ボートトレーラーの舌重とジャッキ荷重：容量、取付位置、車架強度
ボートとトレーラーの総重量は牽引上重要ですが、トレーラージャッキが支える垂直荷重とは同じではありません。
総重量が4,000～5,000 lbだから同じ定格のジャッキが必要だと考える人もいれば、実際の舌重を測らず小型ジャッキを選ぶ人もいます。
さらに、容量が十分でも薄いプレートや不便な位置へ取り付けると、ハンドルが重い、ホイールが動かない、ウインチポストと干渉する、車架が局部変形するといった問題が起こります。
満載状態のカプラー舌重を測定し、予定するジャッキ位置の支撑荷重を計算または測定し、車架の承力部を確認してから、容量と取付方式を決めます。
公開資料の比率は初期確認用です。最終的にはトレーラーメーカーの指定値を優先し、実際の満載状態をスケールで確認してください。

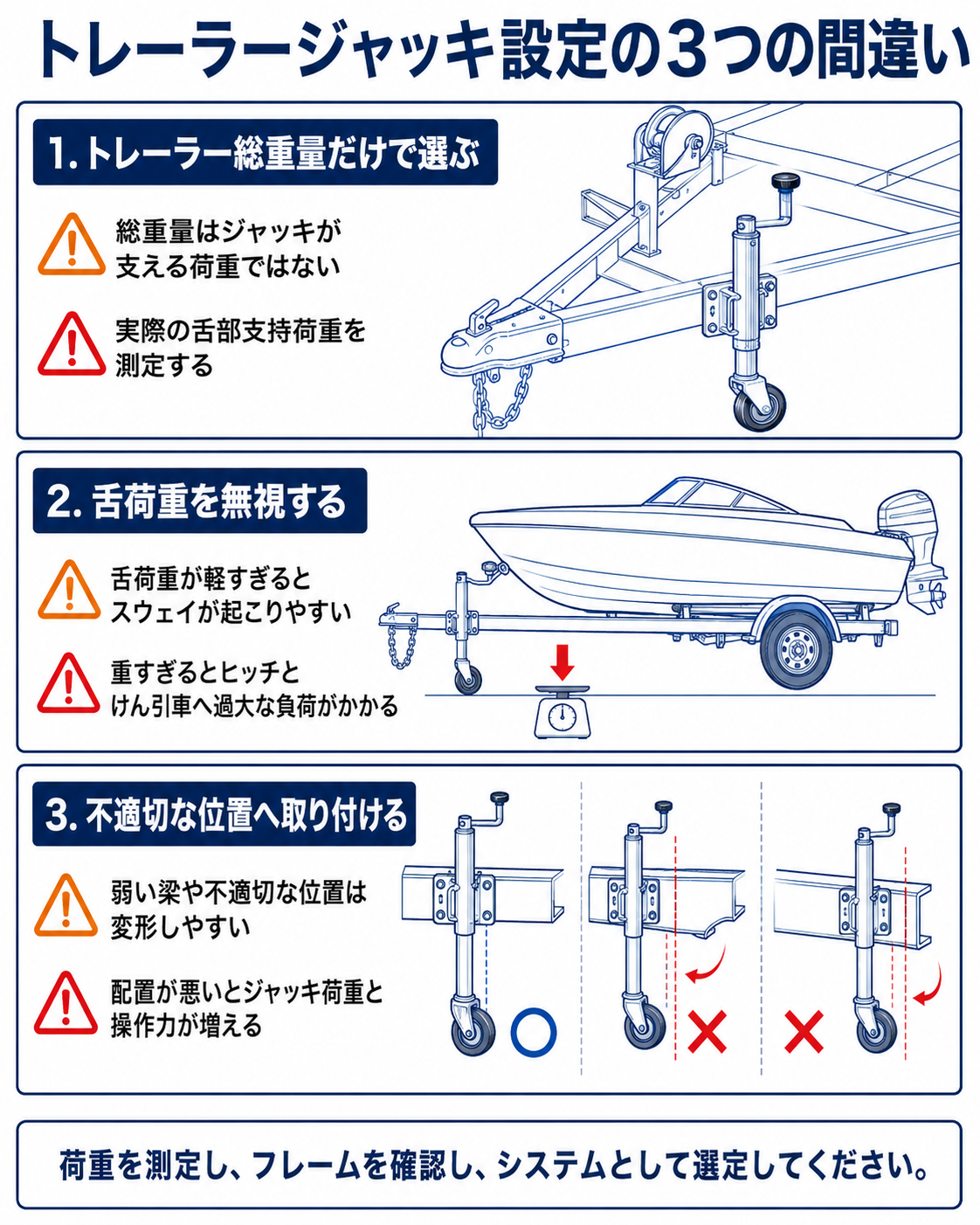

多くのジャッキ問題を生む3つの設定ミス
ミス1：総重量をそのままジャッキ定格にする
舌ジャッキは切り離し時にトレーラー前部を支え、車軸は引き続き大部分の重量を負担します。
正しい容量は総重量ではなく、ジャッキ位置の実際の垂直荷重と必要余裕に基づきます。
ミス2：舌重を測らない
舌重はカプラー点で下向きに作用する力で、ジャッキ選定と高速安定性の両方に関係します。
不足するとスウェイが起きやすく、過大だとヒッチ、後軸、タイヤ、サスペンションを過負荷にします。
ミス3：空いている場所へ取り付ける
舌部の空きスペースが承力点とは限りません。薄板、腐食梁、無支持延長部では局部曲げが起きます。
位置はクランク、ホイール、スイング機構の余裕と、ジャッキが負担する反力にも影響します。
舌重とは何か
舌重は、通常の牽引高さでカプラーに生じる下向き力です。鋼製の舌部そのものの重量や、手で持ち上げた感覚ではありません。
車軸群に対して荷物が前後へ移動すると、舌重も変化します。
舌重を増やす要因
ボートまたはウインチポストを前へ移動する、バッテリーやアンカーを船首側へ置く、車軸群を後方へ移す、前部収納を追加することです。
船体支持やトランサム位置を崩さない範囲で検討します。
舌重を減らす要因
ボートや重量物を後方へ移動する、大型船外機を追加する、車軸群を前へ移す、燃料やバッテリーを車軸後方へ置くことです。
車軸移動はブレーキ、サスペンション、フェンダー、車架応力へ影響するため設計確認が必要です。
舌重がフィッシュテーリングに影響する理由
前方荷重が不足すると、ヒッチでの安定化力が小さくなり、操舵入力、横風、路面外乱から左右振動が成長しやすくなります。
反対に舌重が過大だと、牽引車後部が沈み、前輪荷重が減り、操舵と制動が悪化する可能性があります。
- ヒッチ、レシーバー、ボールマウント、ヒッチボール、カプラーの各定格を守る
- 後軸とタイヤの許容荷重を確認する
- スウェイがある場合は運転技術だけでなく、満載舌重を測定する
- 荷物の移動後は再測定する
舌重を正しく測定する方法
牽引時と同じ状態にする
燃料、バッテリー、エンジン、アンカー、釣具、安全装備、その他の荷物を通常位置に積載し固定します。
水平な地面を使う
トレーラーを概ね水平にし、カプラーを通常の牽引高さへ合わせます。前上がり・前下がりは荷重分配を変えます。
道路用ホイールへ輪止めをする
スケールへ荷重を下ろす前に、トレーラーが動かないよう確実に固定します。
カプラー点で測る
牽引バランス確認には、ヒッチボール中心位置の下で測定します。側面ジャッキ下の測定値とは異なる場合があります。
十分な容量のスケールを使う
重量の大きい組合せでは専用舌重計または商用車用スケールを使用します。家庭用スケールは安全なレバー方式と容量範囲内に限ります。

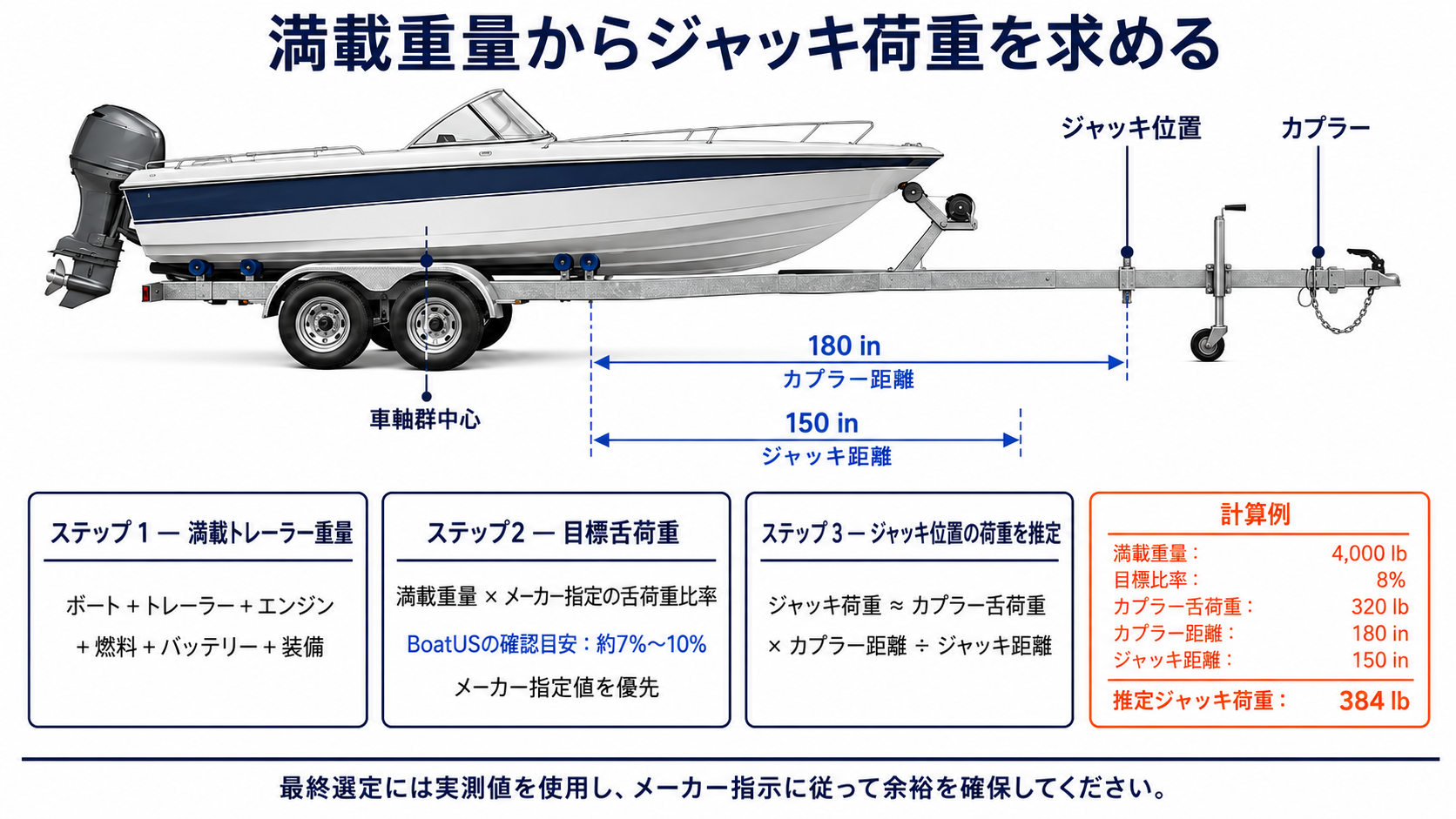

舌重とジャッキ荷重の計算
次の計算は初期推定用です。最終判断は実測値とメーカー指示を優先します。
ステップ1：満載トレーラー重量を求める
空トレーラー、ボートとエンジン、燃料・水、バッテリー、アンカー、装備、荷物、後付け品を合計します。
- 空トレーラー
- ボートとエンジン
- 燃料と水
- バッテリー
- 安全装備と個人荷物
ステップ2：目標舌重を初期推定する
トレーラーメーカー指定の舌重比率を使用します。
例：4,000 lb × 8% ＝ 320 lb。比率は初期確認用で、最終的に実測します。
ステップ3：側面ジャッキ位置の荷重を推定する
側面ジャッキは通常カプラーより後方で車軸に近いため、短い力腕を補うためにカプラー舌重より大きな反力を負担することがあります。
例：320 lb × 180 in ÷ 150 in ＝ 384 lb。これはカプラー舌重より約20%高い値です。
| 入力項目 | 入力値 | 例 |
|---|---|---|
| 満載トレーラー重量 | ________ lb | 4,000 lb |
| メーカー指定舌重比率 | ________ % | 8% |
| 推定カプラー舌重 | ________ lb | 320 lb |
| 車軸中心からカプラー | ________ in | 180 in |
| 車軸中心からジャッキ | ________ in | 150 in |
| 推定ジャッキ支撑荷重 | ________ lb | 384 lb |
必要なジャッキ容量の決め方
ジャッキ定格は、取付・接地点で予想される最大垂直荷重より高くなければなりません。
- 実測満載舌重
- 推定または実測ジャッキ位置荷重
- 燃料・装備変化
- 不整地とトレーラー角度
- 使用頻度
- ホイールまたはフット構成
- メーカー指定の容量余裕
支持容量と揚力を混同しない
製品によって支持容量、揚力、または両方を表示します。目的の操作に適用される数値を確認します。
高容量ジャッキは車架を強化しない
2,000 lbジャッキを薄いプレートへ取り付けても、2,000 lbの承力点にはなりません。車架、ブラケット、締結部、ジャッキ全体で負担します。
容量だけでクランク力は決まらない
ねじピッチ、ギヤ比、潤滑、ハンドル長さ、腐食、傾き、横荷重でも操作力が変化します。
取付位置がジャッキ荷重と車架応力を変える理由
後方へ移すと荷重が増える場合がある
ジャッキが車軸へ近づくほど力腕が短くなり、同じモーメントを支えるため反力が大きくなります。
前方へ移すと干渉が増える
カプラーハンドル、安全チェーン、ウインチポスト、船首、サージブレーキ、電装品との接触を確認します。
必ず構造用車架へ取り付ける
薄い付属プレート、フェンダー・灯火ブラケット、重度腐食管、無支持延長部、亀裂部を避けます。
局部梁応力を確認する
Uボルトと当て板はクランプ荷重を分散しますが、梁の肉厚と断面寸法が適切でなければなりません。締め過ぎは薄肉管を変形させ、不足は回転や滑りを生みます。
ビーム取付とAフレーム中央取付の比較
側面・ビーム取付
舌部梁へクランプまたはボルト固定し、水平へ回転できる構成があります。位置自由度、ホイール選択、格納性が利点です。
局部梁荷重、ブラケット回転、限られた空間、取付距離による荷重変化が制限です。
中央・Aフレーム取付
設計されたAフレームプレートを通して中央へ配置します。支持が中央化し、手動移動時の偏りを減らし、高容量固定式を選べる場合があります。
サージブレーキ、ウインチポスト、既存舌部構成との適合が必要です。
不適切な取付が操作を重くする理由
ジャッキが垂直でない
傾きは内筒、ねじ、ホイールフォークへ横荷重を与え、摩擦と摩耗を増やします。
ホイールがキャスターできない
カプラー、車架、ウインチスタンドへ近すぎると、進行方向へ自由に回転できません。
クランク余裕が不足
サイドハンドルは船首やウインチポスト、トップハンドルは船体やカバーと干渉する場合があります。
スイング機構が完全ロックしない
溶接部、ブレーキライン、断面変化の近くでは、ロックピンが完全に入らないことがあります。
横荷重を受けている
重いトレーラーを斜面や固定ホイールに逆らって横へ押すと、ブラケットやチューブが曲がる可能性があります。
ボートトレーラージャッキ設定比較
| 設定 | 予想される結果 | 是正方法 |
|---|---|---|
| 総重量だけでジャッキを選ぶ | 過大コスト、過大サイズ、誤った安心感 | 舌重とジャッキ位置荷重を測る |
| 実支撑荷重より低い容量 | 重いクランク、たわみ、早期摩耗 | 実測荷重と余裕で選ぶ |
| ジャッキを後方へ置き過ぎる | 反力増加と移動困難 | 力腕距離と構造位置を見直す |
| 薄い無支持プレートへ取付 | 局部曲げと車架損傷 | 承認された構造部へ移設 |
| 容量は正しいが余裕不足 | ハンドル、ホイール、スイング干渉 | 全作動範囲を取付前に確認 |
舌重を修正する方法
まず可搬荷物を調整
重量物を少しずつ移動して再測定します。低い位置で確実に固定し、構造的に適した収納部を使います。
燃料とバッテリー位置を確認
常時搭載する重量物はバランスを大きく変えるため、通常の牽引状態で評価します。
ボート位置を確認
船首は予定ストップへ当たり、トランサムは正しく支持される必要があります。数値だけのために船体適合を崩してはいけません。
車軸移動は設計確認なしで行わない
舌重だけでなく、サスペンション、ブレーキ配管、フェンダー、車架応力も変化します。
取付チェックリスト
ジャッキ選定前
満載重量と舌重を記録
車軸中心からカプラー・ジャッキまでの距離を測定
ジャッキ位置荷重を推定または測定
必要揚力・支持容量と車架断面を確認
穴あけ・クランプ・溶接前
承認された構造部か確認
腐食、亀裂、変形を点検
ブレーキ配管、配線、アクチュエーター動作を確認
ブラケット寸法とクランク・ホイール・スイング余裕を確認
取付後
作動位置で垂直か確認
締結部を指定通りに締める
全ストロークを試験
ロック機構とホイールまたはフットの安定を確認
初回走行後に再点検
GOODINの業界視点
OEMのRFQでは容量数字だけでは不十分です。荷重、距離、車架、取付方式を同時に定義する必要があります。
- 満載重量
- 最小・最大舌重
- ジャッキ位置荷重
- 車軸中心、カプラー、ジャッキ位置寸法
- 舌部断面と肉厚・状態
- ビーム、Aフレーム、溶接方式
- 単輪、双輪、フットプレート
- ストローク、収縮・伸長高さ
- 淡水・海水と表面処理
- 使用頻度と地面条件
GOODINの ボートトレーラージャッキ製品群 では用途別構成を比較できます。軽量な側面取付には LF961-1010L単輪スイベルジャッキ 、より広い接地面と高容量には LF965-2010B 2000 lb双輪ジャッキ. を、実測荷重と車架条件に照らして評価してください。
実測荷重と取付構造に製品を合わせる
カプラー舌重、ジャッキ位置反力、構造取付点を確定してから、定格、ホイール、ストローク、ブラケットを比較します。
荷重、力腕距離、車架情報を一つのRFQにまとめる
満載重量、カプラー舌重、車軸中心からカプラー・ジャッキまでの距離、推定ジャッキ荷重、車架断面と状態、取付方式、ストローク、収縮高さ、ホイールまたはフット、水環境、数量、市場を共有してください。
よくある質問
ジャッキ容量はトレーラー総重量と同じにすべきですか？
いいえ。前部の垂直荷重を支えるため、ジャッキ位置の実荷重と必要余裕で選びます。
適切な舌重は何％ですか？
メーカー指定を優先します。公開資料の比率は初期確認用で、実際の満載状態を測定します。
舌重不足はスウェイを起こしますか？
はい。前方安定力が不足し、左右振動が成長しやすくなります。
舌重過大は牽引車を傷めますか？
ヒッチ、後軸、サスペンション、タイヤを過負荷にし、操舵・制動を悪化させる場合があります。
なぜジャッキ荷重が舌重より高いのですか？
側面ジャッキがカプラーより後方で車軸に近いと、短い力腕のためより大きな反力が必要です。
ビーム取付ジャッキはどこへ付けますか？
ブラケット寸法に合い、クランク・ホイール・スイング余裕のある承認済み構造部へ取り付けます。
ジャッキで舌部が曲がることはありますか？
薄弱部への取付、不適合ブラケット、想定外の横荷重で局部変形する可能性があります。
中央取付は側面取付より優れていますか？
一律ではありません。車架設計と操作条件に基づいて選びます。
既存ジャッキ下で舌重を測れますか？
その位置の支撑荷重は測れますが、カプラー舌重と同じとは限りません。
ジャッキ位置を変えると走行中の舌重は変わりますか？
ジャッキを上げて連結している走行時舌重は変わりません。切り離し時のジャッキ反力が変わります。
まとめ
ジャッキ選定には総重量だけでなく、満載舌重、ジャッキ位置の支撑荷重、取付車架の能力が必要です。
舌重を無視すると牽引安定性を損ない、力腕を無視すると定格不足になり、車架を無視すると正しい容量のジャッキを安全に使えません。
満載状態で測定し、ジャッキ位置荷重を計算または測定し、車架を点検してから製品と取付方式を決めます。
高価なジャッキでも、誤った荷重計算や取付点を補正することはできません。
