Лента или стальной трос: что выбрать для лебёдки лодочного прицепа?

Рекомендации по совместимости, не разрешение на переделку. Соблюдайте требования конкретной модели к элементу, креплению, направлению намотки, оставляемым виткам и осмотру.

Начните с существующей лебёдки

Самая распространённая ошибка — начинать с поиска универсальной запасной части. Покупатель видит изношенную ленту шириной 2 дюйма и заказывает другую шириной 2 дюйма. Или видит трос и предполагает, что любой аналог близкого диаметра подойдёт. При этом пропускается главный первый шаг: установить, для какого тягового элемента существующая лебёдка спроектирована и одобрена. Одни ручные лебёдки допускают и трос, и ленту. Другие имеют иной барабан, крепление или исполнение и должны использовать элемент, указанный для конкретной модели.

Документация производителя должна подтверждать, что именно эта лебёдка допускает предложенную ленту или трос. Dutton-Lainson описывает оба варианта для моделей DLx, охваченных инструкцией; это не подтверждает совместимость другой лебёдки. [3] Полезный пример производителя — действующие инструкции DLx: в них отдельно определено крепление троса/каната и нейлоновой ленты. Для указанных моделей лента имеет прошитую петлю, удерживаемую установленным сочетанием болта и самоконтрящейся гайки через боковины барабана. Наличие этих указаний подтверждает совместимость конкретных лебёдок, но не универсальность такого переоборудования.

Это первый критерий отбора:

Следовательно, вопрос не в том, «можно ли физически намотать ленту на этот барабан», а в том, «предназначена ли эта лебёдка для работы с такой конфигурацией ленты».

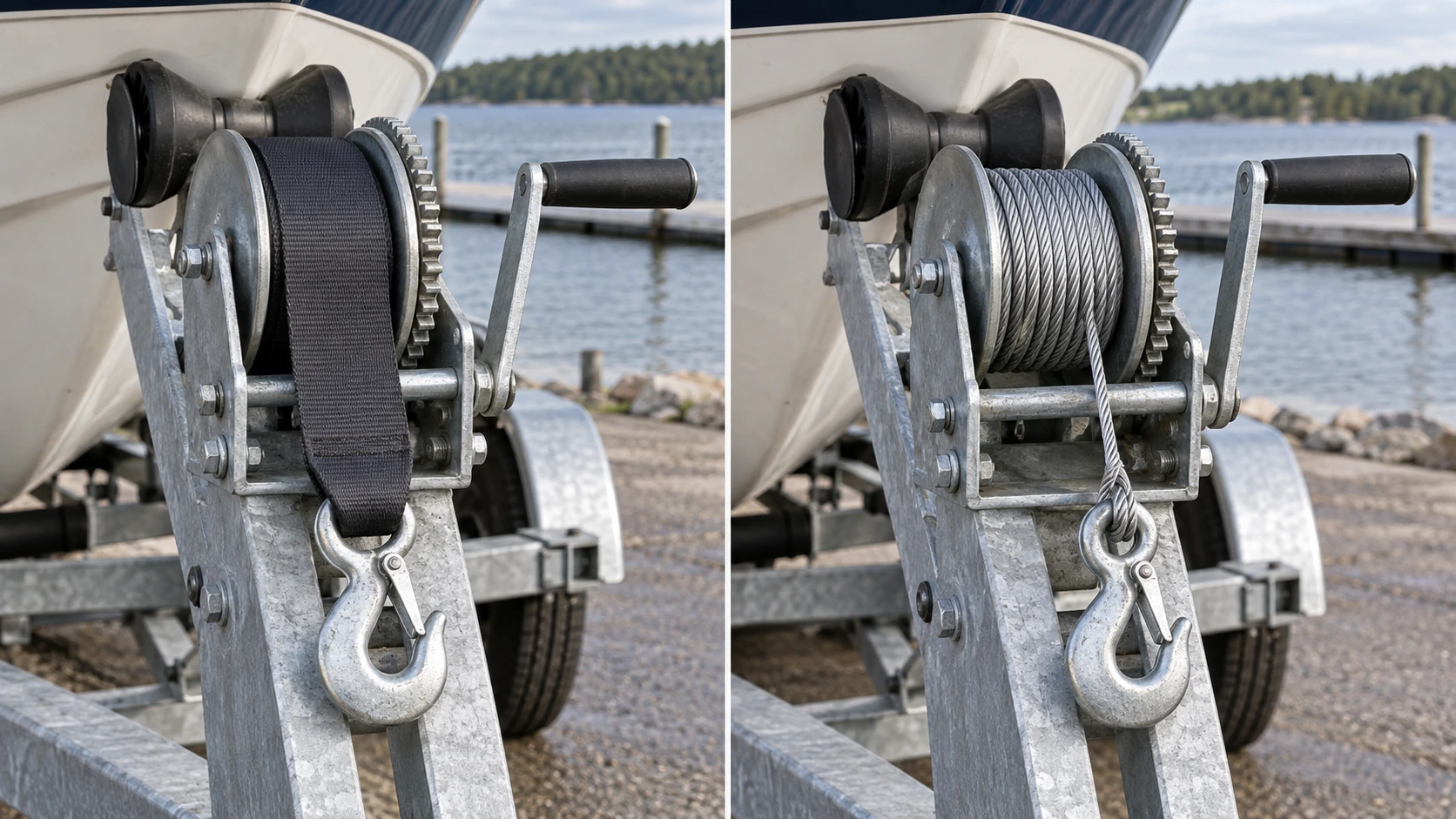

Один номинал, разные тяговые элементы

Текущая линейка ручных лебёдок GOODIN класса 2 000 фунтов позволяет сравнить исполнения на уровне изделия. GD-C2000 заявлена как тросовая версия:

Родственное ленточное исполнение GD-S2000 относится к тому же классу 2 000 фунтов и имеет те же опубликованные отношения 4:1 / 8:1, но использует ленту шириной 50 мм и длиной 8 м. В текущих данных GOODIN её размеры составляют приблизительно 1,2 мм × 50 мм × 8 м. Аналогичное разделение есть в классе 1 200 фунтов: GD-C1200 оснащается тросом 4,5 мм × 8 м, а GD-S1200 — лентой 50 мм × 8 м при той же номинальной нагрузке 1 200 фунтов и передаче 4:1.

Сравнение полезно именно потому, что номинальная нагрузка не меняется. Меняется исполнение тягового элемента. Поэтому даже покупателю, уже выбравшему двухскоростную лебёдку класса 2 000 фунтов, необходимо отдельно определить:

• трос или ленту;
• размеры тягового элемента;
• его длину;
• геометрию барабана;
• способ крепления;
• исполнение крюка;
• воздействие водной среды;
• порядок осмотра.

Таким образом, тяговый элемент — не принадлежность, выбираемая после лебёдки, а часть её спецификации. Это отдельно опубликованные заводские исполнения, а не разрешение превращать GD-C2000 в GD-S2000 или GD-C1200 в GD-S1200. До изменения получите одобрение для конкретной модели, перечень необходимых деталей и инструкции. [1] [2]

Выбор определяется совместимостью и условиями

Ни стальной трос, ни текстильная лента не являются автоматически правильным выбором для любого лодочного прицепа. Их различия важны, поскольку они по-разному взаимодействуют с барабаном, средой и процедурой осмотра.

В текущих материалах GOODIN это различие прямо отражено: у тросовых исполнений проверяют обрывы проволок, заломы, раздавливание и коррозию; у ленточных — порезы, истирание кромок, атмосферные повреждения и ухудшение швов. Ни один вариант не становится необслуживаемым. Различаются признаки неисправности. [1]

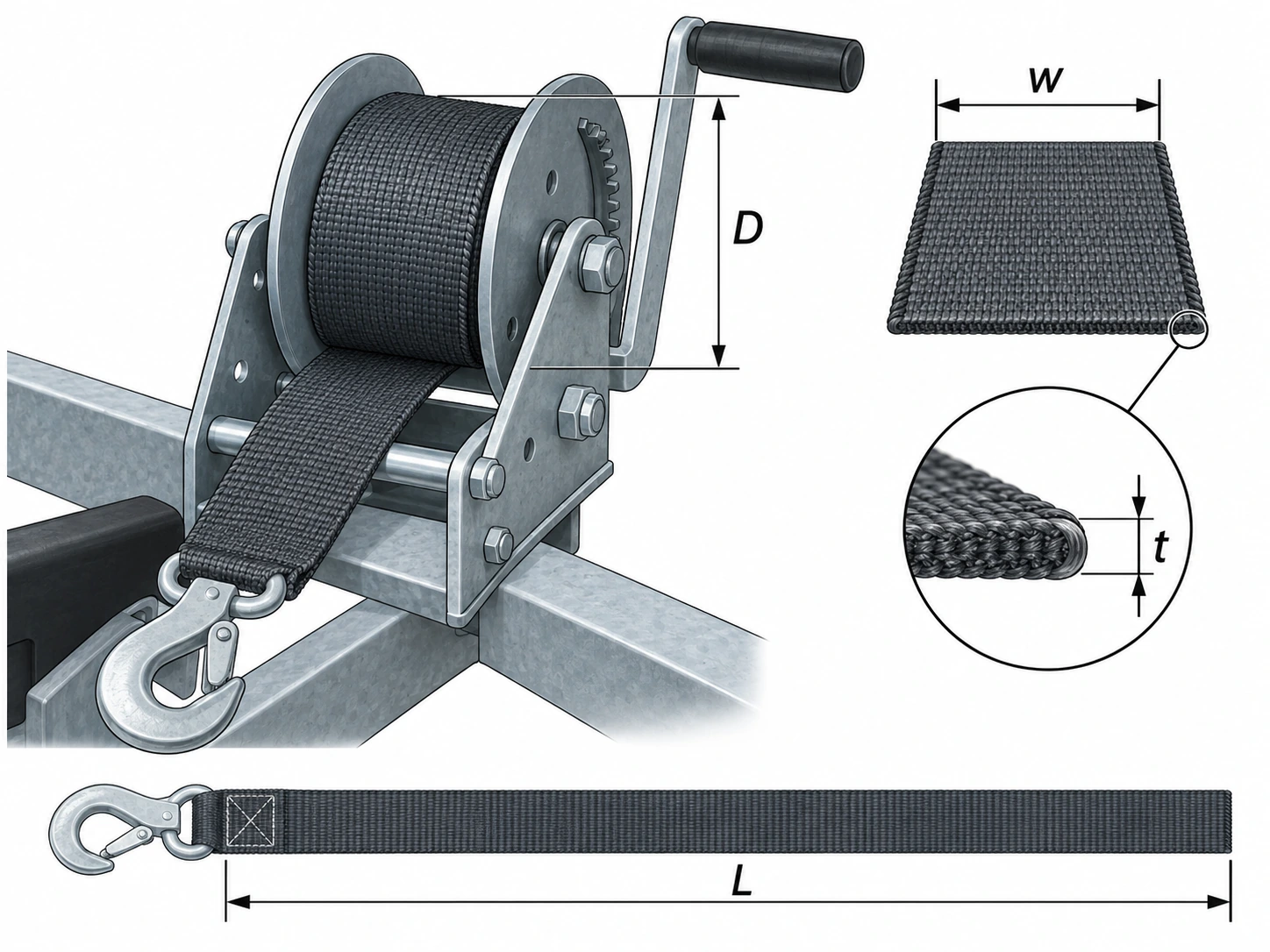

Ширина, толщина, длина и барабан

Типичная ошибка при выборе замены — учитывать только одну размерную характеристику ленты: ширину. Барабан вроде бы принимает ленту 2 дюйма, поэтому заказывают другую шириной 2 дюйма. Но важны как минимум три размера: ширина × толщина × длина. Вместе они определяют объём материала на барабане. Гипотетический пример переполнения показывает последствия: лента с утолщением у барабанного конца может образовать слишком большой пакет. Изменение крепления не обязательно решает проблему объёма. Если намотка выходит за рабочий габарит и трётся о соседний болт, возникает новое истирание. Это описание механизма отказа, а не одобренного изменения крепления.

Ключевой вывод для выбора: две ленты одинаковой ширины и близкой длины могут требовать разной вместимости барабана, если отличаются толщиной.

Поэтому «сменная лента 2 дюйма» — неполная спецификация. Для OEM-закупки или замены укажите: ширина: ______ номинальная толщина: ______ длина: ______ крепление конца: ______ крюк: ______ требуемая рабочая/номинальная прочность: ______ предельный диаметр намотки или вместимость по данным производителя: ______. Если один из пунктов неизвестен, совместимость ещё не установлена.

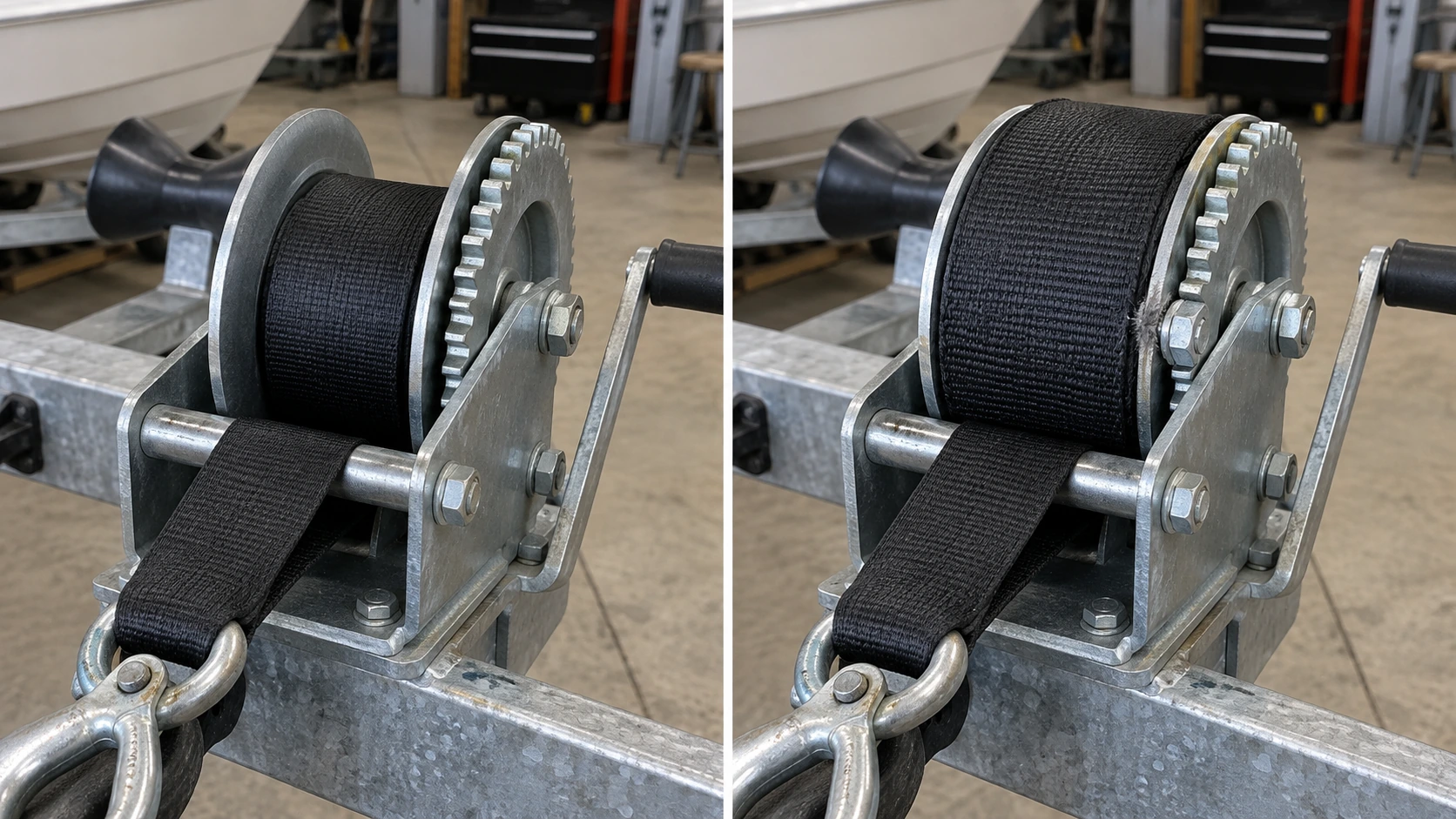

Большая длина не всегда лучше

Более длинный тяговый элемент кажется полезным: он достаёт дальше по прицепу. Однако длина занимает объём барабана. Отсюда два практических ограничения. Во-первых, элемент должен помещаться, не мешая:

• деталям рамы;
• монтажным болтам;
• шестерням;
• деталям храпового механизма;
• кожухам;
• соседним конструкциям.

Во-вторых, дополнительные слои увеличивают эффективный радиус барабана. Как объяснялось в предыдущей статье о выборе, по мере накопления материала доступное тяговое усилие меняется. Замена, заставляющая работать с гораздо более полным барабаном, меняет и размещение, и условия тяги. GOODIN показывает различие в пределах одного класса: GD-C2000 имеет 10 м троса диаметром 4,8 мм, а GD-S2000 — ленту 8 м. Меньшая длина ленты не означает меньшую номинальную нагрузку: оба исполнения заявлены в классе 2 000 фунтов.

Это объясняет, почему длина и номинальная нагрузка являются отдельными параметрами.

Измеряйте необходимую длину на самом прицепе

При замене определите наибольшую реально требуемую длину выдачи от барабана до носового рыма во время обычного подъёма лодки на прицеп. Она зависит от:

• положения стойки лебёдки;
• положения лодки в начале загрузки;
• глубины спуска прицепа;
• длины прицепа;
• геометрии роликов или ложементов;
• обычного порядка работы.

Затем сопоставьте потребность с разрешёнными размерами элемента и вместимостью барабана. Не задавайте 10 м лишь потому, что на старой лебёдке было 10 м. Не укорачивайте элемент, не проверив, что он достаёт до рыма в предполагаемых условиях. При необходимой рабочей выдаче на барабане должны оставаться минимальные витки, предусмотренные производителем. Не предполагайте универсальное количество витков, не отрезайте прошитый конец и не укорачивайте одобренный элемент ради устранения переполнения. [3]

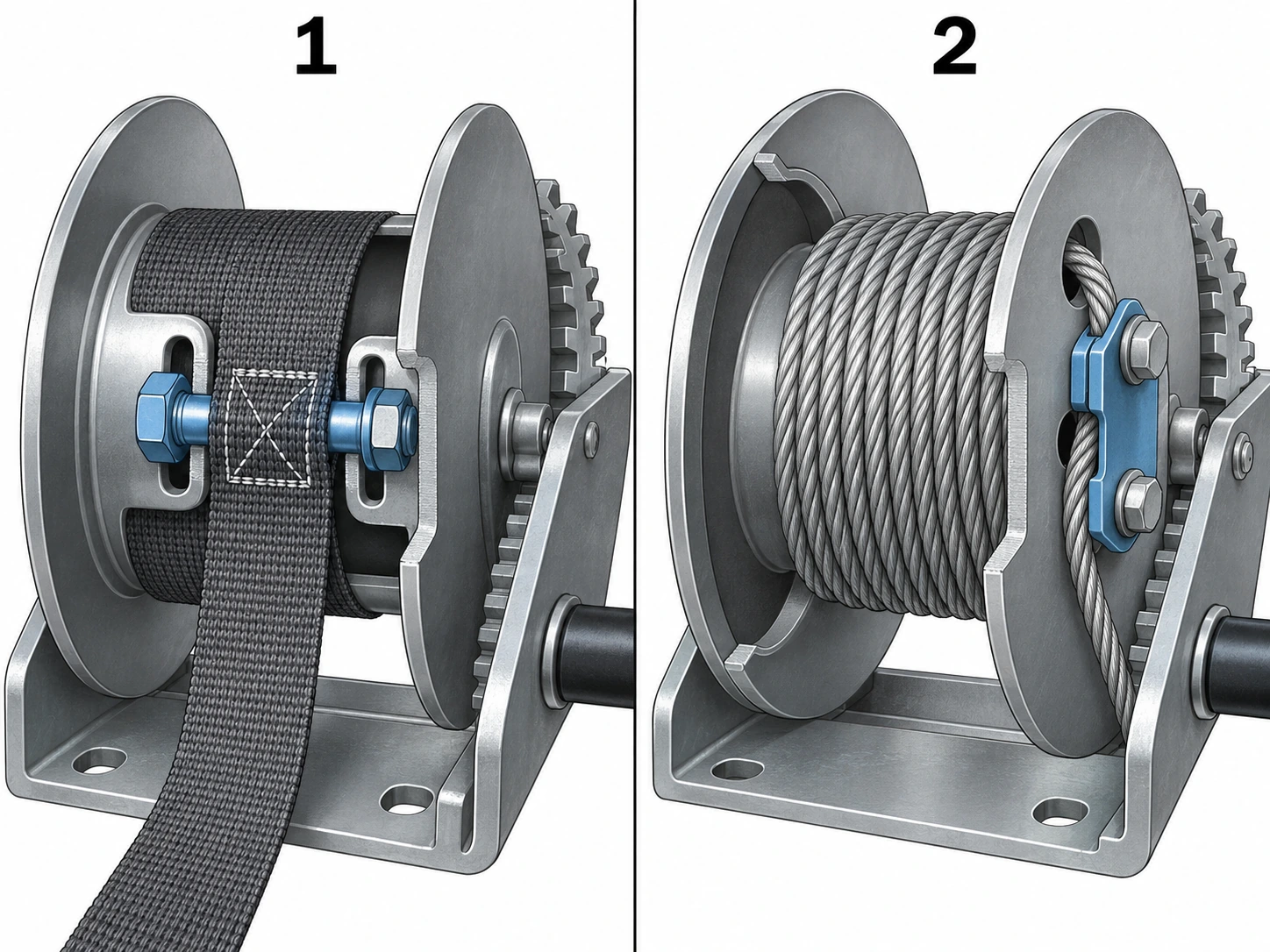

Крепление определяет совместимость

Сменная лента или трос должны быть закреплены на барабане, прежде чем передавать тяговое усилие. Разные лебёдки решают это по-разному. Лента может использовать:

• прошитую петлю вокруг удерживающего болта;
• отдельный барабанный болт;
• другую систему удержания производителя.

Трос может использовать:

• зажим;
• отверстие или паз барабана;
• специальный удерживающий крепёж;
• другое предусмотренное изготовителем соединение.

Инструкция DLx показывает важность этой детали. Для охваченных моделей производитель задаёт специальное болтовое крепление нейлоновой ленты и отдельные иллюстрированные способы крепления троса. Барабан для каната или троса может не иметь крепления ленты, предусмотренного на совместимой модели. Раздельные схемы DLx показывают: покупка ленты сама по себе не создаёт совместимый узел. Если требуемой одобренной анкеровки нет, выберите разрешённый тяговый элемент или лебёдку для ленты. [3]

Критерий отказа ясен: если барабан не имеет одобренного способа закрепить желаемый тяговый элемент, не изобретайте крепление лишь потому, что материал можно намотать на барабан.

Болт в случайно подходящем отверстии не равнозначен системе изготовителя. Ориентация крепления и направление намотки также должны соответствовать конкретному руководству; не меняйте выход тягового элемента только ради зазора. Dutton-Lainson задаёт разные направления для разных моделей. [5] [3]

Менять элемент или всю лебёдку?

Замена только тягового элемента разумна, если сама лебёдка подходит, а новый элемент соответствует одобренному исполнению. Необходимо выполнить все следующие условия:

Если все пункты выполнены, замена только тягового элемента вполне обоснованна. Если несколько условий нельзя подтвердить, предпочтительнее может быть замена лебёдки целиком.

Когда менять лебёдку целиком?

Переход с троса на ленту превращается в выбор новой лебёдки, когда существующие детали не поддерживают нужное исполнение. Это особенно вероятно в пяти ситуациях.

1. Новый тяговый элемент не разрешён для существующей лебёдки

Это самый очевидный критерий отказа. Если руководство или производитель указывают только трос, считать ленту совместимой нельзя. Следуйте одобренному исполнению конкретной модели. Разрешение для DLx нельзя переносить на неопознанную лебёдку. [3]

2. Барабан не вмещает необходимую ленту

Новая лента может быть слишком:

• толстой;
• длинной;
• широкой;
• объёмной в месте прошитой петли.

Если полная лента не помещается в предусмотренный габарит, произвольное укорачивание или принудительная намотка не решают вопрос совместимости. Пример переполнения выше показывает такой отказ; сходная номинальная ширина не подтверждает полезную вместимость.

3. Крепёж не подходит

Если нет разрешённого анкера ленты либо нужный болт, паз или удерживающий узел невозможно установить по документации, переоборудование нужно остановить. Не сверлите новые отверстия в барабане и не заменяйте крепёж произвольными деталями без одобрения.

4. Лебёдка уже механически изношена

Менять трос мало смысла, если осмотр одновременно выявляет:

• деформированные реборды барабана;
• повреждённые зубья храповика;
• плохое зацепление собачки;
• чрезмерный люфт вала;
• трещины или деформации рамы;
• сильную коррозию;
• повреждённые монтажные отверстия.

Сценарий старого прицепа ставит более широкий вопрос: при старой лебёдке, повреждённом тросе и неудобных рабочих деталях замена всего узла может быть разумнее, чем перестройка тяговой системы вокруг изношенного оборудования.

5. Новое исполнение меняет не только тяговый элемент

Допустим, имеющаяся лебёдка — маломощная односкоростная тросовая модель, а обновлённое применение требует:

• большего номинального тягового усилия;
• двухскоростной передачи;
• иной длины;
• текстильной ленты;
• другой монтажной геометрии.

Тогда «заменить трос лентой» уже не является реальной закупочной задачей. Правильная задача — специфицировать новую лебёдку.

Полная спецификация ленты и троса

Подтвердив совместимость лебёдки с лентой, выбирайте замену по требованиям всего узла, а не по цвету или номинальной ширине.

Ширина

Лента должна помещаться в полезную ширину барабана и сохранять соосность при намотке. Текущие ленточные исполнения GOODIN используют ширину 50 мм в классах 1 200 фунтов и 2 000 фунтов. Это не делает размер 50 мм универсальным. Используйте ширину, установленную изготовителем лебёдки.

Толщина

Толщина влияет на скорость роста диаметра намотки. Особенно важно это при замене старой ленты современной, имеющей другую структуру полотна. Небольшая прибавка на каждом слое становится значительной после многих витков. Переполнение — практическое предупреждение против игнорирования этого размера.

Длина

Лента должна доставать до лодки, оставаясь в пределах одобренной вместимости. У ленточного GOODIN класса 2 000 фунтов используется 8 м, а у связанной тросовой версии — 10 м. Это снова показывает, почему длины двух вариантов нельзя автоматически приравнивать.

Требуемая прочность

Лента должна удовлетворять требованиям изготовителя к прочности тягового элемента. Не подменяйте номинальную тягу лебёдки предельным разрывным показателем ленты. Не считайте сверхвысокую разрывную прочность безусловным преимуществом, если ради неё толщина выросла и правильная укладка стала невозможна. Например, Dutton-Lainson задаёт минимальную разрывную прочность относительно номинала для DLx из своей инструкции. Это правило относится к указанным изделиям и не переносится автоматически на другого изготовителя; оно подчёркивает необходимость собственной спецификации лебёдки.

Конструкция барабанного конца

Проверьте:

• размеры прошитой петли;
• размер удерживающего болта;
• толщину петли;
• положение болта;
• требования к шайбам/самоконтрящейся гайке;
• направление установки.

Именно здесь номинально «правильная» новая лента часто не совпадает со старой лебёдкой.

Крюк

Проверяйте и прочность, и геометрию.

Крюк должен:

• правильно садиться в носовой рым;
• позволять закрыть защёлку, если она предусмотрена;
• исключать боковое нагружение;
• соответствовать прошитой концевой заделке ленты.

Слишком крупный крюк может оказаться столь же неудобным, как слишком маленький, если не входит в рым правильно. [3] [4]

Диаметр троса — лишь начало

Для замены стального троса нужен свой набор характеристик.

Диаметр

Барабан и крепление должны быть рассчитаны на выбранный диаметр. GOODIN сейчас публикует:

• GD-C1200: 4,5 мм × 8 м
• GD-C2000: 4,8 мм × 10 м

Это характеристики моделей, а не универсальные рекомендации.

Длина

Длина должна соответствовать геометрии загрузки и не превышать вместимость барабана. Тросовое исполнение может давать больший вылет, чем ленточное, но это не универсальное следствие сравнения диаметра троса с шириной ленты. Важны также толщина, полезная ширина барабана, укладка и анкер. Допустимую длину берут из спецификации модели.

Конструкция и прочность

Для OEM-закупки формулировки «трос 4,8 мм» недостаточно. Поставщику также может потребоваться определить:

• конструкцию стального каната;
• материал/покрытие;
• необходимую разрывную прочность;
• номинал крюка;
• концевую заделку;
• критерии замены.

Публичная страница GD-C2000 содержит диаметр и длину, но не раскрывает все эти конструктивные детали. Их следует уточнять в запросе предложения, а не выдавать предположения за факты.

Прокладка

Трос должен поступать на барабан без принудительного контакта с:

• острыми кромками;
• выступающей резьбой болтов;
• точками защемления;
• чрезмерными перегибами.

GOODIN отдельно указывает перекрёстную намотку, заломы, обрывы проволок, раздавливание и коррозию как предмет проверки. Если прежний трос повреждался из-за постоянного трения о другую деталь прицепа, установка нового без исправления пути лишь восстанавливает прежнюю причину отказа. [1] [2]

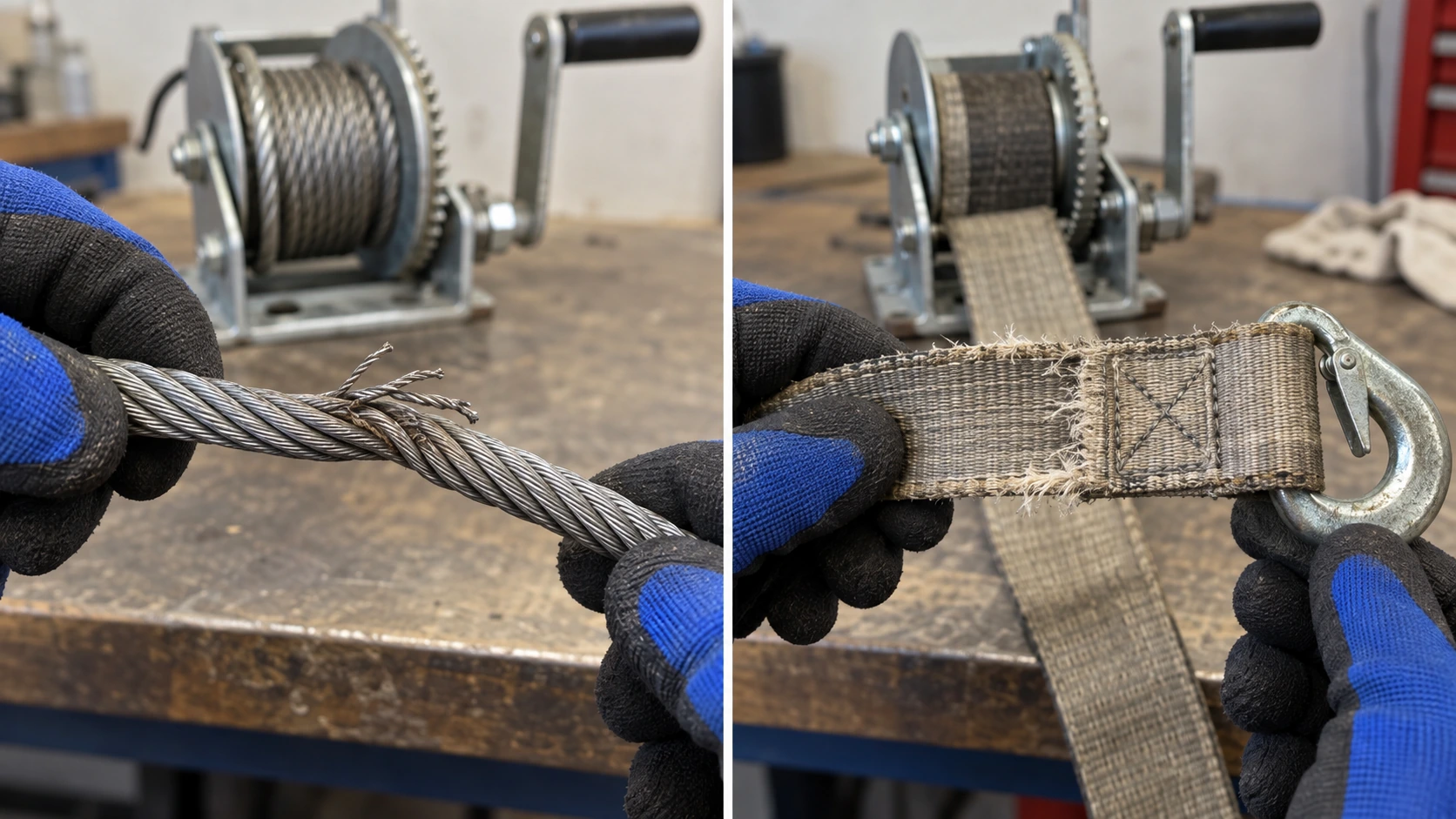

Осмотр элемента и всего пути

Иногда выбор упрощают до утверждения: стальной трос ржавеет, лента нет, значит лента всегда лучше для водной среды. Это слишком упрощённо. Трос разрушается из-за коррозии, повреждения проволок, заломов и сдавливания. Лента исключает коррозию проволок, но её полотно имеет другие механизмы повреждения:

• истирание;
• порезы;
• износ кромок;
• повреждение швов;
• загрязнение;
• длительное воздействие погоды и ультрафиолета.

Проверяйте открытое полотно, швы, крюк и крепление. Обычно скрытые участки осматривайте по предусмотренной производителем процедуре обслуживания без нагрузки, независимо закрепив лодку. Не выдавайте нагруженный элемент дальше минимально оставляемых витков и не приближайте руки к движущемуся барабану. Dutton-Lainson требует осматривать и заменять изношенные или ненормально выглядящие ленты и крюки. [4] Поэтому полезнее спросить: какой тяговый элемент можно правильно установить, осматривать и заменять в реальных условиях этого прицепа?

Ни один тяговый элемент не следует считать вечным.

Проверьте весь путь ленты

Лента широкая и плоская, поэтому её зона возможного контакта отличается от круглого троса. Трос может проходить рядом с головкой болта, не касаясь её. Лента 50 мм — не обязательно. До переоборудования осмотрите путь от барабана к носовому рыму:

• кромки рамы лебёдки;
• монтажные болты;
• носовой упор;
• кронштейны роликов;
• направляющие поверхности;
• конструкцию прицепа.

Нельзя заставлять ленту идти по кромке или соседнему крепежу только потому, что её ось остаётся направлена к рыму. Пример переполнения показывает риск: рост намотки может привести к контакту с болтом и новому истиранию только что установленной детали. Поэтому проверяйте путь в двух состояниях: почти пустой барабан и наибольшее ожидаемое заполнение. По мере роста диаметра путь может изменяться.

Тяговый элемент не заменяет дорожное крепление

Переход с троса на ленту не меняет назначение лебёдки. Тяговый элемент служит для загрузки и позиционирования лодки. При дорожной перевозке закрепление должно соответствовать схеме производителей лодки и прицепа, а не опираться только на лебёдку. Существующее руководство GOODIN по применению уже разделяет ленту лебёдки, независимое носовое удержание и транцевые стяжки; здесь нет необходимости повторять его целиком. В нём загрузка и дорожное крепление рассматриваются как разные функции.

Закупочный вывод прост: не выбирайте более прочную сменную ленту, пытаясь отказаться от других обязательных удерживающих устройств. Это отдельное требование к системе. [3] [7]

Практическая проверка переоборудования

Рассмотрим старый лодочный прицеп со следующими условиями:

• существующая ручная лебёдка механически работоспособна;
• номинальная нагрузка подходит для загрузки лодки;
• старый трос распушён и требует замены;
• владелец хочет перейти на ленту;
• исходная модель лебёдки известна.

Правильный процесс — не «снять трос → купить ленту 2 дюйма → установить». Действуйте иначе:

Проверка 1 — Разрешена ли лента?

Изучите руководство или актуальную техническую документацию. Если именно эта модель допускает и трос, и ленту, продолжайте. Если нет, выбирайте предписанный трос либо новую лебёдку для ленты.

Проверка 2 — Какую ленту принимает барабан?

Уточните: максимальная ширина: ______ допустимая толщина/сменная деталь: ______ максимальная длина: ______. Не выводите эти значения только из ширины барабана.

Проверка 3 — Как она закрепляется?

Установите, есть ли на барабане:

• правильный сквозной болт;
• паз;
• анкер;
• распорная деталь;
• или крепёж, указанный изготовителем.

Проверьте соответствие геометрии прошитой петли сменной ленты.

Проверка 4 — Поместится ли вся лента?

Независимо закрепив лодку и сняв нагрузку с тягового элемента, оцените полную намотку по процедуре изготовителя. Держите руки вдали от мест защемления; это не пробное натяжение неодобренной ленты. Полностью заполненный барабан не должен прижимать ленту к:

• соседним болтам;
• кромкам рамы;
• шестерням;
• кожухам.

Проверка 5 — Подходит ли крюк?

Убедитесь, что комплектный крюк действительно правильно входит в носовой рым лодки.

Проверка 6 — Осмотрите лебёдку до затрат на переоборудование

Если шестерни, собачка, барабан или рама уже изношены, замена всей лебёдки может дать более ясную и проверяемую спецификацию. Здесь решают, является ли задача заменой тягового элемента или заменой лебёдки.

Пример GOODIN: один номинал, разные комплекты

GOODIN GD-C2000 и GD-S2000 позволяют наглядно сравнить варианты.

Главный вывод не в превосходстве одного варианта. GOODIN уже рассматривает их как два определённых исполнения, а не одну лебёдку с произвольным тяговым элементом, добавленным позднее. Для OEM и дистрибьюторов это также более ясная спецификация. Если рынок преимущественно требует ленты, задавайте ленточное исполнение с производства. Если другая задача требует длинного троса, задавайте эту версию и требования к замене. Не рассчитывайте, что нижестоящие дистрибьюторы выполнят непроверенное переоборудование после поставки. [1]

От совместимости к закупочной спецификации

Итоговое решение о закупке можно оформить следующей таблицей.

Заполните таблицу до закупки сменных элементов партией.

Что включать в запрос предложения

В B2B-закупке избегайте формулировки «лебёдка 2 000 фунтов с лентой». Она оставляет слишком много неизвестных. Полезный запрос предложения должен устанавливать:

Для переоборудования приложите фотографии существующего барабана и крепления, а не спрашивайте только: «Можно заменить трос лентой?». Так поставщик сможет определить реальную совместимость предполагаемого изменения.

Позиция GOODIN: элемент — часть лебёдки

Полезное закупочное различие — не «лента лучше троса» и не «трос прочнее ленты». Эти утверждения слишком общие для реального выбора изделия. Определяйте, какое полное исполнение отвечает применению. Предпочитающий ленту покупатель должен подтвердить: правильны ли вместимость барабана, анкер ленты, боковой зазор, необходимая длина и одобренная спецификация?

Предпочитающий трос должен подтвердить: установлены ли необходимые диаметр, конструкция, длина, крепление и правила осмотра в водной среде?

Если существующая лебёдка проходит эти проверки, возможно, нужен только новый тяговый элемент. Если нет, замена всего узла часто технически обоснованнее. Две ситуации показывают важность различия: старый тросовый узел требует решения между переделкой и заменой, а внешне похожая лента может оказаться несовместимой из-за толщины и диаметра намотки. Линейки GOODIN классов 1 200 фунтов и 2 000 фунтов подтверждают тот же принцип отдельными тросовыми и ленточными исполнениями с определёнными размерами.

Правило простое: сначала согласуйте номинальную нагрузку с условиями загрузки. Затем согласуйте ленту или трос с барабаном, креплением, вылетом и условиями осмотра.

Итоговый список проверки

Перед заменой ленты или стального троса лодочной лебёдки проверьте:

1. Подходит ли существующая номинальная нагрузка для применения?
2. Разрешены ли изготовителем трос, лента или оба именно для этой модели?
3. Какие размеры допускает барабан?
4. Для ленты проверены ширина, толщина и длина?
5. Для троса подтверждены диаметр, конструкция и длина?
6. Помещается ли полная длина без переполнения?
7. Есть ли правильное одобренное крепление конца?
8. Подходит ли новый крюк к реальному носовому рыму?
9. Нет ли контакта с болтами, кромками и деталями при малой и большой намотке?
10. Соответствуют ли критерии осмотра выбранному элементу?
11. Достаточно ли исправна сама лебёдка, чтобы менять только тяговый элемент?
12. Если совместимость нельзя подтвердить, даст ли специализированная тросовая или ленточная лебёдка более ясную спецификацию?

С ответами на эти вопросы покупатель может осмысленно выбирать между тросом и лентой. Без них задача ещё не сводится к «какой сменный элемент заказать?». Она остаётся вопросом совместимости лебёдки. Граница безопасности: статья касается загрузки лодки на прицеп, а не подъёма людей или подвешенных грузов. Тяговый номинал не подтверждает разрешение на подъём. Не продолжайте пользоваться повреждённым элементом, пока выбираете замену. [3]
