ボートトレーラー用ウインチのベルトとワイヤー：どちらを選び、どう適合を確認するか

適合性の判断資料であり、改造許可ではありません。対象機種の牽引材、固定、巻き方向、残し巻き数、点検手順に従ってください。

既存ウインチから確認する

最も多い間違いは、汎用の交換部品を探すところから始めることです。摩耗した2インチ幅のベルトを見て、別の2インチ幅ベルトを注文する。あるいは、ワイヤーを見て、近い直径ならどれでも使えると思い込む。この方法では、既存のウインチが何を使う設計で、何を認めているのかという最重要の第一段階を飛ばしています。ワイヤーとベルトの両方を使える手動ウインチもあります。一方で、ドラム、固定金具、仕様が異なり、そのモデルで指定された牽引材を使い続けるべき製品もあります。

当該ウインチで提案するベルトまたはワイヤーを使えることは、メーカーの資料で確認する必要があります。Dutton-Lainsonは、説明書が対象とするDLxモデルについて両方を記載していますが、それは別のウインチの適合性を証明しません。[3] 同社の現行DLx牽引用ウインチの説明書は、ワイヤー／ロープとナイロンベルトの固定方法を分けて示しています。対象モデルでは、縫製ループを、リール側板を通る所定のボルトとロックナットで保持します。その説明があることは対象機種の適合を示すもので、すべての手動ウインチに同じ変更方法を適用できるという意味ではありません。

したがって、最初の選定判断は次のようになります。

問うべきなのは「このドラムに物理的にベルトを巻けるか」ではありません。「このウインチは、そのベルト仕様で作動するよう設計されているか」です。

同じ定格でも牽引材仕様は異なる

GOODINの現行2,000 lbクラスの手動ウインチは、製品仕様として比較する好例です。GD-C2000は次のワイヤー仕様です。

関連するGD-S2000ベルト仕様も、同じ2,000 lbの定格クラスと公表ギヤ比4:1 / 8:1を持ちますが、牽引材は幅50 mm、長さ8 mのベルトです。GOODINの現行データでは、約1.2 mm × 50 mm × 8 mとされています。同様の区別は1,200 lbクラスにもあります。GD-C1200は4.5 mm × 8 mのワイヤー、GD-S1200は50 mm × 8 mのベルトで、定格クラス1,200 lbとギヤ比4:1は共通です。

この比較が有用なのは、定格容量が変わらないからです。変わるのは牽引材の仕様です。つまり、2,000 lbの二速ウインチが適切だと判断済みでも、まだ以下を個別に決める必要があります。

• ワイヤーかベルトか。
• 牽引材の寸法。
• 牽引材の長さ。
• ドラム形状。
• 固定方法。
• フック仕様。
• 水辺での使用環境。
• 点検方法。

牽引材は、ウインチの後から選ぶ付属品ではありません。ウインチ仕様の一部です。これらは個別に公表された工場出荷仕様であり、GD-C2000をGD-S2000へ、GD-C1200をGD-S1200へ変更してよいという許可ではありません。変更前に、対象機種の承認、必要部品、手順を入手してください。[1] [2]

選択の中心は適合性と使用条件

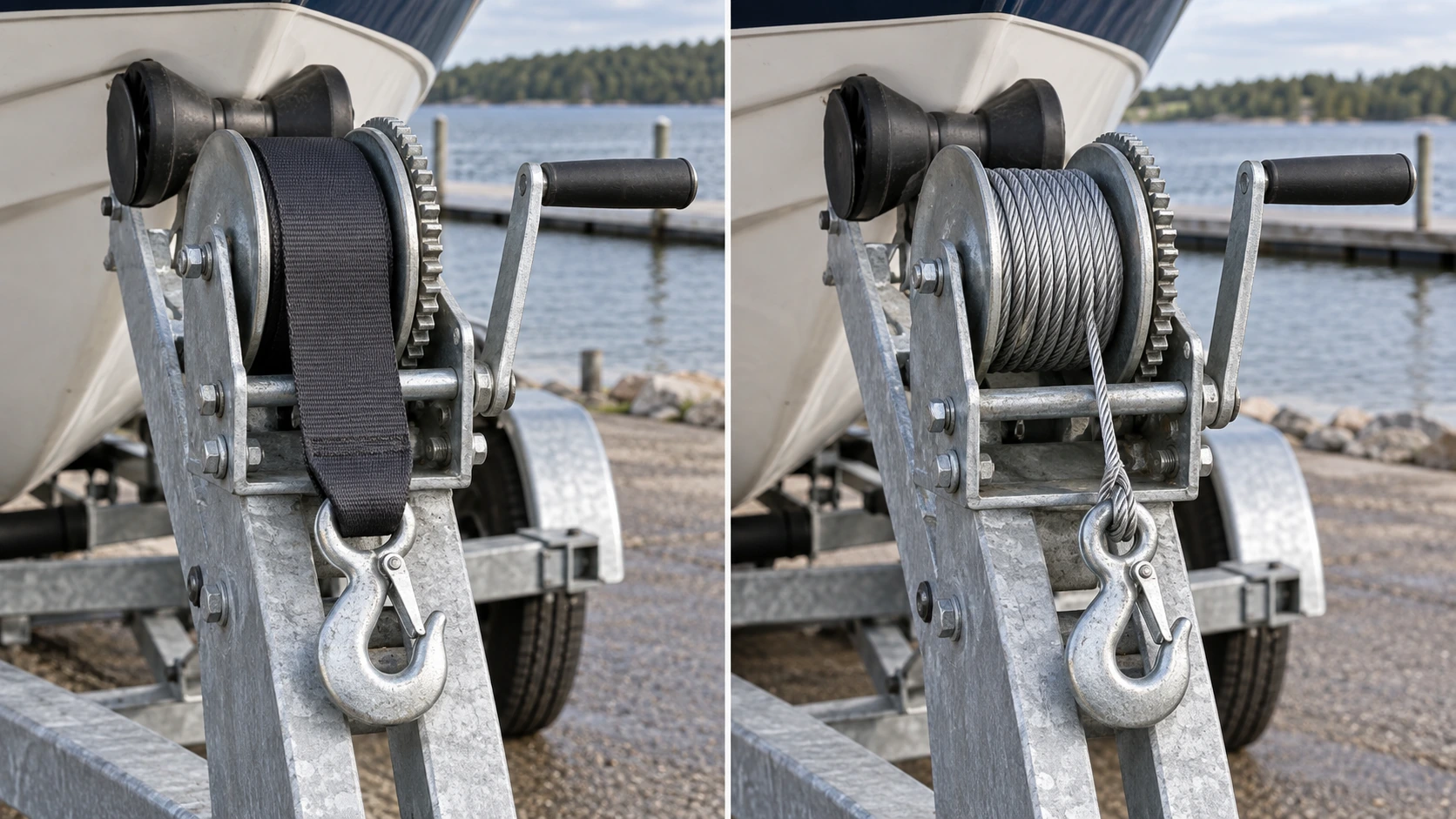

スチールワイヤーもウェビングベルトも、すべてのボートトレーラーに対して自動的に正解となるわけではありません。ドラム、使用環境、点検方法との関係が異なるため、その違いが重要です。

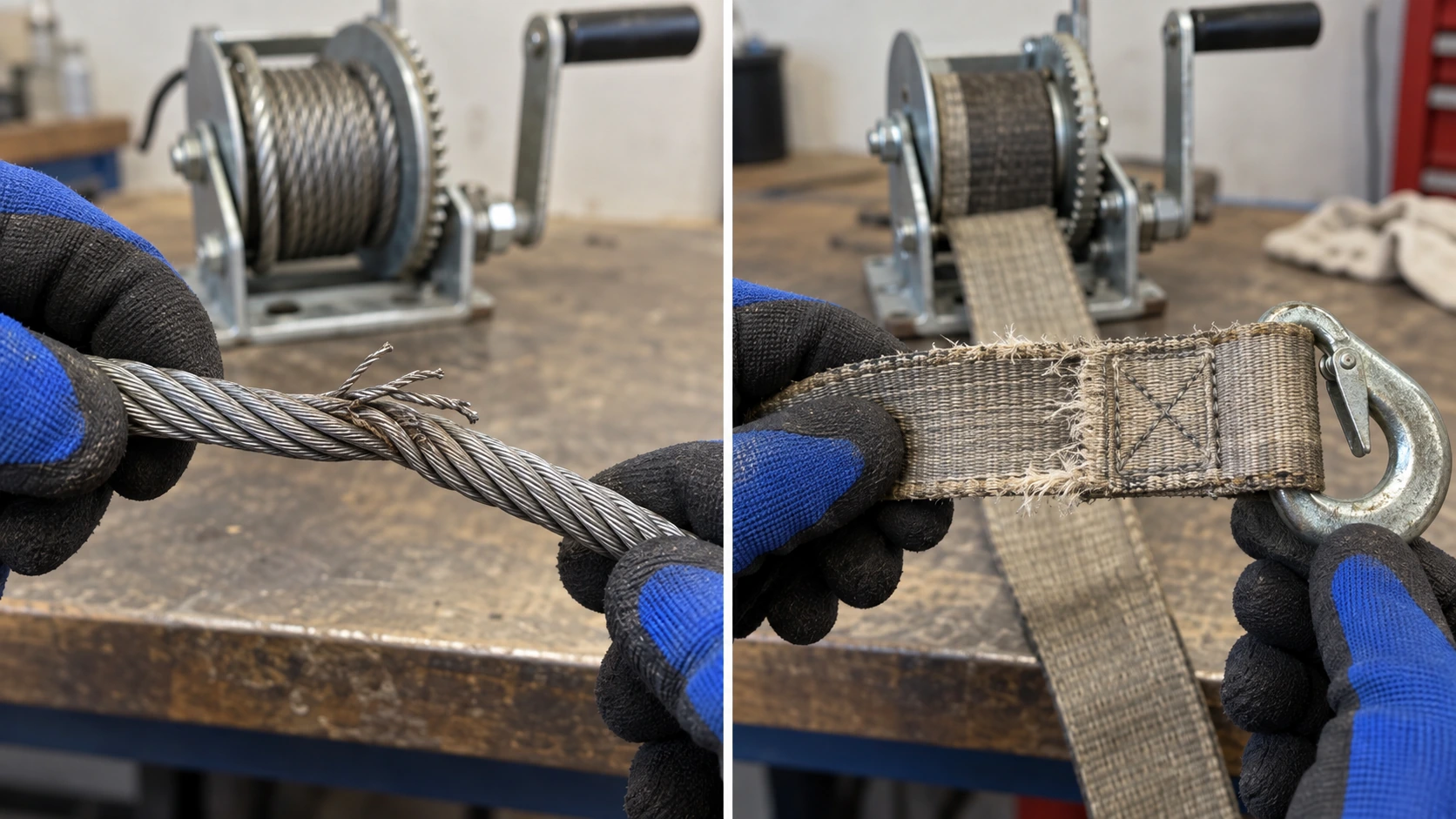

GOODINの現行製品説明も、この点検上の違いを明確にしています。ワイヤー仕様では素線切れ、キンク、潰れ、腐食を確認し、ベルト仕様では切れ、端部の擦れ、風雨による損傷、縫製部の劣化を確認します。どちらもメンテナンス不要ではありません。異なるのは、劣化の兆候です。 [1]

幅・厚み・長さとドラム容量

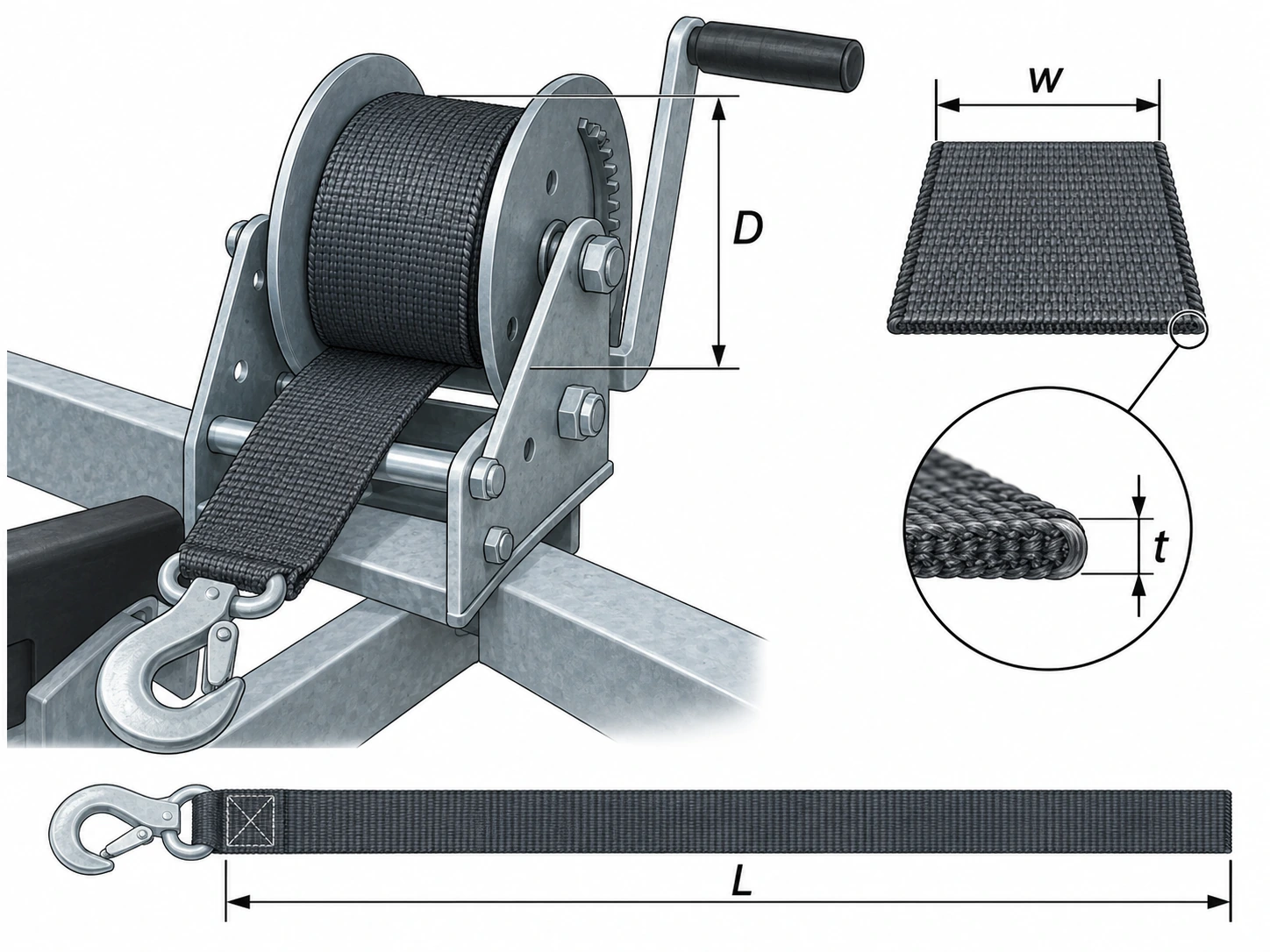

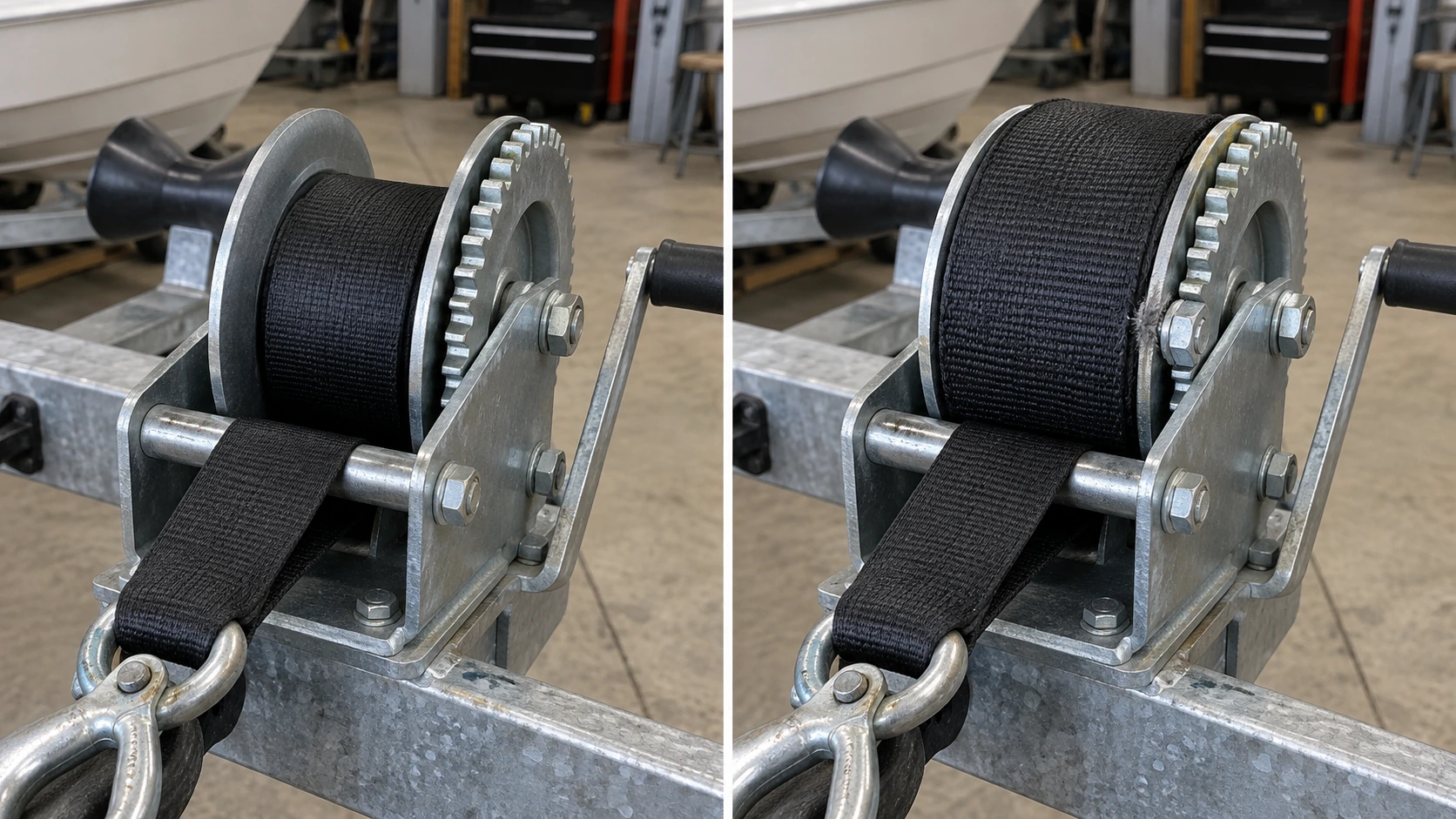

交換品選びで起きやすい問題は、ベルトの幅だけを見ることです。2インチ幅が入りそうなドラムなので、別の2インチ幅を注文する。しかしベルトには、少なくとも幅×厚み×長さの三つの重要寸法があります。これらが組み合わさって、ドラム内で占める量を決めます。過充填の仮想例では、ドラム側端部が厚い交換ベルトによって、巻き量が過大になることがあります。固定方法を変えても、体積の問題が解消するとは限りません。巻いた外形が有効空間を超え、近くのボルトに擦れれば、新たな摩耗が生じます。これは故障の仕組みの説明であり、固定方法の変更を認めるものではありません。

重要な選定上の知識は、幅が同じで長さが近くても、厚みが違えば必要なドラム収容量が異なることです。

したがって「2インチ幅の交換ベルト」だけでは仕様が足りません。OEM調達や補修では、幅：______ 公称厚み：______ 長さ：______ 端部固定：______ フック：______ 必要な使用／定格強度：______ 最大許容巻き径またはメーカーのドラム容量：______ を記録してください。どれか一つでも不明なら、交換品の適合性はまだ確認できていません。

長ければよいとは限らない

長い牽引材は、トレーラーの奥まで届くため便利に思えます。しかし長さはドラム内の容積を使います。そこには二つの実用上の限界があります。第一に、巻き取った材料が次と干渉しないことです。

• フレーム部材。
• 取付ボルト。
• ギヤ部品。
• ラチェット金具。
• カバー。
• 隣接する構造物。

第二に、層が増えるほどドラムの有効半径が増えます。前回の製品選定記事で説明したとおり、材料が巻かれると得られる牽引力も変わります。交換品によって常にドラムが大きく巻き太った状態になるなら、収まりだけでなく牽引条件も変化します。GOODINでも同じ定格クラスの中で、GD-C2000は直径4.8 mmのワイヤー10 m、GD-S2000はベルト8 mとなっています。短いベルトを低い定格容量と解釈してはいけません。両仕様の公表定格は同じ2,000 lbです。

この違いは、長さと定格容量が別のパラメーターであることを示します。

必要な長さをトレーラーで測る

交換品を選ぶ際は、通常の回収作業でドラムからバウアイまで実際に必要となる最大繰り出し量を確認します。これは次によって変わります。

• ウインチスタンドの位置。
• 回収開始時のボート位置。
• トレーラーを水に入れる深さ。
• トレーラーの長さ。
• ローラーやバンクの形状。
• 通常の操作方法。

その必要量を、メーカーが認める牽引材寸法とドラム収容量に照合します。旧品が10 mだったというだけで10 mを指定しないでください。また想定するランチング条件でバウアイに届くことを確認せず、短くしてはいけません。使用する繰り出し量を確保しても、ドラムにはメーカー所定の最小巻き数を残す必要があります。巻き数を一律に推測したり、縫製端部を切ったり、過充填対策として承認品を勝手に短くしたりしないでください。[3]

固定方法が適合を決める

交換ベルトやワイヤーは、何かを引く前にドラムに接続されていなければなりません。ウインチごとに、その方法は異なります。ベルトの例は次のとおりです。

• 保持ボルトに通す縫製ループ。
• ドラム専用ボルト。
• メーカーが設計した別の保持方式。

ワイヤーでは、次の方式があります。

• ワイヤークランプ。
• ドラムの穴やスロット。
• 専用の保持金具。
• その他メーカー指定の固定方式。

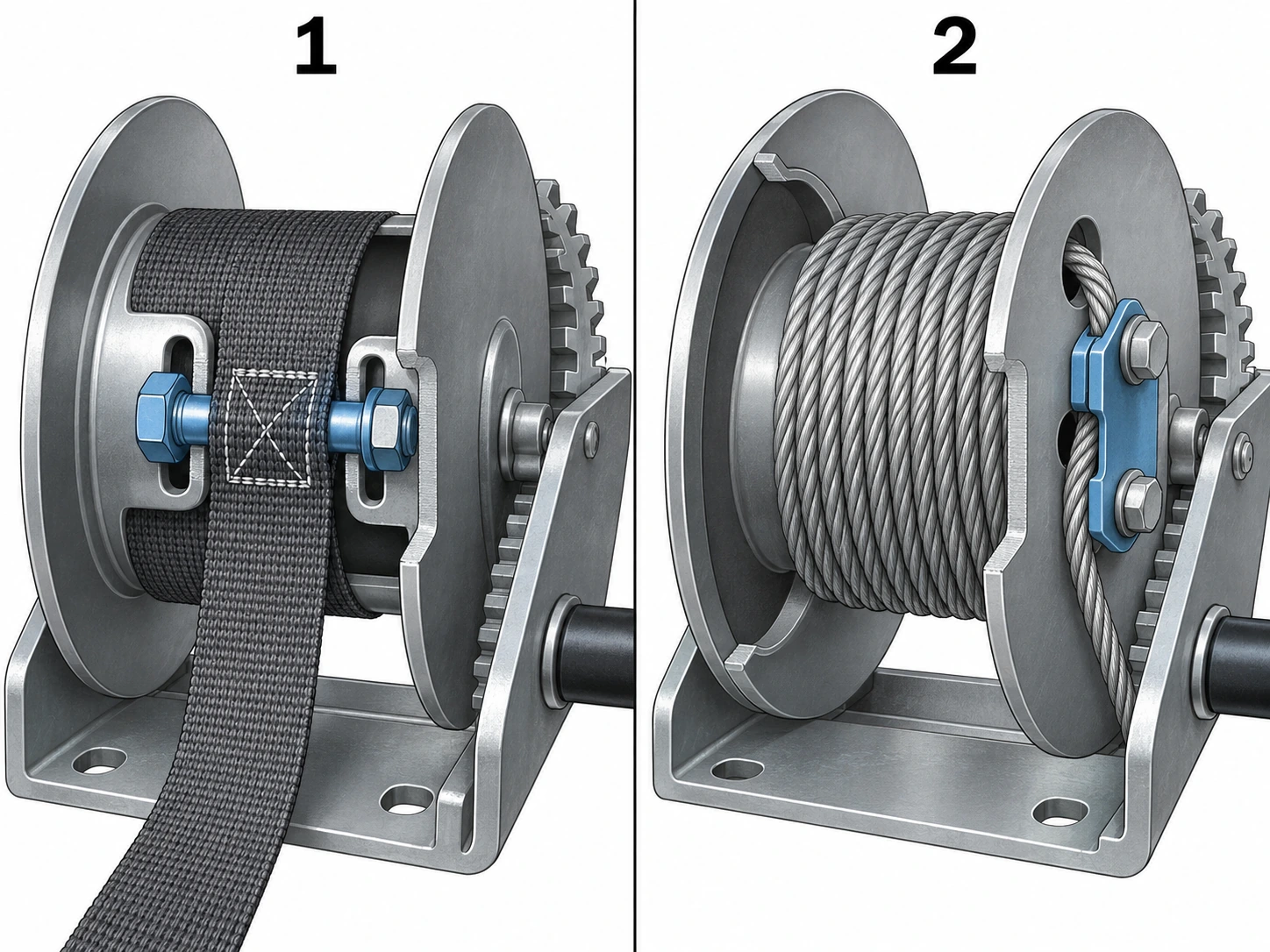

Dutton-LainsonのDLx説明書は、この詳細の重要性を示しています。対象モデルでは、ナイロンベルト用のボルト構成と、ワイヤー用の固定図を分けて指定しています。ロープやワイヤー向けのドラムには、ベルト対応モデルが持つ固定部がない場合があります。異なる保持方法が示されていることからも、ベルトを買うだけでは適合する組み合わせにならないと分かります。必要な承認済み固定部がなければ、認められた牽引材か、ベルト対応ウインチを選びます。[3]

ここには明確な不適合条件があります。希望する牽引材を承認された方法で固定できないなら、材料を巻けるという理由だけで固定方法を工夫してはいけません。

たまたま空いている穴にボルトを通すことは、メーカーの固定構造と同じではありません。固定方向と巻き取り方向も、その機種の説明書に従います。クリアランスを得るためだけに出口方向を反転させないでください。Dutton-Lainsonも、モデルごとに異なる方向を指定しています。[5] [3]

牽引材だけか、ウインチ一式か

牽引材だけを交換するのが妥当なのは、ウインチ自体が適切で、新品が承認された仕様に合う場合です。以下の条件をすべて満たす必要があります。

すべてを満たすなら、牽引材だけの交換は十分合理的です。複数の条件を確認できない場合は、ウインチ一式の交換が適切なことがあります。

ウインチ一式を交換すべき場合

既存の機構が希望仕様に対応しない場合、ワイヤーからベルトへの変更は、牽引材の交換ではなくウインチの選定問題になります。特に次の五つの状況が該当します。

1. 新しい牽引材が承認されていない

最も明確な不適合条件です。説明書やメーカーがワイヤーのみと指定するなら、ベルトが使えると思い込んではいけません。その機種の承認仕様に従います。DLxの許可を、正体不明のウインチに当てはめることはできません。[3]

2. 必要なベルトをドラムに収められない

新品は次のように過大な場合があります。

• 厚すぎる。
• 長すぎる。
• 幅が広すぎる。
• 縫製ループがかさばりすぎる。

全部を巻くと所定の外形を超える場合、勝手に短くしたり無理に巻いたりするのは適切な解決ではありません。先の過充填例は、その故障形態を示しています。公称幅が近いだけでは、ドラムの有効収容量は確認できません。

3. 固定金具が合わない

ベルト用の承認された固定部がない、または必要なボルト、スロット、保持構造をメーカー資料どおりに取り付けられない場合、変更を中止します。許可なくドラムに穴を追加したり、任意の締結部品に替えたりしないでください。

4. ウインチ自体が機械的に劣化している

点検で次も見つかるなら、ワイヤーだけを交換する意味は小さくなります。

• ドラムフランジの変形。
• ラチェット歯の損傷。
• 爪の不十分なかみ合い。
• 軸の過大ながた。
• フレーム部品の亀裂や変形。
• 著しい腐食。
• 取付穴の損傷。

古いトレーラーの例は、より広い判断を求めます。古いウインチ、傷んだワイヤー、使いにくい操作部があるなら、老朽機構を中心に牽引系を組み直すより、ウインチ全体を交換する方が合理的なことがあります。

5. 新しい仕様が牽引材以外も変える

現在は低容量の一速ワイヤー式でも、見直した用途が次を必要とするとします。

• より高い定格牽引力。
• 二速ギヤ。
• 異なる牽引材長さ。
• ウェビングベルト。
• 異なる取付形状。

この段階では「ワイヤーをベルトに替える」が本当の購入課題ではありません。新しいウインチを仕様決定することが正しい課題です。

ベルトとワイヤーの仕様を具体化する

ベルト対応を確認したら、色や公称幅ではなく、システム全体から交換ベルトを指定します。

幅

ドラムの有効幅に収まり、巻き取り中も整列している必要があります。GOODINの現行ベルト仕様は1,200 lb、2,000 lbの両クラスで50 mm幅です。ただし50 mmが万能という意味ではありません。ウインチメーカー指定の幅を使います。

厚み

厚みは巻き径の増え方に影響します。旧ベルトを、異なる織り構成の現代の製品へ交換するときには特に重要です。一層当たりのわずかな差も、何重にも巻けば大きな差になります。過充填の例は、厚みを無視しないための実用的な警告です。

長さ

ベルトはボートに届くと同時に、承認されたドラム収容量内に収まらなければなりません。GOODINの2,000 lbベルト仕様は8 mで、関連ワイヤー仕様の10 mとは異なります。二つの牽引材を自動的に同じ長さで指定すべきでないことが分かります。

強度定格

ベルトは、ウインチメーカーが要求する牽引材強度を満たす必要があります。ベルトの最終破断値をウインチの定格牽引力の代わりに使ってはいけません。また破断強度が極端に高いベルトでも、厚くなって正しく収まらなければ、優れた選択とは限りません。例えばDutton-Lainsonは、説明書対象のDLxについて、ウインチ定格に対する最小破断強度を指定しています。そのルールは対象製品のもので、他社品へ無条件に流用するべきではありません。ウインチ固有の仕様が重要であることを示しています。

ドラム側端部の構造

次を確認します。

• 縫製ループの寸法。
• 保持ボルトの寸法。
• ループの厚み。
• ボルトの位置。
• ワッシャー／ロックナットの要件。
• 取付方向。

公称上は「正しい」ベルトでも、古いウインチと合わなくなるのは、この部分であることが少なくありません。

フック

強度と形状の両方を確認します。

フックには次が必要です。

• バウアイに正しく収まる。
• ラッチがある場合は閉じられる。
• 横荷重を避ける。
• ベルトの縫製端末と適合する。

大きすぎるフックも、バウアイに正しく入らなければ、小さすぎるフックと同様に不適切です。 [3] [4]

ワイヤー径は出発点にすぎない

ワイヤー交換には、独自の指定項目があります。

直径

ドラムと固定機構は、選定直径に対応していなければなりません。GOODINの現行公表値は次のとおりです。

• GD-C1200：4.5 mm × 8 m
• GD-C2000：4.8 mm × 10 m

これらは機種の仕様であり、一般的な推奨値ではありません。

長さ

ドラム収容量を超えず、回収時の形状に必要な長さを確保します。ワイヤー仕様がベルト仕様より遠くまで届くことはありますが、それはワイヤー直径とベルト幅の違いから一律に導ける結論ではありません。厚み、有効ドラム幅、巻き方、固定部も関係します。許容長さはモデル仕様で確認します。

構成と強度

OEM調達では「4.8 mmワイヤー」だけでは情報不足です。供給者に次の定義も求める必要があります。

• ワイヤーロープの構成。
• 材質／表面処理。
• 必要破断強度。
• フック定格。
• 端末処理。
• 交換基準。

現在のGD-C2000公開ページは直径と長さを示していますが、これらすべての詳細を公開しているわけではありません。推測で確定事項にせず、見積依頼で確認する項目です。

取り回し

ワイヤーは次を無理に越えずにドラムへ入る必要があります。

• 鋭い端部。
• 突出したボルトねじ部。
• 挟み込み箇所。
• 過大な曲げ。

GOODINは交差巻き、キンク、素線切れ、潰れ、腐食を点検対象に挙げています。旧ワイヤーが他のトレーラー部品との継続的な接触で傷んだなら、経路を直さず新品にしても、同じ故障条件を再現するだけです。 [1] [2]

牽引材と経路全体を点検する

ボートトレーラーでは「ワイヤーは錆びるがベルトは錆びない。だから水辺ではベルトが必ずよい」と考えられることがあります。これは単純化しすぎです。ワイヤーは腐食、素線損傷、キンク、潰れによって劣化します。ベルトは素線の腐食を避けられますが、次の劣化要因があります。

• 擦れ。
• 切れ。
• 端部摩耗。
• 縫製損傷。
• 汚染。
• 長期間の風雨と紫外線。

露出したベルト、縫製、フック、固定部を点検します。通常は隠れる部分は、ボートを別系統で確実に固定し、メーカー指定の無負荷点検手順で確認します。荷重が掛かったまま必要な残し巻き数を下回るまで繰り出したり、動くドラムに手を近づけたりしてはいけません。Dutton-Lainsonは摩耗や異常のあるベルトとフックを点検・交換するよう求めています。[4] 有用な質問は、このトレーラーの実際の使用条件で、どの牽引材なら正しく取り付け、点検し、交換できるかです。

永続的に使える牽引材と考えてはいけません。

ベルト選択前に経路全体を確認

ベルトは幅広く平らです。そのため、丸いワイヤーとは干渉する範囲が違います。ワイヤーならボルト頭の近くを接触せず通れても、50 mm幅ベルトではできないことがあります。変更前に、ドラムからバウアイへ向かう経路で次を確認します。

• ウインチフレームの端部。
• 取付ボルト。
• バウストップ。
• ローラーブラケット。
• ガイド面。
• トレーラー構造。

中心線がバウアイを向いていても、ベルトを端部や近くの締結部に擦らせてはいけません。巻き太りの例が示すように、巻き量が増えてボルトに触れ、新品に擦れが生じる可能性があります。ベルトへ変更する際は、ドラムがほぼ空の状態と、想定する最大巻き量の両方で取り回しを評価します。巻き径の増大で経路は変わることがあります。

牽引材だけで走行時の固定を担わない

ワイヤーをベルトに替えても、ウインチの役割は変わりません。牽引材は、ウインチを使ってボートを積載・位置決めするためのものです。道路走行時の固定は、ウインチの牽引材だけに依存せず、ボートとトレーラーのメーカーが指定する固定方式に従います。GOODINの既存Application Guideでは、ウインチベルト、独立した船首固定、トランサムタイダウンの役割を説明しているため、ここで全部を繰り返す必要はありません。同ガイドは、ウインチによる積載と道路輸送の固定を別の機能として扱っています。

この選定での意味は単純です。他に必要な固定装置を省くために、強い交換ベルトを選んではいけません。それは別のシステム要件です。 [3] [7]

変更前の実用チェック

次の条件を持つ古いボートトレーラーを考えます。

• 現在の手動ウインチは機械的に作動する。
• 定格容量は積載要求に合う。
• 既存ワイヤーは素線切れがあり交換が必要。
• 所有者はベルトに変更したい。
• 元のモデルを特定できる。

正しい流れは「ワイヤーを外す→2インチ幅ベルトを買う→付ける」ではありません。次を確認します。

確認1 — ベルトの使用が承認されているか

メーカーの説明書や現行資料を調べます。対象モデルで両方が認められるなら次へ進みます。そうでなければ、指定の交換ワイヤーか、新しいベルト対応ウインチを選びます。

確認2 — ドラムが受け入れるベルトは何か

最大幅：______ 許容厚み／交換品番号：______ 最大長さ：______ を確認します。ドラム幅だけからこれらを推定しないでください。

確認3 — どのように固定するか

ドラムに次があるかを確認します。

• 正しい貫通ボルト。
• スロット。
• アンカー。
• スペーサー。
• またはメーカー所定の取付金具。

交換ベルトの縫製ループ形状が、その固定部に合うことを確認します。

確認4 — 全長を巻き取れるか

ボートを独立して固定し、牽引材を無負荷にした状態で、メーカーの手順に従って巻き終わりの外形を評価します。挟み込み箇所から手を離してください。未承認品で試し引きをする作業ではありません。全部を巻いたドラムが、ベルトを次に押し付けてはいけません。

• 近くのボルト。
• フレーム端部。
• ギヤ。
• カバー。

確認5 — フックが合うか

付属フックが実際のバウアイに正しく掛かることを確認します。

確認6 — 変更費用をかける前にウインチを点検する

ギヤ、爪、ドラム、フレームがすでに劣化しているなら、一式交換の方が明確で確認しやすい仕様になる場合があります。ここで、牽引材の交換なのか、ウインチ交換なのかを決めます。

GOODINの比較：同じ定格、異なる構成

GOODINのGD-C2000とGD-S2000は、この判断を分かりやすく示します。

重要なのは、どちらが優れているかではありません。GOODINは、後から任意の牽引材を付ける一つのウインチではなく、二つの定義された製品仕様として扱っています。OEMや販売代理店の調達でも、この方法の方が仕様を明確にできます。ある市場でベルトの要望が多いなら、生産時からベルト仕様を指定します。別の用途が長いワイヤーを必要とするなら、その仕様と交換要件を指定します。納入後に下流の販売業者が未確認の改造を行うことを前提にしないでください。 [1]

適合条件を購入仕様にする

最終的な購入判断は、次の表で整理できます。

交換品をまとめて購入する前に、この表を完成させてください。

見積依頼に含める項目

B2B調達では「ベルト付き2,000 lbウインチ」のような仕様を避けます。不明な条件が多すぎるからです。有用な見積依頼では、次を明確にします。

変更案件では「ワイヤーをベルトに替えられますか」とだけ聞かず、既存ドラムと固定構造の写真を添えます。それにより、供給者は提案変更が実際に適合するかを判断できます。

GOODINの視点：牽引材はウインチの一部

購入判断に役立つのは「ベルトはワイヤーより優れている」「ワイヤーはベルトより強い」という区別ではありません。そのような広い主張だけでは、実際の製品選定を完了できません。用途を満たす完成仕様を決めます。ベルトを希望する購入者は、ドラム収容量、ベルト固定、幅方向の隙間、必要長さ、承認仕様がそろっているかを確認します。

ワイヤーを希望する購入者は、必要な直径、構成、長さ、ドラム固定、水辺での点検要件が指定されているかを確認します。

既存ウインチがこれらを満たすなら、牽引材だけの交換で足りる場合があります。満たさないなら、一式交換の方が技術的に説明しやすい選択です。二つの状況がその違いを示します。古いワイヤー系では変更か交換かを判断し、似たベルトでも厚みと巻き径を考えると不適合になることがあります。GOODINの1,200 lbと2,000 lbシリーズも、寸法を定めたワイヤー仕様とベルト仕様を別々に提供することで同じ原則を示しています。

購入ルールは簡単です。まず定格容量を積載要求に合わせ、その後ベルトまたはワイヤーをドラム、固定方式、必要到達距離、点検環境に合わせます。

最終選定チェックリスト

ボートトレーラー用ウインチのベルトやワイヤーを交換する前に、次を確認します。

1. 既存の定格容量は、現在の用途にも適切か。
2. その正確なモデルで、メーカーはワイヤー、ベルト、または両方を承認しているか。
3. ドラムはどの寸法の牽引材を受け入れるか。
4. ベルトの場合、幅、厚み、長さをすべて確認したか。
5. ワイヤーの場合、直径、構成、長さを確認したか。
6. 全長を過充填なく巻き取れるか。
7. 正しいメーカー承認の端部固定があるか。
8. 新しいフックは実際のバウアイに適合するか。
9. 巻き量が少ない状態でも多い状態でも、ボルト、端部、金具に接触しないか。
10. 選ぶ牽引材に適した点検基準か。
11. 牽引材だけの交換に見合うほど、ウインチ自体が機械的に健全か。
12. 適合を確認できないなら、専用のワイヤー式／ベルト式ウインチの方が明確な仕様になるか。

これらに答えられれば、意味のある選択ができます。答えられなければ、課題はまだ「どの交換牽引材を注文するか」に絞れていません。ウインチの適合性の問題が残っています。安全上の範囲：この記事はボートの積載用で、人や吊り荷の揚重用ではありません。牽引定格は揚重の許可を意味しません。交換品を検討している間も、損傷した牽引材を使い続けないでください。[3]
