كيفية تحريك مقطورة القارب في مرآب ضيق: الرافعات والعربات ومحركات التحريك
قد تكون أصعب لحظة في تخزين القارب هي المنعطف الأخير بين باب مرآب ضيق وجدار وسيارة متوقفة.
لهذا يقارن المالكون بين عجلات الرافعة الأكبر، والرافعات ذات العجلتين، والعربات اليدوية، ومنصات الإطارات، ومحركات تحريك المقطورات.
يعتمد الحل على عدد المحاور والوزن المحمل وحمل اللسان ونوع الأرض والميل ونصف قطر الدوران.
قد تكفي عجلة رافعة مناسبة أو عربة يدوية لمقطورة خفيفة بمحور واحد على خرسانة مستوية. أما المقطورة الثنائية المحور أو الدوران الحاد جداً أو التخزين المتكرر أو الوزن الكبير فعادة يحتاج إلى محرك تحريك مصنف، وقد يحتاج إلى منصات إطارات لتقليل مقاومة المحاور.
قوة الإنسان ليست نظام فرملة. أبقِ مركبة السحب متصلة في الجزء المائل متى أمكن، واستخدم مصدات العجلات، ولا تسمح لأي شخص بالوقوف بين القارب والجدار أو الباب أو المركبة.
لماذا يمثل المرآب الضيق مشكلة مختلفة؟
أثناء السحب تتحكم مركبة السحب بالتوجيه والفرامل والجر والكتلة. بعد الفصل تختفي هذه الأنظمة.
قد يُطلب من عجلة صغيرة أو عربة أن تحمل اللسان وتولّد الجر وتغيّر الاتجاه وتتجاوز العتبة وتتوقف قبل الجدار.
- حمل الوزن الفعلي عند اللسان
- الدوران ضمن مساحة محدودة
- تجاوز العتبات والفواصل
- التحكم في الزخم على الممر
- التوقف قبل الجدار أو إطار الباب
ابدأ بقياس مسار المرآب
فتحة المرآب
قِس العرض الصافي مع المسارات والحشوات والمقابض والأعمدة. قد يكون أكبر عرض عند الرفارف أو أعمدة التوجيه أو الهيكل.
الارتفاع الكلي
افحص الزجاج والهوائي والبرج المطوي والأعمدة والمحرك، خاصة عند الدخول بزاوية.
الطول ومساحة تأرجح اللسان
أدرج القارنة وعمود الونش والمحرك واللسان القابل للطي، واترك مساحة للقوس الجانبي.
حالة الأرض
افحص العتبات والفواصل والشقوق والمصارف والزيت والماء وتغير الميل.

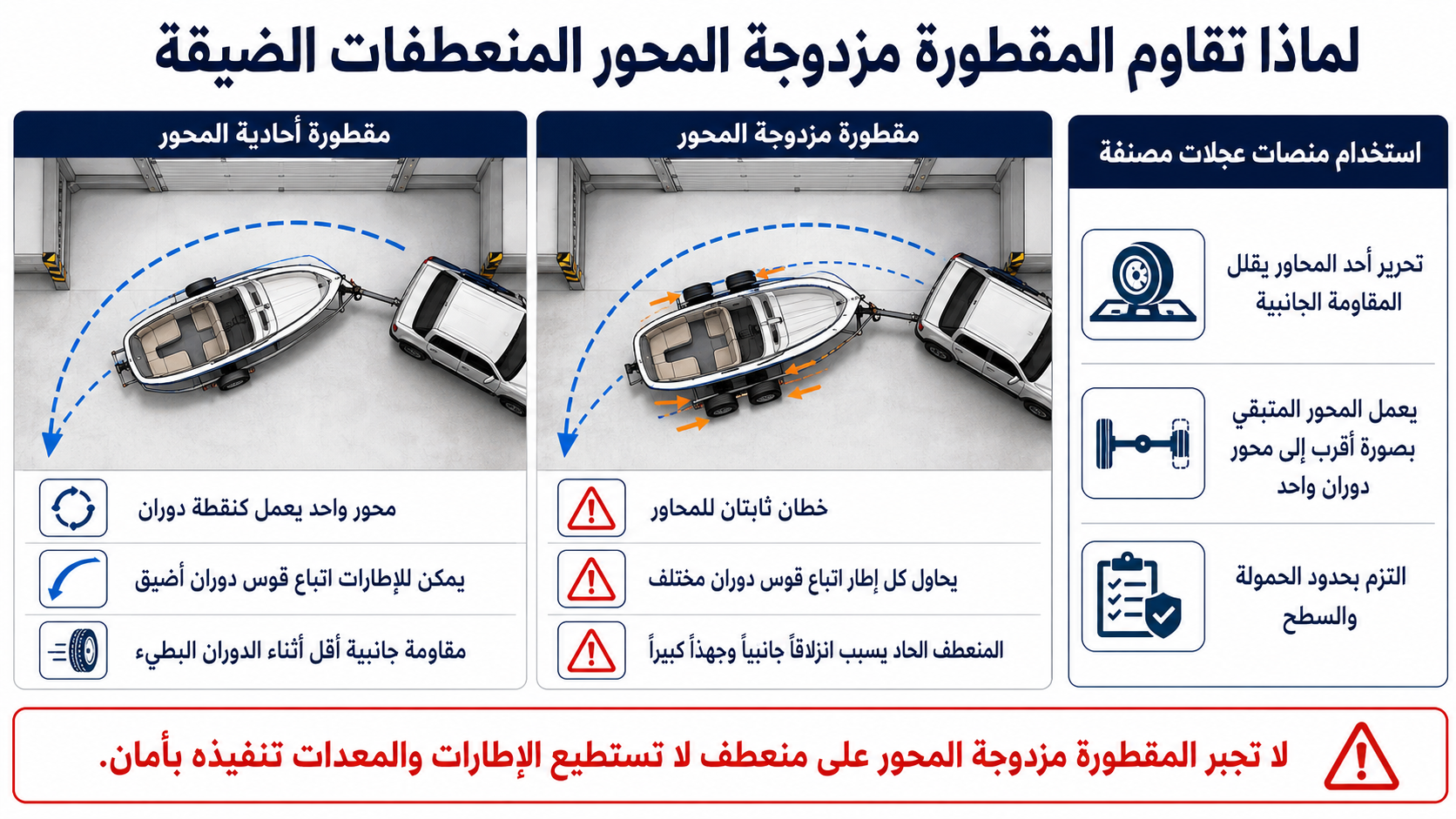

المحور الواحد والمحوران لا يدوران بالطريقة نفسها
مقطورة بمحور واحد
تدور حول خط محور رئيسي واحد، لذلك تكون مقاومة التوجيه أقل في التصحيحات البطيئة.
مقطورة بمحورين
يجبر خطا المحور بعض الإطارات على الانزلاق جانبياً في الدوران الحاد، فتزداد القوة والأحمال.

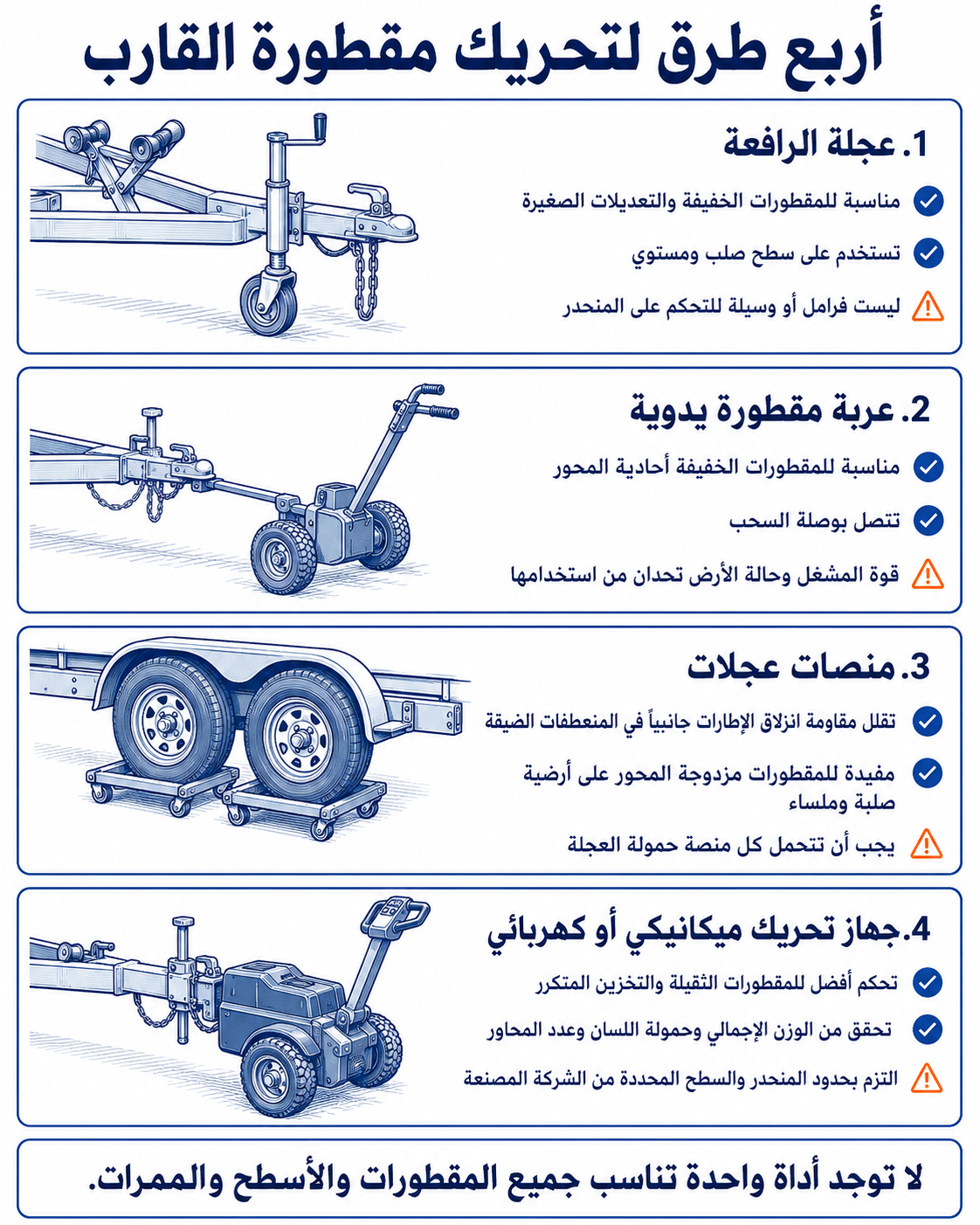

أربع وسائل للحركة وحدودها
| الوسيلة | أفضل استخدام | الميزة | القيد |
|---|---|---|---|
| رافعة لسان بعجلة | مقطورات خفيفة وتصحيحات قصيرة | مثبتة وسريعة | تحكم محدود في الجر والفرملة |
| عربة قارنة يدوية | مقطورة خفيفة بمحور واحد على أرض مستوية | مقبض وقاعدة أوسع | تعتمد على قوة المشغل |
| منصات الإطارات | تقليل مقاومة محورين على أرض ناعمة | تسهل الحركة الجانبية | يجب مطابقة الحمل وحجم الإطار |
| محرك ميكانيكي أو كهربائي | أوزان أكبر وتكرار ودقة | حركة بطيئة بتروس | السعة تعتمد على الوزن والسطح والميل |
متى تكفي عجلة الرافعة؟
قد تكفي عجلة الرافعة عندما تكون المقطورة خفيفة والأرض صلبة ومستوية والمسافة قصيرة والدوران محدوداً.
القطر والعرض
العجلة الأكبر تتجاوز الفواصل بسهولة، والأعرض تقلل الضغط على الأرض.
عجلة واحدة أو عجلتان
العجلة الواحدة تدور أسهل على الخرسانة الناعمة، والعجلتان أكثر ثباتاً لكنهما تحتكان أكثر في الدوران الحاد.
الحمل والتحكم
يجب أن يكون حمل اللسان ضمن السعة، وأن يبقى المشغل خارج منطقة السحق.
الحدود
ليست فرملة، ولا تستبدل مصدات العجلات، ولا تتحكم في منحدر شديد، ولا تلغي مقاومة المحورين.
متى تكون العربة اليدوية مناسبة؟
تتصل العربة اليدوية بالقارنة وتوفر مقبضاً وقاعدة أعرض من الرافعة العادية.
تناسب المقطورات الخفيفة بمحور واحد على أرض ناعمة ومستوية.
- المشغل يوفر الجر والفرملة
- العجلات الصغيرة تتعثر عند العتبات
- المقطورة الثقيلة تكتسب زخماً خطراً
- مقاومة المحورين تبقى
- قد يتجاوز الميل قدرة الإنسان
كيف تساعد منصات الإطارات المقطورة الثنائية المحور؟
تدعم المنصات المنخفضة إطارات أحد المحاور وتسمح لها بالحركة الجانبية، فتقل مقاومة المقطورة الثنائية المحور.
حمل كل عجلة
لا تقسّم الوزن على أربع تلقائياً؛ يغيّر التوزيع والتعليق وحمل اللسان القيمة الفعلية.
حجم الإطار
يجب أن يجلس الإطار بصورة صحيحة ضمن العرض والقطر المسموحين.
أرض مناسبة
العجلات الصغيرة تعمل على خرسانة ناعمة، لا على الحصى أو العتبات أو الأرض المبللة المائلة.
تحكم منفصل
المنصات تقلل المقاومة لكنها لا توجه ولا تفرمل. استخدم محرك تحريك مناسباً.
متى يكون محرك التحريك أفضل؟
يكون محرك التحريك الميكانيكي أو الكهربائي أنسب عندما تكون المقطورة ثقيلة أو تتكرر العملية أو يلزم تموضع دقيق.
الوزن الكلي وحمل اللسان
يجب أن تغطي سعة الجر الوزن المحمل وأن تتحمل الوصلة الحمل الرأسي الفعلي.
توافق المحاور
يتطلب المحوران قوة دوران أكبر، ولا يضمن تصنيف الوزن وحده منعطفاً شديداً.
السطح والميل
لا تطبق سعة الخرسانة المستوية على الحصى أو الأرض المبللة أو المنحدر.
طريقة الاتصال
قد يكون الاتصال بالقارنة أو الحامل الجانبي أو الكرة أو مجموعة مدمجة، ويجب أن يبقى مقفلاً.
الممر المائل فئة خطر مستقلة
على الأرض المستوية يتغلب النظام على مقاومة التدحرج. على الميل يجب أيضاً التحكم في الجاذبية.
إبقاء مركبة السحب متصلة
أكمل الجزء المائل بالمركبة متى أمكن.
اتباع حد الميل
لكل جهاز حدود مختلفة للميل والاتجاه.
استخدام مصدات العجلات
ضعها قبل الفصل ولا تعتمد على الرافعة أو المحرك وحده.
إبعاد الأشخاص
لا يقف أحد بين المقطورة والجدار أو المرآب أو المركبة.
السطح يحدد نجاح النظام
خرسانة ناعمة
أفضل سطح للعجلات والمنصات ومعظم المحركات.
خرسانة خشنة وأسفلت
تزيد الجر لكنها تزيد مقاومة العجلات الصغيرة، وقد تغوص العجلة الضيقة في الأسفلت الساخن.
حصى وعشب وتربة متماسكة
تساعد العجلة الأكبر، لكن العجلات الصغيرة تنغرس وقد تهبط التربة المبللة.
رمل ووحل
العجلات القياسية للمرآب غالباً غير مناسبة، ويظل الوزن والميل عاملين حاسمين.
إجراء التموضع داخل المرآب
1. إخلاء المسار
أزل الدراجات والأدوات والصناديق والخراطيم.
2. تحديد الموضع النهائي
حدد الإطارات والقارنة وتأرجح اللسان والباب والمحرك.
3. فحص المقطورة
افحص ضغط الإطارات والعجلات والرافعة والقارنة والفرامل.
4. تركيب معدات الحركة
تحقق من الدبابيس والمشابك والأقفال والأحزمة.
5. وضع المصدات قبل الفصل
لا تترك المقطورة دون سيطرة أثناء التحويل.
6. استخدام مراقب
اتفقوا على أمر توقف واضح وأبقوه خارج مناطق الخطر.
7. الحركة ببطء
توقف قبل العتبات أو التغير الكبير في الاتجاه.
8. تثبيت الموضع
ضع المصدات واخفض الدعم المعتمد وأزل الحمل عن المنصات المؤقتة.
أخطاء شائعة
تدوير محورين بالرافعة فقط
تستمر الإطارات الأربعة في المقاومة وقد يتلف الحامل.
استخدام عربات بلا سعة منشورة
المظهر لا يثبت الحمل المسموح أو توافق الإطار.
تجاهل العتبة
قد تتحرك المعدات بسهولة ثم تتوقف فجأة عند المدخل.
الوقوف بين القارب والجدار
يجب أن يراقب الشخص من مكان آمن.
استخدام الرافعة كفرملة
يمكن للرافعة الدوارة أن تتحرك؛ استخدم مصدات وفرامل.
ترك المنصات محملة طويلاً
ما لم يسمح المصنع، أعد الحمل إلى الإطارات أو الدعامات المقصودة.
مقارنة وسائل الحركة
| الحالة | الحل المحتمل | الفحص الأساسي |
|---|---|---|
| خفيفة، محور واحد، خرسانة مستوية | عجلة كبيرة أو عربة يدوية | حمل اللسان والتحكم |
| متوسطة، محور واحد، استخدام متكرر | محرك بتروس أو كهربائي | الوزن والحمل والجر |
| محوران، دوران متوسط | محرك مصنف | نصف القطر ومقاومة المحاور |
| محوران، دوران شديد | منصات على محور واحد مع محرك | حمل كل عجلة وأرض ناعمة |
| مدخل مائل | مركبة أو جهاز مصنف للميل | الفرملة والمصدات والحد |
| حصى أو عشب أو أرض لينة | عجلة عريضة أو جهاز جر | الغوص والجر |
رؤية GOODIN للقطاع
تزايد الاهتمام بحركة المرآب يعني أن الرافعة أصبحت جزءاً من نظام تموضع منخفض السرعة، لا مجرد وسيلة رفع.
- الوزن المحمل وحمل اللسان
- محور واحد أو محوران
- نصف قطر الدوران
- الأرض والعتبة
- الميل والاتجاه
- قطر العجلة وعرضها
- عجلة واحدة أو عجلتان
- خلوص swing-back
- استخدام منصات أو محرك
تتيح مجموعة رافعات مقطورات القوارب. من GOODIN مقارنة التكوينات البحرية. للأحمال الأعلى يمكن تقييم LF965-2010B بعجلتين وسعة 2,000 رطل وللاستخدام الخفيف عجلة الدعم المجلفنة LF-J7-1. ويجب التحقق من الاختيار حسب الحمل والسطح والدوران.
طابق الدعم الأمامي مع الحمل والأرض
تحقق من حمل اللسان والعتبة والسطح وزاوية الدوران ومساحة الإطار.
حدد مسار المرآب قبل اختيار المعدات
أرسل الوزن المحمل وحمل اللسان وعدد المحاور وأبعاد الباب والعتبة ونصف القطر والميل والسطح والتركيب وقطر العجلة وعرضها وخلوص swing-back واستخدام المنصات أو المحرك والكمية والسوق.
قائمة فحص الحركة
بيانات المقطورة
الوزن وحمل اللسان معروفان
عدد المحاور مؤكد
حمل كل عجلة معروف عند استخدام المنصات
بيانات المرآب
العرض والارتفاع مقاسان
تأرجح اللسان محدد
الأرض صلبة وخالية
العتبة والخلوص محسوبان
المعدات
السعات كافية
الاتصال متوافق
العجلات مناسبة للأرض
قيود المحاور والميل مفهومة
السلامة
المصدات جاهزة
مراقب موجود
لا أحد في منطقة السحق
أقل سرعة
الموضع النهائي مثبت
الأسئلة الشائعة
هل يمكن استخدام الرافعة وحدها؟
أحياناً لمقطورة خفيفة بمحور واحد وتصحيحات صغيرة على خرسانة مستوية.
لماذا يصعب تدوير المحورين؟
لأن خطي المحور يجبران بعض الإطارات على الانزلاق جانبياً.
هل تحل الرافعة ذات العجلتين المشكلة؟
تحسن الدعم الأمامي لكنها لا تلغي مقاومة الإطارات الأربعة.
كيف يمكن تحقيق دوران أشد؟
على أرض ناعمة استخدم منصات مصنفة تحت محور واحد ومحرك تحريك للتحكم.
هل تصلح منصات السيارات؟
فقط إذا سمح المصنع بالتطبيق والحمل والحجم والسطح.
هل يمكن استخدام المحرك على الميل؟
فقط مع تصنيف صريح للميل والاتجاه والحمل.
عجلة واحدة أم عجلتان للمرآب؟
الواحدة تدور أسهل، والعجلتان أكثر ثباتاً لكنهما تحتكان أكثر.
هل تبقى المنصات أثناء التخزين؟
فقط إذا سمح المصنع بالدعم طويل المدة.
هل يلزم مراقب؟
يوصى به بشدة عند ضيق الخلوص.
كيف أكرر الموضع نفسه؟
حدد أماكن الإطارات والقارنة والمحرك على الأرض واستخدم علامات بصرية آمنة.
الخلاصة
مشكلات المرآب الضيق ليست مهارة قيادة فقط؛ فالحركة الأخيرة تحتاج إلى أداة مختلفة.
العجلة والعربة تناسبان المحور الواحد الخفيف، والمنصات تقلل مقاومة المحورين، والمحرك يتحكم في الأوزان الأكبر.
العجلة لا تفرمل، والمنصات لا توجه، وتصنيف الأرض المستوية لا ينطبق تلقائياً على كل ميل.
الهدف حركة بطيئة ومسيطر عليها وقابلة للتكرار من دون وضع المشغل بين أطنان من القارب والجدار.
