سقاط الونش اليدوي ينزلق تحت الحمل: كيف تحدد أعطال اللسان والتروس وآلية القفل
في هذا الدليل

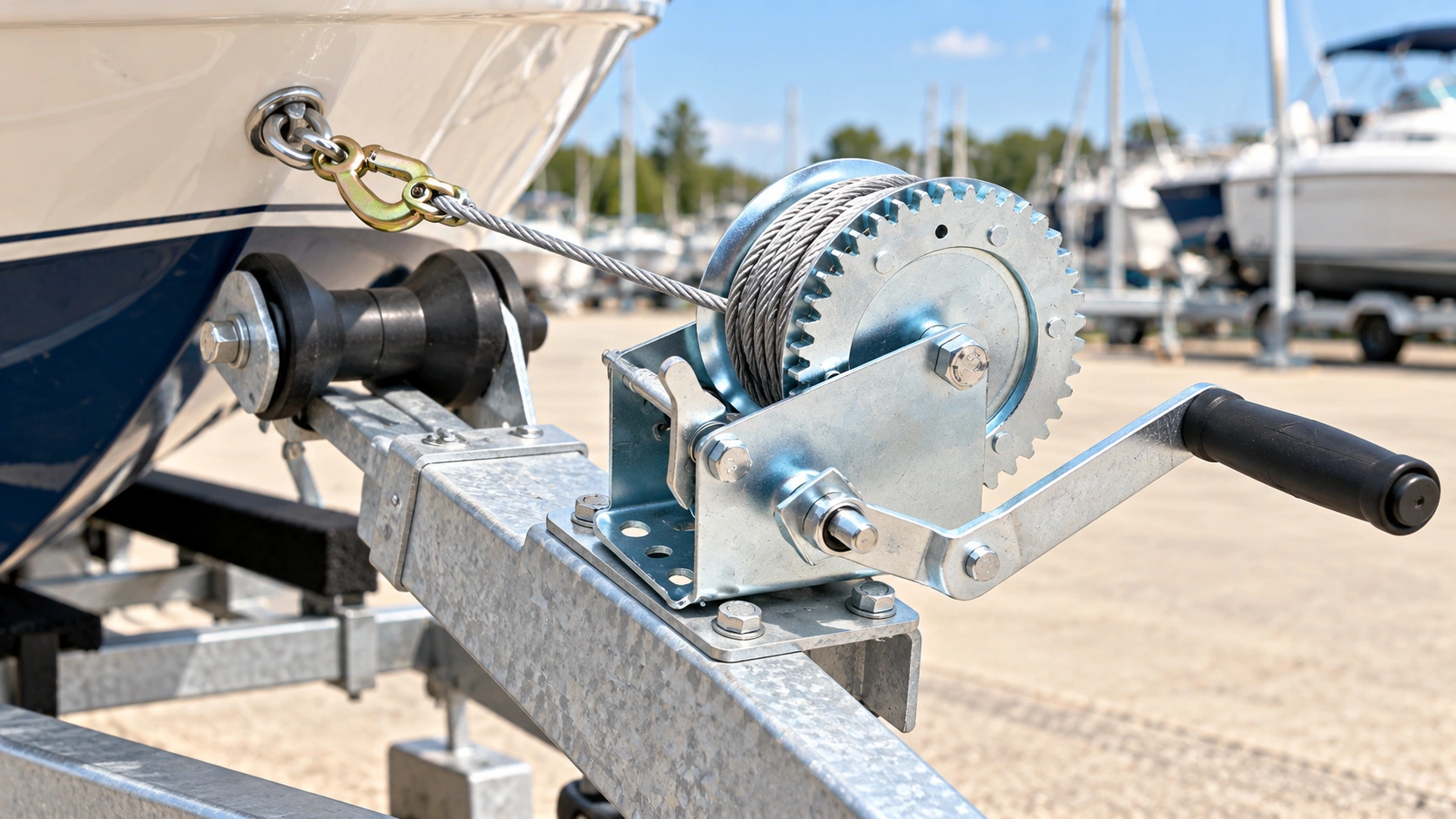

قد يبدو ونش مقطورة القارب اليدوي سليماً إلى أن يتوقف المشغل عن تدوير المقبض.
يدور المقبض وتلف الأسطوانة الكابل أو الشريط، ويتقدم القارب نحو مسند المقدمة. لكن عند توقف السحب، يفقد الخط شدّه أو تبدأ الأسطوانة بالدوران العكسي أو يبتعد القارب عن موضعه المطلوب.
هل ينزلق السقاط؟ هل تعطّل أحد التروس؟ أم يتحرك القارب بسبب لا يتعلق بآلية قفل الونش؟
تحتاج هذه الأعراض إلى تفسيرات مختلفة. فعدم تعشيق لسان السقاط بصورة صحيحة مشكلة قفل ميكانيكي. وقد يقطع ترس تالف الاتصال بين المقبض والأسطوانة. أما تغير موضع القارب عند خروج المقطورة من الماء فقد يكون مشكلة دعم أو تموضع.
إذا لم يتمكن الونش اليدوي من الاحتفاظ بالحمل بصورة موثوقة أثناء عملية السحب المخصصة له، فتوقف عن استخدامه. يبدأ التشخيص بعد تثبيت الحمل بوسائل مستقلة، لا بإعادة اختبار الآلية المعيبة مراراً تحت الشد.
تدوير المقبض، وإنتاج السحب، والحفاظ على الشد أثناء التوقف، وتثبيت القارب للنقل أربع حالات منفصلة. لا تثبت أي منها الحالات الأخرى. [1] [2]
التركيب والصيانة · المقال 02 · ثبّت الحمل بوسائل مستقلة وأزله قبل فحص العطل. اتبع تعليمات الطراز الدقيق.
ما الذي تحرك وكيف يعمل السقاط
كثيراً ما يصف مالكو القوارب مشكلات الونش وفقاً لما يحدث للقارب، لا وفقاً لما يحدث داخل الونش.
توضح الأسئلة عن أحزمة المقدمة الإضافية وسلاسل الأمان الفرق بين سحب القارب إلى موضعه وتثبيته بصورة مستقلة للنقل.
لننظر إلى مثال توضيحي: يستقر القارب بصورة صحيحة عند مسند المقدمة بينما المقطورة مغمورة. وبعد مغادرة المنحدر، يرجع نحو قدم واحدة، رغم أن شريط الونش كان مشدوداً في البداية. وقد انقطع شريط سابقاً وتم استبداله. لا يُعرض هذا المثال باعتباره واقعة لمالك جرى التحقق منها بصورة مستقلة.
تستدعي هذه الملاحظات قلقاً مشروعاً، لكنها لا تثبت تعطل لسان السقاط.

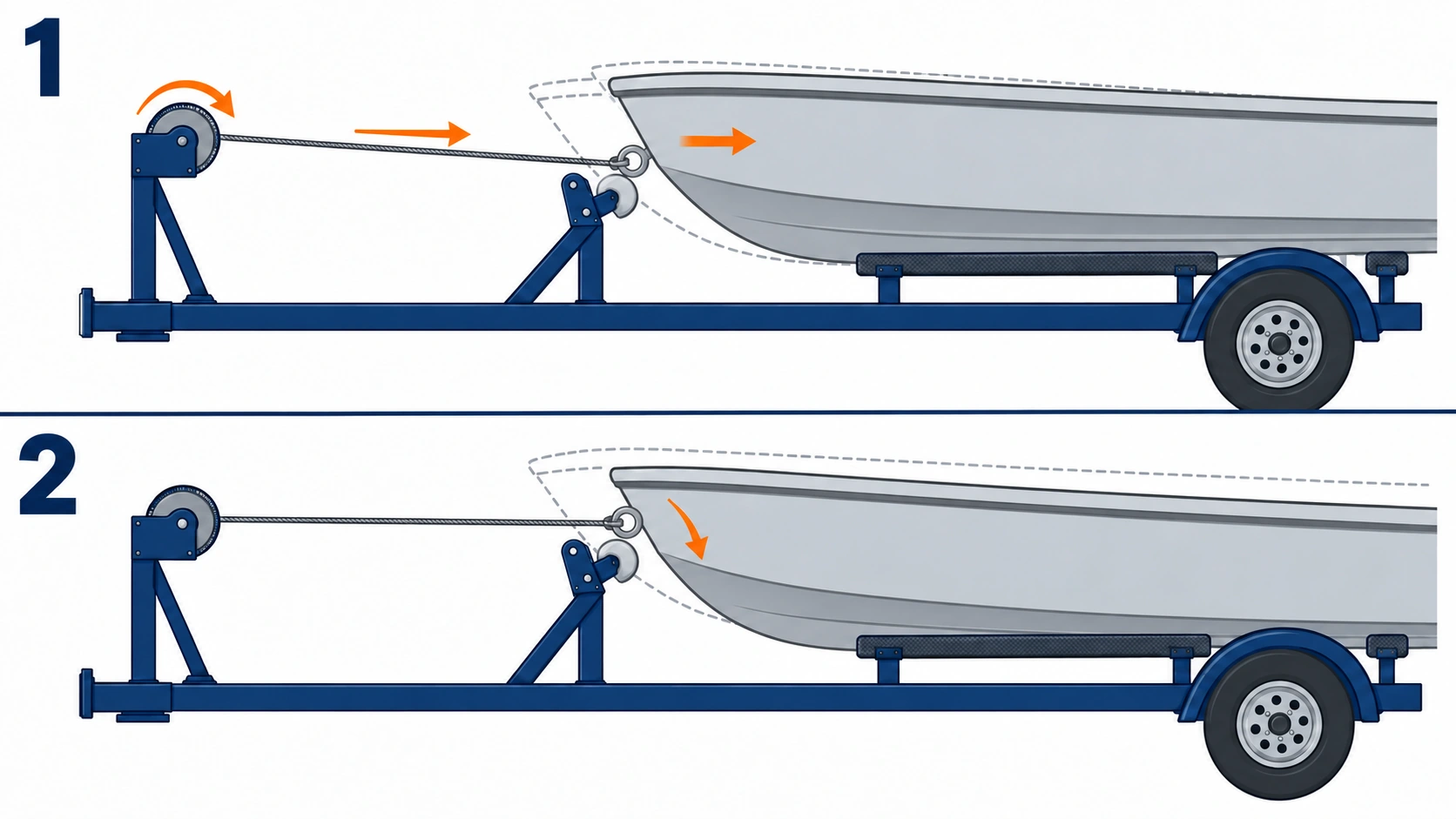

قارن بين حالتين مختلفتين.
الحالة A: تنعكس حركة الأسطوانة عند توقف السحب.
يبدو أن الونش يفقد قدرته على الحفاظ على شد الكابل أو الشريط. وقد يكون السبب السقاط أو نقل الحركة أو مكونات القفل المرتبطة به.
الحالة B: تظل الأسطوانة ثابتة، لكن القارب يبتعد عن مسند المقدمة.
قد ينشأ التحرك من تغير دعم البدن، أو زاوية سحب غير مناسبة، أو تحرك قاعدة الونش، أو استطالة الخط، أو ارتخاء يظهر في منظومة المقطورة كاملة.
تحتاج الحالتان إلى الاهتمام، لكن استبدال السقاط لا يصحح الحالة الثانية تلقائياً.
لذلك لا يقتصر السؤال التشخيصي الأول على ما إذا كان القارب قد تحرك، بل هو:
ما الذي تحرك بالنسبة إلى ماذا: الأسطوانة، أم خط السحب، أم هيكل تثبيت الونش، أم القارب نفسه؟
كيف يفترض أن يحتفظ سقاط الونش اليدوي بالحمل
يساعد فهم الآلية على التمييز بين فشل القفل وفشل نقل الحركة.

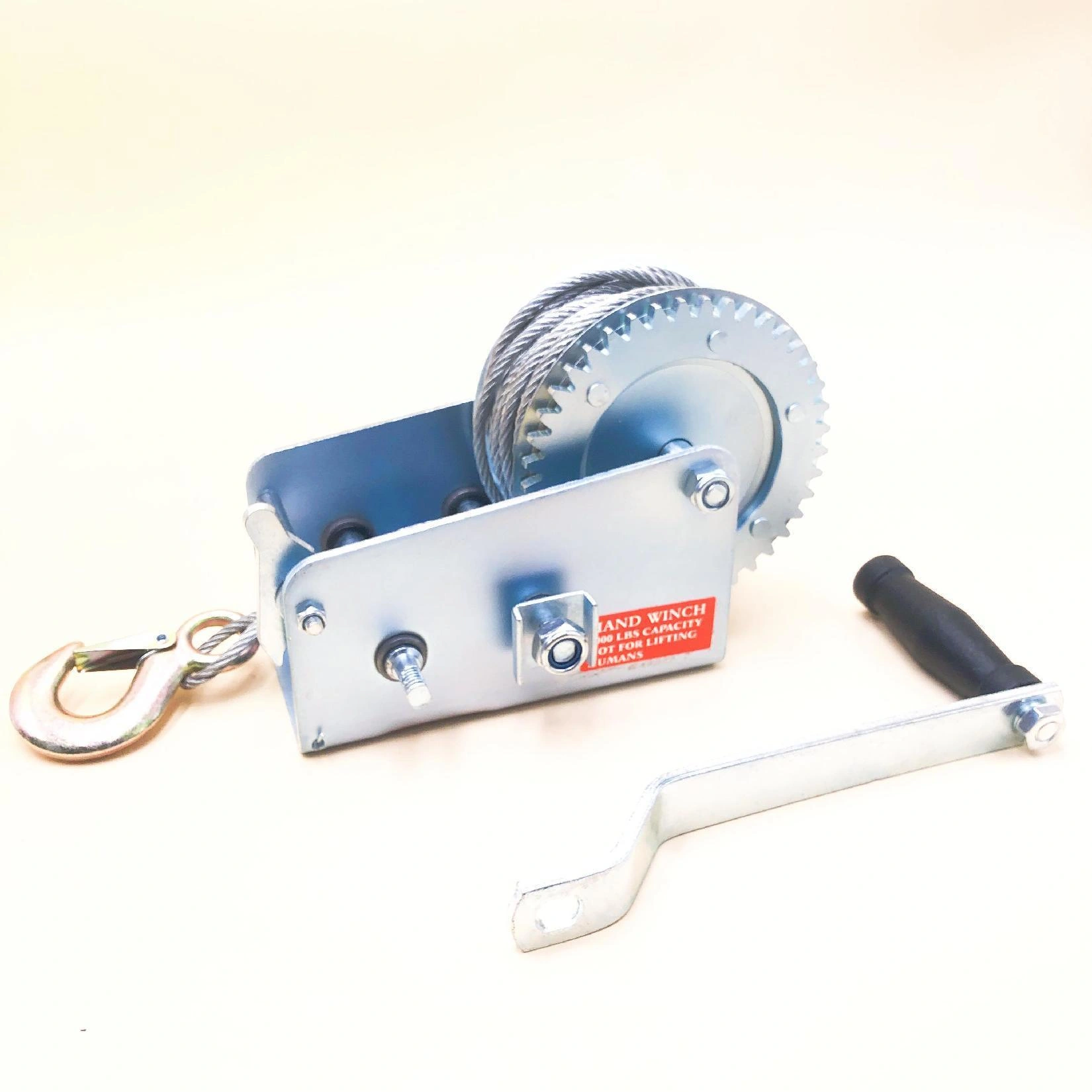

يحتوي ونش مقطورة القارب التقليدي ذي السقاط عادةً على مكونات مترابطة:
- مقبض تدوير وعمود قيادة يستقبلان الجهد اليدوي.
- ترس صغير وترس قيادة رئيسي ينقلان العزم إلى الأسطوانة.
- عجلة سقاط أو سطح قفل مسنن.
- لسان سقاط ونابضه أو آلية احتجازه للتحكم في الدوران العكسي.
- تثبيت عند الأسطوانة ينقل قوة السحب إلى الكابل أو الشريط.
يختلف الترتيب الدقيق باختلاف الشركة المصنعة والطراز.
يمنع اللسان الدوران العكسي غير المقصود
أثناء السحب، يسمح اللسان الموضوع بصورة صحيحة لأسنان السقاط بالحركة في اتجاه اللف، ويقاوم الحركة المعاكسة.
ينتج صوت النقر المألوف في كثير من الونشات اليدوية عن مرور اللسان فوق الأسنان المتتابعة.
عندما يتوقف المشغل، يجب أن يتعشق اللسان بثبات مع سطح القفل المقصود.
إذا ظل مرفوعاً جزئياً، أو ارتكز على طرف السن، أو لم يدخل بين الأسنان، فقد يكون اتصال القفل غير موثوق.
قد يكون المقبض قد دار طبيعياً طوال السحب، لأن الدوران الأمامي لا يثبت أن الآلية ستقاوم العزم العكسي.
تنقل التروس القوة بين المقبض والأسطوانة
للترس الرئيسي والترس الصغير وظيفة مختلفة.
فهما يضاعفان جهد المشغل وينقلانه لتدوير الأسطوانة.
إذا تآكلت الأسنان بشدة، أو انكسرت، أو خرجت عن موضعها، فقد يدور المقبض دون نقل القوة باستمرار إلى الأسطوانة.
لذلك قد يتعطل نقل الحركة حتى لو ظل لسان السقاط نفسه سليماً.
التحكم بالسقاط ليس فرامل تلقائية
تستخدم كثير من ونشات مقطورات القوارب سقاطاً قابلاً للعكس يتيح اللف والفك المتحكم فيهما.
لا ينبغي الخلط بين ونش سحب بالسقاط وونش مخصص بفرامل حمل أو آلية ذاتية القفل.
مثلاً تميز Dutton-Lainson بين ونشات السحب بالسقاط المصممة أساساً للسحب الأفقي أو المائل، وبين ونشات الفرامل والتروس الدودية المخصصة لتطبيقات تحتاج خصائص مختلفة للتحكم في الحمل.
لا يوفر محدد سقاط ثنائي الاتجاه فرملة مستمرة تلقائياً أثناء إخراج الخط.
يجب أن يتوافق سلوك القفل والتحرير مع تصميم الونش الفعلي وعمله المقصود. [1] [6]

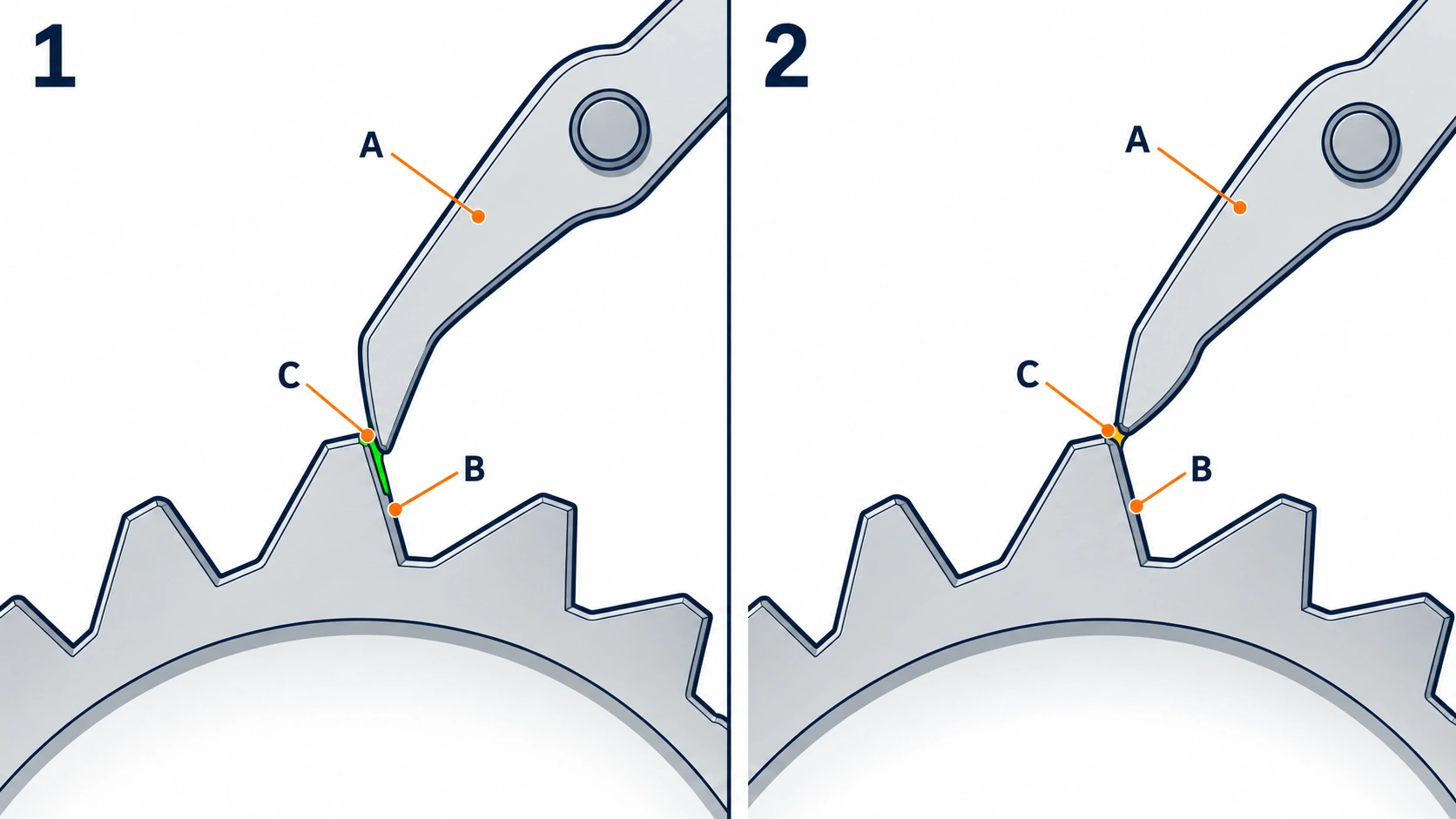

تعشيق غير كامل للسان
التعشيق غير الكامل للسان من أول الحالات التي ينبغي فحصها عندما لا يقاوم الونش الحركة العكسية.
يجب أن يصل اللسان إلى موضعه المقصود ويبقى فيه تحت القوى المؤثرة في آلية القفل.
قد تعيق عدة مشكلات هذه الحركة.
وضع غير صحيح لمحدد الاتجاه
لبعض الونشات اليدوية ذراع يغير اتجاه دوران الأسطوانة المسموح. وتستخدم أخرى ترتيبات مختلفة للمحدد أو مواضع للمقبض.
إذا كان الذراع في وضع التحرير أو الدوران الحر، فقد تسمح الآلية بحركة تمنعها عادةً أثناء السحب.
كما أن بقاء المحدد بين مواضعه المقصودة حالة مقلقة.
ما ينبغي ملاحظته: بعد إزالة الحمل بالكامل وتوقف الآلية، يجب أن يصل المحدد إلى موضعه دون عائق أو ارتخاء غير معتاد.
الذراع الذي لا يبقى في موضعه يدل على مشكلة تحكم يجب تصحيحها قبل الاستخدام.
نابض اللسان ضعيف أو منفصل أو تالف
في التصاميم المحملة بنابض، يساعد النابض على إبقاء اللسان متعشقاً بأسنان السقاط.
قد يمنع التآكل أو الانكسار أو فقدان تثبيت النابض التعشيق الموثوق.
وقد يبدو اللسان قريباً من موضع العمل دون أن يُحتفظ به هناك باستمرار.
ما ينبغي ملاحظته: تلف ظاهر في النابض، أو لسان مرتخٍ، أو عدم عودة اللسان إلى موضعه أثناء الفحص دون حمل المعتمد من الشركة المصنعة.
تبرر هذه النتائج إخراج الونش من الخدمة للإصلاح أو استبدال المكونات.
التآكل أو الرواسب تقيد حركة اللسان
قد تسبب البيئة البحرية ترسب الأملاح والتآكل والتلوث حول الأجزاء المحورية.
إذا لم يتحرك اللسان بحرية في مجاله المصمم، فقد لا يستقر بصورة صحيحة.
قد يشبه العرض نابضاً مكسوراً، رغم أن المشكلة المباشرة هي تقييد الحركة.
قد يكون التنظيف والتشحيم مناسبين إذا سمحت الشركة المصنعة ولم يوجد تلف في المكونات.
لكن التآكل الذي أدى إلى تنقر أو فقدان مادة أو تشوه ليس مجرد مشكلة تشحيم.
لماذا لا يكفي صوت النقر وحده
صوت النقر الطبيعي مؤشر تشغيل مهم في كثير من ونشات السقاط.
لكن سماع النقر لا يثبت أن جميع أسطح اللسان والأسنان ما زالت سليمة.
وبالمثل، غياب الصوت أو ضعفه غير المعتاد في طراز يصدره عادةً يستدعي التوقف والتحقق.
المهم هو التعشيق الميكانيكي الموثوق، لا مجرد وجود صوت. [1] [2]
تلف الأسنان والتروس والأعمدة
قد يتحرك اللسان بصورة صحيحة ومع ذلك يفشل القفل إذا لم تعد أسطح التلامس تتحمل الحمل.
أثناء العمل الطبيعي، تنتقل القوة عبر منطقة تلامس اللسان إلى سن السقاط أو ترس القفل.
تضغط الأحمال المتكررة على أسطح التلامس الصغيرة نسبياً.
قد تغير زيادة الحمل والصدمات المتكررة والتآكل والاهتراء المتراكم شكل هذه الأسطح تدريجياً.
أسنان مستديرة أو مشوهة
يوفر سن القفل ذو الشكل الصحيح سطحاً يقاوم اللسان عنده الدوران العكسي.
إذا استدار هذا السطح أو تكسر أو تشوه تشوهاً لدناً، فقد يقل أمان التلامس.
قد يمر اللسان فوق السطح التالف بدلاً من البقاء متعشقاً.
ما ينبغي ملاحظته: استدارة ظاهرة للأسنان، أو أطراف مكسورة، أو مادة مفقودة، أو حواف لسان مثنية، أو نمط اهتراء غير معتاد يتركز في أسنان معينة.
تختلف هذه الحالات عن مجرد تغير لون السطح.
لا يُعد سطح قفل تالف بوضوح صالحاً للخدمة لمجرد أن الونش لا يزال يدور.
أسنان مكسورة في تروس القيادة
تحتاج تروس القيادة الرئيسية إلى فحص مستقل.
قد يسبب سن مفقود أو ترس صغير تالف نقل حركة متقطعاً، أو مقاومة غير منتظمة في المقبض، أو تخطياً، أو فقدان حركة الأسطوانة المتحكم فيها.
في بعض التصاميم، عجلة السقاط وترس القيادة الرئيسي جزآن مختلفان. تلف أحدهما لا يثبت وجود عيب في الآخر.
هذا الفرق مهم عند طلب قطع الغيار.
استبدال اللسان لا يصلح اتصالاً معطلاً بين الترس والعمود، ولا ترس قيادة فقد بعض أسنانه.
أعمدة مثنية وتروس غير محاذية
قد يمنع عمود قيادة مثني، أو محور أسطوانة مزاح، أو إطار تركيب مشوه تعشيق التروس كما صُممت.
قد يظل الونش يدور دون حمل، لكن محاذاة التروس قد تسوء تحت قوة التشغيل.
تشمل علامات التحذير:
- عموداً مزاحاً أو متذبذباً بوضوح
- مسافة غير منتظمة بين التروس المتعشقة
- تلامس الأسنان قرب حوافها
- انحشاراً أو احتكاكاً مستمرين أثناء الفحوص دون حمل المسموح بها
- أجزاء إطار مثنية أو فتحات تركيب مستطيلة بفعل التشوه
تشوه الإطار مهم خاصةً لأنه يحدد مواضع عدة مكونات متفاعلة.
لا يعيد استبدال اللسان وحده المحاذاة الصحيحة إذا كانت بنية الدعم نفسها تالفة. [3]
العطل الثالث: يدور المقبض لكن الأسطوانة لا تستجيب بصورة صحيحة
ليس كل فقدان لقوة السحب ناتجاً عن السقاط.
يجب أيضاً أن يظل مسار القيادة متصلاً ميكانيكياً من المقبض إلى الأسطوانة.
بحسب البناء، قد تشمل المشكلة تثبيت المقبض، أو عمود القيادة، أو الترس الصغير، أو اتصال الترس، أو محور الأسطوانة، أو مجموعة الأسطوانة.
اتصال المقبض مرتخٍ أو تالف
إذا لم يبق المقبض مثبتاً بصورة صحيحة بعمود القيادة، فقد يضيع جزء من حركة المشغل عند الاتصال.
قد يسبب عنصر احتجاز مرتخٍ، أو واجهة عمود تالفة، أو تركيب خاطئ للمقبض حركة غير طبيعية.
في الونشات متعددة السرعات، يجب أيضاً تعشيق ترتيب القيادة المختار بصورة صحيحة.
ما ينبغي ملاحظته: حركة مقبض غير معتادة، أو تلف ظاهر بالاتصال، أو دوران المقبض دون حركة أسطوانة مقابلة أثناء فحص وظيفي دون حمل معتمد.
لا تحاول التعويض بزيادة القوة أو باستخدام مقبض مرتجل.
فشل الاتصال بين الترس والعمود
ترتبط بعض التروس بأعمدتها بواسطة وصلات ميكانيكية ثابتة.
إذا فشلت الوصلة، قد يدور العمود دون نقل العزم المتوقع.
قد يشبه ذلك تلف الأسنان، لكن العطل يقع عند واجهة الترس والعمود لا في شكل السن.
حركة محور الأسطوانة أو الأسطوانة نفسها
يحافظ محور الأسطوانة وإطار دعمه على موضعها بالنسبة إلى تروس القيادة.
قد يسمح اهتراء هذه الدعامات أو تشوهها بحركة غير مرغوبة تغير محاذاة التروس.
إذا استطالت فتحات الإطار أو تحركت الأسطوانة بصورة ملحوظة داخل المجموعة، فالمشكلة إنشائية وليست مجرد ضبط.
يجب إخراج الونش الذي يدور دون حركة أسطوانة منتظمة من الخدمة إلى أن يُقيَّم اتصال القيادة ومكونات الدعم.
انزلاق الخط أم موضع القارب؟
ثبات الأسطوانة لا يضمن احتفاظ خط السحب بموضعه أو شدّه.
يحتاج الكابل أو الشريط أيضاً إلى تثبيت آمن بالأسطوانة وترتيب لف صحيح.
تثبيت غير آمن بالأسطوانة
قد يُثبت الكابل أو الشريط بمرساة خاصة بالشركة المصنعة، أو مشبك، أو مسمار احتجاز، أو نظام آخر.
إذا كان الاتصال خاطئاً أو تالفاً، فقد ينزلق الخط بالنسبة إلى الأسطوانة.
قد يستمر المقبض والتروس في العمل بصورة طبيعية بينما لا تتحرك وسيلة السحب كما ينبغي.
طبقات لف مرتخية
قد يشكل الشريط السيئ اللف حلقات مرتخية أو تراكماً غير منتظم.
عندما يزيد الشد، قد تستقر بعض الطبقات أو تتحرك، فتغير الشد الظاهر دون دوران عكسي فعلي للأسطوانة.
للكابل الفولاذي مشكلات مختلفة، تشمل اللفات المتقاطعة، والانثناءات الدائمة، والسحق، أو تلف الاتصال بالأسطوانة.
ما الذي يميز ذلك عن فشل السقاط؟
الفرق المفيد هو تحديد هل تنعكس حركة الأسطوانة نفسها، أم يتغير موضع الخط بالنسبة إلى أسطوانة ثابتة.
يشير تغير ظاهر في حزمة اللف، أو لف مرتخٍ، أو حركة عند مرساة الأسطوانة إلى مشكلة في وسيلة السحب.
يشير الدوران العكسي للأسطوانة مع وضع القفل المقصود إلى السقاط أو نظام القيادة.
قد تجتمع هذه الحالات أيضاً. لا ينبغي تجاهل الكابل التالف لمجرد أن آلية القفل تعمل بصورة صحيحة.
لتحليل أبعاد شريط الاستبدال والتثبيت بالأسطوانة وتراكم اللف بالتفصيل، راجع شريط الونش الجديد يتكدس على الأسطوانة: ما يجب فحصه قبل استخدامه مجدداً.
العطل الخامس: يتحرك القارب رغم أن الونش لا ينزلق
هذا فرق مهم خاصةً في تجهيزات مقطورات القوارب.
قد يتحرك القارب بالنسبة إلى مسند المقدمة دون عطل ميكانيكي مقابل داخل الونش.
تغير الدعم عند خروج المقطورة من الماء
بينما تكون المقطورة مغمورة جزئياً، يدعم الطفو جزءاً من القارب.
مع صعود المقطورة على المنحدر، يقل هذا الدعم ويستقر البدن بصورة أكمل على المساند أو البكرات.
لذلك قد يختلف الموضع النهائي عن الموضع المشاهد أثناء الطفو.
إذا لم تتوافق هندسة القارب والمقطورة ومسند المقدمة، فقد تكشف هذه المرحلة مشكلة تموضع.
لا يثبت شد الخط الظاهر عند المنحدر وحده أن القارب سيستقر مقابل المسند في الموضع المقصود.
زاوية سحب غير صحيحة
يجب أن يقترب خط الونش من حلقة المقدمة عبر مسار التحميل المقصود.
إذا كان الونش مرتفعاً أو منخفضاً أكثر من اللازم، أو بزاوية أفقية غير مناسبة، فقد يتجه جزء من قوة السحب إلى اتجاه غير مرغوب.
قد يؤثر ذلك في التقاء المقدمة بالمسند وفي استقرار القارب على المقطورة.
قد تزيد زيادة الشد وحدها الإجهاد على حلقة المقدمة وبنية الدعم والخط دون تصحيح الهندسة.
حركة مسند المقدمة أو قاعدة الونش
قد تؤدي بكرة مقدمة مهترئة، أو قاعدة ونش مرتخية، أو حامل مشوه أيضاً إلى حركة ظاهرية.
في هذه الحالة قد تظل الأسطوانة ثابتة بينما تتحرك النقطة المرجعية التي وُضع القارب مقابلها.
التصحيح المناسب يتعلق بدعم المقطورة أو بنية التثبيت، وليس بالضرورة بسقاط الونش.
قيود النقل متطلب مستقل
يُستخدم ونش السحب التقليدي لمقطورة القارب لاسترجاع القارب وتموضعه. ولا يجب اعتباره الجهاز الوحيد لتثبيته أثناء النقل على الطرق.
يحتاج القارب كذلك إلى قيود مستقلة مناسبة للمقدمة والمؤخرة وفق تكوين القارب والمقطورة.
تميز Fulton وDutton-Lainson بين عمليات السحب بالونش وتثبيت الحمل للنقل.
لذلك لا يحل السقاط المتعشق بالكامل محل منظومة الربط المطلوبة. [1] [2]
التشخيص دون إعادة العطل
تساعد الفروق التالية على تضييق السبب دون تعمد إعادة عطل خطير تحت الحمل.
| الملاحظة | المنطقة المحتمل وجود المشكلة فيها | الدلالة التشخيصية |
|---|---|---|
| محدد السقاط لا يبقى متعشقاً بالكامل | المحدد ومحور اللسان والنابض وعناصر الاحتجاز | قد لا تحافظ آلية القفل على موضعها المقصود |
| اللسان أو أسنان القفل مستديرة أو متشققة أو مكسورة | اللسان وعجلة السقاط | لا يمكن افتراض قفل عكسي موثوق |
| حركة المقبض غير طبيعية دون دوران أسطوانة منتظم | اتصال المقبض أو ترس القيادة أو العمود | قد يكون نقل العزم منقطعاً |
| أسنان مفقودة أو محاذاة تروس مشوهة بوضوح | الترس الصغير والرئيسي ومحور الأسطوانة والإطار | قد تكون مجموعة القيادة تالفة ميكانيكياً |
| الأسطوانة ثابتة لكن موضع الكابل أو الشريط يتغير | تثبيت الخط وطبقات اللف ووسيلة السحب | قد ينشأ الانزلاق الظاهر خارج السقاط |
| القارب يرجع مع بقاء موضع الأسطوانة والخط دون تغيير | مسند المقدمة والمساند وقاعدة الونش وهندسة التحميل | ينبغي فحص تموضع القارب على المقطورة |
| إطار مثني أو فتحات دعم الأعمدة مستطيلة بالتشوه | المكونات الإنشائية | غالباً لا يكفي تغيير اللسان وحده لاستعادة المجموعة |
| صدأ أو رواسب تقيد حركة اللسان | المحور والمكونات المجاورة | قد يكفي التنظيف فقط عند غياب الاهتراء أو تلف المادة |
قد يحدث أكثر من عطل في الوقت نفسه.
مثلاً قد تخلق قاعدة غير محاذية زاوية سحب غير مناسبة، بينما تكون الموثوقية الميكانيكية للونش المحمل فوق طاقته أو المهترئ أقل.
وجود مشكلة لا يستبعد الأخرى.
ما يجب فحصه بعد الاشتباه بانزلاق السقاط
إذا فشل الونش بالفعل في الحفاظ على الشد، فتجنب مواصلة تشغيله تحت الحمل.
الهدف هو حفظ أدلة العطل وتقييم المعدات دون الاعتماد على الآلية التالفة.
الخطوة 1 — ثبّت القارب بوسائل مستقلة
امنع القارب من الحركة باستخدام ترتيب دعم وتقييد مستقل ومناسب.
إذا ظل الونش مشدوداً، أو تعذر تثبيت القارب دون التعامل مع المعدات المعيبة، فاستعن بخدمة استرجاع أو صيانة مقطورات مؤهلة.
لا تفصل اللسان، أو تغير السرعة، أو تزيل المقبض، أو تفك الونش المعيب أثناء حمله للحمل.
الخطوة 2 — سجّل ما تحرك فعلياً
تشمل الملاحظات المفيدة:
- هل انعكست حركة الأسطوانة بوضوح
- هل خرج الكابل أو الشريط
- هل تحرك المقبض بصورة غير متوقعة
- هل تحركت قاعدة الونش أو مسند المقدمة
- هل تغير موضع القارب فقط بعد الخروج من الماء
- هل أعقبت المشكلة تركيباً حديثاً أو استبدالاً للخط أو صدمة
قد تساعد الصور الملتقطة من مكان آمن على إثبات هذه الفروق.
الخطوة 3 — افحص المكونات الظاهرة بعد إزالة الحمل
افحص اللسان المتاح وأسنان السقاط وتروس القيادة والأعمدة والمحدد واتصال المقبض وبنية التثبيت.
افحص أيضاً الكابل أو الشريط والخطاف وتثبيت الأسطوانة والمثبتات المحيطة.
ابحث عن أجزاء مكسورة أو تشوه أو حركة غير طبيعية أو تآكل أو تلف تلامس.
التزم بإجراءات الفحص المسموح بها من الشركة المصنعة. تتطلب إزالة المكونات الداخلية والتحقق الوظيفي تحت الحمل خدمة مؤهلة حيثما يلزم.
الخطوة 4 — اربط النتائج بالتصحيح اللازم
إذا كان الخط تالفاً والآلية ما تزال صالحة للخدمة، فقد يحل استبدال وسيلة السحب المعتمدة هذا الجزء من المشكلة.
إذا كان اللسان أو عنصر احتجاز معيباً، فتحتاج آلية القفل إلى إصلاح أو استبدال صحيح.
إذا تضررت أعمدة القيادة أو دعامات الإطار أو وصلات التروس الرئيسية، فقيّم مدى موثوقية إعادة المجموعة تقنياً وجدواها اقتصادياً.
لا تُعتبر شبهة فشل القفل محسومة للسحب مجدداً لمجرد أن الونش يدور بسلاسة دون حمل. [1] [2]
صيانة أم إصلاح أم استبدال؟
ليس كل صوت غير طبيعي سبباً لاستبدال الونش بالكامل. لكن فقدان القفل الموثوق عطل خطير.
قد تكفي الصيانة الدورية عندما:
- لا يوجد تلف إنشائي أو في مكونات القفل.
- يقيد تلوث سطحي آلية متاحة وسليمة فيما عدا ذلك.
- يكون التنظيف والتشحيم مسموحين للمكونات المتأثرة.
- يجتاز الونش الفحوص الوظيفية التي تطلبها الشركة المصنعة بعد الصيانة.
لا يعيد التنظيف أو التشحيم معدناً مفقوداً، أو نابضاً مكسوراً، أو أسنان قفل مشوهة.
يكون استبدال المكونات مناسباً عندما:
- يتلف نابض اللسان أو اللسان أو أحد مكونات السقاط.
- يتجاوز ترس أو عمود قابل للاستبدال حد اهترائه في الخدمة.
- تتوافر قطع وإجراءات إصلاح معتمدة للطراز الدقيق.
- تكون بقية بنية الونش سليمة.
يجب أن تطابق القطع البديلة التصميم الميكانيكي الأصلي، بما فيه شكل الأسنان والمادة واتصال العمود وعناصر الاحتجاز.
ليس اللسان أو الترس المشابه بصرياً قابلاً للتبادل بالضرورة.
يلزم الفحص المهني عندما:
- يحدث فشل القفل تحت الحمل.
- تكون محاذاة التروس أو تثبيت العمود أو دعم المحامل غير مؤكدة.
- تظهر أضرار بقاعدة الونش أو حامل التركيب أو هيكل المقطورة.
- يُحتمل تأثر أكثر من مكون ميكانيكي.
- لا يمكن إثبات العمل الموثوق بالفحوص المسموح بها.
يكون استبدال الونش بالكامل أفضل عندما:
- يكون الإطار مثنياً أو متشققاً أو مشوهاً بصورة دائمة.
- تتعرض دعامات الأعمدة أو فتحات التركيب لتشوه إنشائي.
- تتلف عدة مكونات حاسمة في القيادة.
- لا تتوافر قطع بديلة مناسبة ومعتمدة لعطل مؤكد.
- لا يمكن استعادة القفل الموثوق والتحقق منه.
- لا يناسب الونش الحالي حمل السحب الفعلي أو التطبيق.
يجب أن يطابق البديل الكامل واجهة التركيب وقدرة السحب وتكوين الخط وطريقة التشغيل والحيز المتاح لحركة المقبض.
قد يعيد تركيب ونش جديد دون إصلاح قاعدة مثنية أو هندسة سحب خاطئة إنتاج المشكلة.
GOODIN: مواصفات السلسلة الميكانيكية كاملة
لا يمكن لمصنعي المقطورات والتجار وموزعي قطع الاستبدال تقييم الونش اليدوي على أساس قدرة السحب المقننة أو نسبة التروس وحدهما.
يعتمد التكوين الموثوق على السلسلة الميكانيكية كاملة: المقبض وعمود القيادة والتروس واللسان والأسطوانة ووسيلة السحب وبنية التثبيت.
تقدم GOODIN ونشات يدوية بكابل بقدرات وتكوينات تروس مختلفة.
| المواصفة | GD-C1200 | GD-C2000 |
|---|---|---|
| قدرة السحب المقننة | 1,200 lb | 2,000 lb |
| نسبة التروس | 4:1 | 4:1 / 8:1 |
| تكوين السرعات | سرعة واحدة | سرعتان |
| عمل السقاط | ثنائي الاتجاه | ثنائي الاتجاه |
| الكابل | 4.5 mm × 8 m | 4.8 mm × 10 m |
| قوة الكسر | 1,800 lb | 3,000 lb |
يستخدم الطرازان بنية ونش يدوي ذي إطار ثابت، مع تروس ومكونات تحكم بالسقاط مكشوفة.
لا ينبغي اعتبار قيم قوة الكسر المنشورة أحمال تشغيل مسموحاً بها. ولا ينبغي كذلك الخلط بين السقاط ثنائي الاتجاه وفرامل تلقائية تحتفظ بالحمل.
لبرنامج استبدال أو توريد OEM، توصي GOODIN بفحص ثلاثة مجالات معاً.
أولاً: توافق القفل والقيادة
حدد اتجاه عمل السقاط المطلوب وترتيب التروس وعمل السحب الفعلي. يغير الطراز ثنائي السرعة الميزة الميكانيكية المتاحة، لكنه لا يلغي ضرورة التعشيق الآمن للسان.
ثانياً: ظروف التركيب
تأكد من تحمل القاعدة قوة السحب المتوقعة، ودخول الكابل إلى الأسطوانة بصورة صحيحة، وإمكان تدوير المقبض دون تداخل.
ثالثاً: متطلبات الفحص والخدمة
حدد مكونات القفل والقيادة الظاهرة التي تحتاج فحصاً، وقطع الغيار المعتمدة، والظروف التي تستلزم إخراج الوحدة من الخدمة.
للتجار الذين يتلقون شكاوى متكررة، يساعد حفظ الطراز الأصلي وصور حالة الأسنان واللسان وأدلة حركة الأسطوانة أو العمود وظروف التشغيل على التمييز بين اهتراء مكون منفرد ومشكلات التركيب أو التطبيق.
الونش الأكبر قدرة ليس تلقائياً الحل لسقاط ينزلق.
إذا كان السبب تعشيقاً خاطئاً أو أجزاء تالفة أو هندسة مقطورة غير مناسبة، فيجب معالجة هذه الظروف بصورة مستقلة عن قدرة السحب المقننة.
GD-C1200 — ونش كابل يدوي، 1,200 lb · GD-C2000 — ونش كابل يدوي بسرعتين، 2,000 lb · عرض ونشات مقطورات GOODIN. [4] [5]
الأسئلة الشائعة
لماذا يصدر الونش نقرات لكنه يظل ينزلق؟
تشير النقرات إلى حركة السقاط في كثير من الونشات، لكنها لا تضمن قفلاً موثوقاً.
قد يمنع لسان مهترئ أو أسنان تالفة أو نابض ضعيف أو محدد غير متعشق بصورة صحيحة الاحتفاظ الآمن. وفي ونشات الفرامل قد تسبب أعطال إضافية بالفرامل أعراضاً مشابهة.
توقف عن استخدام الونش إذا لم يحافظ على الشد بصورة موثوقة خلال التشغيل المخصص له.
هل يمكنني إصلاح لسان ينزلق بنفسي؟
قد يكون التنظيف الدوري والصيانة المعتمدة مناسبين لآلية غير محملة وغير تالفة.
يتطلب إصلاح مجموعة قفل معطلة مكونات خاصة بالطراز وإجراءً صحيحاً وتحققاً وظيفياً. لا تحاول أبداً تفكيك لسان معيب أو ضبطه والونش ما يزال تحت الحمل.
لماذا يدور المقبض لكن الكابل لا يسحب؟
تشمل الأسباب المحتملة اتصال مقبض مرتخياً أو ترس قيادة معطلاً أو واجهة عمود تالفة أو تثبيتاً غير آمن للكابل بالأسطوانة.
راقب هل تدور الأسطوانة أثناء الفحص دون حمل المسموح. ثباتها مع دوران المقبض يشير إلى نقل الحركة، بينما حركة الخط بالنسبة إليها تشير إلى التثبيت أو اللف.
هل يحتفظ ونش السرعتين بالحمل بأمان أكبر من ونش السرعة الواحدة؟
ليس بصورة متأصلة.
توفر السرعتان مجموعات مختلفة من الجهد اليدوي وسرعة استرجاع الخط. يبقى القفل الموثوق معتمداً على آلية السقاط الصحيحة وتعشيقها وحالة مكوناتها.
لا تعوض نسبة تروس أعلى أسنان قفل تالفة أو لساناً موضوعاً بصورة خاطئة.
إذا انزلق القارب إلى الخلف على المقطورة، هل أستبدل الونش؟
ليس بالضرورة.
حدد هل تنعكس حركة الأسطوانة، أم يتحرك القارب بالنسبة إلى مسند المقدمة بسبب موضع الدعم أو ترتيب الخط أو هندسة المقطورة.
إذا كان الونش معيباً ميكانيكياً، فيجب إصلاحه أو استبداله. وإذا كان سليماً لكن القارب يستقر بعيداً عن مسند المقدمة، فتحتاج إعدادات المقطورة وقيودها إلى الاهتمام.
الخلاصة: عمل المقبض لا يثبت عمل القفل
عندما ينزلق ونش يدوي تحت الحمل، تكون المهمة الأولى تحديد أين يُفقد التحكم في الحركة.
قد يسبب تعشيق غير كامل، أو أسنان قفل تالفة، أو مكونات قيادة مكسورة، أو تثبيت غير آمن للخط أعراضاً متداخلة. وقد تبدو حركة القارب الناتجة عن تغير الدعم أو هندسة غير مناسبة مشابهة دون أن تكون فشل سقاط.
يفصل الفحص السليم بين هذه الاحتمالات بواسطة حالات ميكانيكية قابلة للملاحظة، لا بتكرار زيادة قوة السحب.
إذا لم يحتفظ الونش بالشد بصورة موثوقة، فأخرجه من الخدمة. أصلح فقط المكونات والمجموعات التي يمكن استعادتها والتحقق منها، واستبدل الونش بالكامل عندما لا يمكن ضمان السلامة الإنشائية أو موثوقية القفل.
يصلح الونش اليدوي للاستخدام فقط عندما يعمل المقبض والتروس والسقاط والأسطوانة ووسيلة السحب وترتيب التركيب جميعاً كما ينبغي.
المصادر وقراءات إضافية
تعليمات الشركات تخص الطرازات المذكورة. مرجع DLB يتعلق بونشات الفرامل، ولا تُعد ضبطات فرامله تعليمات لونشات سقاط GOODIN. مثال المالك توضيحي، وليس حالة جرى التحقق منها بصورة مستقلة.
- Dutton-Lainson — ونشات السحب DLx — دليل المالك (206870)
- Fulton — ونش المقطورة F2 — تعليمات التركيب والتشغيل
- Dutton-Lainson — ونشات الفرامل DLB — دليل تشخيص الأعطال
- GOODIN — GD-C1200 — ونش كابل يدوي، 1,200 lb
- GOODIN — GD-C2000 — ونش كابل يدوي بسرعتين، 2,000 lb
- Dutton-Lainson — أسئلة تقنية — ونشات السحب والفرامل والتروس الدودية
لماذا يتسرب صندوق أدوات المقطورة المقاوم للطقس؟ تحديد نقطة دخول الماء الحقيقية
شريط ونش مقطورة القارب الجديد يتكدس على الأسطوانة: ما الذي يجب فحصه قبل استخدامه مجدداً؟
مقالات لها صلة
