غطاء صندوق أدوات المقطورة لا يغلق جيداً: تشوه التركيب أم المفصلات أم الدعامات الغازية؟
في هذا الدليل
يعمل صندوق أدوات ألمنيوم جديد للمقطورة بصورة مثالية داخل الورشة. يفتح غطاؤه بسلاسة، ويتعشق المزلاج، وتحافظ الدعامة الغازية على موضع الغطاء.
ثم يُركب الصندوق على المقطورة.
لا تعود إحدى الزوايا مستوية، ويحتاج المزلاج إلى ضغط إضافي كي يتعشق. قد يحتك الغطاء بالجسم أو يصعب إغلاقه أو يفقد تدريجياً قدرته على البقاء مفتوحاً.
ما الذي تغير؟
ليس بالضرورة أن يكون الغطاء أو الدعامة معيبين. فقد يغير التركيب على مساند غير مستوية محاذاة الصندوق. وتنتج المفصلات المرتخية أعراضاً مشابهة، بينما قد تعيق دعامة سيئة الموضع حركة الفتح حتى لو بقي هيكل الغطاء سليماً.
المهم هو التمييز بين مشكلة في هندسة الجسم، أو محاذاة المفصلات والمزلاج، أو الآلية التي تسند الغطاء.
استبدال الدعامة قبل هذا التمييز قد يترك السبب الأصلي دون حل، وقد يضيف أحياناً إجهاداً إلى آلية الفتح.
التركيب والصيانة · المقالة 04 · شخّص منظومة الفتح والإغلاق كاملة.
الأعراض: المحاذاة والإغلاق والإسناد
في يوليو 2026، نشرت الجهة الأسترالية المتخصصة GAS STRUTS دليلاً تقنياً بعنوان كيفية إصلاح تدلي غطاء صندوق الأدوات بسرعة [1].
يحدد الدليل أسباباً محتملة تشمل تآكل المفصلات وارتخاء نقاط التثبيت وتشوه هيكل الغطاء وتدهور الدعامات الغازية.
وتتمثل توصيته الأساسية في تحديد الجزء الذي يتعطل قبل تركيب دعامات بديلة أقوى.
هذا التمييز مهم خصوصاً لصناديق المقطورات.
توفر الدعامة أساساً قوة إسناد مضبوطة أثناء حركة الغطاء. ولا تضبط الشكل الصحيح للجسم، ولا تعوض تآكل المفصلات الشديد، ولا تضمن محاذاة المزلاج مع قطعة التعشيق المقابلة.
تأمل ثلاثة أعراض شائعة.
الغطاء مائل حتى عند إغلاقه بالكامل.
قد يكون السبب غطاءً منحنياً، أو مفصلة مزاحة، أو جسماً مشوهاً، أو مساند تركيب غير مستوية.
الغطاء يغلق بمحاذاة صحيحة لكنه لا يبقى مفتوحاً.
تصبح قوة الإسناد غير الكافية أو النهايات التالفة أو هندسة الإسناد الخاطئة أكثر احتمالاً.
الغطاء يستقر بالتساوي لكنه يحتاج ضغطاً مفرطاً لتعشيق المزلاج.
قد تكون المشكلة في التعشيق أو مقاومة الإغلاق أو عائق داخلي أو مشوار الدعامة.
يمكن أن تجتمع هذه المشكلات، لكن لا ينبغي معاملتها كعطل واحد.
ابدأ بالأعراض: هل يغلق الغطاء ويحاذي ويبقى مفتوحاً؟
قبل أي تعديل، راقب سلوك الصندوق بدقة.
يفصل الفحص المفيد بين أربع وظائف.
محاذاة الغطاء
هل يستقر الغطاء بالتساوي على فتحة الصندوق؟
قارن الزاويتين اليمنى واليسرى والحافة الأمامية وجانب المفصلات.
تشير الزاوية المرتفعة أو الفجوة القطرية إلى مشكلة هندسية أو في المفصلات، وليس مجرد ضعف الإسناد.
حركة الإغلاق
هل يتحرك الغطاء بسلاسة نحو موضع الإغلاق؟
قد يدل التعليق أو الاحتكاك أو الالتواء أو التوقف الصلب المفاجئ على تداخل أو سوء محاذاة أو تركيب غير مناسب للدعامة.
تعشيق المزلاج
هل تتعشق آلية القفل دون دفع الغطاء بالقوة جانبياً أو إلى أسفل؟
إذا بلغ الغطاء موضعه الصحيح ولم يتعشق مع القطعة المقابلة، فقد توجد مشكلة في محاذاة المزلاج.
لكن إذا تعذر وصوله لأن الغطاء مائل بوضوح، فالمشكلة أوسع من المزلاج وحده.
إسناد الغطاء المفتوح
هل يستطيع البقاء في موضع الفتح المحدد؟
إذا كان يغلق بصورة صحيحة ثم يسقط بشكل غير متوقع بعد فتحه، فقد يكون الإسناد غير كافٍ.
ينبغي فحص الدعامات وحواملها ووزن الغطاء الأصلي.
عند الشك في الإسناد، ثبت الغطاء بمسند مستقل ومستقر قبل الفحص. لا تعتمد على الدعامة المعطلة أو على شخص يمسك الغطاء. أبعد اليدين عن نقاط الانحشار؛ وإذا تعذر توفير إسناد ووصول آمنين، توقف واطلب خدمة فنية مؤهلة.
تكون مجموعة هذه الملاحظات أكثر فائدة من الاعتماد على عرض منفرد.
تشوه التركيب والفجوات
نعم. قد يكون الصندوق مجمعاً بصورة صحيحة ثم يتشوه عند تثبيته على سطح غير مناسب.
يهم ذلك خصوصاً الصناديق الخفيفة ذات الألواح الكبيرة نسبياً والفتحة الواسعة.

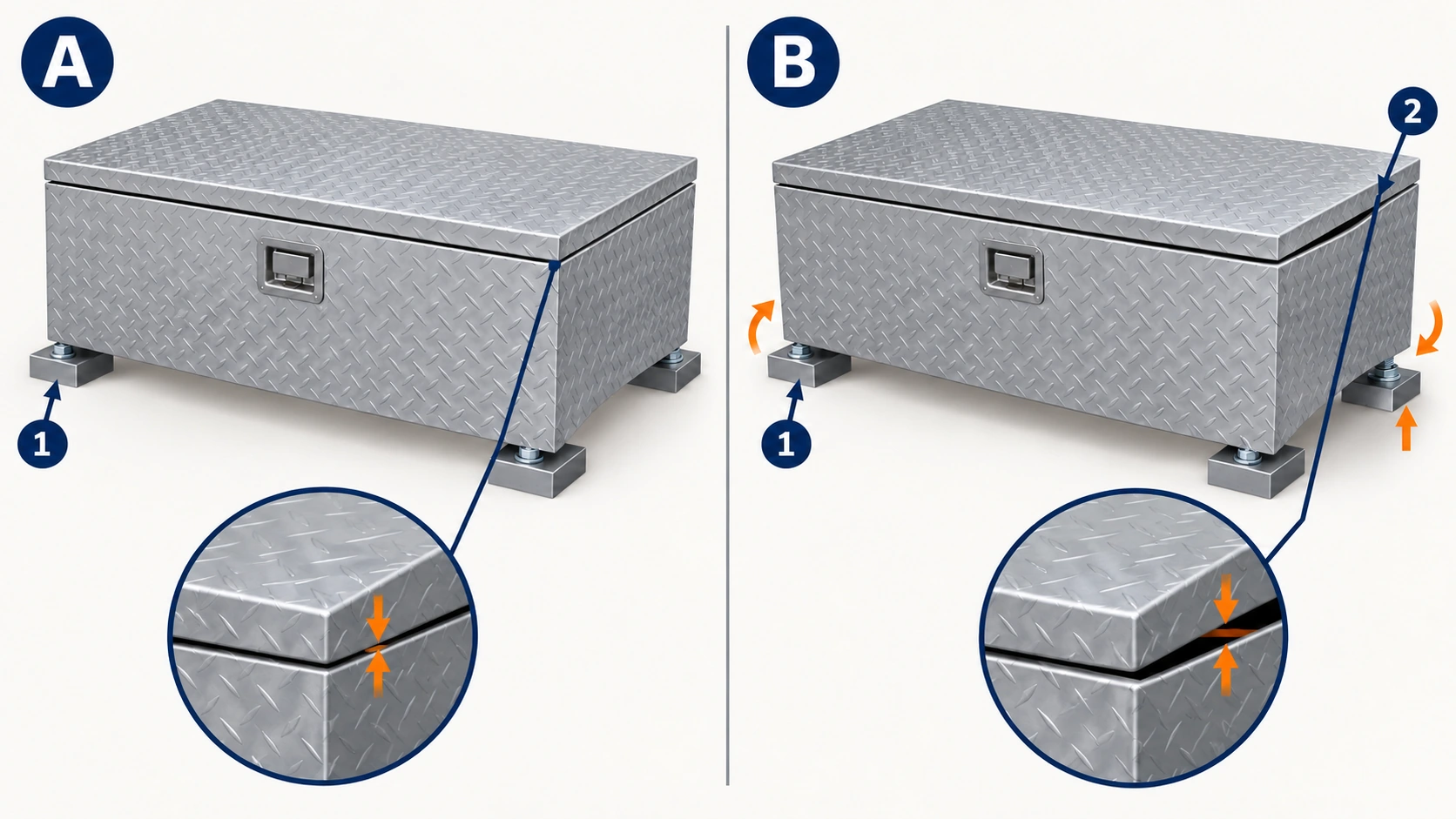

المساند غير المستوية تولد قوى التواء
تخيل ذراع مقطورة عليه حاملان وعدة مواضع تثبيت.
إذا لم تقع نقاط التلامس المطلوبة في مستوى واحد، فقد يفرض شد الصندوق عليها التواءً. وميل الصندوق الكامل كجسم صلب لا يساوي تشوه هيكله.
قبل التركيب يحتفظ الصندوق بشكله الأصلي. وعندما تسحب المثبتات اللوح السفلي بإحكام على الحاملين، تنتقل قوى إلى الجسم.
وفقاً للبنية وترتيب المساند، قد يلتوي الجسم قليلاً.
عندئذ قد لا يحتفظ الغطاء وخط المفصلات بموضعيهما النسبيين السابقين.
يمكن أن ينتج عن ذلك ارتفاع زاوية، أو فجوة محيطية غير منتظمة، أو سوء محاذاة المزلاج.
لا يشترط أن يكون التغير واضحاً جداً بصرياً.
فانزياح صغير في الأبعاد قد يكفي لمنع لسان المزلاج من دخول فتحة التعشيق المقصودة.
الشد الموضعي المفرط قد يشوه الجسم
تنقل مثبتات التركيب القوة إلى الصندوق عبر نقاط تلامس محددة.
إذا افتقرت تلك النقاط إلى الإسناد أو توزيع الحمل المناسب، فقد يشوه الشد المفرط اللوح محلياً.
تشمل النتائج المحتملة:
- انخفاضات حول مثبتات التركيب
- خروج اللوح السفلي عن مستواه الأصلي
- تشوه قرب زاوية أو شفة في الجسم
- تغير المحاذاة بين الغطاء والمزلاج
- زيادة الإجهاد على المفصلات وحوامل الإسناد
قد يؤدي شد المثبتات نفسها أكثر إلى تفاقم الحالة.
كيف تميز التشوه المرتبط بالتركيب؟
ابحث عن أدلة تربط توقيت المشكلة ومكانها بنظام التركيب.
أهم المؤشرات:
- كان الغطاء يعمل طبيعياً قبل التركيب.
- ظهرت المشكلة فور شد المثبتات.
- تختلف الفجوة قطرياً عبر الفتحة.
- تظهر زاوية الجسم أو قاعدة التثبيت تشوهاً موضعياً.
- تتغير مشكلة الإغلاق بعد تصحيح التركيب على يد مختص.
يمكن أن تكشف مسطرة استقامة على الشفاه والحواف المتاحة عن تقوس أو عدم انتظام ظاهر.
القياس في عدة مواضع أفيد من النظر إلى زاوية واحدة.
ما الذي ينبغي تصحيحه؟
إذا بقي الهيكل سليماً لكن المساند غير مستوية، ينبغي تصحيح ترتيب الإسناد وطريقة التثبيت المحددة.
الحوامل والأسطح المناسبة وتوزيع الحمل أفضل من إجبار المزلاج على تعويض جسم ملتوي.
يجب أن يحافظ التعديل على تثبيت الصندوق بأمان بالمقطورة. لا ترخِ الوصلات الهيكلية ثم تواصل السحب مع إسناد غير كافٍ.
إذا بقي التشوه بعد تصحيح التركيب، فقد يحتاج الغطاء أو الجسم إلى إصلاح إضافي أو استبدال.
تحقق من انتظام الفجوات بين الغطاء والجسم
توفر الفجوة مؤشراً عملياً إلى المحاذاة.
ينبغي تقييمها وفق التصميم المقصود، لا وفق قياس خلوص عام مفترض.
تختلف أشكال الأغطية وترتيبات المفصلات والحشيات بين الصناديق.
زاوية أمامية مرتفعة
إذا كانت زاوية أعلى بوضوح، فقد يكون السبب التواء الجسم، أو تشوه الغطاء محلياً، أو عدم انتظام مواضع المفصلات.
راقب جانب المفصلات أيضاً.
إذا بقي خطها مستقيماً مع اختلاف الزوايا الأمامية، فافحص هندسة الغطاء والجسم.
إذا تحرك موضع مفصلة بوضوح، فقد تكون نقطة تثبيتها السبب.
ارتفاع الحافة الأمامية كلها
قد تشير الحافة المرتفعة بانتظام إلى عدم بلوغ الغطاء موضع الإغلاق المحدد.
تحقق من محتويات عالقة، أو شريط حافة مزاح، أو عائق قرب المزلاج، أو دعامة لا تنضغط خلال المشوار المطلوب.
لذلك لا تثبت الفجوة المنتظمة دائماً وجود تلف هيكلي في الغطاء.
احتكاك الغطاء بأحد الجانبين
قد يدل تماس الحافة بالجسم على سوء محاذاة المفصلات أو انزياح جانبي أو تشوه.
الاحتكاك المتكرر قد يتلف التشطيب والأسطح المتقابلة وأجزاء الإغلاق.
إجبار الغطاء على تجاوز التداخل يزيد أحمال المفصلات والتثبيت.
الغطاء مستقيم لكنه صعب الإغلاق
إذا بلغ الفتحة دون التواء ظاهر، افحص المزلاج والدعامة قبل افتراض ضرر هيكلي.
موضع بداية المقاومة يوفر دليلاً إضافياً.
المقاومة عند التعشيق النهائي تختلف عن المقاومة التي تتزايد تدريجياً خلال كامل الحركة.
محاذاة المزلاج وفحص المفصلات
يعتمد المزلاج على الموضع النسبي للخطاف المتحرك وقطعة التعشيق الثابتة.
يجب أن يظلا متحاذيين عندما يبلغ الغطاء موضع الإغلاق المقصود.
تغييرات صغيرة في أي منهما قد تصعب الإغلاق.
سوء محاذاة قطعة التعشيق
تستخدم بعض المزاليج قطعة مقابلة أو لوحة أو قضيباً قابلاً للتعديل.
إذا تحركت القطعة، فقد يصطدم اللسان بحافتها بدلاً من دخول موضع القفل.
الأعراض المعتادة:
- يبدو الغطاء مستقراً لكنه لا يقفل.
- يعمل المزلاج فقط عند دفع الغطاء جانبياً.
- يظهر صوت احتكاك أو تماس معدني قرب القطعة المقابلة.
- يختلف عمل المقبض بين الفتح والإغلاق.
حيث يسمح التصميم، يمكن للتعديل استعادة موضع التعشيق المحدد.
لكن تعديل القطعة المقابلة لا ينبغي أن يخفي تشوه الغطاء أو الجسم.
أجزاء مزلاج متآكلة أو تالفة
قد يفشل المزلاج بسبب تلف داخلي أو تآكل أو نوابض مكسورة أو حركة مفرطة في التثبيت.
إذا كانت الآلية نفسها لا تعمل، فمن غير المرجح أن يكون تحريك القطعة المقابلة حلاً موثوقاً.
مقاومة الحشية مقابل العائق الميكانيكي
تولد الحشية القابلة للانضغاط عادة بعض المقاومة عند الإغلاق.
يجب أن تتوافق المقاومة مع تصميم المزلاج.
إذا كانت الحشية البديلة أسمك من الأصلية أو موضوعة خطأ، فقد لا يصل المزلاج إلى نقطة التعشيق المصممة.
لا يعني ذلك جواز قص الحشية أو سحقها بقوة مفرطة.
تحقق من توافق الحشية وترتيب المزلاج.
إذا اصطدم الغطاء بعائق صلب قبل بلوغ الحشية موضعها المقصود، فالعائق هو المشكلة الأساسية، لا الحشية.
تحقق من حدوث القفل فعلياً
دوران المفتاح أو عودة المقبض إلى موضعه لا يثبت بالضرورة اكتمال التعشيق.
افحص التعشيق الحقيقي وفق تصميم المزلاج.
أي صندوق يبدو مغلقاً ثم يعاود الفتح بسبب عدم التعشيق الصحيح يجب تصحيحه قبل الاستخدام على الطريق.
كيف تسبب المفصلات المتآكلة تدلي الغطاء وسوء محاذاته؟
تتحكم المفصلات في مسار حركة الغطاء.
عندما تتغير هندستها، قد لا يتبع الغطاء مسار الفتح والإغلاق الأصلي.
توجد عدة آليات عطل مختلفة.
مثبتات المفصلات المرتخية
قد تسهم اهتزازات الطريق والتشغيل المتكرر في الارتخاء عندما يكون التثبيت غير مناسب أو متدهوراً.
قد تتحرك المفصلة تحت وزن الغطاء، فتهبط الحافة الحرة أو تنزاح جانبياً.
دليل الفحص: حركة ظاهرة بين جناح المفصلة وسطح تركيبه، لا داخل المحور نفسه.
إذا بقيت المثبتات ومادة الإسناد سليمة، فقد يعالج استرداد التثبيت المعتمد المشكلة.
إذا اتسعت الثقوب أو تلف اللوح، فقد لا يحقق الشد وحده إصلاحاً دائماً.
محاور المفصلات المتآكلة
يسمح التآكل المفرط للمحور بحركة بين أجزاء المفصلة.
قد يتدلى الغطاء نحو المزلاج، أو يتغير موضعه بين الرفع والإغلاق.
يهم ذلك خصوصاً الصناديق كثيرة الفتح.
دليل الفحص: خلوص في المفصل بينما يظل الجناحان مثبتين بإحكام.
إذا تجاوز التآكل الحالة المقبولة لدى المصنع، فقد يكون استبدال المفصلة أفضل من التعويض بتعديل المزلاج.
أجنحة منحنية أو مفصلة مستمرة تالفة
تستخدم بعض الصناديق مفصلات منفصلة، بينما تستخدم أخرى مفصلة مستمرة على معظم عرض الغطاء.
قد تشوهها الصدمات أو الحمل المفرط على الغطاء المفتوح.
قد تعلق المفصلة المنحنية عند زوايا معينة رغم أن الغطاء يبدو شبه محاذٍ عند الإغلاق.
وفي المفصلة المستمرة، قد يؤثر ضرر عند أحد الطرفين في حركة الغطاء كلها.
تلف البنية الحاملة للمفصلة
قد تكون المفصلة سليمة، لكن الصاج أو التدعيم تحتها متشقق أو مشوه أو منفصل.
هذا مستوى مختلف من العطل.
استبدال المفصلة وحدها لا يعيد هندسة تثبيتها إذا لم تعد المادة الحاملة تتحمل الحمل.
يجب تقييم الضرر الهيكلي قبل تركيب الأجزاء البديلة.
عندما يفشل إسناد الغطاء المفتوح
توفر الدعامة قوة تساعد على رفع الغطاء وإسناده ضمن نطاق الحركة المصمم.
تشيع خصوصاً في صناديق الألمنيوم ذات الفتح العلوي.
قد يتدهور أداؤها مع الزمن بسبب فقد الضغط أو تآكل مانع التسرب أو الصدأ أو التلف الميكانيكي أو الأحمال غير المناسبة.
علامات ضعف الإسناد
تشمل الأعراض المحتملة:
- يصبح رفع الغطاء أثقل بوضوح.
- لا يحافظ على زاوية الفتح المحددة.
- يهبط ببطء بعد رفعه.
- تصبح حركة الفتح غير منتظمة.
- تتغير قوة الإسناد كثيراً بعد الاستخدام الطويل.
- يظهر قضيب منحنٍ أو نهاية تالفة أو عيب آخر.
قد تبدو الدعامة الضعيفة سليمة خارجياً.
لذلك ينبغي تقييم فقد الإسناد من السلوك والهندسة المركبة، لا من المظهر فقط.
لماذا قد تتعطل؟
تعتمد الدعامة على أسطوانة مضغوطة وقضيب ونظام إحكام داخلي.
قد يخفض تآكل مانع تسرب القضيب أو تلفه ضغط الغاز، فتقل قوة التمدد المتاحة.
الغبار والصدأ والخدوش على القضيب تسرع تلف الإحكام.
تحدد الشركة المصنعة SUSPA الأحمال الجانبية وتلف القضيب والاهتزاز الشديد بوصفها عوامل تقلل العمر التشغيلي. [2]
لهندسة التركيب أهمية أيضاً.
إذا ساءت محاذاة النهايات، قد تتعرض الدعامة لقوى جانبية بدلاً من الحمل المحوري الأساسي المصممة له.
هل يمكن إصلاحها؟
عادة تُستبدل النوابض الغازية التقليدية المحكمة، ولا تُفتح لإصلاحها داخلياً في الموقع.
تؤكد SUSPA أن منتجاتها غير مصممة للتفكيك الروتيني أو الإصلاح الداخلي. [2]
يمكن صيانة الحوامل الخارجية والمثبتات المتوافقة منفصلة بحسب التصميم.
إذا انحنى القضيب أو تلفت الأسطوانة أو ضاعت قوة الإسناد المطلوبة، استخدم بديلاً مطابق المواصفات.

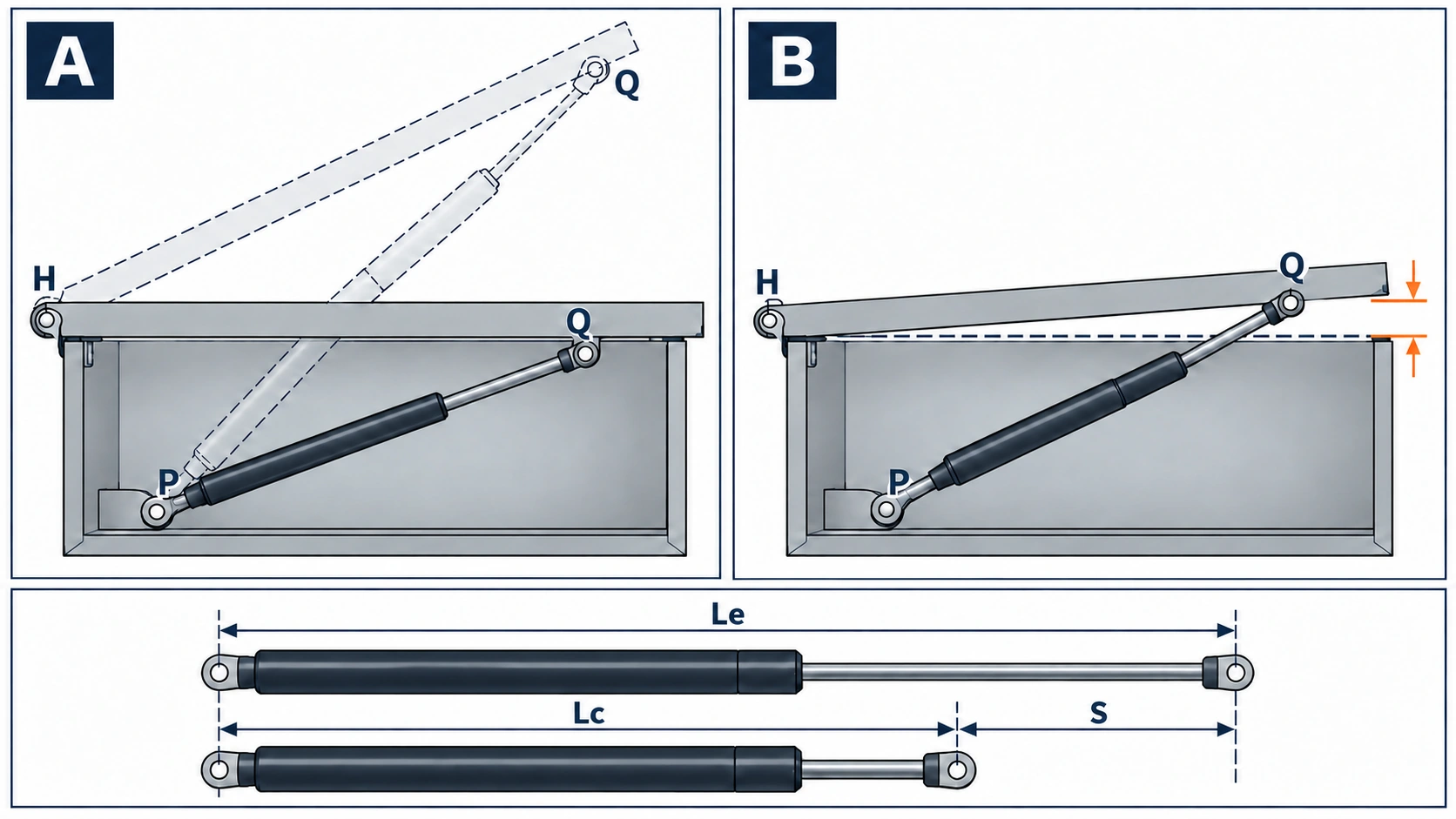

قوة الدعامة وهندستها ومطابقة البديل
لا يعني عطل الدعامة دائماً ضعف القوة.
قد يسبب البديل غير المناسب مشكلة مختلفة تماماً: صعوبة الإغلاق أو استحالته.
قوة اسمية مفرطة
تتوفر الدعامات بقوى تمدد مختلفة، غالباً بوحدة نيوتن (N).
اختيار قوة أعلى دون مراعاة الغطاء وهندسته قد يسبب مقاومة إغلاق مفرطة.
وقد يزيد الأحمال على نقاط تثبيت الغطاء والمفصلات.
الدعامة الأقوى ليست تحسيناً عاماً لكل الحالات.
طول مضغوط غير صحيح
يجب أن تسمح الدعامة ببلوغ الإغلاق دون الاصطدام بنهاية مشوار الانضغاط.
إذا كان طولها المضغوط كبيراً، فقد يتوقف الغطاء عند حاجز صلب قبل الإغلاق الكامل.
قد تبدو الفجوة المتبقية مشكلة في المزلاج أو المفصلة.
لكن القيد الحقيقي هو آلية الدعم المركبة.
إجبار الغطاء مراراً قد ينقل أحمالاً كبيرة إلى الحوامل والمفصلة والجسم.
طول ممتد أو مشوار غير صحيح
يجب أيضاً أن تتوافق الدعامة مع موضع الفتح المحدد.
إذا بلغت حد التمدد قبل زاوية الفتح المصممة، فقد تحمل النهايات ونقاط التثبيت قوى غير مقصودة.
يحتاج الصندوق إلى ترتيب مناسب لتحديد الفتح. ولا يجوز جعل البديل مصداً هيكلياً مرتجلاً.
موضع الحامل غير المناسب
يعتمد الأداء على مواضع التثبيت بالنسبة للمفصلة.
ينتج عزم الإسناد الفعال من قوة الدعامة والمسافة العمودية بين خط تأثيرها ومحور المفصلة.
لذلك تتصرف دعامتان متماثلتان بشكل مختلف إذا اختلفت مواضع الحوامل.
قد لا يوفر الحامل القريب جداً من المفصلة ذراع عزم كافياً في جزء من الحركة.
وقد تولد زاوية غير مناسبة تعليقاً أو حركة سيئة أو تآكلاً مبكراً.
أهمية الهندسة الأصلية
إذا عمل الغطاء سابقاً ولم تُستبدل الدعامة، فتحقق من تحرك الحامل أو تغير هندسة الغطاء قبل طلب قوة مختلفة.
إذا بدأت المشكلة فور الاستبدال، فقارن طول البديل وقوته ونهاياته وموضعه بالمواصفات الأصلية.
ينبغي أن يعيد البديل الصحيح الحركة المقصودة، لا أن يعوض هيكل تثبيت تالفاً. [3]
ما الذي يجب فحصه قبل طلب بديل؟
مطابقة الطول الإجمالي وحده لا تكفي.
يجب أن تتوافق الدعامة مع آلية الفتح كاملة.
| معيار البديل | أهميته |
|---|---|
| القوة الاسمية (N) | تحدد قوة التمدد المتاحة |
| الطول الممتد | يجب أن يتيح القياس بين مركزي التثبيت موضع الفتح المطلوب |
| الطول المضغوط | يجب أن يسمح القياس بين المركزين وخلوص النهاية المحدد بالإغلاق الكامل |
| المشوار | يحدد حركة القضيب المتاحة باستخدام مراجع قياس متسقة |
| النهايات | يجب أن تطابق الحوامل والوصلات المصممة |
| اتجاه التركيب | يؤثر في تزييت مانع التسرب وخصائص التشغيل |
| عدد الدعامات | يحدد توزيع قوة الإسناد |
| هندسة الحوامل | تحدد ذراع العزم والمشوار والخلوص |
| المواصفات البيئية | يجب أن تلائم الماء والأوساخ والحرارة والاهتزاز |
طابق المواصفات عندما لا تتغير المنظومة
إذا كانت المنظومة الأصلية تعمل ووزن الغطاء والمفصلات ونقاط التثبيت لم تتغير، فرقم الجزء الحالي أفضل بداية عادة.
طابق القوة وأبعاد المشوار وتفاصيل الاتصال المحددة.
أعد الحساب بعد تعديل الغطاء
قد يتغير وزن الغطاء أو مركز ثقله بعد التعديل.
مثلاً، تغير الملحقات المثبتة عليه عزم الإسناد المطلوب.
عندئذ يُختار البديل وفق الوزن الجديد ومركز الثقل ومحور المفصلة والمساحة المتاحة.
زيادة القوة وحدها لا تثبت السلوك الصحيح عبر قوس الفتح كله.
التصميم ذو دعامة واحدة يختلف عن ذي الدعامتين
تستخدم بعض الصناديق الصغيرة دعامة مركزية واحدة، وقد تستخدم الأكبر دعامتين.
قد يناسب استبدالهما كزوج متطابق إذا كانتا بالعمر نفسه وتدهورت إحداهما.
لكن لا تُطبق هذه الممارسة عشوائياً على منتج بدعامة واحدة أو تصميم تختلف فيه القوى والمواضع.
حافظ على التكوين المقصود للطراز الفعلي.
اتجاه الدعامة
يوصي المصنعون عادة بأن يكون القضيب إلى أسفل في الحالة المركبة المعنية، لدعم تزييت مانع التسرب الداخلي.
توجد استثناءات بحسب التطبيق.
اتبع الدعامة المختارة وتصميم الصندوق، لا قاعدة عامة لكل غطاء.
لا تقطع الدعامة المضغوطة أو تثقبها أو تسخنها أو تمسك قضيبها بمشبك أو تحاول فتحها. لا تفصلها عن غطاء غير مسنود ولا تحاول ضغطها يدوياً لأخذ قياس. استخدم الرسم وإجراء الخدمة المعتمد؛ ويتولى فني مؤهل الإزالة أو العزل عند الحاجة. [3]
سبع خطوات وجدول تشخيص
أفضل ترتيب للتشخيص يبدأ بالصندوق الكامل ثم ينتقل إلى الأجزاء.
هذا يمنع الاستبدال غير الضروري.
الخطوة 1 — أسند الغطاء وأزل العوائق الداخلية
أوقف المقطورة على أرض ثابتة وأسند الغطاء مستقلاً إذا كانت آلية دعمه غير موثوقة.
تحقق من الأدوات والصواني والكابلات وغيرها مما قد يعوقه.
وجود قطعة في غير موضعها احتمال بسيط يستحق الاستبعاد قبل فحص الآلية.
الخطوة 2 — قارن هندسة الغطاء والجسم
راقب موضع الإغلاق الطبيعي دون إجبار القفل.
قارن ارتفاع الزوايا والفجوات ومحاذاة المفصلات الظاهرة.
إذا كان الغطاء ملتوياً أو زاوية مرتفعة، فافحص المساند والجسم أولاً.
الخطوة 3 — تحقق من نظام التركيب
افحص نقاط التثبيت المتاحة بحثاً عن دعم غير مستوٍ أو تشوه أو حوامل تالفة أو حركة مثبتات.
انتبه للمشكلات التي ظهرت فور التركيب أو بعد تغيير حامل.
عند تصحيح المساند، حافظ على دعم الصندوق كله وتثبيته بأمان.
الخطوة 4 — افحص المفصلات
مع إسناد الغطاء جيداً، افحص الأجنحة والمحاور والمثبتات وأسطح التركيب.
ميز حركة المفصل الداخلية عن حركة مجموعة المفصلة بالنسبة للجسم.
التآكل الظاهر والانحناء يشيران إلى الاستبدال؛ وتلف المادة الحاملة يتطلب تقييماً هيكلياً منفصلاً.
الخطوة 5 — افحص المزلاج والقطعة المقابلة
ابحث عن علامات تماس أو سوء محاذاة أو تلف ظاهر.
إذا كان الغطاء مستقيماً لكن المزلاج لا يصيب القطعة المقابلة، فقد يكفي تعديل مسموح.
إذا كان الغطاء مشوهاً، صحح الهندسة قبل إعادة تموضع المزلاج.
الخطوة 6 — افحص عمل الدعامة وتوافقها
افحص الدعامة والحوامل المتاحة بحثاً عن تلف أو انحراف أو تداخل.
سجل إن كان الغطاء يسقط عند الفتح أو يعلق أثناء الحركة أو يتوقف بصلابة قرب الإغلاق.
يساعد النمط في التمييز بين ضعف الدعم وخطأ الطول أو القوة أو هندسة الحوامل.
الخطوة 7 — تحقق من التشغيل بعد الإصلاح
بعد تصحيح السبب، تأكد من أن الغطاء:
- يتحرك عبر نطاقه المصمم دون تعليق
- يبقى مسنوداً كما هو مقرر
- لا يجهد المفصلات أو الحوامل بصورة غير طبيعية
- يصل إلى الإغلاق دون قوة مفرطة
- يعشق المزلاج بأمان
- لا يتداخل مع المقطورة أو المعدات المجاورة
الإصلاح الناجح يعيد وظيفة الفتح والإغلاق كاملة، لا عرضاً واحداً فقط.
ماذا تعني نتائج الفحص؟
| الحالة الملحوظة | المجالات الأهم للفحص | الدلالة التشخيصية |
|---|---|---|
| ارتفاع زاوية بعد التركيب | الحوامل وهندسة الجسم ونقاط التثبيت | احتمال تشوه ناتج عن التركيب |
| فجوة غير منتظمة قبل التعشيق | المفصلات وإطار الغطاء والفتحة | مشكلة محاذاة أو بنية |
| الغطاء مستقيم لكن المزلاج لا يصيب المقابل | المزلاج والقطعة المقابلة والتثبيت المحلي | قد يلزم تعديل أو استبدال |
| احتكاك جانب أثناء الحركة | المفصلات والمحاذاة الجانبية والتشوه | تغير مسار الفتح |
| يغلق طبيعياً ثم يسقط مفتوحاً | الدعامة وهندسة تثبيتها | ضعف الإسناد مرجح |
| صعوبة شديدة بعد استبدال الدعامة | القوة والطول المضغوط والحوامل | البديل قد يكون غير متوافق |
| توقف صلب قبل الإغلاق الكامل | المشوار وتداخل الحوامل والعوائق | يلزم تصحيح التداخل الميكانيكي |
| حركة الجناح على سطح التركيب | مثبتات المفصلة واللوح الحامل | سلامة التثبيت قد تكون متأثرة |
| حركة مفرطة في المحور | مفصل المفصلة | التآكل قد يتطلب استبدالاً |
| حامل أو لوح متشقق أو منحنٍ دائماً | المجموعة الهيكلية | استبدال جزء وحده قد لا يعيد الوظيفة |
هذه مؤشرات وليست أحكاماً تلقائية.
مثلاً، قد تضعف الدعامة لتدهور الإحكام بينما يكون حاملها منحرفاً أيضاً.
استبدالها دون تصحيح الحامل قد يقصر عمر البديل.
التعديل والاستبدال وظروف التشغيل
يعتمد القرار على إمكان استعادة الهندسة الأصلية ووظيفة الأجزاء.
صيانة أو تعديل اعتيادي
قد يكفي تصحيح محدود عندما:
- يبقى الجسم والغطاء سليمين هيكلياً.
- تتحرك قطعة تعشيق قابلة للتعديل من موضعها.
- ترتخي المثبتات المتاحة دون تلف الثقوب.
- تعيق الأوساخ أو المحتويات الموضوعة خطأ الإغلاق.
- يحتاج جزء متوافق قابل للصيانة إلى تعديل معتمد.
بعد التصحيح يجب أن تعمل الآلية طبيعياً عبر كامل نطاقها.
استبدال الأجزاء الفردية
قد يناسب عندما:
- يتآكل محور المفصلة أو مجموعتها بشدة.
- يتلف المزلاج أو يفقد التعشيق الموثوق.
- تفقد الدعامة قوة الدعم المطلوبة.
- يتلف القضيب أو الأسطوانة أو النهاية.
- يتعطل الحامل مع بقاء الجسم المحيط سليماً.
يجب أن تطابق البدائل هندسة الطراز وأحماله.
الحاجة إلى فحص هيكلي
يلزم فحص إضافي عندما:
- تستطيل الثقوب أو تتمزق.
- تتشقق منطقة تثبيت المفصلة.
- تلتوي فتحة الجسم بوضوح.
- يتشوه إطار الغطاء دائماً.
- تنفصل الوصلات الملحومة أو المجمعة.
- تعجز الحوامل عن إسناد الصندوق بأمان.
في هذه الحالات قد لا تحل المفصلات أو الدعامات الجديدة المشكلة.
استبدال الغطاء أو الصندوق عند الضرورة
قد يناسب الغطاء البديل إذا بقي الجسم سليماً وكان تلف الغطاء دائماً وتوفر بديل متوافق.
يصبح استبدال الصندوق الكامل أنسب عند فقد سلامة الهيكل أو تعذر استعادة الهندسة بثقة أو انتشار الضرر في نقاط تثبيت حرجة متعددة.
لا ينبغي استخدام صندوق لا يغلق ويقفل بموثوقية لنقل معدات غير مؤمنة أثناء السير.
كيف تسرع ظروف تشغيل المقطورة هذه المشكلات؟
الصندوق الذي يعمل بعد التركيب يظل يتعرض لأحمال أثناء التشغيل العادي.
اهتزاز الطريق
قد يؤثر الاهتزاز المتكرر في المثبتات والحوامل والوصلات المتحركة.
تعتمد المخاطر على التركيب والبيئة والحالة الميكانيكية.
تشمل الفحوص الدورية تثبيت المفصلات الظاهر وتعشيق المزلاج ومثبتات التركيب.
كثرة الفتح والإغلاق
قد تُفتح صناديق الفنيين والمقاولين مرات عديدة يومياً.
الحركة المتكررة تسرع تآكل المفصلات والمزاليج.
وقد يتراجع أداء الدعامة خلال عمرها التشغيلي.
محتويات ثقيلة وأحمال تركيب
الأدوات الكثيفة تزيد القوى على المساند أثناء السير.
إذا سمح نظام الإسناد بتشوه الجسم، فقد تفقد الفتحة محاذاتها تدريجياً.
يجب أن يبقى وزن المحتوى ضمن سعة الصندوق ونظام التركيب المحددة.
أوساخ ومياه وبيئات ساحلية
قد يقيد التلوث حركة المزلاج ويزيد تآكل المفصلات.
الصدأ أو تلف سطح القضيب يضعف إحكام الدعامة.
في البيئات المكشوفة، يجب الحفاظ على حرية الحركة والتثبيت الآمن والهندسة الصحيحة.
تداخل المعدات المجاورة
يجب إبقاء نطاق فتح الغطاء خالياً من المعدات.
ملامسة لوح هيكل أو عجلة احتياطية أو رف أو جزء آخر تحمل المفصلات والحوامل مراراً في اتجاه غير مقصود.
الخلوص الصحيح بعد التركيب جزء من موثوقية الآلية على المدى الطويل.
GOODIN: تقييم المنظومة المركبة
بالنسبة للمصنعين والموزعين وموردي خدمات ما بعد البيع، الصندوق أكثر من حاوية ألمنيوم.
تعتمد فائدته الطويلة على عمل الغطاء والمفصلات والقفل والدعامة والتركيب معاً.
تشمل مجموعة GOODIN ترتيبات مختلفة للجسم والفتح. ومن أمثلتها GDA006، صندوق ألمنيوم لذراع المقطورة.

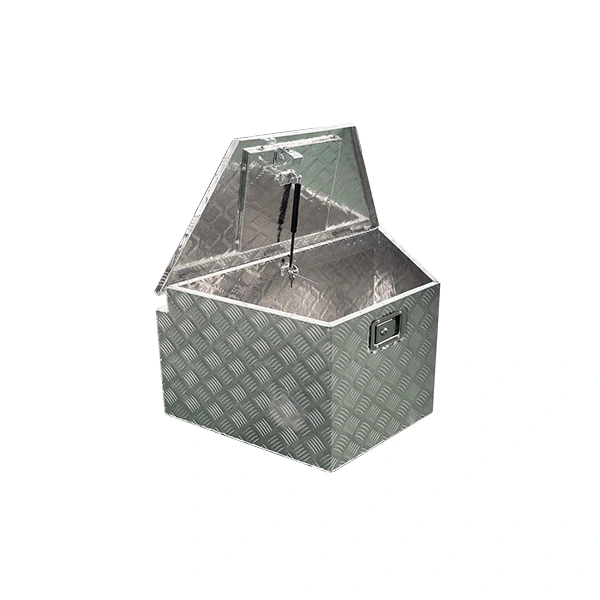

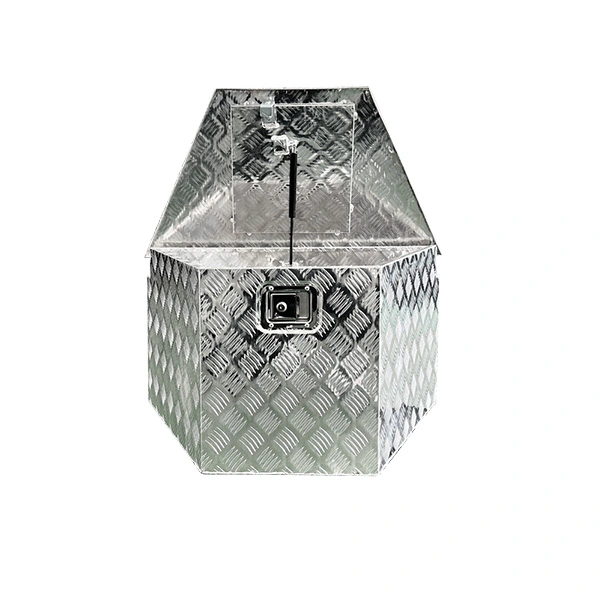

GOODIN GDA006 — صندوق بغطاء علوي
يستخدم GDA006 جسماً متدرج العرض من لوح ألمنيوم بارز النقشة، وغطاءً علوياً، ودعامة مركزية، ومزلاجاً أمامياً غائراً بمفتاح.
أبعاده الخارجية المنشورة 830 × 490 × 460 mm. [4]
هذه السمات المرئية لا تحدد القوة أو الطول أو المشوار أو مواصفات النهايات أو عزم التثبيت المسموح أو حدود خدمة المفصلات والمزلاج. احصل على الرسم الحالي وتعريف الأجزاء قبل اعتماد البديل.
تنتج عنها اعتبارات مهمة للتركيب والخدمة.
إسناد التركيب
يمكن تقييم الجسم المتدرج للتخزين على الذراع، لكن يجب أن تحافظ نقاط الدعم الفعلية على شكله.
هندسة فتح الغطاء
تسند الدعامة المركزية الغطاء. ويجب الحفاظ على موضعها ومشوارها عند الاستبدال.
تعشيق المزلاج
يجب أن يحاذي المزلاج الأمامي بصورة صحيحة بعد تثبيت الجسم على مسانده.
خلوص التشغيل
يجب أن يفتح الغطاء دون اصطدام بالمعدات، وأن تبقى الحركة سلسة طوال الدورة.
ما الذي يجب أن يحدده مشترو التصنيع الأصلي والموزعون؟
للطلبات المتكررة أو البرامج المخصصة، تساعد المعلومات التالية في تقليل الشكاوى:
| مجال المواصفات | معلومات مفيدة |
|---|---|
| هندسة الجسم | أبعاد الجسم والغطاء وترتيب المفصلات |
| نظام التركيب | نقاط معتمدة وأسطح إسناد وترتيب الحوامل |
| الدعامة الغازية | القوة والطول والمشوار والنهايات والمواضع |
| المزلاج | الخطاف والقطعة المقابلة وإمكان التعديل |
| قطع الغيار | مفصلات وأقفال ودعامات وحوامل متوافقة |
| الخلوص المركب | نطاق الفتح الكامل قرب تجهيزات المقطورة |
| الفحص الوظيفي | المحاذاة والتعشيق والإسناد المقبولة |
تفيد هذه المواصفات خصوصاً عند استخدام التصميم في مقطورات متعددة بتركيبات مختلفة.
تشخيص الشكاوى المتكررة
عندما يبلغ العميل أن الغطاء لا يغلق بعد التركيب، اجمع:
- طراز الصندوق الدقيق
- وجود المشكلة قبل التركيب من عدمه
- صور الغطاء المغلق والفجوة غير المنتظمة
- مواقع الحوامل والمثبتات
- حالة المفصلات والمزلاج
- تعريف الدعامة ونقاط تثبيتها
- تعديلات الغطاء أو الأوزان المضافة
تساعد المعلومات في اختيار تعديل معتمد أو قطع بديلة أو فحص إضافي للجسم.
تستبدل الدعامة التالفة بقطعة متوافقة.
ويصحح الالتواء عند نظام الإسناد.
ولا يعوض تآكل المفصلة بزيادة قوة الدعامة.
الهدف استعادة سلوك الفتح والإغلاق المصمم، لا مجرد تحريك الغطاء مجدداً.
استكشف GOODIN GDA006 — صندوق ألمنيوم لذراع المقطورة ومجموعة صناديق الألمنيوم GOODIN.
أسئلة شائعة وقرار الإصلاح
لماذا اختلت محاذاة الغطاء بعد التركيب؟
قد تغير المساند غير المستوية أو التشوه الموضعي أو حركة المفصلات العلاقة بين الجسم والغطاء.
قارن الفجوات وافحص الأسطح قبل استبدال الأجزاء.
إذا ظهرت المشكلة فور التركيب، فابدأ بترتيب الإسناد.
هل يمنع الشد المفرط للمسامير الإغلاق؟
نعم، إذا ركز القوى وشوه شكل الجسم.
قد يمنع ذلك المزلاج من الوصول إلى موضعه.
التصحيح يعيد الدعم والتثبيت الآمنين، لا يضيف مزيداً من الشد.
لماذا يغلق الغطاء لكنه لا يبقى مفتوحاً؟
قد تفقد الدعامة قوتها أو تكون هندستها غير مناسبة.
افحصها ونهاياتها وحواملها مع إسناد مستقل للغطاء.
يجب أن يطابق البديل القوة والأبعاد المقصودة.
هل تصلح دعامة أقوى تدلي الغطاء؟
ليس إذا كان السبب مفصلة متآكلة أو تثبيتاً تالفاً أو جسماً ملتوياً.
قد تصعب الإغلاق وتزيد إجهاد المفصلات والحوامل.
حدد السبب الحقيقي قبل تغيير المواصفات.
لماذا يتوقف الغطاء قبل الإغلاق الكامل؟
قد يكون السبب دعامة بمقاس خاطئ أو تداخل حوامل أو مفصلة مزاحة أو محتويات عالقة أو عائق هيكلي.
التوقف الصلب بعد الاستبدال يستدعي فحص الطول المضغوط والمشوار والحوامل.
لا تجبر الغطاء على تجاوز العائق.
هل أستبدل الدعامتين إذا تعطلت واحدة؟
في ترتيب يستخدم قطعتين متطابقتين، يناسب غالباً استبدالهما كزوج.
الصندوق ذو الدعامة الواحدة يحتاج بديلاً واحداً صحيح المواصفات.
يعتمد التكوين على ترتيب الطراز الأصلي.
هل أعدل المزلاج بدلاً من تغيير الغطاء؟
نعم، إذا بقي الجسم والغطاء متحاذيين وكان التعديل معتمداً في التصميم.
إذا تشوهت الفتحة أو تلف تثبيت المفصلة، فلا يصلح تعديل المزلاج وحده السبب.
متى أستبدل الصندوق كله؟
قد يلزم مع تشوه دائم للجسم أو تلف وصلات حرجة أو تعذر استعادة الهندسة بثقة.
المفصلة المتآكلة أو الدعامة المعطلة لا تفرضان تلقائياً استبدال جسم سليم.
الخلاصة: شخّص الهندسة قبل استبدال الأجزاء
الغطاء الذي لا يغلق جيداً قد يكشف عدة أعطال مختلفة.
المساند غير المستوية تشوه الجسم، والمفصلات المتآكلة تغير المسار، والمزلاج المنحرف يمنع القفل رغم استقامة الغطاء. وقد تفقد الدعامة الدعم أو تمنع الإغلاق عندما تخطئ المواصفات أو الهندسة.
تحتاج هذه الأعطال إلى حلول مختلفة.
ابدأ بمحاذاة الغطاء والجسم، وافحص التركيب، ثم قيّم المفصلات والمزلاج والدعامة وفق الأعراض.
استبدل الأجزاء الفردية عندما تبقى البنية الحاملة سليمة. وافحص الصندوق كاملاً عند تلف الفتحة أو نقاط التثبيت الحرجة.
الصندوق المصان ليس مجرد صندوق يمكن دفع غطائه حتى يغلق؛ بل يفتح بسلاسة ويبقى مسنوداً ويغلق دون قوة مفرطة ويقفل بأمان بعد تركيبه.
المصادر وقراءات إضافية
إرشادات المصنعين للتشخيص العام وليست اعتماداً لقطعة GOODIN محددة. لا تثبت البيانات والصور قوة الدعامة أو أبعاد المشوار أو حدود خدمة المفصلات والمزلاج.
لماذا يتسرب صندوق أدوات المقطورة المقاوم للطقس؟ تحديد نقطة دخول الماء الحقيقية
مقالات لها صلة
