水に濡れるとボートトレーラーのLED灯が不調になる：水分による電気故障の診断方法

ボートトレーラーの灯具は防水ですか？

浸水を想定した灯具もあれば、雨などの天候への耐性だけを想定したものもあります。LEDという光源の種類だけでは、どちらの性能も確認できません。実際の灯具の用途、取付説明、侵入保護の情報を確認します。

防水等級にも適用範囲があります。HELLAは飛まつ、一時的な浸水、高圧洗浄を別の試験として扱っています。ある試験に合格しても、他のすべての防水性能を証明するわけではありません。灯具外郭の等級が、後付け接合部や牽引用プラグへ自動的に及ぶこともありません。HELLAの侵入保護試験の説明で、条件の違いを確認できます。

灯火系統には複数の水の侵入境界があります。レンズとハウジングが内部を、ケーブル入口が導体の進入部を保護します。コネクターには接触部と電線入口のシールが必要です。接合部は健全な被覆の周囲まで密閉し、アース取付部では導通と防食を確保します。

1か所が正常でも、別の境界の破損は補えません。LEDモジュール内部が乾いていても、水面下のアース端子が劣化すればちらつきます。反対に、接続部が清潔でもハウジングが割れた灯具は保護できません。

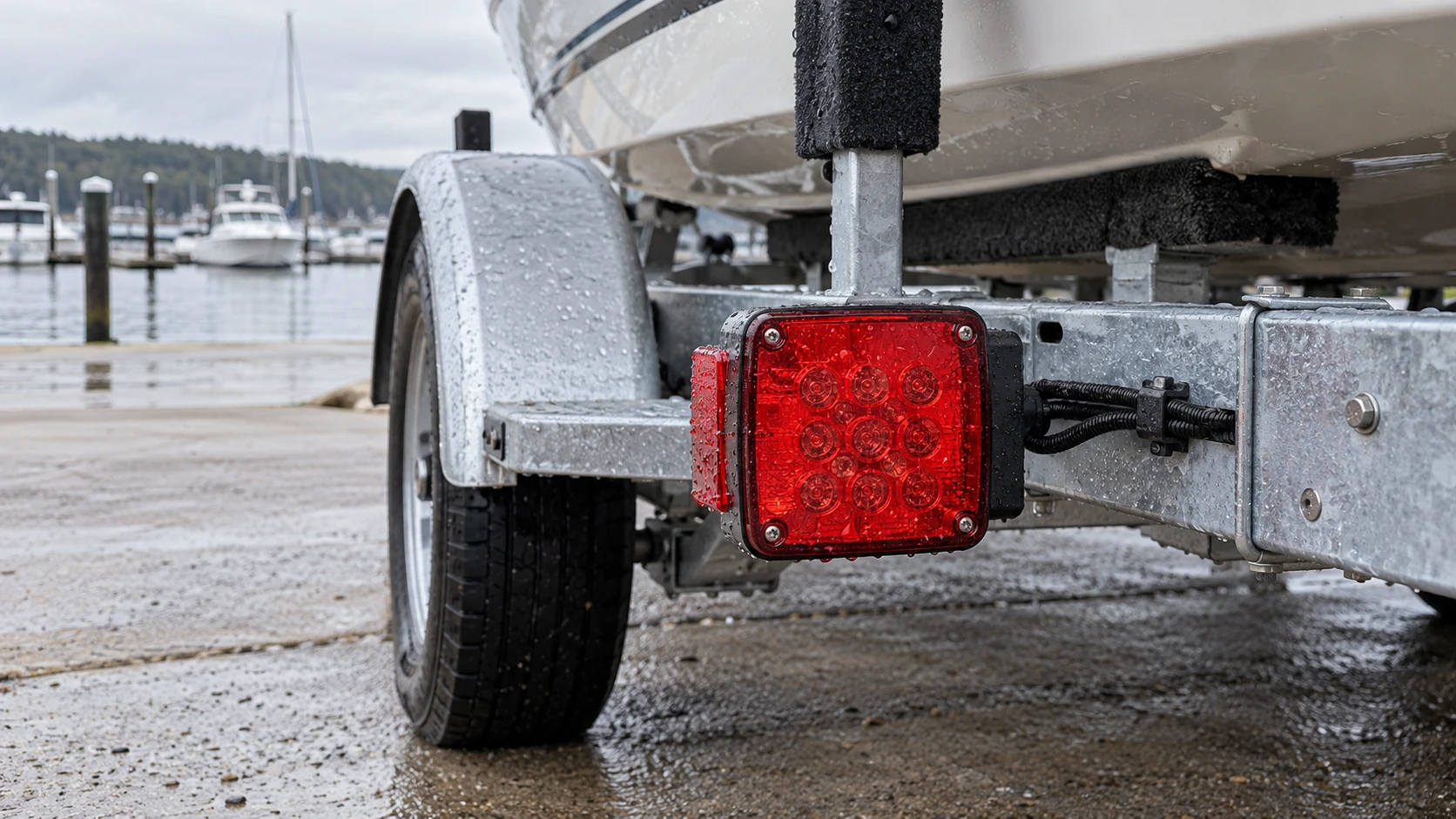

濡れた状況と発生時期を記録する

スロープの往来を避け、安全で乾いた作業場所へ移動します。清掃前に水滴、染み、損傷した接続部を撮影します。プラグを開く、修理部の巻物を外す、端子を取り外す前に電源を切ります。

発生直前の状況を記録します。

• 進水後： 実際に水没した灯具、接合部、取付部を特定します。
• 大雨の後： 露出プラグ、上向きの接続空間、ケーブルに沿う水の流れを調べます。
• 洗浄後： 噴流が当たった場所、特にケーブル入口と傷んだシールを点検します。
• 湿気の多い保管後： 残留水分、腐食、濡れたフレームやカバーに接する配線を調べます。

次に発生までの時間を記録します。浸水中に出る不具合と翌朝に出る不具合では、最初に調べる場所が異なります。コネクターを乾かしてすぐ回復すれば手掛かりになりますが、抜き差しで緩い接点が一時的に改善することもあります。回復だけでは水分が唯一の原因だったと証明できません。

再現のために通電した灯具へ故意に水を入れないでください。通常使用時の写真や観察を基に、陸上で点検と管理した電気試験を行います。ヒューズ切れ、明らかな冠水、接続部損傷があれば、再通電の前に電源を切って調べます。

症状から次の点検箇所を選ぶ

水分は電流を遮断するほか、腐食によって流れを制限したり、意図しない導電経路を作ったりします。同じトレーラーでも、仕組みによって症状が変わります。

画面が狭い場合は表を横にスクロールしてください。

これは点検の出発点です。症状だけでLEDドライバーの損傷と接続不良は区別できません。特に弱い誤点灯があっても、取り付け時に配線を間違えたとは限りません。

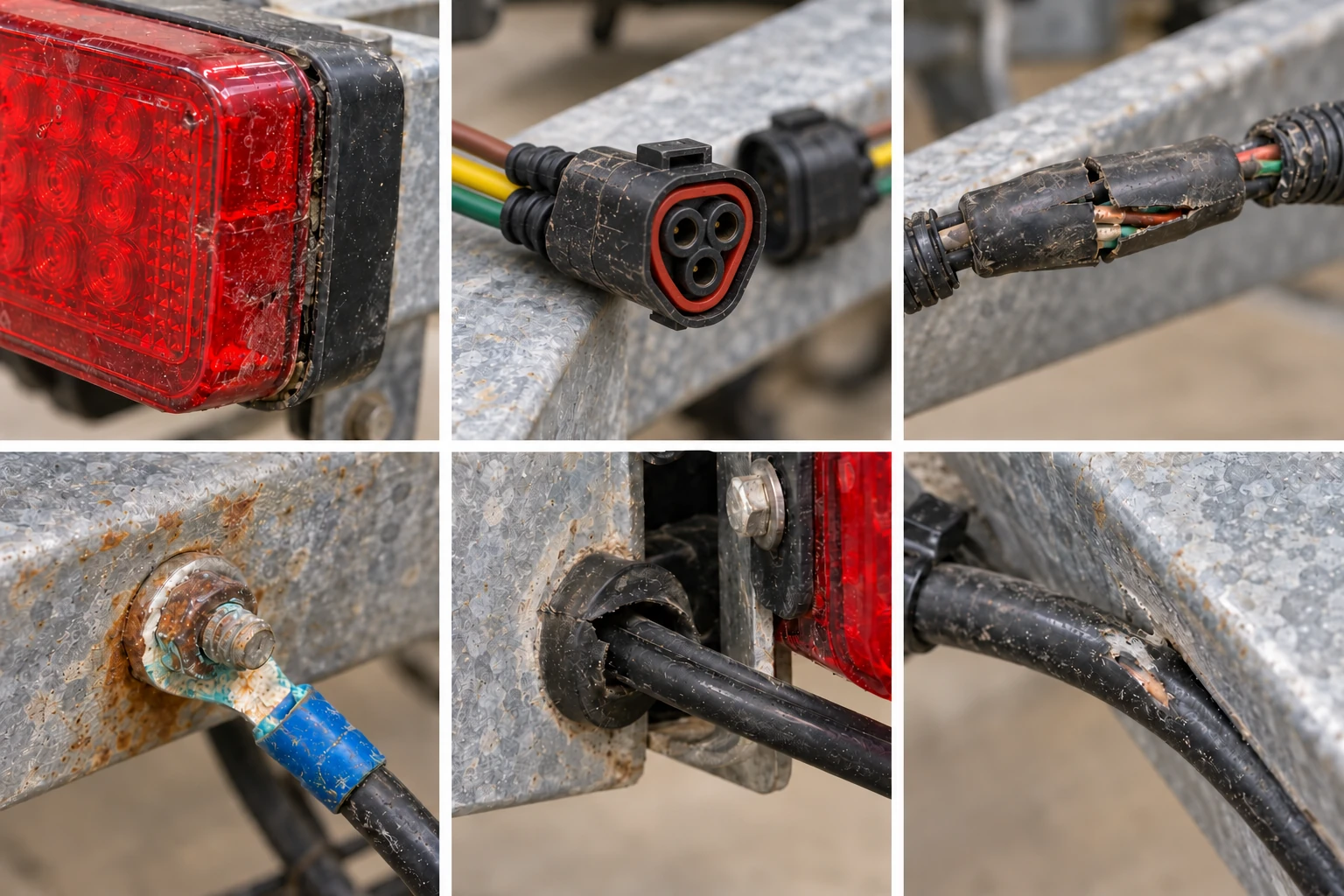

水分が回路へ影響する6か所を点検する

1. 牽引用プラグと灯具付近のコネクター

電源を切って接続を外し、両側を調べます。たまった水、緑や白の付着物、黒ずんだ接点、シール損傷、緩い端子、両側を十分に保持しないラッチを確認します。

接点面と同じ注意で、後方の電線入口も見ます。外見がきれいでも、ずれたケーブルシールから水が入る場合があります。未使用穴に指定のシール栓があり、電線シールが実際の被覆径に合うかを確かめます。

「密閉型」という表示だけで、未接続時にも同じ保護があると考えないでください。資料で密閉が成立する条件を確認します。保管・進水時の未接続プラグは、地面や水がたまる場所へ垂らさず、支持して浸水から保護します。

清掃で回復しても接点自体を評価します。金属の孔食、接触圧の低下、穴内で動く端子は修理・交換の対象です。グリースで損傷端子の機械的保持力は戻りません。

2. ハーネス接合部と過去の修理箇所

問題の分岐に沿って、すべての接合部を調べます。絶縁テープの下に密閉されていない圧着、ねじり接続、見える修理範囲を超える腐食が隠れている場合があります。中央だけ収縮したスリーブは片端が開いていることもあります。

露出導体、割れたスリーブ、不適合な線径、1本用接続子に複数線を押し込んだ接続を探します。支持不足で接合部に張力がかかっていないかも確認します。

接合部を除去したら被覆下の導体も確認します。侵入点から水分がより線に沿って移動するため、見える接合部だけが損傷範囲とは限りません。Groteはこの吸い上げと、測定のための被覆穿刺が新しい侵入点になるリスクを説明し、既存端末での測定を勧めています。Groteの車両照明・配線ガイドを参照できます。

腐食がケーブル内へ続くなら、健全な部分まで該当区間を交換します。汚染導体に新品スリーブをかけても、根本の不良は残ります。

3. アース端子と戻り回路

ボートトレーラーのアース接続は、プラス配線と同じ浸水、路面の飛まつ、振動を受けます。実際の設計で使う丸形端子、ねじ、スタッド、フレーム接続を点検します。

締結が固く感じても、その下の導通面は腐食している場合があります。さび、金具の緩み、端子付近の素線損傷、導通面の不適切な塗膜を見ます。専用戻り線を使う方式では、フレームが戻りだと決めつけず、その線と両端の接続を調べます。

制動や方向指示で負荷が変わると、余裕のない戻り接続の不良が表れます。設計によっては不十分な戻りが機能間干渉にも関与します。暗く見えるという理由で灯具を替える前に、電気的に確認します。

指定の導通接続を復元して正しく締結し、適した材料で完成部を保護します。電気接触が必要な面の間に絶縁塗膜を置かないでください。ヒッチボールを通る偶発的な戻りにも依存させません。

4. 電線入口・グロメット・引っ張り保護

灯具、コネクター、接続箱、フレーム開口へケーブルが入る箇所を点検します。ずれたグロメット、割れたグランド、硬化したシール材、横方向へ引かれるケーブルを探します。

張ったケーブルは走行時にシールへ繰り返し力を加えます。長く支持のない輪は設備に引っ掛かったりフレームにこすれたりします。どちらも適切な入口構造を損傷させる可能性があります。

曲げが集中する入口直後の摩耗を見ます。配索を変えず灯具だけ交換すれば、新品にも同じ応力がかかる場合があります。修理には支持とクリアランスの改善も含めます。

指定の入口部品を使います。緩いグランドの外にシーラントを塗っても、元のケーブル保持力は戻らず、隠れた密閉面の健全性も確認できません。

5. ハウジング・レンズ・内部の水分

レンズ接合部、取付部、背面を点検します。小さな衝撃亀裂は灯具を外すと見やすい場合があります。締結圧や不均一なブラケットで変形していないかを確認します。

内部水分は構造に応じて評価します。HELLAは、通気設計の車両灯具では一時的なくもりが生じ得る一方、持続する湿気や目に見える水たまりは調査が必要と説明しています。すべての密閉型浸水用LED灯具で結露が正常という意味ではありません。HELLAの灯具結露の説明は、くもりと点検対象の状態を区別しています。

滞留水、不具合を伴う繰り返す水滴、内部の腐食は、保護機能の破損を疑う強い材料です。開ける前にメーカーの整備説明を確認します。恒久密閉型LEDは全体交換が必要な場合があり、整備可能型には指定ガスケットや部品修理がある場合もあります。

密閉灯具に水抜き穴を開けたり、設計された通気口を塞いだりしないでください。どちらも本来の防水性能を変えます。乾燥で一時復帰しても、シールや腐食が直るわけではありません。

6. 目に見える部品間のケーブル

両端が正常でも中間に損傷が隠れることがあります。クランプ、フレーム端、ヒンジ、可動部、以前の固定箇所付近を点検します。

つぶれ、切れ、擦れ、硬化部分、支持不足を探します。必要なら保護チューブを開きます。内部に損傷や異物が隠れるためです。保護スリーブは摩耗対策になりますが、傷んだ導体を防水にはしません。

浸水位置に古い修理が集中している場合は、接合部を追加するよりハーネス区間の交換が長持ちすることがあります。線径、回路保護、配索は適正に維持します。

不具合が出ている条件で回路を比較する

目視で侵入が疑われる場所を探し、電気試験で接続が灯具へ影響しているかを確認します。

断続的な故障では、症状が出た機能と車両の作動状態を記録します。修理後も同じ条件で比較します。全灯消灯時の測定では、腐食接続が作動電流を流せるとは確認できません。

乾いていて測定可能な整備点で、技術者が対象灯具の給電と、機能作動中の戻り経路損失を比較します。これで給電側と戻り側の抵抗を分けられます。断線で電流が流れない場合は、先に解決してから電圧降下を評価します。電圧降下がないことだけで正常とは判断しません。

メーカーの限度値と適切なアダプターを使います。高入力抵抗メーターでは、灯具を動かせない無負荷回路にも電圧が見える場合があります。一方、電子制御の車両出力では、不適合な試験灯や即席負荷が誤解を招きます。指定方法で給電と戻りの両方を確認します。

濡れた後の診断では、このコネクター、この分岐、この戻り取付部というように、測定結果を位置へ結び付けます。変化を記録する前に複数部品を一度に替えると、どの修理が効いたか分からなくなります。

繰り返し「球切れ」するときは故障したものを確認する

繰り返す灯火不良は何でも「球切れ」と呼ばれがちです。実際には白熱球の故障、LED回路損傷、端子腐食、給電中断、濡れた回路のヒューズ切れなどが含まれます。

LEDには白熱フィラメントがありません。熱い従来球を冷ましてから浸水させるという助言だけでは、すべてのLED故障を説明できません。LEDでは外郭、入口、外部接続、作動電源を点検し、単なる通常消耗と決めつけないようにします。

外部回路を正常にした後は、適合する正常灯具が切り分けに役立ちます。正しい電圧、機能接続、保護付き試験構成を使います。明らかに汚染した分岐や短絡した分岐へ新品をつながないでください。

正常灯具でも同じ取付位置で不具合が残れば、その局所回路を調べ続けます。確認済みの給電と戻りへ移しても元の灯具に不具合がついて来れば、その灯具全体が疑われます。ただし引き出し線や付属コネクターも灯具と一緒に動くため、内部LED基板だけの故障とは断定できません。

説明用の例を考えます。片側後部灯具が接続部を乾かすと正常になり、灯具交換時も接続部を動かすため直ったように見えます。次の浸水で傷んだ電線シールが再び濡れ、再発します。長期的な修理では接続入口と腐食を直し、試験で内部損傷も認めた場合に灯具を交換します。

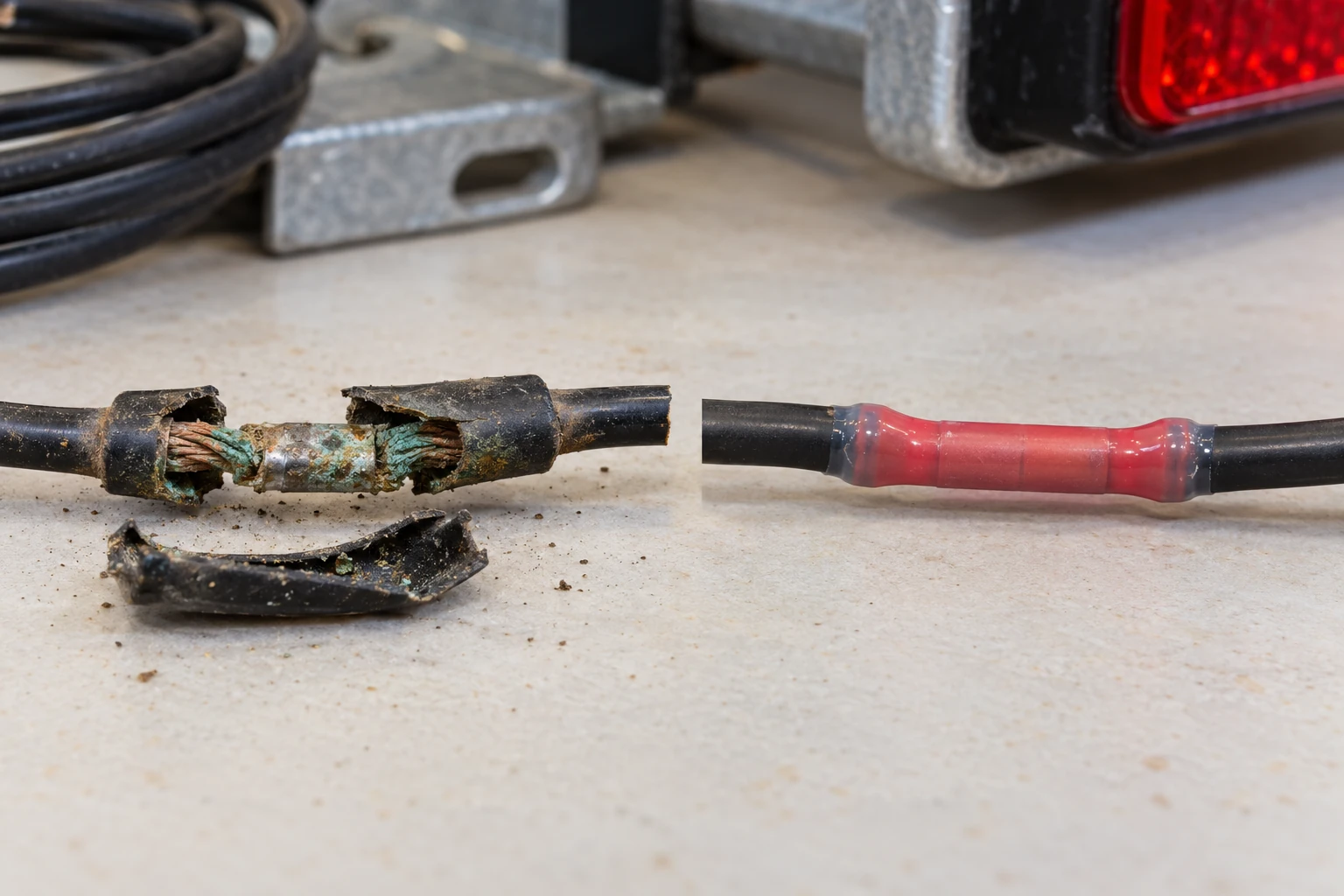

侵入点を特定した後の配線防水修理

有効な防水は、健全な導体、機械的に確実な接続、使用環境に合うシール構造から始まります。不良接続の外に被覆を足しても中の接続は直りません。

恒久接合には、環境と線径に合う部品を選びます。接着剤付き熱収縮端子は選択肢の1つです。Ancorは、収縮時に内側の接着剤が密閉と引っ張り緩和を作る端子を説明しています。これは特定構造の性能で、すべての色付き圧着スリーブの特性ではありません。Ancorの船舶用端子仕様を確認できます。

下処理、圧着、加熱は接続子メーカーの指示に従い、指定工具とダイスを使います。密閉前に導体が正しく保持され、完成スリーブが両端の健全な被覆へ密着することを確認します。被覆を過熱したり、水分・腐食を封じ込めたりしないでください。

異なる線径や複数導体を接ぐ場合は、それに対応した接続子を使います。1本用シールが別の組み合わせを密閉できるとは限りません。振動やケーブル重量が圧着部・シールへかからないよう支持します。

鋭い端部と可動部を避けて配索します。可能なら整備可能な接合部を常時浸水位置から移し、クリアランスと整備性を保ちます。必要な動きの余裕は残しつつ、引っ掛かる遊び線を作らないようにします。

防水トレーラー配線コネクターの選び方

想定する水への暴露、組立状態、線径範囲、シール付属品、施工方法など、仕様の対象を確認します。安心感のある商品説明より、定義された用途が判断材料になります。

着脱接続では、組み合わせ全体を評価します。端子保持、接合面シール、後部電線シール、穴栓、ラッチがすべて機能に関わります。不適合な両側を組み合わせたり、小さなシール部品を省いたりすると保護が成立しなくなります。

既存接続部が整備で戻るか判断します。健全な接点の除去可能な汚れと、深い孔食、緩い端子、割れた外郭は別の状態です。導通と本来の密閉を維持できない部品は交換します。

適合グリースは指定どおりに限り使用します。正常な接続の保護には役立っても、欠けたシール、接点損傷、ハウジング亀裂の代わりにはなりません。濡れた接続部へ充填しても、元の汚染は残ります。

不良を閉じ込めずに灯具の防水を復元する

既存灯具では、メーカー本来の保護を復元することが先です。正しいガスケット、電線入口、取付構造、設計された通気・排水部を確認します。

整備可能型ならガスケット交換ができる場合があります。内部腐食した恒久密閉型は別の判断です。外にシーラントを塗ったことを、内部損傷した灯具の信頼性回復の証明にはできません。

新品取り付け前に取付面とケーブル支持を確認します。不均一なブラケット、過大な締結力、入口を引くケーブルは同じ損傷を再現します。シールと接合面を清潔に保ち、灯具と説明書に適合する材料だけを使います。

光学面を覆ったり、必要表示を隠したり、設計上の開口を塞いだりしないでください。修理では電気動作だけでなく、配光と構造も維持します。

整備・修理・交換を判断する

物理的な証拠と電気試験を合わせます。灯具の近くに水があるだけでは内部故障の証明にならず、乾いて再点灯しても元の保護が戻ったとは限りません。

画面が狭い場合は表を横にスクロールしてください。

濡れた回路を動かすためにヒューズ容量を増やさないでください。保護を共有する分岐は、管理した切り離しで原因区間を特定できます。ハーネスと灯具の両方が同時に傷んでいる場合もあり、一方の発見で他方が正常とは言えません。

浸水損傷した灯具の交換方法

外す前に位置、機能、取り付け、接続を記録します。電源を切り、ハーネスを引かずに灯具を外します。取付部とその直後のケーブルを点検します。

電気系統、必要機能、取付位置、想定浸水条件に対応する新品を選びます。形やプラグが似ているだけで適合とせず、資料を照合します。北米、英国、オーストラリア、ニュージーランドなどでは要件や接続方式が異なります。

GOODINの4インチLEDトレーラー灯でも同じ確認が必要です。実際の型番の機能、電圧、使用環境適合性を確認し、取り付け前に周囲の配線を点検します。GOODINのLEDトレーラー灯シリーズは、修理全体を構成する部品の選択肢です。設置後に環境へ耐えられるかは、接合部、アース、入口の状態にも左右されます。

指定金具とシール部品で取り付け、ケーブルを独立して支持し、必要な戻り接続を復元して牽引前に電気試験を完了します。修理した侵入箇所や損傷部品を記録します。「新品灯具を付けた」だけでは、旧灯具の故障原因を説明できません。

進水前に灯火プラグを抜くべきですか？

従来型の灯火構成の多くでは、浸水前の切り離しが進水手順に含まれます。BoatUSは、従来灯具が冷えるよう、進水の数分前に待機場所で外すことを勧めています。特に白熱球の寿命に関わる助言であり、LED外郭の漏れや接合部の密閉不足を直すものではありません。BoatUSのトレーラー配線ケアに説明があります。

全システムへ当てはめる前にトレーラーと牽引車の説明書を確認します。一部の慣性ブレーキ用後退ロックアウト電磁弁は、トレーラー接続から給電されます。Dexterの説明書では車両後退灯回路との接続が示されており、プラグを外すと機能へ影響する可能性があります。Dexterの小型慣性ブレーキアクチュエーター説明書でこの構成を確認できます。

装備に合う進水手順を使います。外したプラグは水から離して保持し、公道へ戻る前に再接続して必要灯火を確認します。その日の朝に正常だったという理由で、外したままにしないでください。

再発する侵入を見つける日常整備

毎回の出発前に灯火動作、接続の保持、シール損傷、ケーブル張力を確認します。以前の濡れ故障を修理した場所が分かっている場合、短い目視点検が特に役立ちます。

海水使用後は、トレーラーと部品メーカーの洗浄指示に従います。指定がある場合は電源を切り、接続を閉じるか適切に保護して、真水で穏やかに洗い流します。高圧対応が明示されていなければ、シールや露出電気開口へ噴流を向けないでください。

保管前に乾燥させ、プラグをたまり水から離して支持します。カバーや配索が接続部に水を保持しないかを見ます。次の全灯不作動を待たず、通常整備で腐食しやすい取付部と古い修理部を再確認します。

修理後は尾灯、制動、方向指示と、以前の症状を起こした組み合わせを試験します。その他の必要灯火も確認し、記録した故障条件と比較します。次の通常の進水や雨の後に修理箇所を調べます。メーカー手順にない人工的な浸水試験は行わないでください。
