新しいLEDトレーラー灯が正常に作動しない？配線・アース・灯具の故障を切り分ける方法

症状を記録してから回路をたどる

何かを外す前に、尾灯、ブレーキ、左折、右折のそれぞれで何が起きるかを記録します。次に尾灯を点けた状態で同じ試験を繰り返します。単一機能だけでは現れない接続不良が、この2回目の試験で見つかることがあります。

画面が狭い場合は表を横にスクロールしてください。

これらの観察は、次にどこを測るかを決めるためのものです。暗い点灯は、給電不足、アース不良、灯具内部の不具合のいずれでも起こり得るため、明るさだけで原因は特定できません。

同じ条件で繰り返せる試験を準備する

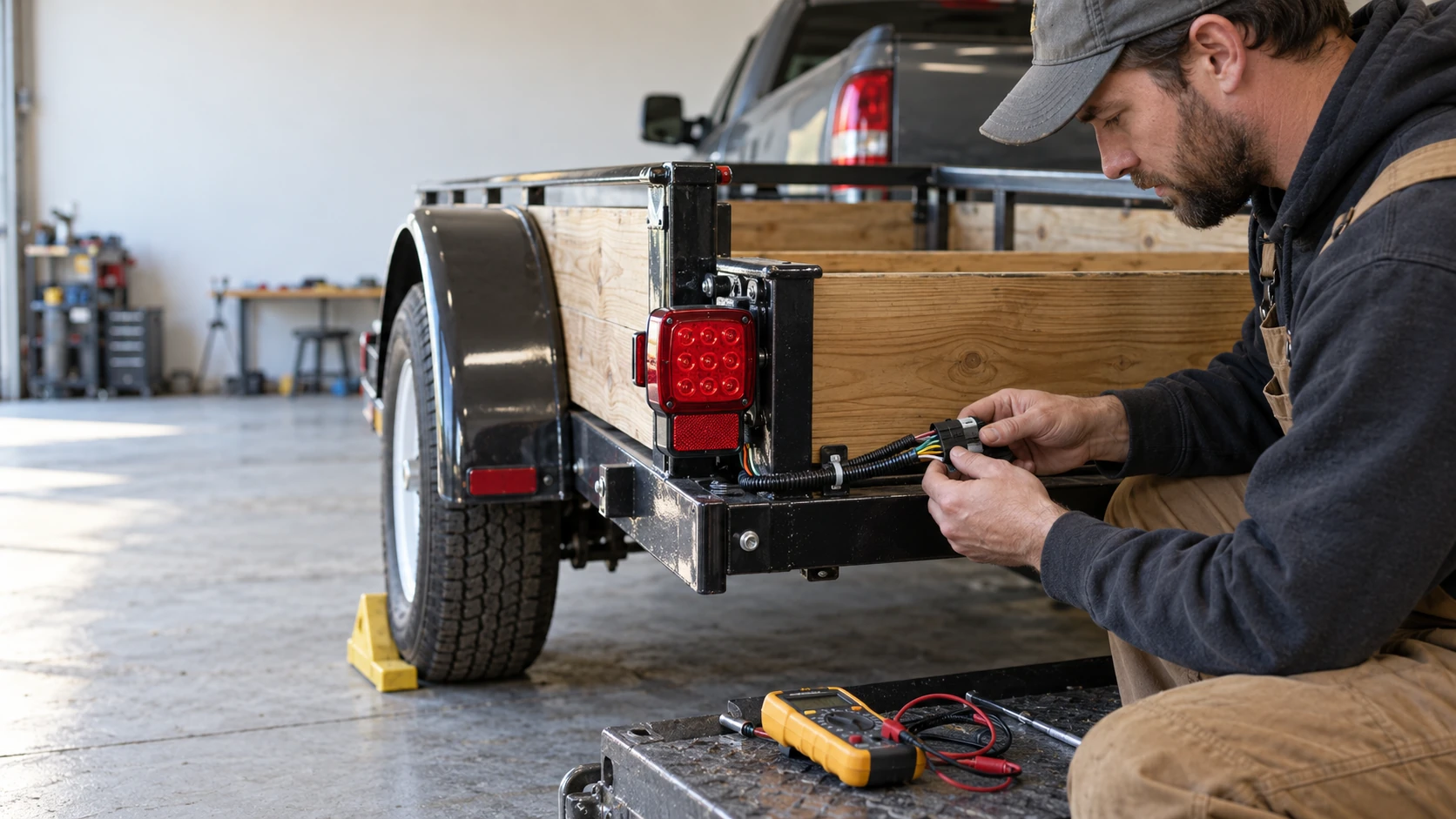

安全に駐車し、駐車ブレーキをかけ、トレーラーの車輪に輪止めをします。補助者に操作してもらい、車両を動かさず左右の後部灯具を確認します。尾灯・車幅灯は意図してオンにしてください。デイタイムランニングライトでは、トレーラーの尾灯回路がオンになるとは限りません。

正しいコネクター図、デジタルマルチメーター、適切なテストリード、車両に対応するソケットテスター、絶縁された仮設アース線が役立ちます。灯具単独試験には、灯具の指定電圧の直流電源と、適切な電流制限またはプラス側ヒューズも必要です。

通電中の電圧は直流電圧レンジで測定し、リードは電圧端子とCOM端子に差します。抵抗・導通の確認は、電源から切り離した無通電の回路で行います。可能なら分岐式のテストリードを使い、測定で端子を広げたり被覆に穴を開けたりしないようにします。

試験条件をそろえます。イグニッション、エンジン、トレーラー接続の状態を記録し、変更は一度に1条件とします。修理のたびに、最初に異常が出た機能の組み合わせを再試験します。

ステップ1：牽引車のトレーラー用出力を確認する

トレーラーを外し、接続図から車両ソケットの灯火端子とアース端子を特定します。後部灯具へ配線を追う前に車両出力を確認してください。Optronicsの取り付け案内も、全灯不作動時は車両のトレーラー接続部の確認から始めています。Optronicsの取り付けトラブルシューティング。

尾灯、ブレーキ、左右の方向指示を個別に作動させます。対応するソケットテスターを使うか、図で確認した各出力をソケットのアースに対して測定します。出力がないのか、連続出力または点滅出力が期待どおりかを記録します。

北米の一般的な平型4極システムでは、次のようになります。

画面が狭い場合は表を横にスクロールしてください。

車両本体の灯火が作動しても、トレーラー用出力は故障している場合があります。専用ヒューズ、給電線、コンバーターがあるためです。出力がなければ、その回路について車両と牽引用ハーネスの指示に従います。ソケットでブレーキ指令が出ていない問題は、トレーラー灯具の交換では直りません。

ソケットのアースを基準にすると複数の出力が出ていないように見える場合は、確実な車両マイナス点を基準にその戻り経路を確認します。ソケットのアース不良で、正常な複数の給電が欠落しているように見えることがあります。

電子制御車両ではトレーラー検出も考慮します。モジュールによっては負荷を認識するまで期待する出力を出しません。空のソケットの測定値や小さな表示灯式テスターの結果は、車両メーカーの手順や指定シミュレーターで確認する必要があります。

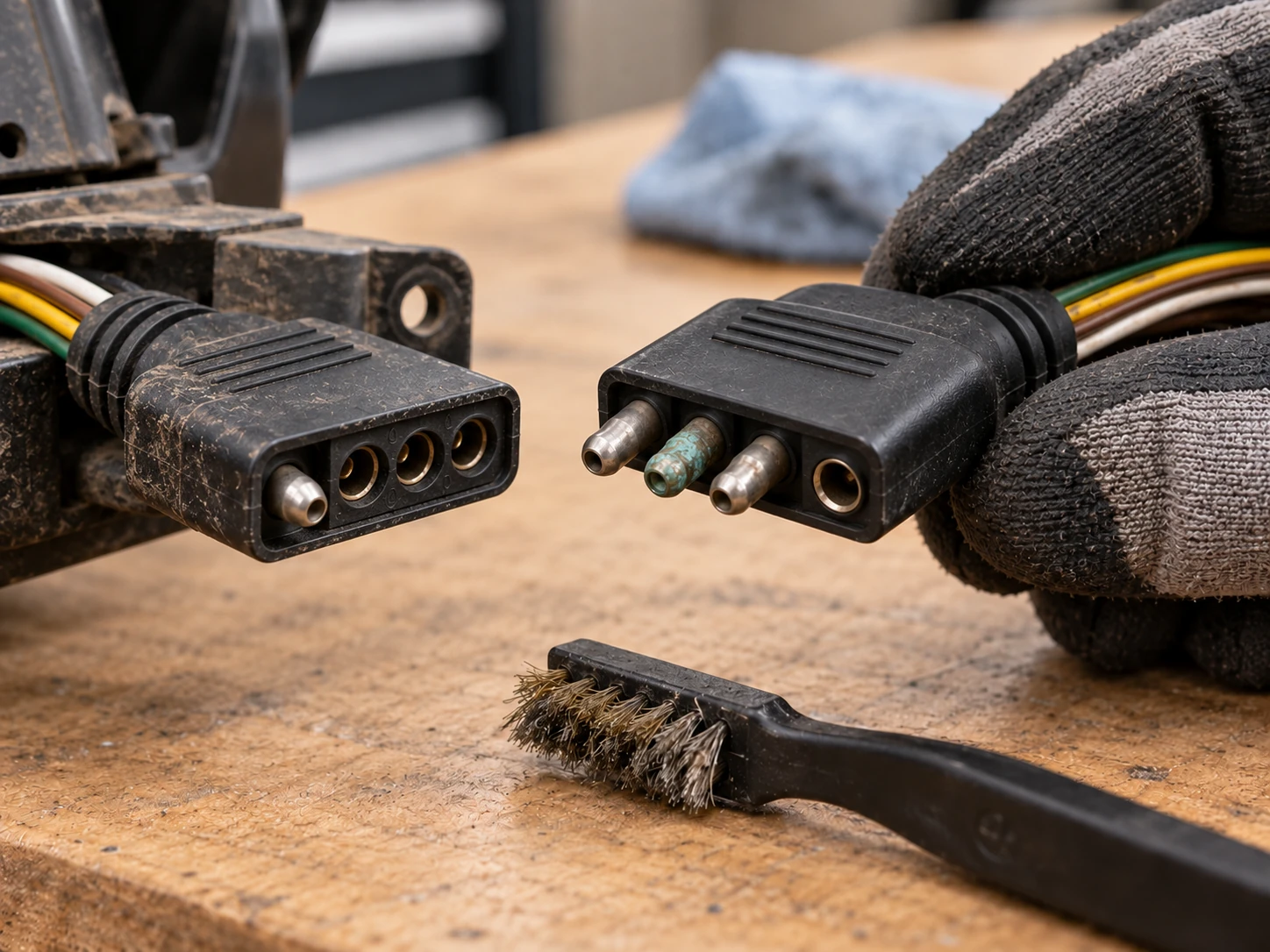

ステップ2：プラグ・ソケット・変換アダプターを点検する

機械的には差し込めても、一部の接点がほとんど触れていない場合があります。開ける、清掃する前に電源を切ります。水分、緑や白の付着物、黒ずんだ接点、曲がった端子、緩み、ケーブル入口で抜けかけた線を探します。

接続する両側を点検します。トレーラープラグの清掃だけでは、損傷した車両ソケットは直りません。変換アダプターも、アース接点やハウジング内部の端子を含め個別に確認します。

コネクターに適した方法で汚れを取り、乾燥させます。めっき、保持力、構造の健全性を失った接点は交換します。腐食は被覆の下まで進むことがあり、端子がきれいでも電線が劣化していれば交換が必要です。

確実に接続し直して、異常のあった機能を再試験します。停止中のプラグを軽く動かすと症状が変わる場合は、端子の保持と接触圧を点検します。これは断続的な接続不良の場所を示しますが、どの端子かは追加試験が必要です。

適切に測定用端子を取り出せる場合は、灯具作動中に接続部の直前と直後で同じ機能の電圧を比較します。接点に集中した電圧損失は、コネクターの問題を示します。戻り側の接点も比較に含めます。

修理箇所はコネクターメーカーの指示どおり保護します。絶縁性グリースは防湿に役立ちますが、清潔で確実な金属接触の代わりにも、腐食した導体の修復にもなりません。構造に適した場所と量で使います。

ステップ3：線色だけでなく各灯火機能を追う

各導体の実際の機能を確認します。米国の標準的な平型4極接続では、白がアース、茶が尾灯、黄が左ストップ／ターン、緑が右ストップ／ターンです。CURTのトレーラー配線ガイドに割り当てが示されています。

これはコネクター方式の説明であり、すべての交換灯具の線色を定めるものではありません。灯具には別の線色や番号付き成形コネクターが使われる場合があります。確認したトレーラー側機能を、灯具資料に示す入力と合わせます。

4接点なのに電線が4本より多い理由

導体の本数と機能の数は必ずしも一致しません。1本の尾灯回路を左右へ分岐したり、複数灯具の戻り線を個別に引いたりするハーネスがあります。過去の修理で分岐が追加されていることもあります。

4極プラグの後ろに7本の電線がある場合は、接続し直す前に各線の行き先を特定します。電源を切り離して分岐を追い、機能でラベルを付けます。複数線が1機能を共有すること自体はあり得ますが、本数だけでは判断できません。

ブレーキ灯は作動するが尾灯は作動しない場合

尾灯出力をソケット、プラグ出口、次に測定できる接続点、灯具入力の順に確認します。一般的な4極システムでは、ブレーキ灯が作動しても独立した茶色の尾灯給電線は確認できません。

左右の後部尾灯とマーカー灯が同時に不作動なら、共通給電部を先に点検します。マーカー灯は作動し、片側の尾灯だけ不作動なら、その灯具の分岐、コネクター、尾灯入力に近づいて調べます。

尾灯は作動するがブレーキ灯は作動しない場合

実際にブレーキを操作してストップ／ターン出力を調べ、方向指示時と比較します。一般的な共用方式では、片側灯具の明るいストップ／ターン入力が制動と方向指示を兼ねます。

方向指示では明るく点滅するのに制動には反応しない場合、明るい入力は方向指示の試験で作動を示しています。灯具交換の前に、車両のブレーキ指令出力とコンバーター動作を確認します。点滅していたのが配線違いの尾灯入力ではなく、同じ明るい機能だったことも確かめます。

ブレーキと方向指示の同時操作では、一般的な共用方式は選択した側が点滅し、反対側がブレーキ表示を維持します。ブレーキ灯と方向指示灯が独立する方式には専用の機能表が必要です。7極接続の電気式車輪ブレーキ出力も、ブレーキ灯出力とは別回路です。

片側の方向指示または片側全体が作動しない場合

車両ソケットと問題の灯具で、対応する出力を比較します。ソケットで正常、灯具で電圧がなければ、その間のプラグ、接合部、電線が疑われます。左出力の欠落を右の分岐で探す必要はありません。

電圧が正常に届くなら、戻り経路と灯具の試験へ進みます。切り離した電線の導通音は経路を追うのに役立ちますが、部分的に腐食した接続が作動時の負荷を流せる証明にはなりません。

ステップ4：負荷をかけてアースの戻り経路全体を試験する

どの灯具も電源マイナスへ戻る経路が必要です。構造により専用線、トレーラーフレーム、または両方を使います。灯具からトレーラー接続部、車両の戻り側まで追います。

連結部付近にアース端子があっても、すべての灯具が接地されているとは限りません。取付端子下の塗装、緩いブラケット、腐食したスタッド、折りたたみフレームの不確かな継ぎ目などで後方の経路が途切れることがあります。専用アース線も両端の確実な接続が必要です。

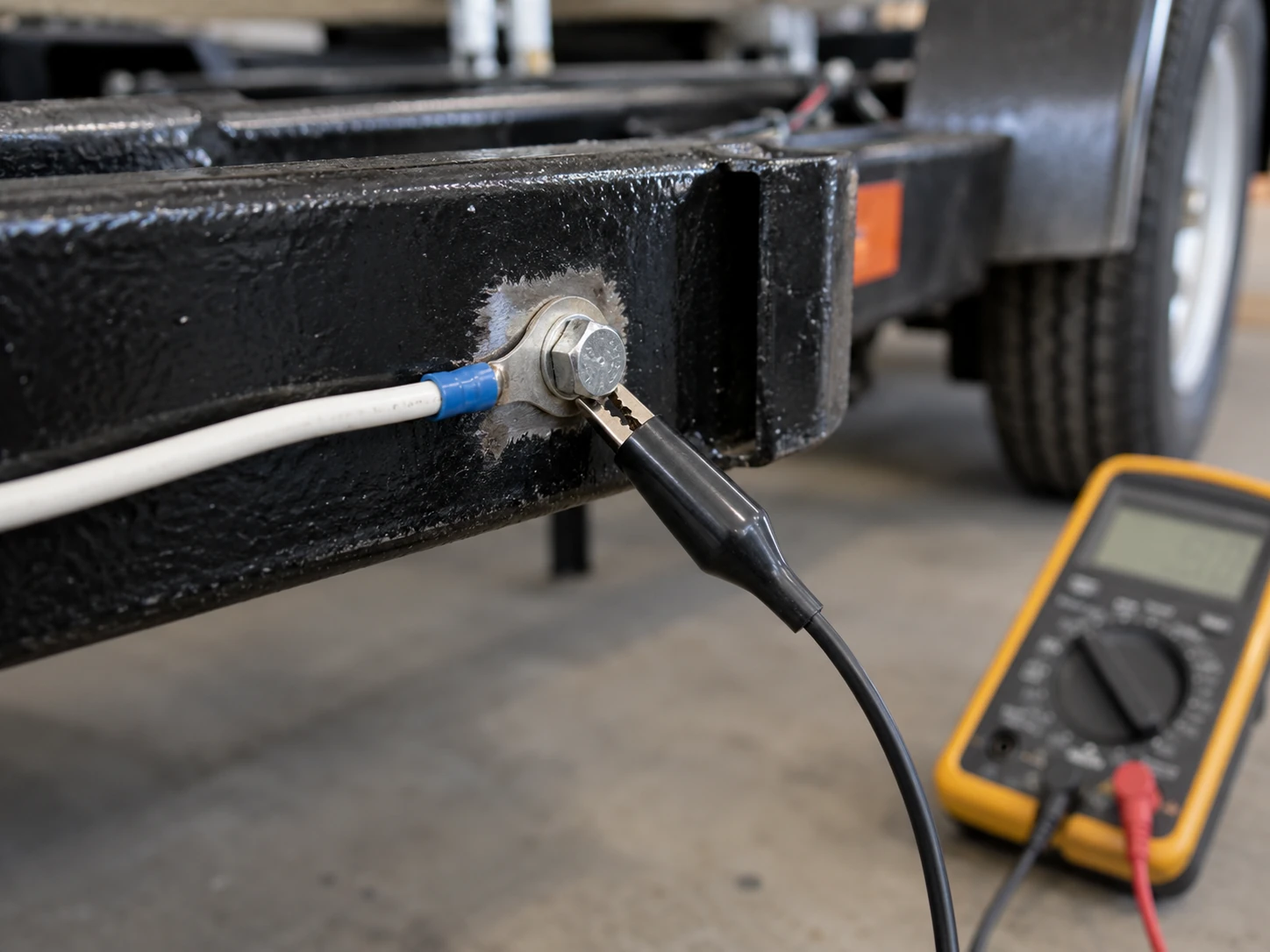

仮設の戻り線で疑わしい区間を確認する

灯具の確認済みアース端子から、正常と確認した戻り点へ、適切な容量の絶縁ジャンパー線をつなぎます。電源を切って接続し、可動部から離して固定した後、異常のあった機能を再現します。

何を確認したいかに合わせて戻り点を選びます。近くのフレームへつなぐ試験と、トレーラー接続部付近の確実な戻り点へつなぐ試験では、調べる区間が異なります。塗装面や同じ疑わしい継ぎ目を経由する点は、独立した比較基準になりません。

追加の戻り線で正常に戻れば、迂回したアース経路を修理します。変わらなければ給電と灯具の点検を続けます。ただし両方の試験接続が確実でなければ結果は有効ではありません。バッテリーマイナスへ直接引く試験線はエンジンから離し、仮設の灯火アースをつないだ状態でエンジンを始動しないでください。

症状が出ている間に電圧損失を測る

対象回路に電流を流した状態で、灯具アース端子と確認済みの電源マイナス基準点の間を測定します。これが戻り経路の損失です。プラス側は、対象給電の供給側から灯具入力までを別に測ります。

Flukeは、電圧降下試験には電流が必要で、無負荷では同じ抵抗箇所を検出できないと説明しています。機器固有の限度値がない場合の一般的な目安として、アース部の0.10 Vを挙げています。まず車両・灯具の仕様を適用し、1つの数値をトレーラー全体の共通限度とせず区間ごとに評価します。Flukeの電圧降下試験ガイド。

例として、安定した給電が確認済みマイナス点に対して12.5 Vで、接続中の灯具アース端子が同じ点に対して1.5 Vだったとします。灯具両端には約11.0 Vが残り、使える電圧の一部をアース側で失っています。これらは説明用の値で、合否基準ではありません。

負荷を変えず、測定できる戻り接続点に沿ってプローブを移します。接合部を挟んだ大きな変化は抵抗箇所の特定に役立ちます。断線して電流が流れない場合は、先に断線を直さなければ有効な負荷時比較はできません。

ブレーキ時に暗くなったり他の灯火と干渉したりする理由

制動は別の作動条件を加えます。余裕のない共通戻り経路でも1機能なら動作し、複数灯具の点灯で損失が大きくなる場合があります。LED灯具は内部回路により、暗くなる、ちらつく、消えるなどの反応を示します。

相互につながった灯火回路では、戻り不良で別の機能を通る意図しない電流経路ができる場合もあります。尾灯が方向指示に反応したり、複数灯具が同時に変化したりします。線の取り違えや接点の汚れでも似た症状になります。

問題を起こす組み合わせを再現し、戻り経路と、本来オフの機能入力を調べます。戻りを直して干渉が消えれば戻り不良の有力な根拠です。戻りが正常でも誤った入力に電圧が残るなら、端子割り当てと共通接合部を再確認します。

不良箇所を特定した後の恒久的なアース修理

灯具とハーネスの設計に従って修理します。専用アース線は指定戻り回路または指定接地点へ接続します。フレーム接続を使う設計では、健全な金属接触面に端子を確実に固定し、完成した接合部を防食します。折りたたみ・傾斜部分には指定のボンディングまたは専用戻り線を設けます。ゴムグロメットや塗装ブラケットに付く灯具は、独立した戻り線が必要な場合があります。取り付けた場所だけで回路が完成するわけではありません。

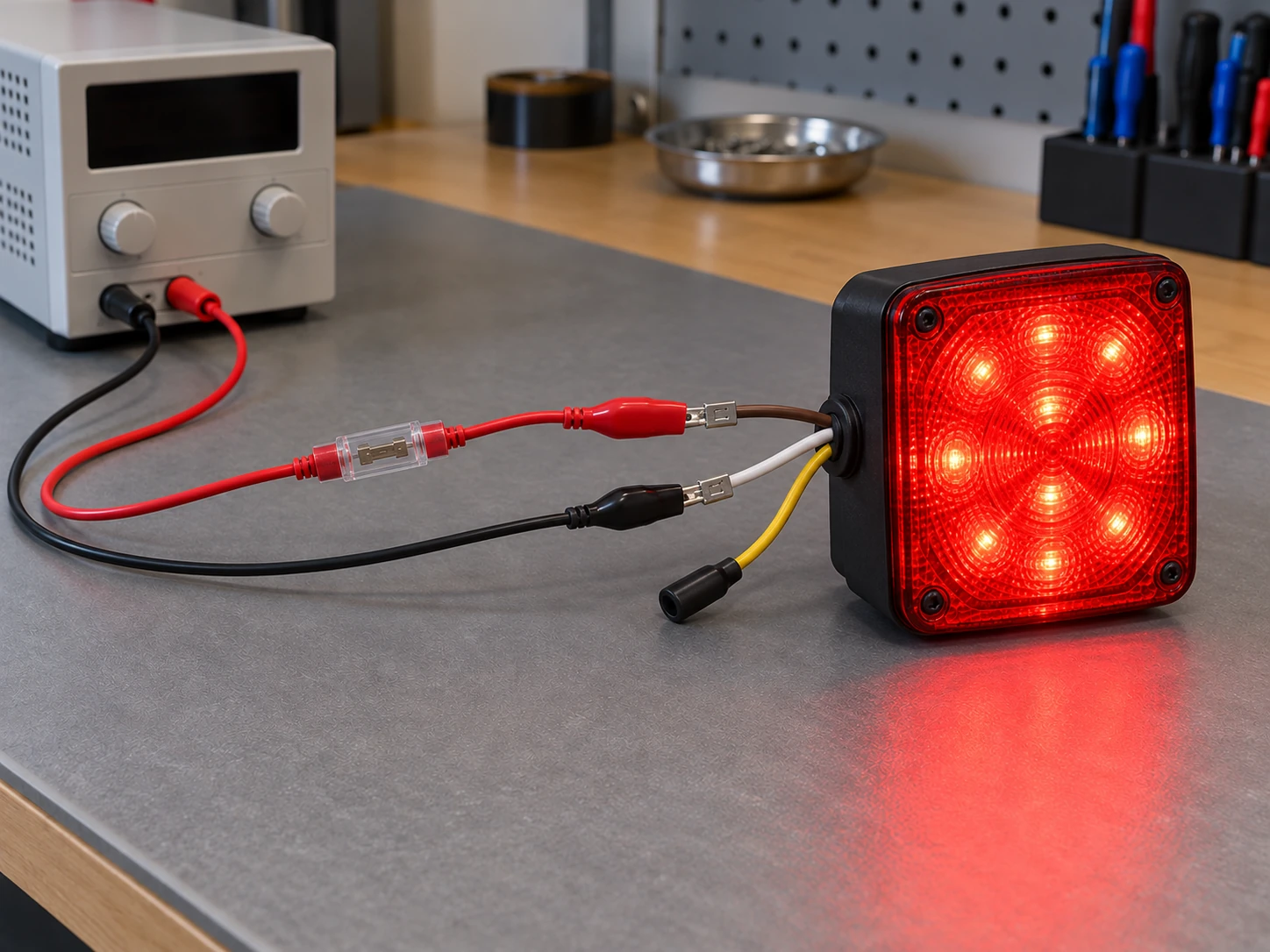

ステップ5：LED灯具を単独で試験する

試験電源が車両モジュールや別の回路へ流れ込まないよう、灯具をトレーラーハーネスから外します。説明書でアース、機能入力、定格電圧、極性を特定します。

指定電圧の安定した直流電源を使い、試験配線と灯具に合う電流制限またはプラス側ヒューズを設けます。その保護を備えればバッテリーも使えます。仕様不明の充電器は適切な試験電源の代わりには向きません。

灯具アースを電源マイナスにつなぎ、確認済み入力へ保護付きのプラス電源を1機能ずつ加えます。尾灯入力と明るいストップ／ターン入力が別の灯具なら、各入力と意図した明るさの違いを個別に確認します。同時入力は説明書で認められる範囲に限ります。

作動中に灯具の実際の接続部で電圧を測ります。バッテリー端子が正常でも、緩い試験クリップや損傷した引き出し線を通った先が正常とは限りません。

GOODINの4インチLEDトレーラー灯でも同じ方法を使えます。付属の機能・端子資料を使い、その灯具の接続を確認してから通電します。

結果は次のように解釈します。

• 指定された機能がすべて単独で作動： トレーラーの給電、戻り経路、接続部、車両との適合性へ戻ります。
• 特定機能が繰り返し不作動： 引き出し線と端子を点検します。灯具端の給電・戻りが正常なら、灯具が有力な原因です。
• 同じ単独試験で適合する正常灯具は作動： 条件を変えず問題の灯具と比較します。不具合が灯具について移れば診断の裏付けになります。
• 試験線を動かすと結果が変化： 結論を出す前に試験接続を修正します。

新品灯具でも故障はあり得ますが、単独試験が交換の根拠になります。また、接続部の損傷や入力の欠落を灯具故障と取り違えることを防げます。

ステップ6：電気経路が正常ならLEDとの適合性を確認する

灯具単独と取り付け状態の給電・戻りが正常なら、車両のLED負荷への反応を調べます。LED化後に始まった方向指示の高速点滅、球切れ警告、消灯時の短い発光、トレーラー検出不良が手掛かりです。

HELLAは、灯火負荷を監視し低消費電力LEDを検出するトレーラーモジュールを紹介しています。適合性は「LED対応」の表記だけではなく、モジュールと灯具の組み合わせで決まります。HELLAのトレーラー牽引モジュール。

車両または牽引用ハーネスメーカーが対応する対策に従います。適切なモジュール、指定アダプター、所定の設定が必要な場合があります。負荷抵抗は電流を増やし発熱するため、定格、取り付け、故障検出への影響を用途に合わせます。

ちらつくという理由だけで抵抗を選ばないでください。緩い端子もちらつきます。給電、戻り、灯具単独の各試験が正常であることを確かめてから、適合性の問題として扱います。

パルス式や電子制御出力では、一般的なメーターは波形全体ではなく平均値を表示する場合があります。その平均を通常の給電損失と判断する前に、メーカー手順と適切な機器で比較します。

使用市場に合う配線資料を使う

診断順序は各市場で有効ですが、端子割り当ては実際の構成に合わせます。米国の4極例は同じ方式を使うカナダの軽量トレーラーの多くにも当てはまります。7極には専用図が必要で、接点側かケーブル入口側かという図の向きも確認します。

英国ではブレーキと方向指示が一般に独立し、左右の尾灯給電も別の場合があります。Ryderの13極ガイドには、専用ブレーキ端子と左右別々の尾灯端子が示されています。Ryder Towingの13極配線ガイド。

オーストラリアとニュージーランドでも実際のコネクターに合う図が必要です。NARVAの豪州向け案内は7極の丸型・平型キットを示し、尾灯、ブレーキ、方向指示を組み合わせて動作とアースを確認しています。北米のストップ／ターン共用方式を現地配線へそのまま当てはめないでください。NARVAの取り付けガイド。

測定や端子の再接続の前に、機能と図の見る方向を特定することが基本です。形の似たプラグや見慣れた線色だけでは判断できません。

修理後は不具合を見つけた試験を繰り返す

特定した区間を修理し、元の症状を再試験します。適切な車載用接続方法で密閉と引っ張り保護を復元し、操舵、サスペンション、トレーラーの動きで配線が張らないよう支持します。

最後は次の順序で確認します。

1. 尾灯とマーカー灯のみ。
2. ブレーキのみ。
3. 左方向指示、次に右方向指示。
4. 尾灯とブレーキの同時作動。
5. 尾灯と左右それぞれの方向指示。
6. システムの設計どおり、ブレーキと左右それぞれの方向指示。
7. ハザードとその他の装備済み灯火。

左右の明るさが安定し、意図しない干渉がないことを見ます。停止中のハーネスを軽く動かし、接続部と修理箇所の断続的な異常も再確認します。牽引前に仮設テスト線を外します。
