交換したボートトレーラーのウインチベルトがドラムで膨らむ：再使用前に確認すべきこと
このガイドの内容
古くなったボートトレーラー用ウインチのストラップを、強度表示がより高い新品に交換します。
幅は合っているように見えます。フックはバウアイに入り、ストラップもウインチのドラムに取り付けられます。
ところがハンドルを回すと、ウェビングが不均一な塊になって巻き上がります。巻いたストラップがドラムの収納空間からはみ出し、やがてウインチ下のボルトに擦れ始めます。
なぜ、より強い交換用ストラップが古いものよりうまく機能しないのでしょうか。
原因は引張強度とはほとんど関係がない場合があります。ウインチストラップには、ドラムへの寸法適合、正しい固定、指定方向への巻き取り、作動中の周辺金具とのクリアランスが必要です。
これらの条件を一つでも満たさなければ、新品でも使用に適さなくなる可能性があります。
取付・メンテナンス 第01篇 · 船を独立した拘束具で確保して点検してください。個別モデルの説明書を優先します。
実際の交換事例：強度は高くても巻き取りは悪化
2025年6月、あるボート所有者がRedditのr/boatingコミュニティで、通常とは異なる交換時の問題を報告しました。
元のウインチストラップは22年間使用されていました。交換品は数インチ長いだけでしたが、ドラムへの固定端付近のウェビングが明らかに厚くなっていました。
元の金属製ダウエルを使って取り付けると、交換品は均等に巻かれず、目立つ涙滴形の膨らみを形成しました。
所有者はダウエルを使わず、縫製ループを直接ボルトに取り付けてみました。巻き取り状態は改善しましたが、巻き終えたストラップは依然として大きくなり、ウインチ下の取付ボルトに擦れていました。
さらに強い張力をかけて何度か巻き直しても、問題はなくなりませんでした。接触によって新品のウェビングにはすでに損傷が生じ始めていました。
所有者によると、交換品の強度表示は10,000 lbで、元のストラップを戻すと通常どおり巻けたとのことです。[1]
この事例は、次の三つの異なる問いを示しています。
- 新しいストラップは正しく巻き取られていたか。
- ドラム側の固定端は既存のウインチに適合していたか。
- 元のドラムは新しいストラップの厚さと長さを物理的に収納できたか。
それぞれに必要な点検は異なります。巻き取り張力を増やすことで緩い層は改善する場合がありますが、小さすぎるドラムや過度に厚い固定部を必ず解決できるわけではありません。
重要なのは、巻き方が悪いストラップと、正しく巻いても適切に収まらないストラップを区別することです。
強度の高いストラップがドラムの収納空間を超える理由
交換用ストラップがウインチに収まるかどうかは、複数の特性で決まります。
- ウェビングの幅
- ウェビングの厚さ
- 全長
- 縫製された固定ループの厚さと構造
- ドラム径と使用可能な幅
- 巻いたストラップの周囲のクリアランス
強度表示は、これらの寸法の代わりにはなりません。
厚さと長さが巻き径の増え方を決める
幅と長さが同じ二本のストラップを考えてみましょう。
一方は比較的薄く柔軟です。もう一方は構造が異なり、厚いウェビングを使用しています。
ドラムが一回転するたびに層が一つ増えます。単体で測ると小さく見える厚さの違いも、巻き取る全長にわたって積み重なります。
物理的な概算として、次の関係が役立ちます。
ウェビングの材料体積 ≈ 幅 × 厚さ × 長さ
実際の巻き取り形状は、層の締まり具合、縫製部の局所的な厚さ、折れ、層間の隙間にも左右されます。
幅と長さが同じなら、厚いウェビングは一般により大きな収納体積を必要とします。ドラムが余分な材料そのものを圧縮して消すことはできません。
これは、ドラムの芯、側板、近接する取付金具の間に余裕が少ない、小型のボートトレーラー用ウインチで特に重要です。
縫製ループが局所的な膨らみを作ることがある
ドラム側のループには特に注意が必要です。
縫製ループには重なったウェビングと縫い目があります。構成によっては、ボルト、ピン、または専用の固定具で保持されます。
そのため、ストラップの他の部分より局所的に厚くなります。
この部分が指定された固定空間に収まらないと、最初の層がその上に乗り上げることがあります。後続の層も同じ盛り上がった形状に沿い、不均一な涙滴形の巻き取り形状になります。
これは通常の緩い巻き取りとは異なります。
固定部から始まる局所的な膨らみは、残りのストラップを一定の張力で巻いても残る場合があります。
古いストラップが収まる理由
古いストラップは正常に巻けるのに、新しいものが同じドラムを毎回過充填するなら、その比較は有用な証拠になります。
巻き取り機構の故障を疑う前に、厚さ、長さ、固定端構造の違いを調べるべきことを示しています。
ただし、古いストラップが安全だと確認できるわけではありません。劣化や損傷のあるストラップでも、寸法上は完全に収まる一方で、使用には適さないことがあります。
適合する交換品は、機械的な寸法適合と、適用される強度要件の両方を満たさなければなりません。
巻き直す前にドラム側の固定部を確認する
最初に点検する場所は、ストラップとドラムの接続部です。
すべてのボートトレーラー用ウインチが同じ固定方式を使っているわけではありません。
保持ボルトで縫製ループを固定するものもあれば、別のピン、スロット、メーカー独自の固定具を使うものもあります。
あるウインチで使える構成を、そのまま別のウインチにも適用してはいけません。
例えば、Dutton-Lainsonの牽引用ウインチDL600A、DL900A、DL1100A、DL1300Aの取扱説明書では、モデルごとに異なる保持ボルト寸法が指定されています。ロックナットの種類や、リールのスロット内での固定ボルトの必要位置も説明されています。[2]
固定部は単にストラップを留める便利な場所ではなく、荷重伝達経路の一部であるため、これらの詳細が重要です。
点検する項目
ボートを独立した方法で確実に保持し、ウインチに荷重がかかっていない状態で、該当する整備手順に従って目視できるドラム側の固定構成を点検します。
次を確認してください。
- ストラップが、そのウインチに指定された固定方法を使っているか。
- 保持ボルト、ピン、その他の固定具の種類と寸法が正しいか。
- 縫製ループが過度に寄れたりねじれたりせず、指定位置に収まっているか。
- 固定金具に曲がり、動き、腐食、損傷がないか。
- 最初の層が、突き出た部品を無理に回り込まず形成できるか。
交換品は正しく固定されているように見えても、ループが厚すぎたり、保持金具が誤っていたりする場合があります。
点検結果が示すこと
最初の層が固定位置で急に盛り上がり、残りのウェビングは平らなら、ループや固定構成を詳しく調べる必要があります。
巻いた全体が常に大きすぎるなら、固定部だけでなく、全体の厚さと長さが原因かもしれません。
固定ボルトが目に見えて曲がっている、または設計位置を維持できない場合、巻き直しは解決策ではありません。使用を再開する前に、適合する部品で固定システムを修正する必要があります。
巻き径を小さくするためだけに、必要なダウエルを外したり、任意のボルトに置き換えたり、縫製ループを加工したりしないでください。
別の固定構成が許容されるのは、ウインチメーカーが承認した構成の一部である場合だけです。
初回の巻き取りにもっと張力が必要なのか
ストラップがドラムに適合していても、初回の取り付け時に緩く不均一に巻かれることがあります。
これは巻き取り条件の問題であり、必ずしも寸法の不適合ではありません。
適切に管理された張力が不足すると、各層が緩いまま残ることがあります。後続の層が均等に落ち着かず、ずれたり、折れたり、その上に乗ったりします。
ストラップのねじれや進入経路の不適切な位置合わせは、状態をさらに悪化させます。
適切な初回巻き取りで達成すべき状態
適合するストラップを管理された手順で最初に巻くと、次の状態になる必要があります。
- 持続するねじれや折れがなく、ウェビングが平らである
- 各層がドラムの指定幅内に収まる
- 緩い輪の連続ではなく、安定した巻き取り形状になる
- ドラム側板、ウインチフレーム、周辺金具に干渉しない
- モデルに指定された方向に巻かれる
張力の管理には、メーカーが指定する方法を使ってください。回転中はドラム、歯車、挟み込み箇所に手やゆったりした衣服を近づけないでください。
目的は安定した巻き取りであり、可能な限り最大の力をストラップにかけることではありません。
張力が主な問題かどうかを見分ける
最初は緩く不規則な層ができる場合を考えます。
適切な手順で安全に巻き直すと、層が安定した形に落ち着き、巻いたストラップが周辺金具に接触しなくなったとします。
その結果は、初回の張力不足や位置合わせが原因の一つだった可能性を示します。
では、別の結果を考えてみましょう。
各層は平らで十分に締まっているのに、巻き終えた全体はなお収納空間に対して大きすぎます。
この場合は、さらに締めることで解決する問題ではなく、ドラムの容量不足やストラップ寸法の不適合が疑われます。
大きすぎるストラップを繰り返し強い力で巻くと、根本的な寸法適合の問題を解決しないまま、固定金具への荷重を増やす可能性があります。
巻き取り方向は別に確認する
ストラップがドラムに巻かれる方向も重要です。
ボルトや近くのブラケットを避けるためだけに、巻き方向を変えてはいけません。
Dutton-Lainsonは、巻き方向がモデルによって異なり、ラチェットやブレーキの正しい作動に影響する場合があると説明しています。ドラムの上を通す指定の構成もあれば、別の通し方を指定するものもあります。[3]
誤った方向できれいに巻けても、正しく取り付けられたストラップとはいえません。
荷重をかけて船を引き上げる前に、指定された出口方向と、ラチェットの正しいかみ合いの両方を確認してください。

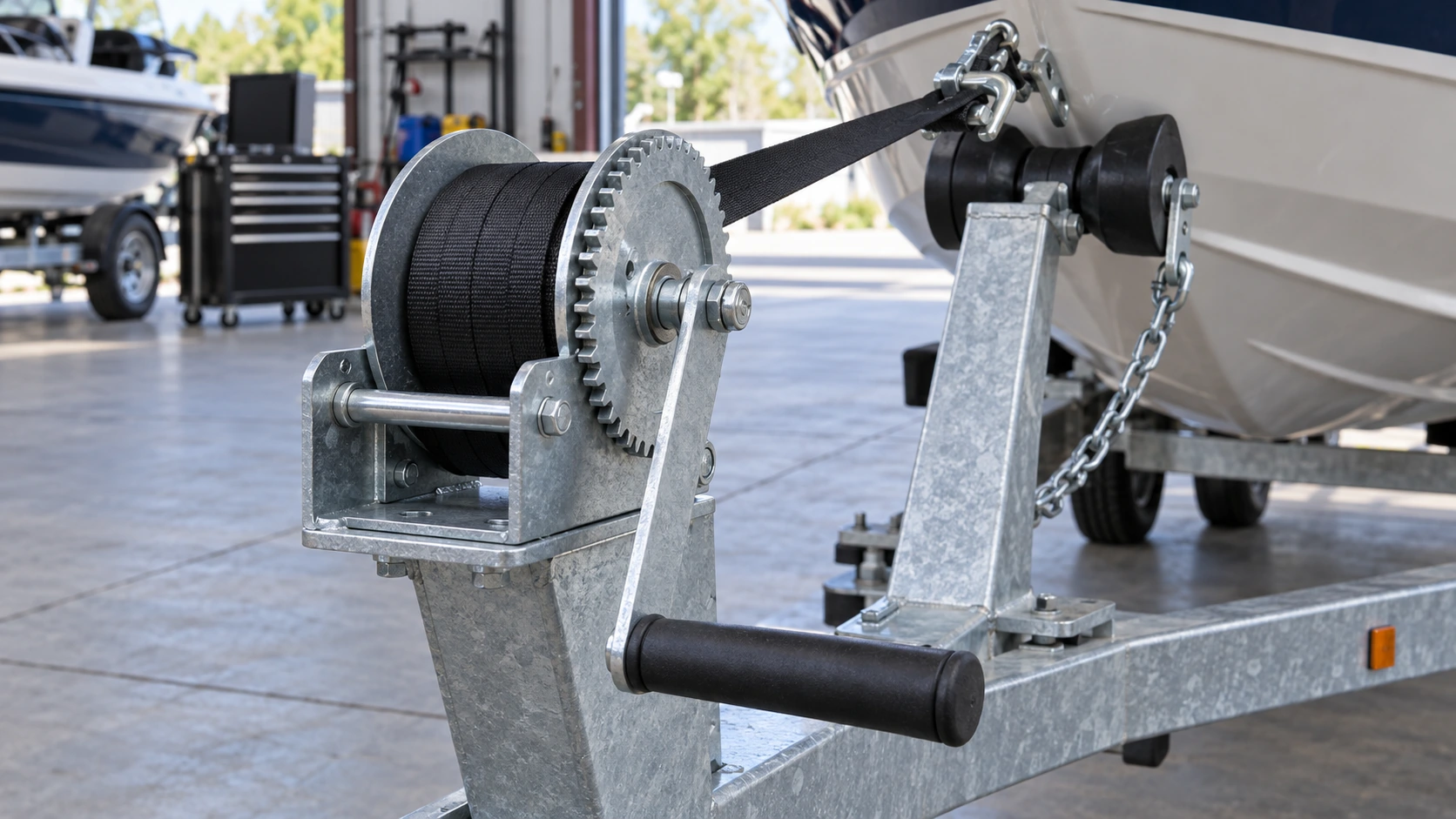

巻いたストラップ全体の周囲のクリアランスを確認する
交換品はドラムの側板間に収まっても、巻き径が増えると周辺金具に接触する場合があります。
ボートトレーラーでは、ウインチが一般に次の部品の近くに取り付けられるため、この区別が特に重要です。
- ウインチスタンドの取付ボルト
- バウストップのブラケット
- 支柱
- 歯車と軸の組立部
- トレーラーフレームの部材

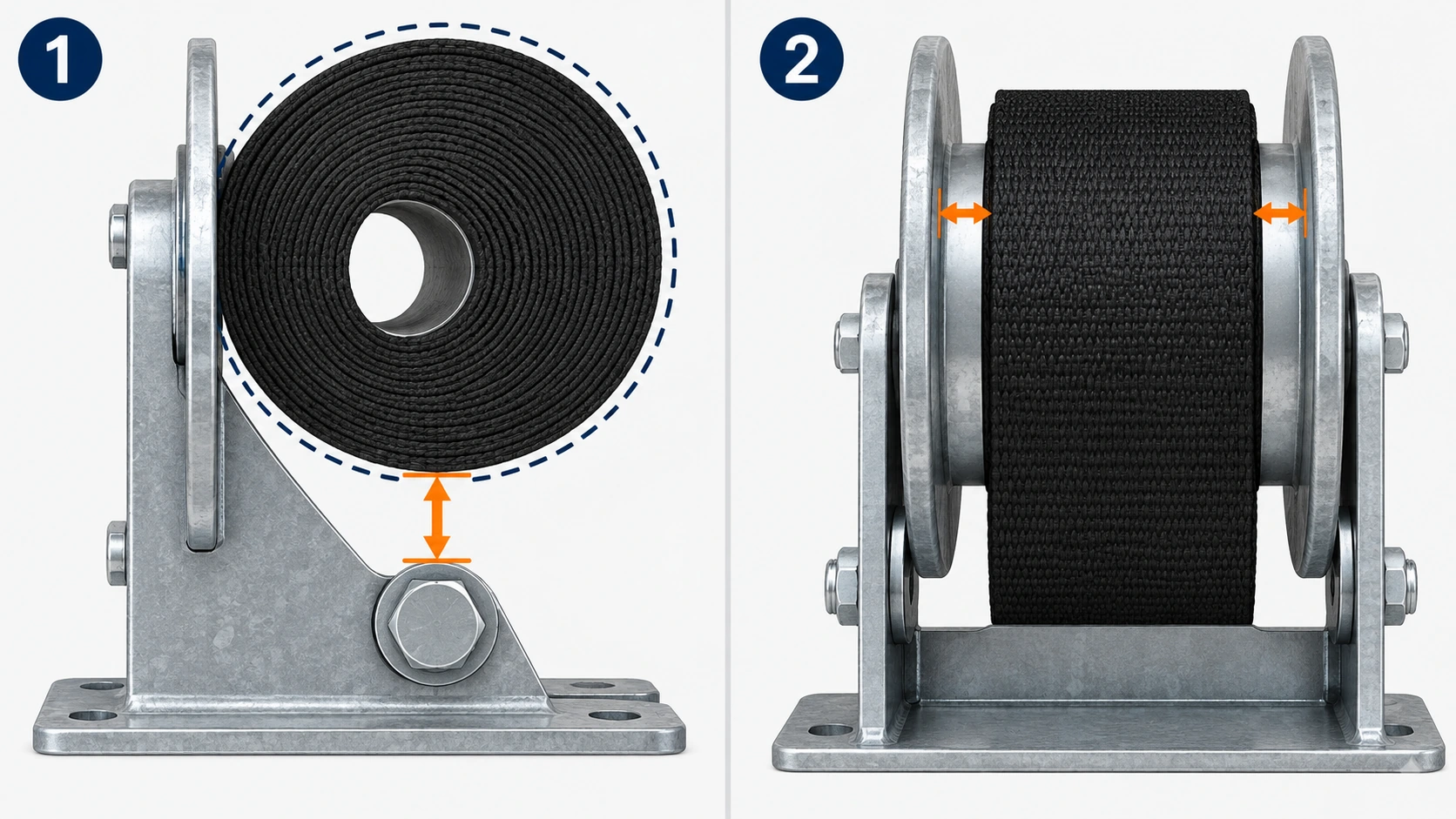

考慮すべきクリアランスは二種類あります。
半径方向のクリアランス：巻いたストラップがドラムからどれだけ広がるか
ストラップが巻き重なると、外径が大きくなります。
指定された巻き取り範囲の全体で、巻いたストラップが使用可能な作動空間内に収まる必要があります。
取付ボルトがドラムのすぐ下にあると、巻き径が比較的小さく増えただけでも接触する場合があります。
この接触は、ドラムが回るたびに局所的な摩耗を生じさせます。
ウェビングが金属金具に擦れ始めると、巻き取りを続けることで荷重を担う繊維を損傷する可能性があります。
BoatUSは、ほつれ、切れ、裂け、縫製の損傷を、ウインチストラップを交換すべき警告兆候として挙げています。[4]
繰り返しの接触で摩耗したストラップは、巻き取りの問題を修正したという理由だけで使用に戻してはいけません。
軸方向のクリアランス：ドラムの両側の間での位置
二つ目は、ドラム横方向の使用可能な幅です。
幅が広すぎる、折れている、ねじれている、または一方へ継続的に引かれるストラップは、側板や近くの部品に擦れる場合があります。
巻いたストラップが半径方向の限界内に収まっていても、常に一方へ寄るなら、進入方向、位置合わせ、ウェビングの状態を点検してください。
ストラップはフレーム、軸、取付金具を横切って引かれるのではなく、ウインチが想定する牽引経路に沿って荷重に到達する必要があります。
Dutton-Lainsonは、不適切な引出経路が重要部品との接触を生み、牽引用のストラップやケーブルを徐々に損傷させる可能性を明確に警告しています。[3]
最も重要な確認
一部だけ巻いた状態でクリアランスを判断しないでください。
通常使用でドラムに巻かれる最大量を含め、作動範囲全体を確認します。
巻き取りの途中では取付ボルトを避けられても、船の引き上げ終盤で不適合になる場合があります。
同様に、突き出たボルトを移動したりウインチ位置を変えたりすることが、必ずしも許容される修正ではありません。取付金具と支持構造は、本来の強度と構成を維持する必要があります。

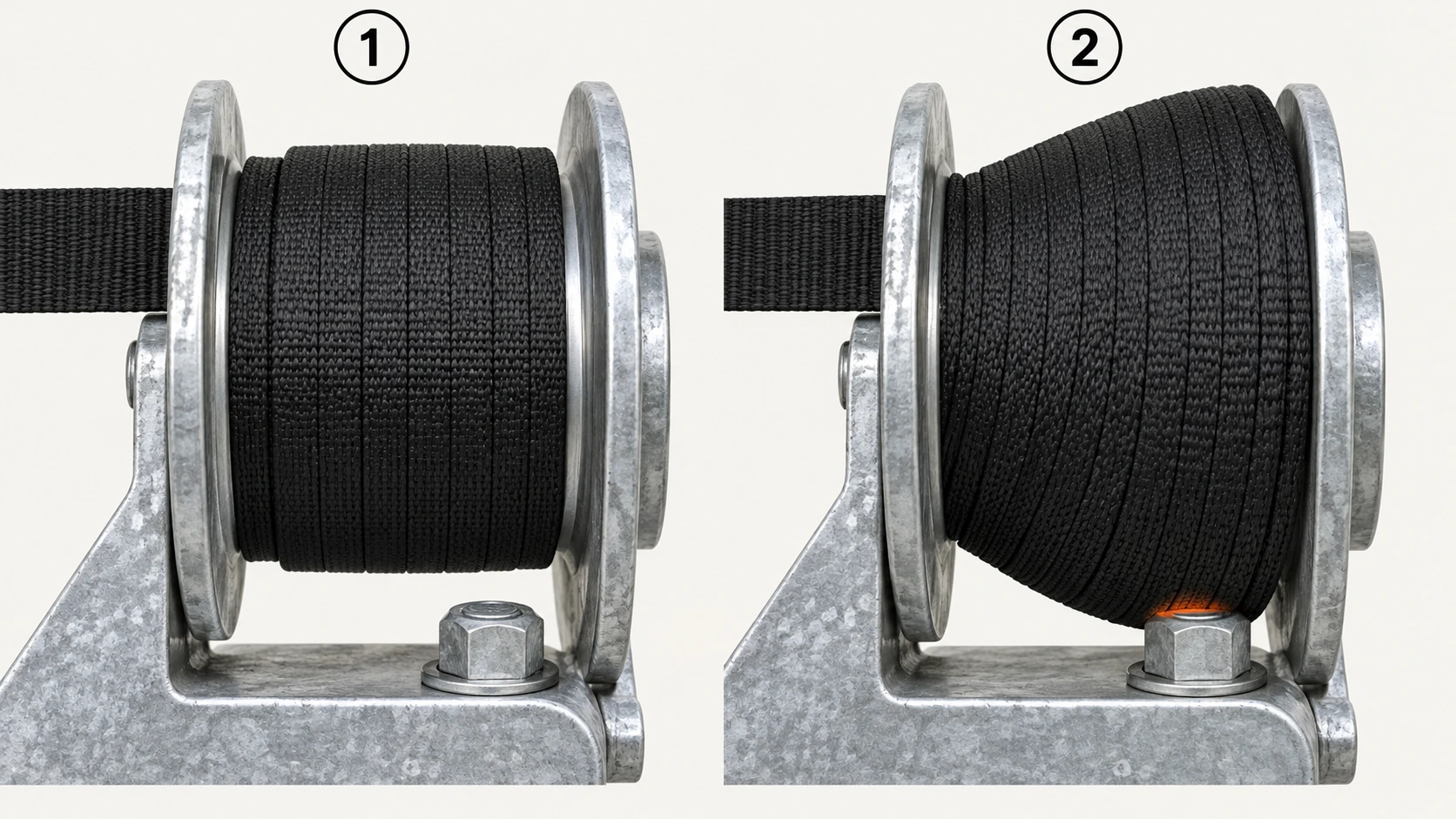

巻き取り形状から問題を特定する
巻き取り形状の違いは、原因を絞り込む有用な手がかりになります。
| 観察された状態 | 調べるべき箇所 | 結果が示す可能性 |
|---|---|---|
| ドラム側のループから目立つ膨らみが始まる | 縫製ループ、固定金具、最初の層の収まり | 固定端構造が平らな初回巻き取りを妨げている可能性 |
| 巻き取り中に緩い層がずれたり折れたりする | 初回張力、ねじれ、位置合わせ | 巻き取り条件が堆積の原因になっている可能性 |
| 各層は平らだが巻いた全体が大きすぎる | 厚さ、長さ、ドラムの使用可能容量 | 交換品の寸法が適合していない可能性 |
| ストラップが継続的に一方へ集まる | 進入角、ドラムの位置合わせ、ストラップの状態 | 横荷重や経路が均等な巻き取りを妨げている可能性 |
| 巻き取り終盤だけウェビングがボルトに擦れる | 最大巻き径、ボルトとの隙間 | 充填量が多いときに作動空間が不足 |
| ドラムは回るが荷重保持機構が正しく作動しない | 巻き方向、爪、ラチェット、ブレーキ | ストラップ収納以外にウインチの機能上の問題がある |
| 縁がほつれている、または縫製が損傷している | 摩耗、切れ、接触位置 | 巻き直しではなく、損傷したストラップの交換が必要 |
これらの所見は合わせて検討してください。
例えば、ストラップが厚すぎるうえに、最初の巻き方も緩すぎることがあります。一方を改善しても、もう一方が自動的になくなるわけではありません。
同じ区別はウインチ本体にも当てはまります。ベアリング、軸、その他の機械部品の損傷でドラムが不均一に回る場合、張力を繰り返し調整しても、その故障は直りません。
次の進水前に行う実用的な点検手順
体系的に点検すれば、船を何度も引き上げようとせずに、通常は問題を絞り込めます。
手順1 — ボートを独立した方法で保持する
ストラップやドラムを扱う前に、ウインチの牽引ラインを無負荷にしてもボートが動かないことを確認します。
適切な独立した拘束具と安定した作業場所を使ってください。調査中に、問題のあるストラップで船を保持しないでください。
手順2 — ストラップ全体を点検する
ウェビング、両側の縁、縫製された端部、フックを確認します。
取付ボルトや側板に接触した部分には特に注意してください。
切れ、ほつれ、縫製の損傷、その他の目視できる構造的な損傷は交換条件であり、巻き取り張力を増やす理由ではありません。
手順3 — 古いものと新しいものを比較する
元のストラップと仕様が手元にあるなら、幅、厚さ、長さ、ドラム側の端部構造を比較します。
元の製品は寸法の参考になりますが、必ずしも強度や使用可能状態の基準にはなりません。
手順4 — 固定方法を確認する
取り付けたループ、固定金具、メーカー指定の巻き方向を確認します。
承認された部品と手順を使い、取り付けの不一致を修正してください。
手順5 — ドラムと周辺金具を点検する
ドラムのフランジ、フレーム、取付ボルト、軸、目視できるラチェット部品を調べます。
巻いたストラップが周辺の金属部品に近づく位置を特定します。
曲がった金具、腐食、鋭い縁、緩い取付部品、利用可能な隙間を減らす変形がないか確認してください。
手順6 — 管理された条件で巻き取りを評価する
ストラップとウインチが使用可能で、構成が承認されている場合、メーカー指定の無負荷点検または初回巻き取り手順を行います。
不規則な形状が最初に生じる場所を観察します。
- 最初の層が固定部の上に盛り上がるなら、固定構成を調べます。
- 緩く積まれた層が締まって均一になるなら、初回の巻き取り条件が原因の一つだった可能性があります。
- 締まった巻き取り形状でも大きすぎるなら、ドラム容量とストラップ寸法を調べます。
- ストラップが横へ寄るなら、位置合わせと経路を調べます。
ストラップが挟み込み箇所に近づく、金具に接触する、または機構が異常に作動する場合は、点検を中止してください。
手順7 — 使用再開前にシステム全体を確認する
無負荷で滑らかに巻けることは有用な確認ですが、必要な牽引荷重に適したウインチであることを証明するものではありません。
次の引き上げ前に、モデルの説明書に従ってラチェットまたはブレーキの正しい作動を確認し、固定部、フック、取付構造、牽引経路、定格牽引能力も確認してください。
ストラップは、ボートがトレーラー上で静止しているときだけでなく、積載サイクル全体で適合していなければなりません。
巻き直しで十分な場合と交換が必要な場合
適切な対応は、点検で確認された内容によって異なります。
| 点検結果 | 適切な対応 |
|---|---|
| 損傷がなく、仕様が適切で、承認された巻き直し後に均等に収まる | 作動全体の点検に合格した後で使用を再開 |
| ねじれや位置合わせの問題があるが、損傷はない | 巻き方や経路を修正し、再点検 |
| 固定金具が誤っているが、承認された交換部品がある | 使用前に指定の固定構成を復元 |
| ストラップがドラムの収納空間を繰り返し超える | 適合する承認済みのストラップ構成に交換 |
| 切れ、大きな摩耗、ほつれ、縫製の損傷がある | 使用を中止し、ストラップを交換 |
| ドラム、爪、軸、取付構造、その他の重要金具が損傷 | 対象組立部を適切に修理または交換するまで使用中止 |
| 正しい固定、巻き方向、確実な荷重保持を確認できない | 構成と機能が確認されるまで積載に使用しない |
ウインチ全体の交換が必ずしも必要ではない理由
ウインチが正常に機能していて、交換ストラップだけが不適合なら、ウインチを廃棄する必要は必ずしもありません。
本体が良好な状態で、正しい仕様のストラップが入手できれば、ウェビングだけの交換で解決する場合があります。
ただし、必要な長さがドラムに収まらない、承認された固定構成を用意できない、または本体に機械的損傷がある場合は、別の判断になります。
そのような場合、異なるウインチ構成や全体の交換が必要になる可能性があります。
判断は、新品が常に最良という前提ではなく、特定された問題に基づいて行ってください。
取り付け後もボートトレーラーの使用条件が重要な理由
最初にうまく巻けても、その後ずっと正しい位置合わせを保てるとは限りません。
ボートトレーラーの使用条件は、ストラップの挙動を徐々に変化させる場合があります。
頻繁な濡れと海洋環境への曝露
ストラップは淡水、海水、堆積物、繰り返しの湿潤・乾燥にさらされます。
このため、特にウェビング、縫製端、フック、金属製の固定金具の定期的な清掃と点検が重要です。
近くの部品の塩分付着や腐食は、ストラップを傷める粗い接触面を作ることもあります。
走行振動
走行中の動きは、取付部品を徐々に緩めたり、ウインチスタンドの既存の問題を表面化させたりします。
取り付け時には正しく位置合わせされていても、支持部が緩む、または変形すると、後に不適切な牽引経路になる場合があります。
繰り返しの引き上げサイクル
船の積載中、ストラップはドラムへの充填に伴って異なる巻き取り位置を通過します。
船が水による支持からトレーラーのバンクやローラーへ移る際には、張力も変化します。
繰り返し使用するため、どの段階でも折れ、擦れ、位置ずれが生じないことが重要です。
長期保管
長期間の屋外保管では、点検上さらに考慮すべき点があります。
使用回数が比較的少なくても、天候、紫外線、汚染によってウェビングが時間とともに劣化する可能性があります。
したがって、定期点検には巻き取り状態と材料の状態の両方を含めてください。
GOODINの視点：適切なストラップ容量は強度表示だけでは決まらない
トレーラーメーカーや販売業者にとって、交換ストラップに関する苦情の繰り返しは、ウインチとストラップの組み合わせ仕様に問題がある兆候かもしれません。
名目上の定格が似ていても、二つの製品が異なる牽引媒体を使うことがあります。
GOODINのGD-S2000は、定格2,000 lbの二速手動ストラップウインチです。公開仕様には幅50 mm、長さ8 mのストラップと、4:1 / 8:1のギア比が記載されています。[5]
関連モデルGD-C2000は、ウェビングではなく鋼製ケーブルを使います。同じ定格能力クラスでも、それぞれ異なる牽引媒体を前提とする製品です。[6]
この違いは、OEMトレーラープログラムの交換部品を計画するときに役立ちます。
完全な交換仕様には、幅や破断強度だけでなく、承認されたストラップ寸法と固定端を記載する必要があります。

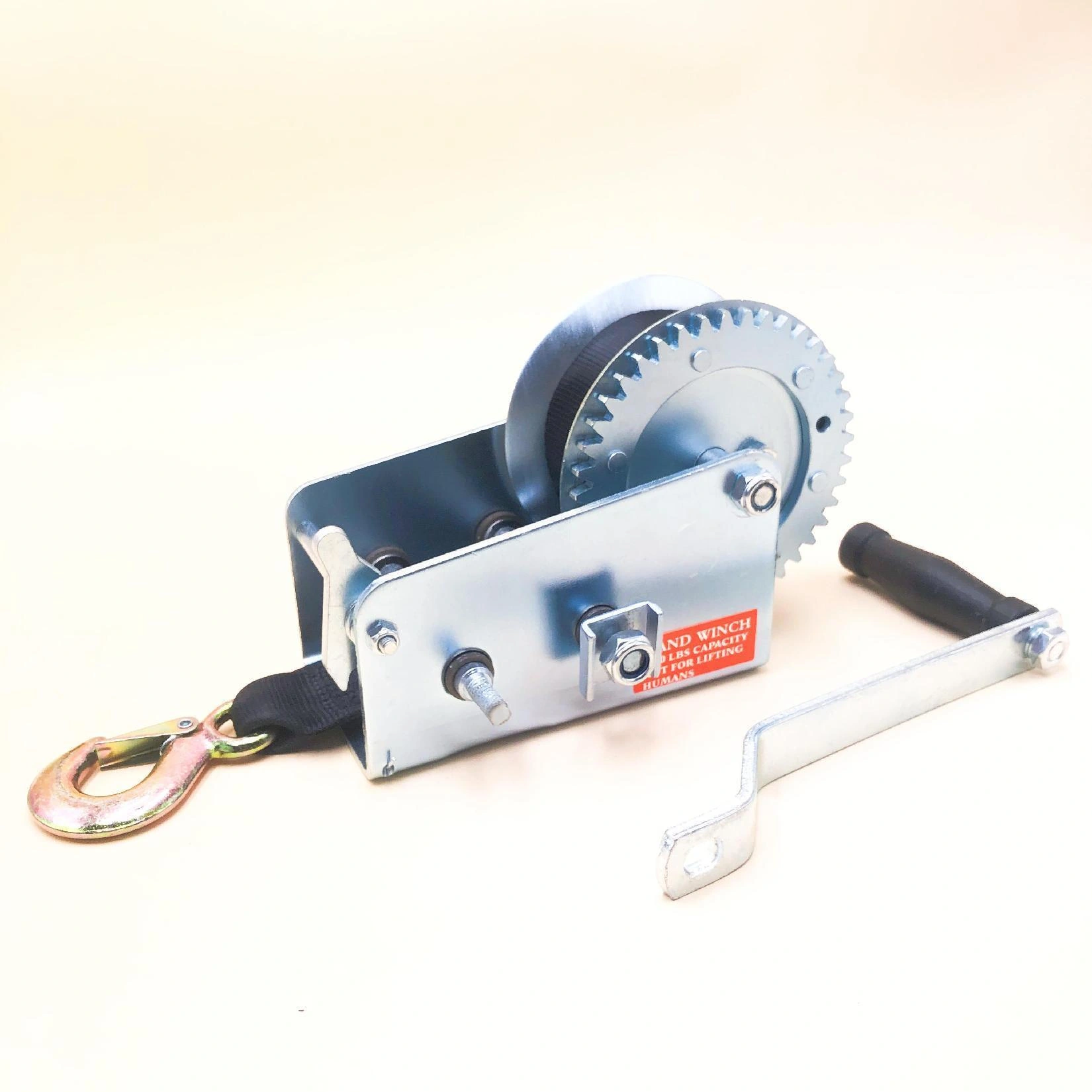

GOODIN GD-S2000
定格2,000 lbの手動ウインチ、ギア比4:1 / 8:1、50 mm × 8 mのストラップ。
OEMおよび交換部品の検討に用いる参考構成です。
ストラップの堆積問題が繰り返し起きる販売業者にとって、記録すべき最も有用な情報は次のとおりです。
- 既存ウインチのモデルとドラム構成
- 交換ストラップの幅、厚さ、長さ
- 縫製ループと固定金具の構造
- 最大巻き径と最も近い部品との隙間
- 巻き取りサイクル内で問題が始まる時点
- 擦れ、ねじれ、局所的摩耗の証拠
この情報は、交換ストラップのロット全体の仕様違いと、取り付け問題や劣化したウインチ組立部を区別するのに役立ちます。
再注文や補修用交換キットにも、より確かな基準を提供します。
交換前の選定についてはボートトレーラーのウインチ：ベルトとワイヤーロープの選定・適合性をご覧ください。OEM交換キットについては、GOODINへ問い合わせる際に、既存のモデルと固定部の詳細をお知らせください。
よくある質問
強度表示10,000 lbのストラップは、小型ボート用ウインチには厚すぎることがありますか。
はい。ストラップの強度とドラムの収納容量は別の要件です。
表示破断強度が高いストラップは、厚いウェビングや大きな端末部を使う場合があります。必要な全長がウインチの空間に収まらないなら、強度表示にかかわらず、その構成には適していません。
また、メーカーが適用する使用時の強度要件も満たす必要があります。破断強度だけが通常の作動限界になるわけではありません。
もっと強く巻けば膨らみはなくなりますか。
緩い、または不規則な巻き取りが重要な原因である場合に限ります。
最初の層が緩いために不均一な巻き取り形状になるなら、承認された巻き直し手順で改善する可能性があります。
縫製ループが持続的な盛り上がりを作る場合や、均等に巻いても容量を超える場合、張力を増やしても確実には解決しません。
新品のストラップがボルトに擦れ始めても使い続けられますか。
いいえ。対象ストラップの使用を中止し、点検してください。
接触で切れ、ほつれ、縫製の損傷、その他の目視できる損傷が生じているなら、交換し、干渉を修正してからウインチの使用を再開してください。
交換直後に摩耗が生じることは、通常の慣らし状態ではありません。
ストラップはドラムの上を通して巻く必要がありますか。
すべてのウインチがそうではありません。
正しい方向はモデルのラチェットやブレーキ構成で決まります。隙間を増やすために方向を変えるのではなく、そのウインチで承認された巻き方向に従ってください。
結論：追加の部品交換より先に巻き取り問題を診断する
堆積する新品のボートトレーラー用ストラップが、必ずしも不良品とは限りません。
厚いドラム側ループ、不適切な固定金具、初回の巻き方、誤った位置合わせ、既存ドラムの収納空間不足が原因となる場合があります。
それぞれ点検結果が異なり、必要な対応も異なります。
重要なのは、正しい巻き取り条件で不規則さがなくなるのか、それとも交換品がウインチ構成に収まらないため残るのかを特定することです。
損傷がなく、巻き取り方法だけが問題なら、修正は比較的簡単かもしれません。一方、過充填、金具との擦れ、材料の損傷が続くなら、操作を続けることは解決策ではありません。
正しく取り付けられたストラップとは、単にドラムへ取り付けられるものではなく、積載サイクル全体で収まり、巻き取れ、周辺金具を避け、正しく作動するものです。
