Новая лента лебёдки лодочного прицепа сбивается на барабане: что проверить перед повторным использованием

Установка и обслуживание №01 · При осмотре лодка должна быть закреплена независимо от лебёдки. Инструкция конкретной модели имеет приоритет.

Реальный случай замены: выше прочность, хуже намотка

В июне 2025 года владелец лодки описал необычную проблему с заменой ленты в сообществе r/boating на Reddit.

Исходная лента служила 22 года. Новая была всего на несколько дюймов длиннее, но заметно толще около крепления к барабану.

При установке с исходной металлической вставкой крепления новая лента образовывала выраженное каплевидное утолщение вместо ровной намотки.

Владелец попробовал закрепить прошитую петлю непосредственно на болте, без вставки. Намотка улучшилась, однако готовый рулон всё ещё выступал настолько, что задевал монтажный болт под лебёдкой.

Несколько попыток намотать ленту с большим натяжением не устранили проблему. Контакт уже начал повреждать новую ленту.

Владелец сообщил, что новая лента имела показатель прочности 10,000 lb, а старая после обратной установки наматывалась нормально. [1]

Этот случай ставит три разных вопроса:

• Правильно ли наматывали новую ленту?
• Совместимо ли её барабанное крепление с существующей лебёдкой?
• Может ли исходный барабан физически вместить новую ленту с её толщиной и длиной?

Для этих вопросов нужны разные проверки. Увеличение натяжения может улучшить укладку рыхлых слоёв, но не обязательно компенсирует слишком маленький барабан или чрезмерно объёмное крепление.

Важно отличать ленту, которая плохо наматывается, от ленты, которая не помещается должным образом даже при правильной намотке.

Почему более прочная лента может не поместиться на барабане

Возможность разместить сменную ленту на лебёдке определяется несколькими характеристиками:

• Ширина ленты
• Толщина ленты
• Общая длина
• Толщина и конструкция прошитой крепёжной петли
• Диаметр и полезная ширина барабана
• Зазор вокруг намотанной ленты

Показатель прочности не заменяет ни один из этих размеров.

Толщина и длина определяют скорость увеличения намотки

Рассмотрим две ленты одинаковой ширины и длины.

Одна относительно тонкая и гибкая. Другая имеет иную конструкцию и более толстое полотно.

Каждый оборот добавляет новый слой на барабан. Разница, кажущаяся небольшой при отдельном измерении, накапливается по всей намотанной длине.

Полезное физическое приближение:

Объём материала ленты ≈ Ширина × Толщина × Длина

Фактический объём намотки также зависит от плотности укладки, местной толщины швов, складок и промежутков между слоями.

При одинаковой ширине и длине более толстая лента обычно требует большего объёма хранения. Барабан не может просто сжать лишний материал до исчезновения.

Особенно это важно для компактных лебёдок лодочных прицепов, где пространство между сердечником барабана, боковинами и соседним монтажным крепежом ограничено.

Прошитая петля может создавать местный выступ

Петля на барабанном конце требует особого внимания.

Она содержит перекрывающиеся участки ленты и швы. В некоторых конструкциях её дополнительно удерживает болт, штифт или другой специальный фиксатор.

Этот участок получается толще остальной ленты.

Если он не помещается в предусмотренное пространство крепления, первые слои могут приподниматься над ним. Последующие слои повторяют этот выступающий профиль, формируя неровную каплевидную намотку.

Это отличается от обычной рыхлой укладки.

Местный выступ, начинающийся у крепления, может сохраняться даже при постоянном натяжении остальной ленты.

Почему старая лента всё ещё помещается

Если старая лента наматывается нормально, а новая постоянно переполняет тот же барабан, такое сравнение полезно для диагностики.

Оно указывает на необходимость проверить различия в толщине, длине и конструкции крепления, прежде чем считать механизм намотки неисправным.

Однако это не доказывает безопасность старой ленты. Состарившаяся или повреждённая лента может идеально помещаться, но уже не подходить для эксплуатации.

Совместимая замена должна удовлетворять и требованиям механической совместимости, и применимым требованиям прочности.

Перед перемоткой проверьте крепление к барабану

Первое место проверки — соединение ленты с барабаном.

Не все лебёдки лодочных прицепов используют одинаковую систему крепления.

В одних прошитая петля удерживается крепёжным болтом. В других применяется иной штифт, паз или разработанный производителем фиксатор.

Схему, работающую на одной лебёдке, нельзя автоматически переносить на другую.

Например, инструкции Dutton-Lainson для тяговых лебёдок DL600A, DL900A, DL1100A и DL1300A предусматривают разные размеры удерживающего болта в зависимости от модели. Они также определяют тип контргайки и нужное положение крепёжного болта в пазах барабана. [2]

Это важно, потому что крепление является частью пути передачи нагрузки, а не просто удобным местом фиксации ленты.

Что проверять

Независимо закрепив лодку и полностью сняв нагрузку с лебёдки, осмотрите видимое барабанное крепление по применимой процедуре обслуживания.

Проверьте следующее:

1. Используется ли предусмотренный для этой лебёдки способ крепления ленты.
2. Соответствуют ли тип и размер удерживающего болта, штифта или другого фиксатора.
3. Находится ли прошитая петля в предназначенном положении без чрезмерного скомкивания и перекручивания.
4. Нет ли изгиба, смещения, коррозии или повреждения крепёжных деталей.
5. Может ли первый слой уложиться без вынужденного огибания выступающего элемента.

Сменная лента может выглядеть правильно закреплённой, но иметь неподходящую толщину петли или неверный крепёж.

Что означают разные результаты

Если первые слои резко приподнимаются у крепления, а остальное полотно остаётся плоским, петлю и схему фиксации нужно изучить внимательнее.

Если вся намотка постоянно слишком велика, причина может заключаться в общей толщине и длине, а не только в креплении.

Если крепёжный болт явно согнут или не удерживается в проектном положении, перемотка не решит проблему. До дальнейшего использования систему крепления необходимо восстановить совместимыми деталями.

Не удаляйте обязательную вставку, не ставьте произвольный болт и не переделывайте прошитую петлю только ради уменьшения диаметра намотки.

Другая схема крепления допустима лишь тогда, когда она входит в одобренную производителем конфигурацию лебёдки.

Нужно ли сильнее натягивать ленту при первой намотке

Иногда лента подходит к барабану, но при первоначальной установке образует рыхлую, неровную намотку.

Это проблема условий намотки, а не обязательно несовпадения размеров.

Без достаточного контролируемого натяжения отдельные слои могут оставаться свободными. Следующие слои смещаются, складываются или ложатся поверх них вместо равномерной укладки.

Перекрученная лента или неверно выровненная траектория входа может ухудшить результат.

Что должна обеспечить правильная первоначальная намотка

Для совместимой ленты контролируемая первоначальная намотка должна обеспечить:

• Плоское полотно без устойчивых перекручиваний и складок
• Укладку слоёв в пределах предусмотренной ширины барабана
• Стабильный рулон, а не набор свободных петель
• Отсутствие контакта с боковинами барабана, рамой лебёдки и соседним крепежом
• Правильное для модели направление намотки

Применяйте указанный производителем способ управления натяжением. Во время вращения держите руки и свободную одежду вдали от барабана, шестерён и мест защемления.

Цель — последовательная ровная укладка, а не максимально возможное усилие на ленте.

Как определить, является ли натяжение главной причиной

Предположим, сначала лента образует свободные, неровные слои.

После безопасной перемотки по соответствующей процедуре слои стабилизируются, а рулон не касается окружающего крепежа.

Такой результат подтверждает, что недостаточное первоначальное натяжение или выравнивание могли способствовать проблеме.

Теперь рассмотрим другой результат.

Слои плоские и достаточно плотные, но готовая намотка всё равно слишком велика для доступного пространства.

Это указывает на недостаточную вместимость барабана или несовместимые размеры ленты, а не на проблему, решаемую дальнейшим затягиванием.

Повторная намотка слишком большой ленты с повышенным усилием может увеличить нагрузку на крепёж, не устраняя основную проблему совместимости.

Направление намотки проверяется отдельно

Направление, в котором лента оборачивается вокруг барабана, также имеет значение.

Его нельзя менять только для обхода болта или соседнего кронштейна.

Dutton-Lainson объясняет, что ориентация намотки различается у разных моделей и может влиять на правильную работу храпового механизма или тормоза. Для некоторых конфигураций требуется прохождение ленты поверх барабана, для других предусмотрена иная схема. [3]

Лента, аккуратно намотанная в неправильном направлении, установлена неправильно.

Перед вытягиванием лодки под нагрузкой подтвердите и предусмотренный выход тягового элемента, и правильное зацепление храпового механизма.

Проверьте зазоры вокруг всей намотанной ленты

Сменная лента может помещаться между боковинами барабана и всё же касаться соседних деталей по мере увеличения рулона.

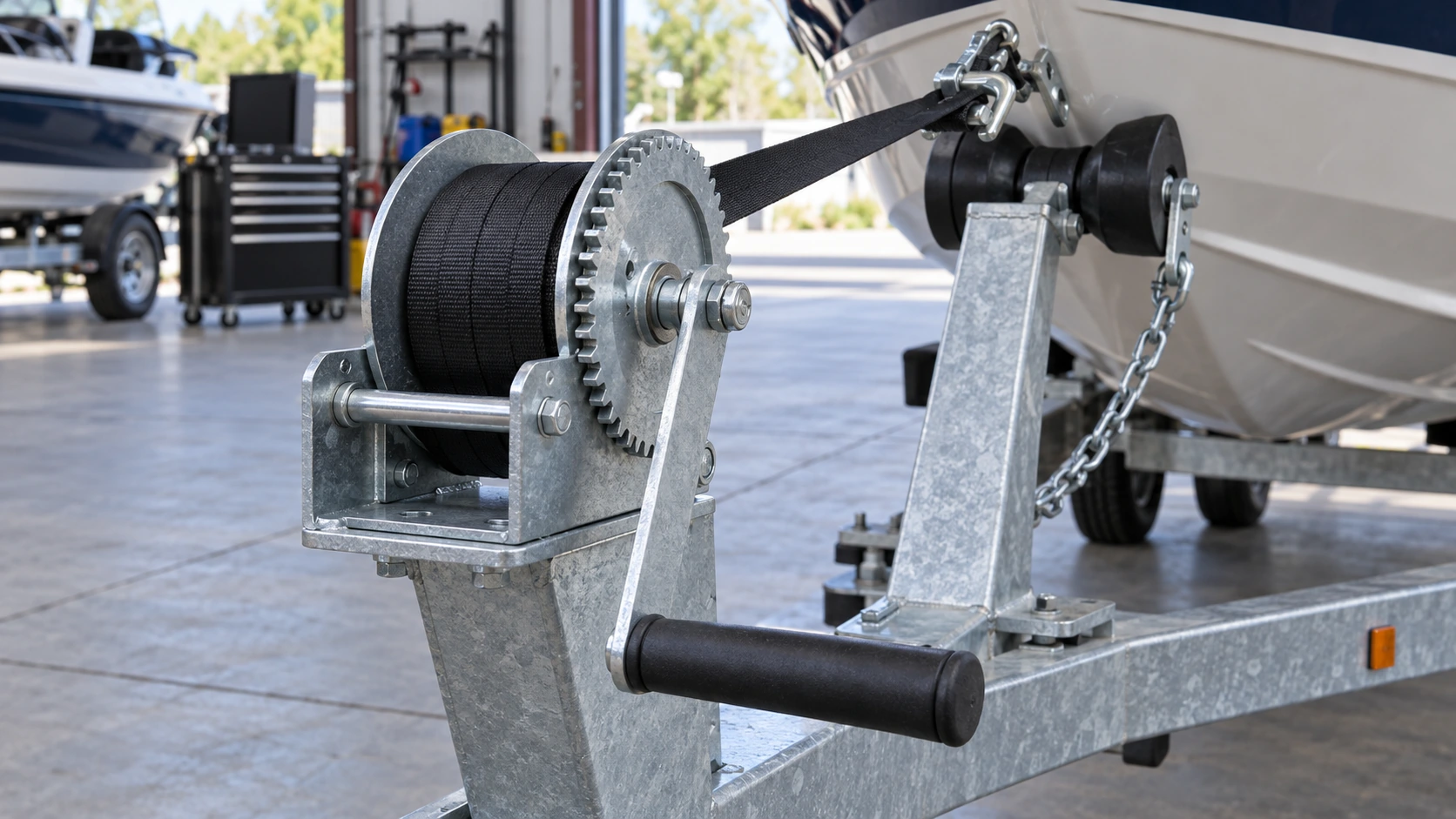

Для лодочных прицепов это особенно важно: лебёдки обычно устанавливаются рядом со следующими элементами:

• Монтажные болты стойки лебёдки
• Кронштейны носового упора
• Опорные стойки
• Шестерни и валы
• Элементы рамы прицепа

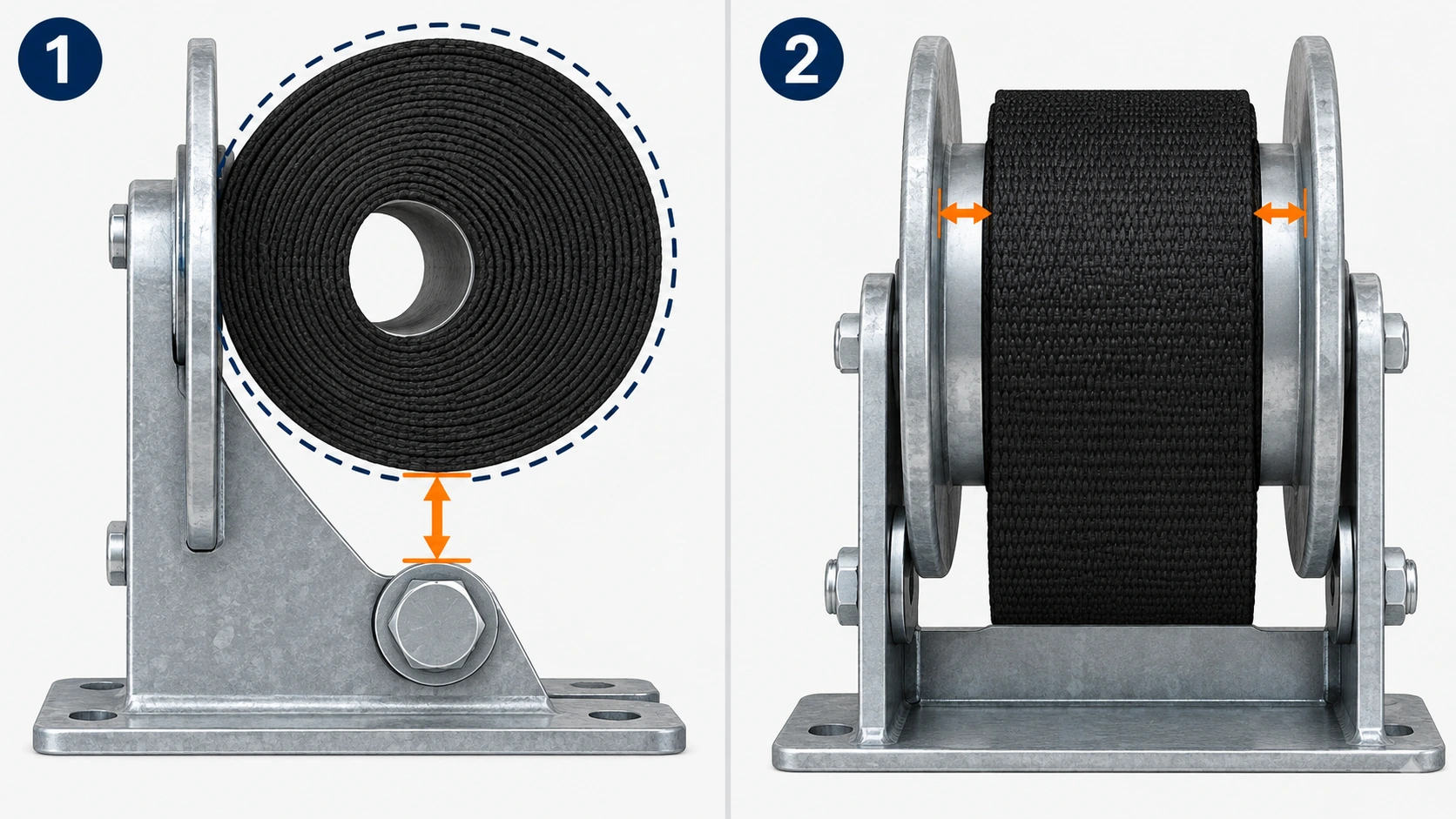

Нужно учитывать два вида зазора.

Радиальный зазор: насколько намотка выступает от барабана

По мере накопления ленты наружный диаметр увеличивается.

Намотка должна оставаться в доступном рабочем пространстве во всём предусмотренном диапазоне наматывания.

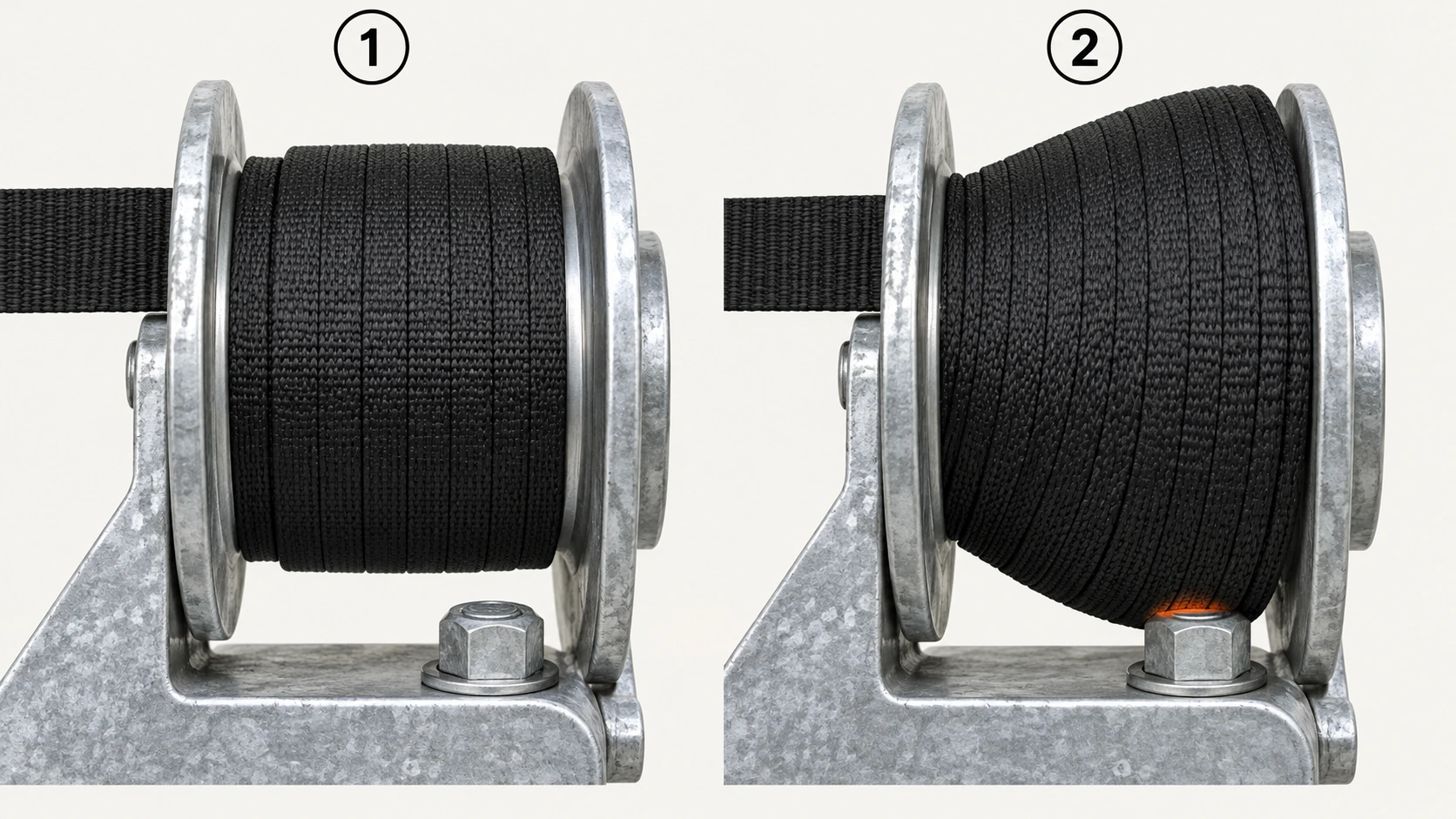

Если монтажный болт расположен близко под барабаном, даже сравнительно небольшое увеличение диаметра рулона может вызвать контакт.

Такой контакт создаёт местное истирание при каждом обороте барабана.

После начала трения о металлический крепёж дальнейшая намотка может повреждать волокна, передающие нагрузку.

BoatUS относит разлохмачивание, порезы, разрывы и повреждение швов к признакам необходимости замены ленты лебёдки. [4]

Ленту с истиранием от повторного контакта нельзя возвращать в эксплуатацию лишь потому, что проблему намотки удалось исправить.

Осевой зазор: положение ленты между боковинами

Второй размер — доступная ширина поперёк барабана.

Слишком широкая, сложенная, перекрученная или постоянно смещённая к одной стороне лента может тереться о боковину либо соседнюю деталь.

Если намотка остаётся в радиальном пределе, но постоянно уходит к одной стороне, проверьте направление входа, выравнивание и состояние полотна.

Лента должна идти к грузу по предусмотренной траектории тяги, а не протягиваться через раму, вал или монтажный крепёж.

Dutton-Lainson специально предупреждает, что неправильная прокладка может приводить к контакту с важными деталями лебёдки и постепенно повреждать тяговый элемент. [3]

Главный вопрос проверки

Не оценивайте зазоры только при частичной намотке.

Проверьте весь рабочий диапазон, включая максимальное количество ленты, которое будет на барабане при обычном использовании.

Лента, не задевающая монтажный болт на середине намотки, может стать непригодной ближе к завершению вытягивания лодки.

Аналогично, перенос выступающего болта или изменение положения лебёдки не являются автоматически допустимым исправлением. Монтажный крепёж и опорная конструкция должны сохранять предусмотренную прочность и конфигурацию.

Определите проблему по характеру намотки

Различные формы намотки дают полезные подсказки о вероятной причине.

Эти результаты следует рассматривать вместе.

Например, лента может быть одновременно слишком толстой и первоначально намотанной слишком свободно. Улучшение одного условия не устраняет автоматически другое.

Подобное различие относится и к самой лебёдке. Если барабан вращается неровно из-за повреждения подшипников, валов или других механических деталей, постоянная регулировка натяжения ленты не исправит дефект.

Практическая последовательность проверки перед следующим спуском

Систематический осмотр обычно позволяет сузить круг причин без повторных попыток вытянуть лодку.

Шаг 1 — Независимо закрепите лодку

Прежде чем работать с лентой или барабаном, убедитесь, что лодка не сможет переместиться после снятия нагрузки с тягового элемента.

Используйте подходящие независимые удерживающие средства и устойчивую рабочую площадку. Не полагайтесь на проблемную ленту для удержания лодки во время поиска причины.

Шаг 2 — Осмотрите всю ленту

Проверьте полотно, оба края, прошитые окончания и крюк.

Особое внимание уделите местам контакта с монтажными болтами или боковинами.

Порезы, разлохмачивание, повреждённые швы и другие видимые структурные повреждения требуют замены, а не увеличения натяжения при намотке.

Шаг 3 — Сравните старую и новую ленту

Если исходная лента и её спецификация доступны, сравните ширину, толщину, длину и конструкцию барабанного конца.

Исходная лента полезна как размерный ориентир, но не обязательно как эталон прочности или пригодности к эксплуатации.

Шаг 4 — Проверьте крепление

Проверьте установленную петлю, крепёж и указанное производителем направление намотки.

Исправляйте любые несоответствия установки с помощью одобренных деталей и процедуры.

Шаг 5 — Осмотрите барабан и окружающий крепёж

Проверьте фланцы барабана, раму, монтажные болты, валы и видимые детали храпового механизма.

Определите, где намотанная лента приближается к соседним металлическим элементам.

Ищите погнутый крепёж, коррозию, острые кромки, ослабленные монтажные детали и деформации, способные уменьшить доступный зазор.

Шаг 6 — Оцените намотку в контролируемых условиях

Если лента и лебёдка остаются исправными, а конфигурация одобрена, выполните предусмотренную производителем проверку без нагрузки или процедуру первоначальной намотки.

Наблюдайте, где впервые появляется неровность.

• Если первые слои поднимаются над креплением, исследуйте крепление.
• Если рыхлые слои становятся плотными и ровными, первоначальные условия намотки, вероятно, способствовали проблеме.
• Если плотный рулон остаётся слишком большим, исследуйте вместимость барабана и размеры ленты.
• Если лента уходит вбок, исследуйте выравнивание и прокладку.

Прекратите проверку, если лента приближается к месту защемления, касается крепежа или механизм лебёдки работает ненормально.

Шаг 7 — Подтвердите исправность всей системы перед использованием

Плавная намотка без нагрузки полезна для проверки, но не доказывает пригодность лебёдки к требуемому тяговому усилию.

Перед следующим вытягиванием лодки проверьте правильную работу храпового механизма или тормоза по инструкции модели, а также крепление ленты, крюк, монтажную конструкцию, траекторию тяги и номинальную тяговую способность.

Лента должна оставаться пригодной на протяжении всего цикла погрузки, а не только когда лодка неподвижно стоит на прицепе.

Когда достаточно перемотки, а когда нужна замена

Правильное действие зависит от результата осмотра.

Почему не всегда нужно менять всю лебёдку

Исправную лебёдку с неподходящей сменной лентой не обязательно выбрасывать.

Если лебёдка в хорошем состоянии и доступна лента правильной спецификации, замены только ленты может быть достаточно.

Однако иной вывод нужен, когда барабан не вмещает необходимую длину, одобренная схема крепления недоступна или сама лебёдка имеет механические повреждения.

В таких случаях может понадобиться другая конфигурация лебёдки или полная замена.

Решение должно следовать из выявленной проблемы, а не из предположения, что новое изделие всегда лучше.

Почему условия работы лодочного прицепа важны после установки

Успешная первоначальная намотка не гарантирует, что лента будет сохранять правильное положение бесконечно.

Условия эксплуатации лодочных прицепов способны постепенно менять поведение ленты.

Частое намокание и морская среда

Ленты лебёдок подвергаются воздействию пресной и солёной воды, осадка и повторяющихся циклов намокания и высыхания.

Поэтому важны регулярная очистка и осмотр, особенно полотна, прошитых концов, крюка и металлического крепления.

Солевые отложения и коррозия соседних деталей также могут создавать шероховатые поверхности, повреждающие ленту при контакте.

Дорожная вибрация

Движение по дороге может постепенно ослаблять монтажные детали или проявлять существующие проблемы стойки лебёдки.

Даже правильно выровненная при установке лебёдка позднее может получить неверную траекторию тяги, если опорный узел ослабнет или деформируется.

Повторные циклы вытягивания лодки

При погрузке лодки лента проходит разные положения намотки по мере заполнения барабана.

Натяжение также меняется при переходе лодки с водной опоры на ложементы или ролики прицепа.

При повторной работе особенно важно, чтобы лента ни на одном этапе не складывалась, не тёрлась и не теряла выравнивание.

Длительное хранение

Продолжительное хранение на открытом воздухе добавляет ещё один аспект проверки.

Погода, ультрафиолет и загрязнения могут со временем ухудшать состояние полотна даже при сравнительно небольшом числе погрузок.

Поэтому регулярный осмотр должен включать и качество намотки, и состояние материала.

Подход GOODIN: правильная вместимость для ленты — не только показатель прочности

Для производителей и дистрибьюторов прицепов повторяющиеся жалобы на сменные ленты могут указывать на проблему совместного задания спецификаций ленты и лебёдки.

Два изделия могут иметь близкие номинальные показатели, но использовать разные тяговые элементы.

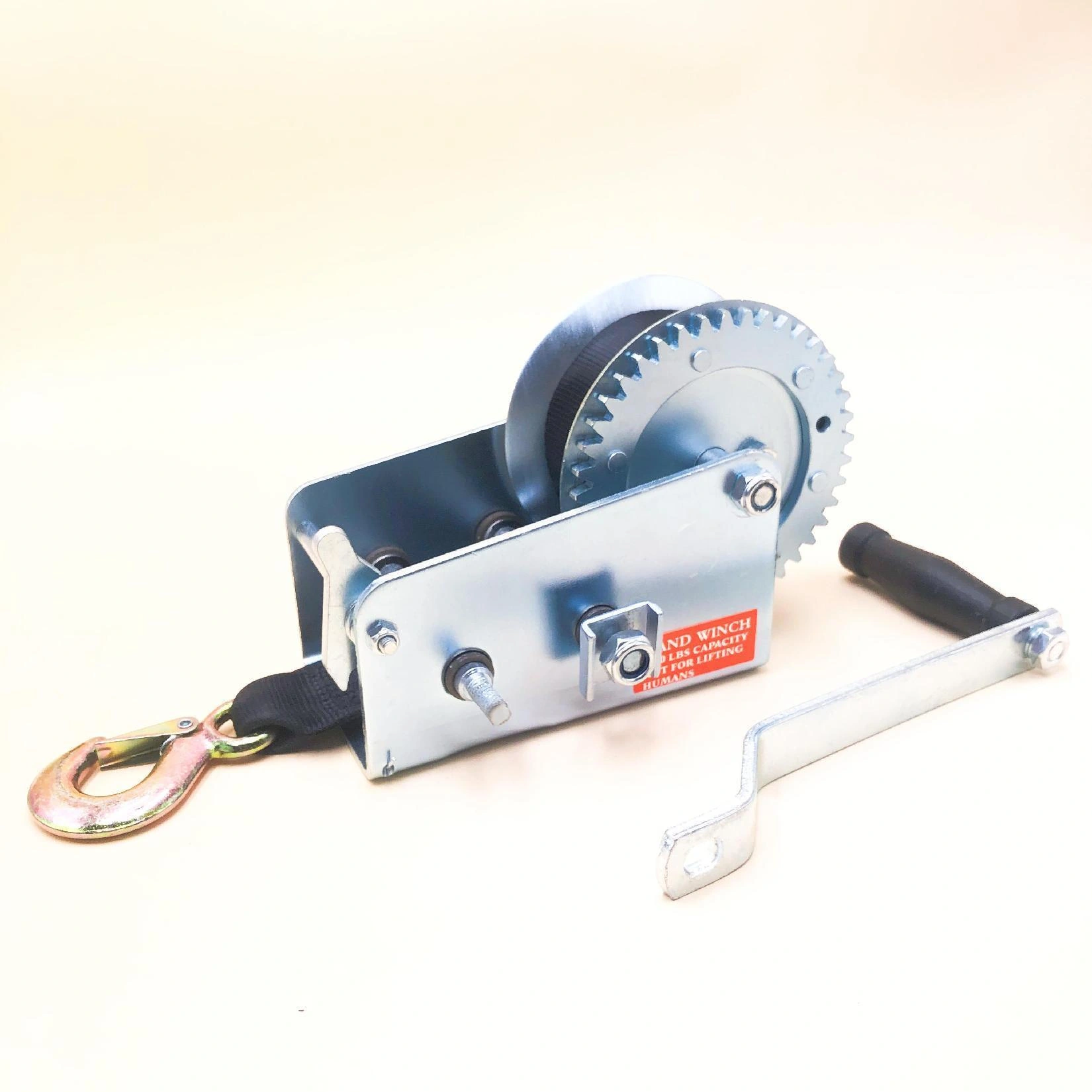

GD-S2000 от GOODIN — двухскоростная ручная ленточная лебёдка с номинальным тяговым усилием 2,000 lb. В опубликованной спецификации указаны лента шириной 50 mm и длиной 8 m и передаточные отношения 4:1 / 8:1. [5]

Связанная модель GD-C2000 использует стальной трос вместо тканой ленты. Эти версии рассчитаны на разные тяговые элементы, хотя относятся к одному классу номинальной тяговой способности. [6]

Это различие полезно при планировании запасных частей для программы OEM-прицепов.

Полная спецификация замены должна определять одобренные размеры ленты и концевое крепление, а не только ширину или разрывную прочность.

GOODIN GD-S2000

Ручная лебёдка с номинальным усилием 2,000 lb, передачами 4:1 / 8:1 и лентой 50 mm × 8 m.

Справочная конфигурация для обсуждения OEM-поставок и запасных частей.

Посмотреть ассортимент лебёдок GOODIN

Дистрибьютору, столкнувшемуся с повторяющимся скомкиванием, полезнее всего записать:

• Модель существующей лебёдки и конфигурацию барабана
• Ширину, толщину и длину сменной ленты
• Конструкцию прошитой петли и крепёжных деталей
• Максимальный диаметр намотки и ближайший зазор
• Момент цикла намотки, когда начинается проблема
• Признаки трения, перекручивания или местного износа

Эти данные помогают отличить партию неверно специфицированных сменных лент от проблемы установки или изношенного узла лебёдки.

Они также создают более надёжную основу для повторных заказов и комплектов послепродажной замены.

Частые вопросы

Может ли лента с показателем 10,000 lb быть слишком толстой для небольшой лодочной лебёдки?

Да. Прочность ленты и вместимость барабана — разные требования.

Лента с большей заявленной разрывной прочностью может иметь более толстое полотно или объёмное окончание. Если вся необходимая длина не помещается в доступном пространстве лебёдки, такая лента не подходит к конфигурации независимо от показателя прочности.

Лента также должна соответствовать применимым требованиям производителя к рабочей прочности; сама разрывная прочность не является обычным рабочим пределом.

Устранит ли выступ более плотная намотка?

Только если рыхлая или неровная укладка существенно влияет на проблему.

Если рулон неровный из-за слабого натяжения первых слоёв, одобренная процедура перемотки может исправить ситуацию.

Если прошитая петля создаёт устойчивый выступ или лента превышает вместимость даже при ровной намотке, большее натяжение не обеспечит надёжного решения.

Можно ли продолжать использовать новую ленту, которая начала тереться о болт?

Нет. Прекратите использовать эту ленту и осмотрите её.

Если контакт вызвал порезы, разлохмачивание, повреждение швов или другие видимые повреждения полотна, замените ленту и устраните соприкосновение до возврата лебёдки в эксплуатацию.

Истирание, возникающее сразу после замены, не является нормальной приработкой.

Должна ли лента наматываться поверх барабана?

Не на каждой лебёдке.

Правильное направление зависит от храпового механизма или тормоза модели. Следуйте одобренной ориентации намотки конкретной лебёдки, а не меняйте направление ради большего зазора.

Заключение: диагностируйте намотку, прежде чем менять другие детали

Новая лента лебёдки лодочного прицепа, которая скомкивается, не обязательно является дефектной.

Причина может быть в объёмной барабанной петле, неподходящем крепеже, плохой первоначальной укладке, неправильном выравнивании или недостаточном пространстве на существующем барабане.

Каждая причина даёт свой результат проверки и требует своего действия.

Главное — определить, исчезает ли неровность при правильных условиях намотки или сохраняется потому, что сменная лента не помещается в конфигурации лебёдки.

Если лента не повреждена, а проблема ограничена техникой намотки, исправление может быть простым. Если она продолжает переполнять барабан, тереться о крепёж или демонстрировать повреждение материала, дальнейшая работа не является решением.

Правильно установленная лента — та, которая помещается, наматывается, не касается окружающего крепежа и правильно работает во всём цикле погрузки, а не просто может быть закреплена на барабане.

Источники и дополнительные материалы

Рассказ владельца иллюстрирует проблему, но не является независимо подтверждённым диагнозом или разрешением на переделку. Инструкции изготовителя относятся к указанным моделям.

1. Reddit / r/boating — Новая лента лебёдки — случай замены, описанный владельцем
2. Dutton-Lainson — DL600A, DL900A, DL1100A и DL1300A — инструкция тяговых лебёдок (206286)
3. Dutton-Lainson — Технические вопросы — путь тягового элемента и направление намотки
4. BoatUS — Замена ленты лебёдки
5. GOODIN — GD-S2000 — двухскоростная ручная лебёдка с лентой, 2,000 lb
6. GOODIN — GD-C2000 — двухскоростная ручная лебёдка с тросом, 2,000 lb
