A tampa da caixa da carreta não fecha: montagem, dobradiças ou mola a gás?
Neste guia
Uma caixa de ferramentas de alumínio nova funciona perfeitamente na oficina. A tampa abre suavemente, o fecho engata e a mola a gás mantém a tampa na posição.
Depois, a caixa é instalada na carreta.
Um canto deixa de ficar nivelado. É preciso pressionar mais para engatar o fecho. A tampa pode raspar no corpo, ficar difícil de fechar ou perder gradualmente a capacidade de permanecer aberta.
O que mudou?
A caixa talvez não tenha uma tampa ou mola a gás defeituosa. A instalação sobre apoios irregulares pode alterar o alinhamento do conjunto. Dobradiças soltas provocam sintomas semelhantes, enquanto uma mola a gás mal posicionada pode interferir na abertura mesmo quando a estrutura da tampa continua íntegra.
É essencial distinguir se o problema está na geometria da caixa, no alinhamento das dobradiças e do fecho ou no mecanismo que sustenta a tampa.
Trocar a mola a gás antes dessa distinção pode deixar a causa original sem solução e, às vezes, acrescentar esforços ao mecanismo de abertura.
Instalação e manutenção · Artigo 04 · Diagnostique todo o sistema de abertura e fechamento.
Sintomas: alinhamento, fechamento e apoio
Em julho de 2026, a especialista australiana GAS STRUTS publicou o guia técnico Como corrigir rapidamente problemas de tampa de caixa de ferramentas caída [1].
O guia identifica diversas causas possíveis: dobradiças gastas, pontos de fixação soltos, estrutura da tampa deformada e molas a gás deterioradas.
Sua recomendação central é identificar o componente que falhou antes de instalar molas de reposição mais fortes.
Essa distinção é especialmente relevante em caixas para carretas.
A mola a gás fornece principalmente uma força de apoio controlada durante o movimento da tampa. Ela não determina a forma correta da caixa, não compensa dobradiças muito gastas e não garante o alinhamento do fecho com seu batente.
Considere três sintomas comuns.
A tampa fica torta mesmo totalmente fechada.
A causa pode envolver tampa empenada, dobradiça deslocada, corpo deformado ou apoio de montagem irregular.
A tampa fecha alinhada, mas não permanece aberta.
Tornam-se mais prováveis a sustentação insuficiente da mola a gás, terminais danificados ou geometria de apoio incorreta.
A tampa assenta uniformemente, mas exige força excessiva para engatar o fecho.
O engate do fecho, a resistência ao fechamento, uma obstrução interna ou o curso da mola a gás podem ser responsáveis.
Esses problemas podem coexistir, mas não devem ser tratados como a mesma falha.
Comece pelos sintomas: a tampa fecha, alinha e permanece aberta?
Antes de ajustar qualquer componente, observe exatamente como a caixa se comporta.
Uma inspeção útil separa quatro funções.
Alinhamento da tampa
A tampa assenta de maneira uniforme sobre a abertura?
Compare os cantos esquerdo e direito, a borda frontal e o lado das dobradiças.
Um canto visivelmente elevado ou uma folga diagonal sugere problema de geometria ou dobradiça, e não simplesmente falta de sustentação.
Movimento de fechamento
A tampa se desloca suavemente até a posição fechada?
Travamento, raspagem, torção ou uma parada mecânica brusca podem indicar interferência, desalinhamento ou instalação inadequada da mola a gás.
Engate do fecho
O mecanismo de travamento engata sem forçar a tampa lateralmente ou para baixo?
Quando a tampa chega à posição correta, mas não engata no batente, pode haver desalinhamento do fecho.
Porém, se o fecho não alcança o batente porque a tampa está visivelmente torta, o problema de alinhamento é mais amplo.
Sustentação da tampa aberta
A tampa permanece na posição de abertura prevista?
Uma tampa que fecha corretamente, mas cai inesperadamente após a abertura, sugere sustentação insuficiente.
Devem ser examinadas as molas a gás, seus suportes e o peso original da tampa.
Se houver suspeita sobre a sustentação, imobilize a tampa com um apoio independente e estável antes da inspeção. Não dependa da mola defeituosa nem de outra pessoa segurando a tampa. Mantenha as mãos fora dos pontos de esmagamento; se não for possível estabelecer apoio e acesso seguros, interrompa o trabalho e procure assistência qualificada.
A combinação dessas observações é mais útil como evidência inicial do que qualquer sintoma isolado.
Deformação de montagem e folgas
Sim. Uma caixa pode estar corretamente montada de fábrica e ainda sofrer deformação ao ser fixada em uma superfície inadequada.
Isso é especialmente relevante em caixas leves de alumínio com painéis relativamente grandes e abertura larga.

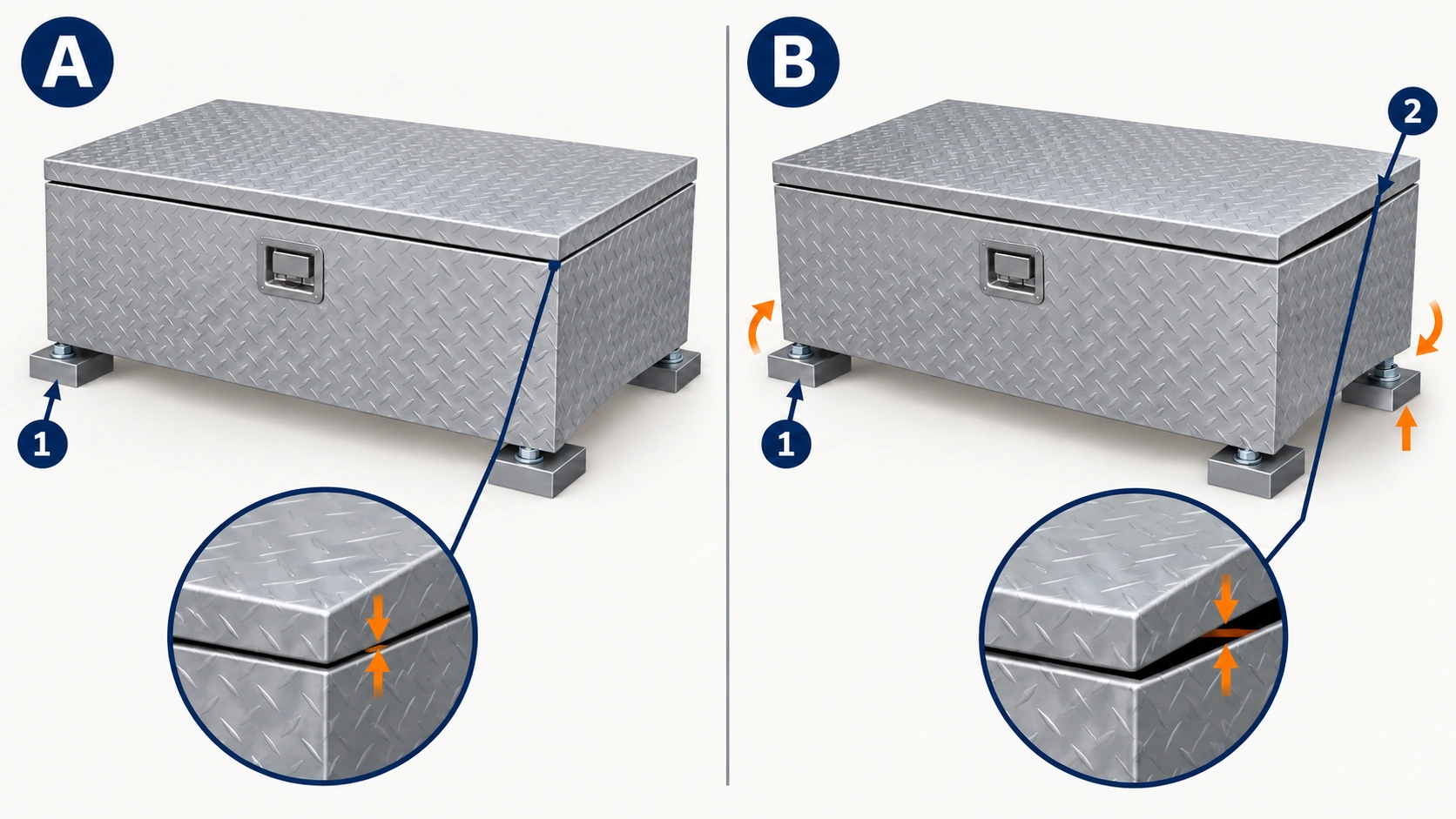

Apoios irregulares produzem esforços de torção
Imagine uma lança de carreta com dois suportes e vários locais de fixação.
Se os pontos de contato necessários não estiverem no mesmo plano, apertar a caixa contra eles pode impor torção. Uma caixa inteira apenas inclinada como corpo rígido não é o mesmo que uma estrutura deformada.
Antes da instalação, a caixa mantém sua forma original. Quando os fixadores puxam firmemente o painel inferior contra os dois suportes, introduzem esforços no conjunto.
Dependendo da construção e dos apoios, o corpo pode sofrer uma pequena torção.
A tampa e a linha das dobradiças podem deixar de ocupar as mesmas posições relativas de antes da instalação.
Isso pode elevar um canto, produzir folga irregular no perímetro ou desalinhar o fecho.
A alteração não precisa ser visualmente acentuada.
Um pequeno deslocamento dimensional pode impedir que a lingueta entre na abertura prevista do batente.
Aperto localizado excessivo pode deformar o corpo
Os fixadores de montagem transferem esforços à caixa por pontos específicos de contato.
Quando esses pontos não têm apoio ou distribuição de carga adequados, o aperto excessivo pode deformar localmente o painel.
Entre os possíveis resultados estão:
- Regiões afundadas ao redor dos fixadores
- Painel inferior puxado para fora do plano original
- Deformação junto a um canto ou flange do corpo
- Alteração do alinhamento entre tampa e fecho
- Aumento dos esforços nas dobradiças e nos suportes
Apertar ainda mais os mesmos fixadores pode agravar a condição.
Como reconhecer deformação relacionada à montagem
Procure evidências que relacionem o momento e o local do problema ao sistema de montagem.
Os indícios mais fortes são:
- A tampa funcionava normalmente antes da instalação.
- O problema apareceu imediatamente após o aperto dos fixadores.
- A folga entre tampa e corpo varia diagonalmente na abertura.
- Um canto da caixa ou da base de montagem apresenta deformação localizada.
- O problema de fechamento muda após a correção profissional da montagem.
Uma régua de referência apoiada nas flanges acessíveis e nas bordas da tampa pode revelar arqueamento ou irregularidade visível.
Medir em vários pontos informa mais do que observar apenas um canto.
O que deve ser corrigido?
Se a estrutura da caixa estiver íntegra, mas os apoios forem irregulares, a correção deve tratar os apoios e o método de fixação especificado.
Suportes adequados, superfícies de contato corretas e boa distribuição de carga são mais eficazes do que forçar o fecho a compensar uma caixa torcida.
Os ajustes também devem preservar a fixação segura à carreta. Não afrouxe conexões estruturais e continue rebocando com a caixa sem apoio adequado.
Se a deformação persistir após a correção da montagem, a própria tampa ou o corpo podem precisar de reparo adicional ou substituição.
Verifique se as folgas entre tampa e corpo são uniformes
A folga entre a tampa e o corpo oferece uma indicação prática do alinhamento.
Ela deve ser avaliada em relação ao projeto previsto, e não a uma medida universal presumida.
Caixas diferentes utilizam perfis de tampa, arranjos de dobradiças e configurações de vedação diferentes.
Um canto frontal elevado
Se um canto frontal fica nitidamente acima do outro, as causas possíveis incluem torção do corpo, deformação localizada da tampa ou posicionamento desigual das dobradiças.
Observe também o lado das dobradiças.
Se a linha das dobradiças continua reta, mas os cantos frontais diferem, a geometria da tampa ou do corpo merece atenção.
Se uma dobradiça se deslocou visivelmente, sua fixação pode ser a responsável.
Toda a borda frontal fica elevada
Uma borda frontal uniformemente elevada pode indicar que a tampa não chega à posição fechada prevista.
Verifique conteúdo preso, acabamento de borda deslocado, obstrução próxima ao fecho ou mola a gás incapaz de comprimir pelo curso necessário.
Portanto, uma folga uniforme nem sempre prova que a estrutura da tampa está danificada.
A tampa raspa em um dos lados
O contato entre a borda da tampa e o corpo pode indicar desalinhamento da dobradiça, deslocamento lateral ou deformação.
A raspagem repetida pode acabar danificando o acabamento, as superfícies de contato ou os componentes do fechamento.
Forçar a tampa a passar pela interferência pode aumentar as cargas nas dobradiças e na montagem.
A tampa está alinhada, mas continua difícil de fechar
Se a tampa alcança a abertura sem torção visível, investigue o fecho e a mola a gás antes de presumir dano estrutural.
O ponto em que a resistência ao fechamento começa oferece outra pista.
Resistência concentrada no engate final do fecho é diferente de resistência que cresce progressivamente durante todo o movimento.
Alinhamento do fecho e inspeção das dobradiças
O fecho depende das posições relativas da lingueta móvel e do batente fixo.
Ambos devem permanecer alinhados quando a tampa chega à posição de fechamento prevista.
Pequenas alterações em qualquer um podem dificultar o fechamento.
Batente desalinhado
Alguns fechos usam batente, chapa de engate ou haste de fechamento ajustáveis.
Se o batente se desloca, a lingueta pode atingir sua borda em vez de entrar na posição de travamento.
Os sintomas típicos incluem:
- A tampa parece assentada, mas não trava.
- O fecho só funciona quando a tampa é empurrada lateralmente.
- Há raspagem ou contato metálico perto do batente.
- A alavanca do fecho funciona de forma diferente com a tampa aberta e fechada.
Quando o projeto permite, o ajuste pode restabelecer a posição especificada de engate.
Entretanto, ajustar o batente não deve esconder uma deformação da tampa ou do corpo.
Componentes do fecho gastos ou danificados
O fecho também pode falhar por danos internos, corrosão, molas quebradas ou movimento excessivo em sua fixação.
Se o mecanismo deixou de funcionar corretamente, deslocar o batente dificilmente produzirá uma solução confiável.
Resistência da vedação versus interferência mecânica
Uma junta compressível normalmente oferece alguma resistência ao fechar a tampa.
Essa resistência deve ser compatível com o projeto do fecho.
Se uma junta recém-substituída for mais espessa que a original ou estiver mal posicionada, o fecho talvez não alcance seu ponto de engate previsto.
Isso não significa que a junta deva ser cortada ou comprimida à força.
Verifique a compatibilidade entre a junta instalada e o arranjo do fecho.
Se a tampa encontra uma obstrução mecânica rígida antes de a junta atingir a posição prevista, a obstrução — não a junta — é o problema principal.
Confirme que o travamento realmente ocorreu
Girar a chave ou ver a alavanca voltar à posição original não prova, necessariamente, que a lingueta engatou por completo.
Verifique o engate efetivo conforme o projeto do fecho.
Uma caixa que parece fechada, mas pode reabrir porque o batente não engatou corretamente, deve ser corrigida antes do uso em estrada.
Como dobradiças gastas fazem a tampa cair e perder alinhamento
As dobradiças controlam a trajetória da tampa.
Quando sua geometria muda, a tampa pode deixar de seguir a trajetória original de abertura e fechamento.
Existem diversos mecanismos distintos de falha.
Fixadores das dobradiças soltos
A vibração da estrada e a operação repetida podem contribuir para o afrouxamento quando a fixação é inadequada ou se deteriorou.
Uma dobradiça solta pode se deslocar sob o peso da tampa, fazendo a borda livre cair ou mover-se lateralmente.
Indício de inspeção: movimento visível entre a aba da dobradiça e sua superfície de montagem, e não no próprio pino.
Se os fixadores e o material de apoio estiverem íntegros, restabelecer a fixação aprovada pode resolver o problema.
Se os furos alargaram ou o painel foi danificado, apenas reapertar pode não produzir um reparo durável.
Pinos de dobradiça gastos
Um pino com desgaste excessivo permite movimento entre os componentes da dobradiça.
A tampa pode cair para o lado do fecho ou assumir posições diferentes quando é levantada ou fechada.
Isso é especialmente relevante em caixas abertas com frequência.
Indício de inspeção: folga na articulação enquanto as abas continuam firmemente fixadas.
Quando o desgaste supera a condição aceita pelo fabricante, pode ser preferível substituir o conjunto em vez de tentar compensá-lo ajustando o fecho.
Abas dobradas ou dobradiças contínuas danificadas
Algumas caixas usam dobradiças separadas; outras usam uma dobradiça contínua por grande parte da tampa.
Impacto ou carga excessiva sobre a tampa aberta podem deformar esses componentes.
Uma dobradiça empenada pode prender em determinados ângulos, mesmo que a tampa pareça quase alinhada quando fechada.
Em uma dobradiça contínua, dano concentrado numa extremidade também pode alterar o movimento de toda a tampa.
Estrutura de fixação da dobradiça danificada
A dobradiça pode estar intacta enquanto a chapa ou o reforço abaixo dela apresentam trinca, deformação ou desprendimento.
Trata-se de outro nível de falha.
Trocar apenas a dobradiça não restaura a geometria original se o material de apoio não consegue mais suportar a carga.
Danos estruturais na fixação devem ser avaliados antes de instalar componentes novos.
Quando a sustentação da tampa falha

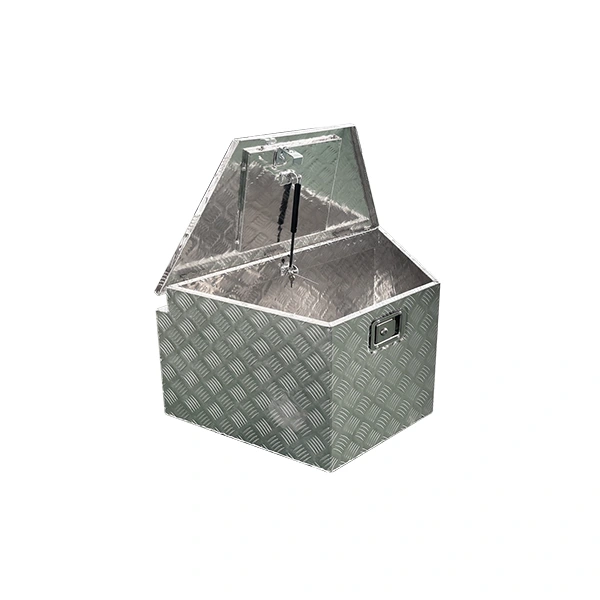

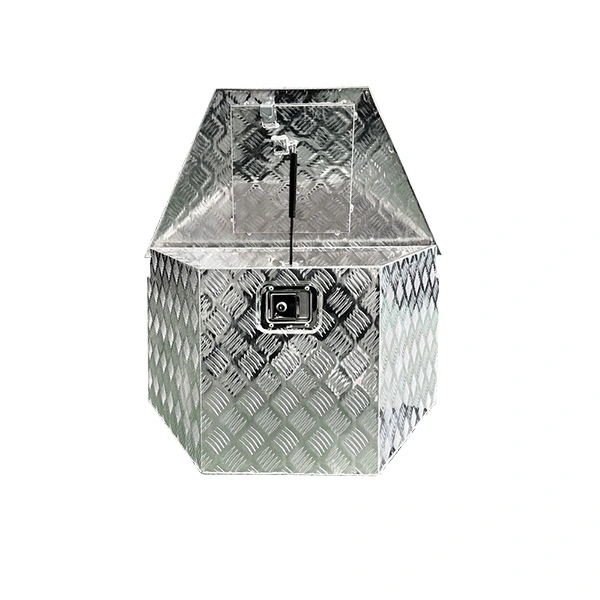

As molas a gás fornecem força para ajudar a levantar e sustentar a tampa em sua faixa de movimento projetada.
São especialmente comuns em caixas de alumínio com abertura superior.
Com o tempo, seu desempenho pode cair por perda de pressão interna, desgaste de vedação, corrosão, dano mecânico ou condições inadequadas de carga.
Sinais de sustentação insuficiente
Entre os possíveis sintomas estão:
- A tampa fica claramente mais pesada para levantar.
- Ela deixa de permanecer no ângulo de abertura previsto.
- Cai lentamente depois de levantada.
- O movimento de abertura torna-se irregular.
- A força de sustentação muda significativamente após uso prolongado.
- A mola apresenta haste empenada, terminal danificado ou outro defeito visível.
Uma mola fraca pode não apresentar danos externos evidentes.
A perda de sustentação deve, portanto, ser avaliada pelo comportamento e pela geometria instalada, não somente pela aparência.
Por que a mola pode ter falhado
A mola a gás depende de um cilindro pressurizado, uma haste e um sistema interno de vedação.
Desgaste ou dano na vedação da haste pode reduzir a pressão, diminuindo a força de extensão disponível.
Poeira, corrosão e riscos na haste podem acelerar o dano à vedação.
A fabricante SUSPA identifica especificamente cargas laterais, danos à haste e vibração intensa como condições capazes de reduzir a vida útil. [2]
A geometria de montagem também importa.
Se os terminais estiverem desalinhados, a mola pode receber forças laterais em vez da carga predominantemente axial para a qual foi projetada.
É possível reparar uma mola a gás?
Molas seladas convencionais geralmente são substituídas, e não abertas e reparadas em campo.
A SUSPA confirma que suas molas não foram projetadas para desmontagem rotineira ou reparo interno. [2]
Suportes externos e fixadores compatíveis podem ser reparados separadamente, dependendo do projeto.
Se a haste estiver empenada, o cilindro danificado ou a mola não fornecer mais a sustentação necessária, utilize uma reposição corretamente especificada.

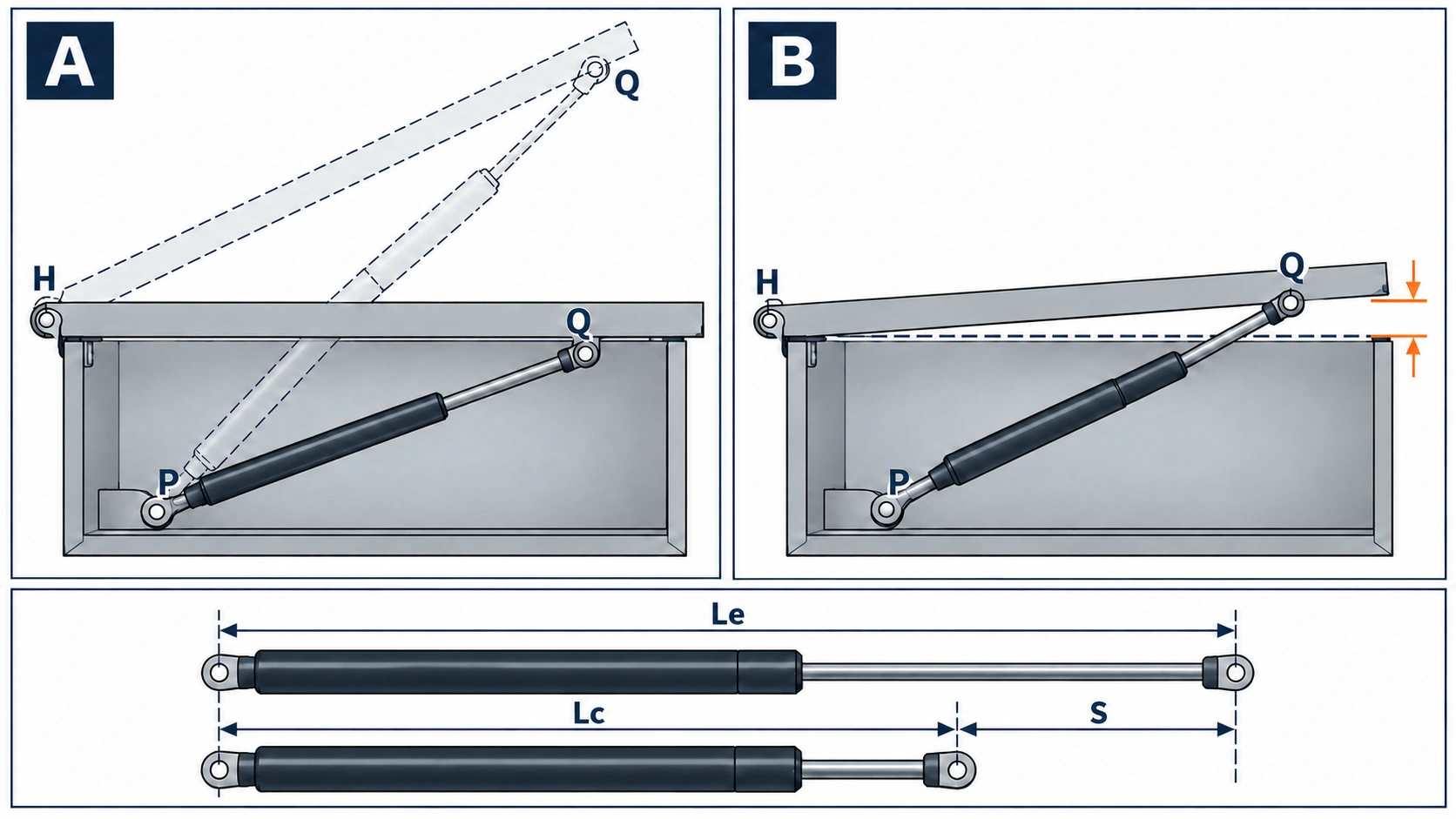

Força, geometria e escolha da mola
Um problema na mola a gás nem sempre significa força insuficiente.
Uma reposição inadequada pode introduzir um problema totalmente diferente: a tampa fica difícil ou impossível de fechar normalmente.
Força nominal excessiva
As molas a gás possuem diferentes forças de extensão, normalmente identificadas em newtons (N).
Escolher uma força maior sem considerar a tampa e sua geometria pode criar resistência excessiva ao fechamento.
Também pode aumentar os esforços na fixação da tampa e nas dobradiças.
Uma mola mais forte não é uma melhoria universal.
Comprimento comprimido incorreto
A mola deve alcançar a posição de fechamento necessária sem atingir mecanicamente o fim de curso.
Se a peça escolhida for longa demais quando comprimida, a tampa poderá encontrar uma parada rígida antes de fechar completamente.
A folga restante pode parecer um defeito de fecho ou dobradiça.
Na realidade, a limitação está no mecanismo de sustentação instalado.
Forçar repetidamente a tampa pode transferir cargas elevadas aos suportes, à dobradiça ou ao corpo.
Comprimento estendido ou curso incorretos
A mola também deve acomodar a posição de abertura prevista.
Se atingir a extensão máxima antes de a tampa chegar ao ângulo projetado, os terminais e pontos de montagem podem receber esforços não previstos.
A caixa deve possuir um sistema de limitação de abertura adequado ao projeto. Uma mola de reposição não deve servir como batente estrutural improvisado.
Posição inadequada dos suportes
O desempenho depende da posição das fixações em relação à dobradiça.
O momento efetivo de sustentação resulta da força da mola e da distância perpendicular de sua linha de ação ao eixo da dobradiça.
Assim, duas molas idênticas podem se comportar de maneira diferente com suportes em posições diferentes.
Um suporte próximo demais da dobradiça pode oferecer braço de alavanca insuficiente em parte da abertura.
Um ângulo inadequado pode provocar travamento, movimento ruim ou desgaste prematuro.
Por que a geometria original importa
Se a tampa funcionava corretamente e a mola não foi trocada, investigue um suporte deslocado ou uma mudança de geometria antes de pedir outra força nominal.
Se o problema começou logo após a troca, compare comprimento, força, terminais e posição instalada da peça nova com a configuração original especificada.
A reposição correta deve recuperar o movimento previsto, e não compensar uma estrutura de apoio danificada. [3]
O que verificar antes de comprar uma mola de reposição
Conferir apenas o comprimento total não basta.
Uma mola compatível precisa atender ao mecanismo completo de abertura.
| Parâmetro de reposição | Por que importa |
|---|---|
| Força nominal (N) | Determina a força de extensão disponível |
| Comprimento estendido | A medida entre centros deve acomodar a posição aberta prevista |
| Comprimento comprimido | A medida entre centros e a folga final especificada devem permitir fechamento completo |
| Curso | Define o movimento disponível da haste, com referências de medição consistentes |
| Terminais | Devem corresponder aos suportes e conexões projetados |
| Orientação de montagem | Afeta a lubrificação da vedação e as características de operação |
| Quantidade de molas | Determina a distribuição da força de apoio |
| Geometria dos suportes | Determina alavanca, curso e folgas |
| Especificação ambiental | Deve atender à exposição à água, sujeira, temperatura e vibração |
Mantenha a especificação existente quando a instalação não mudou
Se o arranjo original funcionava corretamente e peso da tampa, dobradiças e pontos de fixação permanecem iguais, o código da peça existente costuma ser o melhor ponto de partida.
Confira força, dimensões de curso e detalhes de conexão especificados.
Recalcule quando a tampa foi modificada
Uma tampa modificada pode ter massa ou centro de gravidade diferentes.
Acessórios adicionais presos à tampa, por exemplo, podem mudar o momento de sustentação necessário.
A reposição deve então considerar peso atualizado, centro de gravidade, posição da dobradiça e espaço disponível.
Aumentar apenas a força nominal não garante comportamento correto em todo o arco de abertura.
Projetos com uma e duas molas são diferentes
Algumas caixas compactas usam uma mola central. Modelos maiores podem usar duas.
Num projeto com duas molas, a troca por um par compatível pode ser apropriada quando ambas têm a mesma idade e uma se deteriorou.
Porém, não se deve aplicar essa prática cegamente a uma caixa com mola única ou a um projeto com forças e posições diferentes.
Mantenha a configuração prevista para o modelo real.
Orientação da mola a gás
Fabricantes normalmente recomendam que a haste aponte para baixo na condição instalada pertinente, favorecendo a lubrificação da vedação interna.
Existem exceções específicas por aplicação.
A orientação correta deve seguir a mola selecionada e o projeto da caixa, e não uma regra universal aplicada a qualquer tampa.
Nunca corte, perfure, aqueça, prenda a haste com ferramenta nem tente abrir uma mola pressurizada. Não solte a mola de uma tampa sem apoio nem tente comprimi-la manualmente para medir. Utilize o desenho da peça e o procedimento aprovado; remoção ou isolamento, quando necessários, devem ser feitos por técnico qualificado. [3]
Sete etapas e tabela de diagnóstico
A ordem mais eficaz de diagnóstico parte da caixa completa e avança até os componentes individuais.
Isso evita substituições desnecessárias.
Etapa 1 — Apoie a tampa e remova obstruções internas
Estacione a carreta em solo estável e sustente a tampa de forma independente se seu mecanismo não for confiável.
Verifique se ferramentas, bandejas, cabos ou outros objetos interferem na tampa.
Um objeto fora do lugar é uma possibilidade simples que vale excluir antes de investigar o mecanismo.
Etapa 2 — Compare a geometria da tampa e do corpo
Observe a tampa em sua posição natural de fechamento, sem forçar o fecho.
Compare alturas dos cantos, folgas das bordas e alinhamento visível das dobradiças.
Se houver torção evidente ou um canto elevado, examine primeiro os apoios e a estrutura do corpo.
Etapa 3 — Verifique a montagem
Inspecione pontos acessíveis quanto a apoio irregular, deformação, suportes danificados e movimento dos fixadores.
Dê atenção a problemas surgidos imediatamente após a montagem ou troca de suporte.
Se for preciso corrigir os apoios, mantenha sustentação adequada e fixação segura da caixa inteira.
Etapa 4 — Inspecione as dobradiças
Com a tampa firmemente sustentada, examine abas, pinos, fixadores e superfícies de montagem.
Distinga movimento interno da dobradiça de movimento do conjunto em relação ao corpo.
Desgaste visível ou peças empenadas indicam possível substituição; material de apoio danificado exige avaliação estrutural separada.
Etapa 5 — Examine o fecho e o batente
Procure marcas de contato, desalinhamento e danos visíveis na lingueta e no batente.
Se a tampa estiver alinhada, mas o fecho errar o batente, um ajuste permitido pode bastar.
Se houver deformação, corrija a geometria antes de reposicionar o fecho.
Etapa 6 — Inspecione funcionamento e compatibilidade da mola
Examine a mola e os suportes acessíveis quanto a danos, desalinhamento e interferência.
Registre se a tampa cai ao abrir, prende durante o movimento ou encontra uma parada brusca perto do fechamento.
O padrão ajuda a distinguir sustentação insuficiente de comprimento, força ou geometria incorretos.
Etapa 7 — Verifique o funcionamento após o reparo
Depois da correção identificada, confirme que a tampa:
- Percorre a abertura prevista sem prender
- Permanece sustentada conforme o projeto
- Não aplica esforços anormais às dobradiças ou aos suportes
- Chega à posição fechada sem força excessiva
- Engata o fecho com segurança
- Não interfere na carreta nem nos equipamentos próximos
Um reparo bem-sucedido restaura toda a função de abertura e fechamento, não somente um sintoma.
Diagnóstico da tampa: o significado de cada resultado
| Condição observada | Áreas mais relevantes para investigar | Implicação diagnóstica |
|---|---|---|
| Um canto se eleva após a montagem | Suportes, geometria do corpo, pontos de fixação | Pode haver deformação induzida pela montagem |
| A folga fica irregular antes de engatar o fecho | Dobradiças, estrutura da tampa, abertura | Problema de alinhamento ou estrutura |
| A tampa assenta alinhada, mas o fecho não alcança o batente | Fecho, batente, montagem local | O fechamento pode precisar de ajuste ou substituição |
| A tampa raspa de um lado durante o movimento | Dobradiças, alinhamento lateral, deformação | A trajetória de abertura mudou |
| A tampa fecha normalmente, mas cai quando aberta | Mola a gás e geometria das fixações | Sustentação insuficiente é provável |
| Fechar ficou muito difícil após trocar a mola | Força, comprimento comprimido, posição dos suportes | A reposição pode ser incompatível |
| Há uma parada rígida antes do fechamento completo | Curso, interferência dos suportes, obstrução interna | A interferência mecânica precisa ser corrigida |
| A aba da dobradiça se move sobre sua superfície de montagem | Fixadores e painel de apoio | A integridade da fixação pode estar comprometida |
| O pino apresenta movimento excessivo | Articulação da dobradiça | O desgaste pode exigir troca da dobradiça |
| Suporte ou painel da tampa trincado ou permanentemente dobrado | Conjunto estrutural | Trocar somente o componente pode não recuperar a função |
São indicadores de diagnóstico, não conclusões automáticas.
Uma mola pode estar fraca por deterioração da vedação, por exemplo, enquanto seu suporte também está desalinhado.
Trocar a mola sem corrigir o suporte pode reduzir a vida útil da peça nova.
Ajuste, substituição e condições de uso
A decisão depende da possibilidade de recuperar a geometria original e a função dos componentes.
Manutenção ou ajuste rotineiros
Uma correção relativamente pequena pode bastar quando:
- Corpo e tampa permanecem estruturalmente íntegros.
- Um batente ajustável saiu de posição.
- Fixadores acessíveis afrouxaram sem danificar os furos.
- Sujeira ou objetos mal colocados interferem no fechamento.
- Um componente compatível e reparável precisa de ajuste aprovado pelo fabricante.
Após a correção, a tampa deve funcionar normalmente em toda a faixa de movimento.
Substituição de componentes individuais
A troca pode ser apropriada quando:
- O pino ou conjunto da dobradiça está excessivamente gasto.
- O fecho está danificado ou não engata com confiabilidade.
- A mola perdeu a força de sustentação necessária.
- Haste, cilindro ou terminal da mola estão danificados.
- Um suporte está defeituoso, mas o corpo ao redor continua íntegro.
As peças de reposição devem corresponder à geometria e às cargas do modelo.
Quando é necessária inspeção estrutural
É preciso aprofundar a inspeção quando:
- Os furos estão alongados ou rasgados.
- A região de fixação da dobradiça está trincada.
- A abertura do corpo apresenta torção visível.
- A estrutura da tampa está permanentemente deformada.
- Estruturas soldadas ou unidas apresentam separação.
- Os suportes não conseguem sustentar a caixa com segurança.
Nesses casos, trocar dobradiças ou molas pode não resolver.
Substituição da tampa ou da caixa completa
Uma tampa nova pode ser apropriada se o corpo estiver íntegro, a tampa tiver dano permanente e houver reposição compatível.
A troca da caixa completa torna-se mais apropriada quando o corpo perdeu integridade estrutural, a geometria não pode ser recuperada com confiabilidade ou há danos em vários pontos críticos de fixação.
Uma caixa que não fecha e trava com segurança não deve transportar equipamentos sem contenção segura.
Por que o uso da carreta pode acelerar esses problemas
Uma caixa que funciona corretamente logo após a instalação continua recebendo cargas durante o uso normal da carreta.
Vibração da estrada
A vibração repetida pode afetar fixadores, suportes e articulações.
O risco depende da montagem, do ambiente de operação e do estado mecânico.
Inspeções regulares devem incluir fixações visíveis das dobradiças, engate do fecho e ferragens de montagem.
Abertura e fechamento frequentes
Caixas utilizadas por técnicos e prestadores de serviço podem ser abertas muitas vezes por dia.
O movimento repetido pode acelerar o desgaste das dobradiças e dos fechos.
O desempenho da mola a gás também pode cair ao longo da vida útil.
Conteúdo pesado e cargas na montagem
Ferramentas densas aumentam as forças transmitidas à estrutura de apoio durante o deslocamento.
Se os apoios permitirem deformação do corpo, a abertura pode perder alinhamento gradualmente.
A massa do conteúdo deve respeitar a capacidade especificada da caixa e da montagem.
Sujeira, água e ambientes costeiros
A contaminação pode restringir o fecho e aumentar o desgaste das dobradiças.
Corrosão ou dano superficial na haste pode prejudicar a vedação da mola.
Em ambientes expostos, a manutenção deve preservar movimento livre, fixação segura e geometria correta.
Interferência com componentes próximos
A faixa de abertura também precisa ficar livre de equipamentos ao redor.
Uma tampa que bate em painel da carreta, estepe, suporte ou outro componente pode impor repetidamente cargas não previstas às dobradiças e aos apoios.
A folga correta instalada é, portanto, parte da confiabilidade de longo prazo do mecanismo.
GOODIN: avaliar o conjunto instalado
Para fabricantes de carretas, distribuidores e fornecedores de reposição, a caixa é mais do que um recipiente de alumínio.
Sua utilidade duradoura depende do funcionamento conjunto de tampa, dobradiças, trava, mola a gás e estrutura de montagem.
A linha GOODIN inclui diferentes configurações de corpo e abertura. Um exemplo relevante é a GDA006, caixa de alumínio para lança de carreta.
GOODIN GDA006 — Caixa de alumínio com abertura superior
A GDA006 utiliza corpo cônico de chapa xadrez, tampa superior, mola a gás central e fecho frontal rebaixado com chave.
Suas dimensões externas publicadas são 830 × 490 × 460 mm. [4]
Essas características visíveis não estabelecem força, comprimento, curso, terminais, torque permitido nem limites de manutenção das dobradiças e do fecho. Obtenha o desenho atual e a identificação dos componentes antes de aprovar uma reposição.
Essas características geram considerações importantes para instalação e manutenção.
Apoio de montagem
O corpo cônico pode ser avaliado para armazenamento na lança, mas os apoios reais devem preservar a forma da caixa.
Geometria de abertura
A mola central sustenta a tampa superior. Sua posição e seu curso de operação devem ser mantidos na troca de componentes.
Engate do fecho
O fecho frontal rebaixado deve alinhar corretamente após a fixação da caixa aos suportes.
Folga operacional
A tampa precisa abrir sem atingir equipamentos próximos, mantendo movimento suave em todo o ciclo.
O que compradores OEM e distribuidores devem definir
Para pedidos repetidos ou programas personalizados, estas informações ajudam a reduzir reclamações futuras:
| Área de especificação | Informações úteis |
|---|---|
| Geometria da caixa | Dimensões do corpo e da tampa, configuração das dobradiças |
| Sistema de montagem | Pontos aprovados, superfícies de apoio e arranjo dos suportes |
| Mola a gás | Força, comprimento, curso, terminais e posições de montagem |
| Fecho | Lingueta e batente, possibilidade de ajuste |
| Peças de reposição | Dobradiças, fechaduras, molas e suportes compatíveis |
| Folga instalada | Envelope completo de abertura junto aos equipamentos da carreta |
| Inspeção funcional | Alinhamento aceitável, engate e sustentação da tampa |
Essas especificações são especialmente valiosas quando o mesmo projeto é utilizado em vários modelos de carreta com montagens diferentes.
Diagnóstico de reclamações recorrentes
Quando um cliente relata que a tampa não fecha após a instalação, são úteis:
- Modelo exato da caixa
- Existência ou não do problema antes da montagem
- Fotos da tampa fechada e da folga irregular
- Localização dos suportes e fixadores
- Condição das dobradiças e do fecho
- Identificação da mola e posições de montagem
- Modificações ou peso adicional na tampa
Essas informações ajudam a decidir entre ajuste aprovado, troca de componentes ou inspeção adicional do corpo.
Uma mola danificada deve ser substituída por componente compatível.
Uma montagem torcida deve ser corrigida nos apoios.
Uma dobradiça gasta não deve ser compensada aumentando a força da mola.
O objetivo é recuperar a abertura e o fechamento projetados, e não apenas fazer a tampa voltar a se mover.
Conheça GOODIN GDA006 — caixa de alumínio para lança e Linha de caixas de alumínio GOODIN.
Perguntas e decisão de reparo
Por que a tampa desalinhou depois da instalação?
Apoio irregular, deformação localizada na montagem ou mudança da posição da dobradiça podem alterar a relação entre tampa e corpo.
Compare as folgas do perímetro e examine os apoios antes de trocar componentes.
Se o problema começou imediatamente após a montagem, os apoios são um ponto inicial importante.
Apertar demais os parafusos pode impedir o fechamento?
Sim, se a montagem concentrar esforços no corpo e deformar sua forma.
Isso pode mudar o alinhamento e impedir que o fecho alcance a posição prevista.
A correção deve recuperar apoio adequado e fixação segura, e não acrescentar força de aperto.
Por que a tampa fecha normalmente, mas não permanece aberta?
A mola pode não oferecer mais apoio suficiente ou ter geometria inadequada.
Examine mola, terminais e suportes com a tampa sustentada independentemente.
A reposição deve corresponder à força e às dimensões previstas.
Uma mola mais forte corrige uma tampa caída?
Não quando a causa é dobradiça gasta, fixação danificada ou corpo torcido.
Mais força pode dificultar o fechamento e aumentar os esforços nas dobradiças e nos suportes.
Identifique a falha real antes de mudar a especificação.
O que faz a tampa parar antes de fechar completamente?
As causas incluem mola de tamanho incorreto, interferência de suportes, dobradiça deslocada, objetos presos ou obstrução estrutural.
Uma parada brusca após a troca da mola exige verificar comprimento comprimido, curso e geometria dos suportes.
Não force a tampa a ultrapassar a obstrução.
Devo trocar as duas molas se uma falhar?
Num arranjo de duas molas iguais, a substituição por um par compatível costuma ser apropriada.
Uma caixa com mola única requer uma única reposição corretamente especificada.
A configuração adequada depende do projeto original do modelo.
Posso ajustar o fecho em vez de substituir a tampa?
Sim, quando tampa e corpo permanecem alinhados e o fecho possui ajuste aprovado.
Se a abertura estiver deformada ou a fixação da dobradiça danificada, ajustar somente o fecho não corrige a causa.
Quando substituir a caixa inteira?
A troca completa pode ser necessária quando o corpo está permanentemente deformado, há danos em juntas estruturais críticas ou a geometria não pode ser recuperada com confiabilidade.
Dobradiça gasta ou mola defeituosa não exige automaticamente a troca de uma caixa estruturalmente íntegra.
Conclusão: diagnostique a geometria antes de trocar componentes
Uma tampa que não fecha corretamente pode revelar várias falhas diferentes.
Apoios irregulares deformam o corpo. Dobradiças gastas alteram a trajetória. Um fecho desalinhado impede travamento seguro mesmo com a tampa alinhada. A mola pode perder força ou impedir o fechamento quando sua especificação ou geometria estão incorretas.
Essas falhas exigem soluções diferentes.
Comece pelo alinhamento da tampa e do corpo, examine a montagem e depois avalie dobradiças, fecho e mola conforme os sintomas observados.
Troque componentes quando a estrutura de apoio continua íntegra. Investigue a caixa completa se a geometria da abertura ou fixações críticas estiverem danificadas.
Uma caixa bem mantida não é apenas aquela cuja tampa pode ser empurrada até fechar. É aquela que abre suavemente, permanece sustentada, fecha sem esforço excessivo e trava com segurança na condição instalada.
Fontes e leituras adicionais
As orientações dos fabricantes apoiam o diagnóstico geral, não aprovam uma peça GOODIN específica. Dados públicos e fotos não estabelecem força, dimensões de curso ou limites de manutenção das dobradiças e do fecho.
Por que a caixa de ferramentas da carreta resistente ao tempo ainda vaza: encontre a entrada real de água
Artigo Relacionado
