作業用トレーラーの工具箱は床下かドローバー上か：使いやすい収納位置の選び方

設置場所の選定ガイドです。取付承認を意味しません。作動範囲全体、満載重量、トレーラー側の支持を確認してください。トラック用という製品区分だけでは、トレーラーへの適合や収納荷重定格は確定しません。

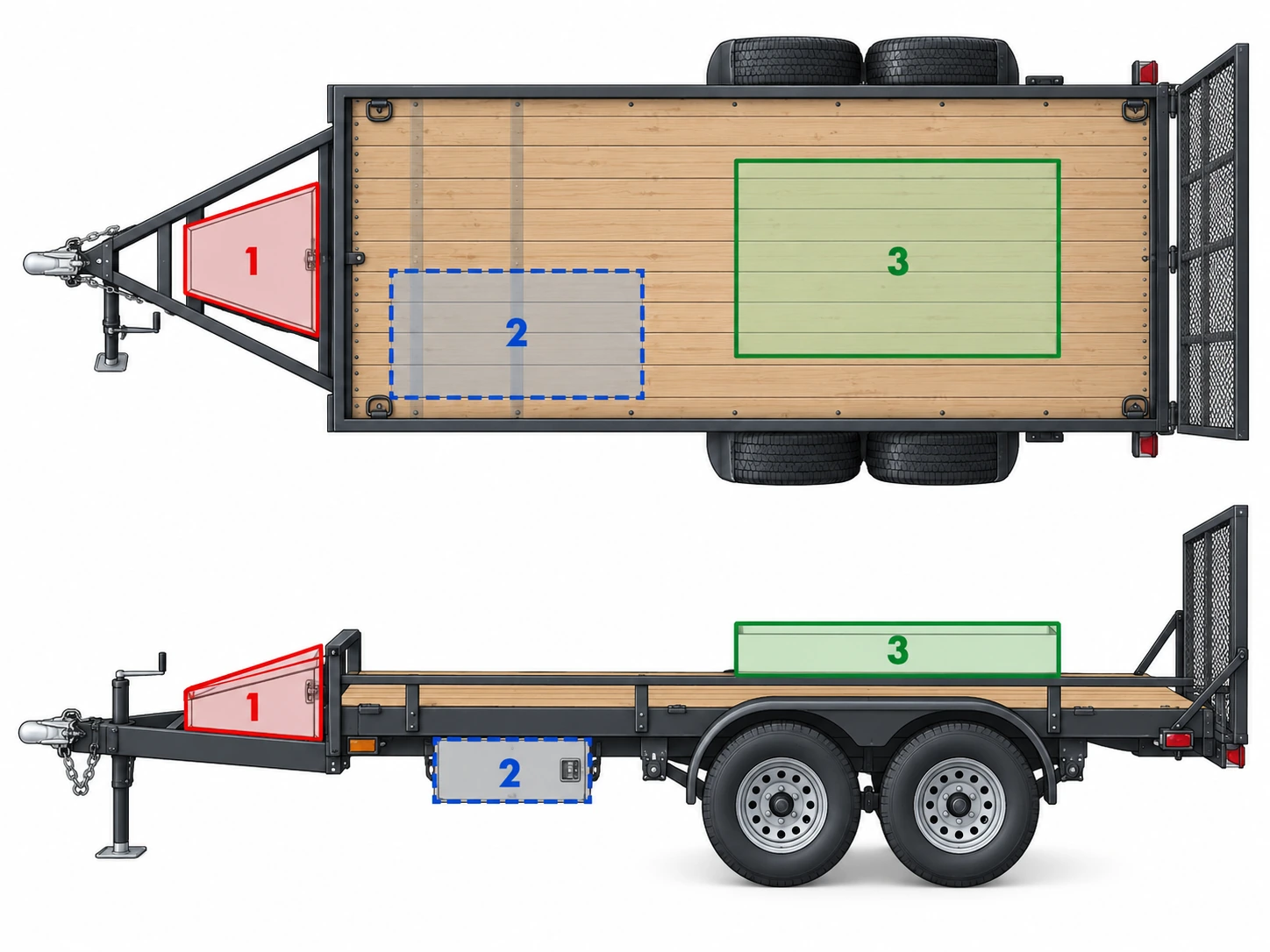

三つの収納構成を比較する

個々の寸法を見る前に、選択肢を三つの取付区分に分けましょう。

1. Aフレームのドローバー用工具箱

先細り形状の工具箱を前方のドローバー部分へ設置します。通常は、承認された支持方法を使い、収束するAフレーム部材の間または上に取り付けます。

この構成では、主要な荷台の外側にある空間を活用できます。

荷締め具、輪止め、手工具、トレーラーの準備や固定時に使う機材に適しています。

主な制約は、既存の連結部品やドローバー上の装備との競合です。

2. 床下工具箱

床下工具箱はトレーラーの荷台や車体の下に配置し、通常は適切な構造へ接続した取付ブラケットで支持します。

トレーラーの構造によっては、前方のドローバーと荷台の両方を空けておけます。

商用の作業用トレーラーでは、よく使う機材を側面から取り出せるようにもできます。

ただし実用性は、フレーム配置、車高、サスペンションのクリアランス、扉の動作に大きく左右されます。

3. 荷台、側面、その他の承認された場所の収納箱

作業用トレーラーによっては、荷台、承認された側面構造、または専用設計の収納位置に箱を設置できます。

ドローバーにも床下にも十分な取付空間がない場合に適した選択肢です。

長方形や薄型の箱は、先細りのAフレーム用とは異なる取り出し方や収納形状を提供できます。

しかし、すべてのトラック用工具箱がトレーラーの側枠や荷台へ自動的に適合するわけではありません。

予定する設置方法と固定方法は、引き続き確認が必要です。

構成の一次比較

この表は箱の優劣を順位付けするものではなく、設置候補を絞るために使います。

適切な選択は、トレーラーの作業サイクルと構造によって決まります。

日常の工具アクセスから位置を決める

構造的に問題のない収納場所でも、日常的には使いにくい場合があります。

施工業者は、すべての工具を同じ頻度で取り出すわけではありません。

荷物を積み降ろしするたびに必要なものもあります。

一方、機材の修理や突発的な問題のときにしか使わないものもあります。

箱の設置場所を指定する前に、収納予定品を三つに分けてください。

よく使う工具

例えば次のようなものです。

• ラチェット式荷締めベルト。
• よく使う手工具。
• 手袋。
• 小型の機材付属品。
• 日常点検・整備用の用品。

こうしたものでは、最大収納量より取り出しやすさが重要なことがよくあります。

一日に何度もトレーラーの横で膝をつく必要がある箱は、作業しやすい高さに置かれた小型の箱より不便かもしれません。

ただし、大型の平床トレーラーでは、適切な位置にある側面開きの床下箱が優れたアクセス性を持つ場合もあります。

判断の基準は「床下」という名称ではなく、実際の設置高さと作業者のアクセスです。

積み降ろしと牽引用の用品

次のような用品は、一般にトレーラー前方で使います。

• 牽引の安全に関わる付属品。
• 輪止め。
• 荷締め用具。
• 小型の整備用品。

連結や積載準備の際にはカプラーやジャッキ周辺で作業するため、ドローバー上の箱は便利です。

しかし、支援するはずの牽引装備そのものを箱が塞いでしまえば、その利点は失われます。

使用頻度が低いもの、かさばる機材

予備工具、交換部品、停車のたびには使わない機材は、多少取り出しにくい位置でも運用できるかもしれません。

取り付けた箱がその重量と寸法に対して承認されていれば、別の収納場所の候補になります。

したがって、購入時に最初に決めるべきことは次の点です。

何を、どの頻度で、トレーラーのどちら側から取り出す必要があるか。

その後で初めて、箱の置き場所を決めるべきです。

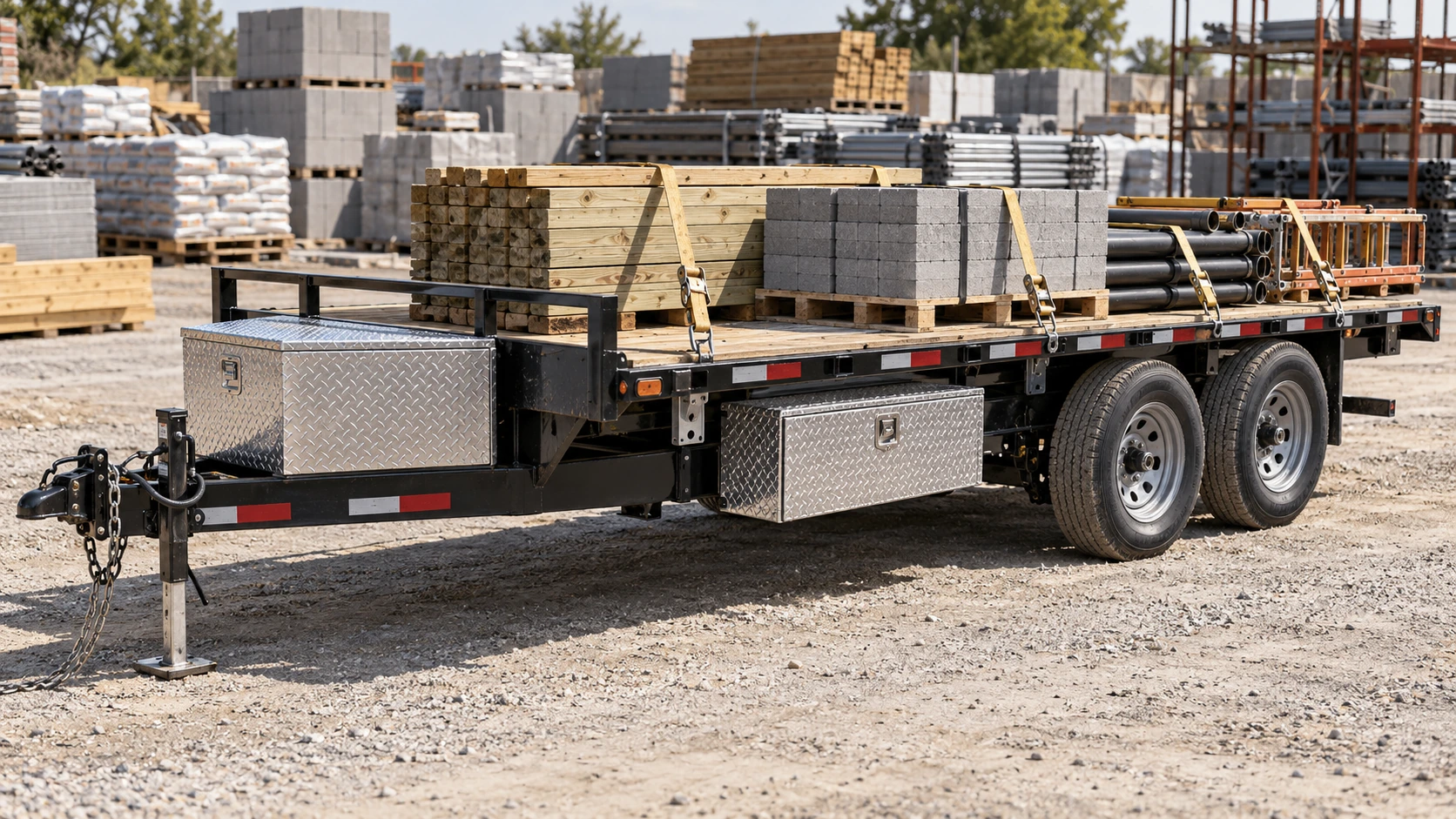

側面アクセスと上面アクセス：作業に合うのはどちらか

扉と取り出し方向は、公称収納量より重要なことがあります。

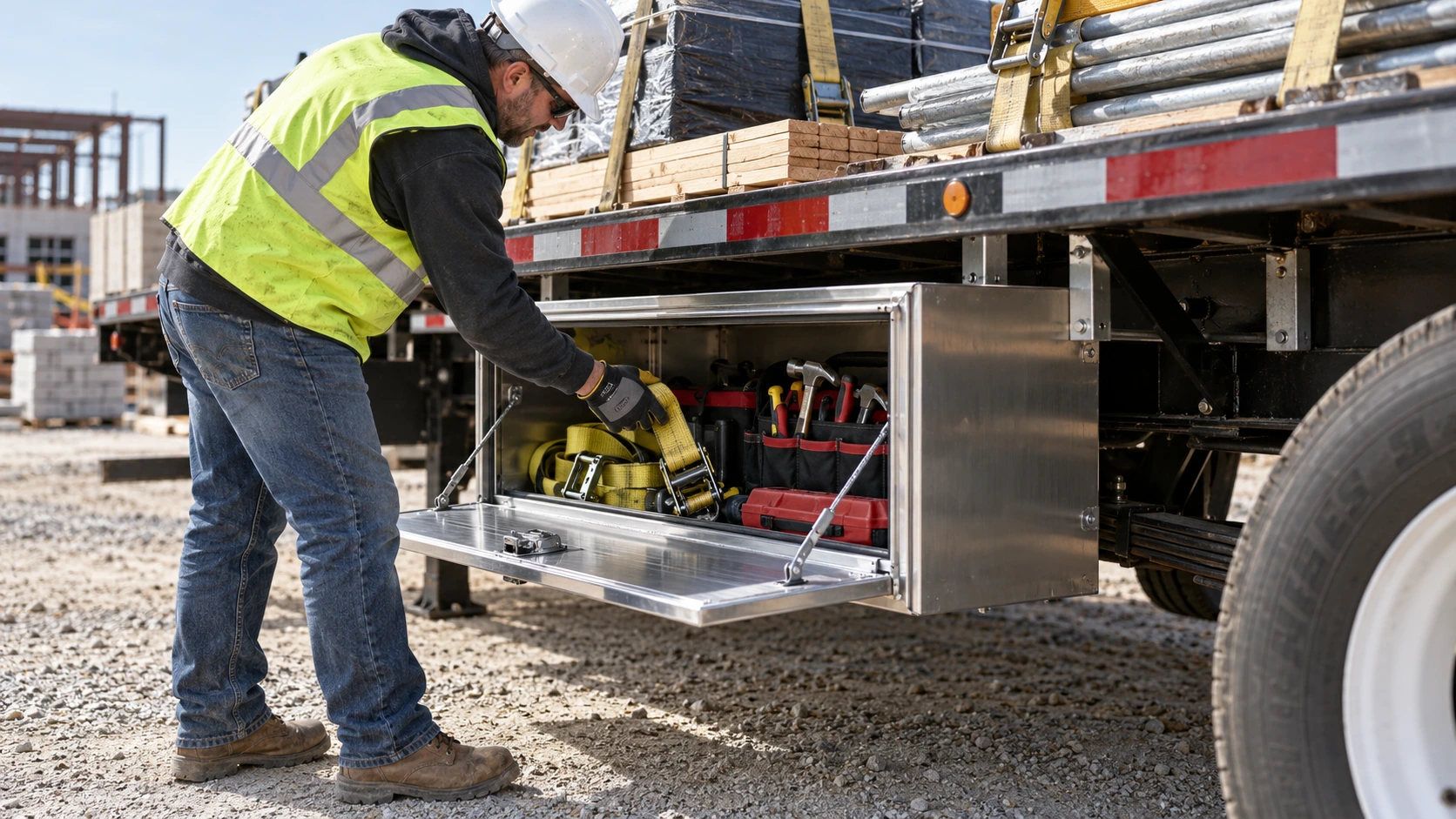

手工具と消耗品を運ぶ施工業者を考えてみましょう。

前方のドローバー箱なら、停車中に上から便利に取り出せるかもしれません。

しかし、普段は側方から近づく作業者なら、正しく設置された側面アクセスの床下箱により、トレーラーの周囲を無駄に歩く回数を減らせます。

反対に、壁、フェンス、機材、隣の車両のそばへ常に停車するなら、床下箱が不便になる場合があります。

その条件では、側面の扉を開ける場所が足りないかもしれません。

選定には、実際の現場環境を含める必要があります。

最良の扉構造は、箱を取り付けた場所で機能するものです。

側面扉の床下箱が、上開きのドローバー箱より常に使いやすいとは考えないでください。

ドローバー収納が適する条件

適切で空きのあるAフレームを持つ汎用・作業用トレーラーでは、前方の箱は荷台を占有せずに収納を増やす効率的な方法です。

GOODINのGDA006ドローバー用工具箱 [2] は、この構成の一例です。

公表されている最大外形寸法は 830 × 490 × 460 mm、空箱の正味重量は 9.15 kg です。先細りの本体と上開きの蓋が、作業用トラック向けの長方形の箱との違いです。

選定上の利点は、単なる形状ではなく設置位置にあります。

前方の箱なら、よく使う機材を通常の準備作業の近くに置けます。

床下取付ではサスペンションと干渉しかねないフレーム側面を使わずに済む場合もあります。

ただし、三つの条件を満たす必要があります。

ドローバーに使用可能な取付範囲があること

Aフレームの部材はカプラーに向かって収束します。

そのため、前側と後ろ側では使える幅が異なります。

箱は実際のドローバー形状に収まり、次の空間を確保する必要があります。

• カプラーの操作。
• ジャッキの動作。
• セーフティチェーン。
• 離脱時の非常制動装置。
• 配線。
• 使用する場合は荷重分配装置のブラケット。

写真で空いて見える部分が、承認された取付場所とは限りません。

前回のGOODIN製品選定ガイド、ドローバー工具箱のサイズ選定：トレーラーの機能を損なわずに収まる箱を選ぶで、この寸法確認を詳しく説明しています。

今回の位置比較では、判断はより単純です。

他の装備を妨げずに箱を置けないなら、大きいモデルや小さいモデルを選ぶ前に、その場所を候補から外してください。

蓋へのアクセスを維持できること

一般的なドローバー用工具箱の多くは上開きです。

箱の上方と蓋の開閉軌跡に空間が必要になります。

車体、ジャッキ、周囲の付属品に邪魔されず、蓋を開けて予定する内容物を取り出せなければなりません。

追加される前方荷重を許容できること

ドローバー上の箱は、トレーラーの車軸群より前に重量を加えます。

実測する連結部垂直荷重への影響は、重量だけでなく、支持点に対する位置によっても変わります。

公表された空箱重量を、取付後の総重量と考えないでください。

工具、ブラケット、その他の内容物も含める必要があります。

そのため、連結部荷重やその他の積載限度にすでに近いトレーラーでは、前方の箱が不適切になる場合があります。

床下では動きとアクセスの空間も必要

荷台の下に適切な空間があり、車両の他の機能を損なわずに使えるなら、床下箱を検討する価値があります。

商用の床下収納は、即席の考え方ではなく確立した製品区分です。例えばetrailerのトラック・トレーラー用床下工具箱のカタログ [4] には、平床車、作業用トラック、トレーラー向けに設計された製品があります。

主な利点は明確です。

トレーラーの配置可能空間の別の部分を使えることです。

ドローバーや荷台ではなく、作業プラットフォームの下に収納を設けます。

特に次の用途では魅力的です。

• 商用の平床トレーラー。
• フレーム周囲に適切な空間がある機材運搬トレーラー。
• 整備・サービス用トレーラープラットフォーム。
• 前方の牽引装備が多いトレーラー。
• 初期から床下収納を組み込めるOEM設計。

ただし、床下取付には、ドローバー上とは異なる複数の確認が必要です。

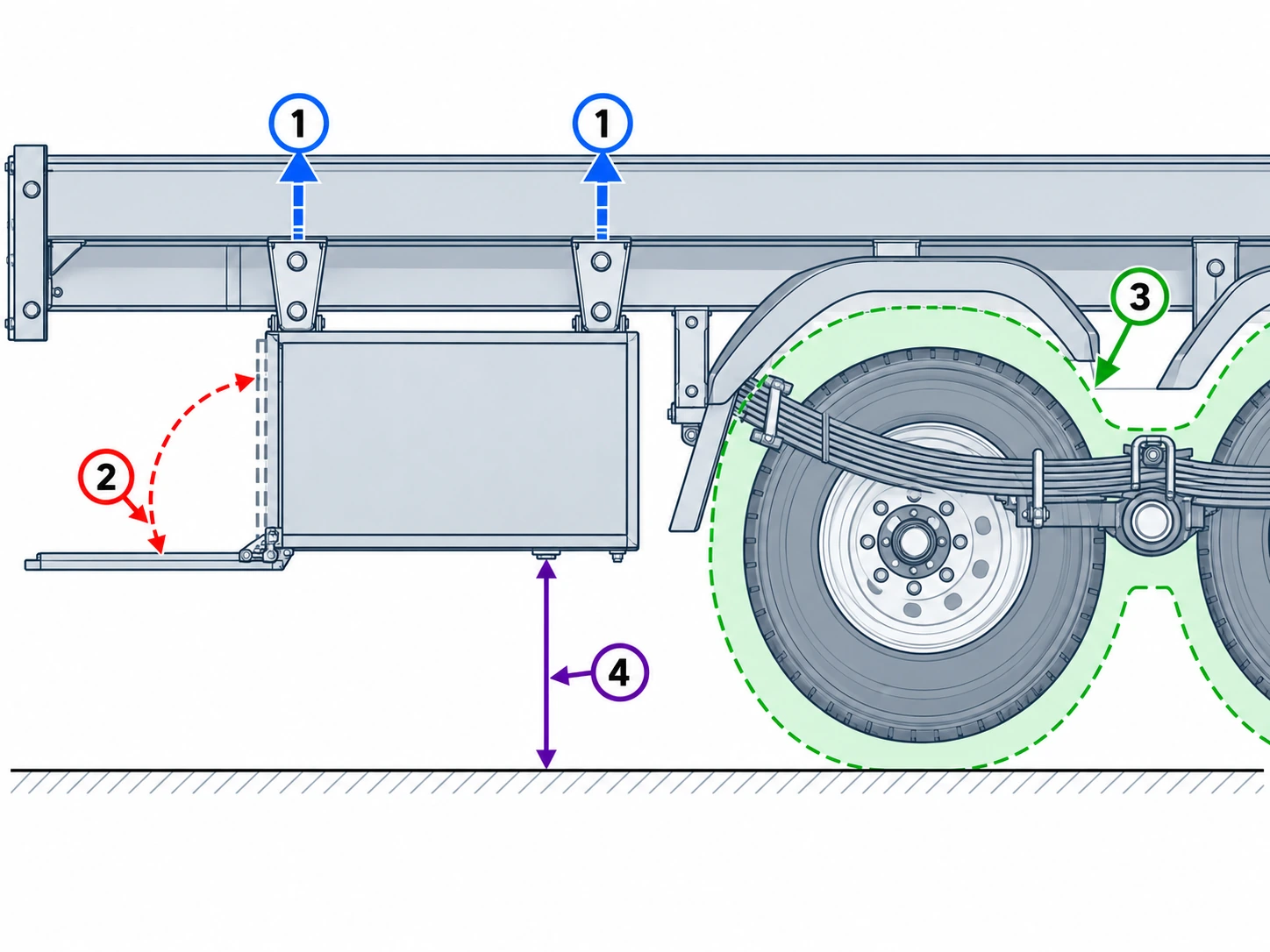

床下クリアランスはフレームまでの高さだけでは決まらない

床下の一次確認で最初に問うべきことは次の点です。

箱とブラケットを取り付けた後、使える上下方向の空間はどれだけ残るか。

想定する積載・牽引状態で、予定取付基準から地面までを測定します。

そのうえで次を考慮します。

• ブラケットによる吊り下げ量。
• 工具箱の高さ。
• ボルトや金具の突出。
• 完成した取付全体の最下部。

重要なのは、元のフレームと地面の距離だけでなく、設置した箱の下に最終的に残るクリアランスです。

想定積載状態で測る

空のトレーラーは、通常の作業機材を積んだ状態より高くなっている場合があります。

サスペンションの方式によっては、荷重が増えると車高が変化します。

したがって、最低限の作動クリアランスは、該当する積載条件とサスペンション条件で評価します。

空車を平坦なコンクリート上に停めたとき地面に触れないという理由だけで、床下箱を承認しないでください。

ランプと不整地を考慮する

商用トレーラーは、日常的に次のような場所を通ることがあります。

• 急な進入路。
• 積み込みランプ。
• 工事現場の入口。
• 凹凸のある構内。
• 道路から現場への勾配変化。
• トレーラーの車輪付近にある地形の変化。

低すぎる工具箱は、このような走行で接触点になる可能性があります。

箱の前後位置も重要です。

オーバーハング付近の低い箱と、中央寄りの箱では、クリアランスの問題が異なる場合があります。

選定時には、そのトレーラーに必要な地上高、アプローチ角、デパーチャー角、ブレークオーバー条件を確認してください。

すべての作業用トレーラーに安全とみなせる、共通の床下箱クリアランス寸法はありません。

タイヤと懸架装置には専用の動作空間が必要

車軸の近くで空いて見える場所が、そのまま収納に使えるわけではありません。

走行中、車輪とサスペンションは異なる位置を取ります。

リーフスプリング式のトレーラーでは、圧縮と伸びに伴い、車軸がフレームに対して移動します。

他の懸架方式では、移動する範囲が異なる場合があります。

そのため収納可能な範囲から、次のための空間を除外する必要があります。

• タイヤと車輪。
• サスペンションアームまたはリーフスプリング。
• イコライザーとシャックル。
• 車軸とブレーキの部品。
• サスペンションの圧縮ストローク。
• ブレーキ配管と電気配線。
• メーカーが求める整備アクセス。

静止時の隙間と作動時の隙間は異なる

空車時に、床下箱とタイヤの間が数インチ空いているとします。

それだけで適合が確認できるわけではありません。

タイヤと箱の隙間は、次の要因で変わります。

• サスペンションの圧縮。
• タイヤのたわみ。
• 車軸の移動。
• トレーラーのロール。
• 積載条件。

必要な除外範囲は、トレーラーとサスペンションのメーカー資料、または適切な専門評価に基づくべきです。

任意の最小タイヤ隙間を、共通の規則として指定しないでください。

点検と整備を妨げない

動くサスペンションと直接接触しなくても、箱が整備を妨げることがあります。

作業用トレーラーでは、ブレーキ、ばねの取付金具、電気接続、その他の部品へアクセスできる必要があります。

定期点検のたびに箱を取り外さなければならない場所は、特に使用頻度の高い商用トレーラーでは適切とはいえない場合があります。

構造的に取付可能な場所が、整備しやすい場所とは限りません。

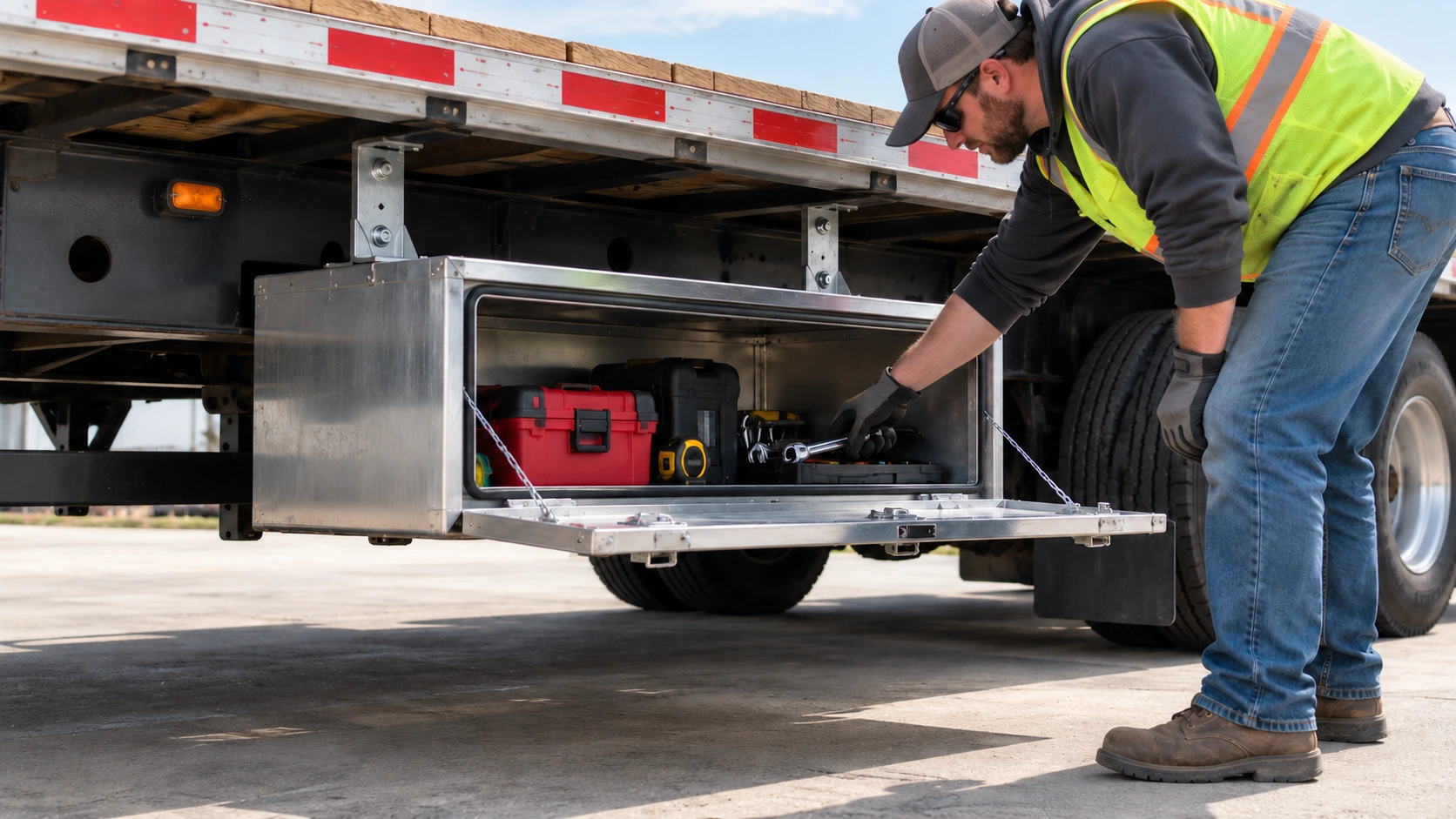

床下の扉が主な制約になることもある

トレーラーの下に収まる工具箱でも、日常のアクセス要件を満たせない場合があります。

床下製品には次の方式があります。

• 下へ開く扉。
• 横ヒンジの扉。
• その他、モデル固有の開閉方式。

製品区分だけで開く方向を推測してはいけません。

下開き扉には、所定の開放位置へ動くため、箱の下方と前方に空間が必要です。

横ヒンジの扉には、側方の空間が必要です。

構成によっては、外部ラッチ、保持金具、指定の支持機構へのアクセスも必要になります。

扉の作動範囲は、閉じた箱の外形範囲とは違うため、この区別が重要です。

メーカー例：扉とブラケットの干渉

Minimizerの50インチ床下工具箱の取付説明書 [3] は、有用な例です。

メーカーは、全開にした扉が中央支持ブラケットに干渉しないことを、取付者が確認するよう明示しています。

これはモデル固有の要件ですが、より広く使える選定原則を示しています。

取付ブラケット自体が、工具箱の扉を妨げることがあります。

したがって、最終的な箱の位置は次の状態で評価します。

• 扉を完全に閉じた状態。
• 扉を完全に開いた状態。
• ブラケットを取り付けた状態。
• 工具を出し入れする状態。

フレームと干渉しなくても、正常に開けられない箱は使える収納ではありません。

工具を取り出す高さも重要

適切な高さは、作業者がどのように使うかにも左右されます。

高い床下箱では、収納部へ上向きに手を伸ばす必要があるかもしれません。

低い箱では、何度も腰を曲げたり膝をついたりすることになります。

作業場所に近い側面アクセスの箱は、扉と内容物へ容易に手が届けば、頻繁な工具交換に便利です。

一日に何十回も機材を取り出す施工業者にとって、これは総収納量と同じくらい重要です。

最適な位置は、単に車両の下へ収納を隠すのではなく、予定する作業手順を支える位置です。

荷重経路全体と重量配分を確認する

ドローバー上と床下の収納の大きな違いの一つは、荷重がどのようにトレーラー構造へ伝わるかです。

ドローバー上の箱では、取付構造が承認済みの支持部材に載る、または部材間をまたぐ場合があります。

床下箱では、重量がブラケットを介して主構造の下に吊られることがよくあります。

その荷重経路には次が含まれます。

工具 → 箱本体 → 箱の取付点 → 吊りブラケット → トレーラーフレーム

この経路のすべてが重要です。

箱本体が十分に丈夫でも、吊りブラケットやトレーラー側の取付点が予定の構成を支えられなければ不十分です。

メーカー例：定格荷重はブラケット構成に依存する

Minimizerの取付資料では、対象となる50インチ床下工具箱の最大収納荷重は、正しく取り付けた場合に250 lbとされています。

説明書は必要な吊りブラケットと中央ブラケットの部品を示し、指定された構成がメーカー保証の条件であることも説明しています。

この250 lbという数値は、Minimizer製品とその指定取付に属するものです。

すべての床下工具箱に共通する耐荷重ではありません。

この例は、購入仕様に次の両方が必要な理由を示しています。

1. 箱の許容収納荷重。
2. 承認された取付ブラケットシステム。

メーカーの条件を確認せずに、箱の定格を別の取付へ適用してはいけません。

空きスペースからフレームへの取付承認を推測しない

フレーム部材、クロスメンバー、未使用の穴があっても、適切な取付点とは限りません。

トレーラーによっては、フレームの部品が特定方向の荷重を支えるように設計されています。

吊り下げた工具箱は、新たな局部荷重やモーメントを生じさせます。

したがって、トレーラー構造、ブラケット配置、固定方法、満載の箱を含め、その構成の承認が必要です。

工具箱メーカーは、適切な車両構造へ自社ブラケットを取り付ける方法を指定することがあります。

それが、あらゆるトレーラーの任意の場所で穴あけ、溶接、クランプ固定を認めるとは限りません。

交換・後付けでは、予定する固定をトレーラーメーカーに確認するか、適切な専門評価を受けてください。

OEM案件では、フレーム完成後に追加する付属品として扱わず、設計段階で床下支持構造を定めてください。

工具箱の位置で重量配分が変わる

工具収納は、トレーラーの積載計画の一部です。

影響を考えずどこへでも動かせる重量として扱ってはいけません。

満載の工具箱は、トレーラーへ重量を追加します。

その位置は、連結部と車軸群にどのように重量が分配されるかに影響します。

ドローバー上の収納

車軸群より十分前方に置いた箱は、一般に全支持荷重のうち連結部が負担する割合を増やします。

影響は実際の位置と、トレーラーの他の積載状態によります。

連結部垂直荷重の増加が、満載の箱の全重量と同じになるとは限りません。

床下収納

床下箱は、さまざまな前後位置に設置できます。

車軸群の近くに置く場合、同じ重量の箱を前方へ置く場合とは連結部荷重への影響が異なることがあります。

車軸群より後方に置けば、前方配置と比べて連結部荷重が減る場合があります。

だからといって、後方収納が共通の解決策になるわけではありません。

重量を後方へ移すことで配分が不適切になったり、トレーラーメーカーの積載条件に反したりする可能性があります。

左右のバランス

床下工具箱は、片側だけに設置することもあります。

この場合、左右方向の重量配分という追加の検討点が生じます。

重い工具が片側に集中すると、車輪や車軸の各側にかかる荷重が変わります。

実際のトレーラー設計、荷物の積載状態、該当する車輪・タイヤ・車軸の定格に照らして評価してください。

商用やOEM用途では、前後と左右の重量配分の両方を承認済み収納配置に含める必要があります。

選定の原則は次のとおりです。

空箱の製品重量だけでなく、満載時の工具箱重量を使って設置場所を選んでください。

これには箱、取付ブラケット、締結部品、工具、内部の付属設備を含めます。

代替案とGOODIN製品の適用範囲

購入者は、不適切なトレーラーへ二つの構成のどちらかを無理に当てはめるべきではありません。

第三の収納方法が正しい場合もあります。

例えば次の選択肢です。

• 専用設計の荷台取付箱。
• 承認された側面収納区画。
• 適切な荷台エリアに置く薄型箱。
• トレーラーではなく作業車側への別収納。

適切な代替案は、トレーラーの使い方によります。

例えば荷台の箱なら、床下フレームを変更せずに便利なアクセスを確保できるかもしれません。

ただし荷台を占有し、機材の積み込みや荷締め箇所へのアクセスを妨げる場合があります。

側面の箱は施工業者に便利な位置に置けますが、確認された支持構造が必要で、トレーラーの許容幅や作動範囲を超えてはいけません。

持ち運べる工具箱は柔軟ですが、輸送時には適切な固定が必要です。

これらの取付方式は、互いにそのまま置き換えられるものではありません。

目的は、別の空き場所を見つけることではなく、承認された収納場所を見つけることです。

GOODIN製品：異なる三つの収納構成

GOODINの現在の工具箱ラインアップ [1] には、こうした選定の検討に役立つ異なる形状があります。

これらは公表された製品の外形寸法です。

次の事項を証明するものではありません。

• 内部の有効容量。
• 最大収納荷重。
• 取付後の地上高。
• 扉の開く方向や作動範囲。
• 付属する取付金具。
• トレーラーフレームへの適合。

これらはモデルごとに確認が必要です。

GDA006：ドローバー収納の候補

GDA006は、トレーラーのドローバー収納向けであることが明示されています。

先細り形状を、Aフレームの設置範囲と一次比較できます。

ただし、実際の取付底面、蓋の軌跡、固定条件は引き続き確認が必要です。

GDA007：床下構成の候補

GDA007は、トラック用の床下工具箱として掲載されています。

この区別は重要です。

トラックの床下収納用に設計された箱が、すべてのトレーラーへ自動的に取付承認されるわけではありません。

トレーラーOEMまたは取付者は、次を確認する必要があります。

• 支持するフレーム構造。
• ブラケット設計。
• 扉の動作。
• 設置後のクリアランス。
• 収納荷重の定格。
• 想定する使用条件。

GDA007の750 × 400 × 250 mmという寸法は初期のサイズ比較に役立ちますが、承認済みの取付一式として扱ってはいけません。

GDA013：薄型の代替候補

GDA013は、別の箱形状を示しています。 [8]

900 × 330 × 180 mmの外形は一方向が比較的浅く、異なる薄型収納を比較するときに参考になります。

しかし、トラック用工具箱という名称は、任意のトレーラー荷台や側枠への取付を認めるものではありません。

選んだ位置と製品の固定条件を確認する必要があります。

GOODINのラインアップは異なる箱の構成を提供するもので、三つの互換性あるトレーラー取付方法を提供するものではありません。

作業用トレーラーの三つの選定例

小型の汎用トレーラーを使う、仮の施工業者を考えてみましょう。

芝生管理用の機材を運び、住宅の進入路を日常的に通ります。

購入者が収納したいのは次の用品です。

• 荷締めベルト。
• 手袋。
• 手工具。
• 輪止め。

前方のドローバーは中央ジャッキと他の牽引金具で混み合っています。

所有者は最初、収納を荷台の下へ移そうと考えます。

ドローバー上の案

前方の箱ならアクセスは便利ですが、既存装備のため、必要な箱を設置するクリアランスがありません。

この場所は配置の確認に合格しません。

床下の案

トレーラー側面には空きがあるように見えます。

しかし最低地上高は比較的小さく、傾斜した進入路を繰り返し通ります。

床下箱は、そのクリアランスをさらに減らす可能性があります。

予定する支持構造もまだ承認されていません。

この場所は必要な確認を通過していません。

代替案

荷物や積み降ろしを妨げない適切な設置範囲があれば、正しく固定した小型の荷台箱などのほうがよい場合があります。

判断： ドローバーが混んでいるだけで床下箱を選ばないでください。まず作動時のクリアランスと固定を確認し、難しければ別の承認された収納場所を選びます。

事例2：床下に余裕がある商用平床トレーラー

次に、荷台が高く、適切な床下構造を持つタンデムアクスルの作業用トレーラーを想定します。

作業者は日常的に建築資材を荷台へ積みます。

荷物を降ろさずに工具を取り出せる必要があります。

トレーラーはまだOEMの設計段階です。

ドローバー上の案

Aフレームには小型箱が収まりますが、施工業者はトレーラーの作業側から頻繁に取り出したいと考えています。

前方収納では、作業者が何度もドローバーの周りを回る必要があります。

床下の案

側面から使う床下箱なら、荷台を空けたまま、より便利な作業位置に収納を設けられます。

OEMは次を評価できます。

• ブラケットの固定。
• サスペンションの動作範囲。
• タイヤのクリアランス。
• 積載時の最低地上高。
• 扉の開閉軌跡。
• 工具を取り出す高さ。
• 左右の重量配分。

これらが確認できれば、床下配置がより適した構成になり得ます。

判断： 構造全体、アクセス範囲、積載計画を承認できるなら、床下工具箱を優先して検討します。

決め手は、収納量が増えることだけではありません。

トレーラーの主な作業場所を消費せずに、使いやすい収納を提供できることです。

事例3：重い工具が片側に集中する場合

片側に大型の床下工具箱を一つ付けたい、サービス用トレーラーを考えます。

箱は収まり、希望する作業側から開けられるように見えます。

しかし、予定する内容物は重いものです。

満載の工具箱全体が、トレーラーの前後中心線から外れた位置に置かれます。

この場合、箱の寸法だけでは選定を完了できません。

購入者は次を確認します。

• 想定する満載重量。
• ブラケットと固定部の耐荷重。
• 車軸とタイヤの荷重。
• 左右の重量配分。
• トレーラーメーカーが許可する構成。

結果として、設置場所を変える、承認された複数の収納へ分散する、OEMの取付設計を変更するといった対応が考えられます。

判断： 積載したトレーラーの構成を評価するまで、大型の片側床下取付を承認しないでください。

判断表、五つの手順、確認シート

製品モデルを選ぶ前に、次の表で候補を絞ります。

適用されるすべての不適合条件をクリアして初めて、その場所は本格的な購入候補になります。

収納位置を選ぶ五つの手順

新規トレーラーでも後付けでも、一貫した順序で判断してください。

手順1：収納する機材を定める

次を記録します。

• 工具の寸法。
• 想定する内容物の総重量。
• 一個あたりの最大重量。
• 取り出す頻度。
• 希望するアクセス側。
• 保護と施錠の要件。

カタログで一番大きな工具箱を選ぶことから始めないでください。

手順2：収納候補の範囲を整理する

候補となる位置を挙げます。

• ドローバー。
• 床下。
• 荷台。
• その他の承認された収納範囲。

トレーラー部品、可動部、荷物の操作に使う場所は、使用不可または確保すべき範囲として示します。

手順3：形状上不適切な場所を除外する

候補ごとに、作動範囲全体を確認します。

ドローバー： ジャッキ、連結装置、蓋、旋回のクリアランス。

床下： 地面、懸架装置、タイヤ、扉、整備のクリアランス。

その他： 積み降ろし、ゲート、荷物、アクセスのクリアランス。

重要なトレーラー機能を妨げるなら、次へ進む前にその候補を外します。

手順4：構造と重量の適合を確認する

想定する満載の箱に対し、承認された取付システムがトレーラーにあるか確認します。

さらに次を評価します。

• 積載したトレーラーの重量。
• 連結部垂直荷重。
• 車軸とタイヤの荷重。
• 左右のバランス。
• 適用される構造・部品の限度。

収納空間が空いているだけでは、この手順を満たせません。

手順5：箱の構成と寸法を選ぶ

場所が適合してから、次を選びます。

• 先細りまたは長方形の形状。
• 必要寸法。
• 扉または蓋の設計。
• 内部収納レイアウト。
• 取付ブラケット。
• 収納荷重の定格。
• 使用環境に対する保護仕様。

この順序なら、よくある購入の失敗を防げます。

先に気に入った箱を購入し、後からトレーラーをその箱に合わせようとする失敗です。

購入前の位置・取付確認シート

収納場所を比較するときには、次の確認表を使えます。

一つの有利な条件を満たすだけで、設置場所を選んではいけません。

取付全体が要件を満たす必要があります。

OEM仕様、GOODINの視点、最終確認

OEMのトレーラー計画では、「床下工具箱」「ドローバー工具箱」という名称だけでは購入仕様として不十分です。

実用的な見積依頼には、次の情報を含めます。

トレーラープラットフォーム

• トレーラーの種類と予定する作業用途。
• フレームと荷台の図面。
• 車軸とサスペンションの配置。
• 通常および最大積載条件。
• 該当する連結部・車軸荷重の限度。
• 利用可能な取付位置。

収納用途

• 工具と機材の種類。
• 想定する内容物の重量。
• 一個あたりの最大寸法。
• 取り出す頻度。
• 希望するアクセス側。
• 想定する使用環境。

工具箱の構成

• ドローバー上・床下・その他。
• 外形寸法と内寸。
• 開く方向と必要なクリアランス。
• 扉・蓋の保持機構。
• ラッチと錠前の仕様。
• 必要な表面処理と防水性能。

取付要件

• 承認されたブラケット配置。
• トレーラーフレームとの接続部。
• 許可される締結部品と固定方法。
• 積載状態の箱の許容荷重。
• 取付後の最低地上高。
• 可動部とのクリアランス。
• 点検・整備へのアクセス。

供給者の確認事項

• 現行の製造図面。
• 取付ブラケットの図面。
• 収納荷重定格とその条件。
• 付属する金具。
• 取付説明書。
• 適用上の制限。
• 該当する場合は交換部品。

床下案件では、承認済みの取付一式と、単体の工具箱を区別することが特に重要です。

供給者は、トレーラー側の最終ブラケット設計を知らずに箱を製造する場合があります。

これらは別々の責任範囲であり、取付承認の前に解決する必要があります。

GOODINの視点：収納量より先に設置場所を決める

作業用トレーラーの工具箱選定は、運用環境から始めるべきです。

適切なAフレーム空間があり、連結作業の近くで工具が必要で、満載の箱が積載条件を満たすなら、ドローバー上の箱は有力な解決策です。

前方が混み合い、荷台を空ける必要があり、承認された床下位置で適切なアクセスとクリアランスを得られるなら、床下箱がよりよい場合があります。

どちらも用途に合わなければ、別の収納構成が望ましい場合があります。

GOODINのGDA006、GDA007、薄型トラック用工具箱は、異なる収納構成を表しています。

適切なモデルは、予定する設置位置が決まってから選ぶべきです。

特に重要なのは三つの違いです。

空いている空間と、使える空間は異なります。

扉を開け、トレーラーを運用し、周囲の部品が予定どおり動いても、箱が収まる必要があります。

空きスペースがあっても、構造の耐荷重があるとは限りません。

空いて見えるフレーム部分が、満載の収納箱に対する承認済み取付部になるとは限りません。

最大の収納量が、最大の実用性を意味するわけではありません。

アクセスしにくい、配置が悪い、積載条件に合わない大型箱は、適切な位置の小型箱より不向きな場合があります。

したがって、選定の原則は次のとおりです。

トレーラーの作業機能を維持する収納場所を選び、その場所が実際に支えられる箱と取付システムを指定してください。

作業用トレーラーは、効率よく取り出せ、適切に保持でき、車両全体の作動範囲に収まる場所へ工具を載せるべきです。

これは、カタログ写真だけで前方箱と床下箱を選び分けるより、役に立つ購入判断です。

選定の最終確認

収納構成を承認する前に、次を確認します。

1. 何を収納し、どの頻度で取り出すか。
2. どの位置が最も実用的な作業アクセスを提供するか。
3. 予定する取付位置で完全に開けられるか。
4. ドローバーの箱がジャッキ、連結装置、旋回範囲に干渉しないか。
5. 床下箱を付けても十分な地上高を維持できるか。
6. タイヤとサスペンションの動作範囲を空けているか。
7. ブレーキ、懸架装置、配線の整備を妨げないか。
8. トレーラー構造が予定する満載の箱に適しているか。
9. ブラケットと固定方法がその取付に対して承認されているか。
10. 箱と内容物を重量配分の確認に含めたか。
11. 許容できない片側荷重を生じさせないか。
12. 予定する使用環境に箱が適しているか。
13. 必要な取付仕様と収納荷重仕様が文書化されているか。
14. 両方の場所が不適切なら、別の承認された収納方法を評価したか。

これらの確認が完了すれば、適切な工具箱の構成を選び、製品の正確な寸法へ進めます。

完了していなければ、設置位置の判断はまだ確定していません。

出典・参考資料

フォーラムの投稿は作業・購入上の課題を示すもので、設計承認ではありません。スカートの投稿は背景資料のみで、取付の根拠にはしていません。メーカーの定格や説明書は指定製品と取付構成に適用されます。AI生成画像は一般的な概念図であり、GOODIN実機の写真や承認済み取付ではありません。

1. GOODIN — 工具箱ラインアップ
2. GOODIN — GDA006：830 mmアルミ製ドローバー工具箱
3. Minimizer — 床下工具箱の取付説明書
4. etrailer — トレーラー用床下工具箱カタログ
5. Reddit / r/Contractor — 足場・工具とトレーラー収納の投稿
6. Reddit / r/Tools — ドローバー工具箱の取付に関する投稿
7. Reddit / r/Truckers — サイドスカートの投稿：背景資料のみ、取付承認の根拠ではない
8. GOODIN — GDA013：900 mm薄型トラック用工具箱
