ジョッキーホイールクランプの選び方：35・42・48・60 mmの管径と、ほかに確認すべき適合条件

購入ガイド・製品選定 第10篇・公称管径による一次選定と、型式別の技術承認は別の確認です。

外管を測り、サイズ候補を絞る

ジョッキーホイールのサイズという表現は、複数の異なる寸法を指すことがあります。

商品情報に掲載される寸法には、次のものがあります。

• ホイールの直径。
• ホイールの幅。
• 支持用外管の直径。
• 組立品全体の高さ。
• 伸長量またはストローク。

クランプは通常、ホイールそのものを挟んで保持するわけではありません。

ジョッキーホイールの支持用外管を保持します。

したがって、重要な測定値は次のものです。

実際にクランプが保持する位置におけるチューブの外径。

細い伸縮用内管を測って、その値が必要なクランプ径を表すと考えないでください。

ゴムホイールの直径を基準にクランプを選ばないでください。

また、ジョッキーホイールが交換されている可能性がある場合、古いトレーラーの説明書に記載された呼びサイズだけに頼らないでください。

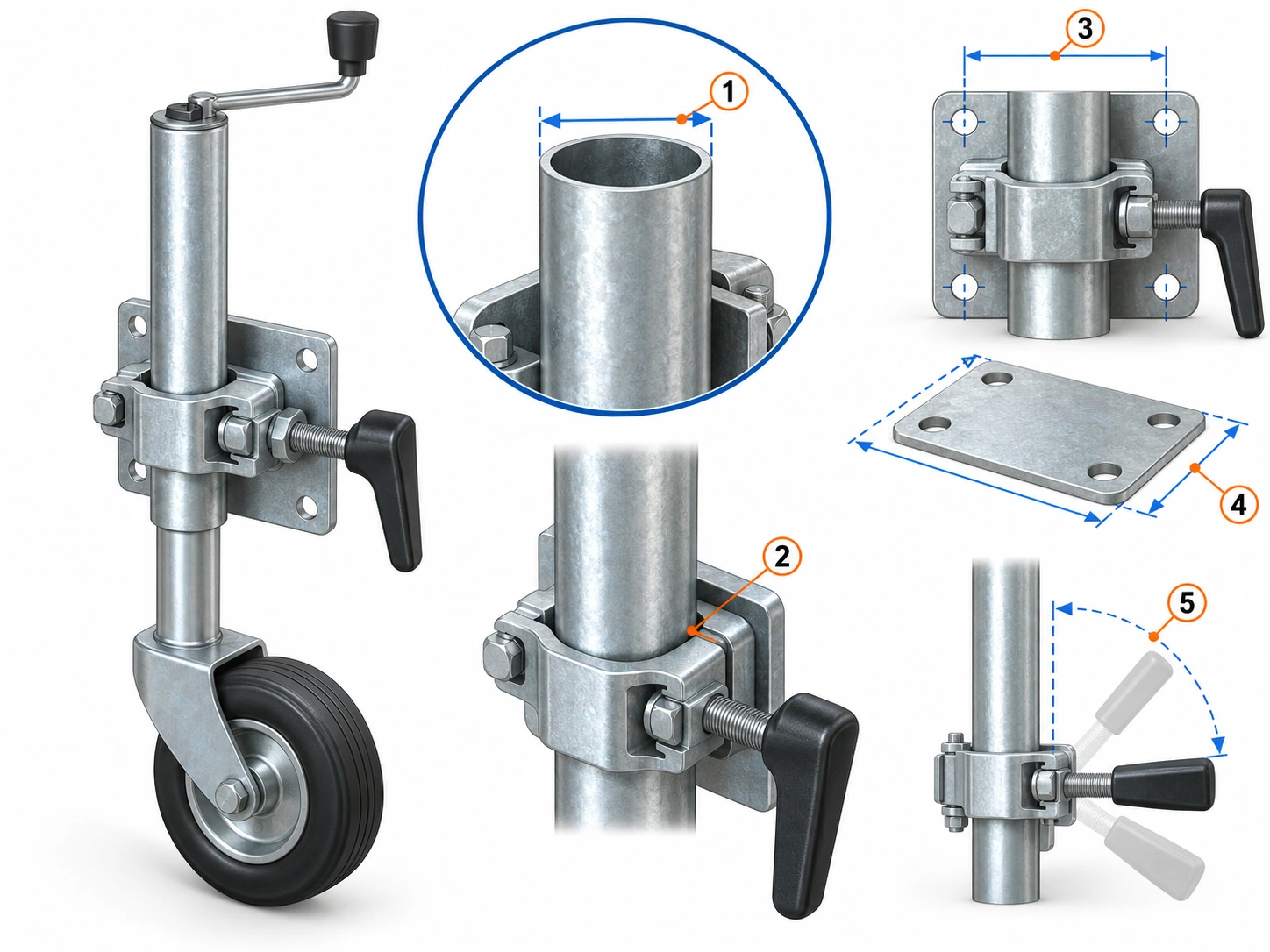

実際のクランプ接触部を測る

既存の取付状態では、クランプを通っているチューブ部分を特定します。

次の項目を記録してください。

1. チューブの外径。
2. チューブが真円で、損傷していないか。
3. 表面が平滑、リブ付き、またはセレーション付きか。
4. スリーブ、補強、または溶接シームがあるか。
5. 表面処理や腐食が接触面に影響しているか。

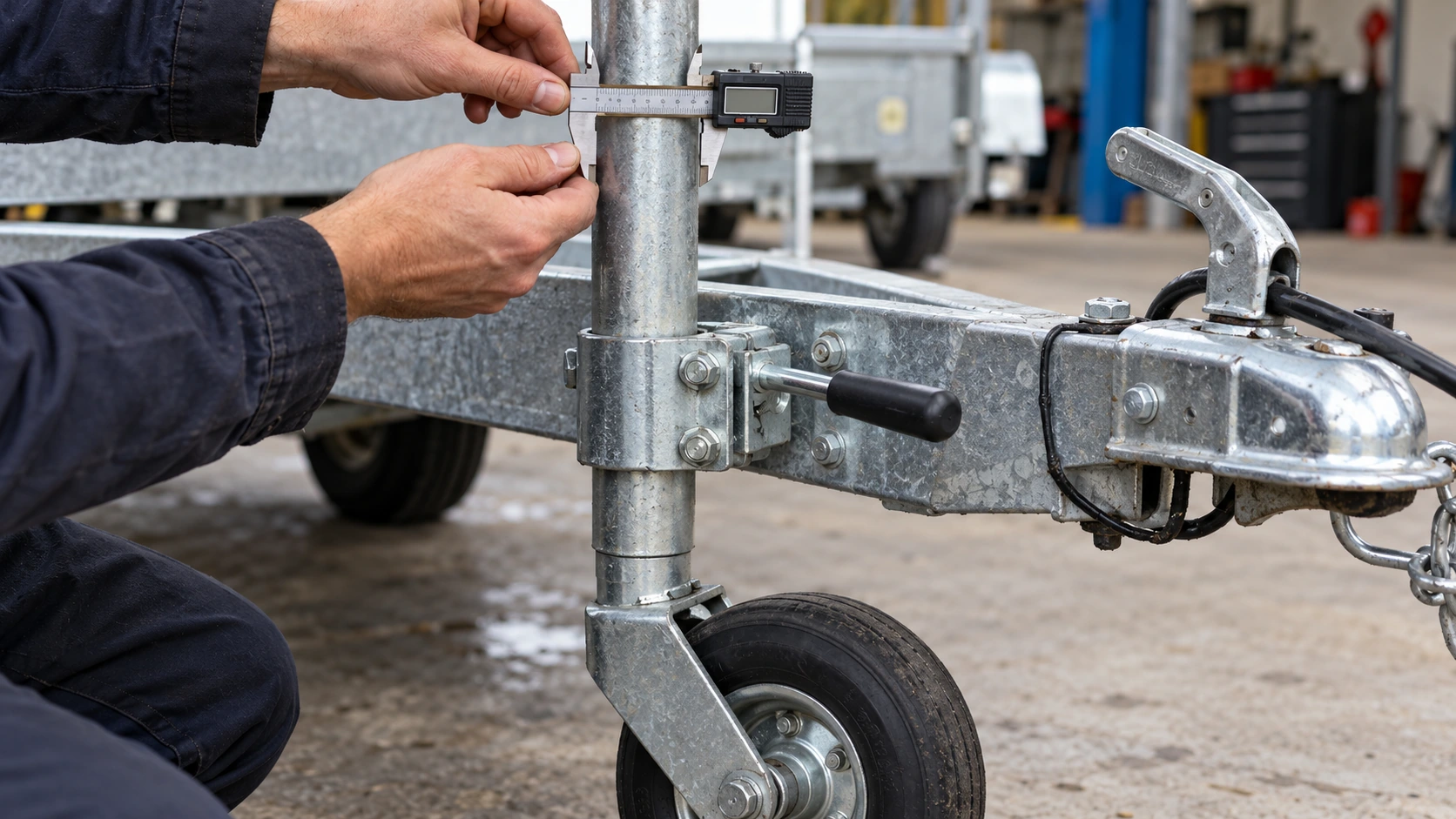

測定可能なチューブ部分にノギスを当てることで、有用な初期値を得られます。

チューブが摩耗、へこみ、または変形している場合は、予定する接触部の周囲で複数の位置を比較してください。

目的は、単に48 mmに近い数値を見つけることではありません。

実際のチューブが、候補クランプの承認済み形状の範囲に入るかを確認することです。

35・42・48・60 mmは何を表すのか

ジョッキーホイール用クランプは、一般に保持対象となる支持チューブの外径によって分類されます。

GOODINは現在、次の構成を提供しています。

出典：GOODINクランプ製品群 [2] および各製品ページ。

これらの値は、初期選定のための有用な枠組みになります。

ただし、公開厚さは製品仕様です。寸法図なしに、すべての壁、ハンドル、ピン、その他の部品に同じ厚さを自動的に適用すべきではありません。

さらに重要なのは、管径の違いが、荷重容量の普遍的な段階を示すわけではないことです。

60 mmクランプは、太いチューブが入るという理由だけで、特定の荷重に自動的に承認されるわけではありません。

また、異なる48 mmクランプ同士も、同じ呼び径というだけで必ず交換可能になるわけではありません。

35 mm：細いチューブのクラスを確認する

GOODIN K-2は、35 mmクラスのジョッキーホイールまたは支持チューブ用として指定されています。

既存の軽量トレーラーやコンパクトな支持構成では、測定したチューブ、取付パターン、構造要件が一致すれば、適切な候補になり得ます。

ただし、35 mmという表示だけでは、想定トレーラー重量、ジョッキーホイール定格、または許容支持荷重は決まりません。

これらは個別に確認する必要があります。

42 mm：独立した交換サイズ

GOODIN K-7は、42 mmチューブ用として指定されています。

このサイズは、所有者がクランプを交換せず、ジョッキーホイールだけを交換する場合に特に重要です。

42 mm外管が48 mmクランプに適合すると決めつけるべきではありません。

クランプの圧縮機構が細いチューブに対して十分に閉じない場合、レバーを締めても必要な保持力が得られないことがあります。

2025年10月のフォーラムの議論では、まさにこの不一致の可能性が指摘されました。

適切な購買判断は、チューブとクランプの実際のサイズを確認することです。ハンドルにより大きな力をかけ続けることではありません。

48 mm：同じ管径でも構成は一つではない

GOODINは、注目すべき二種類の48 mmクランプ構造を提供しています。

• K-3Fのプレス成形／分割式クランプ。
• K-5の鋳造クランプ。

このため、48 mmカテゴリーは、管径が選定の最初のパラメーターにすぎないことを示すうえで特に有用です。

どちらの製品も48 mmチューブクラスを対象としています。

しかし、クランプ本体の構造、取付形状、想定する製品構成は異なります。

購入者が48という数字を認識しているというだけで、いずれかを選ぶべきではありません。

60 mm：太いチューブには別の取付要件がある

GOODIN K-6Fは、60 mmチューブクラスを対象としています。

公開厚さは5 mmで、折りたたみハンドル構成です。

チューブ開口とクランプ本体が大きいため、小型モデルとは異なる占有スペースと取付要件が生じます。

購入者は、引き続き次の項目を確認する必要があります。

• チューブ表面形状。
• 取付穴。
• トレーラー側の支持構造。
• ハンドル用スペース。
• 必要なクランプ保持性能。
• 該当する荷重定格。

したがって、太いチューブクラスへの変更は、万能のアップグレードではなく、システムの互換性判断として扱うべきです。

管の表面形状と接触面の状態を確認する

購入者がジョッキーホイールのチューブを測り、約48 mmだったとします。

その人は、48 mm用と表示されたクランプを見つけます。

これで選定は完了でしょうか。

必ずしもそうではありません。

次に問うべきなのは、そのクランプが実際のチューブ表面を保持するよう設計されているかどうかです。

平滑管とリブ付き・セレーション付き管

比較的平滑な円筒面を持つジョッキーホイール用チューブがあります。

一方で、外側にリブ、溝、またはセレーションを設けたものもあります。

これらの特徴は、クランプがチューブに接触する方法に影響します。

平滑管を前提として保持面を設計したクランプでは、リブ付き管を想定どおりに保持できない可能性があります。

逆に、特定のセレーション形状と組み合わせるクランプは、異なる接触形状を持つ場合があります。

現行の専門部品カタログでも、この区別が認識されています。

例えば、Towing & Trailersのリブ付き48 mmクランプ製品群 [8] は、リブ付き・セレーション付き管に適するクランプと、平滑軸用のプレス分割クランプを区別しています。

ほかの鋳造クランプには、設計によって平滑管とリブ付き管の両方を支持できるモデルもあります。

重要なのは、次の点です。

鋳造というだけでリブ付き管への適合が決まるわけではなく、プレス成形というだけで許容される管形状のすべてが決まるわけでもありません。

互換性は、正確な製品仕様から確認する必要があります。

GOODIN K-3FとK-5の場合はどうか

GOODINは、K-3Fを48 mmプレスクランプ、K-5を48 mm鋳造クランプとして示しています。

ただし、現行の公開仕様では、承認された平滑管、リブ付き管、セレーション付き管の完全な一覧は示されていません。

したがって、K-5がすべてのリブ付きジョッキーホイールを受け入れる、またはK-3Fがすべての平滑48 mm管に適合すると断定するのは早計です。

OEM調達では、実際のチューブ形状図を提供し、型番ごとの互換性確認を得るのが適切な方法です。

表面状態も重要

チューブとクランプの呼びサイズが正しくても、保持インターフェースの状態が適切である必要があります。

関連する状態には、次のものがあります。

• チューブの局所変形。
• 損傷したクランプ接触面。
• 過度の腐食。
• 汚れや異物の付着。
• 損傷したクランプねじ。
• 摩耗または変形した圧力部品。

Practical Caravanフォーラムでは、グリースの付着やクランプねじの損傷が、報告された滑りに関係している可能性も提案されました。

これらは考えられる説明であり、確認済みの原因ではありません。

購買判断ではこの違いが重要です。実際の問題が既存金具の摩耗や不適合にある場合、管径の異なる製品を自動的に注文すべきではないからです。

このガイドは、滑るクランプをすべて診断するものではありません。

交換前に確認すべき寸法と部品状態を整理するものです。

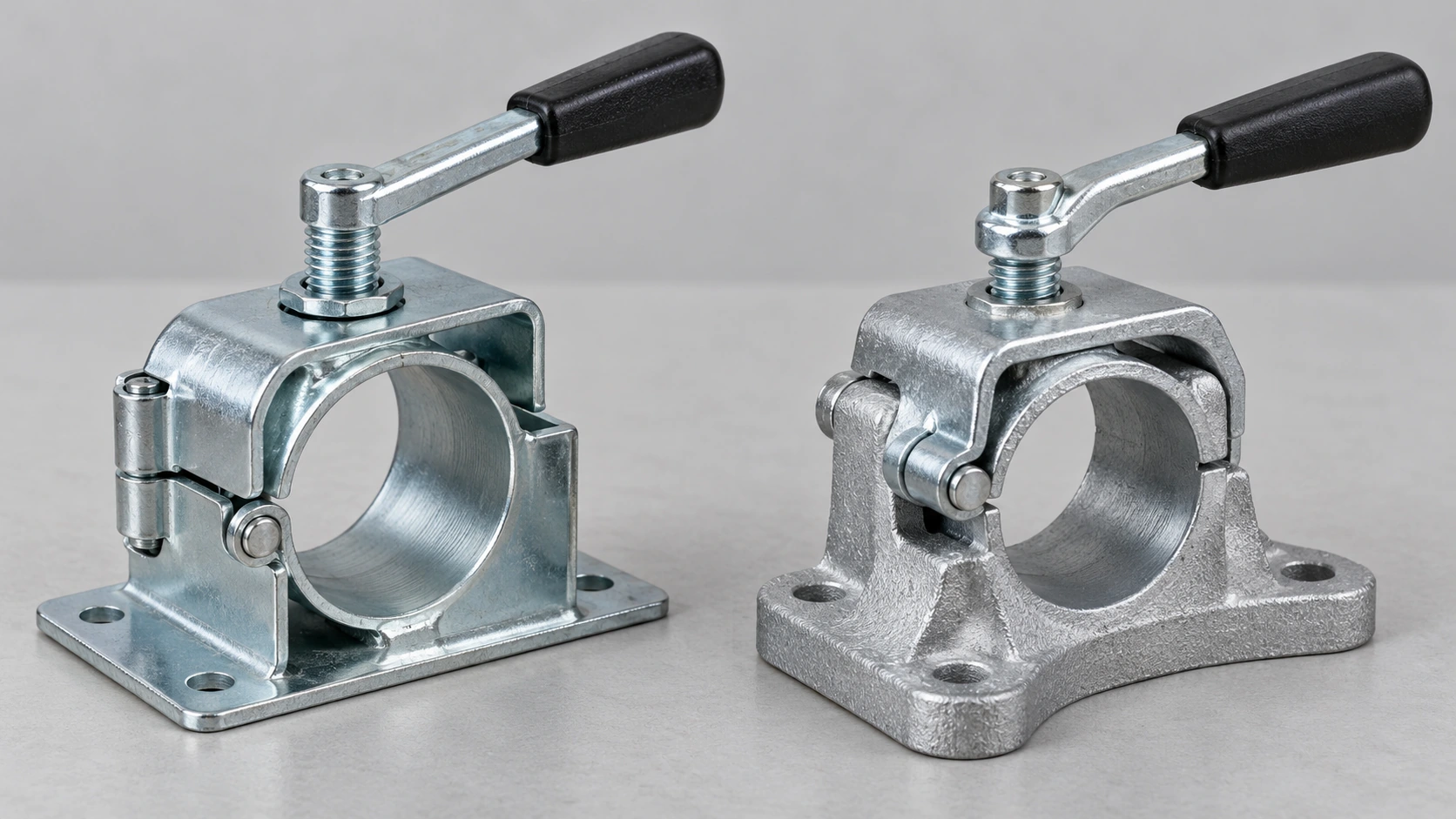

プレス製と鋳造製の構造を比較する

GOODIN K-3FとK-5のどちらかを選ぶ購入者は、両方が48 mm管用であることをすでに理解しています。

残る判断は、構造と互換性に関するものです。

プレス成形／分割式クランプ

プレスクランプは一般に、成形した金属部品でチューブ座と締付機構を構成します。

GOODIN K-3Fは、この種の構造を持っています。

公開仕様には、次の項目が含まれます。

• 48 mmチューブクラス。
• 公開厚さ3.0 mm。
• 折りたたみハンドル。
• トレーラー側の取付ベース。

プレス成形／分割構造は、具体的な設計によって、コンパクトな取付と整備構成を実現できる場合があります。

ただし、すべてのプレスクランプが、すでに取り付けたチューブの周囲で完全に開けると考えるべきではありません。

実際のヒンジ、分割形状、組立方法を確認する必要があります。

鋳造クランプ

GOODIN K-5は、折りたたみハンドル機構と鋳造のクランプ／ベース部を使用しています。

公開仕様には、次の項目が含まれます。

• 48 mmチューブクラス。
• 公開厚さ3.5 mm。
• 鋳造クランプ構造。
• 折りたたみハンドル。

鋳造ベースでは、成形構造とは異なる取付形状やチューブ支持形状を作ることができます。

しかし、鋳造構造というだけで、より高い荷重定格が証明されるわけではありません。

同様に、3.5 mmと3.0 mmを比較しても、これらの製品の相対的な構造容量は確定しません。

厚さの値が異なる部品の特徴を指している可能性があり、構造形状も重要です。

購入者は、外観から性能を推測するのではなく、必要な荷重または保持性能の検証データを求めるべきです。

見落とされがちな取付上の問い

既存のジョッキーホイールの周囲にクランプを取り付けられるのでしょうか。それとも、管を通すためにジョッキーホイールを一部分解する必要があるのでしょうか。

交換作業では、この違いが重要になることがあります。

例えば、専門販売店は、取付時にジョッキーホイールを分離する必要がある非分割式鋳造クランプと、組立を容易にする分割式・ヒンジ式を区別しています。

Towing & TrailersのAL-KO鋳造クランプの商品情報 [9] は、その特定モデルが分割式ではないことを明記しています。

これは、GOODIN K-5の取付手順を確定するものではありません。

正確な製品図面から回答すべき、別の確認事項を示す例です。

交換用クランプを販売する販売代理店にとって、記録する価値のある製品特性です。

取付穴と構造上の承認を確認する

クランプがジョッキーホイールのチューブに完全に合っていても、トレーラーへの取付が必要です。

これは、互換性確認の次の主要な関門です。

チューブとの適合と、トレーラー側取付との適合は、独立した要件です。

クランプが正しい48 mm管を受け入れても、取付穴が既存のドローバーやブラケットと合わない場合があります。

つまり、管径だけで注文すると、トレーラーを変更しなければ取り付けられない部品を受け取る可能性があります。

取付穴の中心間距離は共通ではない

市販品の例が、この点を明確に示しています。

AL-KOの48 mm鋳造クランプ [9] は、取付穴の中心間距離が約105 mmと記載されています。

別のBradley製48 mm鋳造クランプ [10] は、取付中心間距離が約150–155 mmと記載されています。

どちらも48 mmジョッキーホイール用チューブを対象としています。

しかし、トレーラー側の取付インターフェースは異なります。

ここから、交換品購入の明確な原則が得られます。

管径が合っていても、ボルトパターンが合うとは限りません。

これらの例の穴中心間距離を、GOODIN製品に転用しないでください。

GOODINの現行Kシリーズ公開ページでは取付部を確認できますが、量産品の正確な穴中心間距離や、締結部品の完全な要件は公開されていません。

これらは、該当するGOODIN図面から入手する必要があります。

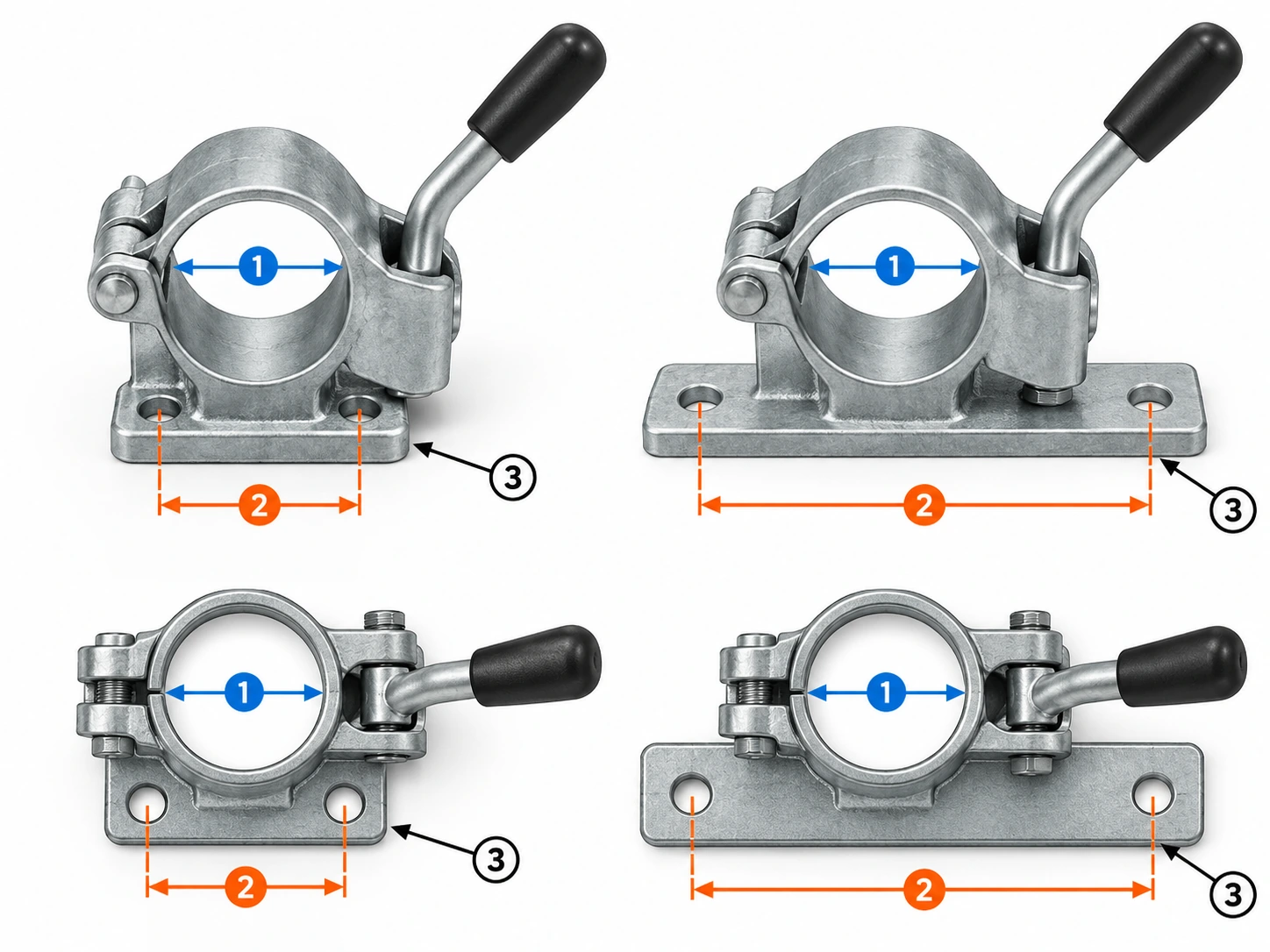

どの取付寸法が重要か

交換用クランプを注文する前に、次の項目を記録してください。

A — 取付穴の中心間距離

穴が二つのパターンでは、中心から中心までの距離を測ります。

複数穴の構成では、パターン全体を記録します。

B — 穴または長穴の寸法

中心線が合って見えるというだけで、丸穴と長穴が同等になるわけではありません。

C — 取付ベースの占有面積

クランプを支持するために必要な全体面積を確認します。

D — 締結部品の寸法

承認されたボルト径、強度区分、ワッシャー、および関連金具を確認します。

E — 支持部材

クランプがドローバープレート、シャシーブラケット、クロスメンバー、または別の想定構造に取り付くのかを特定します。

F — 取付方向

クランプは、トレーラーに対してジョッキーホイールを正しい位置に置く必要があります。

見た目の似たベースであっても、すべての取付方向が許容されることを証明するわけではありません。

ほぼ取り付くという理由でドローバーに穴を追加しない

交換クランプのボルトパターンが異なる場合、手軽に見える対処を考えたくなることがあります。

購入者は、新しい穴を開けたり、既存穴を広げたりすることを検討するかもしれません。

しかし、トレーラーのドローバーは構造部品です。

新しい穴やその他の変更は、局所的な接合部と構造健全性に影響する場合があります。

供給者が「48 mm管に適する」と述べても、どのトレーラーシャシーにも穴を追加できることを意味しません。

既存の承認済みインターフェースを使えない場合には、次の選択肢があります。

1. 互換性のある取付パターンを持つ別のクランプを選ぶ。
2. メーカーが承認した適切なアダプターや取付構成を使用する。
3. 提案する変更について、該当トレーラーメーカーの承認または有資格者の評価を得る。

適切な解決策は、そのトレーラーによって異なります。

OEM生産では、フレームやクランプブラケットを製造する前に取付パターンを定義すべきです。

補修用交換では、既存の承認済みインターフェースを維持することが、重要な選定目標になる場合が多くあります。

ハンドルの空間と走行時の収納を確認する

ジョッキーホイール用クランプには、締付機構のための空間が必要です。

カタログ写真は、周囲のトレーラー構造なしでハンドルを示すことが多いため、見落としやすい点です。

実際のトレーラーでは、クランプの近くに次の部品がある場合があります。

• カプラー。
• Aフレーム部材。
• 慣性ブレーキ装置。
• ハンドブレーキレバー。
• 電装機器。
• ドローバー上の工具箱。
• その他のトレーラーアクセサリー。

クランプハンドルにはアクセスでき、設計どおりに操作できる必要があります。

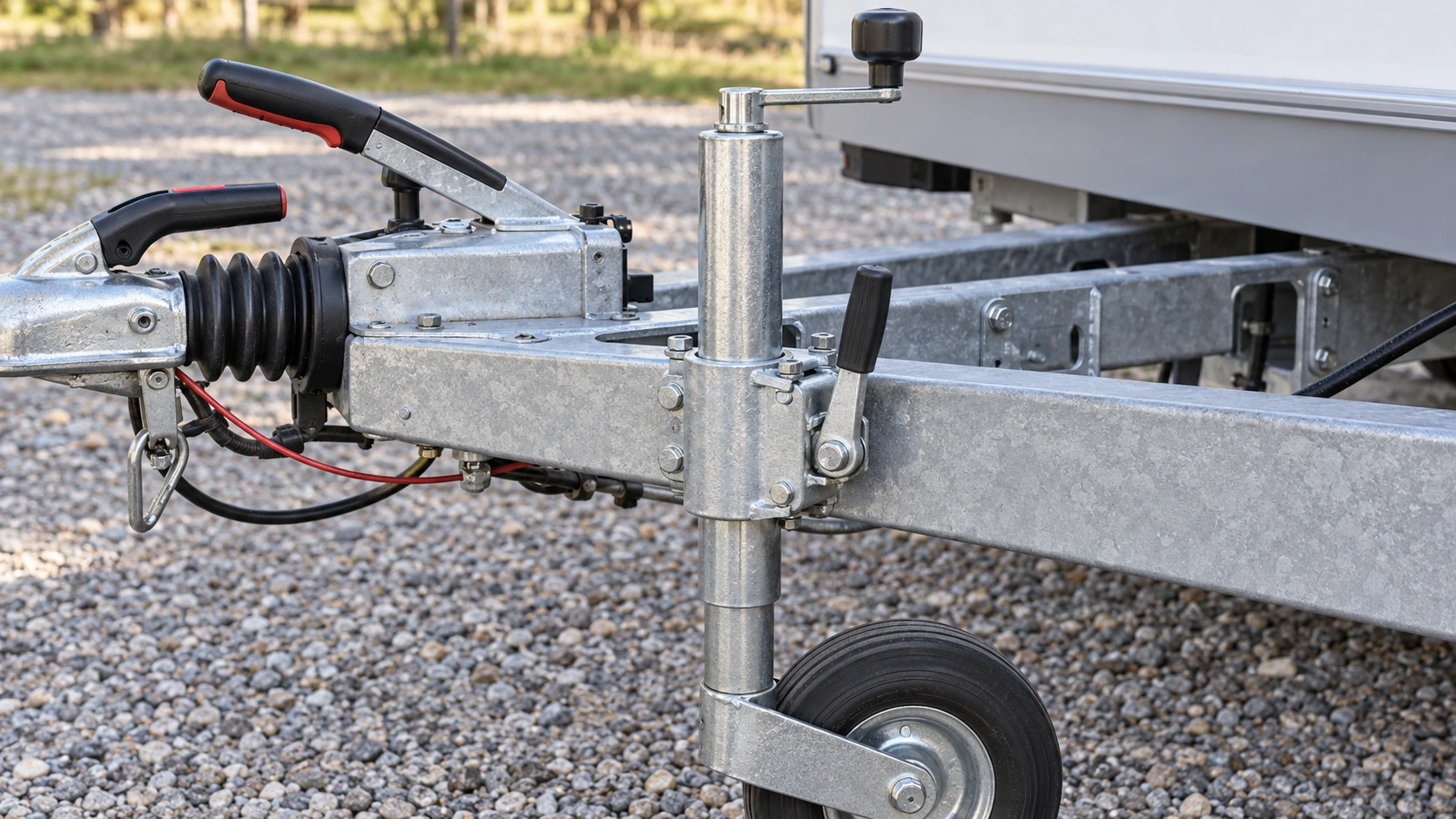

固定ハンドルと折りたたみハンドル

GOODIN K-3F、K-5、K-6Fは、折りたたみハンドル構成を公開しています。

折りたたみハンドルは、調整後の常時突出量を小さくできます。

ただし、クランプを締め、想定した折りたたみ位置へ動かすための十分な空間は必要です。

折りたたみ機能があるだけで、隣接部品との干渉が自動的になくなるわけではありません。

個別に行う二つのクリアランス確認

どの候補クランプについても、次の項目を確認します。

操作時の可動範囲

メーカーが要求する締付状態を得るために、使用者がハンドルを回転または移動できるでしょうか。

収納時のハンドル占有範囲

固定後、ハンドルはほかの機器に干渉せず、想定した位置を維持できるでしょうか。

管と取付穴が合うクランプでも、ハンドルを操作できなければ不適切な場合があります。

同じクランプを複数のトレーラープラットフォームで使うOEMプログラムでは、該当するすべての前部配置でハンドル方向を確認すべきです。

クランプの高さとジョッキーホイールの収納

クランプは、トレーラーに対する特定の位置でチューブを固定します。

その位置によって、取付位置の上と下にジョッキーホイールがどれだけ伸びるかが変わります。

したがって、別のクランプ本体や取付構成は、次の項目に影響する可能性があります。

• 使用できる調整位置。
• クランクへのアクセス。
• カプラー付近のクリアランス。
• ホイールとフォークのクリアランス。
• 走行時の引き上げ位置。

ジョッキーホイールは必要な作業高さに到達し、組立品全体の説明書に従って縮めたり収納したりできる必要があります。

AL-KOのジョッキーホイール取扱説明書 [12] は、連結後にジョッキーホイールを走行位置まで引き上げ、クランプを締めることを説明しています。

購買上の意味は、新しいクランプが、ジョッキーホイール全体の許容された作業配置と走行配置を維持すべきだということです。

この文章で、前の記事「トレーラージャッキのストロークと作業高さ」の高さ選定プロセス全体を繰り返す必要はありません。

クランプ位置が、組立品全体の使いやすさに影響することを理解するだけで十分です。

支持荷重とクランプの保持性能を確認する

これは、記事の中で最も重要な定格上の区別です。

48という数字は、ミリメートル単位の呼び管径を表しています。

次の数値や定格を示すものではありません。

• 48 kgの支持荷重。
• 特定のノーズ荷重定格。
• 共通のクランプ保持力。
• トレーラーの車両総重量定格、GVWR。
• ジョッキーホイール全体の特定の荷重定格。

荷重要件は、別途確定する必要があります。

支持システム全体は複数の部品で構成される

ジョッキーホイールに関係する鉛直反力やその他の反力は、次の経路を通ります。

トレーラードローバー → 取付締結部品 → クランプベース → クランプ接触部 → ジョッキーホイールのチューブ → ホイール組立品 → 地面

すべての部品と接続部が、予定する用途に適している必要があります。

支持定格が文書化されたジョッキーホイールであっても、型式不明のクランプや取付ボルトの容量を確定するものではありません。

同様に、頑丈に見える鋳造クランプは、トレーラードローバーの強度を認証するものではありません。

静止時と移動操作時では定格が異なることがある

AL-KOのジョッキーホイール製品群 [11] は、静止時ノーズ荷重と移動操作時荷重を明確に区別しています。

例えば、AL-KOは一部の48 mmモデルで、次のような定格を公開しています。

• 静止時ノーズ荷重150 kg（ST 48-200 V）。[13]
• 移動操作時荷重90 kg（ST 48-200 V）。[13]

ほかの48 mmモデルには、静止時250 kg、移動操作時150 kgなど、より高い公開定格を持つ構成があります。 [14]

これらは、特定モデルのジョッキーホイール定格です。

同じ48 mmチューブクラスでも、作動時の容量が異なることを示しています。

同じ考え方はクランプにも当てはまります。

クランプの管径と構造形式から、許容荷重が決まるわけではありません。

供給者に何を確認してもらうべきか

OEM向けの完全な支持システムでは、購入者は該当する次の情報を得るべきです。

• ジョッキーホイールの静止支持定格。
• 必要に応じたジョッキーホイールの移動操作時定格。
• クランプの保持または荷重定格と、その定義された条件。
• 取付ボルト要件。
• トレーラー側の構造承認。
• 許容される操作条件と収納条件。

メーカーが組合せを承認しない限り、ジョッキーホイールの公開定格を、無関係なクランプに適用しないでください。

GOODINの現行定格情報の範囲

GOODIN K-2、K-7、K-3F、K-5、K-6Fの公開ページは、管径、構造、一部の製品寸法を示しています。

すべての取付条件と合わせた完全なクランプ荷重定格や滑り定格は公開していません。

したがって、公開カタログだけを根拠に、これらのクランプに特定の支持荷重容量を割り当てるべきではありません。

商業調達では、この情報を技術確認プロセスに含めるべきです。

交換する範囲を判断する

互換性ガイドは、購入者が実際に何を購入すべきかを判断する助けとなるべきです。

ジョッキーホイールの問題がすべて、支持組立品全体の交換を必要とするわけではありません。

結果1：クランプだけを交換する

次の条件では、この選択が適切な場合があります。

• 既存のジョッキーホイールのチューブが適切である。
• ジョッキーホイールが引き続き使用可能な状態である。
• 定格が用途を満たしている。
• 現在のクランプが損傷または不適合である。
• 交換クランプが管径と表面形状に合う。
• 交換品がトレーラーの承認済み取付インターフェースに合う。
• 必要な保持性能と荷重性能が確認されている。

例えば、適切な48 mmジョッキーホイールを残し、損傷した48 mmクランプを、正しく指定したモデルに交換できます。

入手できる48 mmクランプならどれでも十分だと考えるべきではありません。

結果2：ジョッキーホイールとクランプを適合ペアで交換する

新しいジョッキーホイールの外管径や表面形状が元の組立品と異なる場合、この方法が適切になります。

例えば、次のような場合です。

既存システム：48 mmクランプとチューブ。

提案する交換ジョッキーホイール：42 mm外管。

古い48 mmクランプを残すと、不適合な保持インターフェースになる可能性があります。

購入者は、元の承認済みクランプに合うジョッキーホイールを選ぶか、トレーラー側の取付にも適する42 mmクランプを合わせて指定すべきです。

ほかのサイズクラス間で変更する場合も、同じ考え方が当てはまります。

全体を変更する場合、新しいシステムの作業高さ要件と荷重定格を考慮すべきです。

結果3：取付構造を再評価する

構造上の取付部分を変更せずに、適切なクランプを既存トレーラーへ取り付けられない場合、この評価が必要です。

例として、次のものがあります。

• 不適合なボルトパターン。
• 不十分な取付プレート。
• 支持ドローバーの損傷。
• 不適切なクランプ方向。
• 新しいブラケットや溶接取付部の必要性。
• 既存の取付では対象外となる、より高荷重の支持用途。

この段階では、別のカタログクランプを選ぶだけでは不十分です。

取付構成について、適切な技術確認が必要になります。

ジョッキーホイールとクランプの適合表

次のマトリクスは、交換品とOEM調達の実用的な初期検討に使えます。

重要：これは候補選定マトリクスであり、掲載したすべての管とクランプの組合せが承認されているという宣言ではありません。

最初の五行は、呼び径クラスが一致する候補を示しています。

最終的な互換性は、引き続き型番固有の形状、取付、荷重確認に依存します。

交換事例：新しいジョッキーホイールが滑り落ちる理由

2025年10月のフォーラムの質問に似た、説明用の交換事例を考えます。

元のトレーラーには、48 mmジョッキーホイールと適合クランプが使われていました。

前の所有者は、元のクランプを残したまま42 mmの交換ジョッキーホイールを取り付けました。

新しい所有者が固定しようとすると、ハンドルは締まりますが、外管は動き続けます。

交換品を注文する前に、複数の確認が必要です。

最初に：チューブ外径を確認する

実際の外管を測ります。

42 mmである場合、48 mmクランプが十分に縮んで正しく保持できると考えるべきではありません。

次に：既存クランプを特定する

元のクランプ型番、呼び管径、保持形状を確認します。

クランプの状態も重要です。

サイズが正しい管でも、摩耗や損傷した機構では保持が不十分になることがあります。

続いて：取付インターフェースを確認する

42 mmクランプが必要なら、適切なモデルが既存の承認済み取付パターンに合うことを確認します。

ボルトパターンが異なる場合、ドローバーを変更するのではなく、別のクランプ設計が必要かもしれません。

最後に：支持システム全体を確認する

選んだジョッキーホイール、クランプ、取付構成は、予定する支持要件と移動操作要件を満たす必要があります。

入手可能というだけで、細い管サイズを選ぶべきではありません。

考えられる判断

ケースA — 元の48 mmクランプが健全で承認済み：用途要件を満たす、適合する48 mmジョッキーホイールを選びます。

ケースB — 新しい42 mmジョッキーホイールが適切：取付条件と荷重条件も満たす場合に限り、適合する42 mmクランプを選びます。

ケースC — どちらの組合せも元の取付インターフェースに合わない：承認された別の取付構成を得るか、取付を再評価します。

この事例は、滑るからといって、より大きいクランプ、強いハンドル、即席のシムを自動的に購入すべきではない理由を説明します。

本当の課題は、検証された部品の組合せを復元することです。

適合部品と承認された代替品を指定する

複数モデルのトレーラーを生産するOEMでは、ジョッキーホイール用クランプの選定は構成管理の課題になります。

製品群で異なるジョッキーホイールを使う理由として、次の違いがあります。

• 支持荷重要件。
• 作業高さ。
• 管径。
• ホイール構成。
• 顧客用途。

対応するクランプを、一貫した方法で指定する必要があります。

ただし、すべてのトレーラーを一つのクランプ型番に統一することが適切とは限りません。

実行可能な範囲で、互換性のあるインターフェースを標準化することが目標となるべきです。

OEM製品ファミリーの例

架空のトレーラーOEMが、三つのプラットフォームを持つ場合を考えます。

この表は説明用です。

GOODINの特定荷重容量を割り当てたり、これらのサイズが記載したトレーラークラスに本質的に適すると主張したりするものではありません。

実際の選定は、OEMが設計した支持要件に従う必要があります。

部品適合一覧が重要な理由

定義された部品一覧がない場合、購買チームは次の部品を注文する可能性があります。

• 正しいジョッキーホイール。
• 別の供給者のクランプ。
• 古いトレーラー設計の取付ブラケット。

これら三つの部品は、単独ではそれぞれ妥当に見えるかもしれません。

しかし、組合せが適合するとは限りません。

OEM生産では、各トレーラープラットフォームについて、次の組合せを文書化すべきです。

ジョッキーホイールSKU + クランプSKU + 取付金具 + 承認済みトレーラーインターフェース

これにより、組立の再現性が高まり、アフターサービスの交換時に誤った代替品を使うことを防ぎやすくなります。

明確な補修部品適合表を作る

メーカーや販売代理店は、複数の管径のジョッキーホイールとクランプを在庫する場合があります。

補修部品システムは、不適合な組合せを注文しにくくする必要があります。

有用な適合記録には、次の項目が含まれます。

重要な項目は、承認代替品です。

販売代理店は、同じ呼び径カテゴリーの部品をすべて交換可能として扱うべきではありません。

管径が合っていても、承認された代替クランプが異なるボルトパターンやハンドル構成を必要とする場合があります。

補修部品を直接交換品として宣伝する前に、この情報を確定する必要があります。

OEMはGOODINに何を確認すべきか

まとめ買いでは、例えば次のような問い合わせだけでは不十分です。

「48 mmジョッキーホイール用クランプを見積もってください。」

これだけでは、技術承認に必要な情報がそろいません。

完全な見積依頼には、次の要件を含めるべきです。

チューブ互換性

• 呼び外径。
• 実際の外径公差。
• 真円度要件。
• 平滑、リブ付き、セレーション付きの形状。
• 表面処理と表面状態。
• チューブ図面またはサンプル。

クランプ構造

• 必要なプレスまたは鋳造設計。
• 材料グレード。
• 表面処理。
• 公開厚さと図面上の参照位置。
• 分割／ヒンジ組立の要件。
• ハンドル形式と方向。
• クランプねじと加圧パッドの形状。

トレーラー側取付

• 取付ベース図面。
• 穴と長穴の寸法。
• 取付中心間距離。
• 適切なトレーラー部材形状。
• 承認された締結部品のサイズと強度区分。
• 裏当て板やブラケットの要件。

荷重と性能

• 実際の支持荷重要件。
• 想定する静止時と移動操作時の条件。
• クランプ保持または耐滑り性能の検証。
• 必要な試験条件。
• 該当する合否基準。

生産と補修部品

• 正確な製品・図面改訂。
• 適合するジョッキーホイールSKU。
• 許容代替品。
• 検査要件。
• 交換ハンドルやクランプ金具の供給可否。
• 梱包と部品識別。
• 必要注文数量。

仕様を完全に定めたクランプは、管径だけで選ぶ独立したアクセサリーではなく、予定するトレーラー支持システムの一部として評価できます。

購入前の総合適合確認表

このワークシートは、重要な交換確認項目をまとめたものです。

どの行も、ほかの行の代わりにはなりません。

標準丸管用クランプの交換では通常、管径の一致が必要ですが、最終判断は取付全体に依存します。

GOODINの視点：径ではなく適合した支持接合部を購入する

ジョッキーホイール用クランプ選定の最初の間違いは、管サイズ表示で完全な互換性が確定すると考えることです。

次の間違いは、強そうに見えるクランプを使えば、取付全体が自動的に強くなると考えることです。

GOODINの現行クランプ製品群は、35、42、48、60 mmクラスにわたり、五つの有用な製品構成を提供しています。

K-3FとK-5は、一つの48 mmカテゴリーの中でも、複数のクランプ構造を検討できることを示しています。

しかし、適切に選定するには、次の三つのインターフェースを確認する必要があります。

1. チューブとクランプ

管径、表面形状、接触形状が合う必要があります。

2. クランプとトレーラー

取付パターン、締結部品、構造インターフェースが適切である必要があります。

3. 組立品全体と用途

ジョッキーホイール、クランプ、トレーラー側構造が、実際の操作条件と該当荷重要件を満たす必要があります。

予定する管を確実に保持できなければ、呼びサイズだけでは不十分です。

取付穴が合わなければ、管径が正しくても直接交換品にはなりません。

また、予定する取付に対してクランプの荷重定格が検証されていなければ、鋳造構造や大きな管径でその情報不足を補うことはできません。

購買原則は、次のとおりです。

ジョッキーホイールとクランプを適合インターフェースとして指定し、支持システム全体をトレーラーの実際の要件に照らして確認してください。

交換品の購入者にとって、これにより誤った部品注文を防げます。

トレーラーOEMにとっては、より一貫した部品仕様と補修部品システムを作れます。

正しいクランプは、必ずしも最大のものや、最も厚く見える本体を持つものではありません。

管との適合、取付インターフェース、操作クリアランス、検証済み保持性能がトレーラーに合うモデルです。

最終選定チェックリスト

ジョッキーホイール用クランプの購入を承認する前に、次を確認してください。

1. 実際の外管径を測定したか。
2. 予定する保持部で測定したか。
3. 管は平滑、リブ付き、セレーション付き、または別の形状か。
4. 選択したクランプがその形状を明確に許容しているか。
5. クランプの保持形状が管と適合するか。
6. 想定どおりにジョッキーホイールへクランプを組み付けられるか。
7. 取付穴パターンがトレーラーの承認インターフェースと合うか。
8. 取付ベース、締結部品、支持構造は適切か。
9. 締付ハンドルを干渉なく操作できるか。
10. ジョッキーホイールが必要な作業位置と走行位置に到達できるか。
11. 必要なクランプ保持性能は検証されているか。
12. 必要に応じ、静止時と移動操作時の荷重要件を別々に確認したか。
13. 外観ではなく、メーカー確認済み仕様に基づいて選定しているか。
14. OEM注文では、承認ジョッキーホイールSKUとクランプSKUを部品表で関連付けているか。
15. 代替品が現行図面と互換性文書で裏付けられているか。

これらの確認が完了していれば、購入者は適合するクランプを、より確実に指定できます。

完了していなければ、製品ラベルの管径は初期スクリーニングの結果にすぎません。

出典・関連資料

製品情報は公開された該当型式の仕様に限ります。フォーラムの報告は観察記録であり、故障原因の確定診断ではありません。他社製品の寸法をGOODINクランプに適用しないでください。

1. Practical Caravan Forums — クリザローでの雨と強風：ジョッキーホイールの相談
2. GOODIN — クランプ製品群
3. GOODIN — K-2 — 35 mmジョッキーホイールクランプ
4. GOODIN — K-7 — 42 mmジョッキーホイールクランプ
5. GOODIN — K-3F — 48 mmプレス製ジョッキーホイールクランプ
6. GOODIN — K-5 — 48 mm鋳造製ジョッキーホイールクランプ
7. GOODIN — K-6F — 60 mmジョッキーホイールクランプ
8. Towing & Trailers — 48 mmリブ付き管用トレーラークランプ
9. Towing & Trailers — AL-KO 48 mm鋳造クランプ — JC25
10. Towing & Trailers — Bradley 48 mmリブ付き管用鋳造クランプ — JC35
11. AL-KO — トレーラー用ジョッキーホイール
12. AL-KO — プレミアムジョッキーホイール取扱説明書
13. AL-KO — ST 48-200 V — 型式別の静止荷重と移動時荷重
14. AL-KO — 48 mm強化ジョッキーホイール — 公開荷重の事例
