المزيد من اللحام قد يضعف المقطورة: لماذا يمكن للتدعيم الذي يبدو أقوى أن يقصر عمر الكلال؟

تحليل هندسي وليس إجراء إصلاح أو اعتماداً لتصميم. مقارنات عمر التفاصيل ليست توقعات عامة لعمر كل مقطورة. تتطلب التعديلات الإنشائية تقييماً من مختص مؤهل.

الأحمال الدورية تغير معنى القوة

عندما يظهر شق في إطار مقطورة، يكون السؤال الأول غالباً: هل حُمّلت فوق طاقتها؟ قد تسبب الحمولة الزائدة ضرراً، لكن الكلال لا يحتاج إلى حادثة تحميل زائد واحدة. يمكن للأحمال المتكررة أن تبدأ شقاً وتدفع نموه دون خضوع واسع أو كسر فوري في كل دورة منفردة.

تتغير إجهادات الانحناء في العارضة الرئيسية مع علاقة أحمال العجلات بالشاسيه. وتدخل حوامل التعليق قوى مركزة، بينما تعمل تثبيتات أرجل الدعم بصورة مختلفة أثناء الاقتران والوقوف والتحميل. وتتفاعل العوارض العرضية مع الطولية خلال الالتواء، وتغير الطرق الرديئة مستويات الأحمال والاهتزاز.

لا تهم قيمة الإجهاد القصوى وحدها، بل مداه أيضاً: الفرق بين القيمتين العليا والدنيا في الدورة، وعدد مرات تكرار كل مدى. ولهذا لا يمكن التعامل مع التصنيف الساكن وعمر الكلال كمؤشرين متبادلين.

قد يجعل التدعيم العارضة أكثر مقاومة للانحناء الدائم في حدث شديد، لكنه يضيف تفصيلاً ملحوماً يصبح موقعاً مفضلاً لبدء الشق بعد ملايين الدورات الأصغر. السؤال التصميمي لا ينتهي عند مقدار القوة التي تتحملها القطعة؛ بل يشمل مكان الإجهاد المتغير والتفصيل الذي يستقبله.

لماذا تتصرف الوصلة الملحومة بصورة مختلفة؟

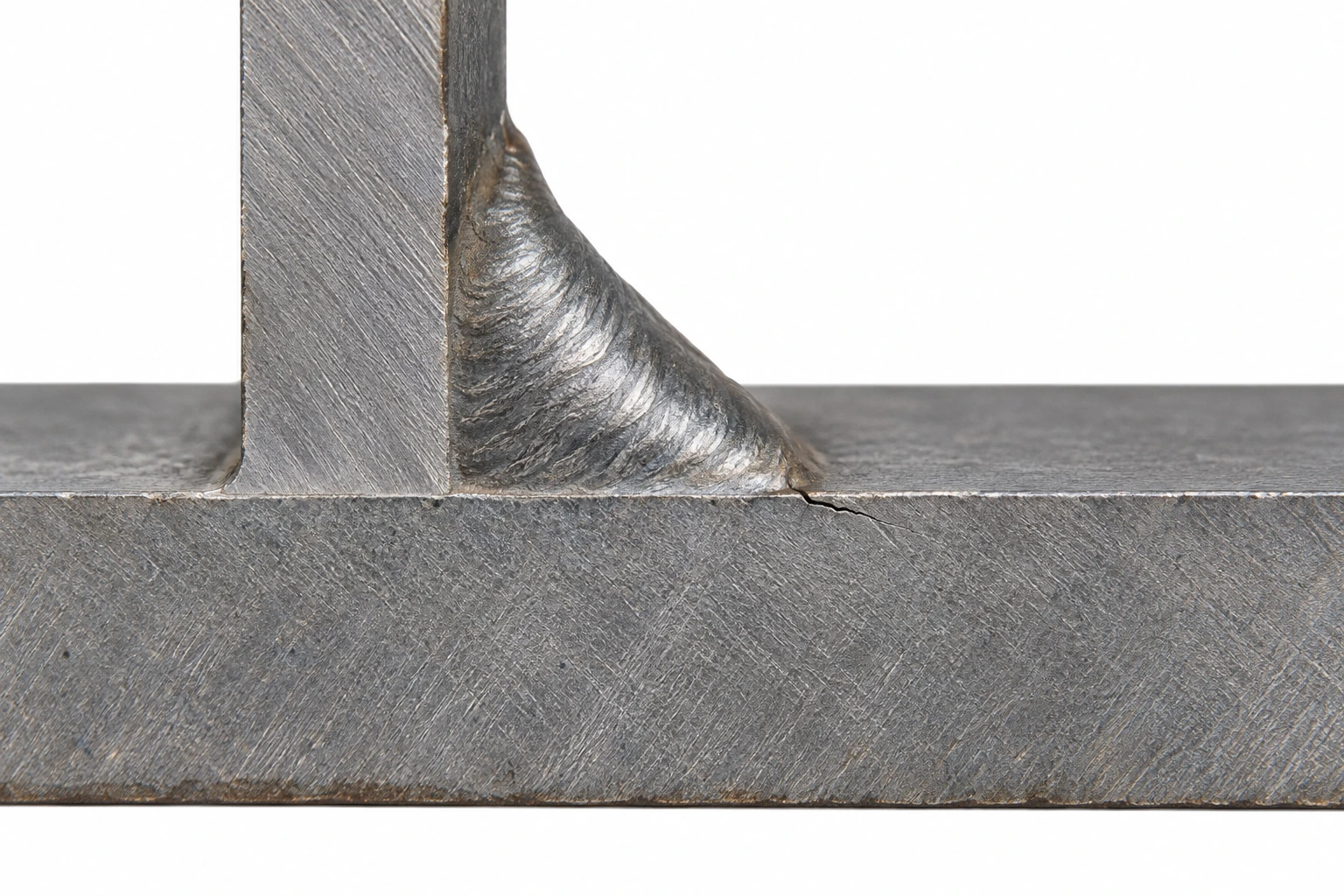

لا تتصرف صفيحة فولاذ ملساء وتفصيل ملحوم بالطريقة نفسها تحت الكلال. يبدأ الفرق في الهندسة المحلية. عند قدم اللحام، أي موضع التقاء وجه اللحام بسطح المعدن الأساسي، يتغير شكل السطح بسرعة. وينشأ تأثير يشبه الحز، يركز الإجهاد محلياً.

تشرح مراجعة تقنية مرتبطة بإرشادات IIW كيف يمكن لمعالجة مناسبة لقدم اللحام أن تقلل تأثير الحز وتولد إجهادات متبقية مفيدة في تفاصيل ملائمة. فالمقصود ليس تحسين مظهر الخط فقط، بل تغيير سلوك المنطقة الحساسة. [10]

كما يولد اللحام إجهادات متبقية نتيجة التمدد والانكماش أثناء التسخين والتبريد. وقد تجعل الهندسة والعيوب الأولية وحالة الإجهاد الوصلة حرجة، حتى لو كان الفولاذ المحيط يملك قدرة أعلى نظرياً.

تميز SSAB بين المعدن الأساسي غير الملحوم والوصلة. قد يحسن الفولاذ الأعلى مقاومة سلوك الأول، لكن المكسب في الوصلة محدود بتركيز الإجهاد وعدم الكمال الأولي. لذلك يعتمد عمر الوصلات بقوة على التصميم والتصنيع، وليس على درجة الفولاذ وحدها. [1]

استبدال الفولاذ بدرجة أقوى لا يزيد مقاومة الكلال بالتناسب إذا بقي التفصيل الملحوم نفسه. وإيداع معدن لحام أكثر لا يضمن ذلك أيضاً.

ليست كل زيادة في اللحام خطأ

في بعض الحالات يكون تكبير المقطع الفعال هو الحل الصحيح. توضح TWI أنه إذا كان الفشل بالكلال يمر عبر حلق اللحام الزاوي، فقد يفيد تكبير اللحام أو التحول إلى وصلة كاملة الاختراق. [7]

أما إذا كانت المنطقة الحاكمة عند قدم اللحام في الصفيحة الأساسية، فقد لا يعالج الحجم الأكبر الآلية. ويمكن للتحدب المفرط أن يصنع انتقالاً أشد وتركيزاً أعلى. وتوضح TWI أثر هذا الشكل غير الملائم في مقاومة الكلال. [8]

إذن، لا ينبغي استخدام كمية اللحام بديلاً عن التصميم. الأسئلة المفيدة هي: أين تقع الوصلة؟ وكيف تحمل؟ وما الشكل الذي تصنعه؟ وكيف تنتقل القوى منها إلى الهيكل المحيط؟ ينبغي أن يأتي تحديد الحجم بعد الإجابة، لا أن يحل محلها.

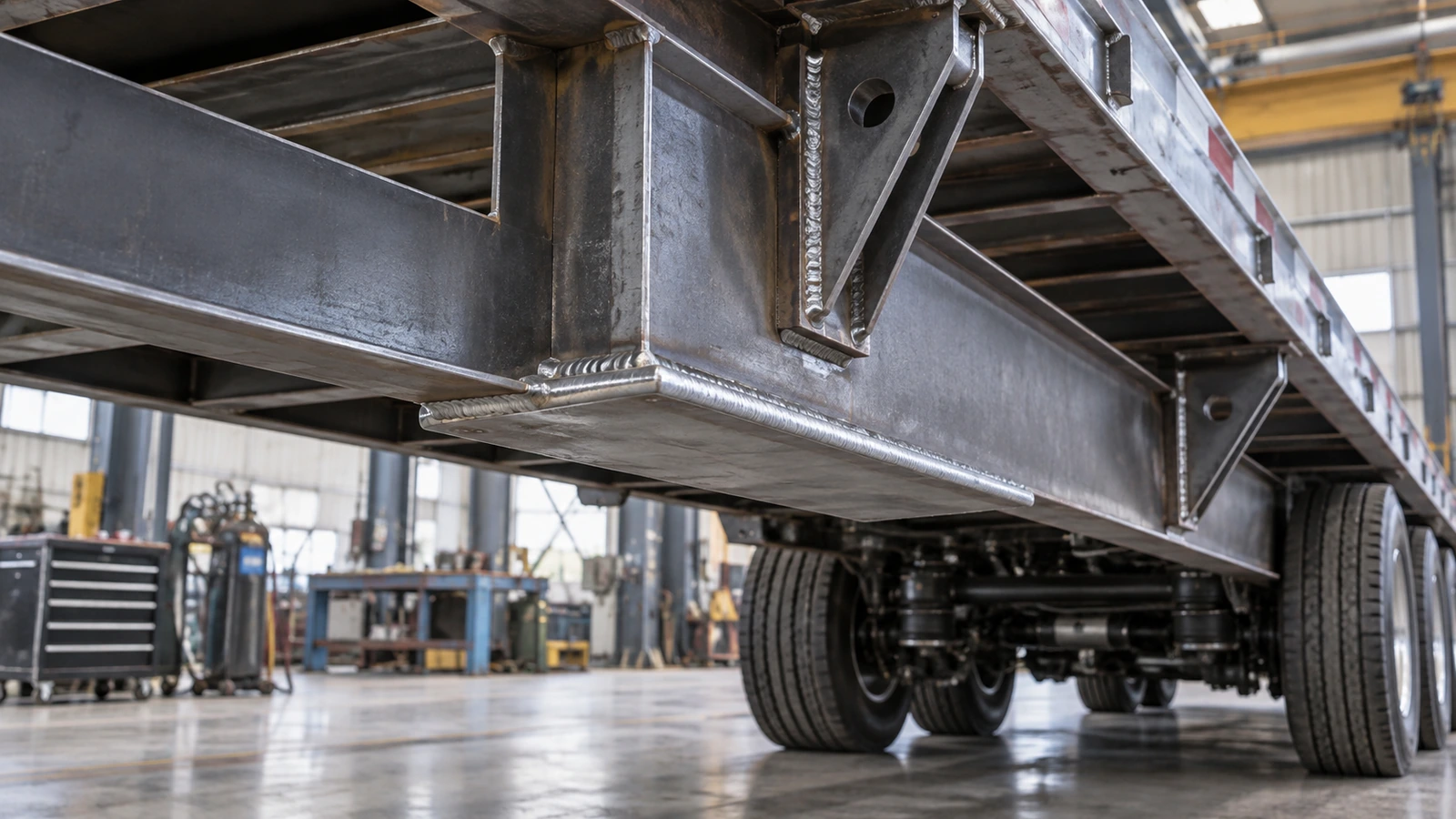

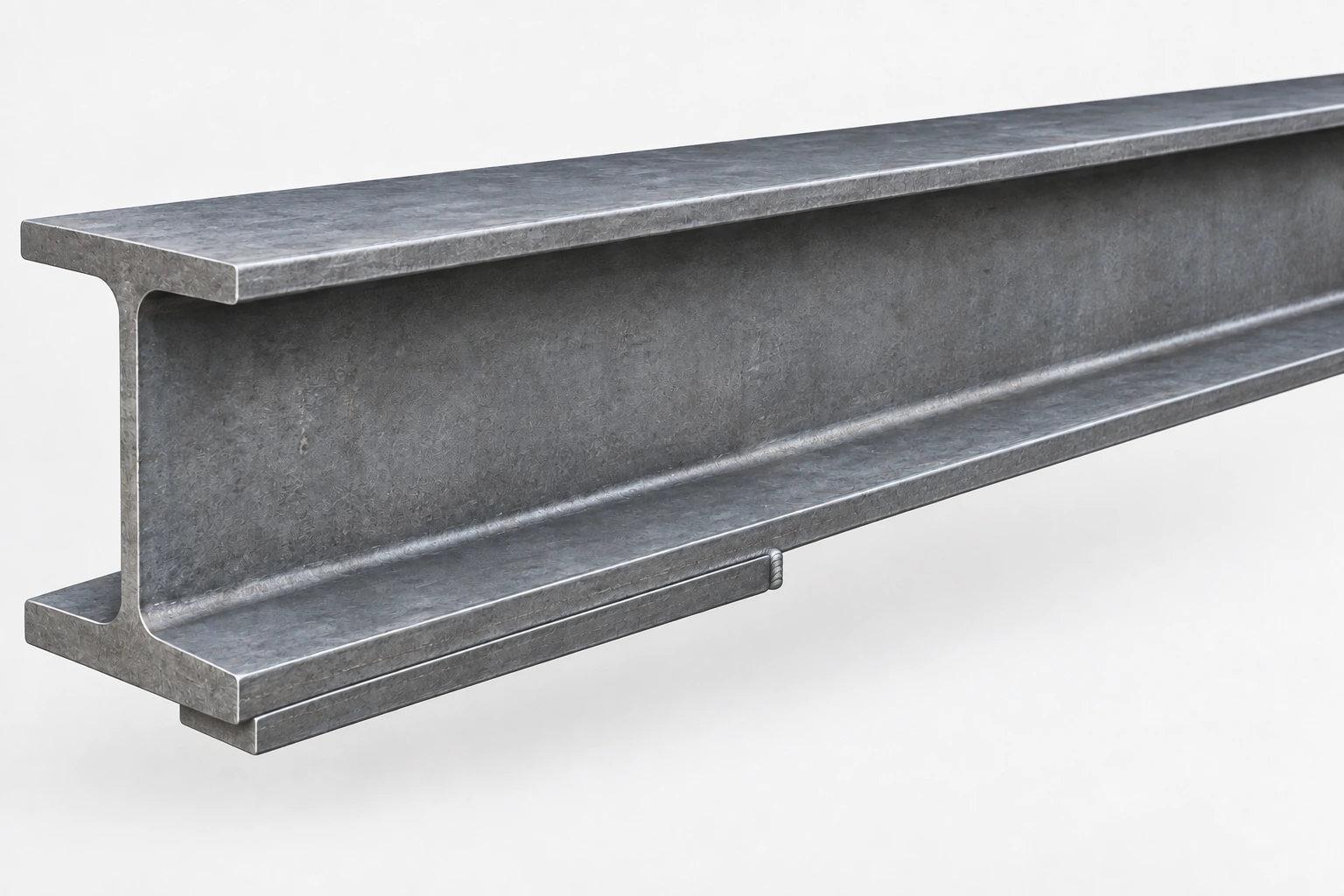

كيف تنشئ صفيحة التدعيم نقطة ضعف جديدة؟

لنفترض عارضة رئيسية تحت الانحناء الرأسي. في النموذج البسيط، تقع أكبر الإجهادات الطولية في الجناحين العلوي والسفلي، وتقل قرب المحور المتعادل في وسط الجذع. تبدو إضافة صفيحة ملحومة أسفل الجناح السفلي طريقة مباشرة للتدعيم.

من الناحية الساكنة، قد يحسن المعدن الإضافي خصائص المقطع وصلابته المحلية. لكن الصفيحة تنتهي في مكان ما. وعند النهاية ينتقل المقطع من منطقة مدعمة أكثر صلابة إلى أخرى أقل صلابة خلال مسافة قصيرة نسبياً.

تحتاج القوى إلى إعادة التوزيع حول هذا الانتقال، ثم يضيف اللحام تغيراً هندسياً آخر في المنطقة نفسها. وهكذا تجتمع الإجهادات العامة الموجودة في الجناح، والزيادة المحلية المرتبطة بتغير الصلابة، وتأثير الحز عند الوصلة.

توصي SSAB بتقليل اللحامات غير الضرورية في العوارض الرئيسية، وتحذر من أن صفائح التدعيم على الجناح أو الجذع قد تحسن التحمل الساكن وتضر بالكلال. وفي مثال الجناح السفلي، يؤدي التفصيل العرضي وتغير الصلابة إلى عمر أقل بثماني مرات على الأقل مقارنة بالتفصيل الطولي المرجعي. [2]

هذا الرقم يخص المقارنة الموضحة، ولا ينطبق تلقائياً على كل صفيحة. وليس صحيحاً أن كل تدعيم يخفض العمر بنسبة 87.5%. الدرس هو أن تغيير فئة التفصيل والإجهاد المحلي قد يتغلب على منفعة إضافة المادة.

لماذا يمكن أن يصبح العمر ثُمن قيمته؟

عمر الكلال شديد الحساسية لمدى الإجهاد. ففي النطاق الملائم من كثير من منحنيات S–N التقليدية للوصولات الملحومة، تقارب العلاقة التناسب العكسي مع مكعب المدى. تناقش TWI هذه المنحنيات، وتستخدم SSAB العلاقة نفسها في مثال تثبيت أرجل الدعم. [9] [3]

N ∝ 1 / (Δσ)³

يمثل N عدد الدورات حتى الفشل، ويمثل Δσ مدى الإجهاد. إذا تضاعف المدى مع بقاء المنحنى والتعريف والافتراضات المناسبة، فإن 2³ = 8، فيصبح العمر المحسوب نحو ثُمن الأصل.

هذا يوضح الحساسية، ولا يقدم توقعاً عاماً لعمر مقطورة كاملة. المنحنيات ذات الميول الأخرى والحدود وأطياف الأحمال المتغيرة تحتاج إلى تقييمها. كما لا يجوز ضرب أثر تغيير فئة التفصيل في مثال مضاعفة الإجهاد بلا تحليل، لأن ذلك قد يحتسب الأثر نفسه مرتين.

اتجاه اللحام بالنسبة إلى الإجهاد

اللحام الموازي للإجهاد الرئيسي ليس مماثلاً للحام الذي يقطعه. وتعرض SSAB مثال حامل ملحوم بالجناح السفلي بعمر يقل عن 5% من عمر اللحام الطولي الذي يصل الجذع بالجناح في المقارنة المحددة. [1]

هذا ليس حظراً على اللحامات العرضية. بل يعني أن الاتجاه يغير شدة التفصيل. قد تزيد كمية اللحام وتقل مقاومة المنطقة التي تتحكم في العمر.

مسار حمل أفضل قد يتفوق على تدعيم أثقل

عندما يصبح الكلال هدف التصميم، تتغير استراتيجية التدعيم. بدلاً من السؤال أين نضيف فولاذاً، نسأل أين ينبغي أن تدخل القوة إلى الهيكل. توفر أرجل الدعم مثالاً مناسباً للمقطورات.

تولد منطقة انتقال ارتفاع الشاسيه إجهادات مهمة. ووضع تثبيت على الجناح يعني وضع الوصلة قرب منطقة عالية الإجهاد تحت الانحناء. تعرض SSAB نقلاً للتثبيت نحو الجذع وقرب المحور المتعادل، بما يغير التفصيل الحرج بدلاً من زيادة اللحام فقط. [3]

التغيير الأساسي هو موقع وطريقة دخول الحمل. وينطبق السؤال على حوامل التعليق والروافع والعوارض والمنحدرات وصناديق الأدوات والمعدات الهيدروليكية. لا يكفي أن يكون الحامل قوياً؛ بل يجب تقييم تأثيره في العارضة أو الأنبوب أو الصفيحة المستقبلة.

قد ينقل حامل شديد الصلابة الفشل إلى المعدن المحيط. والقرب من المحور المتعادل يعني إجهاد انحناء طولي أقل في المثال، لا انعدام الحمل. يجب فحص القص والتحمل الموضعي وقوى التثبيت في الجذع، إلى جانب الثقوب والمسامير والمقويات. إنها إمكانية تصميمية وليست تصريحاً بالتثبيت في أي مكان.

صفائح التقوية تعيد توجيه القوة

يمكن لصفيحة مثلثة أن تخفض انحناء الحامل وتوزع القوى. لكنها تنتهي أيضاً. وإذا رفعت الصلابة فجأة وانتهت في منطقة عالية الإجهاد، فقد تصبح نهايتها نقطة حرجة جديدة.

الحمل لا يختفي، بل ينتقل في مسار آخر. لذلك تهم هيئة الصفيحة وطولها ونهايتها واتجاه لحامها وموقعها من الإجهاد الرئيسي. ينبغي تصميمها كعنصر نقل حمل، لا كزينة توحي بالقوة.

الفولاذ الأقوى لا ينقذ تفصيلاً ضعيفاً وحده

يسمح حد خضوع أعلى أحياناً بتقليل السماكة والوزن مع الحفاظ على التحمل الساكن. لكن تقليل المقطع يرفع عادة الإجهاد العامل في المادة المتبقية. قد تساعد مقاومة أعلى في المعدن غير الملحوم، فيما تبقى تركيزات الإجهاد والتوترات المتبقية وعدم الكمال حاكمة للوصلة.

تكمن المصيدة في تبديل الفولاذ وتقليل السماكة والتحقق من القوة الساكنة ثم افتراض بقاء المتانة. مع التفصيل نفسه، قد تقصر الإجهادات الأعلى العمر. تربط SSAB تخفيف الوزن بإعادة تصميم الوصلات الحساسة للكلال. [1] [3]

اختيار المادة لا ينفصل عن التصميم الإنشائي. فالمنظومة كاملة هي التي تحدد النتيجة.

اتساق الإنتاج جزء من المتانة الإنشائية

يغير اللحام حالة التصنيع المحيطة بالوصلة، وليس قوتها فقط. يؤدي التسخين الموضعي والانكماش إلى تشوه العوارض والأنابيب والحوامل. وتشير SSAB إلى أن تشوه اللحام قد يكون في تطبيقات المقطورات أكثر أهمية عملياً من المقاومة الساكنة للحام نفسه. [5]

تشمل الإدارة ضبط المدخل الحراري والتجميع وتسلسل اللحام والمقطع الفعال، وتقليل التدعيم غير الضروري. يمكن للطول أو الحجم الإضافي أن يزيد الحرارة، ويمكن للتشوه أن يغير المحاذاة، ثم يضيف إجبار القطع على التركيب إجهادات ثانوية.

الهيئة التي تدخل الخدمة هي الهيئة المصنّعة فعلياً، لا الشكل المثالي على الرسم. ولهذا يصبح ضبط العملية جزءاً من السلوك الإنشائي.

ولا يعني ذلك خفض الحرارة بلا حدود. يجب الالتزام بإجراء مناسب للمادة والسماكة والوصلة؛ فقد يضر المدخل غير الكافي بالانصهار أو يولد مشكلات أخرى. الهدف حرارة كافية ومضبوطة ومقطع فعال محدد، لا أصغر خط لحام ممكن.

الجودة ليست المظهر وحده

يمكن لخط ناعم أن يقع في تفصيل غير ملائم للكلال. يجمع التقييم بين الموقع والهندسة والتحميل والتنفيذ. وتحدد SSAB الحز السفلي وعيوب الجذر وعدم الانصهار والتراكبات الباردة والشقوق كعوامل ضارة، مع الاهتمام ببدايات اللحام ونهاياته والانتقالات في المناطق الحرجة. [4]

وتوضح TWI كذلك أثر التحدب المفرط. [8] لا يحتاج المصنع إلى عامل يستطيع إيداع معدن كثير فحسب، بل إلى عملية تكرر التفصيل المقصود.

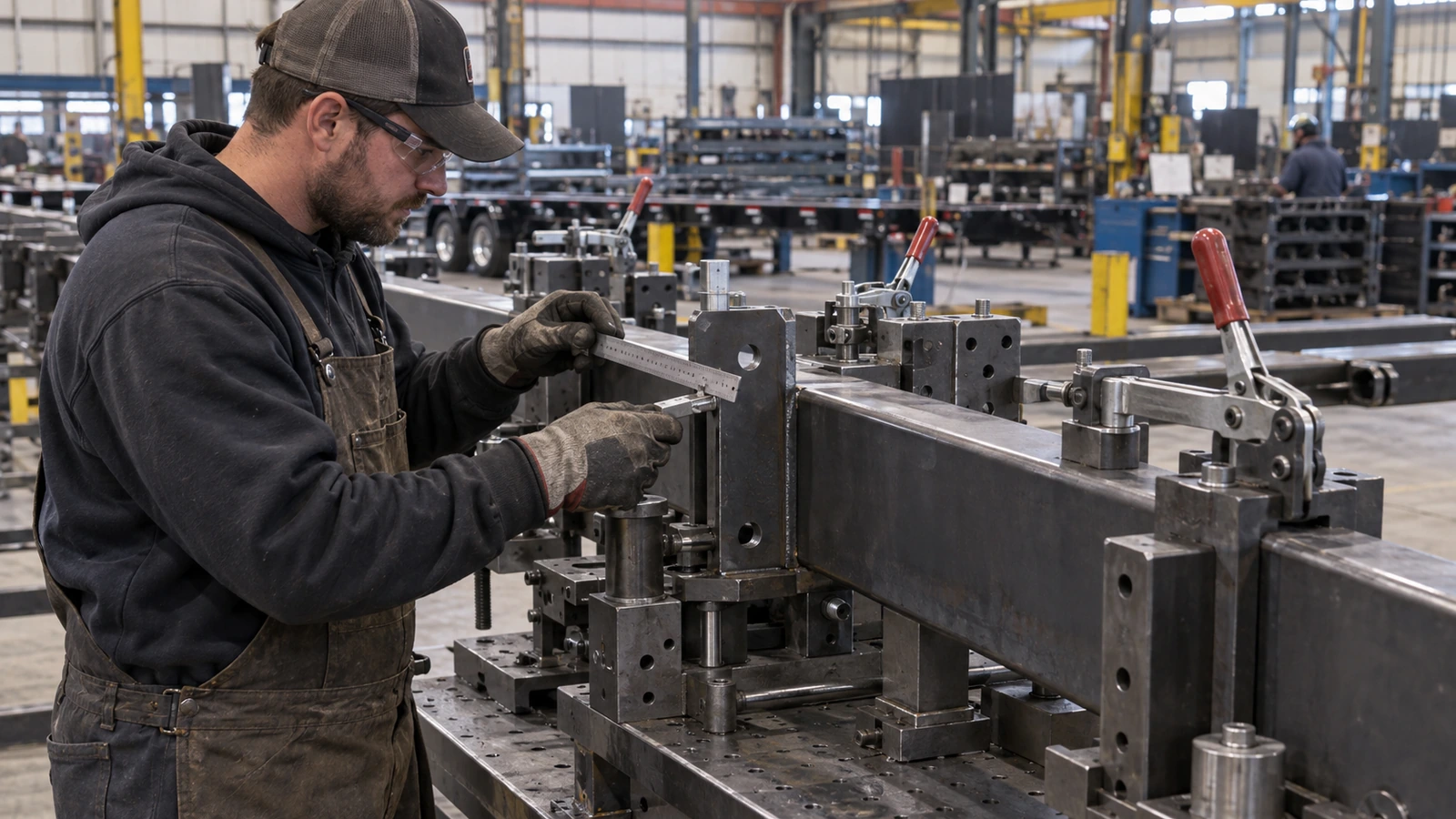

من نموذج جيد إلى إنتاج متسق

يمكن تجميع نموذج أولي بعناية خاصة. أما الإنتاج فيتضمن تفاوت أبعاد المواد والتشكيل وتآكل القوالب وتشوه القطع. إذا تغيرت الفجوة، فقد يغلقها عامل بالمشابك، ويملؤها آخر باللحام، ويغير ثالث التسلسل، ويزيد رابع حجم الخط.

قد تبدو جميع القطع مكتملة، لكنها لا تحتوي بالضرورة التفصيل نفسه من ناحية الكلال. السؤال هو هل يمكن تكرار الهندسة التي جرى التحقق منها في الظروف الطبيعية للخط؟

يشمل ذلك التفاوتات ودقة التمركز والوصول إلى الوصلة وفجوة الجذر والتسلسل والحرارة والتشوه والبدايات والنهايات والفحص وإعادة العمل. على نطاق الإنتاج، يصبح التكرار شرطاً للأداء الإنشائي وليس مؤشراً للإنتاجية فقط.

إصلاح آلية الضرر وليس الشق الظاهر فقط

قد يقترح الفني عند ظهور شق إعادة لحام المنطقة وإضافة صفيحة. يكون ذلك مناسباً أحياناً، لكنه قد ينشئ موقع الشق التالي. استعادة المعدن دون معالجة التركيز الأصلي تبقي الآلية قائمة، فيما قد تنقل صفيحة شديدة الصلابة الإجهاد الأعلى إلى نهايتها.

يجب التمييز بين عيب منفرد ومقطع غير كاف وجودة لحام ضعيفة وتثبيت غير ملائم وأحمال خدمة وتشوه وفقدان سماكة بالتآكل ومشكلة أساسية في مسار القوة. الأسباب المختلفة لا تحتاج بالضرورة إلى الإصلاح نفسه.

تصف TWI والمراجع المرتبطة بـIIW تحسين قدم اللحام بالتجليخ المناسب أو إعادة الصهر باستخدام TIG أو المعالجة بالطرق في التفاصيل الملائمة. تأتي الفائدة من تغيير الهندسة أو الإجهادات المتبقية، لا مجرد زيادة المعدن. ويجب تحديد الإجراء وتدريب المنفذ والتحقق من النتيجة. [7] [10]

ينبغي إحالة الشق الإنشائي المشتبه به إلى المصنع ومختص مؤهل قبل استمرار الاستخدام أو تعديل الهيكل. صور المقال ليست تعليمات إصلاح. ولا يصلح التجليخ أو الطرق لإخفاء شق موجود.

شق التصنيع واللحام الذي يبدو ناقصاً

الشق الموجود قبل الخدمة مصدر قلق تصنيعي، وليس دليلاً على كلال الطريق. يحتاج سببه إلى فحص، ولا تحدد صورة وحدها الآلية المعدنية.

وقد يكون عدم لحام الصفيحة حول محيطها كله مقصوداً في التصميم. إكمال حافة تبدو ناقصة دون الرسم قد يضيف تقييداً أو تفصيلاً عرضياً حساساً. المقارنة الصحيحة بين القطعة والتصميم المعتمد، لا بين كميات المعدن الظاهرة.

ينبغي للوكلاء والمشترين فحص الشقوق المرئية والحز الشديد ومؤشرات عدم الانصهار والتشوه الكبير. لكن العكس غير صحيح أيضاً: خط كبير ومتصل وجميل ليس إثباتاً لعمر أفضل.

قبل تعديل هيكلي أو إصلاح أو إضافة معدات، يجب فهم مسار الحمل والتصميم الأصلي، خاصة عند اللحام على أجنحة العوارض الرئيسية عالية الإجهاد.

ما الذي ينبغي للمصنعين وفرق التوريد تحديده؟

طلب «لحام شديد التحمل» أو «لحام كامل» ليس مواصفة هندسية كافية. قد يحتاج المكون الإنشائي إلى رسم ورموز لحام وأبعاد وأطوال وهندسة وصلة وتحديد المواقع المستمرة أو المتقطعة والمواد وشروط التجميع والبدايات والنهايات الحرجة وحدود عدم الكمال والفحص.

في الفولاذ عالي المقاومة، قد يكون المدخل الحراري مهماً أيضاً. توضح SSAB أن زيادته المفرطة قد تخفض قوة الوصلة ومتانة الصدم، وتقدم إرشادات خاصة بالمنتج والظروف. لا ينبغي نقلها إلى أي فولاذ باعتبارها إعدادات عالمية. [6]

هدف التوريد هو تكرار الوصلة المصممة. إذا كان الحلق حاكماً فقد يفيد الحجم؛ وإذا كانت قدم اللحام على الصفيحة حاكمة فقد يفيد الانتقال السلس؛ وإذا كان التشوه حاكماً فقد يفيد تقليل الحجم غير الضروري. وقد يتفوق نقل التثبيت على الخيارات الثلاثة.

أسئلة قبل إضافة التدعيم

أين تدخل القوة، وأين أكبر مدى إجهاد؟ هل تخفض الصفيحة هذه القيم أم تصنع انتقالاً أشد قربها؟ أين تنتهي؟ هل يقطع اللحام الجديد اتجاه الشد الرئيسي؟ هل يمكن نقل التثبيت إلى منطقة أقل إجهاداً؟ وهل تنقل هيئة مختلفة الحمل دون إضافة جزء ملحوم؟

يجب أيضاً السؤال عن إمكان تكرار التصنيع دون تشوه مفرط. بذلك يصبح التدعيم قرار منظومة. التصميم الأخف شكلاً ليس بالضرورة هشاً، والأثقل ليس بالضرورة أطول عمراً.

مقارنة الرسم والعملية والفحص

قد يعرض موردان الفولاذ نفسه وحجم اللحام الاسمي نفسه، لكن أحدهما يضبط الفجوة والآخر يملؤها. وقد يبعد أحدهما البدايات والنهايات عن النقطة الحرجة، فيما يضعها الآخر بجوار نهاية الصفيحة. وقد يعتمد أحدهما على القالب والتسلسل، والآخر على التقويم بعد اللحام.

شهادة المادة لا تصف وحدها الهيئة النهائية وتفاوتها. ينبغي تقييم العلاقة بين الرسم وقدرة العملية والفحص.

وفي روافع المقطورات وحوامل التثبيت والملحقات، يجب أن تدخل واجهة التركيب في مناقشة التوريد. تصنيف المكون لا يعتمد الشاسيه الذي يستقبله. ولا ينبغي للمورد نقل اللحامات الإنشائية أو تمديدها من تلقاء نفسه دون موافقة المصنع المسؤول.

يجب أن يجيب الاختبار عن سؤال الكلال

يثبت اختبار حمل ساكن أن الهيكل يتحمل حالة محددة دون فشل فوري أو تشوه دائم غير مقبول، لكنه لا يحدد عمر الكلال. ويصف اختبار الشد خصائص معينة، ويكشف المقطع الماكروي حالة العينة. لا يعيد أي منها تلقائياً ملايين الدورات أو كل تفاوت الإنتاج.

حتى اختبار الكلال يحتاج سياقاً: الهندسة وطيف الحمل وتعريف الإجهاد ومعيار الفشل. توجد طرق للإجهاد الاسمي والإجهاد الإنشائي عند النقطة الساخنة وإجهاد الحز الفعال، ويجب استخدام المنحنى المناسب للطريقة. لا يجوز إدخال قمة خام من نموذج عناصر محددة في منحنى إجهاد اسمي غير متوافق. [9] [10]

طور Tello وزملاؤه منهجية لمكونات فولاذية ملحومة في أنصاف المقطورات، وقارنوها بالمحاكاة واختبار مجموعة دعم محور. إنه بحث أصلي مرتبط بالتطبيق، لا اعتماد عام لكل شاسيه. [11]

يجب أن تحدد الخطة مواقع البحث عن الشقوق وحدود القبول واختيار عينات تمثل الإنتاج. قد لا يمثل نموذج مصقول بعناية الفجوات والوصول وإعادة العمل المعتادة. ويساعد ربط النتائج بمراجعات الرسم والعملية في تقييم تغييرات المورد لاحقاً.

انتقال القوى تدريجياً

يمكن تصور الإجهاد كتدفق؛ تسمح التفاصيل الجيدة بتغيير تدريجي، بينما تجبره الانتقالات الحادة على التركيز. الثقوب وقدم اللحام والتثبيتات العرضية وصفائح النهاية المفاجئة والتقييد كلها تغير المسار.

ليس ممكناً إزالة كل تركيز. الهدف إبعاد الأشد عن أكبر الأحمال الدورية، وتصنيع التفاصيل الباقية بجودة متسقة.

لهذا قد يتفوق حذف لحام على تكبيره، ونقل حامل على تدعيمه، وانتقال تدريجي على صفيحة تنتهي فجأة. قد يبدو التحسن بسيطاً بصرياً، لكنه مهم أثناء الخدمة.

رؤية GOODIN: إدارة التفاصيل بدلاً من تعظيم كمية اللحام

تحتاج المقطورات إلى اللحام والتدعيم والحوامل وصفائح التقوية. الخطأ ليس استخدامها، بل افتراض أن المتانة ترتفع بالتناسب مع معدن اللحام المضاف.

تحت تاريخ أحمال غير منتظم ومتكرر، قد يكون السؤال الحاسم هو ما إذا كانت الوصلة تنشئ تفصيلاً حساساً في الهيكل المحيط، لا ما إذا كان الخط يحمل قوة ساكنة كبيرة فقط. ينبغي أن يشترك التصميم والتصنيع والجودة والتوريد والإصلاح في هذا الفهم.

يدير المصمم مسارات القوى وانتقالات الصلابة. ويضبط التصنيع التجميع والحرارة والتشوه والشكل. ويركز الفحص على العيوب المرتبطة بآلية الفشل. ويحدد الشراء الوصلة المقصودة، بينما يعالج الإصلاح السبب بدلاً من تغطيته.

ترى GOODIN أن المتانة الإنشائية تنشأ من إدارة الحمل والانتقالات والتفاصيل الحساسة للكلال، وليس من تعظيم كمية اللحام. لكل تدعيم سبب، ولكل وصلة وظيفة، وللإنتاج قدرة على تكرارها.

المصادر وقراءات إضافية

إرشادات هندسية من المصنعين وأبحاث أصلية. توضح الأمثلة آليات السلوك، ويجب التحقق من المادة والرسم وطريقة التقييم وظروف الإنتاج لكل تصميم.

1. SSAB — Trailer Design Guideline — Fatigue
2. SSAB — Trailer Design Guideline — Reinforcement plates
3. SSAB — Trailer Design Guideline — Landing gear attachment
4. SSAB — Trailer Design Guideline — Weld quality
5. SSAB — Trailer Design Guideline — Welding distortion
6. SSAB — Trailer Design Guideline — Welding heat input
7. TWI — Methods for Improving the Fatigue Strength of Welded Joints
8. TWI — Design — Part 1
9. S. J. Maddox / TWI — Fatigue design rules for welded structures
10. Welding in the World — New developments and guideline updates for HFMI treatment for improving the fatigue strength of welded joints
11. L. Tello et al. / Engineering Failure Analysis — Development of a fatigue life prediction methodology for welded steel semi-trailer components based on a new criterion
