Mais solda pode enfraquecer um reboque: por que reforços que parecem mais resistentes podem reduzir a vida em fadiga
Neste artigo
Um cordão espesso transmite segurança. Uma chapa soldada sob a viga de um reboque parece mais resistente do que a mesma viga sem reforço. Uma mão francesa ao redor de um suporte parece distribuir melhor a carga. Uma região reparada com bastante metal novo pode parecer mais robusta que a estrutura original.
A lógica visual é compreensível: se o aço suporta força, mais aço deveria aumentar a resistência; se a solda une componentes, mais solda deveria melhorar a ligação. Para carregamento estático, isso pode estar correto. Para fadiga, a conclusão pode ser perigosamente incompleta.
O chassi não recebe apenas uma carga de laboratório. Ele se flexiona, torce e vibra enquanto mudam o pavimento, a posição da carga, as forças de suspensão e frenagem e a transferência de peso pelas pernas de apoio. A SSAB descreve históricos irregulares e aleatórios, com uma ordem de grandeza de cem milhões a um bilhão de ciclos ao longo da vida. Trata-se de uma referência de escala, não de um histórico igual para todos os usos. [1]
Um detalhe que suporta uma força uma vez ainda pode ser desfavorável quando ela se repete. A resistência estática pergunta se a estrutura suporta uma carga. A fadiga pergunta quantas variações ela suporta até a iniciação e propagação de uma trinca.
Essa diferença muda o projeto de soldas, chapas e suportes. E explica o ponto central: um reforço pode aumentar a capacidade estática local e, ao mesmo tempo, reduzir a vida em fadiga.
Análise de engenharia, não procedimento de reparo ou aprovação de projeto. Comparações entre detalhes não são previsões universais da vida do reboque. Alterações estruturais exigem avaliação qualificada.
Cargas cíclicas mudam o significado de resistência
Ao encontrar uma trinca no chassi, é comum suspeitar de sobrecarga. Uma sobrecarga pode provocar dano, mas fadiga não exige um único evento extremo. Solicitações repetidas podem iniciar e propagar trincas sem causar escoamento generalizado ou ruptura imediata em qualquer ciclo isolado.
A viga principal recebe tensões de flexão variáveis conforme muda a relação entre cargas das rodas e estrutura. Suportes de suspensão introduzem forças concentradas. Fixações das pernas de apoio trabalham de maneiras diferentes durante acoplamento, estacionamento e carregamento. Travessas interagem com longarinas na torção, enquanto pistas irregulares alteram amplitudes e vibração.
Importa a magnitude da tensão, mas também a faixa entre seus valores superior e inferior em cada ciclo e o número de repetições. Capacidade nominal estática e durabilidade em fadiga não são indicadores intercambiáveis.
Um reforço pode dificultar a deformação permanente em uma situação extrema e introduzir uma solda que se torna o ponto preferencial de iniciação após milhões de ciclos menores. O projeto precisa avaliar não apenas quanto a peça suporta, mas onde a tensão variável atua e qual detalhe recebe essa solicitação.
Por que juntas soldadas se comportam de forma diferente

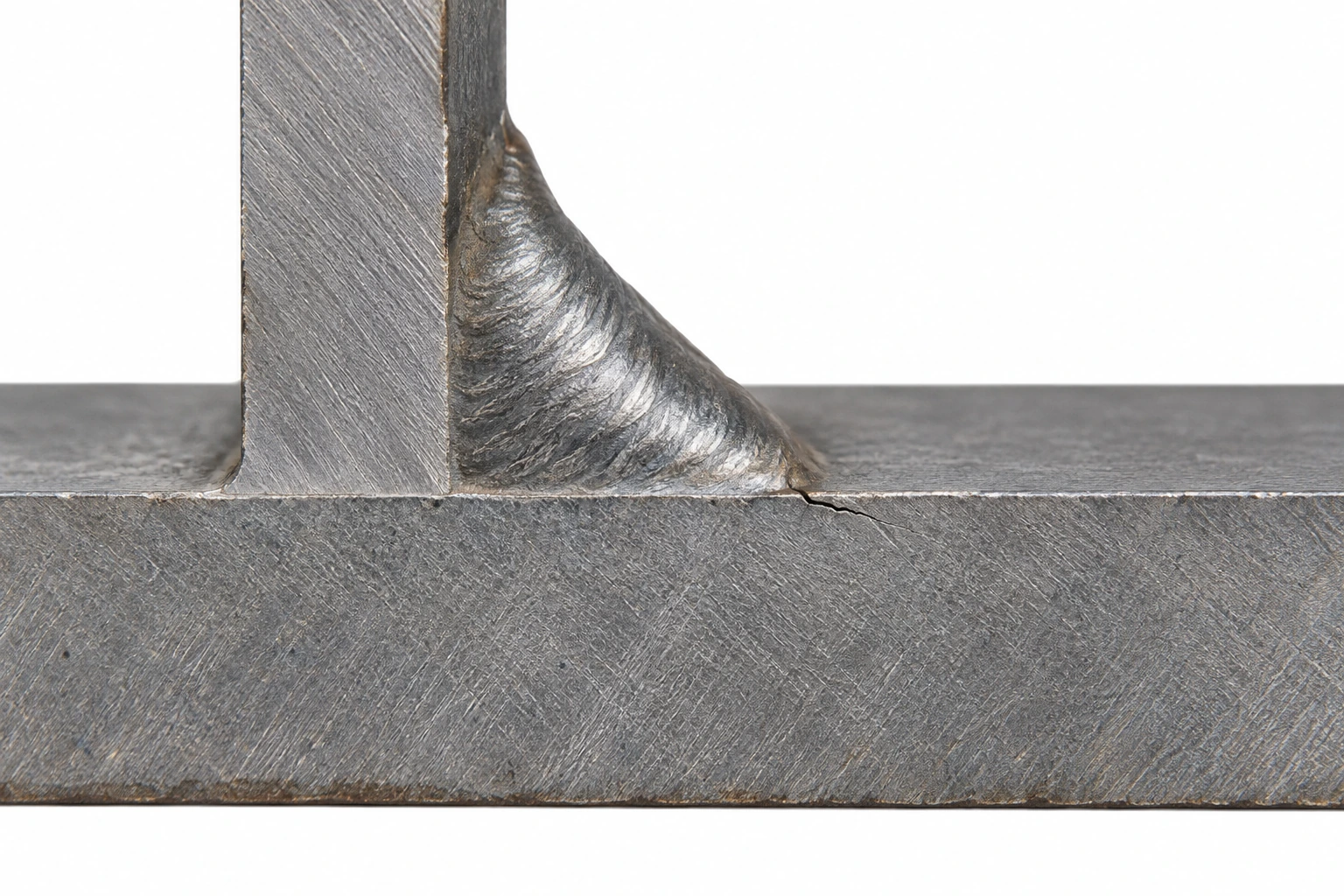

Uma chapa lisa e uma junta soldada não apresentam a mesma resposta à fadiga. A diferença começa na geometria. No pé do cordão, onde a superfície da solda encontra o material base, existe uma mudança localizada de perfil. Em vez de atravessar uma superfície contínua, a tensão passa por uma transição semelhante a um entalhe.
Uma revisão técnica relacionada às recomendações do IIW explica por que tratamentos adequados do pé do cordão podem reduzir o efeito de entalhe e introduzir tensões residuais favoráveis. Isso reforça que essa região tem função estrutural, não apenas importância estética. [10]
A soldagem também gera tensões residuais devido à expansão e contração durante aquecimento e resfriamento. Geometria, tensões residuais e imperfeições iniciais podem fazer da junta o ponto crítico, mesmo quando o aço ao redor possui maior capacidade potencial.
A SSAB diferencia o material base não soldado das juntas: aumentar a resistência do aço pode beneficiar o primeiro, mas o ganho na junta é limitado pelas concentrações e imperfeições. Por isso, projeto e fabricação têm influência central na vida das soldas. [1]
Trocar o aço por um grau mais resistente não aumenta proporcionalmente a resistência à fadiga de um detalhe que permanece igual. Depositar mais metal também não garante isso.
Mais solda não é sempre o problema
Existem casos em que aumentar a dimensão efetiva é a solução correta. A TWI observa que, quando a falha por fadiga atravessa a garganta de uma solda de filete, aumentar o tamanho ou mudar para uma junta de penetração total pode melhorar o desempenho. [7]
Se o ponto crítico estiver no pé do cordão sobre a chapa, porém, aumentar o volume pode não tratar a causa. Um perfil excessivamente convexo pode criar uma transição mais severa e aumentar a concentração local. A TWI destaca esse efeito desfavorável. [8]
A quantidade de solda não deve substituir a análise. É preciso perguntar onde está a união, como é carregada, que geometria cria e como transfere esforços ao restante da estrutura. A dimensão resulta dessas condições, não de uma preferência visual por cordões maiores.

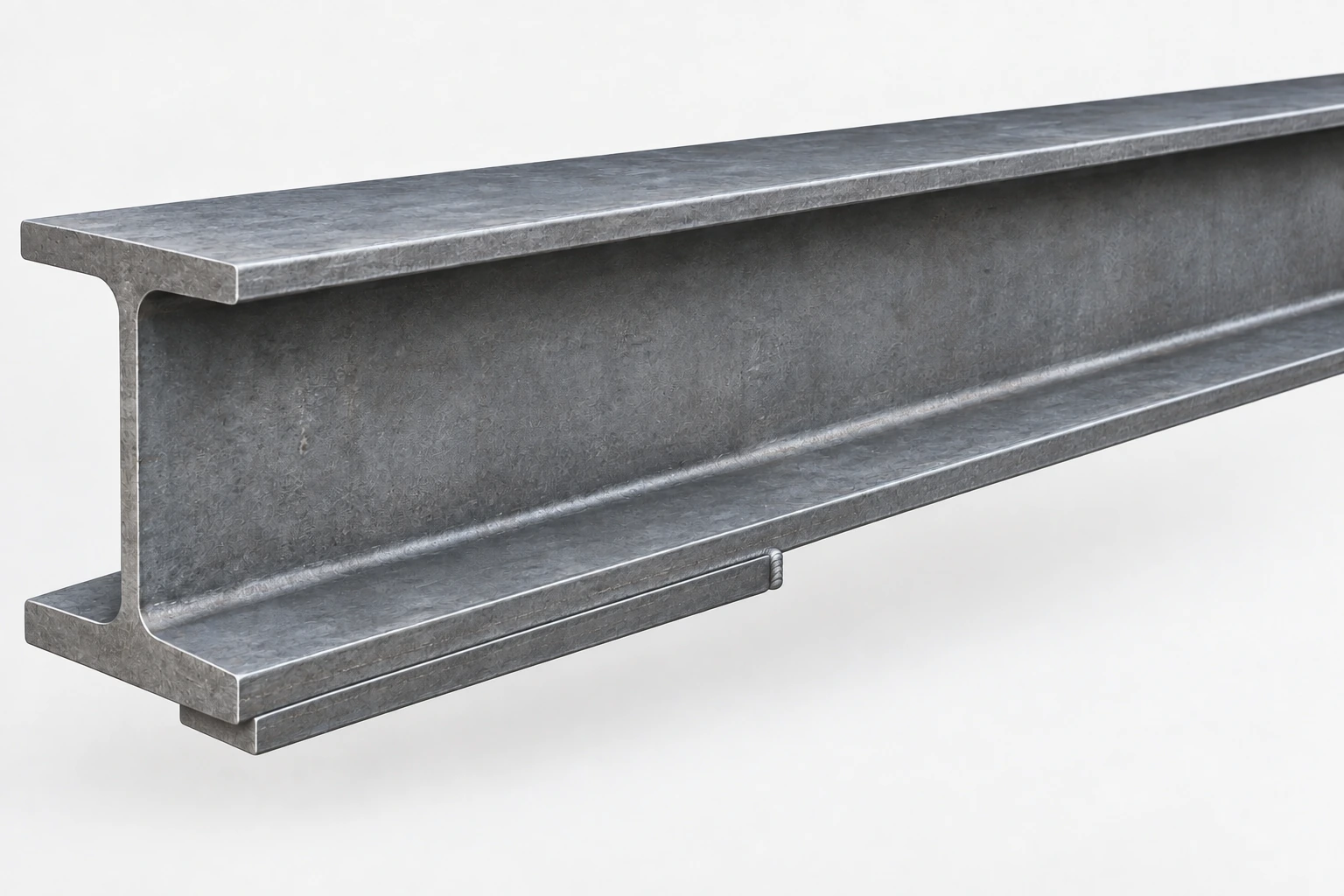

Como uma chapa de reforço pode criar um novo ponto fraco
Considere uma viga principal sob flexão vertical. Na representação simples dessa solicitação, as maiores tensões longitudinais ficam próximas às mesas superior e inferior; diminuem na direção do eixo neutro, perto do centro da alma. Soldar uma chapa adicional na mesa inferior parece uma forma direta de reforço.
Estáticamente, o material extra pode aumentar propriedades da seção e rigidez local. Mas a chapa termina em algum ponto. A passagem entre trecho reforçado e não reforçado cria uma mudança de rigidez em distância relativamente curta, e a distribuição de esforços precisa se adaptar.
A soldagem acrescenta outra descontinuidade na mesma região. Combinam-se a tensão global já existente, o efeito local da transição e o entalhe associado à solda. Assim, a análise não pode se limitar à quantidade de aço.
A SSAB recomenda reduzir juntas desnecessárias nas longarinas e alerta que chapas soldadas às mesas ou à alma podem melhorar a capacidade estática e prejudicar a fadiga. Em seu exemplo na mesa inferior, a introdução do detalhe transversal e da transição de rigidez reduz a vida em pelo menos oito vezes em relação ao detalhe longitudinal usado como comparação. [2]
Esse número pertence ao exemplo. Não significa que toda chapa de reforço reduza a vida em exatamente 87,5%. A lição é que uma mudança na categoria do detalhe e nas tensões locais pode superar o benefício aparente do material acrescentado.
Por que oito vezes é uma diferença plausível
A vida em fadiga é muito sensível à faixa de tensão. Em determinadas regiões de curvas S–N convencionais de juntas soldadas, utiliza-se uma relação aproximadamente inversa ao cubo dessa faixa. A TWI discute curvas com inclinação inversa próxima de três, e a SSAB emprega a mesma relação no exemplo de fixação das pernas de apoio. [9] [3]
N ∝ 1 / (Δσ)³
N representa os ciclos até a falha e Δσ a faixa de tensão. Se a faixa dobra, mantendo a mesma curva e as hipóteses aplicáveis, 2³ = 8: a vida calculada passa a aproximadamente um oitavo. Uma diferença local de tensão pode produzir grande diferença de durabilidade.
A relação exige a mesma definição de tensão e o regime de inclinação três. Outras inclinações, limites e históricos variáveis precisam de avaliação própria. Também não se devem multiplicar automaticamente a penalização do detalhe reforçado e este exemplo de tensão: isso pode contar o mesmo efeito duas vezes.
Orientação em relação à tensão
Uma solda ao longo da tensão principal não equivale a outra que a atravessa. A SSAB apresenta um suporte soldado à mesa inferior com menos de 5% da vida da solda longitudinal entre alma e mesa no exemplo comparado. Novamente, não é um fator universal para qualquer fixação. [1]
Isso não torna toda solda transversal inadequada. Significa que a orientação altera a severidade do detalhe. O volume de solda pode aumentar enquanto a qualidade à fadiga do ponto governante diminui.
Um caminho de carga melhor pode superar um reforço mais pesado
Quando a fadiga orienta o projeto, a pergunta deixa de ser apenas onde adicionar aço. Passa a ser onde a força deve entrar na estrutura. A fixação das pernas de apoio ilustra essa mudança.
A transição de altura no pescoço do chassi produz tensões importantes. Soldar uma fixação à mesa coloca a união perto de uma região de alta tensão de flexão. A SSAB mostra uma alternativa que leva a fixação para a alma, mais próxima do eixo neutro, modificando o detalhe crítico em vez de apenas aumentar a solda. [3]
O movimento decisivo é mudar onde e como a força entra. O princípio também vale para suportes de suspensão, macacos, travessas, rampas, caixas de ferramentas e equipamentos hidráulicos. Não basta verificar a resistência do suporte; é necessário entender seu efeito na viga, no tubo ou na chapa que recebe a carga.
Um suporte praticamente indeformável pode transferir a falha para a estrutura ao redor. E proximidade do eixo neutro significa menor tensão longitudinal de flexão naquele caso, não ausência de carga. A alma continua exigindo verificações de cisalhamento, apoio local e forças de fixação. Parafusos, furos e enrijecedores também precisam ser avaliados. Não é uma autorização para fixar equipamentos em qualquer lugar.
Reforços triangulares redirecionam a carga

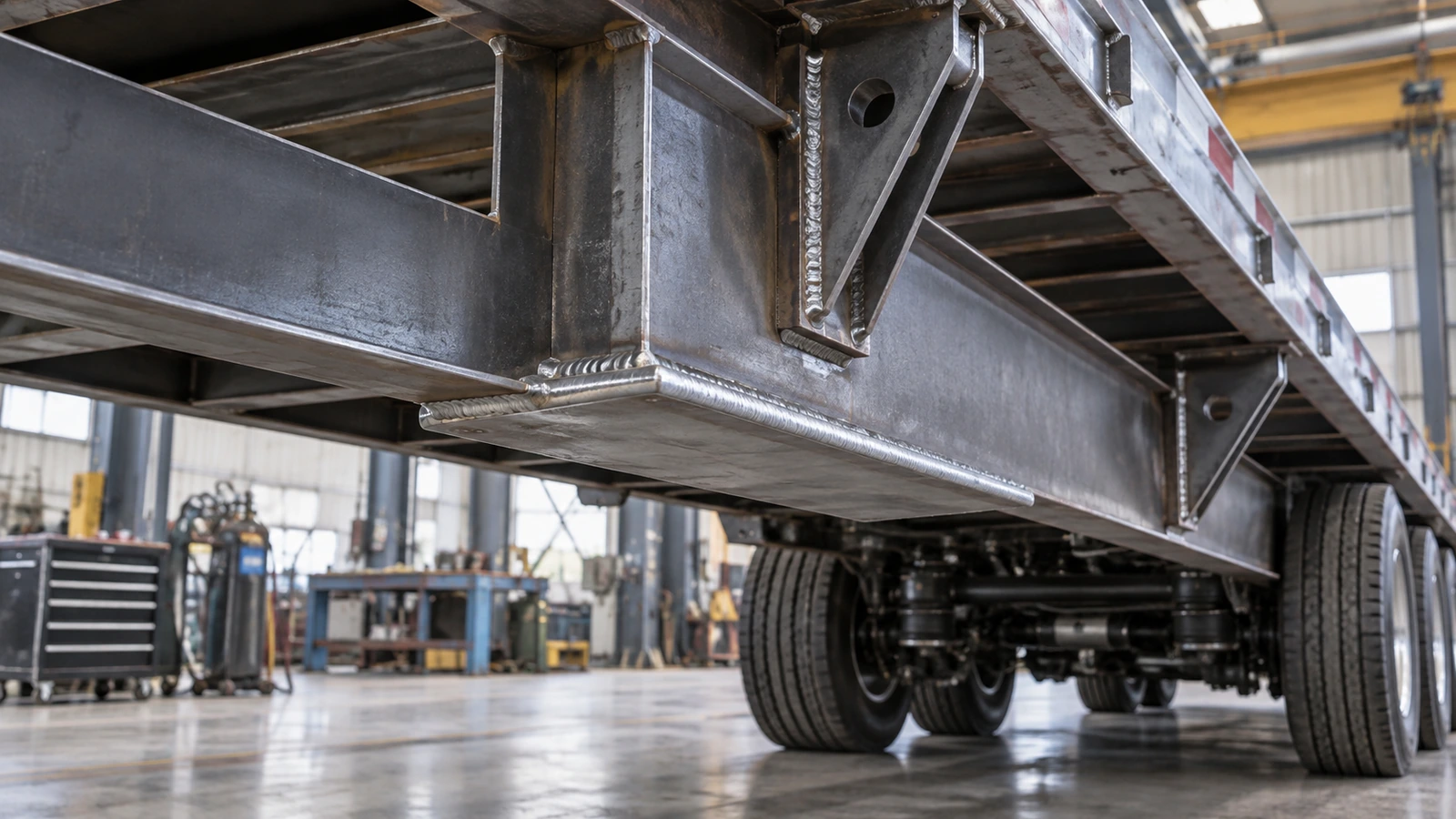

Uma mão francesa pode reduzir a flexão de um suporte e distribuir esforços. Entretanto, ela também termina. Se aumentar a rigidez abruptamente e acabar em uma região muito solicitada, a extremidade pode se tornar um novo ponto crítico.
A força não desaparece; muda de caminho. Forma, comprimento, terminação, orientação da solda e posição no campo de tensões importam. O reforço deve funcionar como elemento de transferência de carga, e não como decoração de robustez.
Aço mais resistente não corrige sozinho um detalhe ruim
Um maior limite de escoamento pode permitir menor espessura e massa mantendo capacidade estática. Mas a seção reduzida geralmente aumenta a tensão de trabalho. Na base não soldada, a resistência maior pode ajudar; na junta, concentração, tensões residuais e imperfeições continuam relevantes.
Existe uma armadilha em trocar o aço, reduzir espessura, confirmar a capacidade estática e concluir que a durabilidade foi preservada. Com o mesmo detalhe de solda, tensões maiores podem reduzir a vida. A SSAB associa o uso de aços de alta resistência ao redesenho de pontos críticos à fadiga. [1] [3]
Portanto, substituição de material e projeto estrutural precisam caminhar juntos. É o conjunto que determina o resultado.
A consistência de produção faz parte da durabilidade estrutural
A soldagem altera mais do que a resistência da ligação. O aquecimento localizado e a contração podem deformar vigas, tubos e suportes. A SSAB ressalta que, em aplicações de reboques, a distorção pode ser mais importante na prática do que a resistência estática do cordão. [5]
As medidas incluem controlar aporte térmico, ajuste e sequência, otimizar a seção efetiva e evitar reforços desnecessários. Soldas mais longas ou maiores podem adicionar calor; a deformação pode mudar o alinhamento; e forçar o conjunto na montagem pode introduzir tensões secundárias.

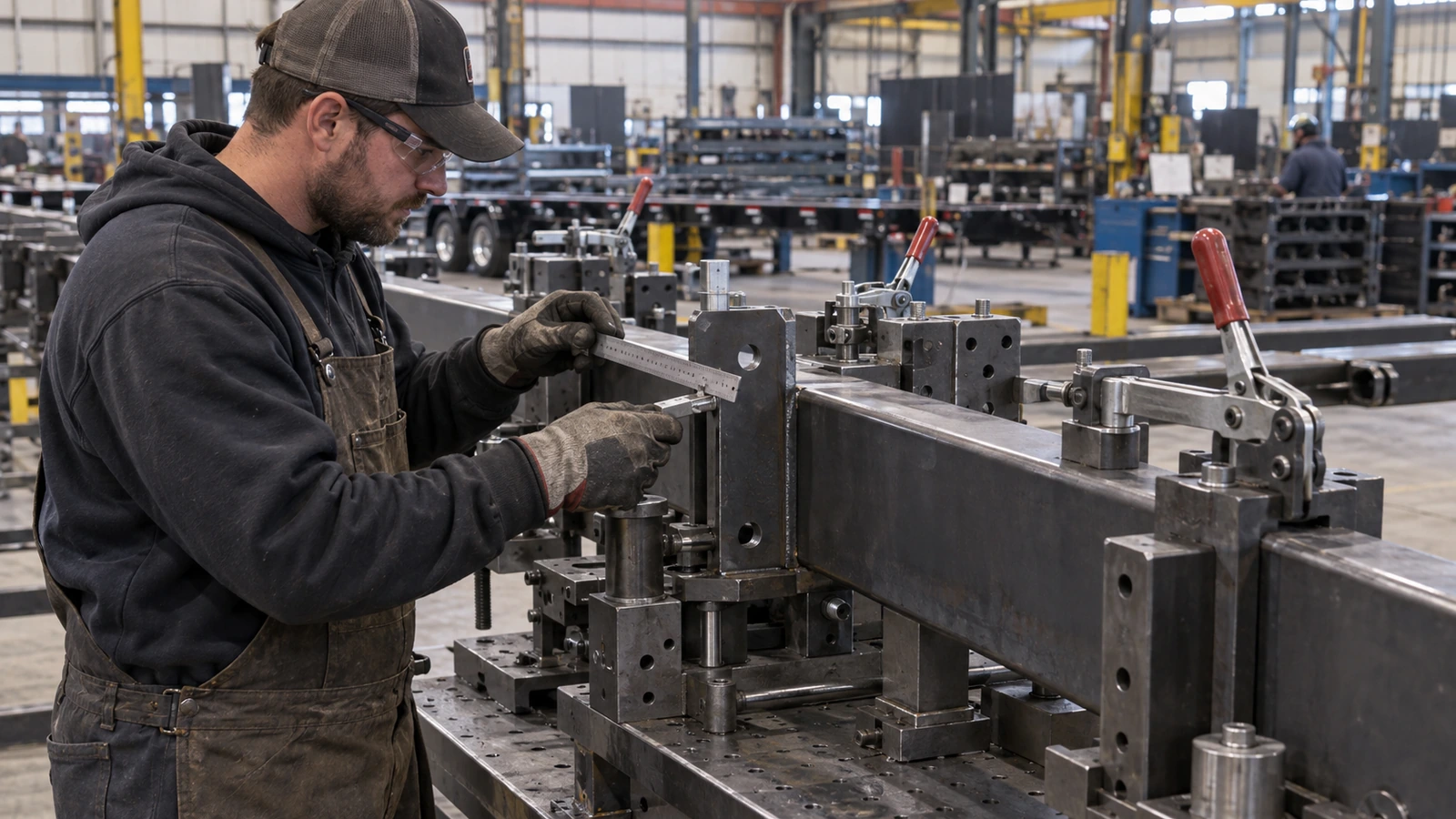

A geometria que entra em serviço é a produzida pela fábrica, não apenas a desenhada. Por isso o processo de fabricação integra a análise estrutural.
O aporte térmico deve permanecer dentro de um procedimento adequado ao material, à espessura e à junta. Reduzi-lo indiscriminadamente pode comprometer a fusão ou provocar outros problemas. A meta é calor suficiente e controlado, com a seção especificada, não o menor cordão possível.
Qualidade é mais do que aparência
Um cordão liso pode estar em um detalhe desfavorável. A avaliação precisa combinar localização, geometria, carregamento e execução. A SSAB identifica mordeduras, problemas de raiz, falta de fusão, sobreposições frias e trincas como prejudiciais à fadiga, além de destacar transições e posições de início e fim em regiões críticas. [4]
A TWI também explica o efeito do perfil excessivamente convexo. [8] O fabricante não precisa apenas de alguém capaz de depositar metal: precisa de um processo capaz de repetir a junta prevista.
Um bom protótipo não garante a série
Um protótipo pode ser ajustado cuidadosamente por um operador experiente. Na produção entram tolerâncias de peças, variação de conformação, desgaste de dispositivos e distorções. Se a folga varia, um operador pode fechá-la com grampos, outro preenchê-la com solda, outro mudar a sequência e outro aumentar o cordão.
As peças podem parecer igualmente prontas sem conter o mesmo detalhe à fadiga. A pergunta passa a ser se a geometria validada é reproduzível nas condições normais da linha.
Isso envolve tolerâncias, posicionamento, acesso, folga de raiz, sequência, calor, distorção, inícios e términos, inspeção e retrabalho. Em escala, a repetibilidade torna-se uma condição do desempenho estrutural, não apenas um indicador de produtividade.
Corrigir o mecanismo, não apenas a trinca visível
Uma trinca no chassi costuma levar à ideia de soldar a região e adicionar uma chapa. Isso pode ser apropriado, mas também pode criar a próxima iniciação. Restaurar o material sem entender a concentração original deixa o mecanismo ativo; um reparo muito rígido pode deslocar a maior tensão para a ponta da chapa.
É necessário distinguir defeito isolado, seção insuficiente, qualidade inadequada, fixação desfavorável, carregamento de serviço, deformação, perda por corrosão e problema fundamental de caminho de carga. Causas diferentes não exigem necessariamente a mesma solução.
A TWI e a literatura ligada ao IIW reconhecem tratamentos como usinagem do pé com fresa, refusão TIG e martelamento para detalhes apropriados. O benefício vem de modificar a geometria ou as tensões residuais, não de simplesmente acrescentar metal. São necessários procedimento definido, treinamento e verificação. [7] [10]
Suspeitas de trincas estruturais devem ser encaminhadas ao fabricante e a profissionais qualificados antes de continuar o uso ou modificar o chassi. As ilustrações não são instruções de reparo. Esmerilhar ou martelar não serve para esconder uma trinca existente.
Trinca de fabricação não prova fadiga de estrada
Uma trinca presente antes do serviço é uma preocupação de fabricação. Não demonstra dano causado por ciclos rodoviários, e uma fotografia não determina sozinha seu mecanismo metalúrgico.
Também pode haver intenção de projeto em uma chapa sem solda em todo o perímetro. Completar uma borda que parece esquecida, sem consultar o desenho, pode introduzir restrição ou um detalhe transversal. A comparação correta é entre a peça fabricada e o projeto aprovado.
Revendedores e compradores devem inspecionar trincas visíveis, mordeduras severas, indícios de falta de fusão e grandes distorções. Mas um cordão grande, contínuo e bonito também não prova maior vida.
Antes de reparos, modificações ou instalação de equipamentos estruturais, é preciso compreender o caminho das cargas e o chassi original, especialmente quando se pretende soldar mesas muito solicitadas das longarinas.
O que OEMs e equipes de compras devem especificar
Pedir apenas soldas «pesadas» ou «soldagem completa» não é uma especificação de engenharia. Um componente estrutural pode exigir desenho e símbolos, tamanho e comprimento dos cordões, geometria da junta, posições contínuas ou intermitentes, materiais, condições de ajuste, inícios e finais críticos, descontinuidades aceitáveis e requisitos de inspeção.
Em aço de alta resistência, o aporte térmico também pode ser decisivo. A SSAB explica que excesso de calor pode reduzir resistência e tenacidade da junta e apresenta orientações específicas de produto e condição. Esses limites não devem ser transferidos indiscriminadamente para qualquer aço. [6]
Compras deve assegurar a reprodução da junta projetada. Se a garganta governa, aumentar a dimensão pode ajudar. Se o pé na chapa governa, uma transição suave pode ser mais importante. Se domina a distorção, convém reduzir volume desnecessário. Mudar a fixação pode superar todas essas medidas.
Perguntas antes do reforço
Onde a força entra? Onde estão as maiores faixas de tensão? A placa reduz essas tensões ou cria uma transição mais brusca ao lado? Onde termina? Alguma solda nova atravessa a tração principal? A fixação pode ir para uma região menos solicitada? Outra forma pode transmitir a força sem mais uma peça soldada?
Também é preciso perguntar se o detalhe pode ser produzido repetidamente sem deformação excessiva. Esse raciocínio transforma o reforço em decisão de sistema. Um projeto que parece leve não é necessariamente frágil; outro visualmente pesado não é necessariamente durável.
Comparar desenho, processo e inspeção
Dois fornecedores podem cotar o mesmo aço e a mesma dimensão nominal e entregar comportamentos diferentes. Um controla a folga, outro a preenche. Um posiciona inícios e finais longe da região crítica, outro junto à terminação. Um controla a distorção por dispositivo e sequência, outro depende de correção posterior.
Certificados de material não descrevem, sozinhos, a geometria final nem sua consistência. A avaliação deve considerar a relação entre desenho, capacidade de processo e inspeção.
Em macacos para reboques e ferragens de montagem e acessórios, a interface de instalação também precisa entrar na especificação. A capacidade do componente não certifica o chassi receptor. O fornecedor não deve deslocar ou prolongar soldas estruturais por conta própria, sem aprovação do OEM responsável.
O ensaio precisa responder à pergunta sobre fadiga
Uma prova estática confirma sobrevivência a uma condição definida sem ruptura imediata ou deformação permanente inaceitável. Ela não estabelece vida em fadiga. Um ensaio de tração caracteriza propriedades; uma macrografia verifica aspectos da amostra. Nenhum desses resultados representa automaticamente milhões de ciclos ou toda a variação de produção.
Mesmo ensaios de fadiga dependem de geometria, espectro de carga, definição de tensão e critério de falha. Métodos de tensão nominal, estrutural ou de ponto quente e entalhe efetivo exigem curvas correspondentes. Um pico bruto de elementos finitos não pode ser aplicado diretamente a uma curva nominal sem relação com o método. [9] [10]
Tello e colaboradores desenvolveram uma metodologia para componentes soldados de semirreboques e a validaram por simulação e ensaio de um suporte de contraventamento de eixo. É pesquisa primária relevante à aplicação, não aprovação universal de qualquer chassi. [11]
O plano deve definir onde procurar trincas, os critérios de aceitação e a seleção de corpos de prova representativos. Um protótipo especialmente acabado pode não representar folgas, acesso e retrabalho normais. Vincular ensaios às revisões do desenho e do processo permite avaliar mudanças posteriores.
Transmitir esforços de maneira gradual
Pensar na tensão como um fluxo ajuda: detalhes favoráveis permitem mudanças graduais; detalhes ruins concentram o caminho em transições abruptas. Furos, pés de cordão, fixações transversais, chapas que terminam de repente e restrições interferem nessa transmissão.
Não é possível eliminar toda concentração. A meta é afastar as mais severas das maiores solicitações cíclicas e fabricar consistentemente os detalhes restantes.
Por isso eliminar uma solda pode ser melhor que aumentá-la; mudar um suporte pode superar reforçá-lo; e uma transição gradual pode oferecer mais durabilidade que um reforço abrupto. A melhoria nem sempre chama atenção visualmente.
Visão GOODIN: controlar o detalhe, não maximizar o volume de solda
Reboques precisam de soldagem e, em muitos pontos, de reforços e suportes. O erro não é usá-los, mas supor que a durabilidade aumenta na proporção do metal depositado.
Sob cargas irregulares repetidas, a pergunta crítica pode ser se a união cria uma região sensível ao redor, e não apenas se o cordão suporta uma força estática elevada. Projeto, fabricação, qualidade, compras e reparo precisam compartilhar essa distinção.
O projeto administra caminhos e rigidez. A fabricação controla ajuste, calor, distorção e geometria. A inspeção procura problemas ligados ao modo de falha. Compras define a junta prevista, e o reparo trata a causa em vez de apenas cobrir o dano.
Para a GOODIN, a durabilidade estrutural vem da gestão das cargas, das transições e dos detalhes sensíveis à fadiga, não da maximização da solda. Cada reforço deve ter uma razão, cada união uma função e a produção capacidade de reproduzi-la.
Para alinhar desenhos, interfaces e expectativas de fabricação, converse com a GOODIN sobre seu próximo programa de componentes OEM.
