Más soldadura puede debilitar un remolque: por qué un refuerzo que «parece más resistente» puede acortar la vida a fatiga
En este artículo
Un cordón grueso inspira confianza. Una placa soldada bajo la viga de un remolque parece más resistente que la misma viga sin refuerzo. Una cartela alrededor de un soporte da la impresión de repartir las cargas. Una reparación rodeada de metal nuevo puede parecer más robusta que la estructura original.
La lógica visual es comprensible: si el acero soporta cargas, añadir acero debería aumentar la resistencia; si la soldadura une piezas, añadir soldadura debería mejorar la unión. Para una carga estática, esa intuición puede ser correcta. Para la fatiga, puede resultar peligrosamente incompleta.
Un chasis no recibe una única carga de laboratorio y deja de trabajar. Se flexiona, se retuerce y vibra mientras cambian el pavimento, la carga y las fuerzas de suspensión, frenado y apoyo. Los travesaños interactúan con los largueros, y las patas de apoyo introducen fuerzas distintas durante el acoplamiento y la carga. SSAB describe historiales irregulares y aleatorios, con un orden de magnitud de entre cien millones y mil millones de ciclos durante la vida del chasis. Es una referencia de escala, no un historial idéntico para todos los remolques. [1]
Un detalle capaz de soportar una carga una vez puede ser desfavorable bajo miles o millones de repeticiones. La resistencia estática pregunta si la estructura soporta una carga. La fatiga pregunta cuántas variaciones de carga puede soportar antes de que se inicie y propague una grieta.
Esta diferencia cambia cómo deben diseñarse cordones, cartelas, placas y accesorios. También explica la idea central: añadir refuerzo puede aumentar la capacidad estática local y reducir simultáneamente la vida a fatiga.
Análisis de ingeniería, no procedimiento de reparación ni aprobación de diseño. Las comparaciones de detalles no predicen universalmente la vida de un remolque. Las modificaciones estructurales requieren evaluación cualificada.
Las cargas cíclicas cambian el significado de «resistente»
Ante una grieta en el bastidor, suele preguntarse primero si hubo sobrecarga. Una sobrecarga puede causar daños, pero no es necesaria para que exista un problema de fatiga. Las cargas repetidas pueden iniciar y propagar grietas sin un episodio único de deformación plástica generalizada o rotura inmediata.
La viga principal experimenta tensiones de flexión variables a medida que cambia la relación entre las cargas de las ruedas y el chasis. Los soportes de suspensión introducen fuerzas concentradas. Las fijaciones de las patas de apoyo trabajan de forma diferente durante el acoplamiento, el estacionamiento y la carga. Los travesaños participan en la torsión del conjunto, mientras un firme irregular modifica las amplitudes y añade vibración.
Importa la magnitud de la tensión, pero también su rango: la diferencia entre los valores superior e inferior de un ciclo. Y cuenta cuántas veces se repite cada rango. Por eso una capacidad nominal o una prueba estática no son medidas intercambiables con la durabilidad.
Un refuerzo puede dificultar que una viga se deforme permanentemente durante una situación extrema y, a la vez, introducir una unión donde empiece una grieta tras numerosas cargas menores. La pregunta de diseño no termina en cuánto peso soporta la pieza: incluye dónde actúa la tensión variable y cómo responde el detalle local.
Por qué las uniones soldadas se comportan de otra manera

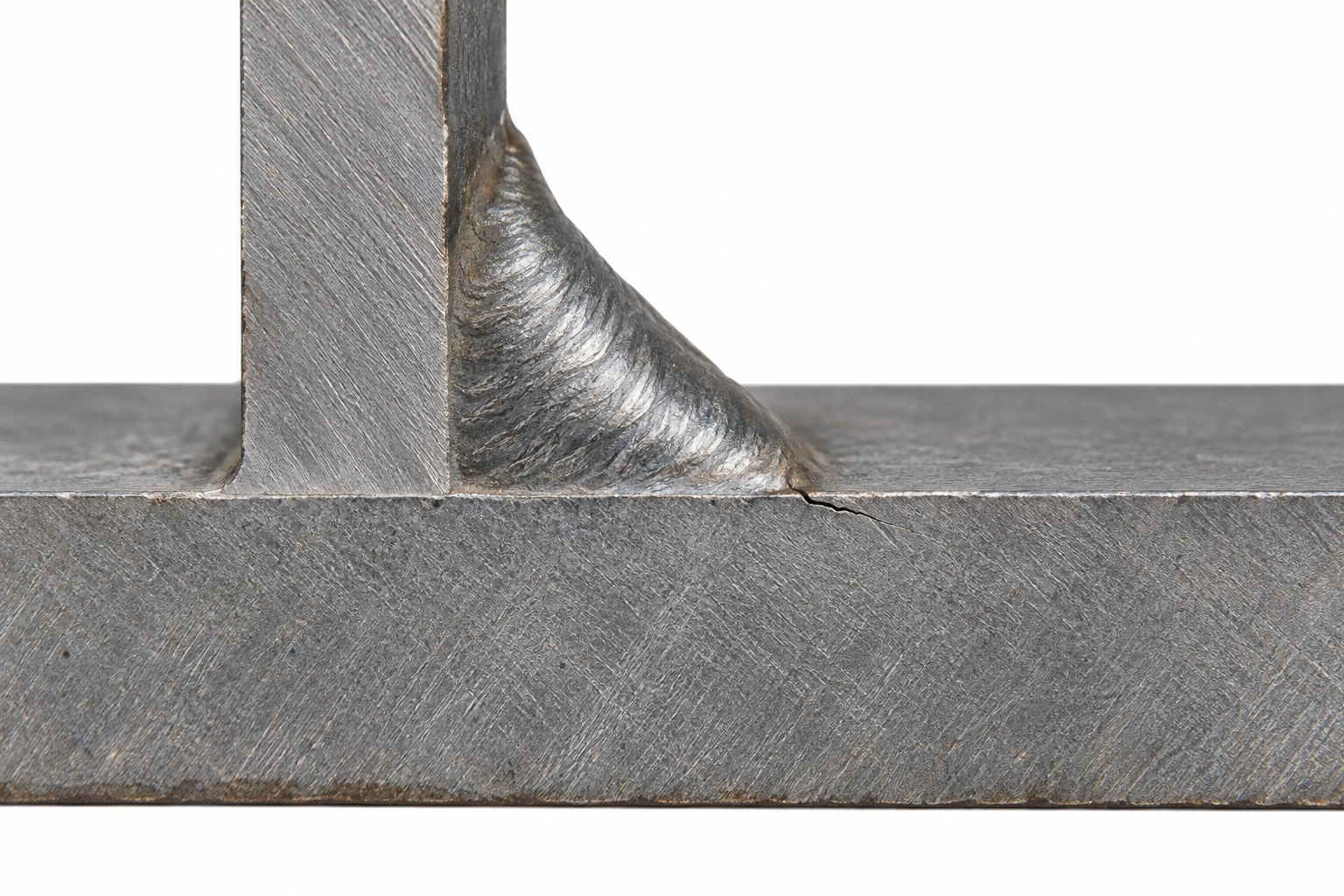

Una chapa lisa y un detalle soldado no presentan el mismo comportamiento a fatiga. La diferencia comienza en la geometría. En el pie del cordón, donde la cara de la soldadura se encuentra con el material base, cambia bruscamente el perfil superficial. Esa transición se comporta como una entalla y concentra tensiones.
La documentación técnica relacionada con IIW reconoce la importancia de esta geometría y de los tratamientos posteriores adecuados. Una revisión reciente explica cómo el tratamiento del pie puede reducir el efecto de entalla e introducir tensiones residuales beneficiosas en determinados detalles. No se trata simplemente de embellecer el cordón. [10]
El propio proceso de soldadura genera tensiones residuales por la expansión y contracción durante el calentamiento y enfriamiento. La unión puede convertirse en el punto crítico aunque el acero circundante tenga una capacidad de fatiga potencialmente mayor. Las imperfecciones iniciales y la geometría local siguen presentes.
SSAB distingue expresamente estos aspectos en su guía para remolques: un acero de mayor resistencia puede beneficiar al material base no soldado, pero el efecto es limitado en las uniones, donde dominan las concentraciones y las imperfecciones. Por ello, la vida de la unión depende mucho del diseño y la fabricación, no solo de la calidad del acero. [1]
Cambiar a un acero de mayor límite elástico no mejora proporcionalmente un detalle soldado que permanece igual. Depositar más metal tampoco garantiza esa mejora.
El problema no es la cantidad de soldadura por sí sola
Hay situaciones en las que aumentar el tamaño efectivo del cordón es la respuesta correcta. TWI señala que, si la fatiga atraviesa la garganta de una soldadura en ángulo, aumentar su tamaño o cambiar a una unión de penetración completa puede mejorar el resultado. [7]
Pero si el punto crítico está en el pie del cordón sobre la chapa base, un cordón mayor puede no resolver el mecanismo. Una convexidad excesiva puede generar una transición más desfavorable. TWI explica que ese perfil aumenta la concentración local y puede perjudicar la fatiga. [8]
Por tanto, no debe utilizarse la cantidad de soldadura como sustituto del diseño. Las preguntas útiles son dónde está la unión, cómo se carga, qué geometría produce y cómo transmite el esfuerzo al resto de la estructura. El tamaño se decide a partir de esas condiciones, no al revés.

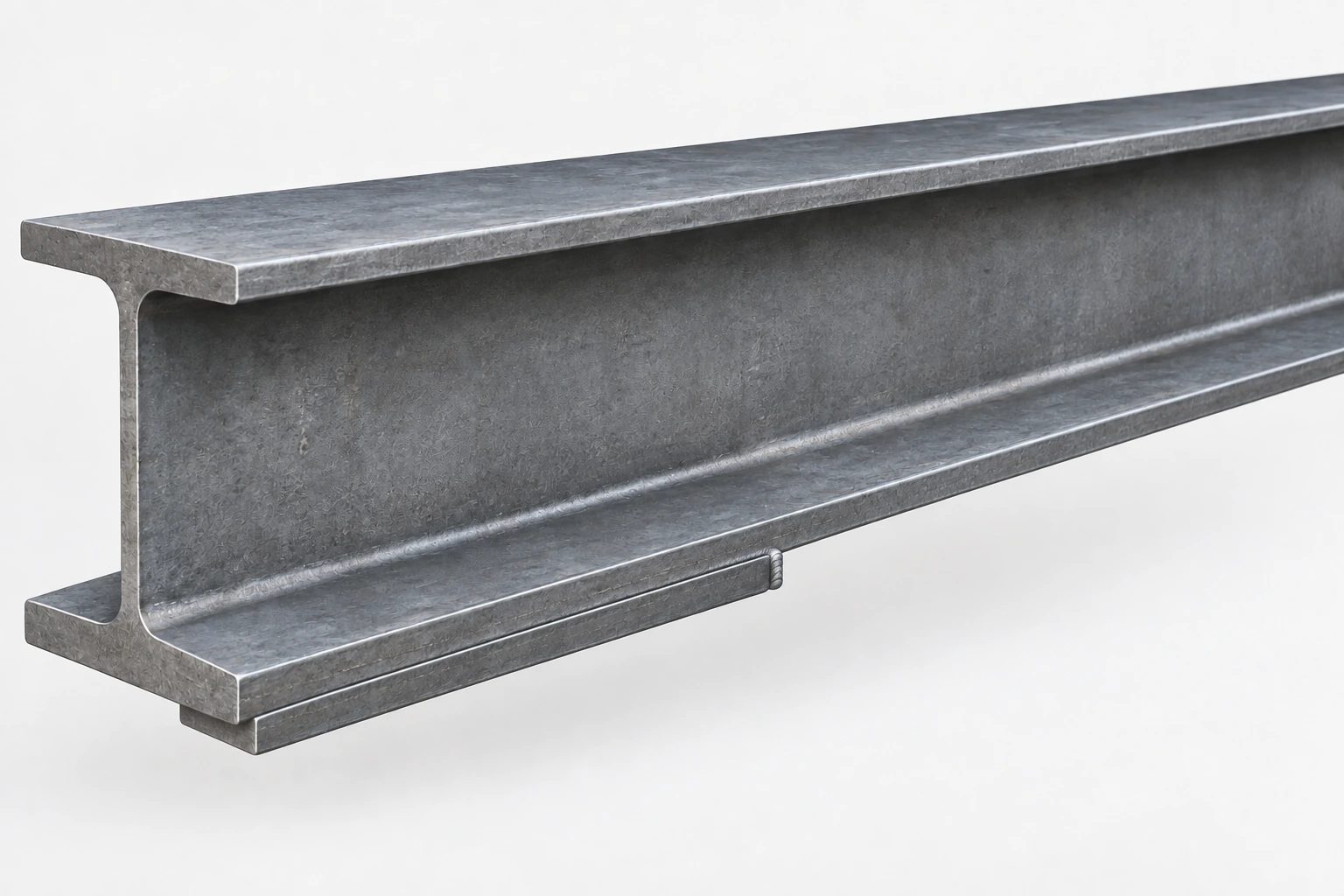

Por qué una placa de refuerzo puede crear un nuevo punto débil
Considere una viga principal sometida a flexión vertical. En un modelo simple, las mayores tensiones longitudinales de flexión aparecen en las zonas superior e inferior; disminuyen al acercarse al eje neutro, cerca del centro del alma. Si se quiere reforzar el ala inferior, soldar una placa adicional parece una solución directa.
Desde el punto de vista estático, añadir material puede aumentar las propiedades de la sección y la rigidez local. Sin embargo, la placa acaba en algún lugar. En su extremo se pasa de una zona reforzada y más rígida a otra menos rígida en una distancia relativamente corta.
La carga debe redistribuirse en esa transición. Además, la soldadura introduce otra discontinuidad geométrica precisamente donde cambia la rigidez. Se combinan la tensión global existente en el ala, el incremento local asociado a la transición y el efecto de entalla del detalle soldado.
SSAB recomienda minimizar uniones innecesarias en los largueros y advierte que las placas soldadas al alma o a las alas pueden mejorar la capacidad estática y perjudicar la fatiga. En su ejemplo de placa sobre el ala inferior, la soldadura transversal y el cambio de rigidez producen una vida al menos ocho veces menor que la del detalle longitudinal utilizado como comparación. [2]
La cifra no es un multiplicador universal para cualquier placa. No significa que todos los refuerzos resten exactamente un 87,5 % de vida. Explica que cambiar la categoría del detalle y la condición local de tensión puede superar el aparente beneficio de añadir acero.
Por qué es plausible una diferencia de ocho veces
La vida a fatiga es muy sensible al rango de tensión. En el régimen aplicable de muchas curvas S–N convencionales para uniones soldadas, se utiliza una relación aproximadamente inversa al cubo del rango. TWI describe curvas con pendiente inversa cercana a tres y SSAB utiliza esa relación en su ejemplo de fijación de patas de apoyo. [9] [3]
N ∝ 1 / (Δσ)³
N representa los ciclos hasta el fallo y Δσ el rango de tensión. Si este se duplica manteniendo la misma curva y las demás hipótesis pertinentes, 2³ = 8: la vida calculada pasa aproximadamente a una octava parte. Esto explica por qué un cambio de tensión puede tener un efecto mucho mayor de lo que sugiere el aspecto del refuerzo.
La comparación solo es válida con una definición de tensión coherente y dentro del régimen de pendiente tres. Otras pendientes, umbrales e historiales de amplitud variable requieren su evaluación. Tampoco deben multiplicarse automáticamente la penalización del detalle reforzado y este ejemplo: podrían contarse dos veces efectos relacionados.
La dirección de la soldadura importa respecto a la carga
Una soldadura paralela a la tensión principal no equivale a otra que la cruza. SSAB muestra un ejemplo de soporte soldado al ala inferior con menos del 5 % de la vida asociada a la unión longitudinal entre alma y ala. Es otra comparación específica de detalles, no una predicción general para todos los accesorios. [1]
Las soldaduras transversales no están prohibidas por ese hecho. Su orientación cambia la severidad del detalle. Por eso una placa soldada sobre un ala sometida a tracción longitudinal puede comportarse de forma muy distinta de la costura longitudinal ya presente en la viga.
Una mejor trayectoria de cargas puede superar a un refuerzo más pesado
Cuando la fatiga se convierte en el objetivo, cambia la estrategia de refuerzo. En vez de buscar dónde soldar más acero, se pregunta por dónde debe entrar la fuerza en la estructura. Las patas de apoyo ofrecen un ejemplo específico del sector.

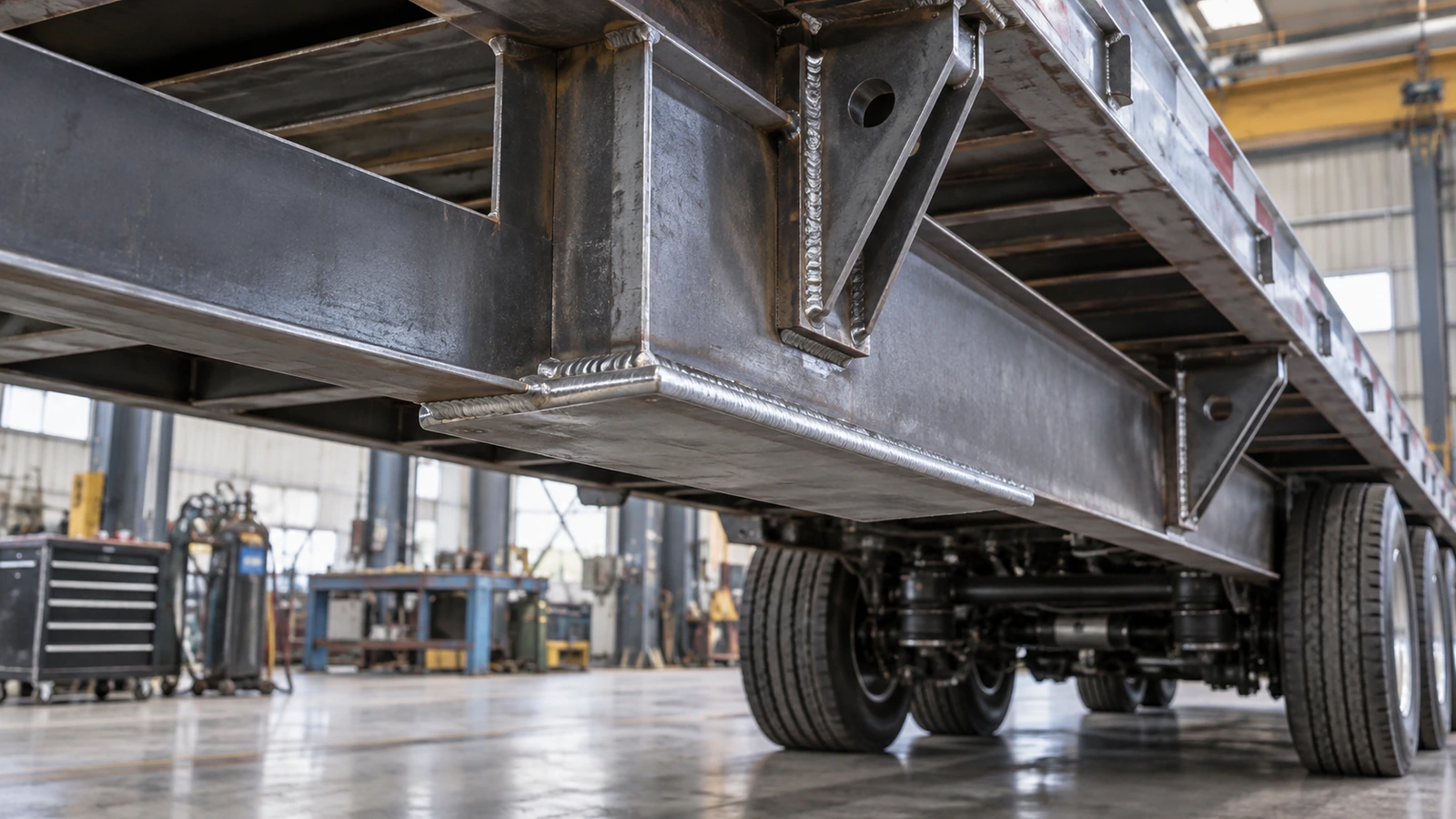

La transición de altura de la zona del cuello del chasis genera tensiones importantes. Soldar allí una fijación al ala sitúa la unión cerca de las mayores tensiones de flexión de la sección. SSAB ilustra una alternativa que lleva la fijación hacia el alma, próxima al eje neutro, y modifica el detalle crítico en lugar de limitarse a aumentar su tamaño. [3]
El cambio decisivo consiste en modificar dónde y cómo entra la carga. El principio se extiende a soportes de suspensión, gatos, travesaños, rampas, cajas de herramientas y equipos hidráulicos. No basta con comprobar que el soporte resiste: también hay que evaluar su efecto sobre la viga, el tubo o la chapa que recibe sus fuerzas.
Un soporte extremadamente rígido puede trasladar el fallo al material circundante. Y acercarse al eje neutro no significa que no exista carga. El alma sigue necesitando comprobaciones de cortante, apoyo local y fuerzas de fijación; los pernos, agujeros y rigidizadores también tienen requisitos propios. Es una opción de diseño, no una autorización para instalar equipos en cualquier punto del alma.
Las cartelas redistribuyen esfuerzos; no los eliminan
Una cartela triangular puede reducir la flexión de un soporte y repartir fuerzas. Pero también termina en algún lugar. Si aumenta bruscamente la rigidez y acaba en una zona muy solicitada, su extremo puede convertirse en otro punto de concentración.
La fuerza no desaparece: toma otra trayectoria. La forma, longitud, terminación, dirección del cordón y posición respecto al campo principal de tensiones importan. Las cartelas deben tratarse como elementos de transferencia de carga, no como refuerzos decorativos.
Un acero más resistente no rescata un mal detalle
Los aceros de alto límite elástico permiten reducir espesor y masa conservando capacidad estática en determinados diseños. Pero una sección menor suele elevar la tensión de trabajo del material restante. En la base no soldada, la mayor resistencia puede ayudar; en el detalle soldado persisten la concentración, las tensiones residuales y las imperfecciones.
Existe una trampa: sustituir el acero, reducir espesor, comprobar la capacidad estática y dar por equivalente la durabilidad. Si no cambia el detalle de soldadura, las tensiones mayores pueden reducir la vida. SSAB vincula expresamente el aligeramiento al rediseño de las uniones críticas. [1] [3]
La sustitución de material no puede separarse del diseño estructural. Un material más resistente no convierte automáticamente el conjunto en una solución más duradera.
La consistencia de producción forma parte de la durabilidad
La soldadura modifica la condición de fabricación alrededor de la unión. El calentamiento localizado y la contracción pueden deformar vigas, tubos y soportes. SSAB destaca que, en aplicaciones de remolques, la distorsión puede ser más importante en la práctica que la resistencia estática del propio cordón. [5]
La guía propone controlar el aporte térmico, el ajuste, la secuencia y la sección de soldadura, evitando refuerzos innecesarios. Más longitud o volumen pueden añadir calor; la distorsión cambia la alineación; y forzar piezas para ensamblarlas puede introducir tensiones secundarias. La geometría que entra en servicio ya no será necesariamente la ideal del plano.
No significa que deba minimizarse el calor sin límite. El aporte debe permanecer dentro del procedimiento adecuado para el material, espesor y unión. Una reducción indiscriminada puede comprometer la fusión u otros requisitos. El objetivo es un aporte suficiente y controlado y una sección efectiva especificada, no el cordón más pequeño posible.
La calidad del cordón es una variable de fatiga
La apariencia importa, pero no es equivalente a la durabilidad. Un cordón liso puede estar situado en un detalle desfavorable. Una evaluación válida combina ubicación, geometría, carga y ejecución.
SSAB identifica como perjudiciales las mordeduras, defectos de raíz, falta de fusión, solapes fríos y grietas, y presta atención a los inicios y finales y a las transiciones suaves en zonas críticas. [4] TWI explica igualmente los problemas de un perfil excesivamente convexo. [8]
La fábrica no necesita únicamente un operario que deposite suficiente metal. Necesita un proceso que produzca repetidamente el detalle previsto.

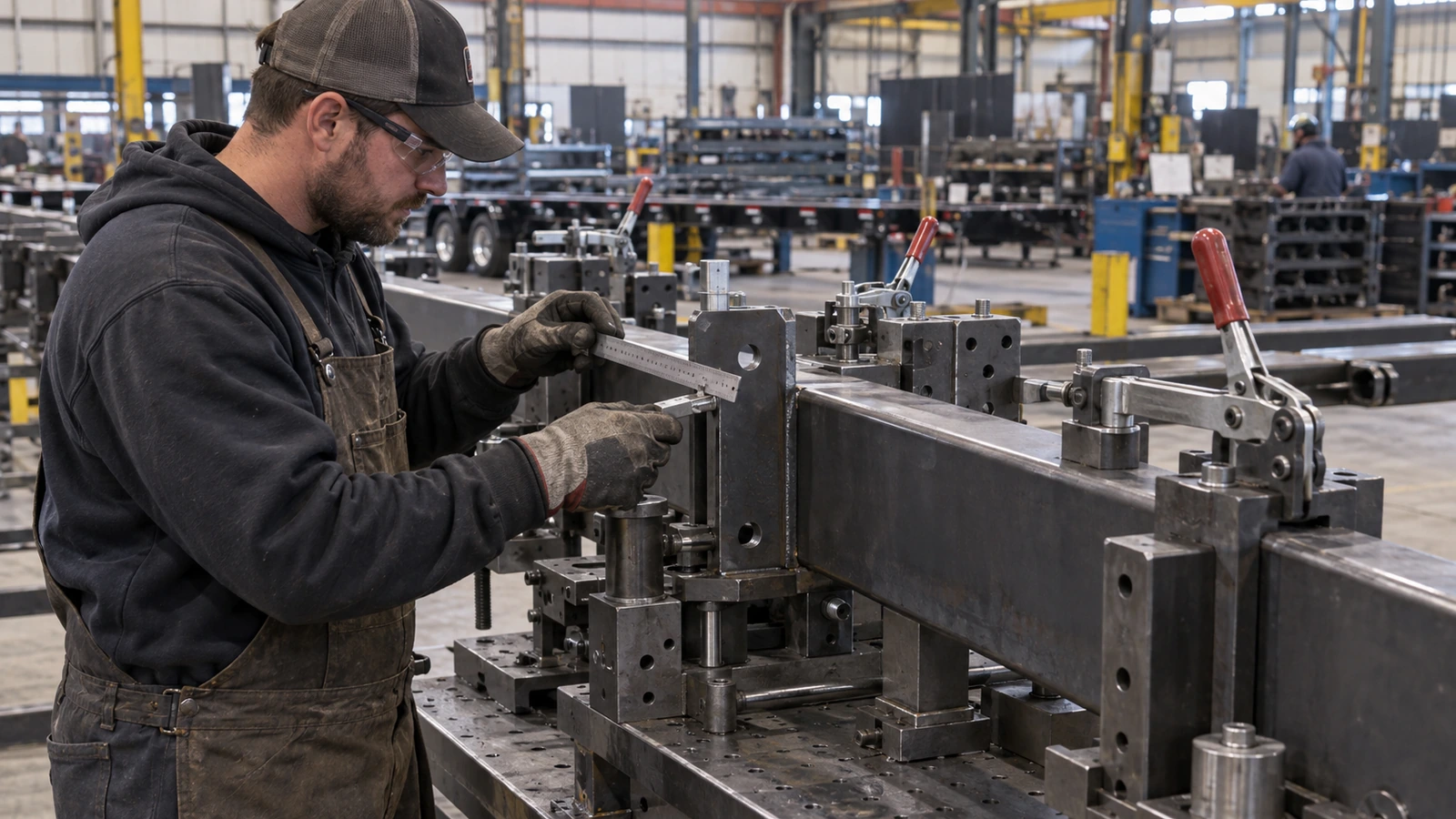

Del prototipo cuidado a la producción repetible
Un prototipo puede ajustarse y sujetarse con especial atención. En serie aparecen variaciones de material, conformado, desgaste de útiles y deformación. Si la holgura deja de ser constante, un operario puede cerrarla con una mordaza, otro rellenarla con metal, otro cambiar la secuencia y otro aumentar el cordón.
Todas las piezas pueden parecer terminadas. No necesariamente contienen el mismo detalle de fatiga. La pregunta es si la geometría validada puede reproducirse con las tolerancias y condiciones reales de fabricación.
Esto abarca repetibilidad de los topes, acceso de soldadura, separación de raíz, secuencia, calor, deformación, posición de arranques y paradas, inspección y retrabajo. A escala industrial, la repetibilidad se convierte en una condición del comportamiento estructural.
La comparación entre proveedores debe incluir esas variables. La misma ficha de acero y el mismo tamaño nominal no garantizan que dos procesos produzcan la misma unión.
Reparar el mecanismo, no solo la grieta visible
Una grieta suele provocar una respuesta rápida: reparar la zona y añadir una placa. En ocasiones es apropiado; en otras, prepara el siguiente punto de fallo. Restaurar el material sin resolver la concentración original puede mantener el problema, mientras un refuerzo muy rígido puede trasladar el máximo al extremo de la reparación.
El diagnóstico debe distinguir entre una imperfección aislada, una sección insuficiente, mala ejecución, un detalle de fijación desfavorable, servicio más exigente, distorsión, pérdida por corrosión o una trayectoria de cargas inadecuada. Cada causa puede necesitar una respuesta diferente.
TWI y las publicaciones relacionadas con IIW describen tratamientos del pie, como rectificado con fresa, refundido TIG y martilleo, que pueden beneficiar a ciertos detalles al modificar geometría o tensiones residuales. La mejora no procede de añadir metal sin criterio. Estos tratamientos exigen método definido, formación y comprobación apropiada. [7] [10]
Una sospecha de grieta estructural debe remitirse al fabricante y a un profesional cualificado antes de continuar el uso o modificar la estructura. Las imágenes del artículo no constituyen instrucciones de reparación. Rectificar o martillear no es una forma de ocultar una grieta existente.
Grietas de fabricación y soldaduras que parecen faltar
Una grieta anterior al servicio es una preocupación de fabricación, no evidencia de fatiga causada por la carretera. Su mecanismo requiere examen; una fotografía no establece por sí sola su origen metalúrgico.
Del mismo modo, una placa que no está soldada en todo su perímetro puede obedecer a un diseño intencional. Completar una costura «que parece faltar» sin consultar el plano puede añadir una restricción o un detalle transversal perjudicial. La referencia correcta es la unión aprobada, no la cantidad aparente de acero.
Los distribuidores y compradores deben seguir inspeccionando: grietas visibles, mordeduras severas, indicios de falta de fusión o grandes deformaciones requieren atención. Pero un cordón grande, continuo y atractivo tampoco demuestra una vida superior.
Antes de una modificación, reparación o instalación estructural debe entenderse la trayectoria de carga y el diseño original, especialmente si se pretende soldar sobre alas muy solicitadas de los largueros.
Qué deben especificar los OEM y los equipos de compras
Pedir «soldaduras reforzadas» o «soldar todo» no constituye una especificación de ingeniería. Tampoco basta con exigir cordones visualmente grandes. Un suministro estructural puede requerir el plano y sus símbolos, dimensiones y longitudes de soldadura, geometría de unión, zonas continuas o intermitentes, materiales, ajuste, inicios y finales críticos, discontinuidades aceptables e inspección.
En aceros de alta resistencia también importa el aporte térmico. SSAB explica que un exceso puede perjudicar resistencia y tenacidad de la unión y ofrece orientaciones para productos y condiciones específicos. No son parámetros universales transferibles a cualquier acero. [6]
El objetivo de compras es reproducir el detalle diseñado. Si gobierna la garganta, puede convenir un tamaño mayor; si gobierna el pie sobre la chapa, una transición mejor; si domina la distorsión, menos volumen innecesario. Relocalizar la fijación puede ser más eficaz que cualquiera de esas medidas aisladas.
Antes de añadir una placa
El OEM debería identificar dónde entra la fuerza y dónde aparecen los rangos mayores. Después debe preguntar si el refuerzo reduce esas tensiones o crea una transición más brusca cerca; dónde termina; si el cordón cruza la tracción principal; si puede trasladarse la fijación; y si otra geometría evita añadir una unión.
También importa si el diseño puede fabricarse repetidamente sin deformación excesiva. Estas preguntas convierten el refuerzo en una decisión de sistema, no en una acumulación de material. El diseño visualmente más ligero no es necesariamente frágil, ni el más pesado necesariamente durable.
Comparar capacidad de proceso, no solo certificados
Dos proveedores pueden cotizar el mismo acero y tamaño nominal y fabricar detalles diferentes. Uno controla la separación; otro la rellena. Uno sitúa inicios y finales lejos del punto crítico; otro junto a la terminación. Uno controla la distorsión con utillaje y secuencia; otro depende de enderezado posterior.
Por tanto, el suministro debe evaluar la relación entre plano, capacidad de proceso e inspección. Los certificados de material son necesarios cuando se especifican, pero no describen por sí solos la geometría final ni su repetibilidad.
En gatos para remolques y herrajes de montaje y accesorios, la interfaz de instalación también pertenece a la discusión de compras. La capacidad declarada del componente no certifica el chasis receptor. Un proveedor no debería desplazar o prolongar soldaduras estructurales por iniciativa propia sin aprobación del OEM responsable.
El ensayo debe responder a la pregunta de fatiga
Una prueba de carga estática demuestra que una estructura soporta una condición definida sin fallo inmediato o deformación permanente inaceptable. No establece su vida a fatiga. Un ensayo de tracción caracteriza propiedades; una macrografía puede comprobar fusión y penetración en la muestra. Ninguno reproduce automáticamente el historial de millones de ciclos ni todas las variaciones de producción.
Incluso el ensayo de fatiga necesita contexto: geometría, espectro, definición de tensión y criterio de fallo. Existen métodos de tensión nominal, estructural o de punto caliente y de entalla efectiva. El valor calculado debe combinarse con la curva correspondiente; no puede colocarse un pico bruto de elementos finitos en una curva nominal no relacionada. [9] [10]
El estudio de Tello y colaboradores sobre componentes soldados de semirremolques desarrolló una metodología numérica y la contrastó con ensayos de un soporte de arriostramiento de eje. Es una investigación primaria próxima a esta aplicación, no una certificación universal para cualquier bastidor. [11]
El plan debe identificar dónde buscar grietas, qué aceptación se exige y cómo se seleccionan muestras representativas. Un prototipo especialmente acabado puede no representar holguras, accesos o retrabajos normales. Vincular resultados a planos y revisiones de proceso permite evaluar posteriores cambios de suministro.
Buscar transiciones de esfuerzo graduales
Puede imaginarse la transmisión de tensiones como un flujo. Las geometrías favorables permiten cambios graduales; las desfavorables lo concentran en cambios abruptos. Agujeros, pies de cordón, fijaciones transversales, placas que terminan de golpe y restricciones modifican ese recorrido.
No es posible eliminar todas las concentraciones. El objetivo es alejar las más severas de los mayores rangos cíclicos y hacer que los detalles restantes puedan fabricarse con calidad constante.
Así se entiende por qué eliminar una soldadura puede ser mejor que ampliarla, mover un soporte puede superar a reforzarlo y una transición gradual puede ofrecer más durabilidad que una placa abrupta. La mejora puede ser poco espectacular visualmente y muy relevante en servicio.
Visión de GOODIN: controlar el detalle, no maximizar la soldadura
Los remolques necesitan soldaduras, refuerzos y cartelas. El error no es utilizarlos, sino suponer que la durabilidad aumenta en proporción al metal añadido.
Bajo un historial irregular de cargas, la pregunta crítica puede no ser si el cordón transmite una gran fuerza estática, sino si crea un detalle sensible en el material que lo rodea. Diseño, fabricación, calidad, compras y reparación deben compartir esa distinción.
El diseño gestiona trayectorias y transiciones de rigidez. La fabricación controla ajuste, calor, deformación y perfil. La inspección se centra en discontinuidades relevantes para el mecanismo. Compras especifica la unión prevista, y la reparación aborda la causa en vez de limitarse a cubrir la grieta.
Para GOODIN, la durabilidad estructural se crea controlando la trayectoria de cargas y los detalles sensibles a fatiga, no maximizando el volumen de soldadura. Un buen remolque no es el que parece llevar más refuerzo, sino aquel en el que cada refuerzo tiene una razón, cada unión una función y el proceso puede reproducirla.
Para alinear planos, interfaces de montaje y expectativas de fabricación, consulte con GOODIN su próximo programa de componentes OEM.
