溶接を増やすとトレーラーが弱くなることもある:「強そうな補強」が疲労寿命を縮める理由
この記事の目次

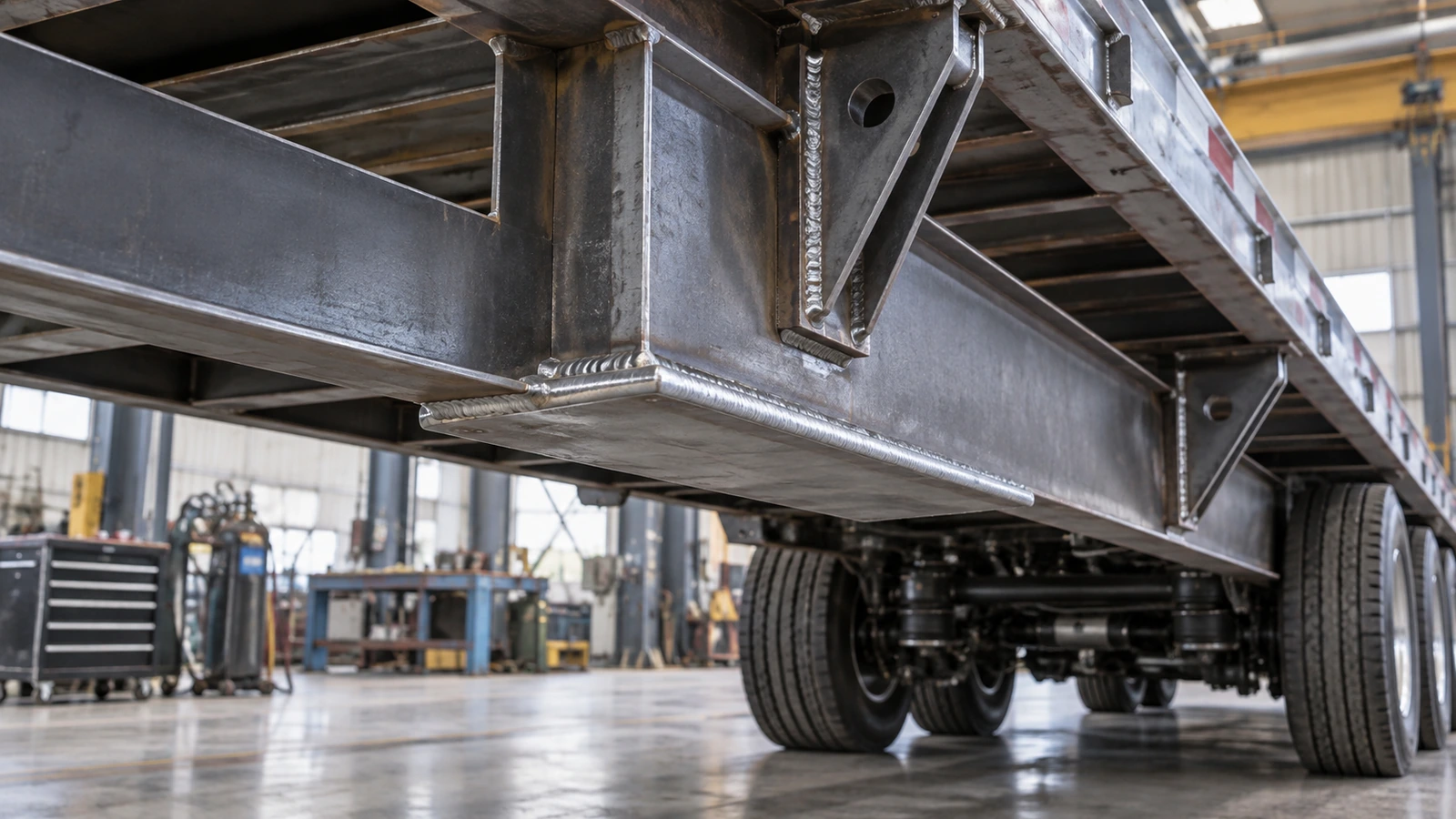

太い溶接ビードには安心感があります。トレーラーの梁の下に補強板が溶接されていれば、何も付いていない梁より強そうに見えます。ブラケットに加えたガセットは荷重を分散し、亀裂修理の周囲に盛られた溶接金属は元の構造より頑丈に感じられます。
鋼材が荷重を支えるなら鋼材を増やせばよい。溶接で接合するなら溶接量を増やせば強くなる。この直感は、静的な荷重では正しい場合があります。しかし疲労に対しては、不完全な判断です。
トレーラーは一度だけ試験荷重を受けて終わる製品ではありません。路面や積載状態が変わり、車軸、サスペンション、支脚、クロスメンバーから力が入り、車体は繰り返し曲げられ、ねじられ、振動します。SSABは荷重履歴を不規則でランダムなものと説明し、生涯の繰返し数を1億~10億回程度と示しています。これは設計上の背景を示す規模感であり、すべての用途で同じ履歴になるという意味ではありません。[1]
一度の荷重に耐える構造が、長期間の繰返しにも適した構造とは限りません。静的強度はある荷重に耐えられるかを問い、疲労は変動荷重の繰返しによって亀裂が発生・進展するまでの寿命を問います。補強によって局部的な静的耐力が増しても、疲労寿命が短くなることはあり得ます。
本稿は工学的な解説であり、修理手順や設計承認ではありません。個別の継手比較を、すべてのトレーラーの寿命予測に適用することはできません。構造変更には適切な専門評価が必要です。
繰返し荷重が「強さ」の意味を変える
トレーラーフレームに亀裂があると、まず過積載を疑いがちです。過大荷重は損傷の原因になり得ますが、疲労には一度の過大荷重が必須ではありません。直ちに破断や大きな塑性変形を起こさない荷重でも、繰り返されることで亀裂が発生し、進展する場合があります。
主梁の曲げ応力は車輪荷重の位置関係によって変わります。サスペンションの取付部は集中荷重を導入し、支脚は連結、駐車、積み降ろしで異なる荷重を受けます。クロスメンバーと縦梁はねじれの中で相互作用し、悪路は荷重振幅や振動を変えます。
最大値だけでなく、一周期の高い応力と低い応力との差である応力範囲と、その繰返し回数が重要です。静的な定格荷重と疲労耐久性は、交換可能な指標ではありません。
補強で一度の極端な荷重による永久変形を抑えられても、その補強の溶接部が数百万回の小さな変動を受けて亀裂の起点になる場合があります。設計では「どれだけ耐えるか」に加え、「どの局部に、どの範囲の応力が、何回かかるか」を考える必要があります。
溶接継手が母材と異なる疲労挙動を示す理由

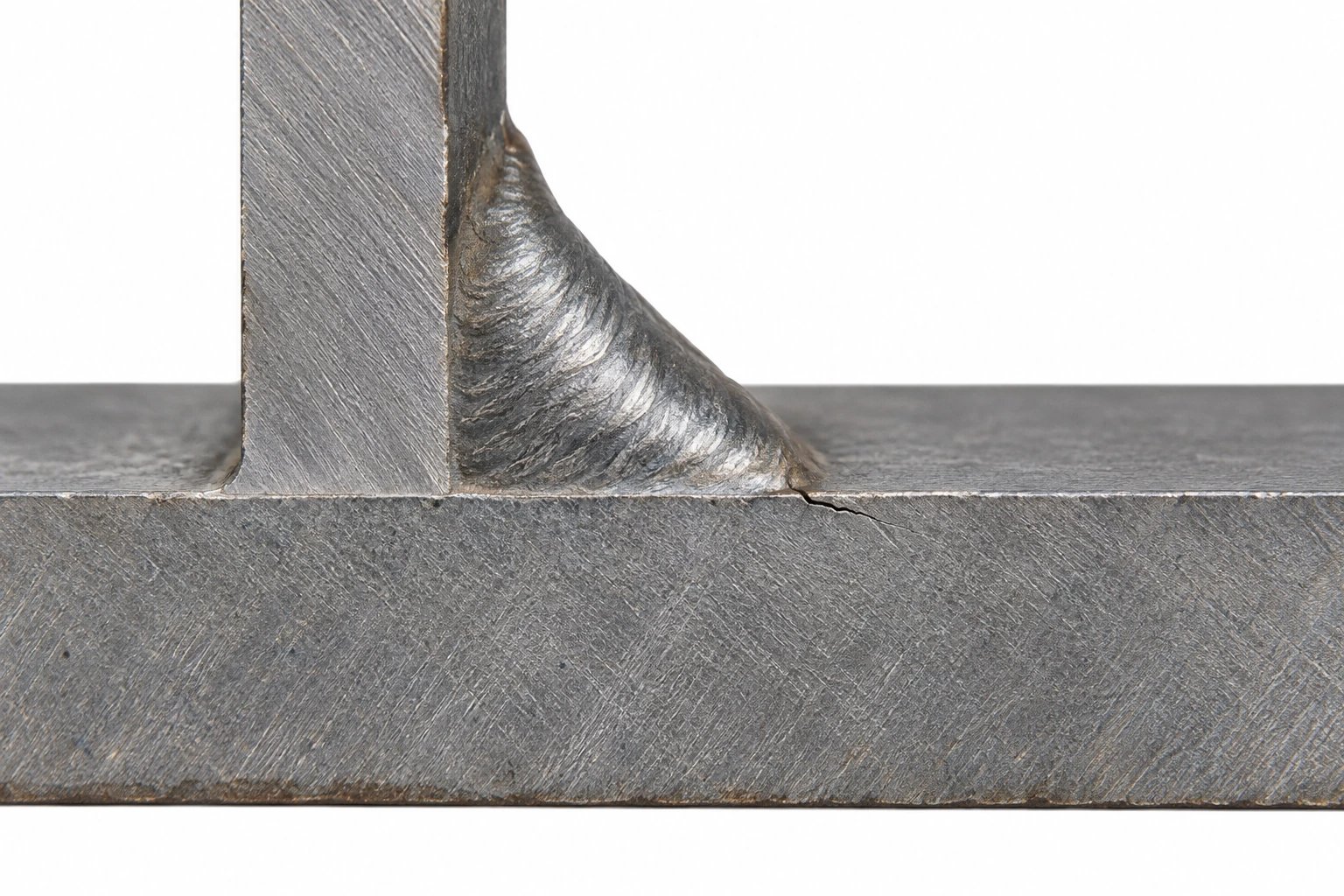

滑らかな鋼板と溶接された構造詳細は、同じ疲労挙動を示しません。違いの一つが形状です。溶接面が母材に接する止端では表面形状が急に変わり、滑らかな板に比べて切欠きに似た応力集中が生じます。
IIW関連の技術レビューは、止端形状の改善や適切な溶接後処理によって切欠き効果を減らし、有利な残留応力を導入できることを説明しています。これは、止端が単なる外観上の線ではなく、疲労評価に関係する部位であることを示します。[10]
溶接では、加熱と冷却に伴う膨張・収縮によって残留応力も生じます。母材の強度が高くても、局部形状、残留応力、初期の不完全さが継手の挙動を支配する場合があります。
SSABのトレーラー設計資料も、高強度鋼への変更が非溶接母材の疲労強度には役立つ一方、溶接部では効果が限定されることを指摘しています。したがって、継手の疲労寿命は鋼種だけでなく、設計と製造に強く依存します。[1]
強い鋼材へ置き換えても、変わらない溶接詳細の疲労抵抗が比例して高くなるとは限りません。溶接金属を増やしても同様です。評価対象となる局部形状を確認する必要があります。
問題は「溶接が多いこと」そのものではない
有効な溶接寸法を増やすことが正しい場合もあります。TWIは、角溶接ののど部を通る疲労破壊では、溶接寸法の増加や完全溶込み継手への変更が改善につながると説明しています。[7]
一方、母材側の止端が支配的なら、ビードを大きくするだけでは問題を解決しない可能性があります。過度に凸な形状は止端の移行を厳しくし、応力集中を強める場合があります。TWIも、この形状による不利な影響を指摘しています。[8]
必要なのは、溶接量を疲労設計の代わりにしないことです。「どれだけ溶接したか」ではなく、「どこにあり、どの方向に荷重が作用し、どの形状を作り、周囲へどう力を伝えるか」を問い直すことが重要です。
補強板が新たな弱点を作ることがある理由

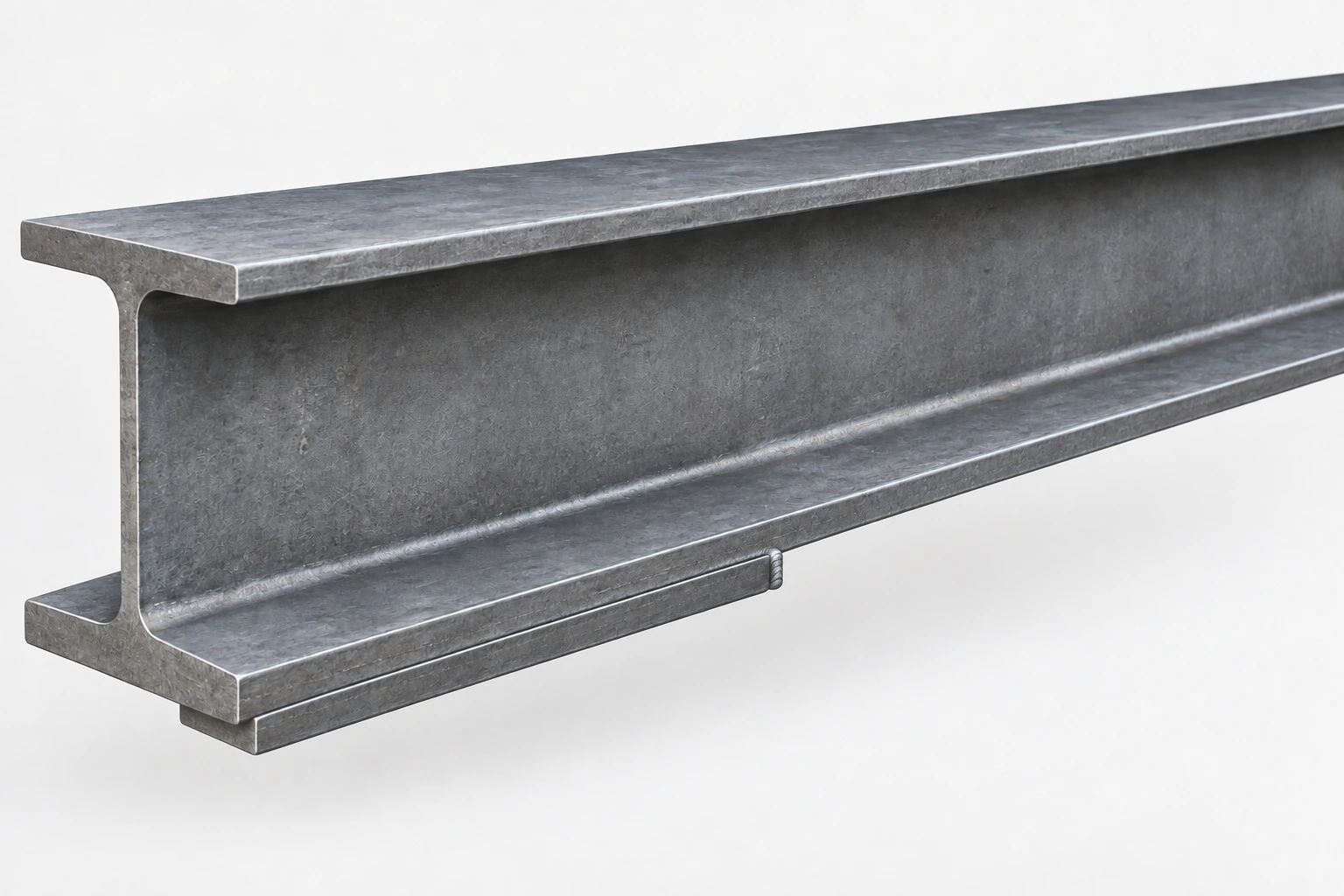

鉛直曲げを受けるトレーラーの主梁を考えます。単純な曲げの見方では、上下の翼縁に大きな長手方向応力が生じ、腹板中央付近の中立軸へ近づくと曲げの垂直応力は小さくなります。下翼縁の補強として、板を追加して溶接するのは理解しやすい方法です。
静的には、断面特性と局部剛性を増やせる場合があります。しかし補強板は必ずどこかで終わります。その終端では、剛性の高い補強区間から低い区間へ短い距離で移り、力の分担が変化します。
さらに、その位置に溶接による形状変化が加わります。元から翼縁にある応力、剛性変化による局部応力、溶接止端の切欠き効果が重なります。追加した鋼材の量だけでは、最終的な疲労性能を判断できない理由です。
SSABは主梁の不要な溶接を減らすことを勧め、腹板や翼縁への補強板が静的耐力には有効でも、疲労には不利になり得ると説明しています。下翼縁への補強板で横方向溶接と剛性勾配を導入する事例では、比較対象の長手方向溶接詳細に対して疲労寿命が少なくとも8分の1になるとの説明があります。[2]
これは、すべての補強板に適用する係数ではありません。「補強すると必ず寿命が87.5%短くなる」と読むのも誤りです。継手の分類と局部応力条件を変えることが、材料追加の利点を上回り得るという設計上の教訓です。
応力範囲に敏感な寿命
一般的な溶接継手のS–N関係の一部では、適用する領域で寿命が応力範囲の3乗に反比例する近似を使います。TWIの設計解説とSSABの支脚事例にも、この傾き3の関係が登場します。[9] [3]
N ∝ 1 / (Δσ)³
Nは破壊までの繰返し数、Δσは応力範囲です。同じ評価曲線と応力の定義を用い、その領域で応力範囲が2倍になると、2³=8により寿命は約8分の1になります。局部応力の変化が寿命へ大きく影響する理由を示す簡略例です。
ただし、別の傾き、限界条件、変動振幅の荷重履歴には、それぞれに適した評価が必要です。上の補強板の詳細比較と、この応力範囲の例を無条件に掛け合わせてはいけません。同じ効果を二重に数えるおそれがあります。
溶接方向は応力方向との関係で評価する
主応力に沿う溶接と、それを横切る溶接は同じではありません。SSABは、下翼縁へ取り付けたブラケットの例で、腹板と翼縁を結ぶ長手方向溶接に対し、寿命が5%未満となる比較も示しています。[1]
この数値も特定の詳細比較であり、横方向溶接を一律に禁止する規則ではありません。方向と荷重条件が継手の厳しさを変えるという意味です。溶接量が増えても、疲労を支配する部位の条件は悪化する場合があります。
重い補強より荷重経路の変更が有効な場合
疲労を目的に設計すると、補強の問いが変わります。どこへ鋼材を加えるかより、どこから構造へ力を入れるかが重要になります。支脚の取付部は、トレーラーに即した例です。
グースネック部は高さの変化によって応力が高くなる領域です。翼縁へ支脚の取付部を溶接すると、梁断面の曲げ応力が高い位置に接合部を置くことになります。SSABは、腹板側の中立軸に近い位置へ取付構造を変更し、疲労上厳しい横方向溶接を避ける設計例を示しています。[3]
重要なのは溶接を太くすることではなく、力を導入する位置と方法を変えることです。サスペンション、ジャッキ、クロスメンバー、ランプ、工具箱、油圧装置などの取付部にも、同じ問いが当てはまります。ブラケット自身が強くても、その荷重を受ける梁や管に疲労上の弱点を作るかもしれません。
中立軸に近いというのは、例示された曲げ荷重で長手方向の応力が低いという意味で、無荷重ではありません。腹板のせん断、局部支圧、ボルト穴、補剛材、取付力は別途確認が必要です。腹板ならどこでも安全に取り付けられるという指示ではありません。
ガセットは力を消すのではなく、伝え方を変える
三角形のガセットは、ブラケットの曲げを抑え、力を分散する場合があります。しかしガセットにも終端があり、急に剛性を高めた部材が高応力域で終われば、そこが新しい局部集中部になる可能性があります。
力は消えず、別の経路へ移ります。ガセットの形状、長さ、終端、溶接方向、剛性変化、主応力との位置関係を、荷重伝達装置として評価する必要があります。装飾的に「頑丈そう」にするものではありません。
高強度鋼だけでは不利な疲労詳細を救えない
高い降伏強度は、静的耐力を保ちながら薄肉化する選択肢を広げます。しかし、断面を減らせば残った材料の使用応力が高くなる場合があります。非溶接母材の改善があっても、同じ溶接詳細では応力集中、残留応力、不完全さが引き続き重要です。
鋼種を上げ、厚さを減らし、静的能力が同等だから耐久性も同等と判断するのは危険です。SSABも、軽量化と同時に疲労上重要な継手を再設計する必要性を示しています。[1] [3] 材料の置換と構造設計を切り離すことはできません。
生産の一貫性も構造耐久性の一部
溶接は接合強度だけでなく、周辺の製造状態も変えます。局部的な加熱と冷却による収縮は、梁、管、ブラケットに変形を生じさせます。SSABのトレーラー向け資料は、実務上、溶接変形が溶接部の静的強度以上に問題となる場合を挙げています。[5]
不要な溶接断面を減らし、入熱、部品合わせ、溶接順序を管理し、過剰な補強を避けることが対策の方向です。追加した溶接長さや大きさが入熱を増やし、変形が取付寸法を変え、無理な組付けが二次応力を生む可能性があります。
ただし、入熱を無条件に小さくしてよいわけではありません。材料、板厚、継手に適した確認済みの施工条件が必要で、不十分な入熱は溶込みや融合などの問題を招く場合があります。目標は最小のビードではなく、必要な有効断面と管理された熱履歴です。
見栄えと疲労性能は同じではない
滑らかなビードでも、疲労上不利な場所にあれば十分とはいえません。評価は位置、形状、荷重、施工品質を組み合わせる必要があります。外観の美しさだけで合否を決めることはできません。
SSABは、アンダーカット、ルート部の不完全さ、融合不良、コールドラップ、亀裂などを疲労に有害な要素として挙げ、重要部位の始終端や滑らかな移行にも注意を促しています。[4] TWIも過度に凸なビードと止端形状の問題を説明しています。[8]
大きな溶接を作れる作業者が一人いるだけでは不十分です。意図した詳細を繰り返し作れる工程が必要になります。
一台の良い試作品から量産へ

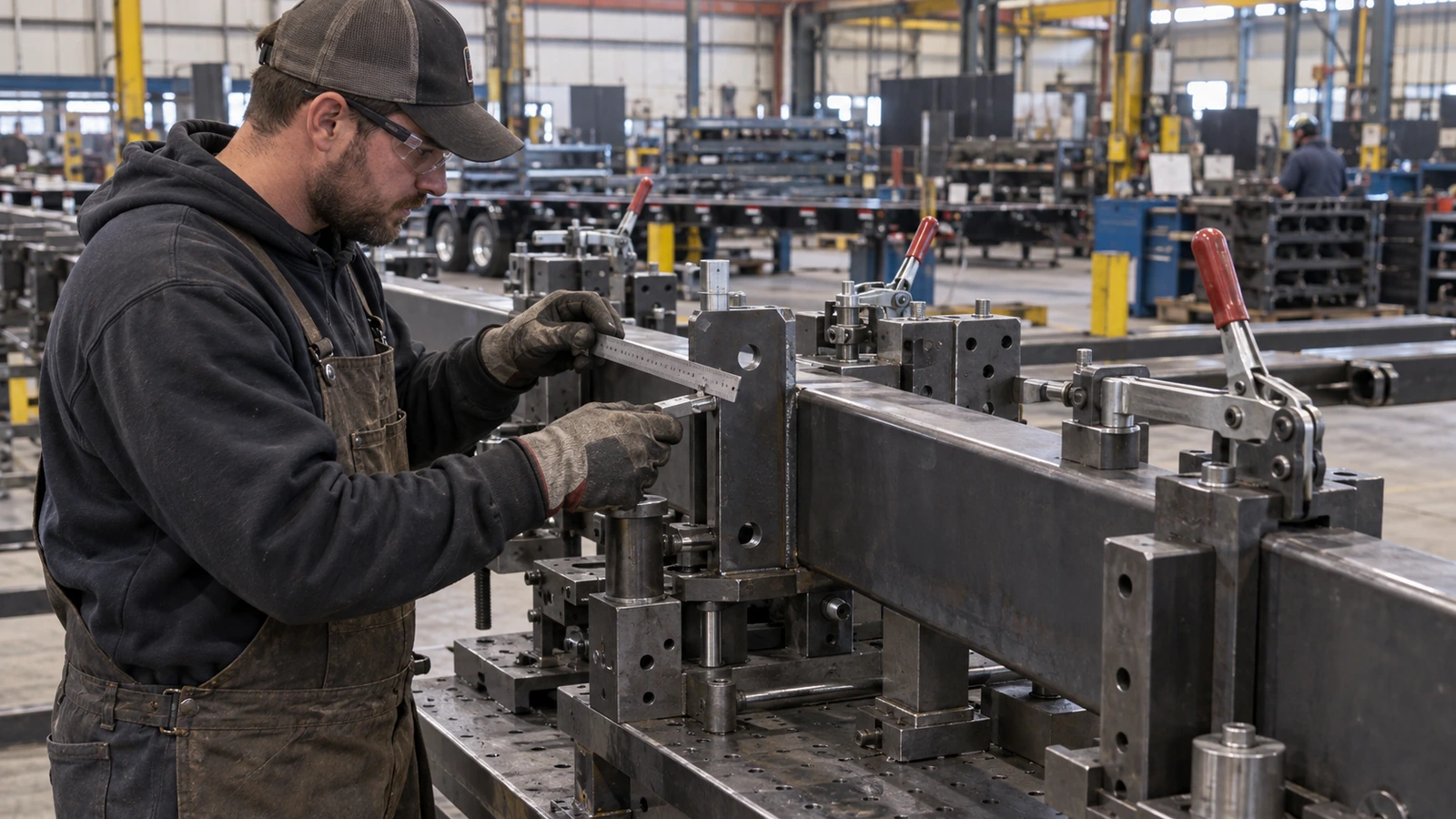

試作品では熟練者が慎重に合わせ、固定し、溶接できても、量産では部品寸法、成形、治具摩耗、変形などがばらつきます。設計上の隙間が一定でなければ、作業者がクランプで閉じたり、溶接金属で埋めたり、順序を変えたり、ビードを大きくしたりするかもしれません。
見た目には完成していても、同じ疲労詳細とは限りません。「意図した接合部を量産で再現できるか」という問いには、公差、位置決め、溶接アクセス、ルート間隔、順序、入熱、変形、始終端、検査、手直しが含まれます。
量産の再現性は、単なる生産効率ではなく、実際の構造が持つ性能の条件です。図面上の形状と出荷品の形状が一致する工程を作ることが、疲労管理につながります。
見える亀裂だけでなく、発生機構を修正する
亀裂を発見すると、損傷部を溶接し、さらに補強板を加えるという修理が思い浮かびます。適切な場合もありますが、元の応力集中を理解しないまま材料を戻すだけでは、同じ問題を残す可能性があります。硬い補強によってピーク応力が元の亀裂位置から補修板の終端へ移り、新たな亀裂が隣で発生することも考えられます。
必要なのは、孤立した製造欠陥なのか、断面不足なのか、溶接品質、取付詳細、使用荷重、変形、腐食減肉、基本的な荷重経路の問題なのかを判断することです。異なる原因に、同じ補強方法が適切とは限りません。
TWIとIIW関連資料は、適切な継手に対する止端研削、TIG処理、ピーニングなどの改善方法を扱います。改善は金属量の増加ではなく、形状や残留応力に作用することで得られます。ただし、適用する手順、作業者の訓練、確認が必要です。[7] [10]
構造亀裂が疑われる場合、使用継続や改造の前に、メーカーと適切な構造・溶接専門家へ相談する必要があります。本稿の図は修理手順ではありません。研削やピーニングで既存の亀裂を隠すことは、対策になりません。
製造時の亀裂と「溶接が足りないように見える」部分
使用前に存在する亀裂は、道路走行による疲労の証拠ではなく、製造上の懸念です。原因は調査が必要で、写真だけから金属学的な機構を確定できません。一方、板の全周が溶接されていないことは、設計上の意図である可能性もあります。
図面を確認せず、欠けているように見える溶接を追加すると、不要な拘束や横方向の詳細を作るおそれがあります。比較すべきなのは金属量の見た目ではなく、実際の継手と承認された設計です。
販売店や使用者による目視確認は重要です。亀裂、著しいアンダーカット、疑わしい融合状態、大きな変形は注意を要します。ただし、大きく連続した美しい溶接が、疲労耐久性の証明になるわけではありません。とくに高応力の主梁翼縁への溶接追加は、元の設計と荷重経路を理解した上で判断すべきです。
OEMと調達部門が仕様にすべきこと
「ヘビーデューティーな溶接」「全面溶接」「大きなビード」というRFQの表現だけでは、工学的な仕様になりません。構造部品では、適用図面と溶接記号、寸法と長さ、継手形状、連続・断続溶接の位置、材料、部品合わせ、始終端、許容する不完全さ、検査などを明確にする必要があります。
高強度鋼では入熱条件も重要です。SSABは過大な入熱が継手の強度と衝撃靭性を低下させる可能性を示し、製品・条件に応じた指針を提供しています。個別鋼種の条件を他の材料へ無条件に転用してはいけません。[6]
調達の目的は、一つの変数を最大化することではなく、設計された継手を繰り返し作らせることです。のど部が支配するなら寸法増加が有効かもしれず、止端が支配するなら滑らかな形状、変形が支配するなら不要な溶接量の削減が重要かもしれません。取付位置の変更が、それら以上の効果を持つ場合もあります。
補強を追加する前の設計質問
力はどこから入るか。応力範囲が最大となる位置はどこか。補強はその応力を減らすか、それとも近くに急な剛性変化を作るだけか。補強はどこで終わるか。新しい溶接は主引張応力を横切るか。より低応力の位置へ移せるか。追加部品なしで形状により荷重を伝えられるか。過大な変形なしに量産できるか。
これらの問いによって、補強は単なる材料追加からシステムの設計へ変わります。軽く見えることは脆弱さの証拠ではなく、重く見えることも耐久性の証拠ではありません。不要な取付部や急変部をなくした良い設計は、むしろ単純に見える場合があります。
サプライヤー比較では工程能力も見る
同じ鋼種と公称溶接寸法を見積もっていても、部品合わせを管理する会社と隙間を金属で埋める会社では、完成する詳細が異なります。低応力域に始終端を配置する会社と終端付近に置く会社、治具と順序で変形を制御する会社と事後修正へ依存する会社でも違いがあります。
疲労上重要な部品では、材料証明と名目寸法だけでなく、図面、工程能力、検査の組み合わせを評価すべきです。トレーラージャッキや取付金具・アクセサリーでも、取付インターフェースを調達時に確認する必要があります。部品定格は受け側シャシーを認証するものではなく、サプライヤーがOEMの承認なしに構造溶接の位置や長さを変更すべきではありません。
疲労の疑問に合った試験を選ぶ
静的な証明荷重試験は、定めた荷重で許容できない永久変形や即時破壊が起きないことを確認します。しかし、それだけで長期疲労寿命は分かりません。引張試験は材料や溶接の性質を、マクロ断面は採取部位の溶込みや融合を確認できますが、全量産品の局部形状や残留応力まで証明するものではありません。
疲労試験にも条件があります。S–N曲線は、特定の詳細、荷重、応力の定義、破壊判定に対応します。公称応力、構造的ホットスポット応力、有効切欠き応力など、手法に合う曲線を用いる必要があります。有限要素解析の生の最大値を、無関係な公称応力曲線へそのまま入れてはいけません。[9] [10]
Telloらの半トレーラー部品に関する研究は、溶接による影響を考慮した数値手法を、車軸支持部の試験と比較して検証しています。材料強度の単純比較以上の評価が必要であることを示す、用途に近い一次研究です。ただし、その手法がすべての車体を自動的に認証するわけではありません。[11]
試験計画では、亀裂を探す位置、受入基準、代表的な量産試験体の選び方も明確にすべきです。特別に仕上げた試作品が、通常の隙間、作業アクセス、手直し条件を代表するとは限りません。試験結果を図面と工程改訂へ結びつければ、後の変更を検証済み構成と比較できます。
応力の移行を滑らかにする
応力を流れに例えると、良い詳細は力の伝達を徐々に変え、悪い詳細は急な形状・剛性変化へ集中させます。穴、止端、横方向取付部、急に終わる補強、交差する溶接、拘束は、その流れを変えます。
すべての集中をなくすことはできません。重要なのは、厳しい局部を大きな繰返し応力から離し、残る詳細を一貫した品質で製造できるようにすることです。溶接を大きくするより減らすこと、取付部を強くするより移すこと、急な補強より緩やかな移行が有効な場合があります。
GOODINの視点:溶接量ではなく局部設計を管理する
トレーラーには溶接が必要であり、多くの場所で補強、取付部、ガセットも必要です。誤りはそれらを使うことではなく、金属量が増えるほど耐久性も比例して高まると思い込むことです。
不規則な荷重を長期間受ける構造では、溶接自身が大きな静的荷重を伝えられるかだけでなく、周囲に疲労上厳しい詳細を作るかが重要です。設計、製造、品質、調達、修理のすべてが、この区別を共有する必要があります。
設計者は荷重経路と剛性変化を管理し、製造部門は合わせ、入熱、変形、形状を制御する。品質部門は実際の破壊機構に関係する不完全さを調べ、調達部門は「もっと溶接」ではなく意図した継手を指定する。修理では亀裂の原因へ対処し、購入者は外観の重厚さだけで品質を判断しないことが必要です。
GOODINの見方は明確です。構造耐久性は溶接金属を最大化することではなく、荷重経路、剛性の移行、疲労上重要な局部を管理することで生まれます。すべての補強に理由があり、すべての溶接に荷重伝達上の役割があり、それを量産で再現できる構造が目標です。
部品図面、取付条件、製造要件を整合させるために、次のOEM部品開発についてGOODINにご相談ください。
