¿Las nuevas luces LED del remolque no funcionan correctamente? Cómo distinguir fallas de cableado, masa y lámpara
En este artículo

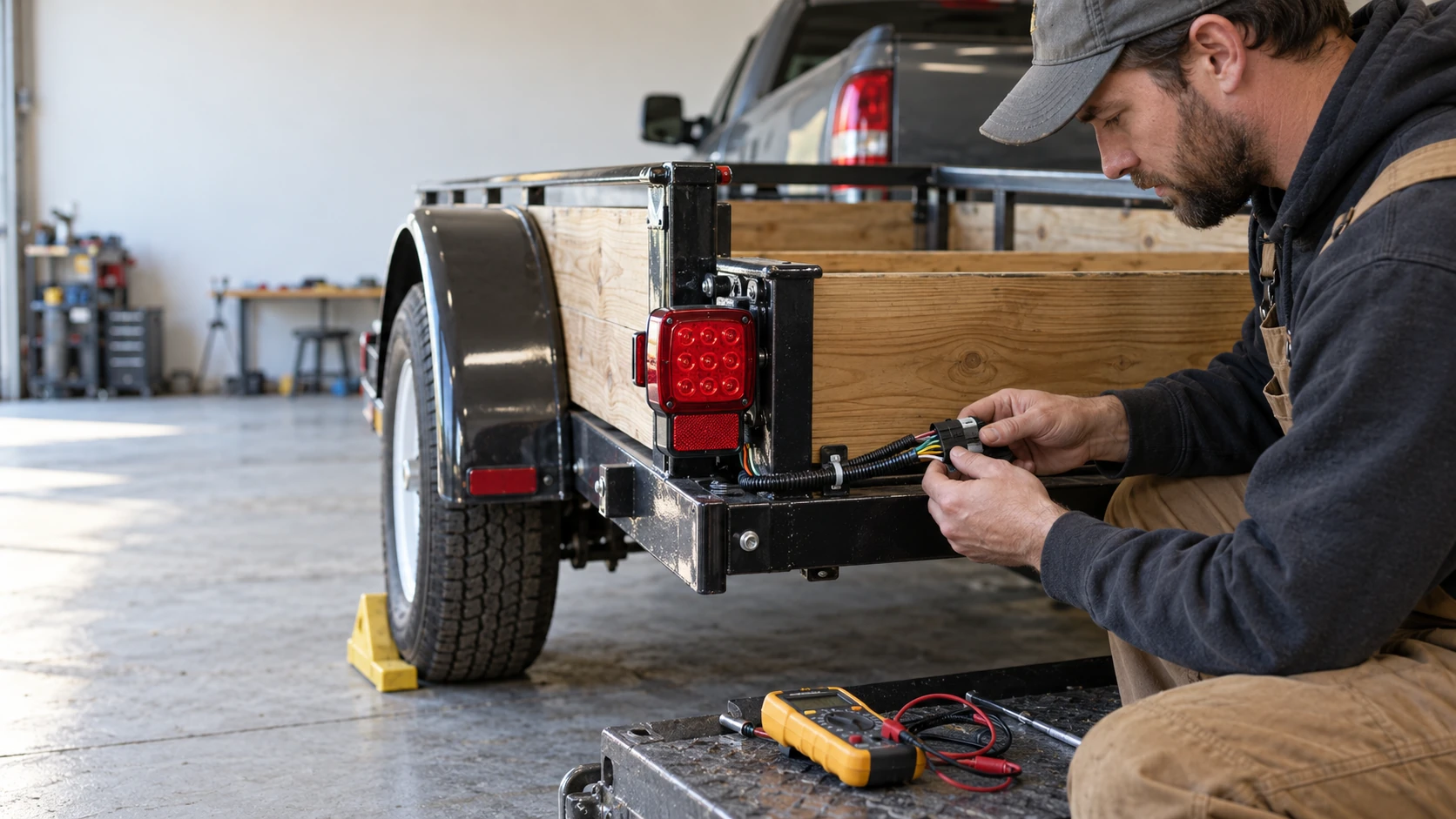

Las luces LED nuevas pueden estar conectadas y aun así funcionar mal. Las luces de posición se encienden, pero las de freno permanecen apagadas. Una direccional hace parpadear ambos lados. Una lámpara brilla con una fuente independiente, pero se atenúa al conectarla al remolque.
La forma más rápida de identificar la causa es dividir la instalación en cinco puntos de prueba: salida del vehículo, enchufe y toma, cables de cada función, retorno de masa y la propia lámpara. Compruebe cada punto con la función afectada activada. El lugar donde una señal correcta se vuelve incorrecta identifica el tramo que necesita atención.
Una luz de posición operativa solo demuestra que su circuito funciona en esas condiciones. No verifica la entrada de freno, la de giro, la asignación de contactos ni la masa con otra carga.
Empiece por el síntoma y siga el circuito
Antes de desconectar nada, anote qué sucede al activar posición, freno, giro izquierdo y giro derecho. Repita las pruebas con las luces de posición encendidas. Esta segunda ronda suele revelar problemas de conexión que no aparecen al probar una sola función.
| Lo que observa | Primera comparación útil | Qué puede indicar el resultado |
|---|---|---|
| No funciona ninguna luz | Salidas de la toma del vehículo y su masa | Si llegan señales utilizables a la conexión |
| Funciona posición, pero no freno | Órdenes de freno y giro en la toma | Orden ausente o falla del lado del remolque |
| Funciona freno, pero no posición | Alimentación de posición desde la toma hasta la lámpara | Dónde se interrumpe esa función |
| Solo funciona un lado | Circuitos equivalentes izquierdo y derecho | Salida, derivación, conexión o lámpara |
| Las luces se atenúan al frenar | Caída de tensión en alimentación y masa durante el síntoma | Restricción que aparece con cargas combinadas |
| Otras luces se encienden o parpadean sin orden | Asignación de funciones y retorno compartido | Alimentaciones cruzadas o masa insuficiente |
| La lámpara falla con una fuente independiente | Terminales indicados, polaridad y tensión | Si la falla permanece en el conjunto |
En pantallas estrechas, desplace la tabla horizontalmente.
Estas observaciones orientan la siguiente medición. Una lámpara tenue puede tener alimentación restringida, mala masa o una falla interna; el brillo por sí solo no distingue la causa.
Prepare una prueba repetible
Estacione de forma segura, aplique el freno de estacionamiento y coloque calzos en las ruedas del remolque. Pida a otra persona que accione los mandos para observar ambas luces traseras sin mover el vehículo. Active expresamente las luces de posición: las luces diurnas no necesariamente alimentan ese circuito del remolque.
Conviene disponer del esquema correcto del conector, multímetro digital, cables de prueba adecuados, comprobador de toma compatible con el vehículo y un cable de masa temporal aislado. Para probar la lámpara por separado también necesita una fuente de corriente continua de la tensión especificada, con limitación de corriente apropiada o fusible en el positivo.
Use la escala de tensión continua para medir circuitos activos. Mantenga las puntas en las entradas de tensión y COM. Las comprobaciones de resistencia y continuidad corresponden a circuitos desconectados y sin alimentación. Utilice adaptadores de prueba cuando sea posible para no abrir los contactos ni perforar el aislamiento.
Mantenga las condiciones constantes. Anote si el encendido está activado, el motor funciona y el remolque está conectado. Cambie una condición cada vez y repita la combinación original que fallaba después de cada reparación.
Paso 1: Verifique las salidas reales del vehículo para el remolque
Desconecte el remolque e identifique en el esquema los contactos de iluminación y masa de la toma. Compruebe la salida del vehículo antes de seguir los cables hacia las lámparas traseras. La guía de instalación de Optronics también empieza una falla total comprobando la conexión del vehículo. Diagnóstico de instalación de Optronics.
Active posición, freno y cada giro por separado. Use un comprobador compatible o mida cada salida documentada respecto a la masa de la toma. Registre si falta la salida o si es continua o intermitente según lo esperado.
En un sistema plano norteamericano convencional de cuatro vías, el patrón funcional es:
| Orden del vehículo | Salidas de iluminación esperadas |
|---|---|
| Luces de posición encendidas | Salida de posición alimentada |
| Pedal de freno presionado | Ambas salidas combinadas de freno/giro alimentadas |
| Giro izquierdo seleccionado | La salida izquierda de freno/giro parpadea |
| Giro derecho seleccionado | La salida derecha de freno/giro parpadea |
En pantallas estrechas, desplace la tabla horizontalmente.
Las luces del propio vehículo pueden funcionar aunque falle una salida del remolque. Sus circuitos pueden tener fusibles, alimentación o convertidor independientes. Si falta una salida, siga las instrucciones del vehículo y del arnés de remolque para ese circuito. Cambiar una lámpara no repara una orden de freno ausente en la toma.
Si varias salidas parecen ausentes al medir contra la masa de la toma, verifique ese retorno respecto a un negativo del vehículo confirmado como correcto. Una masa defectuosa en la toma puede hacer que varias alimentaciones sanas parezcan ausentes.
Considere la detección de remolque en vehículos con control electrónico. Algunos módulos necesitan reconocer una carga antes de proporcionar la salida esperada. Una lectura con la toma vacía o un comprobador de pequeños indicadores puede requerir confirmación mediante el procedimiento del fabricante o un simulador aprobado.
Resultado: si una salida necesaria falla en la prueba correcta del vehículo, continúe en ese lado. Si todas pasan, avance al conector. Si funcionan sin el remolque, pero caen al conectarlo, investigue carga, cortocircuito en el remolque, resistencia de alimentación o masa y protección del módulo antes de atribuir la falla a un lado.

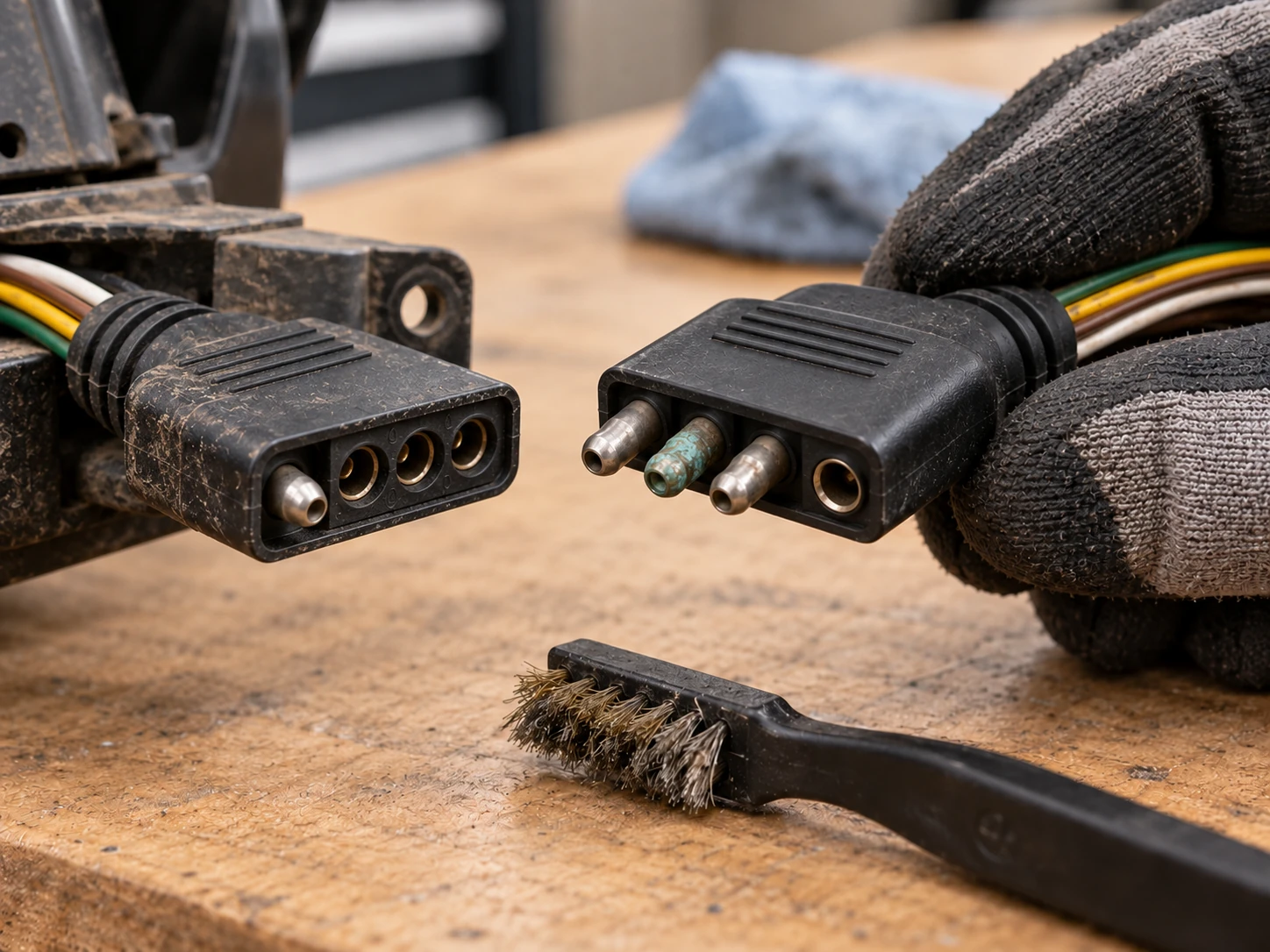

Paso 2: Inspeccione enchufe, toma y adaptadores
Un conector puede encajar mecánicamente aunque un contacto apenas toque. Desconecte la alimentación antes de abrirlo o limpiarlo. Busque agua, depósitos verdes o blancos, contactos oscurecidos, pines doblados, terminales flojos y cables que se salen por la entrada.
Inspeccione ambas mitades. Limpiar el enchufe del remolque no repara una toma dañada en el vehículo. Compruebe cada adaptador por separado, incluida la masa y los terminales dentro de la carcasa.
Elimine la contaminación con un método adecuado para el conector y deje secar las piezas. Sustituya contactos que hayan perdido recubrimiento, presión de sujeción o integridad. La corrosión puede avanzar bajo el aislamiento; un terminal aparentemente limpio sobre un conductor deteriorado puede seguir necesitando sustitución.
Conecte por completo y repita la función afectada. Si mover suavemente el enchufe con el conjunto detenido cambia el síntoma, revise la retención de terminales y la presión de contacto. Esto localiza una zona de conexión intermitente, pero no identifica el terminal sin más pruebas.
Cuando exista acceso de prueba adecuado, compare la tensión de la misma función inmediatamente antes y después de la conexión con la lámpara funcionando. Una pérdida concentrada en ese contacto apunta al conector. Incluya también el contacto de retorno.
Proteja la reparación según el fabricante del conector. La grasa dieléctrica ayuda a excluir humedad, pero no sustituye un contacto metálico limpio y firme ni restaura un conductor corroído. Aplíquela en los lugares y cantidades adecuados al diseño.
Resultado: si la señal es correcta en la toma y falla justo después del enchufe o adaptador, repare esa conexión. Si sigue siendo correcta, avance por el cable de la función afectada hacia la lámpara.
Paso 3: Siga cada función, no solo los colores
Confirme qué hace realmente cada conductor. En una conexión plana estadounidense estándar de cuatro vías, blanco es masa, marrón es posición, amarillo es freno/giro izquierdo y verde es freno/giro derecho. Estas asignaciones figuran en la guía de cableado de CURT.
La tabla describe un sistema de conexión, no los colores de todas las lámparas de repuesto. Una lámpara puede usar otros colores o un conector moldeado con terminales numerados. Vincule la función comprobada del remolque con la entrada documentada de la lámpara.
Por qué cuatro contactos pueden tener más de cuatro cables
La cantidad de conductores no siempre equivale a la cantidad de funciones. Un arnés puede dividir el circuito de posición en ramas izquierda y derecha o llevar retornos separados de varias lámparas. Una reparación anterior también puede haber añadido otra rama.
Si un enchufe de cuatro pines tiene siete cables detrás, identifique el destino de cada uno antes de reconectarlo. Con el sistema aislado, siga las ramas y márquelas por función. Varios cables pueden compartir legítimamente una función, pero contarlos no permite confirmarlo.
Cuando funciona el freno, pero no la posición
Compruebe la salida de posición en la toma, después a la salida del enchufe, en la siguiente unión accesible y en la entrada de la lámpara. En un sistema convencional de cuatro vías, un freno operativo no comprueba la alimentación marrón independiente de posición.
Si fallan simultáneamente las dos luces traseras de posición y las luces de contorno, revise primero su alimentación común. Si las de contorno funcionan y falla solo una posición trasera, avance hacia su rama, conector y entrada de posición.
Cuando funciona la posición, pero no el freno
Compruebe las salidas de freno/giro durante una orden real de frenado. Compárelas después con el giro. En el sistema combinado convencional, la entrada brillante de cada lado sirve tanto para frenar como para señalizar.
Si esa lámpara parpadea con fuerza al girar, pero nunca responde al freno, su entrada brillante ya ha demostrado funcionar durante el giro. Verifique la salida de la orden de freno y el convertidor antes de reemplazarla. Confirme que parpadeaba esa misma función brillante y no una entrada de posición cruzada.
Con freno y giro simultáneos, el sistema combinado convencional hace parpadear el lado seleccionado y mantiene el freno en el contrario. Los sistemas con freno e intermitentes separados necesitan su propia tabla. En conectores de siete vías, la salida de los frenos eléctricos de las ruedas es además distinta de las salidas de las luces de freno.
Cuando falla un giro o un solo lado
Compare la salida correspondiente en la toma y en la lámpara afectada. Tensión correcta en la toma y ausente en la lámpara apunta al enchufe, empalme o cable intermedio. Una salida izquierda ausente no exige buscar en la rama derecha.
Si la tensión llega correctamente, continúe con el retorno y la lámpara. Un pitido de continuidad en un cable aislado ayuda a seguirlo, pero no demuestra que una conexión parcialmente corroída pueda soportar la carga de funcionamiento.
Resultado: localice el último punto accesible donde la función ordenada es correcta y el primero donde deja de serlo. Inspeccione el tramo intermedio y vuelva a comprobar toda la función tras repararlo.

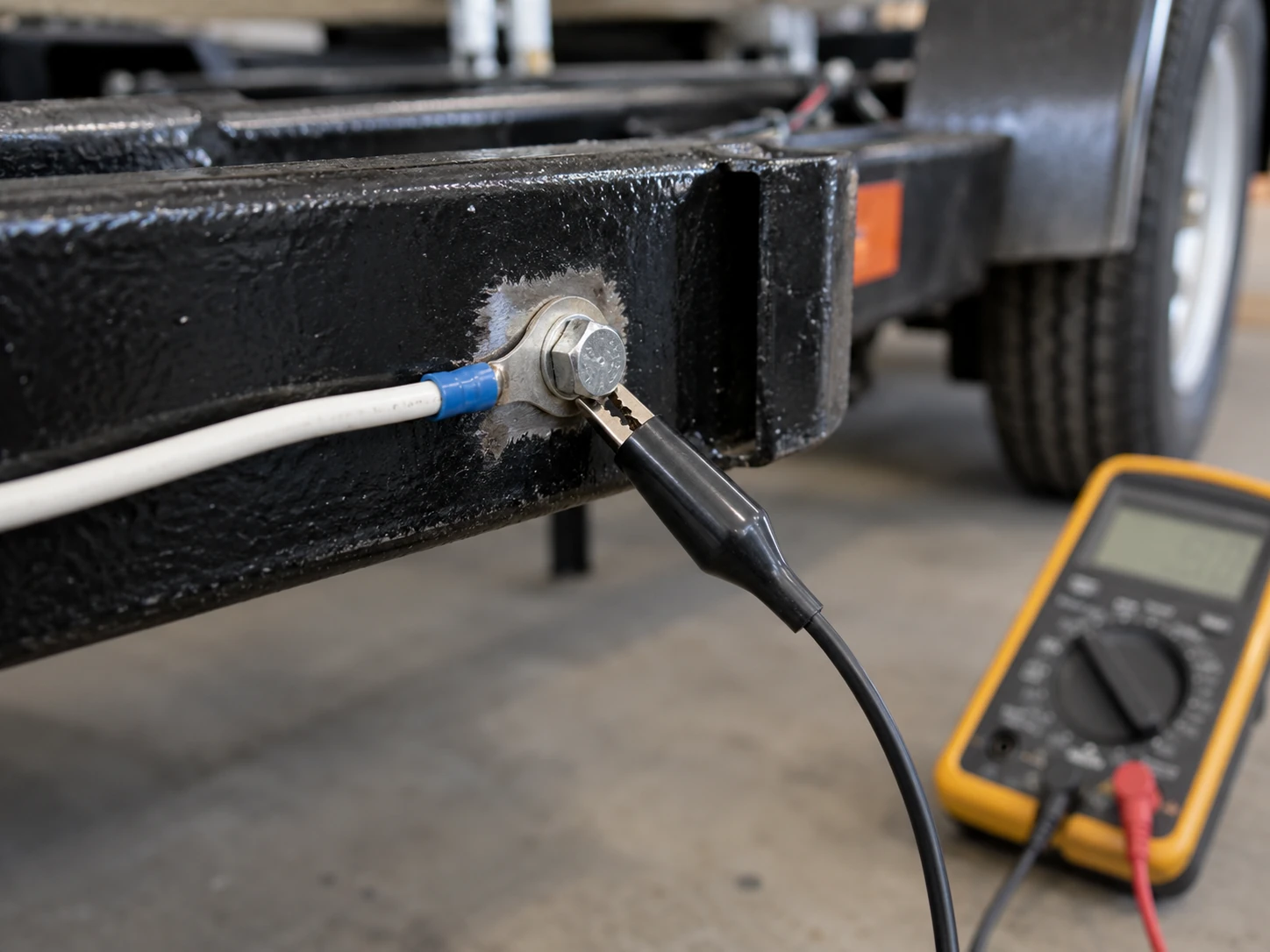

Paso 4: Pruebe todo el retorno de masa bajo carga
Cada lámpara necesita un retorno al negativo de la fuente. Según la instalación, puede utilizar un cable dedicado, el bastidor o ambos. Sígalo desde la lámpara, pasando por la conexión del remolque, hasta el retorno del vehículo.
Una masa en la lanza no garantiza la masa de todas las lámparas. Pintura bajo un terminal, soporte flojo, espárrago corroído o unión poco fiable de un bastidor plegable pueden interrumpir el recorrido más atrás. Un cable dedicado también necesita buenas conexiones en ambos extremos.
Use un retorno temporal para comprobar el tramo sospechoso
Conecte un puente aislado de capacidad adecuada entre la masa identificada de la lámpara y un retorno verificado. Haga las conexiones sin alimentación, asegure el cable lejos de piezas móviles y repita la función afectada.
Elija la referencia para responder una pregunta concreta. Conectar al bastidor cercano prueba un tramo diferente de conectar a un retorno verificado junto al conector del remolque. Una zona pintada o situada tras la misma unión sospechosa no ofrece una comparación independiente.
Si la lámpara vuelve a funcionar, revise el retorno que acaba de puentear. Si no cambia, siga comprobando alimentación y lámpara; el resultado solo es válido si ambas conexiones de prueba son firmes. Mantenga cualquier cable directo al negativo de batería lejos del motor y no arranque el motor con una masa temporal de iluminación conectada.
Mida la pérdida mientras se manifiesta la falla
Con corriente circulando por el circuito, mida entre la masa de la lámpara y el negativo de referencia verificado. Así mide la pérdida del retorno. Mida el positivo por separado, desde el lado de suministro de la alimentación afectada hasta su entrada en la lámpara.
Fluke explica que una prueba de caída de tensión necesita corriente: un circuito sin carga no muestra las mismas restricciones. Su orientación general, cuando no hay límites específicos del equipo, indica 0,10 V en una conexión de masa. Aplique primero las especificaciones del vehículo y la lámpara; evalúe cada tramo sin convertir una cifra en límite universal de todo el remolque. Guía de caída de tensión de Fluke.
Como ejemplo, una alimentación estable mide 12,5 V respecto a un negativo verificado y la masa de la lámpara conectada mide 1,5 V respecto al mismo punto. Quedan aproximadamente 11,0 V entre los terminales de la lámpara. La masa consume parte de la tensión disponible. Son lecturas ilustrativas, no límites de aceptación.
Desplace una punta por las conexiones accesibles del retorno manteniendo la carga. Un cambio marcado a través de una unión ayuda a localizar la restricción. Un circuito abierto sin corriente debe repararse antes de efectuar una comparación válida bajo carga.
Por qué las luces se atenúan o interactúan al frenar
Frenar añade otra condición de funcionamiento. Un retorno compartido deficiente puede soportar una función, pero perder más tensión con varias lámparas encendidas. Según su electrónica, los conjuntos LED pueden atenuarse, parpadear o apagarse.
En ciertos circuitos interconectados, una mala masa también permite recorridos de corriente no deseados a través de otra función. Una posición puede reaccionar al giro o varias luces cambiar juntas. Los cables cruzados y los contactos contaminados pueden producir síntomas similares.
Repita la combinación que desencadena el problema y compruebe el retorno y la entrada de la función que debería estar inactiva. Si restaurar el retorno elimina la interacción, hay evidencia útil de una falla de masa. Si la entrada equivocada sigue alimentada con buen retorno, revise la asignación de contactos y las uniones compartidas.
Cómo reparar la masa después de localizar la falla
Siga el diseño de la lámpara y el arnés para la reparación definitiva. Conecte la masa dedicada al circuito o punto indicado. Si el diseño utiliza el bastidor, fije el terminal sobre metal de contacto sano y proteja la unión contra la corrosión. Proporcione las uniones equipotenciales o retornos dedicados especificados en secciones plegables y basculantes. Una lámpara montada en una goma o soporte pintado puede necesitar su propio retorno: su ubicación de montaje no completa el circuito por sí sola.
Resultado: un puente de retorno eficaz y una pérdida excesiva bajo carga respaldan reparar la masa. Un retorno correcto con alimentación que desaparece dirige la atención al positivo. Si las condiciones en la lámpara son correctas, avance a su prueba independiente.

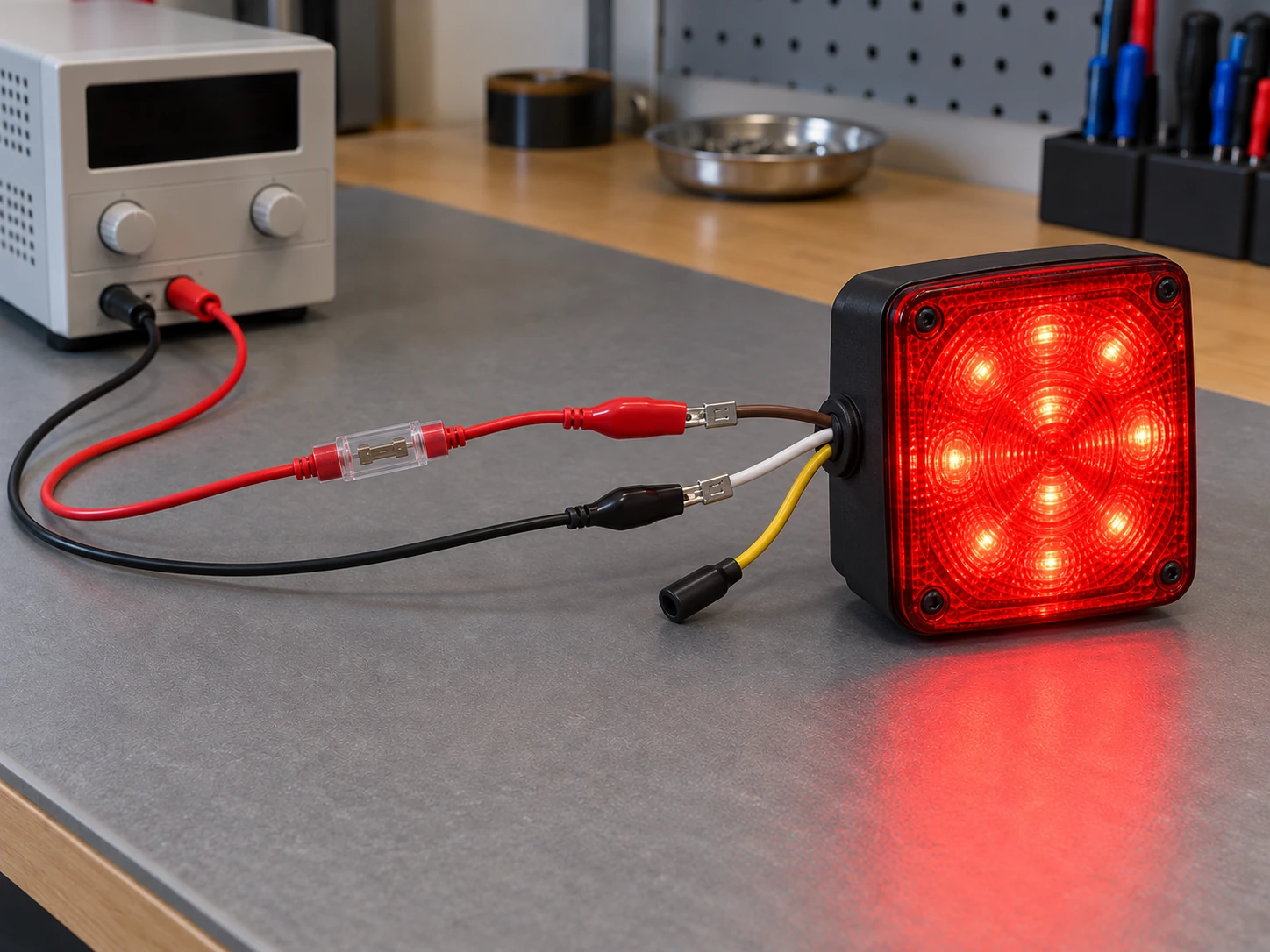

Paso 5: Pruebe la lámpara LED por separado
Desconéctela del arnés para que la fuente de prueba no alimente el módulo del vehículo u otro circuito. Identifique masa, entradas, tensión nominal y polaridad según sus instrucciones.
Use corriente continua estable a la tensión especificada, con limitación de corriente o fusible positivo dimensionado para el cableado de prueba y la lámpara. Una batería puede servir si incorpora esa protección. Un cargador de características desconocidas no sustituye adecuadamente una fuente de prueba.
Conecte la masa al negativo. Aplique positivo protegido a una entrada documentada cada vez. Si existen entradas separadas de posición y freno/giro brillante, verifique ambas y la diferencia prevista de brillo. Pruebe entradas simultáneas solo según permitan las instrucciones.
Mida la tensión en la conexión real de la lámpara mientras funciona. Tensión correcta en la batería no garantiza tensión correcta a través de una pinza floja o un cable de salida dañado.
El mismo método sirve al instalar una luz LED GOODIN de 4 pulgadas: use la información suministrada sobre funciones y terminales del conjunto concreto. Confirme las conexiones antes de aplicar alimentación.
Interprete los resultados con cuidado:
- Todas las funciones especificadas funcionan por separado: vuelva a alimentación, retorno, conector o compatibilidad con el vehículo.
- Una función especificada falla repetidamente: inspeccione su cable de salida y terminal. Con alimentación y retorno correctos en el conjunto, la lámpara pasa a ser la causa probable.
- Una lámpara equivalente y en buen estado funciona en la misma prueba: compare la sospechosa sin cambiar el montaje. Una falla que sigue al conjunto refuerza el diagnóstico.
- El resultado cambia al mover un cable de prueba: repare la conexión de prueba antes de concluir.
Una lámpara nueva puede estar defectuosa, pero la prueba independiente aporta una razón para reemplazarla. También evita confundir un conector dañado o una entrada ausente con una falla del conjunto LED.
Paso 6: Compruebe la compatibilidad LED si los circuitos pasan las pruebas
Si las lámparas funcionan por separado y las alimentaciones y retornos instalados son correctos, investigue la respuesta del vehículo a la carga LED. Algunas pistas son giro acelerado, aviso de lámpara fundida, destellos breves estando apagadas o problemas de detección del remolque surgidos tras la conversión.
HELLA documenta módulos que supervisan las cargas de iluminación y detectan LED de bajo consumo. La compatibilidad depende de la combinación de módulo y lámpara, no solo de que ambos se anuncien como compatibles con LED. Módulos de remolque HELLA.
Siga la solución respaldada por el fabricante del vehículo o del arnés: módulo adecuado, adaptador aprobado o configuración indicada. Una resistencia de carga modifica la corriente y genera calor; sus valores, instalación y efecto sobre la detección de fallas deben corresponder a la aplicación.
No elija una resistencia solo porque la lámpara parpadea. Un terminal flojo también lo hace. Confirme la alimentación ordenada, el retorno y la prueba independiente antes de considerar una incompatibilidad.
En salidas pulsadas o electrónicas, un multímetro básico puede mostrar un promedio en lugar de la forma de onda completa. Compare según el procedimiento del fabricante y con equipo adecuado antes de interpretarlo como una pérdida normal de alimentación.
Use el esquema correspondiente a su mercado
La secuencia de diagnóstico sirve en distintos mercados, pero los contactos deben corresponder a la instalación. El ejemplo estadounidense de cuatro vías también se aplica a muchos remolques ligeros canadienses con ese sistema. Un conector de siete vías necesita su propio esquema y la vista correcta: contactos o entrada de cable.
En el Reino Unido, freno y giro suelen estar separados; las alimentaciones de posición izquierda y derecha también pueden ser independientes. La guía de 13 pines de Ryder identifica un contacto de freno dedicado y contactos de posición separados. Guía de 13 pines de Ryder Towing.
En Australia y Nueva Zelanda también se necesita el diagrama del conector real. La guía australiana de NARVA ilustra kits redondos y planos de siete pines y prueba posición, frenos y giros conjuntamente para verificar funcionamiento y masa. No traslade el sistema norteamericano combinado a un conector cableado según la norma local. Guía de instalación NARVA.
La regla práctica es identificar función y vista antes de medir o reconectar un terminal. Un enchufe parecido o un color conocido no bastan.
Termine la reparación repitiendo las mismas pruebas
Repare el tramo identificado y repita el síntoma original. Use conexiones automotrices adecuadas, restablezca sellado y alivio de tensión y sujete el arnés para que dirección, suspensión o movimiento del remolque no lo tensen.
Realice las verificaciones finales en este orden:
- Solo posición y luces de contorno.
- Solo frenos.
- Giro izquierdo y luego derecho.
- Posición con frenos.
- Posición con cada giro.
- Frenos con cada giro según el diseño del sistema.
- Emergencia y demás funciones instaladas.
Observe ambos lados para detectar brillo inestable o interacciones. Vuelva a comprobar conector y uniones reparadas moviendo suavemente el arnés con el conjunto detenido. Retire los cables temporales antes de remolcar.
Preguntas frecuentes
¿Por qué funciona el freno del remolque, pero no la posición?
En un sistema convencional de cuatro vías, posición utiliza una alimentación distinta de los circuitos combinados de freno/giro. Compruébela en la toma y sígala hasta la lámpara. Un freno operativo no verifica la entrada de posición ni sus derivaciones.
¿Una mala masa puede afectar solo a una lámpara?
Sí. Una falla del retorno compartido afecta a varias, mientras que una mala conexión local puede afectar solo a ese conjunto. Compare un retorno temporal verificado con el original mientras aparece el síntoma.
¿Por qué las luces se atenúan al frenar?
Una alimentación o retorno compartido con resistencia puede perder más tensión con la carga combinada. Mida ambos con posición encendida y freno aplicado. Si las condiciones en la lámpara siguen siendo correctas, continúe con su prueba independiente.
¿Cómo pruebo las luces del remolque con una batería?
Aísle la lámpara del arnés, confirme tensión y terminales, conecte masa al negativo y use un positivo con fusible adecuado para cada entrada documentada. Evalúe la lámpara después de verificar las conexiones bajo carga.
¿Cuándo debo sustituir la lámpara LED?
Sustituya o repare el conjunto si la falla permanece con una fuente independiente verificada de la tensión correcta y la entrada y el retorno bien conectados. Si funciona por separado, resuelva instalación o compatibilidad antes de montar otra lámpara.
