مصابيح LED الجديدة للمقطورة لا تعمل بصورة صحيحة؟ كيف تميّز أعطال الأسلاك والتأريض والمصباح

ابدأ بالعرض ثم تتبّع الدائرة

قبل فصل أي شيء، سجّل ما يحدث عند تشغيل مصابيح الموضع والفرامل والانعطاف الأيسر والأيمن. كرر الاختبارات مع إبقاء مصابيح الموضع مضاءة. تكشف الجولة الثانية غالباً مشكلة اتصال لا تظهر عند اختبار وظيفة واحدة.

على الشاشات الضيقة، مرّر الجدول أفقياً.

تحدد هذه الملاحظات القياس التالي. قد تنتج الإضاءة الخافتة عن ضعف التغذية أو التأريض أو عطل داخلي؛ السطوع وحده لا يميز السبب.

جهّز اختباراً يمكن تكراره

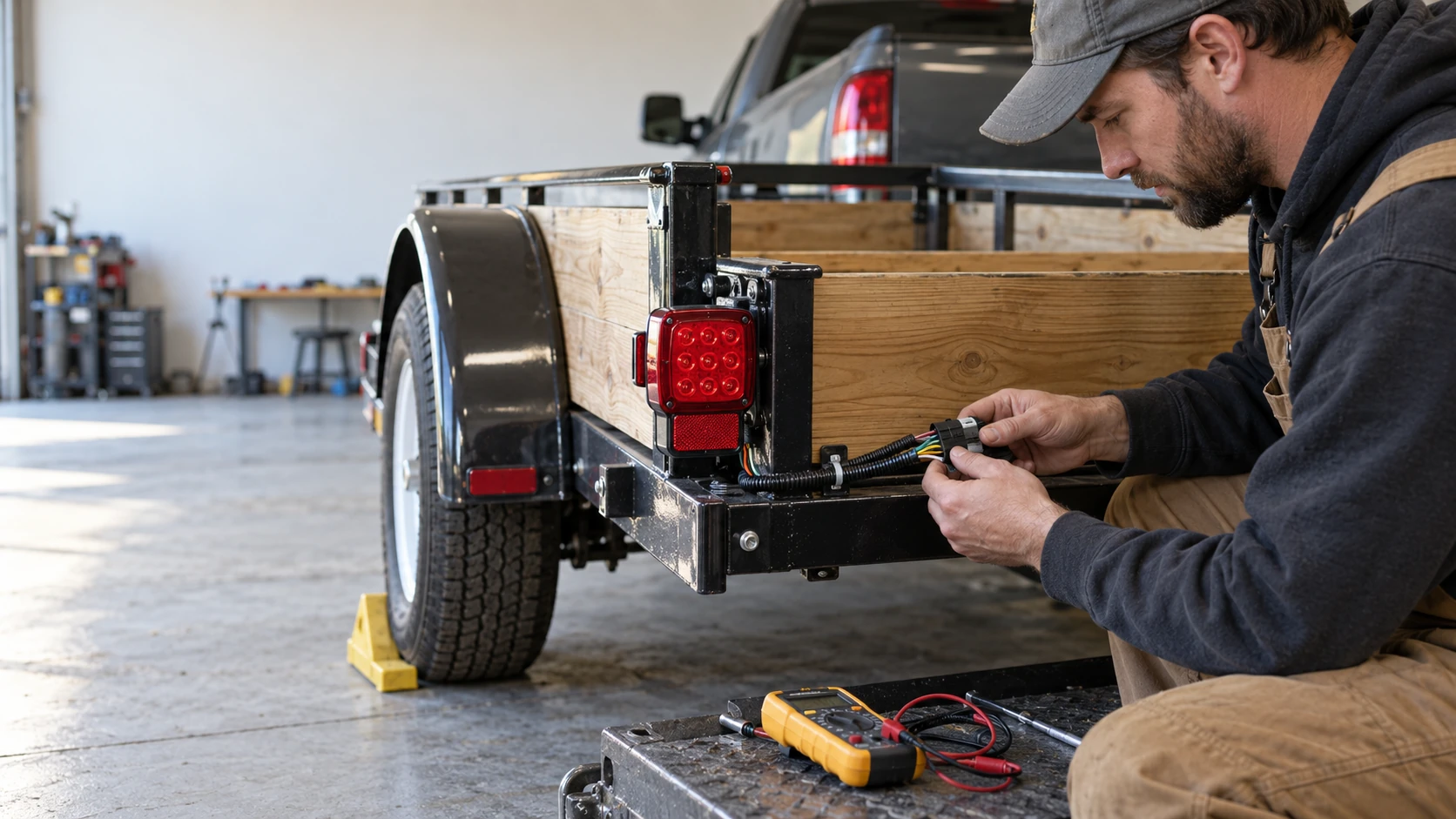

أوقف المركبة بأمان، وفعّل فرامل الوقوف، وضع مصدّات أمام عجلات المقطورة وخلفها حسب الحاجة. اطلب من مساعد تشغيل أدوات التحكم لتراقب المصباحين الخلفيين دون تحريك المركبة. شغّل مصابيح الموضع عمداً؛ فمصابيح القيادة النهارية لا تشغّل بالضرورة دائرة موضع المقطورة.

تشمل الأدوات المفيدة مخطط الموصل الصحيح، ومقياساً رقمياً متعدد الوظائف، ووصلات اختبار مناسبة، وفاحص مقبس متوافقاً مع المركبة، وسلك تأريض مؤقتاً معزولاً. يحتاج اختبار المصباح المستقل أيضاً إلى مصدر تيار مستمر بجهده المحدد مع تحديد تيار مناسب أو مصهر في السلك الموجب.

استخدم وضع قياس الجهد المستمر للدوائر الحية. ضع المجسين في منفذي الجهد والمشترك COM. اختبارات المقاومة والاستمرارية تُجرى على دوائر مفصولة وغير مزودة بالطاقة. استخدم وصلات قياس وسيطة متى أمكن لتجنب توسيع أطراف الموصل أو ثقب العازل.

حافظ على ثبات ظروف الاختبار. سجّل حالة الإشعال والمحرك واتصال المقطورة. غيّر شرطاً واحداً كل مرة، ثم أعد مجموعة التشغيل التي أظهرت الخلل بعد كل إصلاح.

الخطوة 1: تحقّق من مخارج مركبة السحب الفعلية للمقطورة

افصل المقطورة وحدد أطراف الإضاءة والتأريض في مقبس المركبة من المخطط. افحص خرج المركبة قبل تتبع الأسلاك نحو المصابيح الخلفية. تبدأ إرشادات Optronics أيضاً بفحص اتصال المقطورة في المركبة عند تعطل الإضاءة كلها. دليل Optronics لتشخيص التركيب.

شغّل الموضع والفرامل وكل إشارة انعطاف منفردة. استخدم فاحص مقبس متوافقاً أو قِس كل خرج إضاءة موثق بالنسبة إلى أرضي المقبس. سجّل ما إذا كان الخرج غائباً أو ثابتاً أو وامضاً كما ينبغي.

في نظام أمريكا الشمالية المسطح التقليدي ذي الأطراف الأربعة، يكون النمط الوظيفي كالتالي:

على الشاشات الضيقة، مرّر الجدول أفقياً.

قد تعمل مصابيح المركبة نفسها بينما يتعطل خرج المقطورة. فقد تكون لهذه الدوائر مصهرات أو تغذية أو محوّل منفصل. إذا غاب خرج، فاتبع تعليمات المركبة وضفيرة السحب الخاصة بتلك الدائرة. تبديل مصباح المقطورة لا يصلح أمر فرملة غائباً عند المقبس.

إذا بدت عدة مخارج غائبة عند القياس بالنسبة إلى أرضي المقبس، فافحص هذا المسار مقابل نقطة سالبة مؤكدة بالمركبة. قد يجعل عطل تأريض المقبس عدة خطوط تغذية سليمة تبدو بلا خرج.

راعِ اكتشاف المقطورة في المركبات ذات التحكم الإلكتروني. تحتاج بعض الوحدات إلى حمل تتعرف إليه قبل توفير الخرج المتوقع. لذلك قد يلزم تأكيد قراءة المقبس الفارغ أو الفاحص ذي المؤشرات الصغيرة بإجراء الشركة المصنعة أو بمحاكي معتمد.

الخطوة 2: افحص القابس والمقبس وأي مهايئ

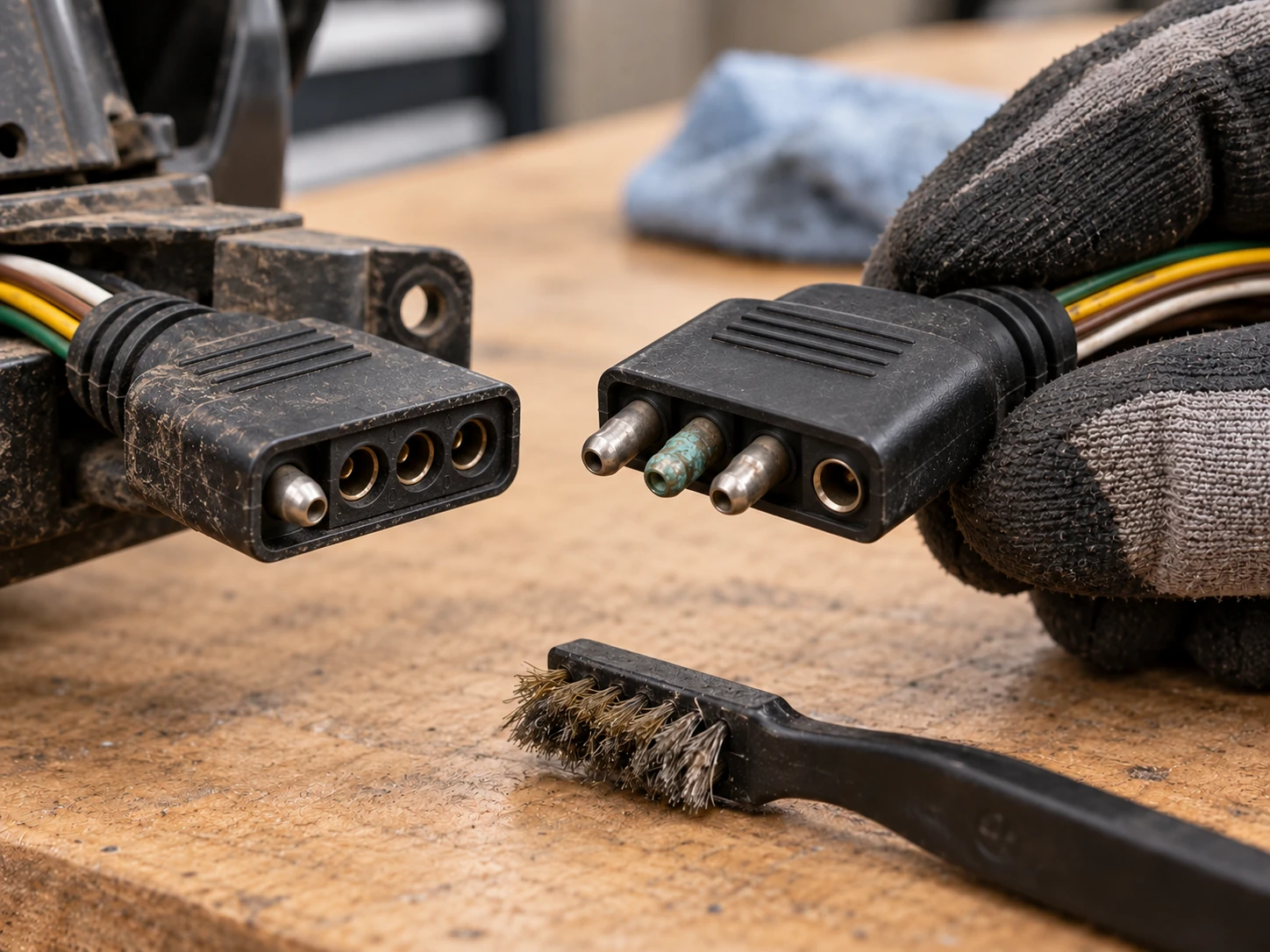

قد يركب الموصل ميكانيكياً بينما يكاد أحد أطرافه لا يلامس الطرف المقابل. افصل الطاقة قبل فتحه أو تنظيفه. ابحث عن ماء، ورواسب خضراء أو بيضاء، وأطراف داكنة أو مثنية أو مرتخية، وأسلاك تنسحب عند مدخل الكابل.

افحص نصفي الاتصال. تنظيف قابس المقطورة لا يصلح مقبس المركبة التالف. افحص كل مهايئ منفرداً، بما يشمل طرف التأريض والأطراف خلف غلافه.

أزل التلوث بطريقة مناسبة للموصل واترك الأجزاء تجف. استبدل الأطراف التي فقدت طلائها أو قوة تلامسها أو سلامتها الميكانيكية. قد يمتد التآكل تحت العازل؛ لذلك قد يلزم استبدال طرف يبدو نظيفاً لكنه متصل بسلك متدهور.

أعد التوصيل بالكامل وكرر الوظيفة المتأثرة. إذا غيّر تحريك القابس برفق أثناء توقف المجموعة العرض، فافحص تثبيت الأطراف وضغط التلامس. يحدد ذلك منطقة اتصال متقطع، لكنه لا يحدد الطرف دون اختبار إضافي.

عند توفر نقاط قياس مناسبة، قارن جهد الوظيفة نفسها قبل الاتصال وبعده مباشرة أثناء عمل المصباح. فقد يتركز هبوط الجهد عبر طرف الموصل فيشير إليه. ضمّن طرف العودة أيضاً في المقارنة.

احمِ الوصلات بعد الإصلاح حسب تعليمات مصنع الموصل. يساعد الشحم العازل على منع الرطوبة، لكنه لا يعوض التلامس المعدني النظيف والمحكم ولا يعيد موصلاً متآكلاً إلى حالته. استخدمه في المواضع وبالكميات المناسبة للتصميم.

الخطوة 3: تتبّع كل وظيفة، لا ألوان الأسلاك وحدها

تحقق مما يفعله كل موصل فعلياً. في النظام الأمريكي المسطح القياسي الرباعي، الأبيض للتأريض، والبني للموضع، والأصفر للفرامل/الانعطاف الأيسر، والأخضر للفرامل/الانعطاف الأيمن. يوثق دليل CURT لأسلاك المقطورة هذه التوزيعات.

هذا وصف لنظام موصل، وليس قاعدة لألوان كل مصباح بديل. قد يستخدم المصباح ألواناً مختلفة أو موصلاً مصبوباً بأطراف مرقمة. طابق وظيفة المقطورة المتحقق منها مع مدخل المصباح الموثق.

لماذا قد تتصل أربعة أطراف بأكثر من أربعة أسلاك؟

عدد الموصلات لا يساوي دائماً عدد الوظائف. فقد تتفرع دائرة موضع واحدة إلى اليسار واليمين، أو تحمل الضفيرة مسارات عودة منفصلة لمصابيح متعددة. وقد يكون إصلاح سابق قد أضاف فرعاً.

إذا وجدت سبعة أسلاك خلف قابس رباعي، فحدد وجهة كل سلك قبل إعادة التوصيل. اعزل النظام وتتبع الفروع ووسمها بوظائفها. يمكن أن تشترك عدة أسلاك بصورة صحيحة في وظيفة واحدة، لكن عددها وحده لا يثبت ذلك.

عندما تعمل الفرامل ولا تعمل مصابيح الموضع

افحص خرج الموضع عند المقبس، ثم مخرج القابس، ثم أقرب وصلة متاحة، ثم مدخل المصباح. في النظام الرباعي التقليدي، لا يثبت عمل الفرامل سلامة سلك تغذية الموضع البني المنفصل.

إذا تعطلت مصابيح الموضع الخلفية وعلامات التحديد معاً، فابدأ بتغذيتها المشتركة. وإذا عملت علامات التحديد وتعطلت وظيفة الموضع في مصباح خلفي واحد، فاتجه إلى فرعه وموصله ومدخل الموضع.

عندما تعمل مصابيح الموضع ولا تعمل الفرامل

افحص خرجي الفرامل/الانعطاف مع أمر فرملة فعلي، ثم قارنهما بتشغيل الانعطاف. في النظام المدمج التقليدي، يخدم المدخل الساطع في كل جانب الفرامل والإشارة معاً.

إذا ومض المصباح بقوة للانعطاف ولم يستجب للفرامل، فقد أثبت مدخله الساطع عمله أثناء اختبار الإشارة. تحقّق من خرج أمر الفرملة وسلوك المحوّل قبل استبدال المصباح. تأكد أيضاً من أن الوظيفة الساطعة نفسها كانت تومض، لا مدخل موضع موصولاً خطأ.

عند الجمع بين الفرملة والانعطاف في النظام المدمج التقليدي، يومض الجانب المختار ويبقى الجانب الآخر مضاءً للفرملة. تحتاج الأنظمة ذات الفرامل والإشارات المنفصلة إلى جدول وظائف خاص بها. وفي موصل سباعي، تكون تغذية فرامل العجلات الكهربائية دائرة مختلفة عن مخارج مصابيح الفرامل.

عندما تتعطل إشارة واحدة أو جانب واحد

قارن الخرج المقابل عند مقبس المركبة وعند المصباح المتأثر. وصول الجهد الصحيح إلى المقبس وغيابه عن المصباح يشير إلى قابس أو وصلة أو سلك بينهما. غياب الخرج الأيسر لا يستدعي البحث في الفرع الأيمن.

إذا وصل الجهد بصورة طبيعية، فانتقل إلى اختبار العودة والمصباح. تفيد صفارة الاستمرارية على سلك معزول في تتبع المسار، لكنها لا تثبت قدرة وصلة متآكلة جزئياً على حمل تيار التشغيل.

الخطوة 4: اختبر مسار العودة الأرضي كاملاً تحت الحمل

يحتاج كل مصباح إلى مسار عودة نحو سالب المصدر. قد يمر عبر سلك مخصص أو هيكل المقطورة أو الاثنين حسب التركيب. تتبعه من المصباح عبر موصل المقطورة إلى عودة المركبة.

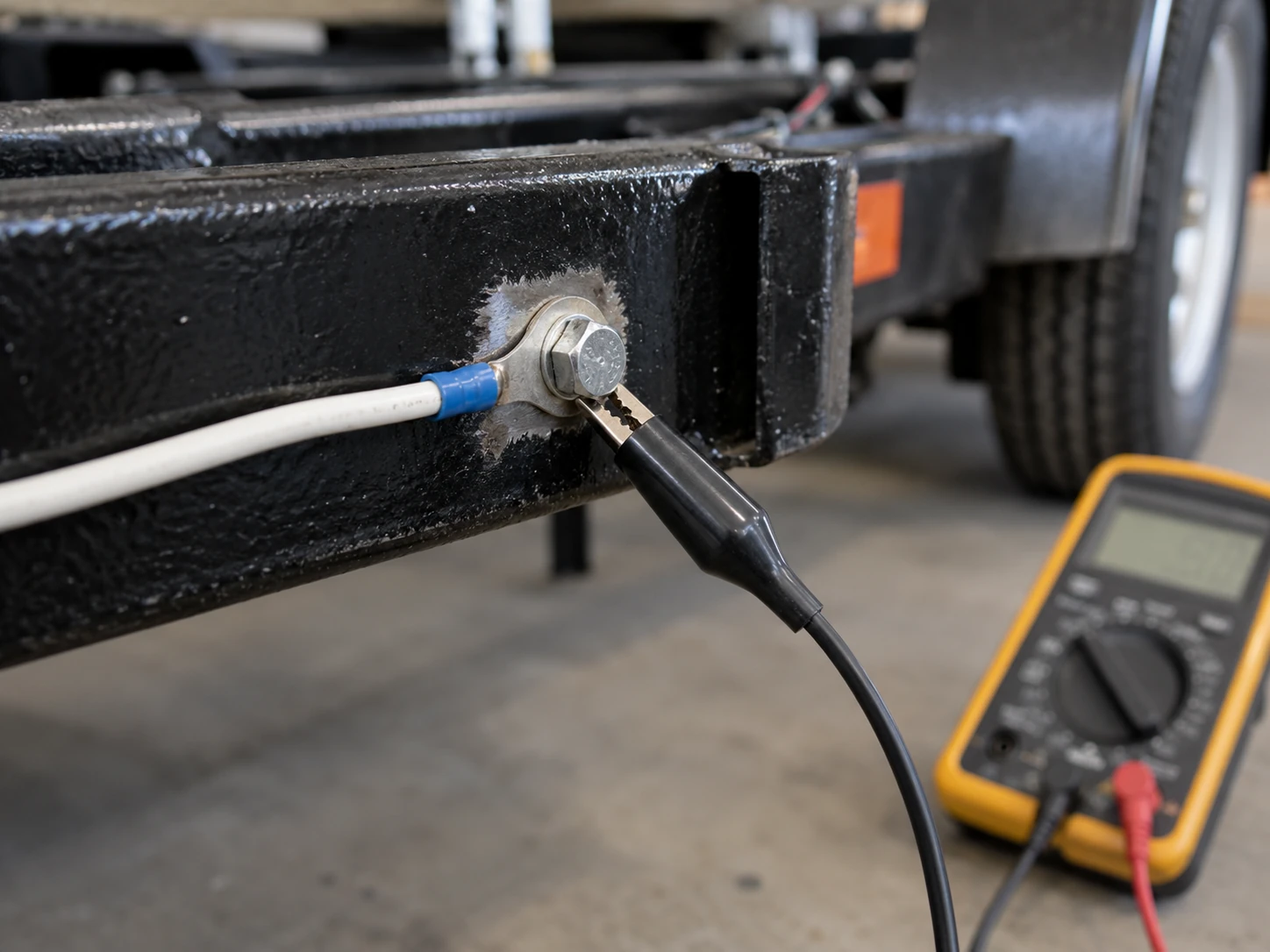

وجود طرف أرضي قرب ذراع السحب لا يؤرّض جميع المصابيح تلقائياً. قد يقطع الطلاء تحت الطرف أو الحامل المرتخي أو المسمار المتآكل أو المفصل غير الموثوق في هيكل قابل للطي المسار خلفاً. ويحتاج السلك الأرضي المخصص أيضاً إلى اتصال سليم عند طرفيه.

استخدم عودة مؤقتة لاختبار الجزء المشتبه به

صِل سلك تجاوز معزولاً بقدرة مناسبة من طرف أرضي المصباح المحدد إلى نقطة عودة متحقق منها. أجرِ التوصيل والطاقة مفصولة، وثبت السلك بعيداً عن الأجزاء المتحركة، ثم كرر الوظيفة المتأثرة.

اختر نقطة العودة للإجابة عن سؤال محدد. الاتصال بنقطة قريبة في الهيكل يختبر جزءاً مختلفاً عن الاتصال بعودة مؤكدة قرب موصل المقطورة. نقطة مطلية أو متصلة عبر المفصل المشتبه به نفسه لا توفر مقارنة مستقلة.

إذا عاد المصباح إلى العمل، فالمسار الأرضي الذي جرى تجاوزه يحتاج إلى إصلاح. إذا لم يتغير شيء، فواصل فحص التغذية والمصباح؛ لا تكون نتيجة التجاوز مفيدة إلا إذا كان اتصالا الاختبار سليمين. أبعد أي سلك اختبار مباشر إلى سالب البطارية عن المحرك، ولا تشغّل بادئ المحرك مع توصيل تأريض إضاءة مؤقت.

قِس الفقد أثناء ظهور العطل

مع مرور التيار في الدائرة المتأثرة، قِس بين طرف أرضي المصباح ومرجع سالب المصدر المؤكد. يقيس ذلك الفقد في مسار العودة. افحص الموجب منفصلاً، من جانب مصدر التغذية المتأثرة إلى مدخلها في المصباح.

توضح Fluke أن اختبار هبوط الجهد يحتاج إلى مرور تيار؛ فالدائرة غير المحملة لا تكشف المقاومة نفسها. وتورد إرشاداتها العامة عند غياب حدود خاصة بالمعدة قيمة 0.10 فولت عند وصلة أرضية. طبّق مواصفات المركبة والمصباح أولاً، وقيّم كل جزء بدلاً من اعتبار رقم واحد حداً عاماً للمقطورة كلها. إرشادات Fluke لاختبار هبوط الجهد.

مثلاً، إذا كانت تغذية ثابتة تقيس 12.5 فولت مقابل سالب مؤكد، وطرف أرضي المصباح المتصل يقيس 1.5 فولت مقابل المرجع نفسه، يبقى نحو 11.0 فولت عبر المصباح. يستهلك مسار التأريض جزءاً من الجهد المتاح. هذه قراءات توضيحية وليست حدود قبول.

حرّك أحد المجسين بين وصلات العودة المتاحة مع الحفاظ على الحمل نفسه. يساعد التغير الواضح عبر وصلة على تحديد موضع المقاومة. إذا كانت الدائرة مفتوحة ولا يمر تيار، فأصلح الانقطاع قبل إجراء مقارنة صحيحة تحت الحمل.

لماذا تخفت الإضاءة أو تتداخل الوظائف عند الفرملة؟

تضيف الفرملة حالة تشغيل أخرى. قد يحمل مسار عودة مشترك ضعيف وظيفة واحدة ثم يزداد فقده مع إضاءة عدة مصابيح. وقد تستجيب وحدات LED بالخفت أو الوميض أو الانطفاء حسب إلكترونياتها.

في بعض الدوائر المترابطة، يتيح ضعف العودة مرور تيار غير مقصود عبر وظيفة أخرى. قد يتفاعل مصباح الموضع مع إشارة الانعطاف أو تتغير عدة مصابيح معاً. ويمكن للأسلاك المتبادلة أو الأطراف المتسخة إحداث سلوك مشابه.

كرر مجموعة التشغيل التي تسبب المشكلة أثناء فحص العودة ومدخل الوظيفة المفترض أنها متوقفة. إذا أزال إصلاح العودة التداخل، فذلك دليل مفيد على خلل مسارها. وإذا بقي المدخل الخطأ مزوداً بالطاقة مع عودة سليمة، فراجع توزيع الأطراف والوصلات المشتركة.

كيف تصلح التأريض بعد تحديد العطل؟

اتبع تصميم المصباح والضفيرة للإصلاح الدائم. صِل السلك الأرضي المخصص بدائرة العودة أو النقطة المحددة. وعندما يعتمد التصميم على الهيكل، ثبّت الطرف على معدن تلامس سليم واحمِ الوصلة المكتملة من التآكل. وفّر جسور الربط أو العودة المخصصة المطلوبة عبر الأجزاء القابلة للطي والإمالة. قد يحتاج المصباح المركب داخل حلقة مطاطية أو على حامل مطلي إلى سلك عودة مستقل؛ موضع تركيبه وحده لا يكمل الدائرة.

الخطوة 5: اختبر مصباح LED بصورة مستقلة

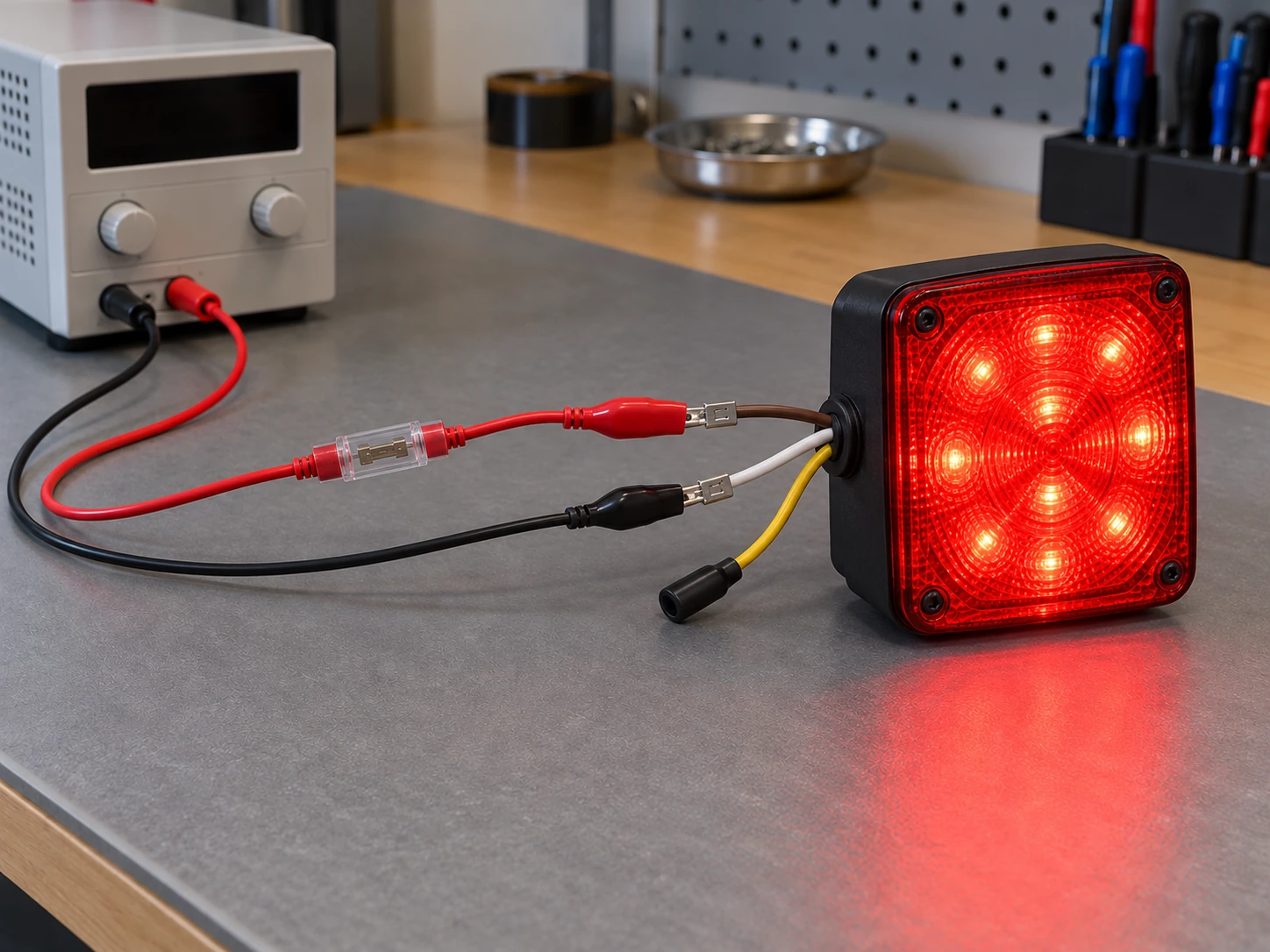

افصل المصباح عن ضفيرة المقطورة كي لا يغذي مصدر الاختبار وحدة المركبة أو دائرة أخرى. حدد التأريض ومداخل الوظائف والجهد المقنن والقطبية من تعليماته.

استخدم مصدراً مستقراً للتيار المستمر بالجهد المحدد، مع تحديد تيار أو مصهر موجب مناسب لأسلاك الاختبار والمصباح. يمكن استخدام بطارية إذا توفرت هذه الحماية. شاحن بطارية غير محدد الخصائص ليس بديلاً مناسباً لمصدر الاختبار.

صِل أرضي المصباح بسالب المصدر. طبّق الموجب المحمي على مدخل موثق واحد في كل مرة. إذا كان للمصباح مدخل موضع وآخر ساطع للفرامل/الانعطاف، فافحص كل واحد والفرق المقصود في السطوع. لا تختبر المداخل معاً إلا وفق تعليماته.

قِس الجهد عند وصلة المصباح الفعلية أثناء عمله. الجهد الصحيح عند البطارية لا يثبت وصوله عبر مشبك مرتخٍ أو سلك خارج من المصباح تالف.

تنطبق الطريقة نفسها عند تركيب مصباح GOODIN للمقطورة مقاس 4 بوصات: استخدم معلومات الوظائف والأطراف المرفقة بالمجموعة الفعلية، وأكد التوصيلات قبل تغذيتها.

فسّر النتيجة بعناية:

• تعمل جميع الوظائف المحددة منفردة: عُد إلى تغذية المقطورة أو مسار العودة أو الموصل أو توافق المركبة.
• تفشل وظيفة محددة باستمرار: افحص سلكها وطرفها. مع تغذية وعودة صحيحتين عند المجموعة، يصبح المصباح السبب المرجح.
• يعمل مصباح مطابق سليم على إعداد الاختبار نفسه: قارن المصباح المشتبه به دون تغيير الإعداد. انتقال العطل مع المجموعة يقوي التشخيص.
• تتغير النتيجة بتحريك سلك اختبار: أصلح اتصال الاختبار قبل الاستنتاج.

قد يكون المصباح الجديد معيباً، لكن الاختبار المستقل يوفر أساساً لاستبداله. كما يمنع اعتبار موصل تالف أو مدخل غائب عطلاً في مجموعة LED.

الخطوة 6: افحص توافق LED عندما تنجح المسارات الكهربائية

إذا عملت المصابيح مستقلة وكانت التغذية والعودة في التركيب صحيحتين، فافحص استجابة المركبة لحمل LED. من الدلائل تسارع وميض الإشارة، أو تحذير تعطل مصباح، أو ومضات قصيرة عند الإطفاء، أو مشكلة اكتشاف المقطورة بدأت بعد التحويل.

توثق HELLA وحدات تراقب أحمال الإضاءة وتكتشف مصابيح LED منخفضة الاستهلاك. لذلك يعتمد التوافق على مزيج الوحدة والمصباح، لا مجرد وصف الاثنين بأنهما متوافقان مع LED. وحدات سحب المقطورات من HELLA.

اتبع الحل الذي تدعمه الشركة المصنعة للمركبة أو ضفيرة السحب. قد يشمل وحدة مناسبة أو مهايئاً معتمداً أو إعداداً محدداً. تغير مقاومة الحمل سحب التيار وتنتج حرارة؛ يجب أن تناسب قيمتها وتركيبها وتأثيرها في كشف الأعطال التطبيق المقصود.

لا تختَر مقاومة لمجرد أن المصباح يومض. فالطرف المرتخي قد يومض أيضاً. تأكد من سلامة التغذية المأمورة والعودة وعمل المصباح مستقلاً قبل اعتبار الحالة مشكلة توافق.

في المخارج النبضية أو الإلكترونية، قد يعرض المقياس الأساسي قيمة متوسطة بدلاً من شكل الموجة الكامل. قارن القراءات بإجراء المصنع والمعدات المناسبة قبل تفسير المتوسط كفقد تغذية عادي.

استخدم مخططاً مناسباً للسوق

يبقى تسلسل التشخيص مفيداً عبر الأسواق، لكن توزيع الأطراف يجب أن يطابق التركيب. ينطبق المثال الأمريكي الرباعي على كثير من المقطورات الخفيفة الكندية التي تستخدم النظام نفسه. يحتاج الموصل السباعي إلى مخططه، مع تحديد منظور جهة الأطراف أو مدخل الكابل.

في المملكة المتحدة، تكون الفرامل والانعطاف منفصلين عادة، وقد تنفصل تغذية الموضع اليسرى واليمنى أيضاً. يحدد دليل Ryder ذي 13 طرفاً طرف فرامل مخصصاً وطرفي موضع منفصلين. دليل Ryder Towing للموصل ذي 13 طرفاً.

تتطلب تركيبات أستراليا ونيوزيلندا أيضاً مخطط الموصل الفعلي. يوضح دليل NARVA الأسترالي أطقم الموصلات السباعية الدائرية والمسطحة، ويختبر الموضع والفرامل والإشارات معاً لفحص التشغيل والتأريض. لا تنقل ترتيب الفرامل/الانعطاف المدمج في أمريكا الشمالية إلى موصل بأسلاك محلية. دليل تركيب NARVA.

القاعدة العملية هي تحديد الوظيفة ومنظور الموصل قبل القياس أو إعادة التوصيل. تشابه القابس أو معرفة لون السلك لا يكفيان.

أنهِ الإصلاح بتكرار الاختبارات التي كشفت الخلل

أصلح الجزء المحدد ثم كرر اختبار العرض الأصلي. استخدم وصلات سيارات مناسبة، واستعد الإحكام وتخفيف شد الكابل، وثبّت الضفيرة بحيث لا تشدها حركة التوجيه أو التعليق أو المقطورة.

نفّذ الفحوص النهائية بهذا الترتيب:

1. مصابيح الموضع وعلامات التحديد وحدها.
2. الفرامل وحدها.
3. الانعطاف الأيسر ثم الأيمن.
4. الموضع مع الفرامل.
5. الموضع مع كل إشارة انعطاف.
6. الفرامل مع كل إشارة حسب تصميم النظام.
7. التحذير الرباعي ووظائف الإضاءة الأخرى المركبة.

راقب ثبات السطوع في الجانبين وأي تداخل غير مرغوب. أعد فحص الموصل والوصلات المصلحة بتحريك الضفيرة برفق والمجموعة متوقفة. أزل أسلاك الاختبار المؤقتة قبل السحب.
