As novas lanternas LED do reboque não funcionam corretamente? Como separar falhas de fiação, aterramento e lanterna

Comece pelo sintoma e siga o circuito

Antes de desconectar qualquer coisa, anote o que acontece com posição, freio, seta esquerda e seta direita. Repita os testes com as luzes de posição ligadas. Essa segunda rodada costuma revelar problemas de conexão que passam despercebidos no teste de uma única função.

Em telas estreitas, deslize a tabela horizontalmente.

Essas observações orientam a próxima medição. Luz fraca pode resultar de alimentação restrita, aterramento restrito ou falha interna; o brilho sozinho não identifica qual deles.

Prepare um teste repetível

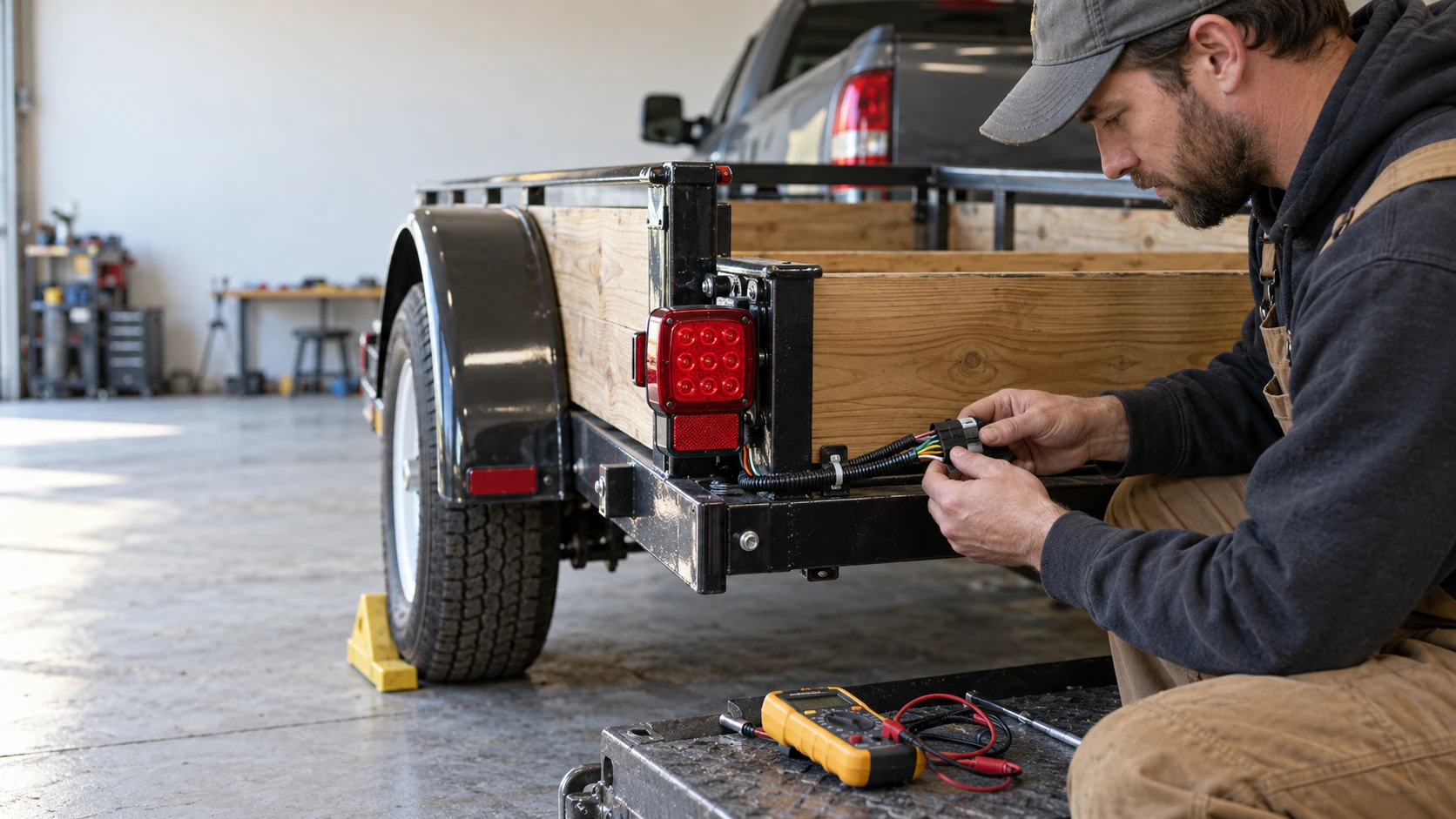

Estacione com segurança, acione o freio de estacionamento e calce as rodas do reboque. Peça a um ajudante para operar os comandos enquanto você observa as duas lanternas traseiras sem mover o veículo. Ligue deliberadamente as luzes de posição; luzes diurnas não ativam necessariamente esse circuito do reboque.

São úteis o diagrama correto do conector, multímetro digital, cabos de teste adequados, testador de tomada compatível com o veículo e um cabo de aterramento temporário isolado. O teste isolado da lanterna também exige uma fonte CC na tensão especificada, com limitação de corrente adequada ou fusível no positivo.

Use a escala de tensão contínua nas medições energizadas. Mantenha as pontas nas entradas de tensão e COM. Resistência e continuidade são verificadas em circuitos desconectados e sem energia. Prefira adaptadores de medição para não alargar contatos nem perfurar o isolamento.

Mantenha as condições consistentes. Registre se a ignição está ligada, o motor funciona e o reboque está conectado. Altere uma condição por vez e repita a combinação original que apresentava falha após cada reparo.

Etapa 1: Verifique as saídas reais do veículo para o reboque

Desconecte o reboque e identifique pelo diagrama os terminais de iluminação e aterramento da tomada. Teste a saída do veículo antes de seguir os fios até as lanternas traseiras. A orientação de instalação da Optronics também começa uma falha total de iluminação pela conexão do veículo. Diagnóstico de instalação da Optronics.

Acione posição, freio e cada seta separadamente. Use um testador compatível ou meça cada saída documentada em relação ao terra da tomada. Registre se a saída está ausente, contínua ou piscando conforme esperado.

Em um sistema norte-americano convencional de conector plano de quatro vias, o padrão é:

Em telas estreitas, deslize a tabela horizontalmente.

As luzes do próprio veículo podem funcionar mesmo com uma saída de reboque defeituosa. Esses circuitos podem ter fusíveis, alimentação ou conversor próprios. Se faltar uma saída, siga as instruções do veículo e do chicote de reboque para aquele circuito. Trocar uma lanterna não corrige um comando de freio ausente na tomada.

Se várias saídas parecerem ausentes quando medidas contra o terra da tomada, confira esse retorno em relação a um negativo do veículo comprovadamente bom. Um aterramento defeituoso na tomada pode fazer várias alimentações boas parecerem ausentes.

Considere a detecção de reboque nos veículos com controle eletrônico. Alguns módulos precisam reconhecer uma carga antes de fornecer a saída esperada. Uma leitura em tomada vazia ou com um pequeno testador de indicadores pode exigir confirmação pelo procedimento do fabricante ou por simulador aprovado.

Etapa 2: Inspecione plugue, tomada e adaptadores

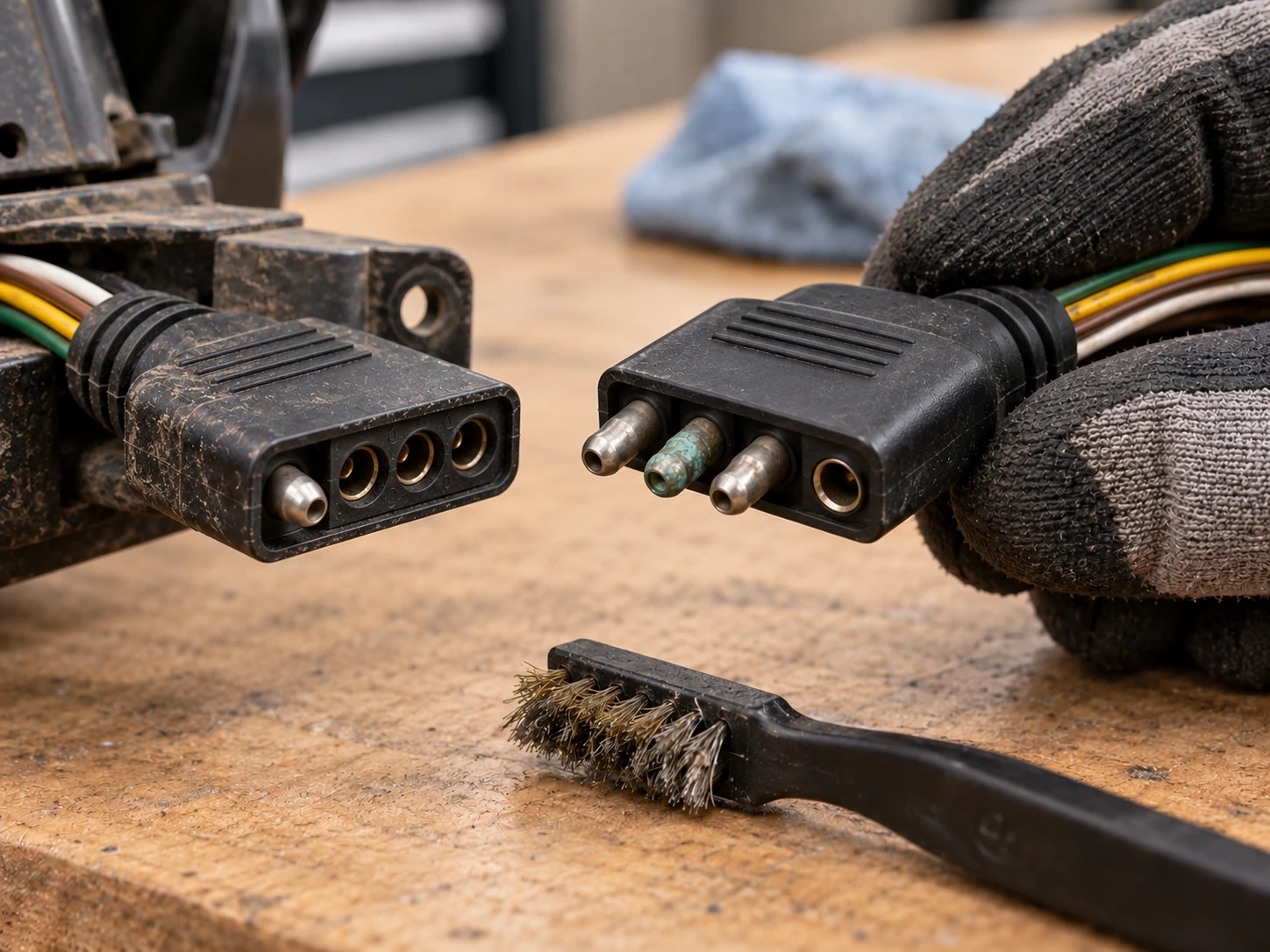

Um conector pode encaixar mecanicamente mesmo com um contato quase sem encostar. Desligue a alimentação antes de abrir ou limpar. Procure água, depósitos verdes ou brancos, contatos escurecidos, pinos tortos, terminais frouxos e fios se soltando na entrada do cabo.

Inspecione as duas metades. Limpar o plugue do reboque não repara uma tomada danificada no veículo. Verifique cada adaptador separadamente, inclusive o contato de terra e os terminais dentro da carcaça.

Remova a contaminação com método apropriado ao conector e deixe secar. Substitua contatos que perderam revestimento, pressão de contato ou integridade. A corrosão pode avançar sob o isolamento; um terminal aparentemente limpo em fio deteriorado ainda pode precisar de substituição.

Reconecte completamente e repita a função afetada. Se movimentar suavemente o plugue com o conjunto parado alterar o sintoma, examine retenção dos terminais e pressão de contato. Isso identifica uma região de conexão intermitente, mas não o contato específico sem testes adicionais.

Quando houver acesso adequado para medição, compare a tensão da mesma função imediatamente antes e depois da conexão com a lanterna funcionando. Uma perda concentrada no contato aponta para o conector. Inclua o contato de retorno nessa comparação.

Proteja as conexões reparadas conforme o fabricante. Graxa dielétrica ajuda a evitar umidade, mas não substitui contato metálico limpo e firme nem recupera condutor corroído. Use nos locais e na quantidade adequados ao projeto.

Etapa 3: Siga cada função, não apenas as cores

Confirme o que cada condutor faz. Em uma conexão plana padrão de quatro vias dos EUA, branco é terra, marrom é posição, amarelo é freio/seta esquerda e verde é freio/seta direita. Essas atribuições estão no guia de fiação da CURT.

A tabela descreve um sistema de conexão, não as cores de todas as lanternas de reposição. Uma lanterna pode usar outras cores ou conector moldado com terminais numerados. Relacione a função verificada do reboque à entrada documentada da lanterna.

Por que quatro contatos podem ter mais de quatro fios

A quantidade de condutores nem sempre corresponde à quantidade de funções. O chicote pode dividir uma alimentação de posição em ramos esquerdo e direito ou levar retornos separados de várias lanternas. Um reparo anterior pode ter acrescentado uma derivação.

Se houver sete fios atrás de um plugue de quatro pinos, identifique o destino de cada um antes de reconectar. Com o sistema isolado, siga os ramos e identifique suas funções. Vários fios podem compartilhar corretamente uma função, mas a contagem sozinha não comprova isso.

Quando o freio funciona, mas a posição não

Verifique a saída de posição na tomada, depois na saída do plugue, na próxima junção acessível e na entrada da lanterna. No sistema convencional de quatro vias, freio funcionando não comprova a alimentação marrom separada da posição.

Se as duas posições traseiras e as luzes delimitadoras falharem juntas, examine primeiro a alimentação comum. Se as delimitadoras funcionarem e apenas uma posição traseira falhar, avance para a ramificação, conector e entrada daquela lanterna.

Quando a posição funciona, mas o freio não

Teste as saídas de freio/seta com um comando real de frenagem. Compare depois com as setas. No sistema combinado convencional, a entrada de maior intensidade de cada lado atende à frenagem e à sinalização.

Se a lanterna piscar forte na seta, mas nunca responder ao freio, sua entrada de maior intensidade demonstrou operação no teste de seta. Verifique a saída do comando de freio e o conversor antes de substituí-la. Confirme que piscava a mesma função intensa, e não uma entrada de posição ligada incorretamente.

Com freio e seta juntos, o sistema combinado convencional faz o lado selecionado piscar e mantém o freio no lado oposto. Sistemas com freio e seta separados exigem sua própria tabela. Em conectores de sete vias, a saída dos freios elétricos das rodas também é diferente das saídas das luzes de freio.

Quando uma seta ou um lado falha

Compare a saída correspondente na tomada e na lanterna afetada. Tensão correta na tomada e ausente na lanterna aponta para plugue, emenda ou fio intermediário. Uma saída esquerda ausente não exige procurar no ramo direito.

Se a tensão chegar normalmente, continue com retorno e lanterna. Um sinal sonoro de continuidade em fio isolado ajuda a rastrear, mas não prova que uma conexão parcialmente corroída suporte a carga de operação.

Etapa 4: Teste todo o retorno de aterramento sob carga

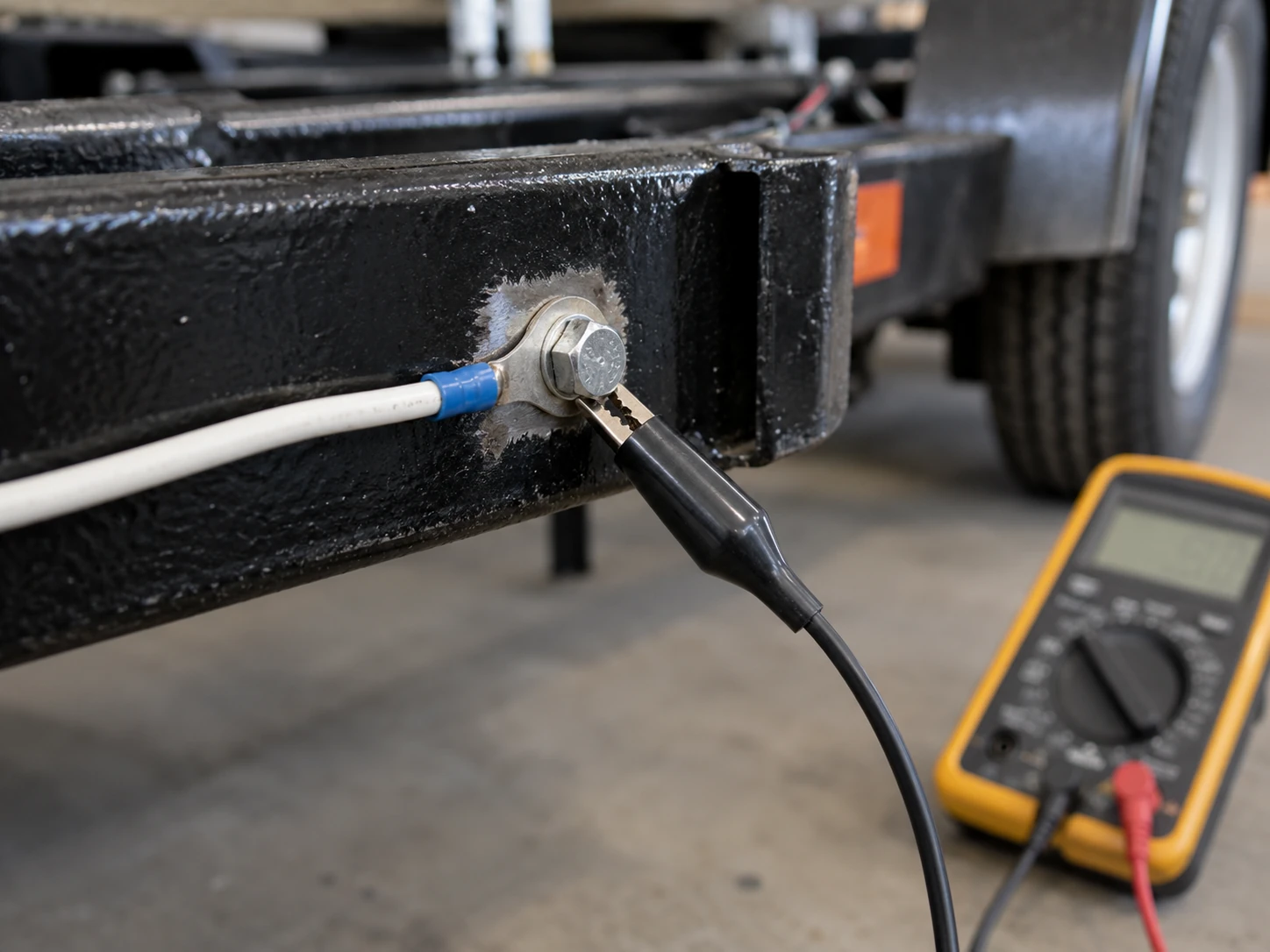

Cada lanterna precisa de retorno ao negativo da fonte. Dependendo da instalação, ele usa fio dedicado, chassi do reboque ou ambos. Siga da lanterna, pela conexão do reboque, até o retorno do veículo.

Um terminal de terra na lança não aterra automaticamente todas as lanternas. Tinta sob um terminal, suporte frouxo, prisioneiro corroído ou junta pouco confiável de chassi dobrável podem interromper o caminho mais atrás. Um fio de terra dedicado também precisa de boas conexões nas duas pontas.

Use retorno temporário para testar o trecho suspeito

Ligue um jumper isolado de capacidade adequada entre o terra identificado da lanterna e um ponto de retorno verificado. Faça as conexões sem energia, prenda o cabo longe de partes móveis e repita a função afetada.

Escolha o retorno para responder uma questão específica. Ligar ao chassi próximo testa um trecho diferente de ligar a um retorno comprovado junto ao conector do reboque. Um ponto pintado ou ligado pela mesma junta suspeita não oferece comparação independente.

Se a lanterna voltar ao normal, o caminho de terra contornado precisa de atenção. Se nada mudar, continue verificando alimentação e lanterna; o resultado só tem valor com as duas conexões de teste firmes. Mantenha qualquer cabo direto ao negativo da bateria longe do motor e não dê partida com uma montagem temporária de terra da iluminação conectada.

Meça a perda enquanto a falha acontece

Com corrente no circuito afetado, meça entre o terra da lanterna e a referência negativa verificada da fonte. Isso mede a perda no retorno. Meça o positivo separadamente, do lado de fornecimento da alimentação afetada até sua entrada na lanterna.

A Fluke explica que o teste de queda de tensão exige circulação de corrente: um circuito sem carga não revela as mesmas restrições. Sua orientação geral, na ausência de limites específicos do equipamento, indica 0,10 V em uma conexão de terra. Priorize as especificações do veículo e da lanterna e avalie cada trecho, sem tratar um número como limite universal de todo o reboque. Orientação da Fluke sobre queda de tensão.

Como exemplo, suponha uma alimentação estável de 12,5 V contra um negativo verificado, enquanto o terra da lanterna conectada mede 1,5 V contra a mesma referência. Restam aproximadamente 11,0 V sobre a lanterna. O aterramento consome parte da tensão disponível. São leituras ilustrativas, não limites de aprovação.

Mova uma ponta pelas conexões acessíveis do retorno mantendo a mesma carga. Uma mudança acentuada através de uma junção ajuda a localizar a restrição. Em circuito aberto sem corrente, repare a interrupção antes de fazer uma comparação válida sob carga.

Por que as luzes enfraquecem ou interagem ao frear

A frenagem acrescenta outra condição de funcionamento. Um retorno compartilhado deficiente pode suportar uma função e perder mais tensão com várias lanternas acesas. Dependendo da eletrônica, os conjuntos LED podem enfraquecer, oscilar ou apagar.

Em alguns circuitos interligados, retorno ruim permite corrente indesejada através de outra função. Isso pode fazer a posição reagir à seta ou várias luzes mudarem juntas. Fios trocados e contatos contaminados podem produzir comportamento semelhante.

Repita a combinação que provoca o problema enquanto verifica o retorno e a entrada da função que deveria estar desligada. Se restaurar o retorno eliminar a interação, há evidência útil de falha de aterramento. Se a entrada errada continuar energizada com retorno bom, revise a atribuição dos contatos e junções compartilhadas.

Como reparar o aterramento após encontrar a falha

Siga o projeto da lanterna e do chicote no reparo permanente. Conecte o terra dedicado ao circuito de retorno ou ponto indicado. Se o projeto usar o chassi, fixe o terminal sobre metal de contato íntegro e proteja a junção concluída contra corrosão. Providencie as interligações ou retornos dedicados especificados nas seções dobráveis e basculantes. Uma lanterna em guarnição de borracha ou suporte pintado pode precisar de retorno próprio; a posição de montagem sozinha não fecha o circuito.

Etapa 5: Teste a lanterna LED separadamente

Desconecte a lanterna do chicote para que a fonte de teste não alimente o módulo do veículo ou outro circuito. Identifique terra, entradas de função, tensão nominal e polaridade nas instruções.

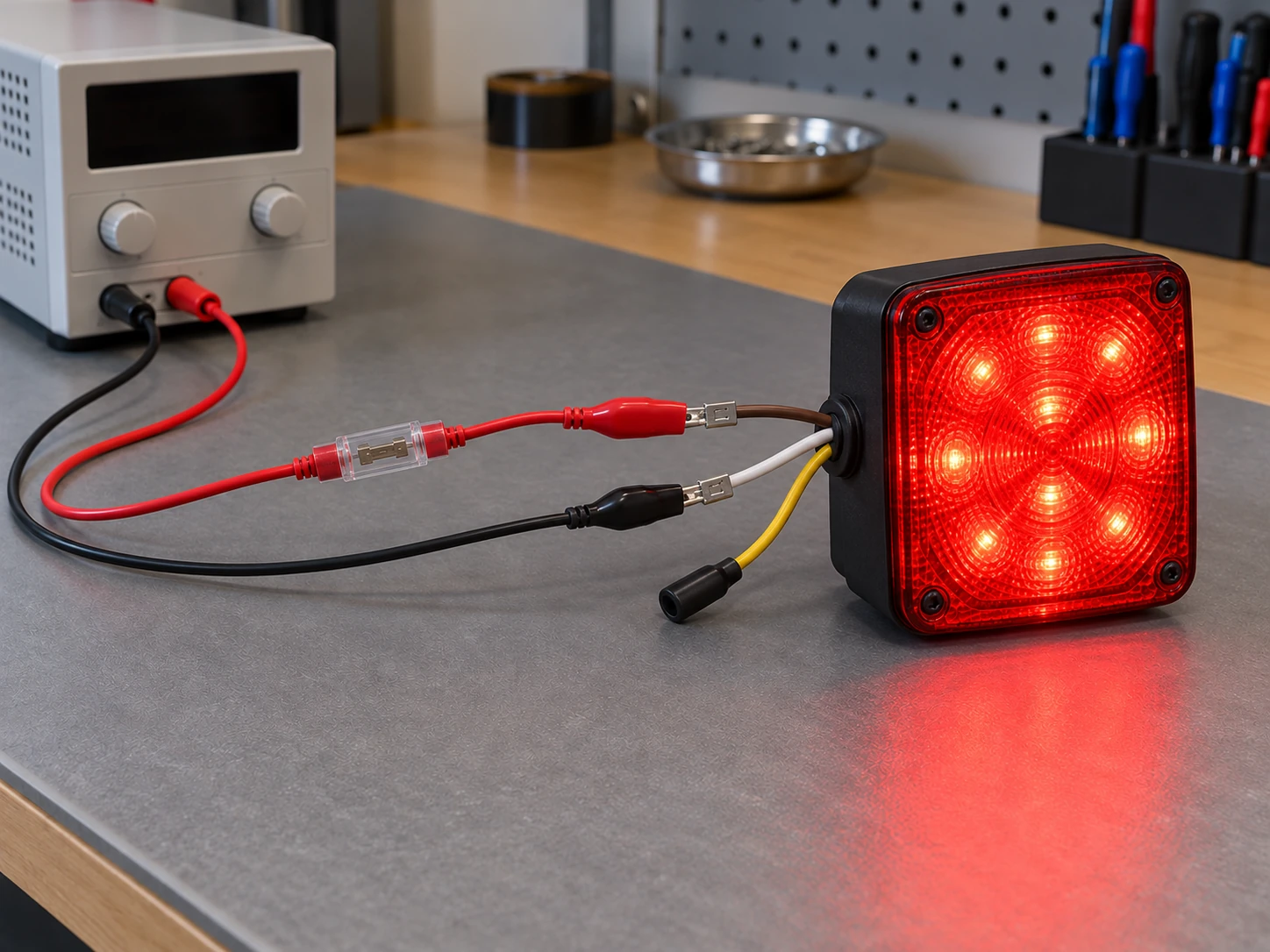

Use fonte CC estável na tensão especificada, com limitação de corrente ou fusível positivo dimensionado para os fios de teste e a lanterna. Uma bateria pode servir com essa proteção. Um carregador de características desconhecidas não substitui adequadamente uma fonte de teste.

Conecte o terra ao negativo. Aplique positivo protegido a uma entrada documentada por vez. Se houver entradas separadas de posição e freio/seta de maior intensidade, teste cada uma e a diferença de brilho prevista. Acione entradas simultâneas apenas conforme permitido nas instruções.

Meça a tensão na conexão real da lanterna enquanto ela funciona. Tensão correta nos terminais da bateria não garante tensão correta através de uma garra frouxa ou cabo da lanterna danificado.

O mesmo método se aplica à instalação de uma lanterna LED GOODIN de 4 polegadas: use as informações de funções e terminais fornecidas para aquele conjunto. Confirme as conexões antes de energizar.

Interprete o resultado com cuidado:

• Todas as funções especificadas operam separadamente: volte à alimentação do reboque, retorno, conector ou compatibilidade com o veículo.
• Uma função especificada falha repetidamente: inspecione seu cabo e terminal. Com alimentação e retorno corretos no conjunto, a lanterna se torna a causa provável.
• Uma lanterna equivalente comprovadamente boa funciona no mesmo teste isolado: compare a suspeita sem mudar a montagem. Falha que acompanha o conjunto reforça o diagnóstico.
• O resultado muda ao mover um cabo de teste: repare a conexão de teste antes de concluir.

Uma lanterna nova pode ter defeito, mas o teste isolado fornece uma razão para substituí-la. Também evita confundir conector danificado ou entrada ausente com falha do conjunto LED.

Etapa 6: Verifique a compatibilidade LED se os caminhos elétricos estiverem bons

Se as lanternas funcionarem isoladamente e as alimentações e retornos instalados passarem nos testes, investigue a resposta do veículo à carga LED. Indícios incluem seta acelerada, aviso de lâmpada queimada, flashes breves com a luz desligada ou problema de detecção do reboque após a conversão.

A HELLA documenta módulos que monitoram cargas de iluminação e detectam LEDs de baixo consumo. A compatibilidade depende da combinação entre módulo e lanterna, não apenas da descrição de ambos como compatíveis com LED. Módulos de reboque HELLA.

Siga a solução aceita pelo fabricante do veículo ou do chicote: módulo adequado, adaptador aprovado ou configuração indicada. Um resistor de carga altera a corrente e produz calor; sua especificação, instalação e efeito na detecção de falhas precisam corresponder à aplicação.

Não escolha um resistor só porque a lanterna oscila. Terminal frouxo também causa oscilação. Confirme alimentação comandada, retorno e funcionamento isolado antes de tratar o sintoma como incompatibilidade.

Em saídas pulsadas ou eletronicamente controladas, um medidor básico pode mostrar a média em vez da forma de onda completa. Compare pelo procedimento do fabricante e com equipamento apropriado antes de interpretar a média como perda comum de alimentação.

Use o esquema correspondente ao seu mercado

A sequência de diagnóstico continua útil em diferentes mercados, mas a atribuição dos contatos deve corresponder à instalação. O exemplo americano de quatro vias também vale para muitos reboques leves canadenses com esse sistema. Conector de sete vias exige diagrama próprio, incluindo a vista correta: lado dos contatos ou entrada do cabo.

No Reino Unido, freio e seta normalmente são separados, e a posição esquerda e direita também pode ter alimentações independentes. O guia de 13 pinos da Ryder identifica terminal de freio dedicado e terminais separados de posição. Guia de 13 pinos da Ryder Towing.

Instalações australianas e neozelandesas também exigem o diagrama do conector real. O guia australiano da NARVA ilustra kits redondos e planos de sete pinos e testa posição, freio e setas juntos para verificar operação e aterramento. Não transfira o arranjo combinado norte-americano para um conector com fiação local. Guia de instalação NARVA.

A regra prática é identificar a função e a vista do conector antes de medir ou reconectar um terminal. Plugue parecido ou cor conhecida não bastam.

Termine o reparo repetindo os mesmos testes

Repare o trecho identificado e repita o teste do sintoma original. Use conexões automotivas adequadas, restaure vedação e alívio de tração e apoie o chicote para que direção, curso da suspensão ou movimento do reboque não o estiquem.

Faça as verificações finais nesta ordem:

1. Apenas posição e luzes delimitadoras.
2. Apenas freio.
3. Seta esquerda e depois direita.
4. Posição com freio.
5. Posição com cada seta.
6. Freio com cada seta conforme o projeto do sistema.
7. Pisca-alerta e demais funções instaladas.

Observe os dois lados procurando brilho estável e interações indevidas. Confira novamente o conector e as junções reparadas movimentando suavemente o chicote com o conjunto parado. Retire os cabos temporários antes de rebocar.
