Алюминий устойчив к коррозии — пока к нему не прикрутили другой металл: скрытая проблема гальванических пар в прицепах

Материалы и производство № 7 · Совместимость металлов, соединения и закупки

Почему алюминий корродирует рядом с нержавеющим болтом

Защиту алюминию обеспечивает тонкая естественная оксидная плёнка. В подходящей среде она замедляет дальнейшее разрушение, но не делает материал неуязвимым. Если алюминий электрически соединён с металлом другого электрохимического потенциала и оба контактируют с общим проводящим раствором, возможно образование гальванической пары.

В типичном сочетании алюминия и пассивной нержавеющей стали алюминий служит анодом, а нержавеющая сталь — катодом. Анодное растворение алюминия может ускориться. Австралийская ассоциация развития нержавеющей стали ASSDA выделяет три необходимых условия: разность потенциалов, электрический контакт и общий электролит. [1]

Надёжная изоляция разрывает соответствующий гальванический путь. При отсутствии электролита реакция также не поддерживается. Поэтому одинаковые детали могут по-разному работать на сухом внутреннем маршруте и при регулярном спуске лодки в море.

Дорожная соль заслуживает не меньшего внимания

Раствор хлоридов задерживается возле крепежа и между наложенными пластинами. По мере испарения он может концентрироваться; солевые отложения способны удерживать влагу, когда открытые поверхности уже выглядят сухими. Важно не только число намоканий, но и продолжительность существования проводящей жидкости.

Изоляция не исключает другие виды коррозии, включая питтинг и щелевую коррозию. Оксидная плёнка тоже не заменяет рассчитанный диэлектрический элемент под затянутым крепежом. Проверять следует собранный узел, включая кронштейны и проводку, которые могут восстановить электрическую связь.

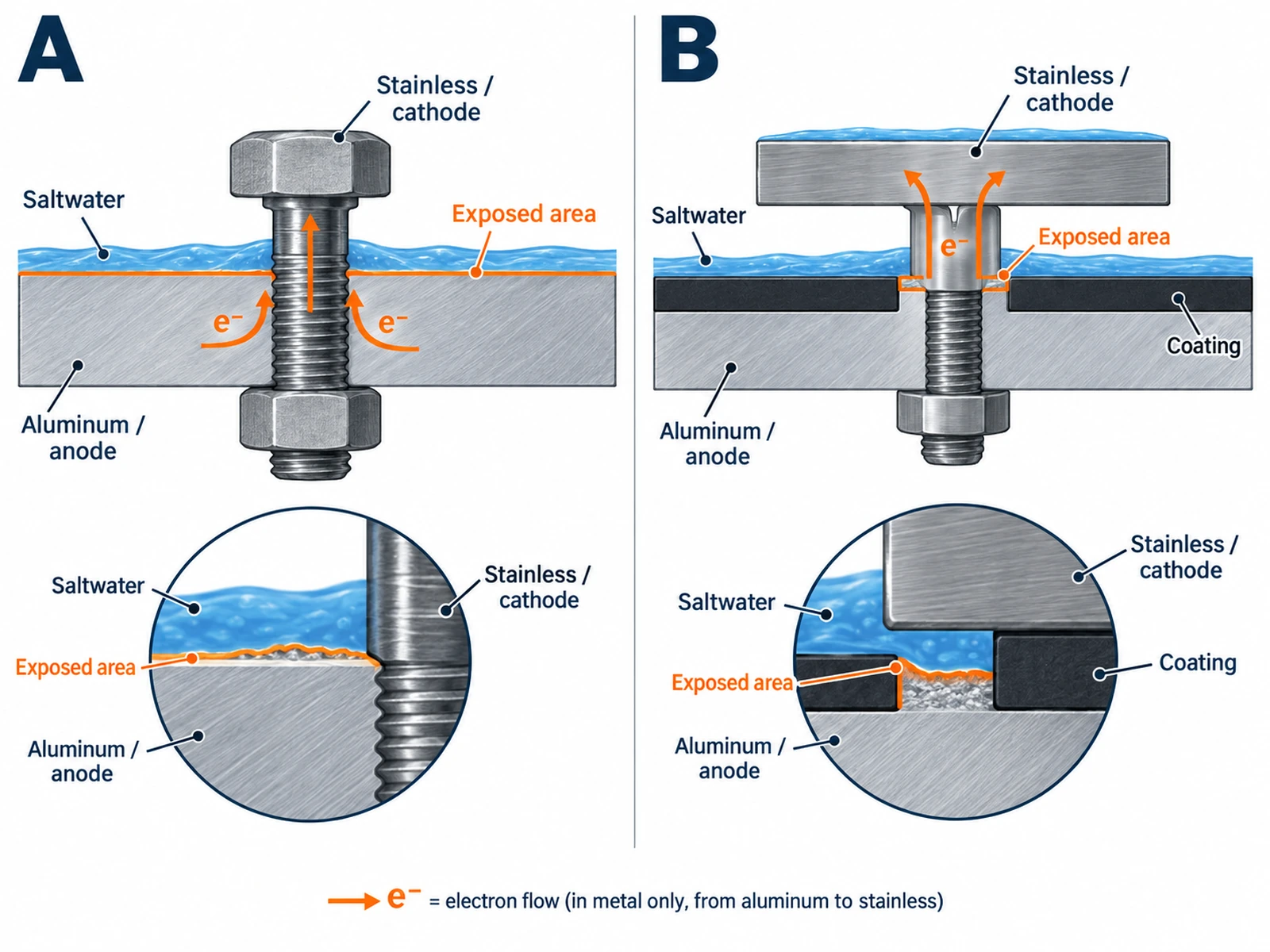

Соотношение площадей: важны смоченные поверхности

Разность потенциалов сама по себе не определяет скорость разрушения. Существенно соотношение площадей анода и катода, действительно доступных общему электролиту. Физический размер детали и её работающая смоченная площадь могут сильно различаться. [1] [2]

Небольшой нержавеющий болт в большой открытой алюминиевой поверхности создаёт относительно малую катодную площадь. Гальванический ток может распределяться по большей анодной поверхности, снижая среднюю плотность тока на алюминии. Это объясняет возможность успешного применения нержавеющего крепежа в алюминиевых конструкциях, но не гарантирует результат при любой эксплуатации.

Обратная ситуация — большая нержавеющая пластина и небольшой открытый участок алюминия. Реакция концентрируется на меньшем аноде, что повышает риск локального повреждения. Подобный принцип действует и для крупной нержавеющей детали, соединённой с небольшим оцинкованным элементом.

Большая рама не всегда означает большой анод

Если алюминий покрыт защитным слоем, а возле отверстия имеется маленький дефект, именно этот дефект может стать активно работающим анодом. Нельзя считать всю площадь рамы одинаково открытой и смоченной.

По мере высыхания брызг площади меняются. Удалённая часть рамы может мало участвовать в процессе, если не связана с соединением общим электролитом. Поэтому ни диаметр болта, ни общий размер рамы не дают универсального безопасного соотношения. Схема объясняет принцип, а не прогнозирует скорость коррозии или срок службы. Расчётная ситуация должна учитывать реальные повреждения покрытия и удержание влаги.

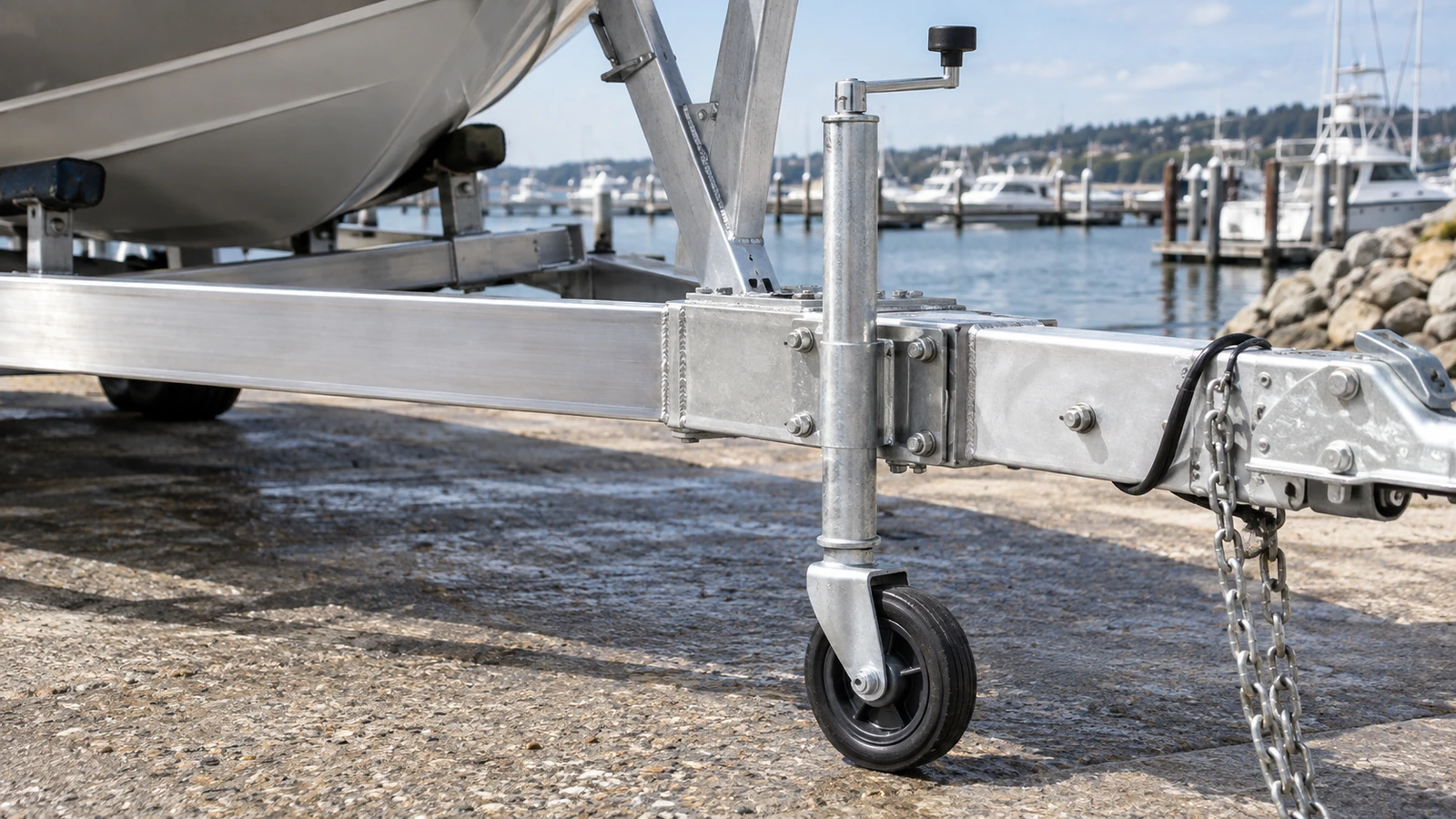

Алюминиевая рама, стальной домкрат и нержавеющий крепёж

Опорный домкрат передаёт вертикальную нагрузку на раму. Его крепление также испытывает вибрацию, воздействие брызг, повторные операции и хранение на открытом воздухе. Паспортная грузоподъёмность не описывает все эти взаимодействия.

Если стальная монтажная пластина касается открытого алюминия и соединение намокает, может возникнуть гальваническая связь. Покрытие стали уменьшает открытую площадь, но царапина, кромка или незащищённое отверстие создают новые участки контакта. Итог зависит от состояния поверхностей, площадей и среды.

Непроводящая прокладка между пластиной и рамой не изолирует болт, если его стержень касается обеих деталей. Одна нейлоновая шайба не является полной системой защиты. Нужно проверить стенку отверстия, опорные поверхности шайб и все другие пути проводимости.

Влага под монтажной пластиной

В узкий зазор вода проникает через кромки и отверстия, а выходит медленно. При плохом дренаже раствор соли сохраняется после высыхания наружных поверхностей. Одновременно могут развиваться щелевая коррозия, накопление хлоридов и разрушение покрытия. Гальваническая и щелевая коррозия — разные механизмы, хотя одна геометрия способна благоприятствовать обоим. [7]

При выборе опорных домкратов для лодочных прицепов следует задавать не только нагрузку, но и сопряжение с рамой. Материал BoatUS о замене домкрата полезен как контекст установки и обслуживания, но не подтверждает пригодность конкретного разнородного соединения. [9]

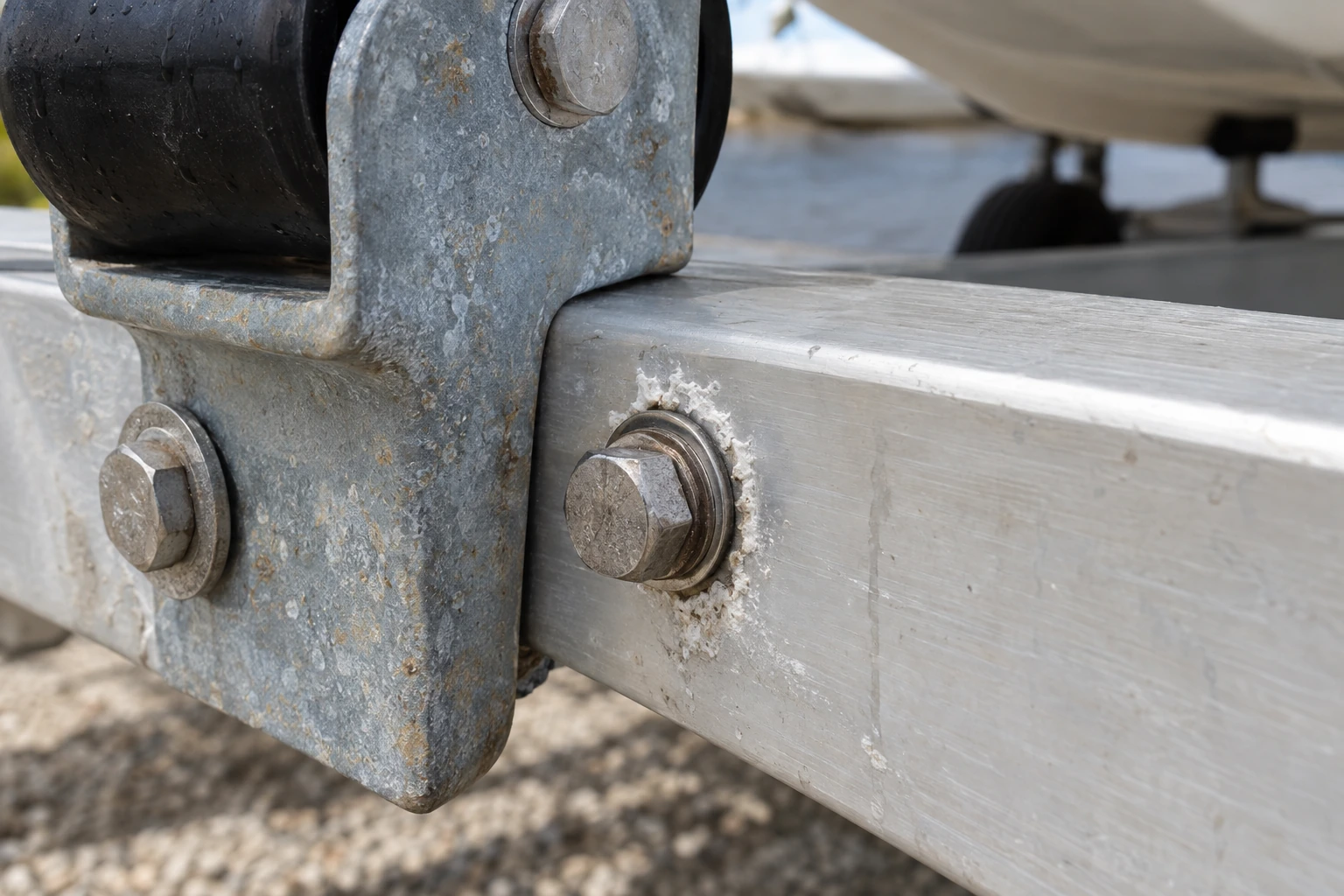

Белые отложения возле отверстия — повод для обследования, а не диагноз по фотографии. Нужны сведения о металлах, покрытиях, контактах и эксплуатации, иногда — осмотр скрытых поверхностей. Если подозревается потеря сечения или прочности крепления, простая очистка не доказывает безопасность дальнейшей работы.

Почему оцинковка не решает все проблемы

Цинк защищает сталь как барьер и как расходуемый анод, когда стальная основа локально оголяется. Это полезное применение электрохимического взаимодействия. Однако запас защиты не бесконечен и не распространяется автоматически на любые соседние материалы.

Американская ассоциация цинкования AGA рассматривает совместимость алюминия и цинка с учётом среды. Относительно мягкие условия отличаются от высокой влажности и морской воды, где может потребоваться изоляция. Это не универсальное одобрение любого оцинкованного кронштейна на алюминиевой раме. [3]

Если нержавеющая сталь соединена с цинком в проводящей среде, расход цинка может ускориться. После его истощения стальная основа оказывается открытой. Поэтому замена всего ржавого крепежа нержавеющим не обязательно улучшает долговечность узла в целом.

Уточняйте способ нанесения цинка

Тонкое электролитическое цинковое покрытие и горячее цинкование после изготовления — не равнозначные требования. Различаются процесс, толщина, покрытие поверхностей и область применения. AGA отдельно рассматривает различные способы нанесения цинка. [4]

В заказе следует указать конкретный процесс, толщину, требуемое покрытие критических зон и проверку. Слово «оцинкованный» оставляет слишком много места для разных предложений. При этом более толстый слой не устраняет проблемы геометрии, удержания воды и контакта с другими металлами.

Практический вывод для GOODIN: цинковое покрытие защищает предусмотренную спецификацией стальную деталь; его нельзя считать неисчерпаемым источником защиты всей многоматериальной сборки.

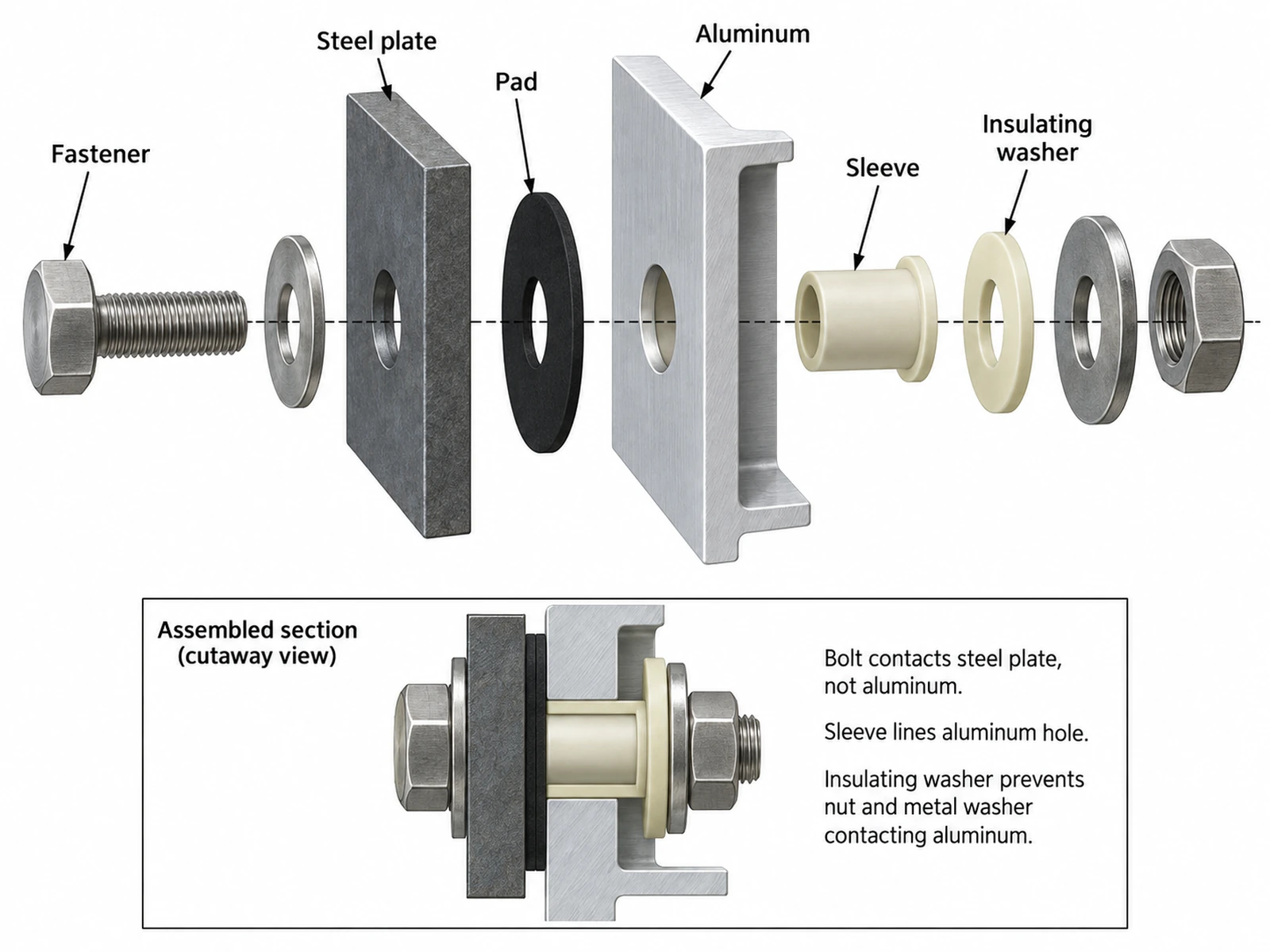

Изоляция должна охватывать соединение целиком

Электрическая изоляция эффективна только тогда, когда исключены все непредусмотренные проводящие пути. Прокладка может отделять пластину, но болт — касаться алюминия; металлическая шайба — обходить изоляцию; другая деталь — соединять металлы в соседнем месте.

ASSDA описывает пластиковые полосы, шайбы и втулки как средства разрыва контакта. Краску нельзя считать надёжным изолятором в зоне крепежа: затяжка и движение повреждают её. [1]

Изоляция не должна ослаблять крепление

Соединение домкрата передаёт нагрузку. Полимер может сжиматься и ползти под длительным давлением; втулка меняет посадку и условия смятия. Некоторые силовые болтовые соединения не допускают добавления таких элементов без пересмотра конструкции. AGA прямо требует учитывать совместимость диэлектриков с нагрузкой. [2]

Проверяют сохранение усилия затяжки, передачу нагрузки, усталостную работоспособность и стабильность размеров. Нельзя случайно разорвать предусмотренное заземление, уравнивание потенциалов или цепь освещения.

В спецификации нужны конкретные материал и толщина, а не просто «резина» или «пластик». Наполнитель, загрязнение, водопоглощение и износ влияют на пригодность. Уплотнение не обязательно является изолятором или несущей прокладкой. Иллюстрация не содержит расчётных размеров, момента затяжки или допуска по нагрузке и не должна использоваться как инструкция по переделке крепления.

Пределы улучшения марки стали и покрытия

Нержавеющая сталь — семейство сплавов. Марка 316 обычно лучше 304 сопротивляется хлоридному питтингу и щелевой коррозии, но не обладает абсолютной стойкостью в агрессивной среде или плохо проветриваемых зазорах. [5] [7]

Переход с 304 на 316 может улучшить состояние самого болта, но не отключает его гальваническое взаимодействие с алюминием. Он также не подтверждает механическую пригодность. Марку, прочность, резьбу, условия затяжки и совместимость следует оценивать вместе.

Покрытие ограничивает контакт металла со средой, но маленький дефект на покрытом аноде может стать местом концентрации реакции. Сохранение покрытия на катодной детали уменьшает её открытую площадь. Поэтому защита обеих сторон соединения предпочтительнее зависимости только от уязвимого слоя на алюминии. [1] [2]

При назначении покрытия учитывают кромки отверстий, сопрягаемые поверхности, транспортные повреждения и сборочные операции. Результат испытания отдельной панели не гарантирует такое же поведение после сверления и затяжки.

Исследование в журнале CORROSION, публикуемом AMPP, рассматривало влияние предварительной обработки на гальваническое повреждение покрытых алюминиевых панелей с нержавеющим крепежом. [6] Это были образцы AA7075-T6 с нанесённой риской в заданных лабораторных условиях, а не испытание срока службы прицепной рамы из 6061. Оно показывает важность взаимодействий, но его результаты нельзя напрямую переносить на другой сплав, покрытие или эксплуатацию.

Как производство и сборка меняют результат

Покупка одинаковых материалов не гарантирует одинаковую долговечность. Производство определяет, сохранится ли предусмотренная защита после сборки.

Отверстия могут оголять алюминий, а заусенцы — повреждать прокладки и втулки. Диаметр и положение отверстия влияют одновременно на изоляцию и механическую посадку. Масло, остатки обработки и недостаточная подготовка поверхности способны ухудшить адгезию покрытия.

При сборке прокладка смещается или рвётся, болт царапает покрытие, а принудительное совмещение деталей повреждает сопряжение. После окончательной затяжки эти дефекты могут быть скрыты, поэтому важен контроль на соответствующем этапе.

Герметичность и отвод воды

Загерметизированный узел не обязательно сухой. Неполный шов оставляет путь поступления воды и одновременно препятствует её выходу. Толстая прокладка тоже может удерживать влагу, если не продуманы её края и сжатие. Цель — ограничить электролит, сохранить несущую способность и обеспечить обслуживание, а не просто увеличить количество герметика.

Проверяйте сборку, соответствующую производству

Квалификация должна включать представительные собранные детали. В зависимости от задачи выбирают циклические воздействия, погружение или натурную экспозицию. Осматривают отверстия, скрытые контакты, крепёж, покрытие и сохранение функции. Лабораторные часы не превращают напрямую в годы эксплуатации.

Заранее определяют фиксацию исходного состояния, порядок очистки, разборки и оценки. Питтинг, потерю покрытия и функциональную непригодность документируют отдельно. Это помогает не смешивать внешний вид с безопасностью без установленного критерия.

Замена полимера шайбы, процесса покрытия или допуска отверстия способна изменить квалифицированный узел. Необходимо назначить ответственность за согласование изменений и повторные проверки. Нужна воспроизводимость серийной конфигурации, а не один удачный образец.

Что включить в требования к поставщикам

Типичная проблема закупки — независимые спецификации: для рамы указан алюминиевый сплав, для домкрата — нагрузка и отделка, для болтов — марка нержавеющей стали. Все поставщики выполняют заказ, но взаимодействие компонентов остаётся без ответственного.

Это приоритеты анализа, а не универсальные рецепты. Решение должно соответствовать риску: не создавать ненужную стоимость в мягкой среде и не экономить на необходимых мерах для морской эксплуатации.

Необязательно диктовать каждую операцию производства. Необходимо определить результат и интерфейсы, требующие проверки. При обсуждении требований к OEM-домкрату и его креплению приложите чертёж сопрягаемой детали и описание эксплуатации.

Назначьте ответственного за одобрение всего соединения, включая элементы другого поставщика. Зафиксируйте конфигурацию и ревизию, чтобы незаметная замена не изменила согласованную систему. Задача — избежать системной проблемы из формально соответствующих отдельных деталей.

Подход GOODIN: стойкость проектируется на уровне узла

Стальной домкрат и нержавеющие болты могут быть правильным выбором для алюминиевого прицепа. Вопрос в том, сохраняется ли совместимость после учёта покрытия, геометрии, производства и эксплуатации.

Для OEM-проектов подход GOODIN — последовательно рассматривать сочетание материалов, устройство интерфейса, производственный процесс, проверку сборки и условия обслуживания. Паспортная нагрузка не подтверждает коррозионную совместимость, обозначение нержавеющей стали — достаточную изоляцию, а оцинковка — неизменную долговечность в растворе хлоридов.

Поставщик должен ясно описывать материалы, отделку, требования к монтажу и проверке. Покупатель — сообщать среду и оценивать комплект, а не каждую позицию отдельно. Особенно важно совместить защиту от коррозии, механическую надёжность, ремонтопригодность и себестоимость на морском прицепе.

Главный вывод

Опасность определяется потенциалами, электрическим контактом, электролитом и работающими смоченными площадями. Повреждения покрытия, застой воды и качество сборки меняют результат. Правильная реакция — не запретить все разнородные соединения, а выявить уязвимые места и проверить их.

Коррозионная стойкость принадлежит узлу в сборе, а не одному отдельно взятому материалу.

Источники и дополнительные материалы

Технические источники подтверждают механизмы; etrailer и BoatUS дают контекст выбора и обслуживания. Изображения созданы ИИ: это не записи реальных отказов и не утверждённые монтажные чертежи.

1. ASSDA — FAQ 1: Galvanic/Dissimilar Metal Corrosion
2. American Galvanizers Association — Dissimilar Metal Corrosion with Zinc
3. American Galvanizers Association — In Contact with Other Metals
4. American Galvanizers Association — Zinc Coatings for Steel Corrosion Protection
5. ASSDA — Grade 316: The First Step Up
6. CORROSION / AMPP — Effect of Surface Pretreatment on Galvanic Attack of Coated Al Alloy Panels — DOI 10.5006/1643
7. ASSDA — Crevices and Corrosion
8. etrailer — Can You Mount Steel Trailer Jacks on an Aluminum Trailer Without Corrosion?
9. BoatUS — Hit The Road, Jack
