الألومنيوم يقاوم التآكل، لكن الوصلات قد تغيّر النتيجة: مشكلة التآكل الجلفاني الخفية في تجميعات المقطورات

المواد والتصنيع 7 · توافق المعادن وتصميم الوصلات ومشتريات المصنّعين

لماذا يتآكل الألومنيوم بجوار مسمار مقاوم للصدأ؟

تتكون على الألومنيوم طبيعياً طبقة أكسيد رقيقة ومتماسكة تحد من استمرار التآكل في الظروف المناسبة. لكنها لا تمنحه حصانة كاملة. عندما يتصل كهربائياً بمعدن مختلف في جهده الكهروكيميائي، ويتعرض المعدنان لإلكتروليت مشترك، يمكن أن ينشأ تآكل جلفاني.

في الاقتران المعتاد بين الألومنيوم والفولاذ المقاوم للصدأ في حالته الخاملة، يكون الألومنيوم الأنود ويكون الفولاذ الكاثود، وقد يتسارع ذوبان الألومنيوم. تحدد الجمعية الأسترالية لتطوير الفولاذ المقاوم للصدأ ASSDA ثلاثة شروط لازمة لهذا التفاعل. [1]

إذا قطع العزل الفعال الاتصال، يتوقف هذا المسار الجلفاني. ومن دون سائل موصل لا يستمر التفاعل أيضاً. لذلك قد تنجح مجموعة المعادن نفسها في منطقة داخلية جافة وتتصرف بشكل مختلف عند الغمر المتكرر في البحر.

أملاح الطرق تستحق الاهتمام أيضاً

تتراكم الكلوريدات حول المثبتات وبين الألواح المتراكبة. ومع تبخر الماء قد يزداد تركيز المحلول، وقد تحتفظ الرواسب الملحية بالرطوبة بعد أن تبدو الأسطح الخارجية جافة. المهم ليس عدد مرات البلل فقط، بل مدة وجود سائل موصل داخل الوصلة.

العزل لا يلغي التنقر أو تآكل الشقوق أو جميع الآليات الأخرى. وطبقة الأكسيد ليست بديلاً عن حاجز عازل تم التحقق منه تحت مثبت مشدود. يجب فحص التجميعة المركبة، بما فيها الحوامل والأسلاك التي قد تعيد الاتصال بين المعدنين.

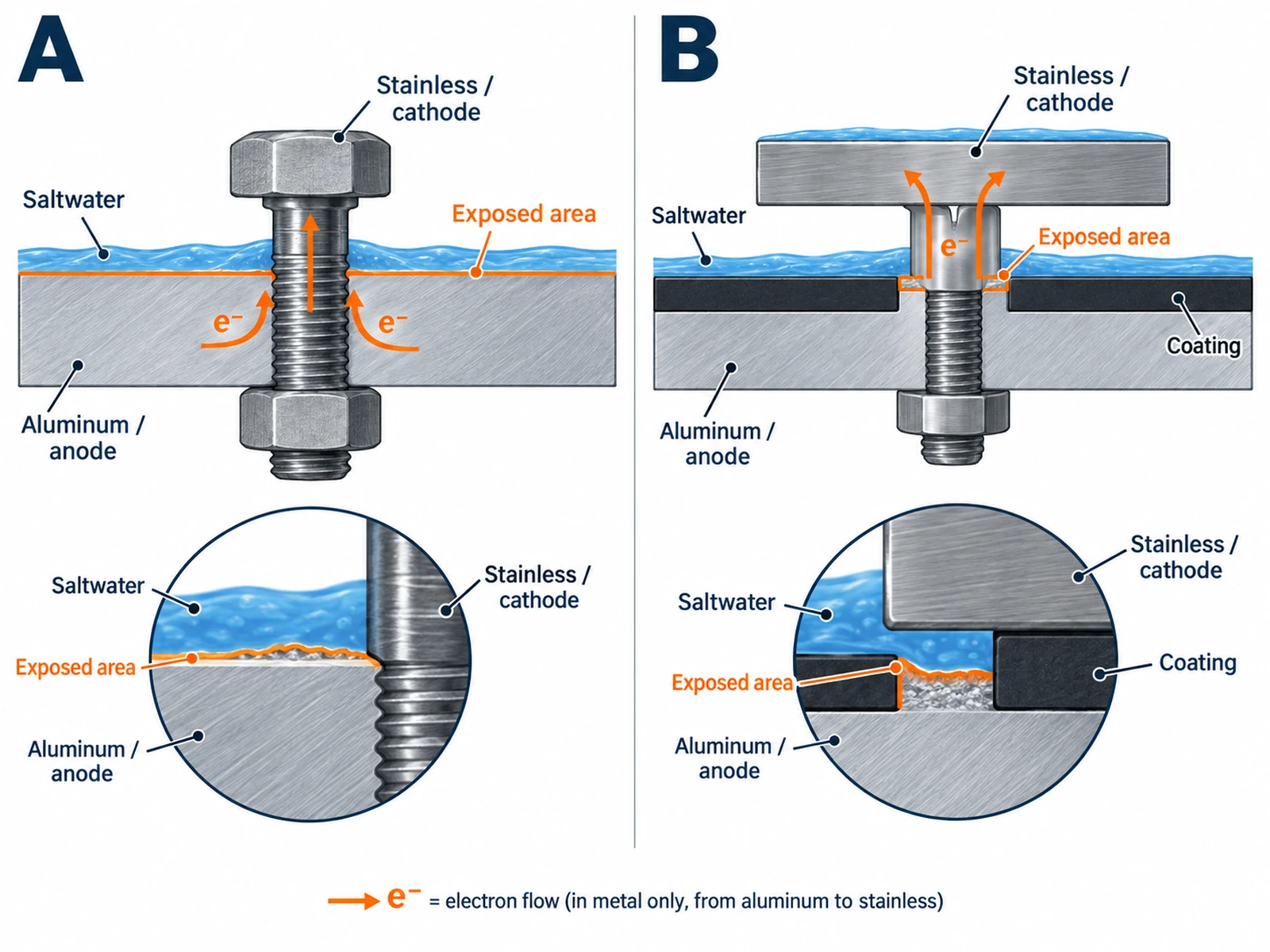

نسبة المساحات: الأسطح المبتلة أهم من الحجم الكلي

فرق الجهد لا يحدد شدة التآكل وحده. تؤثر أيضاً نسبة المساحة الأنودية إلى الكاثودية المعرضة فعلياً للإلكتروليت نفسه. مساحة الجزء الكلية ليست بالضرورة مساحته النشطة والمبتلة. [1] [2]

يمكن أن يمثل مسمار صغير مقاوم للصدأ كاثوداً محدود المساحة مقابل سطح ألومنيوم مكشوف كبير. عندئذ قد يتوزع التيار على مساحة أنودية أكبر وتنخفض كثافته المتوسطة. يفسر ذلك إمكانية استخدام مثبتات مقاومة للصدأ بنجاح في بعض هياكل الألومنيوم، لكنه ليس ضماناً لكل بيئة أو تركيب.

تنعكس الحالة عند توصيل لوحة كبيرة مقاومة للصدأ بمساحة ألومنيوم مكشوفة صغيرة. يتركز التفاعل على الأنود المحدود، وقد يزداد الهجوم الموضعي. وينطبق منطق مشابه على جزء كبير مقاوم للصدأ يتصل بمكوّن صغير مغطى بالزنك.

الإطار الكبير لا يعني أنوداً كبيراً دائماً

إذا غطى الطلاء معظم الألومنيوم ولم ينكشف سوى موضع صغير قرب ثقب، فقد تتركز هناك آثار الاقتران. لا يصح حساب كامل سطح الإطار كأنه مكشوف ومبتل بالتساوي.

تتغير المساحات مع الرذاذ والجفاف. وقد لا يشارك جزء بعيد من الإطار بفاعلية إذا كان خارج طبقة الإلكتروليت التي تصل الوصلة. لا يوفر قطر المسمار أو الحجم الإجمالي نسبة آمنة عامة. الرسم يشرح المبدأ ولا يتنبأ بسرعة التآكل أو العمر. يلزم تقييم تلف الطلاء المحتمل واحتجاز الماء في الوضع الفعلي.

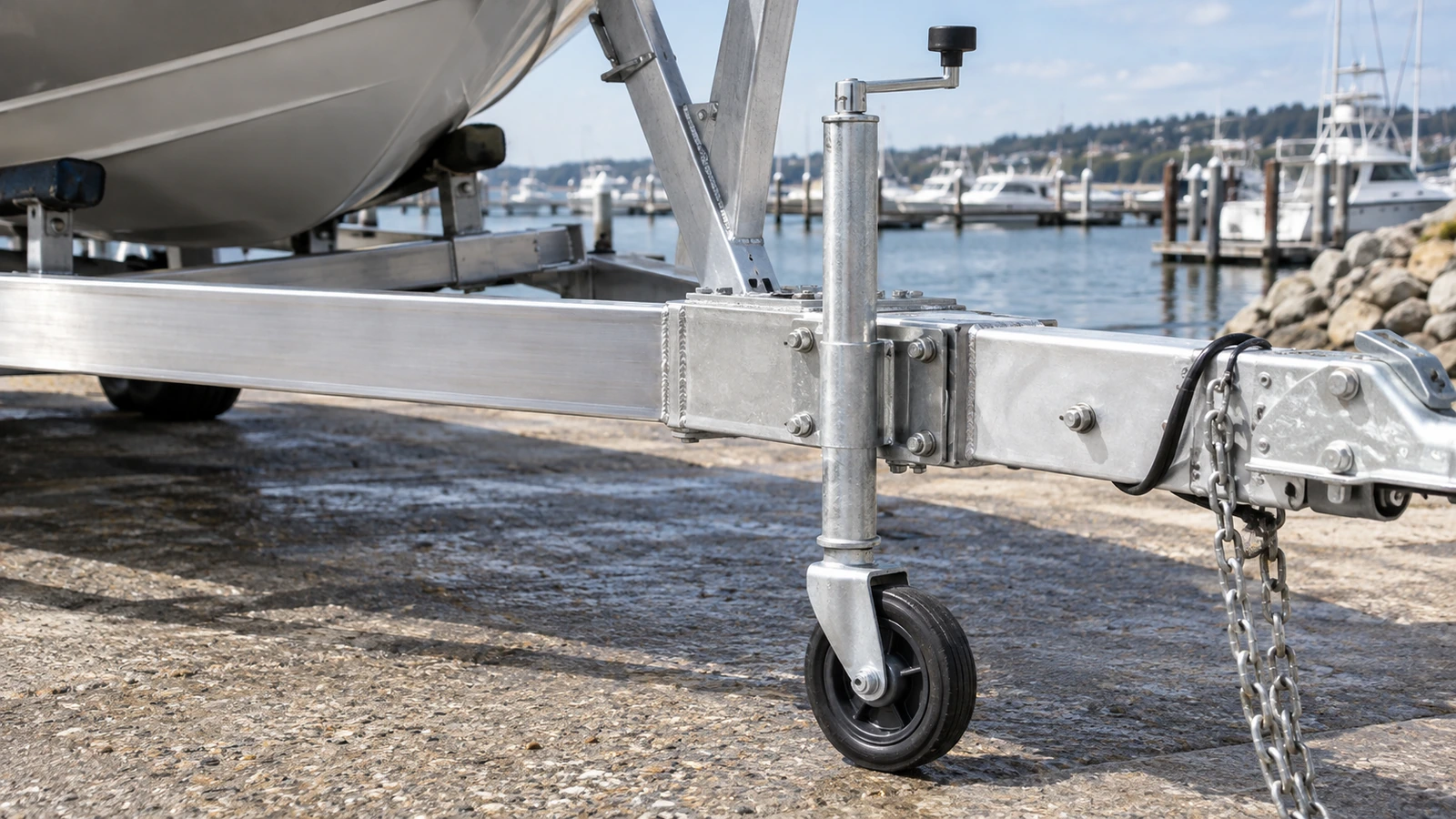

إطار ألومنيوم ورافعة فولاذية ومثبتات مقاومة للصدأ

تنقل رافعة مقدمة المقطورة الحمل الرأسي إلى الإطار، وتتعرض وصلتها أيضاً للاهتزاز والرذاذ والتشغيل المتكرر والتخزين الخارجي. القدرة الاسمية المناسبة لا تثبت وحدها التوافق البيئي.

إذا لامست لوحة فولاذية ألومنيوم مكشوفاً وابتل السطحان، فقد يتكون اقتران جلفاني. يقلل الطلاء المناسب مساحة الفولاذ المكشوف، لكن الخدش أو الحافة أو الثقب غير المحمي قد يخلق نقطة اتصال جديدة. تتوقف النتيجة على حالة الأسطح والمساحات والبيئة.

الفاصل غير الموصل بين اللوحة والإطار لا يعزل المسمار إذا ظل ساقه يلامس المعدنين. وردة نايلون واحدة ليست منظومة عزل كاملة. يجب مراجعة جدار الثقب وأسفل الوردات وأي مسار بديل للتيار.

الرطوبة خلف لوحة التثبيت

قد تدخل المياه المالحة من الحواف أو الثقوب وتبقى بين الأجزاء. إذا كان التصريف ضعيفاً، يستمر البلل بعد جفاف السطح الظاهر. ويمكن أن تنشأ ظروف شقوق وتركيز كلوريدات وتدهور للطلاء. التآكل الجلفاني وتآكل الشقوق آليتان مختلفتان، رغم أن هندسة واحدة قد تشجع كليهما. [7]

عند اختيار رافعات المقطورات البحرية ينبغي تحديد واجهة التركيب مع الحمل. يقدم مقال BoatUS عن استبدال الرافعات سياقاً للتركيب والصيانة، وليس شهادة صلاحية لوصلة محددة من معادن مختلفة. [9]

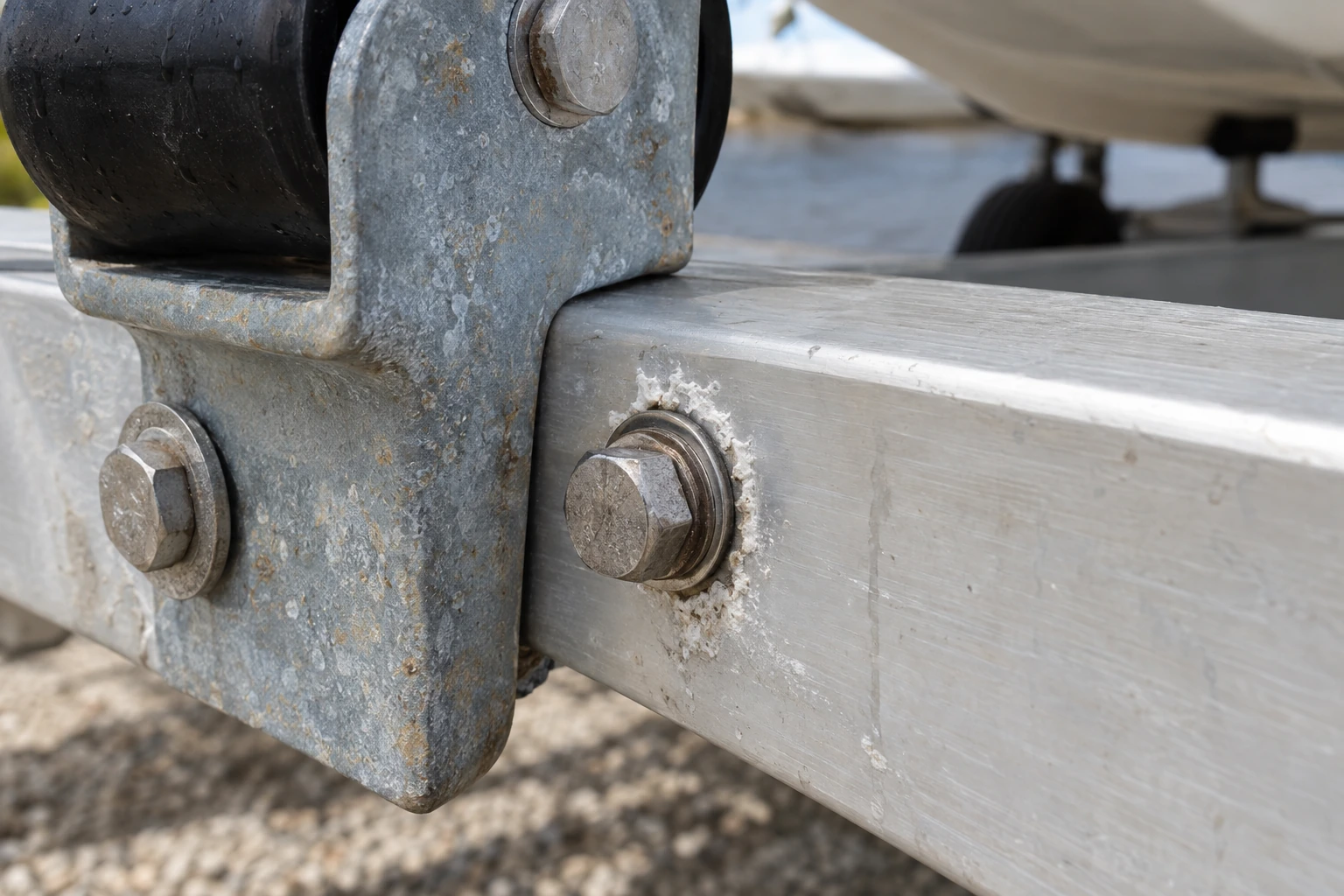

الرواسب البيضاء قرب المسمار سبب للفحص وليست تشخيصاً من الصورة. يلزم توثيق المواد والتشطيبات والاتصالات والتعرض، وفحص الأسطح المخفية عند الحاجة. وإذا اشتبه في فقدان المقطع أو سلامة التثبيت، فإن تنظيف الرواسب لا يثبت أمان الاستخدام.

لماذا لا تحل الجلفنة المشكلة تلقائياً؟

يحمي الزنك الفولاذ بحاجز وبالتآكل التضحيتي عند انكشاف المعدن الأساسي. هذه وظيفة مفيدة، لكنها لا تجعل الجزء المجلفن متوافقاً مع كل معدن في كل بيئة.

تميز جمعية الجلفنة الأمريكية AGA بين ظروف التلامس المعتدلة وبين الرطوبة العالية والمياه المالحة التي قد تجعل العزل مناسباً لاتصال الزنك والألومنيوم. القرار مرتبط بالتعرض، وليس موافقة عامة على كل حامل وكل إطار. [3]

عندما يتصل الفولاذ المقاوم للصدأ والزنك كهربائياً في إلكتروليت، قد يستهلك الزنك بسرعة أكبر. وبعد استنزافه ينكشف الفولاذ. لذلك فإن استبدال جميع المثبتات الصدئة بمثبتات مقاومة للصدأ لا يمثل بالضرورة استراتيجية حماية مكتملة.

كلمة «مجلفن» لا تكفي في أمر الشراء

الطلاء الكهربائي بالزنك والجلفنة بالغمس الساخن بعد التصنيع ليسا متكافئين. تختلف العملية والسماكة والتغطية والتطبيقات، وتعرض AGA أنظمة الزنك كعمليات متمايزة. [4]

ينبغي طلب العملية الفعلية والسماكة والمناطق المطلوب حمايتها وشروط الفحص. المظهر المعدني وحده لا يسمح بمقارنة مفيدة بين العروض. كما أن زيادة السماكة لا تعالج تلقائياً وصلة تحبس الملح أو تتلف حمايتها أثناء الشد.

من منظور GOODIN، يحمي الزنك الجزء الفولاذي المحدد في المواصفات، ولا ينبغي افتراض أنه يوفر حماية تضحية غير محدودة لكل المعادن المرتبطة بالتجميعة.

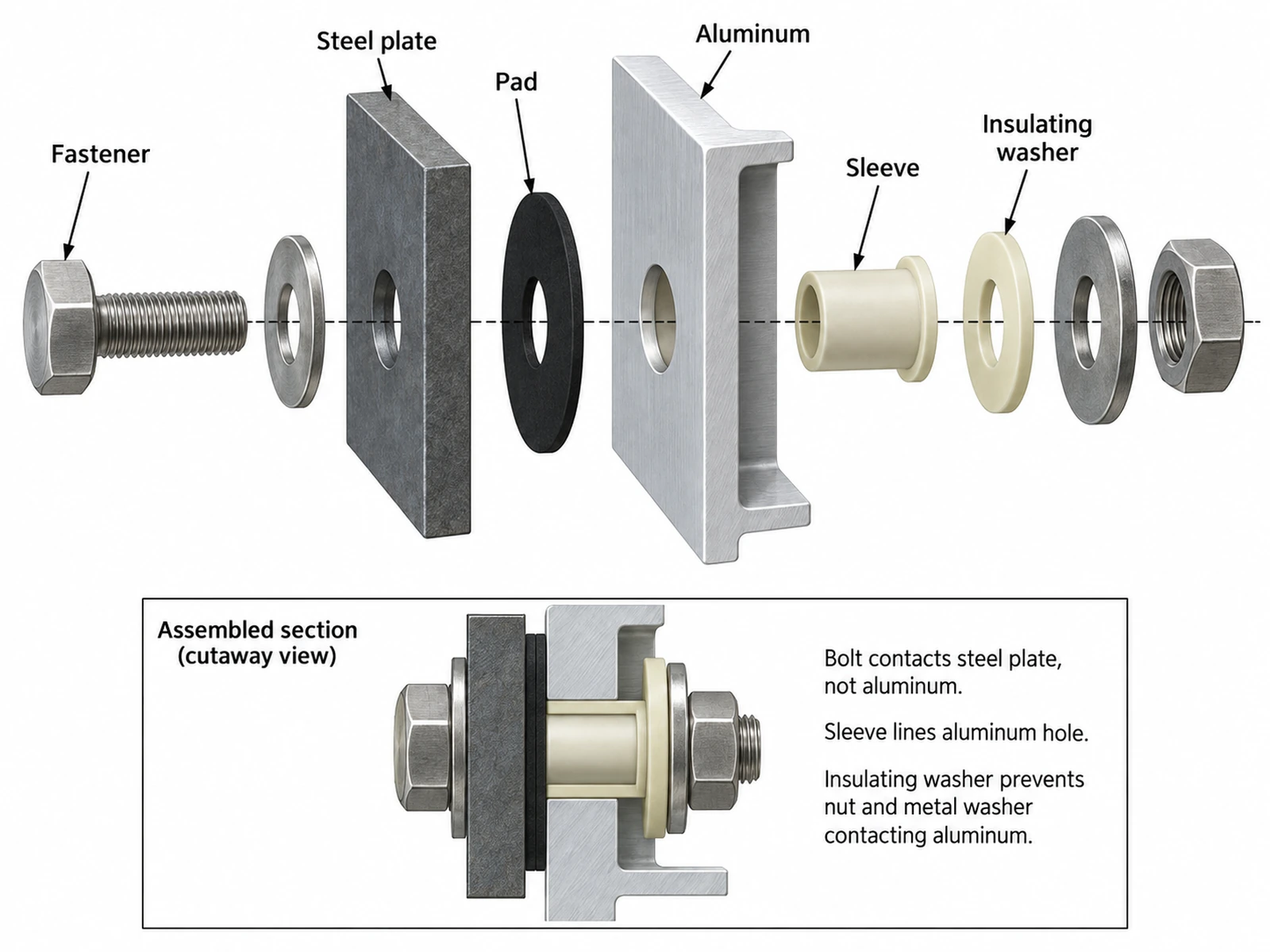

العزل الفعال يشمل الوصلة كاملة

يتحقق العزل عندما تقطع الوصلة كاملة المسارات الكهربائية غير المطلوبة. فقد تفصل بطانة بين لوحين بينما يعيد المسمار أو الوردة أو تلف الطلاء أو جزء مجاور الاتصال بينهما.

تذكر ASSDA الشرائط البلاستيكية والوردات والجلب كوسائل للفصل، وتحذر من اعتبار الطلاء عازلاً موثوقاً حول المثبتات لأن التركيب والحركة قد يتلفانه. [1]

الحل الكهربائي يجب أن يتحمل الحمل أيضاً

قد تنضغط الوردات البوليمرية، وقد تزحف الفواصل تحت الضغط المستمر، وقد تغير الجلبة الخلوص وظروف التحميل عند الثقب. بعض الوصلات الإنشائية لا تقبل هذه الإضافات دون مراجعة التصميم. وتشدد AGA على تقييم العوازل وفق ظروف الحمل. [2]

يلزم التحقق من قوة الشد ونقل الأحمال ومقاومة الكلال وثبات الأبعاد. ويجب عدم قطع وظيفة مقصودة للتأريض أو الربط الكهربائي أو الإضاءة. لا يعد إضعاف التثبيت ثم تقليل التآكل حلاً مقبولاً.

حدد مادة وسماكة، لا كلمة «مطاط» أو «بلاستيك» فقط. قد تؤثر الحشوات والتلوث وامتصاص الماء والتآكل الميكانيكي في الملاءمة. مادة الإحكام ليست تلقائياً عازلاً كهربائياً أو مسنداً إنشائياً. الرسم توضيحي ولا يحدد أبعاداً أو عزم شد أو اعتماد حمل لإجراء تعديل على المقطورة.

حدود تحسين نوع الفولاذ والطلاء

الفولاذ المقاوم للصدأ عائلة من السبائك. تقاوم الدرجة 316 عادة التنقر وتآكل الشقوق المرتبطين بالكلوريدات أفضل من 304، لكنها ليست محصنة في البيئات الشديدة أو الشقوق ضعيفة التهوية. [5] [7]

قد يحسن الانتقال من 304 إلى 316 أداء المسمار نفسه دون أن يلغي اقترانه بالألومنيوم. ولا تثبت هذه الترقية القوة الميكانيكية المطلوبة. يجب تقييم الدرجة والقوة والقلاوظ وشروط الشد والتوافق معاً.

يقلل الطلاء وصول البيئة إلى المعدن، لكنه يغير أيضاً المساحات المكشوفة. قد يركز عيب صغير في طلاء الأنود الهجوم إذا اتصل بكاثود كبير. أما حماية السطح الكاثودي فتقلل مساحته النشطة. لهذا يفضل النظر في حماية الجانبين بدلاً من الاعتماد على طبقة ضعيفة على الألومنيوم وحده. [1] [2]

تشمل المواصفات حواف الثقوب وأسطح التلامس وتلف المناولة وعمليات التجميع. نجاح لوح منفرد في الاختبار لا يضمن الحالة نفسها بعد الثقب والشد.

درست ورقة منشورة في CORROSION التابعة لـAMPP تأثير المعالجة المسبقة في ألواح ألومنيوم مطلية مرتبطة بمثبتات مقاومة للصدأ. [6] استخدمت عينات AA7075-T6 مطلية ومخدوشة في ظروف مختبرية، لا إطار مقطورة من 6061 في الخدمة. تدعم الدراسة أهمية التفاعل بين المتغيرات، لكنها لا توفر عمراً يمكن نقله مباشرة بين سبائك وطلاءات وأشكال وبيئات مختلفة.

كيف يحدد التصنيع والتجميع النتيجة؟

شراء مواد متشابهة لا يضمن تجميعات متساوية. تحدد معالجة الثقوب والتحضير السطحي وتسلسل التركيب ما إذا كانت الحماية المصممة ستبقى فعالة.

قد يكشف الثقب الألومنيوم ويترك نتوءات تتلف الفواصل أو الجلب. ويؤثر قطره وموقعه في العزل وفي الملاءمة الميكانيكية. وقد تضعف الزيوت وبقايا التشغيل والمعالجة غير المناسبة التصاق الطلاء وتفتح طريقاً للرطوبة.

أثناء التركيب، قد يتحرك الفاصل أو يتمزق، وقد يخدش المسمار السطح، وقد يتلف إجبار الأجزاء على المحاذاة واجهة التلامس. تختفي بعض هذه العيوب بعد الشد النهائي، ولذلك يجب وضع الفحص في المرحلة التي يمكن رؤيتها فيها.

الإحكام لا يعني الجفاف دائماً

قد يسمح مانع التسرب غير المكتمل بدخول الماء ثم يمنع خروجه. وقد يحتجز الفاصل السميك رطوبة إذا لم تضبط الحواف والانضغاط والتصريف. الهدف هو تقليل الإلكتروليت مع الحفاظ على الوظيفة وإمكانية الصيانة، لا إضافة مزيد من المواد دون تقييم.

ينبغي أن تمثل عينات التأهيل التجميعة الإنتاجية. قد تناسب الخدمة اختبارات دورية أو غمر أو تعرض ميداني. افحص حواف الثقوب والأسطح المخفية والمثبتات والطلاء وبقاء الوظيفة. ساعات المختبر ليست تحويلاً مباشراً إلى سنوات خارجية.

حدد الحالة الأولية وإجراءات التنظيف والفك والتقييم. وثّق التنقر وفقد الطلاء والفقد الوظيفي على نحو منفصل، كي لا يصبح المظهر بديلاً عن معيار قبول محدد.

تغيير بوليمر الوردة أو عملية الطلاء أو سماحية الثقب قد يغير وصلة معتمدة. حدد المسؤول عن الموافقة ومتى تعاد الاختبارات. المطلوب هو تكرار التكوين المؤهل في الإنتاج، لا تقديم عينة استثنائية فقط.

ما الذي يجب تغييره في مواصفات الشراء؟

تكتب المواصفات غالباً بصورة منفصلة: سبيكة للإطار، وحمل وتشطيب للرافعة، ودرجة فولاذ للمسمار. قد ينفذ كل مورد طلبه بينما يبقى توافق الوصلة بلا مسؤول واضح.

هذه أولويات هندسية وليست وصفات عامة. قد تزيد معالجة بحرية متقدمة التكلفة دون حاجة في خدمة معتدلة، وقد تكون حماية اقتصادية مناسبة للداخل غير كافية للغمر المتكرر.

لا يلزم أن يفرض الطلب كل عملية تصنيع، لكنه يجب أن يحدد النتيجة والواجهات التي تحتاج تحققاً. عند مناقشة متطلبات الرافعة وتركيبها للمصنّعين، أرفق رسم الجزء المقابل وبيئة التشغيل.

حدد من يعتمد الاتصال كاملاً، بما فيه أجزاء الموردين الآخرين. وسجل التكوين والمراجعة حتى لا يغير استبدال صغير المنظومة المعتمدة دون ملاحظة. الهدف منع مشكلة على مستوى التجميعة رغم مطابقة الأجزاء منفردة، لا شراء الحزمة الأغلى.

رؤية GOODIN: مقاومة التآكل خاصية للتجميعة

قد تكون الرافعة الفولاذية والمثبتات المقاومة للصدأ اختيارات مناسبة لإطار ألومنيوم. السؤال هو استمرار توافقها بعد احتساب الطلاء والهندسة والتصنيع والبيئة.

تقترح GOODIN في مشاريع المصنّعين مراجعة اقتران المواد وتصميم الواجهة وعملية التصنيع والتحقق من التجميع ومتطلبات الخدمة. لا تثبت القدرة الاسمية التوافق ضد التآكل، ولا يثبت وصف «مقاوم للصدأ» اكتمال العزل، ولا تضمن الجلفنة عمراً ثابتاً تحت الكلوريدات.

على المورد توضيح المواد وخيارات التشطيب وشروط التركيب ووثائق التحقق. وعلى المشتري وصف البيئة وتقييم حزمة المكونات لا كل بند وحده. في المقطورات البحرية يجب الجمع بين الحماية والموثوقية الميكانيكية والصيانة والتكلفة.

الخلاصة

يتوقف التآكل الجلفاني على الجهد والاتصال الكهربائي والإلكتروليت والمساحات المبتلة فعلياً. تغير أضرار الطلاء واحتجاز الماء وجودة التجميع المخاطر. ليست الإجابة حظر كل وصلة بين معدنين، بل تحديد الواجهات المعرضة للخطر والتحقق منها.

مقاومة التآكل خاصية للتجميعة، وليست صفة لمادة واحدة منفردة.

المصادر وقراءات إضافية

تدعم المصادر الفنية شرح الآليات، وتقدم etrailer وBoatUS سياق الاختيار والصيانة. الصور مولدة بالذكاء الاصطناعي وليست سجلات أعطال لعملاء أو رسومات تركيب معتمدة.
