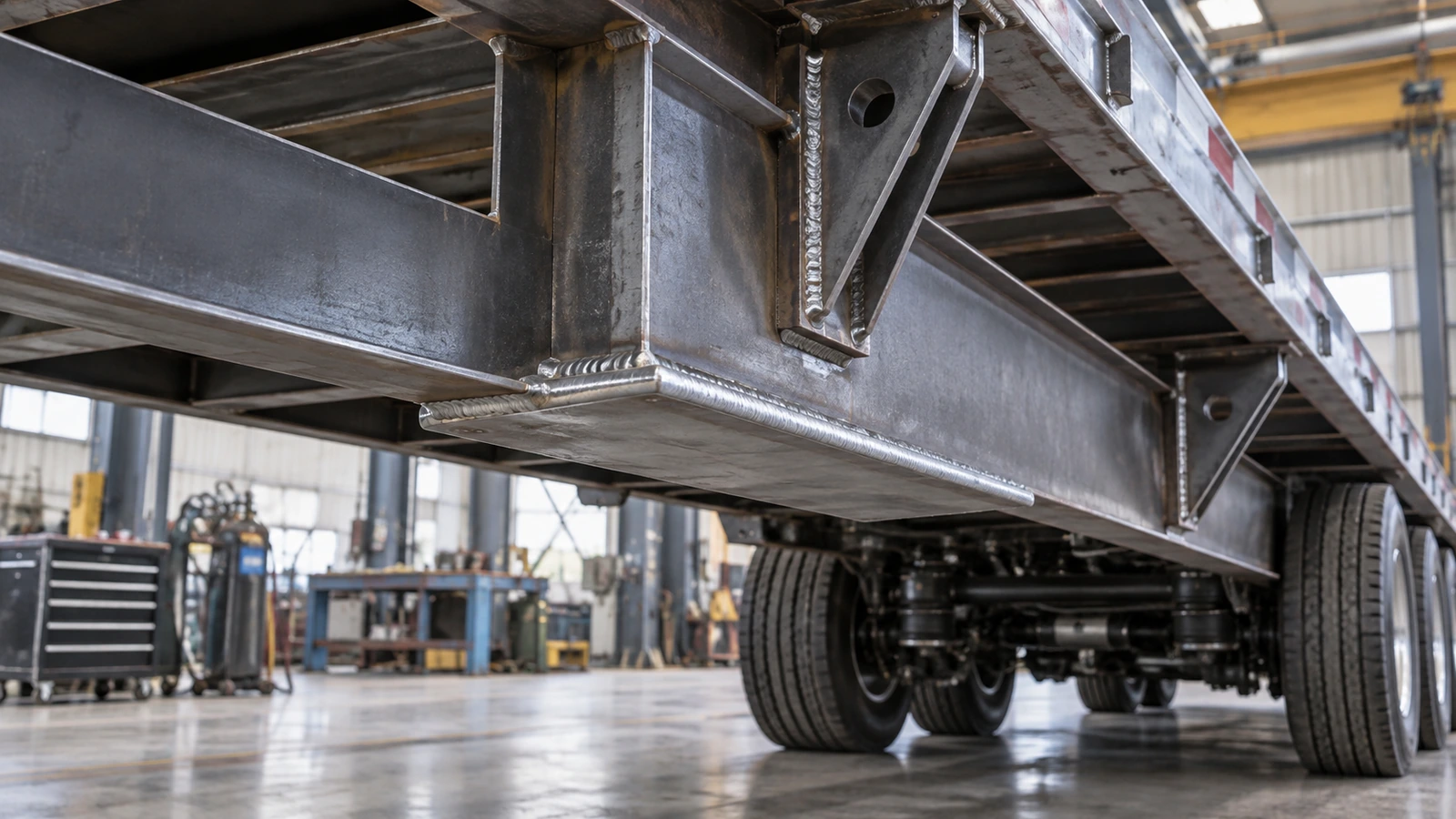

Больше сварки — не всегда прочнее: почему массивное усиление может сократить усталостный ресурс прицепа

Инженерный обзор, а не инструкция по ремонту или одобрение конструкции. Сравнения отдельных деталей не являются универсальным прогнозом ресурса. Изменение несущих конструкций требует квалифицированной оценки.

Циклическая нагрузка меняет смысл слова «прочный»

Когда на раме находят трещину, первым подозрением часто становится перегрузка. Она действительно способна повредить конструкцию, но для усталости единичная перегрузка не обязательна. Повторяющиеся нагрузки могут вызывать рост трещин без общей пластической деформации или мгновенного разрушения в отдельном цикле.

В главной балке меняются изгибающие напряжения при изменении положения колёсных нагрузок относительно шасси. Кронштейны подвески передают сосредоточенные силы. Крепления опорных стоек работают по-разному при сцепке, стоянке и погрузке. Поперечины взаимодействуют с продольными балками при кручении, а неровная дорога меняет амплитуды и вибрацию.

Имеет значение не только максимальное напряжение, но и его размах — разность между верхним и нижним значениями в цикле, а также число повторений. Поэтому статическую грузоподъёмность нельзя считать заменой оценки долговечности.

Усиленная балка может лучше сопротивляться остаточному изгибу при экстремальном событии, но новый сварной участок способен стать местом зарождения трещины после миллионов меньших циклов. Анализ должен охватывать не только величину силы, но и то, какой конструктивный элемент воспринимает переменные напряжения.

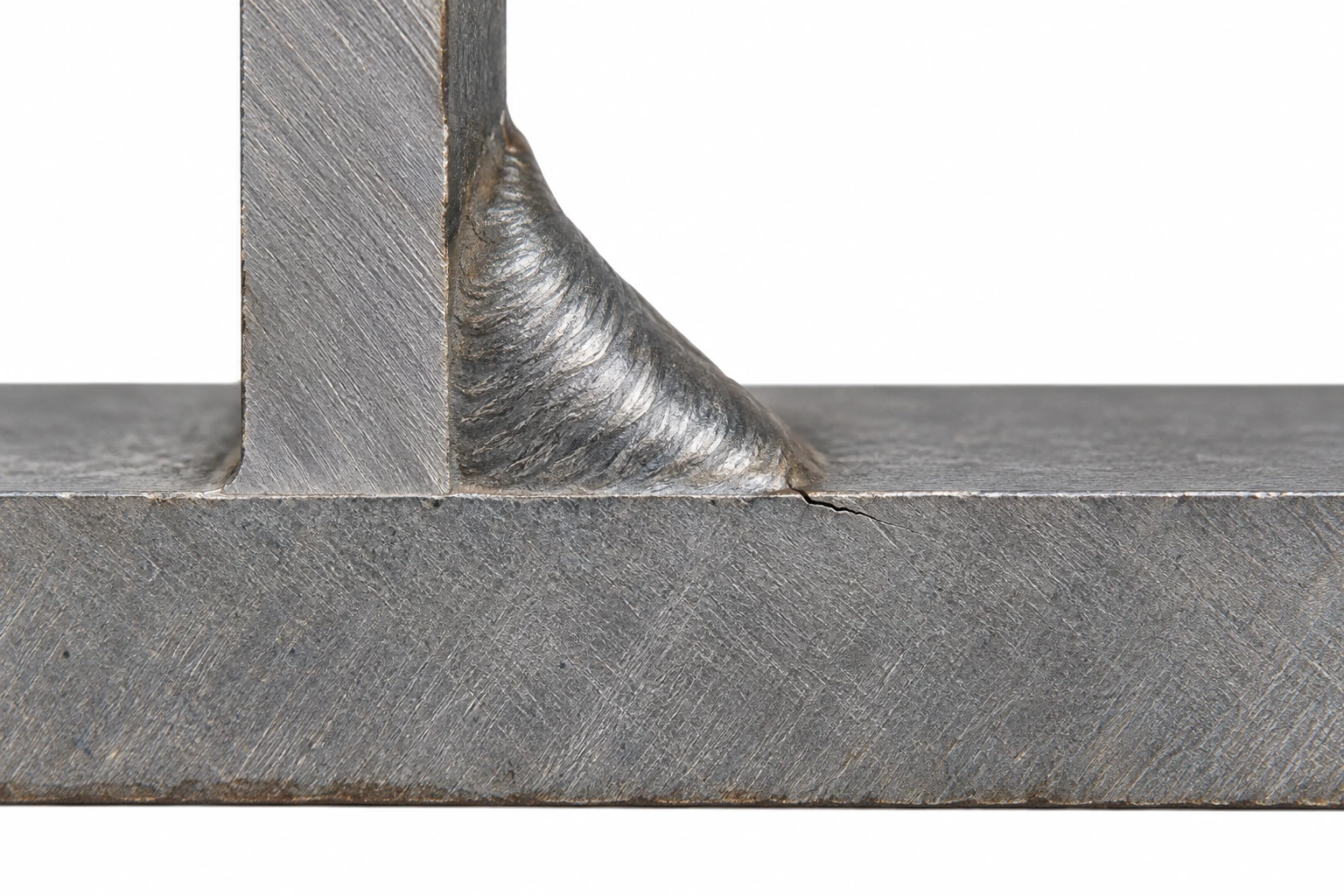

Почему сварной узел ведёт себя иначе, чем основной металл

Гладкая стальная пластина и сварная деталь обладают разным усталостным поведением. Одна из причин — геометрия перехода от поверхности шва к основному металлу. Эта граница образует локальный концентратор, похожий по действию на надрез.

Технический обзор, связанный с рекомендациями IIW, объясняет, как обработка перехода может уменьшать эффект надреза и создавать благоприятные остаточные напряжения в подходящих деталях. Следовательно, речь идёт не о косметическом улучшении валика, а об изменении механизма усталости. [10]

Сварка также создаёт остаточные напряжения вследствие расширения и усадки при нагреве и охлаждении. Геометрия, начальные несовершенства и напряжённое состояние могут сделать соединение критичным даже при высоких свойствах окружающей стали.

SSAB прямо различает основной металл и сварное соединение: повышение прочности стали может улучшить свойства несваренного материала, но выигрыш в узле ограничен концентрацией и несовершенствами. На ресурс соединения сильно влияют конструкция и изготовление, а не только марка стали. [1]

Замена стали на более высокопрочную не обеспечивает пропорционального роста усталостной сопротивляемости неизменённого шва. Добавление наплавленного металла тоже этого не гарантирует.

Дело не в запрете больших швов

Иногда увеличение эффективного размера шва — правильное решение. TWI указывает, что при усталостном разрушении через расчётное сечение углового шва увеличение его размера или переход к соединению с полным проплавлением может улучшить результат. [7]

Но если разрушение определяется переходом к основному металлу, больший валик может не устранить причину. Чрезмерная выпуклость способна сделать профиль перехода менее благоприятным и усилить местную концентрацию. TWI рассматривает это как неблагоприятный фактор усталости. [8]

Поэтому количество сварки не должно подменять расчёт. Нужно выяснить, где расположен шов, как он нагружен, какую геометрию создаёт и как передаёт усилия в окружающую конструкцию. Размер выбирают исходя из этих условий.

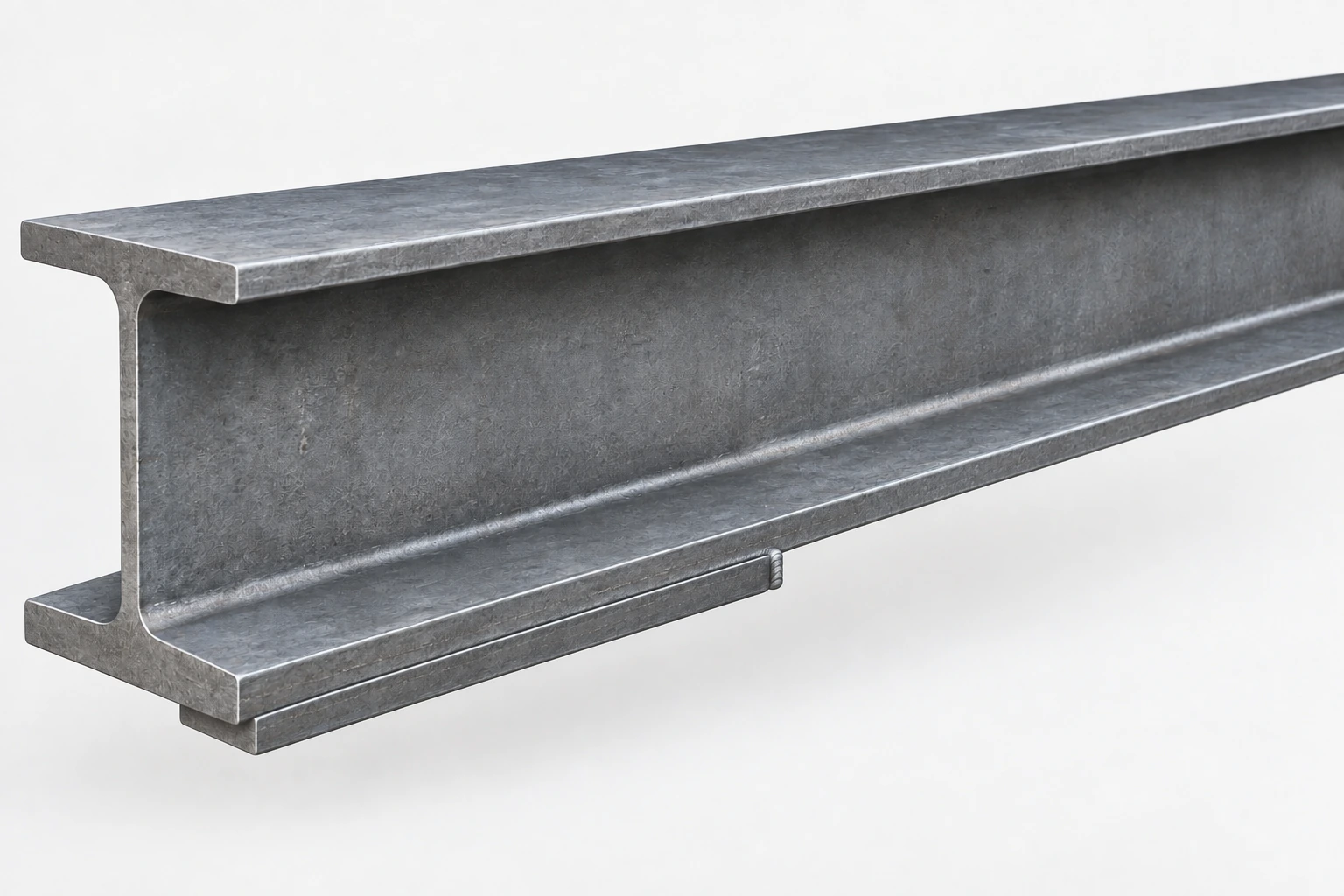

Как усиливающая накладка создаёт новое слабое место

Рассмотрим главную балку при вертикальном изгибе. В простой модели наибольшие продольные напряжения возникают в верхнем и нижнем поясах и уменьшаются при приближении к нейтральной оси. Приварить дополнительную пластину к нижнему поясу кажется очевидным способом усиления.

Статически добавленный металл может повысить характеристики сечения и местную жёсткость. Но накладка где-то заканчивается. На коротком участке происходит переход от более жёсткого усиленного сечения к менее жёсткому исходному, и усилия перераспределяются.

В той же зоне появляется геометрическая неоднородность сварного соединения. Совмещаются исходные напряжения пояса, местный эффект перепада жёсткости и концентрация у шва. Поэтому оценка усиления не может ограничиваться массой добавленной стали.

SSAB рекомендует уменьшать количество ненужных соединений главных балок и предупреждает, что накладки на стенке или поясах могут помогать статической несущей способности и ухудшать усталость. В примере нижнего пояса поперечная сварная деталь и переход жёсткости дают ресурс как минимум в восемь раз меньше, чем у сравниваемого продольного соединения. [2]

Это не универсальный множитель для любой накладки. Нельзя утверждать, что каждое усиление уменьшает срок службы ровно на 87,5%. Вывод другой: изменение категории детали и локального напряжённого состояния может перевесить пользу от увеличения сечения.

Почему восьмикратная разница возможна

Усталостный ресурс чувствителен к размаху напряжений. В применимом диапазоне многих обычных S–N-кривых сварных соединений используют зависимость, приблизительно обратную кубу размаха. TWI описывает соответствующие кривые, а SSAB применяет эту зависимость в примере крепления опорной стойки. [9] [3]

N ∝ 1 / (Δσ)³

Здесь N — число циклов до разрушения, Δσ — размах напряжений. При его удвоении, если сохраняются та же кривая и остальные применимые допущения, 2³ = 8: расчётный ресурс составляет приблизительно одну восьмую исходного.

Пример объясняет чувствительность, а не предсказывает срок службы конкретного прицепа. Другие наклоны кривой, пороги и переменные спектры требуют своего расчёта. Нельзя автоматически перемножать эффект изменения категории детали и этот пример удвоения напряжений: иначе можно дважды учесть один механизм.

Направление шва оценивают относительно напряжений

Шов вдоль главного направления напряжений не равноценен шву поперёк него. SSAB также приводит пример кронштейна на нижнем поясе, ресурс которого составляет менее 5% от ресурса продольного соединения стенки с поясом в принятом сравнении. [1]

Это не означает запрета поперечных швов. Ориентация меняет тяжесть условий конкретной детали. Металла может стать больше, а сопротивление усталости определяющего участка — меньше.

Изменение пути нагрузки может быть эффективнее массивного усиления

Когда целью становится усталостная долговечность, вопрос меняется: не куда добавить сталь, а куда следует вводить силу. Крепление опорных стоек полуприцепа хорошо показывает разницу.

Переход высоты в зоне «гусиной шеи» создаёт высокие напряжения. Крепление к поясу располагает шов рядом с наиболее нагруженной при изгибе частью сечения. SSAB показывает перенос крепления к стенке, ближе к нейтральной оси, позволяющий изменить критическую деталь, а не просто увеличить шов. [3]

Главное изменение — способ и место ввода силы. Это касается подвески, домкратов, поперечин, аппарелей, инструментальных ящиков и гидравлического оборудования. Кронштейн оценивают не только по собственной прочности, но и по воздействию на принимающую балку, трубу или пластину.

Очень жёсткий кронштейн способен перенести разрушение в соседний металл. При этом близость нейтральной оси означает меньшие продольные напряжения изгиба в рассматриваемом случае, а не отсутствие нагрузки. Стенка должна воспринимать сдвиг, местное смятие и силы крепления; отверстия, болты и рёбра нуждаются в отдельной проверке. Это вариант проектирования, а не разрешение крепить оборудование в любой точке стенки.

Косынка перенаправляет усилия

Треугольная косынка может уменьшить изгиб кронштейна и распределить нагрузку. Но она тоже заканчивается. Если жёсткость растёт резко, а конец расположен в напряжённой зоне, там может возникнуть новый концентратор.

Сила не исчезает — меняется путь её передачи. Важны форма, длина, окончание косынки, направление швов и положение относительно главных напряжений. Косынку следует проектировать как элемент передачи усилий, а не как визуальный символ надёжности.

Высокопрочная сталь не исправляет неудачный узел

Более высокий предел текучести позволяет в некоторых случаях уменьшить толщину и массу при сохранении статической способности. Но в меньшем сечении рабочие напряжения обычно растут. В несваренном материале повышение прочности может помочь; в сварной детали остаются концентрация, остаточные напряжения и несовершенства.

Опасно заменить сталь, уменьшить толщину, подтвердить статическую прочность и считать ресурс сохранённым. При прежних сварных деталях повышенные напряжения могут сократить долговечность. SSAB связывает облегчение конструкции с переработкой усталостно-критичных соединений. [1] [3]

Выбор материала нельзя отделять от проектирования. Результат определяет вся конструкция.

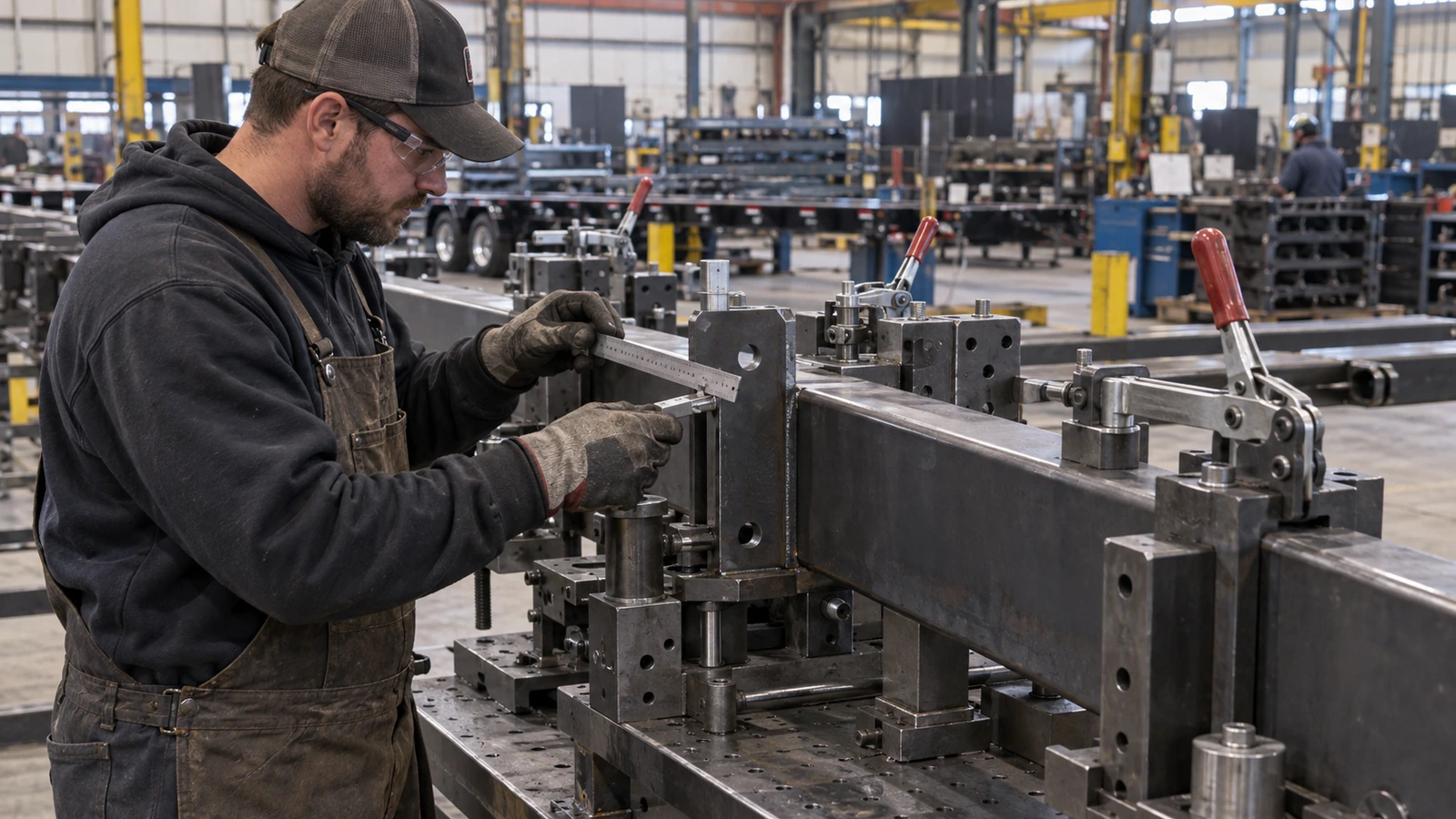

Повторяемость производства — часть долговечности конструкции

Сварка меняет не только прочность соединения, но и состояние конструкции после изготовления. Локальный нагрев и усадка способны деформировать балки, трубы и кронштейны. SSAB отмечает, что в практических задачах прицепостроения сварочная деформация может быть важнее статической прочности самих швов. [5]

Управление включает тепловложение, сборку, последовательность, эффективное сечение шва и исключение ненужного усиления. Дополнительная длина или объём могут увеличить нагрев, деформация — изменить соосность, а принудительная подгонка — внести вторичные напряжения.

В эксплуатацию выходит реально изготовленная геометрия, а не идеальное изображение на чертеже. Поэтому производственный процесс становится частью структурной оценки.

Однако снижать тепловложение без ограничений нельзя. Нужен подтверждённый режим для материала, толщины и соединения. Недостаточный нагрев может ухудшить сплавление или вызвать другие проблемы. Цель — достаточное контролируемое тепло и заданное эффективное сечение, а не минимально возможный валик.

Внешний вид не заменяет качество детали

Красивый шов может находиться в неудачном месте. Оценка объединяет расположение, геометрию, нагружение и исполнение. SSAB выделяет подрезы, дефекты корня, несплавление, холодные наплывы и трещины как неблагоприятные для усталости и обращает внимание на начало, окончание и плавность переходов. [4] TWI также рассматривает чрезмерно выпуклый профиль. [8]

Предприятию недостаточно сварщика, способного наплавить большой объём. Нужен процесс, многократно создающий предусмотренное соединение.

От удачного прототипа к серии

Прототип можно тщательно собрать и закрепить с участием опытного специалиста. В серии появляются разброс размеров материала и формовки, износ оснастки и деформации. При переменном зазоре один работник стянет детали, другой заполнит промежуток металлом, третий изменит последовательность, четвёртый увеличит шов.

Все изделия могут выглядеть законченными, но усталостная деталь будет разной. Нужно проверить, воспроизводима ли подтверждённая геометрия в обычных условиях производства.

Это включает допуски, повторяемость базирования, доступ к шву, корневой зазор, последовательность, нагрев, деформации, начало и конец проходов, контроль и переделки. В масштабе серии повторяемость — условие работы конструкции, а не только показатель эффективности цеха.

Устранять механизм повреждения, а не только видимую трещину

При трещине часто предлагают заварить повреждение и добавить пластину. Иногда это правильно, иногда создаёт следующую зону разрушения. Восстановление металла без устранения исходной концентрации оставляет механизм активным. Жёсткая ремонтная накладка может переместить максимум напряжения к собственному концу.

Следует различать единичный дефект, недостаточное сечение, плохое исполнение, неудачное крепление, тяжёлый режим эксплуатации, деформацию, коррозионное утонение и ошибочный путь передачи нагрузки. Разные причины требуют разных решений.

TWI и материалы, связанные с IIW, описывают обработку перехода фрезой, TIG-обработку и ударные методы, способные улучшить подходящие детали за счёт геометрии или остаточных напряжений. Польза не сводится к добавлению металла. Необходимы определённая процедура, подготовка исполнителя и проверка результата. [7] [10]

При подозрении на структурную трещину следует обратиться к изготовителю и квалифицированному специалисту до дальнейшего использования или изменения конструкции. Иллюстрации статьи не являются ремонтной инструкцией. Шлифование и ударная обработка не предназначены для сокрытия существующей трещины.

Производственная трещина и кажущийся пропуск шва

Трещина до начала эксплуатации — производственная проблема, но не доказательство дорожной усталости. Причину необходимо исследовать; фотография сама по себе не устанавливает металлургический механизм.

Пластина, приваренная не по всему периметру, может соответствовать проектному замыслу. Добавление «недостающего» шва без чертежа способно создать лишнее стеснение или поперечную усталостную деталь. Правильный ориентир — утверждённая конструкция, а не визуальное количество металла.

Дилерам и владельцам по-прежнему важен осмотр. Видимые трещины, сильные подрезы, признаки несплавления и значительная деформация требуют внимания. Но обратное утверждение тоже неверно: большой, непрерывный и красивый шов не доказывает высокую долговечность.

Перед ремонтом, модификацией и установкой дополнительного оборудования нужно понимать исходный путь сил, особенно при сварке на высоконапряжённых поясах главных балок.

Что должны задавать изготовители и отделы закупок

Требование «мощных швов» или «проварить полностью» не является инженерной спецификацией. Для несущего компонента могут требоваться чертёж и обозначения, размер и длина швов, геометрия соединения, участки непрерывной и прерывистой сварки, материалы, сборочные зазоры, критические места начала и окончания, допустимые несовершенства и контроль.

Для высокопрочной стали важно тепловложение. SSAB указывает на возможность снижения прочности и ударной вязкости при его избытке и приводит рекомендации для определённых продуктов и условий. Нельзя превращать их в универсальные настройки для любой стали. [6]

Цель закупки — повторяемое изготовление спроектированного узла. Если определяет расчётное сечение шва, может помочь его увеличение. Если переход к основному металлу — плавная геометрия. Если деформация — сокращение ненужного объёма. Перенос крепления иногда эффективнее всех трёх мер.

Вопросы перед добавлением усиления

Где вводится сила и где максимальны размахи напряжений? Снижает ли накладка эти значения или создаёт более резкий переход рядом? Где заканчивается усиление? Пересечёт ли новый шов главное растягивающее напряжение? Можно ли перенести крепление или изменить форму без дополнительного приварного элемента?

Нужно также проверить, можно ли воспроизводить деталь без чрезмерной деформации. Тогда усиление становится системным решением. Визуально лёгкая конструкция не обязательно слаба, а тяжёлая — не обязательно долговечна.

Сравнение поставщиков

Два поставщика могут указать одинаковую марку стали и размер шва, но изготовить разные детали. Один контролирует зазор, другой заполняет его. Один уводит окончания из критичной зоны, другой располагает их возле конца накладки. Один управляет деформацией оснасткой и последовательностью, другой полагается на последующую правку.

Поэтому оценивают сочетание чертежа, возможностей процесса и контроля. Сертификат материала сам по себе не описывает готовую геометрию и её разброс.

Для таких изделий, как домкраты для прицепов и монтажные кронштейны и комплектующие, монтажный интерфейс тоже должен входить в обсуждение закупки. Номинальная грузоподъёмность компонента не подтверждает пригодность принимающего шасси. Поставщик не должен самостоятельно переносить или удлинять несущие швы без согласования с ответственным изготовителем.

Испытания должны отвечать на вопрос об усталости

Статическое испытание подтверждает способность выдержать заданную нагрузку без немедленного разрушения или недопустимой остаточной деформации. Оно не устанавливает усталостный ресурс. Испытание на растяжение характеризует свойства, макрошлиф — отдельное сечение. Ни один такой результат не воспроизводит автоматически весь спектр циклов или производственный разброс.

Даже усталостный тест требует контекста: геометрии, спектра, определения напряжения и критерия разрушения. Методы номинального напряжения, структурного напряжения в горячей точке и эффективного напряжения надреза предполагают соответствующие кривые. Нельзя подставлять необработанный пик конечно-элементной модели в несвязанную с ним номинальную кривую. [9] [10]

Tello и соавторы разработали методику для сварных компонентов полуприцепа и проверили её численно и экспериментально на узле раскоса оси. Это близкое к применению первичное исследование, а не универсальное одобрение любой рамы. [11]

План проверки должен задавать места поиска трещин, критерии приёмки и выбор представительных образцов. Особо тщательно изготовленный прототип может не отражать обычные зазоры, доступность и переделки. Результаты полезно связывать с версиями чертежа и процесса, чтобы оценивать последующие изменения поставки.

Плавная передача усилий

Удобно представить напряжения как поток. Хорошая геометрия позволяет передавать усилия постепенно, а резкие изменения формы и жёсткости концентрируют их. Отверстия, границы швов, поперечные крепления, внезапные окончания пластин и стеснение изменяют этот путь.

Все концентраторы исключить невозможно. Задача — удалить наиболее тяжёлые из зон больших циклических напряжений и обеспечить стабильное изготовление оставшихся деталей.

Поэтому иногда лучше убрать шов, чем увеличить его; перенести кронштейн, чем усилить; сделать плавный переход, чем добавить резко заканчивающуюся пластину. Внешне такое улучшение может выглядеть скромно, но иметь большое значение для ресурса.

Позиция GOODIN: управлять конструктивной деталью, а не объёмом сварки

Прицепам нужны сварка, накладки, крепления и косынки. Ошибка состоит не в их применении, а в предположении, что долговечность растёт пропорционально объёму наплавленного металла.

При нерегулярном многократном нагружении критичным может оказаться не способность шва передать большую статическую силу, а создаваемая им усталостная деталь в окружающей конструкции. Это должны учитывать проектирование, производство, контроль, закупки и ремонт.

Конструктор управляет путями сил и переходами жёсткости. Производство — сборкой, нагревом, деформацией и профилем. Контроль ищет несовершенства, относящиеся к механизму разрушения. Закупки задают нужное соединение, а ремонт устраняет причину, а не просто закрывает повреждение.

Позиция GOODIN: долговечность создаётся управлением нагрузкой, переходами и усталостно-критичными деталями, а не максимизацией сварки. У каждого усиления должна быть причина, у каждого шва — функция, а у производства — способность стабильно воспроизводить конструкцию.

Источники и дополнительные материалы

Технические рекомендации производителей и первичные исследования. Примеры объясняют механизмы; для конкретной конструкции необходимо проверить материал, чертежи, метод оценки и условия производства.
