Замена лебёдки лодочного прицепа: как согласовать крепление, носовой рым и угол тяги

Рекомендации по выбору, а не разрешение на изменение конструкции. Следуйте инструкциям лодки, прицепа и лебёдки; до измерений и регулировки обеспечьте устойчивость и независимое крепление лодки.

Начните с полной геометрии тяги

Лебёдка лодочного прицепа не работает изолированно.

Её усилие передаётся через связанную систему:

монтажное основание → стойка лебёдки → барабан/выход тягового элемента → трос или лента → крюк → носовой рым → лодка → ложементы или ролики

Носовой упор определяет, где должно закончиться перемещение лодки.

При изменении одного элемента могут измениться условия работы нескольких других.

Более высокая рама новой лебёдки может поднять точку выхода троса или ленты.

Другой рисунок отверстий может потребовать смещения лебёдки вперёд или назад.

Более широкий двухскоростной корпус может уменьшить зазор для рукоятки рядом со стойкой упора.

Переход с троса на ленту может изменить требуемое исполнение барабана и трассу тягового элемента.

Поэтому совместимость нельзя сводить к сравнению:

старая лебёдка = 2 000 фунтов → новая лебёдка = 2 000 фунтов

Номинальное усилие отвечает на один вопрос.

Геометрия установки отвечает на другой.

Что должна обеспечивать правильная геометрия

Несколько известных производителей лодочных прицепов дают похожие рекомендации по окончательному расположению лебёдки.

Для изделий, охваченных соответствующими инструкциями, Fulton указывает горизонтальное направление выхода ленты к рыму установленной лодки; Venture располагает тяговый элемент примерно параллельно раме, а носовой ролик — выше рыма; ShoreLand’r также предусматривает прямую тягу без выраженного направления вверх или вниз. Это полезные ориентиры для обычных компоновок, а не универсальное разрешение на монтаж для любой лодки и прицепа. [1][2][3]

Отсюда следует полезный исходный принцип:

Оценивайте положение лебёдки при окончательно установленной лодке, а не на пустом прицепе.

Без лодки барабан может выглядеть правильно расположенным.

Фактически важно, где находится выход тягового элемента относительно рыма, когда корпус правильно опирается на ложементы или ролики и прилегает к предусмотренному упору.

Эту рекомендацию необходимо сверять с требованиями конкретных производителей лодки и прицепа. Конструкция упоров различается, особенно на старых, заказных и многороликовых прицепах.

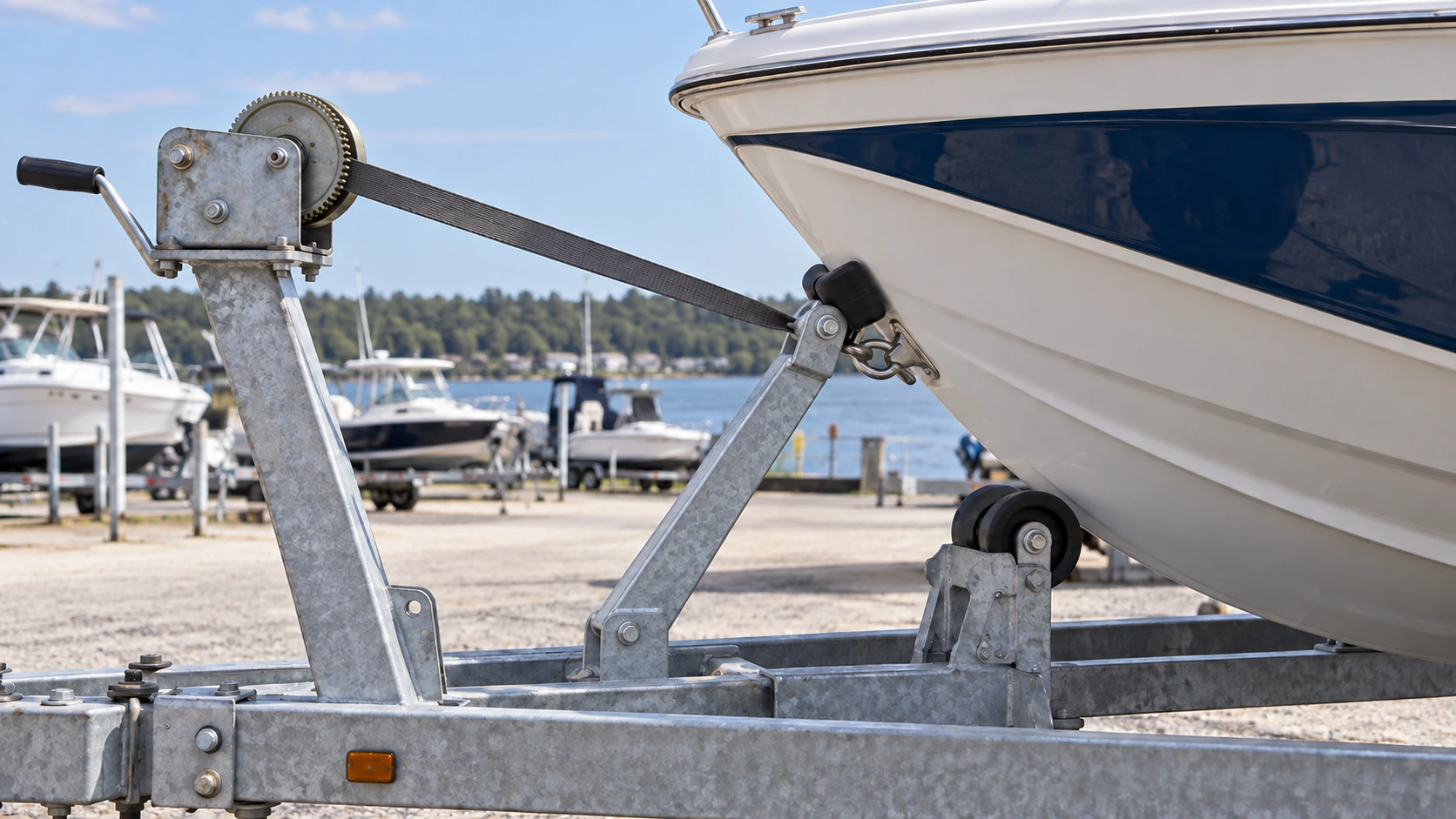

Почему тяга вверх может быть проблемой

Представьте, что носовой рым значительно ниже выхода тягового элемента.

При вращении рукоятки усилие имеет две составляющие:

• вперёд, к лебёдке;
• вверх, к барабану.

Таким образом, тяга уже не направлена преимущественно вдоль предусмотренного направления погрузки.

Направление силы важно независимо от мощности лебёдки. Venture предупреждает, что восходящая линия тяги может способствовать перемещению носа при перевозке, и требует независимого крепления носовой части. Правильное погрузочное выравнивание не заменяет необходимые транспортные крепления. [2]

Пример высокой лебёдки показывает, что необходимо учитывать при покупке: значительно более низкий рым создаёт направленную вверх составляющую тяги. Само по себе это наблюдение не устанавливает все причины движения носа; опоры корпуса и независимые крепления также требуют оценки.

Вывод для покупателя не звучит так:

«Всегда устанавливайте лебёдку ниже».

Он звучит иначе:

«Замена не должна создавать чрезмерный угол тяги вверх относительно окончательного положения носового рыма».

Лебёдка может находиться и слишком низко

Обратная геометрия создаёт другую проблему.

Если выход расположен намного ниже рыма, лебёдка тянет вперёд и вниз.

Это может направлять рым к нижним деталям прицепа, а не к предусмотренному положению у упора.

В примере низкой лебёдки рым приближается к нижним деталям упора, а трос трётся о них. Лебёдка может работать нормально, но конечный подход остаётся перекрытым. Это проверка геометрии, а не доказательство того, что неизвестную стойку безопасно поднять.

С точки зрения механики низкий выход добавляет к усилию на рыме направленную вниз составляющую. В зависимости от расположения опор она может увеличивать контактную нагрузку вместо облегчения движения по предусмотренной траектории. Инструкция Suncor также предусматривает высоту тягового элемента, близкую к высоте рыма, и отсутствие препятствий. [4]

И здесь решение не заключается автоматически в том, чтобы:

поднять лебёдку как можно выше.

Задача — восстановить подходящую трассу между лебёдкой и рымом.

Носовой упор нужно проверять одновременно

Регулировка высоты без проверки носового упора может просто перенести место столкновения.

Три элемента нужно рассматривать совместно:

выход тягового элемента + носовой рым + носовой упор

В обычных компоновках Venture и ShoreLand’r ролик расположен выше рыма, а его положение согласовано с линией тяги. Проверяйте весь узел, а не перемещайте одну деталь отдельно. [2][3]

Это объясняет, почему погрузка бывает затруднена даже при исправной лебёдке.

Если упор расположен:

• слишком низко;
• слишком высоко;
• слишком далеко вперёд;
• слишком далеко назад;

рым может не подходить к нему свободно.

Владелец может компенсировать это глубиной погружения прицепа, дополнительным усилием или изменением трассы троса, хотя настоящая причина заключается в настройке прицепа.

Не все носовые упоры устроены одинаково

Старые или заказные прицепы могут иметь:

• одиночный ролик;
• два ролика;
• V-образные упоры;
• регулируемые ограничители;
• объединённые узлы стойки и лебёдки.

Точное взаимное положение должно соответствовать проекту производителя лодки или прицепа.

Правило выбора изделия:

Не копируйте положение рыма с другого прицепа только потому, что он выглядит похожим.

Используйте фактическую геометрию корпуса и прицепа.

Определите положение лодки и монтажную базу

Шаг 1: проверьте положение лодки до измерения

До измерения новой установки определите, где должна находиться лодка.

Для этого подтвердите:

• правильную опору корпуса на ложементы или ролики;
• предусмотренное положение транца относительно прицепа;
• центровку лодки;
• посадку носа у предусмотренного упора;
• правильность общей настройки и нагрузки на сцепное устройство.

Это важно, поскольку перемещение стойки для компенсации неправильно стоящей лодки может создать следующую проблему.

Venture рассматривает положение стойки как часть системы опоры лодки, распределения нагрузки и настройки упора, а не как отдельную регулировку аксессуара. Не перемещайте лодку только ради подходящей лебёдки без повторной оценки требований производителя к опорам и нагрузке на сцепное устройство. [2]

Измерять геометрию замены следует только после правильной установки лодки.

Перед измерением обеспечьте устойчивость прицепа и независимое крепление лодки. Не ослабляйте нагруженную стойку, не освобождайте удерживающий нагрузку трос и не помещайте руки в зоны защемления ради замера. Если правильность опор или допустимость регулировки неясна, сначала поручите настройку поставщику лодки/прицепа либо квалифицированному установщику.

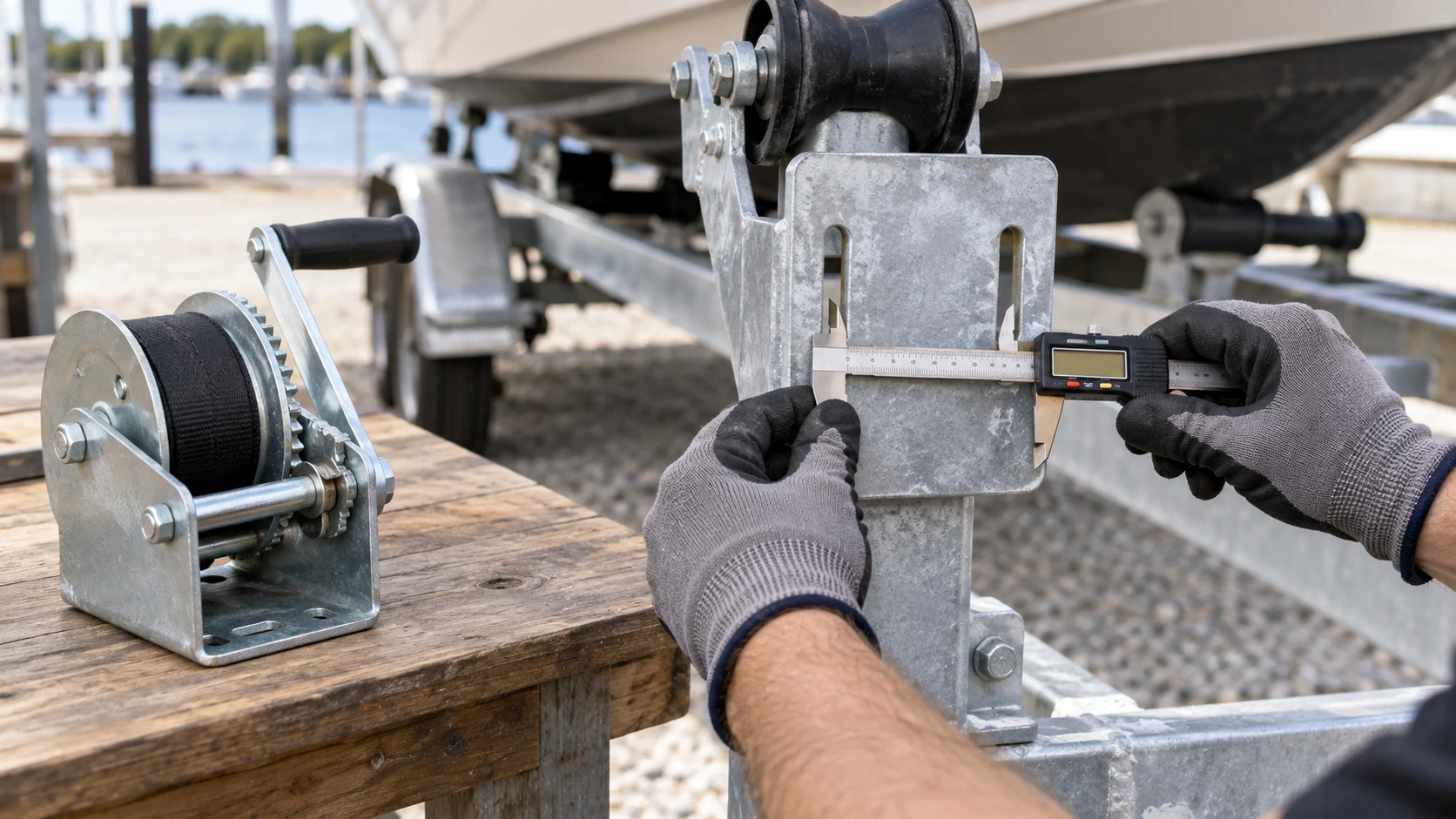

Шаг 2: измерьте существующую монтажную базу

Следующий вопрос чисто механический:

Можно ли действительно прикрутить новую лебёдку к существующей стойке?

Зафиксируйте параметры имеющегося монтажного сопряжения.

Как минимум измерьте:

• полезную длину монтажной площадки;
• полезную ширину;
• расположение отверстий или пазов;
• межцентровые расстояния;
• диаметр болтов;
• доступную толщину площадки;
• близлежащие кромки и сварные элементы;
• допустимый диапазон продольной регулировки.

Затем сопоставьте измерения с производственным чертежом выбранной лебёдки.

Не определяйте монтажную совместимость по фотографиям

На актуальных изображениях GOODIN GD-C1200 и GD-C2000 видны формованные основания с отверстиями и пазами. Однако публичные спецификации не содержат официальных межцентровых размеров, требований к болтам или утверждённой ориентации монтажа. Информация GOODIN направляет покупателей к актуальным производственным чертежам для проверки точного сопряжения. [5][6]

Это принципиально при подборе замены.

Две ручные лебёдки с открытой рамой могут выглядеть почти одинаково, но отличаться:

• длиной основания;
• расположением пазов;
• расстояниями между отверстиями;
• шириной рамы.

Внешнее сходство не означает прямой замены на штатных болтах.

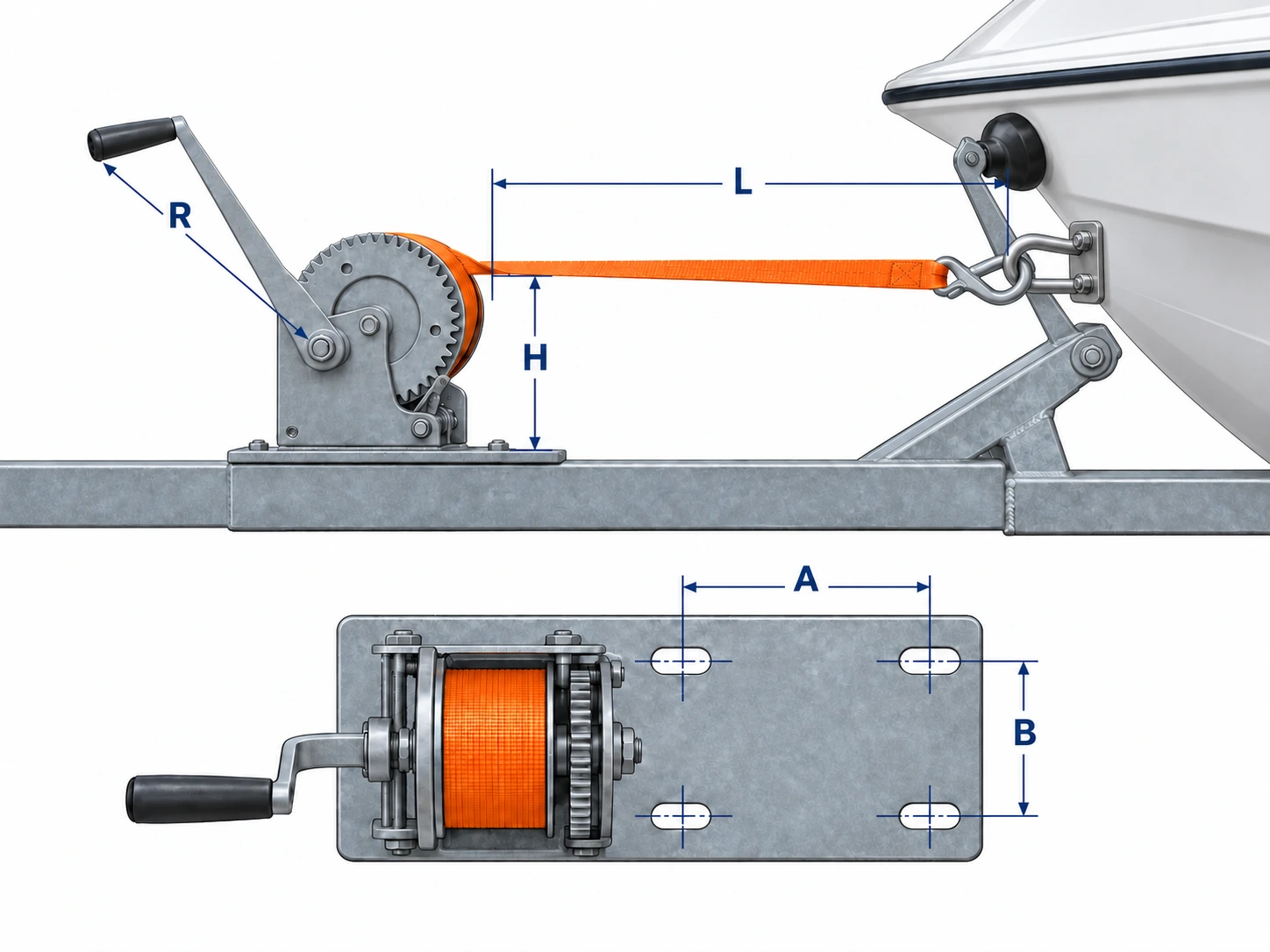

Измерьте рым и реальную трассу

Шаг 3: измерьте высоту рыма в конечном положении

После правильной посадки лодки измерьте вертикальное положение рыма относительно устойчивой базы прицепа.

Затем определите реальную высоту выхода тягового элемента у установленной лебёдки-кандидата.

У простой ручной лебёдки она может зависеть от положения оси барабана и направления схода троса или ленты.

Полезное сопоставление:

высота выхода после монтажа ↔ высота носового рыма

А не:

общая высота лебёдки ↔ высота носового рыма

Это разные размеры.

Более высокая рама может иметь примерно тот же выход.

А почти одинаковые основания могут размещать барабан на разных отметках.

Именно поэтому необходим размерный чертёж, а не только этикетка с усилием.

Измеряйте фактическую касательную схода и проверяйте разрешённое направление намотки, а не только высоту оси. Радиус намотки меняется с количеством слоёв: проверяйте конечное положение и рабочий диапазон погрузки, не считая один габаритный размер из каталога полным описанием геометрии.

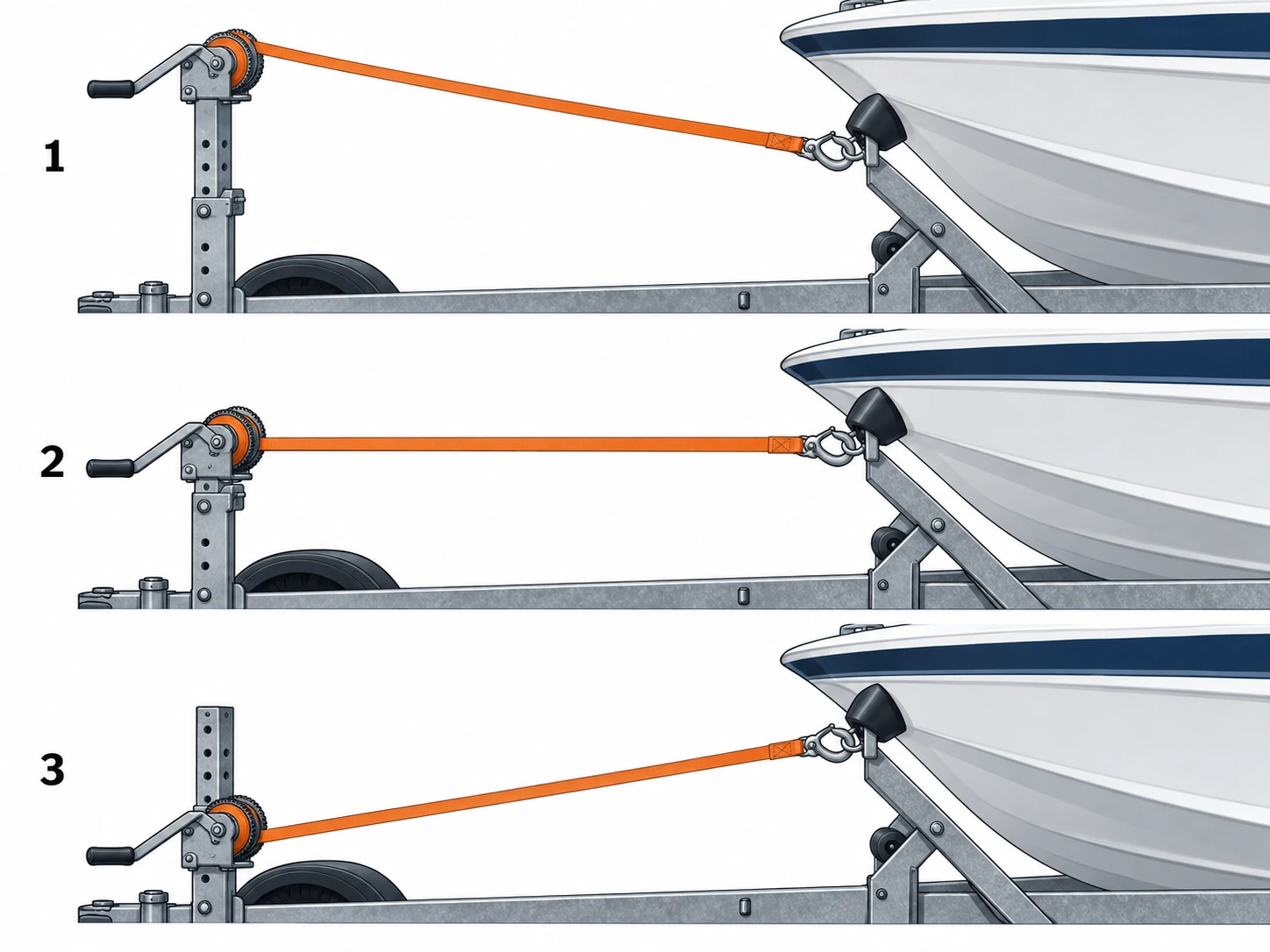

Шаг 4: проверьте угол тяги

Определив предполагаемую точку монтажа, представьте, а лучше начертите прямую:

выход тягового элемента → носовой рым

Линия должна соответствовать предусмотренному направлению погрузки, не проходя с принудительным перегибом через:

• носовой упор;
• кронштейн ролика;
• головки болтов;
• острые стальные кромки;
• конструкцию прицепа.

Для многих обычных прицепов инструкции ориентируются на приблизительно горизонтальный тяговый элемент при полностью установленной лодке. Fulton прямо использует такое соотношение в монтажных указаниях. [1]

Полезна следующая ведомость сравнения:

Цель — не вычислить произвольный универсальный предельный угол.

Цель — установить, сохраняет ли замена допустимую трассу, подтверждённую производителем.

Проверьте также вид сверху. Правильный боковой вид не исключает бокового увода, трения о щёку барабана или перекоса крюка из его рабочего положения. Не меняйте направление намотки ради удобной высоты выхода, если инструкция конкретной модели этого не допускает.

Проверьте упор вместе с лебёдкой

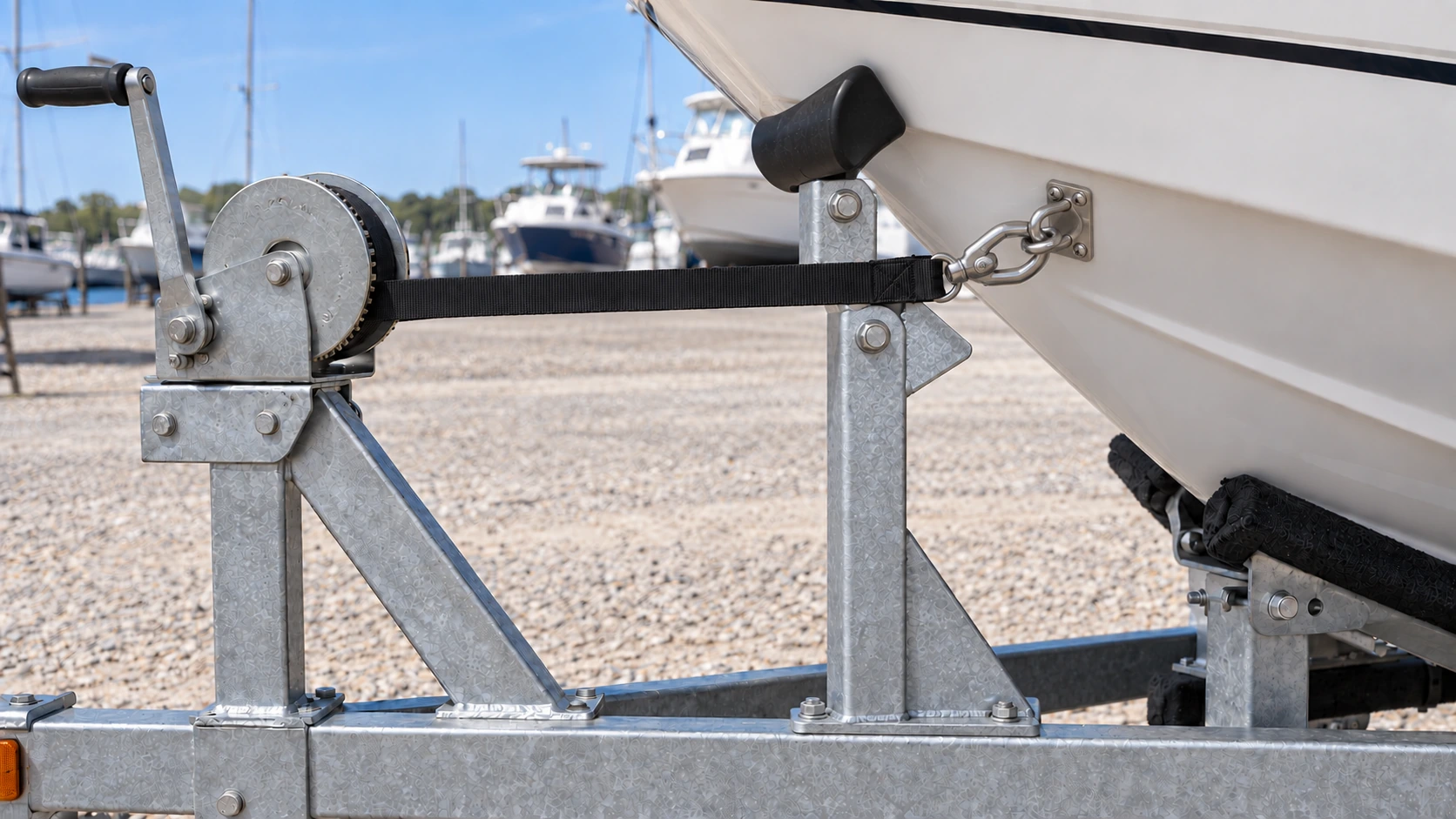

Шаг 5: проверьте высоту и продольное положение упора

Теперь рассмотрите конечное положение носа.

При полностью установленной лодке упор должен касаться предусмотренного участка корпуса.

Если даже при максимально разумном рабочем натяжении остаётся заметный зазор, покупка более мощной лебёдки — не первый логичный ответ.

Возможные причины:

• стойка слишком далеко впереди;
• носовой упор слишком далеко впереди;
• стойка слишком далеко сзади;
• лодка неправильно стоит на ложементах или роликах;
• неверная высота упора;
• угол тяги мешает правильному подходу носа.

При таком несоответствии сначала проверьте высоту стойки, расположение кронштейнов и положение лодки. Увеличение усилия не убирает препятствие и не переносит заданную точку контакта.

На регулируемом прицепе проблему может решить разрешённое перемещение узла стойки и упора.

Для сварной или изменённой конструкции задача требует более серьёзной оценки.

Обеспечьте место рукоятке, тросу и крюку

Шаг 6: проверьте зазор рукоятки

Совместимость не заканчивается на правильном направлении троса.

Оператору всё ещё нужно вращать рукоятку.

GOODIN GD-C2000 имеет съёмную смещённую рукоятку и два скоростных положения. Актуальная информация прямо указывает, что стойки, упоры и близлежащие панели не должны мешать вращению и доступу к положениям привода. [5][6]

Измерьте:

• радиус рукоятки;
• место для кисти оператора;
• зазор до стойки упора;
• зазор до корпуса лодки;
• зазор до рамы;
• доступ к обоим положениям передачи у двухскоростной модели.

Это особенно важно, если новая лебёдка:

• шире старой;
• установлена дальше назад;
• расположена рядом с высоким V-образным упором.

Если отверстия совпали, но рукоятка не делает полный оборот, лебёдка несовместима.

Шаг 7: проверьте необходимую длину троса или ленты

Тяговый элемент должен доставать до рыма из фактического начального положения при погрузке.

GOODIN сейчас публикует:

• GD-C1200: трос 4,5 мм × 8 м;
• GD-C2000: трос 4,8 мм × 10 м;
• соответствующие ленточные исполнения с другими комплектами тягового элемента. [5][6]

Не выбирайте длину только по конечному расстоянию до рыма.

Измерьте максимальную необходимую выдачу троса, когда лодке впервые требуется помощь лебёдки.

Затем убедитесь, что крюк достаёт до рыма при сохранении минимальных витков или других условий закрепления, установленных изготовителем.

Это продолжает правило предыдущего материала по выбору:

длина троса или ленты — часть геометрии лебёдки, а не просто характеристика аксессуара.

Шаг 8: проверьте совместимость крюка и рыма

Новая лебёдка может механически подходить к прицепу, но иметь неподходящий для лодки крюк.

Проверьте:

• раскрытие крюка;
• сечение рыма;
• закрытие защёлки;
• положение под натяжением;
• окружающие зазоры.

Крюк должен правильно опираться на рым без принудительного бокового перекоса.

Не считайте, что более крупный крюк более мощной лебёдки автоматически подойдёт к существующему рыму.

Это ещё одна причина, по которой увеличение номинального усилия может вызвать неожиданные монтажные проблемы.

Выберите: регулировка, замена или оценка

Шаг 9: проверьте стойку, а не только лебёдку

Основание передаёт тягу на стойку.

Опора должна соответствовать предполагаемой нагрузке и монтажу. GOODIN рассматривает несущую конструкцию, крепёж и соосность как части всей установки, а не как автоматическое следствие номинала на этикетке. [5][6]

Осмотрите имеющуюся стойку на наличие:

• деформаций;
• коррозии;
• трещин сварных швов;
• вытянутых отверстий;
• погнутой площадки;
• ослабленных U-образных болтов;
• самодельных удлинителей;
• следов прежнего сверления или сварки.

Если сама стойка непригодна, новая лебёдка не устраняет основную причину.

Более сильная лебёдка может увеличить нагрузку на уже сомнительную конструкцию.

Три возможных результата выбора

Полезное руководство не должно подталкивать каждого читателя к покупке новой лебёдки.

После измерений возможны три обоснованных решения.

Решение 1: существующей лебёдке нужна только правильная регулировка

Это наиболее благоприятный случай.

Он возможен, если:

• имеющееся номинальное усилие подходит;
• шестерни, барабан, храповик и тяговый элемент исправны;
• монтажный крепёж надёжен;
• стойка рассчитана на регулировку;
• нужный угол восстанавливается в разрешённом диапазоне;
• упор можно переставить согласно проекту.

Например, болтовая стойка может допускать утверждённые:

• продольное перемещение;
• регулировку высоты;
• регулировку упора.

Venture и ShoreLand’r описывают настройку стойки для получения правильного взаимного положения рыма и упора. [2][3]

Тогда замена лебёдки может не понадобиться.

Проблема заключалась в настройке.

Решение 2: приобрести размерно совместимую лебёдку

Замена разумна при износе, повреждении или необходимости обновления лебёдки, если базовая геометрия стойки остаётся подходящей.

Новая модель должна соответствовать следующим параметрам:

• требуемое номинальное усилие;
• монтажный габарит основания;
• схема болтов и пазов;
• установленная высота барабана или выхода;
• направление тягового элемента;
• зазор для рукоятки;
• сопряжение крюка и рыма;
• необходимая длина.

При закупке GOODIN запрос должен выходить за рамки:

«Предложите цену на GD-C1200 или GD-C2000».

Попросите актуальный монтажный чертёж и сравните его с реальной стойкой.

GOODIN указывает GD-C1200 как ручную тросовую модель на 1 200 фунтов с передачей 4:1, а GD-C2000 — как двухскоростную модель на 2 000 фунтов с передачами 4:1 / 8:1. Однако публичных монтажных размеров недостаточно, чтобы объявить любую из них прямой заменой неизвестной старой лебёдки. [5][6]

Для этого и нужен производственный чертёж.

Решение 3: переоценить стойку или носовую конструкцию

Здесь подбор товара должен перестать пытаться решить проблему очередной каталожной лебёдкой.

Передайте установку на техническую оценку, если:

• стойка заметно погнута;
• выглядит переделанной или самодельной;
• правильный угол недостижим разрешённой регулировкой;
• площадка слишком мала;
• новый рисунок требует сомнительных дополнительных отверстий;
• необходимы сварка или резка несущих элементов;
• упор не может правильно подойти к корпусу;
• стойка принципиально слишком низкая или высокая;
• лодка и прицеп выглядят несоответствующими друг другу;
• требуется перенос самого рыма.

Пример низкой лебёдки объясняет необходимость этой категории. Если кронштейн или стойка не подходят лодке, замена лебёдки оставляет неподходящую структуру на месте. Правдоподобное объяснение причины не является разрешением на переделку конструкции.

Правильный путь — оценка изготовителем лодки/прицепа, дилером или другим квалифицированным специалистом, а не выбор следующего более мощного номинала.

Не переносите рым только ради лебёдки

Эту границу нужно выделить отдельно.

Носовой рым входит в систему силовых соединений лодки.

Если новая геометрия работает только после переноса рыма, это уже не простая замена аксессуара.

Перенос может затрагивать:

• конструкцию корпуса;
• подкрепление с обратной стороны;
• состояние ламината или листа;
• путь передачи усилий внутрь лодки.

Поэтому руководство по выбору не должно предлагать перенос рыма как обычный приём подгонки.

Если сочетание лодки и прицепа не позволяет получить нужную геометрию без изменения этой структуры, необходима соответствующая техническая оценка.

Разделяйте погрузку и конечную посадку

Есть причина, по которой поведение иногда кажется непостоянным.

Когда прицеп глубоко погружён, лодка может ещё плавать с дифферентом, отличающимся от конечного положения на опорах.

По мере выхода из воды:

• уменьшается плавучесть кормы;
• корпус садится на ложементы или ролики;
• положение носа относительно упора может измениться.

Поэтому наблюдение при погрузке может отличаться от конечной геометрии на суше. Зафиксируйте оба состояния и не считайте временную плавучесть доказательством правильности окончательной установки.

Нужно разделить два вопроса:

Правильно ли лодка подходит к прицепу во время погрузки?

И:

Правильна ли окончательная геометрия лебёдки, рыма и упора после полной посадки лодки?

Изменение техники спуска или подъёма может улучшить процесс.

Оно не компенсирует принципиально неправильный конечный монтаж.

Разбор условного примера замены

Рассмотрим условный прицеп, лебёдка которого требует замены.

Покупатель подтвердил:

• необходимая тяга уже соответствует выбранному классу;
• лодка правильно стоит на ложементах;
• высота рыма при полной загрузке известна;
• носовой упор установлен правильно;
• старая лебёдка обеспечивает примерно прямую линию к рыму.

Кандидат имеет то же номинальное усилие.

Но его основание после установки поднимает барабан на 60 мм.

Номинал совпадает.

Геометрия — нет.

Сила на рыме теперь будет направлена вверх, к более высокой лебёдке. Если смотреть от лебёдки к лодке, та же линия идёт вниз; важно ясно указывать направление отсчёта.

Неправильная реакция:

«Лебёдка сильнее, значит, всё равно подойдёт».

Вместо этого выясните:

1. Можно ли установить лебёдку в другом разрешённом изготовителем положении?
2. Позволяет ли существующая регулируемая стойка восстановить нужную высоту?
3. Есть ли другая модель с более подходящим расстоянием от основания до барабана?

Если ни один вариант невозможен, от кандидата следует отказаться, несмотря на подходящее усилие.

В этом заключается разница между силовой и монтажной совместимостью.

Изменение на 60 мм — иллюстрация, а не опубликованный допуск или браковочный предел. Его влияние зависит от горизонтального расстояния и утверждённой геометрии лодки/прицепа: оно требует проверки, а не введения выдуманного общего максимального угла.

Подготовьте спецификацию замены

Заполните следующую таблицу до заказа замены.

Не считайте замену прямо совместимой, пока таблица не заполнена.

Что отправить GOODIN или другому поставщику

Для такого запроса фотографии и размеры полезнее одного лишь веса лодки.

В содержательный запрос цены включите:

Существующая установка

• модель, если известна;
• фото сбоку;
• фото сверху;
• размеры монтажной площадки;
• чертёж отверстий и пазов;
• размер болтов;
• конструкцию стойки.

Геометрия лодки

• высоту рыма относительно базы прицепа;
• горизонтальное расстояние от лебёдки до рыма;
• положение упора;
• фото полностью установленной лодки.

Требования к замене

• требуемое номинальное усилие;
• трос или лента;
• необходимую длину;
• одну или две скорости;
• требования к крюку;
• требования к коррозионной защите и покрытию.

Размеры, которые нужно запросить

• габариты монтажного основания;
• центры отверстий и пазов;
• требования к болтам;
• высоту барабана/выхода над основанием;
• положение барабана относительно отверстий;
• общую ширину;
• радиус рукоятки;
• положение её вала;
• направление выхода тягового элемента.

Для актуальной линейки ручных лебёдок GOODIN эти размеры следует брать из последнего производственного чертежа, а не оценивать по фотографиям. [5][6]

Позиция GOODIN и итоговая проверка

Предыдущий материал по выбору лебёдки отвечал на вопрос:

Какое тяговое усилие и передаточное отношение нужны для этой погрузки?

Этот материал отвечает на следующий:

Можно ли установить выбранную лебёдку так, чтобы прицеп правильно использовал её возможности?

Это разные решения.

Замена не становится правильной только потому, что:

• номинальное усилие равно прежнему или больше;
• трос достаточно длинный;
• основание выглядит похожим.

Окончательная установка должна согласовать лебёдку с цепочкой:

монтажная конструкция → носовой рым → упор → корпус

Если существующая система достигает правильной геометрии разрешённой регулировкой, отделяйте настройку от покупки.

Если замена действительно нужна, выбирайте изделие, чьи размеры основания и установленный выход соответствуют реальному прицепу.

Если необходимы резка, сварка, перенос силовых деталей или рыма, перестаньте считать это обычной заменой лебёдки.

Правило покупки:

Более мощная лебёдка увеличивает доступную тягу. Она не исправляет направление приложения этой тяги.

Номинал показывает, может ли лебёдка тянуть нагрузку; геометрия показывает, подходит ли она именно этому прицепу.

Итоговый контрольный список

Перед одобрением замены подтвердите:

1. Требуемое номинальное усилие и передаточное отношение уже определены.
2. Лодка занимает правильное окончательное положение.
3. Монтажная площадка конструктивно исправна.
4. Размеры основания и схема отверстий подтверждены чертежом.
5. Высота установленного выхода соответствует положению рыма.
6. Нет чрезмерной тяги вверх или вниз.
7. Упор касается предусмотренного участка корпуса.
8. Трос или лента не трётся об упор и крепёж.
9. Крюк подходит существующему рыму.
10. Для рукоятки достаточно рабочего пространства.
11. Оба скоростных положения доступны, если предусмотрены.
12. Комплектный тяговый элемент достаёт до лодки в реальных условиях.
13. Сверление, сварка или перенос рыма не предполагаются без надлежащего согласования.
14. Если стойка не обеспечивает геометрию, её или установку прицепа оценивают отдельно от покупки лебёдки.

После этих проверок покупатель получает не просто правильный номинал.

Он получает лебёдку, которая действительно подходит системе лодка–прицеп.

Источники и дополнительные материалы

Инструкции изготовителей действуют для охватываемых ими изделий. Примеры и изображения, созданные ИИ, не являются подтверждёнными происшествиями или утверждёнными чертежами. Общие предельные углы и размеры отверстий не предполагаются.

1. Fulton — Winch Installation Instructions — N500621
2. Venture Trailers — Owner’s Manual — Winch Stand and Bow Stop
3. ShoreLand’r — Boat-to-Trailer Measuring Guide — Step 4: Winch Post Adjustment
4. Suncor Stainless — Trailer Winch Manual
5. GOODIN — GD-C1200 — 1200 lb Hand Winch with Cable
6. GOODIN — GD-C2000 — 2000 lb 2-Speed Hand Winch with Cable
