استبدال ونش مقطورة القارب: كيف تطابق القاعدة وحلقة المقدمة وزاوية السحب؟
في هذا الدليل
قد تحمل مقطورة القارب ونشًا قويًا بما يكفي لسحب القارب، ومع ذلك تواجه مشكلة أثناء التحميل.
يقترب القارب من مقدمة المقطورة وتصل حلقة المقدمة إلى المصد، لكن بدلًا من الاستقرار بصورة صحيحة يبدأ الشريط بسحب المقدمة إلى أعلى أو إلى أسفل. تعلق الحلقة بإحدى البكرات، ولا يستقر الهيكل على المصد. ويزيد تدوير المقبض بقوة من سوء العلاقة الهندسية بدلًا من تصحيحها.
لنتأمل حالتين توضيحيتين للمشكلة نفسها. إنهما مثالان للفحص، وليستا روايتين موثقتين لحادثتين محددتين.
في الحالة الأولى تكون حلقة المقدمة أخفض بكثير من الونش، فيتجه الشد صعودًا نحو الأسطوانة. وهذا يثير سؤالًا عن المركبة الرأسية للقوة وكيفية تقييد المقدمة. وفي الحالة المعاكسة يكون الونش منخفضًا جدًا، ويمر الكابل فوق تجهيزات سفلية ويسحب الحلقة إلى أسفل بدلًا من توجيهها بحرية إلى موضعها النهائي المقصود.
هذه ليست في المقام الأول مشكلات قدرة سحب.
بل مشكلات في هندسة التركيب.
لن يصحح ونش بتصنيف 2,000 lb حلقةً تُسحب من ارتفاع غير مناسب. ولن يجعل كابل أقوى مصدًا سيئ التموضع متوافقًا مع بدن القارب. وقد يغير ونش بديل ذو قاعدة أو ارتفاع أسطوانة أو ترتيب مقبض مختلف هندسة التركيب، حتى لو طابقت قدرته الاسمية الونش الأصلي.
لذلك، فإن السؤال الأفضل عند اختيار البديل هو:
هل يلائم الونش الجديد الهيكل الموجود، وهل يضع مخرج الكابل أو الشريط وحلقة المقدمة والمصد في العلاقة الصحيحة عندما يستقر القارب بالكامل على المقطورة؟
هذا هو اختبار التوافق.
إرشادات اختيار وليست موافقة على تعديل إنشائي. اتبع تعليمات القارب والمقطورة والونش المحددة؛ ثبّت المنظومة وأمّن القارب مستقلًا قبل القياس أو الضبط.
ابدأ بهندسة مسار السحب كاملًا
لا يعمل ونش مقطورة القارب منفردًا.
تمر قوة السحب عبر منظومة مترابطة:
قاعدة تثبيت الونش ← حامل الونش ← الأسطوانة/مخرج عنصر السحب ← الكابل أو الشريط ← الخطاف ← حلقة المقدمة ← القارب ← الدعامات الطولية أو البكرات
ويحدد مصد المقدمة الموضع الذي يفترض أن تنتهي عنده حركة القارب.
إذا تحرك أحد العناصر، فقد تتأثر عدة عناصر أخرى.
قد يرفع إطار ونش بديل أكثر ارتفاعًا موضع خروج عنصر السحب.
وقد يفرض نمط ثقوب مختلف تقديم الونش أو إرجاعه.
وقد يقلل جسم أعرض ذي سرعتين الخلوص المتاح للمقبض بجانب قائم المصد.
وقد يستلزم الانتقال من الكابل إلى الشريط تكوينًا مختلفًا للأسطوانة ومسارًا مختلفًا للسحب.
لهذا لا ينبغي اختزال توافق البديل في:
الونش القديم = 2,000 lb ← الونش الجديد = 2,000 lb
تجيب قوة السحب الاسمية عن سؤال.
وتجيب هندسة التركيب عن سؤال آخر.
ما الذي يجب أن تحققه الهندسة الصحيحة؟
يقدم عدد من مصنعي مقطورات القوارب المعروفين إرشادات متشابهة بشأن محاذاة الونش في الحالة النهائية.
بالنسبة إلى المنتجات المشمولة بتعليماتهم، تصف Fulton خروج الشريط أفقيًا نحو حلقة القارب المحمّل؛ وتضع Venture عنصر السحب موازيًا تقريبًا لإطار المقطورة وبكرة المقدمة فوق الحلقة؛ كما توصي ShoreLand’r بسحب مستقيم لا يتجه بوضوح إلى أعلى أو أسفل. إنها مراجع مفيدة للترتيبات التقليدية، وليست موافقة عامة على تركيب أي قارب مع أي مقطورة. [1][2][3]
ومن هنا يمكن الانطلاق من مبدأ عملي:
قيّم موضع الونش عندما يكون القارب في موضعه النهائي على المقطورة، لا عندما تكون المقطورة فارغة.
قد يبدو موضع الأسطوانة صحيحًا في غياب القارب.
لكن السؤال الفعلي هو موضع خروج عنصر السحب بالنسبة إلى الحلقة عندما يستند البدن بصورة صحيحة إلى الدعامات أو البكرات ويستقر عند المصد المخصص له.
يجب مراجعة هذا المبدأ مع تعليمات مصنعي القارب والمقطورة المحددين. فتكوين المصد يختلف، خصوصًا في المقطورات القديمة أو المخصصة أو متعددة البكرات.

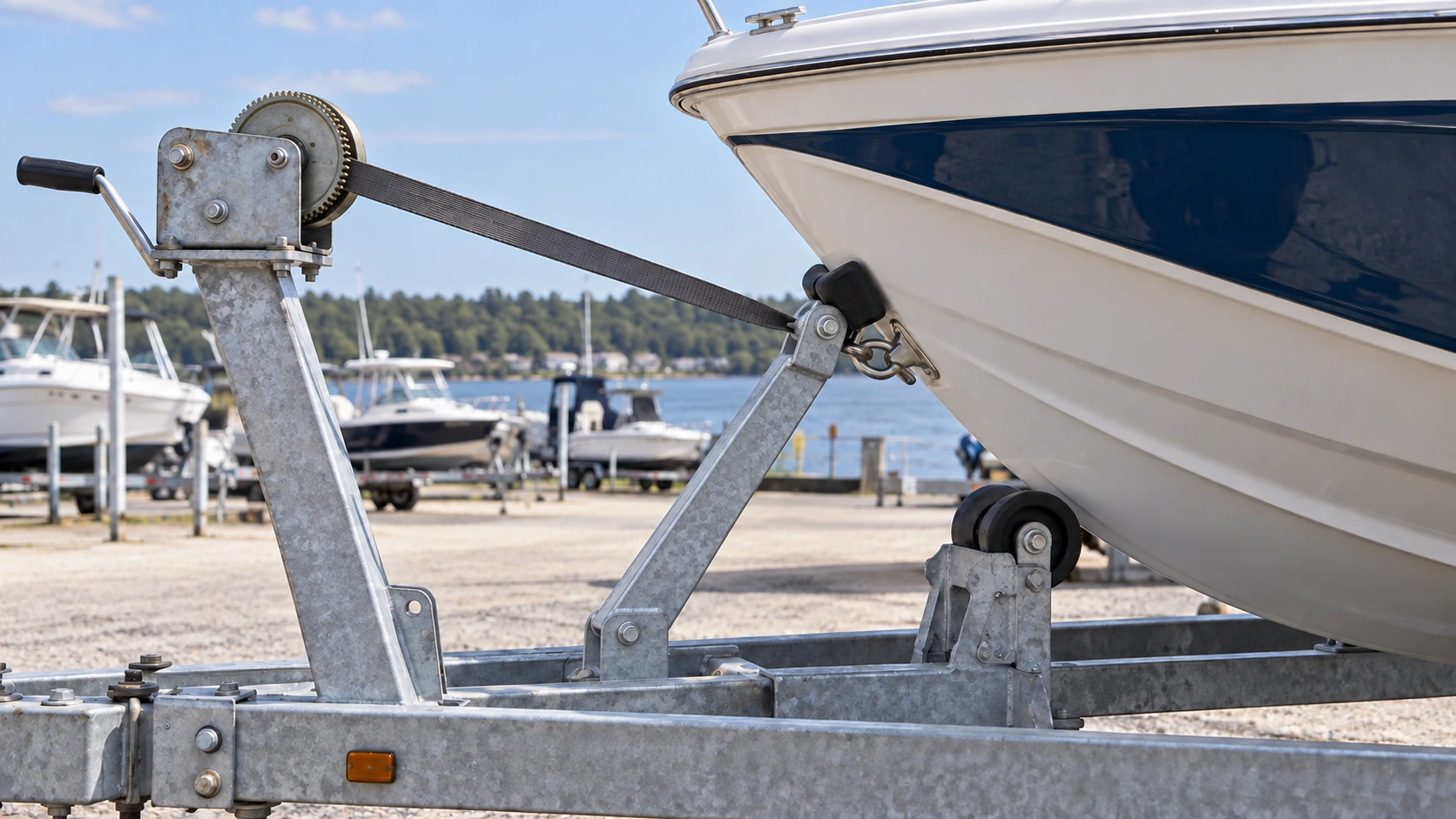

لماذا قد يمثل الشد إلى أعلى مشكلة؟
تخيل أن حلقة المقدمة أخفض بكثير من مخرج عنصر السحب.
عند تدوير المقبض، يشد العنصر في اتجاهين:
- إلى الأمام، نحو الونش؛
- وإلى أعلى، نحو الأسطوانة.
لم تعد القوة تعمل أساسًا على امتداد اتجاه التحميل المقصود.
يهم اتجاه القوة بصرف النظر عن قدرة الونش. تحذر إرشادات Venture من أن اتجاه الشريط صعودًا قد يسهم في حركة المقدمة أثناء النقل، وتطلب تثبيتًا مستقلًا للمقدمة. ولا تحل محاذاة التحميل الصحيحة محل أربطة النقل المطلوبة. [2]
يوضح مثال الونش المرتفع ما يجب الانتباه إليه عند الشراء: انخفاض الحلقة كثيرًا يضيف مركبة قوة إلى أعلى. لكن هذه الملاحظة وحدها لا تشخص جميع أسباب حركة المقدمة؛ إذ يجب أيضًا تقييم دعم البدن والتثبيت المستقل.
ليس الاستنتاج الشرائي:
«ثبّت الونش دائمًا في موضع أخفض».
بل:
«يجب ألا ينشئ الونش البديل زاوية سحب صاعدة مفرطة بالنسبة إلى موضع الحلقة النهائي».
قد يكون الونش منخفضًا جدًا أيضًا
تؤدي الهندسة المعاكسة إلى مشكلة أخرى.
إذا كان مخرج عنصر السحب أخفض كثيرًا من الحلقة، فسيسحب الونش إلى الأمام وإلى أسفل.
وقد يجذب ذلك الحلقة نحو تجهيزات المقطورة السفلية بدلًا من توجيهها إلى الموضع الصحيح عند المصد.
في مثال الونش المنخفض تقترب الحلقة من التجهيزات السفلية بينما يحتك بها الكابل. وقد يعمل الونش بصورة طبيعية، لكن الاقتراب النهائي يبقى معاقًا. هذه مراجعة هندسية وليست إثباتًا أن رفع حامل غير معروف آمن.
ميكانيكيًا، يضيف المخرج المنخفض مركبة قوة هابطة عند الحلقة. وبحسب ترتيب دعم البدن، قد يزيد ذلك حمل التلامس بدلًا من مساعدة الحركة في المسار المقصود. وتوصي تعليمات Suncor أيضًا بأن يكون عنصر السحب قريبًا من ارتفاع الحلقة وخاليًا من العوائق. [4]
ومرة أخرى، ليس الحل التلقائي:
رفع الونش إلى أقصى ارتفاع ممكن.
الهدف هو استعادة مسار مناسب بين الونش والحلقة.

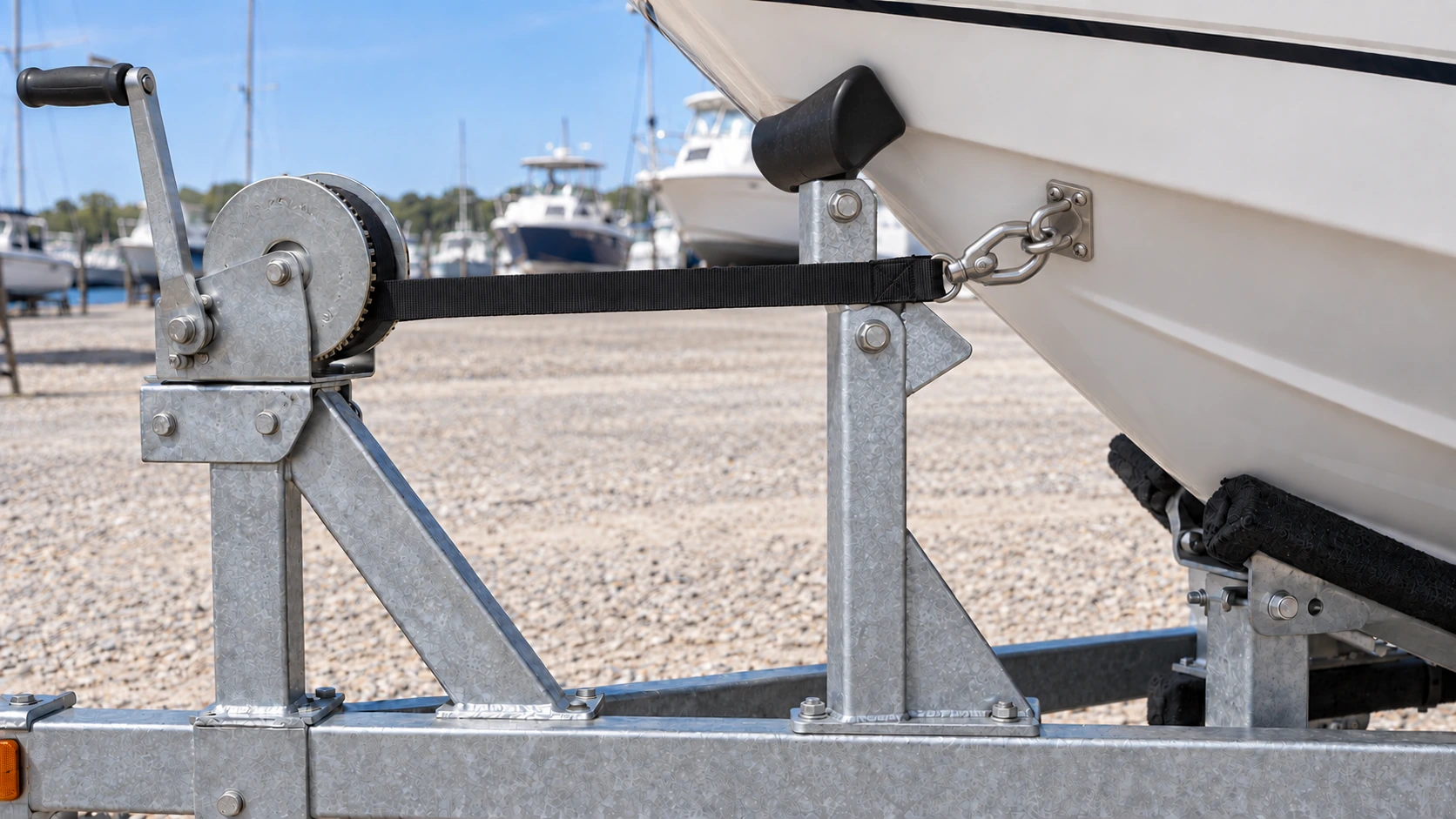

يجب فحص المصد في الوقت نفسه
قد يؤدي ضبط ارتفاع الونش دون مراجعة المصد إلى نقل موضع التداخل فقط.
يجب التعامل مع العناصر الثلاثة معًا:
مخرج عنصر السحب + حلقة المقدمة + مصد المقدمة
في الترتيبات التقليدية التي تصفها Venture وShoreLand’r، تكون البكرة فوق الحلقة ويُنسق موضعها مع مسار الشد. راجع التجميع كاملًا بدلًا من تحريك قطعة واحدة بمعزل عن البقية. [2][3]
تساعد هذه العلاقة في تفسير صعوبة تحميل القارب رغم سلامة الونش.
إذا كان المصد:
- منخفضًا جدًا؛
- مرتفعًا جدًا؛
- متقدمًا جدًا؛
- متأخرًا جدًا؛
فقد لا تقترب الحلقة منه بسلاسة.
قد يحاول المستخدم التعويض بتغيير عمق إدخال المقطورة في الماء، أو بذل قوة أكبر، أو تعديل مسار الكابل، مع أن السبب الحقيقي هو إعداد المقطورة.
ليست جميع مصدات المقدمة متماثلة
قد تستخدم المقطورات القديمة أو المصممة حسب الطلب:
- بكرة واحدة؛
- بكرتين؛
- مصدات على شكل V؛
- مصدات قابلة للضبط؛
- مجموعات مدمجة تجمع القائم والونش.
لذلك يجب أن تتبع العلاقة الدقيقة تصميم مصنع القارب أو المقطورة.
وقاعدة اختيار المنتج هي:
لا تنسخ موضع الحلقة من مقطورة أخرى لمجرد أنها تبدو مشابهة.
اعتمد على هندسة البدن والمقطورة الفعلية.
حدد موضع القارب وقاعدة التثبيت
الخطوة 1: تأكد من موضع القارب قبل القياس
قبل قياس هندسة البديل، حدد أين يفترض أن يستقر القارب.
ويعني ذلك التأكد من:
- استناد البدن بصورة صحيحة إلى الدعامات أو البكرات؛
- وجود مؤخرة القارب في موضعها المقصود بالنسبة إلى المقطورة؛
- تمركز القارب جانبيًا؛
- استقرار المقدمة عند المصد المخصص؛
- صحة بقية الإعداد ومتطلبات الحمل على وصلة الجر.
هذا مهم لأن تحريك قائم الونش لتعويض موضع خاطئ للقارب قد ينشئ مشكلة جديدة.
تتعامل Venture مع موضع الحامل بوصفه جزءًا من دعم القارب وتوازن الأحمال وإعداد المصد، لا تعديلًا مستقلًا لملحق. لا تحرك القارب لمجرد ملاءمة ونش جديد دون إعادة تقييم متطلبات المصنع لدعم البدن والحمل على وصلة الجر. [2]
لا تقس هندسة الونش البديل إلا بعد تحديد موضع القارب الصحيح.
قبل القياس، ثبّت المقطورة وأمّن القارب بصورة مستقلة. لا تفك حاملًا تحت حمل، ولا تحرر عنصر سحب يحمل وزنًا، ولا تدخل يديك في مناطق الانحشار للحصول على قياس. إذا كان الدعم الصحيح أو نطاق التعديلات المسموح بها غير واضح، فاطلب من مورد القارب/المقطورة أو فني مؤهل ضبط المنظومة أولًا.

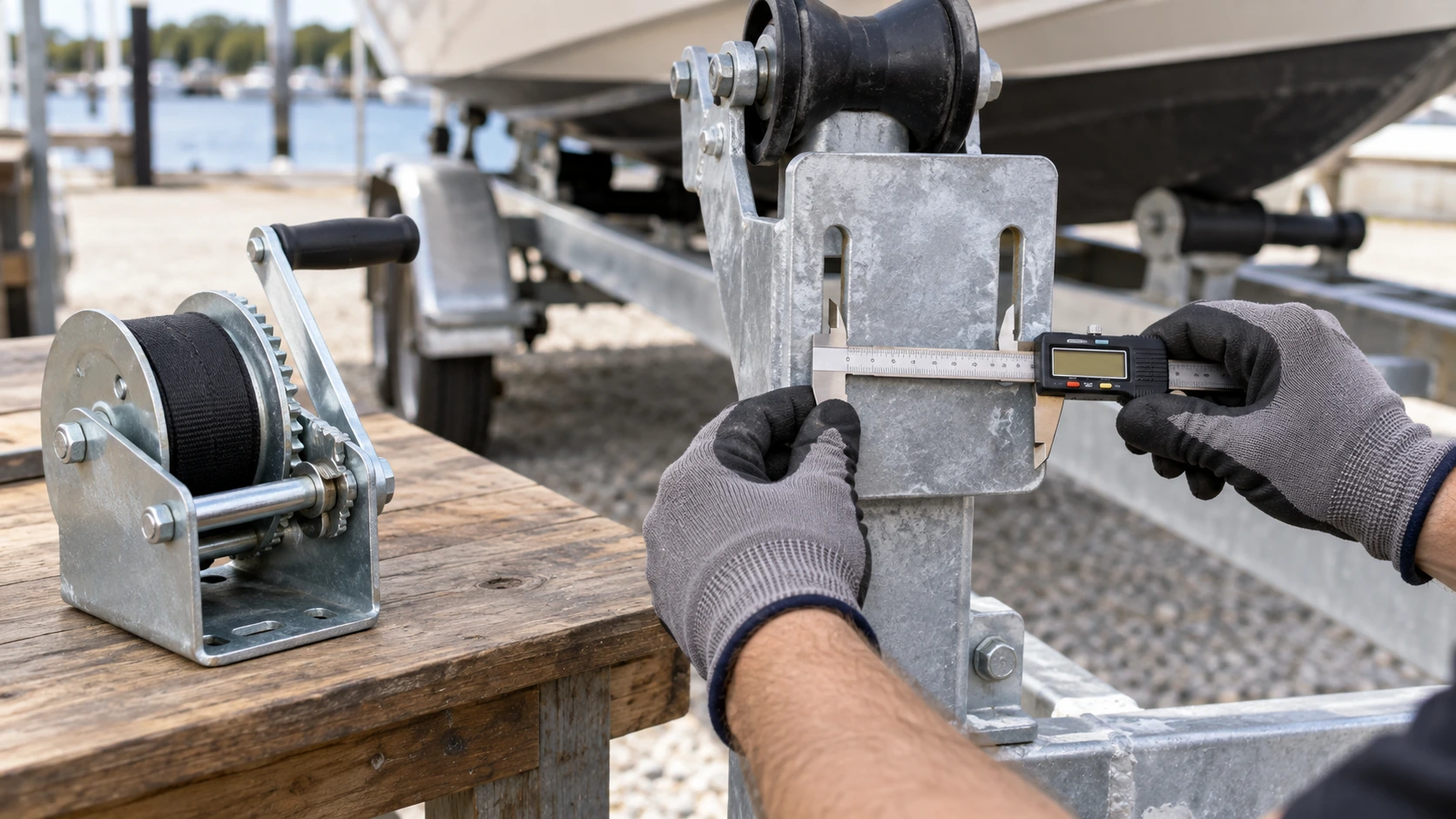

الخطوة 2: قس قاعدة التثبيت الموجودة
السؤال التالي ميكانيكي بحت:
هل يمكن فعلًا تثبيت الونش البديل بالمسامير على الحامل الحالي؟
سجّل واجهة التركيب الموجودة.
قس، على الأقل:
- الطول المفيد لصفيحة التثبيت؛
- عرضها المفيد؛
- مواضع الثقوب أو الشقوق؛
- المسافات بين المراكز؛
- قطر المسامير؛
- سماكة الصفيحة المتاحة؛
- الحواف أو الأجزاء الملحومة القريبة؛
- نطاق الضبط الطولي المسموح.
ثم قارن القياسات برسم إنتاج الونش المرشح.
لا تستنتج توافق التثبيت من صور المنتج
تُظهر صور GOODIN GD-C1200 وGD-C2000 الحالية قواعد مشكلة ذات ثقوب أو شقوق متعددة. لكن المواصفات العامة لا تنشر مسافات مراكز معتمدة أو مواصفات المسامير أو اتجاه تركيب مصرحًا به. ولذلك تحيل معلومات GOODIN نفسها المشترين إلى رسومات الإنتاج الحالية لتأكيد الواجهة الدقيقة. [5][6]
وهذا مهم عند اختيار البديل.
قد يبدو ونشان يدويان بإطار مفتوح متطابقين تقريبًا، مع اختلاف:
- طول القاعدة؛
- مواضع الشقوق؛
- تباعد الثقوب؛
- عرض الإطار.
التشابه البصري لا يعني استبدالًا مباشرًا بالمسامير.
قس الحلقة والمسار الفعلي

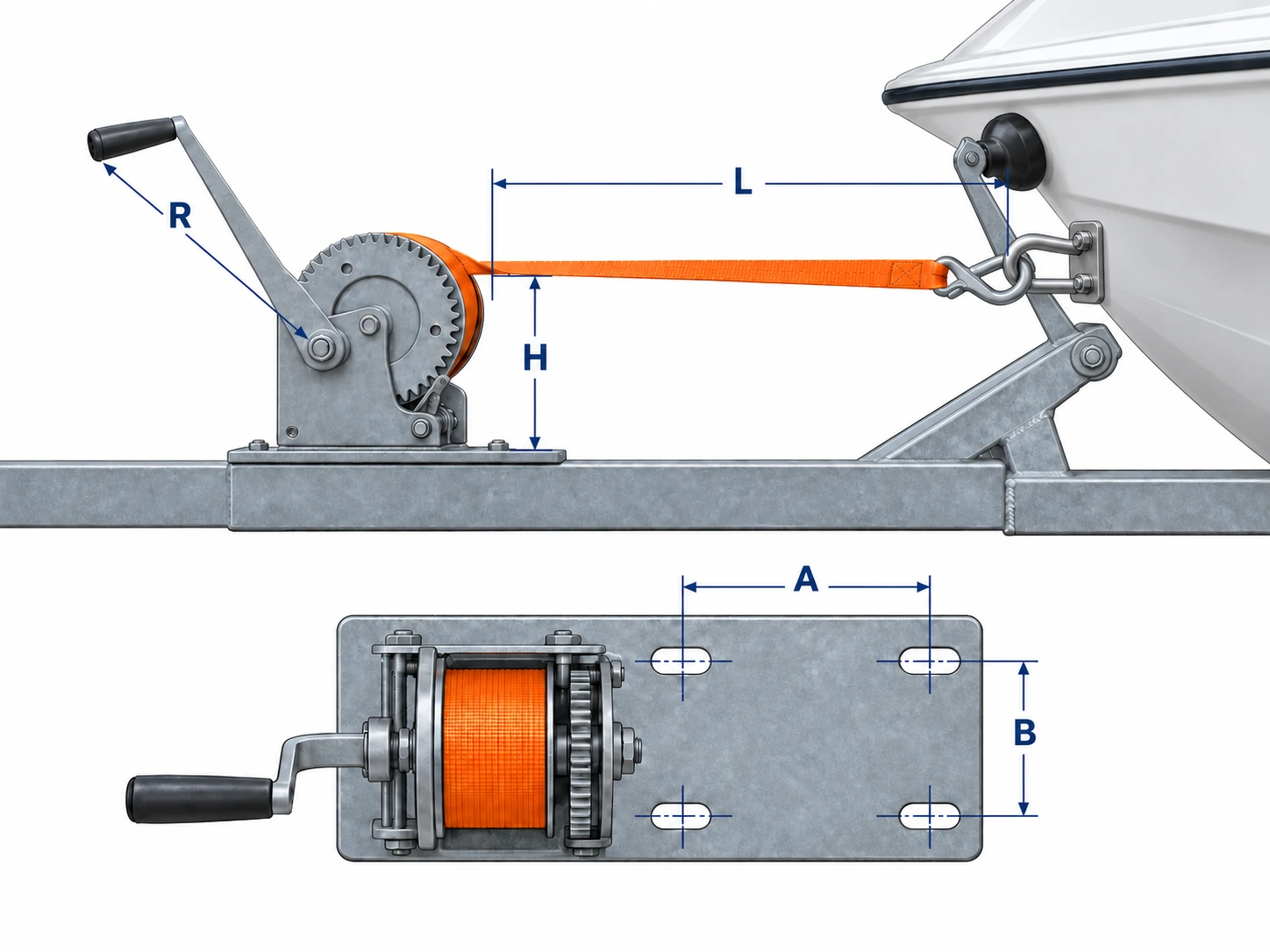

الخطوة 3: قس ارتفاع الحلقة في الوضع النهائي
بعد استقرار القارب بصورة صحيحة، قس موضع الحلقة الرأسي بالنسبة إلى مرجع ثابت في المقطورة.
ثم حدد ارتفاع خروج عنصر السحب الفعلي في الونش المرشح بعد التركيب.
في الونش اليدوي البسيط قد يرتبط ذلك بمحور الأسطوانة واتجاه مغادرة الكابل أو الشريط لها.
المقارنة المفيدة هي:
ارتفاع المخرج بعد التركيب ↔ ارتفاع حلقة المقدمة
وليست:
الارتفاع الكلي للونش ↔ ارتفاع حلقة المقدمة
إنهما قياسان مختلفان.
قد يكون الإطار أعلى مع بقاء المخرج على ارتفاع مشابه.
وقد تضع قاعدتان متقاربتان جدًا الأسطوانة على ارتفاعين مختلفين.
لهذا يحتاج اختيار البديل إلى رسم أبعاد، لا إلى ملصق قدرة فقط.
قس نقطة المماس الفعلية لخروج العنصر وتحقق من اتجاه اللف المعتمد، لا ارتفاع محور الأسطوانة وحده. يتغير نصف قطر اللف مع الطبقات، لذلك راجع حالة الاستقرار النهائية ونطاق الاسترجاع المستخدم، ولا تعتبر قياس الارتفاع الكلي في الكتالوج تعريفًا كاملًا لهندسة التركيب.

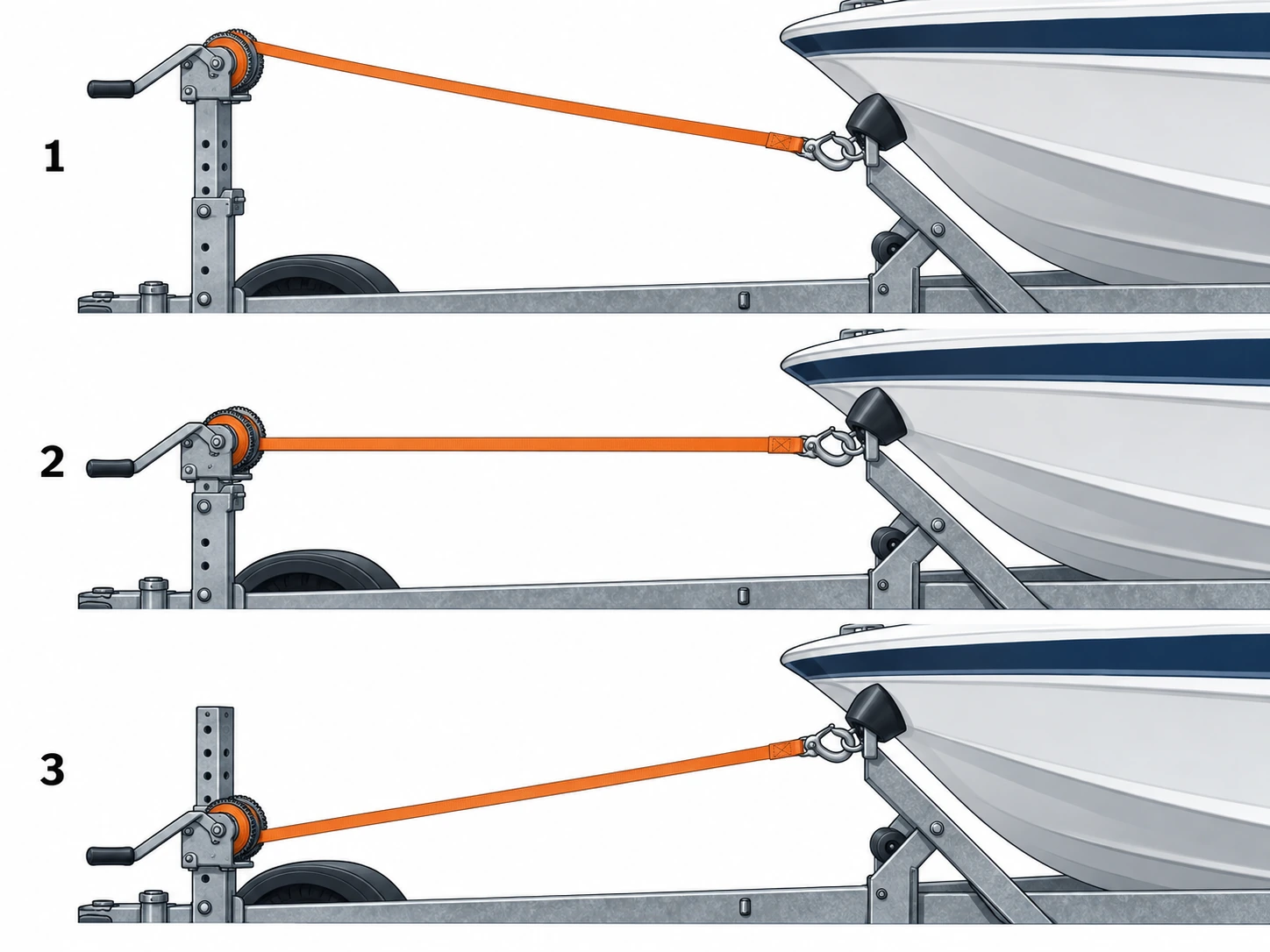

الخطوة 4: افحص زاوية السحب
بعد تحديد موضع التركيب المرشح، تخيل — أو ارسم إن أمكن — الخط المباشر بين:
مخرج عنصر السحب ← حلقة المقدمة
يجب أن يتبع المسار هندسة التحميل المقصودة دون إجباره على المرور فوق:
- مصد المقدمة؛
- حامل بكرة؛
- رؤوس مسامير؛
- حواف فولاذية حادة؛
- هيكل المقطورة.
في كثير من المقطورات التقليدية تستهدف تعليمات المصنع مسارًا أفقيًا تقريبًا عندما يكون القارب محملًا بالكامل. وتذكر Fulton هذه العلاقة صراحة في تعليمات التركيب. [1]
يمكن استخدام ورقة المقارنة التالية:
| القياس | التركيب الحالي | الونش المرشح |
|---|---|---|
| ارتفاع مرجع التثبيت | ___ | ___ |
| ارتفاع مخرج عنصر السحب | ___ | ___ |
| ارتفاع الحلقة | ___ | القارب نفسه |
| فرق الارتفاع | ___ | ___ |
| المسافة الأفقية إلى الحلقة | ___ | ___ |
| المسار خالٍ من المصد | نعم / لا | نعم / لا |
| المسار خالٍ من التجهيزات | نعم / لا | نعم / لا |
الهدف ليس حساب زاوية قصوى عامة واعتباطية.
بل التحقق من أن البديل يعيد إنتاج مسار مقبول تدعمه تعليمات المصنع.
افحص المحاذاة من الأعلى أيضًا. فسلامة المنظر الجانبي لا تستبعد الانحراف الجانبي أو الاحتكاك بحافة الأسطوانة أو التواء الخطاف خارج مستواه المقصود. لا تعكس اتجاه اللف لمجرد الحصول على ارتفاع خروج مناسب، إلا إذا سمحت تعليمات الطراز المحدد بذلك.
راجع المصد مع الونش
الخطوة 5: افحص ارتفاع المصد وموقعه الطولي
انظر الآن إلى موضع انتهاء حركة المقدمة.
يجب أن يلامس المصد البدن في المكان المخصص عندما يستقر القارب بالكامل.
إذا بقيت فجوة ملحوظة حتى بعد الوصول إلى أقصى شد عملي مناسب، فشراء ونش أعلى قدرة ليس أول استجابة منطقية.
تشمل الأسباب المحتملة:
- تقدم قائم الونش أكثر من اللازم؛
- تقدم المصد أكثر من اللازم؛
- تأخر القائم أكثر من اللازم؛
- خطأ موضع القارب على الدعامات أو البكرات؛
- خطأ ارتفاع المصد؛
- زاوية سحب تمنع اقتراب المقدمة بصورة صحيحة.
في هذا النوع من عدم التطابق، افحص أولًا ارتفاع القائم وترتيب الحوامل وموضع القارب. لن تزيل زيادة القدرة عائقًا، ولن تنقل نقطة التلامس المطلوبة.
في المقطورة القابلة للضبط قد يحل تحريك مجموعة القائم والمصد بالوسائل المعتمدة المشكلة.
أما الحامل الملحوم أو المعدل إنشائيًا، فيحتاج إلى تقييم أوسع.
وفر مساحة للمقبض والكابل والخطاف
الخطوة 6: افحص خلوص المقبض
لا ينتهي التوافق بمجرد محاذاة عنصر السحب.
يجب أن يتمكن المشغل من تدوير المقبض.
يستخدم GOODIN GD-C2000 مقبضًا مزاحًا قابلًا للفك وموضعين للسرعة. وتوضح معلوماته الحالية أن القوائم والمصدات وأجزاء الهيكل القريبة يجب ألا تعيق مجال دوران المقبض أو الوصول إلى مواضع التشغيل. [5][6]
قس:
- نصف قطر المقبض؛
- مساحة يد المشغل؛
- الخلوص عن قائم المصد؛
- الخلوص عن بدن القارب؛
- الخلوص عن إطار المقطورة؛
- الوصول إلى موضعي النقل في الونش ذي السرعتين.
وتزداد أهمية ذلك إذا كان البديل:
- أعرض من الأصلي؛
- مثبتًا إلى الخلف أكثر؛
- بجانب مجموعة مرتفعة من مصدات V.
الونش الذي تطابق ثقوبه، لكن مقبضه لا يكمل دورة، ليس متوافقًا.
الخطوة 7: افحص طول الكابل أو الشريط المطلوب
يجب أن يصل عنصر السحب إلى الحلقة من الموضع الفعلي لبدء استرجاع القارب.
تنشر GOODIN حاليًا:
- GD-C1200: كابل 4.5 mm × 8 m؛
- GD-C2000: كابل 4.8 mm × 10 m؛
- إصدارات مقابلة بشريط وبحزم سحب مختلفة. [5][6]
لا تختر الطول اعتمادًا على المسافة النهائية إلى الحلقة فقط.
قس أكبر مقدار متوقع لفرد العنصر عندما يبدأ القارب بالحاجة إلى مساعدة الونش.
ثم تأكد أن الخطاف يصل إلى الحلقة مع الإبقاء على الحد الأدنى من اللفات أو أي شروط أخرى للاحتجاز يطلبها المصنع.
وهذا امتداد لقاعدة المقال السابق في اختيار المنتجات:
طول عنصر السحب جزء من هندسة الونش، وليس مجرد مواصفة لملحق.
الخطوة 8: افحص توافق الخطاف والحلقة
قد يكون الونش الجديد متوافقًا ميكانيكيًا مع المقطورة، لكن خطافه غير مناسب للقارب.
تحقق من:
- فتحة الخطاف؛
- مقطع الحلقة؛
- إغلاق اللسان؛
- الاتجاه تحت الشد؛
- الخلوص المحيط.
يجب أن يستقر الخطاف بصورة صحيحة دون إجباره جانبيًا داخل الحلقة.
لا تفترض أن خطافًا أكبر يأتي مع ونش أعلى قدرة سيلائم الحلقة الموجودة تلقائيًا.
وهذا سبب آخر لظهور مشكلات تركيب غير متوقعة عند زيادة القدرة.
اختر: ضبط أم استبدال أم إعادة تقييم
الخطوة 9: افحص الحامل لا الونش فقط
تنقل قاعدة الونش قوة السحب إلى الحامل.
يجب أن يناسب الدعم الحمل والتركيب المقصودين. وتتعامل GOODIN مع الهيكل والمثبتات والمحاذاة بوصفها أجزاء من المنظومة الكاملة، لا نتائج تلقائية لرقم القدرة على الملصق. [5][6]
افحص الحامل الحالي بحثًا عن:
- التشوه؛
- التآكل؛
- شروخ اللحام؛
- استطالة الثقوب؛
- انحناء صفيحة التثبيت؛
- ارتخاء مسامير U؛
- امتدادات مرتجلة؛
- أعمال حفر أو لحام سابقة.
إذا كان الحامل نفسه غير مناسب، فلن يحل شراء ونش جديد السبب الأساسي.
وقد يزيد الونش الأقوى الطلب الإنشائي على تركيب مشكوك في سلامته أصلًا.
ثلاث نتائج ممكنة لاختيار البديل
لا ينبغي أن يدفع دليل شراء مفيد كل قارئ إلى شراء ونش جديد.
بعد القياس توجد ثلاث نتائج مشروعة.
النتيجة الأولى: الونش الموجود يحتاج فقط إلى ضبط صحيح
هذه أفضل الحالات.
وتنطبق عندما:
- تبقى القدرة الاسمية الحالية مناسبة؛
- تكون التروس والأسطوانة والسقاطة وعنصر السحب صالحة؛
- تكون مثبتات التركيب سليمة؛
- يكون الحامل مصممًا للضبط؛
- يمكن استعادة الزاوية المطلوبة ضمن النطاق المسموح؛
- يمكن إعادة موضع المصد حسب التصميم.
فمثلًا قد يسمح الحامل المثبت بالمسامير بتعديلات معتمدة تشمل:
- الحركة إلى الأمام والخلف؛
- ضبط الارتفاع؛
- ضبط مصد المقدمة.
تصف Venture وShoreLand’r تعديل موضع القائم لإقامة العلاقة الصحيحة بين الحلقة والمصد. [2][3]
في هذه الحالة قد لا يكون استبدال الونش ضروريًا.
كانت المشكلة في الإعداد.
النتيجة الثانية: شراء ونش بديل متوافق الأبعاد
يكون الاستبدال منطقيًا عندما يتآكل الونش أو يتضرر أو يحين وقت تغييره، مع بقاء هندسة الحامل الأساسية مناسبة.
يجب أن يطابق الجديد:
- قوة السحب الاسمية المطلوبة؛
- مساحة قاعدة التركيب؛
- نمط المسامير والشقوق؛
- ارتفاع الأسطوانة أو المخرج بعد التركيب؛
- اتجاه عنصر السحب؛
- خلوص المقبض؛
- توافق الخطاف والحلقة؛
- طول عنصر السحب المطلوب.
في الشراء من GOODIN، ينبغي ألا يقتصر الاستفسار على:
«يرجى تسعير GD-C1200 أو GD-C2000».
اطلب رسم التركيب الحالي وقارنه بالحامل الحقيقي.
تعرّف GOODIN نموذج GD-C1200 علنًا بأنه ونش كابل يدوي بتصنيف 1,200 lb ونسبة 4:1، ونموذج GD-C2000 بأنه 2,000 lb بسرعتين 4:1 / 8:1. لكن الصفحات العامة لا توفر أبعاد ثقوب كافية للإعلان عن أي منهما بديلًا مباشرًا لونش قديم غير محدد. [5][6]
ولهذا يوجد رسم الإنتاج.
النتيجة الثالثة: الحامل أو بنية المقدمة يحتاجان إلى إعادة تقييم
هنا يجب أن يتوقف اختيار المنتج عن محاولة حل كل شيء بونش آخر من الكتالوج.
أحِل التركيب إلى التقييم إذا:
- كان الحامل منحنيًا بوضوح؛
- بدا معدلًا أو مصنوعًا بصورة غير أصلية؛
- تعذر الوصول إلى الزاوية الصحيحة بالضبط المعتمد؛
- كانت الصفيحة صغيرة جدًا؛
- تطلب النمط الجديد ثقوبًا إضافية مشكوكًا فيها؛
- لزم لحام أو قطع إنشائي؛
- تعذر وصول المصد إلى البدن بطريقة صحيحة؛
- كان القائم قصيرًا أو طويلًا بصورة جوهرية؛
- بدا القارب والمقطورة غير متطابقين؛
- لزم نقل الحلقة نفسها.
يوضح مثال الونش المنخفض سبب وجود هذه الفئة. إذا كان الحامل أو القائم غير مناسب للقارب، فإن تغيير الونش وحده يُبقي الهيكل غير المتوافق. ولا تفسر شرحًا محتملًا للسبب على أنه موافقة على تعديل إنشائي.
الحل المناسب هو تقييم مصنع القارب/المقطورة أو الموزع أو شخص مؤهل، لا اختيار التصنيف الأعلى التالي.
لا تنقل الحلقة لمجرد ملاءمة الونش
يستحق هذا الحد توضيحًا مستقلًا.
حلقة المقدمة جزء من منظومة الاتصال الإنشائي للقارب.
إذا لم تنجح هندسة الونش الجديد إلا بنقل الحلقة، فلم يعد الأمر تبديل ملحق بسيطًا.
قد يمس النقل:
- بنية البدن؛
- التدعيم الخلفي؛
- حالة الصفائح أو الطبقات المركبة؛
- مسار نقل الحمل إلى القارب.
لذلك لا ينبغي لمقال اختيار المنتجات أن يشرح نقل الحلقة كطريقة اعتيادية لتكييف القطع.
إذا تعذر تحقيق الهندسة الصحيحة دون تغيير هذه البنية، فإن التركيب يحتاج إلى تقييم فني مناسب.
افصل الاسترجاع عن الوضع النهائي
هناك سبب قد يجعل السلوك يبدو متغيرًا.
عندما تكون المقطورة عميقة في الماء، قد يظل القارب طافيًا بميل مختلف عن وضعه النهائي على الدعامات.
وعند الخروج من الماء:
- تقل قوة الطفو عند المؤخرة؛
- يستقر البدن على الدعامات أو البكرات؛
- قد يتغير موضع المقدمة بالنسبة إلى المصد.
لهذا قد تختلف الملاحظة أثناء الاسترجاع عن الهندسة النهائية خارج الماء. سجّل الحالتين بدلًا من اعتبار الطفو المؤقت دليلًا على صحة التركيب النهائي.
ويجب فصل سؤالين:
هل يقترب القارب من المقطورة بصورة صحيحة أثناء الاسترجاع؟
و:
هل العلاقة النهائية بين الونش والحلقة والمصد صحيحة بعد استقرار القارب بالكامل؟
قد يحسن تغيير طريقة الإنزال أو الاسترجاع العملية.
لكنه لا يعوض تركيبًا نهائيًا خاطئًا من الأساس.
مثال تطبيقي للاستبدال
لنفترض مقطورة يحتاج ونشها الحالي إلى الاستبدال.
يتأكد المشتري من:
- أن قوة السحب المطلوبة ضمن الفئة المختارة؛
- صحة موضع القارب على الدعامات؛
- معرفة ارتفاع الحلقة عند التحميل الكامل؛
- صحة موضع المصد؛
- أن الونش الأصلي يكوّن مسارًا شبه مستقيم إلى الحلقة.
يوجد بديل له القدرة الاسمية نفسها.
لكن هندسة قاعدته ترفع الأسطوانة 60 mm بعد التركيب.
القدرة متطابقة.
الهندسة ليست كذلك.
ستتجه القوة المؤثرة على الحلقة إلى أعلى نحو الونش الأعلى. أما عند النظر من الونش إلى القارب، فيميل الخط نفسه إلى أسفل؛ يجب تحديد اتجاه المرجع بوضوح.
ليست الاستجابة الصحيحة:
«الونش أقوى، إذن يفترض أن يعمل».
بل تحقق مما إذا:
- كان يمكن تثبيته في موضع آخر معتمد من المصنع؛
- كان الحامل القابل للضبط يستطيع استعادة الارتفاع المطلوب؛
- كان هناك ونش آخر بمسافة أنسب بين القاعدة والأسطوانة.
إذا تعذرت جميع الخيارات، فيجب رفض هذا المرشح رغم ملاءمة قدرته.
هذا هو الفرق الأساسي بين توافق القدرة وتوافق التركيب.
التغير البالغ 60 mm توضيحي، وليس تفاوتًا منشورًا أو حدًا للرفض. يعتمد تأثيره على المسافة الأفقية وهندسة القارب/المقطورة المعتمدة؛ إنه يستدعي مراجعة الملاءمة، لا اختراع زاوية قصوى عامة.
جهز مواصفات البديل
استخدم الجدول التالي قبل طلب الونش البديل.
| عنصر التوافق | ما يقاس على القارب/المقطورة | ما يؤكد في الونش الجديد | الرفض أو التقييم إذا… |
|---|---|---|---|
| قوة السحب | متطلبات التحميل الحالية | التصنيف التشغيلي | كانت القدرة غير كافية |
| صفيحة التثبيت | الطول × العرض | مساحة ارتكاز القاعدة الدنيا | لم ترتكز القاعدة بالكامل على الصفيحة الإنشائية |
| نمط الثقوب | المراكز والشقوق وقطر المسامير | رسم الإنتاج | لزم حفر غير معتمد أو دعم ناقص |
| موضع الونش | الموقع الطولي | هندسة القاعدة | تعذر احتلال الموقع الصحيح |
| ارتفاع الحلقة | الحالة النهائية المحملة | ارتفاع المخرج المركب | بقي شد مفرط إلى أعلى/أسفل |
| المصد | الارتفاع وتلامس البدن | المسار حول المصد | اصطدمت الحلقة أو الخط به |
| مسار السحب | من الونش إلى الحلقة | اتجاه الخروج | احتك بالحدود أو التجهيزات |
| الخطاف | فتحة الحلقة | أبعاد الخطاف | لم يستقر بصورة صحيحة |
| خلوص المقبض | الفراغ حول الحامل والبدن | مجال الدوران | تعذرت دورة كاملة |
| تشغيل السرعتين | الهيكل المجاور | الوصول إلى المحور/المحدد | تعذر تشغيل الوضعين |
| الوصول المطلوب | أقصى فرد أثناء الاسترجاع | طول الكابل/الشريط | لم يصل الخطاف إلى القارب |
| قوة الحامل | حالة القائم والصفيحة والإطار | متطلبات التركيب | كان منحنيًا أو متشققًا أو غير كافٍ |
أكمل الجدول قبل افتراض أن البديل يثبت مباشرة دون تعديل.
ما الذي ترسله إلى GOODIN أو مورد آخر؟
في هذا النوع من الاستفسارات تكون الصور والأبعاد أكثر قيمة من وزن القارب وحده.
يجب أن يتضمن طلب عرض السعر:
التركيب الحالي
- طراز الونش إن كان معروفًا؛
- صورة جانبية؛
- صورة من الأعلى؛
- أبعاد الصفيحة؛
- رسم الثقوب والشقوق؛
- مقاس المسامير؛
- تكوين الحامل.
هندسة القارب
- ارتفاع الحلقة بالنسبة إلى مرجع المقطورة؛
- المسافة الأفقية من الونش إلى الحلقة؛
- موضع المصد؛
- صورة للقارب مستقرًا بالكامل.
متطلبات البديل
- قوة السحب الاسمية المطلوبة؛
- كابل أم شريط؛
- الطول المطلوب؛
- سرعة واحدة أم سرعتان؛
- متطلبات الخطاف؛
- متطلبات مقاومة التآكل والتشطيب.
الأبعاد المطلوب طلبها
- أبعاد القاعدة الخارجية؛
- مراكز الثقوب والشقوق؛
- متطلبات المسامير؛
- ارتفاع الأسطوانة/المخرج فوق القاعدة؛
- موضع الأسطوانة بالنسبة إلى الثقوب؛
- العرض الكلي؛
- نصف قطر المقبض؛
- موضع محور المقبض؛
- اتجاه خروج عنصر السحب.
بالنسبة إلى مجموعة GOODIN اليدوية الحالية، يجب أخذ أبعاد التثبيت من أحدث رسم إنتاج، لا تقديرها من الصور. [5][6]
رؤية GOODIN والفحص النهائي
أجاب مقال اختيار الونش السابق عن السؤال:
ما قوة السحب ونسبة النقل اللازمتان لتطبيق تحميل هذا القارب؟
ويجيب هذا المقال عن السؤال التالي:
هل يمكن تركيب الونش بحيث تستخدم المقطورة قدرته على السحب بصورة صحيحة؟
إنهما قراران مختلفان.
لا يكون البديل صحيحًا لمجرد أن:
- قدرته مساوية أو أعلى؛
- كابله طويل بما يكفي؛
- قاعدته تبدو مشابهة.
يجب أن يضعه التركيب النهائي أيضًا في العلاقة الصحيحة مع:
هيكل التثبيت ← حلقة المقدمة ← المصد ← البدن
إذا أمكن تصحيح المنظومة الحالية بضبط معتمد، فافصل مشكلة الإعداد عن شراء الونش.
وإذا لزم الاستبدال، فاختر منتجًا تتطابق أبعاد قاعدته وموضع خروجه المركب مع المقطورة فعلًا.
أما إذا استلزم التصحيح قطعًا أو لحامًا أو نقل تجهيزات إنشائية أو حلقة القارب، فتوقف عن التعامل معه كاستبدال بسيط.
قاعدة الشراء هي:
يمكن للونش الأقوى زيادة قوة السحب المتاحة. لكنه لا يصحح اتجاه تطبيقها.
تخبرك القدرة إن كان الونش يستطيع سحب الحمل، وتخبرك الهندسة إن كان مناسبًا لهذه المقطورة.
للاستفسار عن بديل، استعرض ونشات GOODIN اليدوية ثم تواصل مع GOODIN مع قياسات التركيب وطلب رسم الإنتاج الحالي.
قائمة الاختيار النهائية
قبل اعتماد الونش البديل، تأكد مما يلي:
- حُددت قوة السحب الاسمية ونسبة النقل المطلوبتان.
- القارب في موضعه النهائي الصحيح على المقطورة.
- الصفيحة الحالية سليمة إنشائيًا.
- أبعاد القاعدة ونمط الثقوب مؤكدة بالرسم.
- ارتفاع المخرج بعد التركيب يلائم هندسة الحلقة.
- لا يتجه الشد بصورة مفرطة إلى أعلى أو أسفل.
- المصد يلامس البدن في الموضع المقصود.
- لا يحتك الكابل أو الشريط بالمصد أو مثبتات التركيب.
- الخطاف يلائم الحلقة الحالية.
- يتوافر فراغ كافٍ لتشغيل المقبض.
- يبقى الوصول إلى موضعي السرعة ممكنًا عند وجودهما.
- يصل العنصر المورّد إلى القارب في ظروف الاسترجاع الفعلية.
- لا يُفترض حفر إنشائي أو لحام أو نقل حلقة دون اعتماد مناسب.
- إذا عجز الحامل عن تحقيق الهندسة الصحيحة، يُقيّم هو أو تركيب المقطورة بصورة منفصلة عن شراء الونش.
عند اجتياز هذه الفحوص يحصل المشتري على أكثر من ونش ذي قدرة صحيحة.
يحصل على ونش يلائم منظومة القارب والمقطورة فعلًا.
المصادر وقراءات إضافية
تطبق تعليمات المصنع على المنتجات التي تشملها. الأمثلة والصور المولدة بالذكاء الاصطناعي توضيحية، وليست وقائع مؤكدة أو رسومات إنتاج معتمدة. لا تُفترض زاوية قصوى عامة أو أبعاد ثقوب غير منشورة.
- Fulton — Winch Installation Instructions — N500621
- Venture Trailers — Owner’s Manual — Winch Stand and Bow Stop
- ShoreLand’r — Boat-to-Trailer Measuring Guide — Step 4: Winch Post Adjustment
- Suncor Stainless — Trailer Winch Manual
- GOODIN — GD-C1200 — 1200 lb Hand Winch with Cable
- GOODIN — GD-C2000 — 2000 lb 2-Speed Hand Winch with Cable
مشوار رافعة المقطورة مقابل ارتفاع العمل: كيف تختار رافعة تصل فعلًا إلى وصلة السحب
شريط الونش أم الكابل الفولاذي: أيهما تختار لمقطورة القارب؟
مقالات لها صلة
