Substituição do guincho de reboque náutico: como combinar base, olhal de proa e ângulo de tração
Neste guia
Um reboque náutico pode ter um guincho suficientemente potente para puxar a embarcação e, ainda assim, apresentar problemas no carregamento.
A embarcação se aproxima da dianteira do reboque, o olhal de proa chega perto do batente e, em vez de se acomodar corretamente, a cinta começa a puxar a proa para cima ou para baixo. O olhal prende em um rolete. O casco não assenta no batente. Aumentar a força na manivela piora a geometria em vez de corrigi-la.
Considere duas versões ilustrativas desse problema. São situações para análise, não relatos verificados de ocorrências específicas.
Em uma delas, o olhal de proa fica bem abaixo do guincho e a linha sobe em direção ao tambor. Isso exige avaliar a componente vertical da tração e a retenção da proa. Na situação inversa, o guincho está baixo demais, o cabo passa sobre ferragens inferiores e puxa o olhal para baixo, em vez de conduzi-lo livremente à posição final prevista.
Esses não são, principalmente, problemas de capacidade.
São problemas de geometria da instalação.
Um guincho de 2 000 lb não corrige um olhal puxado de uma altura inadequada. Um cabo mais resistente não torna um batente mal posicionado compatível com o casco. E um guincho de reposição com outra base, altura de tambor ou disposição da manivela pode alterar a geometria mesmo quando a capacidade nominal é igual à do original.
Portanto, a pergunta mais útil para selecionar a reposição é:
O novo guincho cabe na estrutura existente e mantém a saída da linha, o olhal e o batente de proa na relação correta quando a embarcação está completamente acomodada no reboque?
Esse é o teste de compatibilidade.
Orientação de seleção, não autorização para modificação estrutural. Siga as instruções específicas da embarcação, do reboque e do guincho; estabilize o conjunto e fixe o barco independentemente antes de medir ou ajustar.
Comece pela geometria completa de tração
Um guincho de reboque náutico não funciona isoladamente.
A força percorre um sistema interligado:
base de fixação do guincho → suporte do guincho → tambor/saída da linha → cabo ou cinta → gancho → olhal de proa → embarcação → berços ou roletes
O batente de proa determina onde a embarcação deve terminar o movimento.
Quando um elemento é deslocado, vários outros podem ser afetados.
Um guincho de reposição com armação mais alta pode elevar a saída da linha.
Outro padrão de furos pode obrigar a deslocar o guincho para a frente ou para trás.
Uma carcaça mais larga, com duas velocidades, pode reduzir a folga da manivela ao lado da coluna do batente.
A troca de cabo por cinta pode alterar a configuração necessária do tambor e o percurso da linha.
Por isso, o encaixe de uma reposição não deve ser reduzido a:
guincho antigo = 2 000 lb → guincho novo = 2 000 lb
A tração nominal responde a uma pergunta.
A geometria da instalação responde a outra.

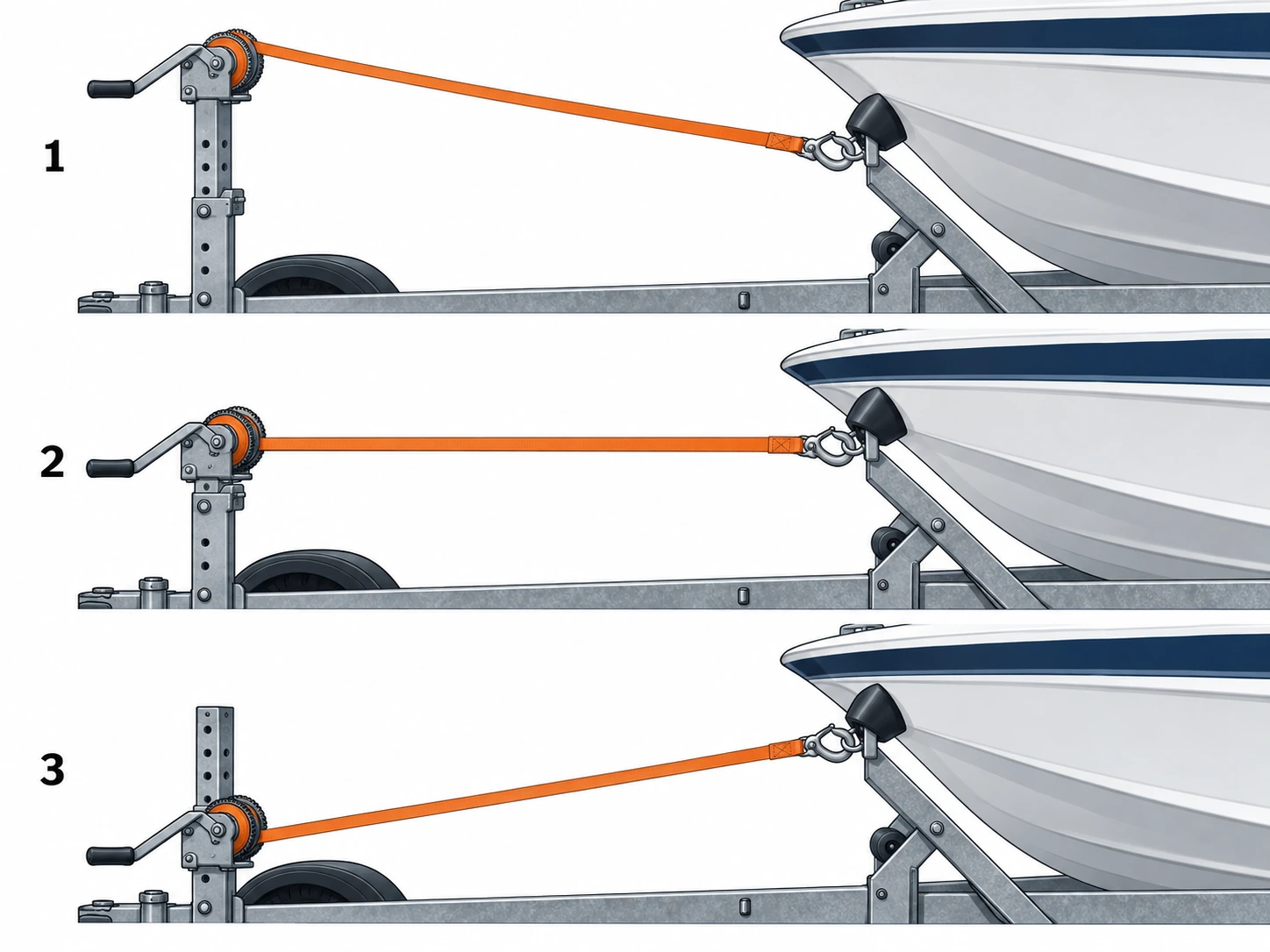

O que a geometria correta busca obter
Vários fabricantes conhecidos de reboques náuticos apresentam orientações semelhantes para o alinhamento final do guincho.
Para os produtos abrangidos por suas instruções, a Fulton descreve a saída da cinta alinhada horizontalmente com o olhal da embarcação carregada; a Venture posiciona a linha aproximadamente paralela ao chassi e o rolete acima do olhal; a ShoreLand’r também recomenda uma tração reta, sem componente acentuada para cima ou para baixo. São referências úteis de configurações convencionais, não uma aprovação universal para qualquer embarcação e reboque. [1][2][3]
Isso oferece um princípio inicial útil:
Avalie a posição do guincho com a embarcação na posição final de transporte, não com o reboque vazio.
O tambor pode parecer corretamente posicionado quando não há embarcação.
A questão real é onde a linha sai em relação ao olhal quando o casco está corretamente apoiado nos berços ou roletes e acomodado no batente previsto.
Essa orientação deve ser confrontada com as instruções dos fabricantes da embarcação e do reboque. A construção dos batentes varia, especialmente em reboques antigos, personalizados ou com múltiplos roletes.

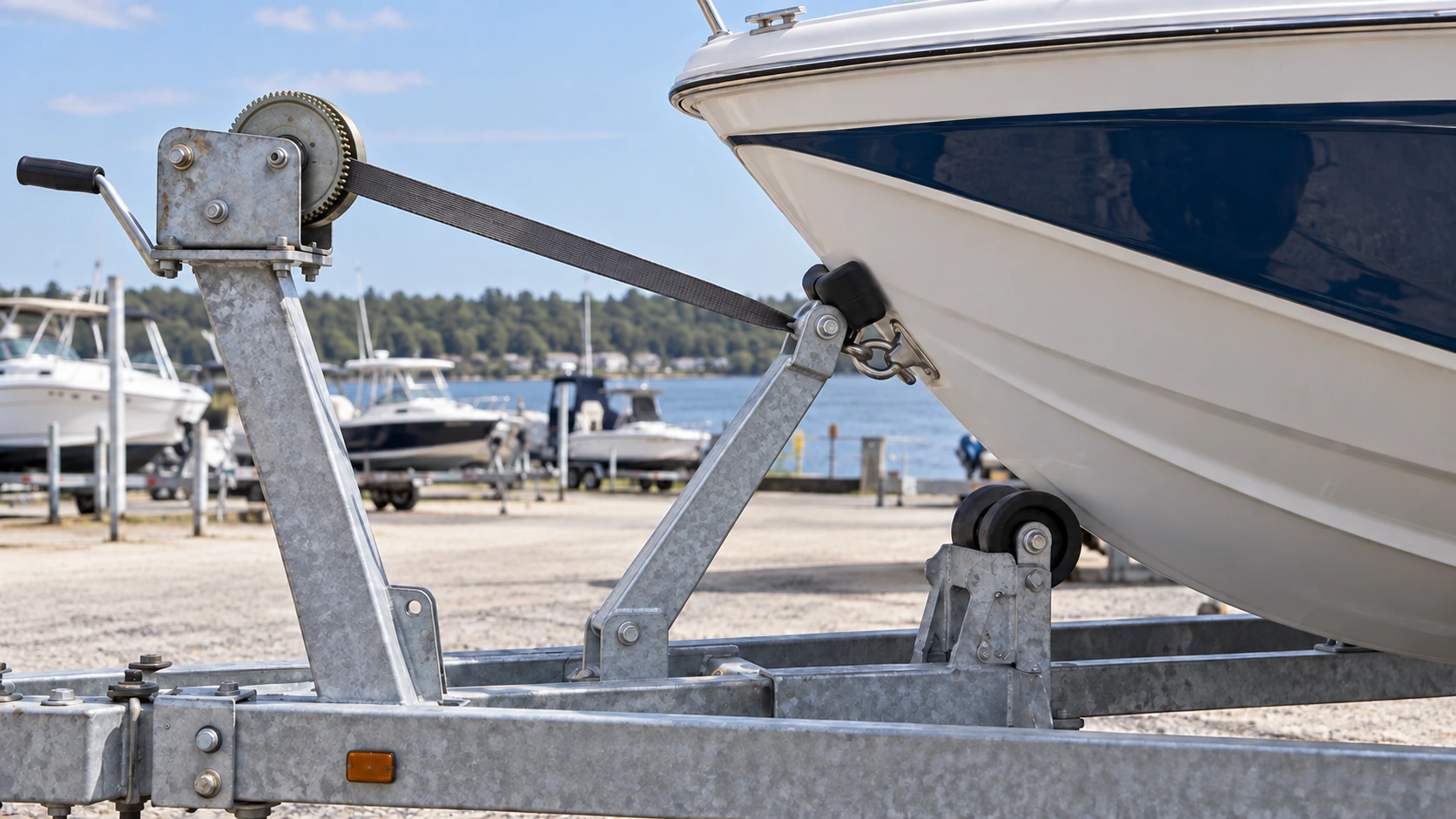

Por que a tração para cima pode ser um problema
Imagine que o olhal esteja bastante abaixo da saída da linha do guincho.
Ao girar a manivela, a linha puxa:
- para a frente, em direção ao guincho; e
- para cima, em direção ao tambor.
A força deixa de atuar predominantemente na direção de carregamento prevista.
A direção da força importa independentemente da capacidade. A Venture alerta que uma linha inclinada para cima pode contribuir para o movimento da proa durante o transporte e exige retenção independente da proa. Alinhamento adequado para carregamento não substitui as amarrações de transporte necessárias. [2]
O exemplo do guincho alto evidencia a questão de compra: um olhal muito mais baixo cria uma componente ascendente da tração. Isso, isoladamente, não identifica todas as causas de movimento da proa; o apoio do casco e a retenção independente também precisam ser avaliados.
A conclusão para a compra não é:
“Sempre instale o guincho mais baixo.”
É:
“O guincho de reposição não deve criar uma inclinação excessiva de tração para cima em relação à posição final do olhal.”
O guincho também pode estar baixo demais
A geometria oposta produz outro problema.
Se a saída da linha estiver muito abaixo do olhal, o guincho puxa para a frente e para baixo.
Isso pode atrair o olhal para ferragens inferiores, em vez de conduzi-lo à posição prevista no batente.
No exemplo do guincho baixo, o olhal se aproxima das ferragens inferiores enquanto a linha roça nelas. O guincho pode funcionar normalmente, mas a aproximação final está obstruída. Essa é uma verificação geométrica, não uma comprovação de que elevar um suporte desconhecido seja seguro.
Mecanicamente, uma saída baixa acrescenta uma componente descendente da força no olhal. Conforme o apoio do casco, isso pode aumentar a carga de contato em vez de ajudar o deslocamento pelo percurso previsto. As instruções da Suncor também orientam manter a linha próxima da altura do olhal e livre de obstáculos. [4]
Novamente, a solução não é automaticamente:
elevar o guincho o máximo possível.
O objetivo é restabelecer um percurso adequado entre a saída da linha e o olhal.
O batente deve ser verificado ao mesmo tempo
Ajustar a altura do guincho sem conferir o batente pode apenas deslocar a interferência.
Os três componentes devem ser tratados em conjunto:
saída da linha + olhal de proa + batente de proa
Nas configurações convencionais descritas pela Venture e pela ShoreLand’r, o rolete fica acima do olhal e sua posição é coordenada com a linha do guincho. Verifique o conjunto completo, em vez de mover apenas uma peça. [2][3]
Isso ajuda a explicar por que uma embarcação pode carregar mal mesmo com o guincho funcionando corretamente.
Se o batente estiver:
- baixo demais;
- alto demais;
- muito à frente;
- muito atrás;
o olhal pode não se aproximar livremente.
O usuário pode tentar compensar alterando a profundidade na rampa, girando a manivela com mais força ou mudando o percurso da linha, quando o problema real é a configuração do reboque.
Nem todos os batentes de proa têm a mesma configuração
Reboques antigos ou personalizados podem usar:
- um único rolete;
- dois roletes;
- blocos em V;
- batentes ajustáveis;
- conjuntos integrados de coluna e guincho.
A relação exata deve seguir o projeto do fabricante da embarcação ou do reboque.
A regra de seleção é:
Não copie a posição do olhal de outro reboque apenas porque ele parece semelhante.
Use a geometria real do casco e do reboque.
Defina a posição do barco e a base de montagem
Etapa 1: confirme a posição da embarcação antes de medir
Antes de medir a geometria da reposição, estabeleça onde a embarcação deve ficar.
Isso exige confirmar:
- apoio correto do casco nos berços ou roletes;
- posição prevista do espelho de popa em relação ao reboque;
- centralização da embarcação;
- proa acomodada no batente previsto;
- configuração geral e requisitos de carga no engate corretos.
Isso importa porque deslocar a coluna para compensar uma embarcação mal posicionada pode criar outro problema.
A Venture trata a posição do suporte como parte do apoio da embarcação, do equilíbrio de cargas e da configuração do batente, não como um ajuste isolado de acessório. Não desloque a embarcação simplesmente para acomodar um guincho novo sem reavaliar os requisitos de apoio e carga no engate do fabricante do reboque. [2]
Meça a geometria da reposição somente depois de posicionar a embarcação corretamente.
Antes de medir, mantenha o reboque estável e a embarcação presa de forma independente. Não solte um suporte carregado, não libere uma linha que esteja sustentando carga e não coloque as mãos em pontos de esmagamento para obter uma medida. Se houver dúvida sobre o apoio correto ou sobre quais ajustes são autorizados, peça ao fornecedor da embarcação/reboque ou a um instalador qualificado que estabeleça primeiro a configuração.

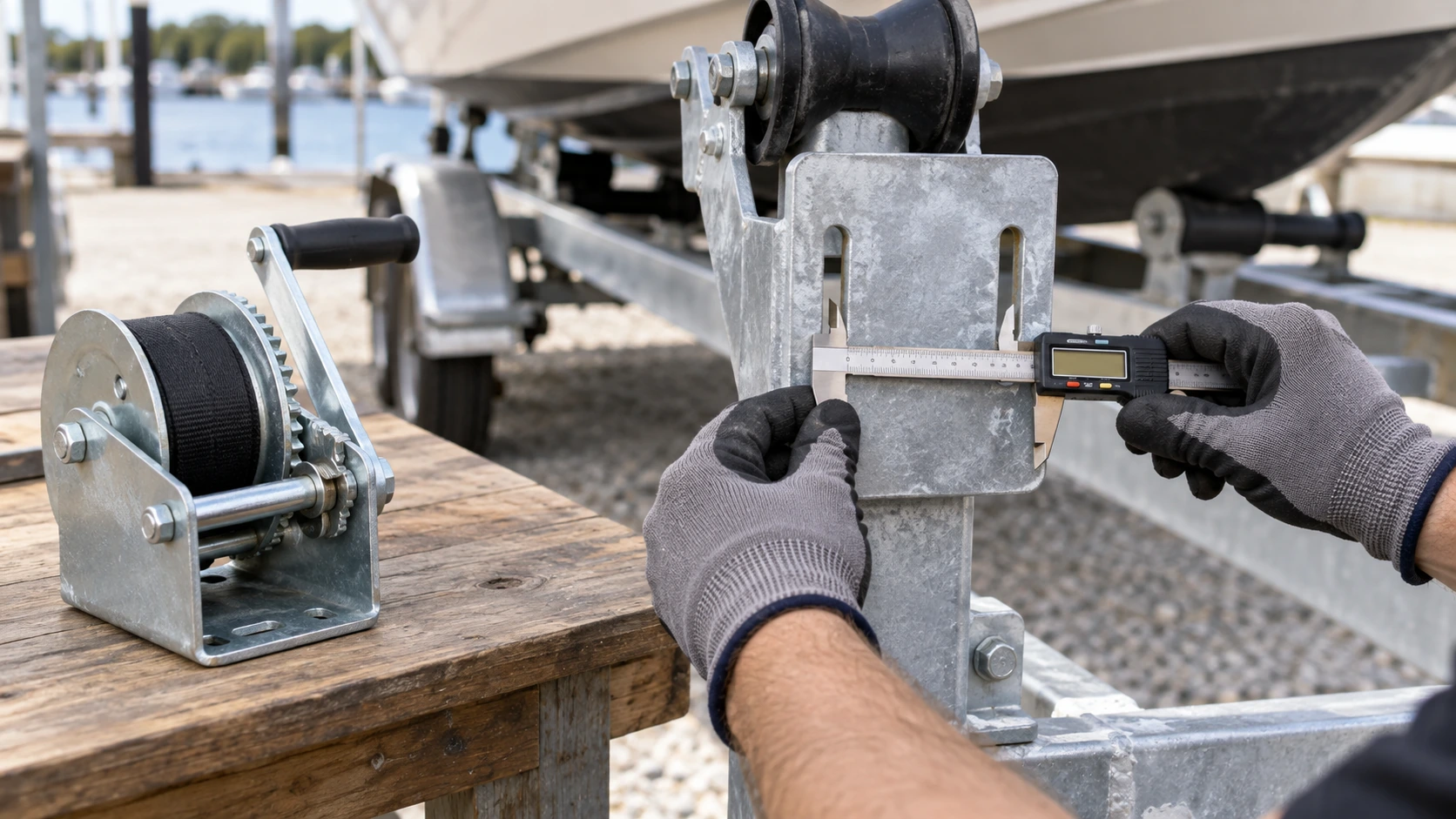

Etapa 2: meça a base de montagem existente
A próxima pergunta é puramente mecânica:
O guincho de reposição pode realmente ser parafusado no suporte existente?
Registre a interface de montagem atual.
No mínimo, meça:
- comprimento útil da chapa de montagem;
- largura útil da chapa;
- localização dos furos ou rasgos existentes;
- distâncias entre centros;
- diâmetro dos parafusos;
- espessura disponível da chapa;
- bordas ou elementos soldados próximos;
- faixa permitida de ajuste longitudinal.
Compare essas medidas com o desenho de produção do guincho candidato.
Não avalie a compatibilidade de montagem pelas fotografias
As imagens atuais dos GOODIN GD-C1200 e GD-C2000 mostram bases conformadas com vários furos ou rasgos, mas as especificações públicas não apresentam distâncias oficiais entre centros, especificação dos parafusos ou orientação de montagem aprovada. As informações da própria GOODIN direcionam os compradores aos desenhos atuais de produção para confirmar a interface exata. [5][6]
Isso é importante ao selecionar uma reposição.
Dois guinchos manuais de armação aberta podem parecer quase idênticos e ter diferentes:
- comprimentos de base;
- posições de rasgos;
- espaçamentos entre furos;
- larguras da armação.
Semelhança visual não garante substituição direta por parafusos.
Meça o olhal e o percurso real da linha
Etapa 3: meça a altura do olhal na posição final
Depois de acomodar corretamente a embarcação, meça a posição vertical do olhal em relação a uma referência estável do reboque.
Identifique então a altura real da saída da linha do guincho candidato depois de instalado.
Em um guincho manual simples, isso pode estar relacionado ao eixo do tambor e à direção em que o cabo ou a cinta deixa o tambor.
A comparação útil é:
altura instalada da saída da linha ↔ altura do olhal de proa
e não:
altura total do guincho ↔ altura do olhal de proa
São medidas diferentes.
Uma armação mais alta pode manter uma altura de saída semelhante.
Ou dois guinchos com bases quase iguais podem posicionar o tambor em alturas diferentes.
É precisamente por isso que a seleção exige um desenho dimensional, não apenas uma etiqueta de capacidade.
Meça a tangente real da linha e confirme o sentido de enrolamento aprovado, não apenas a altura do eixo do tambor. O raio de enrolamento muda conforme as camadas; portanto, confira a condição final e a faixa útil de recolhimento sem tratar uma única medida de altura total do catálogo como definição completa da geometria.
Etapa 4: confira o ângulo de tração
Com a posição de montagem candidata definida, imagine — ou, preferencialmente, desenhe — a linha direta entre:
saída da linha → olhal de proa
A linha deve seguir a geometria prevista sem passar forçada sobre:
- o batente de proa;
- um suporte de rolete;
- cabeças de parafusos;
- arestas cortantes de aço;
- a estrutura do reboque.
Para muitos reboques convencionais, as orientações do fabricante buscam uma linha aproximadamente horizontal quando a embarcação está totalmente acomodada. A Fulton explicita essa relação em suas instruções. [1]

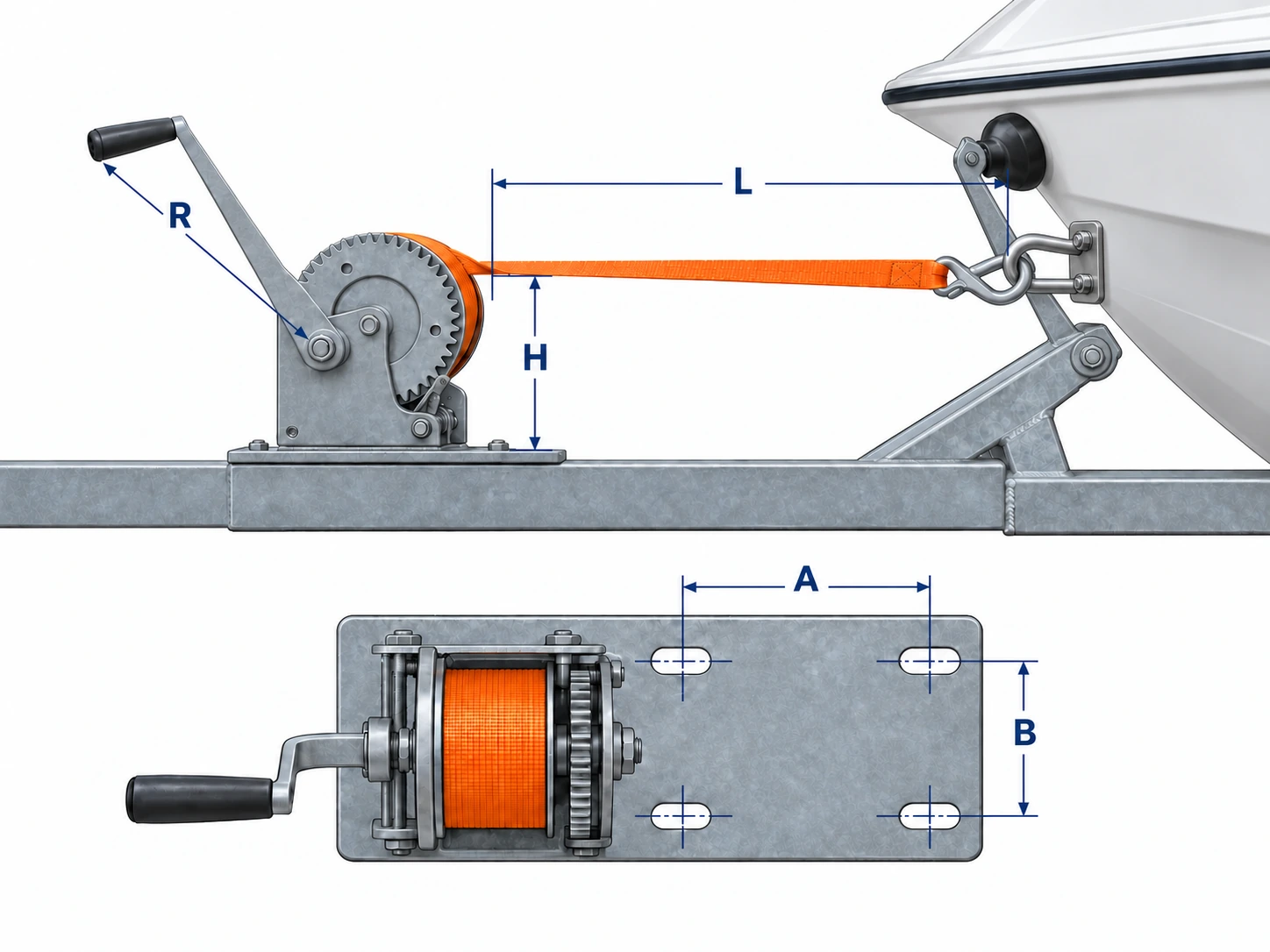

Uma ficha útil para comparar a reposição é:
| Medida | Configuração existente | Guincho candidato |
|---|---|---|
| Altura da referência de montagem | ___ | ___ |
| Altura da saída da linha | ___ | ___ |
| Altura do olhal | ___ | Mesma embarcação |
| Desnível vertical | ___ | ___ |
| Distância horizontal até o olhal | ___ | ___ |
| Linha livre do batente | Sim / Não | Sim / Não |
| Linha livre das ferragens | Sim / Não | Sim / Não |
O objetivo não é calcular um ângulo máximo universal e arbitrário.
É identificar se a reposição reproduz um percurso aceitável respaldado pelo fabricante.
Confira também o alinhamento visto de cima. Uma vista lateral aceitável não exclui desvio lateral, atrito na flange ou gancho torcido fora do plano previsto. Nunca inverta o sentido de enrolamento apenas para obter uma altura de saída conveniente, salvo autorização nas instruções do modelo exato.
Confira o batente junto com o guincho

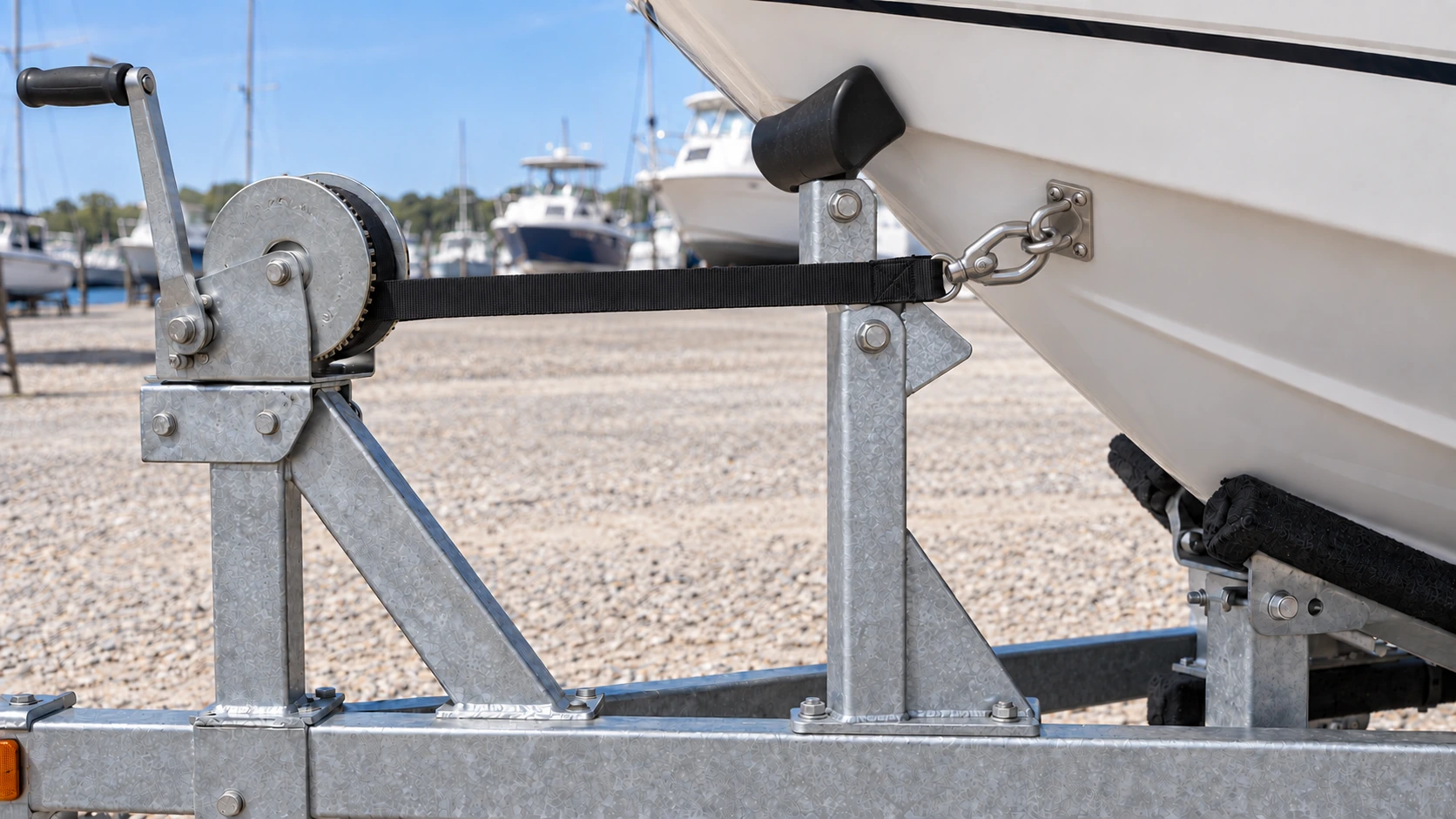

Etapa 5: confira altura e posição longitudinal do batente
Agora observe onde a proa termina.
O batente deve tocar o casco no local previsto quando a embarcação está completamente acomodada.
Se ainda houver vários centímetros de distância mesmo após atingir a tensão máxima razoável de recolhimento, comprar um guincho mais potente não é a primeira resposta lógica.
As possíveis causas incluem:
- coluna do guincho muito à frente;
- batente muito à frente;
- coluna muito atrás;
- embarcação mal posicionada nos berços ou roletes;
- altura incorreta do batente;
- ângulo da linha impedindo a aproximação adequada.
Nesse tipo de incompatibilidade, examine primeiro a altura da coluna, a disposição dos suportes e a posição da embarcação. Aumentar a capacidade não elimina uma obstrução nem desloca o ponto de contato previsto.
Em um reboque ajustável, reposicionar o conjunto de coluna/batente pelos meios aprovados pode resolver o problema.
Em um suporte soldado ou estruturalmente modificado, a solução exige uma avaliação mais ampla.
Reserve espaço para manivela, linha e gancho
Etapa 6: confira a folga da manivela
A compatibilidade não termina quando a linha fica corretamente alinhada.
O operador ainda precisa conseguir girar a manivela.
O GOODIN GD-C2000 usa manivela deslocada removível e duas posições de velocidade. Suas informações atuais indicam que colunas, batentes e partes próximas não devem obstruir o giro da manivela nem o acesso às posições de acionamento. [5][6]
Meça:
- raio de giro da manivela;
- espaço para a mão do operador;
- folga em relação à coluna do batente;
- folga em relação ao casco;
- folga em relação ao chassi;
- acesso às duas posições de engrenagem em um guincho de duas velocidades.
Isso é particularmente importante quando a reposição:
- é mais larga que a original;
- fica mais para trás;
- é instalada ao lado de um conjunto alto de bloco em V.
Um guincho cujos furos coincidem, mas cuja manivela não completa uma volta, não é compatível.
Etapa 7: confira o comprimento necessário de cabo ou cinta
A linha ainda precisa alcançar o olhal a partir da posição real de início do recolhimento.
A GOODIN publica atualmente:
- GD-C1200: cabo de 4,5 mm × 8 m;
- GD-C2000: cabo de 4,8 mm × 10 m;
- versões correspondentes com cinta e conjuntos de linha diferentes. [5][6]
Não selecione o comprimento apenas pela distância final até o olhal.
Meça a maior extensão necessária quando a embarcação começa a precisar da ajuda do guincho.
Confirme que o gancho alcança o olhal mantendo as voltas mínimas ou outras condições de retenção exigidas pelo fabricante.
Isso dá continuidade à regra do artigo anterior de seleção:
o comprimento da linha faz parte da geometria do guincho, não é apenas uma especificação de acessório.
Etapa 8: confira o encaixe do gancho no olhal
Um guincho novo pode ser mecanicamente compatível com o reboque e ainda ter um gancho inadequado para a embarcação.
Confira:
- abertura do gancho;
- seção transversal do olhal;
- fechamento da lingueta;
- orientação sob tensão;
- folgas ao redor.
O gancho deve assentar corretamente, sem ser forçado de lado contra o olhal.
Não suponha que um gancho maior, fornecido com um guincho de capacidade superior, encaixará automaticamente no olhal existente.
Esse é outro motivo pelo qual aumentos de capacidade podem criar problemas inesperados de instalação.
Decida: ajustar, substituir ou reavaliar
Etapa 9: examine o suporte, não apenas o guincho
A base transmite a tração da linha ao suporte.
O suporte deve ser adequado à carga e à instalação previstas. A GOODIN trata a estrutura, os elementos de fixação e o alinhamento como partes do conjunto, não como consequências automáticas da etiqueta de capacidade. [5][6]
Inspecione o suporte existente quanto a:
- deformação;
- corrosão;
- soldas trincadas;
- furos ovalizados;
- chapa de montagem empenada;
- grampos em U soltos;
- extensões improvisadas;
- perfurações ou soldagens anteriores.
Se o suporte for inadequado, comprar outro guincho não resolve a causa.
Um guincho mais forte pode até aumentar a solicitação sobre uma estrutura já questionável.
Três resultados possíveis para a reposição
Um guia de compra útil não deve conduzir todos os leitores à compra de um guincho novo.
Após as medições, há três resultados legítimos.
Resultado 1: o guincho existente precisa apenas do ajuste correto
É a situação mais favorável.
Aplica-se quando:
- a capacidade nominal existente continua adequada;
- engrenagens, tambor, catraca e linha estão em condições de uso;
- os elementos de fixação estão íntegros;
- o suporte foi projetado para ajuste;
- o ângulo necessário pode ser restabelecido dentro da faixa de ajuste;
- o batente pode ser reposicionado conforme o projeto.
Por exemplo, um suporte parafusado pode permitir ajustes aprovados de:
- posição longitudinal;
- altura;
- posição do batente.
Venture e ShoreLand’r descrevem ajustes da coluna para estabelecer a geometria correta entre olhal e batente. [2][3]
Nesse caso, substituir o guincho pode ser desnecessário.
O problema era a configuração.
Resultado 2: comprar um guincho dimensionalmente compatível
A substituição faz sentido quando o guincho está desgastado, danificado ou chegou ao fim de sua vida útil, mas a geometria básica do suporte continua adequada.
O novo guincho deve corresponder a:
- necessidade de tração nominal;
- dimensões da base;
- padrão de furos/rasgos;
- altura instalada do tambor ou da saída da linha;
- direção da linha;
- folga da manivela;
- interface entre gancho e olhal;
- comprimento necessário da linha.
Na compra de um GOODIN, a consulta deve ir além de:
“Favor cotar GD-C1200 ou GD-C2000.”
O comprador deve solicitar o desenho atual de montagem e compará-lo com o suporte real.
A GOODIN identifica publicamente o GD-C1200 como guincho manual de cabo de 1 200 lb e relação 4:1, e o GD-C2000 como modelo de 2 000 lb, duas velocidades e relações 4:1 / 8:1. Entretanto, as páginas atuais não fornecem dimensões suficientes dos furos para declarar qualquer um deles substituto direto de um guincho não identificado. [5][6]
É para isso que serve o desenho de produção.
Resultado 3: reavaliar o suporte ou a estrutura da proa
Nesse ponto, a seleção de produto deve parar de tentar resolver tudo com outro guincho de catálogo.
Encaminhe a instalação para avaliação quando:
- o suporte estiver visivelmente empenado;
- parecer modificado ou artesanal;
- o ângulo correto não puder ser obtido por ajuste aprovado;
- a chapa for pequena demais;
- o padrão candidato exigir furos novos de integridade duvidosa;
- houver necessidade de soldagem ou corte estrutural;
- o batente não alcançar corretamente o casco;
- a coluna for fundamentalmente baixa ou alta demais;
- a embarcação e o reboque parecerem incompatíveis;
- for necessário mudar o próprio olhal.
O exemplo do guincho baixo mostra por que essa categoria existe. Se o suporte ou a coluna forem inadequados à embarcação, trocar apenas o guincho mantém a estrutura incompatível. Não interprete uma explicação plausível como autorização para modificação estrutural.
A solução apropriada é a avaliação pelo fabricante da embarcação/reboque, pelo revendedor ou por outro profissional qualificado, não a seleção da próxima capacidade maior.
Não mova o olhal apenas para adaptar o guincho
Esse limite merece destaque próprio.
O olhal integra o sistema de conexão estrutural da embarcação.
Se a geometria do novo guincho só funciona mudando o olhal, já não se trata de simples reposição de acessório.
A mudança pode envolver:
- estrutura do casco;
- reforço de apoio interno;
- condição do laminado ou da chapa;
- caminho das cargas para a embarcação.
Um artigo de seleção não deve instruir o proprietário a reposicionar o olhal como técnica rotineira de adaptação.
Se a combinação existente não consegue a geometria correta sem modificar essa estrutura, a instalação exige avaliação técnica apropriada.
Separe o recolhimento do encaixe final
Há uma razão para o comportamento às vezes parecer inconsistente.
Quando o reboque está muito submerso, a embarcação pode continuar flutuando com uma inclinação diferente da posição final de apoio.
Ao sair da água:
- a sustentação por flutuação na popa diminui;
- o casco assenta nos berços ou roletes;
- a posição da proa em relação ao batente pode mudar.
Assim, uma observação durante o recolhimento pode diferir da geometria final, fora da água e com o casco acomodado. Registre ambas, em vez de presumir que a flutuação temporária comprova uma configuração final correta.
Isso exige separar duas perguntas:
A embarcação se aproxima corretamente do reboque durante o recolhimento?
E:
A geometria final entre guincho, olhal e batente está correta quando a embarcação está completamente acomodada?
Alterar a técnica de lançamento/recolhimento pode melhorar a operação.
Isso não compensa uma instalação final fundamentalmente incorreta.
Exemplo prático de reposição
Considere um reboque hipotético cujo guincho precisa ser substituído.
O comprador confirma:
- a tração necessária já está dentro da classe selecionada;
- a posição da embarcação nos berços está correta;
- o olhal tem altura conhecida na condição totalmente carregada;
- o batente está corretamente posicionado;
- o guincho original produz uma linha aproximadamente reta até o olhal.
Um candidato tem a mesma capacidade nominal.
Mas sua base coloca o tambor 60 mm mais alto após a instalação.
A capacidade corresponde.
A geometria, não.
A força no olhal passaria a apontar para cima, em direção ao guincho mais alto. Vista do guincho para a embarcação, a mesma linha se inclina para baixo; deixe claro qual é a direção de referência.
A resposta correta não é:
“O guincho é mais forte, então deve funcionar.”
Verifique, em vez disso, se:
- o guincho pode ser instalado em outra posição aprovada pelo fabricante;
- o suporte ajustável existente pode restabelecer a altura necessária;
- outro guincho apresenta distância mais compatível entre base e tambor.
Se nenhuma opção for possível, o candidato deve ser rejeitado mesmo que sua capacidade seja correta.
Essa é a diferença central entre compatibilidade de capacidade e compatibilidade de instalação.
A mudança de 60 mm é ilustrativa, não uma tolerância publicada nem um limite de rejeição. Seu efeito depende da distância horizontal e da geometria aprovada para embarcação/reboque; ela exige revisão do encaixe, não a invenção de um ângulo máximo universal.
Prepare a especificação da reposição
Use a tabela antes de encomendar o guincho.
| Item de compatibilidade | Medir na embarcação/reboque | Confirmar no novo guincho | Rejeitar ou encaminhar para avaliação se… |
|---|---|---|---|
| Tração nominal | Necessidade atual de carregamento | Capacidade nominal de operação | Capacidade insuficiente |
| Chapa de montagem | Comprimento × largura | Área mínima de apoio da base | Base sem apoio completo na chapa estrutural |
| Padrão de furos | Centros, rasgos, diâmetro dos parafusos | Desenho de produção | Exige perfuração não aprovada ou apoio incompleto |
| Posição do guincho | Localização longitudinal | Geometria da base | Não ocupa a posição longitudinal correta |
| Altura do olhal | Posição final carregada | Altura instalada da saída | Permanece tração excessivamente ascendente/descendente |
| Batente | Altura e contato no casco | Percurso da linha junto ao batente | Linha/olhal colide com o batente |
| Percurso da linha | Guincho até o olhal | Direção de saída do tambor | Cabo/cinta roça em ferragens ou arestas |
| Gancho | Abertura do olhal | Dimensões do gancho | Gancho não assenta corretamente |
| Folga da manivela | Espaço ao redor do suporte e casco | Envelope de giro | Impossível completar a rotação |
| Acesso às duas velocidades | Estrutura próxima | Acesso a eixo/seletor | Não é possível operar a marcha alta/baixa |
| Alcance necessário | Máxima extensão no recolhimento | Comprimento do cabo/cinta | Gancho não alcança a embarcação |
| Resistência da montagem | Estado de suporte/chapa/chassi | Requisitos de instalação | Suporte empenado, trincado ou inadequado |
Preencha a tabela antes de presumir que a reposição é diretamente parafusável.
O que enviar à GOODIN ou a outro fornecedor
Nesse tipo de consulta, fotografias e dimensões valem mais que apenas o peso da embarcação.
Uma solicitação de cotação útil deve conter:
Instalação existente
- modelo atual, se conhecido;
- foto lateral;
- foto de cima;
- dimensões da chapa;
- desenho dos furos/rasgos;
- tamanho dos parafusos;
- construção do suporte.
Geometria da embarcação
- altura do olhal em relação à referência do reboque;
- distância horizontal da localização do guincho ao olhal;
- localização do batente;
- foto com a embarcação completamente acomodada.
Requisitos da reposição
- tração nominal necessária;
- cabo ou cinta;
- comprimento necessário;
- uma ou duas velocidades;
- requisitos do gancho;
- requisitos de acabamento/proteção contra corrosão.
Dimensões a solicitar
- dimensões externas da base;
- centros dos furos/rasgos;
- requisitos dos parafusos;
- altura do tambor/saída da linha acima da base;
- posição do tambor em relação aos furos;
- largura total;
- raio da manivela;
- localização do eixo da manivela;
- direção de saída da linha.
Na linha atual de guinchos manuais GOODIN, obtenha essas dimensões no desenho de produção mais recente, não por estimativa em fotografias. [5][6]
Visão GOODIN e verificação final
O artigo anterior sobre seleção de guinchos respondeu:
Quanta tração e qual relação de transmissão esta aplicação de carregamento exige?
Este artigo responde à pergunta seguinte:
É possível instalar esse guincho de modo que o reboque use corretamente sua capacidade de tração?
São decisões diferentes.
Uma reposição não está correta simplesmente porque:
- a capacidade é igual ou maior;
- o cabo é suficientemente longo;
- a base parece semelhante.
A instalação final deve posicionar o guincho corretamente em relação a:
estrutura de montagem → olhal → batente → casco
Se o conjunto existente pode atingir a geometria correta mediante ajuste aprovado, separe o problema de configuração da compra do guincho.
Se a substituição for necessária, escolha um produto cujas dimensões de base e altura instalada da saída realmente correspondam ao reboque.
E, se a geometria correta exigir corte, soldagem, reposicionamento de ferragens estruturais ou mudança do olhal, pare de tratar isso como simples troca de guincho.
A regra de compra é:
Um guincho mais forte pode aumentar a força disponível. Não pode corrigir a direção em que essa força é aplicada.
Na reposição para reboques náuticos, a capacidade indica se o guincho pode puxar a carga; a geometria indica se ele é o guincho certo para aquele reboque.
Para uma consulta de reposição, conheça os guinchos manuais GOODIN e entre em contato com a GOODIN com as medidas da instalação e uma solicitação do desenho atual de produção.
Lista final de seleção
Antes de aprovar a reposição, confirme:
- A tração nominal e a relação de transmissão necessárias já foram definidas.
- A embarcação está na posição final correta no reboque.
- A chapa existente está estruturalmente íntegra.
- As dimensões da base e o padrão de furos foram confirmados em desenho.
- A altura instalada da saída corresponde à geometria do olhal.
- A linha não puxa excessivamente para cima ou para baixo.
- O batente toca o casco no local previsto.
- O cabo ou a cinta não roça no batente nem nas ferragens.
- O gancho encaixa no olhal existente.
- A manivela tem espaço operacional suficiente.
- Ambas as posições de velocidade ficam acessíveis, quando aplicável.
- A linha fornecida alcança a embarcação nas condições reais de recolhimento.
- Nenhuma perfuração, soldagem ou mudança do olhal é presumida sem aprovação adequada.
- Se o suporte não permite a geometria correta, ele ou a instalação do reboque é avaliado separadamente da compra.
Com essas verificações aprovadas, o comprador tem mais que um guincho de capacidade correta.
Tem um guincho que realmente se adapta ao conjunto embarcação-reboque.
Fontes e leituras complementares
As instruções dos fabricantes valem para os produtos abrangidos. Exemplos e imagens geradas por IA são ilustrativos, não incidentes verificados nem desenhos aprovados. Não se pressupõem limites universais de ângulo ou dimensões dos furos.
- Fulton — Winch Installation Instructions — N500621
- Venture Trailers — Owner’s Manual — Winch Stand and Bow Stop
- ShoreLand’r — Boat-to-Trailer Measuring Guide — Step 4: Winch Post Adjustment
- Suncor Stainless — Trailer Winch Manual
- GOODIN — GD-C1200 — 1200 lb Hand Winch with Cable
- GOODIN — GD-C2000 — 2000 lb 2-Speed Hand Winch with Cable
Curso vs. altura de trabalho do macaco para reboque: como escolher um modelo que realmente alcance o engate
Cinta ou cabo de aço no guincho: qual especificar para uma carreta de barco?
Artigo Relacionado
