Sustitución del cabrestante náutico: cómo combinar montaje, argolla de proa y ángulo de tracción
En esta guía
Un remolque náutico puede tener un cabrestante suficientemente potente para arrastrar la embarcación y seguir presentando problemas durante la carga.
La embarcación se acerca a la parte delantera, la argolla de proa llega al tope y, en lugar de asentarse correctamente, la cinta empieza a tirar de la proa hacia arriba o hacia abajo. La argolla se engancha en un rodillo. El casco no se acomoda contra el tope. Aplicar más fuerza a la manivela empeora la geometría en vez de corregirla.
Consideremos dos versiones ilustrativas del mismo problema. Son situaciones de diagnóstico, no relatos verificados de incidentes concretos.
En una instalación, la argolla queda muy por debajo del cabrestante y la línea tira hacia arriba, hacia el tambor. Esto obliga a examinar la componente ascendente de la fuerza y la sujeción de la proa. En la situación inversa, el cabrestante está demasiado bajo, el cable pasa sobre herrajes inferiores y tira de la argolla hacia abajo, en vez de conducirla libremente a su posición final prevista.
Estos no son, principalmente, problemas de capacidad.
Son problemas de geometría de instalación.
Un cabrestante de 2 000 lb no corrige una argolla sometida a tracción desde una altura incorrecta. Un cable más resistente no vuelve compatible con el casco un tope mal situado. Y un cabrestante de recambio con otra base, altura de tambor o disposición de manivela puede cambiar la geometría aunque su capacidad nominal coincida con la original.
Por tanto, la mejor pregunta al seleccionar el recambio es:
¿Encaja el nuevo cabrestante en la estructura existente y mantiene la salida de la línea, la argolla y el tope de proa en la relación correcta cuando la embarcación está completamente asentada en el remolque?
Esa es la prueba de compatibilidad.
Orientación de selección, no aprobación de modificaciones estructurales. Siga las instrucciones específicas de embarcación, remolque y cabrestante; estabilice el conjunto y sujete la embarcación independientemente antes de medir o ajustar.
Empiece por toda la geometría de tracción
El cabrestante de un remolque náutico no funciona de forma independiente.
La tracción atraviesa un sistema conectado:
base de montaje → soporte del cabrestante → tambor/salida de línea → cable o cinta → gancho → argolla de proa → embarcación → apoyos longitudinales o rodillos
El tope de proa determina dónde debe terminar el recorrido.
Si se desplaza un elemento, pueden verse afectados varios más.
Un bastidor de recambio más alto puede elevar la salida de la línea.
Un patrón de orificios diferente puede obligar a adelantar o retrasar el cabrestante.
Un cuerpo más ancho de dos velocidades puede reducir el espacio para la manivela junto al poste del tope.
Cambiar de cable a cinta puede modificar la configuración necesaria del tambor y el recorrido de la línea.
Por eso, la compatibilidad del recambio no debe reducirse a:
cabrestante antiguo = 2 000 lb → cabrestante nuevo = 2 000 lb
La tracción nominal responde a una pregunta.
La geometría de instalación responde a otra.
Qué debe conseguir la geometría correcta
Varios fabricantes reconocidos de remolques náuticos ofrecen orientaciones similares sobre el alineamiento final.
Para los productos incluidos en sus instrucciones, Fulton describe la salida de la cinta alineada horizontalmente con la argolla de la embarcación cargada; Venture coloca la línea aproximadamente paralela al bastidor y el rodillo por encima de la argolla; ShoreLand’r también indica una tracción recta, no marcadamente ascendente o descendente. Son referencias útiles para configuraciones convencionales, no una aprobación universal para todas las embarcaciones y remolques. [1][2][3]
Esto proporciona un principio inicial útil:
Evalúe la posición del cabrestante con la embarcación en su posición final de carga, no con el remolque vacío.
El tambor puede parecer correctamente situado cuando no hay embarcación.
La cuestión real es dónde sale la línea respecto a la argolla una vez que el casco descansa correctamente en sus apoyos o rodillos y está asentado contra el tope previsto.
Compruebe siempre esta orientación con los fabricantes de la embarcación y del remolque. Los topes varían, especialmente en remolques antiguos, personalizados o con varios rodillos.

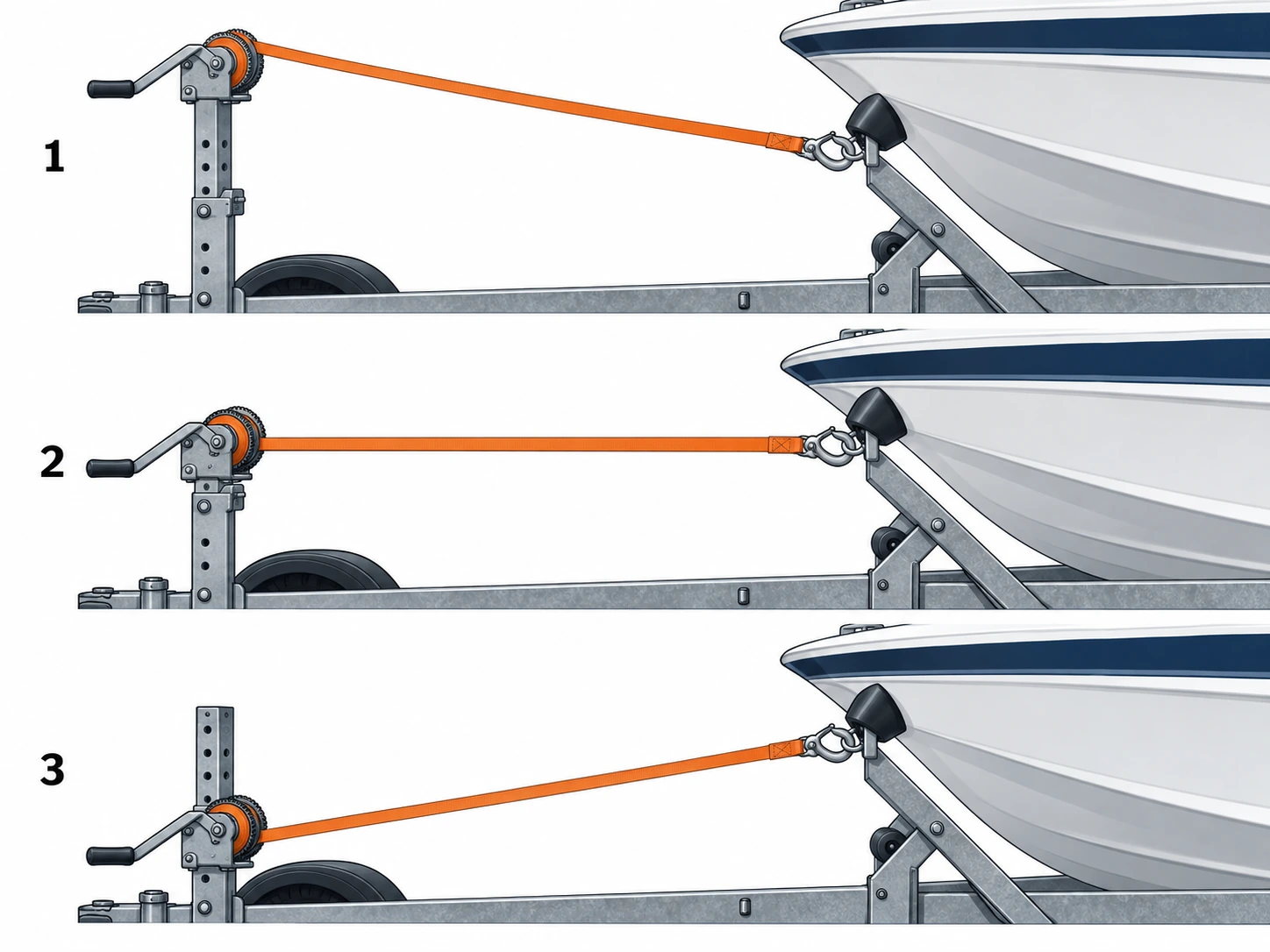

Por qué puede ser problemática la tracción ascendente
Imagine que la argolla queda bastante por debajo de la salida de la línea.
Al girar la manivela, la línea tira:
- hacia delante, en dirección al cabrestante; y
- hacia arriba, en dirección al tambor.
La fuerza deja de actuar principalmente en la dirección prevista para cargar la embarcación.
La dirección de la fuerza importa independientemente de la capacidad. Venture advierte que una línea ascendente puede contribuir al movimiento de la proa durante el transporte y exige una sujeción independiente. El alineamiento correcto para cargar no sustituye los amarres de transporte necesarios. [2]

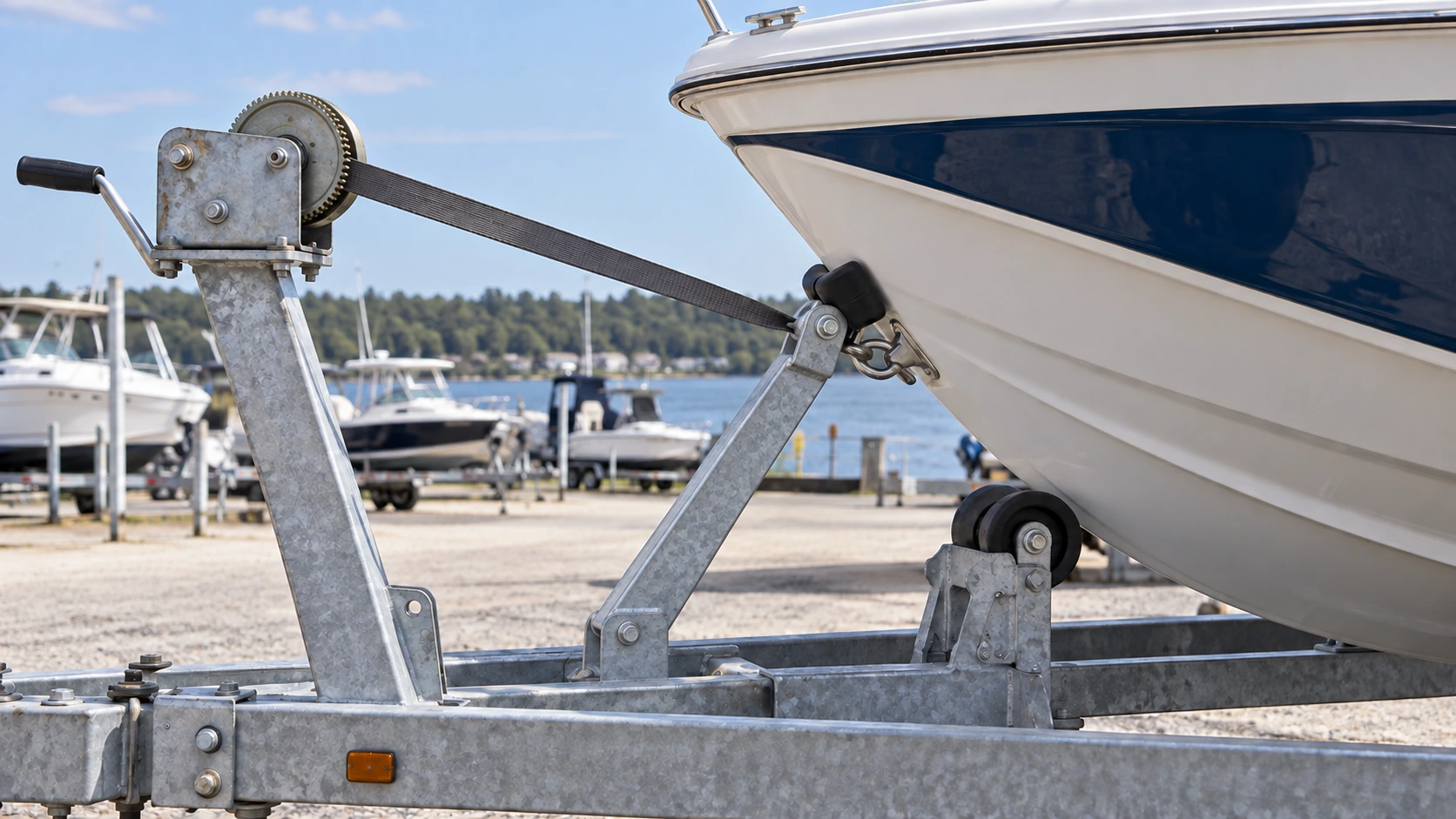

El ejemplo del cabrestante alto muestra la cuestión de compra: una argolla mucho más baja crea una componente ascendente de la tracción. Esa observación por sí sola no identifica todas las causas de movimiento; también deben evaluarse el apoyo del casco y la sujeción independiente.
La conclusión de compra no es:
«Monte siempre el cabrestante más abajo».
Es:
«El recambio no debe crear un ángulo de tracción ascendente excesivo respecto a la posición final de la argolla».
El cabrestante también puede estar demasiado bajo
La geometría contraria crea otro problema.
Si la salida de la línea está muy por debajo de la argolla, el cabrestante tira hacia delante y hacia abajo.
Esto puede atraer la argolla hacia herrajes inferiores, en lugar de hacia la posición prevista junto al tope.
En el ejemplo del cabrestante bajo, la argolla se aproxima a los herrajes inferiores mientras la línea roza contra ellos. El cabrestante puede funcionar normalmente y, aun así, tener obstruida la aproximación final. Es una comprobación geométrica, no una demostración de que elevar un soporte desconocido sea seguro.
Mecánicamente, una salida baja añade una componente descendente de la fuerza sobre la argolla. Según la disposición de los apoyos, puede aumentar la carga de contacto en vez de facilitar el desplazamiento por la trayectoria prevista. Las instrucciones de Suncor también indican mantener la línea cerca de la altura de la argolla y libre de obstáculos. [4]
De nuevo, la solución no es automáticamente:
subir el cabrestante lo máximo posible.
El objetivo es recuperar una trayectoria adecuada entre el cabrestante y la argolla.

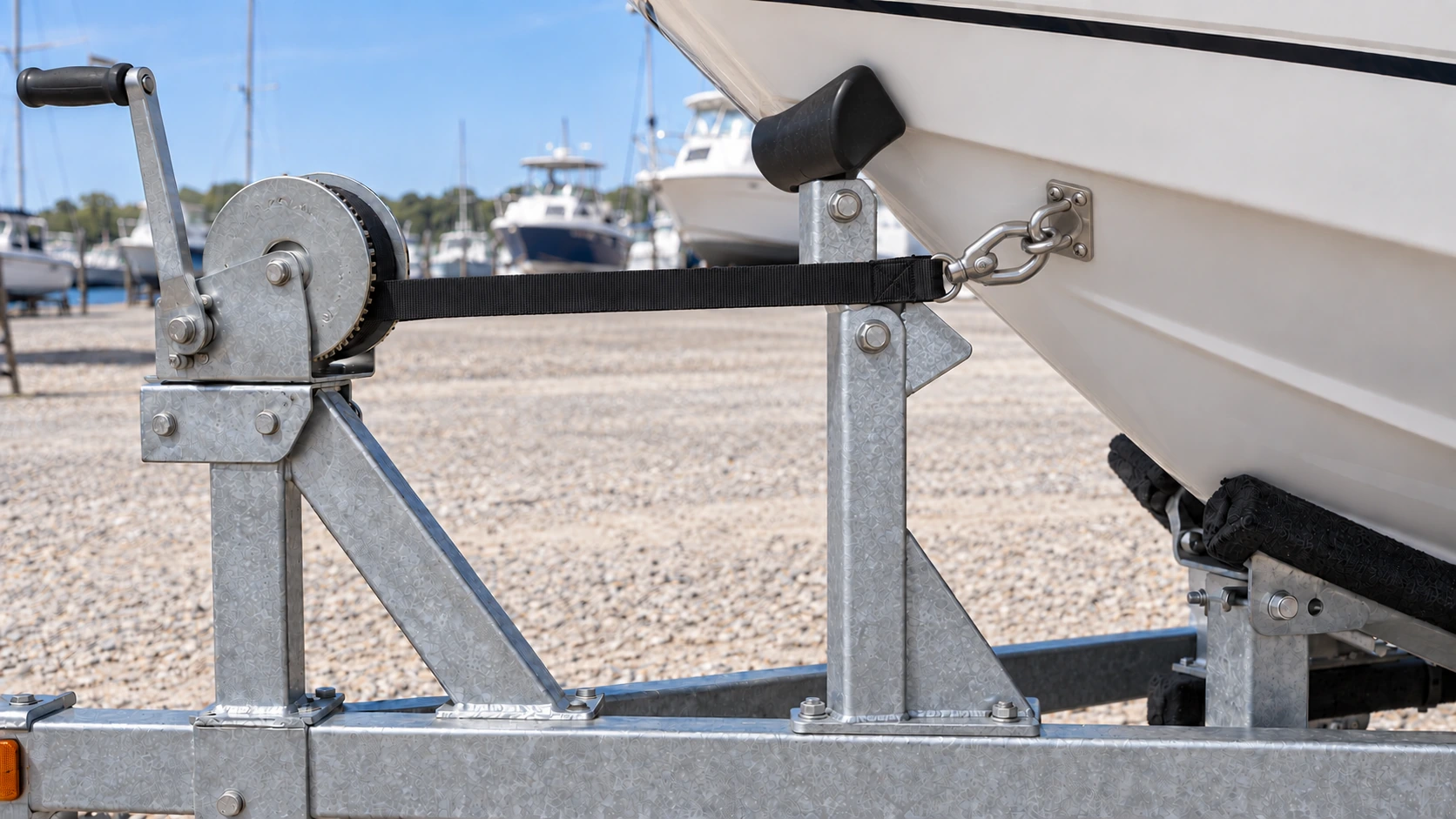

El tope debe comprobarse al mismo tiempo
Ajustar la altura sin comprobar el tope puede simplemente trasladar la interferencia.
Los tres componentes deben tratarse conjuntamente:
salida de línea + argolla de proa + tope de proa
En las configuraciones convencionales descritas por Venture y ShoreLand’r, el rodillo queda por encima de la argolla y su posición se coordina con la línea. Compruebe todo el conjunto, en vez de mover una sola pieza de forma aislada. [2][3]
Esto explica por qué una embarcación puede cargar mal aunque el cabrestante funcione correctamente.
Si el tope está:
- demasiado bajo;
- demasiado alto;
- demasiado adelantado;
- demasiado retrasado;
la argolla puede no aproximarse libremente.
El usuario puede intentar compensarlo variando la inmersión en la rampa, girando con más fuerza o cambiando el recorrido de la línea, cuando el problema real es la configuración del remolque.
No todos los topes de proa son iguales
Los remolques antiguos o personalizados pueden utilizar:
- un rodillo;
- dos rodillos;
- bloques en V;
- topes ajustables;
- conjuntos integrados de poste y cabrestante.
La relación exacta debe seguir el diseño del fabricante del remolque o de la embarcación.
La regla de selección es:
No copie la posición de la argolla de otro remolque únicamente porque se parece al suyo.
Utilice la geometría real del casco y del remolque.
Establezca la posición y la base de montaje
Paso 1: confirme la posición antes de medir
Antes de medir la geometría del recambio, establezca dónde debe descansar la embarcación.
Confirme:
- que el casco está correctamente apoyado en sus apoyos o rodillos;
- que el espejo de popa ocupa la posición prevista respecto al remolque;
- que la embarcación está centrada;
- que la proa se asienta en el tope previsto;
- que la configuración general y los requisitos de carga sobre el enganche son correctos.
Desplazar el poste para compensar una embarcación mal posicionada puede crear otro problema.
Venture considera la posición del soporte parte del apoyo de la embarcación, del equilibrio de cargas y del ajuste del tope, no una modificación aislada de un accesorio. No desplace la embarcación solo para que encaje un recambio sin revisar los requisitos del fabricante sobre apoyo y carga en el enganche. [2]
Mida la geometría únicamente después de colocar correctamente la embarcación.
Antes de medir, mantenga el remolque estable y la embarcación sujeta de manera independiente. No afloje un soporte cargado, no libere una línea que sostenga carga y no introduzca las manos en puntos de atrapamiento para obtener una medida. Si existen dudas sobre el apoyo o los ajustes autorizados, solicite primero la intervención del proveedor de la embarcación/remolque o de un instalador cualificado.

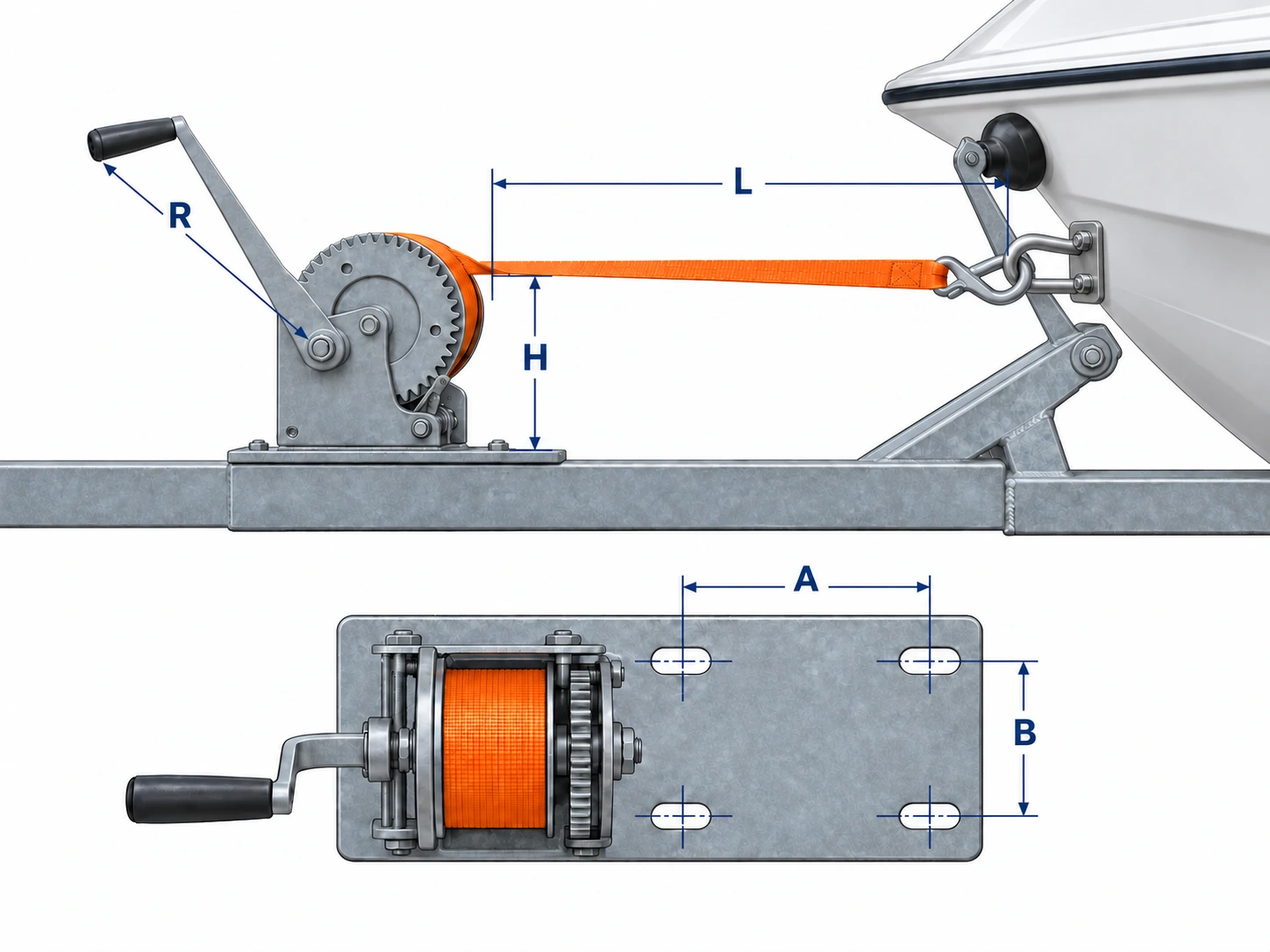

Paso 2: mida la base de montaje existente
La siguiente pregunta es puramente mecánica:
¿Puede atornillarse realmente el recambio al soporte existente?
Documente la interfaz actual.

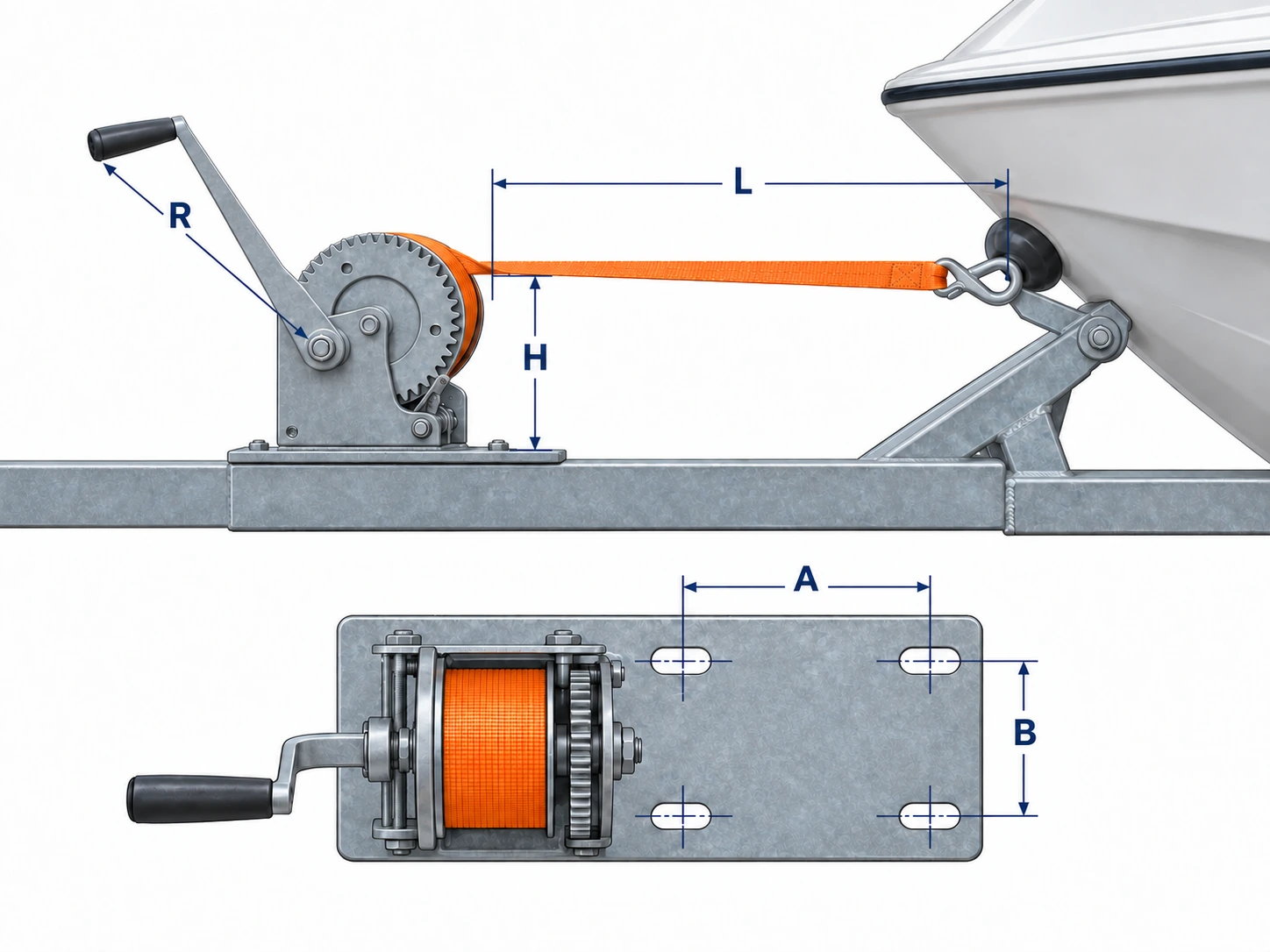

Como mínimo, mida:
- longitud útil de la placa de montaje;
- anchura útil de la placa;
- posiciones de los orificios o ranuras;
- distancias entre centros;
- diámetro de los tornillos;
- espesor disponible de la placa;
- bordes o elementos soldados cercanos;
- recorrido longitudinal de ajuste permitido.
Compare estas medidas con el plano de producción del candidato.
No determine el encaje a partir de fotografías
Las imágenes actuales de GOODIN GD-C1200 y GD-C2000 muestran bases conformadas con varios orificios o ranuras, pero las especificaciones públicas no incluyen distancias oficiales entre centros, tornillería ni orientación de montaje aprobada. La propia información de GOODIN remite a los planos de producción actuales para confirmar la interfaz exacta. [5][6]
Esto es importante para seleccionar el recambio.
Dos cabrestantes manuales de bastidor abierto pueden parecer casi idénticos y tener diferentes:
- longitudes de base;
- posiciones de ranuras;
- separaciones entre orificios;
- anchuras del bastidor.
La semejanza visual no garantiza un recambio directamente atornillable.
Mida la argolla y el recorrido real
Paso 3: mida la altura de argolla en posición final
Con la embarcación correctamente asentada, mida la altura de la argolla respecto a una referencia estable del remolque.
Determine después la altura real de salida de la línea del candidato una vez instalado.
En un cabrestante manual sencillo, puede depender del eje del tambor y de la dirección en que el cable o la cinta abandona el tambor.
La comparación útil es:
altura instalada de salida de línea ↔ altura de la argolla
No:
altura total del cabrestante ↔ altura de la argolla
Son medidas distintas.
Un bastidor más alto puede mantener una salida de línea similar.
O dos bases casi idénticas pueden situar el tambor a alturas diferentes.
Por eso la selección exige un plano dimensional y no solo una etiqueta de capacidad.
Mida la tangente real de la línea y confirme el sentido de enrollamiento aprobado, no únicamente la altura del eje del tambor. El radio enrollado cambia con las capas; compruebe tanto la condición final como el intervalo útil de recuperación, sin tratar una altura total de catálogo como definición completa de la geometría.
Paso 4: compruebe el ángulo de tracción
Con la posición candidata definida, imagine —o, preferiblemente, dibuje— la línea directa entre:
salida de línea → argolla de proa
La línea debe seguir la geometría prevista sin pasar forzada sobre:
- el tope de proa;
- un soporte de rodillo;
- cabezas de tornillos;
- aristas cortantes de acero;
- la estructura del remolque.
En muchos remolques convencionales, las instrucciones buscan una línea aproximadamente horizontal cuando la embarcación está completamente cargada. Fulton utiliza expresamente esta relación en sus instrucciones. [1]
Una ficha útil para comparar es:
| Medida | Instalación existente | Cabrestante candidato |
|---|---|---|
| Altura de referencia de montaje | ___ | ___ |
| Altura de salida de línea | ___ | ___ |
| Altura de la argolla | ___ | Misma embarcación |
| Desnivel vertical | ___ | ___ |
| Distancia horizontal hasta la argolla | ___ | ___ |
| Línea libre del tope | Sí / No | Sí / No |
| Línea libre de herrajes | Sí / No | Sí / No |
No se trata de calcular un ángulo máximo universal arbitrario.
Se trata de comprobar si el recambio reproduce una trayectoria aceptable respaldada por el fabricante.
Inspeccione también el alineamiento desde arriba. Una vista lateral aceptable no excluye desviación lateral, roce en las bridas del tambor o un gancho retorcido fuera de su plano previsto. Nunca invierta el enrollamiento solo para conseguir una salida conveniente, salvo que las instrucciones del modelo exacto lo permitan.
Compruebe el tope junto con el cabrestante
Paso 5: compruebe altura y posición longitudinal del tope
Observe ahora dónde termina la proa.
El tope debe contactar con el casco en el lugar previsto cuando la embarcación está totalmente asentada.
Si todavía quedan varios centímetros de separación tras alcanzar la máxima tensión práctica de recuperación, comprar un cabrestante de mayor capacidad no es la primera respuesta lógica.
Las causas posibles incluyen:
- poste demasiado adelantado;
- tope demasiado adelantado;
- poste demasiado retrasado;
- embarcación mal colocada en apoyos o rodillos;
- altura incorrecta del tope;
- ángulo que impide una aproximación adecuada.
En este tipo de incompatibilidad, revise primero la altura del poste, la disposición de los soportes y la posición de la embarcación. Más capacidad no elimina una obstrucción ni cambia el punto de contacto previsto.
En un remolque ajustable, desplazar el conjunto de poste/tope por los medios aprobados puede resolverlo.
Con un soporte soldado o modificado estructuralmente, la solución exige una evaluación más amplia.
Reserve espacio para manivela, línea y gancho
Paso 6: compruebe el espacio para la manivela
La compatibilidad no termina cuando la línea queda alineada.
El operador debe poder girar la manivela.
El GOODIN GD-C2000 utiliza una manivela acodada desmontable y dos posiciones de velocidad. Su información actual indica que postes, topes y carrocería cercanos no deben obstaculizar el barrido de la manivela ni el acceso a las posiciones de accionamiento. [5][6]
Mida:
- radio de la manivela;
- espacio para la mano;
- separación respecto al poste del tope;
- separación respecto al casco;
- separación respecto al bastidor;
- acceso a ambas posiciones de transmisión en modelos de dos velocidades.
Es especialmente importante si el recambio:
- es más ancho que el original;
- queda más retrasado;
- se instala junto a un bloque en V alto.
Un cabrestante que coincide con los orificios pero no permite una vuelta completa de manivela no es compatible.
Paso 7: compruebe la longitud necesaria de cable o cinta
La línea debe seguir alcanzando la argolla desde la posición real de inicio de recuperación.
GOODIN publica actualmente:
- GD-C1200: cable de 4,5 mm × 8 m;
- GD-C2000: cable de 4,8 mm × 10 m;
- versiones correspondientes con cinta y conjuntos de línea diferentes. [5][6]
No seleccione la longitud únicamente por la distancia final a la argolla.
Mida la máxima extensión prevista cuando la embarcación empieza a necesitar ayuda del cabrestante.
Confirme que el gancho llega manteniendo las vueltas mínimas u otras condiciones de retención exigidas por el fabricante.
Esto continúa la regla del anterior artículo de selección:
la longitud forma parte de la geometría del cabrestante, no es una simple especificación de accesorio.
Paso 8: compruebe el encaje gancho-argolla
Un cabrestante nuevo puede encajar mecánicamente en el remolque y tener un gancho inadecuado para la embarcación.
Compruebe:
- abertura del gancho;
- sección de la argolla;
- cierre del pestillo;
- orientación bajo tensión;
- espacio alrededor.
El gancho debe asentarse correctamente, sin forzarlo lateralmente contra la argolla.
No suponga que un gancho más grande, suministrado con un cabrestante de mayor capacidad, encajará automáticamente en la argolla existente.
Es otro motivo por el que aumentar la capacidad puede causar problemas inesperados de instalación.
Decida: ajustar, sustituir o reevaluar
Paso 9: revise el soporte, no solo el cabrestante
La base transmite la tracción al soporte.
El soporte debe ser adecuado para la carga y la instalación previstas. GOODIN considera la estructura, la tornillería y el alineamiento partes de la instalación completa, no consecuencias automáticas de la etiqueta de capacidad. [5][6]
Inspeccione el soporte existente para detectar:
- deformación;
- corrosión;
- soldaduras agrietadas;
- orificios alargados;
- placa doblada;
- abrazaderas en U sueltas;
- prolongaciones improvisadas;
- perforaciones o soldaduras anteriores.
Si el soporte no es adecuado, un cabrestante nuevo no resuelve la causa.
Uno más potente puede aumentar las solicitaciones sobre una estructura ya dudosa.
Tres resultados posibles de la selección
Una guía de compra útil no debe dirigir a todos los lectores hacia un cabrestante nuevo.
Tras medir, existen tres resultados válidos.
Resultado 1: el cabrestante existente solo necesita un ajuste correcto
Es el caso más favorable.
Se aplica cuando:
- la capacidad nominal sigue siendo adecuada;
- engranajes, tambor, trinquete y línea están utilizables;
- los elementos de montaje están en buen estado;
- el soporte está diseñado para ajustarse;
- puede recuperarse el ángulo necesario dentro del recorrido autorizado;
- el tope puede recolocarse conforme al diseño.
Por ejemplo, un soporte atornillado puede permitir ajustes aprobados de:
- posición longitudinal;
- altura;
- posición del tope.
Venture y ShoreLand’r describen ajustes del poste para establecer la relación correcta entre argolla y tope. [2][3]
En ese caso, sustituir el cabrestante puede ser innecesario.
El problema era la configuración.
Resultado 2: comprar un recambio dimensionalmente compatible
Sustituirlo tiene sentido cuando está desgastado, dañado o necesita renovación, pero la geometría básica del soporte sigue siendo válida.
El nuevo debe coincidir en:
- tracción nominal requerida;
- dimensiones de apoyo de la base;
- patrón de tornillos/ranuras;
- altura instalada del tambor o de la salida;
- dirección de la línea;
- espacio de manivela;
- interfaz gancho-argolla;
- longitud necesaria.
Para comprar a GOODIN, la consulta debe ir más allá de:
«Solicito precio del GD-C1200 o GD-C2000».
Pida el plano de montaje actual y compárelo con el soporte real.
GOODIN identifica públicamente el GD-C1200 como modelo manual con cable de 1 200 lb y relación 4:1, y el GD-C2000 como modelo de 2 000 lb y dos velocidades 4:1 / 8:1. Sin embargo, sus páginas no incluyen suficientes dimensiones de montaje para declarar ninguno recambio directo de un cabrestante no identificado. [5][6]
Para eso está el plano de producción.
Resultado 3: reevaluar el soporte o la estructura de proa
Aquí la selección debe dejar de intentar resolverlo todo con otro producto de catálogo.
Solicite evaluación de la instalación cuando:
- el soporte esté visiblemente doblado;
- parezca modificado o artesanal;
- no pueda obtenerse el ángulo correcto con ajustes aprobados;
- la placa sea demasiado pequeña;
- el patrón candidato requiera nuevos agujeros de integridad dudosa;
- sea necesario soldar o cortar estructura;
- el tope no alcance correctamente el casco;
- el poste sea fundamentalmente demasiado corto o alto;
- embarcación y remolque parezcan incompatibles;
- sea necesario trasladar la argolla.
El ejemplo del cabrestante bajo muestra por qué existe esta categoría. Si el soporte o poste es inadecuado, cambiar solo el cabrestante conserva la estructura incompatible. Una explicación plausible no autoriza una modificación estructural.
La solución es la evaluación del fabricante, distribuidor o profesional cualificado, no escoger la siguiente capacidad superior.
No mueva la argolla solo para adaptar el cabrestante
Este límite merece destacarse por separado.
La argolla pertenece al sistema de conexión estructural de la embarcación.
Si la geometría solo funciona trasladándola, ya no es una simple sustitución de accesorio.
El traslado puede afectar a:
- estructura del casco;
- refuerzo interior;
- estado del laminado o chapa;
- trayectoria de carga dentro de la embarcación.
Una guía de selección no debe enseñar a mover la argolla como adaptación rutinaria.
Si la combinación existente no permite una geometría correcta sin modificar esa estructura, necesita una evaluación técnica apropiada.
Distinga recuperación y posición final
Existe una razón por la que a veces el comportamiento parece inconsistente.
Con el remolque muy sumergido, la embarcación puede seguir flotando con una inclinación distinta de su posición final de apoyo.
Al salir del agua:
- disminuye la flotabilidad en popa;
- el casco se asienta en apoyos o rodillos;
- puede cambiar la posición de la proa respecto al tope.
Por eso, lo observado durante la recuperación puede diferir de la geometría final en seco. Registre ambas situaciones en vez de considerar que la flotación temporal demuestra una instalación final correcta.
Hay que separar dos preguntas:
¿Se aproxima correctamente la embarcación durante la recuperación?
Y:
¿Es correcta la geometría final cabrestante-argolla-tope una vez que queda completamente asentada?
Cambiar la técnica de botadura o recuperación puede mejorar la operación.
No compensa una instalación final fundamentalmente incorrecta.
Ejemplo práctico de sustitución
Considere un remolque hipotético cuyo cabrestante necesita sustitución.
El comprador confirma:
- la tracción necesaria está dentro de la clase elegida;
- la posición de la embarcación sobre sus apoyos es correcta;
- la argolla tiene una altura conocida en la condición cargada;
- el tope está bien colocado;
- el cabrestante original produce una línea aproximadamente recta hasta la argolla.
Un candidato tiene la misma capacidad.
Pero su base coloca el tambor 60 mm más alto una vez instalado.
La capacidad coincide.
La geometría no.
La fuerza sobre la argolla apuntaría hacia arriba, hacia el cabrestante más alto. Vista desde el cabrestante hacia la embarcación, la misma línea desciende; mantenga clara la dirección de referencia.
La respuesta correcta no es:
«Es más potente, así que debería funcionar».
Determine si:
- puede montarse en otra posición aprobada;
- el soporte ajustable existente puede recuperar la altura necesaria;
- otro modelo tiene una distancia base-tambor más compatible.
Si ninguna opción es posible, rechace ese candidato aunque su capacidad sea correcta.
Esa es la diferencia entre compatibilidad de capacidad y compatibilidad de instalación.
Los 60 mm son ilustrativos, no una tolerancia publicada ni un límite de rechazo. Su efecto depende de la distancia horizontal y de la geometría aprobada; requieren revisar el encaje, no inventar un ángulo máximo universal.
Prepare una especificación del recambio
Utilice la tabla antes de pedir el recambio.
| Elemento | Medir en embarcación/remolque | Confirmar en el nuevo cabrestante | Rechazar o solicitar evaluación si… |
|---|---|---|---|
| Tracción nominal | Necesidad de carga existente | Capacidad nominal de trabajo | Es insuficiente |
| Placa | Longitud × anchura | Apoyo mínimo de la base | La base no descansa completamente en la placa estructural |
| Orificios | Centros, ranuras, diámetro de tornillos | Plano de producción | Exige perforación no aprobada o apoyo incompleto |
| Posición | Ubicación longitudinal | Geometría de base | No puede ocupar la posición correcta |
| Altura de argolla | Condición final cargada | Altura instalada de salida | Persiste tracción excesiva hacia arriba/abajo |
| Tope | Altura y contacto con casco | Trayectoria junto al tope | Línea/argolla colisiona con él |
| Recorrido de línea | Cabrestante a argolla | Dirección de salida del tambor | Roza herrajes o aristas |
| Gancho | Abertura de argolla | Dimensiones del gancho | No asienta correctamente |
| Manivela | Espacio alrededor de soporte y casco | Barrido del mango | No puede completar una vuelta |
| Dos velocidades | Estructura cercana | Acceso al eje/selector | No pueden usarse ambas relaciones |
| Alcance | Máxima extensión de recuperación | Longitud de cable/cinta | El gancho no llega |
| Resistencia de montaje | Estado de soporte/placa/bastidor | Requisitos de instalación | Soporte doblado, agrietado o insuficiente |
Complete la tabla antes de asumir una sustitución directamente atornillable.
Qué enviar a GOODIN u otro proveedor
Para esta consulta, las fotografías y dimensiones son más útiles que el peso de la embarcación por sí solo.
Una solicitud de oferta debe incluir:
Instalación existente
- modelo actual, si se conoce;
- fotografía lateral;
- fotografía superior;
- dimensiones de la placa;
- plano de orificios/ranuras;
- tamaño de tornillos;
- construcción del soporte.
Geometría de la embarcación
- altura de argolla respecto a una referencia del remolque;
- distancia horizontal desde el cabrestante hasta la argolla;
- posición del tope;
- foto de la embarcación completamente asentada.
Requisitos del recambio
- tracción nominal necesaria;
- cable o cinta;
- longitud necesaria;
- una o dos velocidades;
- requisitos del gancho;
- requisitos de corrosión/acabado.
Dimensiones que solicitar
- dimensiones exteriores de la base;
- centros de orificios/ranuras;
- requisitos de tornillería;
- altura de tambor/salida sobre la base;
- posición del tambor respecto a los agujeros;
- anchura total;
- radio de manivela;
- posición del eje de manivela;
- dirección de salida de línea.
Para la gama manual actual de GOODIN, obtenga estas dimensiones del último plano de producción, no estimándolas a partir de fotografías. [5][6]
Perspectiva GOODIN y comprobación final
El anterior artículo de selección respondió:
¿Qué tracción y relación de transmisión requiere esta carga de embarcación?
Este responde a la siguiente pregunta:
¿Puede instalarse ese cabrestante de modo que el remolque utilice correctamente su capacidad?
Son decisiones distintas.
Un recambio no es correcto solo porque:
- la capacidad sea igual o superior;
- el cable sea suficientemente largo;
- la base parezca similar.
La instalación también debe situarlo correctamente respecto a:
estructura de montaje → argolla → tope → casco
Si el conjunto existente puede ajustarse correctamente siguiendo lo aprobado por el fabricante, separe el problema de ajuste de la compra.
Si necesita sustituirlo, seleccione una base y una salida de línea instaladas que correspondan realmente al remolque.
Si obtener la geometría exige cortar, soldar, desplazar herrajes estructurales o mover la argolla, deje de tratarlo como una sustitución sencilla.
La regla de compra es:
Un cabrestante más potente puede aumentar la tracción disponible. No puede corregir la dirección en que se aplica.
La capacidad indica si puede arrastrar la carga; la geometría indica si es el cabrestante adecuado para ese remolque.
Para consultar un recambio, consulte los cabrestantes manuales GOODIN y contacte con GOODIN con las medidas de instalación y una solicitud del plano de producción actual.
Lista final de selección
Antes de aprobar el recambio, confirme:
- Ya se han establecido la tracción nominal y la relación de transmisión.
- La embarcación está correctamente asentada en su posición final.
- La placa existente está estructuralmente en buen estado.
- Base y patrón de orificios están confirmados en plano.
- La altura instalada de salida corresponde a la geometría de la argolla.
- La línea no tira excesivamente hacia arriba o hacia abajo.
- El tope toca el casco donde corresponde.
- Cable o cinta no rozan el tope ni los herrajes.
- El gancho encaja en la argolla existente.
- La manivela dispone de espacio operativo suficiente.
- Ambas velocidades siguen siendo accesibles, cuando corresponda.
- La línea alcanza la embarcación en condiciones reales de recuperación.
- No se presume perforación, soldadura o traslado de argolla sin aprobación apropiada.
- Si el soporte no permite la geometría correcta, se evalúa por separado de la compra del cabrestante.
Si se cumplen estas verificaciones, el comprador obtiene más que una capacidad correcta.
Obtiene un cabrestante que realmente encaja en el sistema embarcación-remolque.
Fuentes y lecturas complementarias
Las instrucciones se aplican a los productos que cubren. Los ejemplos y las imágenes generadas por IA no son incidentes verificados ni planos aprobados. No se deducen límites universales de ángulo ni dimensiones de montaje.
- Fulton — Winch Installation Instructions — N500621
- Venture Trailers — Owner’s Manual — Winch Stand and Bow Stop
- ShoreLand’r — Boat-to-Trailer Measuring Guide — Step 4: Winch Post Adjustment
- Suncor Stainless — Trailer Winch Manual
- GOODIN — GD-C1200 — 1200 lb Hand Winch with Cable
- GOODIN — GD-C2000 — 2000 lb 2-Speed Hand Winch with Cable
Recorrido vs. altura de trabajo del gato para remolque: cómo elegir uno que realmente alcance el enganche
Cinta o cable de acero: ¿qué especificar para el cabrestante de un remolque de embarcación?
Artículo relacionado
