ボートトレーラーのウインチ交換：取付ベース・バウアイ・牽引角度をどう合わせるか
この記事の目次
ボートを引き上げる十分な能力のウインチが付いていても、ボートトレーラーの積み込みに問題が生じることがあります。
ボートがトレーラー前方へ近づき、バウアイがストッパーに迫ると、スムーズに収まる代わりにストラップが船首を上または下へ引き始める。アイがローラーに引っ掛かる。船体がバウストップに落ち着かない。ハンドルにさらに力を加えるほど、位置関係が悪化する。こうした状況です。
同じ問題の二つの例を考えてみましょう。以下は診断のための想定例であり、特定の事故を確認した記録ではありません。
一つ目は、バウアイがウインチよりかなり低く、ラインがドラムへ向かって上向きに引く配置です。引張力の上向き成分と船首の拘束方法を確認する必要があります。逆の例では、ウインチが低すぎ、ケーブルが下側の金具を通ってアイを下へ引き、所定の最終位置へ素直に導けません。
主な問題は、牽引能力ではありません。
取り付け位置関係の問題です。
2,000 lbのウインチでも、誤った高さから引かれるバウアイは直りません。強いケーブルでも、位置の合わないバウストップと船体は適合しません。また、交換品の定格能力が同じでも、ベース、ドラム高さ、ハンドル配置が異なれば、取り付け後の位置関係が変わります。
したがって、交換品を選ぶときの重要な質問は次のとおりです。
新しいウインチは既存構造に取り付けられ、ボートが完全に載った状態で、ライン出口、バウアイ、バウストップを適切な位置関係にできるか。
これが適合性の確認です。
製品選定の説明であり、構造変更の承認ではありません。ボート・トレーラー・ウインチの個別指示に従い、測定や調整前に安定した状態と独立したボート固定を確保してください。
牽引系全体の位置関係から考える
ボートトレーラーのウインチは、単独で機能する部品ではありません。
引張力は、つながったシステムを通ります。
ウインチ取付ベース → ウインチスタンド → ドラム／ライン出口 → ケーブルまたはストラップ → フック → バウアイ → ボート → バンクまたはローラー
そしてバウストップが、ボートの到達すべき最終位置を決めます。
一つの要素を動かすと、ほかの複数の要素にも影響します。
交換品のフレームが高ければ、ライン出口が高くなる場合があります。
取付穴配置が違えば、ウインチを前後へずらす必要が生じます。
幅の広い二速モデルでは、バウストップ支柱横のハンドル余裕が減ることがあります。
ケーブルからストラップへの変更では、必要なドラム構成やライン経路が変わる場合があります。
そのため、交換適合性を次の式だけで判断してはいけません。
旧ウインチ = 2,000 lb → 新ウインチ = 2,000 lb
定格牽引力が答える問いと、
取り付け位置関係が答える問いは別です。
正しい位置関係で実現すべきこと
主要なボートトレーラーメーカーの多くは、最終状態のウインチ位置について似た考え方を示しています。
各説明書の対象製品について、Fultonは積載したボートのバウアイとストラップ出口を水平に合わせる配置、Ventureはトレーラーフレームとほぼ平行なラインとアイ上方のローラー、ShoreLand’rは大きく上下に引かない直線的な牽引を説明しています。これは一般的な構成を検討する参考であり、すべてのボートとトレーラーへの共通の取り付け承認ではありません。[1][2][3]
交換品を選ぶ際の出発点は明確です。
空のトレーラーではなく、ボートが最終積載位置にある状態でウインチ位置を評価してください。
ボートがないと、ドラム位置が正しく見えることがあります。
実際に確認すべきなのは、船体がバンクやローラーに正しく支持され、所定のバウストップに収まったとき、ライン出口がバウアイに対してどこにあるかです。
具体的なボートとトレーラーのメーカー指示も確認してください。特注品、古いトレーラー、複数ローラー式では、バウストップの構造が異なります。

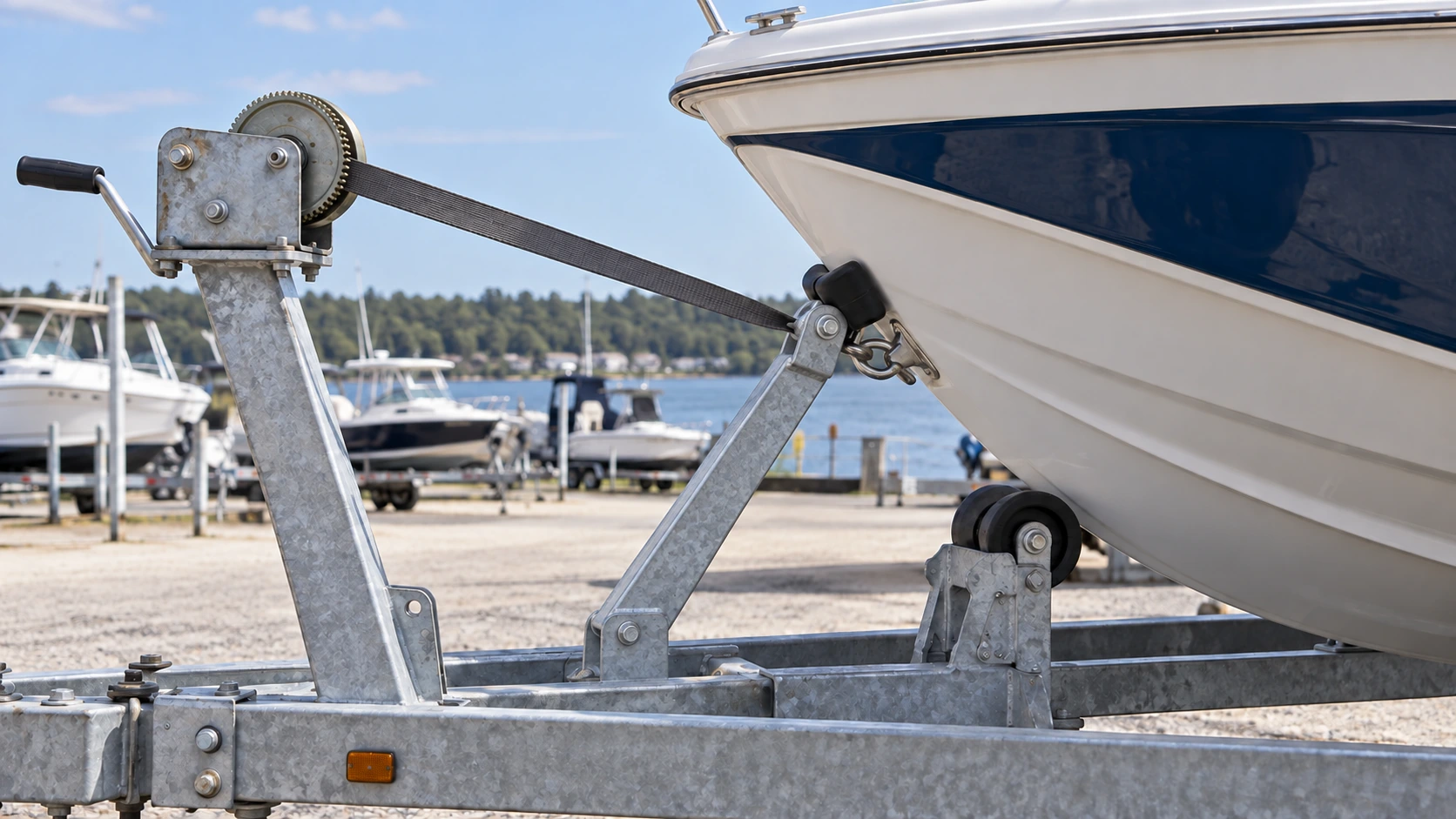

上向きの牽引が問題になる理由
バウアイがライン出口よりかなり低い状態を想像してください。
ハンドルを回すと、ラインは次の二方向の成分で引きます。
- ウインチへ向かう前向き成分
- ドラムへ向かう上向き成分
引張力は、本来の積み込み方向に主として作用しなくなります。
力の方向は、ウインチの能力とは別に重要です。Ventureは、上向きのライン配置が輸送時の船首の動きにつながる可能性を指摘し、独立した船首拘束を求めています。積み込み時の位置が正しくても、必要な輸送用タイダウンの代わりにはなりません。[2]
高いウインチの想定例は、購買上の論点を示します。アイが大幅に低ければ、上向きの力が生じます。ただし、それだけで船首が動くすべての原因を診断できるわけではありません。船体支持と独立した拘束も評価が必要です。
購買上の結論は、
「必ずウインチを低く取り付ける」
ではありません。
「交換ウインチによって、最終的なバウアイ位置に対する過大な上向き牽引角度を生じさせない」ことです。
ウインチが低すぎても問題になる
逆の位置関係では、別の問題が生じます。
ライン出口がバウアイより大幅に低いと、ウインチは前方かつ下方へ引きます。
これにより、アイが所定のストップ位置ではなく、下側のトレーラー金具へ引き寄せられることがあります。
低いウインチの想定例では、アイが下側の金具に近づき、ラインがその金具を擦ります。ウインチ自体は正常でも、最終接近経路が妨げられています。これは位置関係の確認例であり、仕様不明のスタンドを高くしてよいことを証明するものではありません。
力学的には、低い出口がアイに下向きの力を加えます。船体支持の配置によっては、所定の経路に沿う移動を助ける代わりに、接触荷重を増やします。Suncorの説明書も、ラインをバウアイ付近の高さにし、障害物を避けるよう示しています。[4]
ここでも、自動的な解決策は、
ウインチを可能な限り高くすることではありません。
目的は、ウインチとバウアイの間に適切なライン経路を取り戻すことです。
バウストップも同時に確認する
バウストップを確認せずに高さだけを調整すると、干渉箇所が移るだけの場合があります。
次の三つは一体として扱います。
ライン出口 + バウアイ + バウストップ
VentureとShoreLand’rが説明する一般的な構成では、ローラーをアイより上に置き、ウインチラインとの関係を調整します。一部品だけを動かさず、配置全体を確認してください。[2][3]
この関係を理解すると、ウインチが正常でもボートの積み込みがうまくいかない理由が分かります。
バウストップが、
- 低すぎる
- 高すぎる
- 前すぎる
- 後ろすぎる
場合、バウアイがスムーズに近づけないことがあります。
ユーザーは、ランプでの沈め方を変えたり、強く巻いたり、ライン経路を変えたりして補おうとするかもしれません。しかし、本当の原因はトレーラーの設定かもしれません。
バウストップの構成はすべて同じではない
古いトレーラーや特注品には、次の構成があります。
- 単一ローラー
- 二連ローラー
- Vブロック
- 調整式ストッパー
- ウインチ支柱との一体構造
正確な位置関係は、ボートまたはトレーラーメーカーの設計に従ってください。
製品選定の原則は、
見た目が似ているという理由だけで、別のトレーラーのアイ位置をコピーしないことです。
実際の船体とトレーラーの形状を基準にしてください。
ボート位置と取付ベースを確定する
手順1：測定前にボートの正しい位置を確定する
交換品の位置関係を測る前に、ボートが本来どこに載るべきかを確定します。
確認事項は次のとおりです。
- 船体がバンクまたはローラーに正しく支持されている
- トランサムがトレーラーに対して所定の位置にある
- ボートが左右中央にある
- 船首が所定のストップに収まっている
- その他のトレーラー設定と連結部荷重の要件が正しい
ボートの誤った位置を補うために支柱を動かすと、新たな問題を生むことがあるためです。
Ventureは、スタンド位置を船体支持、荷重バランス、バウストップ設定の一部として扱います。アクセサリー単独の調整ではありません。交換ウインチに合わせるだけのためにボートを移動せず、メーカーの支持条件と連結部荷重要件を再確認してください。[2]
ボートが正しく位置決めされた後に、交換ウインチの位置関係を測ります。
測定前にトレーラーを安定させ、ボートを独立して固定してください。荷重の掛かったスタンドを緩めたり、荷重を支えるラインを解放したり、挟まれ箇所に手を入れたりして測定しないでください。正しい支持状態や許可された調整が不明な場合は、ボート／トレーラー供給者または適切な技術者に、先に設定を確認してもらいます。

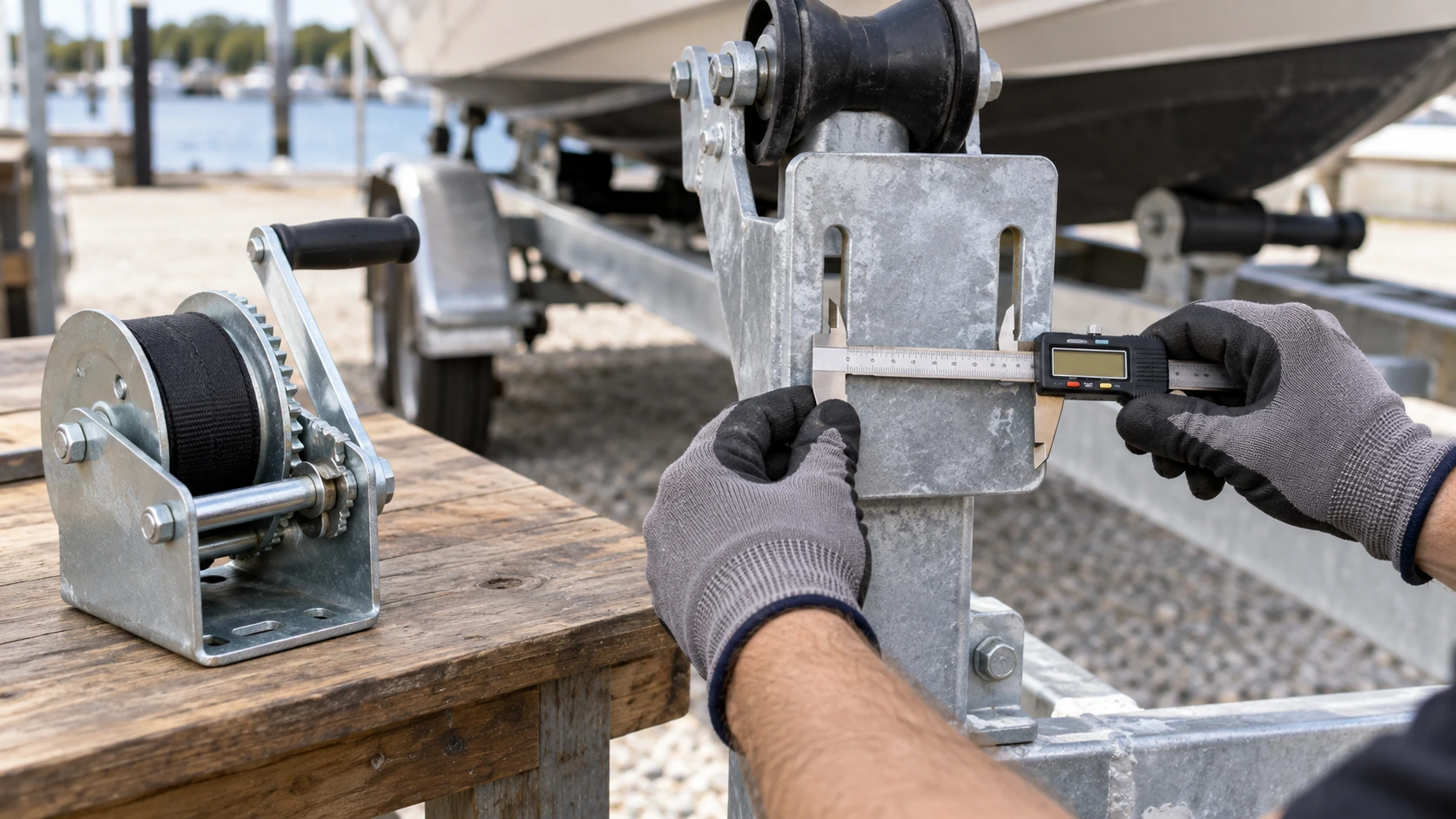

手順2：既存の取り付け面を測る
次の問いは純粋に機械的なものです。
交換ウインチを既存スタンドへ実際にボルト留めできるか。
現在の取り付け面を記録します。
最低限、次を測定します。
- 取付プレートの有効長さ
- 取付プレートの有効幅
- 既存の穴または長穴位置
- 中心間距離
- ボルト径
- 利用可能なプレート厚さ
- 近くの縁や溶接部
- 許容される前後調整範囲
それらを候補ウインチの製造図面と照合します。
商品写真だけで取り付け適合性を判断しない
GOODIN GD-C1200とGD-C2000の現行画像には、複数の穴や長穴を備える成形ベースが写っています。ただし、公開仕様には正式な穴中心間距離、ボルト仕様、承認された取り付け方向がありません。GOODIN自身の製品情報も、正確な取り付け面は最新の製造図面で確認するよう案内しています。[5][6]
これは交換品選定で重要です。
開放フレーム式の手動ウインチは外観がほぼ同じでも、次が違うことがあります。
- ベース長さ
- 長穴位置
- 穴間隔
- フレーム幅
似た外観は、そのままボルト留めできる保証ではありません。
バウアイと実際のライン経路を測る

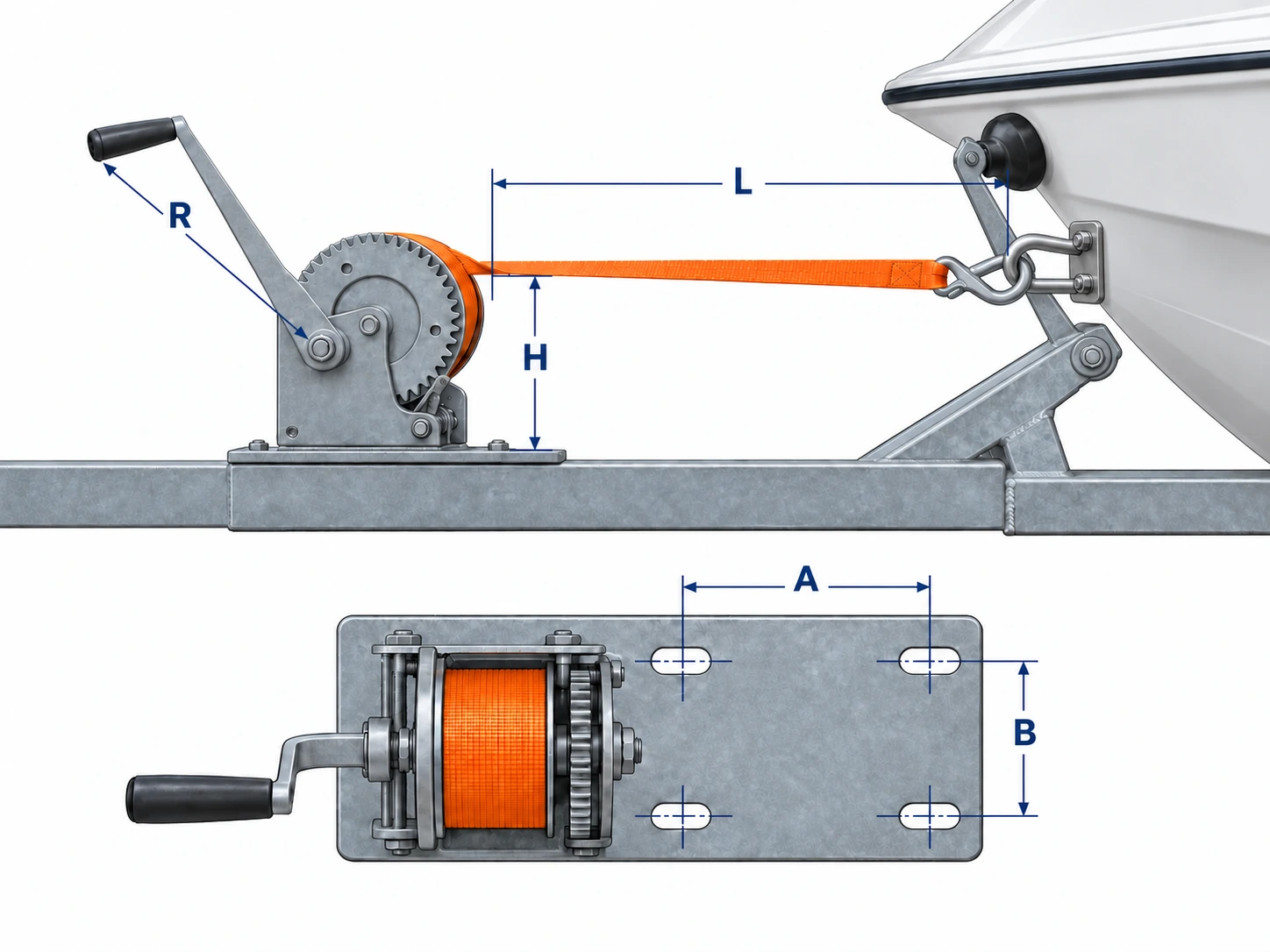

手順3：最終積載状態のバウアイ高さを測る
ボートが正しく載ったら、安定したトレーラー基準面に対するバウアイの高さを測ります。
次に、候補品を取り付けた場合の実際のライン出口高さを確認します。
単純な手動ウインチでは、ドラム中心線やケーブル／ストラップがドラムを離れる方向に関係します。
比較すべきものは、
取り付け後のライン出口高さ ↔ バウアイ高さ
であって、
ウインチ全高 ↔ バウアイ高さ
ではありません。
これらは別の寸法です。
フレームが高くても、出口位置は同程度ということがあります。
ほぼ同じベースでも、ドラム高さが異なることもあります。
だからこそ、能力ラベルではなく寸法図が必要です。
ドラム軸高さだけでなく、ラインが実際に離れる接線位置と承認された巻き方向を確認します。巻層により巻取り半径は変化するため、最終着座状態と実際の引き上げ範囲を確認してください。カタログの全高一つを、位置関係全体の定義として扱ってはいけません。

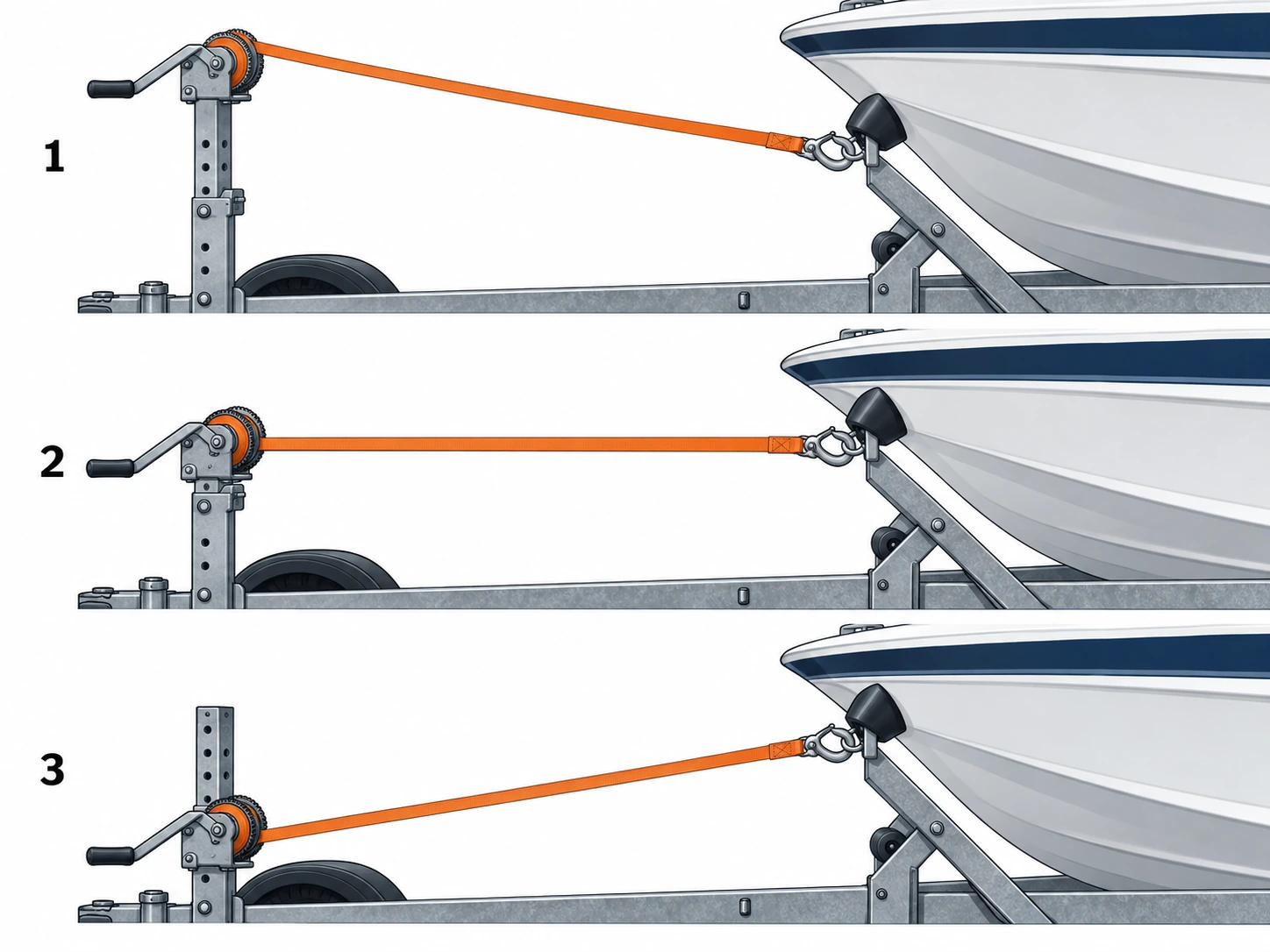

手順4：牽引角度を確認する
候補の取り付け位置が決まったら、次の直線を想像するか、できれば図にします。
ライン出口 → バウアイ
ラインは、次のものを無理に跨がず、所定の積み込み経路を通る必要があります。
- バウストップ
- ローラーブラケット
- ボルト頭
- 鋼材の鋭い縁
- トレーラー構造材
多くの一般的なボートトレーラーでは、完全積載時にほぼ水平になるようメーカーが案内しています。Fultonの取り付け指示もこの関係を示しています。[1]
比較には、次の記録表が役立ちます。
| 測定項目 | 既存の配置 | 候補ウインチ |
|---|---|---|
| 取り付け基準面高さ | ___ | ___ |
| ライン出口高さ | ___ | ___ |
| バウアイ高さ | ___ | 同じボート |
| 高低差 | ___ | ___ |
| アイまでの水平距離 | ___ | ___ |
| ラインがストップに干渉しない | はい／いいえ | はい／いいえ |
| ラインが金具に干渉しない | はい／いいえ | はい／いいえ |
目的は、任意の一律最大角度を計算することではありません。
交換後もメーカーの指示に沿う許容可能なライン経路になるかを確認することです。
上から見た位置合わせも確認してください。側面が適切でも、横方向の偏り、ドラムフランジへの接触、フックの面外ねじれは否定できません。都合のよい出口高さを得るためだけに巻き方向を逆転させず、そのモデルの説明書が明示的に許可しているか確認します。
ウインチとバウストップを同時に確認する

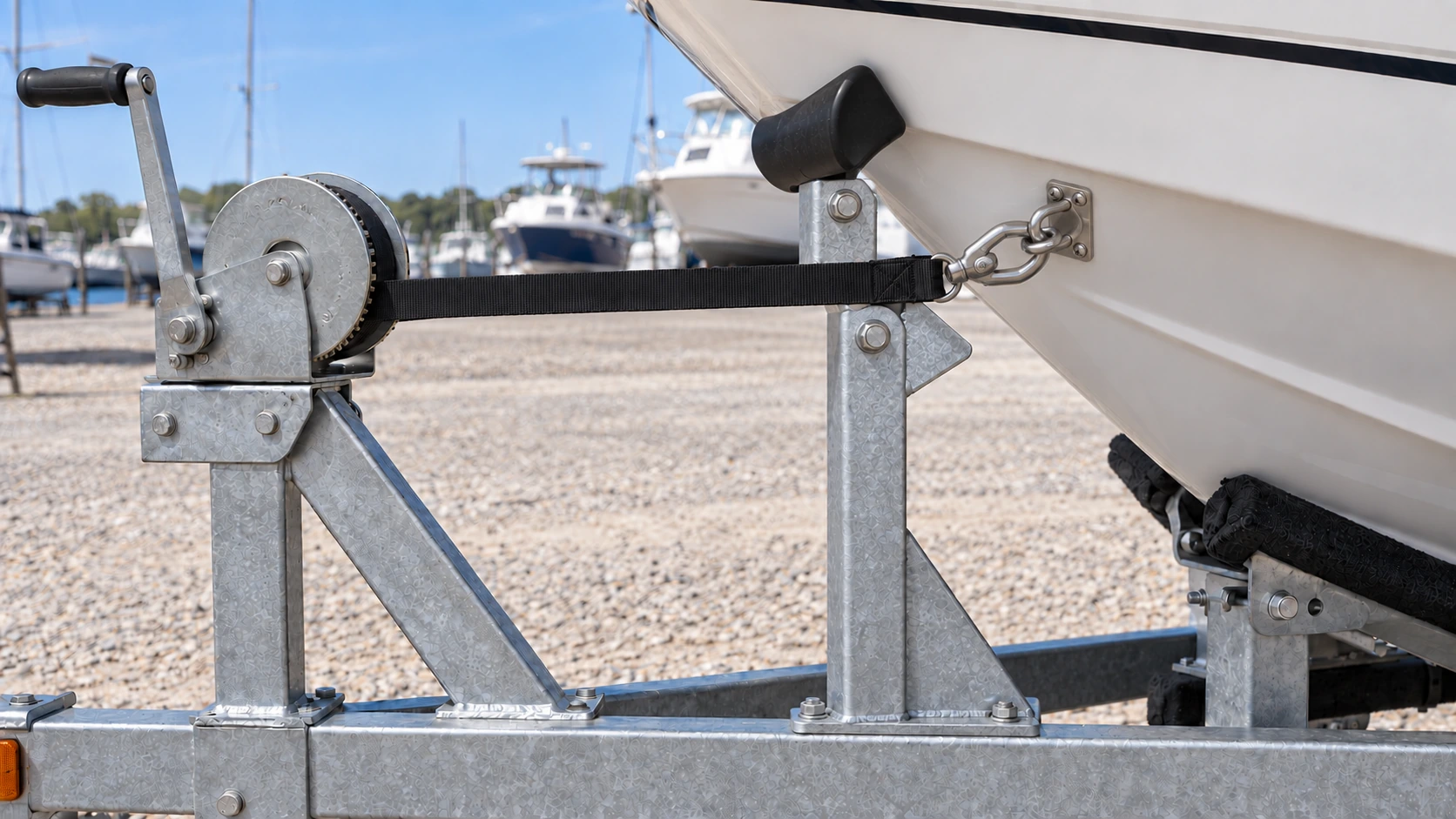

手順5：ストップの高さと前後位置を確認する
次に、船首の最終位置を見ます。
ボートが完全に載ったとき、バウストップは船体の所定箇所に接触する必要があります。
通常の巻取りで実用上の張力を掛けてもストップまで隙間が残るなら、まず大容量ウインチを買うという対応は合理的ではありません。
考えられる原因は次のとおりです。
- 支柱が前すぎる
- バウストップが前すぎる
- 支柱が後ろすぎる
- バンクやローラー上のボート位置が誤っている
- ストップ高さが不適切
- ライン角度が正しい接近を妨げている
このような不適合では、まず支柱高さ、ブラケット配置、ボート位置を確認します。容量を増やしても障害物は消えず、所定の接触点も変わりません。
調整式トレーラーなら、承認された支柱／ストップの調整で解決することがあります。
溶接式または構造変更済みのスタンドでは、より踏み込んだ評価が必要です。
ハンドル・ライン・フックの余裕を確保する
手順6：ハンドルの回転余裕を確認する
ラインが正しく合っただけでは、交換適合性の確認は終わりません。
操作者がハンドルを回せる必要があります。
GOODIN GD-C2000は、取り外し可能なオフセットハンドルと二つの速度位置を持ちます。現行製品情報は、支柱、バウストップ、周囲の外装などがハンドル回転範囲や駆動位置へのアクセスを妨げないことを求めています。[5][6]
次を測ります。
- ハンドル回転半径
- 操作者の手の余裕
- バウストップ支柱との間隔
- 船体との間隔
- トレーラーフレームとの間隔
- 二速ウインチの両駆動位置へのアクセス
特に、交換品が次の場合は重要です。
- 元の製品より幅広い
- より後方に取り付ける
- 背の高いVブロック構造の横に置く
穴が合っても、ハンドルを一周できなければ適合品ではありません。
手順7：必要なケーブル・ストラップ長さを確認する
ラインは、実際に引き上げを開始する位置からバウアイへ届く必要があります。
GOODINの現行公開仕様は次のとおりです。
最終状態のアイまでの距離だけで長さを選ばないでください。
ボートがウインチの補助を必要とし始める時点で、最大どれだけ繰り出すかを測ります。
メーカー指定の最小残巻数、または他のライン保持条件を守りながら、フックがアイへ届くことを確認します。
これは前の製品選定記事の原則にもつながります。
ライン長さは単なる付属品仕様ではなく、ウインチの取り付け関係の一部です。
手順8：フックとバウアイの適合を確認する
トレーラーに機械的に適合する新品でも、ボートに対してフックが合わないことがあります。
確認項目は次です。
- フック開口
- バウアイの断面
- ラッチの閉鎖
- 張力が掛かったときの向き
- 周囲の空間
フックは、アイに対して横向きに無理に押し込まず、正しく着座する必要があります。
大容量ウインチに付属する大きなフックが、既存アイに自動的に合うと思わないでください。
容量アップが予想外の取り付け問題を生む、もう一つの理由です。
調整・交換・再評価を判断する
手順9：ウインチだけでなくスタンドを確認する
ベースは、ラインの引張力をスタンドへ伝えます。
支持構造は、想定荷重と取り付けに適合しなければなりません。GOODINは構造、締結部品、ライン位置合わせを取り付け全体の一部として扱っています。能力ラベルがそれらの適合性を自動的に保証するわけではありません。[5][6]
既存スタンドについて、次を点検します。
- 変形
- 腐食
- 溶接部の亀裂
- 穴の伸び
- 取付プレートの曲がり
- Uボルトの緩み
- 即席の延長部
- 過去の穴あけや溶接
スタンドそのものが不適切なら、新しいウインチでは根本原因を解消できません。
強いウインチが、既に疑わしい構造への要求を増やす場合さえあります。
交換選定で考えられる三つの結論
役立つ購買ガイドは、すべての読者を新品購入へ誘導するものではありません。
測定後には、三つの正当な結論があります。
結論1：既存ウインチは適切な調整だけでよい
これは最も好ましい場合です。
次の条件に当てはまります。
- 既存の定格能力が引き続き適切
- ギア、ドラム、ラチェット、ラインが使用可能
- 取り付け部品が健全
- スタンドが調整を前提に設計されている
- 調整範囲内で必要なライン角度を復元できる
- 設計に従ってバウストップを移動できる
例えばボルト式スタンドには、承認された次の調整がある場合があります。
- 前後移動
- 高さ調整
- バウストップ調整
VentureとShoreLand’rは、アイとストップの適切な位置関係を得るための支柱調整を説明しています。[2][3]
この場合、ウインチ交換は不要かもしれません。
問題は設定だったのです。
結論2：寸法が適合する交換ウインチを購入する
既存品が摩耗、損傷、その他の理由で交換時期にある一方、スタンドの基本配置が適切なら、交換が合理的です。
新品で合わせるべき項目は次です。
- 必要な定格牽引力
- ベースの取付寸法
- ボルト／長穴配置
- 取り付け後のドラムまたはライン出口高さ
- ライン方向
- ハンドル余裕
- フックとアイの接続
- 必要なライン長さ
GOODINへの調達相談も、
「GD-C1200またはGD-C2000を見積もってください」
だけでは不十分です。
最新の取り付け図を求め、実際のスタンドと照合してください。
GOODINは、GD-C1200を1,200 lb・4:1の手動ケーブルウインチ、GD-C2000を2,000 lb・4:1 / 8:1の二速モデルと公開しています。ただし、現行ページの穴寸法だけでは、型式不明の既存品にそのまま交換できると宣言することはできません。[5][6]
その確認のために製造図面があります。
結論3：スタンドまたは船首構造を再評価する
ここでは、別のカタログ品だけで解決しようとする選定を止めるべきです。
次の場合は取り付け全体の評価を依頼します。
- スタンドが明らかに曲がっている
- 改造品または自作品に見える
- 承認された調整で正しい角度を得られない
- 取付プレートが小さすぎる
- 候補の穴配置に合わせるには強度が疑わしい新規穴が必要
- 溶接または構造材の切断が必要
- バウストップが船体に正しく届かない
- 支柱が根本的に低すぎる、または高すぎる
- ボートとトレーラーが合っていないように見える
- バウアイ自体の移設が必要
低いウインチの例は、この分類が必要な理由を示します。ブラケットや支柱がボートに不適切なら、ウインチだけ替えても不適合構造は残ります。もっともらしい原因説明を、構造変更の承認と解釈しないでください。
適切な対応は、ボート／トレーラーメーカー、販売店、または適任の技術者による評価です。次の大容量品を選ぶことではありません。
ウインチに合わせるためだけにバウアイを移設しない
この境界は、個別に強調する価値があります。
バウアイは、ボートの構造的な接続システムの一部です。
交換ウインチの配置がアイの移設によってしか成立しないなら、単純なアクセサリー交換ではありません。
移設は、次に関係する場合があります。
- 船体構造
- 裏当て補強
- 積層材または板材の状態
- ボート内部へ伝わる荷重経路
製品選定記事で、通常の取り付け手法としてアイの移設を指示すべきではありません。
この構造を変更しなければ正しい位置関係が得られない場合は、適切な技術評価が必要です。
引き上げ途中と最終状態を分ける
挙動が一定でないように見える理由が一つあります。
トレーラーが深く水に入っていると、ボートは最終着座状態とは異なる姿勢で浮いている場合があります。
水から出るにつれて、
- 船尾の浮力が減る
- 船体がバンクまたはローラーへ落ち着く
- ストップに対する船首位置が変わる
ことがあります。
したがって、引き上げ途中の観察は、陸上で完全に載った最終配置と異なる場合があります。一時的な浮力が最終設定の正しさを証明すると考えず、両方の状態を記録してください。
二つの問いを分ける必要があります。
引き上げ中、ボートはトレーラーへ正しく接近しているか。
そして、
完全に載った後、ウインチ・バウアイ・バウストップの最終位置関係は正しいか。
進水や引き上げの操作方法を変えると、作業が改善することはあります。
ただし、根本的に誤った最終取り付けを補うことはできません。
交換の具体的な想定例
既存ウインチが交換時期にある、仮のトレーラーを考えます。
購入者は次を確認済みです。
- 必要牽引力は選定した能力区分内
- バンク上のボート位置は正しい
- 完全積載時のバウアイ高さが分かっている
- バウストップ位置は正しい
- 元のウインチからアイへ、ほぼ直線的なライン経路がある
候補品は同じ定格能力を持っています。
しかし、そのベース形状では取り付け後のドラムが60 mm高くなります。
能力は一致します。
位置関係は一致しません。
バウアイに作用する力は、高くなったウインチへ向かって上向きになります。ウインチからボートへ見ると、同じラインは下向きに傾きます。どちらを基準に方向を述べているかを明確にしてください。
正しい対応は、
「強いウインチなので、そのまま使えるはずだ」
ではありません。
次を確認します。
- メーカーが承認する別の位置に取り付けられるか。
- 既存の調整式スタンドで必要なライン高さを復元できるか。
- ベースからドラムまでの寸法が、より適合する別製品があるか。
いずれも不可能なら、能力が正しくてもその候補を採用すべきではありません。
これが、能力適合性と取り付け適合性の違いです。
60 mmは説明用の数値であり、公表された公差や不合格限界ではありません。影響は水平距離と承認されたボート／トレーラー配置によって変わります。適合性を再確認するきっかけであって、一律の最大角度を作る根拠ではありません。
交換仕様をまとめる
注文前に、次の表を使って確認してください。
| 適合項目 | ボート／トレーラー側で測るもの | 新ウインチで確認するもの | 不採用または技術評価が必要な状態 |
|---|---|---|---|
| 定格牽引力 | 既存の積み込み要件 | 定格使用能力 | 能力不足 |
| 取付プレート | 長さ × 幅 | 最小ベース支持範囲 | ベース全体が構造プレートに載らない |
| 穴配置 | 中心、長穴、ボルト径 | 製造図面 | 未承認の穴あけや不完全な支持が必要 |
| ウインチ位置 | 前後位置 | ベース形状 | 正しい前後位置に置けない |
| バウアイ高さ | 最終積載位置 | 取り付け後の出口高さ | 過大な上下方向の牽引が残る |
| バウストップ | 高さと船体接触 | 周囲のライン経路 | ライン／アイがストップに当たる |
| ライン経路 | ウインチからアイまで | ドラム出口方向 | 金具や縁を擦る |
| フック | アイの開口 | フック寸法 | 正しく着座しない |
| ハンドル余裕 | 支柱と船体周囲の空間 | 回転範囲 | 一周できない |
| 二速操作 | 周囲の構造 | 軸／セレクターへのアクセス | 高速／低速を操作できない |
| 必要到達距離 | 引き上げ時の最大繰出し | ケーブル／ストラップ長さ | フックが届かない |
| 取り付け強度 | 支柱／板／フレームの状態 | 取り付け要件 | 曲がり、亀裂、能力不足 |
そのままボルト留めできると思い込む前に、この表を完成させます。
GOODINなどの供給者へ送る情報
この種の問い合わせでは、ボート重量だけより写真と寸法が役立ちます。
見積依頼には次を含めます。
既存の取り付け
- 分かる場合は現在の型式
- 側面写真
- 上面写真
- 取付プレート寸法
- 穴／長穴配置図
- ボルトサイズ
- スタンド構造
ボートの位置関係
- トレーラー基準面からのアイ高さ
- ウインチ位置からアイまでの水平距離
- バウストップ位置
- ボートが完全に載った状態の写真
交換要件
- 必要定格牽引力
- ケーブルかストラップか
- 必要ライン長さ
- 単速か二速か
- フック要件
- 耐食性／表面仕上げ要件
供給者へ求める寸法
- ベース外形寸法
- 穴／長穴の中心位置
- ボルト要件
- ベース上面からのドラム／出口高さ
- 穴に対するドラム位置
- 全幅
- ハンドル半径
- ハンドル軸位置
- ライン出口方向
GOODINの現行手動ウインチについても、商品写真から推測せず、最新製造図面からこれらの寸法を取得してください。[5][6]
GOODINの視点と最終確認
前のウインチ選定記事が答えたのは、
このボート積み込み用途には、どれだけの牽引力とどのギア比が必要か。
という問いでした。
本記事は、その次の問いに答えます。
トレーラーがその能力を適切に使える位置へ、ウインチを取り付けられるか。
二つは別の判断です。
次だけでは、正しい交換品とはいえません。
- 能力が同等以上
- ケーブルが十分長い
- ベースが似ている
最終的には、次の関係にも適合する必要があります。
取り付け構造 → バウアイ → バウストップ → 船体
承認された調整で正しく設定できるなら、調整の問題と購入の問題を分けてください。
交換が必要なら、ベース寸法と取り付け後のライン出口位置が本当に合う製品を選びます。
切断、溶接、構造金具の移動、バウアイ移設が必要なら、単純なウインチ交換として扱うのをやめてください。
購買原則は次のとおりです。
強いウインチは利用できる牽引力を増やせます。しかし、その力を加える方向は修正できません。
能力は荷重を引けるかを示し、位置関係はそのトレーラーに適した製品かを示します。
交換相談では、GOODIN手動ウインチ一覧から候補を確認し、取り付け寸法と最新製造図面の依頼を添えてGOODINへお問い合わせください。
最終選定チェックリスト
交換品を承認する前に、次を確認します。
- 必要な定格牽引力とギア比が決まっている。
- ボートが正しい最終積載位置にある。
- 既存プレートが構造的に健全である。
- 候補のベースと穴配置を図面で確認している。
- 取り付け後の出口高さがバウアイの配置に合う。
- ラインが過度に上または下へ引かない。
- バウストップが船体の所定位置に接触する。
- ラインがストップや取り付け金具を擦らない。
- フックが既存バウアイに適合する。
- ハンドル操作に十分な空間がある。
- 該当する場合、両速度位置へアクセスできる。
- 実際の引き上げ条件でラインがボートへ届く。
- 適切な承認なしに構造部の穴あけ、溶接、アイ移設を前提としていない。
- スタンドで正しい配置を得られない場合、ウインチ購入と別にスタンドまたはトレーラー取り付けを評価する。
これらを満たせば、購入者が得るのは正しい能力だけではありません。
ボートとトレーラーのシステムに、実際に適合するウインチです。
参考資料・関連情報
メーカー指示は対象製品に適用されます。想定例とAI生成画像は説明用であり、確認済み事故や承認図面ではありません。一律の許容角度や取付穴寸法は推定していません。
- Fulton — Winch Installation Instructions — N500621
- Venture Trailers — Owner’s Manual — Winch Stand and Bow Stop
- ShoreLand’r — Boat-to-Trailer Measuring Guide — Step 4: Winch Post Adjustment
- Suncor Stainless — Trailer Winch Manual
- GOODIN — GD-C1200 — 1200 lb Hand Winch with Cable
- GOODIN — GD-C2000 — 2000 lb 2-Speed Hand Winch with Cable
トレーラージャッキのストロークと作動高さ：ヒッチに届くモデルの選び方
ボートトレーラー用ウインチのベルトとワイヤー：どちらを選び、どう適合を確認するか
関連記事
