Какая ручная лебёдка действительно нужна? Выбор тяги и передаточного отношения для лодочного прицепа

Рекомендации по выбору, а не подтверждение модели. Уточните у изготовителя максимальную тягу, номинал по слоям, разрешённый трос и монтаж.

От веса лодки к реальной тяге

Первой определяемой величиной всё равно остаётся вес лодки.

Используйте ожидаемый вес при извлечении из воды, включая оборудование, которое обычно остаётся на борту:

• лодку;
• двигатель;
• топливо;
• аккумуляторы;
• постоянно установленное оборудование;
• обычное бортовое снаряжение.

В каталоге Fulton первоначальный выбор прямо привязан к максимальному весу лодки с двигателем, топливом и снаряжением. [1]

В этой статье рассмотрим условный пример полностью снаряжённой лодки весом:

3,000 lb

Эта величина задаёт масштаб применения.

Но пока не определяет требуемую тяговую способность лебёдки.

Две одинаковые лодки по 3,000 lb могут создавать совершенно разные нагрузки: одну вытягивают по свободно вращающимся роликам на умеренном уклоне, а другую нужно протащить несколько футов по мокрым ложементам с ковровым покрытием на крутом слипе.

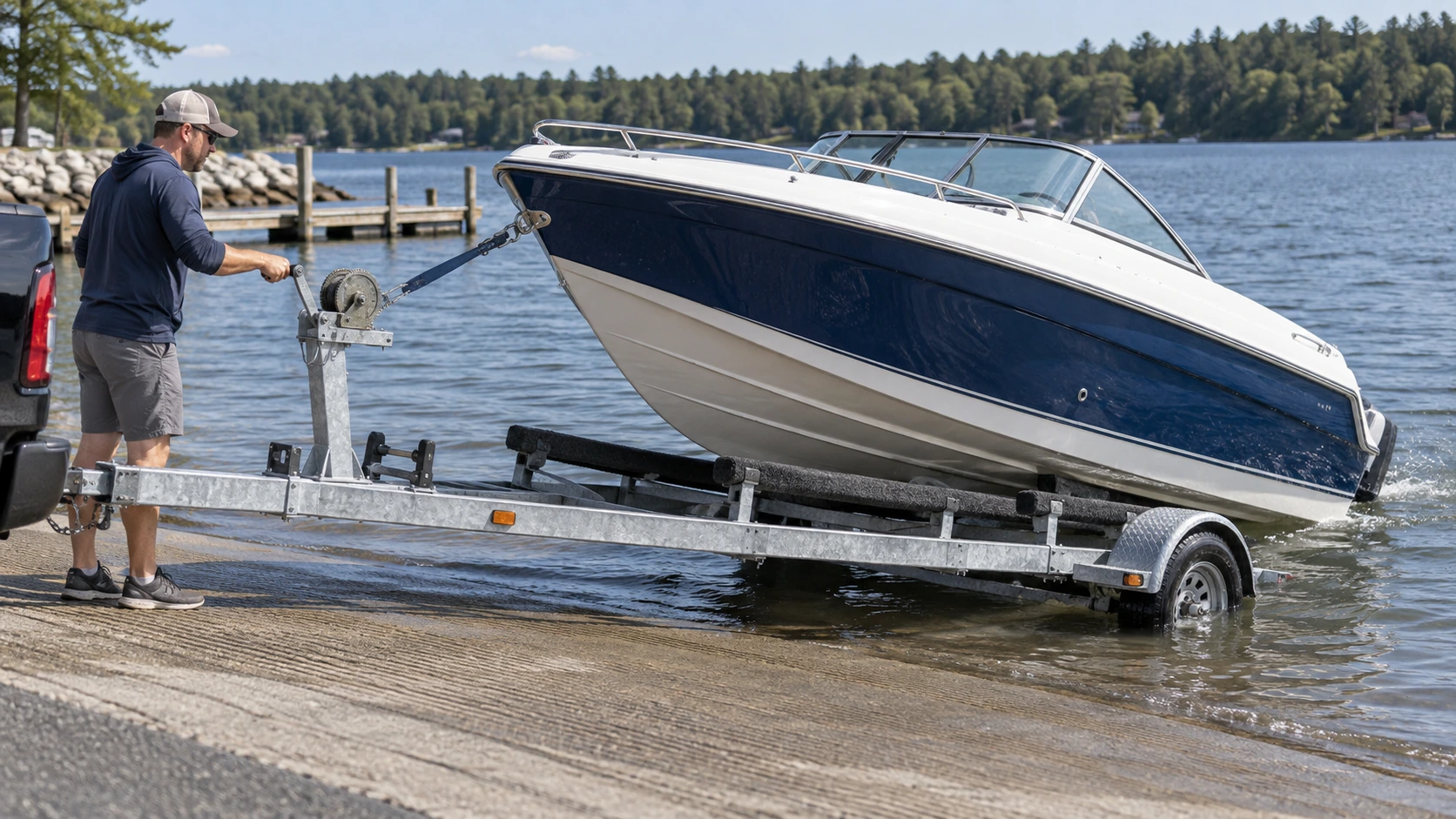

Что создаёт тяговую нагрузку?

Требуемое тяговое усилие — сила, которую лебёдка должна передать через ленту или трос, чтобы лодка продолжала двигаться к конечному положению на прицепе.

Концептуально оно складывается из нескольких составляющих:

требуемое усилие ≈ сопротивление, связанное с уклоном + сопротивление опор прицепа + прочие механические потери

Важнейшие параметры применения:

1. угол слипа;
2. сопротивление роликов или ложементов;
3. доля лодки, ещё поддерживаемая водой;
4. фактическая длина протягивания;
5. взаимное положение носового рыма и лебёдки;
6. накопление троса на барабане;
7. любое аномальное сопротивление во время погрузки.

Нарастание слоёв меняет доступную тягу лебёдки, а не само внешнее сопротивление. При аномальном сопротивлении остановитесь и выясните причину, а не затягивайте лодку силой.

Поэтому надпись о номинале нельзя просто понимать как «максимальный вес лодки».

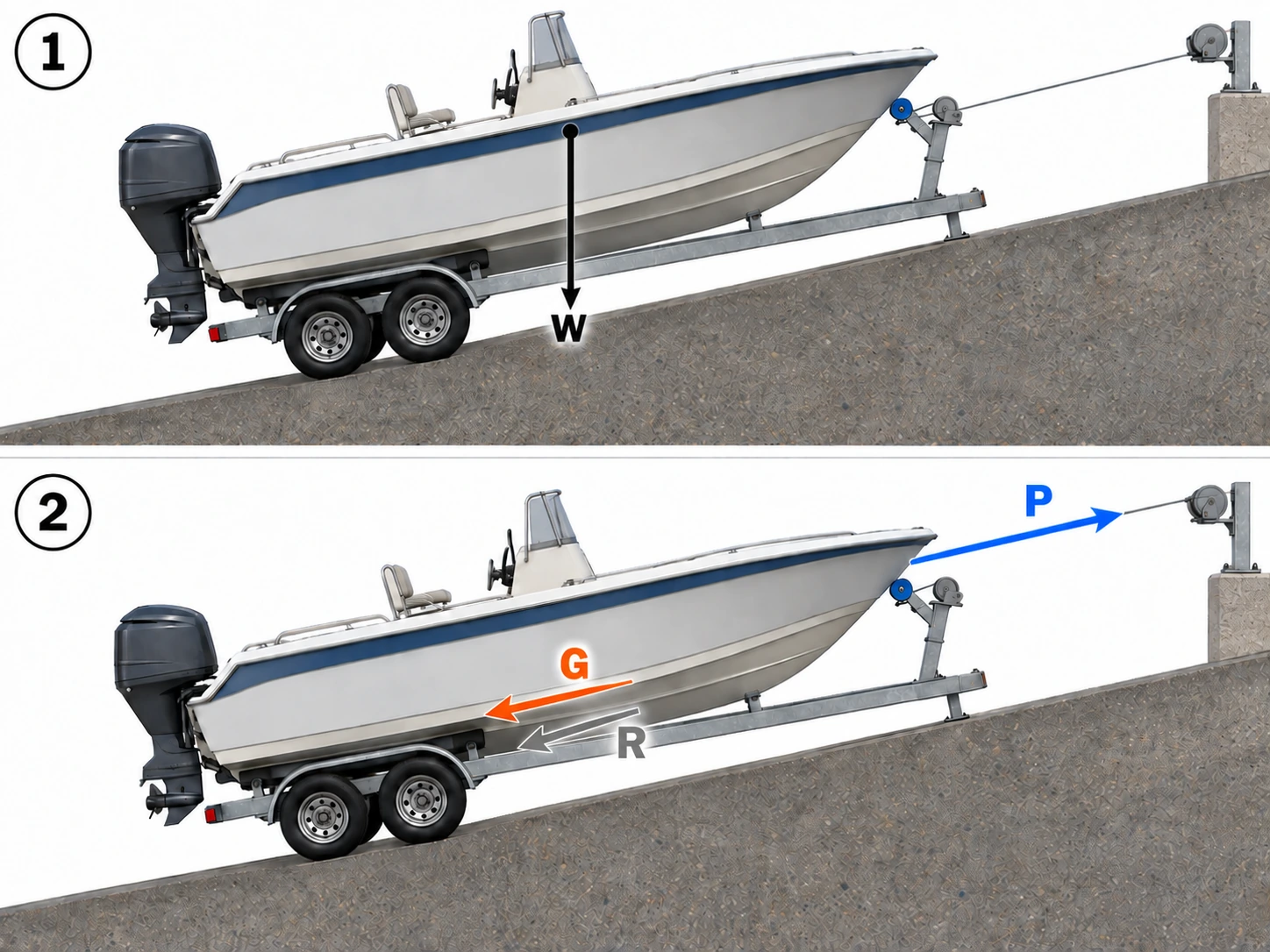

Уклон меняет составляющую веса

На горизонтальной поверхности сила тяжести не тянет лодку назад вдоль прицепа так, как на уклоне.

Чем больше угол слипа, тем большей составляющей веса должна противодействовать лебёдка.

Именно поэтому Fulton и etrailer повышают рекомендуемый номинал при усложнении условий. Например, Fulton обычно делит снаряжённый вес на два, но при ожидаемом мелководье или крутом слипе меняет делитель на 1.5. [1]

Для лодки весом 3,000 lb предварительные расчёты выглядят так:

Эти числа полезны.

Но нельзя превращать их в универсальное утверждение:

Каждой лодке весом 3,000 lb нужна лебёдка ровно на 1,500 lb.

Другие рекомендации используют другие предпосылки. Например, etrailer допускает приблизительное отношение веса лодки к номиналу 3:1 при хороших роликах и коротком ходе, тогда как длинное протягивание по деревянным ложементам может приблизить рекомендацию к 1:1. [3]

West Marine применяет иной предварительный подход, рекомендуя более высокую тяговую способность при увеличении трения ложементов и сложности слипа. [6]

Вывод не в том, что правильным должно быть только одно отношение.

Такие отношения — практические ориентиры для определённых условий, а не замена знания реального процесса извлечения лодки.

Ролики, ложементы и длина хода

Опорная система прицепа — один из важнейших исходных параметров.

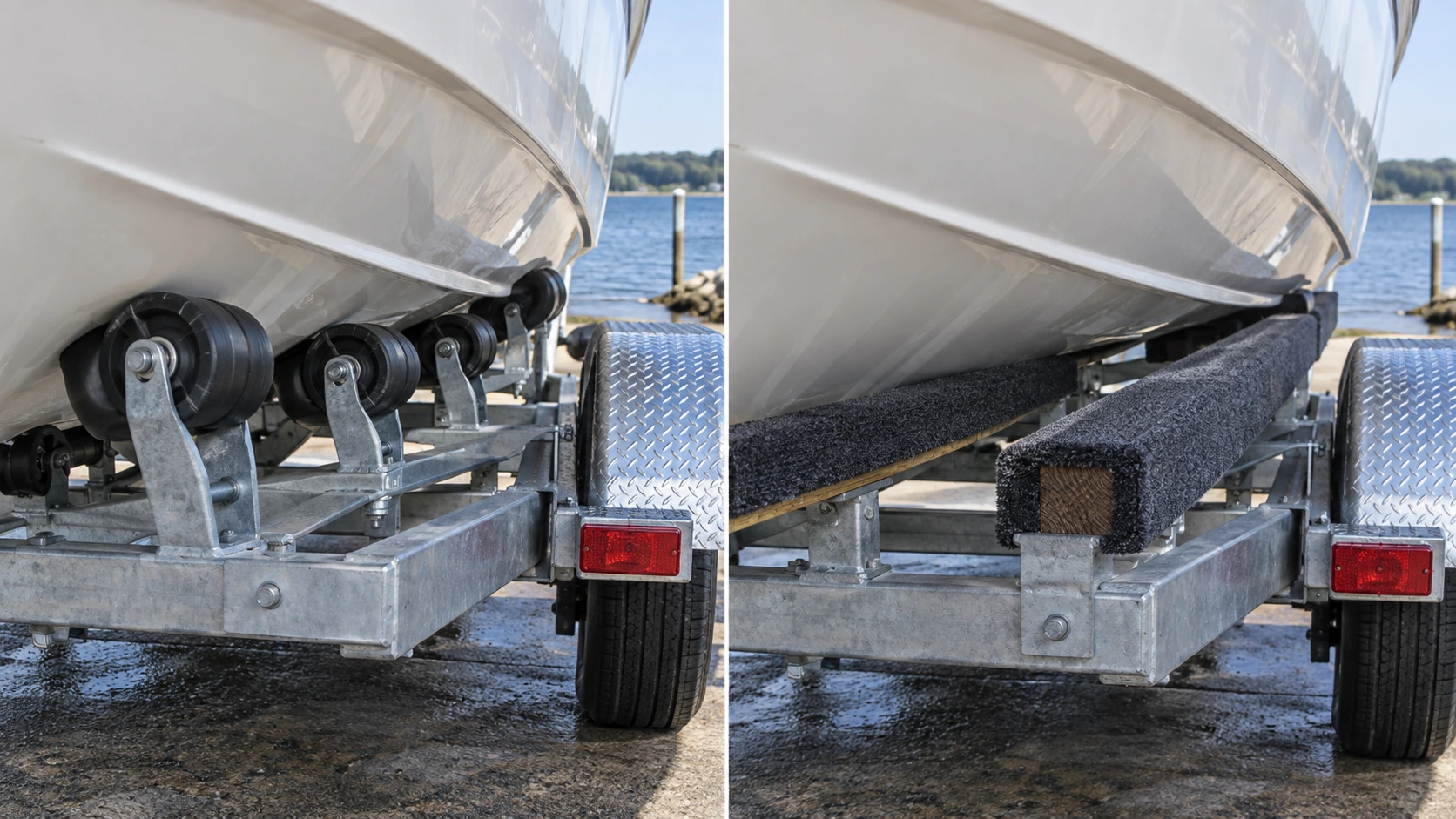

Роликовый прицеп

Исправные ролики позволяют корпусу перемещаться с относительно небольшим сопротивлением качению.

Если вода поддерживает значительную часть лодки почти до конца погрузки, а затем остаётся короткий ход по свободно вращающимся роликам, необходимая тяга может быть намного меньше полного веса.

Поэтому некоторые рекомендации допускают меньший номинал относительно веса лодки для исправных роликовых систем. [3]

Ложементы с ковровым покрытием

Деревянные ложементы с ковровым покрытием создают трение скольжения вместо сопротивления качению.

Если прицеп нельзя достаточно глубоко погрузить в воду и лодку приходится протаскивать по ложементам значительное расстояние, сопротивление может существенно возрасти.

Применение благоприятного коэффициента для роликов в таких условиях может привести к выбору недостаточно мощной лебёдки.

Поэтому в закупочных данных нужно указать:

роликовый прицеп или прицеп с ложементами?

Но даже этого недостаточно.

Следует также описать состояние деталей: повреждённые ролики, перекос или сильно нагруженные ложементы меняют реальное сопротивление.

Длина протягивания важна

Предположим, двум лодкам требуется максимальная тяга 1,500 lb.

Одну нужно протянуть лишь последние 3 ft.

Другую — 15 ft.

Необходимая пиковая номинальная способность может быть одинаковой, но работа оператора будет разной.

Более длинный ручной ход означает:

• больше оборотов рукоятки;
• больше повторяющихся усилий;
• больше троса на барабане;
• больше возможностей для перекоса;
• большую значимость выбора передачи.

Здесь выбор тяговой способности начинает пересекаться с выбором передаточного отношения.

Лебёдка, технически способная развивать нужную тягу, всё равно может быть неудачным решением, если каждое обычное извлечение превращается в долгую, медленную и тяжёлую работу рукояткой.

Рабочий номинал — не разрывное усилие

При сравнении характеристик это различие особенно важно.

Для тросовой GD-C1200 GOODIN сейчас публикует:

• Номинальная тяговая способность: 1,200 lb
• Разрывное усилие: 1,800 lb
• Передаточное отношение: 4:1
• Трос: 4.5 mm × 8 m [4]

Для GD-C2000 указано:

• Номинальная тяговая способность: 2,000 lb
• Разрывное усилие: 3,000 lb
• Передаточные отношения: 4:1 / 8:1
• Трос: 4.8 mm × 10 m [5]

Разрывное усилие GD-C2000 в 3,000 lb не означает допустимость регулярной работы с нагрузкой 3,000 lb на тросе.

Сама GOODIN разделяет номинал 2,000 lb и разрывное усилие 3,000 lb, подчёркивая, что последнее не является нормальной рабочей способностью. [5]

То же относится к модели на 1,200 lb: разрывное усилие 1,800 lb не заменяет опубликованный номинал 1,200 lb. [4]

Отсюда следует простое правило выбора:

Используйте рабочий номинал производителя. Не выбирайте лебёдку по разрывному усилию.

Прочность при разрыве описывает другую границу.

Это не запас для повседневной эксплуатации.

Проверяйте тягу на рабочем слое

Есть и ещё одна сложность.

Номинальное значение полностью полезно только тогда, когда покупатель знает условия его определения производителем.

Для лебёдок это особенно важно: эффективный радиус барабана увеличивается по мере наматывания ленты, каната или троса.

Fulton прямо указывает, что номинал прицепных лебёдок относится к первому слою рекомендованного каната, ленты или троса. При накоплении следующих слоёв предусматривается снижение допустимой тяги. [2]

Другие данные по лебёдкам отражают тот же механический эффект: максимальная тяга достигается около первого слоя и снижается по мере роста эффективного радиуса. [1]

Почему больше слоёв означает меньше тяги

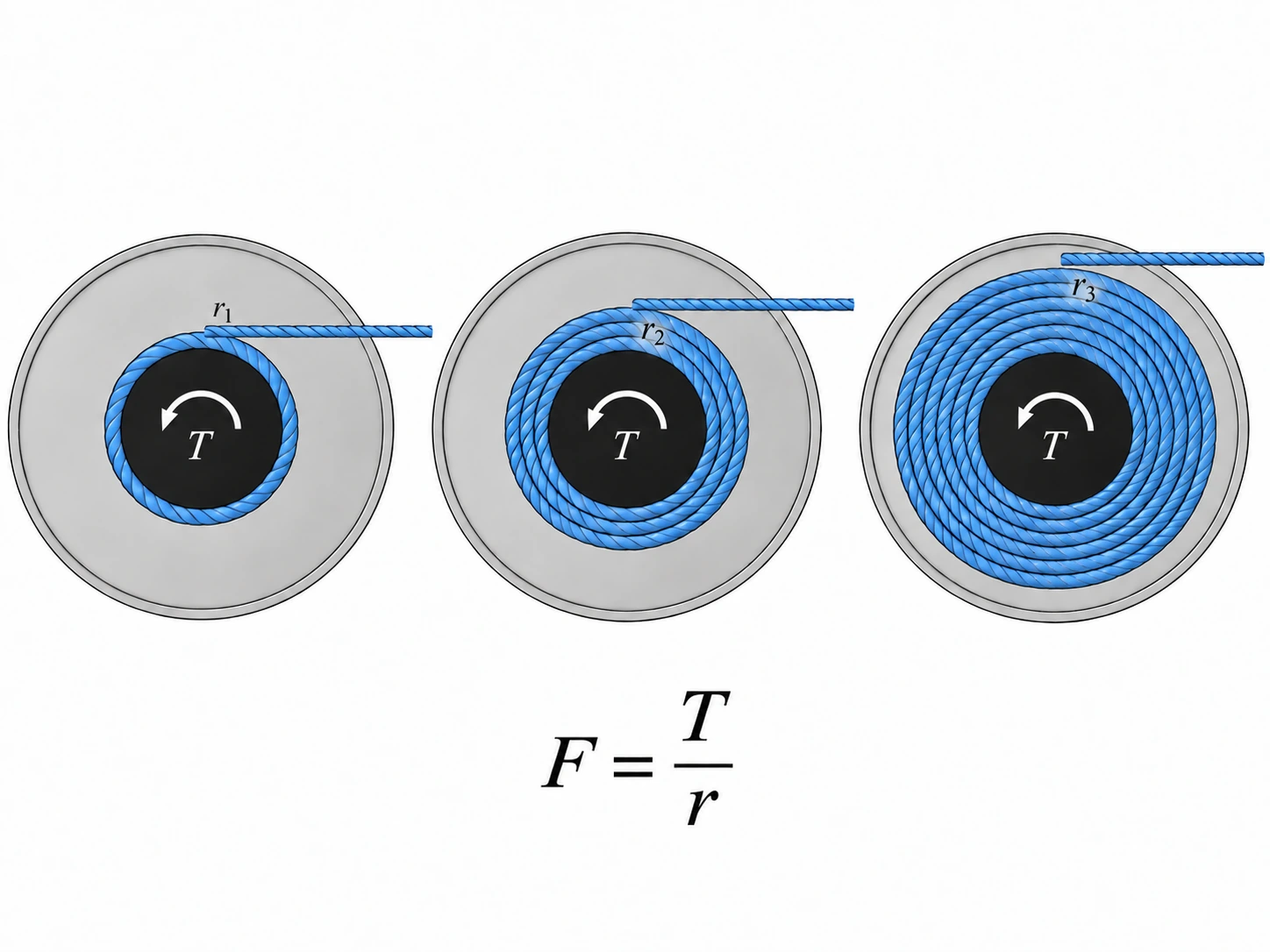

Представьте барабан как рычаг.

При одном слое трос действует близко к центру барабана.

По мере добавления слоёв эффективный диаметр увеличивается.

Передаточное отношение не изменилось, но теперь ту же силу нужно создавать на большем радиусе.

При фиксированном доступном моменте барабана доступная тяга поэтому уменьшается. Меняется возможность лебёдки, а не автоматически сопротивление самой лодки.

При погрузке это создаёт важное сочетание:

• в начале извлечения на барабане может быть относительно мало троса;
• ближе к носовому упору троса становится больше;
• одновременно всё большая часть лодки может опираться на прицеп, а не на воду.

В зависимости от геометрии прицепа и слипа наиболее тяжёлая часть хода может оказаться в конце цикла — именно тогда, когда на барабане уже больше слоёв.

Поэтому нужно учитывать весь цикл погрузки, а не только первый оборот рукоятки.

Не переносите чужие коэффициенты на GOODIN

Fulton задаёт определённый метод снижения тяги для собственных изделий. etrailer также публикует примеры изменения способности по слоям. [1] [3]

Эти проценты нельзя автоматически переносить на лебёдку GOODIN.

Диаметр барабана, толщина троса и геометрия могут отличаться.

Открытые страницы GD-C1200 и GD-C2000 указывают номинал, но в показанных спецификациях не определяют точный базовый слой или модельную таблицу тяги по слоям. [4] [5]

Для производителя оборудования или дистрибьютора это становится вопросом к поставщику:

Для какого слоя установлен номинал и как снижается допустимая тяга при наматывании троса или ленты?

Этот вопрос полезнее предположения, что любая лебёдка на 2,000 lb даёт 2,000 lb на любом участке погрузки.

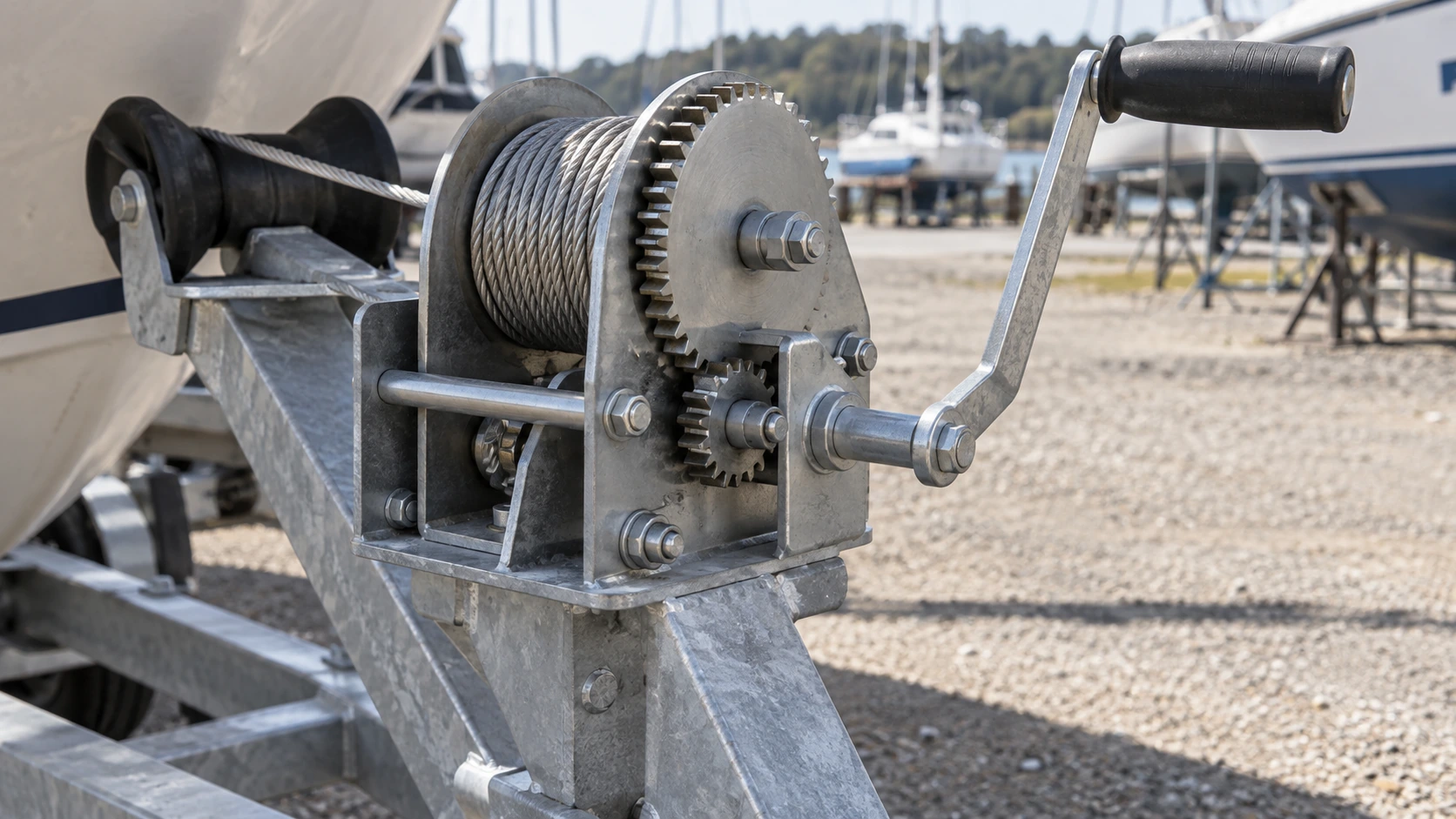

Подбирайте передачу под цикл

Тяговая способность отвечает на вопрос:

Может ли лебёдка создавать требуемую тягу в пределах своего номинала?

Передаточное отношение отвечает на другой вопрос:

Какой выигрыш в силе и какую скорость вращения получает оператор при создании этой тяги?

Текущая GD-C1200 использует одну передачу 4:1. [4]

GD-C2000 имеет двухскоростную схему с отношениями 4:1 и 8:1. [5]

4:1: быстрее барабан, меньше выигрыш в силе

При одинаковой скорости рукоятки передача 4:1 вращает барабан быстрее, чем 8:1. Номинально это соответственно 4 или 8 оборотов рукоятки на один оборот барабана.

При небольшом сопротивлении это полезно: оператор быстрее выбирает трос.

Типичные ситуации:

• выбор слабины;
• начало извлечения, когда лодку ещё хорошо поддерживает вода;
• небольшая нагрузка на роликовом прицепе;
• перемещение без высокого натяжения троса.

Но меньшее числовое отношение даёт меньший выигрыш в силе, чем 8:1.

8:1: больше выигрыш в силе, медленнее перемещение

Отношение 8:1 требует большего числа оборотов рукоятки для того же поворота барабана.

Взамен увеличивается механический выигрыш.

Это делает низкую передачу полезной при росте сопротивления на наиболее тяжёлом участке погрузки.

GOODIN именно так описывает две передачи GD-C2000: 4:1 ускоряет движение троса при небольшом сопротивлении, а 8:1 обменивает скорость на больший выигрыш в силе при увеличении сопротивления. [5]

В этом настоящая ценность двухскоростной ручной лебёдки.

Вторая передача не создаёт второй номинал.

Она даёт оператору два способа приводить в действие одну лебёдку.

Не рассчитывайте усилие только по передаче

Легко сделать такое утверждение:

Лебёдка 8:1 требует ровно половину усилия по сравнению с 4:1.

Это чрезмерное упрощение.

Фактическое усилие на рукоятке также зависит от:

• длины рукоятки;
• эффективного радиуса барабана;
• текущего слоя намотки;
• КПД зубчатой передачи;
• трения подшипников или втулок;
• прочих механических потерь.

GOODIN публикует передаточные отношения GD-C2000, но на открытой странице недостаточно остальных параметров для точного расчёта усилия на рукоятке. [5]

Поэтому корректный закупочный вывод таков:

8:1 даёт больший выигрыш в силе, чем 4:1, но точное усилие оператора следует брать из данных производителя или испытаний применения, а не из одного отношения.

Четыре ситуации для одной лодки

Теперь на исходный вопрос можно ответить содержательнее.

Нельзя выбрать единственный номинал только по весу 3,000 lb.

Рассмотрим четыре варианта эксплуатации одной лодки.

Таблица показывает важное различие для нынешнего ассортимента GOODIN.

Вес 3,000 lb не делает GD-C1200 автоматически подходящей только потому, что при благоприятных роликовых условиях допускается высокое отношение веса к номиналу.

Но и GD-C2000 не становится обязательной автоматически.

Решают условия применения.

Однако при обычной предварительной проверке 2:1 модель на 1,200 lb оказывается ниже расчётных 1,500 lb, а модель на 2,000 lb остаётся кандидатом. Подход Fulton для тяжёлых условий также даёт около 2,000 lb для той же лодки весом 3,000 lb. [1]

Это всё ещё не доказывает пригодность GD-C2000.

Нужно подтвердить тягу на рабочем слое, сопротивление погрузки, конфигурацию троса или ленты и крепление.

Выбор за шесть шагов

Шаг 1: установить реальный снаряжённый вес

Не используйте сухой вес корпуса, если лодку обычно извлекают с двигателем, топливом, аккумуляторами и оборудованием.

Запишите:

Максимальный ожидаемый вес при извлечении: ______ lb

Шаг 2: определить условия слипа

Запишите нормальные и разумно предсказуемые наихудшие условия.

Включите:

• обычный уклон;
• наибольший ожидаемый уклон;
• вероятность извлечения на мелководье;
• приливные изменения, если применимо.

Не выбирайте оборудование только под самый удобный слип, если прицеп регулярно используется в разных местах.

Шаг 3: определить сопротивление опор

Запишите:

• ролики;
• ложементы с ковровым покрытием;
• синтетическую поверхность ложементов;
• комбинированную систему;
• примерное состояние;
• ожидаемую соосность.

Цель не в том, чтобы назначить выдуманный коэффициент трения.

Нужно понять, относится ли применение к относительно свободному качению или к скольжению с повышенным сопротивлением.

Шаг 4: определить фактическую длину протягивания

Какую длину троса выбирают под нагрузкой?

Если лодка обычно подплывает почти до конечного положения, участок работы лебёдки может быть коротким.

Если лебёдка перемещает её почти по всей длине прицепа, эксплуатационные требования совсем другие.

Запишите:

Максимальная длина хода под нагрузкой: ______ ft / m

Это также определяет, сколько троса нужно разместить на барабане.

Шаг 5: установить максимальную ожидаемую тягу

На этом этапе используйте:

• рекомендации производителя по выбору;
• данные изготовителя лодки или прицепа;
• измерения погрузки, если доступны;
• надлежащим образом проверенный инженерный расчёт.

Общие весовые отношения помогают сузить класс изделий.

Но они не заменяют проверку применения, когда система работает близко к номинальному пределу.

Шаг 6: выбрать передачу

После определения требуемого класса решите, обеспечивает ли одна передача приемлемое усилие во всём цикле.

Односкоростная модель 4:1 может подойти при умеренных нагрузках и посильной длине хода.

Две скорости особенно полезны, если в одном цикле сочетаются:

• длинные участки малого сопротивления, где важна скорость;
• участки высокого сопротивления, где важен выигрыш в силе.

Именно это отличает текущий односкоростной класс GOODIN на 1,200 lb от двухскоростного класса на 2,000 lb. [4] [5]

Зачем две скорости при достаточной тяге?

Предположим, номинал надёжно покрывает максимальную ожидаемую тягу.

Выбор всё равно может быть неудачным, если весь цикл приходится работать на излишне медленной передаче или прикладывать неудобно большое усилие на быстрой.

Двухскоростная лебёдка учитывает такое изменение условий.

У GOODIN GD-C2000:

4:1

→ более быстрое перемещение при небольшом сопротивлении.

8:1

→ более медленное перемещение с большим выигрышем в силе. [5]

Для лодочных прицепов это особенно актуально: сопротивление нередко меняется в пределах одного извлечения.

Начало хода может быть относительно лёгким.

Заключительный участок по ложементам к носовому упору — более тяжёлым.

Это лучше обосновывает выбор двух скоростей, чем простая фраза:

Двухскоростные лебёдки предназначены для более тяжёлых лодок.

Настоящее преимущество — приспособление к меняющемуся натяжению в течение цикла.

Переключайте передачу только по инструкции конкретной модели, контролируя нагрузку и обеспечивая полное зацепление выбранного привода. Храповик не доказывает наличие автоматического удерживающего тормоза; не допускайте свободного вращения нагруженного барабана.

Трос и вся цепь передачи нагрузки

Большинство внимания достаётся тяге и передаточному отношению, но трос или лента также должны доставать до лодки от реального положения стойки.

GOODIN сейчас публикует:

GOODIN предлагает и соответствующие ленточные модели классов 1,200 lb и 2,000 lb. Согласно текущим данным, GD-S2000 имеет те же 2,000 lb и передачи 4:1 / 8:1, но использует ленту длиной 8 m вместо троса 10 m у GD-C2000. [4] [5]

Большая длина не всегда лучше.

Если на наиболее нагруженном участке на барабане остаётся избыточный трос, увеличенный эффективный радиус может ухудшить доступную тягу.

Выбирайте достаточную разрешённую длину для геометрии прицепа, сохраняя минимальное число витков, требуемое производителем. Не убирайте обязательные витки, не укорачивайте утверждённый трос и не переполняйте барабан ради теоретического выигрыша в тяге.

Трос или лента — отдельный выбор

Тросовая и ленточная лебёдки на 2,000 lb и 2,000 lb могут относиться к одному классу, но требовать разного осмотра и обращения.

Для стального троса контролируют:

• обрывы проволок;
• заломы;
• смятие;
• коррозию;
• трассу прохождения;
• укладку на барабан.

Для текстильной ленты контролируют:

• порезы;
• истирание;
• повреждения кромок;
• повреждения швов;
• перекручивание;
• старение от внешней среды.

GOODIN разделяет тросовую серию C и ленточную серию S именно по таким особенностям, а не считает материал лишь декоративным различием. [5]

В этой статье не нужно объявлять один вариант безусловно лучшим.

Вопрос выбора проще:

Какой разрешённый тяговый элемент соответствует лебёдке, геометрии прицепа, среде и практике осмотра?

Стойка воспринимает ту же тягу

Правильный выбор номинала не подтверждает автоматически пригодность стойки лебёдки.

При большом натяжении сила проходит через:

носовой рым → крюк → трос или ленту → барабан → раму лебёдки → крепёжные болты → стойку → конструкцию прицепа

Текущая документация GOODIN прямо указывает, что монтажная конструкция должна воспринимать предусмотренную тягу без чрезмерного прогиба или смещения. [5]

Поэтому при замене модели на 1,200 lb моделью на 2,000 lb нужно проверять не только расположение болтов.

Подтвердите:

• геометрию монтажных отверстий;
• конструкцию стойки;
• спецификацию крепежа;
• выравнивание троса или ленты;
• свободное пространство для рукоятки;
• положение носового рыма.

Более мощная лебёдка на неподходящей стойке не создаёт более мощную систему погрузки.

От цифры на этикетке к заданию поставщику

Перед отправкой запроса цены используйте следующую таблицу.

Вопросы о «номинале 2,000 lb»

Для профессиональной закупки «ручная лебёдка на 2,000 lb» — неполная спецификация.

Полезный запрос должен содержать вопросы:

1. 2,000 lb — рабочий номинал, номинальная тяга или другое определение способности?
2. На каком слое установлен номинал?
3. Какова допустимая тяга на втором, третьем и последующих слоях?
4. Применим ли номинал с поставляемым тросом или лентой?
5. Какие размеры и максимальная длина разрешены?
6. Какие передаточные отношения доступны?
7. Для какой длины рукоятки опубликованы характеристики?
8. Есть ли кривые усилия оператора или производительности?
9. Какие монтажная конструкция и крепёж требуются?
10. Лебёдка предназначена только для тяги или имеет отдельно документированное разрешение на подъём/удержание нагрузки?
11. Какие критерии проверочного нагружения или производственного контроля применяются?
12. Какие требования к среде и защите от коррозии действуют для морской эксплуатации?

Эти вопросы превращают число из каталога в полноценное техническое задание на закупку.

Подход GOODIN: задавайте максимальные условия тяги

Для ручной лебёдки лодочного прицепа самый полезный запрос — не такой:

Вес лодки: 3,000 lb. Порекомендуйте лебёдку.

Гораздо лучше написать:

Снаряжённый вес лодки составляет 3,000 lb. Прицеп имеет ложементы с ковровым покрытием; извлечение происходит на слипах до указанного уклона; длина протягивания под нагрузкой может составлять около X ft. Ожидаемая максимальная тяга должна оставаться в пределах номинала на соответствующем слое барабана. Предпочтительна двухскоростная ручная схема, поскольку сопротивление меняется в течение цикла.

Это даёт поставщику достаточно информации для оценки реального применения.

В текущей линейке GOODIN GD-C1200 имеет номинал 1,200 lb и одну передачу 4:1, а GD-C2000 — 2,000 lb и две передачи 4:1 / 8:1. Отдельно опубликованы разрывные усилия 1,800 lb и 3,000 lb, но они не являются повседневными рабочими номиналами. [4] [5]

Правильную модель нельзя выбрать только по весу лодки 3,000 lb.

В благоприятных условиях может хватить сравнительно небольшой тяги.

Если ту же лодку нужно долго тянуть вверх по крутому слипу на ложементах с высоким трением, потребуется значительно более высокий класс лебёдки.

А если расчётная или измеренная максимальная тяга превышает 2,000 lb при соответствующей намотке, нельзя подгонять применение под модель GOODIN на 2,000 lb лишь потому, что её разрывное усилие составляет 3,000 lb.

Отсюда главное правило закупки:

Выбирайте лебёдку по максимальному ожидаемому рабочему усилию, а передачу — по тому, как оно меняется в цикле погрузки.

Вес лодки начинает расчёт.

Но не завершает его.

Ручные лебёдки GOODIN

Заключительный контрольный список

Перед утверждением ручной лебёдки подтвердите:

• Снаряжённый вес, а не только сухой вес корпуса.
• Обычные и худшие ожидаемые условия слипа.
• Ролики или ложементы на прицепе.
• Фактический ход под нагрузкой.
• Максимальную ожидаемую тягу.
• Точное определение номинальной способности / номинальной тяги производителем.
• Слой, к которому относится номинал.
• Снижение способности при накоплении слоёв.
• Требуемые длину и тип троса либо ленты.
• Соответствие одной или двух скоростей рабочему циклу.
• Точные доступные передаточные отношения.
• Совместимость стойки и крепления.
• Пространство для рукоятки.
• Морские условия и антикоррозионные требования.
• Различие рабочего номинала и разрывного усилия.

Когда эти сведения известны, покупатель выбирает по условиям применения, а не по одному числу на этикетке.

Границы безопасности: руководство касается погрузки и тяги лодок, а не подъёма людей или подвешенных грузов. Тяговый номинал не означает разрешения на подъём. Лебёдка не заменяет транспортные крепления; используйте отдельные удерживающие средства, предписанные изготовителями лодки и прицепа.

Источники и дополнительные материалы

Документы изготовителей относятся к указанным изделиям и условиям. Каталог Fulton представлен архивной публикацией производителя. Рекомендации продавцов отражают их собственные предпосылки, а не универсальный стандарт. Непроверенные коэффициенты снижения тяги не переносятся на GOODIN.

1. Fulton — Trailer Catalog — Trailer Winch Selection (archived manufacturer catalog)
2. Fulton — Trailer Winches — Installation and Operating Instructions
3. etrailer — Hand Winches — Selection Guide
4. GOODIN — GD-C1200 — 1,200 lb Hand Winch with Cable
5. GOODIN — GD-C2000 — 2,000 lb Two-Speed Hand Winch with Cable
6. West Marine — Selecting a Trailer Winch
