手動ウインチにはどれだけの能力が必要か：ボート積載の牽引力と減速比を選ぶ
本稿の内容
装備を含む満載状態のボート重量が3,000 lbあるとします。
それなら、トレーラー用ウインチにも3,000 lbの能力が必要なのでしょうか。
必ずしもそうではありません。
ただし、一般的な選定目安が「ボート重量の約半分」だからといって、1,500 lbのウインチで必ず足りるという意味でもありません。
ボート重量は、あくまで最初の情報です。

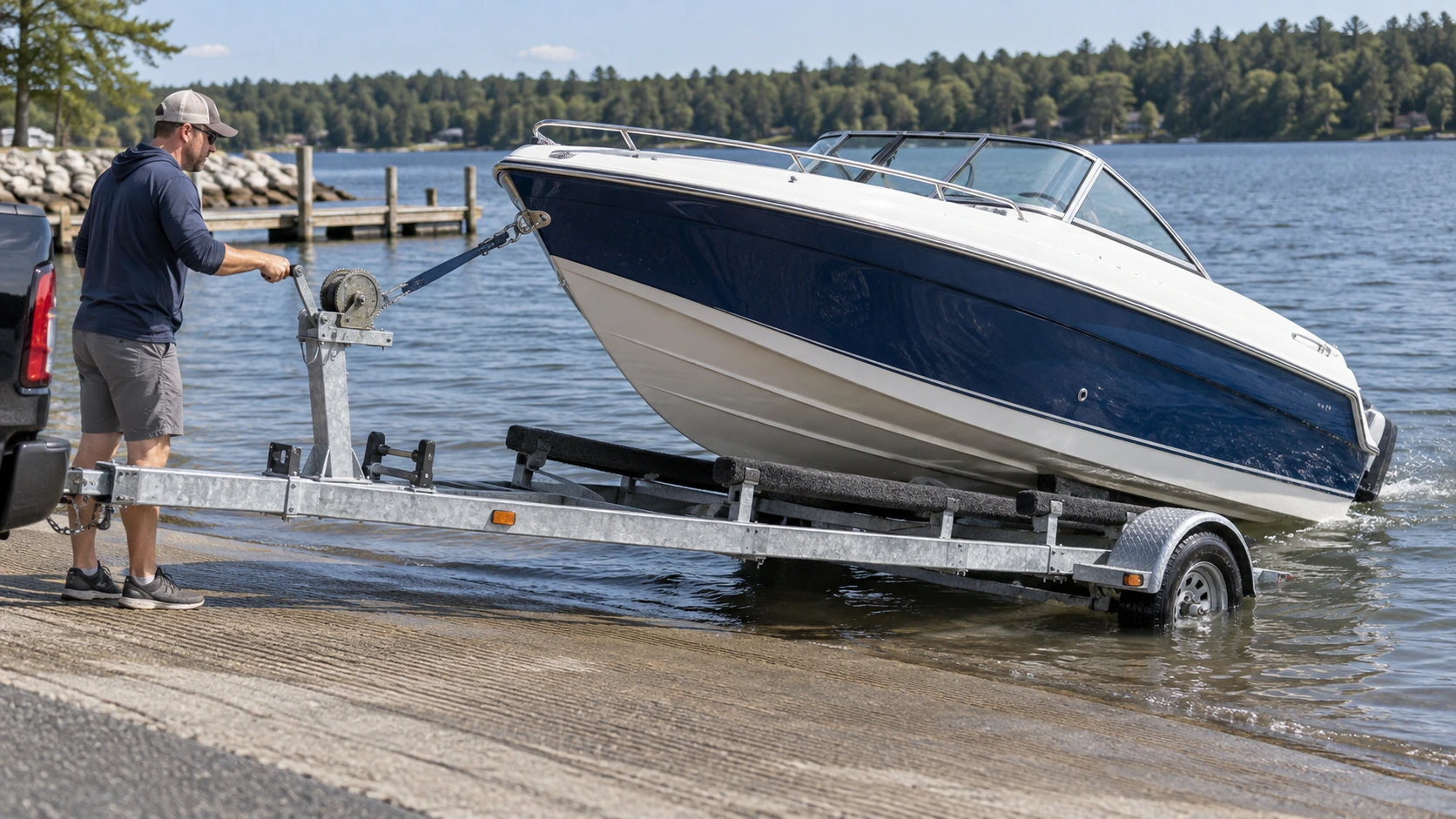

手動ウインチは通常、ボート全体を垂直に吊り上げるわけではありません。傾斜したスロープ上のトレーラーに沿って引き寄せます。その際、ローラー、バンク、浮力、摩擦によって、実際にロープやベルトにかかる抵抗が決まります。
条件が変われば、同じ3,000 lbのボートでも必要な牽引力は大きく変わります。
そのため、現在のボートトレーラー用ウインチの選定資料は、ボート重量以外の条件も重視しています。Fultonは満載重量の半分を一般的な出発点としつつ、浅い水深や急なスロープでの引き上げには、より大きな能力を推奨しています。etrailerもローラー、木製バンク、牽引距離、スロープ条件に応じて目安を変えています。[1] [3]
したがって、調達時に問うべきことは、単に次の質問ではありません。
「ボートはどのくらい重いか」
本当に必要な質問は、次のものです。
「この積載システムが必要とする最大牽引力はいくらか。そのときのドラム巻層条件は何か。そして、その力を繰り返し出すために、どの減速比が適しているか」
ウインチが実際に満たすべき仕様は、こちらです。
選定の指針であり、モデルの適合承認ではありません。最大牽引力、巻層別定格、承認ライン、取付けをメーカーに確認してください。
ボート重量から実際の牽引力へ
最初に確定すべき数値がボート重量であることは変わりません。
通常船内に残る装備を含め、回収時に想定される満載重量を使います。
- ボート本体
- エンジン
- 燃料
- バッテリー
- 常設機器
- 通常積載する船内用品
Fultonのトレーラー用ウインチのカタログも、エンジン、燃料、装備を含む最大ボート重量を初期選定の基準としています。[1]
本稿では、仮想例として次の満載重量を考えます。
3,000 lb
この数値は、用途のおおよその規模を示します。
しかし、まだ必要なウインチ能力を示してはいません。
同じ3,000 lbのボートでも、一方が緩やかなスロープで自由に回るローラー上を移動し、もう一方が急なスロープで濡れたカーペット付きバンク上を数フィート引きずられるなら、ウインチにかかる負荷は大きく異なります。
牽引力を決めるものは何か
必要牽引力とは、ボートをトレーラー上の最終位置まで動かし続けるために、ウインチがベルトやワイヤーロープを通じて発生させる力です。
概念的には、複数の抵抗から構成されます。
必要牽引力 ≈ 傾斜に伴う抵抗 + トレーラー支持部の抵抗 + その他の機械損失
特に重要な用途条件は次のとおりです。
- スロープ角度
- ローラーまたはバンクの抵抗
- ボートのどれだけがまだ水に支えられているか
- 実際にウインチで引く距離
- バウアイとウインチの位置合わせ
- ドラム上の巻取り層の増加
- 積載途中で発生する異常な抵抗
巻層の増加は、外部抵抗そのものではなく、ウインチが出せる能力を変えます。異常な抵抗が発生したら、無理に所定位置へ引き込まず、停止して原因を確認してください。
だからこそ、能力ラベルを単純に「最大ボート重量」と読み替えることはできません。

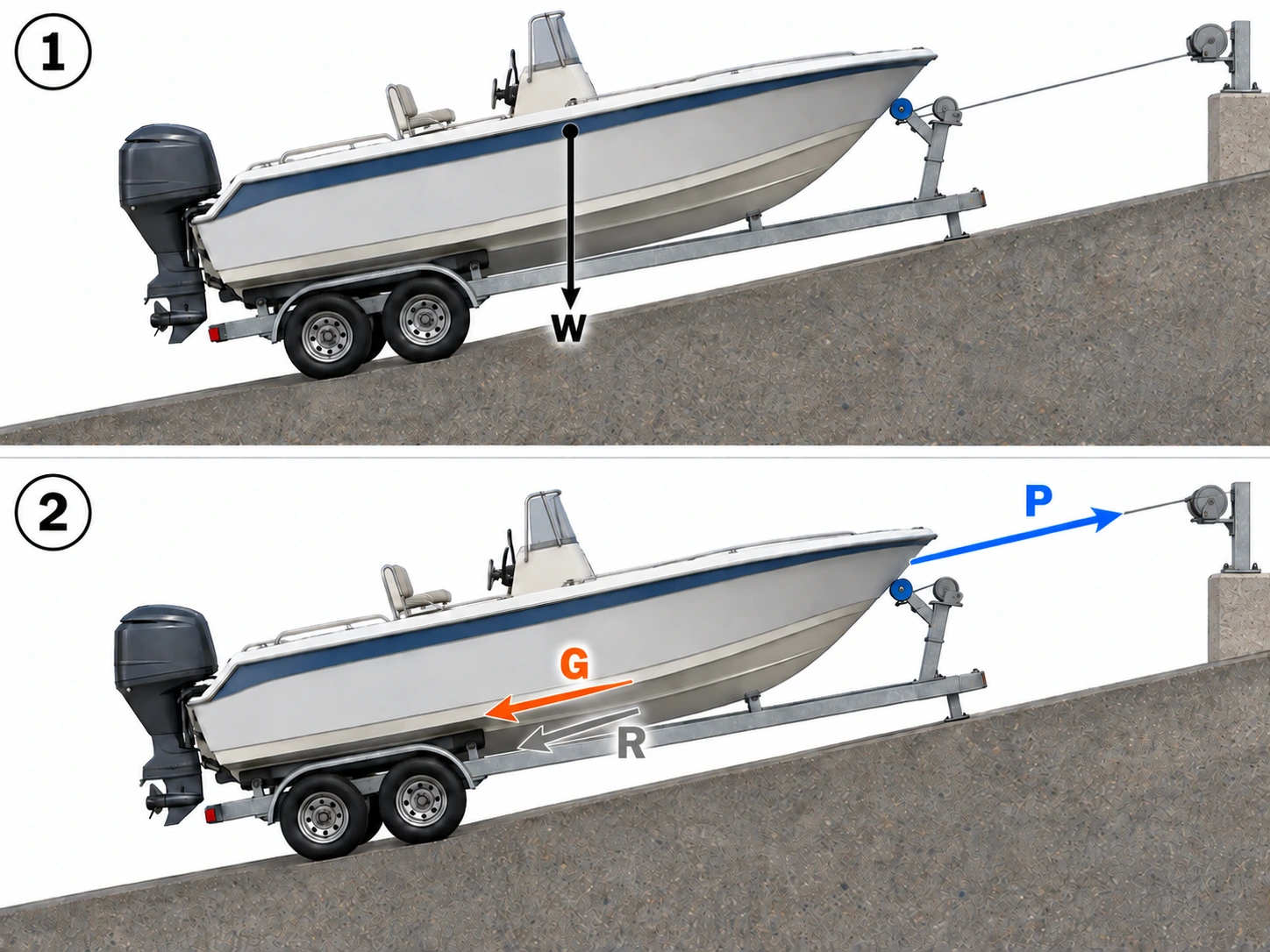

勾配が重力成分を変える
水平面では、重力が傾斜面と同じようにボートをトレーラー後方へ引き戻すことはありません。
スロープ角度が大きくなるほど、ウインチが対抗すべき重量の斜面方向成分は大きくなります。
Fultonとetrailerが、厳しいスロープ条件ほど大きな能力を推奨するのはこのためです。たとえばFultonは、通常の初期選定では満載重量を二で割り、浅い水深または急なスロープが想定される場合は除数を1.5に変更しています。[1]
満載重量3,000 lbなら、この二種類の初期計算は次のようになります。
| 初期選定条件 | 計算 | 能力の初期目安 |
|---|---|---|
| Fultonの一般的な出発点 | 3,000 ÷ 2 | 1,500 lb |
| 浅い水深／急なスロープ | 3,000 ÷ 1.5 | 2,000 lb |
これらの数値は役に立ちます。
しかし、次のような普遍的なルールに置き換えてはいけません。
3,000 lbのボートには必ず1,500 lbのウインチが必要である。
別の資料では、異なる前提を採用しています。etrailerは、良好なローラーと短い牽引距離なら、ボート重量とウインチ能力の比をおおむね3:1とできる場合がある一方、木製バンク上の長い牽引では1:1に近づくと説明しています。[3]
West Marineも別の初期選定方法を用い、バンク摩擦やスロープの厳しさが増すほど大きな能力を推奨しています。[6]
重要なのは、どれか一つの比率だけが正しいということではありません。
重量比は用途条件に依存する経験的な目安であり、実際の回収条件を把握する代わりにはならないということです。

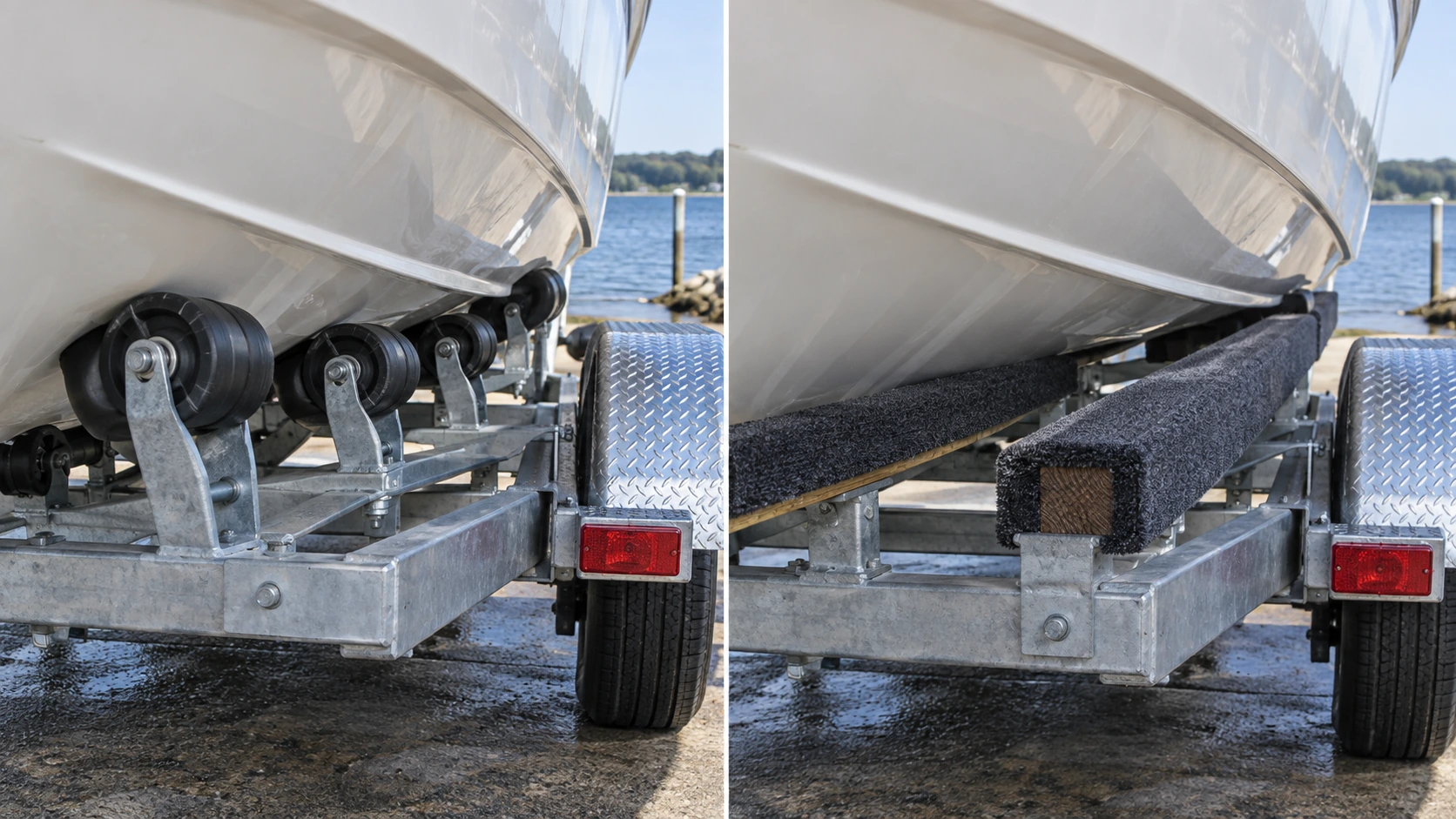

ローラー・バンク・負荷牽引距離
トレーラーの支持方式は、最も重要な入力条件の一つです。
ローラー式トレーラー
正常に機能するローラーでは、比較的小さな転がり抵抗で船体を移動できます。
積載の後半まで浮力でかなり支えられ、その後も自由に回るローラー上を短い距離だけ移動するボートなら、必要牽引力は総重量を大きく下回ることがあります。
良好なローラー支持の場合に、重量に対して小さめのウインチを認める選定資料があるのはこのためです。[3]
カーペット付きバンク
カーペットで覆った木製バンクでは、転がり抵抗ではなく滑り摩擦が生じます。
トレーラーを十分に水へ入れられず、バンクに沿って長い距離を引きずる必要があるなら、抵抗は大きく増える可能性があります。
この条件で、良好なローラーを前提とする有利な重量比を使うと、能力不足のウインチを選ぶおそれがあります。
したがって、購入条件にはまず次を記録します。
ローラー式か、バンク式か。
ただし、それだけでは不十分です。
ローラーの損傷、位置ずれ、バンクへの大きな荷重によって実際の抵抗は変わるため、各部品の状態も記録する必要があります。
牽引距離も重要
二隻のボートが、どちらも最大1,500 lbの牽引力を必要とするとします。
一方は最後の3 ftだけを引けば足ります。
もう一方は15 ft引く必要があります。
必要な最大定格能力は似ていても、作業者の負担は同じではありません。
手動で引く距離が長いほど、次の要素が増えます。
- ハンドルの回転数
- 作業者が繰り返す力仕事
- ドラムに巻き取られる量
- 位置ずれが起きる機会
- 減速比選定の重要性
ここで、能力選定と減速比選定が重なり始めます。
必要な力を技術的には出せるウインチでも、通常の回収のたびに長く、遅く、重いハンドル操作が必要なら、適切な仕様とはいえないことがあります。
作動能力と破断力を区別する
ウインチ仕様を比較するとき、この区別は特に重要です。
GOODINのGD-C1200ワイヤー式ウインチには、現在次の値が公開されています。
- 定格能力：1,200 lb
- 破断力：1,800 lb
- 減速比：4:1
- ワイヤー：4.5 mm × 8 m [4]
GD-C2000の公開値は次のとおりです。
- 定格能力：2,000 lb
- 破断力：3,000 lb
- 減速比：4:1 / 8:1
- ワイヤー：4.8 mm × 10 m [5]
GD-C2000の破断力3,000 lbという値は、通常作業で3,000 lbのライン荷重を引いてよいという意味ではありません。
GOODIN自身の製品情報も、定格能力2,000 lbと破断力3,000 lbを区別し、破断力は通常の作動能力ではないとしています。[5]
1,200 lbモデルも同様です。破断力1,800 lbという仕様は、公表された1,200 lbの定格に代わるものではありません。[4]
ここから、製品選定の簡単な原則が得られます。
メーカーの作動定格を使って選ぶこと。破断力から用途能力を決めないこと。
破断強度は別の限界を表しています。
日常的に使える余剰能力ではありません。
作業中の巻層で能力を確認する
さらに別の確認事項があります。
能力値が十分に役立つのは、メーカーがどの条件で定義しているかを購入者が知っている場合です。
ウインチでは、ベルト、ロープ、ワイヤーが巻き重なるほどドラム有効半径が大きくなるため、この条件が特に重要です。
Fultonは、推奨するロープ、ベルト、ワイヤーのドラム第一層を定格条件とすることを明記し、追加の巻層による能力低下も規定しています。[2]
他のウインチ資料にも同じ機械的傾向が示されています。最大牽引能力は第一層付近で得られ、有効半径の増加とともに低下します。[1]

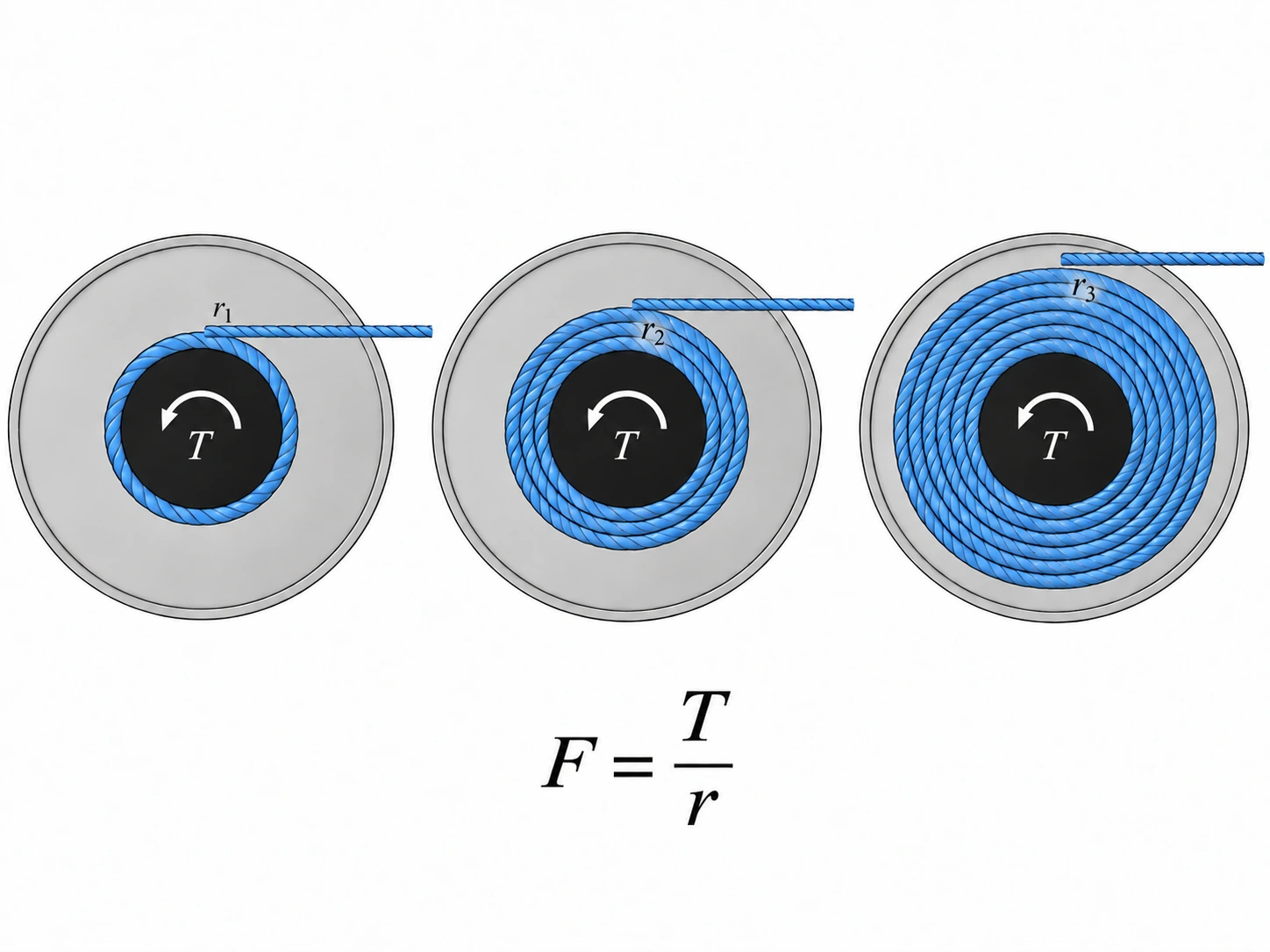

巻層が増えるとなぜ能力が落ちるか
ドラムを、てこのように考えてください。
巻層が一層だけなら、ラインはドラム中心の近くで作用します。
層が増えるにつれて、有効直径は大きくなります。
歯車比は変わっていませんが、同じライン力をより大きな半径で出す必要が生じます。
したがって、ドラムで利用できるトルクが一定なら、利用可能な牽引力は低下します。これはウインチ能力の変化であり、ボート側の抵抗が自動的に増えるという意味ではありません。
ボート積載では、次の重要な組み合わせが起こり得ます。
- 回収開始時には、ドラム上の巻取り量が比較的少ない。
- バウストップへ近づくにつれて、巻取り量が増える。
- 同時に、水ではなくトレーラーに支えられる船体の割合も増える。
トレーラーとスロープの形状によっては、最も厳しい牽引区間が、ドラム上の巻取り量も増えた後半に現れる可能性があります。
最初のハンドル操作だけでなく、積載サイクル全体を考える必要があるのはこのためです。
他社の低減率をGOODINへ流用しない
Fultonは自社製品用の能力低減方法を定めています。etrailerも巻層別の能力低下例を掲載しています。[1] [3]
これらの割合を、そのままGOODINのウインチに適用してはいけません。
ドラム直径、ラインの太さ、ウインチ形状は製品ごとに異なる可能性があります。
現在のGD-C1200とGD-C2000の公開ページには定格能力が記載されていますが、掲載仕様だけでは正確な基準巻層や、モデル固有の巻層別能力表は確定できません。[4] [5]
OEMや販売会社の選定では、これは供給者への確認事項になります。
定格能力はどの巻層で定められており、ワイヤーやベルトが巻き重なると牽引力はどのように低減するのか。
すべての2,000 lbウインチが、回収のどの段階でも2,000 lbを出せると考えるより、この質問のほうが有用です。
積載サイクルに減速比を合わせる
能力が答えるのは、次の質問です。
定格の範囲内で必要牽引力を出せるか。
減速比が答えるのは、別の質問です。
その力を出すとき、作業者はどれだけの機械的利得と巻取り速度を得られるか。
GOODINのGD-C1200は、4:1の単一減速比を採用しています。[4]
GD-C2000は、4:1と8:1の二速構成です。[5]
4:1：ドラム回転が速く、機械的利得は小さい
同じハンドル回転速度なら、4:1は8:1よりドラムを速く回します。公称比では、ドラム一回転に対してハンドルをそれぞれ4回または8回転させることを意味します。
抵抗が小さいときは、ラインを速く巻き取れる利点があります。
典型的には次の場面です。
- ラインのたるみを取る。
- ボートがまだ十分に浮力で支えられている回収初期。
- 軽い負荷のローラートレーラー。
- ライン張力が高くない位置調整。
ただし、数値の小さい減速比は8:1より機械的利得が小さくなります。
8:1：機械的利得が大きく、巻取りは遅い
8:1では、同じドラム回転数に対してハンドルをより多く回す必要があります。
その代わり、大きな機械的利得が得られます。
積載サイクルの厳しい区間で抵抗が増えたとき、低速側が役立ちます。

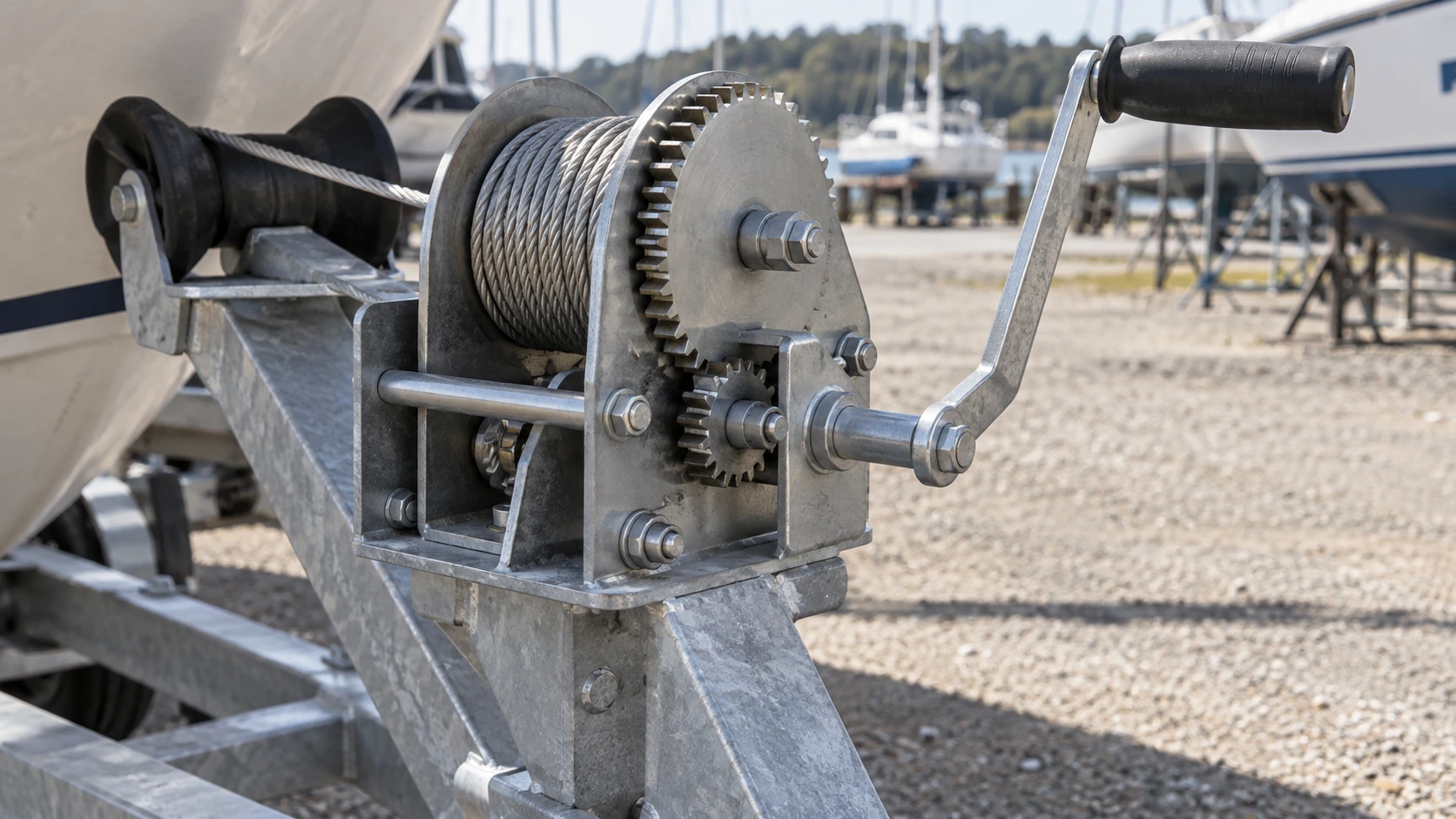

GOODINもGD-C2000の二つの比率を同様に説明しています。抵抗が小さいときは4:1で速く巻き取り、抵抗が増すと8:1で速度と引き換えに大きな機械的利得を得ます。[5]
これが二速手動ウインチの本当の価値です。
別の定格能力が追加されるわけではありません。
同じウインチに対して、作業者が二通りの入力方法を選べるということです。
減速比だけで操作力を求めない
次のように言いたくなるかもしれません。
8:1のウインチなら、4:1のちょうど半分の力で操作できる。
その結論は単純化しすぎです。
実際のハンドル力には、次も影響します。
- ハンドル長さ
- ドラム有効半径
- 現在の巻層
- 歯車効率
- 軸受またはブッシュの摩擦
- その他の機械損失
GOODINはGD-C2000の減速比を公開していますが、正確なハンドル力を求めるのに十分な変数は公開ページに掲載されていません。[5]
したがって、適切な調達上の結論は次のとおりです。
8:1は4:1より機械的利得が大きい。ただし正確な操作力は、減速比だけではなく、メーカーの性能データまたは用途試験で確認する。
同じボートの四つの条件
ここで、最初の質問により実用的に答えられます。
3,000 lbという重量だけから、一意の能力を選ぶことはできません。
同じボートについて、四つの異なる条件を考えます。
| 3,000 lbボートの積載条件 | 初期選定への示唆 | なお必要な確認 |
|---|---|---|
| 良好なローラー、十分な水深のある緩いスロープ、バウストップ近くまで浮かせ、最後だけ短く牽引 | 小さめの能力で足りる可能性。一部の資料では良好なローラー条件で約3:1の重量比を認める | 実際の最大牽引力、巻層低減、ライン長、定格条件 |
| 一般的なレジャー用スロープ、通常の距離、異常に大きな摩擦なし | 一般的な2:1の目安なら約1,500 lb | 実際のバンク／ローラー、スロープ、巻層、操作力 |
| 急なスロープ、浅い水深、または抵抗の大きいバンク | Fulton型の1.5:1の目安なら約2,000 lb | 厳しい巻層でも2,000 lbを使えるか、低速ギヤが適切か |
| 高摩擦バンク上の長距離牽引、または特に困難な回収 | 必要牽引力が2,000 lb級に近づく、または超える可能性 | 実際の最大牽引力を測定・確定。上位能力級または別方式が必要な場合あり |
この表から、GOODINの現行ラインアップを考えるうえで重要な区別が見えてきます。
良好なローラー条件では大きな重量比を使える場合があるからといって、3,000 lbのボートにGD-C1200が自動的に適するわけではありません。
逆に、必ずGD-C2000が必要というわけでもありません。
決めるのは用途条件です。
ただし、一般的な2:1の初期選定を使うなら、1,200 lbモデルは計算結果の1,500 lbを下回り、定格2,000 lbモデルが検討候補として残ります。同じ3,000 lbボートにFultonの厳しい条件向け目安を使っても、約2,000 lbになります。[1]
それでも、GD-C2000が適合すると証明されたわけではありません。
巻層での能力、積載抵抗、ライン仕様、取付けをさらに確認する必要があります。
六段階の選定手順
手順1：実際の満載重量を確定する
エンジン、燃料、バッテリー、装備を載せたまま回収するなら、乾燥船体重量を使わないでください。
記録事項：
想定最大回収重量：______ lb
手順2：スロープ条件を定義する
通常条件と、合理的に予想できる最悪条件を記録します。
次を含めます。
- 通常の勾配
- 想定される最大勾配
- 浅い水深で回収する可能性
- 該当する場合は潮位変動
複数の場所で使用するなら、最も容易なマリーナのスロープだけを基準に選ばないでください。
手順3：ローラーまたはバンクの抵抗を把握する
記録事項：
- ローラー
- カーペット付きバンク
- 合成材のバンク表面
- 複合支持方式
- おおよその状態
- 想定される位置合わせ
目的は、根拠のない摩擦係数を割り当てることではありません。
比較的自由な転がり条件なのか、抵抗の大きい滑り条件なのかを区別することです。
手順4：実際の牽引距離を確定する
荷重を受けながら、どれだけ巻き取る必要がありますか。
通常、最終位置の近くまで浮かせられるなら、実際にウインチで引く区間は短いかもしれません。
トレーラーのほぼ全長をウインチ力で移動するなら、要求は大きく変わります。
記録事項：
最大負荷牽引距離：______ ft / m
これにより、ドラムに収納すべきライン量も決まります。
手順5：想定最大牽引力を確定する
この段階では、次を使います。
- メーカーの選定資料
- トレーラー／ボートOEMのデータ
- 入手できる場合は積載時の実測値
- 適切に検証された工学計算
一般的な重量比は、製品の能力級を絞り込むのに利用できます。
ただし、定格限界に近い用途では、実際の適合確認に代わるものではありません。
手順6：変速構成を選ぶ
必要能力級が分かったら、単一の減速比で全工程を許容できる操作力に収められるかを判断します。
負荷が中程度で距離も管理しやすいなら、4:1の単速製品が適する場合があります。
同じ積載サイクルに次の両方がある場合、二速構成の価値は高まります。
- 速度が重要な、低抵抗の長い区間
- 機械的利得が重要な、高抵抗の区間
これが、GOODINの現行1,200 lb単速級と2,000 lb・二速級の違いです。[4] [5]
能力が足りても二速が役立つ理由
ウインチの定格が、想定最大牽引力を安全にカバーしているとします。
それでも、全工程を不必要に遅い比率で回す必要がある、または速い比率で無理な力を要するなら、仕様は適切でない可能性があります。
二速ウインチは、この作業条件の変化に対応します。
GOODINのGD-C2000では：
4:1
→ 小さい抵抗に対して速く巻き取る。
8:1
→ 大きな機械的利得で、ゆっくり巻き取る。[5]
ボートトレーラーでは一回の回収中に抵抗が変わるため、特に意味があります。
引き始めは比較的軽いかもしれません。
バンク上をバウストップへ近づける最後の区間は、より重くなる可能性があります。
単に次のように言うより、こちらのほうが二速を指定する理由として適切です。
二速ウインチは重いボート向けである。
本当の利点は、工程中に変化するライン荷重への対応力です。
変速はモデル固有の手順に従い、荷重を制御し、選択した駆動部が完全に噛み合った状態で行ってください。ラチェットがあることは、自動荷重保持ブレーキの証明ではありません。荷重を受けたドラムを自由回転させないでください。
ラインと荷重経路全体を指定する
能力と減速比に目が向きがちですが、ラインは実際のウインチ台からボートまで届かなければなりません。
GOODINが現在公開している仕様は次のとおりです。
| モデル | 定格能力 | ライン | 長さ | 減速比 |
|---|---|---|---|---|
| GD-C1200 | 1,200 lb | 4.5 mmワイヤー | 8 m | 4:1 |
| GD-C2000 | 2,000 lb | 4.8 mmワイヤー | 10 m | 4:1 / 8:1 |
GOODINには1,200 lb級と2,000 lb級のベルト式もあります。現行情報では、GD-S2000は定格2,000 lbと4:1 / 8:1を共有しますが、GD-C2000の10 mワイヤーではなく8 mのウェブベルトを使用します。[4] [5]
長ければ自動的に良いわけではありません。
最大負荷区間で余分なラインが多く残っていると、有効半径の増加が牽引能力に不利に働く場合があります。
メーカー指定の最小巻数を残しつつ、トレーラー形状に必要な長さの承認済みラインを指定してください。理論的な能力向上のために必要巻数を減らしたり、承認済みラインを切り詰めたり、ドラムを過充填したりしてはいけません。
ワイヤーとベルトは別に判断する
2,000 lbのワイヤー式と2,000 lbのベルト式は、同じ能力級でも点検や取扱い条件が異なります。
ワイヤーロープでは次に注意します。
- 素線切れ
- キンク
- つぶれ
- 腐食
- 引回し
- ドラムへの巻き方
ウェブベルトでは次に注意します。
- 切れ
- 摩耗
- 縁の損傷
- 縫い目の損傷
- ねじれ
- 環境による劣化
GOODINも、ライン材質を外観だけの違いとは扱わず、Cシリーズのワイヤー式とSシリーズのベルト式をこうした観点で区別しています。[5]
本稿で、一方が常に優れていると結論づける必要はありません。
選定上の質問はシンプルです。
どの承認済み牽引媒体が、ウインチ、トレーラー形状、環境、点検方法に適合するか。
ウインチ台も同じ牽引力を受ける
正しい能力のウインチを選んでも、トレーラーのウインチ台が自動的に適合するわけではありません。
大きな牽引力を出す場合、力は次の経路で伝わります。
バウアイ → フック → ライン → ドラム → ウインチフレーム → 取付けボルト → ウインチ台 → トレーラー構造
GOODINの現行資料も、取付け構造は過大なたわみや移動なしに想定牽引力を支える必要があるとしています。[5]
したがって、1,200 lbから2,000 lbへ交換する購入者は、ボルト配置だけを確認してはいけません。
次を確認します。
- 取付け穴の形状・配置
- ウインチ台の構造
- 締結部品の仕様
- ワイヤー／ベルトの位置合わせ
- ハンドルのクリアランス
- バウアイの位置合わせ
不適切な台に高能力ウインチを取り付けても、高能力の積載システムにはなりません。
能力ラベルを調達仕様へ変える
見積依頼の前に、次の表を使ってください。
| 選定項目 | 購入者が確定する内容 | 供給者が確認する内容 |
|---|---|---|
| 満載ボート重量 | ボート＋エンジン＋燃料＋通常装備 | 提案モデルの用途適合性 |
| スロープ条件 | 通常・最悪の勾配／浅い水深 | 公開された選定制限や用途指針 |
| トレーラー支持部 | ローラー、バンク、または複合 | 推奨能力が特定の支持条件を前提とするか |
| 負荷牽引距離 | 実際に引く最大距離 | 必要なライン長とドラム適合性 |
| 想定最大牽引力 | 用途推定、試験値、OEM要求 | 定格作動能力 |
| 定格の基準 | — | 第一層またはその他の規定巻層条件 |
| 巻層の影響 | 最大負荷区間の層数 | モデル固有の巻層別能力低減 |
| 変速要求 | 希望する操作力と回収速度 | 減速比と操作手順 |
| 牽引媒体 | ワイヤーまたはベルトの要求 | 承認形式、寸法、交換仕様 |
| 取付け | 台の寸法と使用可能な面積 | 穴配置、締結部品、設置条件 |
| 使用頻度 | 時々／頻繁／商用サイクル | 適切な使用頻度・負荷条件 |
| 環境 | 淡水／海水／保管中の曝露 | 表面処理・防食仕様 |
| 安全上の用途範囲 | 積載・牽引用途 | 牽引専用か、禁止用途は何か |
「2,000 lb能力」について聞くこと
法人調達では、「2,000 lb手動ウインチ」だけでは仕様が不十分です。
供給者への有用な問い合わせには、次を含めます。
- 2,000 lbは定格作動能力、定格ライン牽引力、それとも別の定義か。
- その定格はどの巻層で定められているか。
- 第二層、第三層、それ以降の許容牽引力はいくらか。
- 定格は付属ワイヤーまたはベルトで適用されるか。
- 承認されたライン寸法と最大長さは何か。
- 利用できる減速比は何か。
- 公開性能はどのハンドル長さで測定したものか。
- 操作力または性能曲線はあるか。
- どの取付け構造と締結部品が必要か。
- 牽引専用定格か、それとも吊上げ・荷重制御について別途文書化された承認があるか。
- どの保証荷重試験または製造検査基準を適用するか。
- 海洋用途ではどの環境・防食仕様を適用するか。
これらの質問により、カタログの能力値が実際の調達仕様に変わります。
GOODINの視点：最大牽引条件を指定する
ボートトレーラー用手動ウインチの見積依頼で、最も有用なのは次の書き方ではありません。
ボート重量：3,000 lb。ウインチを推薦してください。
より良い仕様は次のようになります。
満載重量は3,000 lbです。トレーラーはカーペット付きバンクを使用し、規定の最大勾配までのスロープで回収します。負荷をかけた牽引距離は約X ftになる可能性があり、想定最大牽引力は該当巻層での定格内に収まる必要があります。回収中に抵抗が変わるため、手動二速構成を希望します。
これなら、供給者は実際の用途を評価するために十分な情報を得られます。
GOODINの現行ラインアップでは、GD-C1200は定格1,200 lb・単速4:1、GD-C2000は定格2,000 lb・4:1 / 8:1の二速です。破断力として1,800 lbと3,000 lbも別途公開されていますが、通常の作動能力ではありません。[4] [5]
3,000 lbというボート重量だけでは、正しいモデルを選べません。
条件が良ければ、比較的小さな牽引力で足りる場合があります。
同じボートでも、急なスロープで高摩擦バンク上を長距離移動するなら、より大きな能力級が必要になります。
また、該当巻層条件で計算・実測した最大牽引力が2,000 lbを超えるなら、公表破断力が3,000 lbだからという理由で、2,000 lbのGOODINモデルを無理に適用してはいけません。
ここから調達の中心原則が得られます。
想定最大作動牽引力からウインチを選び、その力が工程中にどう変わるかから減速比を選ぶ。
ボート重量は計算の出発点です。
終点ではありません。
GOODINへお問い合わせの際は、積載条件、必要牽引力、取付け詳細をお知らせください。
最終選定チェックリスト
ボートトレーラー用手動ウインチを承認する前に、次を確認してください。
- 乾燥船体重量ではなく満載重量。
- 通常および想定最悪のスロープ条件。
- ローラー式かバンク式か。
- 実際の負荷牽引距離。
- 想定最大牽引力。
- メーカーによる定格能力／定格牽引力の正確な定義。
- 定格が適用される巻層。
- 巻層増加に伴う能力低減。
- 必要なワイヤーまたはベルトの長さと種類。
- 単速と二速のどちらが工程に適するか。
- 利用可能な正確な減速比。
- ウインチ台と取付けの適合性。
- ハンドルのクリアランス。
- 海洋環境と防食の要求。
- 定格作動能力と破断力の違い。
これらが分かれば、ラベル上の単一数値ではなく、用途条件からウインチを選べます。
安全上の範囲：本稿はボートの積載・牽引を対象とし、人員の吊上げや吊り荷を対象としません。牽引定格から吊上げ承認を推定しないでください。ウインチは輸送用固縛具ではありません。ボートおよびトレーラーメーカーが指定する独立した固定具を使用してください。
出典・関連資料
メーカー資料は対象製品と条件に適用されます。Fultonカタログはメーカー刊行物の保存版です。販売店の目安は各社の前提を示すもので、普遍的な設計基準ではありません。未確認の巻層低減率をGOODINに適用していません。
- Fulton — Trailer Catalog — Trailer Winch Selection (archived manufacturer catalog)
- Fulton — Trailer Winches — Installation and Operating Instructions
- etrailer — Hand Winches — Selection Guide
- GOODIN — GD-C1200 — 1,200 lb Hand Winch with Cable
- GOODIN — GD-C2000 — 2,000 lb Two-Speed Hand Winch with Cable
- West Marine — Selecting a Trailer Winch
ボートトレーラー用ウインチのベルトとワイヤー：どちらを選び、どう適合を確認するか
Aフレーム中央取付式と側面取付式：混み合うドローバーに適したトレーラージャッキは？
関連記事
