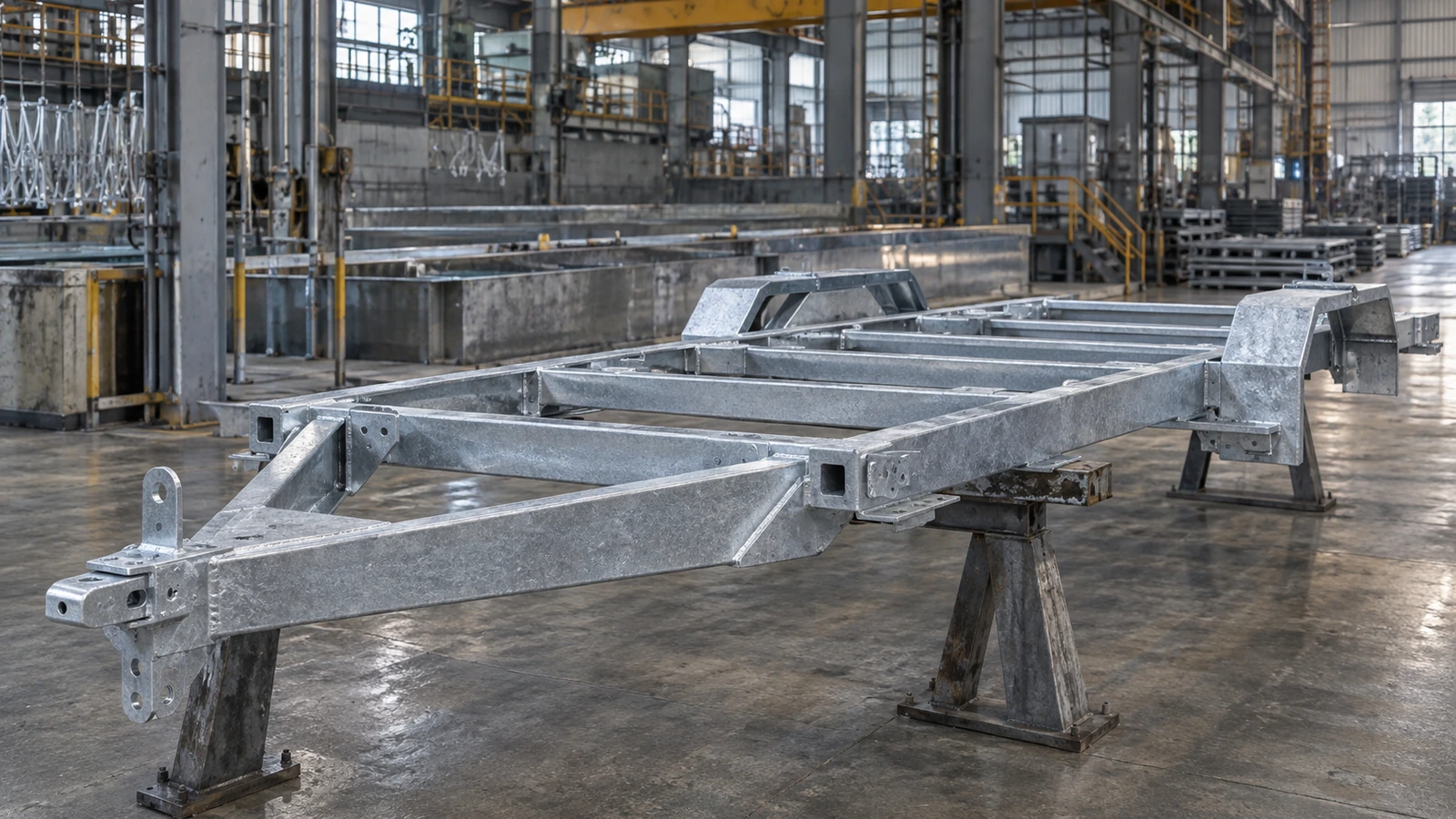

Более прочная сталь не гарантирует лучший прицеп: какие изменения конструкции скрываются за переходом на высокопрочные марки

Инженерный обзор, а не разрешение на изменение конструкции, рекомендация по толщине или аттестованная технология сварки.

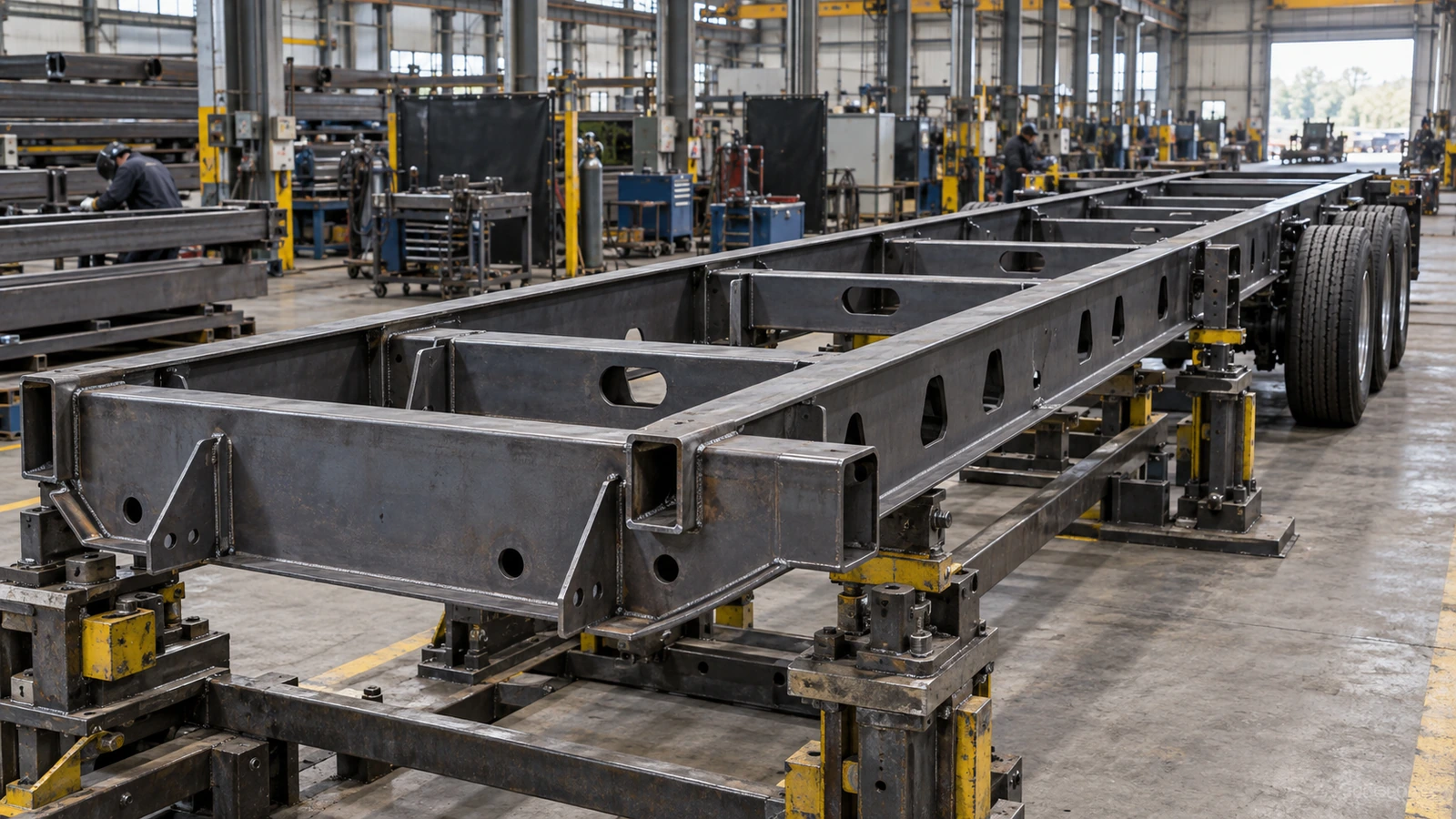

Предел текучести — не жесткость

Сталь класса 700 МПа имеет примерно вдвое больший предел текучести, чем сталь класса 350 МПа, но не вдвое большую упругую жесткость. Модуль Юнга обычных и высокопрочных конструкционных сталей практически одинаков. SSAB прямо связывает изгибную жесткость рамы прежде всего с геометрией сечения.[2]

Предел текучести показывает начало необратимого деформирования. Жесткость определяет, насколько конструкция переместится под нагрузкой до этого состояния. Рама может оставаться упругой, но ее прогиб уже будет мешать работе платформы, аппарелей, дверей, сцепного устройства, подвески или навесного оборудования. Проверки прочности недостаточно для проверки функции.

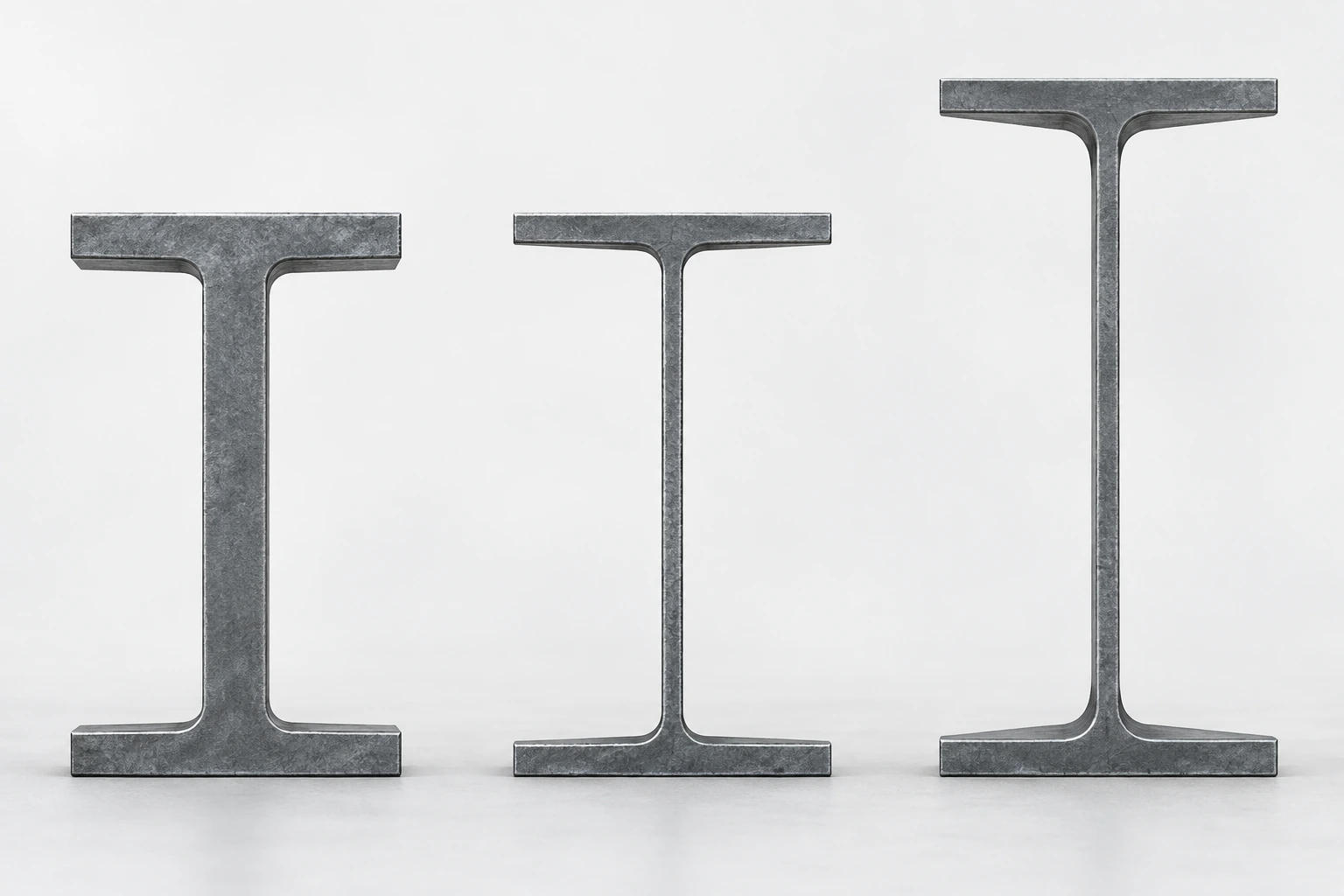

Геометрия должна компенсировать уменьшение толщины

Основная величина для изгибной жесткости:

EI

Здесь E — модуль Юнга, I — момент инерции площади сечения. Если E практически неизменен, управлять нужно величиной I. Можно менять высоту балки, распределение материала между полками и стенкой, ширину полок, форму профиля и сечение вдоль длины. Однако увеличение ширины полки или высоты стенки тоже ограничивается устойчивостью.

В сравнении SSAB один вариант из Strenx 700MC был примерно на 36% легче исходного, но сохранял лишь около 66% момента инерции. Другой, с измененной геометрией, снижал массу примерно на 30% и возвращал момент инерции почти к исходному уровню.[1] Это конкретные расчетные варианты, а не гарантии для произвольных сечений.

Материал в двух облегченных решениях одинаков, поведение различается. Новая балка не обязана выглядеть как более тонкая копия старой. Замена материала и улучшение конструкции — не одно и то же.

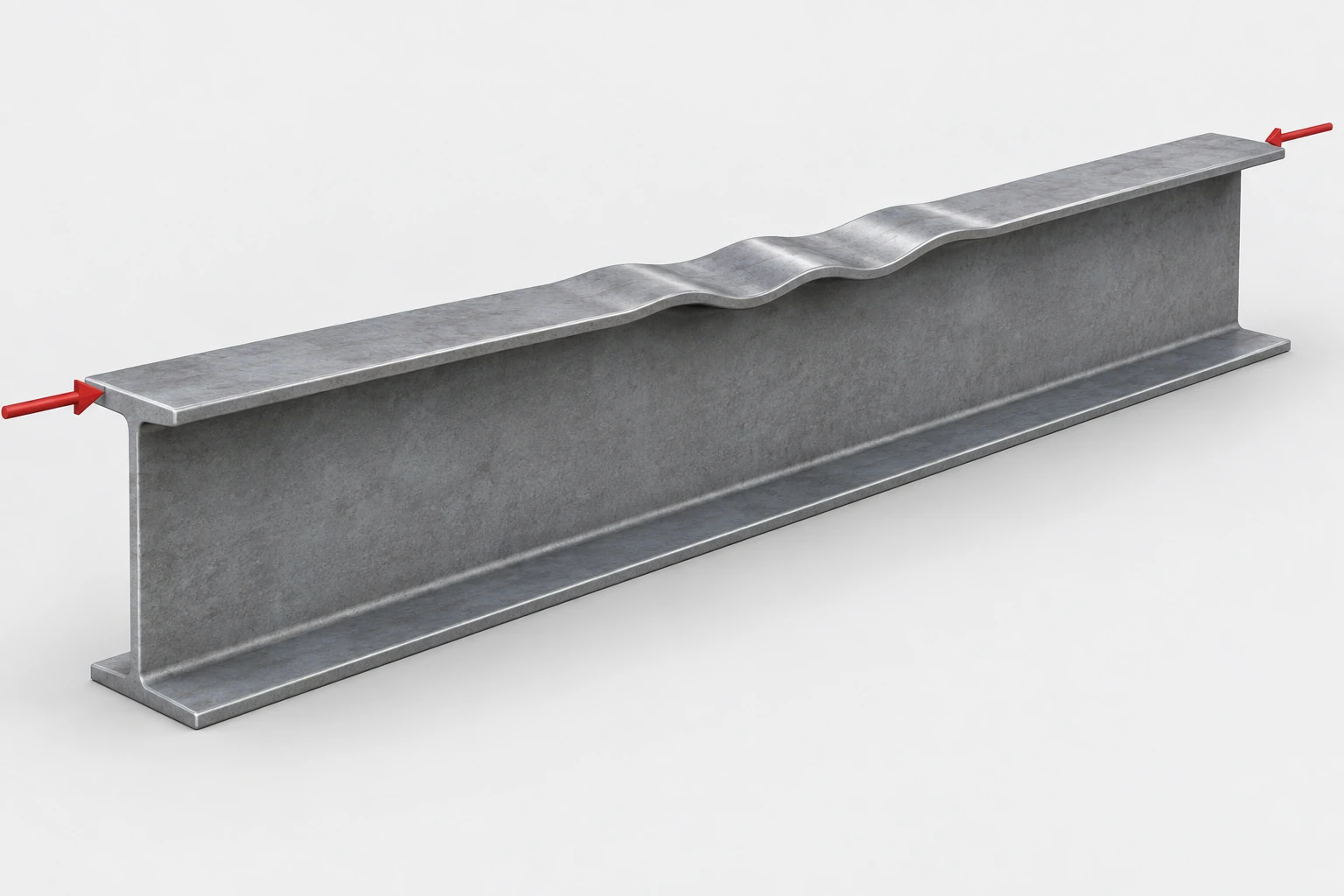

Уменьшение толщины меняет определяющий предельный режим

Толщина влияет на устойчивость стенок, полок и плоских элементов. Сжатая пластина может локально выпучиться до того, как материал реализует свой предел текучести. Важен не только класс стали, но и отношение неподкрепленной ширины к толщине:

b/t

При неизменной ширине уменьшение t повышает гибкость пластинчатого элемента. В тонкостенных высокопрочных балках местная потеря устойчивости полки или стенки может ограничить использование дополнительной прочности.[2] [3]

Для идеализированной упругой пластины при прочих равных критическое напряжение зависит от толщины и ширины следующим образом:

σcr ∝ (t/b)²

(2/3)² ≈ 0.44

Переход с 3 на 2 мм дает около 44% прежнего критического напряжения в такой модели. Здесь зафиксированы модуль Юнга, коэффициент Пуассона, неподкрепленная ширина и условия, определяющие коэффициент потери устойчивости. Это не означает 44% грузоподъемности, предельной несущей способности или усталостного ресурса прицепа. Реальный расчет учитывает начальные несовершенства, остаточные напряжения, закрепление и применимый метод проверки.

Слабое место перемещается

После повышения прочности ограничением могут стать прогиб, местная потеря устойчивости, сдвиговая устойчивость стенки, кручение, усталость сварного узла или местная деформация в точке приложения силы.[4] Материал не стал хуже — изменился определяющий режим.

Если условное сечение теряет устойчивость при напряжении 600 МПа, переход с предела текучести 700 на 900 МПа сам по себе не позволит использовать дополнительные 200 МПа. Сначала нужно изменить конструкцию. Поэтому выбор максимального числа в сертификате не заменяет проверку всей системы.

Усталость, передача нагрузки и качество кромок

Прицеп испытывает повторяющиеся изгиб, кручение, торможение, дорожные колебания и циклы погрузки. Более прочный гладкий основной металл может иметь лучшие усталостные характеристики. В сварном соединении этот эффект ограничен: важны переход у границы шва, концентрация напряжений, остаточные напряжения и исходные несовершенства.[5]

При сопоставимой нагрузке и компоновке уменьшение толщины обычно повышает рабочие напряжения. Если сохранить прежнюю поперечную приварку усилителя или резкое окончание кронштейна, чувствительная деталь будет воспринимать больший размах напряжений. Основной металл стал прочнее, но геометрия соединения не улучшилась пропорционально.

Откуда приходит сила и куда она уходит

В облегченной конструкции необходимо внимательно рассматривать опоры подвески, стояночные опоры, поперечины, шкворневую зону, аппарели и гидравлическое оборудование. Где вводится сила? На каком расстоянии она распределяется? Достаточна ли местная жесткость? Нагружается полка, стенка или замкнутый профиль? Не создает ли усилитель резкий скачок жесткости и опасный поперечный шов?

SSAB связывает использование более высоких классов прочности с изменением балок, поперечин, способов соединения, количества ненужных швов, устойчивости и усталостных деталей.[15] Это значительно шире замены S355 на S700 в основной надписи чертежа.

Кромка становится частью усталостного расчета

В испытаниях Strenx 700MC SSAB сравнивает фрезерованные, лазерные и механически срезанные кромки. Результаты различаются. В руководстве рекомендуется удалять видимые трещиноподобные дефекты механически обработанной кромки и переносить начало и конец термического реза в менее напряженные зоны.[13]

Из этого не следует, что один способ резки обязателен всегда. Важно, какие дефекты остаются и какой цикл напряжений они воспринимают. В оптимизированной детали кромка может оказаться значительно ближе к усталостному пределу, чем в прежней тяжелой конструкции.

Используйте высокую прочность там, где она полезна

В типовом примере SSAB традиционная схема главных балок имеет ограничения по использованию прочности выше уровня Strenx 700MC. Для более высоких марок может понадобиться другая концепция рамы. Это не универсальный запрет на сталь 900 или 960 МПа: специальные прицепы и отдельные узлы могут эффективно ее использовать.[1]

Murray применяет Strenx 900MC в верхних полках гусачной части тяжелого низкорамного прицепа.[14] Здесь высокая прочность используется избирательно, а не как обязательная характеристика каждой детали. Другой участок может определяться усталостью, ударом, формуемостью, устойчивостью, сваркой или стоимостью.

Меньше деталей вместо тех же деталей меньшей толщины

Если сохранить все кронштейны, косынки, накладки и швы, сохранятся и прежние разрывы силового потока. Гнутый профиль иногда может заменить сварной узел, объединить несколько функций или убрать лишний усилитель. Сокращение числа деталей и соединений входит в подход к конструктивной оптимизации.[16]

Но сокращение количества деталей не является самостоятельной целью. Необходимо сохранить передачу нагрузки, доступ для сварки и контроля, ремонтопригодность и требования эксплуатации.

Для упругой жесткости при кручении геометрия часто важнее предела текучести. SSAB показывает влияние формы и расположения поперечин, а также пользу замкнутых сечений.[3] Если уменьшить толщину поперечин, не пересмотрев схему, рама может стать более податливой, хотя материал каждой детали формально прочнее.

Пружинение и формуемость меняют технологический маршрут

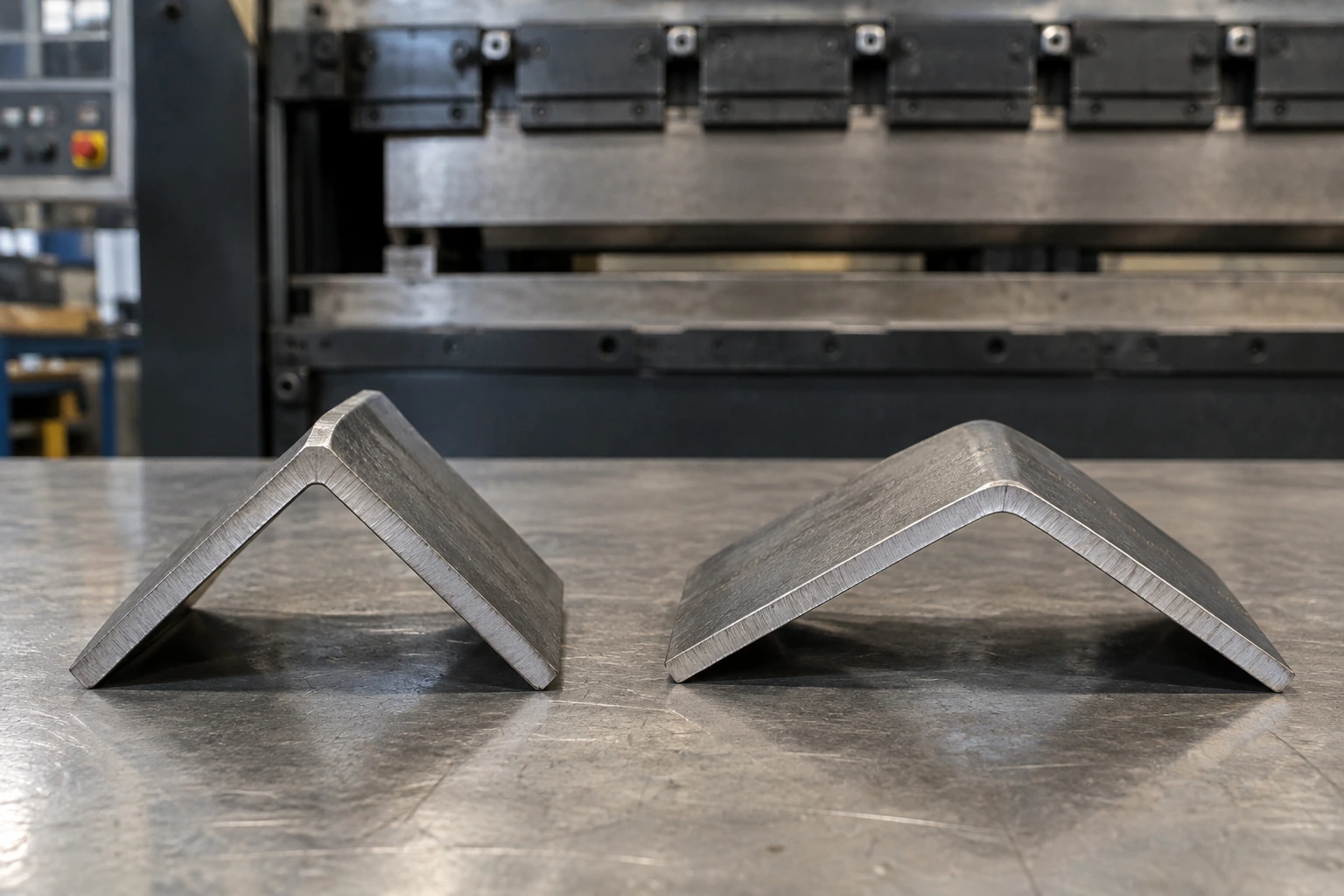

После смены материала завод должен воспроизвести новую геометрию. Пружинение возникает из-за восстановления упругой части деформации после снятия усилия гибки. По данным SSAB, оно обычно возрастает с прочностью стали и отношением ширины раскрытия матрицы к толщине листа.[7]

Прежние программы пресса, инструмент, припуски, отверстия, сборочные приспособления и положения робота могли быть настроены на старую сталь. После перехода на новую марку и толщину угол детали меняется. Небольшое отклонение создает зазор в сборке, оператор принудительно прижимает деталь, меняются сварка и остаточные деформации.

Поэтому цепочку нужно рассматривать целиком: более высокая прочность, другое пружинение, отклонение формы, нестабильный зазор, дополнительное усилие зажима, изменение шва и разброс геометрии. Гибка — часть конструктивного решения, а не второстепенная операция.

Класс прочности не определяет формуемость

Для Strenx 700MC D/E опубликованы минимальные внутренние радиусы при гибке на 90°: 0,8t, 1,2t или 1,6t в зависимости от диапазона толщины. Для указанных толщин Strenx 900MC значения составляют 3,0t или 3,5t.[8] [9] Эти данные относятся к конкретным продуктам и условиям, а не ко всем сталям 700 и 900 МПа.

В закупочной спецификации могут понадобиться минимальный радиус гиба, относительное удлинение, свойства кромки, допуск толщины, плоскостность, ударная вязкость, свариваемость, состояние поставки и стабильность между партиями. Нужный материал должен одновременно удовлетворять конструкции и реальному производственному маршруту.

Сварку и деформации тоже нужно пересматривать

Высокопрочные стали свариваемы, но процесс нельзя считать нейтральным. SSAB предупреждает, что чрезмерное тепловложение может снижать прочность и ударную вязкость сварного соединения. Допустимые условия зависят от материала, толщины и требуемых свойств.[10]

Самая прочная присадка также не всегда оптимальна. Для некоторых соединений допустим присадочный материал с меньшей прочностью, чем у основного металла, если это подтверждено нагрузкой и расчетом узла.[11] Это не разрешение произвольно заменять сварочные материалы. Необходимы требуемая несущая способность, вязкость, усталостные свойства и соответствующая технология.

Цель — не максимальный размер валика, максимальная прочность проволоки или максимальное тепловложение. Цель — безопасная передача усилий с сохранением приемлемой геометрии и свойств.

Стоимость сварочных деформаций возрастает

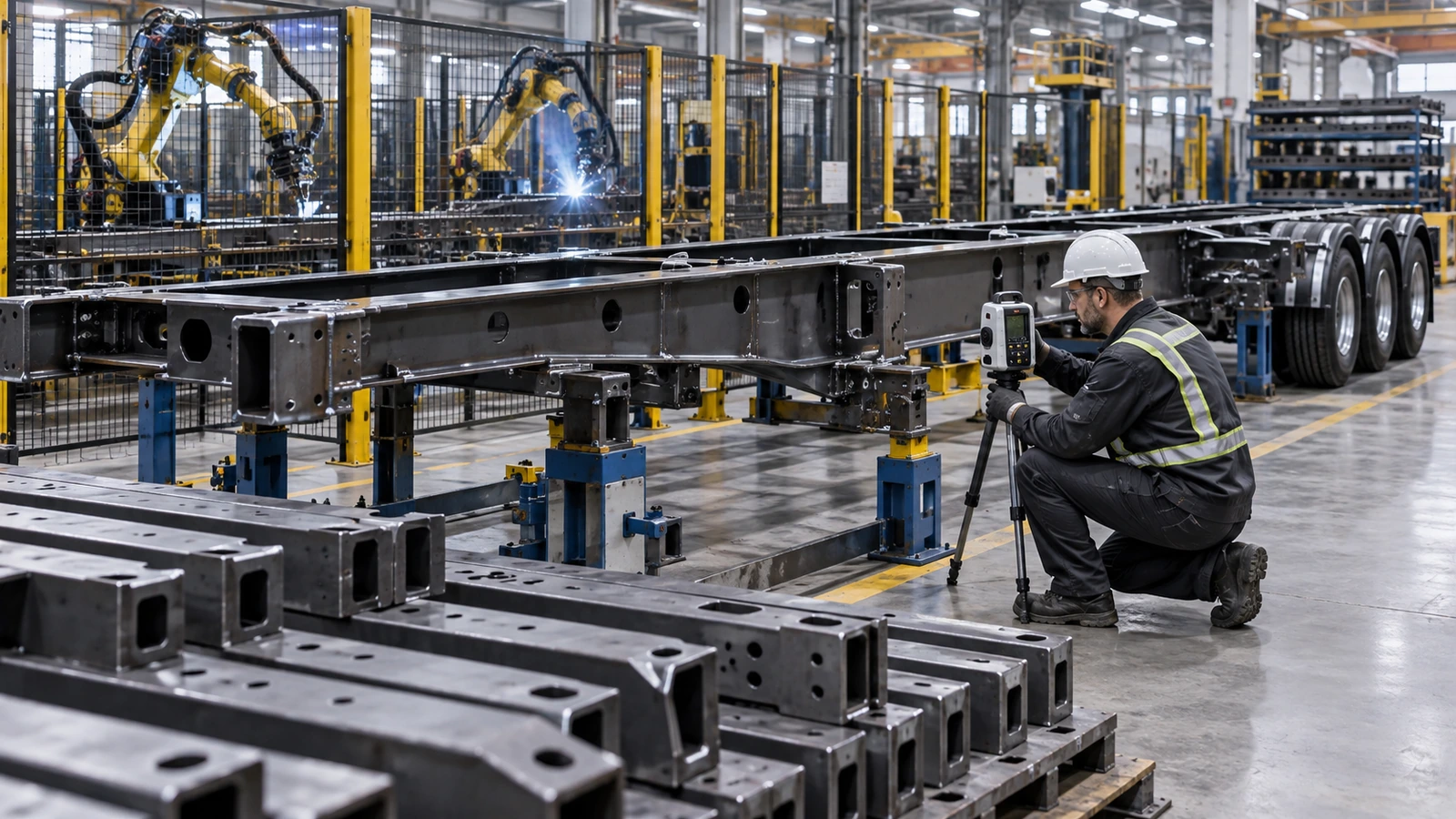

Тонкие элементы чувствительнее к угловым изменениям, короблению и смещению относительно оснастки. SSAB отмечает, что в практике изготовления прицепов деформации от сварки могут быть критичнее статической прочности шва. Среди мер — ограничение ненужного объема наплавки, стабильные корневые зазоры, продуманное закрепление, симметрия и последовательность сварки.[12]

Если облегченная деталь требует значительной правки и переделки, часть экономии уже потеряна. Принудительная сборка и правка также способны менять остаточные напряжения и точность силовой схемы.

Уменьшение тепловложения должно оставаться в пределах технологии, обеспечивающей сплавление и необходимые свойства. При необходимости контролируются подогрев, межслойная температура и водород. Требуемые размеры шва и коэффициенты безопасности не исчезают после перехода на более прочную сталь.

Пример Murray: от стабильного материала к повторяемому производству

В опубликованном SSAB случае 2026 года Murray использует Strenx 900MC в верхних полках гусачной части и Strenx 110XF в других участках. Описание подчеркивает точность толщины, плоскостность и стабильность гибки. Для лазерной резки и автоматизированной сварки важны узкие размерные допуски; для пресса — повторяемое пружинение от листа к листу.[14]

Это материал поставщика и изготовителя, а не независимое сравнительное испытание. Однако производственная логика показательна. Чем меньше лишнего металла в конструкции, тем заметнее отклонение толщины: оно влияет на площадь, момент сопротивления, жесткость, гибкость пластины, массу и сборку.

Прототип не равен серийному процессу

Один тщательно изготовленный прицеп еще не показывает, каким будет тысячный. Могут потребоваться новые раскрой, параметры резки, инструмент и компенсация гиба, размеры оснастки, последовательность сварки, программы роботов, точки контроля, правка и правила обращения с деталями.

Если отклонение гибки сдвигает шов в более напряженную зону, меняется усталостная работа. Если зазор компенсируют увеличенным швом, растут деформации. Если тонкая полка становится волнистой, меняется устойчивость. Материал, проектирование, формовка, сварка, форма и поведение конструкции образуют единую цепочку.

Экономика готовой детали

Высокая цена тонны не обязательно означает высокую стоимость изделия. Меньший объем стали может сокращать резку, сварочные материалы и число операций. В конкретном сравнении SSAB сообщается о снижении массы шасси до 1500 кг и производственных затрат до 30%, при увеличении затрат на гибку новых профилей.[6]

Это не универсальные показатели экономии. Они зависят от конструкции, объема выпуска, оборудования, оплаты труда и цен. Считать нужно материал, резку, гибку, сварку, оснастку, такт, брак, переделку и эксплуатационную ценность меньшей собственной массы.

Что изготовителю следует задавать, испытывать и закупать

Начинать следует не с минимально возможной толщины, а с текущего ограничения. Если определяет текучесть, дополнительная прочность полезна. Если прогиб — нужна другая геометрия. Если местная потеря устойчивости — нужно изменить гибкость и закрепление. Если усталость приваренного кронштейна — нужен другой узел. Если нестабильное производство — важнее допуски и процесс.

От марки стали к спецификации готового узла

Надпись «предел текучести не менее 700 МПа» может быть недостаточной. В зависимости от детали задаются:

• Материал: предел текучести, диапазон прочности, удлинение, вязкость, свариваемость, состояние поставки.
• Размеры: толщина и ее допуск, плоскостность, длина, ширина, критическая геометрия сечения.
• Формовка: радиус, направление прокатки при необходимости, кромки, стабильность пружинения.
• Сварка: процесс, присадка, форма и расположение соединений, тепловложение и деформации.
• Прослеживаемость: сертификаты, идентификация плавки или партии, документы поставщика.
• Готовый узел: размеры, соосность, контроль швов, нагрузочные и усталостные проверки по назначению.

Кронштейн ящика и полка главной балки не требуют одинакового объема контроля. Спецификацию определяют функция и риск, а не стремление перечислить максимальное число требований.

Испытание отвечает только на свой вопрос

Растяжение образца определяет свойства материала, но не жесткость рамы, устойчивость стенки или ресурс сварного узла. Статическая нагрузка не доказывает долговечность при повторных циклах. Размерный контроль не измеряет вязкость. Результат усталостного испытания зависит от спектра нагрузок, закрепления, детали соединения и конфигурации образца.

Сертификат на 900 МПа поэтому не доказывает превосходство готового прицепа над правильно спроектированным изделием из стали 700 или 355 МПа. Вывод требует оценки конструкции целиком.

Закупке следует сравнивать не только цену тонны, но и диапазон условий, в котором деталь получается стабильно. Дешевая сталь с непредсказуемыми толщиной, плоскостностью и гибкой может увеличить переналадку, брак, правку и остановки автоматизации. Полезная единица сравнения — стоимость повторяемого изготовления необходимой конструктивной функции.

Позиция GOODIN: свобода проектирования, а не автоматическое улучшение

Более тонкая балка может казаться слабее. Такое визуальное заключение так же ненадежно, как вера в автоматическое превосходство большего числа МПа. При правильном перепроектировании и проверке облегченная конструкция может сохранять необходимую несущую способность при меньшей собственной массе.

Покупателю стоит спрашивать о жесткости, устойчивости, усталостных деталях, гибке, сварке, стабильности выпуска и испытаниях для реальной эксплуатации. Ни толщина сама по себе, ни объем металла не дают полного ответа.

Избирательная эффективность вместо тонкого металла повсюду

Прочность следует использовать там, где она позволяет убрать массу. Для жесткости нужна геометрия, для кручения — соответствующее сечение, для усталости — правильные соединения. В сложных гнутых деталях важна формуемость, в автоматизации — предсказуемые размеры. Там, где определяют устойчивость, удар, износ, крепление или технология, необходимую толщину нужно сохранить.

Позиция GOODIN: высокопрочная сталь дает свободу проектирования, а не автоматическое улучшение. Настоящая модернизация совместно меняет материал, сечение, передачу нагрузки, устойчивость, усталостные детали и производственный процесс.

При выборе опорных домкратов для прицепов и монтажных деталей и принадлежностей нужно учитывать окружающую конструкцию. Паспортная нагрузка компонента не подтверждает несущую способность более тонкой опоры или ее сварки.
