Un acero más resistente no garantiza un mejor remolque: los cambios de diseño que exige el acero de alta resistencia
En este artículo
Supongamos que un fabricante utiliza acero estructural convencional de 3 mm en un componente portante. Le ofrecen un acero con aproximadamente el doble de límite elástico. La pregunta parece sencilla: ¿puede pasar de 3 mm a 2 mm?
Menos acero implica menos masa y, cuando los límites de operación lo permiten, más carga útil. Una chapa más delgada también puede reducir tiempo de corte y consumo de soldadura. Sin embargo, el límite elástico es solo uno de los criterios que determinan si la estructura funciona.
El componente puede resistir la deformación permanente y, al mismo tiempo, flexionar demasiado, pandear localmente o someter sus soldaduras a mayores variaciones de tensión. También cambian la recuperación elástica, los radios de doblado, el efecto térmico de la soldadura y la sensibilidad a las tolerancias.
En un ejemplo de SSAB, el rediseño de una viga S355 con Strenx 700MC redujo su masa calculada alrededor del 35% en una comparación basada en capacidad estática. No es una promesa universal: la fatiga, las deformaciones elásticas y la estabilidad necesitan comprobaciones adicionales.[1] [4]
La pregunta decisiva no es cuánto más resistente es el acero, sino qué mecanismo pasa a limitar la estructura cuando se reduce el espesor.
Análisis técnico; no constituye una aprobación de diseño, una recomendación de espesor ni un procedimiento de soldadura cualificado.
El límite elástico no es la rigidez
Un acero de 700 MPa tiene aproximadamente el doble de límite elástico que uno de la clase de 350 MPa. No tiene el doble de rigidez elástica. El módulo de Young es prácticamente igual en los aceros estructurales convencionales y de alta resistencia. SSAB explica que la rigidez a flexión depende principalmente de la geometría de la sección.[2]
El límite elástico indica cuándo comienza la deformación permanente. La rigidez indica cuánto se desplaza la estructura bajo carga antes de alcanzar ese punto. Un chasis puede no plastificar y, aun así, presentar una flecha que afecte a la plataforma, las rampas, las puertas, la altura libre, el enganche, la suspensión o los equipos instalados.
Por eso, sustituir 3 mm por 2 mm manteniendo el resto de la geometría no es una verificación completa. El material resiste mayores tensiones antes de plastificar, pero la sección puede ofrecer menos rigidez. Ambas cosas ocurren simultáneamente.

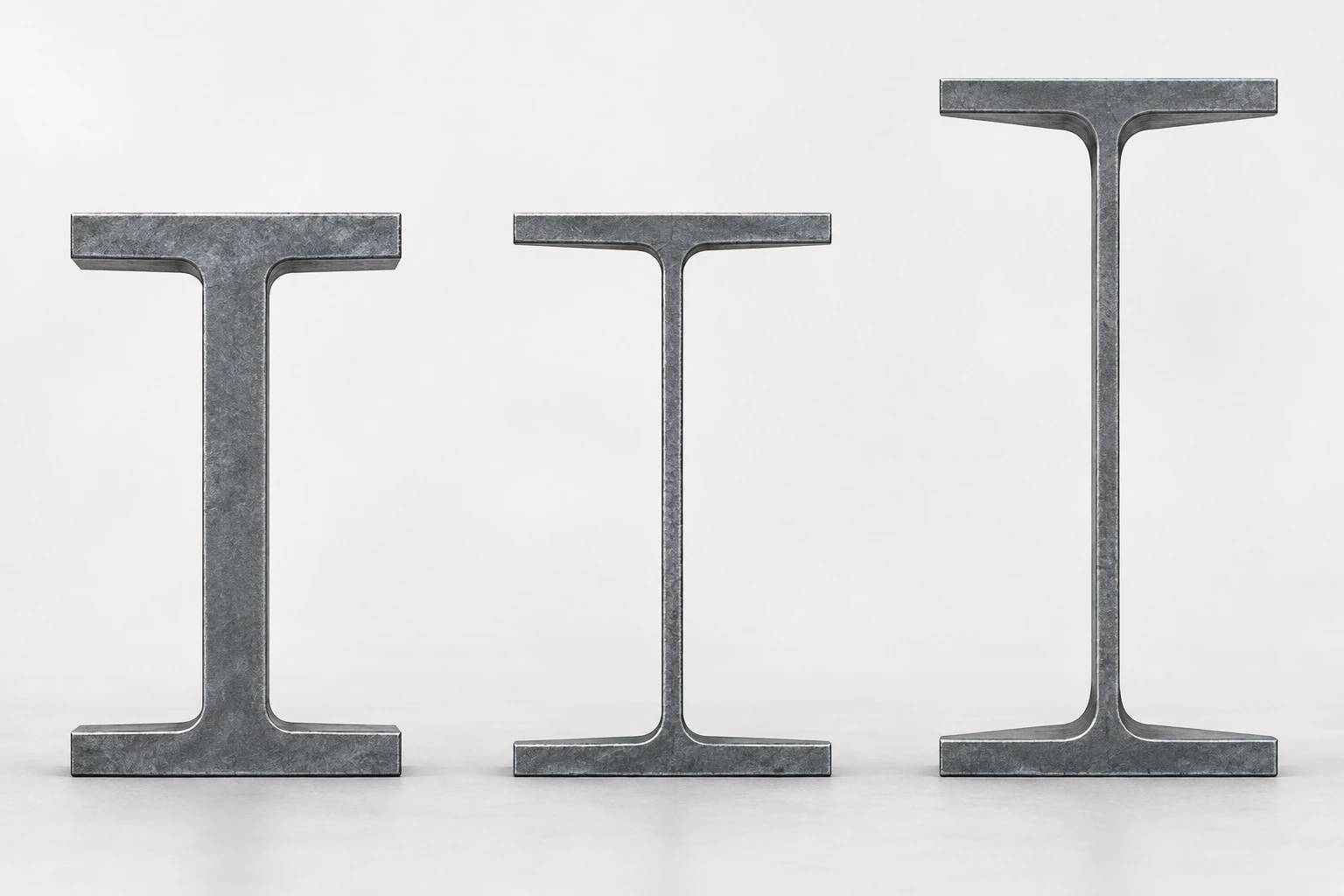

Dar más trabajo a la geometría
La magnitud básica de rigidez a flexión es:
EI
E es el módulo de Young e I el segundo momento de área. Si E apenas cambia, el diseñador debe gestionar I: aumentar el canto, redistribuir las alas, introducir pliegues, alejar material del eje neutro o adaptar la sección a las cargas locales. Ampliar alas o aumentar la altura del alma también exige comprobar la estabilidad de esas placas.
En una comparación de SSAB, una alternativa aligerada aproximadamente un 36% conservaba alrededor del 66% del momento de inercia original. Otra geometría reducía la masa cerca del 30% y recuperaba aproximadamente el momento de inercia inicial.[1] Son alternativas concretas con Strenx 700MC, no porcentajes aplicables a cualquier remolque.
Una viga ligera no tiene por qué parecer una versión más fina de la anterior. La sustitución del material y el rediseño estructural son decisiones diferentes.
Reducir el espesor cambia el modo que gobierna el diseño

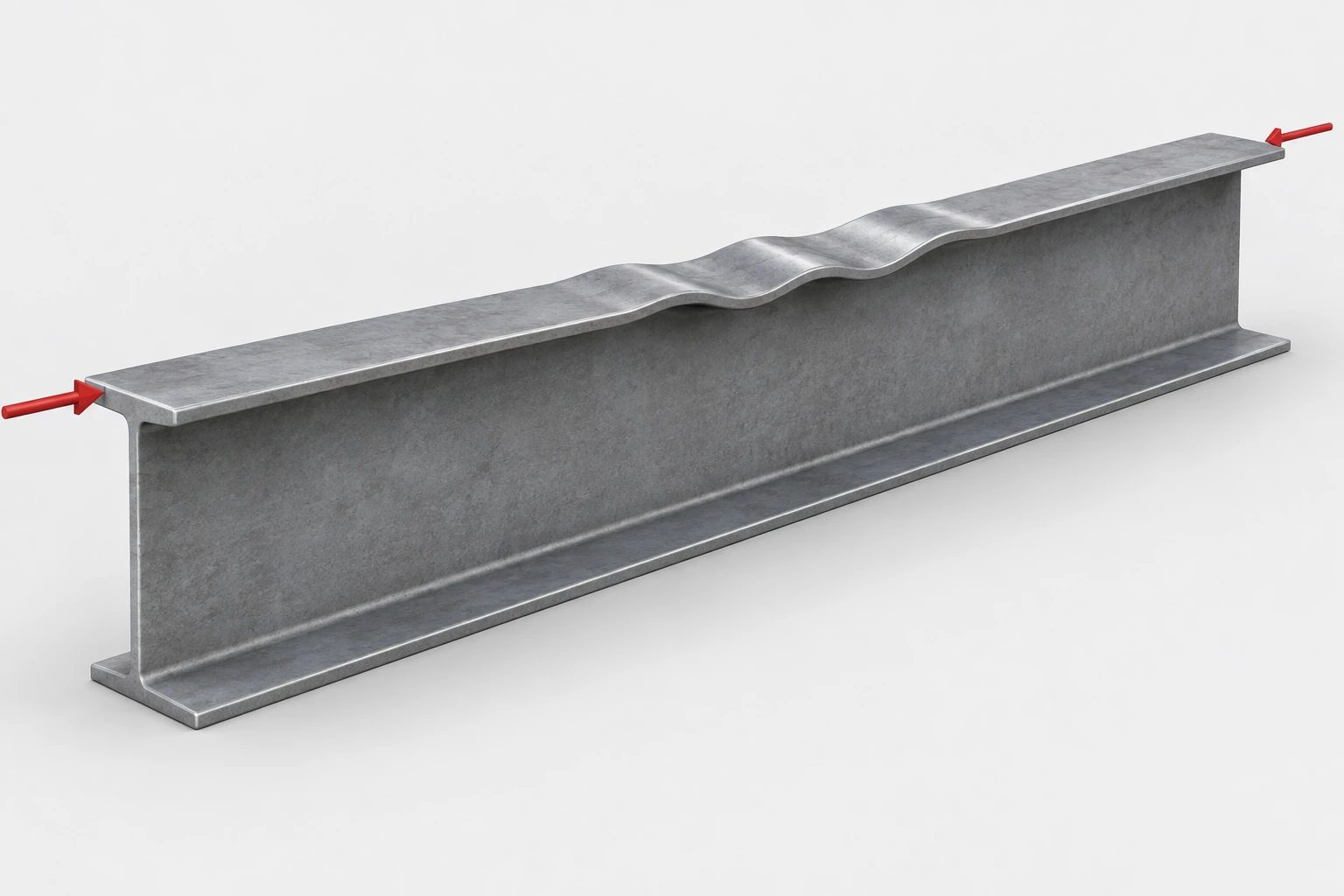

La reducción de espesor cambia la estabilidad de alas, almas y paneles. Una placa comprimida puede deformarse localmente antes de que el acero alcance su límite elástico. Uno de los parámetros relevantes es la relación entre el ancho no apoyado y el espesor:
b/t
Si el ancho b se mantiene y el espesor t disminuye, aumenta la esbeltez. Las alas y almas delgadas pueden impedir que se aproveche toda la resistencia nominal del material.[2] [3]
Para una placa ideal en régimen elástico, manteniendo las demás condiciones, la dependencia aproximada es:
σcr ∝ (t/b)²
(2/3)² ≈ 0.44
Pasar de 3 mm a 2 mm deja aproximadamente el 44% de la tensión crítica idealizada anterior. El ejemplo mantiene constantes el módulo elástico, el coeficiente de Poisson, el ancho no apoyado y las condiciones que determinan el coeficiente de pandeo. No significa que la carga útil, la resistencia última o la vida a fatiga del remolque se reduzcan al 44%. El cálculo real debe considerar imperfecciones, tensiones residuales, apoyos y el método de estabilidad aplicable.
El punto débil cambia de lugar
Una viga antes limitada por plastificación puede pasar a estar gobernada por flecha, pandeo local, pandeo por cortante del alma, inestabilidad torsional, fatiga de soldaduras o deformación bajo cargas concentradas.[4]
No significa que el acero de alta resistencia sea peor. Significa que el modo limitante ha cambiado. Si una sección hipotética pierde estabilidad a 600 MPa, aumentar el límite elástico de 700 a 900 MPa no permite aprovechar automáticamente esos 200 MPa adicionales. La sección necesita otro planteamiento antes de poder utilizar la nueva resistencia.
Fatiga, transmisión de cargas y calidad de los bordes
El servicio de un remolque combina flexión, torsión, frenado, vibración y ciclos de carga. La mayor resistencia puede mejorar la fatiga del metal base liso, pero el beneficio es limitado en una unión soldada: pesan la geometría del pie del cordón, las discontinuidades, las tensiones residuales y las imperfecciones iniciales.[5]
Con cargas y disposición comparables, reducir el espesor suele elevar la tensión nominal. Si se conserva la misma soldadura transversal de una placa de refuerzo o el mismo final brusco de un soporte, ese detalle puede experimentar un mayor rango de tensiones. El metal base mejora, pero la unión no mejora en la misma proporción.
Diseñar cómo entra y se distribuye la carga
Los soportes de suspensión, patas de apoyo, travesaños, zona del pivote de acoplamiento, rampas y equipos hidráulicos introducen esfuerzos localizados. Conviene preguntar dónde entra la carga, con qué rapidez se distribuye y si el ala, el alma o el perfil cerrado son adecuados para recibirla.
Un refuerzo puede crear un salto de rigidez o requerir una soldadura transversal sensible a la fatiga. Quitar material de zonas poco útiles exige situar el material restante donde realmente transmite esfuerzos. SSAB vincula el aprovechamiento de mayores resistencias con el rediseño de vigas, travesaños, uniones, estabilidad y detalles de fatiga.[15] No basta con cambiar el nombre del acero en el plano.
El borde cortado también cuenta
SSAB presenta ensayos de Strenx 700MC con bordes fresados, cortados por láser y cizallados, con resultados distintos. Recomienda eliminar defectos visibles similares a grietas en bordes de corte mecánico y ubicar inicios y finales de corte térmico en zonas menos solicitadas.[13]
La conclusión no es que exista un proceso de corte obligatorio para todo. Importan el defecto final, su posición y el historial de tensiones. Un borde tolerable en una estructura pesada puede volverse relevante al aumentar el aprovechamiento del material.
Utilizar mayor resistencia donde aporte valor

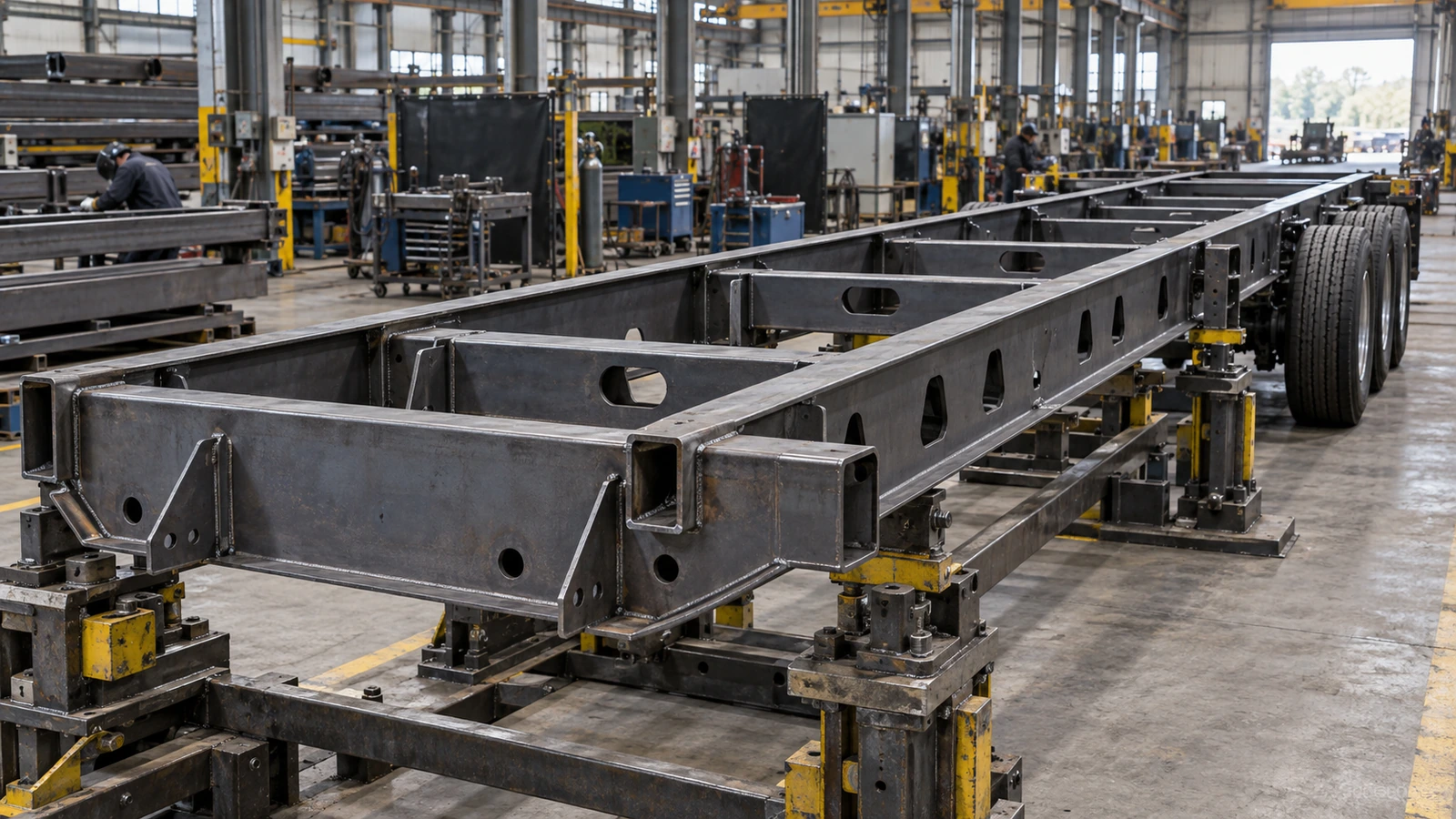

El ejemplo de actualización de SSAB advierte que una arquitectura convencional de vigas principales puede tener dificultades para aprovechar resistencias superiores al nivel Strenx 700MC. Para grados mayores puede ser necesario cambiar el concepto de chasis. Esto no establece un techo universal de 700 MPa: hay aplicaciones especiales apropiadas para 900 o 960 MPa.[1]
Murray utiliza Strenx 900MC en las alas superiores del cuello de sus remolques de cama baja para transporte pesado.[14] Es una aplicación selectiva. Otras zonas pueden estar gobernadas por fatiga, impacto, capacidad de conformado, pandeo o coste.
Menos piezas, no solo las mismas piezas más finas
Mantener todos los soportes, cartelas, placas y cordones conserva las mismas discontinuidades. Un perfil conformado puede integrar funciones antes repartidas entre varias piezas soldadas. Reducir componentes y soldaduras innecesarias forma parte de una estrategia de diseño para fabricación.[16]
No obstante, menos piezas no garantiza por sí solo un mejor producto. Deben conservarse la transmisión de fuerzas, el acceso para fabricar e inspeccionar, y los requisitos de mantenimiento.
La rigidez torsional ofrece otro ejemplo. Aumentar el límite elástico no aumenta proporcionalmente la rigidez elástica al giro. SSAB destaca la influencia de la posición de travesaños y del tipo de sección, incluidas las ventajas de perfiles cerrados en configuraciones apropiadas.[3] Si se reduce su espesor sin revisar la geometría, el conjunto puede ser más flexible aunque todas las piezas utilicen acero más resistente.
La recuperación elástica y el conformado cambian el proceso

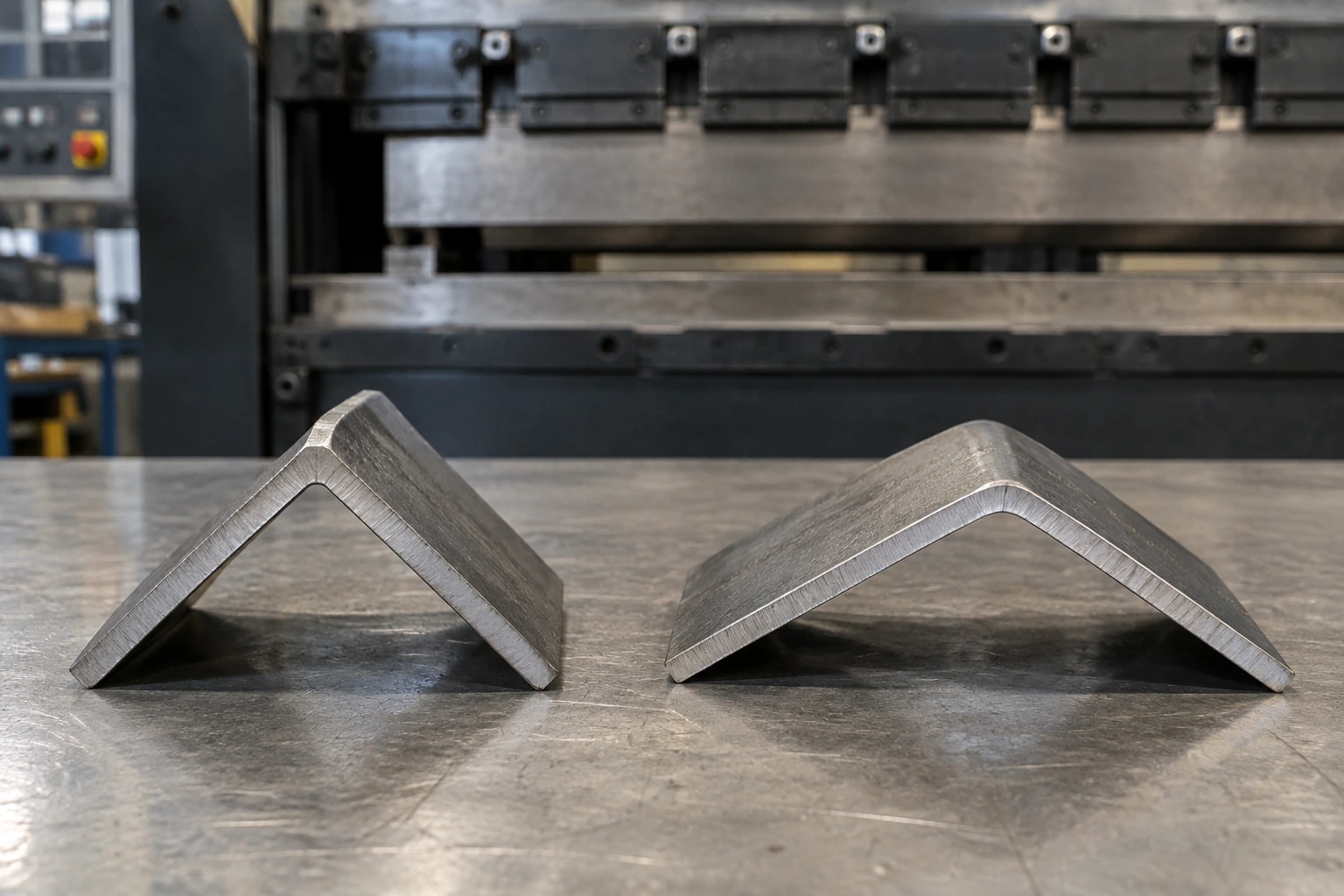

La fábrica debe producir la nueva geometría de manera estable. La recuperación elástica ocurre cuando se retira la fuerza de doblado y se recupera la parte elástica de la deformación. Según SSAB, suele aumentar con la resistencia del acero y con la relación entre apertura de matriz y espesor.[7]
El programa de plegadora, el utillaje, los desarrollos, la posición de agujeros, las fijaciones y las coordenadas de soldadura pueden estar basados en el material anterior. Cambiar grado y espesor altera el ángulo obtenido. Una pequeña diferencia puede provocar separación entre piezas, forzar el cierre con abrazaderas y modificar la soldadura.
La cadena es continua: resistencia, recuperación elástica, geometría, ajuste, sujeción, soldadura y repetibilidad del conjunto. Corregir con más cordón un problema originado en el plegado no equivale a controlar el proceso.
El límite elástico no describe la conformabilidad
La ficha Strenx 700MC D/E indica radios interiores mínimos para doblados de 90° de 0,8t, 1,2t o 1,6t según el intervalo de espesor. Para los espesores publicados de Strenx 900MC aparecen 3,0t o 3,5t.[8] [9] Son condiciones de productos concretos; no reglas generales para todos los aceros de 700 o 900 MPa.
Las compras pueden necesitar especificar radio mínimo, alargamiento, comportamiento del borde, tolerancia de espesor, planitud, tenacidad, soldabilidad, estado de suministro y uniformidad entre lotes. El material correcto debe satisfacer tanto la función estructural como el proceso que dará forma a la pieza.
La soldadura y la distorsión también requieren rediseño
Los aceros de alta resistencia son soldables, pero el proceso modifica las condiciones locales. SSAB advierte que un aporte térmico excesivo puede reducir resistencia y tenacidad al impacto de la unión. Los límites dependen del producto, espesor y propiedades exigidas.[10]
Tampoco es obligatorio elegir siempre el consumible de mayor resistencia. En determinados casos puede utilizarse un material de aporte de menor resistencia que el metal base si la solicitación y el diseño de la unión lo permiten.[11] No es una autorización general para sustituir consumibles: deben comprobarse capacidad, fatiga, tenacidad y procedimiento.
El objetivo no es maximizar tamaño del cordón, resistencia del hilo o energía. Es transmitir las cargas necesarias manteniendo propiedades y geometría aceptables.
La distorsión puede consumir el ahorro
Las piezas delgadas son más sensibles a deformaciones angulares, alabeo y variaciones respecto a las fijaciones. SSAB señala que, en la práctica de fabricación de remolques, la distorsión puede resultar más crítica que la resistencia estática de la soldadura. Propone controlar volumen de soldadura, separación de raíz, sujeción, simetría y secuencia.[12]
Si una pieza más ligera exige mucho enderezado o retrabajo, se pierde parte de su valor económico. El montaje forzado también puede cambiar tensiones residuales y geometría.
Reducir el aporte térmico no significa eliminar los requisitos de fusión, tenacidad o resistencia. El procedimiento debe considerar, cuando corresponda, precalentamiento, temperatura entre pasadas y control de hidrógeno. Los tamaños necesarios de soldadura y los coeficientes de seguridad no desaparecen por utilizar un acero más resistente.
Murray: convertir la uniformidad del material en producción repetible
En el caso publicado por SSAB en 2026, Murray utiliza Strenx 900MC en las alas superiores del cuello y Strenx 110XF en otras partes. El relato destaca tolerancias de espesor, planitud y consistencia del doblado. El corte láser y la soldadura automatizada se benefician de dimensiones predecibles; la plegadora necesita una recuperación repetible entre chapas.[14]
Es un caso del proveedor y del fabricante, no un ensayo comparativo independiente. Su lógica industrial sí es relevante: al eliminar material sobrante, la variación pesa más. El espesor afecta simultáneamente al área, módulo resistente, rigidez, esbeltez, masa, conformado y ajuste.

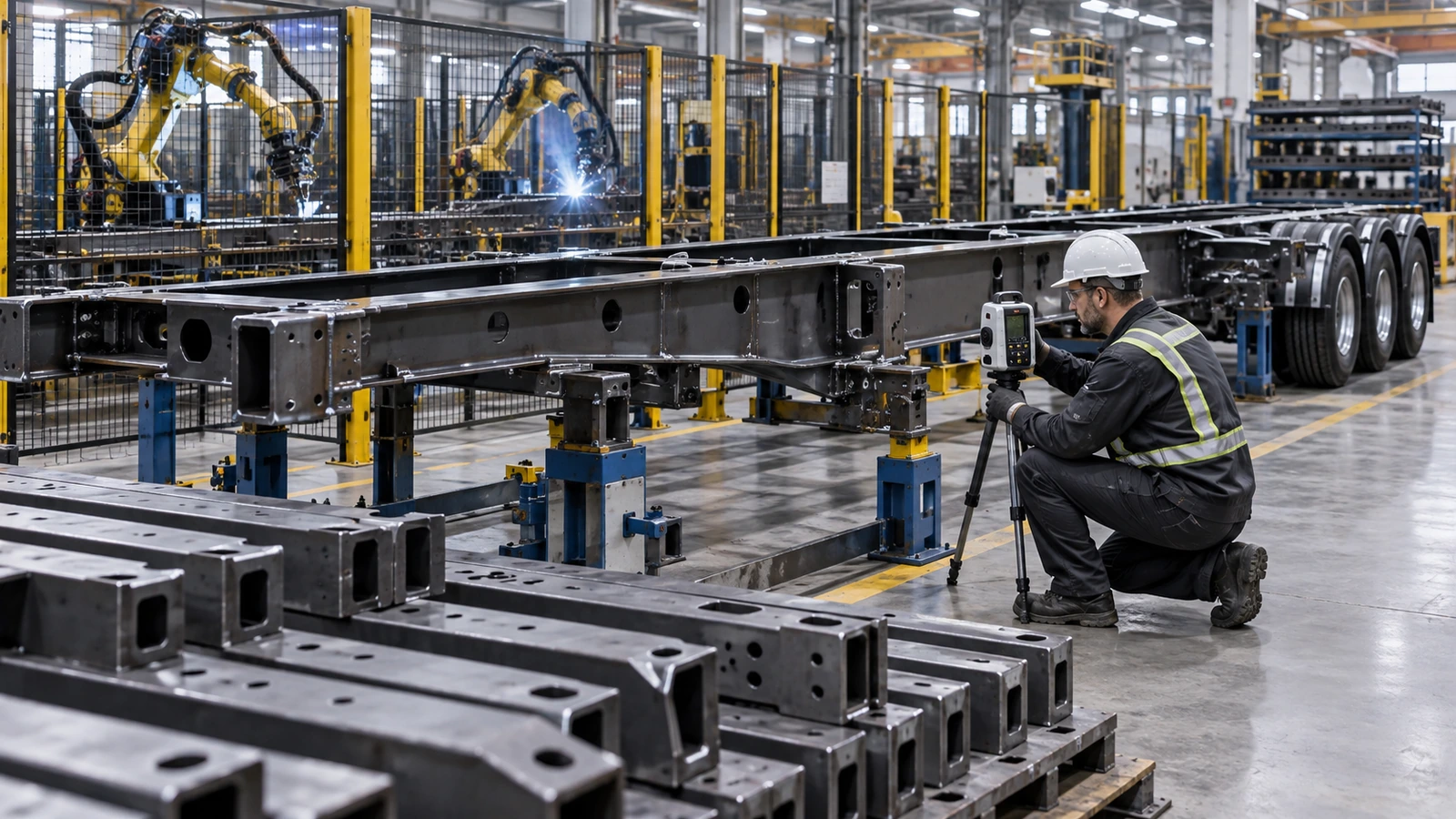

Un prototipo no demuestra la capacidad de serie
Fabricar cuidadosamente una unidad no garantiza que la número mil sea igual. Puede ser necesario revisar anidado, parámetros de corte, herramientas, compensación de doblado, fijaciones, secuencia de soldadura, robots, puntos de inspección y enderezado.
Si un error de plegado desplaza una soldadura a una zona más solicitada, cambia la fatiga. Si se compensa una separación con más cordón, cambia la distorsión. Si aparece ondulación en un ala delgada, cambia la estabilidad. El control debe seguir desde material y diseño hasta forma final y comportamiento.
Coste por pieza terminada
El precio por tonelada puede subir mientras baja el coste del componente. Menor consumo, cortes más rápidos, menos aporte y menos uniones pueden compensarlo. En un ejemplo concreto, SSAB comunica hasta 1.500 kg de reducción de masa del chasis y hasta un 30% de disminución de costes de producción; el nuevo diseño incrementaba las operaciones de doblado.[6]
No son ahorros garantizados para toda la industria. Influyen volumen, mano de obra, equipos, precios y geometría. El análisis incluye material, corte, conformado, soldadura, utillaje, tiempo de ciclo, rechazo, retrabajo y valor operativo de la carga útil.
Qué deben especificar, ensayar y comprar los fabricantes
El fabricante debería comenzar identificando qué limita actualmente el componente. Si domina la plastificación, la resistencia adicional puede permitir aligerar. Si domina la flecha, debe cambiar la geometría. Si domina el pandeo, hay que revisar esbeltez y apoyos. Si domina la fatiga, se revisa la unión. Si domina la variación de fabricación, quizá aporten más valor las tolerancias y el proceso.
Una especificación que llegue hasta el conjunto
Pedir solo «límite elástico mínimo de 700 MPa» puede ser insuficiente. Según la función, conviene definir:
- Material: límite elástico, resistencia a tracción, alargamiento, tenacidad, soldabilidad y estado de entrega.
- Dimensiones: espesor y tolerancia, planitud, ancho, largo y geometría crítica.
- Conformado: radio, dirección de laminación cuando proceda, bordes y consistencia de recuperación.
- Soldadura: proceso, aporte, geometría y posición de uniones, aporte térmico y distorsión.
- Trazabilidad: certificados e identificación de colada o lote cuando sea necesaria.
- Conjunto terminado: alineación, control de soldaduras y validación estática o a fatiga según uso.
No corresponde exigir lo mismo a un soporte de caja de herramientas que a un ala principal. El alcance debe responder al componente.
Cada ensayo tiene límites
Un ensayo de tracción no mide rigidez del chasis, pandeo de un alma, distorsión ni vida de una soldadura. Una prueba estática no demuestra por sí sola durabilidad cíclica. La inspección dimensional no confirma tenacidad. Un ensayo de fatiga depende del espectro de carga, apoyos, detalle y configuración.
Un certificado de 900 MPa demuestra una propiedad importante, no la superioridad del remolque terminado frente a otro correctamente diseñado con 700 o 355 MPa.
Las compras también deben valorar el intervalo de condiciones que permite fabricar de forma estable. Un suministro barato pero irregular en espesor, planitud, bordes o recuperación puede aumentar ajustes, rechazos y paradas del robot. La comparación útil se acerca al coste de producir repetidamente una función estructural, no solo al precio por tonelada.
La visión de GOODIN: libertad de diseño, no una mejora automática
Una viga delgada puede parecer débil. Esa impresión es tan incompleta como asumir que más MPa garantizan un mejor remolque. Un conjunto correctamente rediseñado y validado puede conservar la capacidad necesaria con menos masa propia.
El comprador debería preguntar por rigidez, estabilidad, detalles de fatiga, procesos de conformado y soldadura, repetibilidad y pruebas representativas del servicio. El espesor por sí solo no responde.
Eficiencia selectiva
Utilice resistencia donde permita retirar masa, geometría donde haga falta rigidez y secciones adecuadas donde importe la torsión. Mejore las uniones cuando gobierne la fatiga y seleccione conformabilidad cuando la forma sea compleja. Conserve espesor donde lo exijan pandeo, impacto, desgaste, fijaciones o fabricación.
La visión de GOODIN es que el acero de alta resistencia crea libertad de diseño, no una mejora automática. El resultado depende de rediseñar conjuntamente material, sección, recorrido de cargas, estabilidad, fatiga y capacidad productiva.
La misma revisión es necesaria al seleccionar gatos de apoyo para remolques y herrajes y accesorios de montaje. La capacidad nominal de un componente no valida la estructura más delgada que lo soporta ni su unión.
Para un nuevo programa, consulte la aplicación con GOODIN con los casos de carga, plano de interfaz, condición del material y requisitos de validación. Defina primero el conjunto terminado; la marca del acero será una parte de la especificación, no toda la especificación.
