الفولاذ الأقوى لا يصنع تلقائياً مقطورة أفضل: تغييرات التصميم التي يفرضها الفولاذ عالي المقاومة

تحليل هندسي، وليس اعتماداً لتصميم مكوّن أو توصية بسماكة محددة أو إجراء لحام مؤهلاً.

مقاومة الخضوع ليست الصلابة

تبلغ مقاومة خضوع فولاذ فئة 700 ميغاباسكال نحو ضعفي فولاذ فئة 350 ميغاباسكال، لكن صلابته المرنة ليست ضعفها. معامل يونغ متقارب في الفولاذ الإنشائي التقليدي وعالي المقاومة. وتوضح SSAB أن صلابة انحناء الشاسيه ترتبط أساساً بهندسة المقطع.[2]

مقاومة الخضوع تحدد بداية التشوه الدائم، أما الصلابة فتحدد مقدار الحركة المرنة تحت الحمل. قد لا يصل الشاسيه إلى الخضوع، ومع ذلك يؤثر انحناؤه في استواء المنصة والخلوص الأرضي والمنحدرات والأبواب وأجهزة الربط والتعليق والمعدات المثبتة.

لذلك فإن تقليل السماكة من 3 إلى 2 مم مع إبقاء بقية الشكل كما هو لا يمثل تحققاً كاملاً. ترتفع مقاومة المادة للخضوع، بينما قد تنخفض صلابة المقطع في الوقت نفسه.

عندما تقل السماكة، يجب أن تؤدي الهندسة دوراً أكبر

المقدار الأساسي لصلابة الانحناء هو:

EI

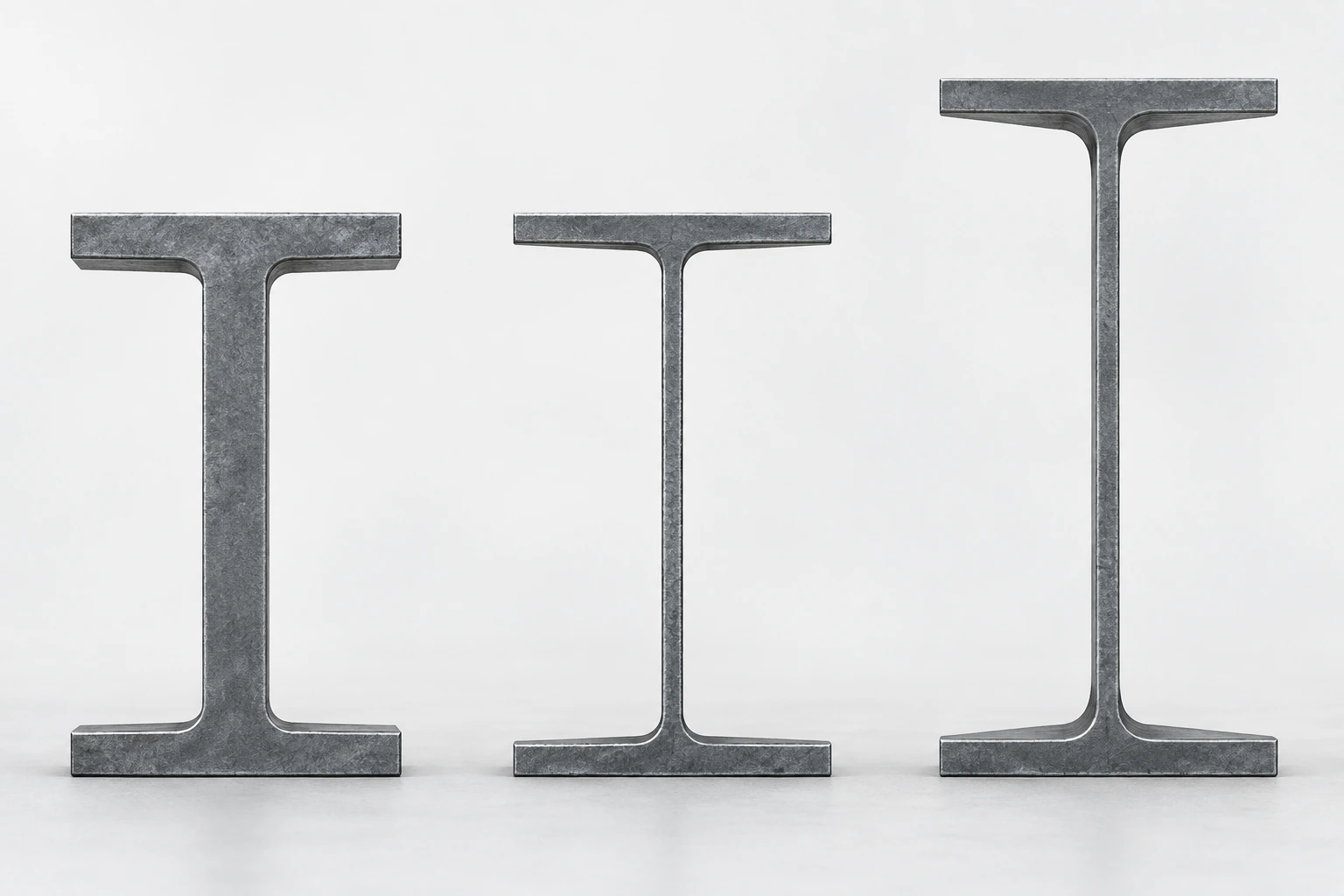

يمثل E معامل يونغ، ويمثل I عزم المساحة الثاني. إذا بقي E متقارباً، ينبغي إدارة I: زيادة ارتفاع العارضة، أو إعادة توزيع الأجنحة، أو إضافة ثنيات، أو إبعاد المادة عن المحور المتعادل، أو تغيير المقطع وفق الحمل المحلي. لكن زيادة عرض الجناح أو ارتفاع الجدار لها أيضاً حدود تتعلق بالانبعاج.

في مقارنة SSAB، خفّض أحد البدائل الوزن بنحو 36% لكنه احتفظ بنحو 66% من عزم المساحة الثاني الأصلي. وخفّض بديل ذو هندسة معدلة الوزن بنحو 30% مع استعادة العزم إلى المستوى الأصلي تقريباً.[1] هذه أمثلة محددة تستخدم Strenx 700MC وليست ضمانات عامة.

لا يلزم أن تكون العارضة الخفيفة مجرد نسخة أرق من القديمة. استبدال المادة وإعادة تصميم الهيكل عمليتان مختلفتان.

تقليل السماكة يغيّر الحالة الحاكمة للتصميم

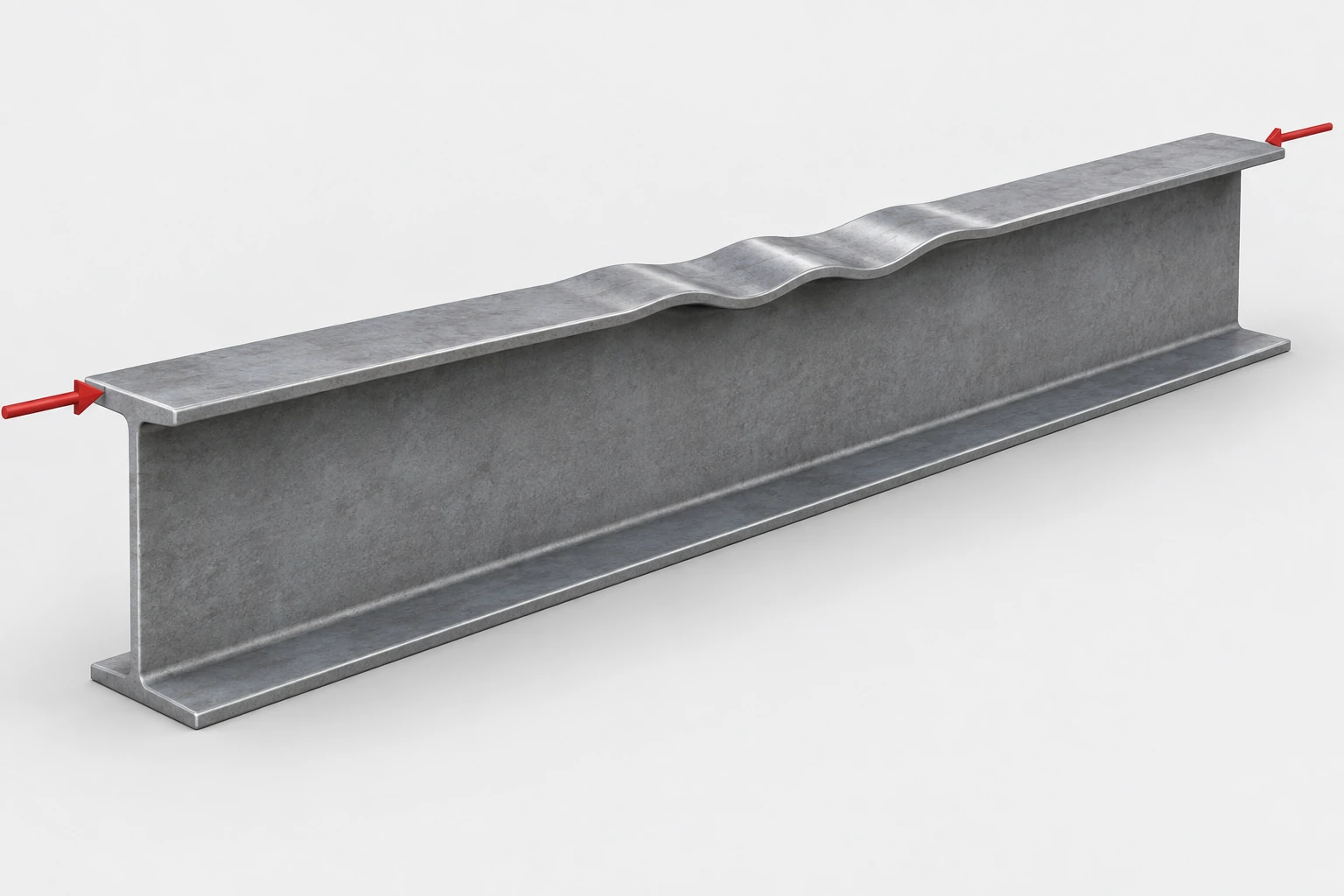

تؤثر السماكة في استقرار الأجنحة والجدران والألواح. فقد تتموج صفيحة مضغوطة محلياً قبل أن تصل المادة إلى مقاومة الخضوع. ومن المؤشرات المهمة نسبة العرض غير المدعوم إلى السماكة:

b/t

عند ثبات العرض b وانخفاض السماكة t، تزداد نحافة العنصر. وقد تحد الأجنحة أو الجدران الرقيقة من الاستفادة من مقاومة المادة الأعلى.[2] [3]

في نموذج مثالي للانبعاج المرن، ومع تثبيت بقية الظروف، يتناسب الإجهاد الحرج مع:

σcr ∝ (t/b)²

(2/3)² ≈ 0.44

أي إن الانتقال من 3 إلى 2 مم يعطي نحو 44% من الإجهاد الحرج السابق في ذلك النموذج. يفترض المثال ثبات معامل المرونة ونسبة بواسون والعرض غير المدعوم والظروف المحددة لمعامل الانبعاج. ولا يعني أن حمولة المقطورة أو مقاومتها النهائية أو عمرها بالتعب يصبح 44%. التصميم الفعلي يتعامل مع العيوب الهندسية الأولية والإجهادات المتبقية وشروط الإسناد وطريقة التحقق المعتمدة.

نقطة الضعف تنتقل

قد تنتقل الحالة الحاكمة من الخضوع إلى الانحناء المفرط أو الانبعاج الموضعي أو انبعاج الجدار بالقص أو عدم الاستقرار الالتوائي أو تعب الوصلات أو التشوه عند الأحمال المركزة.[4]

هذا لا يعني أن الفولاذ عالي المقاومة أسوأ. بل يعني أن القيد المسيطر تغيّر. إذا فقد مقطع افتراضي استقراره عند إجهاد 600 ميغاباسكال، فإن رفع مقاومة الخضوع من 700 إلى 900 لا يسمح تلقائياً باستخدام الزيادة. يجب أن تتغير الهندسة أولاً كي تستفيد من المادة.

التعب ومسار الحمل وجودة حواف القطع

تتعرض المقطورة لدورات انحناء والتواء وفرملة واهتزاز وتحميل. قد تتحسن مقاومة التعب للمعدن الأساسي الأملس مع زيادة مقاومته، لكن الفائدة في الوصلة الملحومة محدودة بسبب شكل قدم اللحام وتركيز الإجهاد والإجهادات المتبقية والعيوب الأولية.[5]

عند بقاء الحمل وترتيب المقطع متقاربين، يؤدي تقليل السماكة غالباً إلى زيادة الإجهاد الاسمي. وإذا بقي اللحام العرضي للوحة التقوية أو نهاية الحامل الحادة كما هي، فقد تتعرض لتغير إجهاد أكبر. تحسنت المادة الأساسية، لكن تفصيل الوصلة لم يتحسن بالنسبة نفسها.

فهم دخول الحمل وانتشاره

تدخل قوى موضعية إلى الشاسيه عبر حوامل التعليق وأرجل الإسناد والعارضات العرضية ومنطقة مسمار الربط والمنحدرات والمعدات الهيدروليكية. أين تدخل القوة؟ وخلال أي مسافة تتوزع؟ وهل يستقبلها الجناح أم الجدار أم مقطع مغلق؟ وهل تخلق التقوية انتقالاً حاداً في الصلابة أو لحاماً عرضياً حساساً للتعب؟

كلما أزيلت مادة من المناطق قليلة الفائدة، زادت أهمية وضع المادة المتبقية في مسار الحمل الصحيح. تربط SSAB الاستفادة من فئات المقاومة الأعلى بإعادة النظر في العوارض والوصلات وتقليل اللحامات غير الضرورية وضبط الاستقرار والتعب.[15] ليس الأمر مجرد تغيير اسم المادة في الرسم.

الحافة المقطوعة جزء من الأداء

توضح اختبارات SSAB على Strenx 700MC اختلاف أداء التعب بين الحواف المشغلة بالتفريز والمقطوعة بالليزر والمقصوصة ميكانيكياً. وتوصي بإزالة العيوب المرئية الشبيهة بالشقوق من الحواف المقطوعة ميكانيكياً ووضع بدايات القطع الحراري ونهاياته في مناطق أقل إجهاداً.[13]

لا يعني ذلك أن عملية قطع واحدة إلزامية لكل المنتجات. المهم هو حالة الحافة النهائية وموقعها وطيف الأحمال الذي تتعرض له. قوة المادة الأعلى لا تسمح بإهمال تفاصيل التصنيع.

استخدام المقاومة الأعلى حيث تحقق قيمة

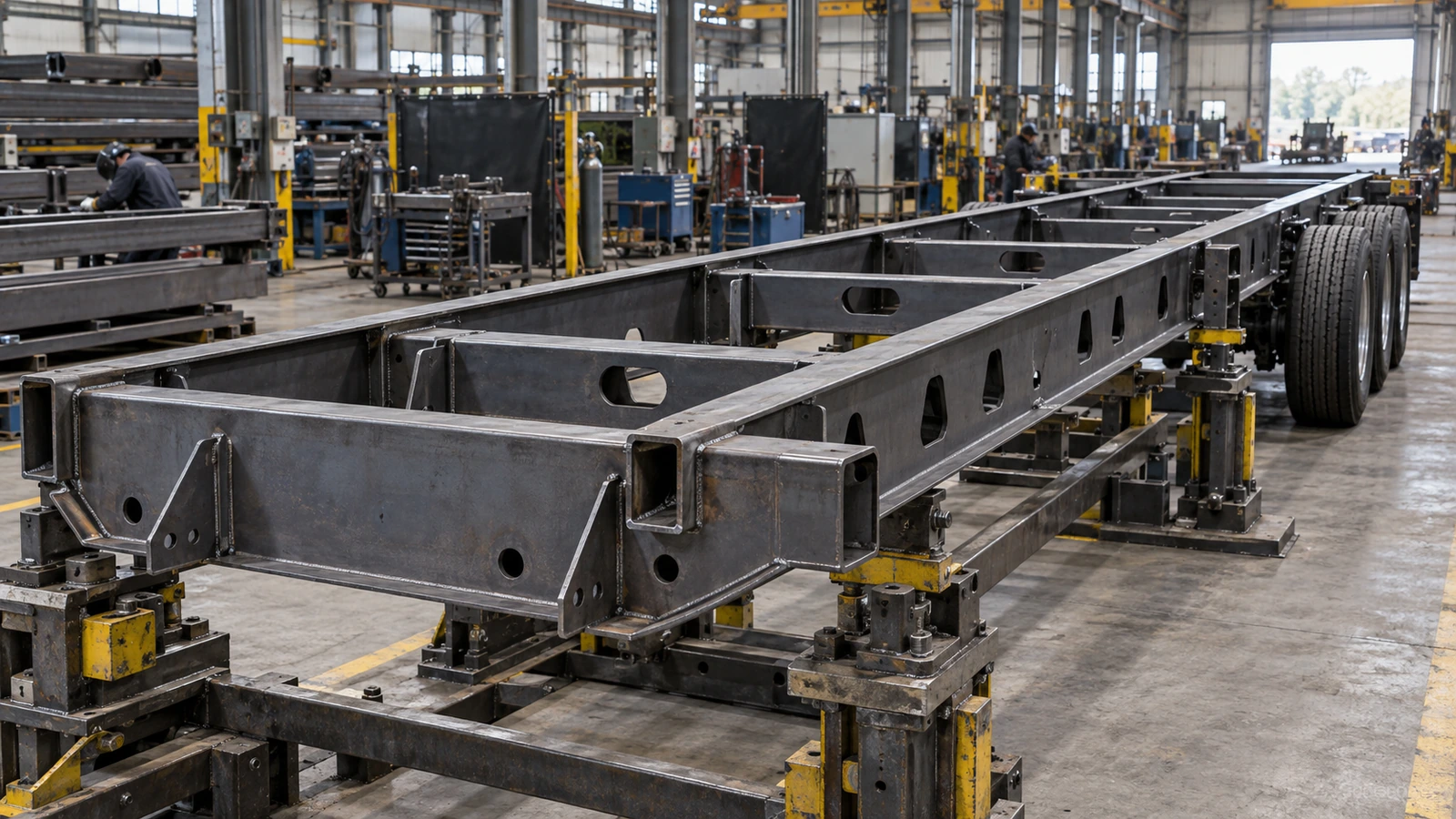

يشير مثال SSAB لتطوير العوارض الرئيسية إلى أن المفهوم التقليدي للشاسيه قد لا يستفيد بالكامل من مقاومة تتجاوز مستوى Strenx 700MC، وقد يحتاج إلى تصميم مختلف. هذا ليس سقفاً عاماً عند 700 ميغاباسكال؛ فقد تكون درجات 900 أو 960 مناسبة لمقطورات خاصة أو لأجزاء محددة.[1]

تستخدم Murray فولاذ Strenx 900MC في الأجنحة العلوية لعنق مقطوراتها المنخفضة للنقل الثقيل.[14] إنه استخدام انتقائي في موضع يحقق فائدة. وقد تحكم مناطق أخرى متطلبات التعب أو الصدم أو التشكيل أو الانبعاج أو الكلفة.

أجزاء أقل بدلاً من ترقيق الأجزاء نفسها

إبقاء كل الحوامل وصفائح التقوية واللحامات يحافظ على انقطاعات مسار الحمل القديمة. قد يحل مقطع مثني محل مجموعة ملحومة، أو يدمج وظائف كانت تتطلب عدة أجزاء. وتقليل عدد الأجزاء والوصلات غير الضرورية جزء من تحسين التصميم للتصنيع.[16]

لكن تقليل العدد ليس هدفاً مستقلاً عن الوظيفة. يجب الحفاظ على نقل القوى وإمكانية التصنيع والفحص والصيانة.

في الصلابة الالتوائية، تؤثر هندسة المقطع وترتيب العوارض العرضية أكثر من زيادة مقاومة الخضوع وحدها. توضح SSAB فوائد المقاطع المغلقة في الترتيبات المناسبة.[3] وقد يصبح الشاسيه أكثر مرونة إذا رُققت العوارض من دون إعادة تقييم الشكل والربط، حتى لو كانت مادتها أقوى.

الارتداد المرن وقابلية الثني يغيران خطة الإنتاج

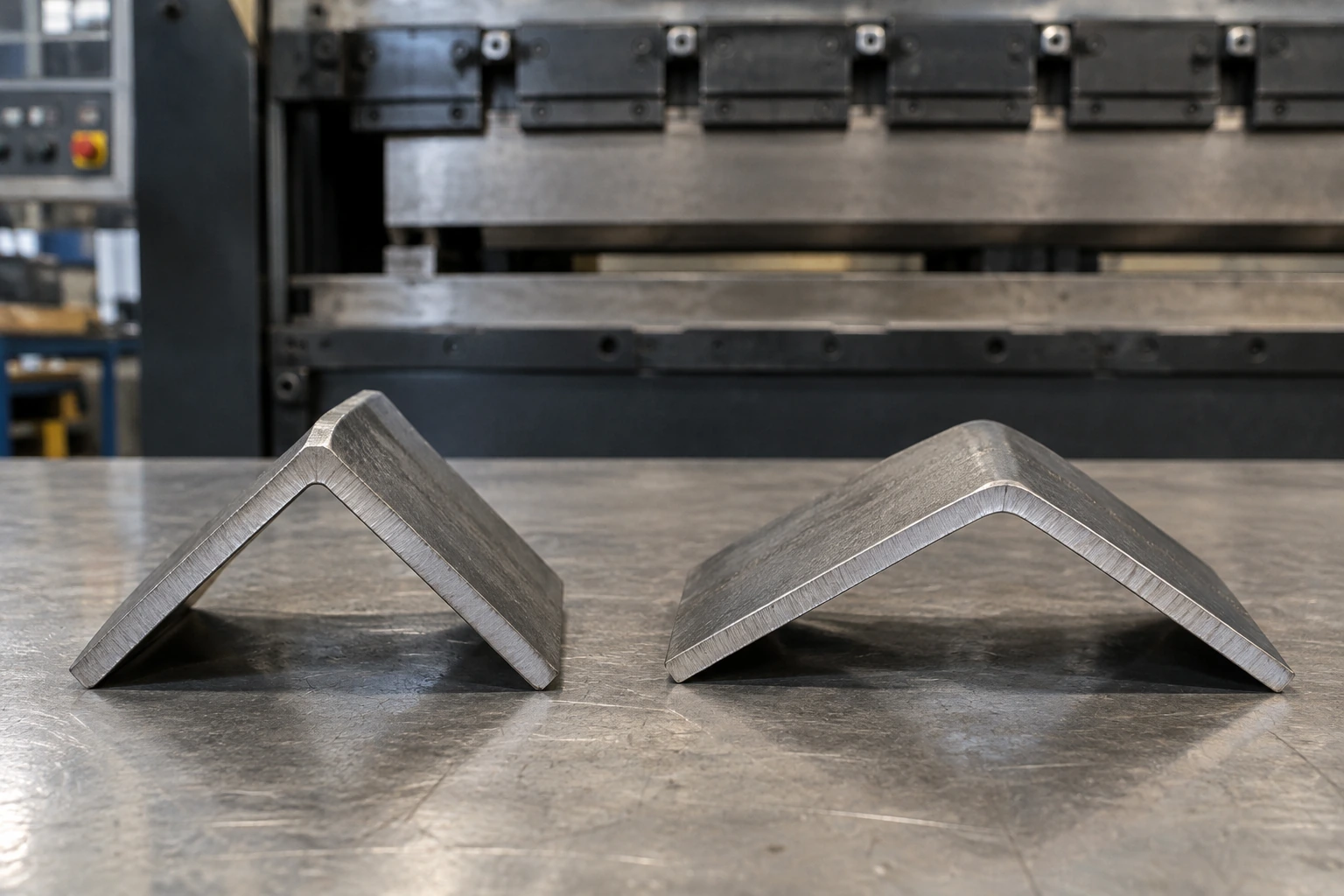

على المصنع أن ينتج الشكل الجديد باستمرار. يحدث الارتداد المرن عندما تستعيد المادة الجزء المرن من تشوهها بعد إزالة قوة الثني. ووفق SSAB، يزداد عادة مع مقاومة الفولاذ ومع نسبة فتحة القالب إلى السماكة.[7]

قد تكون برامج مكبس الثني وأدواته وحسابات الفرد ومواضع الثقوب والمرابط وإحداثيات روبوت اللحام كلها مبنية على المادة القديمة. وبعد تغيير الدرجة والسماكة يتغير زاوية الجزء الناتج. ثم يتحول فرق صغير إلى فجوة في التجميع، ويستخدم العامل المشابك لفرض التطابق، فتتغير ظروف اللحام والإجهاد المتبقي.

ينبغي إدارة السلسلة كاملة: المادة، والارتداد، والشكل، ودقة التلاؤم، والتثبيت، واللحام، وثبات التجميع. إضافة لحام لتعويض مشكلة في الثني لا تعادل السيطرة على سببها.

فئة المقاومة لا تكفي لوصف قابلية التشكيل

تورد بيانات Strenx 700MC D/E أن أنصاف الأقطار الداخلية الدنيا لثني 90 درجة هي 0.8t أو 1.2t أو 1.6t بحسب مجال السماكة. وتورد بيانات Strenx 900MC للقيم المنشورة 3.0t أو 3.5t.[8] [9] ترتبط هذه القيم بمنتجات وشروط محددة، ولا تنطبق على جميع أنواع فولاذ 700 أو 900 ميغاباسكال.

قد تحتاج مواصفة الشراء إلى تحديد نصف قطر الثني والاستطالة وقابلية الحافة للتشكيل وتفاوت السماكة والاستواء والمتانة وقابلية اللحام وحالة التوريد وثبات الدفعات. المادة المناسبة هي التي تلبي متطلبات الهيكل ومسار الإنتاج معاً.

اللحام والتشوه جزء من إعادة التصميم

يمكن لحام الفولاذ عالي المقاومة، لكن اللحام ليس عملية محايدة. تحذر SSAB من أن المدخل الحراري المفرط قد يخفض مقاومة الوصلة ومتانتها تحت الصدم. وتعتمد الحدود على المنتج والسماكة والخواص المطلوبة.[10]

كما أن اختيار معدن الحشو الأعلى مقاومة ليس ضرورياً دائماً. قد تسمح بعض الوصلات باستخدام حشو أقل مقاومة من المعدن الأساسي إذا كان الحمل وتصميم الوصلة يسمحان بذلك.[11] هذا لا يجيز تغيير المستهلكات عشوائياً؛ يجب التحقق من القدرة والتعب والمتانة والإجراء المناسب.

الهدف ليس أكبر خرزة لحام أو أقوى سلك أو أعلى حرارة، بل نقل القوى المطلوبة مع الحفاظ على الخواص والشكل.

التشوه قد يستهلك مكاسب التخفيف

الأجزاء الرقيقة أكثر تأثراً بالتشوه الزاوي والالتواء والاختلاف عن موضع المثبتات. وتوضح SSAB أن التشوه الناتج عن اللحام قد يكون عملياً أشد أهمية من مقاومة اللحام الساكنة في تصنيع المقطورات. وتشمل وسائل السيطرة الحد من حجم اللحام غير الضروري وضبط فجوة الجذر والتثبيت والتماثل وتسلسل التنفيذ.[12]

إذا تطلب الجزء الأخف تقويماً وإعادة عمل واسعة، ضاعت بعض وفورات المادة. وقد يغير التجميع القسري أو التقويم الإجهادات المتبقية وهندسة مسار الحمل.

خفض الحرارة ليس تعليمة مفتوحة؛ يجب أن يحافظ الإجراء على الانصهار والخواص المطلوبة، مع التسخين المسبق وضبط حرارة ما بين التمريرات والهيدروجين عند الحاجة. ولا تسقط أبعاد اللحام اللازمة أو معاملات الأمان لمجرد أن الفولاذ أصبح أقوى.

حالة Murray: من انتظام المادة إلى إنتاج متكرر الجودة

في حالة نشرتها SSAB عام 2026، تستخدم Murray فولاذ Strenx 900MC في الأجنحة العلوية للعنق وStrenx 110XF في أجزاء أخرى. ويبرز العرض ثبات السماكة والاستواء واستجابة الثني. فالقطع بالليزر واللحام الآلي يستفيدان من أبعاد متوقعة، ومكبس الثني يحتاج ارتداداً متكرراً من صفيحة إلى أخرى.[14]

هذه حالة يعرضها مورد المادة والمصنّع، وليست اختبار مقارنة مستقلاً. لكن منطقها الإنتاجي مهم: كلما قلت المادة الزائدة، زادت قيمة التحكم بالتفاوت. تؤثر السماكة في المساحة ومعامل المقطع والصلابة والنحافة والوزن والتشكيل والتجميع في آن واحد.

النموذج الأولي لا يثبت قدرة الإنتاج المتسلسل

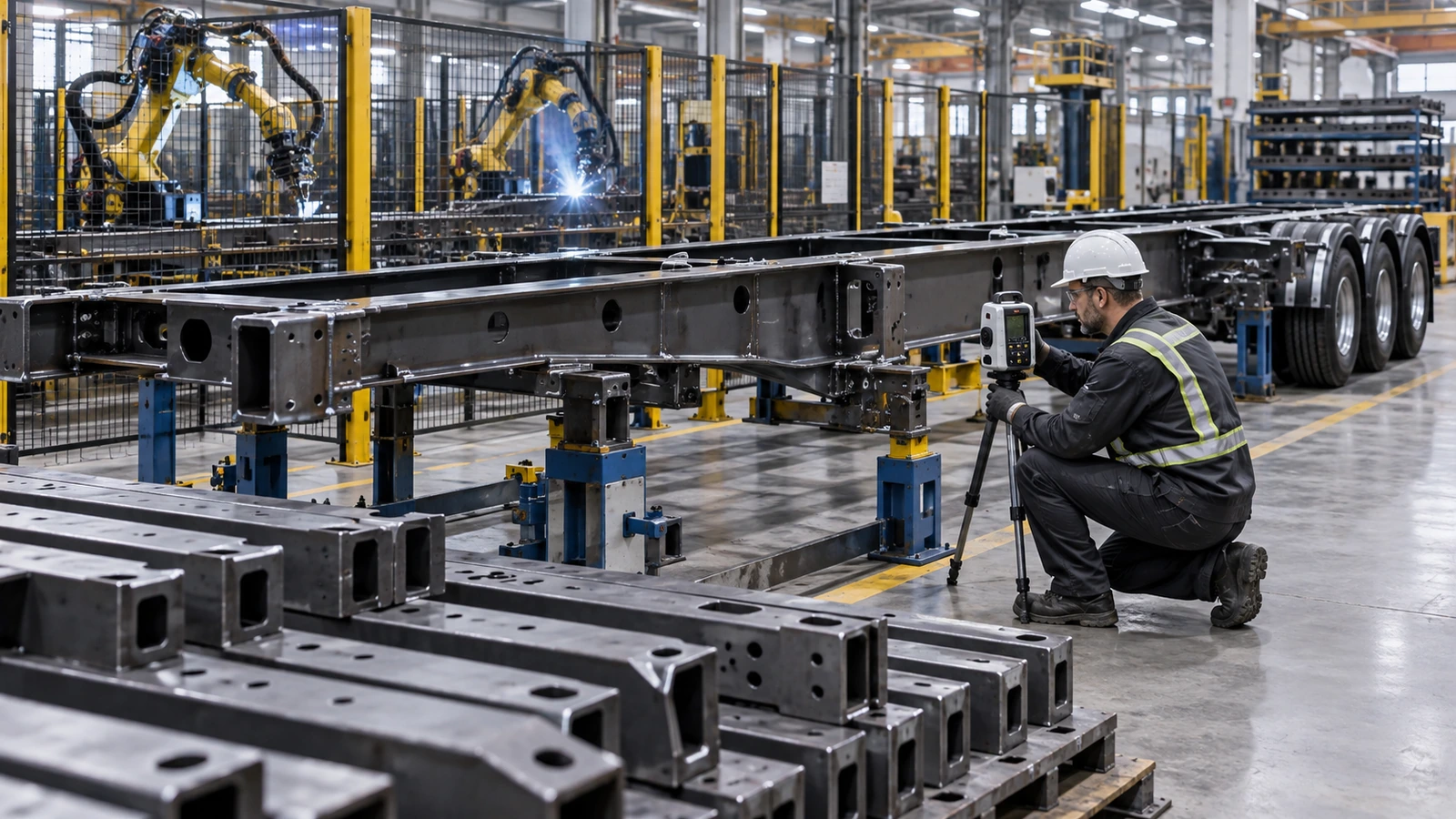

صنع وحدة واحدة بعناية لا يثبت أن الوحدة الألف ستكون مماثلة. قد يلزم تعديل تخطيط القص ومعاملات القطع وأدوات الثني وتعويض الزوايا والمرابط وتسلسل اللحام والبرامج ونقاط الفحص والتقويم والمناولة.

إذا أزاح خطأ الثني الوصلة إلى منطقة إجهاد أعلى تغير التعب. وإذا عولجت الفجوة بلحام أكبر تغير التشوه. وإذا تموج الجناح الرقيق تغير الاستقرار. لذلك يمتد التحكم من المادة والتصميم إلى التشكيل واللحام والشكل النهائي.

كلفة الجزء النهائي لا سعر الطن فقط

قد يرتفع سعر الطن وينخفض إجمالي كلفة الجزء بسبب تقليل الاستهلاك والقطع ومواد الحشو والوصلات. وفي مقارنة محددة تذكر SSAB خفضاً يصل إلى 1500 كغ في وزن الشاسيه وإلى 30% في كلفة الإنتاج، مع زيادة أعمال الثني اللازمة للمقاطع الجديدة.[6]

ليست هذه نسباً مضمونة للصناعة كلها. تختلف الأجور والمعدات والكميات والأسعار والهندسة. الحساب الأجدى يشمل المادة والقطع والتشكيل واللحام والتجهيز وزمن الدورة والفاقد وإعادة العمل والقيمة التشغيلية للحمولة.

ما الذي ينبغي للمصنّع تحديده واختباره وشراؤه؟

ينبغي للمصنّع أن يبدأ بتحديد القيد الحالي، لا بأقل سماكة ممكنة. إذا كان الخضوع حاكماً فقد تفيد المقاومة الأعلى. إذا كان الانحراف حاكماً فالحل هندسي. إذا كان الانبعاج حاكماً فتُراجع النحافة والإسناد. إذا كان تعب الوصلة حاكماً فتُراجع تفاصيلها. وإذا كان تباين الإنتاج حاكماً فقد تكون التفاوتات والعملية أهم من زيادة المقاومة الاسمية.

مواصفة تصل إلى التجميع النهائي

قد لا تكفي عبارة «مقاومة خضوع لا تقل عن 700 ميغاباسكال». بحسب الجزء، يمكن أن تشمل المواصفة:

• المادة: مقاومة الخضوع والشد والاستطالة والمتانة وقابلية اللحام وحالة التوريد.
• الأبعاد: السماكة وتفاوتها والاستواء والعرض والطول والشكل الحرج للمقطع.
• التشكيل: نصف القطر واتجاه الدرفلة عند اللزوم وحالة الحافة وثبات الارتداد.
• اللحام: العملية والحشو وشكل الوصلة وموقعها والمدخل الحراري والتشوه.
• التتبع: الشهادات وهوية الصهرة أو الدفعة ووثائق المورد عند الحاجة.
• المنتج النهائي: الأبعاد والمحاذاة وفحص اللحام واختبارات الحمل أو التعب المناسبة.

لا يحتاج حامل صندوق أدوات إلى مستوى التحقق نفسه المطلوب لجناح العارضة الرئيسية. تحدد الوظيفة والمخاطر نطاق الضبط.

كل اختبار يجيب عن سؤال محدد

اختبار الشد لا يقيس صلابة الشاسيه أو انبعاج الجدار أو تشوه اللحام أو عمر الوصلة. واختبار الحمل الساكن وحده لا يثبت المتانة تحت دورات متكررة. والفحص البعدي لا يثبت متانة الصدم. أما اختبار التعب فنتيجته مرتبطة بطيف الحمل والإسناد وتفصيل الوصلة وشكل العينة.

لذلك لا تثبت شهادة 900 ميغاباسكال أن المقطورة أفضل من تصميم صحيح باستخدام 700 أو 355 ميغاباسكال. الاستنتاج يتعلق بالهيكل الكامل.

على المشتريات مقارنة الظروف التي تسمح بإنتاج ثابت، لا سعر الطن وحده. توريد رخيص ذو سماكة أو استواء أو ارتداد غير منتظم قد يزيد الضبط والفاقد والتقويم وتوقف الروبوت. وحدة المقارنة الأنسب هي كلفة تصنيع الوظيفة الإنشائية المطلوبة بصورة متكررة.

رؤية GOODIN: حرية في التصميم لا ترقية تلقائية

قد تبدو العارضة الرقيقة أضعف، لكن المظهر ليس دليلاً كافياً، مثلما أن رقم مقاومة أعلى لا يثبت جودة أعلى. يمكن لهيكل أعيد تصميمه والتحقق منه أن يحافظ على القدرة المطلوبة بوزن ذاتي أقل.

على المشتري السؤال عن الصلابة والاستقرار وتفاصيل التعب وعمليات الثني واللحام وثبات الإنتاج والاختبارات الممثلة للخدمة. السماكة وحدها لا تجيب.

كفاءة انتقائية بدلاً من ترقيق كل شيء

تُستخدم المقاومة حيث تسمح بإزالة كتلة، والهندسة حيث تُطلب الصلابة، والمقاطع المناسبة حيث يهم الالتواء. وتُحسن الوصلات عندما يحكم التعب، وتُختار قابلية التشكيل عند تعقيد الشكل. وتُحفظ السماكة اللازمة للانبعاج والصدمات والتآكل والتثبيت والتصنيع.

ترى GOODIN أن الفولاذ عالي المقاومة يمنح حرية تصميم، لا ترقية تلقائية. النتيجة الجيدة تتطلب إعادة النظر في المادة والمقطع ومسار الحمل والاستقرار والتعب وقدرة المصنع معاً.

وينطبق ذلك عند اختيار رافعات إسناد المقطورات وملحقات وتجهيزات التثبيت. فتقييم قدرة المكوّن لا يعتمد تلقائياً الهيكل الرقيق الذي يحمله أو طريقة اتصاله.

المصادر وقراءات إضافية

تنطبق البيانات على المنتجات والشروط المذكورة. الحالات التجارية ليست اختبارات مستقلة، والرسوم التوضيحية لا تحل محل تصميم الجزء الفعلي وإجراءات تصنيعه المناسبة.

1. SSAB — Typical upgrading
2. SSAB — Bending stiffness
3. SSAB — Stability
4. SSAB — Loading situations
5. SSAB — Fatigue
6. SSAB — Trailer Design Guideline — production economics and structural redesign
7. SSAB — Springback
8. SSAB — Strenx 700MC D/E — product data
9. SSAB — Strenx 900MC — product data
10. SSAB — Welding heat input
11. SSAB — Welding methods and filler material
12. SSAB — Welding distortion
13. SSAB — Edge quality
14. SSAB — Murray Trailers reinvents low-bed heavy haulers with Strenx steel
15. SSAB — Trailer Design Guideline — greater trailer capacity
16. SSAB — Trailer Design Guideline
