Как выбрать хомут опорного колеса: трубы 35, 42, 48 и 60 мм и остальные условия совместимости

Руководства по покупке · Выбор изделий №10 · Техническое одобрение конкретной модели проводится отдельно от отбора по номинальному диаметру.

Измерьте трубу и выберите размерную группу

Выражение размер опорного колеса может означать несколько разных размеров.

В карточке изделия могут быть указаны:

• диаметр колеса;
• ширина колеса;
• наружный диаметр опорной трубы;
• общая высота узла;
• выдвижение или ход.

Хомут обычно не зажимает само колесо.

Он удерживает наружную опорную трубу опорного колеса.

Поэтому ключевой размер — это:

Наружный диаметр трубы непосредственно в месте зажима.

Не измеряйте меньшую внутреннюю телескопическую трубу, предполагая, что её размер определяет необходимый диаметр хомута.

Не выбирайте хомут по диаметру резинового колеса.

И не полагайтесь полностью на номинальный размер из старого руководства прицепа, если опорное колесо могли заменить.

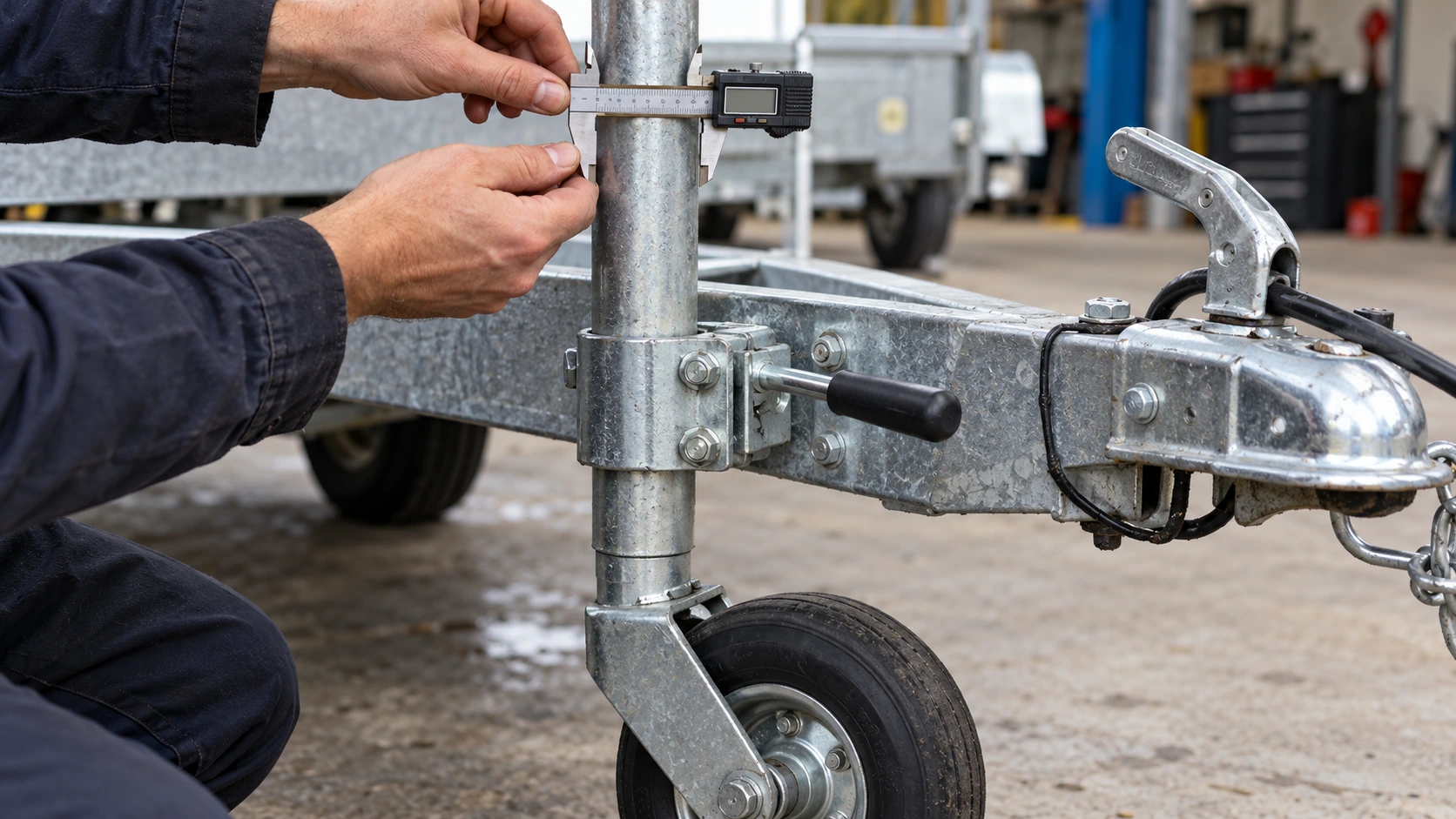

Измерьте фактическую зону зажима

На существующей установке определите участок трубы, проходящий через хомут.

Зафиксируйте:

1. Наружный диаметр трубы.
2. Круглая ли труба и нет ли повреждений.
3. Гладкая, рифлёная или зубчатая ли поверхность.
4. Есть ли втулка, усиление или сварной шов.
5. Влияют ли покрытия или коррозия на контактную поверхность.

Измерение доступного участка трубы штангенциркулем даёт полезную отправную точку.

Если труба изношена, помята или деформирована, сравните несколько положений в предполагаемой зоне контакта.

Задача — не просто получить число, близкое к 48 мм.

Необходимо установить, соответствует ли фактическая труба допустимой геометрии выбранного хомута.

Что означают 35, 42, 48 и 60 мм?

Хомуты опорных колёс обычно классифицируют по наружному диаметру опорной трубы, которую они должны удерживать.

Сейчас GOODIN предлагает следующие исполнения.

Источник: ассортимент хомутов GOODIN [2] и соответствующие страницы изделий.

Эти данные позволяют провести первоначальный отбор.

Однако опубликованные толщины являются характеристиками изделий. Без размерного чертежа нельзя автоматически приписывать эти значения каждой стенке, рукоятке, оси или другому элементу.

Что ещё важнее, разные диаметры не образуют универсальную шкалу грузоподъёмности.

Хомут 60 мм не считается автоматически допущенным к определённой нагрузке только потому, что принимает более крупную трубу.

И два разных хомута 48 мм не обязательно взаимозаменяемы лишь из-за одинакового номинального диаметра.

35 мм: подтвердите меньшую размерную группу трубы

GOODIN K-2 предназначен для трубы опорного колеса или опорной трубы размерной группы 35 мм.

Для существующего лёгкого прицепа или компактной опорной системы он может стать подходящим кандидатом, если совпадают измеренная труба, схема крепления и конструкционные требования.

Однако обозначение 35 мм само по себе не определяет массу прицепа, номинальную нагрузку опорного колеса или допустимую опорную нагрузку.

Эти параметры требуют отдельной проверки.

42 мм: отдельный размер для замены

GOODIN K-7 предназначен для трубы 42 мм.

Этот размер особенно важен, когда владелец заменяет опорное колесо, но сохраняет прежний хомут.

Нельзя считать наружную трубу 42 мм совместимой с хомутом 48 мм.

Если механизм сжатия хомута не может достаточно обжать меньшую трубу, затяжка рычага может не обеспечить необходимое удержание.

Именно такое возможное несоответствие обсуждалось на форуме в октябре 2025 года.

Правильное решение при покупке — проверить фактические размеры трубы и хомута, а не прикладывать к рукоятке всё большую силу.

48 мм: один диаметр, несколько исполнений

GOODIN предлагает два заметно различающихся исполнения хомутов 48 мм:

• штампованный / разъёмный хомут K-3F;
• литой хомут K-5.

Поэтому группа 48 мм хорошо показывает, почему диаметр является лишь первым параметром выбора.

Оба изделия предназначены для труб размерной группы 48 мм.

Но конструкция корпуса хомута, геометрия крепления и соответствующие исполнения изделий различаются.

Ни одно из них нельзя выбирать лишь потому, что покупателю знакомо число 48.

60 мм: большая труба, отдельные требования к креплению

GOODIN K-6F предназначен для труб размерной группы 60 мм.

Для него опубликованы толщина 5 мм и исполнение со складной рукояткой.

Больший проём для трубы и корпус хомута требуют другого пространства и крепления по сравнению с меньшими моделями.

Покупателю всё равно необходимо проверить:

• профиль трубы;
• монтажные отверстия;
• несущую конструкцию прицепа;
• пространство для рукоятки;
• необходимое удержание хомутом;
• соответствующую номинальную нагрузку.

Переход к большей размерной группе трубы следует рассматривать как решение о совместимости системы, а не как универсальное улучшение.

Проверьте профиль трубы и состояние контакта

Предположим, покупатель измерил трубу опорного колеса и получил приблизительно 48 мм.

Он находит хомут, указанный как подходящий для 48 мм.

Можно ли считать выбор завершённым?

Не обязательно.

Следующий вопрос — рассчитан ли хомут на захват фактической поверхности трубы.

Гладкие трубы и трубы с рифлением или зубчатым профилем

У некоторых опорных колёс труба имеет относительно гладкую цилиндрическую поверхность.

У других снаружи предусмотрены рёбра, канавки или зубчатый профиль.

Эти особенности влияют на контакт хомута с трубой.

Хомут с зажимной поверхностью, рассчитанной на гладкую трубу, может не захватывать рифлёную трубу должным образом.

И наоборот, хомут для определённого зубчатого профиля может иметь другую контактную геометрию.

Это различие отражено в актуальных специализированных каталогах деталей.

Например, в ассортименте хомутов для рифлёных труб 48 мм компании Towing & Trailers [8] отделены хомуты для рифлёных или зубчатых труб от штампованных разъёмных хомутов, рассчитанных на гладкие трубы.

Другие модели литых хомутов, в зависимости от конструкции, могут поддерживать и гладкие, и рифлёные трубы.

Главный вывод:

Литое исполнение не означает автоматической совместимости с рифлёной трубой, а штампованное исполнение не определяет все допустимые профили трубы.

Совместимость должна следовать из спецификации конкретного изделия.

Что известно о GOODIN K-3F и K-5?

GOODIN обозначает K-3F как штампованный хомут 48 мм, а K-5 — как литой хомут 48 мм.

Однако их текущие общедоступные характеристики не устанавливают полного перечня допустимых гладких, рифлёных или зубчатых профилей труб.

Поэтому преждевременно утверждать, что K-5 подходит для любого рифлёного опорного колеса или что K-3F подходит для любой гладкой трубы 48 мм.

Для закупок производителем прицепов правильный подход — предоставить чертёж фактического профиля трубы и получить подтверждение совместимости с конкретной моделью.

Состояние поверхности тоже важно

Даже при правильном выборе номинального размера трубы и хомута контактная зона должна оставаться пригодной для зажима.

Значение имеют:

• местная деформация трубы;
• повреждённые зажимные поверхности;
• чрезмерная коррозия;
• загрязнение;
• повреждённая резьба хомута;
• изношенные или деформированные прижимные элементы.

В обсуждении на Practical Caravan предполагалось, что загрязнение смазкой или повреждённая резьба хомута могли способствовать сползанию трубы.

Это были возможные объяснения, а не подтверждённые выводы.

Для покупки это важно: не следует автоматически заказывать другой диаметр, если настоящей причиной могут быть изношенные или несовместимые имеющиеся детали.

Это руководство не пытается диагностировать каждый случай сползания трубы в хомуте.

Оно определяет размеры и состояние компонентов, которые следует проверить перед заменой.

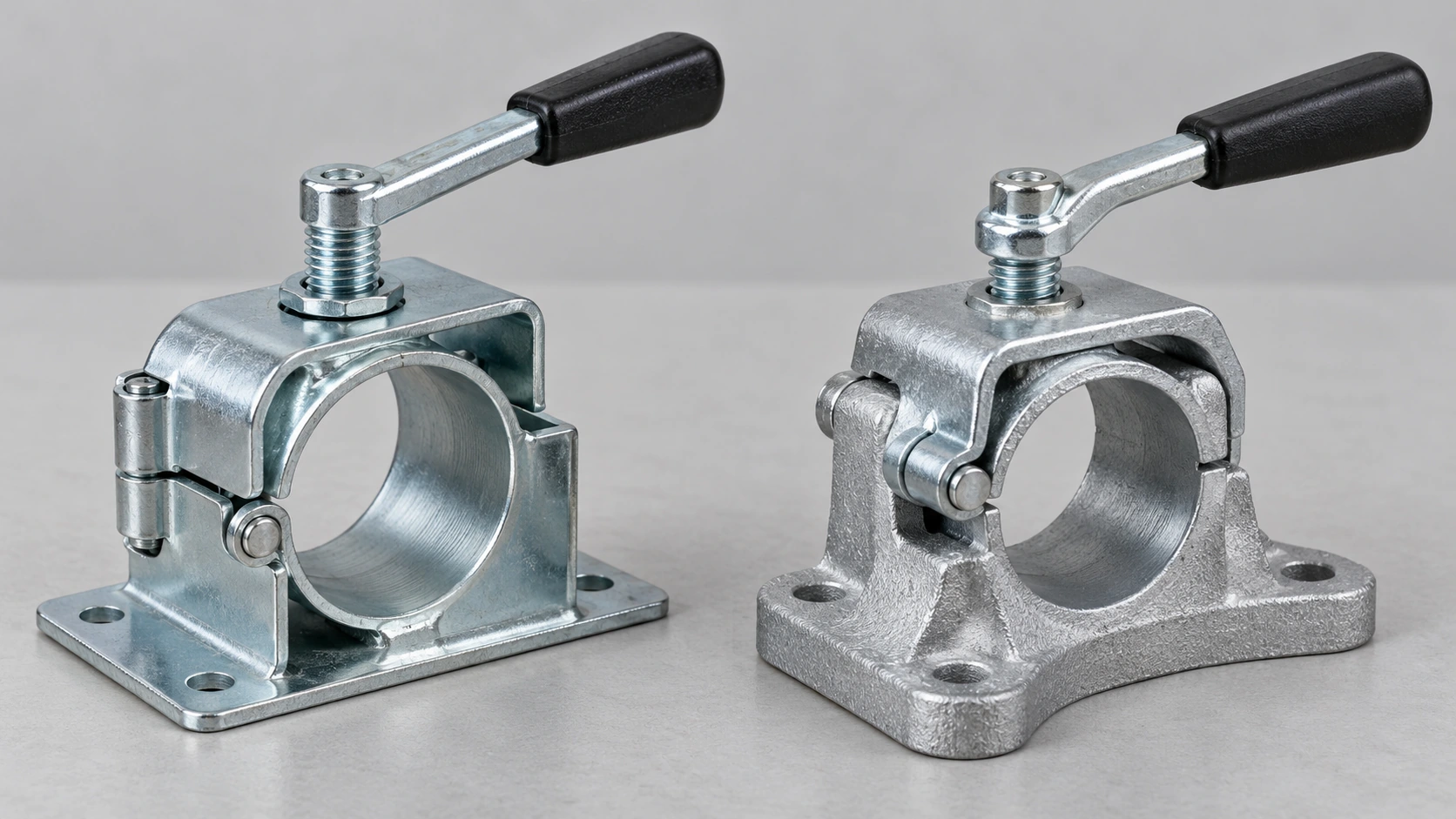

Сравните штампованную и литую конструкции

Покупатель, выбирающий между GOODIN K-3F и K-5, уже знает, что оба рассчитаны на трубу 48 мм.

Оставшееся решение касается конструкции и совместимости.

Штампованный / разъёмный хомут

В штампованном хомуте обычно используются формованные металлические элементы, образующие посадочное место трубы и механизм зажима.

GOODIN K-3F имеет такую конструкцию.

В опубликованных характеристиках указаны:

• размерная группа трубы 48 мм;
• опубликованная толщина 3.0 мм;
• складная рукоятка;
• монтажное основание со стороны прицепа.

Штампованное / разъёмное исполнение может обеспечивать компактное крепление и удобное обслуживание в зависимости от конкретной конструкции.

Однако нельзя предполагать, что любой штампованный хомут можно полностью раскрыть вокруг уже установленной трубы.

Необходимо проверить шарнир, геометрию разъёма и порядок сборки.

Литой хомут

В GOODIN K-5 используется литая зажимная часть / основание с механизмом складной рукоятки.

Опубликованные характеристики включают:

• размерную группу трубы 48 мм;
• опубликованную толщину 3.5 мм;
• литую конструкцию хомута;
• складную рукоятку.

Литое основание может создавать другую геометрию крепления и опоры трубы по сравнению с формованной конструкцией.

Но литое исполнение само по себе не доказывает более высокую допустимую нагрузку.

Также сравнение 3.5 мм и 3.0 мм не устанавливает относительную несущую способность этих изделий.

Значения толщины могут относиться к разным элементам, а геометрия конструкции имеет значение.

Покупатель должен запросить данные, подтверждающие необходимую нагрузку или удержание, а не выводить характеристики из внешнего вида.

Часто упускаемый вопрос монтажа

Можно ли установить хомут вокруг существующего опорного колеса или необходимо частично разобрать узел, чтобы пропустить трубу через хомут?

При замене это может иметь значение.

Например, специализированные продавцы отличают некоторые неразъёмные литые хомуты, для установки которых опорное колесо необходимо разъединить, от разъёмных или шарнирных конструкций, предназначенных для более удобной сборки.

В карточке литого хомута AL-KO у Towing & Trailers [9] прямо указано, что конкретный хомут неразъёмный.

Это не определяет порядок установки GOODIN K-5.

Это показывает ещё один вопрос, ответ на который следует получить из чертежа конкретного изделия.

Для дистрибьютора запасных хомутов это полезная характеристика, которую стоит документировать.

Проверьте монтажные отверстия и согласование конструкции

Даже если хомут идеально соответствует трубе опорного колеса, он должен крепиться к прицепу.

Это вторая основная проверка совместимости.

Совместимость с трубой и совместимость крепления на прицепе — независимые требования.

Хомут может принимать нужную трубу 48 мм, но его монтажные отверстия могут не совпадать с существующими отверстиями дышла или кронштейна.

Покупатель, заказывающий только по диаметру, может получить деталь, которую нельзя установить без изменения прицепа.

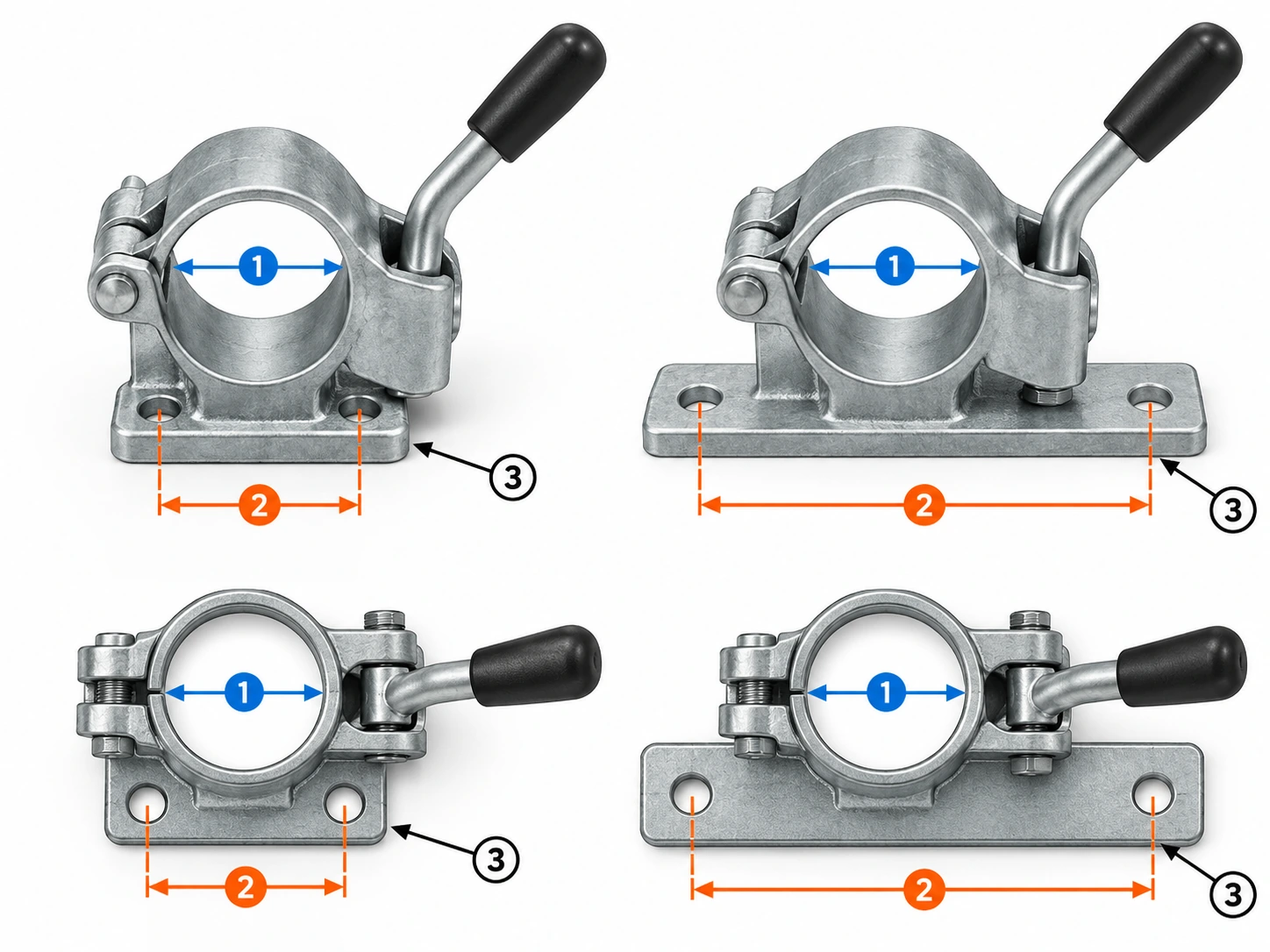

Межосевое расстояние монтажных отверстий не универсально

Коммерческие примеры ясно это показывают.

Для литого хомута AL-KO 48 мм [9] указано межосевое расстояние монтажных отверстий приблизительно 105 мм.

Для другого литого хомута Bradley 48 мм [10] указаны монтажные центры около 150–155 мм.

Оба предназначены для трубы опорного колеса 48 мм.

Но их крепления со стороны прицепа различаются.

Отсюда следует ясное правило покупки запасной части:

Совпадение диаметра трубы не гарантирует совпадения схемы болтовых отверстий.

Не переносите эти примерные расстояния между отверстиями на изделия GOODIN.

Текущие общедоступные страницы серии K компании GOODIN показывают элементы крепления, но не публикуют точные производственные расстояния между отверстиями или полные требования к крепежу.

Эти сведения необходимо получить из соответствующего чертежа GOODIN.

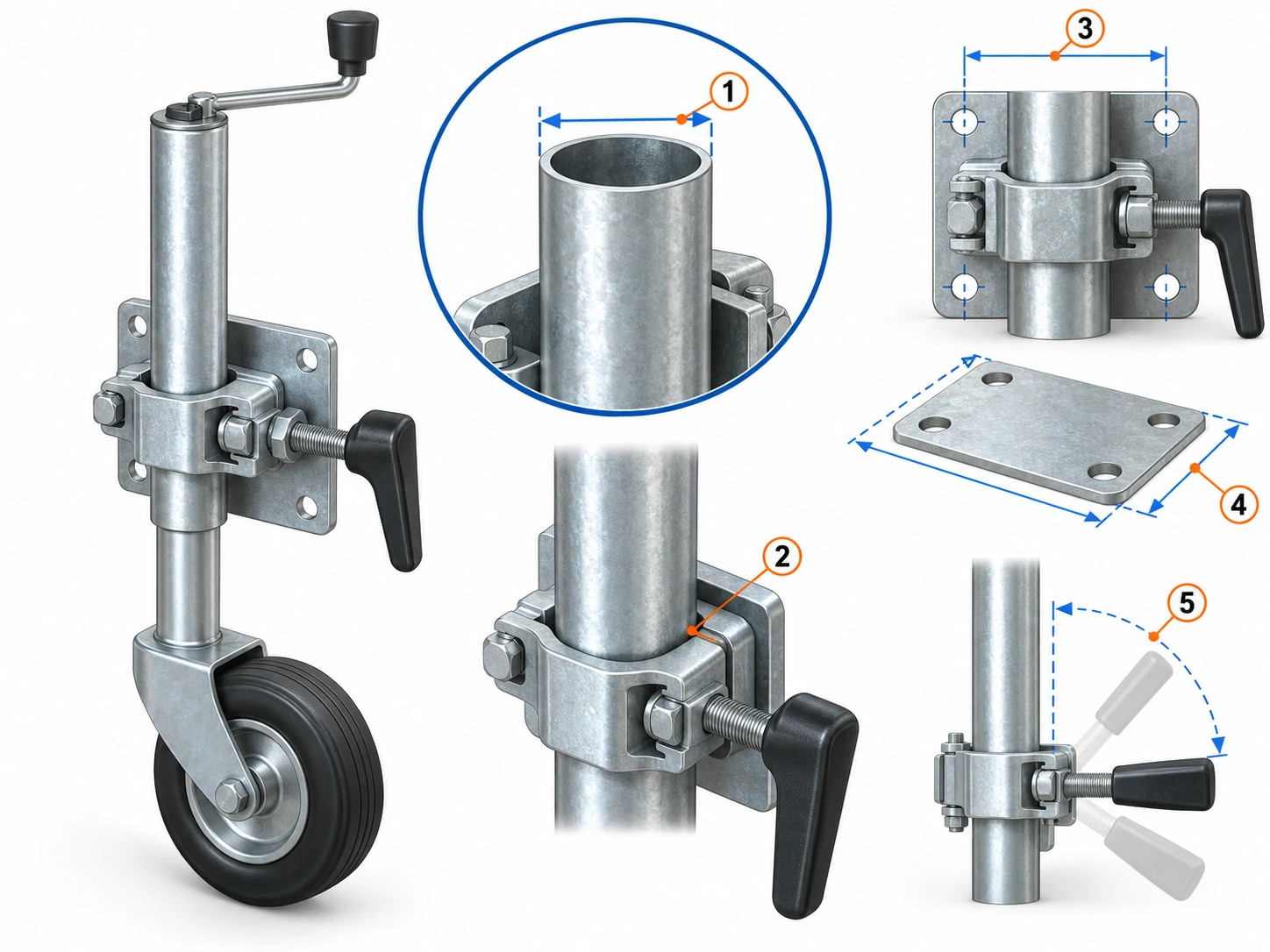

Какие монтажные размеры важны?

Перед заказом запасного хомута зафиксируйте:

A — Межосевое расстояние монтажных отверстий

Для схемы с двумя отверстиями измерьте расстояние между центрами.

Для многоотверстного крепления зафиксируйте всю схему.

B — Размеры отверстий или пазов

Круглое отверстие и продолговатый паз не равнозначны лишь потому, что их осевые линии кажутся совмещёнными.

C — Габариты монтажного основания

Проверьте всю площадь, необходимую для опоры хомута.

D — Размеры крепежа

Подтвердите допустимый диаметр и класс прочности болтов, шайбы и сопутствующие детали.

E — Несущий элемент

Определите, крепится ли хомут к пластине дышла, кронштейну рамы, поперечине или другой предусмотренной конструкции.

F — Ориентация при установке

Хомут должен правильно располагать опорное колесо относительно прицепа.

Внешне похожее основание не доказывает, что допускается любая ориентация крепления.

Не сверлите дышло только потому, что новый хомут почти подходит

Запасной хомут с другой схемой болтовых отверстий может подтолкнуть к обходному решению.

Покупатель может задуматься о сверлении новых отверстий или увеличении существующих.

Но дышло прицепа — несущий конструкционный элемент.

Новые отверстия или другие изменения могут повлиять на местное соединение и целостность конструкции.

Утверждение поставщика о пригодности хомута для трубы 48 мм не означает, что в раме любого прицепа разрешено добавлять отверстия.

Если замену нельзя установить на существующее одобренное крепление, возможны три решения:

1. Выбрать другой хомут с подходящей схемой крепления.
2. Использовать подходящий переходник или монтажное исполнение, одобренное производителем.
3. Получить соответствующее разрешение производителя прицепа или квалифицированную оценку предлагаемого изменения.

Правильное решение зависит от конкретного прицепа.

В серийном производстве схема крепления должна быть определена до изготовления рамы или кронштейнов хомута.

При замене запасной части сохранение существующего одобренного крепления часто является важной целью выбора.

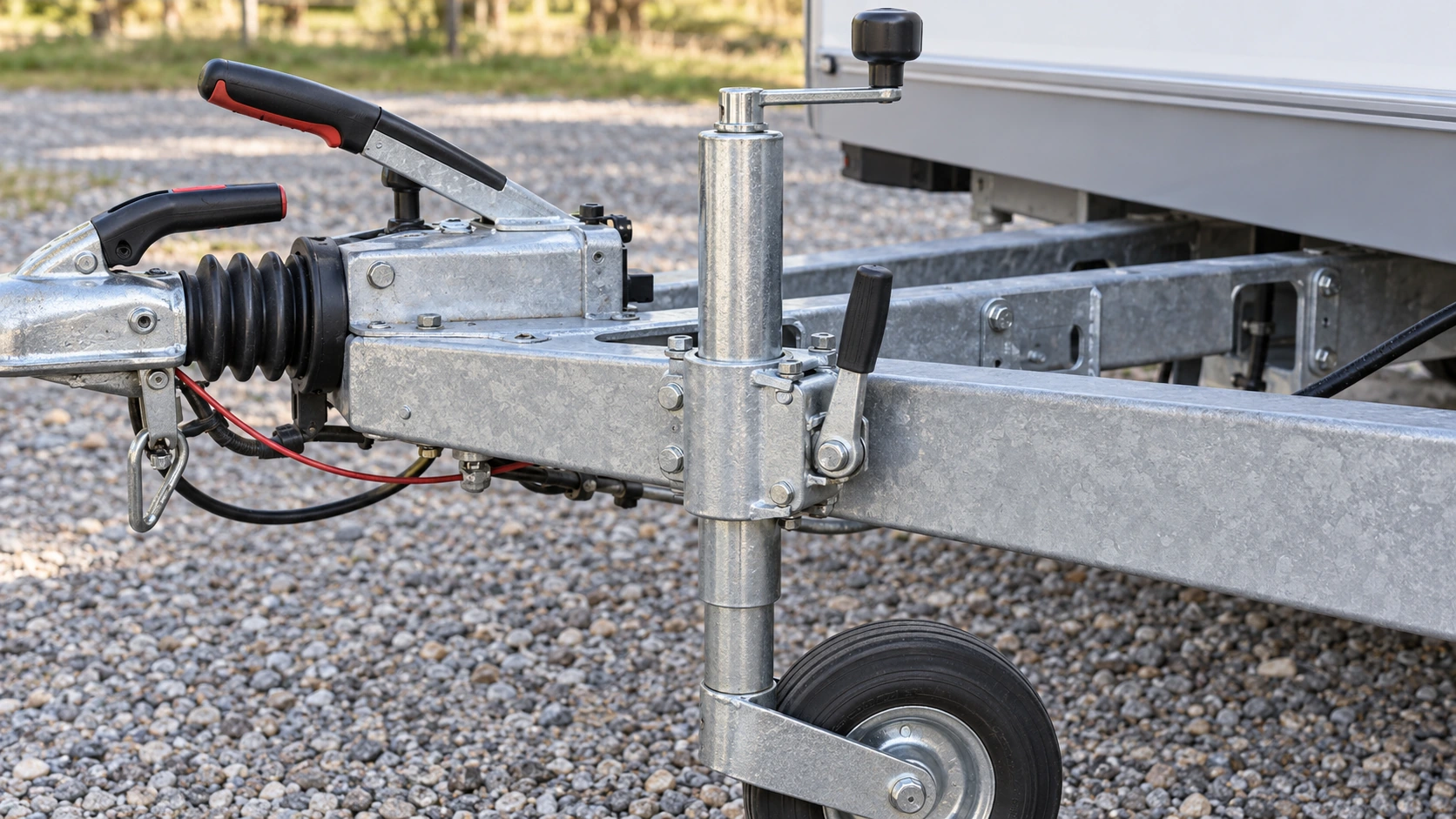

Проверьте пространство рукоятки и транспортное положение

Хомуту опорного колеса необходимо пространство для механизма затяжки.

Это легко упустить, поскольку изображения в каталогах часто показывают рукоятку без окружающих элементов прицепа.

На реальном прицепе рядом с хомутом могут находиться:

• сцепная головка;
• элементы А-образного дышла;
• механизм тормоза наката;
• рычаг стояночного тормоза;
• электрооборудование;
• инструментальный ящик на дышле;
• другие принадлежности прицепа.

Рукоятка хомута должна оставаться доступной и работать предусмотренным образом.

Неподвижные и складные рукоятки

Для GOODIN K-3F, K-5 и K-6F опубликованы исполнения со складной рукояткой.

Складная рукоятка может уменьшить постоянный выступ рычага после регулировки.

Однако ей всё равно нужно достаточное пространство для затяжки хомута и перевода в предусмотренное сложенное положение.

Складная конструкция не устраняет автоматически помехи от соседних компонентов.

Две отдельные проверки пространства

Для каждого рассматриваемого хомута проверьте:

Пространство при работе рукоятки

Может ли пользователь поворачивать или переставлять рукоятку, чтобы обеспечить требуемое производителем состояние зажима?

Пространство в убранном положении

Может ли рукоятка после затяжки оставаться в предусмотренном положении, не мешая другому оборудованию?

Хомут, который подходит к трубе и монтажным отверстиям, всё равно может оказаться непригодным, если его рукояткой невозможно пользоваться.

При использовании одного хомута на нескольких платформах прицепов производитель должен проверить ориентацию рукоятки для каждого соответствующего исполнения дышла.

Высота хомута и транспортное положение опорного колеса

Хомут фиксирует трубу в определённом положении относительно прицепа.

Это положение влияет на то, насколько узел опорного колеса выступает выше и ниже места крепления.

Поэтому другой корпус хомута или другой способ крепления могут изменить:

• доступное положение регулировки;
• доступ к ручке подъёма;
• зазор около сцепной головки;
• зазоры для колеса и вилки;
• поднятое транспортное положение.

Опорное колесо должно достигать требуемой рабочей высоты и убираться или складываться согласно инструкциям для всего узла.

В руководстве AL-KO по эксплуатации опорного колеса [12] описаны подъём узла в транспортное положение и затяжка хомута после сцепления.

Для покупки это означает, что новый хомут должен сохранять допустимые рабочее и транспортное положения всего опорного колеса.

В этой статье не нужно повторять весь процесс выбора высоты из предыдущего руководства «Ход домкрата прицепа и рабочая высота».

Достаточно установить, что расположение хомута влияет на пригодность к использованию всего узла.

Подтвердите опорные нагрузки и удержание хомутом

Это самое важное различие между обозначением размера и допустимой нагрузкой в этой статье.

Число 48 обозначает номинальный диаметр трубы в миллиметрах.

Оно не означает:

• опорную нагрузку 48 кг;
• определённую допустимую нагрузку на дышло;
• универсальную силу удержания хомута;
• полную допустимую массу прицепа;
• или конкретную номинальную нагрузку всего опорного колеса.

Требования к нагрузке необходимо установить отдельно.

В полной опорной системе несколько компонентов

Вертикальные и другие реакции, связанные с опорным колесом, передаются через:

дышло прицепа → монтажный крепёж → основание хомута → зажимной контакт → трубу опорного колеса → колёсный узел → грунт

Каждый компонент и каждое соединение должны соответствовать предполагаемому применению.

Даже опорное колесо с документированной допустимой нагрузкой не определяет несущую способность неопознанного хомута или его монтажных болтов.

Также массивный на вид литой хомут не подтверждает прочность дышла прицепа.

Нагрузки в неподвижном положении и при маневрировании могут различаться

В ассортименте опорных колёс AL-KO [11] прямо различаются статическая нагрузка на дышло и нагрузка при маневрировании.

Например, для некоторых моделей 48 мм AL-KO публикует такие значения:

• статическая нагрузка на дышло 150 кг (ST 48-200 V); [13]
• нагрузка при маневрировании 90 кг (ST 48-200 V). [13]

Для других моделей 48 мм опубликованы более высокие значения, включая исполнения со статической нагрузкой 250 кг и нагрузкой при маневрировании 150 кг. [14]

Это допустимые нагрузки конкретных моделей опорных колёс.

Они показывают, что даже внутри одной размерной группы трубы 48 мм рабочие нагрузки могут различаться.

Тот же принцип относится к хомутам.

Диаметр трубы и тип конструкции хомута не устанавливают его допустимую нагрузку.

Что должен подтвердить поставщик?

Для полной опорной системы производитель прицепов должен получить соответствующие сведения:

• допустимая статическая опорная нагрузка опорного колеса;
• допустимая нагрузка опорного колеса при маневрировании, если применимо;
• удерживающая способность или допустимая нагрузка хомута и условия её определения;
• требования к монтажным болтам;
• подтверждение пригодности конструкции со стороны прицепа;
• допустимые условия эксплуатации и транспортного положения.

Не переносите опубликованную нагрузку опорного колеса на посторонний хомут, если производитель не одобрил такое сочетание.

Границы текущих данных GOODIN о нагрузках

Общедоступные страницы GOODIN K-2, K-7, K-3F, K-5 и K-6F указывают размер трубы, исполнение и отдельные размеры изделий.

Они не публикуют полные данные о допустимой нагрузке хомута или сопротивлении сползанию вместе со всеми условиями крепления.

Поэтому по одному общедоступному каталогу нельзя присваивать этим хомутам конкретную допустимую опорную нагрузку.

При коммерческой закупке эти сведения должны входить в процесс технического подтверждения.

Определите, что необходимо заменить

Руководство по совместимости должно помогать покупателю определить, что именно нужно приобрести.

Не каждая проблема с опорным колесом требует замены всего опорного узла.

Решение 1: заменить только хомут

Это может быть уместно, когда:

• существующая труба опорного колеса пригодна;
• опорное колесо остаётся исправным;
• его допустимая нагрузка соответствует применению;
• нынешний хомут повреждён или несовместим;
• новый хомут соответствует диаметру и профилю поверхности трубы;
• новый хомут подходит к одобренному креплению прицепа;
• необходимое удержание и несущая способность подтверждены.

Например, подходящее опорное колесо 48 мм можно сохранить, заменив повреждённый хомут 48 мм правильно подобранной моделью.

Покупатель не должен считать достаточным любой доступный хомут 48 мм.

Решение 2: заменить опорное колесо и хомут согласованной парой

Это уместно, когда новое опорное колесо имеет другой наружный диаметр трубы или другой профиль поверхности по сравнению с исходным узлом.

Например:

Существующая система: хомут и труба 48 мм.

Предлагаемое новое опорное колесо: наружная труба 42 мм.

Сохранение старого хомута 48 мм может оставить несовместимый зажимной контакт.

Покупатель должен либо выбрать опорное колесо, совместимое с исходным одобренным хомутом, либо указать подходящий хомут 42 мм, крепление которого на прицепе также пригодно.

Та же логика действует при переходе между другими размерными группами.

При полной замене необходимо учитывать требования к рабочей высоте и допустимой нагрузке новой системы.

Решение 3: заново оценить монтажную конструкцию

Это необходимо, когда подходящий хомут нельзя установить на существующий прицеп без изменения несущих элементов крепления.

Примеры:

• несовместимая схема болтовых отверстий;
• недостаточная монтажная пластина;
• повреждение несущего дышла;
• неподходящая ориентация хомута;
• необходимость новых кронштейнов или приварных креплений;
• применение с большей опорной нагрузкой, не предусмотренное существующей установкой.

На этом этапе выбора другого хомута из каталога уже недостаточно.

Монтажное исполнение требует соответствующего технического подтверждения.

Матрица совместимости опорного колеса и хомута

Следующая матрица даёт практическую отправную точку для покупки запасных частей и закупок производителем прицепов.

Важно: это матрица предварительного выбора, а не заявление об одобрении всех перечисленных сочетаний труб и хомутов.

Первые пять строк показывают совпадение номинальных размерных групп.

Окончательная совместимость зависит от проверки геометрии конкретной модели, крепления и нагрузки.

Пример замены: почему новое опорное колесо сползает

Рассмотрим условную ситуацию замены, похожую на вопрос форума в октябре 2025 года.

Первоначально на прицепе стояли опорное колесо 48 мм и соответствующий хомут.

Предыдущий владелец установил новое опорное колесо 42 мм, сохранив старый хомут.

Когда новый владелец пытается закрепить колесо, рукоятка затягивается, но наружная труба продолжает двигаться.

Перед заказом запасной части нужно выполнить несколько проверок.

Сначала: подтвердите наружный диаметр трубы

Измерьте фактическую наружную трубу.

Если её диаметр 42 мм, нельзя предполагать, что хомут 48 мм сожмётся достаточно для правильного удержания.

Затем: определите существующий хомут

Установите исходную модель хомута, номинальный диаметр трубы и геометрию зажима.

Состояние хомута тоже важно.

Изношенный или повреждённый механизм может плохо удерживать даже трубу правильного размера.

Далее: проверьте монтажное крепление

Если требуется хомут 42 мм, убедитесь, что подходящая модель соответствует существующей одобренной схеме крепления.

Если схема болтовых отверстий отличается, покупателю может понадобиться другое исполнение хомута, а не изменение дышла.

Наконец: подтвердите всю опорную систему

Выбранные опорное колесо, хомут и монтажное исполнение должны соответствовать предполагаемым требованиям к опоре и маневрированию.

Нельзя выбирать меньшую трубу только потому, что она есть в наличии.

Возможные решения

Случай A — исходный хомут 48 мм исправен и одобрен: выберите совместимое опорное колесо 48 мм, отвечающее требованиям применения.

Случай B — новое опорное колесо 42 мм подходит: выбирайте соответствующий хомут 42 мм только при выполнении его монтажных условий и требований к нагрузке.

Случай C — ни одно сочетание не подходит к исходному креплению: получите одобренное альтернативное исполнение или заново оцените установку.

Этот пример объясняет, почему сползание трубы не должно автоматически вести к покупке большего хомута, более мощной рукоятки или самодельной прокладки.

Настоящая задача — восстановить подтверждённое сочетание компонентов.

Укажите согласованные детали и допустимые замены

Для производителя нескольких моделей прицепов выбор хомута опорного колеса становится задачей управления комплектациями.

Производитель может использовать разные опорные колёса, поскольку изделия имеют разные:

• требования к опорной нагрузке;
• рабочие высоты;
• диаметры труб;
• исполнения колёс;
• применения у заказчиков.

Соответствующие хомуты необходимо указывать последовательно.

Но стандартизация всех прицепов вокруг одной модели хомута может быть неуместной.

Цель — по возможности стандартизировать совместимые сопряжения.

Пример семейства изделий производителя

Рассмотрим условного производителя с тремя платформами прицепов.

Таблица приведена для иллюстрации.

Она не присваивает изделиям GOODIN конкретную допустимую нагрузку и не утверждает, что эти размеры изначально подходят указанным классам прицепов.

Фактический выбор должен следовать из инженерных требований производителя к опоре.

Зачем нужен список совместимых компонентов

Без определённого списка закупочная команда может заказать:

• правильное опорное колесо;
• хомут другого поставщика;
• монтажный кронштейн от более старого исполнения прицепа.

Каждая из трёх деталей по отдельности может выглядеть подходящей.

Но их сочетание может оказаться несовместимым.

Для серийного производства каждая платформа прицепа должна иметь документированное сочетание:

Артикул опорного колеса + артикул хомута + монтажный крепёж + одобренное крепление прицепа

Это повышает повторяемость сборки и помогает предотвращать неправильные замены при послепродажном обслуживании.

Создайте понятную матрицу запасных частей

Производитель или дистрибьютор может хранить опорные колёса и хомуты нескольких диаметров.

Система запасных частей должна затруднять заказ несовместимого сочетания.

Полезная запись о совместимости включает:

Ключевое поле — допустимые замены.

Дистрибьютор не должен считать взаимозаменяемыми все детали одной номинальной размерной группы.

Для одобренного альтернативного хомута могут потребоваться другая схема болтовых отверстий или другое расположение рукоятки даже при совпадении размера трубы.

Эти сведения необходимо установить до рекламы запасных частей как прямой замены.

Что производителю следует запросить у GOODIN?

При закупке партии запрос вида:

«Просим предложить цену на хомуты опорных колёс 48 мм».

не даёт достаточно информации для технического одобрения.

Полный запрос предложения должен включать следующие требования.

Совместимость с трубой

• номинальный наружный диаметр трубы;
• фактический допуск наружного диаметра;
• требования к круглости трубы;
• гладкий, рифлёный или зубчатый профиль;
• покрытие и состояние поверхности;
• чертёж или образец трубы.

Конструкция хомута

• необходимое штампованное или литое исполнение;
• марка материала;
• обработка поверхности;
• опубликованная толщина и её обозначение на чертеже;
• требование к разъёмной / шарнирной сборке;
• тип и ориентация рукоятки;
• геометрия зажимного винта и прижимной площадки.

Крепление со стороны прицепа

• чертёж монтажного основания;
• размеры отверстий и пазов;
• расстояние между монтажными центрами;
• подходящая геометрия элемента прицепа;
• допустимые размеры и класс прочности крепежа;
• необходимость опорной пластины или кронштейна.

Нагрузка и рабочие характеристики

• фактические требования к опорной нагрузке;
• предполагаемые условия стоянки и маневрирования;
• подтверждение удержания хомутом или сопротивления сползанию;
• необходимые условия испытаний;
• применимые критерии приёмки.

Производство и запасные части

• точное изделие и ревизия чертежа;
• совместимые артикулы опорных колёс;
• разрешённые замены;
• требования к контролю;
• наличие запасных рукояток или деталей хомута;
• упаковка и идентификация деталей;
• необходимое количество заказа.

Полностью определённый хомут можно оценивать как часть требуемой опорной системы прицепа, а не как отдельную принадлежность, выбранную только по диаметру.

Полная таблица проверки перед покупкой

Этот лист проверки объединяет наиболее важные проверки при замене.

Ни одна строка не заменяет остальные.

Совпадение диаметра необходимо для большинства стандартных замен хомутов круглых труб, но окончательное решение зависит от всей установки.

Взгляд GOODIN: покупайте согласованную опору, а не только диаметр

Первая ошибка выбора хомута опорного колеса — предположение, что обозначение размера трубы устанавливает полную совместимость.

Вторая — предположение, что более прочный на вид хомут автоматически делает установку более прочной.

Текущий ассортимент GOODIN предлагает пять полезных исполнений в размерных группах 35, 42, 48 и 60 мм.

K-3F и K-5 также показывают, что даже внутри одной номинальной группы 48 мм покупателю может понадобиться выбирать между несколькими конструкциями хомута.

Но правильный выбор изделия возможен только после проверки трёх сопряжений.

1. Труба и хомут

Диаметр, профиль и геометрия контакта должны совпадать.

2. Хомут и прицеп

Схема крепления, крепёж и несущая конструкция должны быть пригодны.

3. Полный узел и применение

Опорное колесо, хомут и конструкция прицепа должны соответствовать фактическим условиям эксплуатации и требованиям к нагрузке.

Если хомут не удерживает нужную трубу надёжно, одного номинального размера недостаточно.

Если монтажные отверстия не совпадают, правильный диаметр трубы не делает его прямой заменой.

А если для предлагаемой установки нет подтверждённой допустимой нагрузки хомута, литое исполнение или больший диаметр не заменяют отсутствующие сведения.

Правило закупки:

Задавайте опорное колесо и хомут как согласованное сопряжение, затем проверяйте всю опорную систему по фактическим требованиям прицепа.

Для покупателя запасной части это предотвращает неправильный заказ.

Для производителя прицепов это создаёт более последовательную спецификацию компонентов и систему запасных частей.

Правильный хомут не обязательно самый большой или с самым массивным на вид корпусом.

Это модель, у которой посадка трубы, монтажное крепление, рабочие зазоры и подтверждённое удержание соответствуют прицепу.

Итоговый список проверок

Перед одобрением покупки хомута опорного колеса подтвердите:

1. Измерен ли фактический наружный диаметр трубы?
2. Проводилось ли измерение в предполагаемой зоне зажима?
3. Труба гладкая, рифлёная, зубчатая или другой формы?
4. Допускает ли выбранный хомут именно этот профиль трубы?
5. Совместима ли геометрия захвата хомута с трубой?
6. Можно ли предусмотренным образом установить хомут вокруг опорного колеса или на него?
7. Совпадает ли схема монтажных отверстий с одобренным креплением прицепа?
8. Подходят ли монтажное основание, крепёж и несущая конструкция?
9. Может ли рукоятка затяжки работать без помех?
10. Может ли опорное колесо достигать необходимых рабочего и транспортного положений?
11. Подтверждены ли необходимые удерживающие характеристики хомута?
12. Рассмотрены ли отдельно требования к статической нагрузке и нагрузке при маневрировании, где применимо?
13. Выбран ли хомут по подтверждённым производителем характеристикам, а не по внешнему виду?
14. Связаны ли для заказов производителя одобренные артикулы опорного колеса и хомута в спецификации материалов?
15. Подтверждены ли любые замены актуальными чертежами и документацией совместимости?

Если эти проверки завершены, покупатель может значительно увереннее указать совместимый хомут.

Если нет, диаметр на этикетке изделия остаётся только результатом первого отбора.

Источники и дополнительные материалы

Данные изделий относятся только к опубликованным характеристикам конкретных моделей. Сообщения форума — наблюдения, а не подтверждённые диагнозы отказа. Размеры рыночных примеров нельзя применять к хомутам GOODIN.

1. Practical Caravan Forums — Дождь и ветер в Клитеро: обсуждение опорного колеса
2. GOODIN — Ассортимент хомутов
3. GOODIN — K-2 — хомут опорного колеса 35 мм
4. GOODIN — K-7 — хомут опорного колеса 42 мм
5. GOODIN — K-3F — штампованный хомут опорного колеса 48 мм
6. GOODIN — K-5 — литой хомут опорного колеса 48 мм
7. GOODIN — K-6F — хомут опорного колеса 60 мм
8. Towing & Trailers — Хомуты для рифлёных труб опорного колеса 48 мм
9. Towing & Trailers — AL-KO — литой хомут 48 мм, JC25
10. Towing & Trailers — Bradley — литой хомут для рифлёной трубы 48 мм, JC35
11. AL-KO — Опорные колёса для прицепов
12. AL-KO — Руководство по эксплуатации опорного колеса премиальной серии
13. AL-KO — ST 48-200 V — статическая нагрузка и нагрузка при маневрировании конкретной модели
14. AL-KO — Усиленное опорное колесо 48 мм — пример опубликованной нагрузки
