اختيار مشبك عجلة الدعم الصحيح: 35 أو 42 أو 48 أو 60 مم، وما الذي يجب أن يتطابق أيضًا؟
محتويات الصفحة
يستبدل مالك مقطورة سكنية عجلة الدعم، ويشد المشبك الموجود، ثم يكتشف أن أنبوب الدعم ما زال ينزلق إلى أسفل.
يبدو مقبض المشبك مشدودًا جيدًا، وتبدو عجلة الدعم في موضعها الصحيح. ومع ذلك، لا يستطيع المشبك تثبيت الأنبوب بصورة موثوقة.
هل المشبك متآكل؟
أم أن قطر عجلة الدعم الجديدة غير مناسب للمشبك الموجود أصلًا؟
في نقاش على منتدى Practical Caravan في أكتوبر 2025 [1]، وصف مالك مقطورة Bailey Unicorn Vigo مستعملة هذه المشكلة تحديدًا. كانت عجلة الدعم تهبط باستمرار رغم شد المشبك.
اقترح أحد المشاركين قياس القطر الخارجي للأنبوب. ربما كان المالك السابق قد ركّب عجلة دعم أصغر بأنبوب قطره 42 مم، مع الاحتفاظ بمشبك مخصص لأنبوب قطره 48 مم.
وشملت التفسيرات المحتملة الأخرى وجود تلوث حول سطح التثبيت أو تدهور حالة آلية الشد.
لم يثبت النقاش أي تفسير كان الصحيح.
لكنه أظهر خطأ شائعًا عند شراء قطع الاستبدال:
عجلة الدعم ومشبكها مكوّنان منفصلان، وشراء أحدهما لا يضمن توافقه مع الآخر.
تميّز كتالوجات قطع المقطورات عادةً بين مشابك عجلات الدعم وفق أقطار الأنابيب الاسمية، مثل 35 و42 و48 و60 مم.
وتغطي مجموعة مشابك GOODIN الحالية فئات المقاسات الأربع جميعها.
لكن القطر الاسمي ليس سوى أول فحص للتوافق.
يجب أن تتوافق قطعة الاستبدال الصحيحة أيضًا مع:
- القطر الخارجي الفعلي للأنبوب الذي سيُثبَّت؛
- شكل سطح الأنبوب؛
- هندسة إمساك المشبك؛
- نمط التثبيت على جهة المقطورة؛
- الحيز اللازم لحركة المقبض أثناء التشغيل؛
- أداء التثبيت المطلوب؛
- متطلبات حمل الدعم للمجموعة الكاملة.
بالنسبة لمشتري قطعة استبدال، السؤال الأساسي هو:
هل سيثبّت هذا المشبك أنبوب عجلة الدعم الموجودة لدي بإحكام، وهل يناسب واجهة التثبيت الأصلية للمقطورة؟
أما بالنسبة لمشتري يعمل لدى مُصنّع مقطورات، فيصبح السؤال:
ما مجموعة عجلة الدعم والمشبك التي ينبغي تحديدها معًا، لضمان استخدام مكونات متوافقة في كل إصدار من المقطورة؟
يبدأ القراران بقطر الأنبوب، لكن لا ينبغي أن ينتهي أي منهما عنده.
أدلة الشراء · اختيار المنتجات، المقالة العاشرة · الاعتماد الفني لكل طراز مستقل عن الفرز بالقطر الاسمي.
قِس الأنبوب وحدّد فئة المقاس
قد يشير تعبير مقاس عجلة الدعم إلى عدة أبعاد مختلفة.
قد تذكر صفحة المنتج:
- قطر العجلة؛
- عرض العجلة؛
- قطر أنبوب الدعم الخارجي؛
- الارتفاع الكلي للمجموعة؛
- مقدار الامتداد أو المشوار.
لا يمسك المشبك بالعجلة نفسها عادةً.
إنه يمسك بأنبوب الدعم الخارجي لعجلة الدعم.
ولذلك، فإن القياس الأساسي هو:
القطر الخارجي للأنبوب عند موضع التثبيت الفعلي.
لا تقس الأنبوب الداخلي التلسكوبي الأصغر ثم تفترض أن هذا القياس يمثل قطر المشبك المطلوب.
ولا تختَر المشبك بناءً على قطر العجلة المطاطية.
ولا تعتمد بالكامل على المقاس الاسمي المذكور في دليل قديم للمقطورة إذا كان من المحتمل أن عجلة الدعم قد استُبدلت.

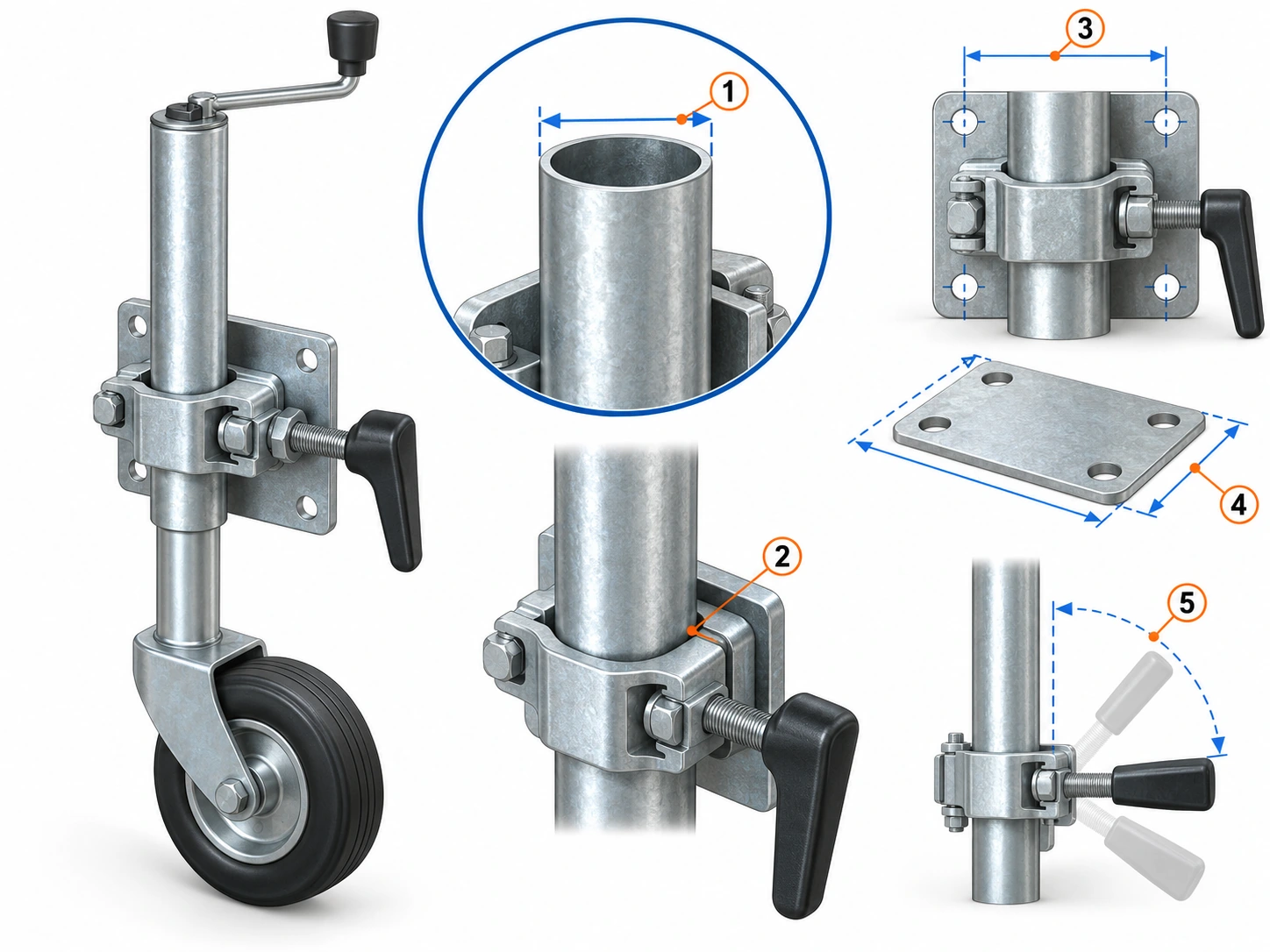

قِس منطقة التثبيت الفعلية
في التركيب الموجود، حدّد الجزء من الأنبوب الذي يمر عبر المشبك.
وسجّل:
- القطر الخارجي للأنبوب.
- ما إذا كان الأنبوب دائريًا وغير متضرر.
- ما إذا كان السطح أملس أو مضلّعًا أو مسنّنًا.
- ما إذا كانت هناك جلبة أو منطقة تقوية أو وصلة لحام.
- ما إذا كانت الطلاءات أو التآكل تؤثر في سطح التلامس.

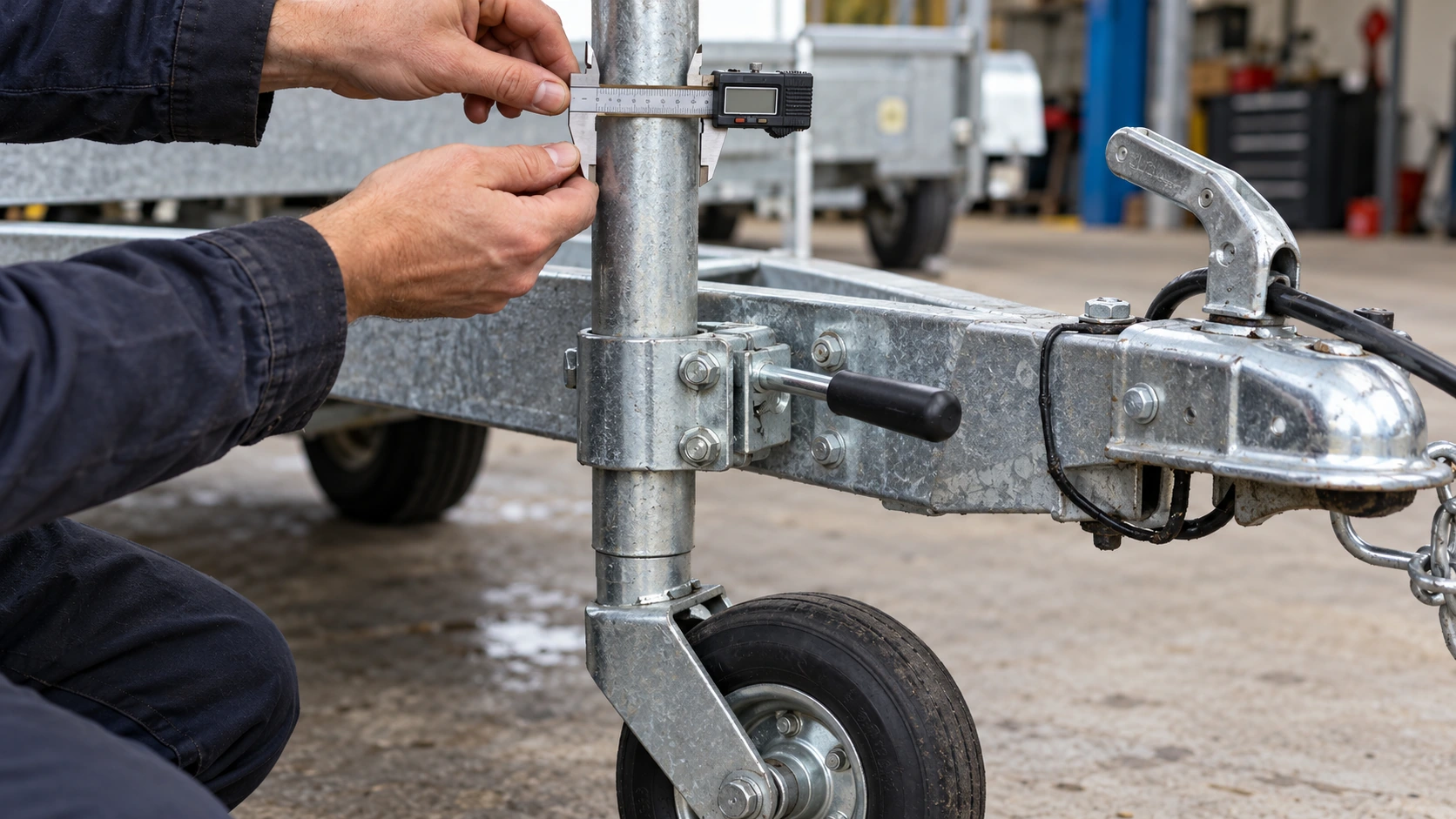

يمكن أن يوفر القياس بالقدمة ذات الورنية عبر الجزء المتاح من الأنبوب نقطة بداية مفيدة.
إذا كان الأنبوب متآكلًا أو منبعجًا أو مشوهًا، فقارن القياسات في عدة مواضع حول منطقة التلامس المقصودة.
ليس الهدف مجرد الوصول إلى رقم قريب من 48 مم.
بل إثبات أن الأنبوب الفعلي يقع ضمن الهندسة المعتمدة للمشبك المرشح.
ماذا تعني مقاسات 35 و42 و48 و60 مم؟
تُصنَّف مشابك عجلات الدعم عادةً بحسب القطر الخارجي لأنبوب الدعم الذي يُفترض أن تثبّته.
وتقدم GOODIN حاليًا التكوينات التالية.
| فئة قطر الأنبوب | طراز GOODIN | البنية المنشورة | السماكة المنشورة |
|---|---|---|---|
| 35 مم | K-2 | مشبك مشكّل، ذراع يدوي | 3.0 مم |
| 42 مم | K-7 | مشبك مكبوس / منقسم | 3.5 مم |
| 48 مم | K-3F | مشبك مكبوس / منقسم، مقبض قابل للطي | 3.0 مم |
| 48 مم | K-5 | مشبك مصبوب، مقبض قابل للطي | 3.5 مم |
| 60 مم | K-6F | مشبك مكبوس / مشكّل، مقبض قابل للطي | 5.0 مم |
المصدر: مجموعة مشابك GOODIN [2] وصفحات المنتجات المعنية.
توفر هذه القيم إطارًا مفيدًا للاختيار الأولي.
لكن السماكات المذكورة علنًا هي مواصفات للمنتجات. ولا ينبغي إسنادها تلقائيًا إلى كل جدار أو مقبض أو محور أو مكوّن آخر دون رسم محدد الأبعاد.
والأهم أن اختلاف الأقطار لا يثبت تدرجًا عامًا في قدرة التحميل.
فالمشبك 60 مم ليس معتمدًا تلقائيًا لحمل معين لمجرد أنه يقبل أنبوبًا أكبر.
كما أن مشبكين مختلفين بقياس 48 مم ليسا بالضرورة قابلين للاستبدال المتبادل لمجرد اشتراكهما في القطر الاسمي.
35 مم: تأكّد من فئة الأنبوب الأصغر
تحدد GOODIN استخدام K-2 مع عجلة دعم أو أنبوب دعم من فئة 35 مم.
قد يكون مرشحًا مناسبًا لمقطورة خفيفة موجودة أو ترتيب دعم مدمج، إذا تطابقت قياسات الأنبوب ونمط التثبيت والمتطلبات الإنشائية.
لكن تسمية 35 مم وحدها لا تحدد وزن المقطورة المقصود أو تصنيف حمل عجلة الدعم أو حمل الدعم المسموح.
فهذه تحتاج إلى تحقق مستقل.
42 مم: مقاس مستقل للاستبدال
تحدد GOODIN استخدام K-7 مع أنبوب قطره 42 مم.
ويكتسب هذا المقاس أهمية خاصة عندما يستبدل المالك عجلة الدعم دون استبدال المشبك.
لا ينبغي افتراض توافق أنبوب خارجي قطره 42 مم مع مشبك 48 مم.
إذا لم تستطع آلية ضغط المشبك الانغلاق بدرجة كافية حول الأنبوب الأصغر، فقد لا يؤدي شد الذراع إلى أداء التثبيت المطلوب.
وقد أشار نقاش المنتدى في أكتوبر 2025 إلى هذا الاحتمال تحديدًا.
الاستجابة الصحيحة عند الشراء هي التحقق من المقاسات الفعلية للأنبوب والمشبك، لا زيادة القوة المطبقة على المقبض باستمرار.
48 مم: قطر واحد، وأكثر من تكوين
تقدم GOODIN بنيتين بارزتين لمشابك 48 مم:
- المشبك المكبوس / المنقسم K-3F؛
- المشبك المصبوب K-5.
وهذا يجعل فئة 48 مم مثالًا مفيدًا على أن القطر ليس سوى أول معايير الاختيار.
يستهدف المنتجان فئة أنابيب 48 مم.
لكن بنية جسم المشبك وهندسة ربطه وتكوينات المنتجات المقصودة تختلف.
ولا ينبغي اختيار أي منهما لمجرد أن المشتري يتعرف على الرقم 48.
60 مم: أنبوب أكبر ومتطلبات تثبيت مستقلة
يستهدف GOODIN K-6F فئة أنابيب 60 مم.
وله سماكة منشورة تبلغ 5 مم وترتيب بمقبض قابل للطي.
تخلق فتحة الأنبوب الأكبر وجسم المشبك متطلبات حيز وتثبيت مختلفة عن الطرازات الأصغر.
ولا يزال على المشتري التحقق من:
- شكل سطح الأنبوب؛
- فتحات التثبيت؛
- الهيكل الحامل في المقطورة؛
- المساحة المتاحة للمقبض؛
- أداء التثبيت المطلوب من المشبك؛
- تصنيف الحمل ذي الصلة.
لذلك ينبغي التعامل مع الانتقال إلى فئة أنبوب أكبر كقرار يتعلق بتوافق النظام، وليس كترقية عامة تصلح لكل حالة.
افحص شكل الأنبوب وحالة التلامس
لنفترض أن مشتريًا قاس أنبوب عجلة الدعم فوجد قطره نحو 48 مم.
وعثر على مشبك معلن لمقاس 48 مم.
هل ينتهي الاختيار بذلك؟
ليس بالضرورة.
السؤال التالي هو ما إذا كان المشبك مصممًا للإمساك بسطح الأنبوب الفعلي.
الأنابيب الملساء مقابل المضلّعة أو المسنّنة
تتميز بعض أنابيب عجلات الدعم بسطح أسطواني أملس نسبيًا.
وتستخدم أخرى أضلاعًا أو أخاديد خارجية أو أشكالًا مسننة.
قد تؤثر هذه السمات في طريقة تلامس المشبك مع الأنبوب.
قد لا يمسك مشبك صُمم سطحه القابض لأنبوب أملس بأنبوب مضلّع على النحو المطلوب.
وبالعكس، قد تكون هندسة التلامس في مشبك مصمم لشكل مسنن معين مختلفة.
ويظهر هذا التمييز في كتالوجات قطع الغيار المتخصصة الحالية.
فعلى سبيل المثال، تميز مجموعة Towing & Trailers لمشابك الأنابيب المضلّعة 48 مم [8] بين المشابك المناسبة للأنابيب المضلّعة أو المسننة والمشابك المكبوسة المنقسمة المخصصة للأنابيب الملساء.
وقد تلائم طرازات أخرى من المشابك المصبوبة الأنابيب الملساء والمضلّعة معًا، وفق تصميمها.
النقطة المهمة هي:
البنية المصبوبة لا تعني تلقائيًا التوافق مع الأنابيب المضلّعة، والبنية المكبوسة لا تحدد تلقائيًا كل أشكال الأنابيب المسموح بها.
يجب أن يأتي تأكيد التوافق من مواصفات المنتج المحدد.
ماذا عن GOODIN K-3F وK-5؟
تعرّف GOODIN الطراز K-3F بأنه مشبك مكبوس 48 مم، والطراز K-5 بأنه مشبك مصبوب 48 مم.
لكن مواصفاتهما العامة الحالية لا تقدم قائمة كاملة ومعتمدة بأشكال الأنابيب الملساء أو المضلّعة أو المسننة المسموح بها.
لذلك من السابق لأوانه القول إن K-5 يقبل كل عجلة دعم مضلّعة، أو إن K-3F يناسب كل أنبوب أملس قطره 48 مم.
في مشتريات مُصنّعي المقطورات، النهج الصحيح هو تقديم رسم الشكل الفعلي للأنبوب والحصول على تأكيد توافق خاص بالطراز.
حالة السطح مهمة أيضًا
حتى عند اختيار الأنبوب والمشبك الصحيحين من حيث المقاس الاسمي، يجب أن تبقى واجهة الإمساك مناسبة.
تشمل الحالات المهمة:
- التشوه الموضعي للأنبوب؛
- تلف أسطح التثبيت؛
- التآكل المفرط؛
- التلوث؛
- تلف سن اللولب في المشبك؛
- تآكل عناصر الضغط أو تشوهها.
تضمن نقاش Practical Caravan اقتراحات بأن التلوث بالشحم أو تلف سن اللولب في المشبك قد يساهم في الانزلاق المُبلّغ عنه.
كانت هذه تفسيرات محتملة، وليست نتائج مؤكدة.
وهذا مهم عند الشراء لأن المشتري لا ينبغي أن يطلب قطرًا مختلفًا تلقائيًا بينما قد تكون المشكلة الحقيقية في أجزاء موجودة متآكلة أو غير متوافقة.
لا يحاول هذا الدليل تشخيص كل حالة انزلاق في المشبك.
بل يحدد الأبعاد وحالات المكونات التي تحتاج إلى تأكيد قبل الاستبدال.

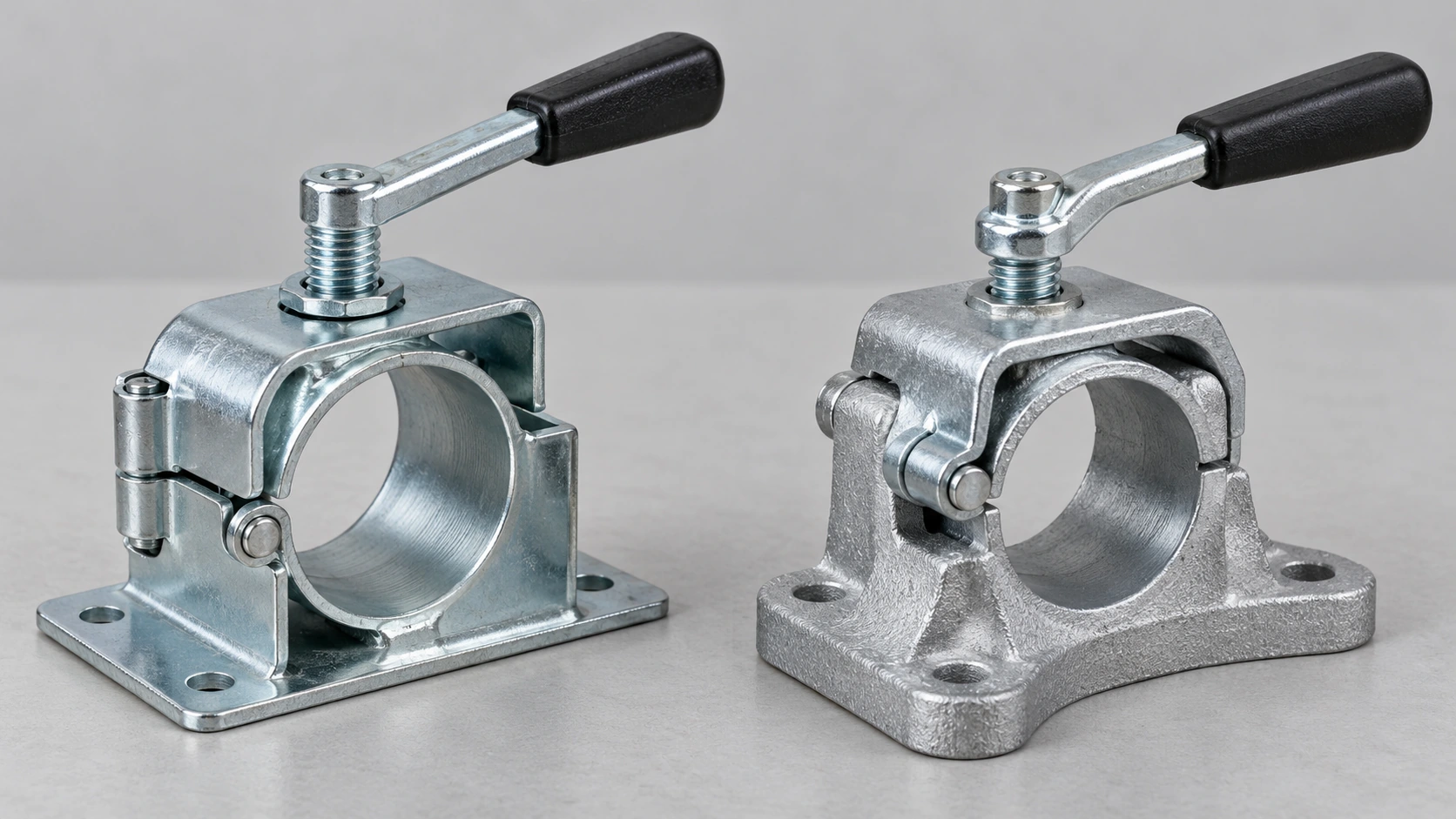

قارن البنية المكبوسة والمصبوبة
يعرف المشتري الذي يختار بين GOODIN K-3F وK-5 بالفعل أن كليهما يستهدف أنبوبًا قطره 48 مم.
أما القرار المتبقي فيتعلق بالبنية والتوافق.
المشبك المكبوس / المنقسم
يستخدم المشبك المكبوس عادةً أجزاء معدنية مشكّلة لإنشاء مقعد الأنبوب وآلية التثبيت.
ويمتلك GOODIN K-3F هذا النوع من البنية.
تشمل مواصفاته المنشورة:
- فئة أنبوب 48 مم؛
- سماكة منشورة 3.0 مم؛
- مقبضًا قابلًا للطي؛
- قاعدة تثبيت على جهة المقطورة.
قد يوفر الترتيب المكبوس / المنقسم تكوينًا مدمجًا للربط والصيانة، وفق التصميم المحدد.
لكن لا ينبغي للمشتري افتراض إمكانية فتح كل مشبك مكبوس بالكامل حول أنبوب مركّب بالفعل.
يجب فحص المفصلة الفعلية وهندسة الانقسام وطريقة التجميع.
المشبك المصبوب
يستخدم GOODIN K-5 قسم تثبيت / قاعدة مصبوبًا مع آلية مقبض قابل للطي.
تشمل مواصفاته المنشورة:
- فئة أنبوب 48 مم؛
- سماكة منشورة 3.5 مم؛
- بنية مشبك مصبوبة؛
- مقبضًا قابلًا للطي.
قد تنشئ القاعدة المصبوبة هندسة تثبيت ودعم للأنبوب مختلفة عن التصميم المشكّل.
لكن البنية المصبوبة لا تثبت تلقائيًا تصنيف حمل أعلى.
وبالمثل، لا تثبت مقارنة 3.5 مم مع 3.0 مم القدرة الإنشائية النسبية لهذين المنتجين.
فقد تشير قيم السماكة إلى سمات مختلفة في المكونات، كما أن هندسة البنية مهمة.
ينبغي للمشتري طلب بيانات التحقق من الحمل أو التثبيت المطلوب، بدل استنتاج الأداء من المظهر.
سؤال تركيب يُغفل كثيرًا
هل يمكن تركيب المشبك حول عجلة الدعم الموجودة، أم يجب تفكيك مجموعة عجلة الدعم جزئيًا لتمرير الأنبوب عبره؟
قد يكون هذا مهمًا أثناء الاستبدال.
فعلى سبيل المثال، يميز تجار متخصصون بين بعض المشابك المصبوبة غير المنقسمة التي تستلزم فصل عجلة الدعم لتركيبها، والتصاميم المنقسمة أو المفصلية المعدّة لتجميع أكثر سهولة.
وتذكر صفحة مشبك AL-KO المصبوب لدى Towing & Trailers [9] صراحةً أن مشبكها المحدد غير منقسم.
هذا لا يحدد إجراء تركيب GOODIN K-5.
لكنه يوضح سؤالًا آخر ينبغي الإجابة عنه من رسم المنتج المحدد.
وبالنسبة لموزع يبيع مشابك استبدال، فهذه خاصية مفيدة ينبغي توثيقها.
تحقق من الفتحات والاعتماد الإنشائي
حتى لو تطابق المشبك تمامًا مع أنبوب عجلة الدعم، فلا بد أن يُثبت على المقطورة.
وهذا هو الحاجز الرئيسي الثاني للتحقق من التوافق.
توافق الأنبوب وتوافق التثبيت على جهة المقطورة متطلبان مستقلان.
قد يقبل المشبك أنبوب 48 مم الصحيح، لكن فتحات تثبيته لا تتطابق مع الفتحات الموجودة في قضيب الجر أو الحامل.
وهذا يعني أن مشتريًا يطلب حسب القطر فقط قد يتلقى قطعة لا يمكن تركيبها دون تعديل المقطورة.

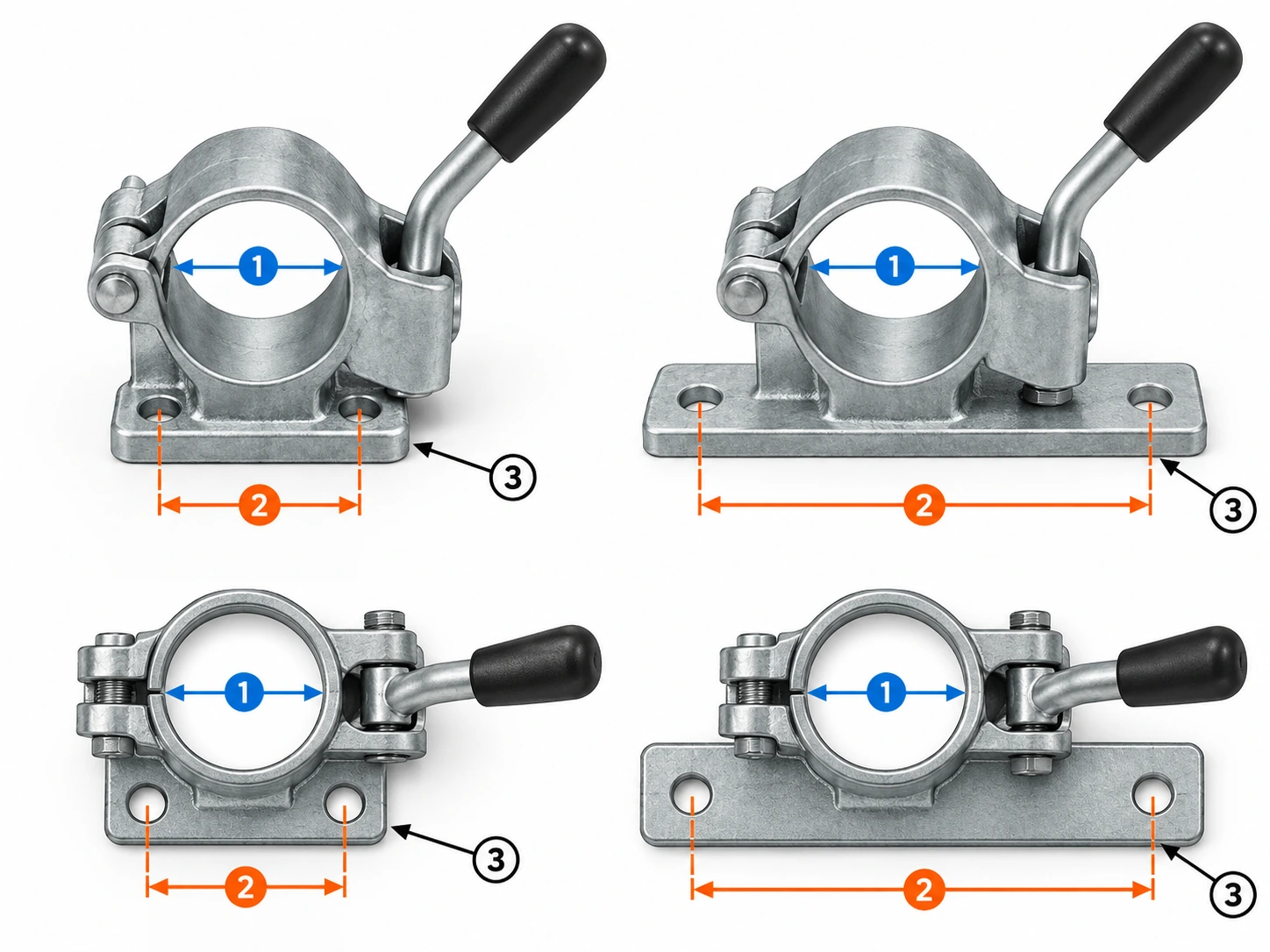

المسافات بين مراكز فتحات التثبيت ليست موحدة
توضح أمثلة تجارية هذا الأمر.
تذكر صفحة مشبك AL-KO المصبوب 48 مم [9] أن المسافة بين مراكز فتحات تثبيته نحو 105 مم.
وتذكر صفحة مشبك Bradley مصبوب آخر بقياس 48 مم [10] مسافة بين مراكز التثبيت في حدود 150–155 مم.
يستهدف كلاهما أنبوب عجلة دعم قطره 48 مم.
لكن واجهتي التثبيت على جهة المقطورة تختلفان.
وهذا يوفر قاعدة واضحة عند شراء قطع الاستبدال:
تطابق قطر الأنبوب لا يضمن تطابق نمط فتحات المسامير.
لا تنقل المسافات الواردة في هذه الأمثلة إلى منتجات GOODIN.
تُظهر صفحات سلسلة K الحالية العامة لدى GOODIN عناصر التثبيت، لكنها لا تنشر المسافات الدقيقة لفتحات الإنتاج أو المتطلبات الكاملة لأدوات الربط.
ويجب الحصول عليها من رسم GOODIN المعني.
ما أبعاد التثبيت المهمة؟
قبل طلب مشبك استبدال، سجّل:
A — المسافة بين مراكز فتحات التثبيت
في النمط ذي الفتحتين، قِس المسافة من مركز إلى مركز.
وفي الترتيبات متعددة الفتحات، سجّل النمط كاملًا.
B — أبعاد الفتحات أو الشقوق
الفتحة الدائرية والشق الممدود ليسا متكافئين لمجرد أن خطي مركزيهما يبدوان متحاذيين.
C — المساحة التي تشغلها قاعدة التثبيت
تحقق من كامل المساحة اللازمة لإسناد المشبك.
D — أبعاد أدوات الربط
أكد قطر المسامير وفئة مقاومتها والوردات والأجزاء المرتبطة المعتمدة.
E — العنصر الحامل
حدّد ما إذا كان المشبك يُثبت على صفيحة قضيب الجر أو حامل الهيكل أو عارضة عرضية أو بنية أخرى مقصودة.
F — اتجاه التركيب
يجب أن يضع المشبك عجلة الدعم في الموقع الصحيح بالنسبة للمقطورة.
ولا يثبت تشابه شكل القاعدة أن كل اتجاهات التركيب مسموح بها.
لا تحفر قضيب الجر لأن المشبك الجديد يكاد يناسبه
قد يغري مشبك استبدال ذو نمط مسامير مختلف المشتري باللجوء إلى حل التفافي.
قد يفكر في حفر فتحات جديدة أو توسيع الفتحات الموجودة.
لكن قضيب جر المقطورة مكوّن إنشائي.
وقد تؤثر الفتحات الجديدة أو التعديلات الأخرى في الاتصال الموضعي والسلامة الإنشائية.
ولا يعني تصريح المورد بأن المشبك مناسب لأنبوب 48 مم جواز إضافة فتحات جديدة إلى أي هيكل مقطورة.
إذا تعذر استخدام واجهة التثبيت المعتمدة الموجودة مع قطعة الاستبدال، فهناك ثلاثة احتمالات:
- اختيار مشبك آخر بنمط تثبيت متوافق.
- استخدام مُهايئ أو ترتيب تثبيت مناسب ومعتمد من المُصنّع.
- الحصول على موافقة مُصنّع المقطورة المعني أو تقييم مؤهل للتعديل المقترح.
يعتمد الحل الصحيح على المقطورة المحددة.
وفي إنتاج المقطورات، ينبغي تحديد نمط التثبيت قبل تصنيع الإطار أو حوامل المشبك.
أما عند استبدال قطع ما بعد البيع، فغالبًا ما يكون الحفاظ على واجهة التثبيت المعتمدة الموجودة هدفًا مهمًا في الاختيار.

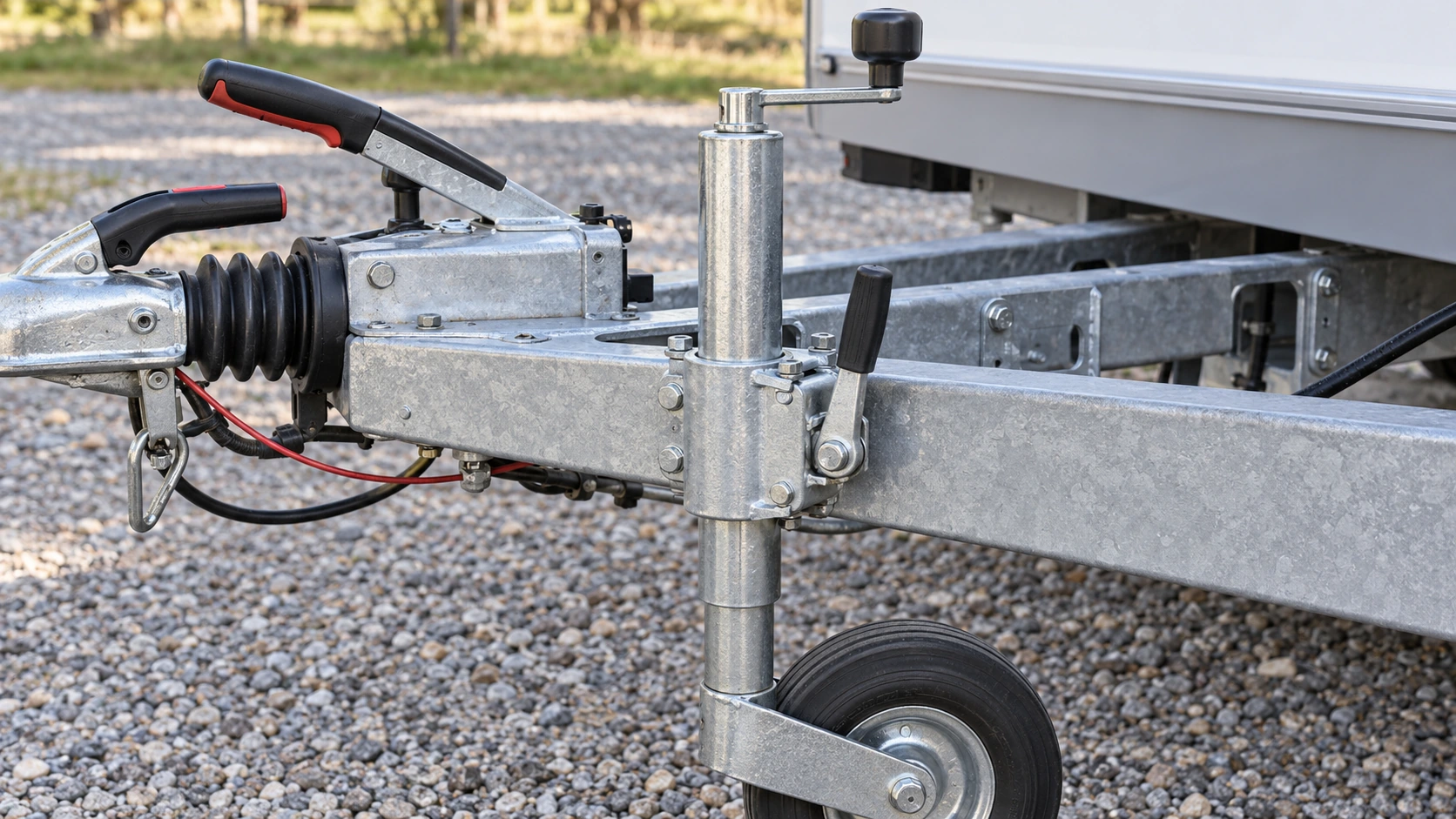

افحص مساحة المقبض ووضع النقل
يحتاج مشبك عجلة الدعم إلى مساحة لآلية الشد.
ويسهل إغفال ذلك لأن صور الكتالوج غالبًا ما تُظهر المقبض دون هيكل المقطورة المحيط به.
على المقطورة الفعلية، قد يقع المشبك بالقرب من:
- قارنة الجر؛
- عناصر قضيب الجر ذي الشكل A؛
- مجموعة مكابح القصور الذاتي؛
- ذراع مكبح التوقف؛
- المعدات الكهربائية؛
- صندوق أدوات مقدمة المقطورة؛
- ملحقات أخرى للمقطورة.
يجب أن يظل مقبض المشبك قابلًا للوصول وقادرًا على العمل كما صُمم.
المقابض الثابتة والقابلة للطي
تذكر GOODIN تكوينات بمقبض قابل للطي للطرازات K-3F وK-5 وK-6F.
قد يقلل المقبض القابل للطي البروز الدائم للذراع بعد الضبط.
لكنه يظل بحاجة إلى مساحة كافية لشد المشبك والانتقال إلى الوضع المطوي المقصود.
ولا تلغي ميزة الطي تلقائيًا التداخل مع المكونات القريبة.
فحصان منفصلان للخلوص
لكل مشبك مرشح، تحقق من:
حيز الحركة أثناء التشغيل
هل يستطيع المستخدم تدوير المقبض أو تغيير موضعه للوصول إلى حالة التثبيت المطلوبة من المُصنّع؟
حيز المقبض عند التخزين
بعد إحكام التثبيت، هل يمكن أن يبقى المقبض في موضعه المقصود دون التداخل مع المعدات الأخرى؟
قد يظل المشبك المناسب للأنبوب وللفتحات غير صالح إذا تعذر تشغيل مقبضه.
وفي برامج التصنيع التي تستخدم المشبك نفسه على عدة منصات للمقطورات، ينبغي فحص اتجاه المقبض في كل تصميم ذي صلة لمقدمة المقطورة.
ارتفاع المشبك ووضع تخزين عجلة الدعم مهمان أيضًا
يثبّت المشبك الأنبوب في موضع محدد بالنسبة للمقطورة.
ويؤثر هذا الموضع في مقدار امتداد مجموعة عجلة الدعم فوق موقع التثبيت وتحته.
ولذلك قد يؤثر جسم مشبك مختلف أو ترتيب تثبيت مختلف في:
- موضع الضبط المتاح؛
- الوصول إلى ذراع التدوير؛
- الخلوص قرب قارنة الجر؛
- الخلوص للعجلة والشوكة؛
- وضع النقل المرفوع.
يجب أن تصل عجلة الدعم إلى ارتفاع العمل المطلوب، وأن يمكن سحبها أو تخزينها وفق تعليمات المجموعة الكاملة.
تصف تعليمات تشغيل عجلة الدعم لدى AL-KO [12] رفع المجموعة إلى وضع النقل وشد المشبك بعد إتمام الربط بالمركبة.
ومن منظور الشراء، ينبغي أن يحافظ المشبك الجديد على ترتيبات العمل والنقل المسموح بها لعجلة الدعم الكاملة.
لا تحتاج هذه المقالة إلى تكرار عملية اختيار الارتفاع كاملةً من الدليل السابق حول مشوار رافعة المقطورة مقابل ارتفاع العمل.
يكفي إثبات أن موضع المشبك قد يؤثر في قابلية استخدام المجموعة بأكملها.
أكد أحمال الدعم وأداء تثبيت المشبك
هذا أهم تمييز يتعلق بالتصنيف في المقالة.
الرقم 48 يصف قطر أنبوب اسميًا بالمليمترات.
ولا يصف:
- حمل دعم قدره 48 كغ؛
- تصنيفًا معينًا للحمل الرأسي عند مقدمة المقطورة؛
- قوة تثبيت عامة للمشبك؛
- الوزن الإجمالي المسموح للمقطورة؛
- أو تصنيف حمل محددًا لعجلة الدعم الكاملة.
يجب تحديد متطلبات الحمل بصورة مستقلة.
نظام الدعم الكامل يضم عدة مكونات
تمر ردود الأفعال الرأسية وغيرها المرتبطة بعجلة الدعم عبر:
قضيب جر المقطورة → أدوات ربط التثبيت → قاعدة المشبك → واجهة الإمساك → أنبوب عجلة الدعم → مجموعة العجلة → الأرض
يجب أن يكون كل مكوّن وكل اتصال مناسبًا للتطبيق المقصود.
حتى وجود تصنيف موثّق لحمل الدعم في عجلة الدعم لا يثبت قدرة مشبك غير محدد أو مسامير تثبيته.
وبالمثل، فإن مشبكًا مصبوبًا يبدو متينًا لا يشهد على مقاومة قضيب جر المقطورة.
قد تختلف تصنيفات السكون والمناورة
تميّز مجموعة عجلات الدعم لدى AL-KO [11] صراحةً بين الحمل الرأسي في السكون وحمل المناورة.
على سبيل المثال، تنشر AL-KO لبعض طرازات 48 مم قيمًا مثل:
وتملك طرازات أخرى بقياس 48 مم تصنيفات منشورة أعلى، بما في ذلك تكوينات مصنفة لحمل ساكن 250 كغ وحمل مناورة 150 كغ. [14]
هذه تصنيفات لعجلات دعم محددة بحسب الطراز.
وهي توضح أن قدرات التشغيل قد تختلف حتى داخل فئة أنابيب 48 مم نفسها.
وينطبق المبدأ ذاته على المشابك.
فقطر أنبوب المشبك ونمط بنائه لا يحددان حمله المسموح.
ما الذي يجب أن يؤكده المورد؟
للحصول على نظام دعم كامل لدى مُصنّع المقطورات، ينبغي للمشتري الحصول على المعلومات ذات الصلة التالية:
- تصنيف حمل الدعم الساكن لعجلة الدعم؛
- تصنيف حمل المناورة لعجلة الدعم، حيث ينطبق؛
- تصنيف تثبيت المشبك أو حمله والشروط المحددة له؛
- متطلبات مسامير التثبيت؛
- اعتماد البنية على جهة المقطورة؛
- ظروف التشغيل والتخزين المسموح بها.
لا تطبق تصنيف الحمل المنشور لعجلة الدعم على مشبك غير مرتبط بها، ما لم يعتمد المُصنّع هذه المجموعة.
حدود معلومات GOODIN الحالية عن التصنيفات
تحدد صفحات GOODIN العامة للطرازات K-2 وK-7 وK-3F وK-5 وK-6F مقاس الأنبوب والبنية وبعض أبعاد المنتج.
لكنها لا تنشر تصنيفًا كاملًا لحمل المشبك أو مقاومته للانزلاق مع جميع شروط التثبيت.
لذلك لا ينبغي إسناد قدرة محددة لحمل الدعم إلى هذه المشابك اعتمادًا على الكتالوج العام وحده.
وفي المشتريات التجارية، ينبغي إدراج هذه المعلومات في عملية التأكيد الفني.
حدّد ما يلزم استبداله
ينبغي أن يساعد دليل التوافق المشتري على تحديد ما يحتاج إلى شرائه فعليًا.
فليست كل مشكلة في عجلة الدعم تستلزم استبدال مجموعة الدعم كاملةً.
النتيجة 1: استبدال المشبك فقط
قد يكون ذلك مناسبًا عندما:
- يكون أنبوب عجلة الدعم الموجود مناسبًا؛
- تكون عجلة الدعم ما زالت صالحة للخدمة؛
- يلبّي تصنيف حملها متطلبات التطبيق؛
- يكون المشبك الحالي متضررًا أو غير متوافق؛
- يتطابق مشبك الاستبدال مع قطر الأنبوب وشكل سطحه؛
- يتطابق مشبك الاستبدال مع واجهة تثبيت معتمدة للمقطورة؛
- يتأكد أداء التثبيت والحمل المطلوب.
فعلى سبيل المثال، يمكن الاحتفاظ بعجلة دعم مناسبة بقياس 48 مم مع استبدال مشبك 48 مم متضرر بطراز محدد المواصفات بشكل صحيح.
ولا ينبغي للمشتري افتراض أن أي مشبك متاح بقياس 48 مم سيكون كافيًا.
النتيجة 2: استبدال عجلة الدعم والمشبك كزوج متوافق
يصبح هذا مناسبًا عندما تستخدم عجلة الدعم الجديدة المطلوبة قطرًا خارجيًا للأنبوب أو شكل سطح مختلفًا عن المجموعة الأصلية.
على سبيل المثال:
النظام الموجود: مشبك وأنبوب 48 مم.
عجلة الدعم المقترحة للاستبدال: أنبوب خارجي 42 مم.
قد يؤدي الاحتفاظ بالمشبك القديم 48 مم إلى إبقاء واجهة إمساك غير متوافقة.
ينبغي للمشتري إما اختيار عجلة دعم متوافقة مع المشبك الأصلي المعتمد، أو تحديد مشبك 42 مم متوافق تكون طريقة تثبيته على جهة المقطورة مناسبة أيضًا.
وينطبق المنطق نفسه عند الانتقال بين فئات المقاسات الأخرى.
وينبغي أن تراعي عملية التغيير الكامل متطلبات ارتفاع التشغيل وتصنيف الحمل للنظام الجديد.
النتيجة 3: إعادة تقييم هيكل التثبيت
يكون ذلك ضروريًا عندما يتعذر تركيب مشبك مناسب على المقطورة الموجودة دون تغيير السمات الإنشائية للتثبيت.
تشمل الأمثلة:
- نمط مسامير غير متوافق؛
- صفيحة تثبيت غير كافية؛
- تلف قضيب الجر الحامل؛
- اتجاه مشبك غير مناسب؛
- الحاجة إلى حوامل جديدة أو وصلات تثبيت ملحومة؛
- تطبيق دعم بحمل أعلى لا يغطيه التركيب الموجود.
عند هذه النقطة، لا يكفي اختيار مشبك آخر من الكتالوج.
إذ يتطلب ترتيب التثبيت تأكيدًا فنيًا مناسبًا.
مصفوفة توافق عجلة الدعم والمشبك
توفر المصفوفة التالية نقطة بداية عملية لشراء قطع الاستبدال ومشتريات مُصنّعي المقطورات.
| أنبوب عجلة الدعم | مشبك GOODIN المرشح | فحص التوافق الأساسي | التأكيد الإضافي |
|---|---|---|---|
| أنبوب دائري 35 مم | K-2 | القطر الخارجي الفعلي 35 مم وشكل السطح | واجهة التثبيت، خلوص الذراع، متطلبات التثبيت والحمل |
| أنبوب دائري 42 مم | K-7 | القطر الخارجي الفعلي 42 مم وشكل السطح | نمط الفتحات، ملاءمة الأنبوب، هيكل التثبيت |
| أنبوب دائري 48 مم | K-3F | القطر الخارجي الفعلي 48 مم؛ توافق المشبك المكبوس / المنقسم | سطح الأنبوب، أبعاد القاعدة، المقبض القابل للطي وتصنيف الحمل |
| أنبوب دائري 48 مم | K-5 | القطر الخارجي الفعلي 48 مم؛ توافق المشبك المصبوب | سطح الأنبوب، طريقة التركيب، أبعاد القاعدة وتصنيف الحمل |
| أنبوب دائري 60 مم | K-6F | القطر الخارجي الفعلي 60 مم وشكل السطح | هيكل التثبيت، حيز المقبض القابل للطي وأداء التثبيت |
| أنبوب مضلّع أو مسنّن | بحسب الطراز | توافق الشكل وليس القطر وحده | زوج الأنبوب والمشبك المعتمد |
| أنبوب مزود بجلبة أو تقوية موضعية | بحسب الطراز | القطر الفعلي والهندسة عند منطقة التلامس | موضع التثبيت المعتمد |
| أنبوب غير دائري أو متضرر | لا يوجد اختيار تلقائي | لم يثبت تطابق الأبعاد | استبدال الأنبوب / النظام أو إعادة تقييمه |
مهم: هذه مصفوفة لاختيار المرشحين، وليست إعلانًا بأن كل مجموعة أنبوب ومشبك مدرجة قد حصلت على اعتماد.
تحدد الصفوف الخمسة الأولى التطابق بين فئات المقاس الاسمية.
ويظل التوافق النهائي معتمدًا على التحقق من هندسة الطراز المحدد وتثبيته وحمله.
مثال استبدال: لماذا تستمر عجلة الدعم الجديدة في الانزلاق؟
لنتناول حالة استبدال توضيحية مشابهة لسؤال المنتدى في أكتوبر 2025.
كانت المقطورة تستخدم أصلًا عجلة دعم 48 مم ومشبكًا مطابقًا.
ركّب المالك السابق عجلة دعم بديلة 42 مم، لكنه احتفظ بالمشبك الأصلي.
وعندما يحاول المالك الجديد تثبيت العجلة، ينشد المقبض لكن الأنبوب الخارجي يواصل الحركة.
هناك عدة فحوص ينبغي إجراؤها قبل طلب قطعة استبدال.
أولًا: تأكيد القطر الخارجي للأنبوب
قِس الأنبوب الخارجي الفعلي.
إذا كان قطره 42 مم، فلا ينبغي للمشتري افتراض أن مشبك 48 مم يستطيع الانضغاط بدرجة كافية لتثبيته بشكل صحيح.
ثانيًا: تحديد المشبك الموجود
حدّد طراز المشبك الأصلي وقطر الأنبوب الاسمي وهندسة التثبيت.
وتهم حالته أيضًا.
فقد تسبب آلية متآكلة أو متضررة أداء تثبيت ضعيفًا حتى مع أنبوب بالمقاس الصحيح.
ثالثًا: فحص واجهة التثبيت
إذا كان المطلوب مشبك 42 مم، فتحقق من أن طرازًا مناسبًا يتطابق مع نمط التثبيت المعتمد الموجود.
إذا اختلف نمط المسامير، فقد يحتاج المشتري إلى تصميم مشبك آخر بدل تعديل قضيب الجر.
رابعًا: تأكيد نظام الدعم الكامل
يجب أن تلبّي عجلة الدعم والمشبك وترتيب التثبيت المختارة متطلبات الدعم والمناورة المقصودة.
ولا ينبغي اختيار مقاس أنبوب أصغر لمجرد توافره.
القرارات المحتملة
الحالة A — المشبك الأصلي 48 مم سليم ومعتمد: اختر عجلة دعم متوافقة 48 مم تلبّي متطلبات التطبيق.
الحالة B — عجلة الدعم الجديدة 42 مم مناسبة: اختر مشبكًا مطابقًا 42 مم فقط إذا تحققت أيضًا شروط التثبيت والحمل الخاصة به.
الحالة C — لا تتطابق أي مجموعة مع واجهة التثبيت الأصلية: احصل على ترتيب بديل معتمد أو أعد تقييم التركيب.
يوضح هذا المثال لماذا لا ينبغي أن يدفع الانزلاق المالك تلقائيًا إلى شراء مشبك أكبر أو مقبض أقوى أو حشوة مرتجلة.
المهمة الحقيقية هي استعادة مجموعة مكونات تم التحقق من توافقها.
حدّد القطع المتوافقة والبدائل المعتمدة
بالنسبة لمُصنّع ينتج عدة طرازات من المقطورات، يتحول اختيار مشبك عجلة الدعم إلى مهمة إدارة تكوينات.
قد يستخدم المُصنّع عجلات دعم مختلفة عبر مجموعته لأن المنتجات تختلف في:
- متطلبات حمل الدعم؛
- ارتفاعات التشغيل؛
- أقطار الأنابيب؛
- ترتيبات العجلات؛
- تطبيقات العملاء.
يجب تحديد المشابك المقابلة بصورة متسقة.
لكن توحيد كل المقطورات حول طراز مشبك واحد قد لا يكون مناسبًا.
ينبغي أن يكون الهدف توحيد الواجهات المتوافقة حيثما كان ذلك عمليًا.
مثال لعائلة منتجات لدى مُصنّع مقطورات
لنفترض مُصنّع مقطورات افتراضيًا لديه ثلاث منصات.
| منصة المقطورة | فئة الأنبوب المطلوبة | عائلة مشابك GOODIN المرشحة | فحوص المُصنّع |
|---|---|---|---|
| سلسلة خدمات مدمجة | 35 مم | K-2 | شكل الأنبوب، التثبيت، خلوص التشغيل، التصنيفات المعتمدة |
| سلسلة خدمات عامة | 48 مم | K-3F أو K-5 | اختيار البنية، نمط التثبيت، شكل الأنبوب، أداء التثبيت المطلوب |
| سلسلة معدات أكبر | 60 مم | K-6F | ردود أفعال الدعم، واجهة الهيكل، أدوات الربط، خلوص المقبض ووضع النقل |
الجدول توضيحي.
وهو لا يسند أي قدرة حمل محددة إلى منتجات GOODIN، ولا يدّعي أن هذه المقاسات مناسبة بطبيعتها لفئات المقطورات المذكورة.
يجب أن يتبع الاختيار الفعلي متطلبات الدعم الهندسية لدى المُصنّع.
لماذا تهم قائمة توافق المكونات؟
من دون قائمة مكونات محددة، قد يطلب فريق المشتريات:
- عجلة الدعم الصحيحة؛
- مشبكًا من مورد آخر؛
- حامل تثبيت من تصميم مقطورة أقدم.
قد تبدو القطع الثلاث مناسبة كلٌّ على حدة.
لكن المجموعة قد لا تتطابق.
في إنتاج المقطورات، ينبغي أن يكون لكل منصة مجموعة موثقة من:
رمز صنف عجلة الدعم + رمز صنف المشبك + أدوات ربط التثبيت + واجهة المقطورة المعتمدة
وهذا يجعل التجميع أكثر قابلية للتكرار ويساعد على منع الاستبدالات الخاطئة في خدمات ما بعد البيع.
أنشئ مصفوفة واضحة لقطع الغيار
قد يحتفظ مُصنّع أو موزع بعجلات دعم ومشابك ذات أقطار متعددة.
ينبغي أن يجعل نظام قطع الغيار طلب مجموعة غير متوافقة أمرًا صعبًا.
يتضمن سجل التوافق المفيد:
| الحقل | مثال للصيغة |
|---|---|
| منصة المقطورة | طراز المُصنّع / المراجعة |
| رقم قطعة عجلة الدعم | رمز الصنف الدقيق |
| قطر الأنبوب الخارجي | 35 / 42 / 48 / 60 مم أو مقاس آخر محدد |
| شكل سطح الأنبوب | أملس / مضلّع / شكل آخر محدد |
| رقم قطعة المشبك | رمز الصنف المعتمد الدقيق |
| بنية المشبك | مكبوس / مصبوب / أخرى |
| واجهة التثبيت | رقم الرسم ومراجعته |
| طقم أدوات الربط | رقم القطعة المعتمد |
| تصنيف السكون | متطلب المجموعة الذي تم التحقق منه |
| تصنيف المناورة | متطلب المجموعة الذي تم التحقق منه، حيث ينطبق |
| خلوص المقبض | حيز التركيب المؤكد |
| البدائل المعتمدة | قائمة بأرقام القطع الدقيقة |
| سوق الوجهة | متطلبات المنتج / السوق ذات الصلة |
الحقل الأساسي هو البدائل المعتمدة.
لا ينبغي للموزع اعتبار كل قطعة ضمن فئة القطر الاسمي نفسها قابلة للاستبدال المتبادل.
فقد يحتاج المشبك البديل المعتمد إلى نمط مسامير أو ترتيب مقبض مختلف، حتى عندما يتطابق مقاس الأنبوب.
ينبغي تثبيت هذه المعلومات قبل الإعلان عن قطع ما بعد البيع بوصفها بدائل مباشرة.
ما الذي ينبغي أن يطلب المُصنّع تأكيده من GOODIN؟
في شراء الدفعات، لا يوفر طلب مثل:
«يرجى تقديم عرض سعر لمشابك عجلات دعم 48 مم».
معلومات كافية للاعتماد الفني.
ينبغي أن يتضمن طلب عرض السعر الكامل المتطلبات التالية.
توافق الأنبوب
- القطر الخارجي الاسمي للأنبوب؛
- سماحية القطر الخارجي الفعلية؛
- متطلب استدارة الأنبوب؛
- شكل أملس أو مضلّع أو مسنن؛
- الطلاء وحالة السطح؛
- رسم الأنبوب أو عينة منه.
بنية المشبك
- التصميم المكبوس أو المصبوب المطلوب؛
- درجة المادة؛
- معالجة السطح؛
- السماكة المنشورة ومرجعها في الرسم؛
- متطلب التجميع المنقسم / المفصلي؛
- نوع المقبض واتجاهه؛
- هندسة برغي المشبك ووسادة الضغط.
التثبيت على جهة المقطورة
- رسم قاعدة التثبيت؛
- أبعاد الفتحات والشقوق؛
- المسافة بين مراكز التثبيت؛
- هندسة عنصر المقطورة المناسبة؛
- مقاس أدوات الربط وفئة مقاومتها المعتمدان؛
- أي متطلب لصفيحة إسناد أو حامل.
الحمل والأداء
- متطلب حمل الدعم الفعلي؛
- ظروف السكون والمناورة المقصودة؛
- التحقق من تثبيت المشبك أو مقاومته للانزلاق؛
- ظروف الاختبار المطلوبة؛
- معايير القبول المطبقة.
الإنتاج وقطع الغيار
- المنتج الدقيق ومراجعة الرسم؛
- رموز أصناف عجلات الدعم المتوافقة؛
- الاستبدالات المسموح بها؛
- متطلبات الفحص؛
- توافر مقبض استبدال أو أدوات ربط للمشبك؛
- التغليف وتعريف القطع؛
- كمية الطلب المطلوبة.
يمكن عندها تقييم المشبك المحدد المواصفات بالكامل بوصفه جزءًا من نظام دعم المقطورة المقصود، لا كملحق منفصل قائم على القطر وحده.
جدول التوافق الكامل قبل الشراء
تجمع ورقة العمل هذه أهم فحوص الاستبدال.
| الفحص | ما ينبغي أن يقيسه المشتري أو يحدده | ما ينبغي أن يؤكده المورد | ارفض / أعد التقييم إذا… |
|---|---|---|---|
| القطر الخارجي للأنبوب | القطر الخارجي عند منطقة الإمساك | المقاس الاسمي والسماحية المعتمدة | عدم تطابق القطر |
| شكل الأنبوب | أملس أو مضلّع أو مسنن أو مزود بجلبة | شكل التلامس المسموح | هندسة التلامس غير متوافقة |
| حالة الأنبوب | الاستدارة والتلف والطلاء | الحالة المسموح بها للأبعاد | تعذر استقرار الأنبوب بصورة صحيحة |
| بنية المشبك | التكوين الموجود المكبوس / المصبوب / المفصلي | الطراز المقترح وطريقة التركيب | تعذر تركيب المجموعة كما هو مقصود |
| مراكز التثبيت | نمط الفتحات الموجود | رسم الإنتاج | عدم تحاذي الفتحات |
| مساحة القاعدة | مساحة الإسناد المتاحة | أبعاد القاعدة | إسناد غير كافٍ |
| أدوات الربط | الأجزاء المعتمدة الموجودة | المقاس وفئة المقاومة والترتيب | لم يتم التحقق من الاتصال |
| خلوص المقبض | المساحة حول مكونات مقدمة المقطورة | حيز التشغيل والطي | تعذر تشغيل المقبض |
| موضع المشبك | ارتفاع الأنبوب وموقعه | اتجاه التركيب المسموح | عدم توافر الموضع المطلوب |
| التخزين أثناء النقل | المساحة المتاحة في الوضع المرفوع / المخزّن | متطلبات تشغيل المجموعة | تداخل العجلة أو المقبض |
| الحمل الساكن | متطلب الدعم الفعلي | تصنيف المجموعة المطبق | التصنيف غير كافٍ أو غير معروف |
| حمل المناورة | ظروف الحركة منخفضة السرعة المقصودة | التصنيف الديناميكي / تصنيف المناورة المطبق | عدم إثبات الأداء المطلوب |
| تثبيت المشبك | الأحمال وظروف التشغيل المقصودة | معايير الانزلاق / التثبيت والأدلة عليها | عدم التحقق من الإمساك الآمن |
| هيكل المقطورة | حالة قضيب الجر أو الحامل | الواجهة الإنشائية المطلوبة | التركيب يتطلب تغييرات غير معتمدة |
| رمز صنف الاستبدال | الطراز الموجود أو البديل المرغوب | توافق القطع المعتمد | الاستبدال غير متحقق منه |
لا يحل أي صف محل الصفوف الأخرى.
تطابق القطر ضروري لمعظم عمليات استبدال مشابك الأنابيب الدائرية القياسية، لكن القرار النهائي يعتمد على التركيب بأكمله.
رؤية GOODIN: اشترِ واجهة دعم متوافقة لا مجرد قطر
الخطأ الأول في اختيار مشبك عجلة الدعم هو افتراض أن تسمية مقاس الأنبوب تثبت التوافق الكامل.
والثاني هو افتراض أن مشبكًا يبدو أقوى سيجعل التركيب أقوى تلقائيًا.
توفر مجموعة GOODIN الحالية خمسة تكوينات مفيدة عبر فئات 35 و42 و48 و60 مم.
كما يوضح K-3F وK-5 أن المشترين قد يحتاجون إلى التفكير في أكثر من بنية مشبك حتى داخل فئة 48 مم الاسمية الواحدة.
لكن لا يمكن اختيار المنتج بصورة صحيحة إلا بعد التحقق من ثلاث واجهات.
1. الأنبوب مع المشبك
يجب أن تتطابق الأقطار والأشكال وهندسة التلامس.
2. المشبك مع المقطورة
يجب أن تكون أنماط التثبيت وأدوات الربط والواجهة الإنشائية مناسبة.
3. المجموعة الكاملة مع التطبيق
يجب أن تلبّي عجلة الدعم والمشبك والهيكل على جهة المقطورة ظروف التشغيل الفعلية ومتطلبات الحمل ذات الصلة.
إذا لم يستطع المشبك تثبيت الأنبوب المقصود بإحكام، فلن يكفي مقاسه الاسمي وحده.
وإذا لم تتطابق فتحات التثبيت، فلن يجعله قطر الأنبوب الصحيح بديلًا مباشرًا.
وإذا لم يكن للمشبك تصنيف حمل متحقق منه للتركيب المقترح، فلا تستطيع بنيته المصبوبة أو قطره الأكبر تعويض هذه المعلومات الناقصة.
قاعدة الشراء هي:
حدّد عجلة الدعم والمشبك بوصفهما واجهة متوافقة، ثم تحقق من نظام الدعم الكامل وفق المتطلبات الفعلية للمقطورة.
بالنسبة لمشتري الاستبدال، يمنع هذا طلب قطع خاطئة.
وبالنسبة لمُصنّعي المقطورات، ينشئ مواصفات مكونات ونظام قطع غيار أكثر اتساقًا.
المشبك الصحيح ليس بالضرورة الأكبر أو صاحب الجسم الذي يبدو أكثر سماكة.
بل هو الطراز الذي تتوافق فيه ملاءمة الأنبوب وواجهة التثبيت وخلوص التشغيل وأداء التثبيت المتحقق منه مع المقطورة.
للاستفسار عن مجموعة متوافقة من عجلة الدعم والمشبك، اطّلع على مجموعة مشابك GOODIN وتواصل مع GOODIN مع رسم الأنبوب الفعلي ونمط التثبيت وظروف الحمل المطلوبة ومنصة المقطورة المقصودة. احصل على تأكيد فني خاص بالطراز قبل الطلب.
قائمة الاختيار النهائية
قبل اعتماد شراء مشبك عجلة دعم، تأكد من:
- هل تم قياس القطر الخارجي الفعلي للأنبوب؟
- هل أُخذ القياس عند منطقة التثبيت المقصودة؟
- هل الأنبوب أملس أو مضلّع أو مسنن أو ذا شكل آخر؟
- هل يسمح المشبك المختار صراحةً بهذا الشكل للأنبوب؟
- هل تتوافق هندسة إمساك المشبك مع الأنبوب؟
- هل يمكن تجميع المشبك حول عجلة الدعم أو عليها كما هو مقصود؟
- هل يتطابق نمط فتحات التثبيت مع واجهة المقطورة المعتمدة؟
- هل قاعدة التثبيت وأدوات الربط والهيكل الحامل مناسبة؟
- هل يمكن تشغيل مقبض الشد دون تداخل؟
- هل تستطيع عجلة الدعم الوصول إلى وضعي العمل والنقل المطلوبين؟
- هل تم التحقق من أداء التثبيت اللازم للمشبك؟
- هل عولجت متطلبات الحمل الساكن وحمل المناورة بصورة منفصلة، حيث ينطبق ذلك؟
- هل يُختار المشبك من مواصفات يؤكدها المُصنّع بدلًا من المظهر؟
- في طلبات مُصنّعي المقطورات، هل ترتبط رموز أصناف عجلة الدعم والمشبك المعتمدة في قائمة المواد؟
- هل تدعم الرسومات الحالية ووثائق التوافق أي استبدالات؟
إذا اكتملت هذه الفحوص، يستطيع المشتري تحديد مشبك متوافق بثقة أكبر بكثير.
وإذا لم تكتمل، فإن القطر على ملصق المنتج يظل مجرد نتيجة الفرز الأولي.
المصادر والقراءات الإضافية
تقتصر بيانات المنتج على الطراز المنشور المحدد. تقارير المنتدى ملاحظات وليست تشخيصات مؤكدة للأعطال. لا تطبّق أبعاد الأمثلة التجارية على مشابك GOODIN.
- Practical Caravan Forums — طقس ممطر وعاصف في كليثيرو: نقاش عجلة الدعم
- GOODIN — مجموعة المشابك
- GOODIN — K-2 — مشبك عجلة دعم 35 مم
- GOODIN — K-7 — مشبك عجلة دعم 42 مم
- GOODIN — K-3F — مشبك عجلة دعم مكبوس 48 مم
- GOODIN — K-5 — مشبك عجلة دعم مصبوب 48 مم
- GOODIN — K-6F — مشبك عجلة دعم 60 مم
- Towing & Trailers — مشابك 48 مم لأنابيب عجلات دعم مضلّعة
- Towing & Trailers — مشبك AL-KO مصبوب 48 مم — JC25
- Towing & Trailers — مشبك Bradley مصبوب 48 مم للأنبوب المضلّع — JC35
- AL-KO — عجلات دعم للمقطورات
- AL-KO — تعليمات تشغيل عجلة الدعم الممتازة
- AL-KO — ST 48-200 V — أحمال السكون والمناورة الخاصة بالطراز
- AL-KO — عجلة دعم معززة 48 مم — مثال لقدرة منشورة
مصابيح LED ثابتة أم مغناطيسية: أي تجهيز يناسب مقطورتك واحتياجات السحب؟
مقالات لها صلة
