Cómo elegir la abrazadera de rueda jockey: 35, 42, 48 o 60 mm y qué más debe coincidir
En esta página
El propietario de una caravana sustituye la rueda jockey, aprieta la abrazadera existente y descubre que el tubo de apoyo sigue deslizándose hacia abajo.
La maneta de la abrazadera parece estar bien apretada. La rueda jockey parece correctamente colocada. Sin embargo, la abrazadera no puede sujetar el tubo de forma fiable.
¿Está desgastada la abrazadera?
¿O simplemente el diámetro de la nueva rueda jockey no corresponde al de la abrazadera existente?
En una conversación de octubre de 2025 del foro Practical Caravan [1], el propietario de una Bailey Unicorn Vigo de segunda mano describió precisamente este problema. La rueda jockey seguía bajando aunque la abrazadera estuviera apretada.
Un participante sugirió medir el diámetro del tubo exterior. El propietario anterior podría haber instalado una rueda jockey más pequeña, de 42 mm, manteniendo una abrazadera destinada a un tubo de 48 mm.
Otras posibles explicaciones incluían contaminación en la superficie de apriete o deterioro del mecanismo de sujeción.
La conversación no determinó cuál de esas explicaciones era la correcta.
Pero puso de relieve un error habitual al comprar recambios:
La rueda jockey y su abrazadera son componentes independientes; comprar uno no garantiza que sea compatible con el otro.
Los catálogos de piezas para remolques suelen clasificar las abrazaderas de rueda jockey por diámetros nominales como 35, 42, 48 y 60 mm.
La gama actual de abrazaderas GOODIN cubre las cuatro clases de tamaño.
No obstante, el diámetro nominal es solo la primera comprobación de compatibilidad.
Un recambio correcto también debe corresponder a:
- el diámetro exterior real del tubo que se va a sujetar;
- su perfil superficial;
- la geometría de contacto de la abrazadera;
- el patrón de montaje del lado del remolque;
- la envolvente de movimiento de la maneta;
- el rendimiento de retención necesario;
- los requisitos de carga de apoyo del conjunto completo.
Para quien compra un recambio, la pregunta central es:
¿Esta abrazadera sujetará de manera segura el tubo de mi rueda jockey actual y encajará en la interfaz original de montaje del remolque?
Para un comprador OEM, la pregunta pasa a ser:
¿Qué combinación de rueda jockey y abrazadera debe especificarse conjuntamente para que cada variante del remolque utilice componentes compatibles?
Ambas decisiones empiezan por el diámetro del tubo, pero ninguna debe terminar ahí.
Guías de compra · Selección de productos n.º 10 · La aprobación técnica de cada modelo es independiente del filtrado por diámetro nominal.
Mida el tubo y preseleccione el tamaño
El término tamaño de la rueda jockey puede hacer referencia a varias dimensiones distintas.
Una ficha de producto puede indicar:
- diámetro de la rueda;
- anchura de la rueda;
- diámetro del tubo exterior de apoyo;
- altura total del conjunto;
- extensión o recorrido.
Normalmente, la abrazadera no sujeta la rueda en sí.
Sujeta el tubo exterior de apoyo de la rueda jockey.
Por tanto, la medición fundamental es:
El diámetro exterior del tubo en la posición real de apriete.
No mida el tubo telescópico interior, más pequeño, suponiendo que representa el diámetro de abrazadera necesario.
No seleccione la abrazadera a partir del diámetro de la rueda de goma.
Y no se base únicamente en el tamaño nominal indicado en un manual antiguo si la rueda jockey puede haber sido sustituida.

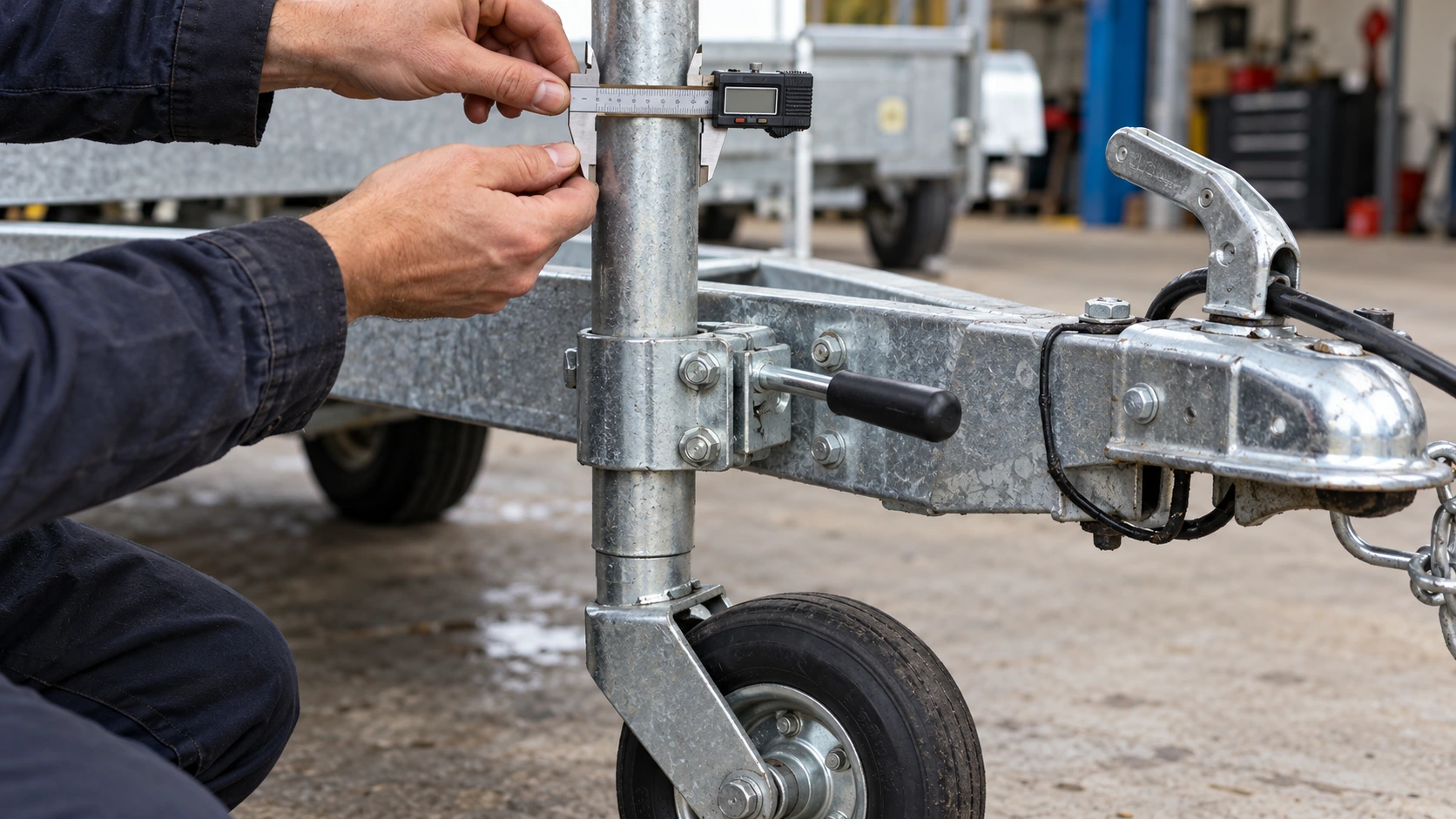

Mida la zona real de apriete
En una instalación existente, identifique la sección del tubo que pasa por la abrazadera.
Registre:
- El diámetro exterior del tubo.
- Si el tubo mantiene su forma circular y no presenta daños.
- Si la superficie es lisa, nervada o dentada.
- Si existe un manguito, un refuerzo o una costura de soldadura.
- Si el recubrimiento o la corrosión afectan a la superficie de contacto.
La medición con un calibre de la parte accesible del tubo puede proporcionar un punto de partida útil.
Cuando el tubo está desgastado, abollado o deformado, compare varias posiciones alrededor de la zona de contacto prevista.
El objetivo no es encontrar simplemente una cifra cercana a 48 mm.
Es determinar si el tubo real se encuentra dentro de la geometría aprobada para la abrazadera candidata.
¿Qué significan 35, 42, 48 y 60 mm?
Las abrazaderas de rueda jockey suelen clasificarse según el diámetro exterior del tubo de apoyo que deben retener.
GOODIN ofrece actualmente las siguientes configuraciones.
| Clase de diámetro del tubo | Modelo GOODIN | Construcción publicada | Espesor publicado |
|---|---|---|---|
| 35 mm | K-2 | Abrazadera conformada, palanca manual | 3.0 mm |
| 42 mm | K-7 | Abrazadera estampada / partida | 3.5 mm |
| 48 mm | K-3F | Abrazadera estampada / partida, maneta plegable | 3.0 mm |
| 48 mm | K-5 | Abrazadera fundida, maneta plegable | 3.5 mm |
| 60 mm | K-6F | Abrazadera estampada / conformada, maneta plegable | 5.0 mm |
Fuente: gama de abrazaderas GOODIN [2] y páginas de los productos correspondientes.
Estos valores ofrecen un marco útil para la selección inicial.
Sin embargo, los espesores publicados son especificaciones del producto. No deben atribuirse automáticamente a cada pared, maneta, pasador u otro componente sin un plano acotado.
Más importante aún: los distintos diámetros no establecen una progresión universal de capacidad de carga.
Una abrazadera de 60 mm no queda automáticamente aprobada para una carga concreta simplemente porque admite un tubo más grande.
Y dos abrazaderas distintas de 48 mm no son necesariamente intercambiables por compartir el mismo diámetro nominal.
35 mm: confirme la clase de tubo más pequeña
La GOODIN K-2 está especificada para una rueda jockey o un tubo de apoyo de la clase de 35 mm.
En un remolque ligero existente o en una configuración compacta de apoyo, puede ser una candidata adecuada si coinciden el tubo medido, el patrón de montaje y los requisitos estructurales.
Pero la indicación de 35 mm no determina por sí sola el peso del remolque previsto, la capacidad de la rueda jockey ni la carga de apoyo permitida.
Esos datos requieren una verificación independiente.
42 mm: un tamaño de recambio distinto
La GOODIN K-7 está especificada para un tubo de 42 mm.
Este tamaño resulta especialmente relevante cuando el propietario cambia la rueda jockey sin sustituir la abrazadera.
No debe suponerse que un tubo exterior de 42 mm sea compatible con una abrazadera de 48 mm.
Si el mecanismo de compresión no puede cerrar lo suficiente alrededor del tubo más pequeño, apretar la palanca puede no generar la retención necesaria.
La conversación del foro de octubre de 2025 señaló precisamente esta posible incompatibilidad.
La respuesta correcta al comprar es verificar los tamaños reales del tubo y la abrazadera, no aplicar cada vez más fuerza a la maneta.
48 mm: mismo diámetro, más de una configuración
GOODIN ofrece dos construcciones relevantes de abrazadera de 48 mm:
- K-3F estampada / partida;
- K-5 fundida.
Por ello, la categoría de 48 mm es especialmente útil para mostrar por qué el diámetro es solo el primer parámetro de selección.
Ambos productos están destinados a tubos de la clase de 48 mm.
Pero difieren en la construcción del cuerpo, la geometría de fijación y las configuraciones previstas del producto.
Ninguno debe seleccionarse únicamente porque el comprador reconoce el número 48.
60 mm: tubo mayor, requisitos de montaje independientes
La GOODIN K-6F está destinada a tubos de la clase de 60 mm.
Tiene un espesor publicado de 5 mm y una configuración con maneta plegable.
Su abertura y su cuerpo de mayor tamaño generan necesidades de espacio y montaje diferentes a las de los modelos pequeños.
El comprador todavía debe verificar:
- perfil del tubo;
- orificios de montaje;
- estructura de apoyo del remolque;
- espacio para la maneta;
- retención necesaria de la abrazadera;
- capacidad de carga correspondiente.
Por tanto, pasar a una clase de tubo mayor debe tratarse como una decisión de compatibilidad del sistema, no como una mejora universal.
Compruebe el perfil del tubo y el estado del contacto
Supongamos que un comprador mide el tubo de una rueda jockey y obtiene aproximadamente 48 mm.
Encuentra una abrazadera anunciada para 48 mm.
¿Ha terminado la selección?
No necesariamente.
La siguiente pregunta es si la abrazadera está diseñada para sujetar la superficie real de ese tubo.
Tubos lisos frente a nervados o dentados
Algunos tubos de rueda jockey tienen una superficie cilíndrica relativamente lisa.
Otros utilizan nervaduras exteriores, ranuras o perfiles dentados.
Estas características pueden modificar el modo en que la abrazadera entra en contacto con el tubo.
Una superficie de apriete diseñada para un tubo liso puede no sujetar un tubo nervado del modo previsto.
A la inversa, una abrazadera diseñada para un perfil dentado específico puede tener una geometría de contacto diferente.
Los catálogos especializados actuales reconocen esta distinción.
Por ejemplo, la gama de abrazaderas nervadas de 48 mm de Towing & Trailers [8] distingue entre modelos para tubos nervados o dentados y abrazaderas estampadas partidas destinadas a tubos lisos.
Otros modelos fundidos pueden admitir tanto tubos lisos como nervados, según su diseño.
Lo importante es lo siguiente:
Una construcción fundida no implica automáticamente compatibilidad con tubos nervados; una construcción estampada tampoco define por sí sola todos los perfiles permitidos.
La compatibilidad debe proceder de la especificación exacta del producto.
¿Qué ocurre con las GOODIN K-3F y K-5?
GOODIN identifica la K-3F como una abrazadera estampada de 48 mm y la K-5 como una abrazadera fundida de 48 mm.
Sin embargo, sus especificaciones públicas actuales no establecen una lista completa de perfiles lisos, nervados o dentados aprobados.
Por tanto, sería prematuro afirmar que la K-5 admite cualquier rueda jockey nervada o que la K-3F sirve para todos los tubos lisos de 48 mm.
En compras OEM, lo correcto es facilitar el plano del perfil real del tubo y obtener una confirmación de compatibilidad específica del modelo.
El estado de la superficie también importa
Aunque el tubo y la abrazadera tengan el tamaño nominal correcto, la interfaz de contacto debe seguir siendo adecuada.
Las condiciones relevantes incluyen:
- deformación local del tubo;
- superficies de apriete dañadas;
- corrosión excesiva;
- contaminación;
- roscas dañadas en la abrazadera;
- elementos de presión desgastados o deformados.
En la conversación de Practical Caravan se sugirió que la contaminación por grasa o los daños en las roscas podrían contribuir al deslizamiento descrito.
Eran explicaciones posibles, no conclusiones confirmadas.
Para la compra, esto importa porque no debe pedirse automáticamente otro diámetro cuando el problema real puede ser el desgaste o la incompatibilidad de las piezas existentes.
Este artículo no pretende diagnosticar todas las abrazaderas que deslizan.
Determina qué dimensiones y estados de los componentes deben confirmarse antes de la sustitución.

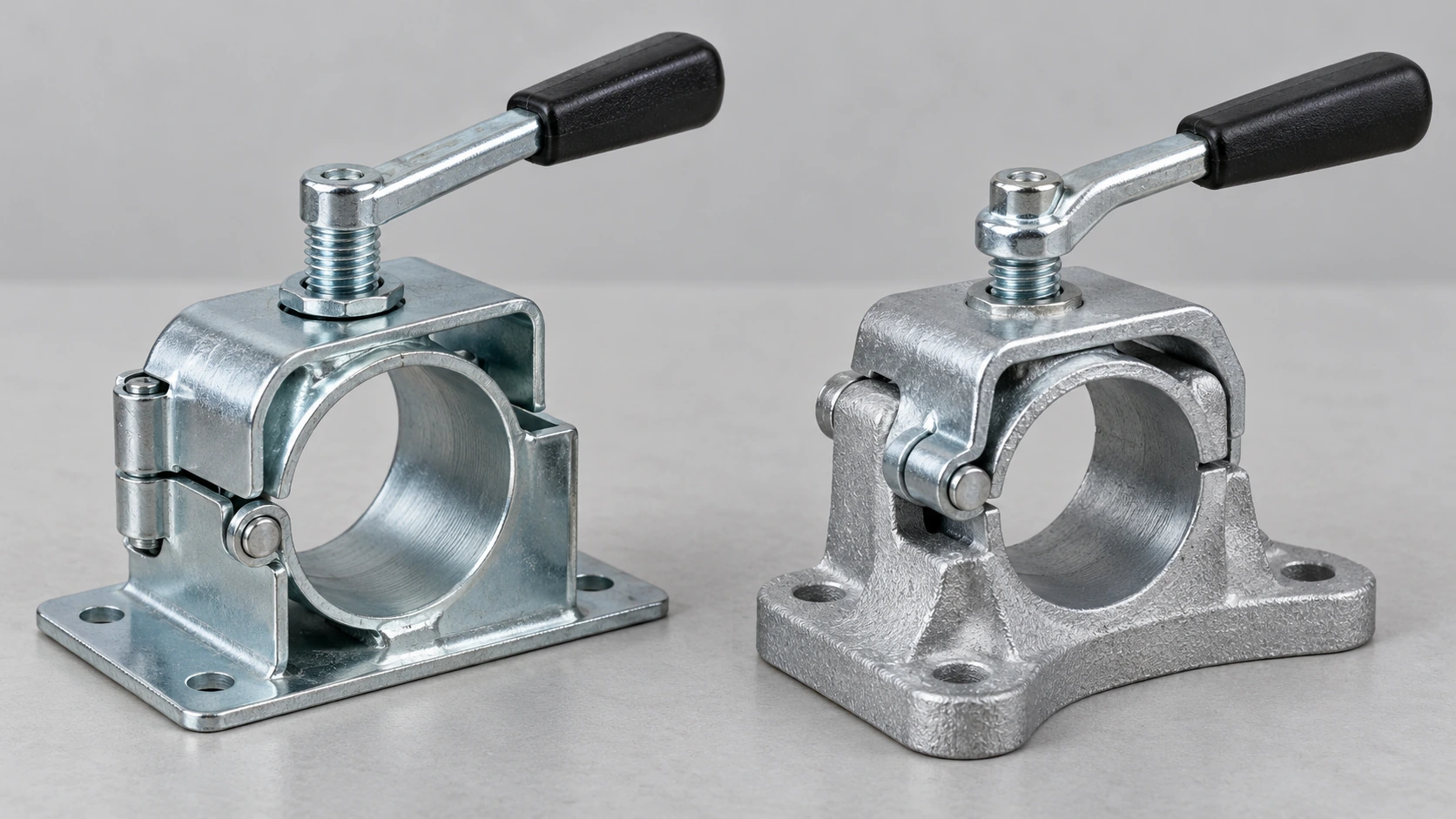

Compare las construcciones estampadas y fundidas
Quien elige entre las GOODIN K-3F y K-5 ya sabe que ambas están destinadas a un tubo de 48 mm.
La decisión restante se refiere a la construcción y la compatibilidad.
Abrazadera estampada / partida
Una abrazadera estampada suele utilizar componentes metálicos conformados para crear el asiento del tubo y el mecanismo de apriete.
La GOODIN K-3F utiliza esta arquitectura.
Su especificación pública incluye:
- clase de tubo de 48 mm;
- espesor publicado de 3.0 mm;
- maneta plegable;
- base de montaje del lado del remolque.
Una configuración estampada / partida puede ofrecer una fijación y un servicio compactos, dependiendo del diseño concreto.
No obstante, el comprador no debe asumir que toda abrazadera estampada puede abrirse completamente alrededor de un tubo ya instalado.
Debe comprobarse la bisagra real, la geometría de separación y el método de montaje.
Abrazadera fundida
La GOODIN K-5 utiliza una sección de sujeción/base fundida con un mecanismo de maneta plegable.
Su especificación publicada incluye:
- clase de tubo de 48 mm;
- espesor publicado de 3.5 mm;
- construcción de abrazadera fundida;
- maneta plegable.
Una base fundida puede crear una geometría de montaje y apoyo del tubo diferente de la de un diseño conformado.
Pero una construcción fundida no demuestra automáticamente una capacidad de carga superior.
Del mismo modo, comparar 3.5 mm con 3.0 mm no establece la capacidad estructural relativa de estos productos.
Los espesores pueden corresponder a características de componentes distintos; la geometría también importa.
El comprador debe solicitar los datos de validación de carga o retención necesarios, en lugar de deducir el rendimiento por la apariencia.
Una pregunta de instalación que suele olvidarse
¿Puede colocarse la abrazadera alrededor de la rueda jockey existente o hay que desmontar parcialmente el conjunto para pasar el tubo por ella?
Esta diferencia puede importar durante la sustitución.
Por ejemplo, algunos comercios especializados distinguen las abrazaderas fundidas no partidas, que requieren separar la rueda jockey para instalarlas, de los diseños partidos o articulados que facilitan el montaje.
La ficha de la abrazadera fundida AL-KO de Towing & Trailers [9] indica expresamente que ese modelo concreto no es partido.
Esto no determina el procedimiento de instalación de la GOODIN K-5.
Demuestra otra pregunta que debe responderse con el plano exacto del producto.
Para un distribuidor de abrazaderas de reposición, es una característica valiosa que conviene documentar.
Verifique los orificios y la aprobación estructural
Aunque una abrazadera encaje perfectamente con el tubo de la rueda jockey, también debe montarse en el remolque.
Esta es la segunda gran condición de compatibilidad.
El ajuste con el tubo y el ajuste del montaje en el remolque son requisitos independientes.
Una abrazadera puede aceptar el tubo correcto de 48 mm y tener orificios que no coinciden con la lanza o el soporte existente.
Por ello, comprar solo por diámetro puede dar como resultado una pieza imposible de instalar sin modificar el remolque.

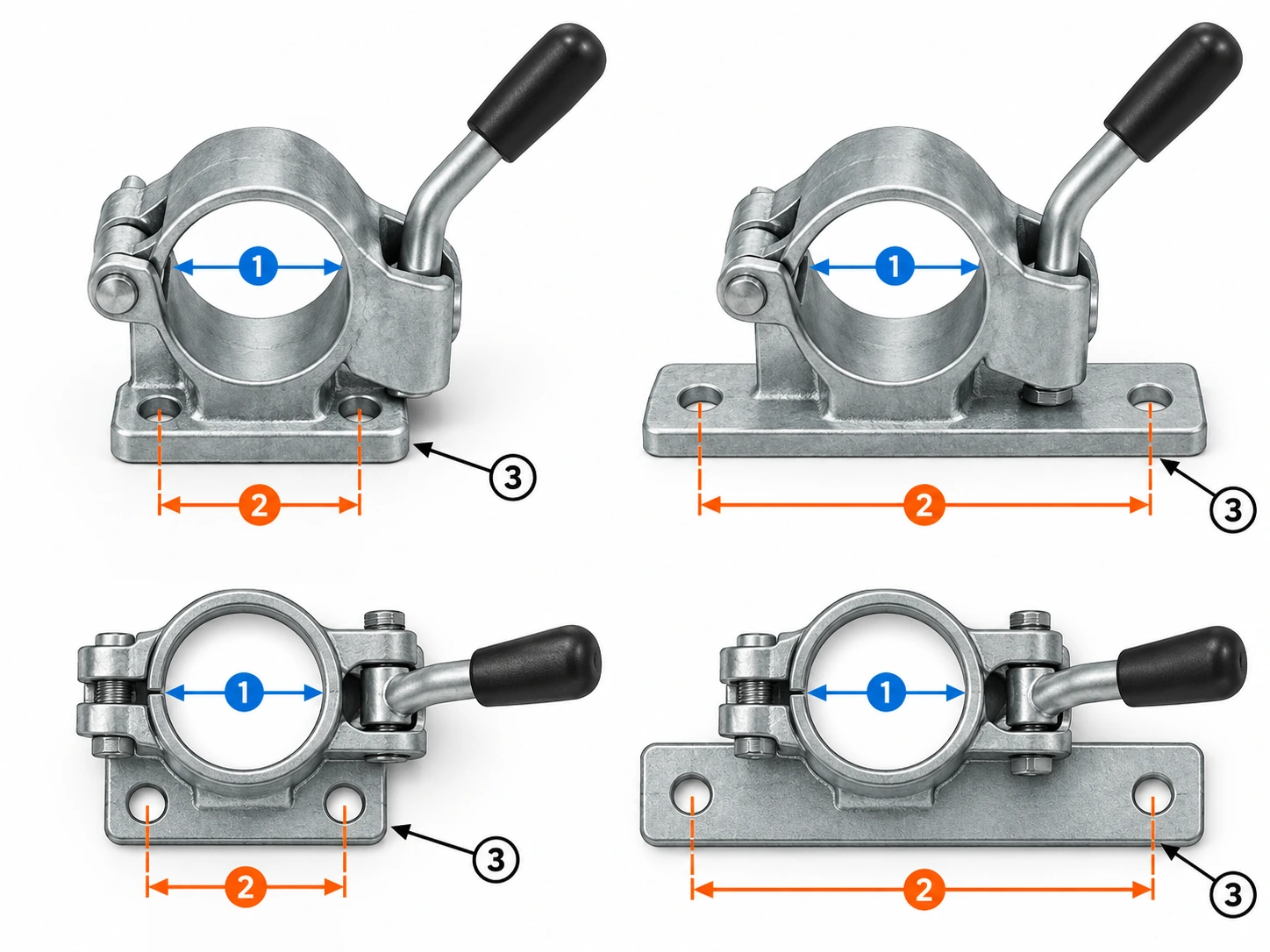

La distancia entre centros de montaje no es universal
Los ejemplos comerciales lo dejan claro.
La abrazadera fundida AL-KO de 48 mm [9] se anuncia con orificios a aproximadamente 105 mm entre centros.
Otra abrazadera fundida de 48 mm de Bradley [10] se anuncia con aproximadamente 150–155 mm entre centros.
Ambas están destinadas a tubos de rueda jockey de 48 mm.
Sus interfaces de montaje en el remolque son diferentes.
Esto proporciona una regla clara de compra de recambios:
Que coincida el diámetro del tubo no garantiza que coincida el patrón de tornillos.
No transfiera las distancias entre centros de estos ejemplos a los productos GOODIN.
Las páginas públicas actuales de la serie K de GOODIN muestran elementos de montaje, pero no publican las distancias exactas de producción entre orificios ni todos los requisitos de fijación.
Esos datos deben obtenerse del plano GOODIN correspondiente.

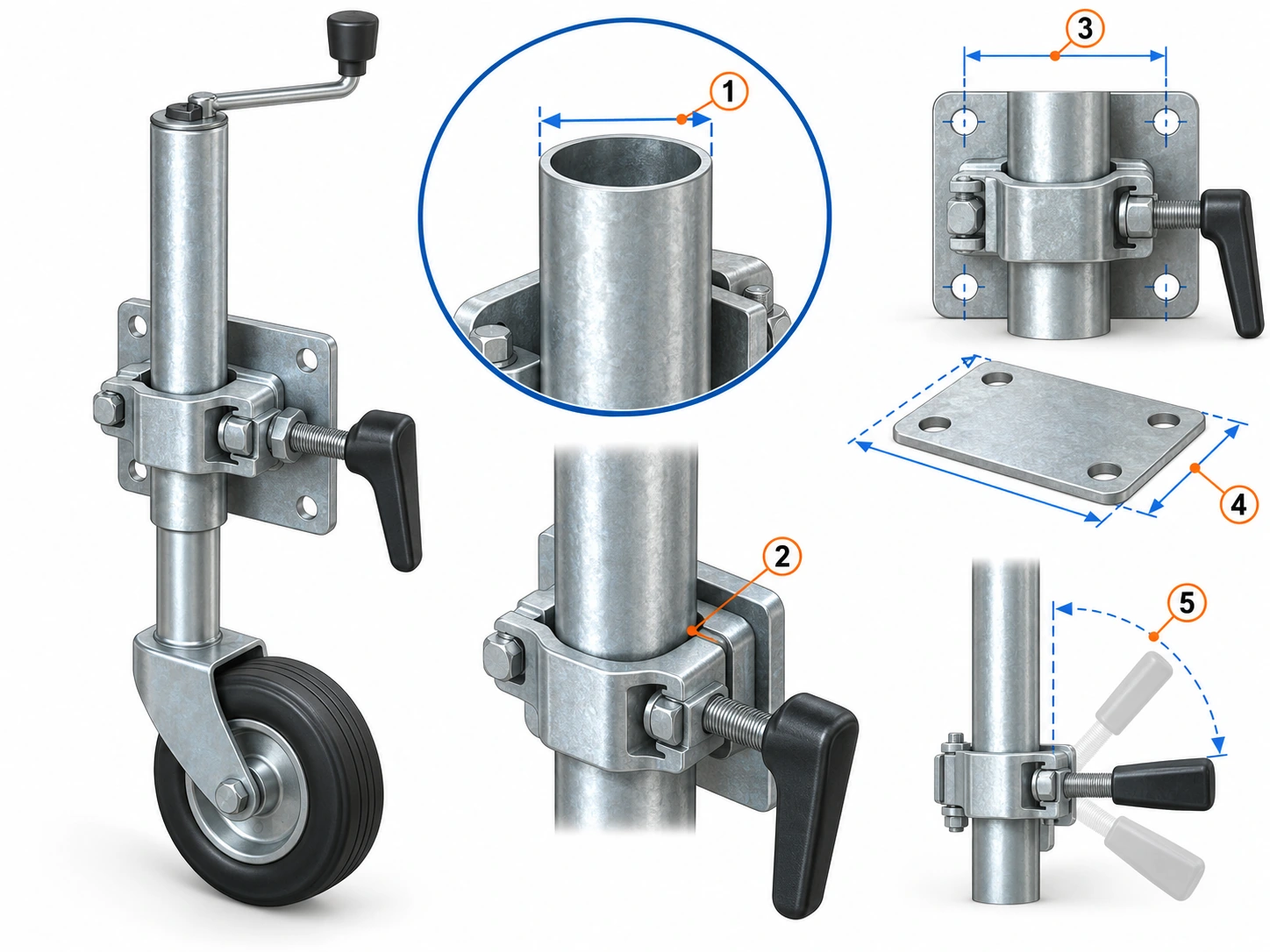

¿Qué dimensiones de montaje importan?
Antes de pedir una abrazadera de recambio, registre:
A — Distancia entre centros de los orificios de montaje
Para patrones de dos orificios, mida la separación de centro a centro.
Para configuraciones con varios orificios, registre el patrón completo.
B — Dimensiones de orificios o ranuras
Un orificio circular y una ranura alargada no son equivalentes simplemente porque parezca que sus líneas de centro coinciden.
C — Huella de la base de montaje
Compruebe la superficie total necesaria para apoyar la abrazadera.
D — Dimensiones de los elementos de fijación
Confirme el diámetro y la clase aprobados de los tornillos, las arandelas y los demás elementos correspondientes.
E — Elemento de apoyo
Identifique si la abrazadera se fija a una placa de la lanza, un soporte del chasis, un travesaño u otra estructura prevista.
F — Orientación de montaje
La abrazadera debe situar correctamente la rueda jockey con respecto al remolque.
Una base visualmente similar no demuestra que se admita cualquier orientación de montaje.
No vuelva a taladrar la lanza porque la nueva abrazadera casi encaje
Una abrazadera de recambio con otro patrón de tornillos puede sugerir una solución improvisada tentadora.
El comprador podría considerar perforar nuevos orificios o ampliar los existentes.
Pero la lanza del remolque es un componente estructural.
Los nuevos orificios u otras modificaciones pueden afectar a la unión local y a la integridad estructural.
Que el proveedor afirme que la abrazadera sirve para un tubo de 48 mm no significa que se puedan añadir orificios a cualquier chasis.
Si el recambio no puede utilizar la interfaz existente aprobada, hay tres posibilidades:
- Seleccionar otra abrazadera con un patrón de montaje compatible.
- Utilizar un adaptador o una configuración de montaje apropiados y aprobados por el fabricante.
- Obtener la aprobación correspondiente del fabricante del remolque o una evaluación cualificada de la modificación propuesta.
La solución correcta depende del remolque concreto.
En producción OEM, el patrón de montaje debe definirse antes de fabricar el bastidor o los soportes de la abrazadera.
En reposición, mantener la interfaz existente aprobada suele ser un objetivo importante de la selección.
Compruebe el espacio de la maneta y la posición de transporte
Una abrazadera de rueda jockey necesita espacio para su mecanismo de apriete.
Es fácil pasarlo por alto porque las fotos de catálogo suelen mostrar la maneta sin la estructura del remolque que la rodea.
En un remolque real, la abrazadera puede estar cerca de:
- el acoplador;
- los elementos de la lanza en A;
- el conjunto de freno de inercia;
- la palanca del freno de estacionamiento;
- equipos eléctricos;
- un arcón de herramientas en la lanza;
- otros accesorios del remolque.
La maneta debe permanecer accesible y poder funcionar conforme al diseño.

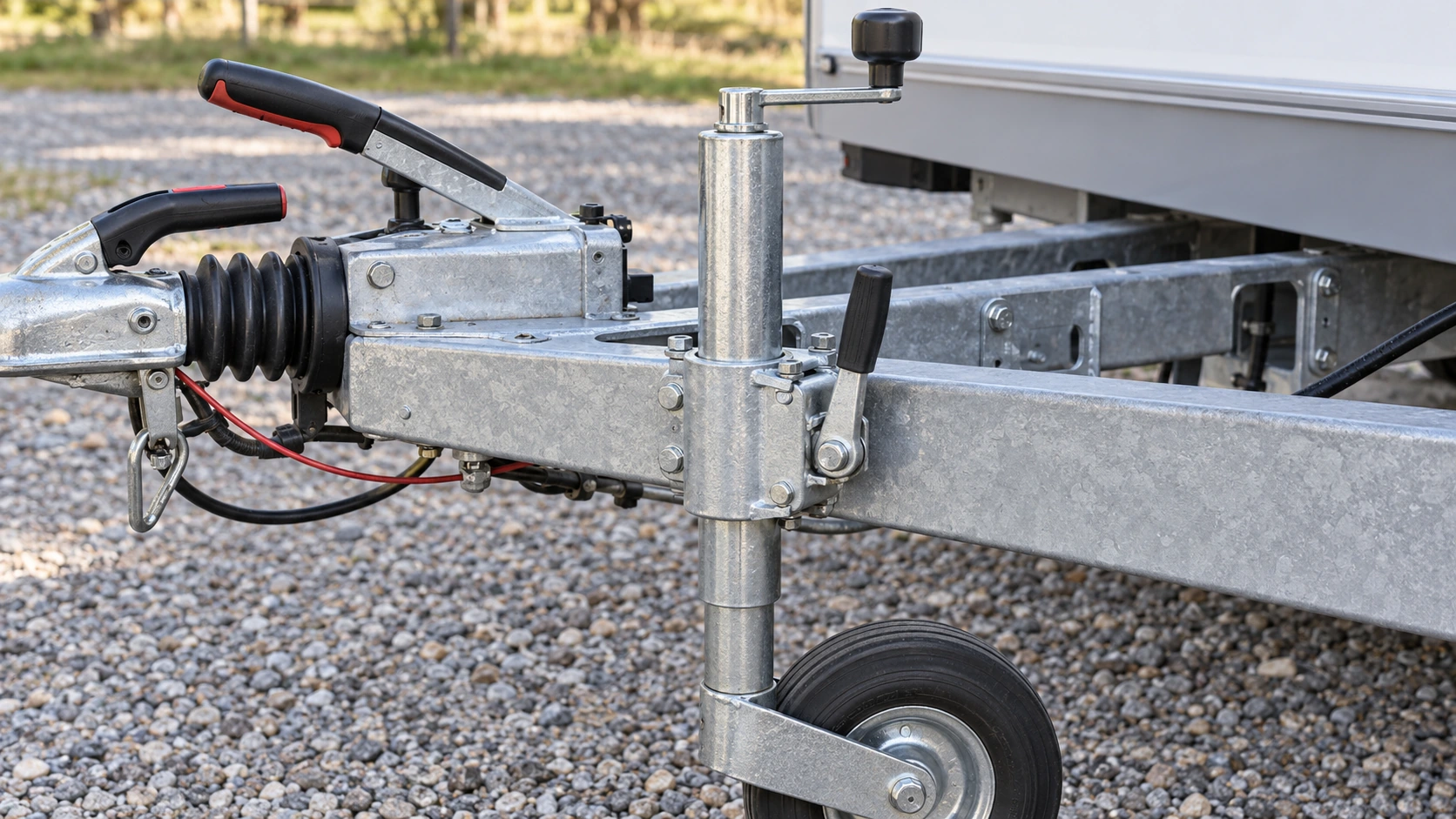

Manetas fijas y plegables
Las GOODIN K-3F, K-5 y K-6F tienen configuraciones publicadas con maneta plegable.
Una maneta plegable puede reducir la proyección permanente de la palanca después del ajuste.
Sin embargo, todavía necesita espacio suficiente para apretar la abrazadera y desplazarse hasta la posición plegada prevista.
El hecho de ser plegable no elimina automáticamente las interferencias con componentes próximos.
Dos comprobaciones de espacio independientes
Para cualquier abrazadera candidata, verifique:
Envolvente de funcionamiento
¿Puede el usuario girar o recolocar la maneta para alcanzar la condición de apriete requerida por el fabricante?
Envolvente de la maneta recogida
Una vez fijada, ¿puede la maneta permanecer en su posición prevista sin interferir con otros equipos?
Una abrazadera que encaja con el tubo y coincide con los orificios puede seguir siendo inadecuada si su maneta no se puede accionar.
En programas OEM que usan la misma abrazadera en varias plataformas, debe comprobarse la orientación de la maneta en todas las configuraciones pertinentes de la lanza.
La altura de la abrazadera y la recogida siguen importando
La abrazadera fija el tubo en una posición concreta respecto al remolque.
Esa posición determina cuánto sobresale el conjunto de rueda jockey por encima y por debajo del punto de montaje.
Un cuerpo distinto o una configuración de montaje diferente pueden modificar:
- la posición de ajuste disponible;
- el acceso a la manivela;
- el espacio cerca del acoplador;
- la holgura de rueda y horquilla;
- la posición elevada de transporte.
La rueda jockey debe alcanzar la altura de trabajo necesaria y poder retraerse o recogerse según las instrucciones del conjunto completo.
Las instrucciones de funcionamiento de AL-KO [12] describen cómo elevar la rueda jockey a su posición de transporte y apretar la abrazadera después del enganche.
La consecuencia para la compra es que una abrazadera nueva debe mantener las configuraciones de trabajo y transporte permitidas para la rueda jockey completa.
Este artículo no necesita repetir todo el proceso de selección de altura del anterior sobre recorrido y altura de trabajo de gatos para remolques.
Basta con establecer que la posición de la abrazadera puede afectar a la utilidad del conjunto completo.
Confirme las cargas de apoyo y la retención
Esta es la distinción de capacidad más importante del artículo.
El número 48 describe un diámetro nominal de tubo en milímetros.
No describe:
- 48 kg de carga soportada;
- una capacidad concreta de carga sobre la lanza;
- una fuerza universal de retención de la abrazadera;
- el peso bruto nominal del remolque, GVWR;
- ni una capacidad específica de la rueda jockey completa.
El requisito de carga debe establecerse por separado.
El sistema completo de apoyo tiene varios componentes
Las reacciones verticales y las demás reacciones de una rueda jockey pasan por:
lanza del remolque → elementos de fijación → base de abrazadera → interfaz de apriete → tubo de rueda jockey → conjunto de rueda → suelo
Todos los componentes y las uniones deben ser adecuados para la aplicación prevista.
Incluso una rueda jockey con capacidad de apoyo documentada no determina la capacidad de una abrazadera sin identificar o de sus tornillos de montaje.
Del mismo modo, una abrazadera fundida de apariencia robusta no certifica la resistencia de la lanza.
Las capacidades estática y de maniobra pueden ser diferentes
La gama de ruedas jockey AL-KO [11] distingue expresamente la carga sobre la lanza en reposo de la carga durante maniobras.
Por ejemplo, AL-KO publica algunos modelos de 48 mm con capacidades como:
- 150 kg de carga estática sobre la lanza (ST 48-200 V); [13]
- 90 kg de carga en maniobra (ST 48-200 V). [13]
Otros modelos de 48 mm tienen capacidades publicadas superiores, incluidas configuraciones de 250 kg en reposo y 150 kg en maniobra. [14]
Son capacidades de ruedas jockey específicas de cada modelo.
Demuestran que las capacidades operativas pueden variar incluso dentro de la misma clase de tubo de 48 mm.
El mismo principio se aplica a las abrazaderas.
El diámetro del tubo y el tipo de construcción de una abrazadera no determinan su carga admisible.
¿Qué debe confirmar el proveedor?
Para un sistema completo de apoyo OEM, el comprador debe obtener los datos pertinentes de:
- capacidad de apoyo estático de la rueda jockey;
- capacidad de maniobra de la rueda jockey, cuando corresponda;
- capacidad de retención o carga de la abrazadera y sus condiciones definidas;
- requisitos de los tornillos de montaje;
- aprobación estructural del lado del remolque;
- condiciones permitidas de funcionamiento y recogida.
No aplique la capacidad publicada de una rueda jockey a una abrazadera no relacionada, salvo que el fabricante apruebe la combinación.
El límite actual de las capacidades GOODIN
Las páginas públicas de GOODIN K-2, K-7, K-3F, K-5 y K-6F identifican diámetro de tubo, construcción y algunas dimensiones de producto.
No publican una capacidad completa de carga o resistencia al deslizamiento junto con todas las condiciones de montaje.
Por tanto, no debe atribuirse una capacidad concreta de apoyo a esas abrazaderas a partir únicamente del catálogo público.
En compras comerciales, esta información debe formar parte de la confirmación técnica.
Decida qué debe sustituirse
Una guía de compatibilidad debe ayudar al comprador a decidir qué necesita adquirir realmente.
No todo problema de una rueda jockey exige sustituir el conjunto completo de apoyo.
Resultado 1: sustituir solo la abrazadera
Puede ser apropiado cuando:
- el tubo de la rueda jockey existente es adecuado;
- la rueda jockey sigue en condiciones de servicio;
- su capacidad satisface la aplicación;
- la abrazadera actual está dañada o es incompatible;
- el recambio corresponde al diámetro y al perfil superficial del tubo;
- el recambio coincide con una interfaz aprobada de montaje en el remolque;
- se han confirmado la retención y la capacidad de carga necesarias.
Por ejemplo, puede conservarse una rueda jockey adecuada de 48 mm y sustituir una abrazadera dañada de 48 mm por un modelo correctamente especificado.
El comprador no debe asumir que cualquier abrazadera disponible de 48 mm sea suficiente.
Resultado 2: sustituir rueda jockey y abrazadera como pareja compatible
Es apropiado cuando la nueva rueda jockey prevista utiliza un diámetro exterior o un perfil superficial distintos del conjunto original.
Por ejemplo:
Sistema existente: abrazadera y tubo de 48 mm.
Rueda jockey propuesta: tubo exterior de 42 mm.
Mantener la antigua abrazadera de 48 mm puede dejar una interfaz de apriete incompatible.
El comprador debe seleccionar una rueda jockey compatible con la abrazadera original aprobada o especificar una abrazadera correspondiente de 42 mm cuya instalación en el remolque también sea adecuada.
El mismo razonamiento se aplica al cambiar entre otras clases de tamaño.
Un cambio completo debe considerar la altura operativa necesaria y la capacidad de carga del nuevo sistema.
Resultado 3: reevaluar la estructura de montaje
Es necesario cuando no puede instalarse una abrazadera adecuada en el remolque existente sin cambiar elementos estructurales de montaje.
Algunos ejemplos son:
- patrón de tornillos incompatible;
- placa de montaje insuficiente;
- daños en la lanza de apoyo;
- orientación inadecuada de la abrazadera;
- necesidad de nuevos soportes o fijaciones soldadas;
- una aplicación de apoyo con más carga de la contemplada por la instalación existente.
En ese punto, no basta con elegir otra abrazadera del catálogo.
La configuración de montaje necesita la confirmación técnica apropiada.
Matriz de compatibilidad de rueda jockey y abrazadera
La siguiente matriz ofrece un punto de partida práctico para recambios y compras OEM.
| Tubo de rueda jockey | Abrazadera GOODIN candidata | Comprobación principal | Confirmación adicional |
|---|---|---|---|
| Tubo redondo de 35 mm | K-2 | Diámetro exterior real de 35 mm y perfil superficial | Interfaz de montaje, espacio de palanca, requisitos de retención/carga |
| Tubo redondo de 42 mm | K-7 | Diámetro exterior real de 42 mm y perfil superficial | Patrón de orificios, ajuste del tubo, estructura de montaje |
| Tubo redondo de 48 mm | K-3F | Diámetro exterior real de 48 mm; compatibilidad con abrazadera estampada/partida | Superficie del tubo, dimensiones de base, maneta plegable y capacidad |
| Tubo redondo de 48 mm | K-5 | Diámetro exterior real de 48 mm; compatibilidad con abrazadera fundida | Superficie del tubo, método de instalación, dimensiones de base y capacidad |
| Tubo redondo de 60 mm | K-6F | Diámetro exterior real de 60 mm y perfil superficial | Estructura de montaje, envolvente de maneta plegable y retención |
| Tubo nervado o dentado | Específica del modelo | Compatibilidad del perfil, no solo diámetro | Pareja tubo/abrazadera aprobada |
| Tubo con manguito o refuerzo local | Específica del modelo | Diámetro y geometría reales en el contacto | Posición de apriete aprobada |
| Tubo no circular o dañado | Sin selección automática | Conformidad dimensional no establecida | Sustituir o reevaluar tubo/sistema |
Importante: es una matriz de selección de candidatos, no una declaración de que todas las combinaciones enumeradas estén aprobadas.
Las primeras cinco filas identifican coincidencias de clase nominal de tamaño.
La compatibilidad final depende de la geometría específica del modelo, del montaje y de la verificación de carga.
Un ejemplo: por qué la nueva rueda jockey sigue deslizándose
Consideremos un ejemplo de sustitución similar a la pregunta del foro de octubre de 2025.
El remolque utilizaba originalmente una rueda jockey de 48 mm y una abrazadera correspondiente.
El propietario anterior instaló una rueda jockey de recambio de 42 mm y conservó la abrazadera original.
Cuando el nuevo propietario intenta fijar la rueda, la maneta se aprieta, pero el tubo exterior sigue moviéndose.
Hay varias comprobaciones que hacer antes de pedir un recambio.
Primero: confirme el diámetro exterior del tubo
Mida el tubo exterior real.
Si tiene 42 mm, no debe suponerse que la abrazadera de 48 mm pueda comprimir lo suficiente para sujetarlo correctamente.
Segundo: identifique la abrazadera existente
Determine el modelo original, el diámetro nominal del tubo y la geometría de apriete.
También importa el estado de la pieza.
Un mecanismo desgastado o dañado puede retener mal incluso un tubo del tamaño correcto.
Tercero: compruebe la interfaz de montaje
Si necesita una abrazadera de 42 mm, verifique que un modelo adecuado coincida con el patrón existente aprobado.
Si el patrón de tornillos cambia, puede necesitarse otro diseño de abrazadera en lugar de modificar la lanza.
Cuarto: confirme el sistema completo de apoyo
La rueda jockey, la abrazadera y la configuración elegidas deben satisfacer las necesidades previstas de apoyo y maniobra.
No debe seleccionarse un tubo menor simplemente porque esté disponible.
Decisiones posibles
Caso A — La abrazadera original de 48 mm está en buen estado y aprobada: seleccione una rueda jockey compatible de 48 mm que cumpla los requisitos de la aplicación.
Caso B — La nueva rueda jockey de 42 mm es adecuada: seleccione una abrazadera correspondiente de 42 mm solo si también se cumplen las condiciones de montaje y carga.
Caso C — Ninguna combinación coincide con la interfaz original: obtenga una configuración alternativa aprobada o reevalúe la instalación.
Este ejemplo explica por qué el deslizamiento no debe llevar automáticamente a comprar una abrazadera mayor, una maneta más resistente o un calzo improvisado.
La tarea real es restablecer una combinación de componentes verificada.
Especifique conjuntos compatibles y sustituciones aprobadas
Para un OEM que fabrica varios modelos de remolque, la selección de abrazaderas de rueda jockey se convierte en una tarea de gestión de configuraciones.
Un fabricante puede utilizar ruedas jockey distintas en su gama porque los productos tienen diferentes:
- requisitos de carga de apoyo;
- alturas operativas;
- diámetros de tubo;
- configuraciones de rueda;
- aplicaciones de los clientes.
Las abrazaderas correspondientes deben especificarse de forma coherente.
Sin embargo, estandarizar todos los remolques alrededor de un único modelo de abrazadera puede no ser apropiado.
El objetivo debe ser estandarizar interfaces compatibles siempre que sea práctico.
Ejemplo de familia de productos OEM
Considere un fabricante OEM hipotético con tres plataformas de remolque.
| Plataforma de remolque | Clase de tubo necesaria | Familia GOODIN candidata | Comprobaciones OEM |
|---|---|---|---|
| Serie utilitaria compacta | 35 mm | K-2 | Perfil del tubo, montaje, espacio de operación, capacidades aprobadas |
| Serie utilitaria general | 48 mm | K-3F o K-5 | Construcción, patrón de montaje, perfil del tubo, retención necesaria |
| Serie para equipos mayores | 60 mm | K-6F | Reacciones de apoyo, interfaz del bastidor, fijaciones, espacio de maneta y transporte |
La tabla es ilustrativa.
No asigna ninguna capacidad de carga concreta a GOODIN ni afirma que esos tamaños sean inherentemente adecuados para las clases de remolque indicadas.
La selección real debe seguir los requisitos de apoyo definidos por la ingeniería del OEM.
Por qué importa una lista de compatibilidad de componentes
Sin una lista definida, el equipo de compras puede pedir:
- la rueda jockey correcta;
- una abrazadera de otro proveedor;
- un soporte de montaje de un diseño de remolque anterior.
Las tres piezas pueden parecer razonables por separado.
Pero la combinación puede no encajar.
En producción OEM, cada plataforma debe tener documentada una combinación de:
SKU de rueda jockey + SKU de abrazadera + elementos de montaje + interfaz aprobada del remolque
Esto mejora la repetibilidad del montaje y ayuda a evitar sustituciones incorrectas durante la reposición posventa.
Prepare una matriz de recambios clara
Un fabricante o distribuidor puede almacenar varios diámetros de ruedas jockey y abrazaderas.
El sistema de recambios debe dificultar la compra de combinaciones incompatibles.
Un registro útil de compatibilidad incluye:
| Campo | Formato de ejemplo |
|---|---|
| Plataforma de remolque | Modelo OEM / revisión |
| Referencia de rueda jockey | SKU exacto |
| Diámetro del tubo exterior | 35 / 42 / 48 / 60 mm u otro tamaño especificado |
| Perfil superficial del tubo | Liso / nervado / otro perfil definido |
| Referencia de abrazadera | SKU exacto aprobado |
| Construcción de abrazadera | Estampada / fundida / otra |
| Interfaz de montaje | Número y revisión del plano |
| Kit de fijación | Referencia aprobada |
| Capacidad estática | Requisito del conjunto verificado |
| Capacidad de maniobra | Requisito del conjunto verificado, si corresponde |
| Espacio de maneta | Envolvente de instalación confirmada |
| Sustituciones aprobadas | Enumeradas por referencia exacta |
| Mercado de destino | Requisitos pertinentes de producto/mercado |
El campo fundamental es sustituciones aprobadas.
Un distribuidor no debe considerar intercambiable toda pieza de la misma categoría de diámetro nominal.
Una abrazadera alternativa aprobada puede requerir otro patrón de tornillos o disposición de maneta, aunque coincida el diámetro del tubo.
Esta información debe establecerse antes de anunciar piezas como recambios directos.
¿Qué debe pedir un fabricante que confirme GOODIN?
Para compras por lotes, una consulta como:
"Solicitamos una oferta de abrazaderas para rueda jockey de 48 mm."
no proporciona información suficiente para la aprobación técnica.
Una solicitud completa de oferta debe incluir los requisitos siguientes.
Compatibilidad del tubo
- diámetro exterior nominal;
- tolerancia real del diámetro exterior;
- requisito de circularidad;
- perfil liso, nervado o dentado;
- recubrimiento y estado superficial;
- plano o muestra del tubo.
Construcción de la abrazadera
- diseño estampado o fundido necesario;
- grado del material;
- tratamiento superficial;
- espesor publicado y referencia en el plano;
- requisito de montaje partido/articulado;
- tipo y orientación de maneta;
- geometría del tornillo de apriete y de la zapata de presión.
Montaje del lado del remolque
- plano de la base de montaje;
- dimensiones de orificios y ranuras;
- distancia entre centros de montaje;
- geometría adecuada del elemento del remolque;
- tamaño y clase aprobados de las fijaciones;
- necesidad de contraplaca o soporte.
Carga y rendimiento
- requisito real de carga de apoyo;
- condiciones previstas en reposo y maniobra;
- validación de retención o resistencia al deslizamiento;
- condiciones de ensayo exigidas;
- criterios de aceptación aplicables.
Producción y recambios
- revisión exacta del producto y del plano;
- SKUs de ruedas jockey compatibles;
- sustituciones permitidas;
- requisitos de inspección;
- disponibilidad de manetas o elementos de abrazadera de recambio;
- embalaje e identificación de la pieza;
- cantidad necesaria de pedido.
Una abrazadera completamente especificada puede evaluarse como parte del sistema de apoyo previsto, no como un accesorio aislado definido solo por el diámetro.
Tabla completa de compatibilidad antes de comprar
Esta ficha reúne las comprobaciones de sustitución más importantes.
| Comprobación | Lo que debe medir o identificar el comprador | Lo que debe confirmar el proveedor | Rechazar / reevaluar si… |
|---|---|---|---|
| Diámetro exterior | Diámetro en la zona de apriete | Tamaño nominal y tolerancia aprobada | No coincide el diámetro |
| Perfil del tubo | Liso, nervado, dentado o con manguito | Perfil de contacto permitido | La geometría de contacto es incompatible |
| Estado del tubo | Circularidad, daños, recubrimiento | Estado dimensional aceptable | El tubo no asienta correctamente |
| Construcción de abrazadera | Configuración estampada/fundida/articulada existente | Modelo propuesto y método de instalación | El conjunto no puede instalarse como se prevé |
| Centros de montaje | Patrón de orificios existente | Plano de producción | Los orificios no coinciden |
| Huella de base | Superficie de apoyo disponible | Dimensiones de la base | El apoyo es insuficiente |
| Fijaciones | Elementos existentes aprobados | Tamaño, clase y disposición | La unión no está verificada |
| Espacio de maneta | Espacio alrededor de los equipos de la lanza | Envolvente operativa y plegada | La maneta no puede accionarse |
| Posición de abrazadera | Altura y ubicación del tubo | Orientación permitida | No puede obtenerse la posición necesaria |
| Recogida para transporte | Espacio elevado/recogido disponible | Requisitos operativos del conjunto | La rueda o la maneta interfieren |
| Carga estática | Necesidad real de apoyo | Capacidad aplicable del conjunto | La capacidad es insuficiente o desconocida |
| Carga de maniobra | Condición prevista de movimiento lento | Capacidad dinámica/de maniobra aplicable | No está establecido el rendimiento necesario |
| Retención de abrazadera | Cargas y condiciones previstas | Criterios y pruebas de retención/deslizamiento | No está verificada la sujeción segura |
| Estructura de remolque | Estado de la lanza o del soporte | Interfaz estructural requerida | La instalación exige cambios no aprobados |
| SKU de recambio | Modelo existente o sustituto deseado | Compatibilidad de pieza aprobada | La sustitución no está verificada |
Ninguna fila sustituye a las demás.
La coincidencia de diámetro es necesaria en la mayoría de las sustituciones de abrazaderas para tubos redondos estándar, pero la decisión final depende de toda la instalación.
La visión de GOODIN: compre una interfaz de apoyo compatible, no solo un diámetro
El primer error al seleccionar una abrazadera de rueda jockey es suponer que la etiqueta de diámetro determina toda la compatibilidad.
El segundo es suponer que una abrazadera de apariencia más resistente produce automáticamente una instalación más resistente.
La gama actual de GOODIN ofrece cinco configuraciones útiles en las clases de 35, 42, 48 y 60 mm.
K-3F y K-5 muestran que, incluso dentro de una categoría nominal de 48 mm, puede haber más de una construcción que considerar.
Pero un producto solo puede seleccionarse correctamente cuando se verifican tres interfaces.
1. Tubo con abrazadera
Deben coincidir el diámetro, el perfil y la geometría de contacto.
2. Abrazadera con remolque
El patrón de montaje, las fijaciones y la interfaz estructural deben ser adecuados.
3. Conjunto completo con aplicación
La rueda jockey, la abrazadera y la estructura del remolque deben satisfacer las condiciones reales de funcionamiento y los requisitos de carga pertinentes.
Si la abrazadera no retiene de forma segura el tubo previsto, no basta con su tamaño nominal.
Si los orificios no coinciden, el diámetro correcto no la convierte en un recambio directo.
Y si no tiene una capacidad verificada para la instalación propuesta, la construcción fundida o un diámetro mayor no sustituyen esa información ausente.
La regla de compra es:
Especifique rueda jockey y abrazadera como una interfaz compatible y verifique después el sistema completo de apoyo frente a las necesidades reales del remolque.
Para compradores de recambios, evita pedidos de piezas incorrectas.
Para fabricantes OEM, crea una especificación de componentes y un sistema de recambios más coherentes.
La abrazadera adecuada no es necesariamente la más grande ni la que parece tener el cuerpo más grueso.
Es el modelo cuyo ajuste con el tubo, interfaz de montaje, espacio operativo y retención verificada corresponden al remolque.
Para consultar una combinación de rueda jockey y abrazadera, consulte la gama de abrazaderas GOODIN y contacte con GOODIN con el plano real del tubo, el patrón de montaje, las condiciones de carga necesarias y la plataforma prevista. Obtenga la confirmación técnica específica del modelo antes de pedir.
Lista final de selección
Antes de aprobar la compra de una abrazadera de rueda jockey, confirme:
- ¿Se ha medido el diámetro real del tubo exterior?
- ¿Se midió en la zona de apriete prevista?
- ¿El tubo es liso, nervado, dentado o tiene otra forma?
- ¿La abrazadera permite explícitamente ese perfil?
- ¿Su geometría de contacto es compatible con el tubo?
- ¿Puede montarse alrededor o sobre la rueda jockey según lo previsto?
- ¿El patrón de orificios coincide con la interfaz aprobada del remolque?
- ¿Son adecuados la base, las fijaciones y la estructura de apoyo?
- ¿Puede accionarse la maneta de apriete sin interferencias?
- ¿La rueda jockey alcanza las posiciones de trabajo y transporte necesarias?
- ¿Está verificada la retención necesaria de la abrazadera?
- ¿Se han tratado por separado las cargas estática y de maniobra cuando corresponde?
- ¿Se selecciona mediante especificaciones confirmadas por el fabricante y no por apariencia?
- ¿Los SKUs aprobados de rueda jockey y abrazadera están vinculados en la lista de materiales de los pedidos OEM?
- ¿Las sustituciones están respaldadas por planos actuales y documentación de compatibilidad?
Si se completan estas comprobaciones, el comprador podrá especificar una abrazadera compatible con mucha más confianza.
Si no, el diámetro de la etiqueta seguirá siendo solo el resultado de la primera selección.
Fuentes y lecturas complementarias
Los datos se limitan al modelo publicado concreto. Los relatos del foro son observaciones, no diagnósticos confirmados. No aplique a las abrazaderas GOODIN las dimensiones de ejemplos comerciales de otras marcas.
- Practical Caravan Forums — Lluvia y viento en Clitheroe: consulta sobre la rueda jockey
- GOODIN — Gama de abrazaderas
- GOODIN — K-2 — abrazadera de rueda jockey de 35 mm
- GOODIN — K-7 — abrazadera de rueda jockey de 42 mm
- GOODIN — K-3F — abrazadera estampada de rueda jockey de 48 mm
- GOODIN — K-5 — abrazadera fundida de rueda jockey de 48 mm
- GOODIN — K-6F — abrazadera de rueda jockey de 60 mm
- Towing & Trailers — Abrazaderas para tubos estriados de rueda jockey de 48 mm
- Towing & Trailers — Abrazadera fundida AL-KO de 48 mm — JC25
- Towing & Trailers — Abrazadera fundida Bradley para tubo estriado de 48 mm — JC35
- AL-KO — Ruedas jockey para remolques
- AL-KO — Instrucciones de la rueda jockey prémium
- AL-KO — ST 48-200 V — cargas estática y de maniobra del modelo
- AL-KO — Rueda jockey reforzada de 48 mm — ejemplo de capacidad publicada
Luces LED fijas vs. magnéticas: ¿qué configuración se adapta a su remolque y a sus necesidades?
Artículo relacionado
