Como escolher a abraçadeira da roda jockey: 35, 42, 48 ou 60 mm — e o que mais precisa ser compatível?
Nesta página
Um proprietário de caravana substitui a roda de apoio, aperta a abraçadeira existente e descobre que o tubo de sustentação continua deslizando para baixo.
A alavanca da abraçadeira parece bem apertada. A roda de apoio aparenta estar na posição correta. Mesmo assim, a abraçadeira não consegue segurar o tubo de maneira confiável.
Será que a abraçadeira está desgastada?
Ou o diâmetro da nova roda de apoio simplesmente não corresponde ao da abraçadeira que já estava instalada?
Em uma discussão de outubro de 2025 no fórum Practical Caravan [1], o proprietário de uma Bailey Unicorn Vigo comprada usada relatou exatamente esse problema. A roda de apoio continuava descendo mesmo com a abraçadeira apertada.
Um participante sugeriu medir o diâmetro do tubo externo. O proprietário anterior poderia ter instalado uma roda de apoio menor, de 42 mm, mantendo uma abraçadeira destinada a um tubo de 48 mm.
Outras explicações possíveis incluíam contaminação na superfície de aperto ou deterioração do mecanismo de fixação.
A discussão não determinou qual dessas explicações era a correta.
Mas destacou um erro comum na compra de peças de reposição:
A roda de apoio e sua abraçadeira são componentes separados; comprar um deles não garante a compatibilidade com o outro.
Os catálogos de peças para reboques normalmente distinguem as abraçadeiras pelo diâmetro nominal do tubo, incluindo medidas como 35, 42, 48 e 60 mm.
A linha atual de abraçadeiras da GOODIN abrange essas quatro classes de tamanho.
Entretanto, o diâmetro nominal é apenas a primeira verificação de compatibilidade.
Uma substituição correta também precisa corresponder a:
- diâmetro externo real do tubo que será sustentado;
- perfil da superfície desse tubo;
- geometria de contato da abraçadeira;
- padrão de montagem no lado do reboque;
- espaço necessário para operar a alavanca;
- desempenho de retenção exigido;
- requisitos de carga de apoio do conjunto completo.
Para quem compra uma peça de reposição, a pergunta central é:
Esta abraçadeira vai segurar com segurança o tubo da minha roda de apoio atual e encaixar na interface original de montagem do reboque?
Para um comprador OEM, a pergunta passa a ser:
Qual combinação de roda de apoio e abraçadeira deve ser especificada em conjunto para que todas as variantes do reboque utilizem componentes compatíveis?
As duas decisões começam pelo diâmetro do tubo, mas nenhuma delas deve terminar nesse primeiro dado.
Guias de compra · Seleção de produtos nº 10 · A aprovação técnica de cada modelo é separada da triagem pelo diâmetro nominal.

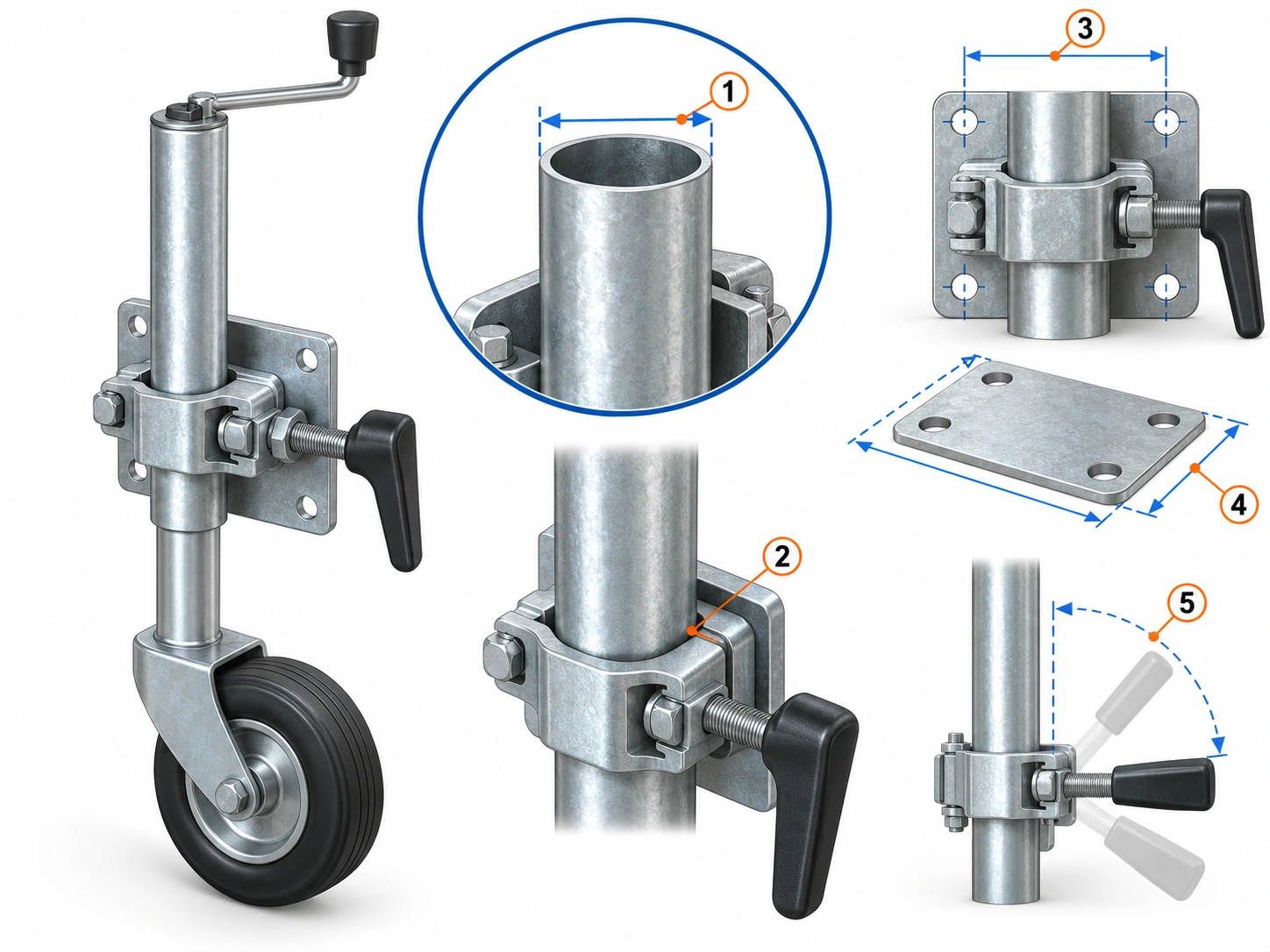

Meça o tubo e selecione a faixa de diâmetro
A expressão tamanho da roda de apoio pode se referir a várias dimensões diferentes.
Uma descrição de produto pode informar:
- diâmetro da roda;
- largura da roda;
- diâmetro do tubo externo de sustentação;
- altura total do conjunto;
- extensão ou curso.
Normalmente, a abraçadeira não prende a roda propriamente dita.
Ela prende o tubo externo de sustentação da roda de apoio.
Portanto, a medida fundamental é:
O diâmetro externo do tubo na posição em que a abraçadeira efetivamente o prende.
Não meça o tubo telescópico interno, que é menor, presumindo que ele representa o diâmetro necessário para a abraçadeira.
Não escolha a abraçadeira a partir do diâmetro da roda de borracha.
E não dependa exclusivamente do tamanho nominal indicado em um manual antigo do reboque se a roda de apoio pode ter sido substituída.
Meça a região real de aperto

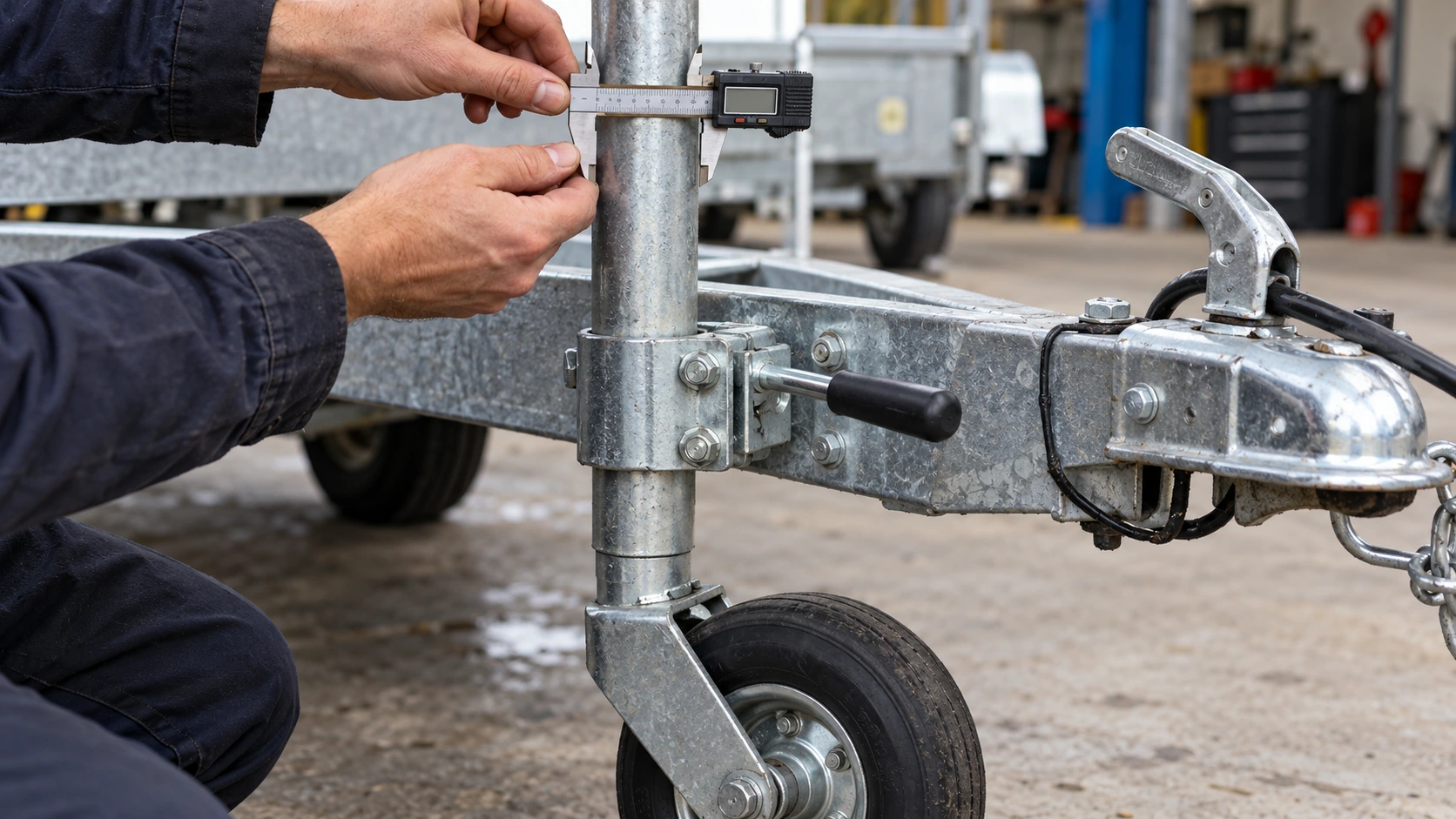

Em uma instalação existente, identifique a parte do tubo que passa pela abraçadeira.
Registre:
- O diâmetro externo do tubo.
- Se o tubo está redondo e sem danos.
- Se a superfície é lisa, nervurada ou serrilhada.
- Se há uma luva, um reforço ou uma costura de solda.
- Se o revestimento ou a corrosão afeta a superfície de contato.
Uma medição com paquímetro na parte acessível do tubo pode fornecer um bom ponto de partida.
Se o tubo estiver desgastado, amassado ou deformado, compare várias posições ao redor da região prevista para o contato.
O objetivo não é simplesmente encontrar um número próximo de 48 mm.
É determinar se o tubo real está dentro da geometria aprovada para a abraçadeira considerada.
O que significam 35, 42, 48 e 60 mm?
As abraçadeiras de roda de apoio normalmente são organizadas pelo diâmetro externo do tubo de sustentação que foram projetadas para reter.
A GOODIN oferece atualmente as seguintes configurações.
| Classe de diâmetro do tubo | Modelo GOODIN | Construção publicada | Espessura publicada |
|---|---|---|---|
| 35 mm | K-2 | Abraçadeira conformada, alavanca manual | 3.0 mm |
| 42 mm | K-7 | Abraçadeira estampada / bipartida | 3.5 mm |
| 48 mm | K-3F | Abraçadeira estampada / bipartida, alavanca dobrável | 3.0 mm |
| 48 mm | K-5 | Abraçadeira fundida, alavanca dobrável | 3.5 mm |
| 60 mm | K-6F | Abraçadeira estampada / conformada, alavanca dobrável | 5.0 mm |
Fonte: linha de abraçadeiras GOODIN [2] e as páginas dos respectivos produtos.
Esses valores constituem uma estrutura útil para a seleção inicial.
No entanto, as espessuras publicadas são especificações do produto. Sem um desenho cotado, elas não devem ser atribuídas automaticamente a todas as paredes, alavancas, pinos ou demais componentes.
Mais importante ainda: os diferentes diâmetros não estabelecem uma progressão universal de capacidade de carga.
Uma abraçadeira de 60 mm não fica automaticamente aprovada para uma determinada carga apenas porque aceita um tubo maior.
E duas abraçadeiras diferentes de 48 mm não são necessariamente intercambiáveis só porque compartilham o mesmo diâmetro nominal.
35 mm: confirme a classe de tubo menor
A GOODIN K-2 é especificada para uma roda de apoio ou um tubo de sustentação da classe de 35 mm.
Em um reboque leve já existente ou em uma configuração compacta de apoio, ela pode ser uma candidata adequada se o tubo medido, o padrão de montagem e os requisitos estruturais forem compatíveis.
Contudo, a indicação de 35 mm, por si só, não estabelece o peso do reboque previsto, a classificação da roda de apoio ou a carga de sustentação permitida.
Esses dados exigem uma verificação separada.
42 mm: um tamanho de reposição distinto
A GOODIN K-7 é especificada para um tubo de 42 mm.
Essa medida é especialmente relevante quando o proprietário substitui a roda de apoio sem trocar a abraçadeira.
Não se deve presumir que um tubo externo de 42 mm seja compatível com uma abraçadeira de 48 mm.
Se o mecanismo de compressão da abraçadeira não fechar suficientemente sobre o tubo menor, apertar a alavanca pode não produzir a retenção necessária.
A discussão do fórum de outubro de 2025 apontou exatamente essa possível incompatibilidade.
A resposta correta na compra é verificar os tamanhos reais do tubo e da abraçadeira, não aplicar uma força cada vez maior à alavanca.
48 mm: mesmo diâmetro, mais de uma configuração
A GOODIN oferece duas construções relevantes de abraçadeira de 48 mm:
- K-3F estampada / bipartida;
- K-5 fundida.
Por isso, a categoria de 48 mm é especialmente útil para demonstrar por que o diâmetro é apenas o primeiro parâmetro de seleção.
Os dois produtos se destinam à classe de tubo de 48 mm.
Mas a construção do corpo, a geometria de fixação e as configurações previstas para os produtos são diferentes.
Nenhum deles deve ser escolhido apenas porque o comprador reconhece o número 48.
60 mm: tubo maior, requisitos de montagem separados
A GOODIN K-6F se destina à classe de tubo de 60 mm.
Ela tem espessura publicada de 5 mm e uma configuração com alavanca dobrável.
A abertura maior e o corpo da abraçadeira criam necessidades de espaço e de montagem diferentes das dos modelos menores.
O comprador ainda precisa verificar:
- perfil do tubo;
- furos de montagem;
- estrutura de sustentação no reboque;
- espaço para a alavanca;
- retenção necessária da abraçadeira;
- classificação de carga aplicável.
A mudança para uma classe de tubo maior deve, portanto, ser tratada como uma decisão de compatibilidade do sistema, e não como uma melhoria universal.
Confira o perfil do tubo e a condição do contato
Suponha que um comprador tenha medido o tubo de sua roda de apoio e encontrado aproximadamente 48 mm.
Ele encontra uma abraçadeira anunciada para 48 mm.
Isso conclui a seleção?
Não necessariamente.
A próxima pergunta é se a abraçadeira foi projetada para prender a superfície real daquele tubo.
Tubos lisos vs. nervurados ou serrilhados
Alguns tubos de roda de apoio apresentam uma superfície cilíndrica relativamente lisa.
Outros utilizam nervuras externas, ranhuras ou perfis serrilhados.
Essas características podem modificar a maneira como a abraçadeira entra em contato com o tubo.
Uma abraçadeira cuja superfície de aperto foi projetada para um tubo liso pode não prender um tubo nervurado da forma prevista.
De maneira inversa, uma abraçadeira projetada para um perfil serrilhado específico pode ter uma geometria de contato diferente.
Os catálogos especializados atuais reconhecem essa distinção.
Por exemplo, a linha de abraçadeiras nervuradas de 48 mm da Towing & Trailers [8] diferencia os modelos adequados para tubos nervurados ou serrilhados das abraçadeiras bipartidas estampadas destinadas a eixos lisos.
Outros modelos fundidos podem aceitar tanto tubos lisos quanto nervurados, dependendo do projeto.
O ponto importante é:
Construção fundida não significa automaticamente compatibilidade com nervuras; construção estampada tampouco define, por si só, todos os perfis de tubo permitidos.
A compatibilidade precisa vir da especificação exata do produto.
E quanto às GOODIN K-3F e K-5?
A GOODIN identifica a K-3F como uma abraçadeira estampada de 48 mm e a K-5 como uma abraçadeira fundida de 48 mm.
Entretanto, suas especificações públicas atuais não estabelecem uma lista completa e aprovada de perfis lisos, nervurados ou serrilhados.
Assim, seria prematuro afirmar que a K-5 aceita toda roda de apoio nervurada ou que a K-3F serve para qualquer tubo liso de 48 mm.
Na compra OEM, a abordagem correta é fornecer o desenho do perfil real do tubo e obter uma confirmação de compatibilidade específica para o modelo.
A condição da superfície também importa
Mesmo quando o tubo e a abraçadeira têm o tamanho nominal correto, a interface de contato precisa continuar adequada.
As condições relevantes incluem:
- deformação localizada do tubo;
- superfícies de aperto danificadas;
- corrosão excessiva;
- contaminação;
- roscas danificadas na abraçadeira;
- componentes de pressão desgastados ou deformados.
A discussão no fórum Practical Caravan incluiu sugestões de que contaminação por graxa ou roscas danificadas poderiam contribuir para o deslizamento relatado.
Essas eram explicações possíveis, não conclusões confirmadas.
Para a compra, isso importa porque não se deve encomendar automaticamente outro diâmetro quando o verdadeiro problema pode ser o desgaste ou a incompatibilidade das peças existentes.
Este guia não pretende diagnosticar toda abraçadeira que desliza.
Ele define quais dimensões e condições dos componentes precisam ser confirmadas antes da substituição.

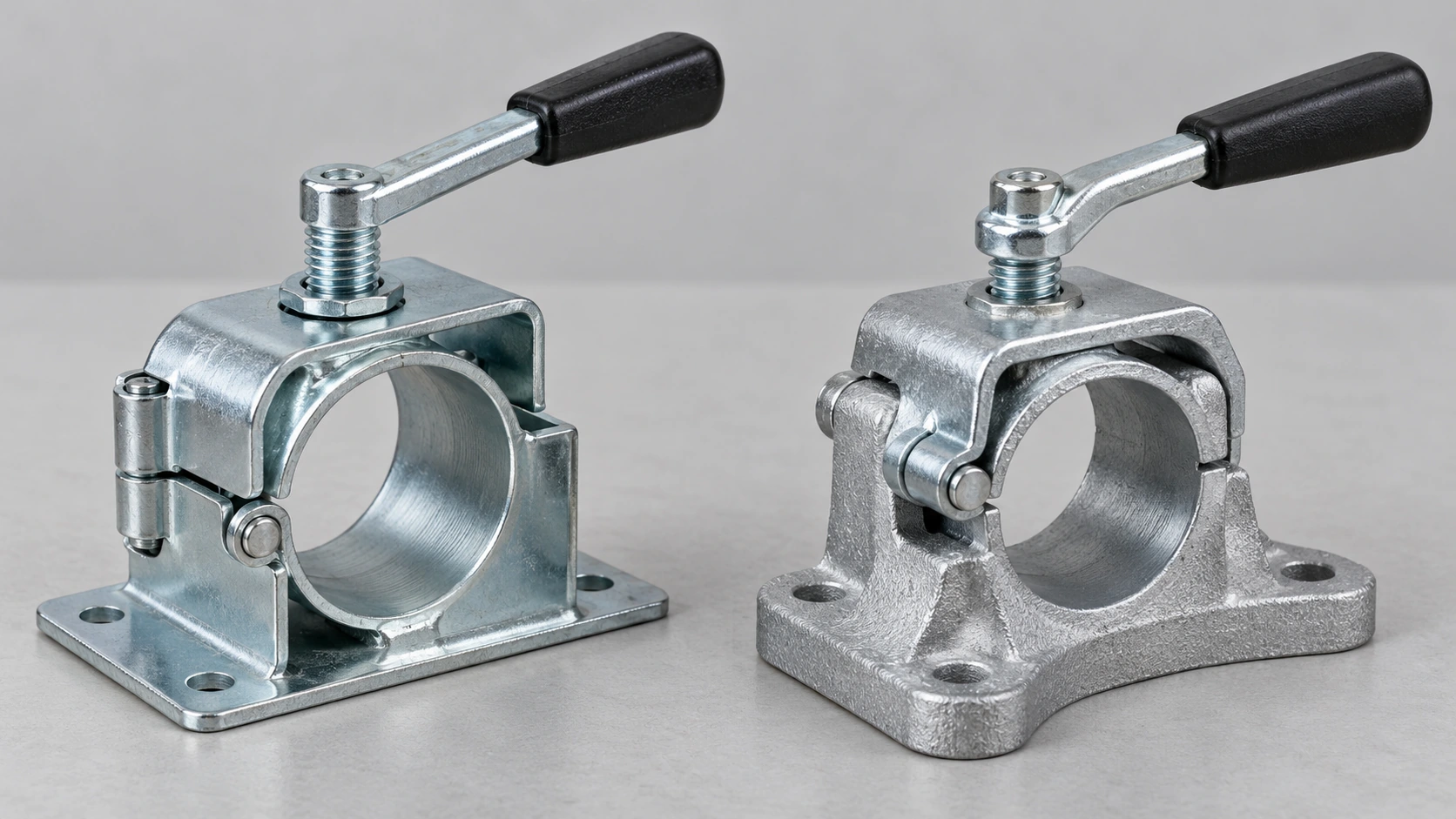

Compare as construções estampada e fundida
Quem escolhe entre as GOODIN K-3F e K-5 já sabe que as duas se destinam a um tubo de 48 mm.
A decisão restante envolve construção e compatibilidade.
Abraçadeira estampada / bipartida
Uma abraçadeira estampada geralmente utiliza componentes metálicos conformados para criar o assento do tubo e o mecanismo de aperto.
A GOODIN K-3F tem esse tipo de arquitetura.
Sua especificação pública inclui:
- classe de tubo de 48 mm;
- espessura publicada de 3.0 mm;
- alavanca dobrável;
- base de montagem no lado do reboque.
Uma configuração estampada / bipartida pode proporcionar fixação e manutenção compactas, dependendo do projeto exato.
Contudo, o comprador não deve presumir que toda abraçadeira estampada possa ser aberta completamente ao redor de um tubo já instalado.
É necessário conferir a dobradiça real, a geometria da divisão e o método de montagem.
Abraçadeira fundida
A GOODIN K-5 utiliza uma seção de aperto/base fundida com um mecanismo de alavanca dobrável.
Sua especificação publicada inclui:
- classe de tubo de 48 mm;
- espessura publicada de 3.5 mm;
- construção de abraçadeira fundida;
- alavanca dobrável.
Uma base fundida pode criar uma geometria de montagem e de apoio do tubo diferente daquela de um projeto conformado.
Mas a construção fundida não comprova automaticamente uma classificação de carga superior.
Da mesma forma, comparar 3.5 mm com 3.0 mm não estabelece a capacidade estrutural relativa desses produtos.
Os valores de espessura podem se referir a características de componentes diferentes; a geometria da construção também importa.
O comprador deve solicitar os dados de validação de carga ou retenção necessários, em vez de deduzir desempenho pela aparência.
Uma pergunta de instalação frequentemente esquecida
A abraçadeira pode ser instalada ao redor da roda de apoio existente, ou é necessário desmontar parcialmente o conjunto para passar o tubo por dentro dela?
Isso pode fazer diferença durante a substituição.
Por exemplo, lojas especializadas distinguem certas abraçadeiras fundidas não bipartidas, que exigem separar a roda de apoio para a instalação, dos projetos bipartidos ou articulados destinados a facilitar a montagem.
A descrição da abraçadeira fundida AL-KO na Towing & Trailers [9] informa explicitamente que aquele modelo específico não é bipartido.
Isso não estabelece o procedimento de instalação da GOODIN K-5.
O exemplo demonstra outra pergunta que deve ser respondida a partir do desenho exato do produto.
Para um distribuidor que vende abraçadeiras de reposição, esse é um atributo valioso para documentar.
Verifique a furação e a aprovação estrutural
Mesmo que uma abraçadeira corresponda perfeitamente ao tubo da roda de apoio, ela ainda precisa ser montada no reboque.
Essa é a segunda grande etapa de compatibilidade.
A compatibilidade com o tubo e a compatibilidade da montagem no reboque são requisitos independentes.
Uma abraçadeira pode aceitar o tubo correto de 48 mm, mas ter furos que não se alinham com a lança ou o suporte existente.
Isso significa que quem encomenda apenas pelo diâmetro pode receber uma peça que não pode ser instalada sem modificar o reboque.
A distância entre centros dos furos não é universal
Exemplos comerciais deixam isso claro.
A abraçadeira fundida AL-KO de 48 mm [9] é anunciada com furos de montagem separados por aproximadamente 105 mm entre centros.
Outra abraçadeira fundida de 48 mm, da Bradley [10], é anunciada com aproximadamente 150–155 mm entre centros.
As duas se destinam a tubos de roda de apoio de 48 mm.
Mas suas interfaces de montagem no reboque são diferentes.
Disso resulta uma regra clara para a compra de reposição:
Diâmetro de tubo correspondente não garante um padrão de furação correspondente.
Não transfira as distâncias entre furos desses exemplos para os produtos GOODIN.
As páginas públicas atuais da série K da GOODIN mostram os recursos de montagem, mas não publicam as distâncias exatas de produção entre furos nem os requisitos completos dos fixadores.
Essas informações precisam ser obtidas no desenho GOODIN correspondente.

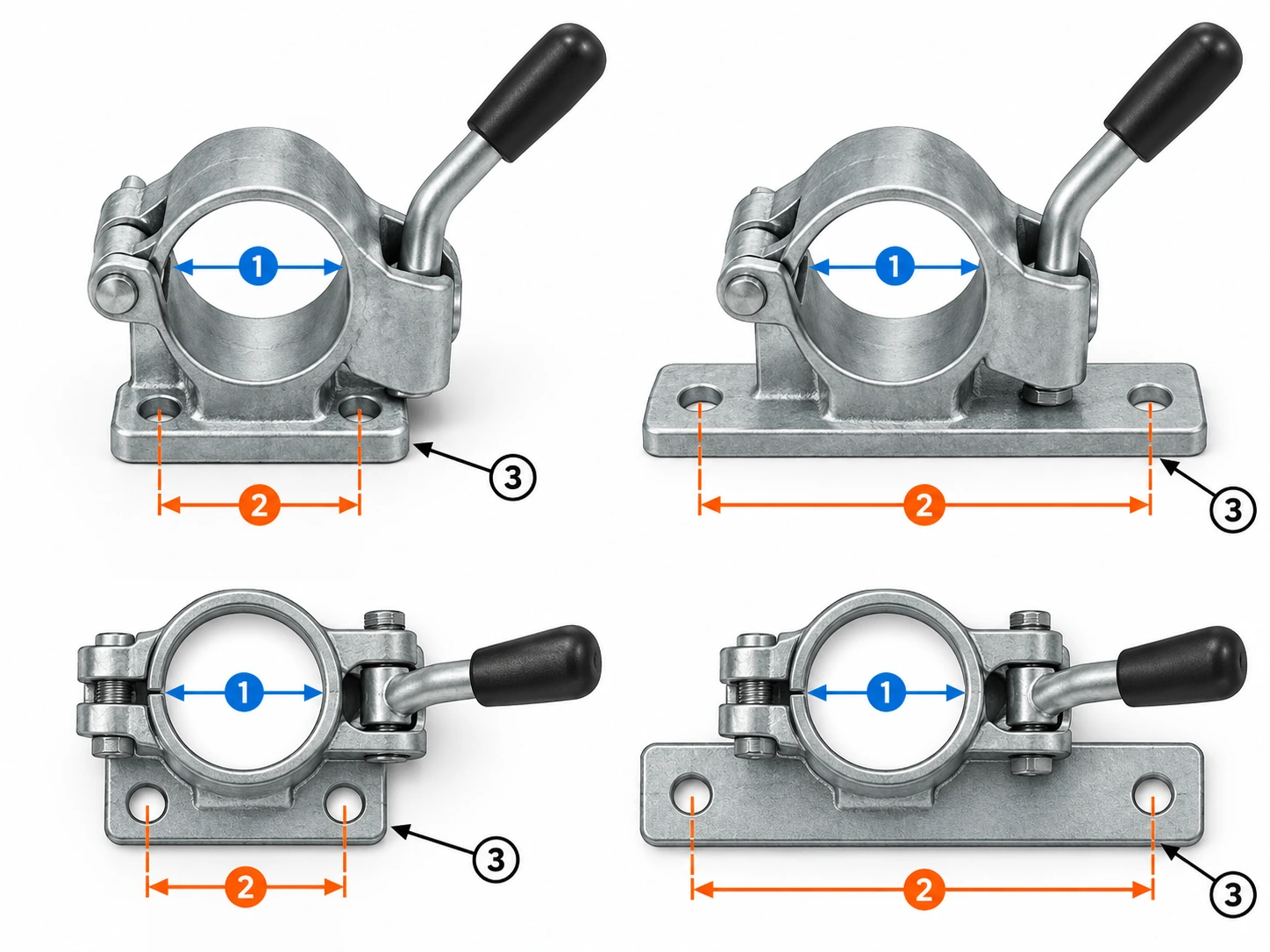

Quais dimensões de montagem importam?
Antes de encomendar uma abraçadeira de reposição, registre:
A — Distância entre centros dos furos de montagem
Em padrões com dois furos, meça a distância de centro a centro.
Em configurações com vários furos, registre o padrão completo.
B — Dimensões dos furos ou rasgos
Um furo redondo e um rasgo alongado não são equivalentes só porque suas linhas de centro parecem alinhadas.
C — Área ocupada pela base de montagem
Verifique a área total necessária para apoiar a abraçadeira.
D — Dimensões dos fixadores
Confirme o diâmetro e a classe dos parafusos aprovados, as arruelas e os demais elementos de fixação.
E — Elemento estrutural de apoio
Identifique se a abraçadeira será presa a uma placa da lança, a um suporte do chassi, a uma travessa ou a outra estrutura prevista.
F — Orientação de montagem
A abraçadeira precisa posicionar a roda de apoio corretamente em relação ao reboque.
Uma base visualmente semelhante não comprova que toda orientação de montagem seja permitida.
Não refure a lança só porque a nova abraçadeira quase encaixa
Uma abraçadeira de reposição com padrão de furação diferente pode incentivar uma adaptação aparentemente conveniente.
O comprador pode pensar em fazer novos furos ou ampliar os existentes.
Mas a lança do reboque é um componente estrutural.
Novos furos ou outras modificações podem afetar a conexão local e a integridade estrutural.
A declaração de um fornecedor de que a abraçadeira serve para um tubo de 48 mm não significa que se possam adicionar furos a qualquer chassi de reboque.
Se a peça de reposição não puder utilizar a interface existente aprovada, há três possibilidades:
- Escolher outra abraçadeira com um padrão de montagem compatível.
- Utilizar um adaptador ou arranjo de montagem apropriado e aprovado pelo fabricante.
- Obter a aprovação pertinente do fabricante do reboque ou uma avaliação qualificada para a modificação proposta.
A solução correta depende do reboque específico.
Na produção OEM, o padrão de montagem deve ser definido antes da fabricação do chassi ou dos suportes da abraçadeira.
Na reposição, preservar a interface existente aprovada costuma ser um objetivo importante da seleção.
Confira o espaço da alavanca e a posição de transporte
Uma abraçadeira de roda de apoio precisa de espaço para o seu mecanismo de aperto.
É fácil esquecer disso porque as fotos de catálogo frequentemente mostram a alavanca sem a estrutura do reboque ao redor.
Em um reboque real, a abraçadeira pode ficar próxima de:
- acoplador;
- membros da lança em A;
- conjunto de freio de inércia;
- alavanca do freio de estacionamento;
- equipamentos elétricos;
- caixa de ferramentas na lança;
- outros acessórios do reboque.
A alavanca da abraçadeira precisa continuar acessível e conseguir funcionar conforme o projeto.

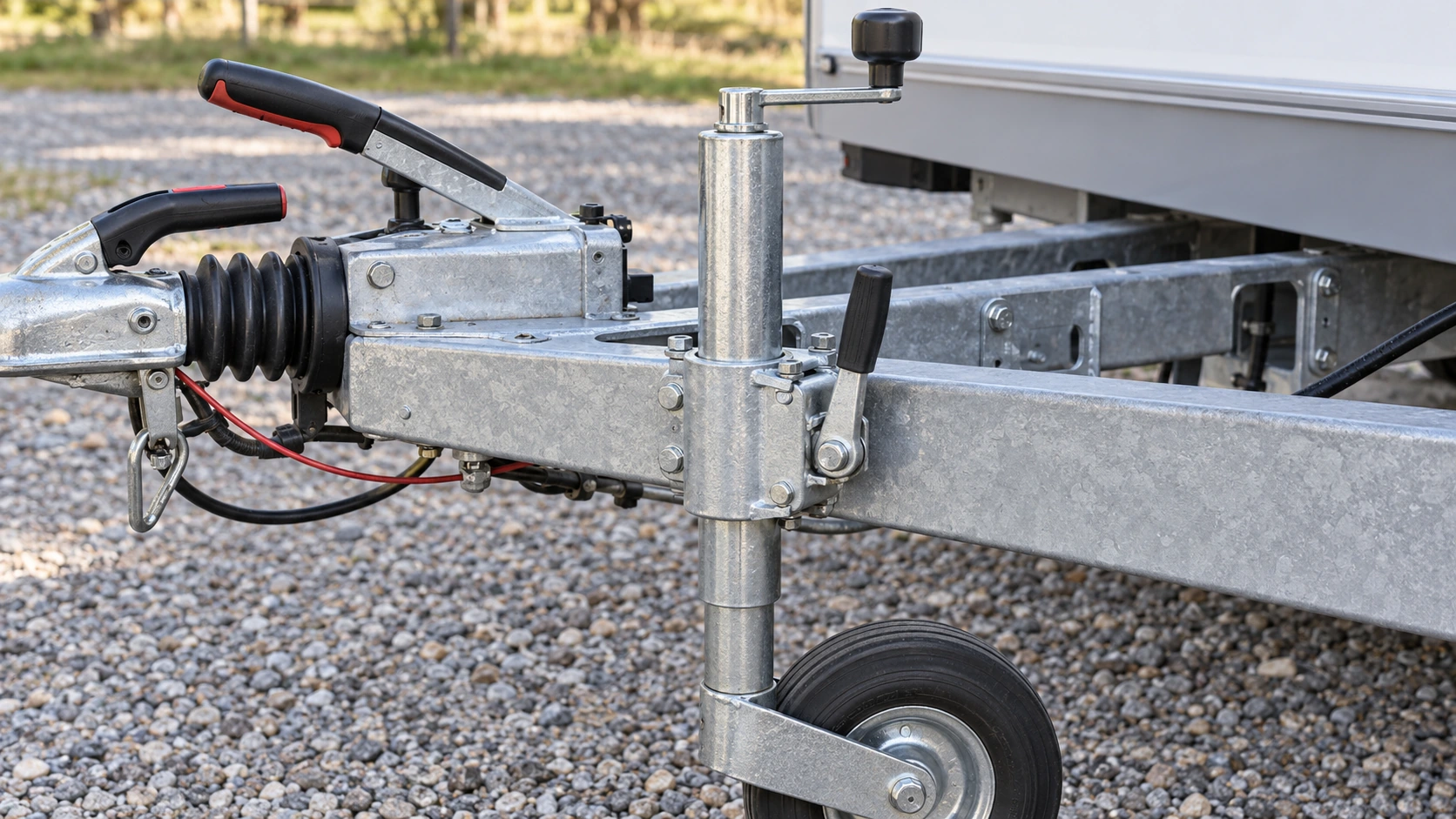

Alavancas fixas e dobráveis
As GOODIN K-3F, K-5 e K-6F possuem configurações publicadas com alavanca dobrável.
Uma alavanca dobrável pode reduzir a projeção permanente depois do ajuste.
No entanto, ela ainda precisa de espaço suficiente para apertar a abraçadeira e se mover até a posição de recolhimento prevista.
O recurso de dobrar não elimina automaticamente a interferência com os componentes próximos.
Duas verificações de espaço diferentes
Para qualquer abraçadeira candidata, verifique:
Envelope de operação
O usuário consegue girar ou reposicionar a alavanca para atingir a condição de aperto exigida pelo fabricante?
Envelope da alavanca recolhida
Depois da fixação, a alavanca pode permanecer na posição prevista sem interferir nos demais equipamentos?
Uma abraçadeira que serve no tubo e tem os furos corretos ainda pode ser inadequada se sua alavanca não puder ser operada.
Em programas OEM que usam a mesma abraçadeira em várias plataformas, a orientação da alavanca deve ser conferida em cada configuração relevante da lança.
A altura da abraçadeira e o recolhimento continuam importantes
A abraçadeira fixa o tubo em uma posição específica em relação ao reboque.
Essa posição afeta quanto do conjunto da roda de apoio fica acima e abaixo do local de montagem.
Um corpo diferente ou outro arranjo de montagem pode, portanto, alterar:
- posição disponível de ajuste;
- acesso à manivela;
- folga próxima ao acoplador;
- espaço para a roda e o garfo;
- posição elevada para transporte.
A roda de apoio precisa alcançar a altura de trabalho necessária e conseguir retrair ou ser recolhida conforme as instruções do conjunto completo.
As instruções de operação da AL-KO [12] descrevem a elevação da roda de apoio para a posição de transporte e o aperto da abraçadeira após o engate.
Para a compra, a consequência é que uma nova abraçadeira deve preservar as posições de trabalho e de transporte permitidas para a roda de apoio completa.
Este artigo não precisa repetir todo o processo de escolha da altura tratado no guia anterior sobre curso e altura de trabalho de macacos para reboques.
Basta estabelecer que a posição da abraçadeira pode afetar a utilização de todo o conjunto.
Confirme as cargas de apoio e a retenção
Esta é a distinção de classificação mais importante do artigo.
O número 48 descreve um diâmetro nominal de tubo em milímetros.
Ele não descreve:
- 48 kg de carga sustentada;
- uma classificação específica de carga na lança;
- uma força universal de retenção da abraçadeira;
- o peso bruto nominal do reboque, GVWR;
- ou uma capacidade de carga específica da roda de apoio completa.
O requisito de carga precisa ser estabelecido separadamente.
O sistema completo de apoio tem vários componentes
As reações verticais e as demais reações associadas à roda de apoio passam por:
lança do reboque → fixadores de montagem → base da abraçadeira → interface de aperto → tubo da roda de apoio → conjunto da roda → solo
Cada componente e conexão precisa ser adequado à aplicação prevista.
Mesmo uma roda de apoio com capacidade documentada não determina a capacidade de uma abraçadeira não identificada ou dos seus parafusos de montagem.
Da mesma forma, uma abraçadeira fundida de aparência robusta não certifica a resistência da lança do reboque.
As classificações em repouso e em manobra podem ser diferentes
A linha de rodas de apoio da AL-KO [11] distingue explicitamente carga na lança em repouso e carga de manobra.
Por exemplo, a AL-KO publica alguns modelos de 48 mm com classificações como:
- 150 kg de carga na lança em repouso (ST 48-200 V); [13]
- 90 kg de carga de manobra (ST 48-200 V). [13]
Outros modelos de 48 mm têm classificações publicadas superiores, incluindo configurações para 250 kg em repouso e 150 kg durante manobras. [14]
Essas são classificações de rodas de apoio específicas para cada modelo.
Elas demonstram que, mesmo dentro da mesma classe de tubo de 48 mm, as capacidades operacionais podem variar.
O mesmo princípio vale para as abraçadeiras.
O diâmetro do tubo e o tipo de construção de uma abraçadeira não determinam sua carga admissível.
O que o fornecedor precisa confirmar?
Para um sistema de apoio OEM completo, o comprador deve obter os seguintes dados aplicáveis:
- classificação de apoio estático da roda de apoio;
- classificação de manobra da roda de apoio, quando aplicável;
- classificação de retenção ou de carga da abraçadeira e as condições definidas;
- requisitos dos parafusos de montagem;
- aprovação estrutural no lado do reboque;
- condições permitidas de operação e recolhimento.
Não aplique a classificação publicada de uma roda de apoio a uma abraçadeira sem relação com ela, a menos que o fabricante aprove essa combinação.
O limite atual das classificações GOODIN
As páginas públicas das GOODIN K-2, K-7, K-3F, K-5 e K-6F identificam tamanho de tubo, construção e algumas dimensões do produto.
Elas não publicam uma classificação completa de carga ou deslizamento da abraçadeira juntamente com todas as condições de montagem.
Portanto, não se deve atribuir uma capacidade específica de sustentação a essas abraçadeiras apenas a partir do catálogo público.
Na compra comercial, essa informação deve fazer parte do processo de confirmação técnica.
Defina o que precisa ser substituído
Um guia de compatibilidade deve ajudar o comprador a decidir o que realmente precisa comprar.
Nem todo problema da roda de apoio exige substituir o conjunto completo de sustentação.
Resultado 1: substituir somente a abraçadeira
Essa opção pode ser adequada quando:
- o tubo da roda de apoio existente é apropriado;
- a roda de apoio continua em condições de uso;
- sua classificação atende à aplicação;
- a abraçadeira atual está danificada ou é incompatível;
- a nova abraçadeira corresponde ao diâmetro e ao perfil da superfície do tubo;
- a peça de reposição corresponde a uma interface aprovada de montagem no reboque;
- a retenção e o desempenho de carga necessários estão confirmados.
Por exemplo, pode-se manter uma roda de apoio adequada de 48 mm e substituir uma abraçadeira danificada de 48 mm por um modelo corretamente especificado.
O comprador não deve presumir que qualquer abraçadeira disponível de 48 mm seja suficiente.
Resultado 2: substituir roda de apoio e abraçadeira como um par compatível
Essa opção passa a ser adequada quando a nova roda de apoio pretendida tem diâmetro externo ou perfil de superfície diferente do conjunto original.
Por exemplo:
Sistema existente: abraçadeira e tubo de 48 mm.
Roda de apoio proposta para reposição: tubo externo de 42 mm.
Manter a abraçadeira antiga de 48 mm pode deixar uma interface de aperto incompatível.
O comprador deve escolher uma roda de apoio compatível com a abraçadeira original aprovada ou especificar uma abraçadeira correspondente de 42 mm cuja montagem no reboque também seja adequada.
O mesmo raciocínio se aplica à mudança entre outras classes de tamanho.
Uma substituição completa deve considerar a altura operacional necessária e a classificação de carga do novo sistema.
Resultado 3: reavaliar a estrutura de montagem
Isso é necessário quando uma abraçadeira adequada não pode ser instalada no reboque existente sem mudar os elementos estruturais de montagem.
Os exemplos incluem:
- padrão de furação incompatível;
- placa de montagem inadequada;
- danos à lança de sustentação;
- orientação inadequada da abraçadeira;
- necessidade de novos suportes ou conexões soldadas;
- aplicação de apoio com carga superior à prevista pela instalação existente.
Nesse ponto, selecionar outra abraçadeira do catálogo não é suficiente.
O arranjo de montagem requer a confirmação técnica apropriada.
Matriz de compatibilidade da roda jockey e abraçadeira
A matriz a seguir oferece um ponto de partida prático para reposição e compra OEM.
| Tubo da roda de apoio | Abraçadeira GOODIN candidata | Verificação principal de compatibilidade | Confirmação adicional |
|---|---|---|---|
| Tubo redondo de 35 mm | K-2 | Diâmetro externo real de 35 mm e perfil da superfície | Interface de montagem, espaço para a alavanca, requisitos de retenção/carga |
| Tubo redondo de 42 mm | K-7 | Diâmetro externo real de 42 mm e perfil da superfície | Furação, encaixe do tubo, estrutura de montagem |
| Tubo redondo de 48 mm | K-3F | Diâmetro externo real de 48 mm; compatibilidade com abraçadeira estampada/bipartida | Superfície do tubo, dimensões da base, alavanca dobrável e classificação |
| Tubo redondo de 48 mm | K-5 | Diâmetro externo real de 48 mm; compatibilidade com abraçadeira fundida | Superfície do tubo, método de instalação, dimensões da base e classificação |
| Tubo redondo de 60 mm | K-6F | Diâmetro externo real de 60 mm e perfil da superfície | Estrutura de montagem, envelope da alavanca dobrável e retenção |
| Tubo nervurado ou serrilhado | Específica para o modelo | Compatibilidade de perfil, não apenas diâmetro | Par tubo/abraçadeira aprovado |
| Tubo com luva ou reforço local | Específica para o modelo | Diâmetro e geometria reais na área de contato | Posição de aperto aprovada |
| Tubo não redondo ou danificado | Sem seleção automática | Conformidade dimensional não estabelecida | Substituir ou reavaliar tubo/sistema |
Importante: esta é uma matriz de seleção de candidatos, não uma declaração de que todas as combinações de tubos e abraçadeiras indicadas foram aprovadas.
As cinco primeiras linhas identificam correspondências de classe nominal de tamanho.
A compatibilidade final ainda depende da geometria específica do modelo, da montagem e da verificação de carga.
Um exemplo: por que a nova roda jockey continua escorregando
Considere uma situação ilustrativa de reposição semelhante à pergunta feita no fórum em outubro de 2025.
O reboque originalmente utilizava uma roda de apoio de 48 mm e a abraçadeira correspondente.
O proprietário anterior instalou uma roda de apoio de reposição de 42 mm, mas manteve a abraçadeira original.
Quando o novo proprietário tenta fixar a roda, a alavanca aperta, mas o tubo externo continua se movendo.
Há várias verificações a fazer antes de encomendar uma peça de reposição.
Primeiro: confirme o diâmetro externo do tubo
Meça o tubo externo real.
Se ele tiver 42 mm, não se deve presumir que a abraçadeira de 48 mm possa comprimir o suficiente para segurá-lo corretamente.
Segundo: identifique a abraçadeira existente
Determine o modelo original, o diâmetro nominal do tubo e a geometria de aperto.
A condição da peça também importa.
Um mecanismo desgastado ou danificado pode produzir retenção insuficiente mesmo com um tubo do tamanho correto.
Terceiro: confira a interface de montagem
Se for necessária uma abraçadeira de 42 mm, verifique se um modelo adequado corresponde ao padrão existente aprovado.
Se a furação for diferente, o comprador pode precisar de outro projeto de abraçadeira, em vez de modificar a lança.
Quarto: confirme o sistema completo de apoio
A roda de apoio, a abraçadeira e o arranjo de montagem escolhidos precisam atender aos requisitos previstos de sustentação e manobra.
Não se deve escolher um tubo menor simplesmente porque ele está disponível.
Decisões possíveis
Caso A — A abraçadeira original de 48 mm está em boas condições e aprovada: escolha uma roda de apoio compatível de 48 mm que atenda aos requisitos da aplicação.
Caso B — A nova roda de apoio de 42 mm é adequada: escolha uma abraçadeira correspondente de 42 mm apenas se as condições de montagem e carga também forem atendidas.
Caso C — Nenhuma combinação corresponde à interface original de montagem: obtenha um arranjo alternativo aprovado ou reavalie a instalação.
O exemplo explica por que o deslizamento não deve levar automaticamente à compra de uma abraçadeira maior, uma alavanca mais forte ou um calço improvisado.
A tarefa real é restabelecer uma combinação de componentes verificada.
Especifique peças compatíveis e substituições aprovadas
Para um OEM que produz vários modelos de reboque, a seleção da abraçadeira de roda de apoio se torna uma tarefa de gestão de configurações.
Um fabricante pode utilizar rodas de apoio diferentes em sua linha porque os produtos têm diferentes:
- requisitos de carga de sustentação;
- alturas operacionais;
- diâmetros de tubo;
- configurações de roda;
- aplicações dos clientes.
As abraçadeiras correspondentes precisam ser especificadas de forma consistente.
Mas padronizar todos os reboques em torno de um único modelo de abraçadeira pode não ser apropriado.
O objetivo deve ser padronizar interfaces compatíveis sempre que isso for viável.
Exemplo de família de produtos OEM
Considere um fabricante OEM hipotético com três plataformas de reboque.
| Plataforma de reboque | Classe de tubo necessária | Família de abraçadeiras GOODIN candidata | Verificações OEM |
|---|---|---|---|
| Série utilitária compacta | 35 mm | K-2 | Perfil do tubo, montagem, espaço de operação, classificações aprovadas |
| Série utilitária geral | 48 mm | K-3F ou K-5 | Escolha da construção, furação, perfil do tubo, retenção necessária |
| Série para equipamentos maiores | 60 mm | K-6F | Reações de apoio, interface do chassi, fixadores, espaço para alavanca e transporte |
A tabela é ilustrativa.
Ela não atribui nenhuma capacidade específica de carga à GOODIN nem afirma que esses tamanhos sejam inerentemente apropriados às classes de reboque indicadas.
A seleção real precisa seguir os requisitos de apoio definidos pela engenharia do OEM.
Por que uma lista de compatibilidade dos componentes importa
Sem uma lista definida de componentes, uma equipe de compras pode encomendar:
- a roda de apoio correta;
- uma abraçadeira de outro fornecedor;
- um suporte de montagem de um projeto de reboque mais antigo.
As três peças podem parecer razoáveis quando consideradas individualmente.
Mas a combinação pode não ser compatível.
Na produção OEM, cada plataforma deve ter uma combinação documentada de:
SKU da roda de apoio + SKU da abraçadeira + componentes de fixação + interface aprovada do reboque
Isso torna a montagem mais repetível e ajuda a evitar substituições incorretas na reposição pós-venda.
Crie uma matriz clara de peças de reposição
Um fabricante ou distribuidor pode manter em estoque rodas de apoio e abraçadeiras de vários diâmetros.
O sistema de peças de reposição deve dificultar a compra de uma combinação incompatível.
Um registro útil de compatibilidade inclui:
| Campo | Formato de exemplo |
|---|---|
| Plataforma do reboque | Modelo OEM / revisão |
| Código da roda de apoio | SKU exato |
| Diâmetro do tubo externo | 35 / 42 / 48 / 60 mm ou outro tamanho especificado |
| Perfil da superfície do tubo | Liso / nervurado / outro perfil definido |
| Código da abraçadeira | SKU exato aprovado |
| Construção da abraçadeira | Estampada / fundida / outra |
| Interface de montagem | Número e revisão do desenho |
| Kit de fixadores | Código aprovado |
| Classificação em repouso | Requisito verificado para o conjunto |
| Classificação de manobra | Requisito verificado para o conjunto, quando aplicável |
| Espaço da alavanca | Envelope de instalação confirmado |
| Substituições aprovadas | Listadas pelo código exato da peça |
| Mercado de destino | Requisitos aplicáveis ao produto/mercado |
O campo fundamental é substituições aprovadas.
Um distribuidor não deve tratar todas as peças de uma mesma categoria de diâmetro nominal como intercambiáveis.
Uma abraçadeira alternativa aprovada pode precisar de uma furação ou configuração de alavanca diferente, mesmo quando o tamanho do tubo corresponde.
Essas informações precisam ser estabelecidas antes de anunciar peças de reposição como substitutas diretas.
O que o fabricante deve pedir à GOODIN para confirmar?
Para uma compra em lote, uma consulta como:
"Por favor, cotem abraçadeiras de roda de apoio de 48 mm."
não define informações suficientes para a aprovação técnica.
Uma solicitação completa de cotação deve incluir os requisitos a seguir.
Compatibilidade do tubo
- diâmetro externo nominal do tubo;
- tolerância real do diâmetro externo;
- requisito de circularidade;
- perfil liso, nervurado ou serrilhado;
- revestimento e condição da superfície;
- desenho ou amostra do tubo.
Construção da abraçadeira
- projeto estampado ou fundido necessário;
- especificação do material;
- tratamento superficial;
- espessura publicada e sua referência no desenho;
- requisito de conjunto bipartido/articulado;
- tipo e orientação da alavanca;
- geometria do parafuso de aperto e da sapata de pressão.
Montagem no lado do reboque
- desenho da base de montagem;
- dimensões dos furos e rasgos;
- distância entre centros de montagem;
- geometria adequada do elemento estrutural do reboque;
- tamanho e classe aprovados dos fixadores;
- necessidade de placa de reforço ou suporte adicional.
Carga e desempenho
- requisito real de carga de apoio;
- condições previstas em repouso e durante manobras;
- validação de retenção ou resistência ao deslizamento;
- condições de ensaio exigidas;
- critérios de aceitação aplicáveis.
Produção e peças de reposição
- revisão exata do produto e do desenho;
- SKUs de rodas de apoio compatíveis;
- substituições permitidas;
- requisitos de inspeção;
- disponibilidade de alavancas ou componentes de fixação de reposição;
- embalagem e identificação da peça;
- quantidade necessária para o pedido.
Uma abraçadeira completamente especificada pode então ser avaliada como parte do sistema de apoio previsto para o reboque, e não como um acessório isolado definido apenas pelo diâmetro.
Tabela completa de compatibilidade antes da compra
Esta ficha combina as verificações mais importantes para uma substituição.
| Verificação | O que o comprador deve medir ou identificar | O que o fornecedor deve confirmar | Rejeitar / reavaliar se… |
|---|---|---|---|
| Diâmetro externo do tubo | Diâmetro na região de aperto | Tamanho nominal e tolerância aprovada | Houver incompatibilidade de diâmetro |
| Perfil do tubo | Liso, nervurado, serrilhado ou com luva | Perfil de contato permitido | A geometria de contato for incompatível |
| Condição do tubo | Circularidade, danos, revestimento | Condição dimensional aceitável | O tubo não assentar corretamente |
| Construção da abraçadeira | Configuração estampada/fundida/articulada existente | Modelo proposto e método de instalação | O conjunto não puder ser instalado como previsto |
| Centros de montagem | Padrão de furação existente | Desenho de produção | Os furos não se alinharem |
| Área da base | Área disponível de apoio | Dimensões da base | O apoio for insuficiente |
| Fixadores | Componentes existentes aprovados | Tamanho, classe e arranjo | A conexão não estiver verificada |
| Espaço da alavanca | Espaço ao redor dos componentes da lança | Envelope operacional e recolhido | A alavanca não puder operar |
| Posição da abraçadeira | Altura e localização do tubo | Orientação permitida de instalação | A posição necessária não estiver disponível |
| Recolhimento para transporte | Espaço disponível elevado/recolhido | Requisitos operacionais do conjunto | A roda ou alavanca interferir |
| Carga em repouso | Necessidade real de sustentação | Classificação aplicável do conjunto | A classificação for insuficiente ou desconhecida |
| Carga de manobra | Condição prevista de movimento lento | Classificação dinâmica/de manobra aplicável | O desempenho necessário não estiver estabelecido |
| Retenção da abraçadeira | Cargas e condições operacionais previstas | Critérios e evidências de retenção/deslizamento | A fixação segura não estiver verificada |
| Estrutura do reboque | Condição da lança ou do suporte | Interface estrutural necessária | A instalação exigir mudanças não aprovadas |
| SKU de reposição | Modelo existente ou substituto desejado | Compatibilidade aprovada da peça | A substituição não estiver verificada |
Nenhuma linha substitui as demais.
A correspondência de diâmetro é necessária na maioria das substituições de abraçadeiras para tubos redondos padronizados, mas a decisão final depende da instalação completa.
Visão GOODIN: compre uma interface de apoio compatível, não apenas um diâmetro
O primeiro erro na seleção de abraçadeiras de roda de apoio é presumir que a indicação de tamanho do tubo estabelece a compatibilidade completa.
O segundo é presumir que uma abraçadeira de aparência mais forte produz automaticamente uma instalação mais resistente.
A linha atual da GOODIN oferece cinco configurações úteis de produto nas classes de 35, 42, 48 e 60 mm.
As K-3F e K-5 também demonstram que, mesmo dentro de uma categoria nominal de 48 mm, o comprador pode ter mais de uma construção de abraçadeira para considerar.
Mas um produto só pode ser selecionado corretamente quando três interfaces forem verificadas.
1. Tubo com abraçadeira
Diâmetro, perfil e geometria de contato precisam corresponder.
2. Abraçadeira com reboque
Padrão de montagem, fixadores e interface estrutural precisam ser adequados.
3. Conjunto completo com aplicação
A roda de apoio, a abraçadeira e a estrutura do reboque precisam atender às condições reais de operação e aos requisitos de carga aplicáveis.
Se uma abraçadeira não consegue reter o tubo pretendido com segurança, seu tamanho nominal não basta.
Se os furos não correspondem, o diâmetro correto do tubo não transforma a peça em uma substituta direta.
E se a abraçadeira não tem classificação de carga verificada para a instalação proposta, sua construção fundida ou seu diâmetro maior não substituem essa informação ausente.
A regra de compra é:
Especifique roda de apoio e abraçadeira como uma interface compatível e, depois, verifique o sistema completo de apoio segundo os requisitos reais do reboque.
Para quem compra reposição, isso evita pedidos de peças incorretas.
Para fabricantes OEM de reboques, cria uma especificação de componentes e um sistema de peças de reposição mais consistentes.
A abraçadeira correta não é necessariamente a maior nem aquela cujo corpo parece mais espesso.
É o modelo cuja compatibilidade com o tubo, interface de montagem, espaço operacional e retenção verificada correspondem ao reboque.
Para consultar uma combinação de roda de apoio e abraçadeira, consulte a linha de abraçadeiras GOODIN e entre em contato com a GOODIN com o desenho real do tubo, a furação, as condições de carga exigidas e a plataforma pretendida. Obtenha a confirmação técnica específica do modelo antes de fazer o pedido.
Lista final de seleção
Antes de aprovar a compra de uma abraçadeira de roda de apoio, confirme:
- O diâmetro real do tubo externo foi medido?
- A medição foi feita na região prevista para o aperto?
- O tubo é liso, nervurado, serrilhado ou tem outra forma?
- A abraçadeira escolhida permite explicitamente esse perfil?
- A geometria de contato da abraçadeira é compatível com o tubo?
- A abraçadeira pode ser montada ao redor ou sobre a roda de apoio conforme previsto?
- A furação corresponde à interface aprovada do reboque?
- Base de montagem, fixadores e estrutura de apoio são adequados?
- A alavanca de aperto consegue funcionar sem interferência?
- A roda de apoio alcança as posições de trabalho e transporte necessárias?
- O desempenho de retenção exigido da abraçadeira está verificado?
- Os requisitos de carga em repouso e de manobra foram tratados separadamente quando aplicável?
- A seleção utiliza especificações confirmadas pelo fabricante, em vez de aparência?
- Nos pedidos OEM, os SKUs aprovados da roda de apoio e da abraçadeira estão vinculados na lista de materiais?
- As substituições estão apoiadas por desenhos atuais e documentação de compatibilidade?
Se todas essas verificações estiverem completas, o comprador poderá especificar uma abraçadeira compatível com muito mais confiança.
Caso contrário, o diâmetro indicado no produto continuará sendo apenas o resultado da primeira triagem.
Fontes e leituras complementares
Os dados se limitam ao modelo exato publicado. Relatos do fórum são observações, não diagnósticos confirmados de falha. As dimensões dos exemplos de mercado não devem ser aplicadas às abraçadeiras GOODIN.
- Practical Caravan Forums — Chuva e vento em Clitheroe: discussão sobre a roda jockey
- GOODIN — Linha de abraçadeiras
- GOODIN — K-2 — abraçadeira de roda jockey de 35 mm
- GOODIN — K-7 — abraçadeira de roda jockey de 42 mm
- GOODIN — K-3F — abraçadeira estampada de roda jockey de 48 mm
- GOODIN — K-5 — abraçadeira fundida de roda jockey de 48 mm
- GOODIN — K-6F — abraçadeira de roda jockey de 60 mm
- Towing & Trailers — Abraçadeiras de 48 mm para tubos nervurados de roda jockey
- Towing & Trailers — Abraçadeira fundida AL-KO de 48 mm — JC25
- Towing & Trailers — Abraçadeira fundida Bradley de 48 mm para tubo nervurado — JC35
- AL-KO — Rodas jockey para reboques
- AL-KO — Instruções de operação da roda jockey premium
- AL-KO — ST 48-200 V — cargas estática e de manobra do modelo
- AL-KO — Roda jockey reforçada de 48 mm — exemplo de capacidade publicada
Luzes LED fixas vs. magnéticas para reboque: qual configuração atende ao seu reboque e às suas necessidades?
Artigo Relacionado
