Como Dimensionar uma Caixa para a Lança do Reboque: Escolha um Modelo que Caiba sem Comprometer o Conjunto
Neste guia
Um reboque utilitário de 5 × 10 ft parece ter espaço suficiente para uma pequena caixa de ferramentas.
O proprietário quer guardar cintas de amarração, calços de roda, ferramentas manuais e outros equipamentos sem ocupar a plataforma de carga. Uma caixa afunilada para a lança parece uma solução óbvia.
Mas que tamanho ele deve comprar?
Em uma discussão de 2026 no r/towing sobre um reboque utilitário de 5 × 10 ft [2], um proprietário enfrentou exatamente essa decisão. Queria gastar cerca de $200, preferia uma caixa com fechadura e resistência à água e não sabia qual construção ou produto ofereceria qualidade adequada.
A discussão também aponta outro problema: aberturas relacionadas à passagem de fios ou à construção da caixa podem permitir a entrada indesejada de detritos ou pequenos animais. É uma preocupação relatada por usuários, não um ensaio de proteção contra ingresso verificado.
Outra discussão sobre reboques [3] revelou um problema de compatibilidade mais sério.
Em um reboque basculante de 5 × 10 ft, a caixa avançava tanto na lança que interferia na posição de montagem necessária para um engate de distribuição de peso. A caixa ocupava um espaço de que o próprio sistema de engate também precisava.
São problemas diferentes, mas ambos apontam para o mesmo erro de compra.
O comprador escolheu uma caixa de armazenamento sem verificar todo o envelope de instalação.
Uma caixa pode ser estreita o bastante para caber na lança, mas grande demais para deixar a manivela do apoio funcionar. Pode não tocar no chassi e, ainda assim, impedir a abertura da tampa. Pode ter uma forma externa adequada, mas não contar com suporte de montagem suficiente.
E, quando cheia de ferramentas, pode alterar a carga vertical do reboque sobre o engate.
Para a seleção de produtos, a pergunta útil não é:
“Qual é a maior caixa de ferramentas que cabe na lança do meu reboque?”
É:
“Quais dimensões, arranjo de montagem e capacidade de armazenamento carregado este reboque pode acomodar com segurança, sem interferir nos equipamentos existentes?”
Essa é a especificação que vale a pena definir antes da compra.
Orientação de seleção, não aprovação de instalação. Confirme geometria real, apoios aprovados e condição carregada; não deduza encaixe ou capacidade de conteúdo da GDA006 pelas dimensões externas.
O Tamanho da Plataforma Não Define a Caixa
Um comprador pode descrever o reboque como:
- reboque utilitário de 5 × 8 ft;
- reboque utilitário de 5 × 10 ft;
- reboque de carga de 6 × 12 ft.
Essas dimensões descrevem o tamanho geral do reboque.
Não estabelecem a área utilizável à frente da plataforma de carga.
Dois reboques de 5 × 10 ft podem ter diferenças importantes em:
- comprimento da lança em A;
- ângulo das longarinas;
- posição do acoplador;
- local de montagem do apoio;
- travessas da lança;
- disposição dos acessórios;
- arranjo do guincho ou da roda sobressalente.
Um deles pode ter uma lança em A relativamente longa e aberta, com uma travessa conveniente.
Outro pode ter apenas um espaço curto entre o acoplador e a carroceria, já ocupado por um apoio central e pela fiação.
Por isso, o comprimento do reboque não substitui a medição da própria lança.
A caixa deve ser selecionada pela geometria real da lança, e não pelas dimensões anunciadas da plataforma do reboque.
Meça a Lança em A e a Base Real da Caixa
A primeira tarefa é entender o espaço em que a caixa ficará.
A maioria das caixas afuniladas para lança foi concebida para trabalhar com as longarinas convergentes de uma estrutura em A.
Entretanto, nem toda lança em A tem o mesmo ângulo, espaçamento ou construção.
A forma da caixa deve ser comparada com a forma do reboque na posição de instalação proposta.

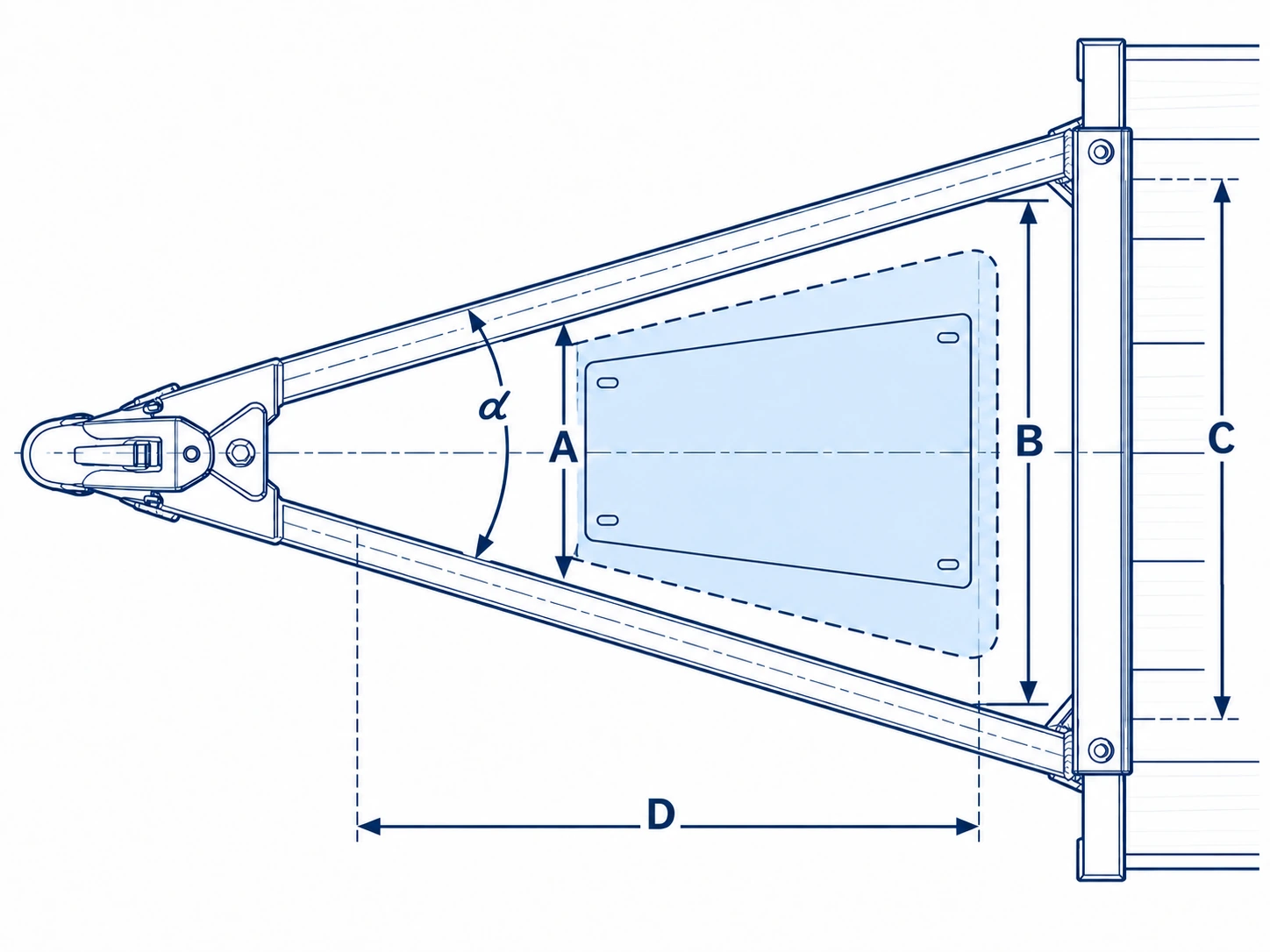

Meça o espaçamento entre as longarinas em duas posições
A lança em A fica mais estreita conforme as longarinas se aproximam do acoplador.
Assim, uma única medição de largura não basta.
Identifique as posições propostas para a frente e a traseira da caixa.
Depois, meça:
A — Espaçamento dianteiro entre as longarinas
A distância entre as longarinas na posição proposta para a montagem dianteira.
B — Espaçamento traseiro entre as longarinas
A distância entre as longarinas na posição proposta para a montagem traseira.
C — Dimensões externas entre as longarinas
A distância de fora a fora nas duas posições, incluindo a largura real da seção das longarinas.
Por que medir tanto o espaçamento interno quanto o externo?

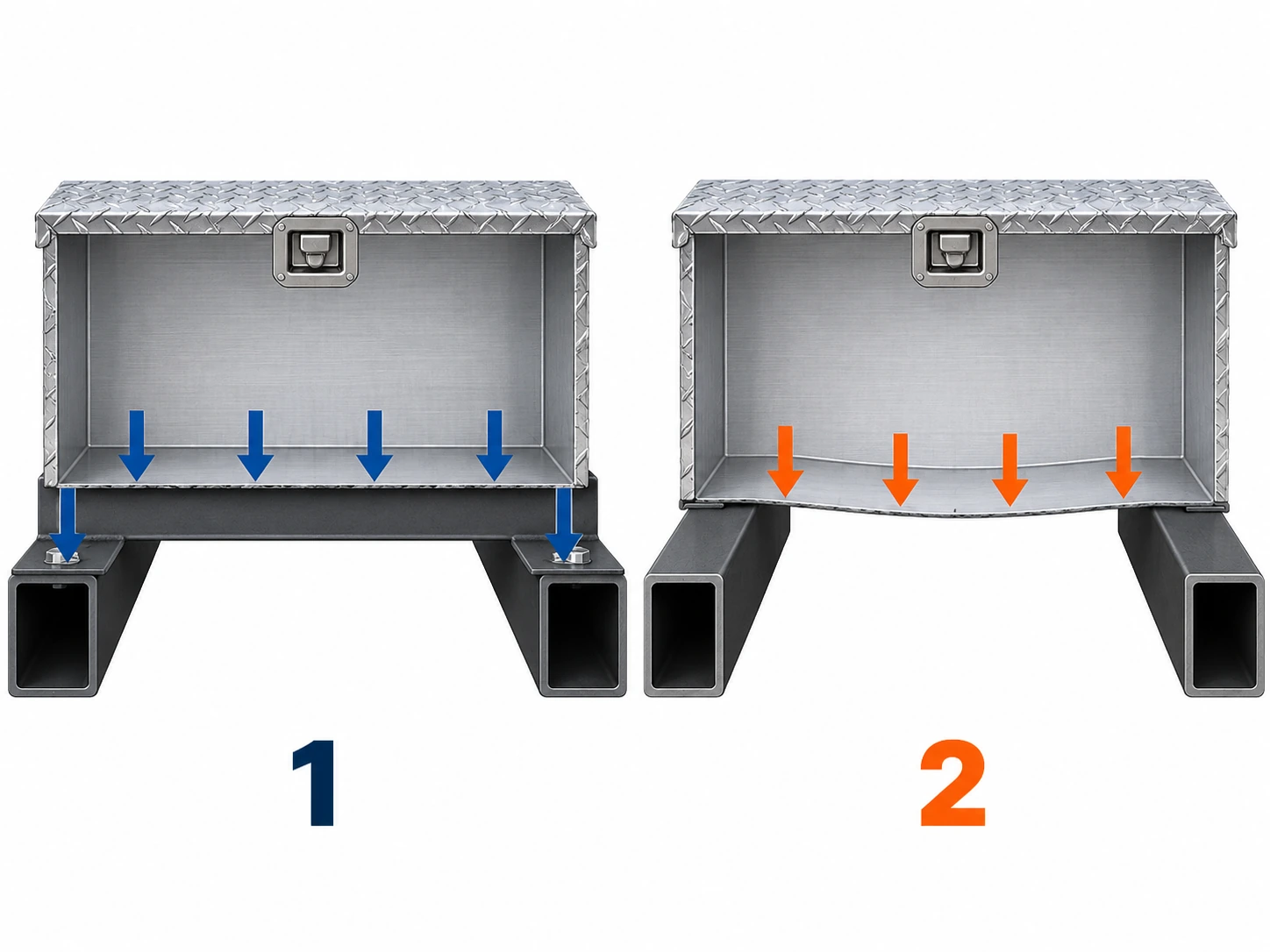

Porque a caixa não fica necessariamente inteiramente entre as longarinas.
Algumas caixas foram projetadas para apoiar-se nas superfícies superiores dos elementos da lança, ou para atravessá-las. Outras precisam de suportes ou travessas.
Medir apenas o vão vazio entre as longarinas pode, portanto, representar incorretamente a área disponível para montagem.
A comparação correta depende do arranjo de fixação pretendido.
Verifique o ângulo da lança em A
Em seguida, determine a rapidez com que as longarinas convergem.
Dois reboques podem ter o mesmo espaçamento traseiro, mas ângulos de convergência diferentes.
Uma caixa afunilada pode encaixar em um deles e deixar uma relação de montagem inadequada no outro.
As informações relevantes incluem:
- ângulo entre as longarinas da lança em A;
- espaçamento dianteiro e traseiro;
- distância longitudinal entre as duas medições;
- larguras dianteira e traseira da caixa;
- afunilamento das paredes laterais.
O desenho do produto deve fornecer dimensões suficientes para comparar sua base com a disposição real do chassi.
Se o desenho apresentar apenas comprimento, largura e altura máximos, ainda podem ser necessárias outras dimensões.
Dimensões Externas Máximas Não São a Base de Montagem
Essa é uma das distinções mais importantes na seleção de caixas para lança.
Um produto pode ser anunciado como:
830 × 490 × 460 mm
Esses números descrevem seu envelope externo máximo.
Não descrevem necessariamente as dimensões da superfície que realmente entra em contato com o reboque.
Uma caixa afunilada pode ter:
- face traseira mais larga;
- face dianteira mais estreita;
- paredes laterais inclinadas;
- fundo menor que a parte superior;
- tampa que ultrapassa o corpo;
- pontos de montagem recuados em relação às bordas externas.
Por isso, as dimensões máximas não dizem ao comprador exatamente como a caixa se apoiará na lança em A.
GOODIN GDA006: um exemplo real
A caixa para lança GDA006 da GOODIN [1] oferece um exemplo útil.
Suas especificações publicadas incluem:
| Especificação publicada | GDA006 |
|---|---|
| Dimensões externas máximas | 830 × 490 × 460 mm |
| Largura máxima aproximada | 32.7 in |
| Peso líquido vazio | 9.15 kg |
| Configuração geral | Caixa afunilada para lança |
| Tampa | Abertura superior, sustentada por mola a gás |
| Fechamento | Fecho embutido tipo pá, com fechadura |
| Tratamento de superfície | Sem acabamento adicional |
As fotografias do produto confirmam que o corpo é afunilado, e não um baú retangular simples.
Isso o torna um candidato relevante para avaliar uma instalação na lança.
Mas as dimensões publicadas, sozinhas, não respondem a três perguntas essenciais:
- Quais são as larguras dianteira e traseira exatas no nível previsto para montagem?
- Que área do fundo pode receber apoio ou fixação?
- Qual arranjo de montagem é aprovado para a caixa e o reboque?
Essas medidas precisam vir do desenho específico do modelo e dos requisitos de instalação.
Para uma substituição ou um pedido OEM, 830 mm de largura máxima é uma dimensão de triagem, não uma prova de compatibilidade com a lança em A.
O mesmo princípio vale para caixas de outros fabricantes.

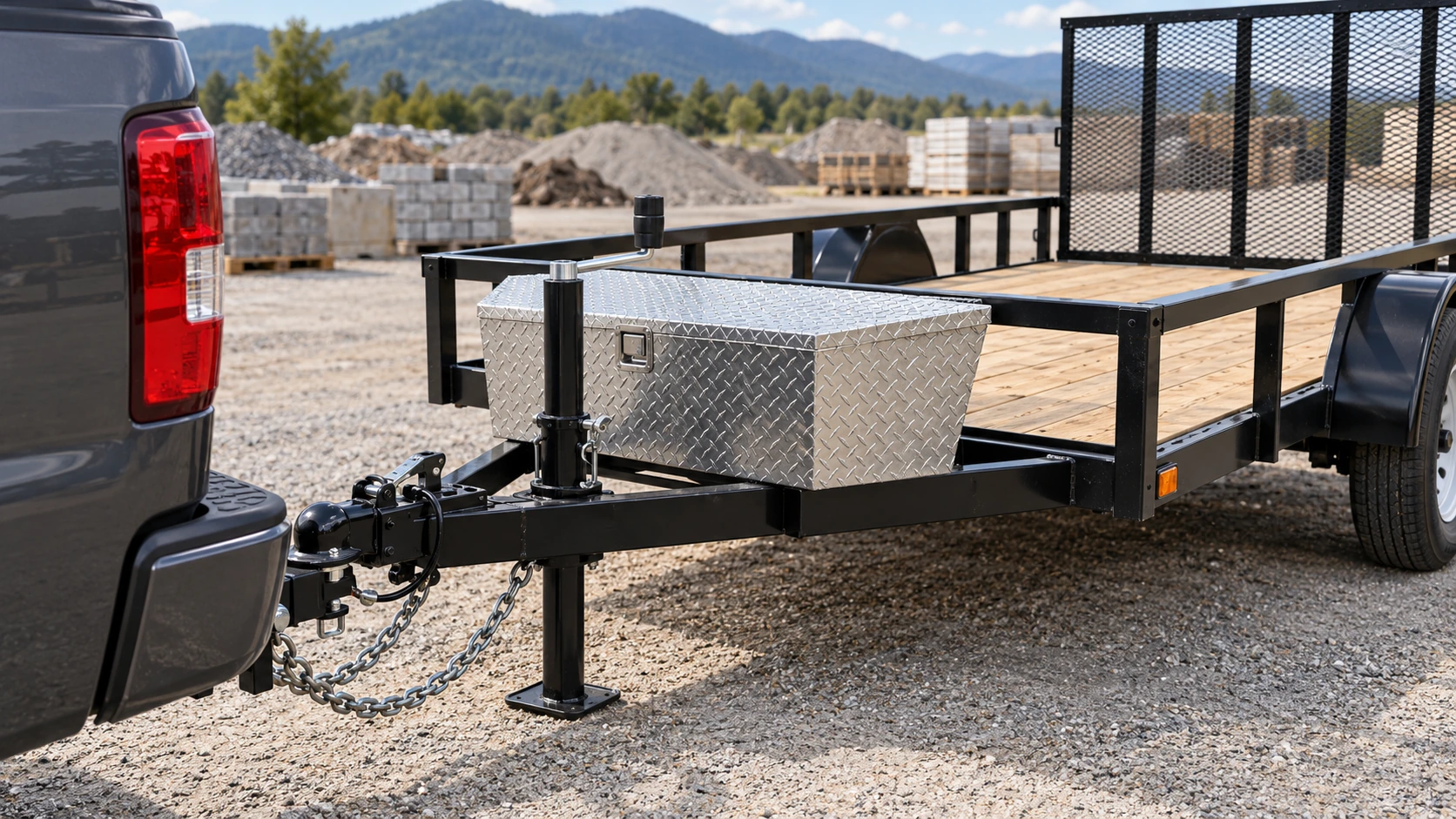

Meça o Comprimento Disponível da Lança
A largura é apenas uma parte do encaixe.
A caixa também precisa de espaço longitudinal suficiente entre o acoplador e a carroceria do reboque.
Meça:
D — Comprimento longitudinal disponível para instalação
É a distância útil no sentido dianteiro-traseiro, depois de considerar os componentes existentes e suas folgas necessárias.
Não meça da extremidade do acoplador até a parede dianteira do reboque supondo que toda essa distância esteja disponível.
Parte desse espaço pode já ser necessária para:
- operação do acoplador;
- movimento das correntes de segurança;
- montagem do apoio;
- acomodação do conector elétrico;
- equipamento de frenagem de emergência por desacoplamento;
- componentes de distribuição de peso;
- suportes de fixação da caixa.
Em alguns reboques, a extremidade traseira da zona disponível também pode ser limitada por pneu sobressalente, portão dianteiro, poste do guincho ou estrutura da plataforma.
A caixa deve caber na zona utilizável, não apenas no comprimento total da lança.
A posição da caixa altera o encaixe
Mover uma caixa afunilada para trás geralmente a coloca em uma parte mais larga da lança em A.
Movê-la para a frente a aproxima da parte mais estreita.
Entretanto, recuá-la pode criar interferência com a carroceria, enquanto avançá-la pode reduzir a folga do apoio e do veículo trator.
Isso significa que o comprador não deve comparar uma caixa apenas com uma única posição de montagem.
É melhor identificar a faixa de posições permitidas e determinar onde a caixa poderia realmente ser instalada.
Se houver apenas uma posição estruturalmente adequada, ela se torna uma restrição fixa da seleção.
Preserve a Operação do Apoio e o Acesso à Tampa
O apoio do reboque costuma ser o componente com maior possibilidade de interferir no armazenamento da lança.
Mas o espaço relevante não é apenas o diâmetro externo do tubo do apoio.
O conjunto completo ocupa um envelope de operação maior.

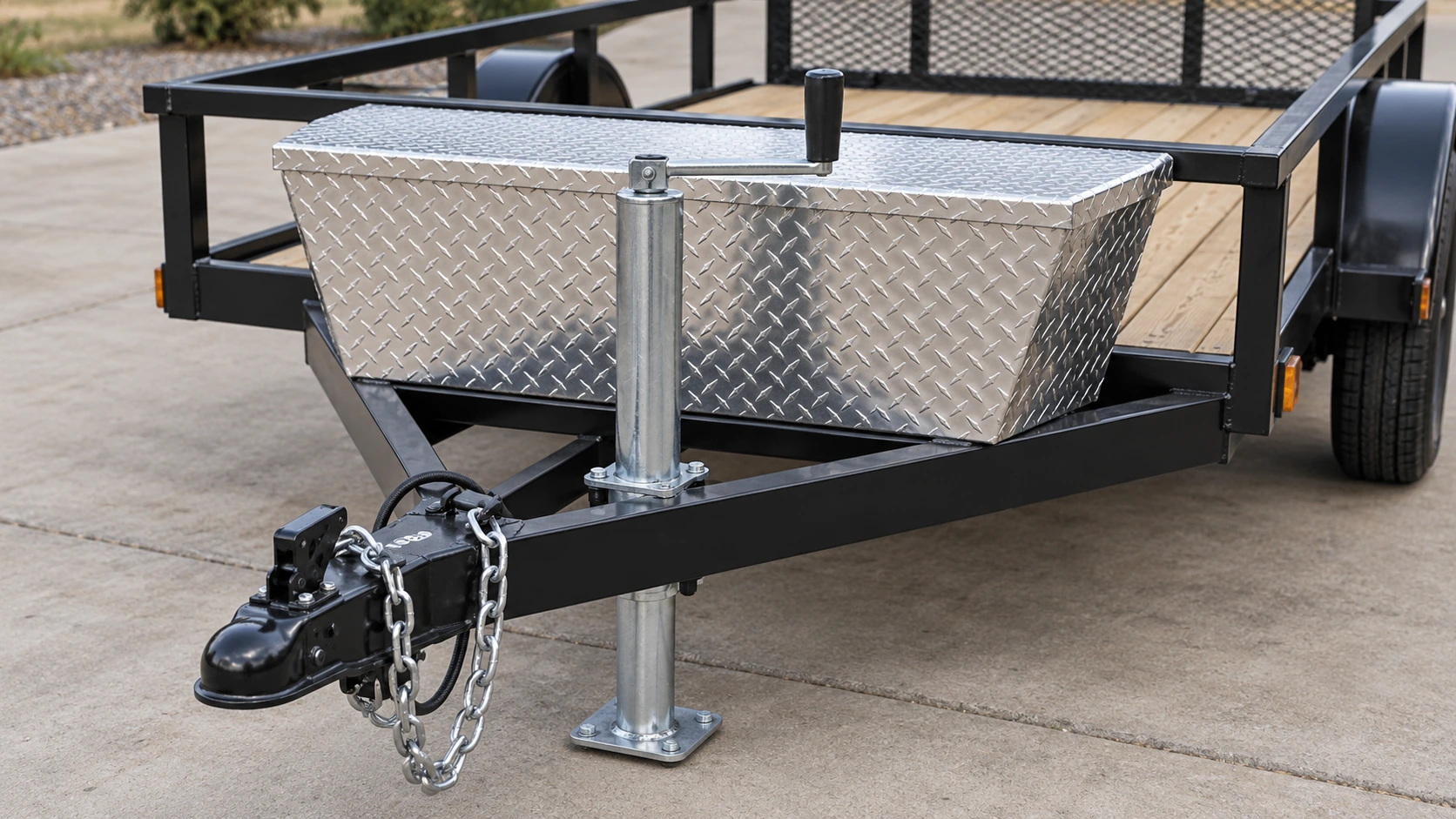

Apoio central fixo na lança em A
Um apoio central fixo pode atravessar verticalmente o meio do espaço disponível.
Se a manivela estiver na parte superior, ela precisa de espaço suficiente para girar.
Uma caixa instalada logo atrás do apoio pode interferir em:
- rotação da manivela;
- acesso da mão do operador;
- remoção do apoio;
- acesso para manutenção.
Uma caixa com apenas alguns milímetros de distância do tubo não é necessariamente compatível.
Apoio com manivela lateral
Nesse tipo, a manivela trabalha lateralmente.
Sua empunhadura rotativa pode se aproximar da parede dianteira ou de um canto da caixa.
Meça todo o arco de movimento, e não apenas a posição do eixo.
Apoio giratório
Um apoio giratório tem duas exigências diferentes de espaço:
- A posição de operação, com o apoio baixado.
- O percurso de rotação e a posição recolhida.
O corpo, a roda ou a sapata deve conseguir chegar à orientação de recolhimento prevista pelo fabricante e travar corretamente.
Uma caixa pode deixar o apoio livre quando vertical, mas bloquear sua rotação.
Por isso, a configuração do apoio precisa ser registrada antes da seleção.
| Configuração do apoio | Folga da caixa a verificar |
|---|---|
| Central em A, com manivela superior | Corpo, arco da manivela superior e acesso da mão |
| Fixo com manivela lateral | Arco lateral da manivela e acesso para operar |
| Lateral giratório | Posição de uso, percurso completo de giro, posição recolhida e acesso à trava |
| Arranjo de apoio removível | Percurso de remoção aprovado e folga das ferragens que permanecem |
Não trate a substituição ou a mudança de posição do apoio como solução automática para um problema de encaixe da caixa.
Qualquer reposicionamento proposto deve cumprir separadamente os requisitos de montagem dos fabricantes do reboque e do componente.
A Tampa Precisa de Mais Espaço que a Caixa Fechada
O próximo erro é medir a caixa somente quando fechada.
Ela pode caber fisicamente na lança em A e, ainda assim, ser quase impossível de usar.
Considere uma caixa com abertura superior instalada imediatamente à frente de um painel do reboque.
A tampa fechada pode não tocar nesse painel.
Mas, ao abrir, sua borda traseira ou o mecanismo de dobradiça pode entrar no espaço ocupado pelo painel.
O mesmo problema pode ocorrer com:
- pneus sobressalentes;
- estruturas montadas na frente;
- manivelas do apoio;
- equipamentos de bateria;
- outros acessórios.

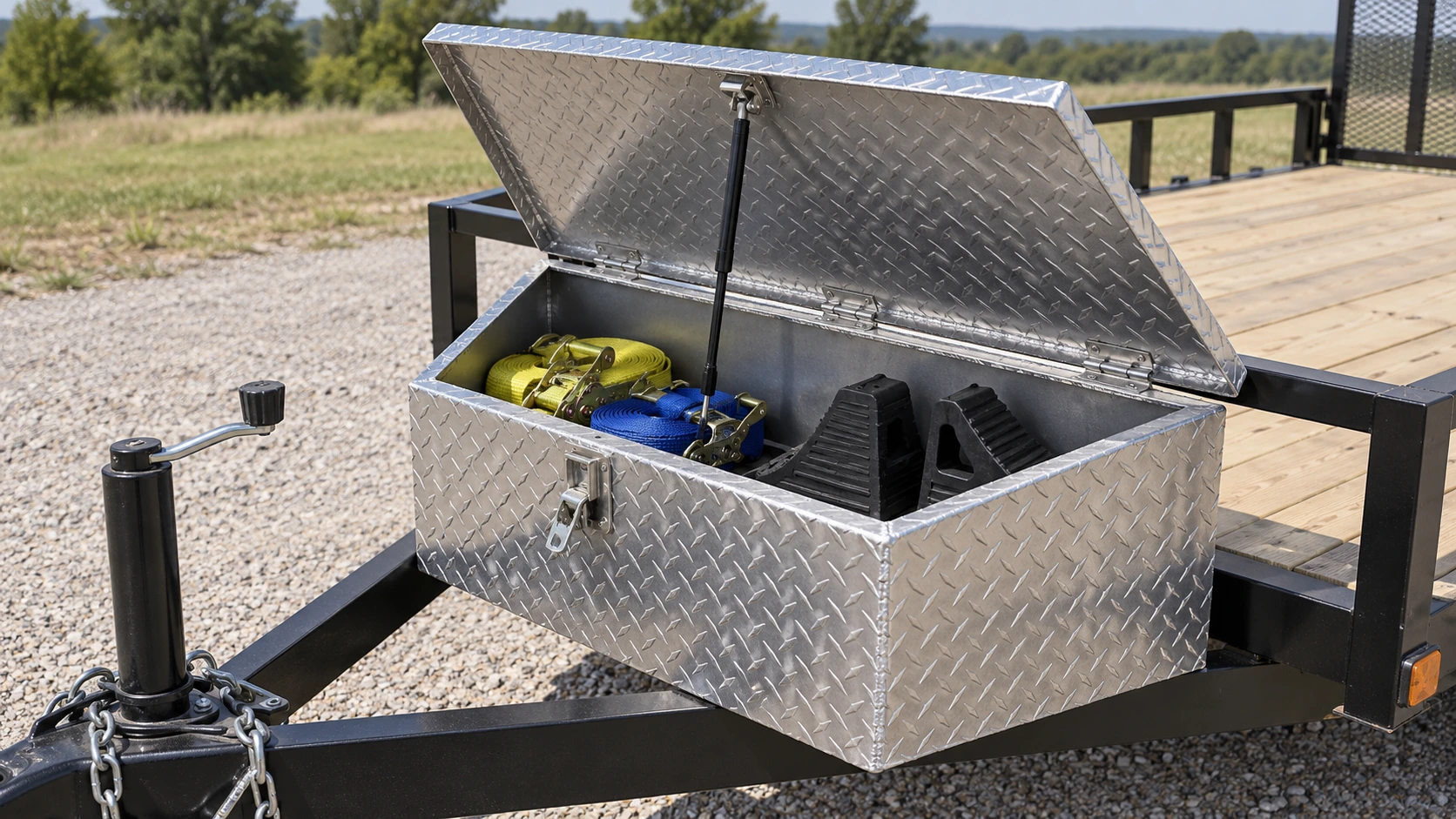

A GDA006 da GOODIN tem tampa superior sustentada por uma mola a gás.
A altura publicada de 460 mm do produto fechado não estabelece a folga necessária para a tampa aberta.
Antes da compra, confirme:
E — Altura da caixa fechada
A altura total da caixa instalada em sua condição normal fechada.
F — Envelope da tampa aberta
A altura máxima e o deslocamento para trás ou para a frente durante a abertura.
G — Acesso para operação
O espaço necessário para abrir a tampa, alcançar os objetos e operar o fecho.
O ângulo de abertura aprovado e o percurso da tampa devem vir do desenho do fabricante, de uma amostra física ou de uma simulação de instalação verificada.
Não suponha que todas as caixas para lança abram pelo mesmo ângulo.
Verifique o acesso à fechadura e ao fecho
Um fecho embutido reduz a projeção das ferragens para fora da face da caixa.
Isso não garante que ele seja acessível.
Por exemplo, posicionar a caixa perto demais de um apoio central pode dificultar:
- inserção da chave;
- operação do fecho;
- levantamento da tampa.
Isso é especialmente importante quando o comprador espera acessar a caixa com o reboque ainda conectado ao veículo.
Uma caixa que não pode ser aberta na posição normal de uso falhou no requisito de armazenamento, mesmo que caiba no chassi.
Mantenha a Folga em Curvas e o Espaço do Engate
A lança do reboque não permanece imóvel em relação ao veículo trator.
Durante uma curva, o veículo e o reboque giram em torno da conexão do engate.
Os cantos traseiros do veículo se deslocam em relação à lança, e uma caixa próxima ao acoplador pode entrar no envelope de giro do veículo.
Esse risco depende de:
- distância da esfera do engate à caixa;
- largura máxima da caixa;
- forma dos cantos;
- balanço traseiro do veículo;
- configuração da tampa traseira;
- prolongador ou outros componentes de engate aprovados;
- faixa de articulação pretendida.
Uma caixa afunilada pode eliminar volume nos cantos em comparação com uma retangular de largura máxima semelhante.
Mas isso não estabelece uma vantagem universal de folga em curvas nem garante compatibilidade com um veículo específico.
Meça a menor aproximação
Para a combinação pretendida de veículo e reboque, determine a folga entre a caixa e o veículo em toda a faixa de articulação esperada.
Uma medição em linha reta, com o reboque diretamente atrás do veículo, é insuficiente.
A situação determinante pode ocorrer durante:
- curvas fechadas para a frente;
- marcha à ré;
- manobras de entrada;
- estacionamento;
- articulação em baixa velocidade sobre terreno irregular.
Em projetos OEM, isso pode ser avaliado a partir da geometria do engate e dos desenhos dimensionais.
Em um reboque existente, uma avaliação física adequada pode identificar os componentes limitantes. Entretanto, não se deve conduzir deliberadamente o veículo até uma articulação extrema não verificada apenas para descobrir o ponto de colisão.
Se a caixa interferir no veículo durante as manobras necessárias, rejeite essa posição ou configuração.
Não suponha que o motorista sempre poderá evitar a interferência fazendo curvas menos fechadas.
Não Bloqueie o Engate nem os Equipamentos de Segurança
A caixa também precisa coexistir com os equipamentos de reboque já instalados na lança.
Um exemplo especialmente importante é o engate de distribuição de peso.
Na discussão do r/towing [3], a caixa existente ocupava o espaço necessário para os suportes do engate no chassi.
O problema não era a caixa deixar de caber na lança em A.
Era a caixa e o sistema de engate disputarem a mesma área do chassi.
Essa distinção tem uma consequência importante para a compra.
Antes de especificar a caixa, identifique os componentes que precisam de uma posição definida ao longo das longarinas.
Eles podem incluir:
- suportes de distribuição de peso;
- dispositivos de controle de oscilação;
- suportes do apoio;
- fixação do interruptor de frenagem por desacoplamento;
- conexões das correntes de segurança;
- fiação elétrica e dos freios;
- outros componentes especificados pelo fabricante do engate.
Algumas dessas posições são determinadas pelas instruções de instalação do fabricante do equipamento.
Não devem ser alteradas simplesmente para acomodar a caixa.
Não corte, perfure nem reposicione ferragens de reboque com capacidade nominal sem a aprovação do fabricante pertinente.
Na seleção da caixa, essas áreas devem ser marcadas como zonas reservadas de instalação antes da comparação das dimensões candidatas.
Verifique o Apoio da Montagem Antes de Instalar
Até aqui, a seleção se concentrou no encaixe geométrico.
Uma caixa pode passar em todos os testes de folga e, mesmo assim, não ser adequada à instalação.
A razão é simples:
Espaço disponível não é o mesmo que estrutura de montagem aprovada.
Uma lança em A tem dois elementos principais que convergem em direção ao acoplador.
Dependendo do projeto, pode existir ou não uma travessa ou plataforma de apoio adequada na posição planejada para a caixa.
A caixa pode parecer atravessar corretamente as longarinas, mas ter pouco ou nenhum apoio aprovado sob as áreas previstas de fixação.
Por que o apoio do fundo importa
A caixa precisa carregar mais do que seu peso vazio.
Quando cheia, a carga é transferida pelo fundo, pelas ferragens de montagem e pela estrutura de apoio.
A fixação também precisa resistir ao movimento durante o deslocamento.
O sistema de montagem deve, portanto, considerar:
- massa esperada da caixa carregada;
- área de apoio do fundo;
- posições dos pontos de fixação;
- carga local no piso da caixa;
- resistência do chassi e dos suportes;
- movimento e vibração;
- espaço para fixadores e reforços.
Uma caixa grande de alumínio não é automaticamente capaz de atravessar um vão amplo sem apoio apenas porque suas paredes externas são rígidas.
Da mesma forma, um arranjo que funciona para um acessório leve pode ser inadequado para uma caixa cheia de ferramentas pesadas de aço.
É Possível Usar Parafusos em U?
Alguns sistemas de caixas para reboque usam parafusos em U ou arranjos de montagem por abraçadeiras.
Outros usam parafusos, fixadores ou suportes especificados pelo fabricante.
O método correto depende da caixa, do perfil do chassi e do projeto de instalação aprovado.
Em uma discussão do r/Tools sobre montagem de caixas [4], um proprietário perguntou se perfurar a lança poderia enfraquecê-la. Outros usuários sugeriram parafusos em U e chapas de apoio como alternativas possíveis.
Essas sugestões revelam uma preocupação comum, mas não constituem aprovação de engenharia para um reboque específico. Não copie recomendações do fórum sobre fixadores reaproveitados, soldagem ou alterações não aprovadas no chassi.
Mesmo uma montagem por abraçadeiras exige verificar:
- compatibilidade com a seção do chassi;
- tamanho da abraçadeira;
- esmagamento ou deformação local;
- geometria da chapa de apoio;
- especificação dos fixadores;
- carga esperada;
- retenção necessária.
A presença de um parafuso em U não torna automaticamente a instalação estruturalmente adequada.
E a Perfuração do Chassi?
É nesse ponto que orientações genéricas de instalação podem enganar.
Alguns manuais de caixas descrevem explicitamente arranjos de montagem com perfuração.
Por exemplo, as instruções da etrailer para caixas em A [5], destinadas a modelos específicos, explicam uma fixação em vários pontos e recomendam que um técnico qualificado faça a instalação.
Essa instrução vale para os produtos e aplicações cobertos pelo manual.
Não autoriza perfurar qualquer chassi de reboque em qualquer posição.
Um reboque não relacionado pode usar outra seção de chassi, método de fabricação ou projeto estrutural.
Portanto:
Não suponha que perfurar seja universalmente permitido ou universalmente proibido. Verifique o chassi específico e o método de fixação aprovado.
Se a fixação adequada exigir novos furos, soldagem ou modificações estruturais, obtenha a aprovação do fabricante pertinente ou uma avaliação qualificada apropriada.
Para compradores OEM, a melhor abordagem é definir a estrutura de montagem da caixa durante o projeto do reboque.
Combine Espaço Interno e Carga Vertical Carregada
Encaixe externo não é o mesmo que armazenamento utilizável.
Uma caixa afunilada pode ter uma região traseira larga e estreitar-se em direção ao acoplador.
Essa forma influencia o que pode ser guardado.
Por exemplo, o comprador pode querer levar:
- cintas longas de recuperação;
- calços de roda;
- um macaco portátil;
- uma maleta de ferramentas;
- pequenas peças de reposição.
A pergunta não é apenas se o volume total é suficiente.
É se os objetos específicos passam pela abertura da tampa e cabem na geometria interna utilizável.
Meça primeiro o maior objeto
Identifique o maior objeto, ou o mais difícil de acomodar.
Registre:
- comprimento;
- largura;
- altura;
- orientação prevista.
Compare essas dimensões com:
H — Largura interna traseira
I — Largura interna dianteira
J — Profundidade interna
K — Altura interna utilizável
L — Dimensões livres da abertura da tampa
As dimensões internas precisam descontar obstáculos como:
- molas a gás;
- dobradiças;
- mecanismos do fecho;
- reforços;
- fixadores de montagem.
Um volume grande não garante que uma maleta retangular caiba em uma caixa afunilada.
Uma abertura estreita também pode impedir a entrada de um objeto grande, mesmo quando o volume interno é suficiente.
Dimensões internas da GOODIN GDA006
A GOODIN publica atualmente o tamanho externo máximo da GDA006, mas a página do produto não fornece um desenho dimensional interno completo nem uma capacidade máxima publicada para os objetos armazenados.
Por isso, o comprador OEM deve solicitar:
- dimensões internas livres;
- larguras internas dianteira e traseira;
- altura interna mínima;
- folga da abertura da tampa;
- obstáculos internos;
- capacidade permitida para conteúdo/carga.
Essas informações devem ser confirmadas antes de selecionar a caixa para um inventário específico de equipamentos.
Não estime a capacidade utilizável apenas pelo envelope externo.
A Caixa Carregada Altera a Carga Vertical
Uma caixa faz mais do que ocupar espaço.
Ela acrescenta peso em uma posição específica do reboque.
Como caixas para lança geralmente ficam à frente do conjunto de eixos, sua massa altera a distribuição de peso.
A GOODIN publica peso líquido vazio de 9.15 kg para a GDA006.
Esse é apenas o ponto de partida.
O sistema instalado também inclui:
- suportes;
- fixadores;
- acessórios internos;
- ferramentas guardadas;
- outros objetos.
Suponha que o proprietário pretenda guardar cintas pesadas com catraca, soquetes, correntes e outros equipamentos.
A massa carregada pode ser muito maior do que a massa da caixa vazia.
O efeito real no engate depende da massa carregada e de sua posição em relação ao conjunto de eixos.
Não se deve supor que cada quilograma colocado na caixa acrescente exatamente um quilograma ao engate.
Verifique a carga vertical com o reboque carregado
O guia oficial da CURT para medição da carga vertical [7] explica que essa carga varia conforme a posição da carga em relação ao eixo do reboque.
A orientação descreve a medição da força real para baixo no ponto de acoplamento, em vez de confiar apenas em estimativas.
Para reboques convencionais ligados atrás do veículo, uma faixa próxima de 10–15% do peso total carregado é usada como orientação geral. Entretanto, a exigência adequada deve seguir as instruções específicas dos fabricantes do reboque, veículo e engate.
O requisito importante para selecionar a caixa é:
Medir ou verificar a carga vertical carregada depois de incluir a caixa e os objetos previstos.
Verifique também os limites aplicáveis de:
- peso bruto máximo do reboque, ou GVWR;
- capacidade dos eixos e pneus;
- capacidade de carga restante;
- carga vertical nominal do engate;
- limites do veículo trator;
- estrutura da lança e montagem da caixa.
Todos os limites aplicáveis precisam ser atendidos. Compare grandezas equivalentes: GVWR, capacidade do eixo, carga vertical no engate e capacidade do conteúdo da caixa não são limites intercambiáveis.
Volume de armazenamento e capacidade de carga são diferentes
Uma caixa pode ter volume interno suficiente para tudo o que o comprador deseja levar.
Isso não demonstra que seu piso e sistema de montagem suportem a massa resultante.
Uma caixa destinada a amarrações leves pode ser inadequada para uma carga concentrada de ferragens pesadas, a menos que o fabricante forneça uma especificação suficiente de carga armazenada.
Na GDA006, a capacidade máxima de conteúdo deve ser confirmada, não deduzida da construção em alumínio ou do tamanho externo.
Use o Exemplo de Encaixe e a Ficha de Compra
Considere um reboque utilitário hipotético de 5 × 10 ft.
O proprietário quer uma caixa na lança para:
- cintas de amarração;
- calços de roda;
- um pequeno conjunto de ferramentas;
- acessórios sobressalentes de reboque.
O reboque tem um apoio central em A e espaço limitado entre o acoplador e a plataforma.
O comprador encontra a GDA006, com envelope externo publicado de 830 × 490 × 460 mm.
À primeira vista, ela parece uma candidata razoável.
Mas o processo correto de triagem é:
| Etapa de seleção | O que o comprador encontra | Decisão |
|---|---|---|
| Espaço geral | Largura máxima de 830 mm parece compatível com a área da lança | Continuar; ainda não aprovada |
| Afunilamento da lança | Larguras reais dianteira e traseira da base ainda indisponíveis | Solicitar desenho |
| Base de montagem | Duas longarinas convergentes, sem arranjo de fixação confirmado | Exigir aprovação da montagem |
| Folga do apoio | Apoio central próximo à frente proposta da caixa | Medir todo o envelope da manivela |
| Acesso à tampa | Painel do reboque próximo à parte traseira prevista | Confirmar percurso da tampa aberta |
| Folga nas curvas | Cantos traseiros do veículo se aproximam da lança em curvas fechadas | Verificar envelope de articulação |
| Espaço de armazenamento | Maior maleta ainda não comparada às dimensões internas | Solicitar dimensões internas utilizáveis |
| Peso carregado | Peso da caixa conhecido; peso das ferramentas ainda não definido | Definir carga e verificar carga vertical |
O produto não está rejeitado.
Mas também não está aprovado.
As informações ausentes são exatamente o que deve ser resolvido antes de fazer o pedido.
Quando uma caixa menor é a melhor escolha
Se a caixa não deixar folga para o apoio, o acoplador ou o giro do veículo em uma posição de montagem aprovada, escolher uma caixa menor ou de outra forma pode ser a decisão correta.
Mais volume não é automaticamente vantajoso.
Uma caixa menor que preserve as funções existentes do reboque é mais adequada do que uma maior que obrigue a comprometer equipamentos essenciais de reboque.
Quando outra posição de montagem funciona
Às vezes, a caixa é dimensionalmente adequada, mas a posição proposta não é.
Se o reboque tiver outro local aprovado pelo fabricante com apoio e folgas adequados, reposicionar a caixa pode resolver o problema.
Entretanto, mudar a posição altera a geometria e, possivelmente, a distribuição de carga. Por isso, toda a triagem deve ser repetida.
Quando o reboque precisa de outra estrutura de montagem
Se a caixa só couber atravessando uma área sem apoio ou dependendo de uma modificação não aprovada, o problema já não é o simples dimensionamento da caixa.
O comprador deve obter uma solução aprovada de suporte ou montagem, escolher outra configuração ou pedir a avaliação da instalação por pessoal qualificado.
Não transforme uma compra de armazenamento em uma modificação estrutural improvisada.
Tabela de Dimensões e Compatibilidade da Caixa
A tabela a seguir pode ser usada como principal ficha de compra.
| Dimensão ou requisito | O que medir no reboque | O que obter do fornecedor da caixa | Rejeitar ou reavaliar se… |
|---|---|---|---|
| Espaçamento dianteiro da lança em A | Distância entre longarinas na frente proposta da caixa | Largura dianteira da base | Caixa não ocupar a zona aprovada |
| Espaçamento traseiro da lança em A | Distância entre longarinas na traseira proposta | Largura traseira da base | Base incompatível com a geometria |
| Ângulo das longarinas | Ângulo real da lança em A | Afunilamento e geometria de montagem | Forma impedir posição ou apoio corretos |
| Espaço longitudinal | Zona útil entre acoplador e carroceria | Profundidade externa e requisitos de montagem | Zona de engate/acessório necessária ficar bloqueada |
| Interface de montagem | Seção das longarinas, travessas e superfícies de apoio | Base, posições de furos e montagens aprovadas | Não existir fixação estruturalmente adequada |
| Altura da caixa | Espaço vertical disponível após instalação | Altura fechada | Houver conflito com equipamentos ao redor |
| Abertura da tampa | Espaço acima e atrás da caixa | Percurso e ângulo de abertura | Tampa não abrir o suficiente |
| Folga do apoio | Envelope da manivela, corpo e giro | Geometria externa completa | Apoio não puder operar ou recolher |
| Folga nas curvas | Envelope de articulação veículo/reboque | Posição dos cantos da caixa instalada | Ocorrer colisão em manobra necessária |
| Ferragens do engate | Zonas reservadas a suportes e acoplador | Posição da caixa e suas projeções | Equipamento com capacidade nominal não puder ser instalado corretamente |
| Armazenamento interno | Dimensões e massa dos objetos previstos | Forma interna útil e abertura | Objetos necessários não couberem |
| Carga vertical carregada | Configuração existente e proposta com carga | Massa vazia e limite do conteúdo | Limites aplicáveis forem excedidos |
| Proteção externa | Exposição climática e requisitos de armazenamento | Vedação, fecho e gestão da água | Proteção for insuficiente para o conteúdo |
Um produto não deve receber aprovação final de encaixe apenas por passar em uma dimensão.
Geometria externa, operação, apoio de montagem e configuração carregada precisam passar em conjunto.
Defina Proteção Climática e Requisitos OEM
Esses são requisitos legítimos de seleção, mas devem vir depois da confirmação de que a caixa pode ser instalada corretamente.
O comprador de 2026 no r/towing queria especificamente uma caixa com fechadura e resistência razoável à água.
São necessidades comuns em reboques utilitários abertos.
Entretanto, é preciso distinguir:
- caixa com tampa;
- caixa com vedação contra intempéries;
- caixa com especificação documentada de resistência à água;
- caixa com fecho que permite trancamento;
- caixa com classificação definida de segurança ou resistência a furto.
Essas descrições não são intercambiáveis.
Por exemplo, a GDA006 tem um fecho embutido visível com fechadura.
Mas sua especificação pública atual não estabelece uma classificação formal de impermeabilidade ou proteção contra ingresso.
O fornecedor deve confirmar a vedação da tampa, a drenagem ou o arranjo de gestão da água e as condições de exposição exigidas pela aplicação.
Da mesma forma, um fecho com chave estabelece uma função de trancamento, não um nível quantificado de resistência a furto.
Para quem guarda eletrônicos ou ferramentas sensíveis à umidade, esses detalhes podem se tornar critérios importantes de rejeição.
Compradores OEM e Distribuidores Precisam Mais que um Tamanho Nominal
Um distribuidor pode inicialmente pedir:
“Caixa de ferramentas para lança de 33 polegadas.”
Isso é útil para categorizar o mercado.
Não é uma especificação OEM completa.
O programa real de produto deve estabelecer:
Interface com o reboque
- ângulo da lança em A e espaçamento das longarinas;
- zona utilizável de instalação;
- superfícies de montagem;
- folgas reservadas aos equipamentos.
Geometria da caixa
- dimensões externas;
- larguras dianteira e traseira;
- contorno da base;
- arranjo dos furos ou suportes;
- envelope de abertura da tampa;
- dimensões internas utilizáveis.
Requisitos de armazenamento
- conteúdo pretendido;
- massa máxima do conteúdo carregado;
- especificação exigida da fechadura e das chaves;
- requisito de resistência à água.
Compatibilidade com o reboque
- tipo e posição do apoio;
- acesso ao acoplador e às correntes;
- posições dos suportes do engate;
- envelope de giro;
- alteração permitida na carga vertical.
Informações de aprovação
- revisão do desenho da caixa;
- método de montagem;
- especificação dos fixadores e suportes;
- limite de carga do conteúdo;
- confirmação de compatibilidade com a plataforma pretendida.
Para distribuidores que estocam uma caixa para vários reboques, é especialmente importante não anunciar compatibilidade universal com base apenas na largura máxima.
Disposições diferentes de lança em A podem exigir kits de montagem ou tamanhos diferentes.
Visão GOODIN e Verificação Final Antes da Compra
Na caixa para lança, a medição de compra mais valiosa não é necessariamente a maior largura externa.
É a combinação de:
espaço utilizável + base real de montagem + folgas necessárias + massa carregada permitida
A GOODIN GDA006 ilustra essa distinção.
Seu envelope de 830 × 490 × 460 mm oferece um ponto de partida para escolher uma caixa afunilada.
Mas não determina o apoio do fundo, todo o percurso da tampa nem a folga disponível de giro do veículo.
Esses elementos precisam ser confirmados no reboque real.
Antes do pedido, o comprador deve conseguir responder a quatro perguntas:
1. A caixa caberá fisicamente?
A geometria da lança e o envelope externo completo precisam ser compatíveis.
2. A caixa continuará utilizável?
Tampa, fechadura e objetos precisam ser acessíveis sem interferir no apoio ou em outros equipamentos.
3. A caixa pode ser montada corretamente?
A fixação pretendida precisa atender aos requisitos dos fabricantes da caixa e do reboque.
4. O reboque carregado permanecerá dentro dos limites?
A caixa e seu conteúdo reais devem entrar na avaliação do peso carregado e da carga vertical.
Se uma resposta for não, uma caixa maior não é a solução.
A resposta correta pode ser:
- uma caixa menor;
- outro contorno afunilado de base;
- uma caixa mais baixa;
- outra posição de montagem aprovada;
- um suporte projetado corretamente;
- ou outro local de armazenamento.
Isso produz a regra central de seleção:
A caixa para lança deve ser dimensionada pelo envelope operacional e estrutural disponível do reboque, não pelo espaço vazio que parece maior em uma fotografia.
A caixa certa faz mais do que acomodar as ferramentas pretendidas.
Ela permite que o reboque continue funcionando conforme o projeto.
Para a GDA006, solicite quatro itens antes de aprovar definitivamente o modelo: desenho da base com larguras dianteira/traseira e posições permitidas de fixação; desenho interno completo com extremidades afuniladas e espaço ocupado pela mola a gás; apoios, fixadores e método de ligação aprovados; e massa nominal do conteúdo para o piso e para a caixa completa. Até a confirmação, trata-se de triagem preliminar, não de um exemplo de aplicação validado.
Para uma consulta de dimensionamento, conheça as caixas GOODIN e entre em contato com a GOODIN com o desenho medido da lança e o conteúdo pretendido.
Lista Final Antes da Compra
Antes de aprovar uma caixa para lança, confirme:
- Foram medidos os espaçamentos dianteiro e traseiro das longarinas?
- O ângulo entre as longarinas é conhecido?
- O desenho mostra a base real e as larguras dianteira/traseira?
- Há espaço longitudinal sem bloquear o acoplador ou o engate?
- O apoio consegue operar e recolher em todo o movimento previsto?
- A tampa abre o suficiente sem tocar em outros equipamentos?
- O fecho pode ser alcançado e operado normalmente?
- A caixa não toca no veículo em toda a faixa de giro necessária?
- O apoio do fundo e a fixação são adequados à carga esperada?
- As modificações propostas no chassi têm aprovação apropriada?
- Os objetos cabem no espaço interno útil e passam pela abertura?
- A capacidade necessária para o conteúdo foi confirmada?
- Caixa, suportes e equipamentos guardados entraram na avaliação carregada?
- A carga vertical resultante e os demais limites permanecem dentro do permitido?
- Vedação e trancamento são adequados ao ambiente de armazenamento?
Se essas verificações forem aprovadas, o comprador pode especificar a caixa com confiança.
Caso contrário, as dimensões anunciadas continuam sendo apenas um resultado preliminar de triagem.
Fontes e Leituras Complementares
Fóruns ilustram problemas de compra, não aprovam soluções de engenharia. Instruções de fabricantes valem apenas para os produtos cobertos. Imagens geradas por IA são conceitos genéricos, não fotografias da GDA006, desenhos de produção cotados ou instalações aprovadas.
- GOODIN — Caixa de Alumínio para Lança GDA006
- Reddit / r/towing — Recomendações de Caixa para Lança do Reboque
- Reddit / r/towing — Caixa Interferindo nos Suportes do Engate de Distribuição de Peso
- Reddit / r/Tools — Montagem de Caixa na Lança do Reboque
- etrailer — Instruções de Instalação da Caixa de Alumínio — LIT-00714
- etrailer — Especificações da Caixa de Alumínio em A e44VV
- CURT — Como Medir a Carga Vertical no Engate
Caixa sob a carroceria ou na lança: onde um reboque de trabalho deve levar suas ferramentas?
Curso vs. altura de trabalho do macaco para reboque: como escolher um modelo que realmente alcance o engate
Artigo Relacionado
