Cómo Elegir el Tamaño de una Caja para la Lanza: Espacio en A, Gato y Holguras del Remolque
En esta guía
Un remolque utilitario de 5 × 10 ft parece tener espacio de sobra para una pequeña caja de herramientas.
El propietario quiere guardar cinchas, calzos, herramientas manuales y otros equipos sin ocupar la plataforma de carga. Una caja trapezoidal para la lanza parece una solución evidente.
Pero ¿qué tamaño debería comprar?
En una conversación de 2026 en r/towing sobre un remolque utilitario de 5 × 10 ft [2], un propietario se enfrentaba precisamente a esta decisión. Quería gastar unos $200, prefería una caja con cerradura y resistencia al agua y no sabía qué construcción o producto ofrecería una calidad adecuada.
La conversación también plantea otra cuestión: las aberturas relacionadas con el cableado o la construcción de la caja pueden permitir la entrada no deseada de residuos o pequeños animales. Es una preocupación comunicada por usuarios, no un ensayo verificado de protección frente a la penetración.
Otra conversación sobre remolques [3] mostró un problema de compatibilidad más serio.
En un remolque basculante de 5 × 10 ft, la caja sobresalía tanto hacia delante que interfería con la posición de montaje necesaria para un enganche de distribución de peso. Ocupaba un espacio que también necesitaba el sistema de enganche.
Son problemas distintos, pero apuntan al mismo error de compra.
El comprador eligió una caja sin comprobar toda la envolvente de instalación.
Una caja puede ser suficientemente estrecha para caber en la lanza, pero demasiado grande para dejar funcionar la manivela del gato. Puede despejar el bastidor y, aun así, impedir que se abra la tapa. Puede tener una forma exterior adecuada, pero carecer del apoyo necesario para montarla.
Y, una vez llena de herramientas, puede modificar la carga vertical sobre el enganche.
Para la selección de productos, la pregunta útil no es:
«¿Cuál es la caja más grande que cabe en la lanza de mi remolque?»
Sino:
«¿Qué dimensiones, montaje y capacidad de almacenamiento cargado puede admitir este remolque de forma segura, sin interferir con sus equipos existentes?»
Esa es la especificación que conviene definir antes de comprar.
Orientación de selección, no aprobación de instalación. Confirme geometría, apoyos aprobados y condición cargada; no deduzca ajuste o capacidad de contenido de la GDA006 por sus medidas exteriores.
La Plataforma No Define el Tamaño de la Caja
Un comprador puede describir su remolque como:
- remolque utilitario de 5 × 8 ft;
- remolque utilitario de 5 × 10 ft;
- remolque de carga de 6 × 12 ft.
Estas dimensiones describen el tamaño general del remolque.
No establecen la superficie utilizable delante de la plataforma.
Dos remolques de 5 × 10 ft pueden diferir considerablemente en:
- longitud de la lanza en A;
- ángulo de los largueros;
- posición del acoplador;
- ubicación del gato;
- travesaños de la lanza;
- distribución de accesorios;
- disposición del cabrestante o la rueda de repuesto.
Uno puede tener una lanza en A relativamente larga y abierta, con un travesaño bien situado.
Otro puede disponer únicamente de un espacio corto entre el acoplador y la carrocería, ya ocupado por un gato central y el cableado.
Por eso, la longitud del remolque es un mal sustituto de la medición de la propia lanza.
La caja debe elegirse según la geometría real de la lanza, no según las dimensiones anunciadas de la plataforma.
Mida la Lanza en A y la Base Real
La primera tarea es comprender el espacio donde se colocará la caja.
La mayoría de las cajas trapezoidales para lanza están pensadas para adaptarse a los largueros convergentes de un bastidor en A.
Sin embargo, no todas las lanzas en A tienen el mismo ángulo, separación o construcción.
Hay que comparar la forma de la caja con la del remolque en la posición prevista de instalación.

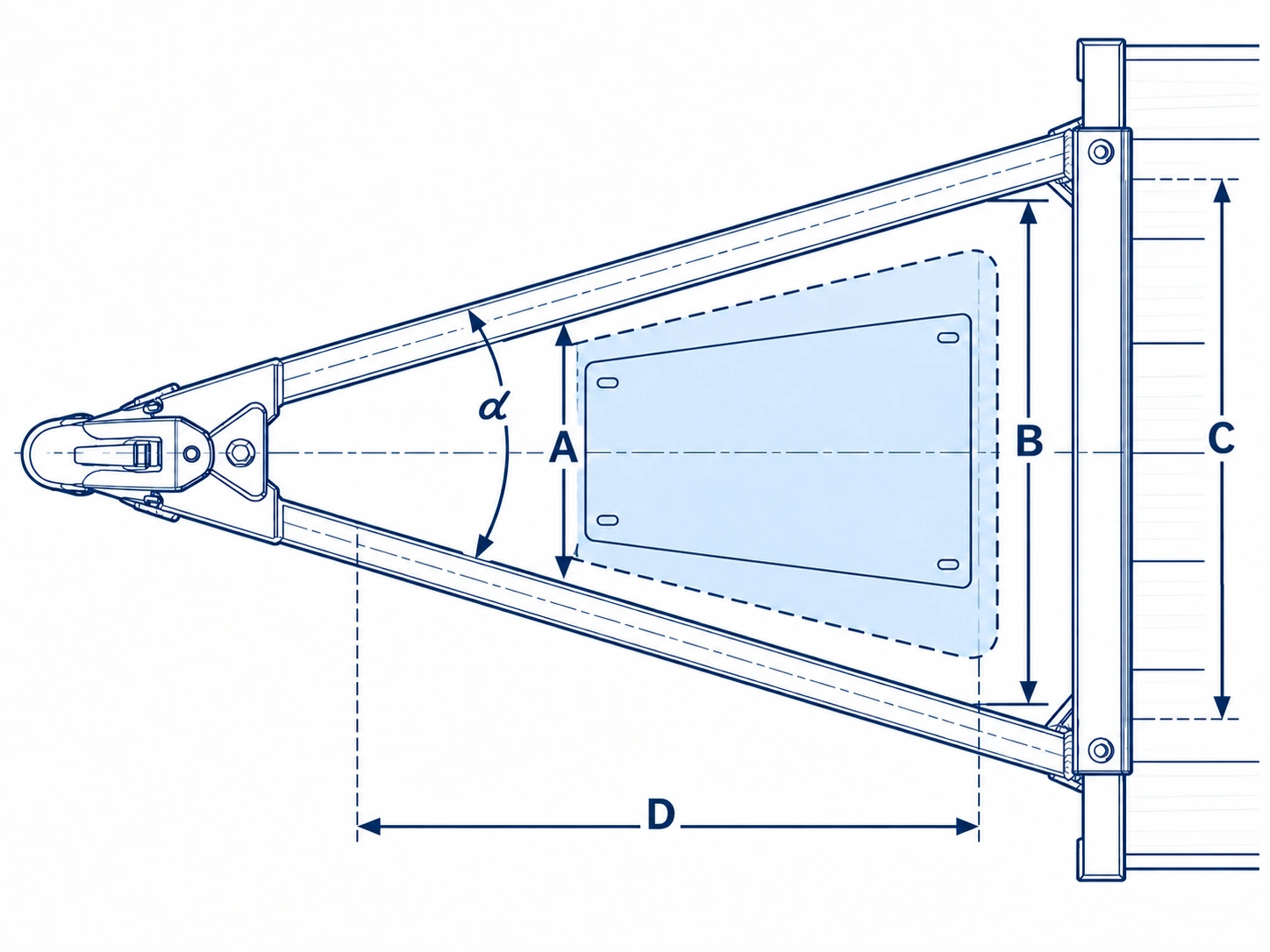

Mida la separación entre largueros en dos posiciones
La lanza en A se estrecha a medida que los largueros se acercan al acoplador.
Por tanto, no basta con una única medida de anchura.
Identifique las posiciones previstas para los extremos delantero y trasero de la caja.
Después, mida:
A — Separación delantera entre largueros
La distancia entre los largueros en la posición propuesta para el montaje delantero.
B — Separación trasera entre largueros
La distancia entre los largueros en la posición propuesta para el montaje trasero.
C — Dimensiones exteriores entre largueros
La distancia de exterior a exterior en ambos puntos, incluyendo la anchura real de la sección de los largueros.
¿Por qué medir tanto la separación interior como la exterior?

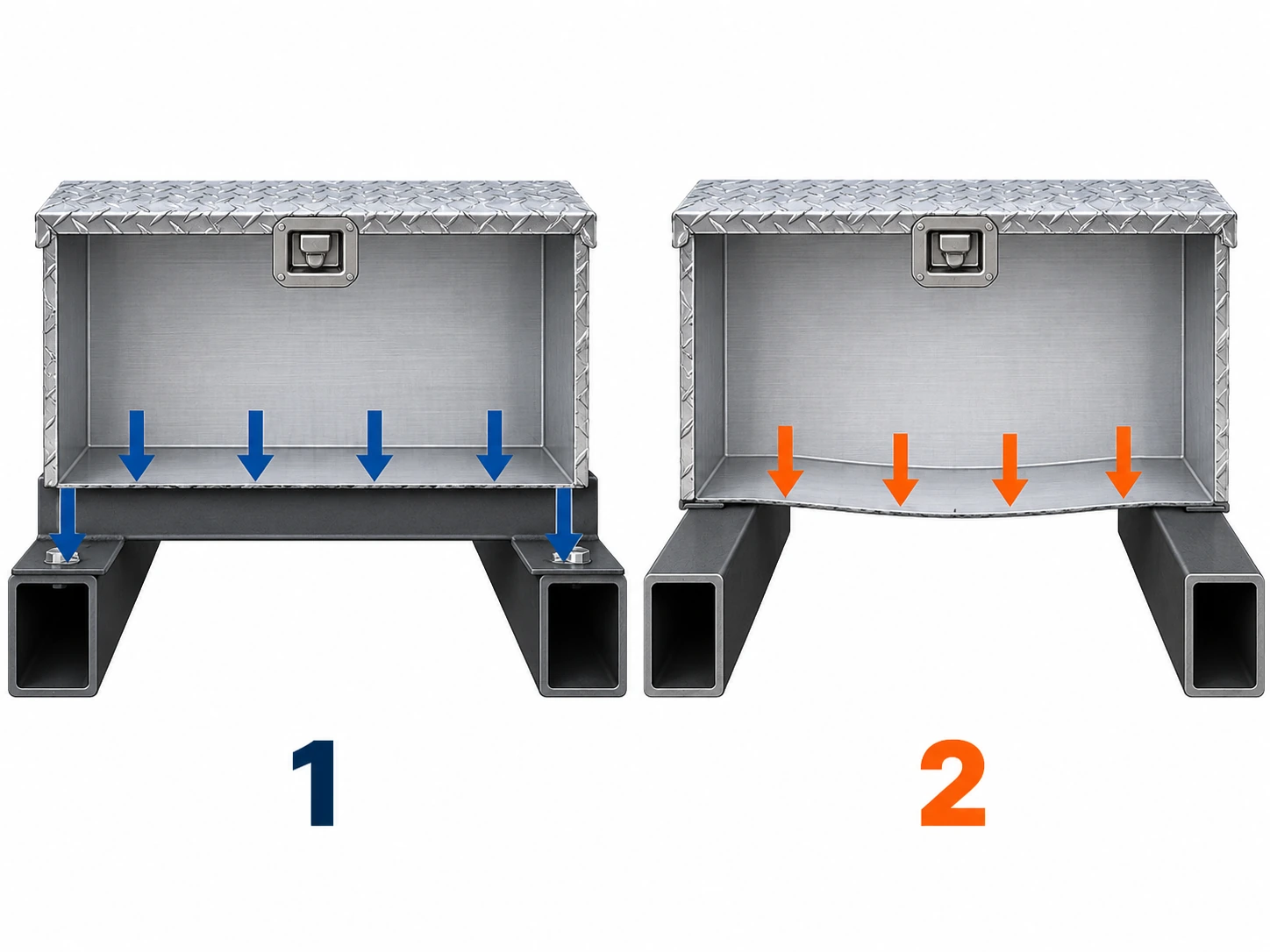

Porque una caja para lanza no necesariamente queda por completo entre los largueros.
Algunas cajas están diseñadas para apoyarse sobre las superficies superiores de los elementos en A o atravesarlas. Otras necesitan soportes o travesaños.
Medir únicamente el hueco entre los largueros puede dar una representación incorrecta de la superficie disponible para el montaje.
La comparación correcta depende del sistema de fijación previsto.
Compruebe el ángulo de la lanza en A
Después, determine con qué rapidez convergen los largueros.
Dos remolques pueden tener la misma separación trasera, pero distintos ángulos de convergencia.
Una caja trapezoidal puede encajar en uno y dejar una relación de montaje inadecuada en el otro.
La información relevante incluye:
- ángulo comprendido entre los largueros;
- separaciones delantera y trasera;
- distancia longitudinal entre esas mediciones;
- anchuras delantera y trasera de la caja;
- conicidad de sus paredes laterales.
El plano del producto debe aportar dimensiones suficientes para comparar la base con la disposición real del bastidor.
Si solo muestra longitud, anchura y altura máximas, podrían seguir siendo necesarias otras medidas.
Las Medidas Exteriores Máximas No Son la Base de Montaje
Esta es una de las distinciones más importantes al seleccionar una caja para la lanza.
Un producto puede anunciarse como:
830 × 490 × 460 mm
Esos números describen su envolvente exterior máxima.
No describen necesariamente la superficie que realmente entra en contacto con el remolque.
Una caja trapezoidal puede tener:
- cara trasera más ancha;
- cara delantera más estrecha;
- paredes laterales inclinadas;
- panel inferior menor que la parte superior;
- tapa que sobresale del cuerpo;
- puntos de fijación retranqueados respecto a los bordes exteriores.
Por tanto, las dimensiones máximas no indican exactamente cómo se apoyará la caja en la lanza en A.
GOODIN GDA006: un ejemplo real
La caja para lanza GDA006 de GOODIN [1] ofrece un ejemplo útil.
Sus especificaciones publicadas incluyen:
| Especificación publicada | GDA006 |
|---|---|
| Dimensiones exteriores máximas | 830 × 490 × 460 mm |
| Anchura máxima aproximada | 32.7 in |
| Peso neto vacío | 9.15 kg |
| Configuración general | Caja trapezoidal para lanza |
| Tapa | Apertura superior, sostenida por amortiguador de gas |
| Cierre | Pestillo de paleta empotrado con cerradura |
| Tratamiento superficial | Sin acabado adicional |
Las fotografías confirman que el cuerpo es trapezoidal, no un simple cofre rectangular.
Esto lo convierte en un candidato relevante para evaluar una instalación en la lanza.
Pero las dimensiones publicadas por sí solas no responden a tres preguntas esenciales:
- ¿Cuáles son las anchuras delantera y trasera exactas a la altura prevista de montaje?
- ¿Qué superficie del fondo puede apoyarse o fijarse?
- ¿Qué montaje está aprobado para la caja y el remolque?
Esas medidas deben proceder del plano específico del modelo y de los requisitos de instalación.
Para una sustitución o pedido OEM, 830 mm de anchura máxima es una medida de selección preliminar, no una prueba de compatibilidad con la lanza en A.
El mismo principio se aplica a las cajas de otros fabricantes.
Mida la Longitud Disponible de la Lanza
La anchura es solo una parte del ajuste.
La caja también necesita suficiente espacio longitudinal entre el acoplador y la carrocería del remolque.
Mida:
D — Longitud longitudinal disponible para instalar
Es la distancia útil de delante hacia atrás una vez considerados los componentes existentes y sus holguras necesarias.
No mida desde la punta del acoplador hasta la pared frontal suponiendo que toda esa distancia está disponible.
Parte del espacio puede ser necesaria para:
- funcionamiento del acoplador;
- movimiento de las cadenas de seguridad;
- montaje del gato;
- alojamiento del conector eléctrico;
- equipo de frenado de emergencia por desacoplamiento;
- elementos de distribución de peso;
- soportes de fijación de la caja.
En algunos remolques, el extremo posterior de la zona disponible también puede estar limitado por una rueda de repuesto, una puerta frontal, el poste del cabrestante o la estructura de la plataforma.
La caja debe caber en la zona utilizable, no simplemente dentro de la longitud total de la lanza.
La posición de la caja modifica el ajuste
Desplazar una caja trapezoidal hacia atrás suele situarla en una parte más ancha de la lanza.
Desplazarla hacia delante la acerca a la parte estrecha.
Sin embargo, moverla hacia atrás puede crear interferencia con la carrocería; moverla hacia delante puede reducir la holgura del gato y del vehículo tractor.
Por eso, el comprador no debe comparar una caja solamente con una única posición de montaje.
Debe identificar el intervalo de posiciones permitidas y determinar dónde podría montarse realmente.
Si solo hay una posición estructuralmente adecuada, se convierte en una restricción fija de selección.
Conserve el Funcionamiento del Gato y el Acceso a la Tapa
El gato del remolque suele ser el componente con mayor probabilidad de interferir con el almacenamiento en la lanza.
Pero el espacio relevante no es solo el diámetro exterior de su tubo.
El conjunto completo ocupa una envolvente de funcionamiento mayor.

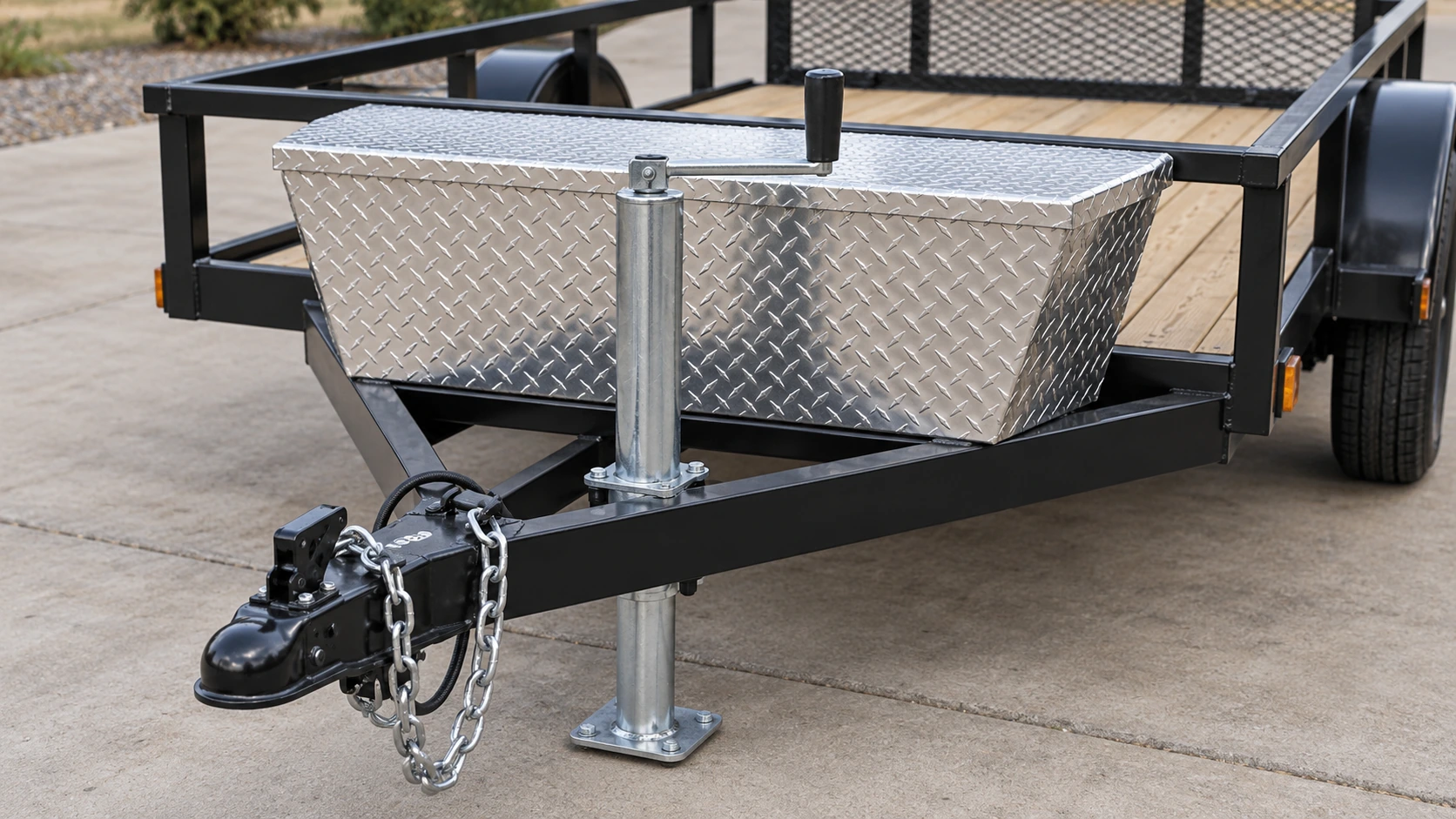

Gato fijo central en A
Un gato central fijo puede atravesar verticalmente el centro del espacio disponible.
Si la manivela está arriba, necesita suficiente holgura para girar.
Una caja situada muy cerca detrás del gato puede interferir con:
- giro de la manivela;
- acceso de la mano del operador;
- extracción del gato;
- acceso para mantenimiento.
Una caja que queda a unos milímetros del tubo no es necesariamente compatible.
Gato de manivela lateral
En este gato, la manivela trabaja lateralmente.
La empuñadura giratoria puede acercarse a la pared frontal o a la esquina de la caja.
Mida todo el recorrido de la manivela, no solo la posición del eje.
Gato giratorio
Un gato giratorio tiene dos necesidades distintas de espacio:
- La posición desplegada de funcionamiento.
- El recorrido de giro y la posición recogida.
El cuerpo, la rueda o el pie debe alcanzar la orientación recogida prevista por el fabricante y bloquearse correctamente.
Una caja puede despejar el gato vertical y bloquear su giro.
Por eso, hay que registrar la configuración del gato antes de elegir la caja.
| Configuración del gato | Holgura que debe verificarse |
|---|---|
| Central en A con manivela superior | Cuerpo, giro superior y acceso de la mano |
| Fijo con manivela lateral | Arco lateral y acceso para operar |
| Lateral giratorio | Posición desplegada, recorrido completo, posición recogida y acceso al bloqueo |
| Disposición de gato desmontable | Recorrido aprobado de extracción y holgura de las piezas que permanecen |
No considere sustituir o desplazar el gato una solución automática a un problema de ajuste de la caja.
Cualquier traslado propuesto debe cumplir por separado los requisitos de montaje de los fabricantes del remolque y del componente.
La Tapa Necesita Más Espacio que la Caja Cerrada
El siguiente error es medir la caja solo cuando está cerrada.
Puede caber físicamente en la lanza y resultar casi imposible de utilizar.
Considere una caja de apertura superior instalada inmediatamente delante de un panel frontal.
La tapa cerrada puede dejar libre ese panel.
Pero al abrirse, su borde posterior o la bisagra puede entrar en el espacio del panel.
El mismo problema puede producirse con:
- ruedas de repuesto;
- bastidores delanteros;
- manivelas del gato;
- equipos de batería;
- otros accesorios del remolque.

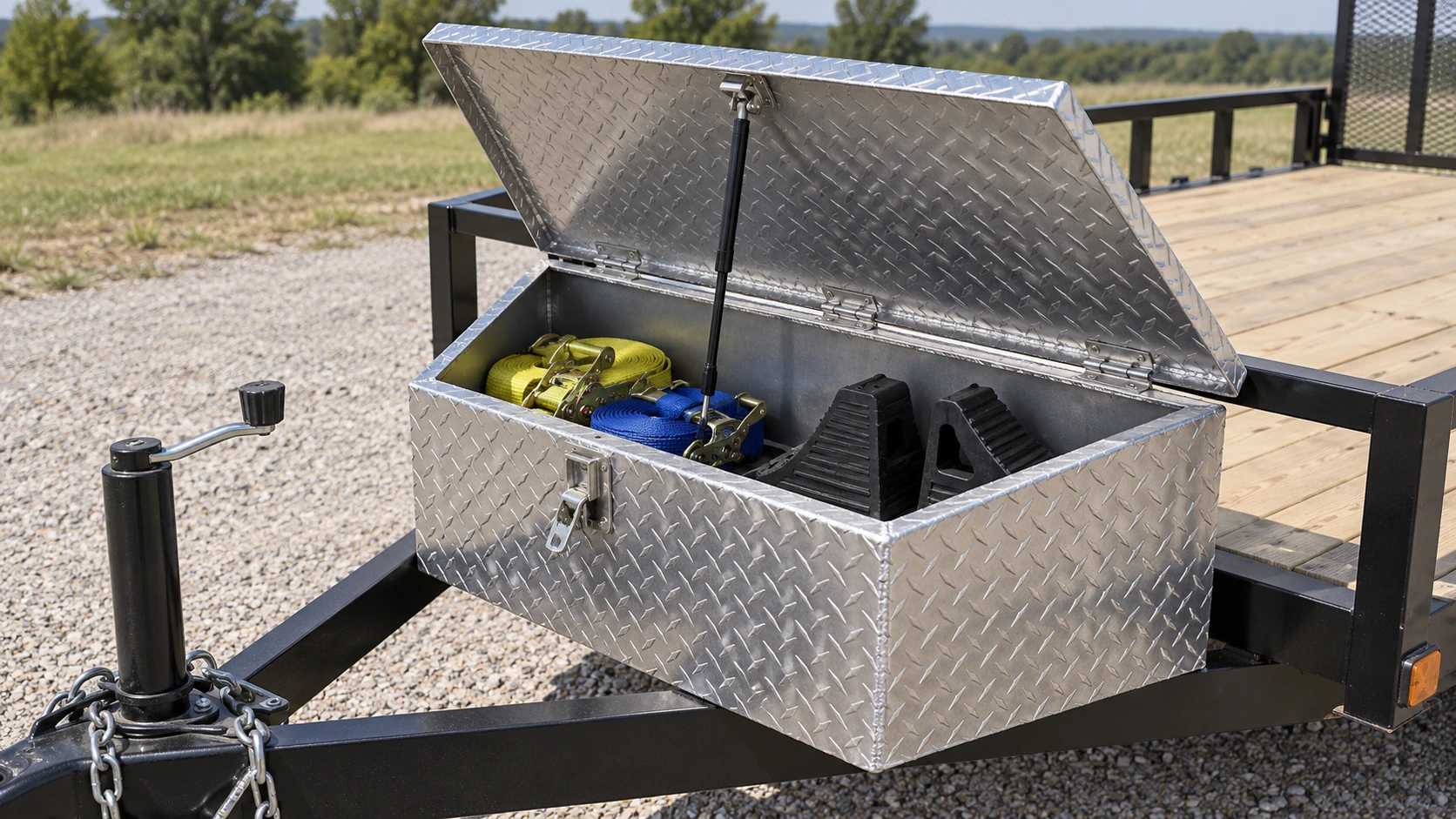

La GDA006 tiene una tapa superior sostenida por un amortiguador de gas.
La altura publicada de 460 mm del producto cerrado no establece el espacio necesario para abrir la tapa.
Antes de comprar, confirme:
E — Altura de la caja cerrada
La altura total instalada en su condición normal cerrada.
F — Envolvente de la tapa abierta
La altura máxima y el movimiento hacia delante o atrás durante la apertura.
G — Acceso de funcionamiento
El espacio necesario para abrir la tapa, alcanzar el contenido y operar el pestillo.
El ángulo aprobado y la trayectoria de apertura deben proceder del plano del fabricante, de una muestra física o de una simulación de instalación verificada.
No suponga que todas las cajas abren con el mismo ángulo.
Compruebe el acceso a la cerradura y al pestillo
Un pestillo empotrado reduce cuánto sobresalen las piezas de la cara de la caja.
No garantiza que sean accesibles.
Por ejemplo, colocar la caja demasiado cerca del gato central puede dificultar:
- introducir la llave;
- accionar el pestillo;
- levantar la tapa.
Esto importa especialmente si se espera acceder a la caja con el remolque todavía conectado al vehículo.
Una caja que no puede abrirse en su posición normal de uso incumple el requisito de almacenamiento, aunque quepa en el bastidor.

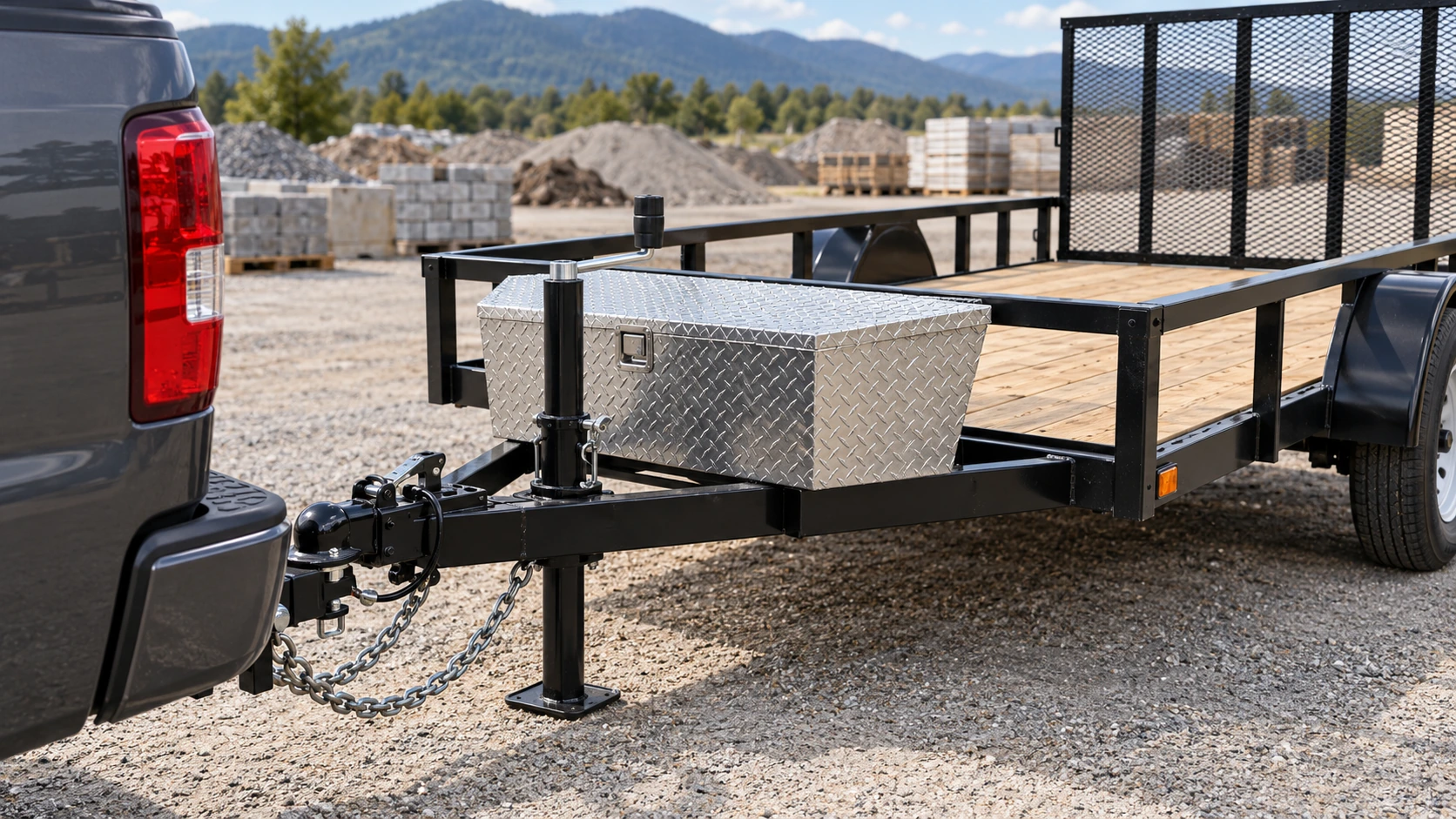

Proteja las Holguras de Giro y del Enganche
La lanza no permanece inmóvil respecto al vehículo tractor.
Durante un giro, vehículo y remolque rotan alrededor de la conexión del enganche.
Las esquinas traseras del vehículo se desplazan respecto a la lanza, y una caja próxima al acoplador puede entrar en la envolvente de giro del vehículo.
Este riesgo depende de:
- distancia de la bola del enganche a la caja;
- anchura máxima de la caja;
- forma de las esquinas;
- voladizo trasero del vehículo;
- configuración del portón;
- prolongación u otros componentes de enganche aprobados;
- intervalo previsto de articulación.
Una caja trapezoidal puede eliminar volumen en las esquinas frente a una rectangular de anchura máxima similar.
Pero eso no demuestra una ventaja universal de holgura ni garantiza compatibilidad con un vehículo concreto.
Mida la aproximación mínima
Para la combinación prevista, determine la distancia entre la caja y el vehículo en todo el intervalo esperado de articulación.
Una medición en línea recta con el remolque directamente detrás del vehículo no basta.
La situación decisiva puede aparecer durante:
- giros cerrados hacia delante;
- marcha atrás;
- maniobras de entrada;
- estacionamiento;
- articulación lenta sobre terreno irregular.
En proyectos OEM puede evaluarse mediante la geometría del enganche y los planos dimensionales.
En un remolque existente, una evaluación física apropiada puede identificar los componentes limitantes. No obstante, no se debe conducir deliberadamente hasta una articulación extrema no verificada solo para descubrir el punto de choque.
Si la caja interfiere con el vehículo en las maniobras necesarias, rechace esa posición o configuración.
No suponga que el conductor siempre podrá evitar la interferencia girando menos.
No Bloquee el Enganche ni los Equipos de Seguridad
La caja también debe coexistir con los equipos de remolcado ya instalados en la lanza.
Un ejemplo especialmente importante es el enganche de distribución de peso.
En la conversación de r/towing [3], la caja existente ocupaba el espacio necesario para los soportes del enganche en el bastidor.
El problema no era que la caja no cupiera en la lanza.
Era que caja y enganche competían por la misma zona del bastidor.
Esta diferencia tiene una consecuencia importante para la compra.
Antes de especificar la caja, identifique los componentes que necesitan una posición definida en los largueros.
Pueden incluir:
- soportes de distribución de peso;
- equipos de control de balanceo;
- soportes del gato;
- montaje del interruptor de frenado por desacoplamiento;
- conexiones de las cadenas de seguridad;
- cableado eléctrico y de frenos;
- otros componentes de enganche especificados por el fabricante.
Algunas posiciones están controladas por las instrucciones de instalación del fabricante.
No deben cambiarse solo para hacer sitio a la caja.
No corte, perfore ni desplace elementos de remolcado con capacidad nominal sin la aprobación del fabricante correspondiente.
Al seleccionar la caja, marque estas áreas como zonas reservadas de instalación antes de comparar candidatos.
Verifique el Apoyo Antes de Instalar
Hasta aquí, la selección se ha centrado en el ajuste geométrico.
Una caja puede superar todas las comprobaciones de holgura y seguir siendo inadecuada para instalar.
La razón es sencilla:
Espacio disponible no equivale a una estructura de montaje aprobada.
La lanza en A tiene dos miembros principales convergentes hacia el acoplador.
Según el diseño, puede haber o no un travesaño o plataforma de apoyo adecuada en la posición prevista.
La caja puede parecer que cruza correctamente los largueros, pero tener poco o ningún apoyo aprobado bajo sus zonas de fijación.
Por qué importa el apoyo del fondo
La caja debe soportar más que su propio peso vacío.
Cuando está llena, la carga pasa por el fondo, los elementos de montaje y la estructura de apoyo.
La fijación también debe resistir el movimiento durante el transporte.
Por tanto, el montaje debe considerar:
- masa esperada de la caja cargada;
- superficie apoyada del fondo;
- ubicación de las fijaciones;
- carga local sobre el piso;
- resistencia del bastidor y de los soportes;
- movimiento y vibración;
- espacio para fijaciones y refuerzos.
Una caja grande de aluminio no puede necesariamente cruzar un vano amplio sin apoyo solo porque sus paredes externas sean rígidas.
Igualmente, un montaje válido para un accesorio ligero puede ser inadecuado para una caja llena de herramientas pesadas de acero.
¿Pueden Usarse Pernos en U?
Algunos sistemas de cajas utilizan pernos en U o montajes mediante abrazaderas.
Otros usan tornillos, pernos o soportes especificados por el fabricante.
El método correcto depende de la caja, el perfil del bastidor y el diseño de instalación aprobado.
En una conversación de r/Tools sobre montaje de cajas [4], un propietario preguntaba si perforar la lanza podía debilitarla. Otros proponían pernos en U y placas de respaldo como alternativas posibles.
Esas sugerencias muestran una preocupación habitual, pero no son una aprobación de ingeniería para un remolque concreto. No copie recomendaciones de foros sobre fijaciones recuperadas, soldadura o alteraciones no aprobadas del bastidor.
Un montaje con abrazaderas sigue requiriendo verificar:
- compatibilidad con la sección del bastidor;
- tamaño de la abrazadera;
- aplastamiento o deformación local;
- geometría de la placa de apoyo;
- especificación de las fijaciones;
- carga prevista;
- retención necesaria.
La presencia de un perno en U no hace automáticamente que una instalación sea estructuralmente adecuada.
¿Y Perforar el Bastidor?
Aquí las instrucciones genéricas pueden resultar engañosas.
Algunos manuales de cajas describen expresamente montajes con perforaciones.
Por ejemplo, las instrucciones de etrailer para cajas en A [5], destinadas a modelos concretos, explican una fijación en varios puntos y recomiendan que la realice un técnico cualificado.
Esa instrucción se aplica a los productos y usos cubiertos por ese manual.
No autoriza perforar cualquier bastidor en cualquier lugar.
Otro remolque puede tener una sección, método de fabricación o diseño estructural diferente.
Por tanto:
No suponga que perforar sea siempre aceptable ni siempre esté prohibido. Verifique el bastidor concreto y la fijación aprobada.
Si se necesitan nuevos agujeros, soldadura o cambios estructurales, obtenga la aprobación pertinente o una evaluación cualificada apropiada.
Para compradores OEM, conviene definir la estructura de montaje durante el diseño del remolque.
Combine Espacio Interior y Carga Vertical
El ajuste exterior no equivale a almacenamiento utilizable.
Una caja trapezoidal puede ofrecer una parte trasera ancha que se estrecha hacia el acoplador.
Esa forma afecta a los objetos que pueden guardarse.
Por ejemplo, el comprador puede querer llevar:
- cinchas largas de recuperación;
- calzos de rueda;
- un gato portátil;
- un maletín de herramientas;
- pequeñas piezas de recambio.
La pregunta no es simplemente si hay suficiente volumen total.
Es si esos objetos pasan por la apertura de la tapa y caben en la geometría interior útil.
Mida primero el objeto más grande
Identifique el objeto más grande o más difícil de acomodar.
Registre:
- longitud;
- anchura;
- altura;
- orientación prevista.
Compare esas medidas con:
H — Anchura interior trasera
I — Anchura interior delantera
J — Profundidad interior
K — Altura interior utilizable
L — Dimensiones libres de la apertura de la tapa
Las dimensiones internas deben descontar obstáculos como:
- amortiguadores de gas;
- bisagras;
- mecanismos del pestillo;
- refuerzos;
- fijaciones de montaje.
Un volumen elevado no garantiza que un maletín rectangular quepa en una caja trapezoidal.
Una apertura estrecha también puede impedir introducir un objeto grande aunque exista volumen suficiente dentro.
Dimensiones interiores de la GOODIN GDA006
GOODIN publica el tamaño exterior máximo de la GDA006, pero su página no ofrece un plano interior completo ni una capacidad máxima publicada para el contenido.
Por eso, el comprador OEM debe solicitar:
- dimensiones interiores libres;
- anchuras interiores delantera y trasera;
- altura interior mínima;
- espacio libre de la apertura;
- obstáculos internos;
- capacidad permitida para contenido/carga.
Deben confirmarse antes de elegir la caja para un inventario concreto.
No estime la capacidad útil solo por la envolvente exterior.
La Caja Cargada Cambia la Carga Vertical
La caja hace más que ocupar espacio.
Añade peso en una posición específica del remolque.
Como estas cajas suelen instalarse delante del grupo de ejes, su masa afecta al reparto de peso.
GOODIN publica un peso neto vacío de 9.15 kg para la GDA006.
Es solo el punto de partida.
El sistema instalado también incluye:
- soportes;
- fijaciones;
- accesorios internos;
- herramientas almacenadas;
- otros objetos.
Suponga que el propietario guarda cinchas pesadas con trinquete, vasos, cadenas y equipos.
La masa cargada puede ser mucho mayor que la masa de la caja vacía.
El efecto real sobre el enganche depende de la masa y su posición respecto al grupo de ejes.
No debe suponerse que cada kilogramo en la caja añade exactamente un kilogramo al enganche.
Compruebe la carga vertical con el remolque cargado
La guía oficial de CURT para medir la carga vertical [7] explica que esta cambia con la posición de la carga respecto al eje.
Describe medir la fuerza real hacia abajo en el punto de acoplamiento, en lugar de usar únicamente estimaciones.
En remolques convencionales acoplados detrás del vehículo, aproximadamente un 10–15% del peso total cargado se usa como orientación general. Sin embargo, el requisito adecuado debe seguir las instrucciones concretas de los fabricantes del remolque, vehículo y enganche.
El requisito importante al elegir la caja es:
Medir o verificar la carga vertical cargada después de incluir la caja y el contenido previsto.
Compruebe también los límites aplicables de:
- peso bruto máximo del remolque, o GVWR;
- capacidades de ejes y neumáticos;
- carga útil restante;
- carga vertical nominal del enganche;
- límites del vehículo tractor;
- estructura de la lanza y montaje de la caja.
Deben cumplirse todos los límites aplicables. Compare magnitudes equivalentes: GVWR, capacidad de eje, carga vertical y capacidad del contenido no son valores intercambiables.
Volumen de almacenamiento y capacidad de carga son diferentes
Una caja puede tener volumen suficiente para todo el equipo deseado.
Eso no demuestra que el piso y el montaje soporten la masa resultante.
Una caja pensada para cinchas ligeras puede no ser adecuada para una carga concentrada de herrajes pesados, salvo que el fabricante aporte una especificación de carga suficiente.
La capacidad máxima de contenido de la GDA006 debe confirmarse, no inferirse por el aluminio o el tamaño exterior.
Ejemplo de Ajuste y Ficha de Compra
Considere un remolque utilitario hipotético de 5 × 10 ft.
El propietario quiere una caja para:
- cinchas;
- calzos de rueda;
- un pequeño juego de herramientas;
- accesorios de recambio para remolcado.
Tiene un gato central en A y poco espacio entre el acoplador y la plataforma.
El comprador encuentra la GDA006, con envolvente publicada de 830 × 490 × 460 mm.
A primera vista, parece un candidato razonable.
Pero la selección correcta funciona así:
| Paso | Hallazgo del comprador | Decisión |
|---|---|---|
| Espacio general | Anchura máxima de 830 mm parece compatible con la zona disponible | Continuar; todavía no aprobada |
| Convergencia de la lanza | Faltan anchuras reales delantera y trasera de la base | Solicitar plano |
| Base de montaje | Dos largueros convergentes, sin fijación confirmada | Exigir aprobación del montaje |
| Holgura del gato | Gato central próximo al frente previsto | Medir toda la envolvente de la manivela |
| Acceso a la tapa | Panel cercano detrás de la caja | Confirmar recorrido de apertura |
| Holgura de giro | Esquinas del vehículo se acercan en giros cerrados | Comprobar articulación |
| Espacio interior | Maletín mayor aún no comparado con el interior | Solicitar dimensiones útiles |
| Peso cargado | Peso de caja conocido; peso de herramientas sin definir | Definir carga y comprobar carga vertical |
El producto no está rechazado.
Pero tampoco aprobado.
La información ausente es precisamente lo que hay que resolver antes del pedido.
Cuándo conviene una caja más pequeña
Si una caja no despeja el gato, acoplador o giro en una posición aprobada, elegir otra más pequeña o de forma diferente puede ser la decisión correcta.
Más almacenamiento no es automáticamente mejor.
Una caja menor que conserve las funciones del remolque resulta más adecuada que una grande que obligue a comprometer equipos esenciales.
Cuándo funciona otra posición de montaje
A veces la caja es adecuada en dimensiones, pero la posición propuesta no.
Si el remolque dispone de otro lugar aprobado con apoyo y holguras suficientes, recolocarla puede resolver el problema.
Pero cambiar la posición modifica la geometría y posiblemente el reparto de carga: hay que repetir toda la comprobación.
Cuándo hace falta otra estructura de montaje
Si la caja solo encaja atravesando una zona sin apoyo o mediante una modificación no aprobada, ya no se trata de simple dimensionamiento.
El comprador debe obtener una solución aprobada de soporte o montaje, elegir otra configuración o solicitar la evaluación de personal cualificado.
No convierta la compra de almacenamiento en una modificación estructural improvisada.
Tabla de Dimensiones y Compatibilidad
La siguiente tabla puede utilizarse como ficha principal de compra.
| Dimensión o requisito | Qué medir en el remolque | Qué pedir al proveedor | Rechazar o reevaluar si… |
|---|---|---|---|
| Separación delantera en A | Separación en el frente previsto de la caja | Anchura delantera de la base | Caja no ocupa zona aprobada |
| Separación trasera en A | Separación en el extremo trasero previsto | Anchura trasera de la base | Base incompatible con largueros |
| Ángulo de largueros | Ángulo real comprendido | Conicidad y geometría de montaje | Forma impide posición o apoyo correctos |
| Espacio longitudinal | Zona útil entre acoplador y carrocería | Profundidad exterior y montaje | Zona necesaria de enganche/accesorios queda bloqueada |
| Interfaz de montaje | Secciones, travesaños y superficies | Base, agujeros y montajes aprobados | No hay fijación estructural adecuada |
| Altura de caja | Espacio vertical disponible instalada | Altura cerrada | Interfiere con equipos cercanos |
| Apertura de tapa | Espacio superior y posterior | Recorrido y ángulo | Tapa no abre suficientemente |
| Holgura de gato | Envolvente de manivela, cuerpo y giro | Geometría externa completa | Gato no opera o recoge |
| Holgura de giro | Articulación vehículo/remolque | Posición de esquinas instalada | Hay choque en maniobra necesaria |
| Elementos de enganche | Zonas reservadas de soportes y acoplador | Posición y voladizos de caja | Equipo nominal no puede instalarse correctamente |
| Almacenamiento interior | Dimensiones y masa del contenido | Forma útil y apertura | Objetos necesarios no caben |
| Carga vertical cargada | Configuración actual y propuesta cargadas | Masa vacía y límite de contenido | Se superan límites aplicables |
| Protección exterior | Exposición y necesidades de almacenamiento | Sellado, pestillo y gestión del agua | Protección insuficiente para el contenido |
Un producto no debe recibir aprobación final por superar una sola dimensión.
Geometría exterior, funcionamiento, apoyo de montaje y configuración cargada deben ser aceptables conjuntamente.
Protección Exterior y Requisitos OEM
Son requisitos legítimos, pero deben venir después de confirmar que la caja puede instalarse correctamente.
El comprador de 2026 en r/towing quería expresamente cierre con llave y resistencia razonable al agua.
Son necesidades habituales en remolques utilitarios abiertos.
Sin embargo, conviene distinguir entre:
- caja con tapa;
- caja con junta contra la intemperie;
- caja con resistencia al agua documentada;
- caja con pestillo bloqueable;
- caja con clasificación definida de seguridad o resistencia al robo.
Estas descripciones no son intercambiables.
La GDA006, por ejemplo, tiene un pestillo visible empotrado con cerradura.
Pero la especificación pública no establece una clasificación formal de impermeabilidad o protección contra ingreso.
El proveedor debe confirmar la junta de la tapa, el drenaje o la gestión del agua y las condiciones de exposición exigidas.
Asimismo, un pestillo accionado por llave acredita una función de cierre, no una resistencia al robo cuantificada.
Si se guardan electrónicos o herramientas sensibles a la humedad, esos detalles pueden convertirse en criterios importantes de rechazo.
OEM y Distribuidores Necesitan Más que un Tamaño Nominal
Un distribuidor puede solicitar inicialmente:
«Caja para lanza de 33 pulgadas».
Es útil para clasificar el mercado.
No es una especificación OEM completa.
El programa de producto debe establecer:
Interfaz del remolque
- ángulo en A y separación de largueros;
- zona útil de instalación;
- superficies de montaje;
- holguras reservadas a equipos.
Geometría de la caja
- dimensiones exteriores;
- anchuras delantera y trasera;
- base de apoyo;
- disposición de agujeros o soportes;
- envolvente de apertura;
- dimensiones interiores útiles.
Requisitos de almacenamiento
- contenido previsto;
- masa máxima del contenido cargado;
- especificación de cerradura y llaves;
- resistencia al agua requerida.
Compatibilidad del remolque
- tipo y posición del gato;
- acceso al acoplador y cadenas;
- posiciones de soportes del enganche;
- envolvente de giro;
- variación admisible de carga vertical.
Información de aprobación
- revisión del plano;
- método de montaje;
- especificación de fijaciones y soportes;
- límite de carga del contenido;
- confirmación para la plataforma prevista.
Para distribuidores que almacenan una caja para distintos remolques, es especialmente importante no anunciar compatibilidad universal solo por su anchura máxima.
Distintas lanzas en A pueden requerir diferentes kits de montaje o tamaños.
Visión GOODIN y Comprobación Final
Para una caja de lanza, la medida de compra más valiosa no es necesariamente su anchura exterior máxima.
Es la combinación de:
espacio útil + base real + holguras necesarias + masa cargada permitida
La GOODIN GDA006 ilustra esta diferencia.
Su envolvente de 830 × 490 × 460 mm ofrece un punto de partida para elegir una caja trapezoidal.
Pero no determina el apoyo inferior, toda la apertura de la tapa ni la holgura de giro disponible.
Eso debe confirmarse en el remolque real.
Antes de hacer el pedido, hay que responder cuatro preguntas:
1. ¿Cabrá físicamente la caja?
La geometría de la lanza y la envolvente completa deben ser compatibles.
2. ¿Seguirá siendo utilizable?
Tapa, cerradura y contenido deben ser accesibles sin interferir con el gato u otros equipos.
3. ¿Puede montarse correctamente?
La fijación prevista debe cumplir los requisitos de ambos fabricantes.
4. ¿El remolque cargado seguirá dentro de sus límites?
La caja y su contenido reales deben incluirse en la evaluación del peso y la carga vertical.
Si alguna respuesta es no, una caja más grande no es la solución.
La respuesta puede ser:
- una caja menor;
- otra base trapezoidal;
- una caja más baja;
- otra posición aprobada;
- un soporte bien diseñado;
- u otro lugar de almacenamiento.
Así se obtiene la regla principal:
La caja debe dimensionarse según la envolvente operativa y estructural disponible del remolque, no según el hueco que parece más grande en una fotografía.
La caja correcta hace más que contener las herramientas previstas.
Permite que el remolque siga funcionando como fue diseñado.
Para la GDA006, solicite cuatro elementos antes de una aprobación definitiva: plano de la base con anchuras delantera/trasera y fijaciones permitidas; plano interior completo con extremos trapezoidales y espacio del amortiguador de gas; apoyos, fijaciones y conexión aprobados; y masa nominal del contenido para el piso y la caja completa. Hasta confirmarlos, es una selección preliminar, no un ejemplo de aplicación validado.
Para consultar dimensiones, consulte las cajas GOODIN y contacte con GOODIN con la geometría medida del remolque y el contenido previsto.
Comprobación Final Antes de Comprar
Antes de aprobar la caja, confirme:
- ¿Se han medido las separaciones delantera y trasera?
- ¿Se conoce el ángulo entre largueros?
- ¿El plano muestra la base real y sus anchuras delantera/trasera?
- ¿Hay espacio longitudinal sin bloquear el acoplador o el enganche?
- ¿El gato puede operar y recogerse en todo su recorrido previsto?
- ¿La tapa abre suficientemente sin tocar otros equipos?
- ¿El pestillo es accesible y funciona normalmente?
- ¿La caja despeja el vehículo en toda la articulación necesaria?
- ¿El apoyo inferior y la fijación son adecuados para la carga prevista?
- ¿Las modificaciones propuestas tienen aprobación adecuada?
- ¿El contenido cabe dentro y pasa por la apertura?
- ¿Se ha confirmado la capacidad necesaria para el contenido?
- ¿Se incluyeron caja, soportes y contenido en la evaluación cargada?
- ¿La carga vertical y demás límites permanecen dentro de lo permitido?
- ¿Sellado y cierre son adecuados al entorno de almacenamiento?
Si se superan estas comprobaciones, puede especificarse la caja con confianza.
Si no, sus dimensiones anunciadas siguen siendo solo una selección preliminar.
Fuentes y Lecturas Complementarias
Los foros ilustran problemas de compra, no aprueban soluciones de ingeniería. Las instrucciones de fabricantes solo se aplican a los productos indicados. Las imágenes por IA son conceptos genéricos, no fotos de la GDA006, planos de producción acotados ni montajes aprobados.
- GOODIN — Caja de Aluminio para Lanza GDA006
- Reddit / r/towing — Recomendaciones de Caja para Lanza
- Reddit / r/towing — Caja que Interfiere con Soportes de Distribución de Peso
- Reddit / r/Tools — Montaje de Caja en la Lanza del Remolque
- etrailer — Instrucciones de Instalación de Caja de Aluminio — LIT-00714
- etrailer — Especificaciones de Caja en A de Aluminio e44VV
- CURT — Cómo Medir la Carga Vertical en el Enganche
Caja bajo la carrocería o en la lanza: ¿dónde debe llevar sus herramientas un remolque de trabajo?
Recorrido vs. altura de trabajo del gato para remolque: cómo elegir uno que realmente alcance el enganche
Artículo relacionado
