Caixa sob a carroceria ou na lança: onde um reboque de trabalho deve levar suas ferramentas?
Guia de posição da caixa
Um prestador de serviços precisa de mais espaço para ferramentas em seu reboque de trabalho.
O reboque já transporta equipamentos, materiais e dispositivos de amarração. Uma caixa dedicada manteria os itens menores organizados, mas a lança dianteira em A está ocupada pelo macaco e pelos componentes do engate.
Ao olhar embaixo do reboque, o profissional percebe um espaço desocupado ao lado do chassi.
Por que não instalar ali uma caixa de ferramentas sob a carroceria?
Parece uma solução simples. A caixa deixaria de disputar espaço com o macaco do reboque, e a plataforma de carga continuaria disponível para equipamentos.
Mas o espaço sob um reboque tem limitações diferentes das existentes acima da lança.
Uma caixa instalada sob o chassi pode reduzir a distância ao solo, interferir no movimento da suspensão ou deixar a porta perto demais do chão para um acesso conveniente. Também exige uma estrutura de fixação capaz de sustentar a caixa completamente carregada durante o transporte.
Uma caixa na lança também envolve compromissos. Pode ser mais fácil de alcançar, mas ocupa a região do engate e acrescenta peso na parte dianteira do reboque.
Nenhuma das posições é automaticamente melhor.
Em uma discussão entre prestadores de serviços [5], um profissional de alvenaria descreveu o transporte de andaimes, ferramentas e materiais em um único reboque, buscando organização e acesso sem precisar descarregar outras cargas primeiro.
Uma discussão separada sobre fixação de caixas em reboques [6] apresentou outra preocupação: o proprietário havia comprado uma caixa para a lança, mas não sabia como fixá-la sem fazer alterações indesejadas no chassi.
Reboques comerciais com saias laterais trazem uma pergunta adicional: é possível instalar uma caixa sob a estrutura existente sem interferir nas saias nem danificar elementos que suportam carga? A proposta exige apoio e folgas verificados; o espaço vazio sob a carroceria, por si só, não aprova a instalação. [3]
Essas conversas revelam uma questão de compra que o catálogo de caixas não resolve sozinho.
Onde as ferramentas devem ficar, e que tipo de caixa essa posição realmente consegue suportar?
Para um reboque de trabalho, a resposta depende de quatro requisitos interligados:
- acesso durante a jornada de trabalho;
- espaço disponível para instalação e operação;
- distribuição de peso com a caixa carregada;
- estrutura de fixação verificada.
A configuração correta deve atender aos quatro.
Orientação para escolher a posição, não aprovação de instalação. Verifique todo o espaço de operação, a massa carregada e o suporte no reboque. A classificação como caixa para caminhão não confirma compatibilidade com reboques nem capacidade de carga do conteúdo.

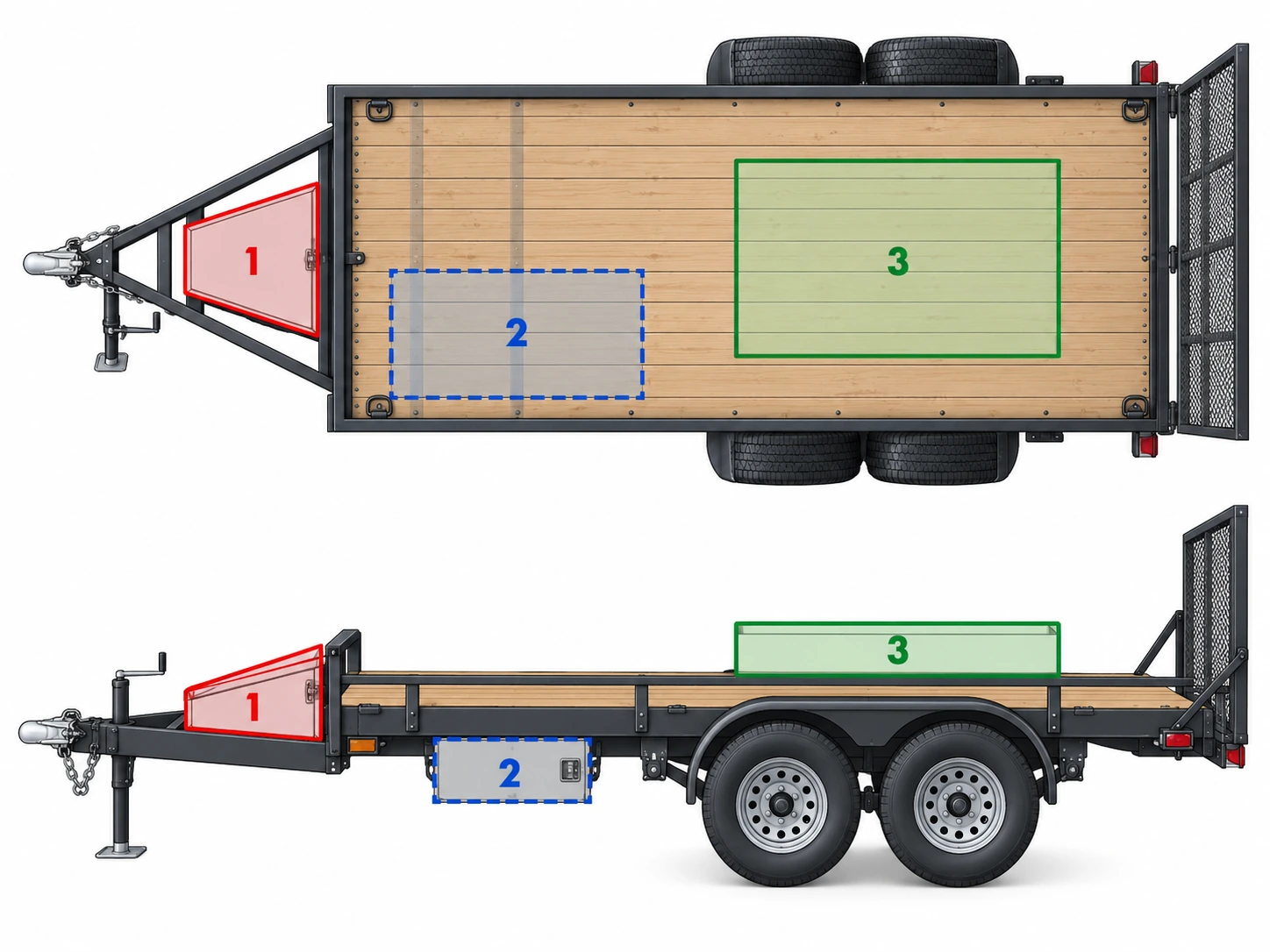

Compare três configurações de armazenamento
Antes de analisar medidas individuais, divida as opções em três categorias de instalação.
1. Caixa para a lança em A
Uma caixa afunilada é instalada na região dianteira da lança, normalmente entre ou acima das longarinas convergentes do chassi em A, usando um arranjo de apoio aprovado.
Essa configuração aproveita um espaço fora da plataforma principal de carga.
Pode funcionar bem para cintas de amarração, calços de rodas, ferramentas manuais e equipamentos usados na preparação ou na fixação da carga do reboque.
Sua principal limitação é a disputa de espaço com os componentes existentes da lança e do engate.
2. Caixa sob a carroceria
A caixa é transportada abaixo da plataforma ou da carroceria do reboque, normalmente apoiada por um sistema de suportes conectado a uma estrutura adequada.
Dependendo da construção do reboque, isso pode preservar tanto a região dianteira da lança quanto a plataforma de carga.

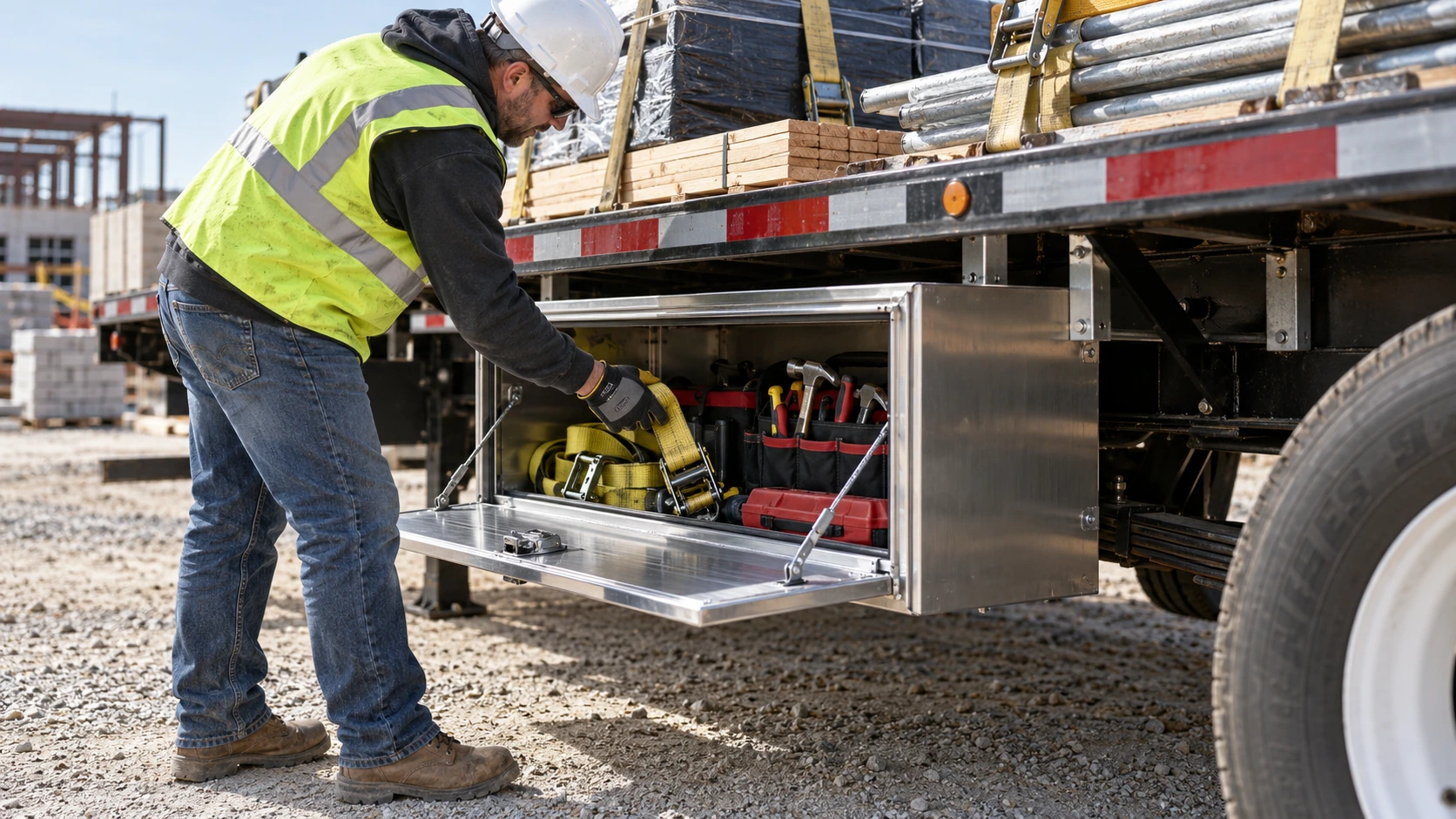

Também pode proporcionar acesso lateral a equipamentos usados com frequência em um reboque comercial de trabalho.
Porém, sua utilidade depende muito da disposição do chassi, da altura de rodagem, das folgas da suspensão e do funcionamento da porta.
3. Caixa na plataforma, na lateral ou em outra posição aprovada
Alguns reboques podem receber uma caixa na plataforma, em uma estrutura lateral aprovada ou em outra posição de armazenamento projetada para essa finalidade.
Essa alternativa pode ser adequada quando nem a lança nem a parte inferior oferecem um envelope de instalação satisfatório.
Uma caixa retangular ou de perfil baixo pode apresentar uma geometria de acesso e armazenamento diferente da caixa afunilada para lança em A.
Mas nem toda caixa para caminhão é automaticamente adequada para fixação em uma longarina ou na plataforma de um reboque.
A aplicação e o método de fixação pretendidos ainda precisam ser verificados.
Comparação inicial das configurações
| Fator de seleção | Caixa na lança em A | Caixa sob a carroceria | Outra caixa aprovada na plataforma/lateral |
|---|---|---|---|
| Principal vantagem | Aproveita a lança dianteira | Preserva a lança e a plataforma de carga | Posicionamento flexível em estruturas adequadas |
| Acesso típico | Pela frente ou pela lateral da lança | Pela lateral ou por baixo da plataforma | Depende da posição e da tampa/porta |
| Principal risco de interferência | Macaco, acoplador, componentes do engate e espaço para curvas | Pneus, suspensão, solo, rampas e equipamentos laterais | Carga, portões, pontos de amarração e carregamento |
| Folga a verificar | Envelope da tampa e do engate | Distância ao solo e abertura da porta | Envelope de carga, carregamento e acesso |
| Distribuição de peso | Massa acrescentada à frente do conjunto de eixos | Depende da posição longitudinal e lateral | Depende da posição de instalação |
| Requisito estrutural | Apoio e fixação aprovados na lança | Suportes de suspensão da caixa e caminho de carga verificados | Plataforma, longarina ou estrutura de montagem verificadas |
| Motivo típico de rejeição | Lança ocupada ou estruturalmente inadequada | Folga insuficiente ou ausência de apoio aprovado | Interferência no trabalho ou fixação inadequada |
Use a tabela para filtrar posições, não para estabelecer um ranking das caixas.
A escolha correta depende do ciclo de trabalho e da construção do reboque.
Deixe o acesso diário orientar a posição
Uma posição pode ser estruturalmente adequada e ainda assim inconveniente no uso diário.
Prestadores de serviços não acessam todas as ferramentas com a mesma frequência.
Alguns itens são necessários sempre que o reboque é carregado ou descarregado.
Outros só são utilizados ao reparar equipamentos ou enfrentar um problema inesperado.
Antes de especificar a posição da caixa, separe o conteúdo previsto em três grupos.
Ferramentas de uso frequente
Podem incluir:
- cintas com catraca;
- ferramentas manuais usadas regularmente;
- luvas;
- pequenos acessórios de equipamentos;
- itens de manutenção rotineira.
Para esses itens, a facilidade de acesso costuma importar mais que o volume máximo de armazenamento.
Uma caixa que exige ajoelhar ao lado do reboque várias vezes por dia pode ser menos conveniente que uma caixa menor em uma altura confortável de trabalho.
Por outro lado, uma caixa inferior corretamente posicionada, com uma porta lateral adequada, pode proporcionar ótimo acesso em um reboque de plataforma maior.
A decisão deve considerar a altura real instalada e o acesso do operador, não apenas a expressão “sob a carroceria”.
Equipamentos de carregamento e reboque
Alguns equipamentos normalmente são necessários na frente do reboque:
- acessórios de segurança relacionados ao reboque;
- calços;
- equipamentos de amarração;
- pequenos materiais de manutenção.
A caixa na lança pode ser conveniente porque o operador já trabalha perto do acoplador e do macaco ao engatar e preparar o carregamento.
Mas essa vantagem desaparece se a caixa bloquear os próprios equipamentos de reboque que deveria auxiliar.
Equipamentos volumosos ou usados com menor frequência
Ferramentas sobressalentes, peças de reposição e equipamentos dispensáveis em algumas paradas podem tolerar uma posição de acesso menos conveniente.
Podem ser bons candidatos a um armazenamento separado, desde que a caixa instalada seja aprovada para seu peso e suas dimensões.
Portanto, a primeira decisão de compra deve ser:
O que precisa estar acessível, com que frequência e por qual lado do reboque?
Somente depois disso deve ser definida a posição da caixa.
Acesso lateral ou superior: qual combina com o trabalho?
A direção da porta e do acesso pode ser mais importante que o volume de armazenamento anunciado.
Considere um profissional que transporta ferramentas manuais e consumíveis.
Uma caixa dianteira pode proporcionar acesso superior conveniente com o reboque parado.
Mas, se o trabalhador normalmente se aproxima por um dos lados, uma caixa inferior de acesso lateral corretamente instalada pode reduzir deslocamentos desnecessários ao redor do reboque.
Por outro lado, a caixa inferior pode ser inconveniente quando o reboque costuma estacionar junto a paredes, cercas, equipamentos ou outros veículos.
Nessas situações, sua porta lateral pode não ter espaço suficiente para abrir.
A seleção deve considerar o ambiente real do trabalho.
| Pergunta sobre acesso | Por que importa |
|---|---|
| Por qual lado os trabalhadores normalmente chegam? | Define se o acesso lateral é prático |
| O reboque costuma estacionar junto a paredes ou equipamentos? | Pode bloquear portas que abrem para fora |
| Com que frequência a caixa é aberta? | Uso frequente aumenta a importância da altura de trabalho |
| Qual é o tamanho dos objetos armazenados? | Define a abertura livre necessária |
| O reboque estará carregado durante o acesso à caixa? | Carga e equipamentos podem afetar o acesso |
| A porta pode permanecer aberta com segurança? | Afeta a retirada segura e prática das ferramentas |
| É possível alcançar fechaduras e fechos? | Evita que uma caixa aparentemente utilizável seja inconveniente |
O melhor desenho de porta é aquele que funciona na posição instalada da caixa.
Não suponha que uma caixa inferior de porta lateral seja sempre mais fácil de usar que uma caixa de lança com tampa superior.

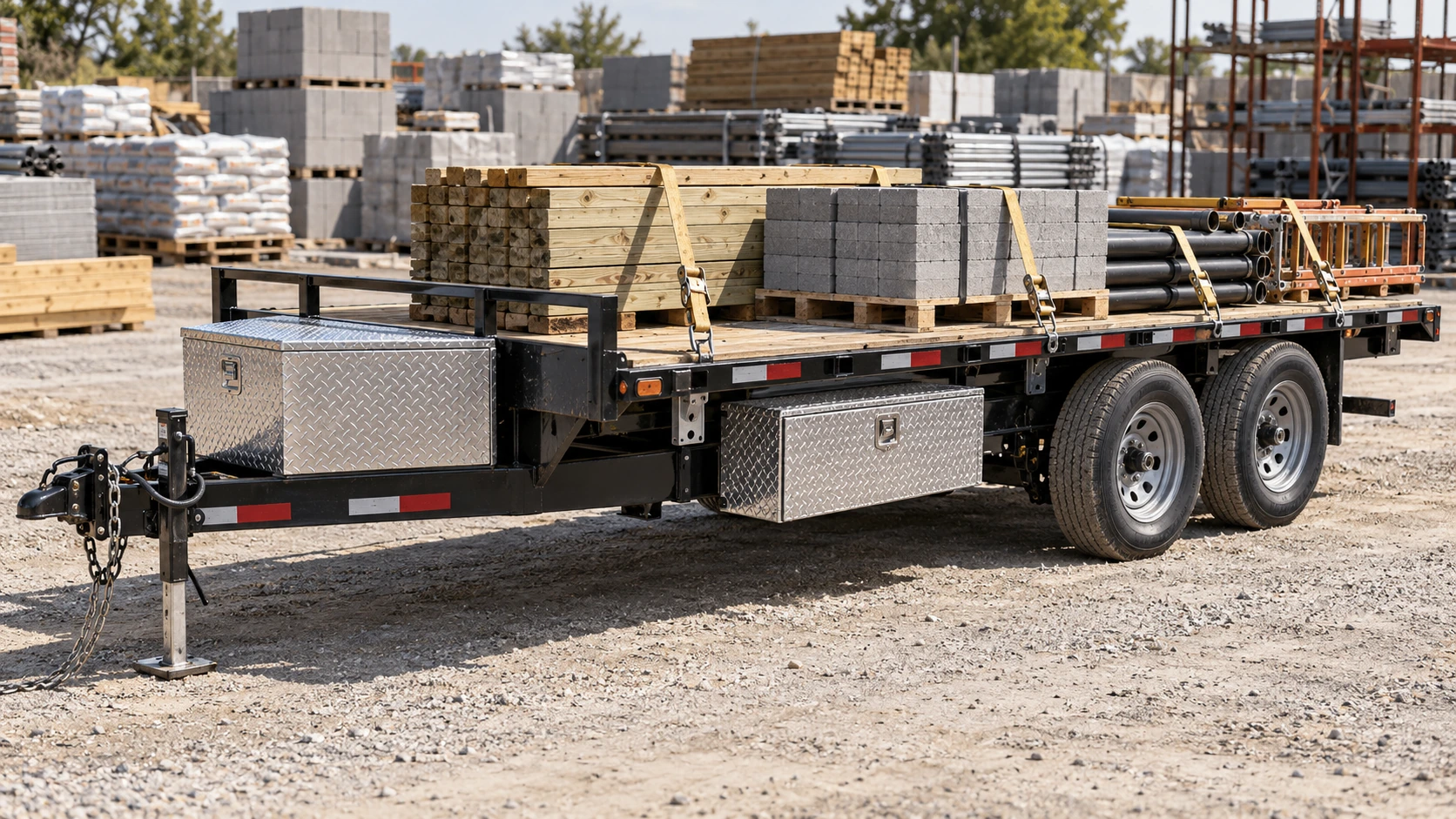

Quando a caixa na lança é uma boa candidata
Em um reboque utilitário ou de trabalho com uma lança em A livre e adequada, a caixa dianteira pode acrescentar armazenamento de forma eficiente sem ocupar a plataforma de carga.
A caixa para lança GDA006 da GOODIN [2] é um exemplo pertinente dessa configuração.
As dimensões externas máximas publicadas são 830 × 490 × 460 mm, com peso líquido vazio de 9.15 kg. O corpo afunilado e a tampa superior diferenciam o modelo das caixas retangulares para caminhões de trabalho.
A vantagem de compra está na posição, não somente no formato da caixa.
Uma caixa dianteira mantém equipamentos frequentes perto da região normal de preparação do reboque.
Também pode evitar ocupar a lateral do chassi, onde uma instalação inferior poderia interferir na suspensão.
Mas três condições precisam ser atendidas.
A lança precisa de uma zona de instalação utilizável
As longarinas do chassi em A convergem em direção ao acoplador.
Por isso, as larguras disponíveis na frente e atrás são diferentes.
A caixa deve caber na geometria real da lança, preservando espaço para:
- operação do acoplador;
- movimento do macaco;
- correntes de segurança;
- sistema de emergência por desacoplamento;
- fiação;
- suportes do engate distribuidor de peso, quando aplicável.
Uma área livre visível em uma fotografia não é necessariamente uma zona de fixação aprovada.
O guia anterior de seleção de produtos da GOODIN, Dimensões da caixa para lança: como encontrar uma caixa compatível sem comprometer o reboque, detalha essas verificações dimensionais.
Nesta comparação de posições, a decisão é mais simples:
Se a lança não comportar a caixa sem comprometer outros equipamentos, elimine essa posição antes de escolher um modelo maior ou menor.
A tampa precisa continuar acessível
A maioria das caixas convencionais para lança usa tampa com abertura superior.
Isso exige espaço acima da caixa e ao redor da trajetória de abertura.
O operador deve conseguir abrir a tampa e retirar os itens previstos sem interferência da carroceria, do macaco ou de acessórios próximos.
O reboque precisa admitir a carga adicional dianteira
A caixa na lança acrescenta massa à frente do conjunto de eixos.
Seu efeito na carga vertical medida no engate depende da massa e de sua posição em relação aos pontos de apoio do reboque.
Não suponha que o peso vazio publicado represente toda a instalação.
Ferramentas, suportes e outros conteúdos também precisam ser incluídos.
Assim, uma caixa dianteira pode ser inadequada se o reboque já estiver perto do limite de carga vertical no engate ou de outro limite de carregamento aplicável.
O espaço inferior precisa incluir movimento e acesso

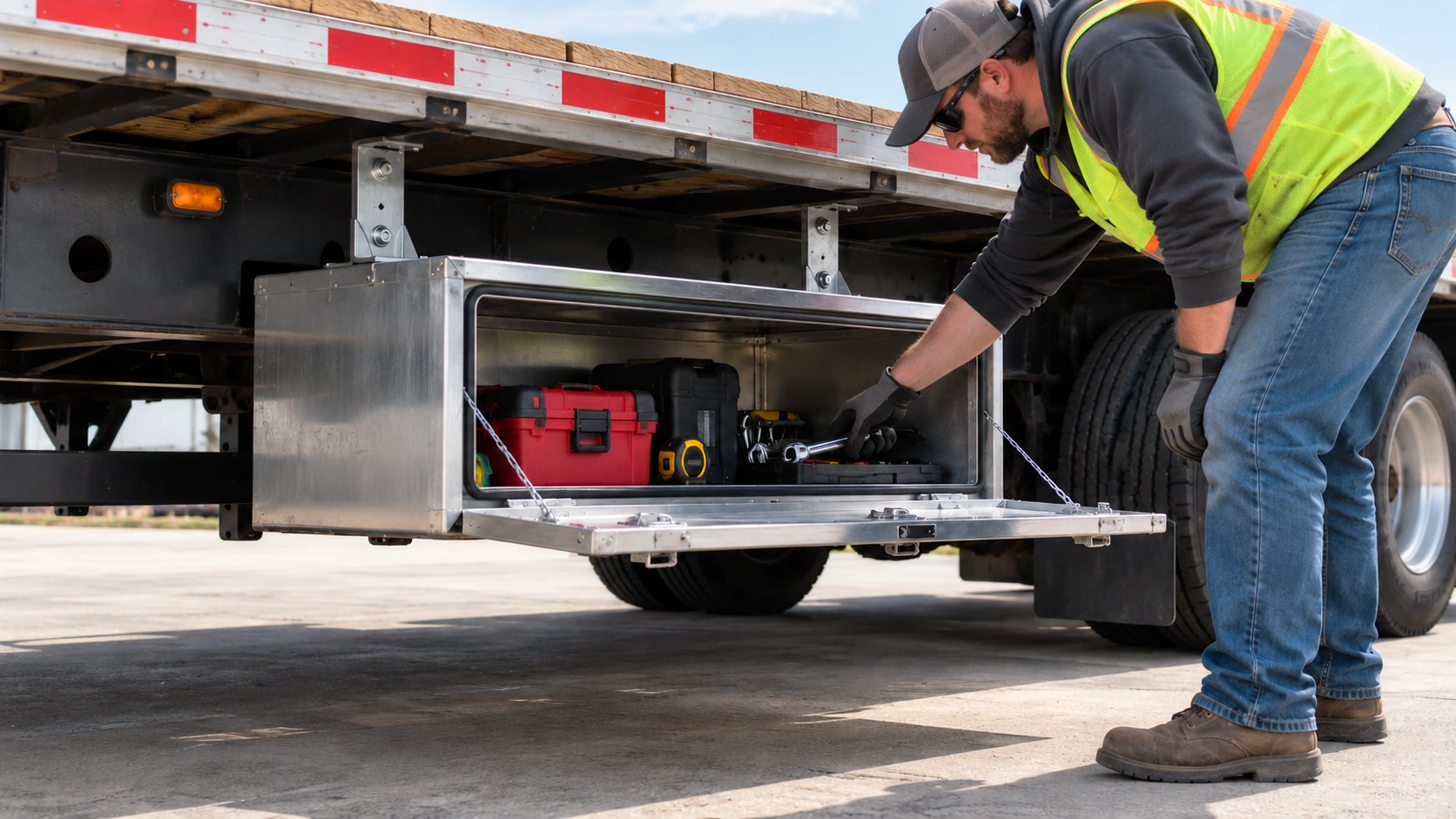

Vale considerar uma caixa sob a carroceria quando há espaço adequado sob a plataforma e ele pode ser utilizado sem comprometer outras funções do veículo.
O armazenamento inferior comercial é uma categoria real de produtos, não uma improvisação. Por exemplo, o catálogo da etrailer de caixas inferiores para caminhões e reboques [4] inclui produtos desenvolvidos para plataformas, caminhões de trabalho e reboques.
A principal vantagem é simples.
A caixa ocupa uma parte diferente do envelope de instalação do reboque.
Em vez de usar a lança ou a plataforma de carga, o armazenamento fica abaixo da área de trabalho.
Isso pode ser especialmente interessante para:
- reboques comerciais de plataforma;
- reboques de equipamentos com espaço adequado no chassi;
- plataformas de reboque voltadas a serviços;
- reboques com muitos equipamentos de engate na frente;
- projetos OEM que possam integrar o armazenamento inferior desde o início.
Mas a instalação inferior deve passar por verificações que a caixa na lança não enfrenta da mesma forma.
A folga inferior vai além da medida entre chassi e solo
A primeira pergunta de triagem para uma caixa inferior é:
Quanto espaço vertical útil permanece depois de instalar a caixa e os suportes?
Meça da referência proposta de montagem até o solo, na condição carregada prevista para o transporte.
Depois considere:
- a projeção inferior dos suportes;
- a altura da caixa;
- as saliências dos fixadores e componentes;
- o ponto mais baixo do conjunto completo instalado.
A medida importante é a distância resultante abaixo da caixa instalada, não apenas a distância original do chassi ao solo.
Meça na condição carregada prevista
Um reboque vazio pode ficar mais alto que quando transporta seu equipamento habitual de trabalho.
Em alguns sistemas de suspensão, a carga adicional altera a altura de rodagem.
Portanto, a distância mínima em operação deve ser avaliada nas condições relevantes de carga e suspensão.
Não aprove uma caixa inferior apenas porque não toca o chão com o reboque vazio e parado em concreto nivelado.
Considere rampas e solo irregular
Reboques comerciais podem encontrar regularmente:
- acessos com grande inclinação;
- rampas de carregamento;
- entradas de obras;
- pátios irregulares;
- transições entre via e canteiro;
- variações do terreno junto às rodas.
Uma caixa posicionada muito baixa pode se tornar um ponto de contato nessas manobras.
A posição longitudinal também importa.
Uma caixa baixa perto de um balanço do reboque pode enfrentar problemas diferentes de uma instalada perto do centro.
Na seleção, verifique os requisitos de distância ao solo e os ângulos de entrada, saída e transposição de obstáculos do reboque real.
Não existe uma única distância ao solo da caixa inferior que possa ser considerada segura para todo reboque de trabalho.

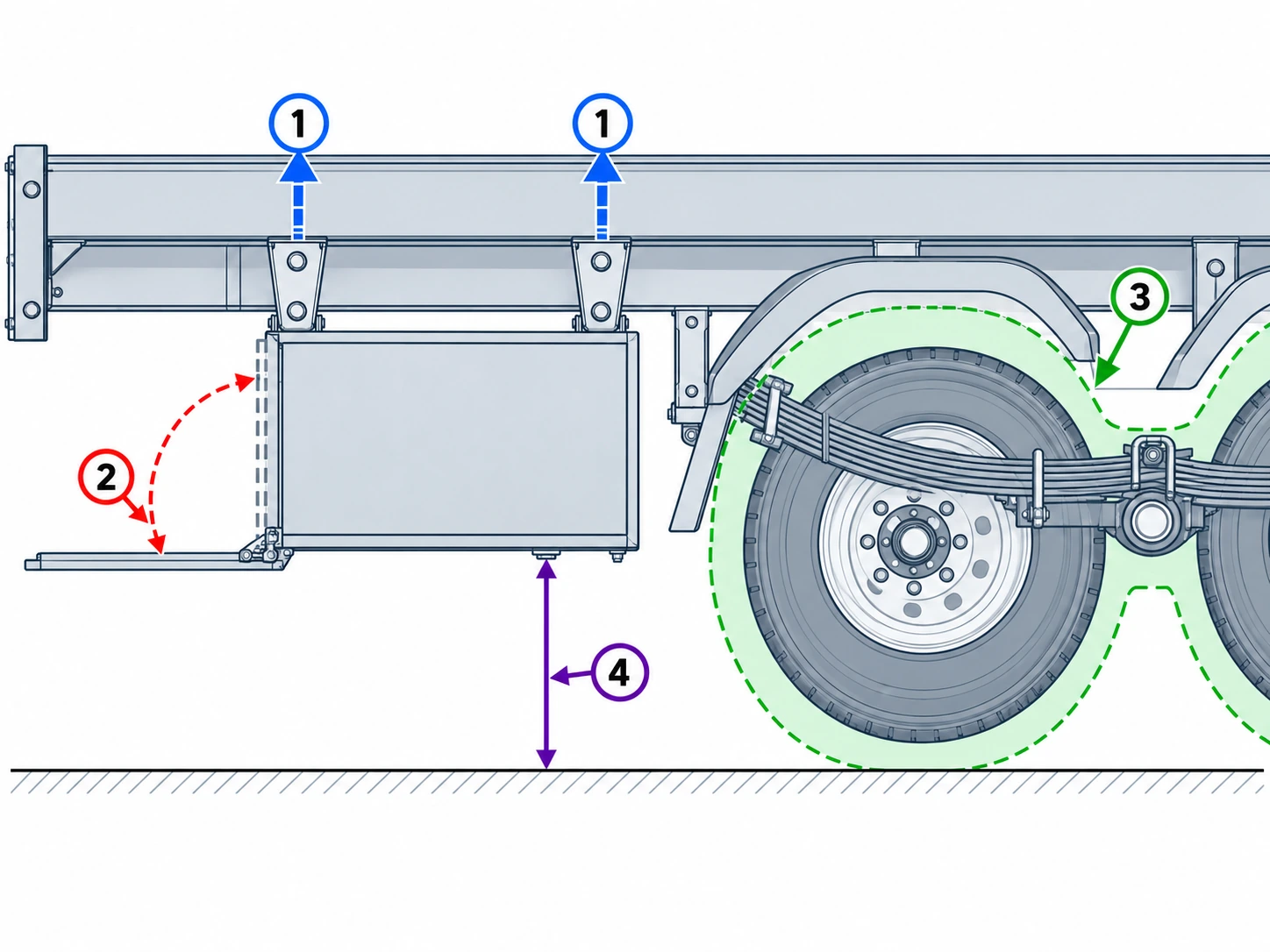

Pneus e suspensão precisam de seu próprio espaço de movimento
Um espaço aparentemente vazio perto do eixo não é automaticamente uma área utilizável para armazenamento.
Rodas e suspensão ocupam posições diferentes durante o movimento do reboque.
Em um reboque com molas de lâminas, o eixo se move em relação ao chassi quando a suspensão comprime e retorna.
Em outros projetos de suspensão, o envelope de movimento pode ser diferente.
Assim, o envelope disponível para armazenamento deve excluir o espaço necessário para:
- pneus e rodas;
- braços de suspensão ou molas de lâminas;
- equalizadores e jumelos;
- componentes de eixo e freio;
- curso de compressão da suspensão;
- linhas de freio e fiação elétrica;
- acesso de manutenção exigido pelo fabricante.
Folga estática não é folga dinâmica
Suponha que uma caixa inferior fique a algumas polegadas do pneu com o reboque descarregado.
Isso não comprova automaticamente a compatibilidade.
A folga entre pneu e caixa pode mudar com:
- compressão da suspensão;
- deformação do pneu;
- movimento do eixo;
- rolagem do reboque;
- condições de carregamento.
A zona de exclusão relevante deve vir dos dados dos fabricantes do reboque e da suspensão ou de uma avaliação qualificada.
Não especifique uma folga mínima arbitrária para o pneu como regra universal.
Não bloqueie inspeção e manutenção
Mesmo sem tocar fisicamente a suspensão em movimento, a caixa pode dificultar a manutenção.
Um reboque de trabalho precisa permitir acesso aos freios, fixações das molas, conexões elétricas e demais componentes.
Uma caixa que precise ser retirada antes de toda inspeção rotineira pode estar mal posicionada, especialmente em um reboque comercial de uso intenso.
Uma posição estruturalmente possível não é necessariamente uma posição fácil de manter.
A porta inferior pode ser a principal limitação
Uma caixa que cabe sob o reboque ainda pode não atender à necessidade de acesso diário.
Os produtos inferiores podem usar:
- portas que abrem para baixo;
- portas com dobradiças laterais;
- outros sistemas de abertura específicos do modelo.
Não deduza a direção de abertura apenas pela categoria do produto.
Uma porta que abre para baixo precisa de espaço abaixo e à frente da caixa para atingir sua posição normal aberta.
Uma porta com dobradiça lateral precisa de espaço lateral.
Algumas configurações também exigem acesso a fechos externos, dispositivos de retenção ou um mecanismo específico de sustentação.
Essa distinção importa porque o envelope de operação da porta não é igual ao envelope da caixa fechada.
Exemplo de fabricante: interferência entre porta e suporte
As instruções da Minimizer para sua caixa inferior de 50 polegadas [3] oferecem um exemplo especialmente útil.
O fabricante exige expressamente verificar se a porta da caixa não interfere no suporte central quando totalmente aberta.
É uma exigência específica daquele modelo, mas demonstra um princípio mais amplo de compra.
Os próprios suportes de montagem podem bloquear a porta da caixa.
Portanto, a posição final deve ser avaliada com:
- a porta completamente fechada;
- a porta completamente aberta;
- os suportes instalados;
- as ferramentas sendo colocadas ou retiradas.
Uma caixa que não toca o chassi, mas não abre corretamente, não constitui armazenamento utilizável.
A altura para retirar ferramentas importa
A altura correta também depende de como os trabalhadores usarão a caixa.
Uma caixa inferior alta pode exigir alcançar o compartimento por cima.
Uma caixa baixa pode exigir inclinar o corpo ou ajoelhar com frequência.
Uma caixa de acesso lateral perto da área de trabalho pode facilitar trocas regulares de ferramentas, se a porta e os conteúdos forem fáceis de alcançar.
Para quem acessa os equipamentos dezenas de vezes por dia, isso pode importar tanto quanto a capacidade total de armazenamento.
A melhor posição deve atender ao fluxo de trabalho, não apenas esconder o armazenamento sob o veículo.
Verifique o caminho completo da carga e sua distribuição
Uma das maiores diferenças entre armazenamento na lança e sob a carroceria é como a carga chega à estrutura do reboque.
Na caixa de lança, o sistema de montagem pode assentar sobre ou atravessar elementos de apoio aprovados.
Na caixa inferior, a massa costuma ficar suspensa abaixo da estrutura principal por meio de suportes.
O caminho de carga resultante inclui:
ferramentas → corpo da caixa → pontos de fixação da caixa → suportes suspensos → chassi do reboque
Cada parte desse caminho importa.
Uma caixa inferior com carcaça adequada não basta se os suportes ou os pontos de conexão ao reboque não sustentarem a instalação prevista.
Exemplo de fabricante: a carga permitida depende dos suportes
A documentação da Minimizer informa que sua caixa inferior específica de 50 polegadas admite carga máxima de 250 lb quando instalada corretamente.
As instruções também identificam os componentes suspensos e o suporte central exigidos, explicando que esse arranjo é necessário para manter a garantia do fabricante.
O valor de 250 lb pertence ao produto Minimizer e à sua instalação especificada.
Não é uma capacidade geral para todas as caixas inferiores.
O exemplo demonstra por que a especificação de compra deve incluir:
- a carga de conteúdo permitida para a caixa;
- o sistema de suportes aprovado.
Não transfira a capacidade da caixa para outra instalação sem verificar as condições do fabricante.
Espaço disponível não significa aprovação do chassi
A presença de uma longarina, travessa ou furo desocupado não comprova automaticamente um ponto adequado de fixação.
Alguns reboques têm componentes de chassi projetados para transportar cargas em direções específicas.
Acrescentar uma caixa suspensa pode introduzir novas cargas e momentos locais.
Assim, a estrutura, o arranjo dos suportes, o método de fixação e a caixa completamente carregada precisam de aprovação para aquela configuração.
O fabricante da caixa pode especificar como seus suportes se conectam a uma estrutura veicular adequada.
Isso não necessariamente autoriza furar, soldar ou prender por abraçadeiras em qualquer posição de todo reboque.
Em reposições, confirme a fixação proposta com o fabricante do reboque ou obtenha uma avaliação qualificada apropriada.
Em projetos OEM, defina a estrutura de apoio inferior durante o projeto, em vez de tratar a caixa como acessório instalado após a conclusão do chassi.
A posição da caixa altera a distribuição de peso
O armazenamento de ferramentas faz parte do plano de carga do reboque.
Não deve ser tratado como uma massa que pode ser colocada em qualquer lugar sem consequências.
Uma caixa carregada acrescenta peso ao reboque.
Sua posição influencia a distribuição desse peso entre o engate e o conjunto de eixos.
Armazenamento na lança
Uma caixa bem à frente do conjunto de eixos normalmente aumenta a parcela da carga total sustentada pelo engate.
O efeito depende da posição real e do restante do carregamento.
O aumento da carga vertical no engate não é necessariamente igual à massa total da caixa carregada.
Armazenamento sob a carroceria
Uma caixa inferior pode ocupar diversas posições longitudinais.
Se estiver mais perto do conjunto de eixos, pode afetar a carga vertical de modo diferente de uma caixa igualmente pesada instalada mais à frente.
Se ficar atrás do conjunto de eixos, pode reduzir a carga vertical em comparação com a posição dianteira.
Isso não transforma o armazenamento traseiro em solução universal.
Deslocar peso para trás pode gerar distribuição desfavorável ou violar as exigências de carregamento do fabricante do reboque.
Equilíbrio entre esquerda e direita
Uma caixa inferior pode ser instalada em apenas um lado.
Isso acrescenta outra preocupação: a distribuição lateral da carga.
Ferramentas pesadas concentradas em um lado podem alterar a carga nas rodas e em cada lado do eixo.
O efeito deve ser avaliado em relação ao projeto real, à carga transportada e aos limites aplicáveis de rodas, pneus e eixos.
Em aplicações comerciais ou OEM, a distribuição longitudinal e a lateral devem integrar o projeto de armazenamento aprovado.
A regra de compra é:
Escolha a posição com base na massa da caixa completamente carregada, não apenas no peso vazio do produto.
Isso inclui caixa, suportes, fixadores, ferramentas armazenadas e quaisquer acessórios internos.
Alternativas e limites de aplicação dos produtos GOODIN
O comprador não deve forçar uma dessas duas configurações em um reboque inadequado.
Às vezes, a solução correta é uma terceira forma de armazenamento.
Pode incluir:
- uma caixa de plataforma projetada para essa aplicação;
- um compartimento lateral aprovado;
- uma caixa de perfil baixo em uma área de carga adequada;
- armazenamento separado no veículo de trabalho, em vez do reboque.
A alternativa correta depende do uso do reboque.
Por exemplo, uma caixa sobre a plataforma pode proporcionar acesso conveniente sem modificar a estrutura inferior.
Mas ocupa espaço de carga e pode bloquear o carregamento de equipamentos ou o acesso às amarrações.
Uma caixa lateral pode ser conveniente para o trabalhador, mas exige uma estrutura de apoio verificada e não pode ultrapassar a largura ou o envelope de operação permitidos do reboque.
Uma caixa portátil oferece flexibilidade, mas ainda precisa de retenção adequada durante o transporte.
Esses sistemas de instalação não são intercambiáveis.
O objetivo é encontrar uma posição de armazenamento aprovada, não apenas outra área vazia.
Produtos GOODIN: três arquiteturas de armazenamento
A linha atual de caixas de ferramentas da GOODIN [1] inclui formatos diferentes que ajudam nessa discussão de compra.
| Modelo | Classificação publicada | Dimensões externas | Direção relevante para seleção |
|---|---|---|---|
| GDA006 | Caixa para lança de reboque | 830 × 490 × 460 mm | Avaliar aplicações adequadas ao armazenamento afunilado na lança em A |
| GDA007 | Caixa de alumínio sob a carroceria de caminhão | 750 × 400 × 250 mm | Avaliar a arquitetura inferior; a instalação em reboque exige aprovação separada |
| GDA013 | Caixa de alumínio de perfil baixo para caminhão | 900 × 330 × 180 mm | Avaliar armazenamento baixo em uma posição compatível e aprovada |
As medidas representam os envelopes externos publicados dos produtos.
Elas não comprovam:
- capacidade interna utilizável;
- carga máxima de conteúdo;
- distância ao solo após instalação;
- direção ou envelope de abertura da porta;
- componentes de fixação incluídos;
- compatibilidade com o chassi do reboque.
Essas informações precisam de confirmação específica por modelo.
GDA006: candidata ao armazenamento na lança
A GDA006 é destinada explicitamente a projetos de armazenamento na lança de reboques.
Seu formato afunilado pode ser comparado com a área de instalação em A.
Porém, a base real, a trajetória da tampa e os requisitos de fixação ainda precisam ser confirmados.
GDA007: candidata à configuração inferior
A GDA007 é listada como caixa de ferramentas sob a carroceria de caminhão.
Essa distinção importa.
Uma caixa projetada para ficar sob um caminhão não está automaticamente aprovada para instalação em qualquer reboque.
O fabricante do reboque ou instalador ainda precisa verificar:
- estrutura de apoio do chassi;
- projeto dos suportes;
- funcionamento da porta;
- folgas após a instalação;
- capacidade de carga armazenada;
- condições previstas de serviço.
As dimensões de 750 × 400 × 250 mm da GDA007 são uma referência preliminar útil, mas não devem ser tratadas como um pacote de instalação aprovado.
GDA013: alternativa de perfil baixo
A GDA013 ilustra outro tipo de geometria de caixa. [8]
Seu envelope de 900 × 330 × 180 mm é relativamente baixo em uma dimensão, sendo relevante ao comparar diferentes formatos de armazenamento de perfil baixo.
Porém, a classificação como caixa para caminhão não autoriza fixação arbitrária na plataforma ou na longarina lateral de um reboque.
A posição selecionada e os requisitos de conexão do produto ainda precisam ser confirmados.
A linha GOODIN oferece arquiteturas de caixa diferentes — não três soluções intercambiáveis de instalação em reboques.
Três exemplos de seleção para reboques de trabalho
Considere um profissional hipotético que utiliza um reboque utilitário pequeno.
O reboque transporta equipamentos de jardinagem e passa regularmente por acessos residenciais.
O comprador precisa guardar:
- cintas de amarração;
- luvas;
- ferramentas manuais;
- calços de rodas.
A lança dianteira está ocupada pelo macaco central e por outros componentes de reboque.
Inicialmente, o proprietário pensa em transferir o armazenamento para baixo da plataforma.
Opção na lança
A caixa dianteira proporcionaria acesso conveniente, mas os equipamentos existentes deixam folga insuficiente para a caixa necessária.
A posição reprova na verificação do envelope de instalação.
Opção inferior
Parece haver espaço ao longo da lateral do reboque.
Entretanto, sua distância ao solo é relativamente limitada, e ele cruza acessos inclinados com frequência.
Uma caixa inferior pode reduzir ainda mais essa distância.
A estrutura de fixação proposta também não foi aprovada.
A posição não passou pelas verificações necessárias.
Alternativa
Uma caixa menor, corretamente instalada na plataforma ou em outra área, pode ser melhor se houver espaço adequado sem interferência na carga ou no carregamento.
Decisão: não escolha a caixa inferior apenas porque a lança está ocupada. Primeiro confirme as folgas dinâmicas e a fixação; caso contrário, procure outra posição de armazenamento aprovada.
Exemplo 2: plataforma comercial com espaço inferior disponível
Agora considere um reboque de trabalho hipotético com dois eixos, plataforma mais alta e estrutura inferior adequada.
O operador transporta materiais de construção regularmente sobre a plataforma.
As ferramentas precisam continuar acessíveis sem descarregar os materiais.
O reboque ainda está na etapa de projeto OEM.
Opção na lança
A estrutura em A comportaria uma caixa compacta, mas o profissional deseja acesso frequente pelo lado de trabalho.
O armazenamento dianteiro exigiria contornar a lança repetidamente.
Opção inferior
Uma caixa inferior de acesso lateral pode proporcionar uma posição mais conveniente, preservando a plataforma.
O fabricante pode avaliar:
- fixação dos suportes;
- envelope da suspensão;
- folga dos pneus;
- distância ao solo com carga;
- movimento da porta;
- altura de acesso às ferramentas;
- distribuição lateral do peso.
Com esses requisitos verificados, a configuração inferior pode ser mais adequada.
Decisão: priorize uma caixa inferior se a estrutura completa, o envelope de acesso e o plano de carga puderem ser aprovados.
A vantagem decisiva não é somente o volume adicional.
É oferecer armazenamento acessível sem consumir a principal área de trabalho do reboque.
Exemplo 3: ferramentas pesadas concentradas de um lado
Considere um reboque de serviços cujo operador deseja uma única caixa inferior grande em uma lateral.
A caixa parece caber e pode ser aberta pelo lado de trabalho preferido.
Porém, os conteúdos previstos são pesados.
Toda a caixa carregada ficaria fora da linha central longitudinal do reboque.
Nesse caso, a seleção não pode ser concluída somente com as medidas da caixa.
O comprador deve verificar:
- massa carregada prevista;
- capacidade dos suportes e da fixação;
- carga nos eixos e pneus;
- distribuição de peso entre esquerda e direita;
- configuração permitida pelo fabricante do reboque.
As soluções possíveis incluem outra posição, dividir os equipamentos entre compartimentos aprovados ou alterar o projeto OEM dos suportes.
Decisão: não aprove uma instalação inferior grande de um único lado antes de avaliar a configuração carregada do reboque.
Matriz de decisão, cinco etapas e ficha de comparação
Use esta tabela para reduzir as opções antes de selecionar um modelo.
| Requisito real do reboque de trabalho | Caixa na lança | Caixa inferior | Outro armazenamento aprovado |
|---|---|---|---|
| Acesso perto das operações de engate | Frequentemente adequada | Depende da posição | Depende da posição |
| Lança ocupada por macaco e engate | Pode ser inadequada | Evita conflito na lança | Pode ser adequado |
| Preservar a plataforma de carga | Normalmente adequada | Normalmente adequada | Depende da posição |
| Baixa distância ao solo | Evita projeção inferior baixa | Pode ser inadequada | Considerar posição não inferior |
| Transições íngremes ou locais irregulares | Verificar curvas e acesso dianteiro | Exige atenção especial às folgas | Depende da posição |
| Acesso frequente pela lateral | Pode exigir contornar o reboque | Pode servir com porta acessível | Pode ser adequado |
| Ausência de estrutura adequada para fixação inferior | Dispensa apoio inferior | Rejeitar até fornecer apoio aprovado | Avaliar separadamente |
| Suspensão ou pneus ocupam o espaço inferior | Não depende desse espaço específico | Rejeitar posição com interferência | Avaliar separadamente |
| Acesso frequente sem inclinar o corpo | Depende da posição | Instalação baixa pode ser inconveniente | Pode oferecer altura melhor |
| Reboque próximo do limite vertical do engate | Massa dianteira exige avaliação | A posição pode oferecer alternativas | Depende da posição |
| Equipamentos pesados em um lado | Geralmente centralizada se a caixa for central | Exige avaliação de carga lateral | Depende da posição |
| OEM pode integrar fixações durante o projeto | Pode ser integrada à lança | Pode ter suportes dedicados | Pode ser integrado à plataforma |
Uma posição só se torna candidata séria à compra depois de passar por todos os critérios de exclusão aplicáveis.
Cinco etapas para escolher a posição
Em um reboque novo ou em uma adaptação, a decisão deve seguir uma sequência consistente.
Etapa 1: definir os equipamentos armazenados
Registre:
- dimensões das ferramentas;
- massa total prevista dos conteúdos;
- massa máxima de um único item;
- frequência de acesso;
- lado preferido para acesso;
- requisitos de proteção e fechadura.
Não comece escolhendo a maior caixa do catálogo.
Etapa 2: mapear as zonas disponíveis
Identifique posições possíveis:
- lança;
- parte inferior;
- plataforma;
- outra área de armazenamento aprovada.
Marque áreas indisponíveis ou reservadas para componentes, partes móveis e operações com a carga.
Etapa 3: rejeitar posições geometricamente inadequadas
Para cada candidata, verifique o envelope completo de operação.
Lança: folgas do macaco, engate, tampa e curvas.
Parte inferior: folgas do solo, suspensão, pneus, porta e manutenção.
Outras posições: folgas de carregamento, portões, carga e acesso.
Se a instalação interferir em uma função essencial, rejeite-a antes de avançar.
Etapa 4: confirmar compatibilidade estrutural e de peso
Determine se o reboque tem um sistema aprovado para sustentar a caixa com a carga prevista.
Avalie também:
- peso carregado do reboque;
- carga vertical no engate;
- carga nos eixos e pneus;
- equilíbrio lateral;
- limites estruturais e dos componentes aplicáveis.
Um espaço vazio não atende a essa etapa.
Etapa 5: escolher arquitetura e dimensões da caixa
Somente após aprovar a posição, selecione:
- formato afunilado ou retangular;
- dimensões necessárias;
- desenho da porta ou tampa;
- organização interna;
- suportes de montagem;
- capacidade de carga dos conteúdos;
- especificação de proteção ambiental.
Essa ordem evita uma falha frequente de compra:
Comprar primeiro a caixa preferida e depois tentar adaptar o reboque a ela.
Ficha de posição e instalação antes da compra
A seguinte planilha pode ser utilizada para comparar posições de armazenamento.
| Item de seleção | Instalação na lança | Instalação inferior | Confirmação do fornecedor/OEM |
|---|---|---|---|
| Conteúdos previstos e massa | Necessários | Necessários | Carga máxima permitida de conteúdos |
| Envelope disponível de instalação | Geometria da lança em A | Espaço sob a plataforma e ao lado do chassi | Dimensões externas do produto |
| Direção de acesso | Superior/frontal/lateral | Porta voltada para o lado acessível | Arranjo da porta ou tampa |
| Folga de abertura | Macaco, anteparo e outros equipamentos | Solo, suportes e espaço lateral | Desenho da abertura completa |
| Altura de acesso do operador | Altura instalada medida | Altura instalada medida | Exigência prática de acesso |
| Folga dos componentes móveis | Macaco e engate | Pneus e suspensão | Envelope de exclusão aprovado |
| Folga durante circulação | Geometria do acoplador e das curvas | Ponto mais baixo instalado até o solo | Requisitos operacionais do reboque |
| Estrutura de fixação | Longarinas da lança ou apoios aprovados | Suportes suspensos aprovados e conexão ao chassi | Desenho de instalação |
| Limite de conteúdo | Confirmar | Confirmar | Massa permitida e condições |
| Distribuição de peso | Efeito da carga dianteira | Efeito longitudinal e lateral | Aprovação do reboque carregado |
| Acesso de manutenção | Macaco e engate | Freios, eixo, suspensão e fiação | Folga de manutenção |
| Exposição ambiental | Exposição externa durante reboque | Respingos da via e exposição inferior | Vedação, drenagem e acabamento |
| Decisão final | Aprovar / rejeitar / reavaliar | Aprovar / rejeitar / reavaliar | Especificação aprovada |
Não escolha uma posição apenas porque ela atende a um critério favorável.
A instalação completa precisa ser aprovada.
Especificação OEM, visão GOODIN e verificações finais
Em um programa OEM, “caixa inferior” ou “caixa para lança” não constitui uma especificação de compra suficiente.
Uma solicitação de cotação útil deve incluir as informações abaixo.
Plataforma do reboque
- tipo de reboque e trabalho previsto;
- desenhos do chassi e da plataforma;
- arranjo dos eixos e da suspensão;
- condições normais e máximas de carga;
- limites relevantes da lança e dos eixos;
- posições disponíveis de fixação.
Aplicação de armazenamento
- tipos de ferramentas e equipamentos;
- massa esperada dos conteúdos;
- dimensões máximas de um item;
- frequência de acesso;
- lado preferido de acesso;
- ambiente previsto de exposição.
Configuração da caixa
- lança / inferior / outra;
- dimensões externas e internas;
- direção de abertura e folga necessária;
- mecanismo de retenção da porta ou tampa;
- especificação do fecho e da fechadura;
- acabamento e proteção contra água exigidos.
Requisitos de instalação
- arranjo aprovado dos suportes;
- interface com o chassi;
- fixadores e método de conexão permitidos;
- capacidade da caixa carregada;
- distância ao solo após a instalação;
- folgas para componentes móveis;
- acesso para inspeção e manutenção.
Confirmação do fornecedor
- desenho atual de produção;
- desenho dos suportes;
- capacidade de conteúdo e suas condições;
- componentes fornecidos;
- instruções de instalação;
- limitações de aplicação;
- peças de reposição, quando aplicável.
Em projetos inferiores, é especialmente importante distinguir um pacote completo de instalação aprovado de uma caixa avulsa.
O fornecedor pode fabricar a caixa sem conhecer o projeto final dos suportes no reboque.
São responsabilidades separadas que precisam ser resolvidas antes da aprovação da instalação.
Para uma consulta de armazenamento OEM, conheça as caixas de ferramentas GOODIN e entre em contato com a GOODIN com os desenhos do reboque, a zona proposta, a massa completamente carregada e os requisitos de acesso. Confirme o desenho da caixa e o projeto de apoio no reboque em conjunto antes da aprovação.
Visão GOODIN: a posição vem antes da capacidade
Em reboques de trabalho, a seleção da caixa deve começar pelo ambiente de operação.
A caixa na lança pode ser uma boa solução quando existe uma área em A adequada, as ferramentas são necessárias perto do engate e o conjunto carregado permanece compatível com os requisitos de carga.
A caixa inferior pode ser melhor quando a frente está ocupada, a plataforma deve permanecer livre e uma posição aprovada abaixo dela proporciona acesso e folgas adequados.
Outra configuração pode ser preferível quando nenhuma dessas posições atende à aplicação.
Os modelos GDA006, GDA007 e as caixas de perfil baixo da GOODIN representam arquiteturas diferentes de armazenamento.
O modelo correto deve ser escolhido somente após definir a posição de instalação pretendida.
Três distinções são especialmente importantes:
Espaço disponível não é espaço utilizável.
A caixa precisa caber com as portas abertas, o reboque em operação e os componentes ao redor se movimentando como previsto.
Espaço disponível não é capacidade estrutural.
Uma área aparentemente vazia do chassi não oferece automaticamente uma conexão aprovada para armazenamento carregado.
Volume máximo não é utilidade máxima.
Uma caixa grande, difícil de acessar, mal posicionada ou incompatível com a carga pode ser menos adequada que uma menor em uma posição melhor.
A regra de compra é, portanto:
Escolha a posição que preserva as funções de trabalho do reboque; depois especifique a caixa e o sistema de fixação que essa posição realmente consegue suportar.
As ferramentas devem ficar onde possam ser acessadas com eficiência, retidas corretamente e acomodadas dentro do envelope completo de operação do reboque.
Essa decisão é mais útil que simplesmente escolher entre caixa na lança e caixa inferior pelas fotografias do catálogo.
Lista final de seleção
Antes de aprovar a configuração, confirme:
- Que ferramentas serão transportadas, e com que frequência serão acessadas?
- Qual posição proporciona o acesso mais prático para o trabalho?
- A caixa pode abrir totalmente na posição prevista?
- A caixa na lança interfere no macaco, no engate ou no envelope de curvas?
- A caixa inferior preserva distância suficiente ao solo?
- Os envelopes de movimento dos pneus e da suspensão estão livres?
- A caixa bloqueará manutenção dos freios, suspensão ou fiação?
- A estrutura do reboque é adequada à caixa carregada prevista?
- Os suportes e o método de conexão estão aprovados para a instalação?
- Caixa e conteúdos foram incluídos na avaliação da distribuição de peso?
- A posição gera carregamento lateral inaceitável?
- A caixa é adequada à exposição ambiental prevista?
- As especificações de fixação e de carga de conteúdo estão documentadas?
- Se ambas as posições forem inadequadas, foi avaliada outra solução aprovada?
Com essas verificações concluídas, o comprador pode selecionar a arquitetura apropriada e avançar para as medidas exatas do produto.
Caso contrário, a decisão sobre a posição ainda está em aberto.
Fontes e leituras complementares
As discussões em fóruns ilustram problemas de trabalho e compra, não aprovação de engenharia. O tópico sobre saias laterais serve apenas como contexto e não fundamenta uma instalação. Capacidades e instruções dos fabricantes aplicam-se aos produtos e sistemas de fixação especificados. As imagens geradas por IA são conceitos genéricos, não fotografias de modelos GOODIN nem instalações aprovadas.
- GOODIN — Linha de caixas de ferramentas
- GOODIN — GDA006: caixa de alumínio para lança, 830 mm
- Minimizer — Instruções de instalação da caixa sob a carroceria
- etrailer — Catálogo de caixas inferiores para reboques
- Reddit / r/Contractor — Discussão sobre andaimes, ferramentas e organização do reboque
- Reddit / r/Tools — Discussão sobre fixação de caixa na lança do reboque
- Reddit / r/Truckers — Discussão sobre saias laterais — apenas contexto, sem fundamentar aprovação de instalação
- GOODIN — GDA013: caixa baixa para caminhão, 900 mm
Luzes LED fixas vs. magnéticas para reboque: qual configuração atende ao seu reboque e às suas necessidades?
Como Dimensionar uma Caixa para a Lança do Reboque: Escolha um Modelo que Caiba sem Comprometer o Conjunto
Artigo Relacionado
