اختيار مقاس صندوق أدوات مقدمة المقطورة: من مساحة الهيكل المثلث إلى خلوص الرافعة والقطر
في هذا الدليل
قد تبدو مقطورة خدمات بمقاس 5 × 10 ft وكأنها توفر مساحة كافية لصندوق أدوات صغير.
يريد المالك حفظ أحزمة الربط ومصدات العجلات والأدوات اليدوية وغيرها من المعدات دون استخدام منصة الحمولة. ويبدو الصندوق المتدرج الضيق من الأمام على ذراع الجر حلاً واضحاً.
لكن ما المقاس الذي ينبغي شراؤه؟
في نقاش عام 2026 على r/towing بشأن مقطورة خدمات بمقاس 5 × 10 ft [2]، واجه أحد المالكين هذا القرار تحديداً. أراد إنفاق نحو $200، وفضّل صندوقاً قابلاً للقفل ومقاوماً للماء، لكنه لم يعرف أي بنية أو منتج سيحقق جودة مناسبة.
ويطرح النقاش مشكلة أخرى: فتحات الأسلاك أو تفاصيل بناء الصندوق قد تتيح دخول المخلفات أو الحيوانات الصغيرة. وهذه مشكلة أبلغ عنها مستخدمون، وليست نتيجة اختبار موثق للحماية من دخول الأجسام أو الماء.
وكشف نقاش آخر حول القطر [3] عن مشكلة توافق أشد أهمية.
في مقطورة قلابة بمقاس 5 × 10 ft، امتد الصندوق إلى الأمام بدرجة أعاقت موضع تركيب الحوامل المطلوبة لوصلة توزيع الوزن. فقد شغل الصندوق مساحة يحتاجها نظام الوصلة أيضاً.
المشكلتان مختلفتان، لكنهما تشيران إلى خطأ الشراء نفسه.
اختار المشتري صندوق التخزين دون التحقق من كامل الحيز المطلوب للتركيب والتشغيل.
قد يكون الصندوق ضيقاً بما يكفي لذراع الجر، لكنه كبير بحيث يعوق مقبض رافعة الإسناد. وقد يترك خلوصاً عن الهيكل، لكنه يمنع فتح الغطاء. وقد يكون شكله الخارجي مناسباً، مع عدم وجود دعم تركيب كافٍ.
وعند ملئه بالأدوات، يمكنه أيضاً تغيير الحمل الرأسي على وصلة القطر.
لذلك، لا يتمثل السؤال المفيد لاختيار المنتج في:
«ما أكبر صندوق يمكن أن يتسع له ذراع جر مقطورتي؟»
بل في:
«ما أبعاد الصندوق وطريقة تثبيته وحمولة التخزين التي يمكن لهذه المقطورة استيعابها بأمان دون تعطيل معداتها الحالية؟»
هذه هي المواصفة التي ينبغي تحديدها قبل الشراء.
إرشادات للاختيار وليست موافقة على التركيب. تحقّق من هندسة المقطورة الفعلية والدعامات المعتمدة وحالة التحميل؛ لا تستنتج توافق GDA006 أو سعة محتوياته من أبعاده الخارجية.
مقاس منصة المقطورة لا يحدد الصندوق
قد يصف المشتري المقطورة بأنها:
- مقطورة خدمات بمقاس 5 × 8 ft.
- مقطورة خدمات بمقاس 5 × 10 ft.
- مقطورة بضائع بمقاس 6 × 12 ft.
تصف هذه الأبعاد الحجم العام للمقطورة.
ولا تحدد المساحة القابلة للاستخدام أمام منصة الحمولة.
قد تختلف مقطورتان بمقاس 5 × 10 ft كثيراً من حيث:
- طول الإطار المتقارب على شكل A.
- زاوية عوارض الهيكل.
- موضع رأس الوصلة.
- موقع تثبيت رافعة الإسناد.
- العوارض العرضية لذراع الجر.
- توزيع الملحقات.
- موضع الونش أو العجلة الاحتياطية.
قد تتمتع إحداهما بذراع جر طويل ومفتوح نسبياً مع عارضة عرضية في موضع مناسب.
وقد لا توفر الأخرى سوى مساحة قصيرة بين رأس الوصلة وجسم المقطورة، تشغلها بالفعل رافعة مركزية وأسلاك.
لهذا لا يغني طول المقطورة عن قياس ذراع الجر نفسه.
يجب اختيار الصندوق وفق هندسة ذراع الجر الفعلية، لا وفق أبعاد منصة الحمولة المعلنة.
قياس الهيكل المثلث وقاعدة الصندوق الفعلية
المهمة الأولى هي فهم المساحة التي سيستقر فيها الصندوق.
صُممت معظم صناديق ذراع الجر المتدرجة لتناسب العوارض المتقاربة للإطار على شكل A.
لكن ليست كل الإطارات متساوية في الزاوية أو المسافة بين العوارض أو البنية.
ينبغي مقارنة شكل الصندوق بشكل المقطورة في موضع التركيب المقترح.

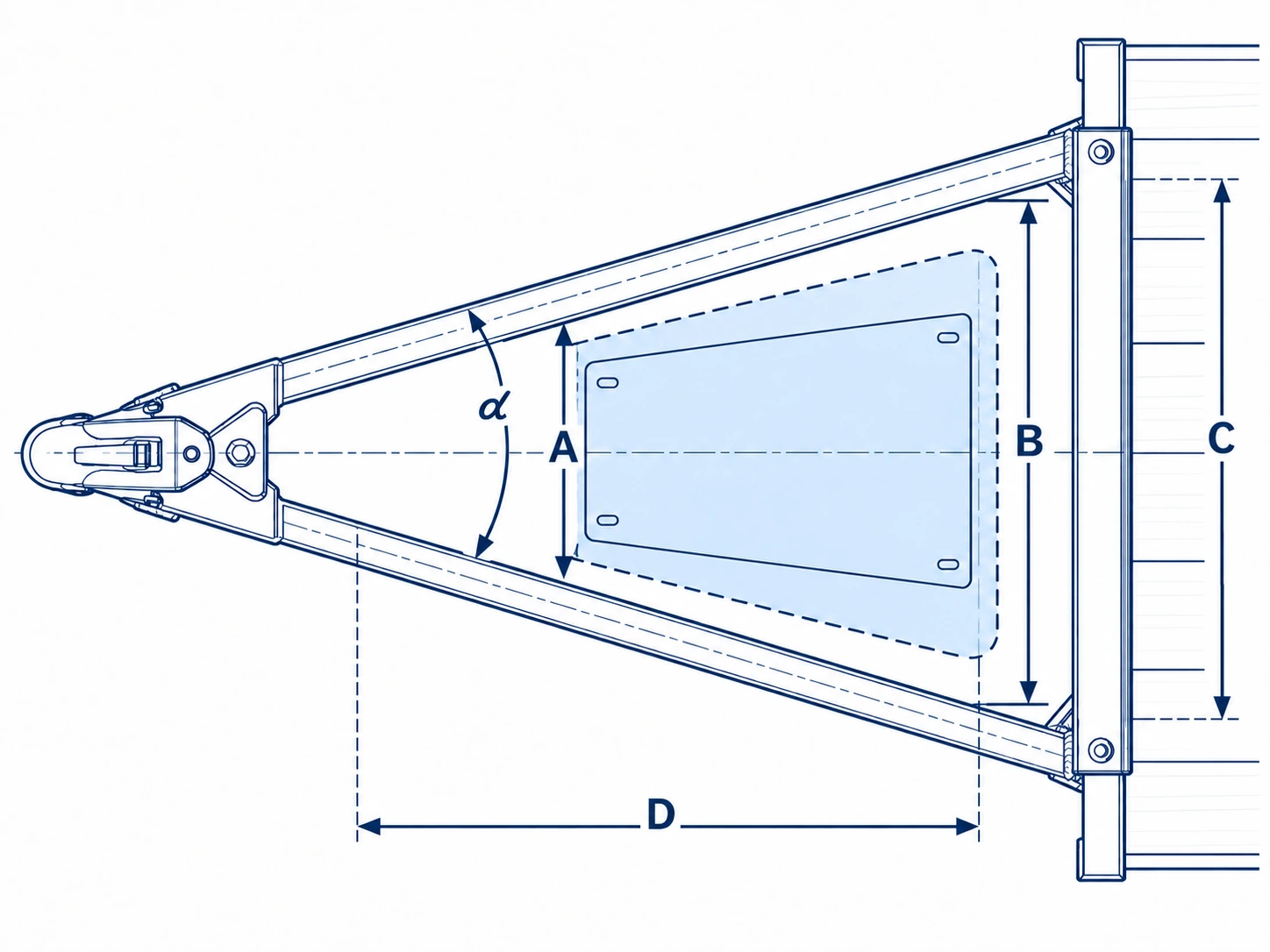

قِس المسافة بين العوارض في موضعين
يضيق الإطار كلما اقتربت العوارض من رأس الوصلة.
لذلك لا يكفي قياس عرض واحد.
حدد الموضعين المقترحين لمقدمة الصندوق ومؤخرته.
ثم قِس:
A — المسافة الأمامية بين العوارض
المسافة بين العوارض في موضع التثبيت الأمامي المقترح.
B — المسافة الخلفية بين العوارض
المسافة بين العوارض في موضع التثبيت الخلفي المقترح.
C — البعد بين الحافتين الخارجيتين للعوارض
المسافة من الخارج إلى الخارج في كلا الموضعين، مع احتساب العرض الفعلي لمقطع العارضة.
لماذا يجب قياس المسافات الداخلية والخارجية معاً؟
لأن الصندوق لا يستقر بالضرورة بالكامل داخل الفجوة بين العوارض.
بعض الصناديق مصمم للاستناد إلى الأسطح العلوية للعوارض أو لعبورها. وبعضها يحتاج إلى حوامل أو عوارض عرضية.
لذلك قد يعطي قياس الفجوة وحدها تصوراً غير صحيح عن مساحة التركيب المتاحة.
وتعتمد المقارنة الصحيحة على طريقة التثبيت المقصودة.
تحقق من زاوية الإطار
حدد بعد ذلك مدى سرعة تقارب العوارض.
قد تتساوى المسافة الخلفية في مقطورتين بينما تختلف زاوية التقارب.
وقد يناسب الصندوق المتدرج إحداهما، لكنه يترك علاقة دعم غير مناسبة في الأخرى.
تتضمن المعلومات المطلوبة:
- الزاوية المحصورة بين العوارض.
- المسافتين الأمامية والخلفية.
- المسافة الطولية بين موضعي القياس.
- عرضي الصندوق الأمامي والخلفي.
- تدرج الجدران الجانبية.
يجب أن يتيح رسم المنتج مقارنة قاعدة الصندوق مع ترتيب الهيكل الحقيقي.
إذا اقتصر الرسم على أقصى طول وعرض وارتفاع، فقد تظل هناك حاجة إلى أبعاد إضافية.
الأبعاد الخارجية القصوى ليست مساحة قاعدة التثبيت
هذا أحد أهم الفروق عند اختيار صندوق أدوات للمقطورة.
قد يُعرض المنتج بأبعاد:
830 × 490 × 460 mm
تصف هذه الأرقام أقصى حيز خارجي.
ولا تصف بالضرورة السطح الذي يلامس المقطورة فعلياً.
قد يتضمن الصندوق المتدرج:
- وجهاً خلفياً أعرض.
- وجهاً أمامياً أضيق.
- جدراناً جانبية مائلة.
- لوحاً سفلياً أصغر من الجزء العلوي.
- غطاءً يبرز خارج الجسم.
- نقاط تثبيت داخلة عن الحواف الخارجية.
لذلك لا تخبر الأبعاد القصوى المشتري بدقة كيف سيستند الصندوق إلى الإطار.
GOODIN GDA006: مثال على منتج حقيقي
يوضح صندوق ذراع الجر GDA006 من GOODIN [1] هذا الفرق.
وتشمل مواصفاته المنشورة:
| المواصفة المنشورة | GDA006 |
|---|---|
| الأبعاد الخارجية القصوى | 830 × 490 × 460 mm |
| أقصى عرض تقريبي | 32.7 in |
| الوزن الصافي فارغاً | 9.15 kg |
| التكوين العام | صندوق متدرج لذراع الجر |
| الغطاء | فتح علوي مع دعامة غازية |
| الإغلاق | مزلاج مجوف بمقبض مسطح وقفل |
| معالجة السطح | دون تشطيب إضافي |
تؤكد صور المنتج أن الجسم متدرج، وليس صندوقاً مستطيلاً بسيطاً.
وهذا يجعله مرشحاً مناسباً لتقييم تركيب على ذراع الجر.
لكن الأبعاد المنشورة وحدها لا تجيب عن ثلاثة أسئلة أساسية:
- ما العرضان الأمامي والخلفي الدقيقان عند مستوى التثبيت المقصود؟
- ما مساحة القاع التي يمكن دعمها أو تثبيتها؟
- ما طريقة التركيب المعتمدة للصندوق والمقطورة؟
يجب أخذ هذه المعلومات من رسم الطراز ومتطلبات تركيبه.
في الاستبدال أو طلبات OEM، العرض الأقصى 830 mm هو معيار فرز أولي، وليس دليلاً على التوافق مع الإطار.
وينطبق المبدأ نفسه على صناديق المصنعين الآخرين.
قِس الطول المتاح على مقدمة المقطورة
العرض جزء واحد فقط من التوافق.
يحتاج الصندوق أيضاً إلى مساحة طولية كافية بين رأس الوصلة وجسم المقطورة.
قِس:
D — الطول المتاح للتركيب
وهو المسافة القابلة للاستخدام من الأمام إلى الخلف بعد احتساب الأجزاء الموجودة وخلوصها المطلوب.
لا تقس من مقدمة رأس الوصلة إلى الجدار الأمامي وتفترض أن المسافة كلها متاحة.
قد تكون بعض المساحة مطلوبة بالفعل من أجل:
- تشغيل رأس الوصلة.
- حركة سلاسل الأمان.
- تركيب رافعة الإسناد.
- حفظ الموصل الكهربائي.
- جهاز الكبح الطارئ عند الانفصال.
- معدات توزيع الوزن.
- حوامل تثبيت الصندوق.
وفي بعض المقطورات قد تحدد العجلة الاحتياطية أو البوابة الأمامية أو قائم الونش أو منصة الحمولة النهاية الخلفية لهذه المساحة.
يجب أن يلائم الصندوق المنطقة القابلة للاستخدام، لا مجرد الطول الكلي لذراع الجر.
يتغير التوافق عند تغيير الموضع
تحريك الصندوق إلى الخلف يضعه عادة في جزء أعرض من الإطار.
وتحريكه إلى الأمام يقربه من الجزء الأضيق.
لكن الرجوع إلى الخلف قد يسبب تداخلاً مع جسم المقطورة، بينما التقدم قد يقلل خلوص الرافعة ومركبة القطر.
لهذا لا ينبغي مقارنة صندوق واحد بموضع واحد فقط.
حدد نطاق المواضع المسموح بها ثم تحقق من المكان الذي يمكن تثبيته فيه فعلياً.
إذا كان هناك موضع واحد مناسب إنشائياً، فإنه يصبح قيداً ثابتاً للاختيار.
الحفاظ على تشغيل الرافعة وفتح الغطاء
غالباً ما تكون رافعة الإسناد أكثر الأجزاء عرضة للتداخل مع تخزين ذراع الجر.
لكن المساحة المطلوبة ليست مجرد القطر الخارجي لأنبوب الرافعة.
فالتجميع الكامل يحتاج إلى حيز تشغيل أكبر.

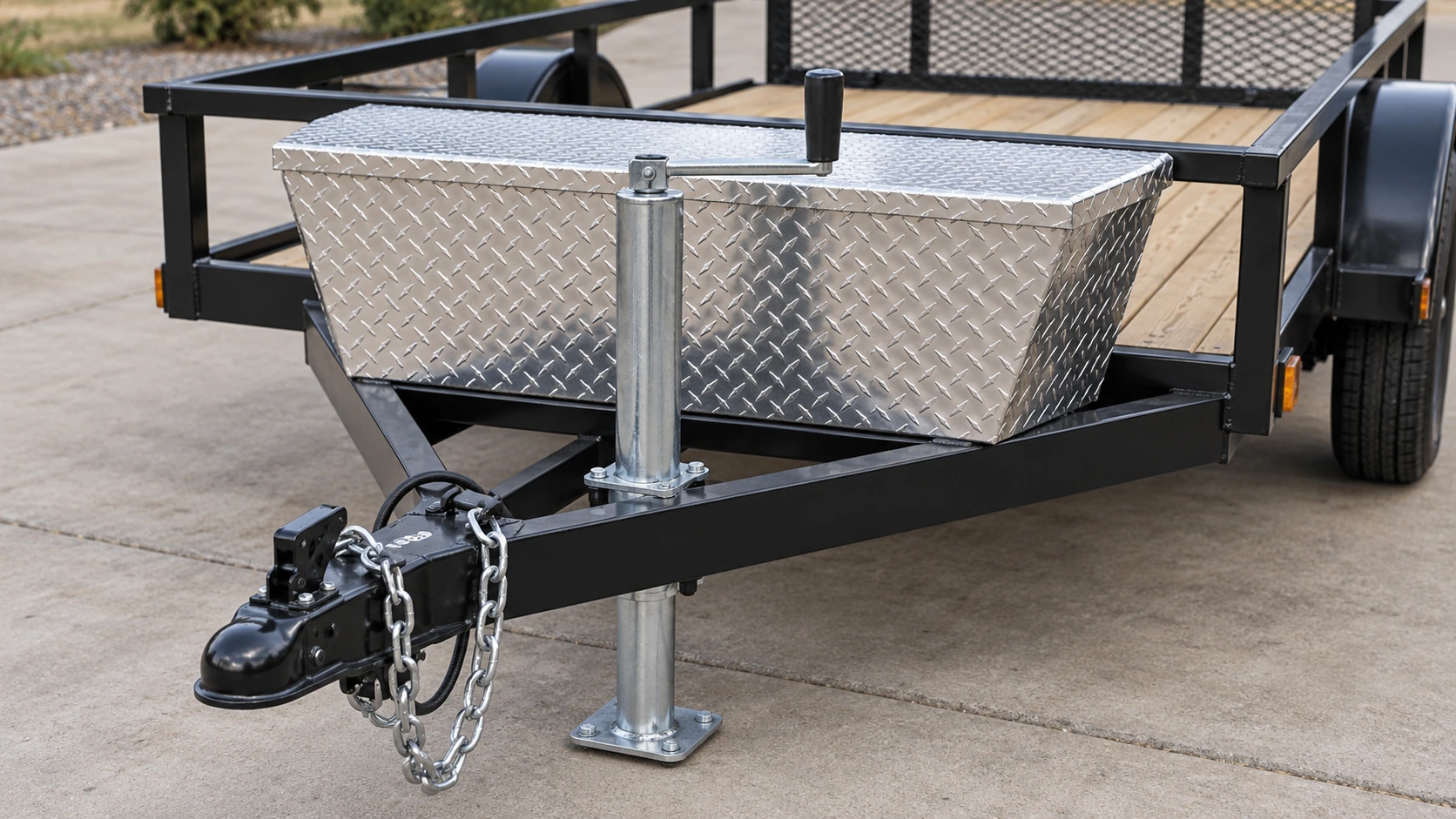

الرافعة المركزية الثابتة
قد تمر الرافعة الثابتة رأسياً عبر وسط المساحة المتاحة.
وإذا كان المقبض علوياً، فهو يحتاج إلى خلوص يسمح بالدوران.
قد تعوق علبة قريبة خلف الرافعة:
- دوران المقبض.
- وصول يد المستخدم.
- إزالة الرافعة.
- الوصول للصيانة.
وجود بضعة مليمترات حول الأنبوب لا يعني بالضرورة توافق الصندوق.
الرافعة ذات المقبض الجانبي
يعمل المقبض في هذا النوع على الجانب.
وقد تقترب قبضته الدوارة من الواجهة الأمامية للصندوق أو أحد أركانه.
قِس كامل مجال دوران المقبض، لا موضع العمود فقط.
الرافعة القابلة للدوران
تحتاج الرافعة الدوارة إلى حيزين مختلفين:
- موضع العمل المنشور.
- مسار الدوران وموضع التخزين.
يجب أن يصل الجسم أو العجلة أو القدم إلى اتجاه التخزين الذي يحدده المصنع، وأن يقفل بصورة صحيحة.
قد لا يلامس الصندوق الرافعة الرأسية، لكنه يمنع تدويرها.
ولهذا يجب تسجيل تكوين الرافعة قبل اختيار الصندوق.
| تكوين الرافعة | الخلوص المطلوب التحقق منه |
|---|---|
| مركزية على الإطار بمقبض علوي | الجسم، دوران المقبض، وصول اليد |
| ثابتة بمقبض جانبي | قوس الدوران الجانبي والوصول للتشغيل |
| جانبية قابلة للدوران | موضع العمل، كامل مسار الدوران، التخزين والوصول للقفل |
| تجميع قابل للإزالة | مسار الإزالة المعتمد وخلوص المعدات المتبقية |
لا تعتبر استبدال الرافعة أو نقلها حلاً تلقائياً لمشكلة ملاءمة الصندوق.
يجب أن يحقق أي نقل مقترح متطلبات تركيب مصنعي المقطورة والمكون بصورة مستقلة.

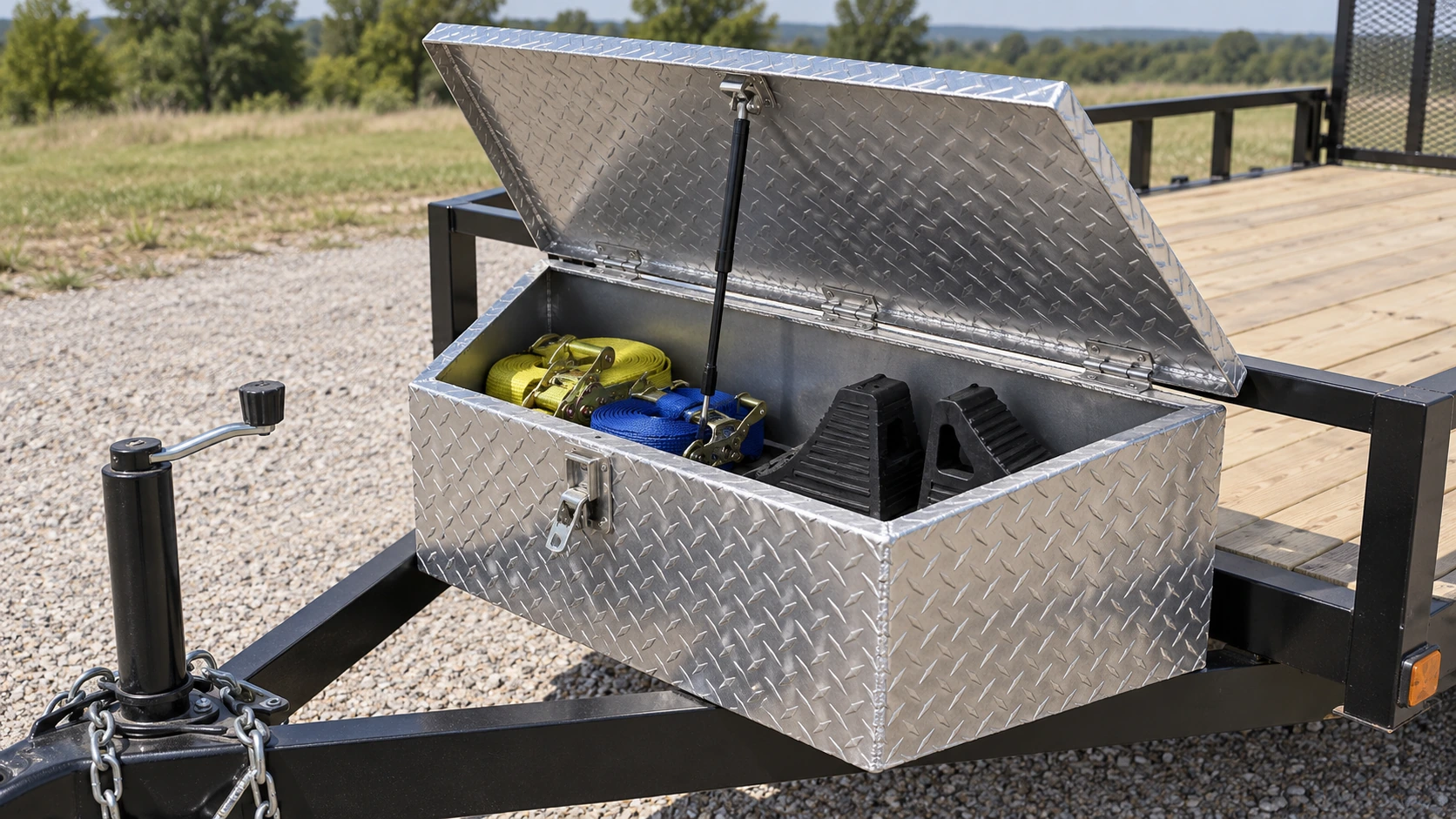

الغطاء يحتاج مساحة أكبر من الصندوق المغلق
الخطأ التالي هو قياس الصندوق وهو مغلق فقط.
قد يلائم الإطار مادياً، لكنه يكون شبه مستحيل الاستخدام.
تخيل صندوقاً بغطاء علوي يقع مباشرة أمام الحاجز الأمامي للمقطورة.
قد يترك الغطاء المغلق خلوصاً عن الحاجز.
لكن عند فتحه قد تدخل الحافة الخلفية أو آلية المفصلة في حيز الحاجز.
وقد تظهر المشكلة نفسها مع:
- الإطارات الاحتياطية.
- الحوامل الأمامية.
- مقابض الرافعة.
- معدات البطارية.
- ملحقات المقطورة الأخرى.
يتميز GDA006 بغطاء علوي تدعمه دعامة غازية.
والارتفاع المنشور 460 mm للمنتج المغلق لا يحدد الخلوص المطلوب للغطاء المفتوح.
قبل الشراء، أكد:
E — ارتفاع الصندوق المغلق
الارتفاع الكلي للصندوق بعد تركيبه في حالة الإغلاق العادية.
F — حيز الغطاء أثناء الفتح
أقصى ارتفاع وحركة أمامية أو خلفية أثناء الفتح.
G — الوصول للتشغيل
المساحة اللازمة لفتح الغطاء والوصول للمعدات وتشغيل المزلاج.
يجب تأكيد زاوية الفتح المعتمدة ومسار الغطاء من رسم المصنع أو عينة فعلية أو نموذج تركيب تم التحقق منه.
لا تفترض أن جميع الصناديق تفتح بالزاوية نفسها.
تحقق من الوصول للقفل والمزلاج
يقلل المزلاج المجوف بروز المعدات خارج وجه الصندوق.
لكنه لا يضمن إمكان الوصول.
فمثلاً، اقتراب الصندوق الشديد من الرافعة قد يصعّب:
- إدخال المفتاح.
- تشغيل المزلاج.
- رفع الغطاء.
وهذا مهم خصوصاً عندما يريد المشتري استخدام الصندوق والمقطورة متصلة بالمركبة.
الصندوق الذي لا يفتح في موضع الاستخدام العادي لا يحقق متطلبات التخزين، حتى لو لائم الهيكل.

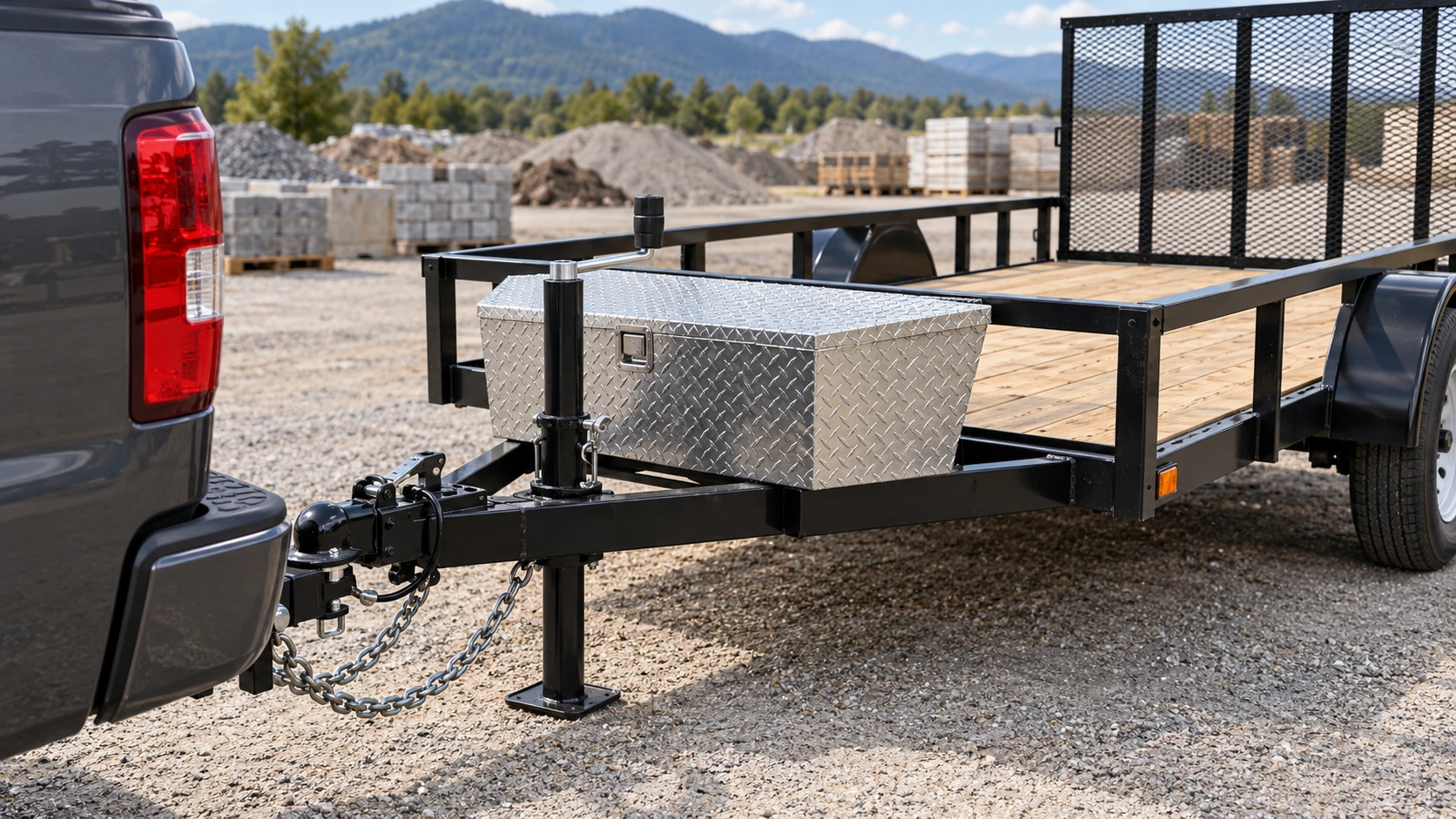

حماية خلوص الانعطاف ومعدات القطر
لا يظل ذراع الجر ثابتاً بالنسبة إلى مركبة القطر.
أثناء الانعطاف تدور المركبة والمقطورة حول اتصال الوصلة.
تتحرك أركان المركبة الخلفية بالنسبة إلى الذراع، وقد يدخل الصندوق القريب من رأس الوصلة في حيز دوران المركبة.
يعتمد الخطر على:
- المسافة من كرة الوصلة إلى الصندوق.
- أقصى عرض للصندوق.
- شكل أركانه.
- البروز الخلفي للمركبة.
- تكوين الباب الخلفي.
- وصلة التمديد أو المكونات المعتمدة الأخرى.
- نطاق زاوية الاتصال المطلوبة.
قد يزيل الصندوق المتدرج حجماً عند الأركان مقارنة بصندوق مستطيل له العرض الأقصى نفسه.
لكن ذلك لا يثبت ميزة خلوص عامة، ولا يضمن التوافق مع مركبة محددة.
تحقق من أقرب اقتراب
بالنسبة إلى التركيبة المقصودة، حدد الخلوص بين الصندوق والمركبة عبر كامل نطاق الزوايا المتوقع.
لا يكفي القياس في خط مستقيم والمقطورة خلف المركبة مباشرة.
قد يظهر الوضع المحدد أثناء:
- الانعطافات الأمامية الضيقة.
- الرجوع للخلف.
- مناورات المداخل.
- الركن.
- المناورة البطيئة على أرض غير مستوية.
في مشاريع OEM يمكن تقييم ذلك من هندسة الوصلة والرسومات البعدية.
وفي المقطورة الموجودة يمكن لفحص خلوص مادي مناسب تحديد الأجزاء المقيدة. لكن لا تقد المركبة عمداً إلى زاوية قصوى غير متحقق منها لمجرد اكتشاف موضع التصادم.
إذا تداخل الصندوق مع المركبة في المناورات المطلوبة، ارفض ذلك الموضع أو التكوين.
لا تفترض أن السائق يستطيع دائماً تجنب التداخل بالانعطاف بزاوية أقل.
لا تعق معدات الوصل والسلامة
يجب أيضاً أن يتعايش الصندوق مع معدات القطر المثبتة على الذراع.
ومن الأمثلة المهمة وصلة توزيع الوزن.
في نقاش r/towing [3]، شغل الصندوق الحالي مساحة تحتاجها حوامل الوصلة على الهيكل.
لم تكن المشكلة أن الصندوق لا يلائم الإطار.
بل أن الصندوق والوصلة يتنافسان على منطقة واحدة من الهيكل.
وهذا الفرق له أثر مهم على قرار الشراء.
قبل تحديد الصندوق، عرّف كل مكون يحتاج إلى موضع محدد على العوارض.
قد تشمل هذه المكونات:
- حوامل توزيع الوزن.
- معدات التحكم في التأرجح.
- حوامل الرافعة.
- تثبيت مفتاح الكبح عند الانفصال.
- نقاط ربط سلاسل الأمان.
- الأسلاك الكهربائية وأسلاك الفرامل.
- المكونات الأخرى التي يحددها مصنع الوصلة.
تحدد تعليمات تركيب المعدات بعض هذه المواضع.
ولا ينبغي تحريكها لمجرد إفساح مجال للصندوق.
لا تقطع أو تثقب أو تعيد موضع معدات قطر ذات قدرة محددة دون موافقة المصنع المختص.
عند اختيار الصندوق، علّم هذه المناطق بوصفها مناطق تركيب محجوزة قبل مقارنة الأبعاد.
التحقق من دعم التثبيت قبل التركيب
ركزت عملية الاختيار حتى الآن على الملاءمة الهندسية.
قد يجتاز الصندوق كل اختبارات الخلوص، ومع ذلك لا يناسب التركيب.
والسبب بسيط:
المساحة المتاحة ليست هيكل تركيب معتمداً.
يتكون الإطار من عضوين رئيسيين يتقاربان باتجاه رأس الوصلة.
وقد توجد أو لا توجد عارضة عرضية أو منصة دعم مناسبة في موضع الصندوق، بحسب تصميم المقطورة.
قد يبدو الصندوق ممتداً عبر العوارض، بينما يفتقر إلى دعم معتمد تحت مناطق تثبيته.

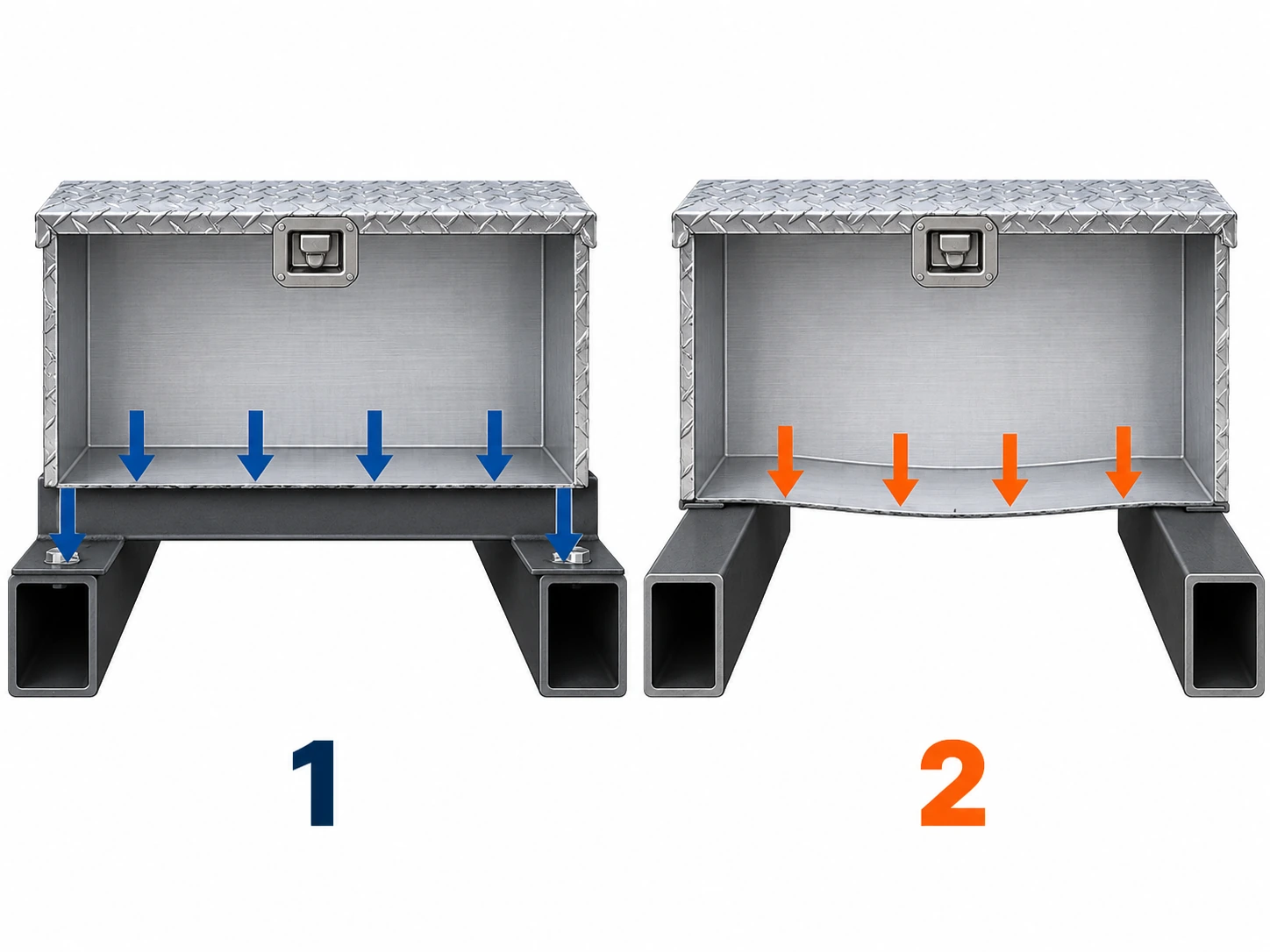

لماذا يهم دعم القاع
يجب أن يحمل الصندوق أكثر من وزنه الفارغ.
عند ملئه تنتقل الحمولة عبر القاع ومعدات التثبيت والبنية الداعمة.
ويجب أن تقاوم الوصلات الحركة أثناء السير أيضاً.
لذلك ينبغي أن يراعي نظام التركيب:
- كتلة الصندوق المتوقعة بعد التحميل.
- مساحة القاع المدعومة.
- مواضع نقاط التثبيت.
- الحمل المحلي على أرضية الصندوق.
- قوة الهيكل والحوامل.
- الحركة والاهتزاز.
- الخلوص للمثبتات والتقويات.
لا يعني صلابة الجدران أن صندوق ألمنيوم كبير يستطيع تلقائياً عبور فجوة واسعة غير مدعومة.
كما أن تركيباً مناسباً لملحق خفيف قد لا يناسب صندوقاً مليئاً بأدوات فولاذية ثقيلة.
هل يمكن استخدام مسامير تثبيت على شكل U؟
تستخدم بعض أنظمة صناديق المقطورات مسامير على شكل U أو ترتيبات تثبيت بالمشابك.
وتستخدم أنظمة أخرى براغي أو مسامير أو حوامل دعم يحددها المصنع.
تعتمد الطريقة الصحيحة على الصندوق ومقطع الهيكل وتصميم التركيب المعتمد.
في نقاش r/Tools [4]، تساءل مالك عما إذا كان ثقب الهيكل يضعفه. واقترح آخرون مسامير مقوسة وألواح دعم كبدائل محتملة.
توضح هذه المقترحات مشكلة شائعة، لكنها ليست موافقة هندسية لمقطورة محددة. لا تنقل توصيات المنتديات بشأن مثبتات مستعملة أو لحام أو تعديل غير معتمد للهيكل.
حتى التثبيت بالمشابك يستلزم التحقق من:
- التوافق مع مقطع الهيكل.
- حجم المشبك.
- الانبعاج أو التشوه المحلي.
- هندسة لوح الدعم.
- مواصفة المثبت.
- الحمل المتوقع.
- قدرة الاحتفاظ المطلوبة.
وجود مسمار على شكل U لا يجعل التركيب مناسباً إنشائياً تلقائياً.
ماذا عن ثقب الهيكل؟
هنا قد تكون النصائح العامة مضللة.
تصف بعض أدلة الصناديق صراحة ترتيبات تركيب تتطلب الثقب.
فمثلاً، توضح تعليمات etrailer لطرازات محددة [5] تثبيتاً متعدد النقاط، وتوصي أن ينفذه فني مؤهل.
تنطبق تلك التعليمات على المنتجات والاستخدامات التي يغطيها الدليل.
ولا تسمح بثقب أي هيكل في أي موضع مختار.
قد يستخدم هيكل آخر مقطعاً أو طريقة تصنيع أو تصميماً إنشائياً مختلفاً.
لذلك:
لا تفترض أن الثقب مقبول دائماً أو ممنوع دائماً. تحقق من الهيكل المحدد وطريقة التثبيت المعتمدة.
إذا تطلب التثبيت ثقوباً جديدة أو لحاماً أو تعديلاً إنشائياً، فاحصل على موافقة المصنع المعني أو تقييم مؤهل مناسب.
ولمشتري OEM، الأفضل تحديد بنية تثبيت الصندوق أثناء تصميم المقطورة.
مطابقة التخزين والحمل العمودي بعد التعبئة
الملاءمة الخارجية ليست هي التخزين القابل للاستخدام.
قد يكون الصندوق المتدرج عريضاً خلفياً ويضيق باتجاه رأس الوصلة.
ويؤثر هذا الشكل في الأشياء التي يمكن تخزينها.
قد يريد المشتري حمل:
- أحزمة استرجاع طويلة.
- مصدات عجلات.
- رافعة محمولة.
- حقيبة أدوات صلبة.
- قطع غيار صغيرة.
السؤال ليس فقط ما إذا كان الحجم الكلي كافياً.
بل ما إذا كانت تلك الأشياء تمر من فتحة الغطاء وتناسب الهندسة الداخلية القابلة للاستخدام.
قِس أكبر غرض أولاً
حدد أكبر غرض أو أصعبه في التخزين.
سجل:
- طوله.
- عرضه.
- ارتفاعه.
- اتجاه وضعه المتوقع.
ثم قارنه بالأبعاد التالية:
H — العرض الداخلي الخلفي
I — العرض الداخلي الأمامي
J — العمق الداخلي
K — الارتفاع الداخلي القابل للاستخدام
L — الأبعاد الحرة لفتحة الغطاء
يجب احتساب العوائق الداخلية مثل:
- الدعامات الغازية.
- المفصلات.
- آليات المزلاج.
- التقويات.
- مثبتات التركيب.
لا يضمن الحجم الكبير دخول حقيبة مستطيلة في صندوق متدرج.
كما قد تمنع الفتحة الضيقة دخول غرض كبير رغم كفاية الحجم الداخلي.
الأبعاد الداخلية لـGOODIN GDA006
تنشر GOODIN الحجم الخارجي الأقصى، لكن صفحة GDA006 لا توفر رسماً داخلياً كاملاً أو تصنيفاً منشوراً لأقصى حمولة تخزين.
لذلك ينبغي أن يطلب مشتري OEM:
- الأبعاد الداخلية الحرة.
- العرضين الداخليين الأمامي والخلفي.
- أقل ارتفاع داخلي.
- خلوص فتحة الغطاء.
- العوائق الداخلية.
- الحمولة المسموح بها للمحتويات.
يجب تأكيدها قبل اختيار الصندوق لمجموعة معدات محددة.
لا تقدّر السعة القابلة للاستخدام من الحيز الخارجي وحده.
الصندوق المحمّل يغيّر الحمل العمودي على الوصلة
لا يقتصر أثر الصندوق على شغل المساحة.
فهو يضيف وزناً في موضع محدد من المقطورة.
ولأن هذه الصناديق غالباً أمام مجموعة المحاور، فإن كتلتها تؤثر في توزيع الوزن.
تنشر GOODIN وزناً صافياً فارغاً قدره 9.15 kg للطراز GDA006.
وهذا مجرد البداية.
ويشمل النظام المركب أيضاً:
- الحوامل.
- المثبتات.
- الملحقات الداخلية.
- الأدوات المخزنة.
- المحتويات الأخرى.
افترض أن المالك سيحفظ أحزمة شد ثقيلة ومفاتيح مقابس وسلاسل ومعدات قطر.
قد تصبح الكتلة المحملة أكبر بكثير من كتلة الصندوق الفارغ.
يعتمد الأثر الحقيقي على الوصلة على الكتلة وموضعها بالنسبة إلى المحاور.
ولا ينبغي افتراض أن كل كيلوغرام في الصندوق يضيف كيلوغراماً كاملاً إلى الوصلة.
تحقق من الحمل الرأسي بعد التحميل
يوضح دليل CURT الرسمي لقياس الحمل الرأسي [7] أن موضع الحمولة بالنسبة إلى المحور يغيّر هذا الحمل.
ويشرح قياس القوة الفعلية المتجهة إلى الأسفل عند نقطة الاتصال بدلاً من الاعتماد على التقدير فقط.
في المقطورات التقليدية المتصلة خلف المركبة، تُستخدم نسبة تقارب 10–15% من الوزن الكلي المحمل كإرشاد عام. لكن المتطلب الفعلي يجب أن يتبع تعليمات مصنعي المقطورة والمركبة والوصلة المحددة.
ومتطلب اختيار الصندوق الأساسي هو:
قِس الحمل الرأسي المحمل أو تحقّق منه بعد إضافة الصندوق ومحتوياته المتوقعة.
تحقق أيضاً من الحدود المعنية:
- الوزن الإجمالي المسموح للمقطورة، GVWR.
- تصنيفات المحاور والإطارات.
- الحمولة المفيدة المتبقية.
- تصنيف الحمل الرأسي للوصلة.
- حدود مركبة القطر.
- حدود ذراع الجر وتثبيت الصندوق.
يجب الالتزام بكل حد ينطبق على النظام. قارن حدوداً من النوع نفسه؛ الوزن الإجمالي وقدرة المحور والحمل الرأسي وحمولة الصندوق ليست تصنيفات قابلة للاستبدال.
سعة التخزين وقدرة التحميل مختلفتان
قد يكفي الحجم الداخلي لكل الأشياء المطلوبة.
لكن ذلك لا يثبت تحمل الأرضية وطريقة التثبيت للكتلة الناتجة.
قد لا يصلح صندوق مخصص لأحزمة خفيفة لحمل معدات ثقيلة مركزة، ما لم يقدم المصنع مواصفة تحميل كافية.
يجب تأكيد حد محتويات GDA006، لا استنتاجه من الألمنيوم أو الحجم الخارجي.
مثال التوافق وجدول فحص الشراء
لنأخذ مقطورة خدمات افتراضية بمقاس 5 × 10 ft.
يريد المالك صندوقاً لحفظ:
- أحزمة الربط.
- مصدات العجلات.
- مجموعة أدوات صغيرة.
- ملحقات قطر احتياطية.
تحتوي المقطورة على رافعة مركزية ومساحة محدودة بين رأس الوصلة والمنصة.
يجد المشتري GDA006 بأبعاد خارجية منشورة 830 × 490 × 460 mm.
ويبدو مرشحاً معقولاً للوهلة الأولى.
لكن الفرز الصحيح يكون كالتالي:
| خطوة الاختيار | ما يجده المشتري | القرار |
|---|---|---|
| المساحة العامة | العرض الأقصى 830 mm يبدو ملائماً | تابع؛ لم يعتمد بعد |
| تقارب الإطار | عرضا القاعدة الأمامي والخلفي غير متاحين | اطلب الرسم |
| قاعدة التركيب | عوارض متقاربة دون تثبيت مؤكد | يلزم اعتماد التركيب |
| خلوص الرافعة | الرافعة المركزية قريبة من مقدمة الصندوق | قِس كامل حركة المقبض |
| الوصول للغطاء | الحاجز قريب خلف الموضع المقترح | أكد مسار الفتح |
| خلوص الانعطاف | أركان المركبة تقترب في المنعطفات الضيقة | تحقق من نطاق الزوايا |
| التخزين | الحقيبة الكبرى لم تقارن بالأبعاد الداخلية | اطلب أبعاداً قابلة للاستخدام |
| الوزن المحمل | وزن الصندوق معروف ووزن الأدوات مجهول | حدد الحمولة وافحص الحمل الرأسي |
المنتج لم يُرفض.
لكنه لم يُعتمد أيضاً.
هذه المعلومات الناقصة هي بالضبط ما ينبغي حسمه قبل الطلب.
متى يكون الصندوق الأصغر أفضل
إذا تعذر توفير خلوص الرافعة والوصلة والانعطاف في موضع معتمد، فقد يكون حجم أصغر أو شكل مختلف هو الاختيار الصحيح.
الحجم الأكبر ليس مفيداً تلقائياً.
صندوق صغير يحافظ على وظائف المقطورة أنسب من صندوق كبير يفرض تنازلات في معدات القطر الأساسية.
متى يحل موضع مختلف المشكلة
أحياناً تكون أبعاد الصندوق مناسبة لكن الموضع المقترح غير مناسب.
إذا وجد موضع آخر معتمد يوفر الدعم والخلوص، فقد يفيد نقل الصندوق إليه.
لكن النقل يغيّر الهندسة وربما توزيع الحمل، لذلك يجب إعادة الفحص الكامل.
متى تلزم بنية تركيب مختلفة
إذا لم يلائم الصندوق إلا بالعبور فوق فجوة غير مدعومة أو تعديل غير معتمد، فلم تعد المشكلة مجرد مقاس.
ينبغي الحصول على حامل أو حل تركيب معتمد، أو اختيار تكوين آخر، أو تقييم التركيب لدى متخصصين.
لا تحول شراء مساحة تخزين إلى تعديل إنشائي مرتجل.
جدول المقاس والتوافق لصندوق مقدمة المقطورة
يمكن استخدام الجدول التالي كاستمارة الشراء الرئيسية.
| البعد أو المتطلب | ما يقاس على المقطورة | ما يطلب من المورد | ارفض أو أعد التقييم إذا… |
|---|---|---|---|
| المسافة الأمامية | التباعد عند مقدمة الصندوق | عرض القاعدة الأمامي | لا يشغل منطقة معتمدة |
| المسافة الخلفية | التباعد عند مؤخرة الصندوق | عرض القاعدة الخلفي | القاعدة لا تلائم الهندسة |
| زاوية العوارض | الزاوية الفعلية | التدرج وهندسة التثبيت | يتعذر الموضع أو الدعم الصحيح |
| المساحة الطولية | المنطقة الحرة بين الوصلة والجسم | العمق الخارجي ومتطلبات التركيب | تُحجب منطقة معدات ضرورية |
| واجهة التركيب | المقاطع والعوارض والأسطح | القاعدة والثقوب والتثبيت المعتمد | لا توجد وصلة إنشائية مناسبة |
| ارتفاع الصندوق | الحيز الرأسي بعد التركيب | الارتفاع المغلق | يتداخل مع المعدات |
| فتح الغطاء | الحيز العلوي والخلفي | المسار والزاوية | لا يفتح بالقدر الكافي |
| خلوص الرافعة | حيز الجسم والمقبض والدوران | كامل الشكل الخارجي | لا تعمل أو لا تنطوي |
| خلوص الانعطاف | نطاق المركبة والمقطورة | مواقع أركان الصندوق المركب | يحدث تصادم في مناورة مطلوبة |
| معدات الوصلة | المناطق المحجوزة للحوامل والرأس | الموضع والبروز | لا يمكن تركيب المعدات بشكل صحيح |
| التخزين الداخلي | حجم المحتويات وكتلتها | الشكل الداخلي والفتحة | لا تدخل الأشياء المطلوبة |
| الحمل الرأسي المحمل | التكوين الحالي والمقترح | الكتلة الفارغة وحد المحتويات | تُتجاوز الحدود المعنية |
| الحماية الخارجية | الطقس واحتياجات التخزين | الختم والمزلاج وإدارة الماء | لا تكفي الحماية للمحتويات |
لا ينبغي منح اعتماد نهائي من اجتياز بعد واحد.
يجب أن تجتاز الهندسة الخارجية والتشغيل والدعم والتكوين المحمل جميعاً.
الحماية من الطقس ومتطلبات مصنّعي المعدات الأصلية
هذه متطلبات اختيار مشروعة، لكنها تأتي بعد تأكيد إمكان التركيب الصحيح.
أراد مشتري r/towing في عام 2026 قفلاً ومقاومة معقولة للماء.
وهي احتياجات شائعة في مقطورات الخدمات المفتوحة.
لكن يجب التمييز بين:
- صندوق له غطاء.
- صندوق له ختم للحماية من الطقس.
- صندوق له مقاومة ماء موثقة.
- صندوق له مزلاج قابل للقفل.
- صندوق له تصنيف محدد للأمان أو مقاومة السرقة.
هذه الأوصاف ليست مترادفة.
فمثلاً، يظهر في GDA006 مزلاج مجوف قابل للقفل.
لكن المواصفة العامة لا تثبت درجة رسمية للعزل المائي أو حماية الدخول.
يجب أن يؤكد المورد ختم الغطاء وتصريف الماء أو إدارته وظروف التعرض المطلوبة.
كما يثبت المزلاج بالمفتاح وظيفة إغلاق، لا مستوى مقاساً لمقاومة السرقة.
وعند حفظ إلكترونيات أو أدوات حساسة للرطوبة، قد تصبح هذه التفاصيل أسباباً مهمة لرفض المنتج.
المصنّعون والموزعون يحتاجون أكثر من مقاس اسمي
قد يبدأ الموزع بطلب:
«صندوق لذراع الجر بمقاس 33 بوصة».
وهذا مفيد للتصنيف التجاري.
لكنه ليس مواصفة OEM كاملة.
ينبغي أن يحدد البرنامج الفعلي:
واجهة المقطورة
- زاوية الإطار والمسافة بين العوارض.
- منطقة التركيب الحرة.
- أسطح الدعم.
- خلوص المعدات المحجوز.
هندسة الصندوق
- الأبعاد الخارجية.
- العرضين الأمامي والخلفي.
- شكل القاعدة.
- ترتيب الثقوب أو الحوامل.
- حيز فتح الغطاء.
- الأبعاد الداخلية القابلة للاستخدام.
متطلبات التخزين
- المحتوى المقصود.
- أقصى كتلة للمحتويات.
- مواصفة القفل والمفتاح.
- مقاومة الماء المطلوبة.
توافق المقطورة
- نوع الرافعة وموضعها.
- الوصول للرأس والسلاسل.
- مواضع حوامل الوصلة.
- حيز الانعطاف.
- التغير المسموح في الحمل الرأسي.
معلومات الاعتماد
- مراجعة رسم الصندوق.
- طريقة التركيب.
- مواصفة المثبتات والحوامل.
- حد حمولة المحتويات.
- تأكيد التوافق مع منصة المقطورة المقصودة.
للموزع الذي يخزن صندوقاً لعدة مقطورات، من المهم ألا يعلن توافقاً عاماً اعتماداً على أقصى عرض فقط.
قد تتطلب الإطارات المختلفة أطقم تثبيت أو مقاسات مختلفة.
رؤية GOODIN والفحص النهائي قبل الشراء
ليس أهم قياس للشراء بالضرورة أقصى عرض خارجي.
بل هو الجمع بين:
تخزين قابل للاستخدام + قاعدة فعلية + خلوص مطلوب + كتلة محملة مسموحة
يوضح GDA006 هذا الفرق.
يوفر حيزه 830 × 490 × 460 mm بداية لاختيار صندوق متدرج.
لكنه لا يحدد دعم القاع أو كامل حركة الغطاء أو خلوص الانعطاف.
يجب تأكيد ذلك على المقطورة الفعلية.
وقبل الطلب يجب أن يجيب المشتري عن أربعة أسئلة:
1. هل يلائم الصندوق المساحة مادياً؟
يجب أن تتوافق هندسة الإطار مع الحيز الخارجي الكامل.
2. هل يبقى قابلاً للاستخدام؟
يجب الوصول إلى الغطاء والقفل والمحتويات دون إعاقة الرافعة أو المعدات.
3. هل يمكن تثبيته صحيحاً؟
يجب أن تحقق طريقة التثبيت متطلبات مصنعي الصندوق والمقطورة.
4. هل تبقى المقطورة المحملة داخل حدودها؟
يجب إدراج الصندوق ومحتوياته الفعلية في تقييم الوزن والحمل الرأسي.
إذا كانت إجابة واحدة «لا»، فالصندوق الأكبر ليس الحل.
قد يكون الحل الصحيح:
- صندوقاً أصغر.
- قاعدة متدرجة مختلفة.
- صندوقاً أقل ارتفاعاً.
- موضعاً آخر معتمداً.
- حامل دعم مصمماً جيداً.
- أو موقع تخزين مختلفاً.
وهذا ينتج قاعدة الاختيار الأساسية:
اختر أبعاد الصندوق وفق حيز التشغيل والدعم المتاح للمقطورة، لا وفق أكبر مساحة فارغة تبدو في صورة.
الصندوق الصحيح لا يحمل الأدوات فقط.
بل يسمح للمقطورة بالاستمرار في العمل كما صُممت.
قبل اعتماد GDA006 نهائياً، اطلب أربعة أمور: رسم القاعدة بعرضيها ومواضع التثبيت المسموحة؛ رسماً داخلياً كاملاً يشمل النهايات المتدرجة وحيز الدعامة الغازية؛ الدعم والمثبتات وطريقة الاتصال المعتمدة؛ وكتلة المحتويات المسموحة للأرضية وللصندوق الكامل. حتى تأكيدها يظل الاختيار أولياً، وليس مثال تركيب متحققاً منه.
للاستفسار عن المقاس، استعرض صناديق أدوات GOODIN ثم تواصل مع GOODIN مع رسم المقطورة المقاس والمحتويات المقصودة.
قائمة الفحص النهائية قبل الشراء
قبل اعتماد صندوق ذراع الجر، أكد:
- هل قِيست المسافتان الأمامية والخلفية بين العوارض؟
- هل الزاوية المحصورة معروفة؟
- هل يظهر الرسم القاعدة الفعلية وعرضيها؟
- هل توجد مساحة طولية دون حجب الوصلة أو معداتها؟
- هل تعمل الرافعة وتنطوي في كامل مجالها المطلوب؟
- هل يفتح الغطاء كفاية دون ملامسة المعدات؟
- هل يمكن الوصول للمزلاج وتشغيله عادة؟
- هل يبقى الصندوق بعيداً عن المركبة في كل زاوية مطلوبة؟
- هل دعم القاع والتثبيت مناسب للكتلة المحملة؟
- هل التعديلات المقترحة على الهيكل معتمدة؟
- هل تدخل الأغراض عبر الفتحة وتلائم الداخل؟
- هل تأكد تصنيف حمولة المحتويات المطلوبة؟
- هل أُدرج الصندوق والحوامل والمعدات في تقييم الحمولة؟
- هل يبقى الحمل الرأسي وبقية التصنيفات داخل الحدود؟
- هل الختم والقفل مناسبان لبيئة التخزين؟
إذا اجتازت هذه الشروط، يمكن تحديد المنتج بثقة.
وإلا، تظل أبعاده المعلنة مجرد نتيجة فرز أولي.
المصادر وقراءات إضافية
توضح منشورات المنتديات مشكلات الشراء، ولا تمثل موافقة هندسية. تسري تعليمات المصنع على المنتجات المحددة فقط. الصور المولّدة بالذكاء الاصطناعي مفاهيم عامة، وليست صور GDA006 أو رسومات إنتاج بأبعاد أو تركيبات معتمدة.
- GOODIN — صندوق أدوات مقدمة المقطورة المصنوع من الألومنيوم GDA006
- Reddit / r/towing — طلب توصيات لصندوق مقدمة المقطورة
- Reddit / r/towing — تعارض الصندوق مع حوامل وصلة توزيع الوزن
- Reddit / r/Tools — تثبيت صندوق أدوات على مقدمة المقطورة
- etrailer — تعليمات تركيب صندوق ألومنيوم — LIT-00714
- etrailer — مواصفات صندوق الأدوات المصنوع من الألومنيوم e44VV
- CURT — كيفية قياس الحمل العمودي على وصلة القطر
صندوق سفلي أم صندوق على ذراع القطر: أين تحمل مقطورة العمل أدواتها؟
مشوار رافعة المقطورة مقابل ارتفاع العمل: كيف تختار رافعة تصل فعلًا إلى وصلة السحب
مقالات لها صلة
