Ход и рабочая высота домкрата прицепа: как выбрать модель, которая действительно достигает сцепки

Рекомендации по подбору, не одобрение монтажа. До заказа или изменения крепления проверьте актуальный чертёж, измерительную базу и инструкции изготовителя.

Почему ход не равен досягаемости

Ход — это величина перемещения, а не абсолютная высота.

Допустим, два домкрата имеют вертикальный ход 15 дюймов. У одного полезный диапазон начинается относительно низко и заканчивается на высоте 28 дюймов от базы, указанной изготовителем. У другого начало расположено выше, а конец находится около 30 дюймов.

Перемещение похоже. Рабочие диапазоны высоты различаются.

Действующие характеристики GOODIN демонстрируют это различие.

Для LF922-2015 опубликованы ход 15 дюймов, высота кронштейна 14.375 дюйма и высота в выдвинутом состоянии 29.375 дюйма. Для поворотного LF932-2015 — соответственно 15, 14.4 и 29.4 дюйма. Более грузоподъёмный квадратный LF971-701513 также имеет ход 15 дюймов, но опубликованная геометрия составляет 13 дюймов по базе кронштейна и 28 дюймов в выдвинутом положении.

То же справедливо для меньшего хода. У LF931-2010 GOODIN указывает 10 дюймов хода, 11.25 дюйма высоты кронштейна и 21.25 дюйма высоты при выдвижении. LF961-1010L тоже предлагает ход 10 дюймов, но высоту кронштейна 13 дюймов и выдвинутую высоту 23 дюйма.

Эти модели не представлены как взаимозаменяемые: их грузоподъёмность, конструкция крепления и другие характеристики различаются.

Они иллюстрируют более важное правило закупки:

Один только ход не определяет, на каких высотах может работать домкрат.

Если прицепу нужна определённая высота сцепной головки, сопоставлять следует полную размерную геометрию, а не только значение хода.

[1][2][3][4][5]

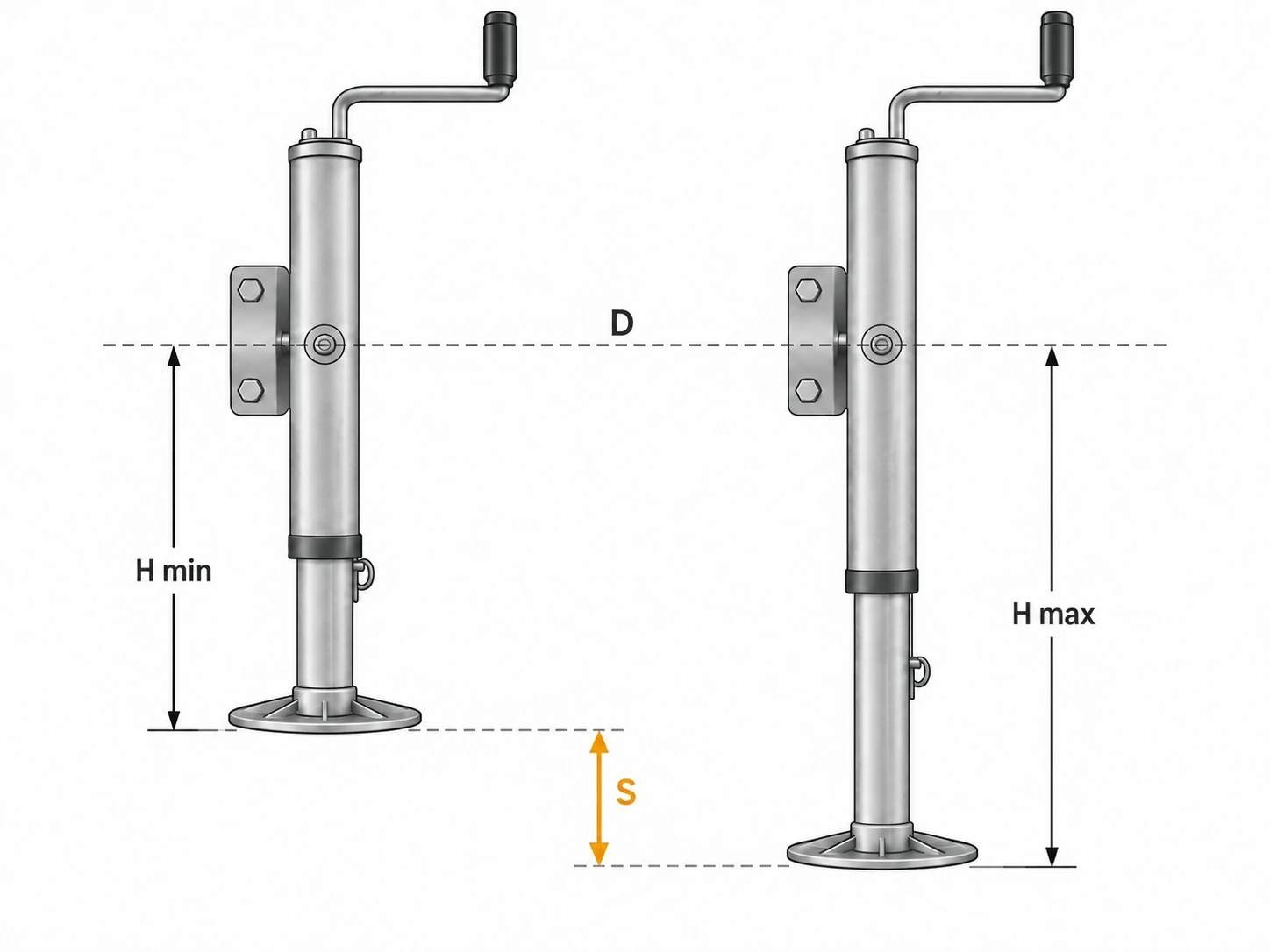

Пять высотных понятий и общая база

Характеристики опорных домкратов могут запутывать, поскольку изготовители и продавцы не всегда одинаково используют размерные термины.

До сравнения изделий разделите пять понятий.

У некоторых изделий ход можно вычислить как разность высот в выдвинутом и убранном состояниях. Например, специалисты по домкратам публикуют эти высоты от определённой точки крепления до низа пяты. Однако расположение базы зависит от конструкции. Поэтому нужно проверять размерный чертёж изготовителя, а не считать, что любая «высота кронштейна» измеряется одинаково.

Это особенно важно при сравнении домкратов для А-образного дышла, боковых поворотных, с трубчатым креплением и квадратных с непосредственной приваркой.

Названия размеров могут выглядеть одинаково, хотя физические монтажные базы различаются.

Ход — это перемещение, а не досягаемость

Если домкрат перемещается на 15 дюймов, его ход равен 15 дюймам.

Это не означает, что он поднимет любой прицеп на 15 дюймов выше обычного положения или что пята достанет до земли при любой высоте рамы от нуля до 15 дюймов.

Домкрат уже имеет физическую длину до начала выдвижения подвижной трубы.

Практический рабочий диапазон поэтому зависит от:

исходной геометрии + хода + геометрии установки + конфигурации пяты/колеса

а не только от хода.

Высоте кронштейна нужна измерительная база

«Высота кронштейна» полезна лишь тогда, когда понятно, откуда измерял изготовитель.

На некоторых боковых домкратах это расстояние от оси монтажного кронштейна до низа пяты. В конструкциях для А-образного дышла базой может быть монтажная пластина.

Поэтому каталожное значение в итоге нужно сверять с чертежом модели.

GOODIN уже соблюдает это ограничение на текущих страницах: опубликованная высота кронштейна не переименовывается автоматически в полную убранную высоту, если чертёж конкретной модели не подтверждает их соответствие.

Измерьте нужный прицепу диапазон

Надёжный подбор по высоте начинается с реального прицепа и тягового автомобиля.

Цель — определить нужный вертикальный диапазон до сравнения изделий.

Шаг 1: определите монтажную базу домкрата

Сначала установите, где именно домкрат будет крепиться к прицепу.

При замене это положение может быть задано существующим кронштейном, приваренной трубой, отверстием в А-образном дышле или монтажной пластиной.

В OEM-проекте высоту установки ещё можно корректировать на этапе проектирования.

Выберите тот же тип базы, который указан на чертеже кандидата, например:

• нижнюю поверхность монтажной пластины;
• ось кронштейна;
• ось трубчатого крепления; или
• другую базу, определённую изготовителем.

Все последующие измерения должны использовать эту же базу.

Без общей базы сравнение каталожных 29 дюймов с измеренными на прицепе 29 дюймами может оказаться бессмысленным.

Шаг 2: высота для освобождения сцепки

Затем определите, насколько действительно должно подниматься дышло при расцеплении.

Соблюдайте процедуры изготовителей прицепа, автомобиля и домкрата, исключите самопроизвольное движение и при необходимости применяйте подходящую устойчивую опору. Не допускайте попадания рук и тела в зоны защемления; не работайте под прицепом без надёжной поддержки. Разместите автомобиль и прицеп в обычной конфигурации сцепления на подходящей ровной поверхности. Определите расстояние от монтажной базы до земли, при котором головка поднимается достаточно высоко над шаром для нормального расцепления.

Не подменяйте его опубликованной высотой фаркопа или номинальной высотой головки, если можно измерить реальную связку.

Подвеска автомобиля, детали сцепного устройства, размер шин, наклон прицепа и загрузка влияют на фактическую геометрию.

Это измерение становится одним из важнейших чисел в спецификации:

максимальная требуемая высота в рабочем положении.

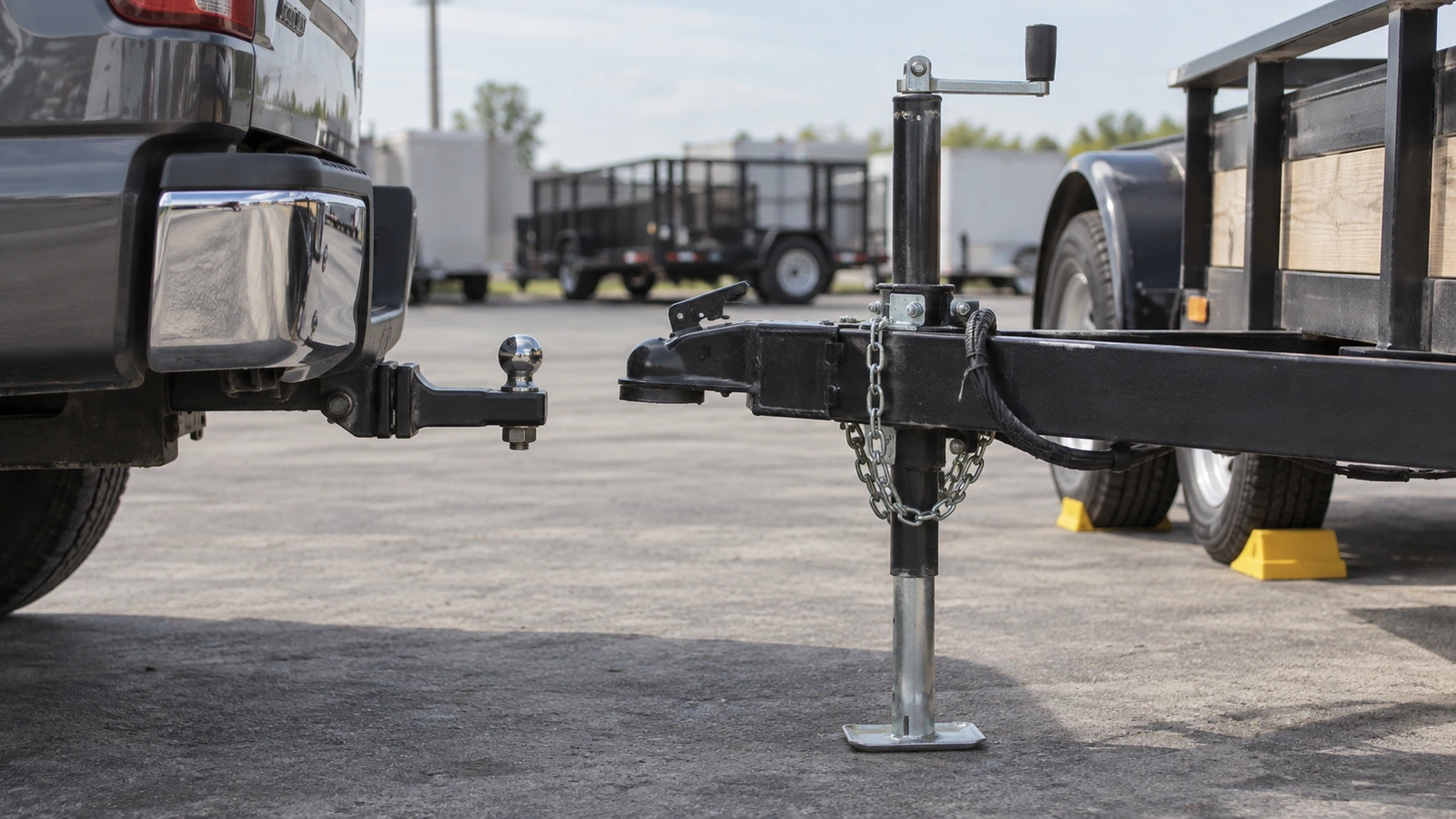

Начальный пример показывает последствия превышения полезного диапазона: винт полностью выдвинут, но головка ещё ниже уровня, необходимого для освобождения шара.

Шаг 3: высота поддержки на стоянке

Расцепление не обязательно является единственным требованием по высоте.

На стоянке или хранении дышлу может требоваться другое положение.

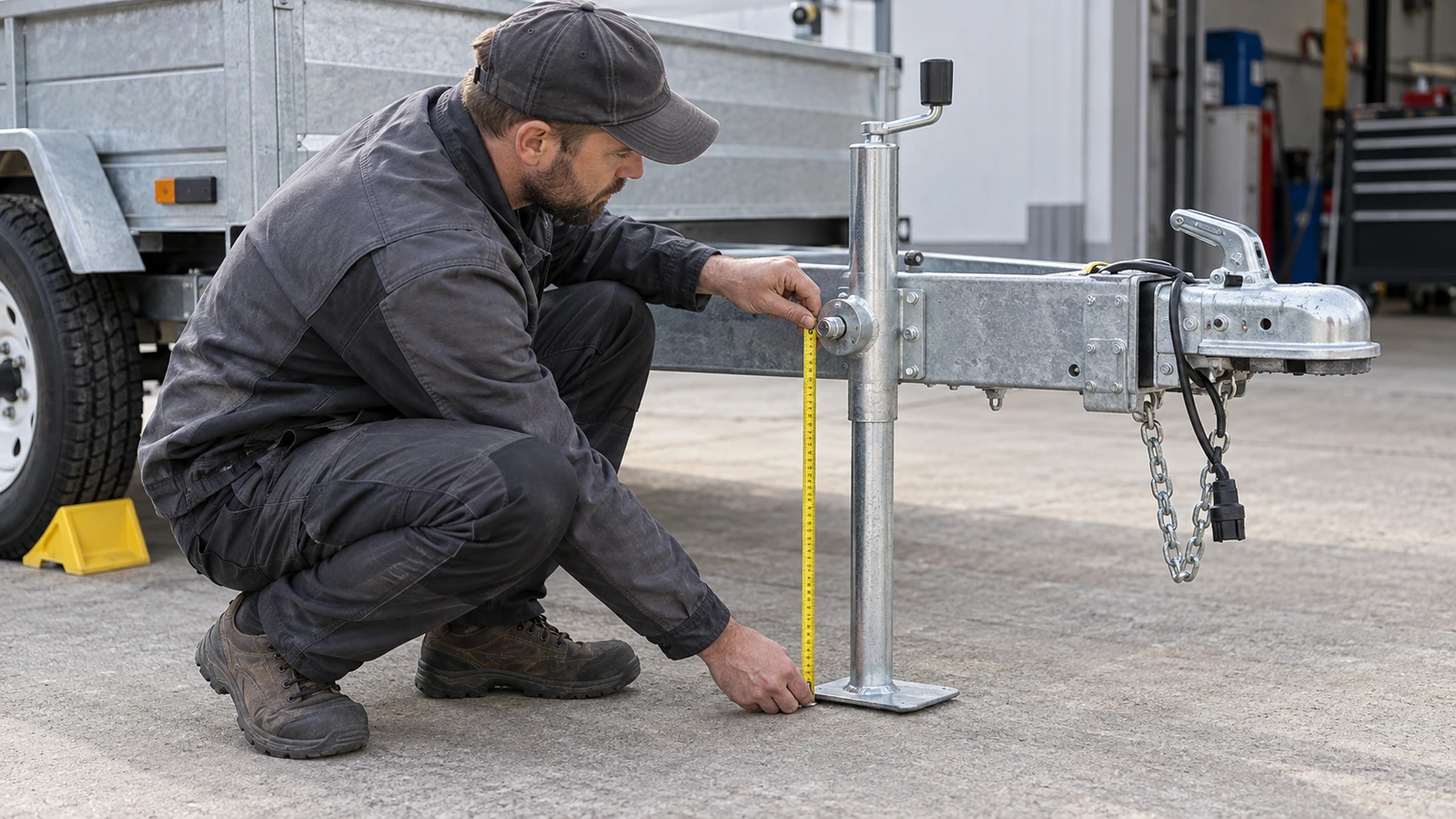

Измерьте расстояние от той же монтажной базы до опорной поверхности при желаемом положении припаркованного прицепа.

У одних прицепов эта высота уверенно находится внутри диапазона сцепления. У других уклон места хранения, геометрия оборудования или положение прицепа создают ещё одну важную рабочую точку.

Выбранный диапазон должен перекрывать реальные режимы, а не одно идеализированное значение.

Шаг 4: минимальное рабочее положение

Максимальной досягаемости уделяют больше внимания, но противоположный предел тоже важен.

Домкрат может оказаться слишком длинным даже полностью убранным в вертикальном рабочем положении.

Если нижняя часть не втягивается достаточно далеко, прицеп останется слишком высоко для посадки головки на шар. Либо оператору придётся снимать пяту, колесо или опорное приспособление только ради завершения сцепления.

Поэтому требование нельзя выразить так:

минимально нужный ход = максимальная высота сцепки

Более корректная формулировка:

нужный рабочий диапазон = самая низкая необходимая рабочая высота → самая высокая необходимая рабочая высота

Кандидат должен перекрывать его по базам, установленным изготовителем. Проверка высоты не заменяет проверки допустимой нагрузки, устойчивости, крепления и условий эксплуатации.

Отдельно проверьте транспортный просвет

Шаг 5: отдельно проверьте транспортный просвет

После сцепления у домкрата появляется другая задача: не мешать движению.

Неповоротному вертикальному домкрату обычно нужен достаточный дорожный просвет в убранном состоянии с учётом условий буксировки. Поворотному требуется место для перевода в транспортное положение и надёжной фиксации.

Lippert прямо предписывает полностью убирать домкрат перед буксировкой и проверять просвет под ним или под пятой. Для некоторых конфигураций может понадобиться одобренная съёмная принадлежность либо другое предусмотренное для модели решение. [6]

Возникает важный инженерный компромисс:

Увеличение вылета вниз может затруднить обеспечение дорожного просвета.

Поэтому более длинный домкрат не обязательно лучше.

Сопоставьте нужный диапазон с домкратом

До просмотра изделий переведите измерения прицепа в простую таблицу требований.

Такая таблица меняет процесс закупки.

Вместо вопроса:

«У вас есть домкрат с ходом 15 дюймов?»

покупатель может спросить:

«Обеспечит ли этот домкрат нужный диапазон от монтажной базы до земли при сцеплении и расцеплении, сохранив достаточный дорожный просвет?»

Это гораздо полезнее как спецификация.

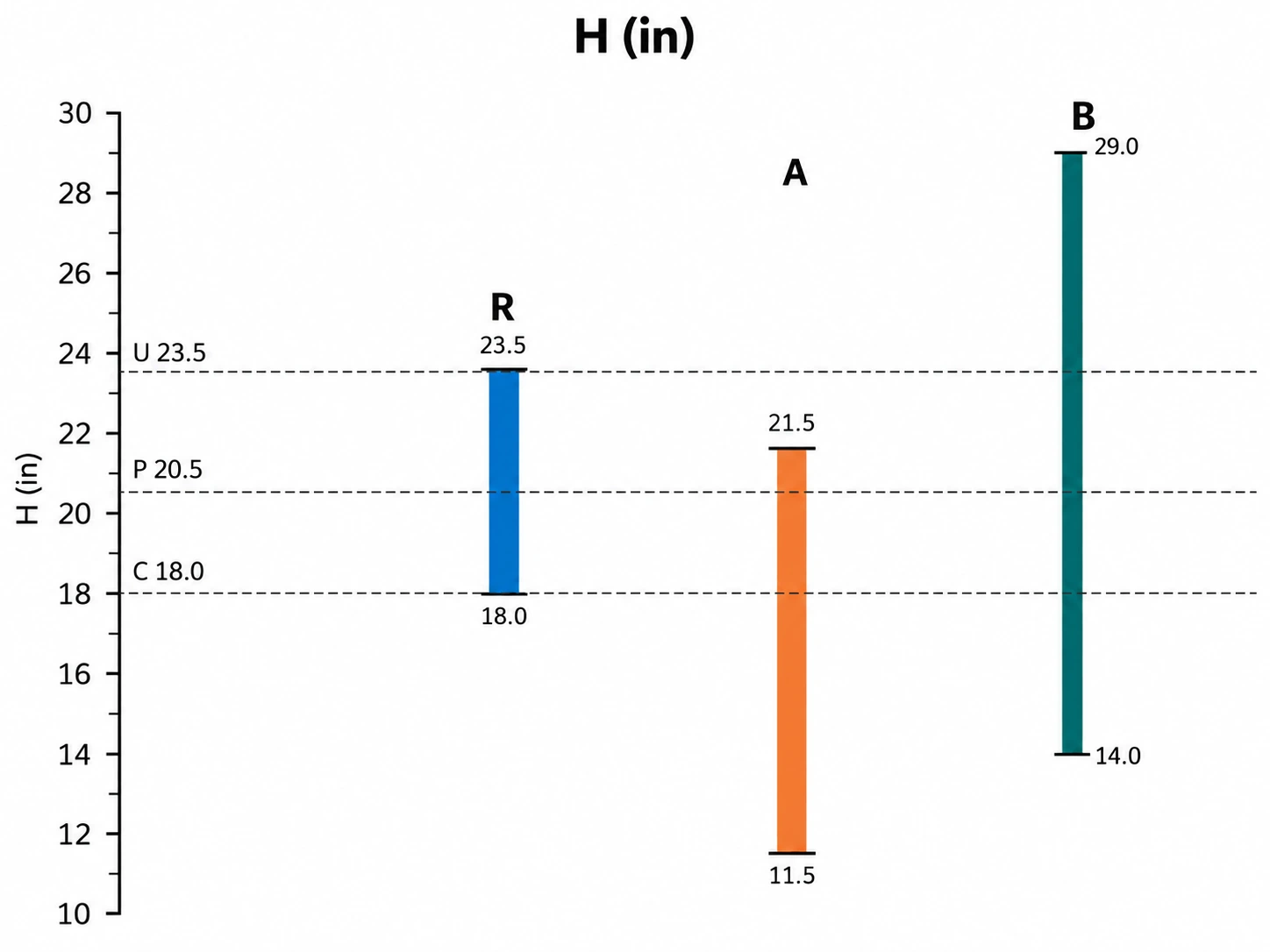

Расчётный пример подбора высоты

Рассмотрим условный прицеп, для которого измерения от выбранной монтажной базы показывают:

• обычное сцепленное положение: 18.0 in до земли;
• поддержка на стоянке: 20.5 in;
• требуемое расцепление: 23.5 in;
• после полного втягивания должен сохраняться достаточный транспортный просвет.

Кандидат имеет ход 10 дюймов, но подтверждённый диапазон от 11.5 до 21.5 дюйма по той же базе.

На первый взгляд 10 дюймов более чем достаточно: между сцеплением на 18.0 и расцеплением на 23.5 дюйма прицеп перемещается лишь на 5.5 дюйма.

Тем не менее домкрат не подходит.

Его максимальная рабочая высота — 21.5 дюйма.

Проблема не в недостаточном ходе как таковом. Весь диапазон расположен слишком низко.

Теперь рассмотрим другого кандидата с той же архитектурой крепления, чертёж которого подтверждает полезный диапазон 14.0–29.0 дюйма.

Все рабочие положения 18.0, 20.5 и 23.5 дюйма находятся внутри него.

При условии остальных проверок крепления, грузоподъёмности, места для рукоятки и прочности этот кандидат проходит отбор по высоте.

Пример объясняет, почему простое вычитание двух высот прицепа и покупка только по ходу могут дать неверный результат.

Три способа исправить несоответствие высоты

Если домкрат не достигает нужной высоты, версия с большим ходом может решить проблему.

Но это не единственное возможное исправление.

Геометрия должна показать, какой параметр действительно нужно изменить.

Решение 1: увеличенная рабочая высота в выдвинутом состоянии

Если место установки фиксировано и ход заканчивается до освобождения шара, может подойти модель с более высоким допустимым верхним пределом.

Главный параметр — итоговый рабочий диапазон, а не просто дополнительные дюймы хода.

Например, GOODIN сейчас публикует для LF931-2010 ход 10 дюймов, высоту кронштейна 11.25 и выдвинутую высоту 21.25 дюйма. Для LF922-2015 указаны 15, 14.375 и 29.375 дюйма соответственно. Геометрия существенно различается, хотя совместимость крепления и грузоподъёмность всё равно проверяются отдельно.

Решение 2: изменение места крепления, если конструкция прицепа допускает

В OEM-проекте смещение монтажной базы переносит весь рабочий диапазон.

Это может позволить существующему ходу лучше покрыть сцепление и расцепление.

Но речь не о косметическом изменении.

Монтажная высота влияет на:

• максимальную досягаемость;
• минимальную рабочую высоту;
• дорожный просвет;
• пространство для рукоятки;
• место для поворота и транспортировки; и
• нагрузку на несущую часть крепления прицепа.

Поэтому при замене нельзя переносить или изготавливать кронштейн просто ради установки несовместимого домкрата, если рама и способ крепления не одобрены для такой конфигурации.

Для OEM-заказчика, напротив, высота крепления должна входить в спецификацию с самого начала.

Решение 3: одобренная регулируемая выдвижная опора

Некоторые домкраты имеют нижнюю секцию с пальцем для быстрого грубого позиционирования в дополнение к винтовому механизму.

Это принципиально отличается от увеличения хода винта.

Например, изготовитель Extreme Max 5001.6268 отдельно указывает 18 дюймов электрического хода и 4.5 дюйма ручного выдвижения нижней секции, заявляя суммарно 22.5 дюйма. Эти числа относятся к конкретной модели, а не являются универсальным запасом. [8]

Выдвижная опора позволяет приблизить пяту к земле до начала рабочего подъёма винтом.

Но покупателю нужно проверить:

• рассчитан ли домкрат на такую опору;
• допустимый диапазон регулировки;
• шаг отверстий пальца;
• требуемую глубину сопряжения;
• геометрию в убранном транспортном состоянии; и
• порядок работы изготовителя.

Нельзя автоматически считать совместимым универсальный удлинитель стороннего производства.

Например, инструкции Bulldog запрещают регулировать опору под нагрузкой и требуют полного введения пальцев в предусмотренные отверстия до начала использования. [7]

Для закупки это означает: регулировка нижней опоры — предусмотренная характеристика изделия, а не импровизированный способ удлинить неподходящий домкрат.

Досягаемость, просвет и поворотное хранение

Существует и другая типичная ошибка подбора высоты.

Покупатель обнаруживает недостаточную высоту выдвижения и выбирает физически более длинный домкрат.

Новый достигает сцепки, но в убранном состоянии висит слишком низко.

Это особенно важно для:

• низких хозяйственных прицепов;
• прицепов на неровных и грунтовых дорогах;
• лодочных слипов и переломов уклона;
• прицепов с неповоротными вертикальными домкратами; и
• конструкций, где колесо или пята остаются ниже рамы при движении.

Та же геометрия создаёт практический компромисс: для защиты от удара о неровный грунт нужна меньшая убранная высота, но на стоянке необходим большой вылет. Руководство Lippert учитывает и просвет после втягивания, и высоту выдвижения. [6]

Поэтому одобрить нужно оба конца диапазона.

Максимальная досягаемость решает лишь половину задачи.

Поворотный домкрат: вторая геометрия

Для поворотного домкрата полное втягивание трубы не обязательно является конечным транспортным положением.

Весь узел поворачивается в горизонтальное или почти горизонтальное положение.

Появляются дополнительные проверки:

• Проходит ли домкрат мимо рамы на всей траектории поворота?
• Не задевают ли колесо или пята соседние детали?
• Полностью ли входит фиксатор в рабочем и транспортном положениях?
• Не мешает ли убранный домкрат сцепной головке, лебёдке, ящику или другому оборудованию дышла?

Например, LF932-2015 GOODIN сочетает опубликованный ход 15 дюймов с поворотным кронштейном и подпружиненным фиксатором. Высотный диапазон должен работать вертикально, а целому узлу нужно место для поворота в транспортное положение.

Для такого изделия «рабочая высота» и «транспортный габарит» должны быть отдельными строками закупочной спецификации.

Одобряйте изделие по чертежу

Каталожные страницы помогают сузить выбор.

Окончательное одобрение должно опираться на чертёж конкретной модели.

Он должен определять как минимум:

• точную монтажную базу;
• убранную геометрию;
• выдвинутую геометрию;
• ход винта;
• размеры пяты или колеса;
• регулировку нижней опоры, если она есть;
• монтажные размеры;
• габарит рукоятки, если он важен; и
• транспортную геометрию поворотных конструкций.

Это особенно важно, когда поставщики используют похожие названия, но разные способы измерения.

Не превращайте «высоту кронштейна» в «убранную высоту», пока чертёж не подтвердит, что это один размер.

Не считайте, что:

ход + каталожная высота кронштейна = реальная установленная максимальная высота

если базы этих величин не согласованы.

Не переносите размеры внешне похожего домкрата на другую модель.

Примеры GOODIN: ход — лишь часть геометрии

Следующие модели GOODIN показывают, почему три высотных поля следует рассматривать вместе.

GOODIN публикует эти значения на соответствующих действующих страницах изделий. [1][2][3][4][5]

Таблица не является рейтингом.

Она показывает, что известный ход всё ещё оставляет без ответа главный вопрос:

Где этот ход расположен относительно прицепа?

Грузоподъёмность, конструкция крепления, пята или колесо, место для рукоятки и прочие требования должны пройти отдельную проверку до замены одной модели другой.

Задайте полный рабочий диапазон

Для серийного прицепа или оптовой закупки «домкрат 2,000 lb, ход 15 in» — неполная спецификация.

Более полезный запрос предложения должен указывать:

Данные прицепа

• тип или платформу;
• место установки домкрата;
• монтажный чертёж или размеры рамы;
• высоту монтажной базы при обычном сцеплении;
• максимальную высоту базы для расцепления;
• требуемую высоту поддержки на стоянке;
• минимальный дорожный просвет;
• свободный габарит для рукоятки и транспортного положения.

Подтверждаемые данные домкрата

• точную высотную базу изготовителя;
• ход;
• убранную или минимальную рабочую высоту;
• выдвинутую или максимальную рабочую высоту;
• высоту кронштейна и её определение;
• регулировку нижней опоры, если используется;
• геометрию пяты или колеса;
• поворотное транспортное положение, если предусмотрено;
• монтажный интерфейс и размеры.

Этого достаточно поставщику для проверки реальной геометрии вместо выбора лишь по грузоподъёмности и ходу.

Позиция GOODIN: задавайте диапазон, а не только ход

Полезнее всего задавать высоту домкрата как рабочий диапазон.

Покупатель должен иметь возможность сформулировать:

От этой монтажной базы домкрат должен работать от минимальной высоты сцепления до максимальной высоты расцепления и стояночной поддержки, затем убираться или поворачиваться с достаточным дорожным просветом.

Ход становится одним из параметров выполнения требования.

Самим требованием он не является.

Если существующий домкрат не достигает сцепки, правильным решением может быть:

• большая выдвинутая рабочая высота;
• другая геометрия между убранным и выдвинутым положениями;
• одобренное OEM изменение места крепления; или
• разрешённая изготовителем регулируемая нижняя опора.

Ответ зависит от положения нужного диапазона относительно реального размерного контура домкрата.

Именно поэтому ход 15 дюймов не исключает недостатка высоты, а другой домкрат с похожим ходом может работать отлично.

Итоговая проверка выбора

До одобрения совместимости по высоте проверьте:

1. Какая именно база на прицепе измеряется?
2. Насколько головка должна подняться для освобождения реального шара?
3. Какая высота нужна на стоянке?
4. Какое минимальное рабочее положение нужно для нормального сцепления?
5. Какой просвет нужен после полного втягивания или поворота?
6. Какую базу чертёж использует для высоты кронштейна, убранной и выдвинутой высот?
7. Находится ли весь требуемый диапазон внутри полезного диапазона домкрата?
8. Обеспечивает ли добавочную высоту одобренная нижняя опора, регулировка которой указана отдельно от хода винта?
9. Сохраняется ли место для рукоятки, поворота и соседних деталей после окончательной установки?

Только после ответов на эти вопросы значение хода приобретает смысл.

Задача подбора — не купить домкрат с наибольшим ходом.

Нужно купить изделие, чья установленная геометрия соответствует прицепу при сцеплении, хранении и буксировке.

Источники и дополнительные материалы

Опубликованные размеры — каталожные примеры, не одобрение взаимозаменяемости. Проверьте актуальный чертёж, измерительную базу и порядок эксплуатации.

1. GOODIN — LF931-2010 — 2,000 lb Utility Trailer Jack
2. GOODIN — LF961-1010L — 1,000 lb Single-Wheel Trailer Jack
3. GOODIN — LF922-2015 — 2,000 lb Sidewind Trailer Jack, 15 in Travel
4. GOODIN — LF932-2015 — 2,000 lb Sidewind Swivel Trailer Jack
5. GOODIN — LF971-701513 — 8,000 lb Sidewind Square Trailer Jack
6. Lippert — The Ultimate Guide to Trailer Jack Replacement
7. Bulldog — Drop Leg Operation — N182815
8. Extreme Max — 5001.6268 Power Electric Tongue Jack
