Recorrido vs. altura de trabajo del gato para remolque: cómo elegir uno que realmente alcance el enganche
En esta guía

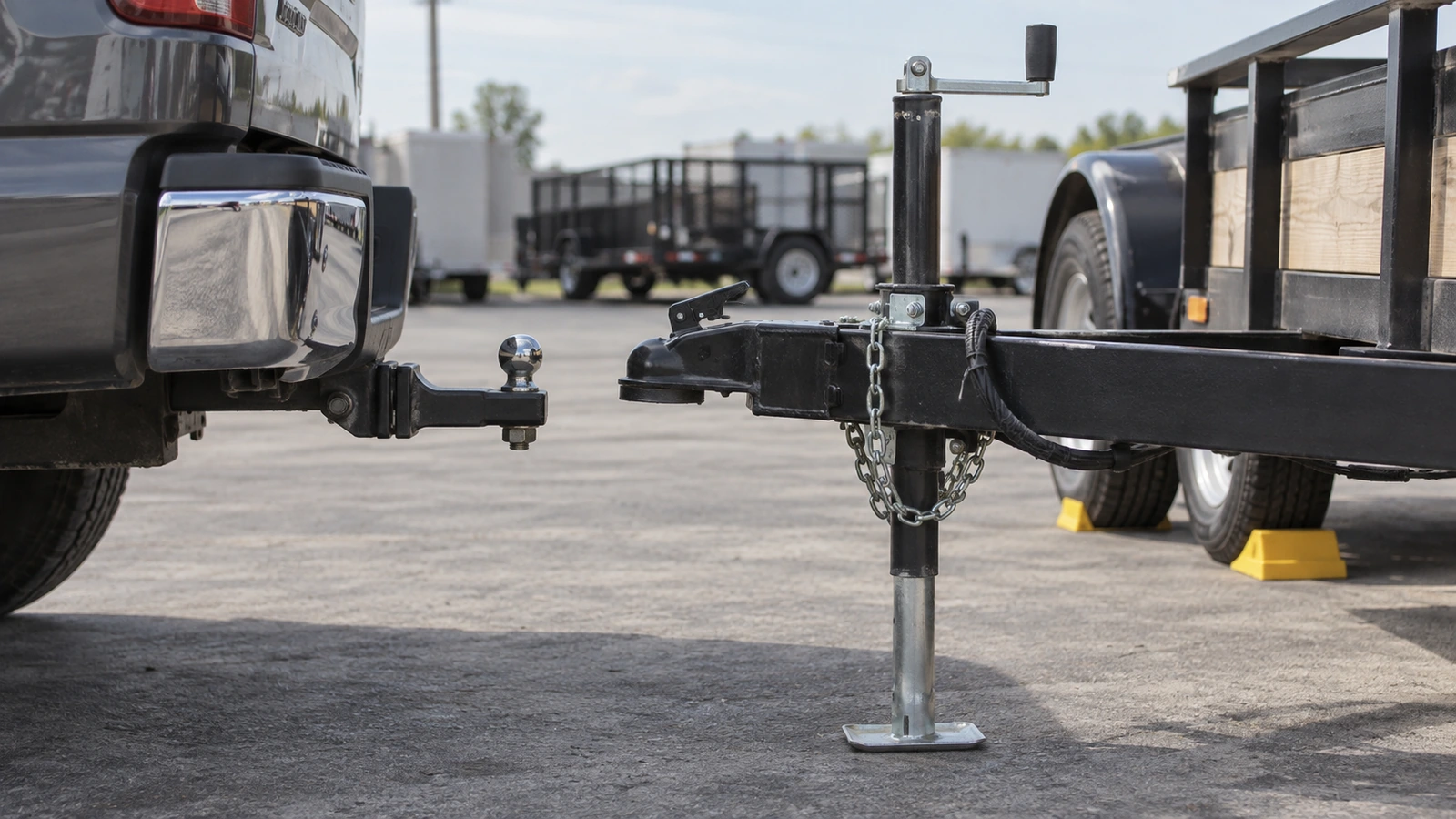

Considere una incompatibilidad de altura frustrante: el remolque está sobre terreno llano, pero el gato de la lanza llega a su extensión máxima antes de que el acoplador pueda elevarse por encima de la bola del vehículo tractor. El mecanismo puede funcionar correctamente; lo que ocurre es que su intervalo de altura instalado está situado demasiado abajo. Es una situación ilustrativa de selección, no el diagnóstico de un remolque concreto.
Esto no implica necesariamente una avería del gato.
Puede ser un error de selección.
Al ver “15 in de recorrido”, un comprador puede suponer razonablemente que el gato ofrece suficiente margen vertical. Sin embargo, el recorrido describe cuánto se desplaza una parte del gato. Por sí solo no indica dónde empieza o termina ese movimiento, cómo queda el gato respecto al bastidor ni cuánto sobresale el conjunto por debajo cuando está completamente retraído.
Por eso, la pregunta más útil al seleccionar un gato para remolque no es:
¿Cuánto recorrido tiene este gato?
Sino:
¿El intervalo de altura de trabajo del gato instalado cubre todas las alturas que realmente necesita este remolque?
Esa diferencia puede determinar si el remolque se engancha, desengancha, estaciona y remolca normalmente, o si un gato aparentemente adecuado llega al final de su carrera antes de que el acoplador supere la bola.
Guía de selección, no aprobación de montaje. Confirme el plano vigente, la referencia dimensional y las instrucciones del fabricante antes de comprar o modificar el montaje.
Por qué recorrido no es alcance
El recorrido es una distancia de desplazamiento, no una altura absoluta.
Supongamos que dos gatos ofrecen 15 pulgadas de recorrido vertical. Uno puede empezar su intervalo útil relativamente abajo y terminar a 28 pulgadas del punto de referencia definido por el fabricante. Otro puede empezar más arriba y terminar cerca de 30 pulgadas.
El desplazamiento es parecido. Sus intervalos útiles de altura no lo son.
Las especificaciones actuales de GOODIN muestran esta diferencia.
El LF922-2015 publica 15 pulgadas de recorrido, 14.375 pulgadas de altura del soporte y 29.375 pulgadas de altura extendida. El modelo giratorio LF932-2015 publica 15 pulgadas de recorrido, 14.4 pulgadas de altura del soporte y 29.4 pulgadas de altura extendida. El gato cuadrado de mayor capacidad LF971-701513 también tiene 15 pulgadas de recorrido, pero su geometría publicada es de 13 pulgadas en la referencia del soporte y 28 pulgadas extendido.
El mismo principio aparece en productos con menor recorrido. El LF931-2010 de GOODIN tiene 10 pulgadas de recorrido y alturas publicadas de 11.25 pulgadas en el soporte y 21.25 pulgadas extendido. El LF961-1010L también ofrece 10 pulgadas de recorrido, pero publica una altura del soporte de 13 pulgadas y una altura extendida de 23 pulgadas.
Estos modelos no se presentan como intercambiables: difieren en capacidad, arquitectura de montaje y otras especificaciones.
Ilustran una regla de compra más importante:
El recorrido, por sí solo, no define dónde puede trabajar el gato.
Si un remolque necesita alcanzar una altura concreta del acoplador, debe compararse con toda la geometría dimensional del gato, no únicamente con su recorrido.

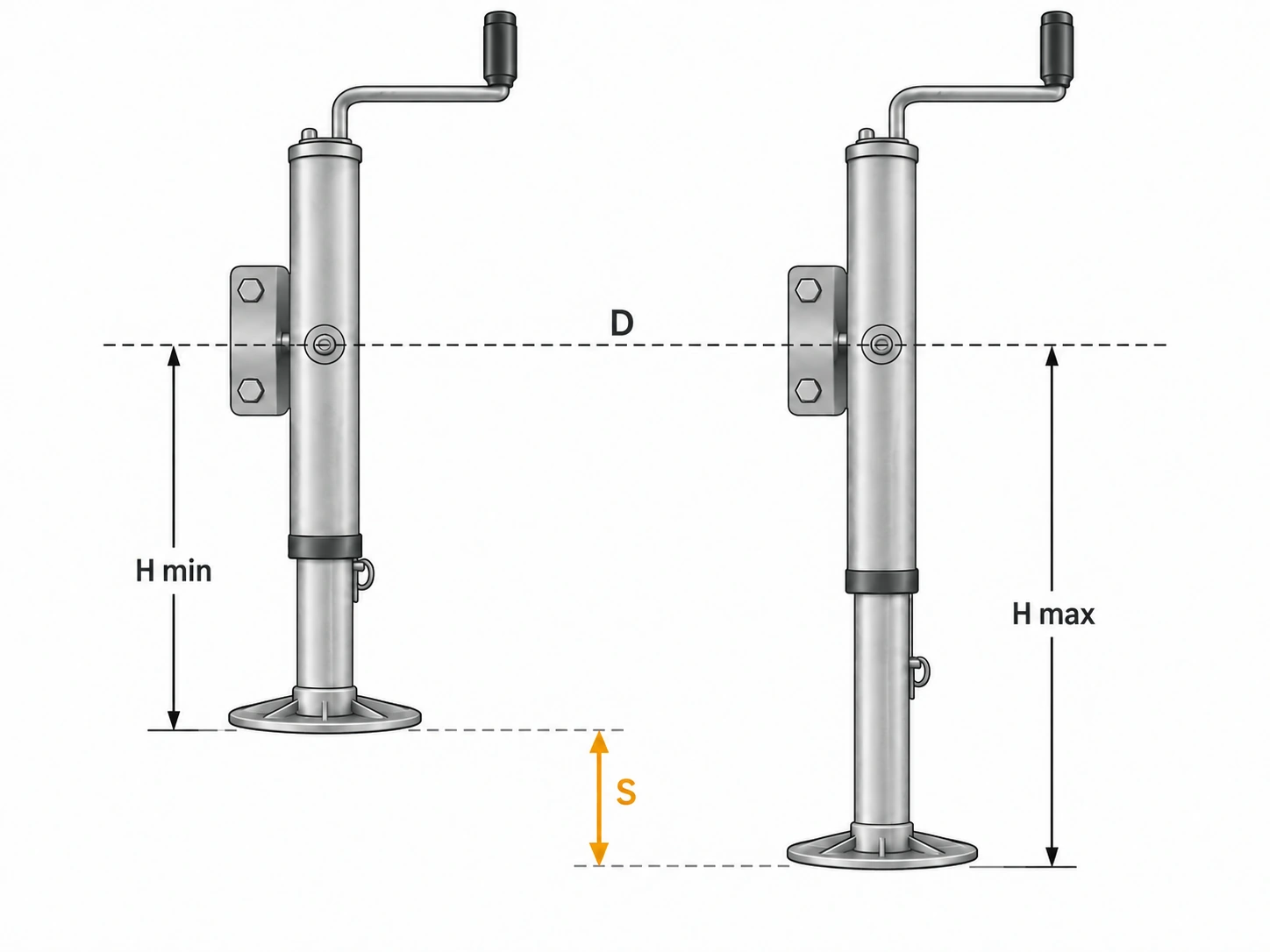

Cinco términos de altura y una referencia común
Las especificaciones de los gatos para remolque pueden resultar confusas porque fabricantes y vendedores no siempre emplean los términos dimensionales de la misma manera.
Antes de comparar productos, distinga cinco conceptos.
| Especificación | Qué indica | Qué no indica |
|---|---|---|
| Recorrido | Cuánto se desplaza el mecanismo entre posiciones definidas | La altura absoluta mínima o máxima de trabajo una vez instalado |
| Altura del soporte | Una altura entre una referencia de montaje/soporte y el pie o rueda, en la condición definida por el fabricante | Una medida universal de altura retraída |
| Altura retraída | Distancia desde una referencia de montaje definida hasta la parte inferior del pie/rueda con el gato totalmente retraído | Altura máxima de trabajo disponible |
| Altura extendida | Distancia desde esa misma referencia hasta el pie/rueda a máxima extensión | Si esa altura sirve con la posición de montaje del remolque |
| Ajuste de pata telescópica | Posicionamiento grueso adicional mediante una pata inferior ajustable, cuando existe | Recorrido adicional del husillo |
En ciertos productos, el recorrido se calcula directamente restando la altura retraída de la extendida. Por ejemplo, los especialistas suelen publicar las alturas retraída y extendida del soporte desde un punto de montaje definido hasta la parte inferior del pie. Pero la posición de esa referencia varía según la arquitectura. Hay que confirmar el plano dimensional del fabricante y no asumir que todas las “alturas del soporte” usan la misma referencia.
Esta distinción es especialmente importante al comparar un gato para lanza en A, uno giratorio lateral, uno de montaje tubular y uno cuadrado de soldadura directa.
Las etiquetas dimensionales pueden parecer iguales aunque las referencias físicas de montaje sean distintas.
Recorrido es carrera, no alcance
Si un gato se desplaza 15 pulgadas, tiene 15 pulgadas de recorrido.
Eso no significa que pueda elevar cualquier remolque 15 pulgadas sobre su posición normal ni que su pie alcance cualquier distancia entre suelo y bastidor de cero a 15 pulgadas.
El gato ya tiene una longitud física antes de que empiece a extenderse el tubo móvil.
Por tanto, su intervalo práctico depende de:
geometría inicial + recorrido + geometría de montaje + configuración del pie/rueda
y no solo del recorrido.
La altura del soporte necesita una referencia
“Altura del soporte” solo es útil si se sabe desde dónde midió el fabricante.
En algunos gatos laterales, se mide desde el centro del soporte hasta la parte inferior del pie. En diseños para lanza en A, el fabricante puede tomar como referencia la placa de montaje.
Por eso, el dato de catálogo debe comprobarse finalmente en el plano del modelo.
GOODIN ya aplica este límite en sus páginas actuales: la altura publicada del soporte no se cambia automáticamente por “altura retraída total” salvo que el plano específico establezca esa relación.
Mida el intervalo que necesita el remolque
Un proceso fiable de selección empieza por el remolque y el vehículo tractor reales.
El objetivo es definir el intervalo vertical que debe cubrir el gato antes de comparar productos.
Paso 1: establezca la referencia de montaje

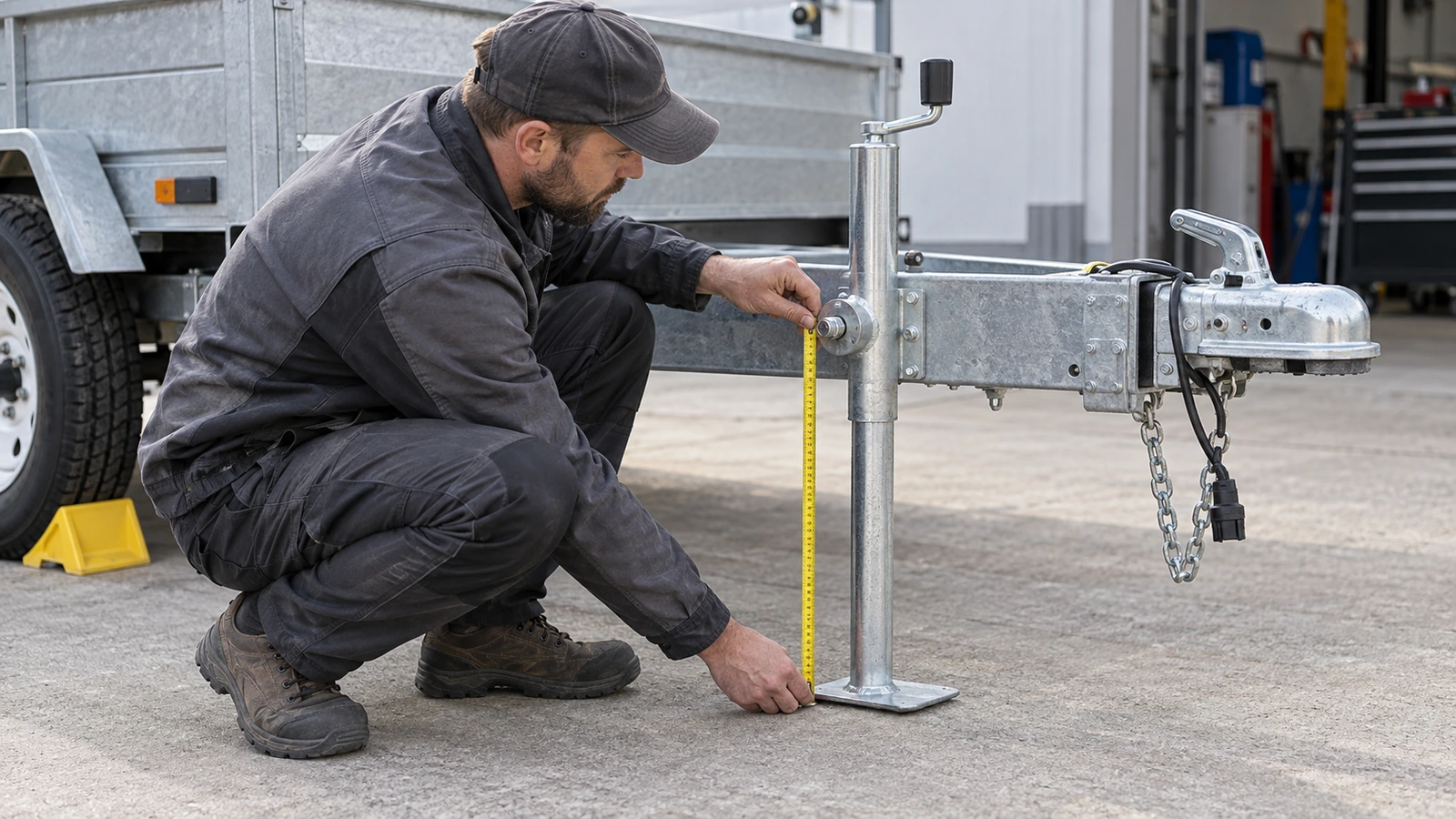

Primero identifique dónde se fijará realmente el gato al remolque.
En una sustitución, la posición puede estar determinada por el soporte existente, tubo soldado, abertura de la lanza en A o placa de montaje.
En un proyecto OEM, la cota de montaje puede seguir siendo ajustable durante el diseño.
Elija el mismo tipo de referencia que aparece en el plano del candidato, por ejemplo:
- cara inferior de la placa de montaje;
- eje central del soporte;
- eje central del montaje tubular; u
- otra referencia definida por el fabricante.
Todas las mediciones posteriores deben usar esa misma referencia.
Sin una referencia común, comparar una cota de producto de 29 pulgadas con una medida de campo de 29 pulgadas puede carecer de sentido.
Paso 2: mida la altura necesaria para liberar el enganche
Después determine cuánto debe subir realmente la lanza para desenganchar.
Siga los procedimientos de los fabricantes del remolque, vehículo y gato, inmovilice los vehículos y utilice un apoyo estable adecuado cuando sea necesario. Mantenga manos y cuerpo alejados de puntos de atrapamiento; no trabaje debajo de un remolque sin apoyo seguro. Coloque el remolque y el vehículo en su configuración normal de enganche, sobre una superficie llana apropiada. Determine la distancia de la referencia de montaje al suelo necesaria para que el acoplador suba suficientemente por encima de la bola y permita el desenganche normal.
No sustituya esta medida por la altura publicada del enganche del vehículo o la altura nominal del acoplador si puede medir el conjunto real.
La suspensión, los componentes del enganche, el tamaño de neumáticos, la inclinación del remolque y su carga afectan a la geometría real.
Esta medida pasa a ser uno de los valores más importantes de la especificación:
altura máxima de trabajo necesaria en posición desplegada.
La situación inicial ilustra qué sucede cuando se supera el intervalo útil: el husillo llega a máxima extensión y el acoplador sigue por debajo de la altura necesaria para superar la bola.
Paso 3: mida la altura de apoyo estacionado
Desenganchar no es necesariamente la única exigencia de altura.
El remolque puede necesitar otra altura de lanza cuando está estacionado o almacenado.
Mida desde la misma referencia del gato hasta la superficie de apoyo con el remolque en su posición de estacionamiento prevista.
En algunos remolques, esa posición queda holgadamente dentro del intervalo de enganche. En otros, una zona de almacenamiento inclinada, la geometría del equipo o la posición del remolque crean otro punto de trabajo importante.
El intervalo seleccionado debe cubrir las posiciones reales de operación, no un único valor idealizado.
Paso 4: compruebe la posición mínima de trabajo
El alcance máximo recibe mucha atención, pero también importa el extremo opuesto.
Un gato puede ser demasiado largo incluso retraído en su posición vertical de uso.
Si la parte inferior no se recoge lo suficiente, el remolque puede quedar demasiado alto para asentarse sobre la bola, o el operador puede tener que quitar el pie, la rueda o algún apoyo solo para completar el enganche.
Por tanto, el intervalo requerido no es:
recorrido mínimo necesario = altura máxima del enganche
Se aproxima más a:
intervalo de trabajo necesario = menor altura desplegada necesaria → mayor altura desplegada necesaria
El candidato debe cubrirlo utilizando las referencias dimensionales del fabricante. La comprobación de altura no sustituye las de carga nominal, estabilidad, fijación o condiciones de uso.
Compruebe la holgura de transporte por separado
Paso 5: compruebe por separado la distancia libre para remolcar
Una vez enganchado el remolque, el gato tiene otra función: apartarse.
Un gato vertical fijo suele necesitar suficiente distancia libre bajo el remolque al retraerse, según el entorno de circulación. Uno giratorio necesita espacio para rotar hasta la posición de transporte y bloquearse con seguridad.
Lippert indica expresamente que hay que retraer por completo el gato antes de remolcar y verificar la distancia libre bajo el gato o el pie. Algunas configuraciones pueden requerir un accesorio desmontable aprobado u otra solución específica del modelo para obtener la holgura necesaria. [6]
Esto introduce un compromiso de ingeniería importante:
Aumentar el alcance hacia abajo puede dificultar la distancia libre al suelo.
Por tanto, un gato más largo no es automáticamente mejor.
Compare el intervalo requerido con el gato
Antes de revisar productos, convierta las mediciones del remolque en una ficha sencilla.
| Requisito del remolque | Qué medir | Datos del producto que comparar | Rechace el candidato si… |
|---|---|---|---|
| Posición enganchada | Referencia de montaje al suelo con el acoplador asentado en la bola | Geometría retraída / mínima desplegada | No se retrae lo suficiente para un enganche normal |
| Altura de desenganche | Referencia al suelo cuando el acoplador supera el enganche | Altura extendida de trabajo | Alcanza el final de carrera antes de liberar el acoplador |
| Posición estacionada | Referencia al suelo en la posición de estacionamiento requerida | Intervalo de altura de trabajo | La posición requerida queda fuera del intervalo útil |
| Holgura de transporte | Punto más bajo retraído respecto a la vía/obstáculos | Geometría retraída o espacio de giro para transporte | Queda demasiado bajo o no puede girar para guardarse |
| Necesidad de pata ajustable | Alcance grueso adicional necesario antes de usar el husillo | Ajuste aprobado y posiciones de orificios | La posición excede el ajuste del fabricante |
| Posición de montaje | Localización del soporte/placa del remolque | Referencia del plano del fabricante | Las cotas usan una referencia de montaje incompatible |
Esta tabla cambia el proceso de compra.
En lugar de preguntar:
“¿Tienen un gato con 15 pulgadas de recorrido?”
el comprador puede preguntar:
“¿Este gato puede cubrir la distancia requerida entre la referencia de montaje y el suelo tanto enganchado como durante el desenganche, conservando suficiente holgura para remolcar?”
Es una especificación mucho más útil.
Ejemplo de compatibilidad de altura

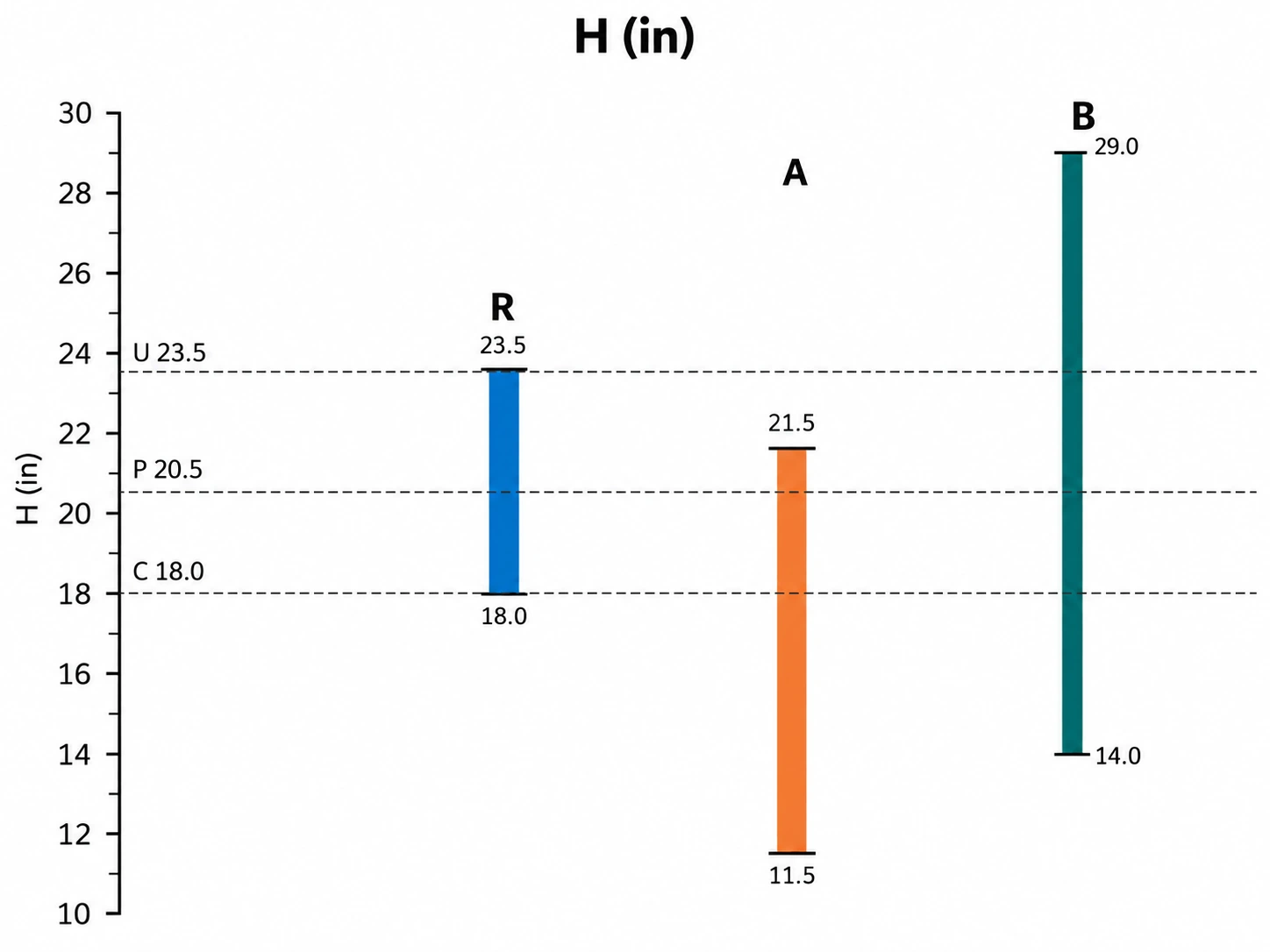

Considere un remolque hipotético cuyas mediciones desde la referencia de montaje elegida muestran:
- posición normal de enganche: 18.0 in al suelo;
- posición de apoyo estacionado: 20.5 in;
- posición requerida de desenganche: 23.5 in;
- debe seguir existiendo holgura suficiente para circular después de retraer completamente.
Un candidato ofrece 10 pulgadas de recorrido, pero su intervalo verificado es de 11.5 a 21.5 pulgadas usando la misma referencia.
A primera vista, 10 pulgadas parecen generosas porque el remolque solo se desplaza 5.5 pulgadas entre las 18.0 del enganche y las 23.5 necesarias para desenganchar.
Sin embargo, el gato no sirve.
Su altura máxima de trabajo es de 21.5 pulgadas.
El problema no es un recorrido insuficiente por sí solo, sino que todo el intervalo está situado demasiado abajo.
Considere ahora otro candidato con la misma arquitectura de montaje cuyo plano confirma un intervalo útil de 14.0 a 29.0 pulgadas.
Las posiciones de 18.0, 20.5 y 23.5 pulgadas quedan dentro de ese intervalo.
Sujeto a las comprobaciones restantes de montaje, capacidad, espacio de manivela y estructura, este candidato supera la selección por altura.
El ejemplo explica por qué restar dos alturas del remolque y comprar únicamente por recorrido puede llevar a una respuesta equivocada.
Tres soluciones a una incompatibilidad de altura
Si el gato no llega a la altura necesaria, una versión con mayor recorrido puede resolver el problema.
Pero no es la única corrección posible.
La geometría debe identificar qué variable necesita cambiar.
Solución 1: elija mayor altura extendida de trabajo
Si la posición de montaje es fija y el gato agota su carrera antes de liberar la bola, puede convenir un modelo cuyo extremo superior de trabajo sea más alto y adecuado.
Lo importante es el intervalo resultante, no solo las pulgadas adicionales de recorrido.
Por ejemplo, GOODIN publica actualmente el LF931-2010 con 10 pulgadas de recorrido, 11.25 de altura del soporte y 21.25 de altura extendida. El LF922-2015 publica 15 pulgadas de recorrido, 14.375 de altura del soporte y 29.375 de altura extendida. Representan geometrías considerablemente distintas, aunque montaje y capacidad aún necesitan comprobación independiente.
Solución 2: cambie la posición de montaje cuando el diseño lo permita
En aplicaciones OEM, desplazar la referencia de montaje reposiciona todo el intervalo de trabajo.
Así, una especificación de recorrido existente puede cubrir mejor las posiciones de enganche y desenganche.
Pero no es una modificación meramente estética.
La altura de montaje afecta a:
- alcance máximo;
- altura mínima desplegada;
- distancia libre durante el transporte;
- espacio de la manivela;
- espacio de giro para almacenamiento; y
- cargas estructurales en la fijación al remolque.
Por ello, el comprador de un recambio no debe reubicar o fabricar un soporte solo para adaptar un gato incompatible, salvo que la estructura y el método de fijación estén aprobados para esa configuración.
En cambio, para compradores OEM, la cota de montaje debe formar parte de la especificación desde el principio.
Solución 3: utilice una pata telescópica ajustable aprobada
Algunos gatos emplean una pata inferior con pasador para un posicionamiento grueso rápido, además del mecanismo de husillo.
Es algo fundamentalmente distinto de especificar más carrera del husillo.
Por ejemplo, la página del fabricante del Extreme Max 5001.6268 distingue 18 pulgadas de recorrido motorizado y 4.5 pulgadas de extensión manual de la pata, anunciando 22.5 pulgadas combinadas. Son cifras de ese modelo, no un margen universal. [8]
La pata ajustable puede acercar el pie al suelo antes de que el husillo efectúe la elevación de trabajo.
Pero el comprador debe verificar:
- si el gato está diseñado para esa pata;
- intervalo de ajuste aprobado;
- separación entre orificios del pasador;
- acoplamiento mínimo requerido;
- geometría retraída de almacenamiento; y
- procedimiento de operación del fabricante.
No debe suponerse que una extensión genérica de recambio sea compatible.
Las instrucciones de Bulldog, por ejemplo, indican que el ajuste no debe accionarse mientras el gato soporta carga y que los pasadores deben quedar totalmente insertados en los orificios previstos antes de usarlo. [7]
En compras, esto significa que la pata ajustable es una característica definida del producto, no una forma improvisada de alargar un gato inadecuado.
Alcance, distancia al suelo y almacenamiento girado
Existe otro error habitual en la selección de altura.
El comprador descubre que el gato no se extiende lo suficiente y elige otro físicamente más largo.
El nuevo alcanza el enganche, pero queda demasiado bajo cuando está retraído.
Esto importa especialmente en:
- remolques utilitarios bajos;
- remolques usados en vías irregulares o sin pavimentar;
- rampas de embarcaciones y cambios de pendiente;
- remolques con gatos verticales fijos; y
- aplicaciones donde la rueda o el pie permanece bajo el bastidor durante el transporte.
La misma geometría crea un compromiso práctico: puede hacer falta menor altura retraída para evitar golpes en terreno irregular y, a la vez, mucha extensión al estacionar. La guía de selección de Lippert considera tanto la holgura retraída como el alcance extendido. [6]
Por tanto, deben aprobarse ambos extremos del intervalo.
El alcance máximo solo resuelve la mitad del problema.
Los gatos giratorios añaden otra geometría
En un gato de montaje giratorio, retraer por completo el tubo puede no ser la posición final de transporte.
El conjunto gira hasta quedar horizontal o casi horizontal.
Eso añade otras comprobaciones:
- ¿El gato evita el bastidor durante todo el giro?
- ¿La rueda o el pie evita las estructuras próximas?
- ¿El pasador entra completamente tanto en uso como en transporte?
- ¿El gato guardado interfiere con acoplador, cabrestante, caja de herramientas u otros componentes de la lanza?
El LF932-2015 de GOODIN, por ejemplo, combina 15 pulgadas de recorrido publicado con soporte giratorio y pasador de bloqueo con resorte. Su intervalo debe funcionar verticalmente, mientras el conjunto necesita espacio para girar hasta su posición de transporte.
En este producto, “altura de trabajo” y “espacio de almacenamiento” deben ser requisitos separados de compra.
El plano debe determinar la aprobación
Las páginas de catálogo ayudan a reducir opciones.
La aprobación final debe basarse en el plano específico del modelo.
Ese plano debe establecer como mínimo:
- referencia exacta de montaje;
- geometría retraída;
- geometría extendida;
- carrera del husillo;
- dimensiones del pie o rueda;
- intervalo de la pata ajustable, si existe;
- dimensiones de montaje;
- envolvente de la manivela cuando proceda; y
- geometría guardada de los modelos giratorios.
Es especialmente importante cuando dos proveedores usan nombres similares pero miden de distinta manera.
No convierta “altura del soporte” en “altura retraída” salvo que el plano confirme que representan la misma cota.
No dé por hecho que:
recorrido + un valor de soporte del catálogo = altura máxima real instalada
a menos que ambos usen referencias compatibles.
Tampoco transfiera cotas de un gato de aspecto similar a otro modelo.
Ejemplos GOODIN: recorrido es solo parte de la geometría
Los siguientes modelos GOODIN ilustran por qué deben analizarse juntos los tres campos de altura.
| Modelo | Recorrido publicado | Altura del soporte publicada | Altura extendida publicada |
|---|---|---|---|
| LF931-2010 | 10 in | 11.25 in | 21.25 in |
| LF961-1010L | 10 in | 13 in | 23 in |
| LF922-2015 | 15 in | 14.375 in | 29.375 in |
| LF932-2015 | 15 in | 14.4 in | 29.4 in |
| LF971-701513 | 15 in | 13 in | 28 in |
GOODIN publica estas dimensiones en las páginas actuales correspondientes. [1][2][3][4][5]
La tabla no es una clasificación de prestaciones.
Demuestra que conocer el recorrido deja una pregunta esencial sin responder:
¿Dónde queda ese recorrido respecto al remolque?
Capacidad, arquitectura de montaje, pie o rueda, holgura de manivela y demás requisitos deben aprobarse independientemente antes de sustituir un modelo por otro.
Especifique todo el intervalo de trabajo
Para un remolque de producción o compras en volumen, “gato de 2,000 lb, recorrido de 15 in” no es una especificación completa.
Una solicitud de oferta más útil debe identificar:
Información del remolque
- tipo o plataforma;
- ubicación del gato;
- plano de montaje o dimensiones del bastidor;
- altura de la referencia de montaje en enganche normal;
- altura máxima de esa referencia para desenganchar;
- altura de apoyo estacionado prevista;
- distancia libre mínima al suelo durante el transporte;
- espacio circundante para manivela y almacenamiento.
Información del gato que confirmar
- referencia exacta de altura del fabricante;
- recorrido;
- altura retraída o mínima de trabajo;
- altura extendida o máxima de trabajo;
- altura del soporte y su definición;
- ajuste de pata inferior, si se usa;
- geometría del pie o rueda;
- posición girada de transporte, si corresponde;
- interfaz y dimensiones de montaje.
Así el proveedor puede confirmar la geometría real, en vez de seleccionar únicamente por capacidad y recorrido.
Visión GOODIN: especifique un intervalo, no solo recorrido
La manera más útil de especificar la altura es como un intervalo de trabajo.
El comprador debería poder indicar:
Desde esta referencia de montaje, el gato debe funcionar desde la posición mínima de enganche hasta la máxima de desenganche y apoyo estacionado; después debe retraerse o girar con suficiente holgura para remolcar.
El recorrido pasa a ser un parámetro para cumplir ese requisito.
No es el requisito en sí.
Si el gato actual no alcanza el enganche, la solución puede ser:
- mayor altura extendida de trabajo;
- otra geometría entre retracción y extensión;
- cambio de montaje aprobado por el OEM; o
- configuración de pata ajustable aprobada por el fabricante.
La respuesta depende de dónde quede el intervalo requerido respecto a la envolvente dimensional real del gato.
Por eso un gato de 15 pulgadas de recorrido aún puede quedarse corto y otro de recorrido semejante puede funcionar perfectamente.
Lista final de selección
Antes de aprobar la compatibilidad de altura, confirme:
- ¿Qué referencia exacta del remolque se está midiendo?
- ¿Cuánto debe subir el acoplador para superar el enganche real?
- ¿Qué altura se necesita al estacionar?
- ¿Cuál es la posición desplegada mínima para enganchar normalmente?
- ¿Qué holgura se requiere después de retraer o girar por completo?
- ¿Qué referencia usa el plano para las alturas del soporte, retraída y extendida?
- ¿Todo el intervalo requerido queda dentro del intervalo útil del gato?
- ¿La altura adicional procede de una pata aprobada cuyo ajuste se especifica separado del recorrido del husillo?
- ¿El montaje final conserva espacio para manivela, giro y componentes próximos?
Solo después de responder estas preguntas cobra sentido el recorrido.
El objetivo no es comprar el gato con más pulgadas de carrera.
Es comprar aquel cuya geometría instalada se adapte al remolque desde el enganche hasta el almacenamiento y el transporte.
Fuentes y lecturas complementarias
Las cotas publicadas son ejemplos de catálogo, no aprobaciones de intercambio. Confirme el plano actual, la referencia de medida y las instrucciones de uso.
- GOODIN — LF931-2010 — 2,000 lb Utility Trailer Jack
- GOODIN — LF961-1010L — 1,000 lb Single-Wheel Trailer Jack
- GOODIN — LF922-2015 — 2,000 lb Sidewind Trailer Jack, 15 in Travel
- GOODIN — LF932-2015 — 2,000 lb Sidewind Swivel Trailer Jack
- GOODIN — LF971-701513 — 8,000 lb Sidewind Square Trailer Jack
- Lippert — The Ultimate Guide to Trailer Jack Replacement
- Bulldog — Drop Leg Operation — N182815
- Extreme Max — 5001.6268 Power Electric Tongue Jack
Cómo Elegir el Tamaño de una Caja para la Lanza: Espacio en A, Gato y Holguras del Remolque
Sustitución del cabrestante náutico: cómo combinar montaje, argolla de proa y ángulo de tracción
Artículo relacionado
