トレーラージャッキのストロークと作動高さ：ヒッチに届くモデルの選び方

選定ガイドであり、取り付け承認ではありません。購入や取り付け変更の前に、現行図面、測定基準、メーカー手順を確認してください。

ストロークと到達高さは違う

ストロークは移動距離であり、絶対的な高さではありません。

縦方向のストロークがどちらも15インチのジャッキを考えます。一方は比較的低い位置から始まり、メーカー指定の基準点から28インチで有効範囲が終わるかもしれません。もう一方は開始位置が高く、終点が30インチ近くになるかもしれません。

移動量は似ていますが、有効な高さ範囲は同じではありません。

GOODINの現行仕様にも、この違いが表れています。

LF922-2015の公表値は、ストローク15インチ、ブラケット高さ14.375インチ、伸長時高さ29.375インチです。旋回式LF932-2015は、ストローク15インチ、ブラケット高さ14.4インチ、伸長時高さ29.4インチです。より高容量の角形LF971-701513もストロークは15インチですが、ブラケット基準の高さは13インチ、伸長時は28インチと公表されています。

短いストロークの製品にも同じ原則が当てはまります。LF931-2010はストローク10インチ、ブラケット高さ11.25インチ、伸長時高さ21.25インチです。LF961-1010Lもストローク10インチですが、ブラケット高さ13インチ、伸長時高さ23インチです。

ここで各モデルを互換品として紹介しているわけではありません。容量、取り付け構造、その他の仕様が異なります。

これらが示す、より重要な購買原則は次のとおりです。

ストロークだけでは、ジャッキがどの高さで作動できるかは決まりません。

特定のカプラー高さが必要なトレーラーでは、ストローク値だけでなく、寸法形状全体を照合する必要があります。

[1][2][3][4][5]

五つの高さ用語と共通基準

メーカーや販売者によって寸法用語の使い方が必ずしも同じではないため、トレーラージャッキの仕様は分かりにくくなることがあります。

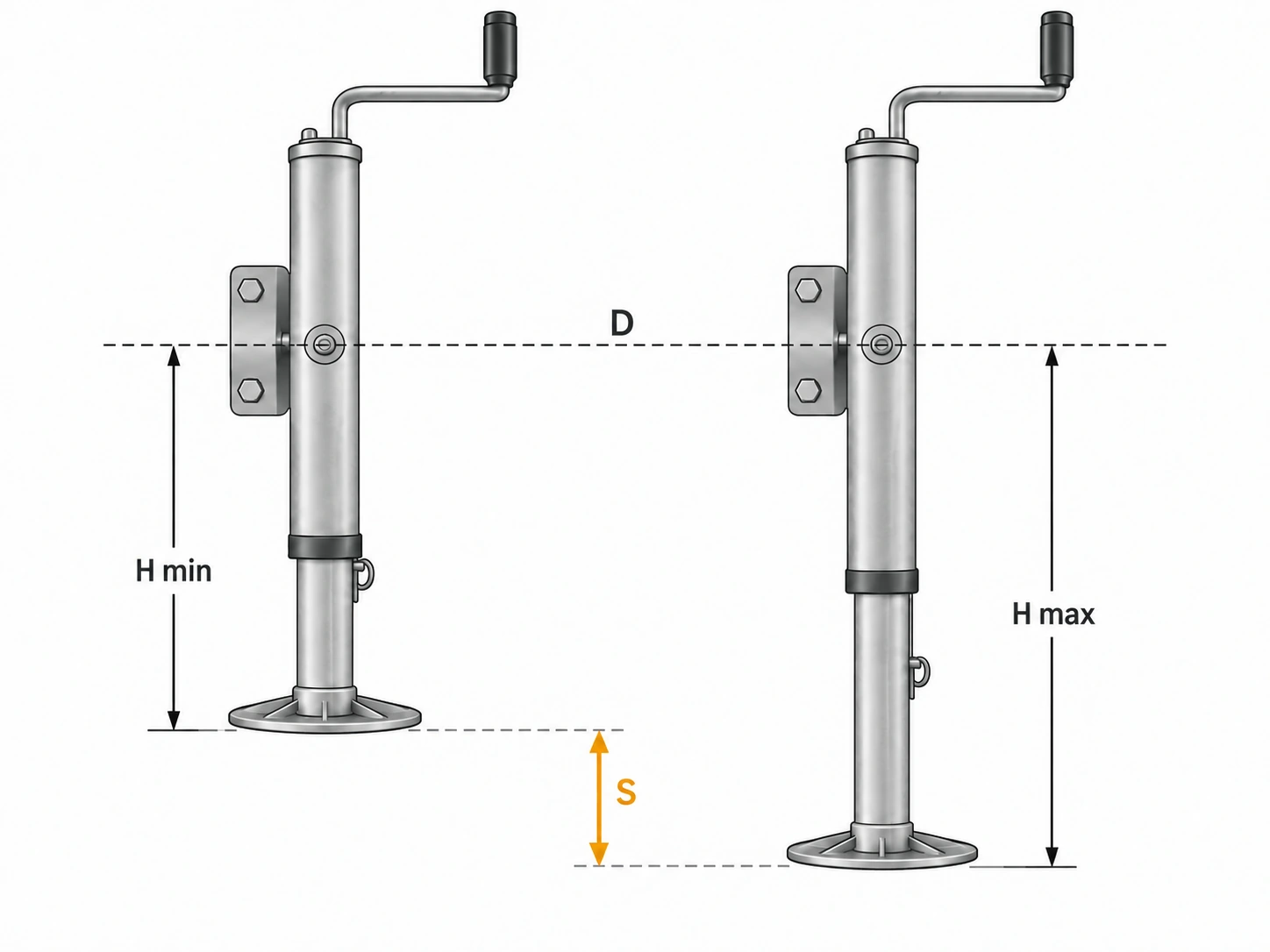

比較する前に、次の五つの概念を区別してください。

一部の製品では、伸長時高さから収縮時高さを引けばストロークを計算できます。例えば専門販売者は、所定の取り付け点から脚板下端までの収縮・伸長時ブラケット高さを掲載します。ただし、その基準点はジャッキ構造によって異なります。「ブラケット高さ」が常に同じ基準で測られていると考えず、メーカーの寸法図を確認してください。

Aフレーム用、側面旋回式、パイプマウント式、直接溶接する角形ジャッキを比べるときは、特に重要です。

寸法名称が似ていても、物理的な取り付け基準は異なる場合があります。

ストロークは移動量であり、到達高さではない

ジャッキが15インチ動くなら、そのストロークは15インチです。

どのトレーラーも通常位置から15インチ持ち上げられるという意味ではありません。また、地面からフレームまでの距離がゼロから15インチのどこにあっても、脚が届くという意味でもありません。

可動チューブが伸び始める前から、ジャッキには物理的な長さがあります。

実際の作動範囲を決めるのは、したがって次の組み合わせです。

初期形状＋ストローク＋取り付け形状＋脚板・車輪の構成

ストロークだけではありません。

ブラケット高さには測定基準が必要

「ブラケット高さ」は、メーカーがどこから測ったかが分かって初めて役立ちます。

側面取り付け式の一部では、ブラケット中心線から脚板下端までを測ります。Aフレーム用では、取り付けプレートを基準にする場合があります。

そのため、カタログ値は最終的にモデルの図面と照合する必要があります。

GOODINの現行ページでも、この区別を守っています。モデル固有の図面で関係が確認されない限り、公表ブラケット高さを完全な収縮時高さと言い換えることはしていません。

トレーラーに必要な高さ範囲を測る

信頼できる高さ選定は、実際のトレーラーと牽引車から始まります。

製品を比較する前に、ジャッキがカバーすべき縦方向の範囲を決めることが目的です。

手順1：ジャッキの取り付け基準を決める

まず、トレーラーのどこにジャッキを固定するかを確認します。

交換の場合は、既存ブラケット、溶接パイプ、Aフレーム開口部、取り付けプレートによって、位置がすでに決まっていることがあります。

OEM設計では、設計段階で取り付け高さを調整できるかもしれません。

候補製品の図面と同じ種類の基準を選びます。例えば以下です。

• 取り付けプレート下面
• ブラケット中心線
• パイプマウント中心線
• その他、メーカーが定める基準

以降の測定は、すべて同じ基準を使用してください。

共通の基準がなければ、製品寸法29インチと現場測定29インチを比べても意味がない場合があります。

手順2：ヒッチを越える高さを測る

次に、切り離し時にトングを実際にどこまで上げる必要があるかを確認します。

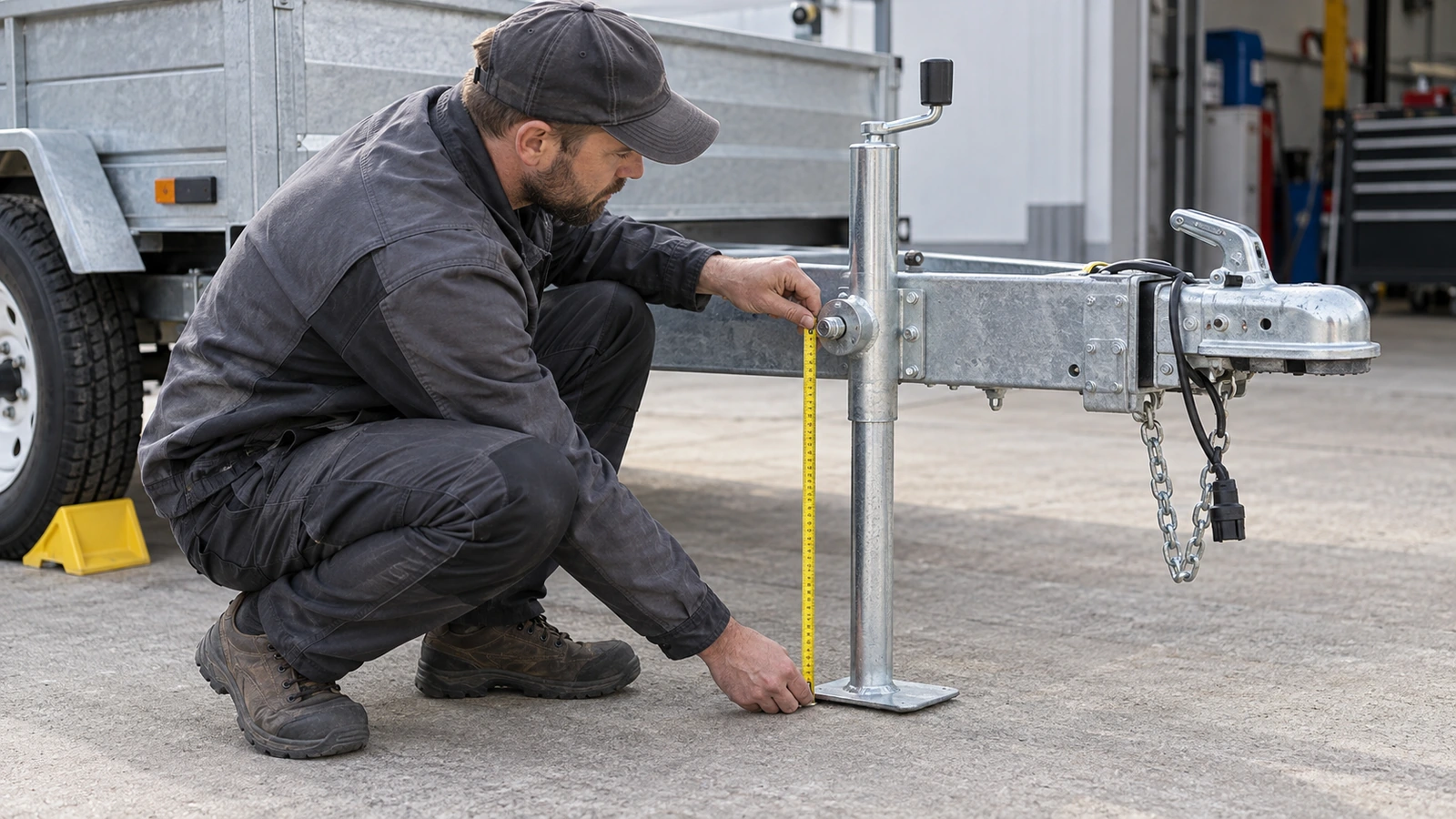

トレーラー、牽引車、ジャッキのメーカー手順に従い、車両が動かないよう固定し、必要な場合は適切で安定した支持を用いてください。手や身体を挟み込み箇所から離し、支持されていないトレーラーの下で作業しないでください。適切な平坦面で、通常の連結状態にトレーラーと車両を配置します。そのうえで、カプラーがヒッチボールを十分に越え、通常の切り離しができるときの、取り付け基準から地面までの距離を確認します。

実際の組み合わせを測定できるなら、車両の公表ヒッチ高さやカプラーの公称高さで代用しないでください。

車両のサスペンション、ヒッチ部品、タイヤ寸法、トレーラーの姿勢、積載状態によって実際の形状関係は変わります。

この測定値は、仕様で最も重要な数値の一つになります。

使用位置で必要となる最大作動高さです。

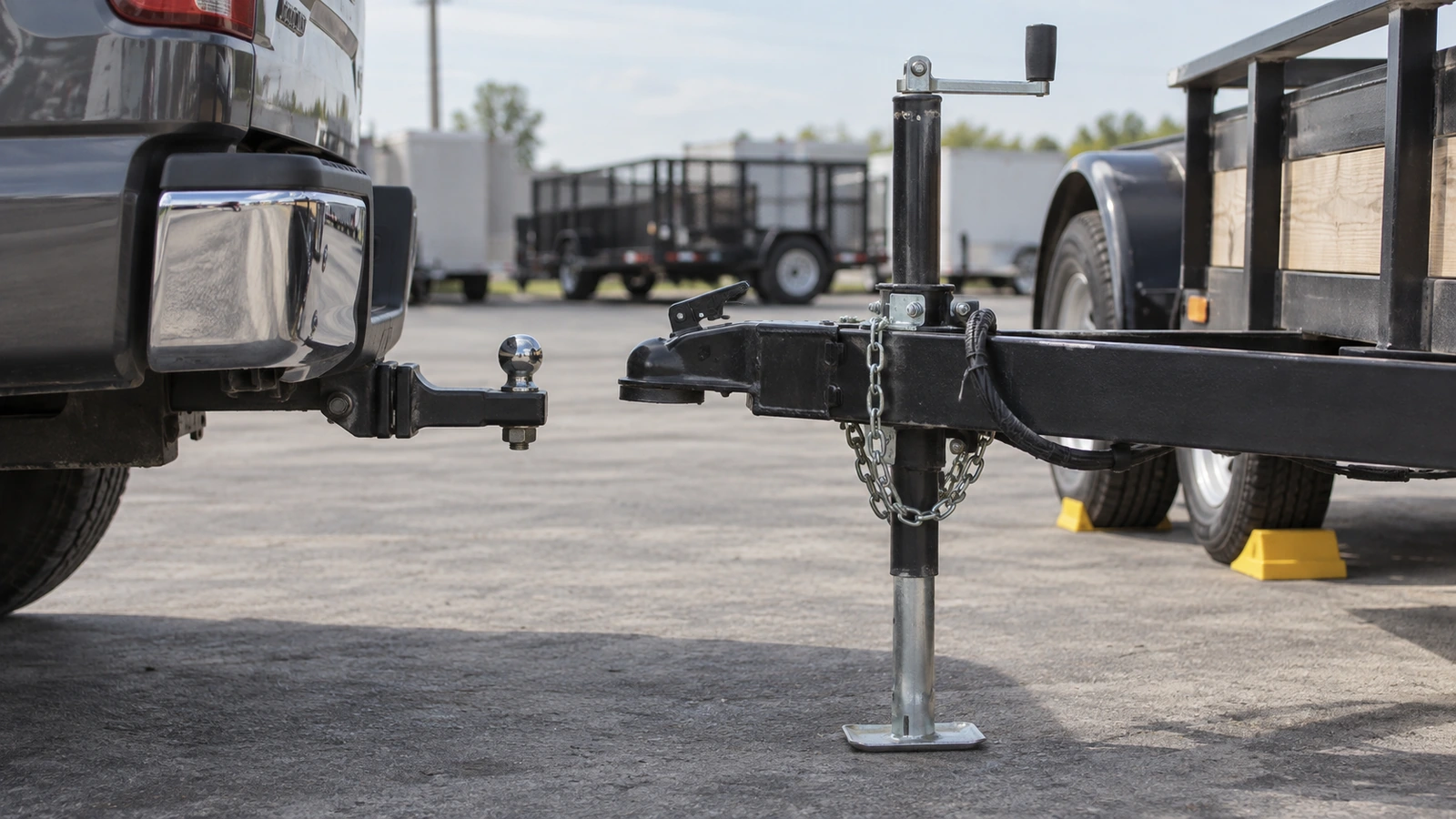

冒頭の高さ不適合の例は、この値が有効範囲を超えた場合を示しています。ねじ機構が最大まで伸びても、カプラーはまだボールを越える高さに達しません。

手順3：駐車支持高さを測る

切り離しだけが高さの要件とは限りません。

駐車や保管では、トングに別の高さが必要な場合があります。

予定している駐車姿勢で、同じジャッキ取り付け基準から支持面までを測定してください。

一部のトレーラーでは、駐車位置は連結時の範囲内に余裕を持って収まります。他の場合は、保管場所の傾斜、機器の形状、トレーラーの姿勢が別の重要な作動点を生みます。

選択する範囲は、理想化した一つの数値ではなく、実際の使用位置を含む必要があります。

手順4：最低作動位置を確認

最大到達高さに目が向きがちですが、反対側の端点も重要です。

作動姿勢のまま縮めたジャッキが、長すぎることもあります。

下部を十分に縮められないと、トレーラーが高すぎてヒッチボールに着座できなかったり、連結のためだけに脚板、車輪、支持物を外す必要が生じたりします。

したがって、必要条件は次の式ではありません。

必要最小ストローク＝ヒッチの最大高さ

より適切なのは次です。

必要な作動範囲＝必要な最低作動高さ→必要な最高作動高さ

候補ジャッキは、メーカーが定めた寸法基準でこの範囲をカバーする必要があります。高さ確認は、定格荷重、安定性、固定方法、使用条件の確認に代わるものではありません。

走行クリアランスは別に確認

手順5：走行時の地上高を別に確認する

連結が終わると、ジャッキにはもう一つの役割があります。走行の邪魔にならない位置へ退避することです。

固定式の縦型ジャッキでは、予定する走行環境に対して十分な地上高を、収縮時に確保する必要があります。旋回式なら、収納位置へ回転させ、安全にロックする空間が必要です。

Lippertは、牽引前にジャッキを完全に縮め、ジャッキや脚板の下に十分なクリアランスがあることを確認するよう明記しています。構成によっては、必要な余裕を得るため、承認された着脱式アタッチメントなど、モデル固有の対応が必要です。[6]

ここには重要な設計上の兼ね合いがあります。

下方向への到達距離を増やすと、地上高の確保が難しくなることがあります。

したがって、長いジャッキが自動的に優れたジャッキになるわけではありません。

必要範囲とジャッキを照合する

製品を検討する前に、トレーラーの測定結果を簡単な要求仕様表にまとめます。

この表によって、購買の進め方が変わります。

供給者に次のように尋ねる代わりに、

「ストローク15インチのジャッキはありますか」

購入者はこう質問できます。

「このジャッキは、連結位置と切り離し位置の両方で必要な取り付け基準から地面までの範囲を満たし、走行時のクリアランスも確保できますか」

こちらの方が、はるかに役立つ仕様です。

高さ照合の計算例

選択した取り付け基準からの測定値が次のようになった、仮定のトレーラーを考えます。

• 通常の連結位置：地面まで18.0 in
• 駐車支持位置：20.5 in
• 必要な切り離し位置：23.5 in
• 完全収縮後も、走行に十分なクリアランスが必要

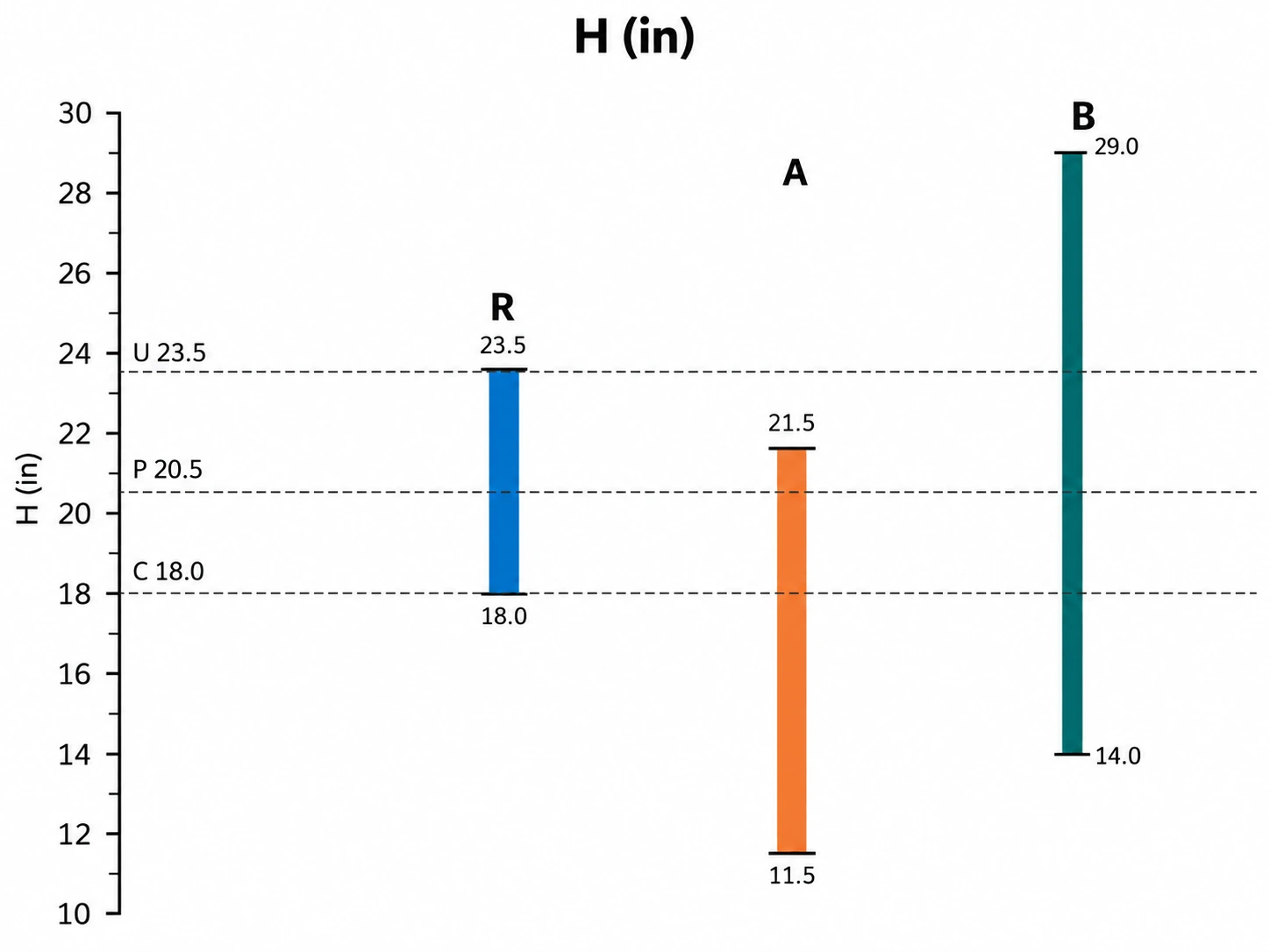

候補の一つはストローク10インチですが、同じ基準で確認された作動範囲は11.5～21.5インチです。

連結位置18.0インチから切り離し要件23.5インチまでの移動は5.5インチしかないので、一見すると10インチのストロークには余裕があります。

それでも、このジャッキは適合しません。

最大作動高さが21.5インチだからです。

問題はストローク単独の不足ではなく、その全範囲が低すぎる位置にあることです。

次に、取り付け構造が同じで、図面上の有効範囲が14.0～29.0インチと確認された別の候補を考えます。

18.0、20.5、23.5インチという使用位置は、すべてこの範囲に入ります。

取り付け、容量、ハンドル周囲の空間、構造の残りの確認を前提に、この候補は高さの一次選定を通過します。

この例は、トレーラーの二つの高さを引き算してストロークだけで買うと、誤った選択になり得る理由を示しています。

高さ不適合を修正する三つの方法

必要な高さに届かない場合、長いストロークのモデルで解決できることがあります。

ただし、それが唯一の修正方法ではありません。

寸法関係から、どの変数を変える必要があるかを判断します。

解決策1：伸長時の作動高さが高いモデルを選ぶ

取り付け位置が固定され、ボールを越える前に現在のジャッキがストローク端へ達するなら、適切な高い終点を持つモデルが候補になります。

重要なのは追加ストロークのインチ数ではなく、結果として得られる作動高さ範囲です。

例えばGOODINは、LF931-2010をストローク10インチ、ブラケット高さ11.25インチ、伸長時高さ21.25インチと公表しています。一方、LF922-2015は15、14.375、29.375インチです。高さ形状は大きく異なりますが、取り付け互換性と容量は別途確認が必要です。

解決策2：設計上許される場合は取り付け位置を変える

OEM用途では、取り付け基準を移動することで、作動範囲全体をずらせます。

それによって、既存のストローク仕様で連結と切り離しをより適切にカバーできる場合があります。

しかし、単なる外観変更ではありません。

取り付け高さは次に影響します。

• 最大到達高さ
• 最低作動高さ
• 走行時の地上高
• ハンドルやクランクの空間
• 旋回収納の空間
• トレーラー側の取り付け構造に作用する荷重

したがって交換購入者は、不適合のジャッキを付けるためだけにブラケットを移設・製作してはいけません。その構成に対して、トレーラー構造と固定方法が承認されている必要があります。

一方、OEMの購入者は、最初から取り付け高さを仕様の一部にすべきです。

解決策3：承認された調整式ドロップレッグを使う

一部のジャッキは、ねじ機構に加え、ピンで固定する下脚を使って素早い粗調整を行います。

これは、ねじストロークを単純に増やすこととは根本的に異なります。

例えばExtreme Max 5001.6268のメーカー公式ページは、電動ストローク18インチと手動ドロップレッグ延長4.5インチを区別し、合計22.5インチとしています。特定モデルの数値であり、共通の追加余裕ではありません。[8]

ドロップレッグにより、ねじ機構で実際の持ち上げを行う前に脚板を地面へ近づけられます。

ただし購入者は、次を確認しなければなりません。

• そのジャッキがドロップレッグ用に設計されているか
• 承認された調整範囲
• ピン穴の間隔
• 必要なかみ合い・差し込み量
• 収縮収納時の形状
• メーカーの操作手順

汎用の後付け延長部品が適合すると決めつけてはいけません。

例えばBulldogの説明書は、荷重が掛かった状態で調整しないこと、使用前にピンを所定の調整穴へ完全に入れることを求めています。[7]

購買上の意味は明確です。ドロップレッグ調整は製品に定義された機能であり、不適切なジャッキを即席で長くする方法ではありません。

到達高さ・地上高・旋回収納

高さ選定には、もう一つよくある間違いがあります。

現在のジャッキの伸長高さが足りないと分かり、物理的に長いものへ替えるケースです。

新しいジャッキはヒッチに届きますが、縮めたときの下端が低すぎます。

特に重要なのは、次の用途です。

• 低いユーティリティトレーラー
• 荒れた路面や未舗装路を走るトレーラー
• ボートランプや勾配の変化部
• 固定縦型ジャッキのあるトレーラー
• 走行中も車輪や脚板がフレーム下に残る構成

同じ寸法関係から、実用上の兼ね合いが生まれます。不整地への接触を防ぐために短い収縮時高さが必要でも、駐車時には大きな伸長量が必要かもしれません。Lippertの選定ガイドも、収縮時クリアランスと伸長時到達高さの両方を重視しています。[6]

したがって、範囲の両端を確認しなければなりません。

最大到達高さが解決するのは、問題の半分だけです。

旋回式には別の形状確認が必要

旋回取り付け式では、チューブを完全に縮めても、最終的な牽引位置とは限りません。

ジャッキ全体が水平またはほぼ水平の収納姿勢へ回転します。

そこで、別の確認項目が必要になります。

• 回転中にフレームへ接触しないか
• 車輪や脚板が周辺構造を避けて通れるか
• 作動位置と収納位置の両方でロックピンが完全に入るか
• 収納したジャッキがカプラー、ウインチ、工具箱、その他のトング部品に干渉しないか

例えばGOODIN LF932-2015は、公表ストローク15インチに、旋回ブラケットとばね付きロックピンを組み合わせています。縦方向の高さ範囲が適切であるだけでなく、全体を収納位置まで回す空間も必要です。

この種の製品では、「作動高さ」と「収納クリアランス」を購買仕様の別項目にしてください。

製品承認は図面を基準にする

カタログページは候補を絞るのに役立ちます。

最終承認は、モデル固有の図面に基づくべきです。

図面では少なくとも次を確認します。

• 正確な取り付け基準
• 収縮時の形状
• 伸長時の形状
• ねじストローク
• 脚板または車輪の寸法
• 該当する場合のドロップレッグ範囲
• 取り付け寸法
• 必要に応じたハンドル・クランクの占有範囲
• 旋回式の収納形状

二つの供給者が似た名称を使いながら違う方法で測っている場合、特に重要です。

図面が同じ寸法だと確認するまでは、メーカーの「ブラケット高さ」を「収縮時高さ」に置き換えないでください。

次の関係も、当然とは考えないでください。

ストローク＋カタログのブラケット数値＝実際の取り付け後の最大高さ

両方の値が互換性のある基準で測られている必要があります。

また、見た目が似たジャッキの寸法を別モデルに流用しないでください。

GOODINの例：ストロークは形状の一部

以下のGOODINモデルは、三つの高さ関連欄を一緒に検討すべき理由を示します。

これらの寸法は、各製品の現行GOODINページに掲載されています。[1][2][3][4][5]

この表は順位表ではありません。

ストロークが分かっても、重要な質問が残ることを示しています。

そのストロークは、トレーラーに対してどこに位置するのか。

容量、取り付け構造、脚板・車輪の構成、ハンドルの空間などは、モデルを置き換える前に個別に承認する必要があります。

作動範囲全体を仕様にする

量産トレーラーや一括購買では、「2,000 lb、ストローク15 inのジャッキ」だけでは完全な仕様になりません。

役立つ見積依頼には、次を含めます。

トレーラー側の情報

• トレーラーの種類・プラットフォーム
• ジャッキの設置場所
• 取り付け図またはフレーム寸法
• 通常連結位置での取り付け基準高さ
• 切り離しに必要な最大基準高さ
• 予定する駐車支持高さ
• 走行時に必要な最低地上高
• ハンドルと収納姿勢の周辺空間

確認するジャッキ側の情報

• メーカーの正確な高さ基準
• ストローク
• 収縮時または最低作動高さ
• 伸長時または最高作動高さ
• ブラケット高さとその定義
• 使用する場合のドロップレッグ調整
• 脚板・車輪の形状
• 該当する場合の旋回収納位置
• 取り付けインターフェースと寸法

これにより、供給者は容量とストロークだけで候補を選ばず、実際の寸法関係を確認できます。

GOODINの視点：単一のストローク値ではなく範囲を指定

ジャッキの高さは、作動範囲として指定するのが最も有用です。

購入者は、次のように説明できる必要があります。

この取り付け基準で、連結に必要な最低位置から、切り離しと駐車支持に必要な最高位置まで作動し、その後は牽引に十分なクリアランスを確保して収縮または収納できること。

ストロークは、この要件を実現するための一つのパラメーターになります。

ストローク自体が要件なのではありません。

現在のジャッキがヒッチに届かない場合、適切な解決策は次のいずれかかもしれません。

• 高い伸長時作動高さ
• 異なる収縮・伸長形状
• OEMが承認した取り付け位置変更
• メーカーが承認した調整式ドロップレッグ構成

どれが正しいかは、トレーラーに必要な高さ範囲とジャッキの実際の寸法範囲の位置関係で決まります。

そのため、ストローク15インチでも高さが不足する一方、似たストロークの別製品が適切に機能することがあります。

最終選定チェックリスト

高さの適合を承認する前に、確認してください。

1. トレーラー側のどの基準を測定しているか。
2. 実際のヒッチを越えるため、カプラーをどこまで上げる必要があるか。
3. 駐車時にはどの高さが必要か。
4. 通常の連結に必要な最低作動位置はどこか。
5. 完全収縮または旋回収納後に、どの走行クリアランスが必要か。
6. 図面はブラケット・収縮・伸長高さにどの基準を使用しているか。
7. 必要な作動範囲全体が、ジャッキの有効範囲内か。
8. 追加高さは承認されたドロップレッグで得られ、その調整量はねじストロークと別に指定されているか。
9. 最終取り付け位置で、クランク・旋回・周辺部品の空間を確保できるか。

これらに答えて初めて、ストローク値が意味を持ちます。

選定の目的は、最も大きなインチ数のストロークを買うことではありません。

連結から保管、牽引まで、取り付け後の形状がトレーラーに合うジャッキを選ぶことです。
