مشوار رافعة المقطورة مقابل ارتفاع العمل: كيف تختار رافعة تصل فعلًا إلى وصلة السحب
في هذا الدليل

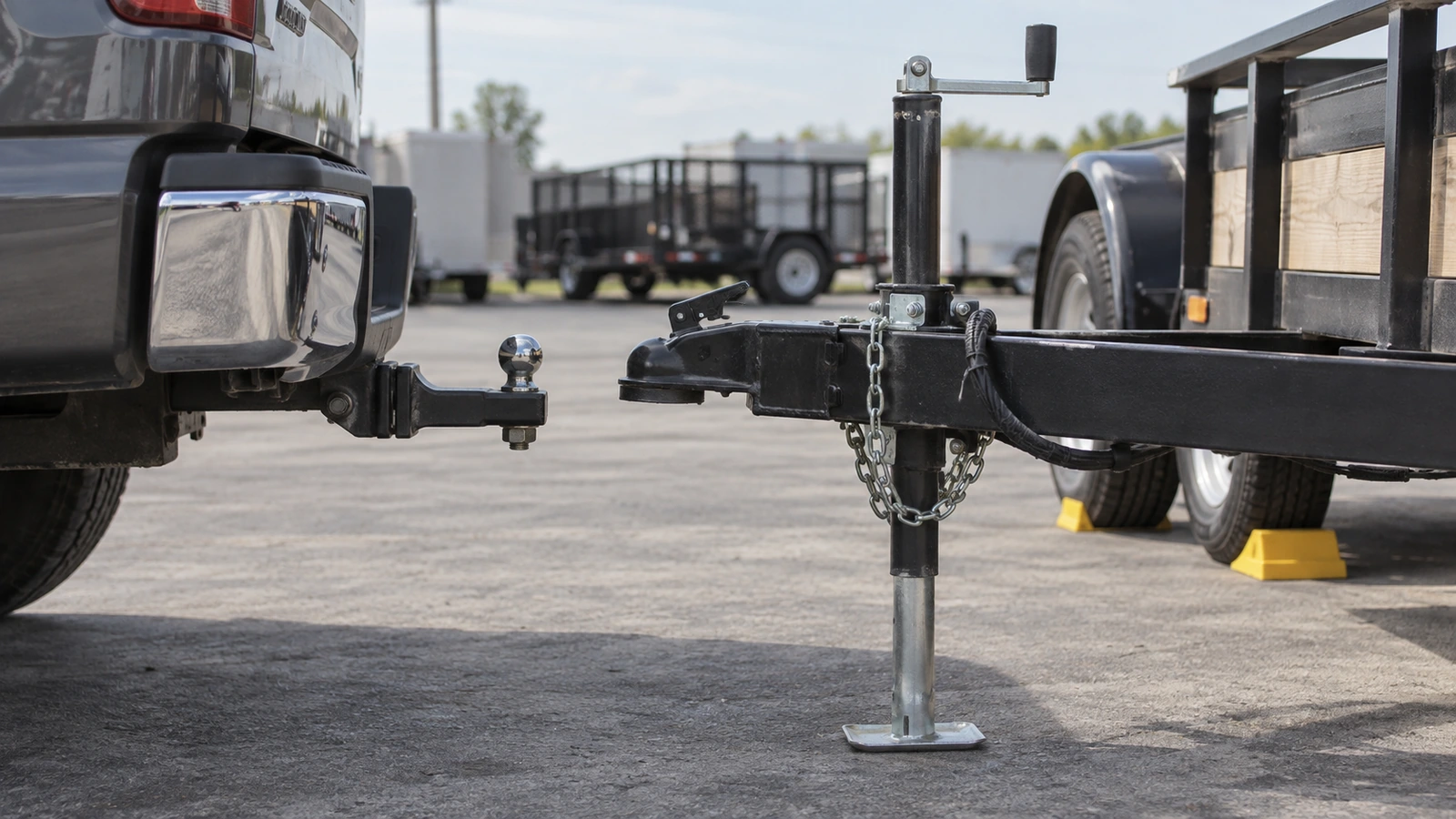

تخيّل مشكلة مزعجة في توافق الارتفاع: تقف المقطورة على أرض مستوية، لكن رافعة اللسان تصل إلى أقصى امتداد قبل أن ترتفع قارنة المقطورة فوق كرة سحب المركبة. قد تكون الآلية سليمة تمامًا؛ المشكلة أن نطاق ارتفاعها بعد التركيب يقع في موضع منخفض أكثر من اللازم. هذا مثال توضيحي للاختيار، وليس تشخيصًا لمقطورة بعينها.
لا تعني هذه الحالة بالضرورة وجود عطل في الرافعة.
قد تعني خطأ في الاختيار.
قد يرى المشتري عبارة «مشوار 15 بوصة» ويفترض، بصورة مفهومة، أن الحركة الرأسية كافية. لكن المشوار يصف مقدار حركة جزء من الرافعة، ولا يوضح وحده أين تبدأ الحركة وأين تنتهي، أو موضع الرافعة بالنسبة إلى الهيكل، أو مقدار ما يبقى منها أسفله عند سحبها بالكامل.
لذلك، ليس السؤال الأكثر فائدة عند اختيار رافعة المقطورة:
ما مقدار مشوار هذه الرافعة؟
بل:
هل يغطي نطاق ارتفاع العمل بعد التركيب جميع الارتفاعات التي تحتاجها هذه المقطورة فعلًا؟
قد يحدد هذا الفرق إمكانية الربط والفصل والوقوف والجر بصورة طبيعية، أو وصول رافعة تبدو مناسبة إلى نهاية مشوارها قبل أن تتجاوز القارنة كرة السحب.
إرشادات اختيار وليست اعتمادًا للتركيب. تحقق من الرسم الحالي ومرجع الأبعاد وتعليمات المصنع قبل الشراء أو تغيير موضع التثبيت.
لماذا لا يساوي المشوار مدى الوصول
المشوار مسافة حركة، وليس ارتفاعًا مطلقًا.
لنفترض أن رافعتين توفران مشوارًا رأسيًا يبلغ 15 بوصة. قد تبدأ إحداهما نطاقها المفيد من موضع منخفض نسبيًا وتنتهي عند 28 بوصة من المرجع الذي تحدده الشركة المصنعة. وقد تبدأ الأخرى من موضع أعلى وتنتهي قرب 30 بوصة.
مقدار الحركة متشابه، لكن نطاقي الارتفاع المفيدين مختلفان.
توضح مواصفات GOODIN الحالية هذا الفرق.
تنشر GOODIN للطراز LF922-2015 مشوارًا قدره 15 بوصة، وارتفاع حامل 14.375 بوصة، وارتفاعًا ممتدًا 29.375 بوصة. أما الطراز الدوار LF932-2015 فالقيم المنشورة له هي 15 و14.4 و29.4 بوصة على الترتيب. ويبلغ مشوار الرافعة المربعة الأعلى قدرة LF971-701513 أيضًا 15 بوصة، لكن أبعادها المنشورة تبلغ 13 بوصة عند مرجع الحامل و28 بوصة عند الامتداد.
ينطبق المبدأ نفسه على المنتجات الأقصر مشوارًا. فطراز LF931-2010 له مشوار 10 بوصات، وارتفاع حامل منشور 11.25 بوصة وارتفاع ممتد 21.25 بوصة. ويوفر LF961-1010L أيضًا مشوار 10 بوصات، لكنه ينشر ارتفاع حامل 13 بوصة وارتفاعًا ممتدًا 23 بوصة.
لا تُعرض هذه الطرازات بوصفها بدائل متبادلة؛ إذ تختلف قدرتها وبنية تركيبها ومواصفاتها الأخرى.
إنما توضح قاعدة شراء أهم:
المشوار وحده لا يحدد الارتفاعات التي تستطيع الرافعة العمل عندها.
إذا احتاجت المقطورة إلى ارتفاع معين للقارنة، فيجب مطابقة ذلك مع الأبعاد الهندسية الكاملة، وليس مع رقم المشوار وحده.
خمسة مصطلحات للارتفاع ومرجع مشترك
قد تكون مواصفات رافعات المقطورات مربكة لأن الشركات المصنعة والبائعين لا يستخدمون مصطلحات الأبعاد دائمًا بالطريقة نفسها.
افصل بين خمسة مفاهيم قبل مقارنة المنتجات.
| المواصفة | ما توضحه | ما لا توضحه |
|---|---|---|
| المشوار | مقدار حركة الآلية بين موضعين محددين | أدنى وأعلى ارتفاع عمل مطلق بعد التركيب |
| ارتفاع الحامل | ارتفاع من مرجع تركيب أو حامل محدد إلى القدم أو العجلة، في الحالة التي يحددها المصنع | قياسًا موحدًا للارتفاع المسحوب |
| الارتفاع المسحوب | المسافة من مرجع تركيب محدد إلى أسفل القدم أو العجلة عند السحب الكامل | أقصى ارتفاع عمل متاح |
| الارتفاع الممتد | المسافة من المرجع نفسه إلى القدم أو العجلة عند أقصى امتداد | ما إذا كان مناسبًا لموضع التركيب على المقطورة |
| ضبط الساق المنزلقة | التموضع الخشن الإضافي بواسطة ساق سفلية قابلة للضبط، إن وجدت | مشوارًا إضافيًا للآلية اللولبية |
في بعض المنتجات يمكن حساب المشوار مباشرة بطرح الارتفاع المسحوب من الارتفاع الممتد. فالمتخصصون ينشرون، مثلًا، ارتفاعي الحامل المسحوب والممتد من نقطة تركيب محددة إلى أسفل القدم. لكن موضع المرجع يختلف باختلاف بنية الرافعة. لذلك يجب مراجعة رسم الأبعاد الخاص بالمصنع بدل افتراض أن كل «ارتفاع حامل» يستخدم المرجع نفسه.
تزداد أهمية ذلك عند مقارنة رافعة للسان ذي الشكل A، ورافعة دوارة جانبية، ورافعة ذات تركيب أنبوبي، ورافعة مربعة تُلحم مباشرة.
قد تبدو أسماء الأبعاد متشابهة بينما تختلف نقاط التركيب المرجعية ماديًا.

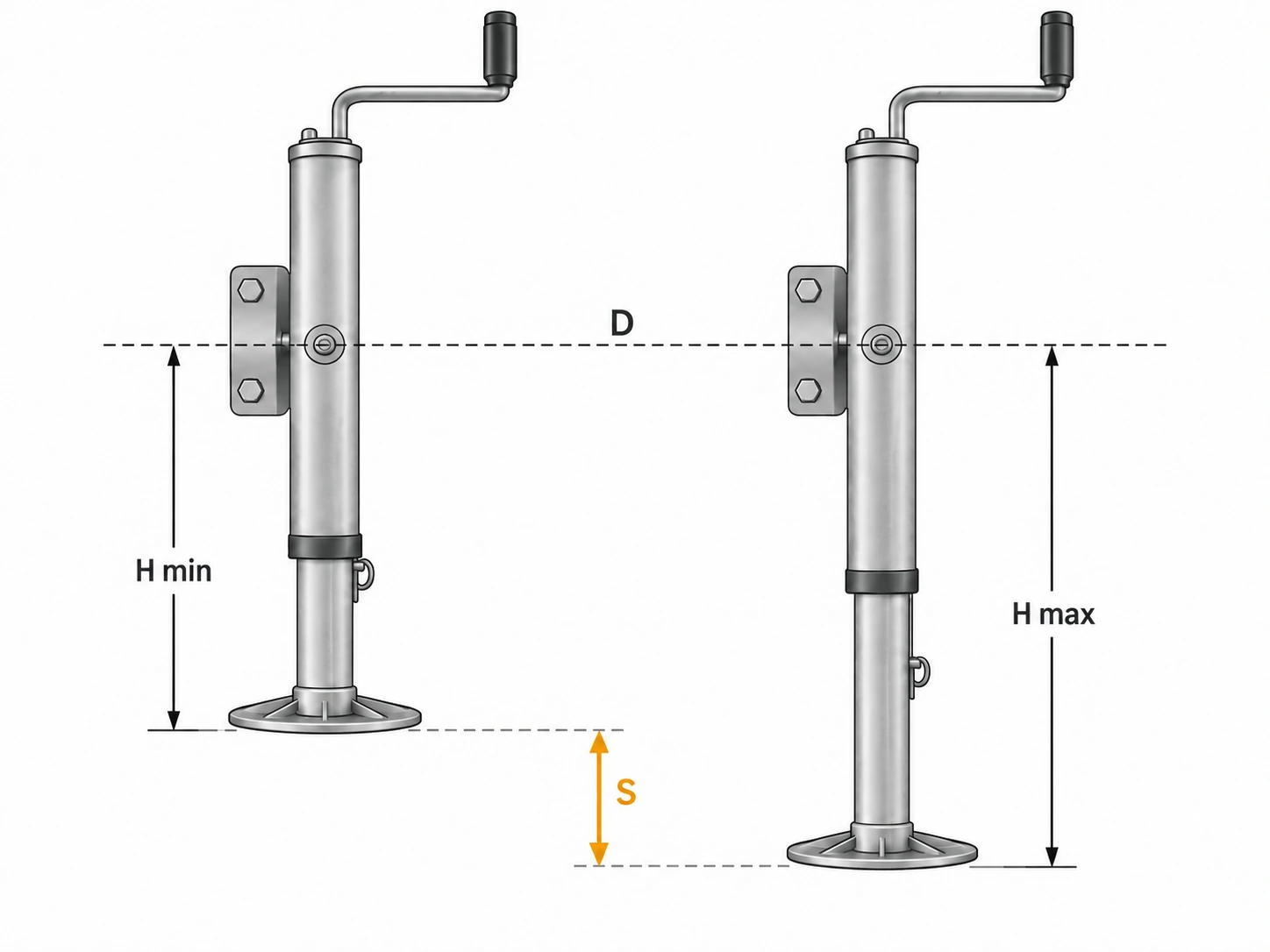

المشوار حركة وليس مدى وصول
إذا تحركت الرافعة 15 بوصة، فمشوارها 15 بوصة.
لا يعني ذلك أنها تستطيع رفع كل مقطورة 15 بوصة فوق وضعها الطبيعي، ولا أن قدمها تصل إلى جميع المسافات بين الأرض والهيكل من الصفر إلى 15 بوصة.
للرافعة طول فعلي قائم قبل أن يبدأ الأنبوب المتحرك بالامتداد.
لذلك يتحدد نطاق العمل العملي بواسطة:
الأبعاد الابتدائية + المشوار + هندسة التركيب + تكوين القدم أو العجلة
وليس بالمشوار وحده.
ارتفاع الحامل يحتاج إلى مرجع
لا تفيد عبارة «ارتفاع الحامل» إلا إذا عرفت من أين قاس المصنع.
في بعض الرافعات الجانبية يكون القياس من محور الحامل إلى أسفل القدم. وفي تصميمات اللسان A قد يُستخدم لوح التركيب مرجعًا.
لهذا يجب التحقق في النهاية من قيمة الكتالوج بالرجوع إلى رسم الطراز.
تطبق GOODIN هذا الحد بالفعل في صفحاتها الحالية: لا تعيد تسمية ارتفاع الحامل المنشور تلقائيًا باعتباره الارتفاع المسحوب الكامل، إلا إذا أثبت رسم الطراز هذه العلاقة.

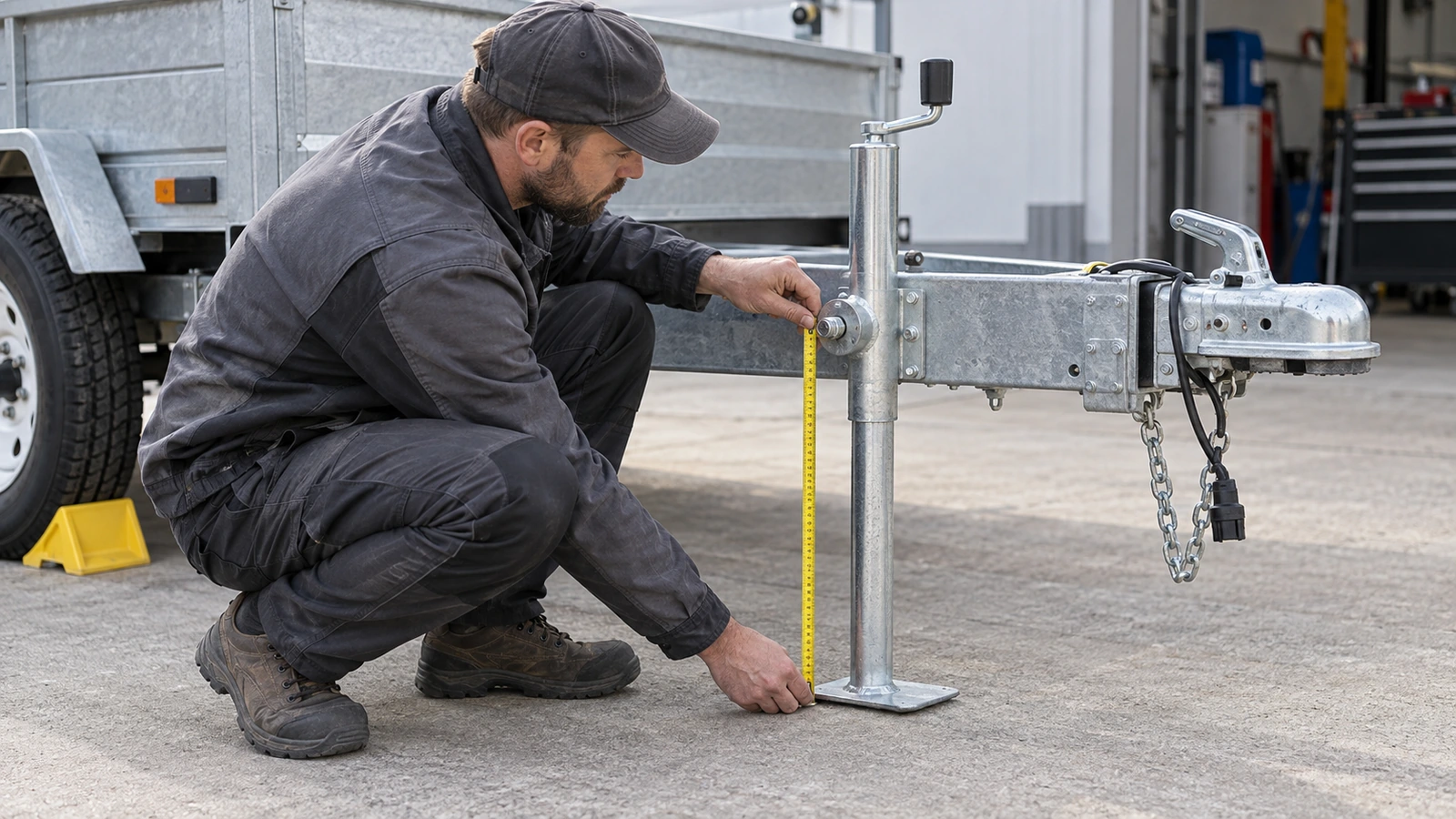

قس نطاق الارتفاع المطلوب للمقطورة
تبدأ عملية اختيار موثوقة بالمقطورة ومركبة السحب الفعليتين.
الهدف هو تحديد النطاق الرأسي المطلوب قبل مقارنة المنتجات.
الخطوة 1: حدد مرجع تركيب الرافعة
حدد أولًا أين ستثبت الرافعة فعليًا على المقطورة.
عند الاستبدال قد يكون الموضع محددًا بالحامل الحالي، أو الأنبوب الملحوم، أو فتحة اللسان A، أو لوح التركيب.
في مشروع OEM قد يبقى ارتفاع التركيب قابلًا للتعديل أثناء التصميم.
اختر نوع المرجع نفسه الموجود في رسم الرافعة المرشحة، مثل:
- الوجه السفلي للوح التركيب؛
- محور الحامل؛
- محور التركيب الأنبوبي؛ أو
- مرجع آخر يحدده المصنع.
يجب استخدام المرجع نفسه في جميع القياسات التالية.
من دون مرجع مشترك، قد تكون مقارنة بُعد منتج يبلغ 29 بوصة بقياس ميداني يبلغ 29 بوصة بلا معنى.
الخطوة 2: قس الارتفاع اللازم لتجاوز الوصلة
حدد بعد ذلك مقدار الارتفاع الذي يحتاجه لسان المقطورة فعلًا أثناء الفصل.
اتبع إجراءات مصنعي المقطورة ومركبة السحب والرافعة، وامنع حركة المركبات، واستخدم دعمًا ثابتًا مناسبًا كلما لزم. أبعد اليدين والجسم عن نقاط الانحشار، ولا تعمل أسفل مقطورة غير مدعومة بأمان. ضع المقطورة والمركبة في وضع الربط المعتاد على سطح مستوٍ مناسب. ثم حدد المسافة المطلوبة من مرجع التركيب إلى الأرض حتى ترتفع القارنة بما يكفي فوق الكرة لإجراء الفصل الطبيعي.
لا تستبدل هذا القياس بارتفاع وصلة السحب المنشور للمركبة أو بارتفاع القارنة الاسمي إذا أمكن قياس المجموعة الفعلية.
يمكن لتعليق المركبة وأجزاء الوصلة وحجم الإطارات ووضع المقطورة وحالتها التحميلية أن تغير الأبعاد الفعلية.
يصبح هذا القياس أحد أهم أرقام المواصفة:
أقصى ارتفاع عمل مطلوب في الوضع المستخدم.
يوضح المثال الافتتاحي ما يحدث عند تجاوز النطاق المفيد: تصل الآلية اللولبية إلى الامتداد الكامل والقارنة ما زالت دون الارتفاع اللازم لتجاوز الكرة.
الخطوة 3: قس ارتفاع الدعم عند الوقوف
ليس الفصل بالضرورة متطلب الارتفاع الوحيد.
قد تحتاج المقطورة إلى ارتفاع مختلف للسان عند الوقوف أو التخزين.
قس المسافة من مرجع التركيب نفسه إلى سطح الدعم عندما تكون المقطورة في وضع الوقوف المقصود.
في بعض المقطورات يقع وضع الوقوف بسهولة داخل نطاق الربط. وفي غيرها قد يضيف ميل موقع التخزين أو هندسة المعدات أو وضع المقطورة نقطة عمل مهمة أخرى.
لذلك ينبغي أن يغطي النطاق المختار أوضاع التشغيل الفعلية، لا رقمًا مثاليًا واحدًا.
الخطوة 4: افحص أدنى وضع عمل
يحظى أقصى وصول بمعظم الاهتمام، لكن الطرف المقابل مهم أيضًا.
قد تكون الرافعة أطول من اللازم حتى وهي مسحوبة في وضع الاستخدام الرأسي.
إذا لم تنسحب المجموعة السفلية بما يكفي، فقد تبقى المقطورة مرتفعة أكثر من اللازم لتستقر القارنة على الكرة، أو يضطر المشغل إلى إزالة القدم أو العجلة أو ترتيب الدعم لمجرد إكمال الربط.
لذلك ليست العلاقة المطلوبة:
أقل مشوار مطلوب = أقصى ارتفاع للوصلة
بل هي أقرب إلى:
نطاق العمل المطلوب = أدنى ارتفاع استخدام لازم → أعلى ارتفاع استخدام لازم
يجب أن تغطي الرافعة المرشحة هذا النطاق وفق مراجع الأبعاد التي يحددها المصنع. ولا تغني مراجعة الارتفاع عن فحص الحمل المقنن والثبات والتثبيت وظروف التشغيل.
افحص خلوص النقل بصورة مستقلة
الخطوة 5: افحص خلوص السحب على نحو مستقل
بعد ربط المقطورة، تصبح للرافعة مهمة أخرى: الابتعاد عن مسار الحركة.
تحتاج الرافعة الرأسية الثابتة عادة إلى خلوص كافٍ أسفل المقطورة عند سحبها، بحسب بيئة الجر المقصودة. أما الرافعة الدوارة فتحتاج مساحة للانتقال إلى وضع التخزين والتثبيت بإحكام.
توجه Lippert المالكين صراحة إلى سحب الرافعة بالكامل قبل الجر والتحقق من الخلوص أسفلها أو أسفل القدم. وقد تتطلب بعض التكوينات ملحقًا قابلًا للإزالة ومعتمدًا، أو ترتيبًا آخر خاصًا بالطراز، للحصول على الخلوص اللازم. [6]
وهذا يخلق مفاضلة هندسية مهمة:
زيادة الوصول إلى الأسفل قد تجعل توفير الخلوص الأرضي أصعب.
لذلك لا تكون الرافعة الأطول أفضل تلقائيًا.
طابق النطاق المطلوب مع الرافعة
حوّل قياسات المقطورة إلى ورقة متطلبات بسيطة قبل مراجعة المنتجات.
| متطلب المقطورة | ما يجب قياسه | معلومات المنتج للمقارنة | ارفض المرشح إذا… |
|---|---|---|---|
| وضع الربط | من مرجع التركيب إلى الأرض والقارنة مستقرة على الكرة | الأبعاد المسحوبة أو أدنى وضع عمل | لم ينسحب بما يكفي للربط الطبيعي |
| ارتفاع الفصل | من المرجع إلى الأرض عندما تتجاوز القارنة الوصلة | ارتفاع العمل الممتد | وصل إلى أقصى امتداد قبل تحرر القارنة |
| وضع الوقوف | من المرجع إلى الأرض عند وضع الوقوف المطلوب | نطاق ارتفاع العمل | وقع وضع الوقوف خارج النطاق المفيد |
| خلوص النقل | أدنى نقطة للرافعة المسحوبة بالنسبة للطريق أو العوائق | الأبعاد المسحوبة أو حيز الدوران للتخزين | تدلى منخفضًا جدًا أو تعذر تدويره للتخزين |
| الحاجة إلى ساق منزلقة | الوصول الخشن الإضافي قبل تشغيل اللولب | نطاق الساق المعتمد ومواضع الثقوب | تجاوز الموضع المطلوب ضبط المصنع |
| موضع التركيب | مكان الحامل أو اللوح على المقطورة | مرجع رسم المصنع | استخدمت أبعاد المنتج مرجع تركيب غير متوافق |
يغير هذا الجدول طريقة الشراء.
فبدل أن يسأل المشتري:
«هل لديكم رافعة بمشوار 15 بوصة؟»
يمكنه أن يسأل:
«هل توفر هذه الرافعة نطاق المسافة المطلوب بين مرجع التركيب والأرض في وضعي الربط والفصل، مع الحفاظ على خلوص كافٍ للجر؟»
هذه مواصفة أكثر فائدة بكثير.

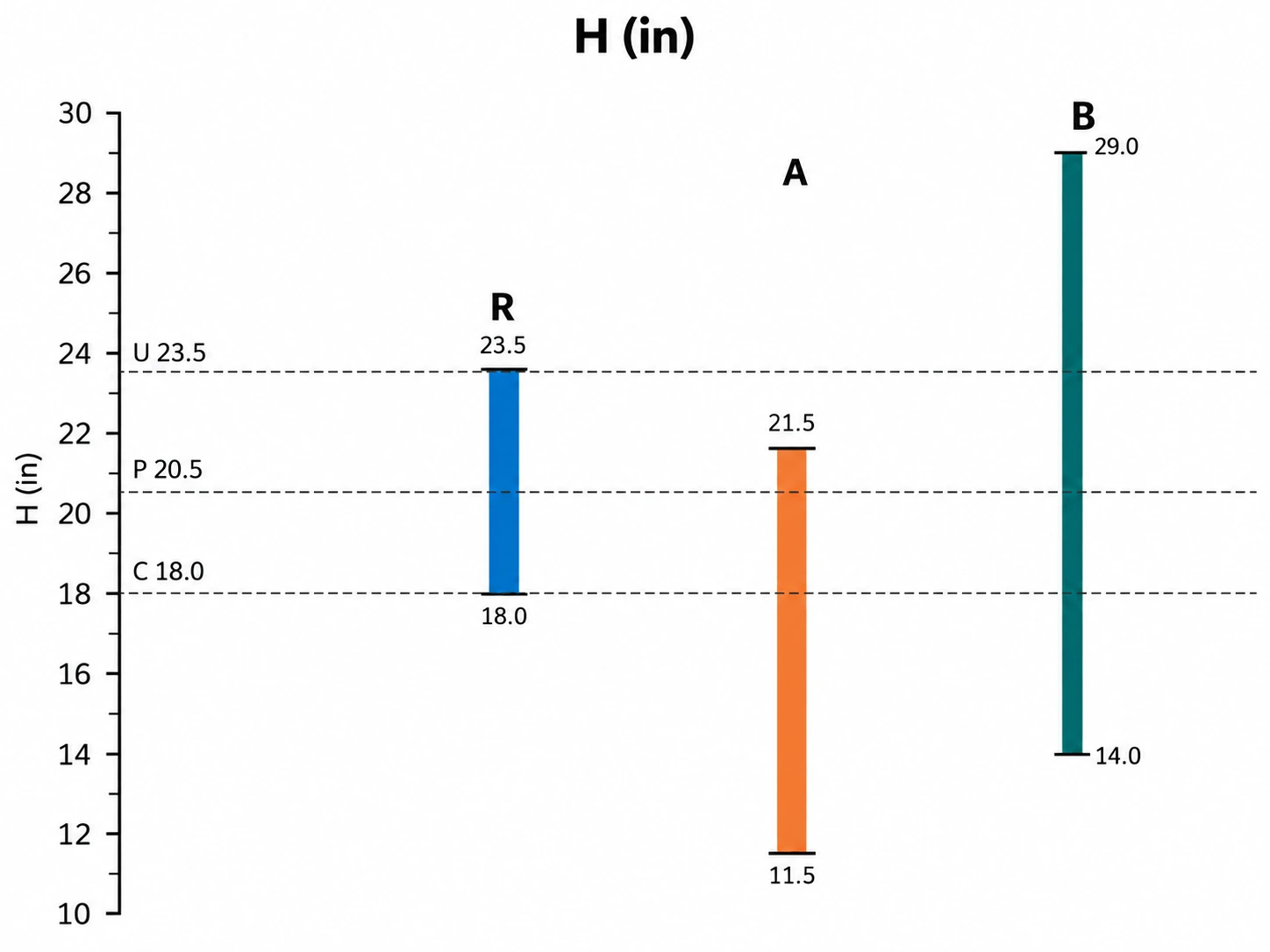

مثال حسابي لمطابقة الارتفاع
افترض مقطورة تعطي قياساتها من مرجع التركيب المختار النتائج التالية:
- وضع الربط الطبيعي: 18.0 in إلى الأرض؛
- وضع دعم الوقوف: 20.5 in؛
- وضع الفصل المطلوب: 23.5 in؛
- يجب الاحتفاظ بخلوص كافٍ للنقل بعد السحب الكامل.
توفر رافعة مرشحة مشوار 10 بوصات، لكن نطاقها المثبت من 11.5 إلى 21.5 بوصة باستخدام المرجع نفسه.
قد يبدو مشوار 10 بوصات واسعًا لأن حركة المقطورة بين الربط عند 18.0 بوصة والفصل عند 23.5 بوصة لا تتجاوز 5.5 بوصة.
ومع ذلك تفشل الرافعة في تلبية الحاجة.
أقصى ارتفاع عمل لها هو 21.5 بوصة.
المشكلة ليست نقص المشوار منفردًا، بل وقوع النطاق كله في موضع منخفض أكثر من اللازم.
انظر الآن إلى مرشح آخر ببنية التركيب نفسها، يؤكد رسمه نطاقًا مفيدًا من 14.0 إلى 29.0 بوصة.
تقع أوضاع المقطورة 18.0 و20.5 و23.5 بوصة كلها داخل هذا النطاق.
مع بقاء فحوص التركيب والقدرة وخلوص المقبض والبنية مطلوبة، يجتاز هذا المرشح فحص الارتفاع الأولي.
يوضح المثال لماذا قد يؤدي طرح ارتفاعين ثم الشراء حسب المشوار وحده إلى اختيار خاطئ.
ثلاثة حلول لعدم توافق الارتفاع
عندما لا تصل الرافعة إلى الارتفاع المطلوب، قد يحل إصدار ذو مشوار أطول المشكلة.
لكنه ليس التصحيح الوحيد الممكن.
يجب أن تحدد الهندسة أي متغير يحتاج إلى التغيير فعلًا.
الحل 1: اختيار ارتفاع عمل ممتد أعلى
إذا كان موضع التركيب ثابتًا ونفد المشوار قبل أن تتجاوز القارنة الكرة، فقد يلائمك طراز بنهاية ممتدة أعلى ومناسبة.
المواصفة الحاسمة هي نطاق ارتفاع العمل الناتج، لا عدد بوصات المشوار الإضافية وحده.
مثلًا، تنشر GOODIN للطراز LF931-2010 مشوار 10 بوصات، وارتفاع حامل 11.25 بوصة وارتفاعًا ممتدًا 21.25 بوصة. وللطراز LF922-2015 تنشر 15 و14.375 و29.375 بوصة على الترتيب. هذه أبعاد مختلفة بوضوح، لكن توافق التركيب والقدرة ما زالا بحاجة إلى فحص مستقل.
الحل 2: تغيير موضع التركيب عندما يسمح تصميم المقطورة
في تطبيقات OEM، قد يؤدي نقل مرجع التركيب إلى إعادة تموضع نطاق العمل كله.
وقد يتيح ذلك لمشوار موجود تغطية الربط والفصل بصورة أفضل.
لكن التعديل ليس شكليًا.
يؤثر ارتفاع التركيب في:
- أقصى وصول؛
- أدنى ارتفاع عمل؛
- الخلوص الأرضي أثناء الجر؛
- خلوص المقبض أو ذراع التدوير؛
- حيز الدوران والتخزين؛ و
- الحمل البنيوي عند نقطة التثبيت في المقطورة.
لذلك لا ينبغي لمشتري البديل نقل حامل أو تصنيعه لمجرد جعل رافعة غير متوافقة تلائم الموضع، إلا إذا اعتُمدت بنية المقطورة وطريقة تثبيت الرافعة لهذا التكوين.
أما مشترو OEM فيجب أن يعاملوا ارتفاع التركيب جزءًا من المواصفة منذ البداية.
الحل 3: استخدام ساق منزلقة قابلة للضبط ومعتمدة
تستخدم بعض الرافعات ساقًا سفلية بمسمار تثبيت لتوفير ضبط خشن سريع إضافة إلى الآلية اللولبية.
وهذا يختلف جوهريًا عن زيادة مشوار اللولب.
مثلًا، تفصل صفحة الشركة المصنعة للطراز Extreme Max 5001.6268 بين 18 بوصة حركة كهربائية و4.5 بوصة امتداد يدوي للساق، وتعلن مجموعًا يبلغ 22.5 بوصة. هذه أرقام خاصة بالطراز وليست سماحية عامة. [8]
يمكن للساق أن تقرّب القدم من الأرض قبل أن تنفذ الآلية اللولبية الرفع الفعلي.
لكن على المشتري التحقق من:
- تصميم الرافعة لاستخدام الساق؛
- نطاق الضبط المعتمد؛
- تباعد ثقوب المسمار؛
- مقدار التعشيق المطلوب؛
- الأبعاد المسحوبة عند التخزين؛ و
- إجراء التشغيل الخاص بالمصنع.
لا ينبغي افتراض توافق وصلة إطالة عامة من السوق مع أي رافعة.
تذكر تعليمات Bulldog، مثلًا، عدم تشغيل ضبط الساق بينما تحمل الرافعة وزنًا، وضرورة إدخال المسامير بالكامل في ثقوب الضبط المقصودة قبل الاستخدام. [7]
في لغة الشراء، ضبط الساق ميزة محددة للمنتج، وليس طريقة مرتجلة لجعل رافعة غير مناسبة أطول.
الوصول والخلوص الأرضي والتخزين الدوار
هناك خطأ شائع آخر في اختيار الارتفاع.
يكتشف المشتري أن الرافعة الحالية لا تمتد بما يكفي، فيختار رافعة أطول ماديًا.
تصل الجديدة إلى الوصلة، لكنها تتدلى منخفضة أكثر من اللازم عند سحبها.
يكتسب ذلك أهمية خاصة في:
- المقطورات الخدمية المنخفضة؛
- المقطورات المستخدمة على طرق وعرة أو غير معبدة؛
- منحدرات إنزال القوارب وتغيرات الميل؛
- المقطورات ذات الرافعات الرأسية الثابتة؛ و
- التطبيقات التي تبقى فيها القدم أو العجلة أسفل الهيكل أثناء النقل.
تخلق الهندسة نفسها مفاضلة عملية: قد يحتاج المشتري ارتفاعًا مسحوبًا أقل لتجنب ضرب الأرض غير المستوية، مع حاجته إلى امتداد كبير عند الوقوف. وتتعامل إرشادات Lippert مع الخلوص المسحوب والوصول الممتد معًا بوصفهما أبعادًا مهمة. [6]
لذلك يجب اعتماد طرفي النطاق.
أقصى وصول يحل نصف المشكلة فقط.
الرافعة الدوارة تضيف هندسة أخرى
في الرافعة ذات التركيب الدوار، قد لا يكون سحب الأنبوب بالكامل هو وضع النقل النهائي.
تدور الرافعة كاملة إلى وضع أفقي أو شبه أفقي للتخزين.
وهذا يضيف فحوصًا أخرى:
- هل تتجنب الرافعة ملامسة الهيكل طوال الدوران؟
- هل تمر القدم أو العجلة بعيدًا عن الأجزاء المجاورة؟
- هل يدخل مسمار القفل بالكامل في وضعي العمل والتخزين؟
- هل تتعارض الرافعة المخزنة مع القارنة أو الونش أو صندوق الأدوات أو تجهيزات اللسان الأخرى؟
يجمع LF932-2015 من GOODIN، مثلًا، بين مشوار منشور 15 بوصة وحامل دوار ومسمار قفل نابضي. يجب أن يناسب نطاقه العمل رأسيًا، وأن يتوفر أيضًا حيز لتدوير المجموعة إلى وضع التخزين.
ينبغي إدراج «ارتفاع العمل» و«خلوص التخزين» كبندين منفصلين في مواصفة شراء هذا النوع.
ليحكم الرسم قرار اعتماد المنتج
تساعد صفحات الكتالوج في تضييق الخيارات.
أما الاعتماد النهائي فينبغي أن يستند إلى رسم الطراز المحدد.
يجب أن يحدد الرسم على الأقل:
- مرجع التركيب الدقيق؛
- الأبعاد في حالة السحب؛
- الأبعاد في حالة الامتداد؛
- مشوار اللولب؛
- أبعاد القدم أو العجلة؛
- نطاق الساق المنزلقة إن وجدت؛
- أبعاد التركيب؛
- حيز المقبض أو ذراع التدوير عند الحاجة؛ و
- أبعاد التخزين للتصميم الدوار.
تزداد الأهمية عندما يستخدم موردان أسماء مواصفات متشابهة لكن يقيسانها بصورة مختلفة.
لا تحول «ارتفاع الحامل» إلى «الارتفاع المسحوب» إلا إذا أكد الرسم أنهما البعد نفسه.
ولا تفترض أن:
المشوار + رقم الحامل في الكتالوج = أقصى ارتفاع فعلي بعد التركيب
إلا إذا استخدمت القيمتان مراجع متوافقة.
ولا تنقل أبعاد رافعة متشابهة شكليًا إلى طراز آخر.
أمثلة GOODIN: المشوار جزء من الهندسة
توضح طرازات GOODIN التالية سبب مراجعة حقول الارتفاع الثلاثة معًا.
| الطراز | المشوار المنشور | ارتفاع الحامل المنشور | الارتفاع الممتد المنشور |
|---|---|---|---|
| LF931-2010 | 10 in | 11.25 in | 21.25 in |
| LF961-1010L | 10 in | 13 in | 23 in |
| LF922-2015 | 15 in | 14.375 in | 29.375 in |
| LF932-2015 | 15 in | 14.4 in | 29.4 in |
| LF971-701513 | 15 in | 13 in | 28 in |
تنشر GOODIN هذه الأبعاد في صفحات المنتجات الحالية المقابلة. [1][2][3][4][5]
لا يمثل الجدول ترتيبًا للأفضلية.
بل يوضح أن معرفة المشوار تترك سؤالًا أساسيًا دون إجابة:
أين يقع هذا المشوار بالنسبة إلى المقطورة؟
يجب اعتماد القدرة وبنية التركيب وتكوين القدم أو العجلة وخلوص المقبض والمتطلبات الأخرى بصورة مستقلة قبل استبدال طراز بآخر.
حدد نطاق العمل بالكامل
لمقطورة إنتاجية أو برنامج شراء بالجملة، ليست عبارة «رافعة 2,000 lb، مشوار 15 in» مواصفة كاملة.
ينبغي أن يحدد طلب عرض السعر الأكثر فائدة:
معلومات المقطورة
- نوع المقطورة أو منصتها؛
- موضع تركيب الرافعة؛
- رسم التركيب أو أبعاد الهيكل؛
- ارتفاع مرجع التركيب عند الربط الطبيعي؛
- أقصى ارتفاع للمرجع مطلوب للفصل؛
- ارتفاع الدعم المقصود عند الوقوف؛
- الحد الأدنى للخلوص الأرضي أثناء الجر؛
- الحيز المحيط بالمقبض ووضع التخزين.
معلومات الرافعة المطلوب تأكيدها
- مرجع الارتفاع الدقيق لدى المصنع؛
- المشوار؛
- الارتفاع المسحوب أو أدنى ارتفاع عمل؛
- الارتفاع الممتد أو أقصى ارتفاع عمل؛
- ارتفاع الحامل وتعريفه؛
- ضبط الساق إن استُخدم؛
- هندسة القدم أو العجلة؛
- وضع التخزين الدوار إن وجد؛
- واجهة التركيب وأبعادها.
يوفر ذلك للمورد معلومات كافية لتأكيد الأبعاد الفعلية بدل اختيار طراز حسب القدرة والمشوار فقط.
رؤية GOODIN: حدد نطاقًا لا رقم مشوار فقط
أفضل طريقة لتحديد ارتفاع الرافعة هي وصف نطاق العمل.
ينبغي أن يستطيع المشتري القول:
عند مرجع التركيب هذا، يجب أن تعمل الرافعة من أدنى وضع ربط مطلوب إلى أقصى ارتفاع للفصل ودعم الوقوف، ثم تُسحب أو تُخزن مع خلوص كافٍ للجر.
يصبح المشوار أحد المعلمات المستخدمة لتحقيق هذا الشرط.
وليس الشرط نفسه.
إذا لم تصل الرافعة الحالية إلى الوصلة، فقد يكون الحل الصحيح:
- ارتفاع عمل ممتد أعلى؛
- أبعاد مختلفة بين حالتي السحب والامتداد؛
- تغييرًا لموضع التركيب معتمدًا من OEM؛ أو
- تكوين ساق قابلة للضبط معتمدًا من المصنع.
يعتمد الجواب على موضع نطاق المقطورة المطلوب بالنسبة إلى الأبعاد الفعلية للرافعة.
لهذا قد تبقى رافعة ذات مشوار 15 بوصة أقصر من المطلوب، بينما تعمل أخرى بمشوار مشابه بصورة صحيحة.
قائمة الاختيار النهائية
قبل اعتماد التوافق في الارتفاع، تحقق مما يلي:
- ما مرجع المقطورة الدقيق الذي يجري قياسه؟
- كم يجب أن ترتفع القارنة لتتجاوز الوصلة الفعلية؟
- ما الارتفاع المطلوب عند الوقوف؟
- ما أدنى وضع استخدام لازم للربط الطبيعي؟
- ما خلوص الجر المطلوب بعد السحب الكامل أو التدوير؟
- ما المرجع الذي يستخدمه الرسم لارتفاع الحامل والارتفاعين المسحوب والممتد؟
- هل يقع نطاق العمل المطلوب كله داخل النطاق المفيد للرافعة؟
- هل توفر الارتفاع الإضافي ساق معتمدة، وهل ضُبطت مواصفاتها منفصلة عن مشوار اللولب؟
- هل يحافظ التركيب النهائي على خلوص المقبض والدوران والأجزاء المجاورة؟
بعد الإجابة عن هذه الأسئلة فقط يصبح رقم المشوار ذا معنى.
الهدف ليس شراء الرافعة ذات أكبر عدد من بوصات المشوار.
بل شراء الرافعة التي تطابق أبعادها بعد التركيب احتياجات المقطورة من الربط إلى التخزين والجر.
المصادر وقراءات إضافية
الأبعاد المنشورة أمثلة من الكتالوج وليست اعتمادًا للتبادل. تحقق من الرسم الحالي ومرجع القياس وتعليمات التشغيل.
- GOODIN — LF931-2010 — 2,000 lb Utility Trailer Jack
- GOODIN — LF961-1010L — 1,000 lb Single-Wheel Trailer Jack
- GOODIN — LF922-2015 — 2,000 lb Sidewind Trailer Jack, 15 in Travel
- GOODIN — LF932-2015 — 2,000 lb Sidewind Swivel Trailer Jack
- GOODIN — LF971-701513 — 8,000 lb Sidewind Square Trailer Jack
- Lippert — The Ultimate Guide to Trailer Jack Replacement
- Bulldog — Drop Leg Operation — N182815
- Extreme Max — 5001.6268 Power Electric Tongue Jack
اختيار مقاس صندوق أدوات مقدمة المقطورة: من مساحة الهيكل المثلث إلى خلوص الرافعة والقطر
استبدال ونش مقطورة القارب: كيف تطابق القاعدة وحلقة المقدمة وزاوية السحب؟
مقالات لها صلة
