Ящик под кузовом или на дышле: где хранить инструменты на рабочем прицепе?

Руководство по выбору места, а не одобрение установки. Проверьте полный рабочий габарит, загруженную массу и опоры на прицепе. Категория «ящик для грузовика» не подтверждает совместимость с прицепом или допустимую массу содержимого.

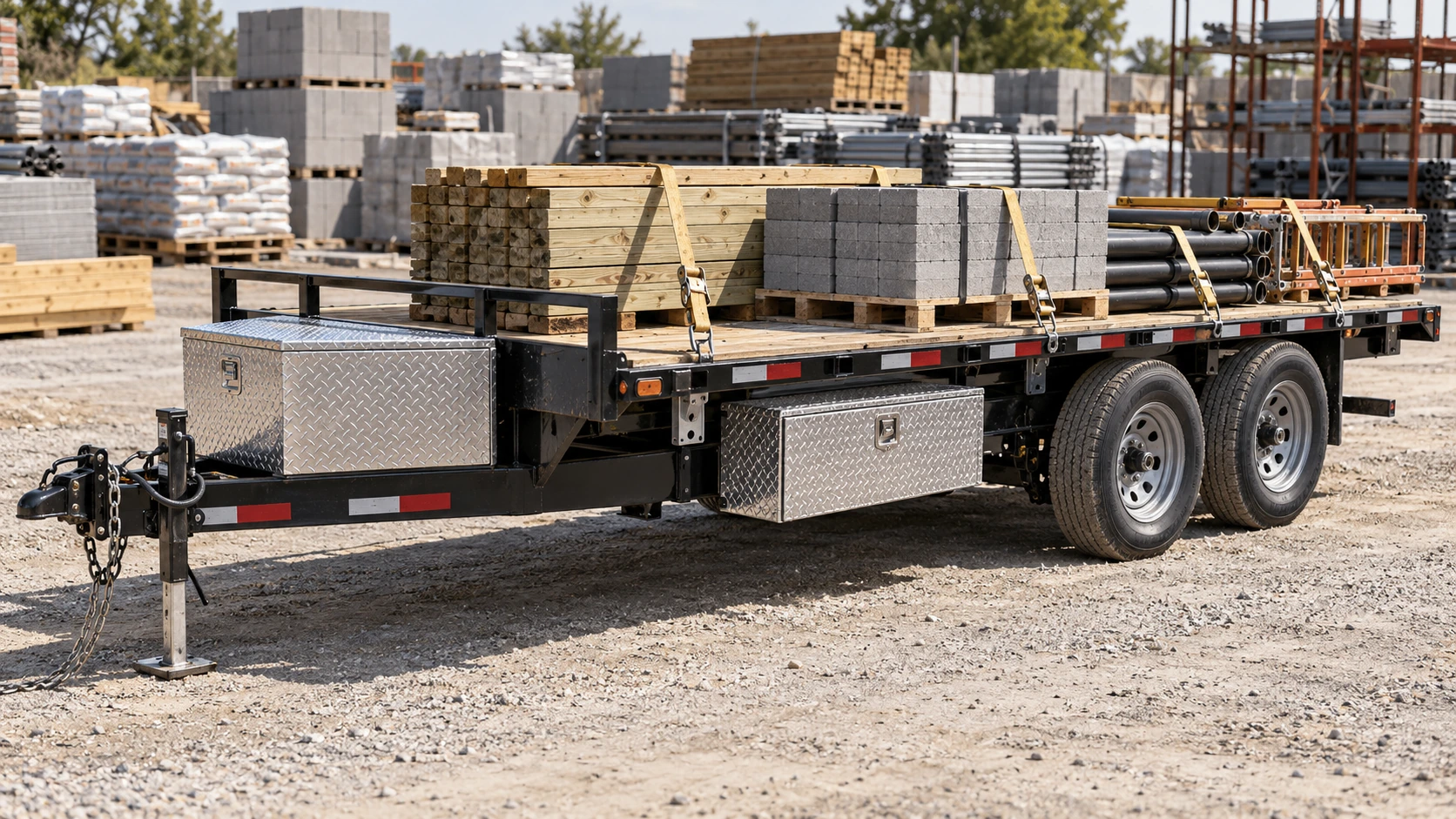

Сравнение трёх схем хранения

Прежде чем сравнивать отдельные размеры, разделите варианты на три категории монтажа.

1. Ящик на А-образном дышле

Сужающийся ящик устанавливается в передней зоне дышла, обычно между сходящимися элементами рамы или над ними, с использованием одобренной опорной конструкции.

Так используется пространство вне основной грузовой платформы.

Этот вариант может подходить для ремней, противооткатных упоров, ручного инструмента и оборудования, необходимого при подготовке или закреплении прицепа.

Главное ограничение — конкуренция с уже установленными деталями сцепки и дышла.

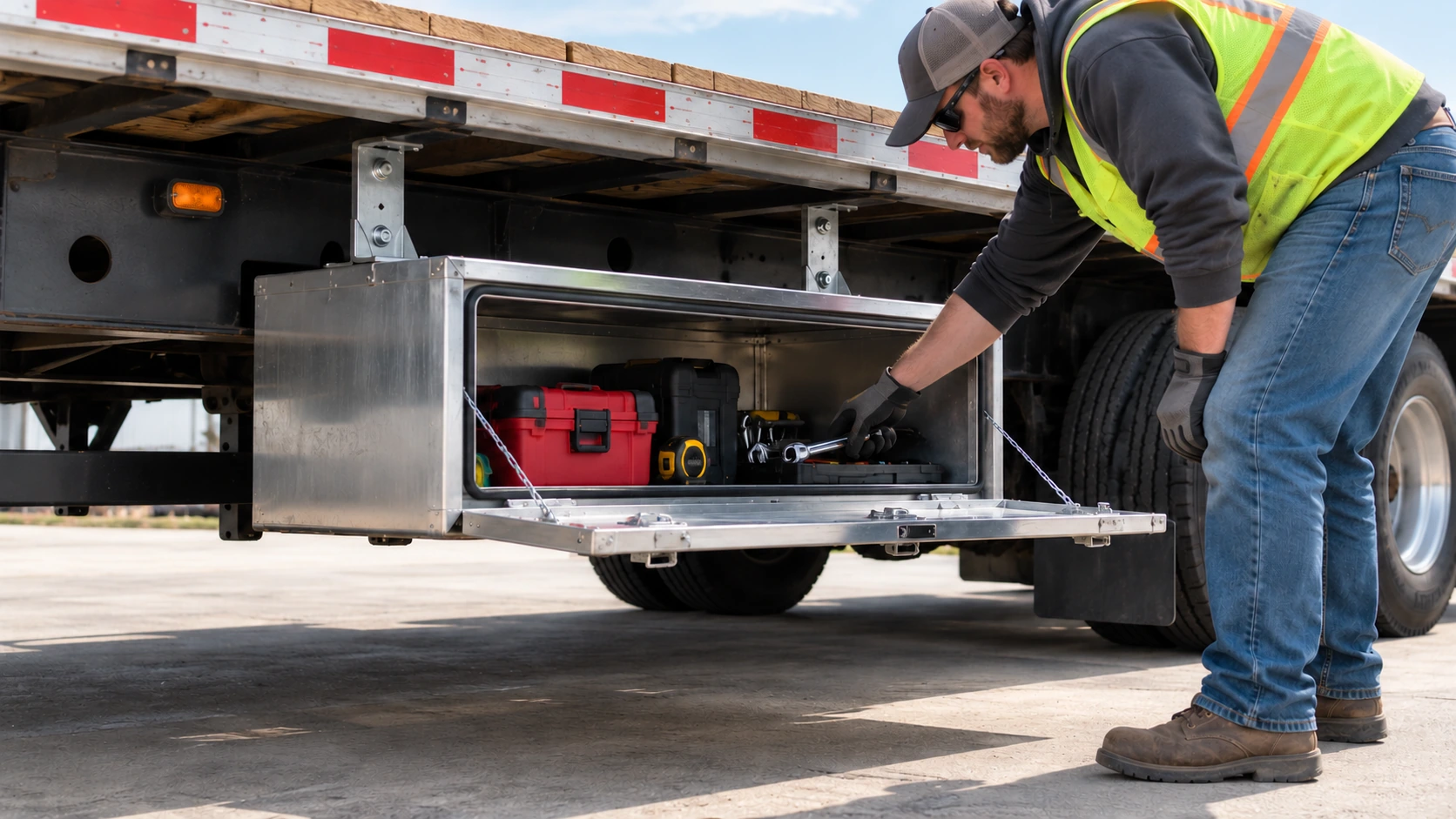

2. Подкузовной инструментальный ящик

Подкузовной ящик размещается под платформой или кузовом прицепа и обычно опирается на систему кронштейнов, соединённых с подходящей несущей конструкцией.

В зависимости от устройства прицепа это позволяет сохранить свободными и переднюю зону дышла, и грузовую платформу.

Кроме того, на коммерческом рабочем прицепе возможен боковой доступ к часто используемому оборудованию.

Однако пригодность сильно зависит от компоновки рамы, высоты кузова, зазоров подвески и работы дверцы.

3. Ящик на платформе, сбоку или в другом одобренном месте

Некоторые рабочие прицепы допускают ящик на платформе, на одобренной боковой конструкции или в специально предусмотренной зоне хранения.

Такой вариант уместен, если ни дышло, ни пространство под кузовом не обеспечивают подходящего установочного объёма.

Прямоугольный или низкопрофильный ящик может отличаться от сужающегося ящика для А-образного дышла геометрией хранения и доступа.

Но не всякий ящик для грузовика автоматически подходит для установки на бортовой элемент или платформу прицепа.

Предполагаемый монтаж и способ крепления всё равно необходимо подтвердить.

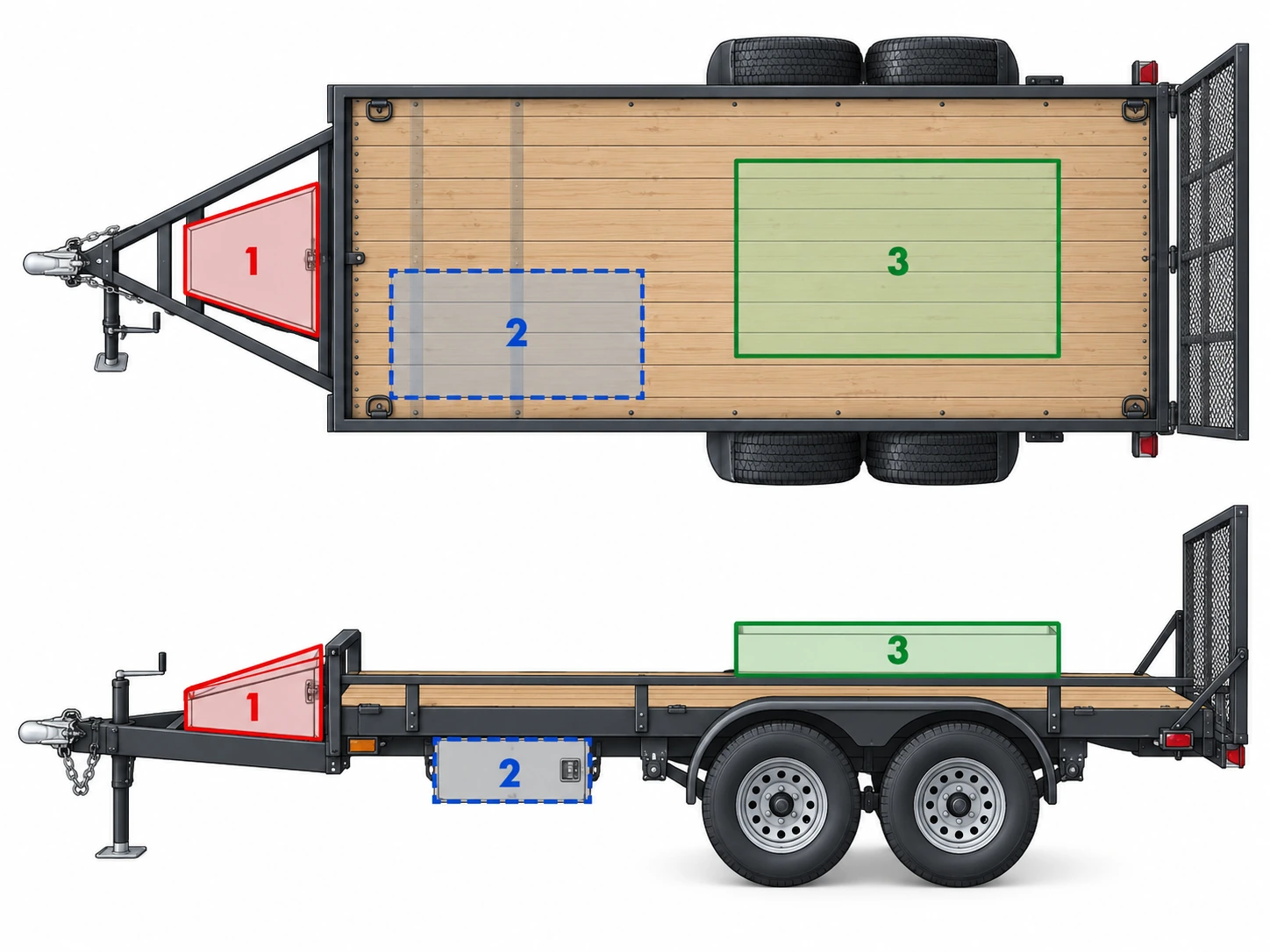

Первичное сравнение конфигураций

Таблица нужна для предварительного отбора мест, а не для ранжирования ящиков.

Правильный выбор зависит от рабочего цикла и конструкции прицепа.

Выбирайте место по ежедневному доступу

Место хранения может быть конструктивно пригодным, но неудобным в ежедневной работе.

Подрядчики используют разные инструменты с разной частотой.

Некоторые предметы нужны при каждой погрузке и разгрузке.

Другие используются только для ремонта оборудования или при неожиданной неисправности.

Прежде чем задавать место установки, разделите предполагаемое содержимое на три группы.

Часто используемые инструменты

Сюда могут входить:

• ремни с храповым механизмом;
• обычный ручной инструмент;
• перчатки;
• небольшие принадлежности оборудования;
• предметы для регулярного обслуживания.

Для них удобство доступа часто важнее максимального объёма хранения.

Ящик, перед которым приходится несколько раз в день становиться на колени, может быть менее удобным, чем меньший ящик на комфортной рабочей высоте.

Однако правильно расположенный подкузовной ящик с подходящей боковой дверцей может обеспечить отличный доступ на более крупном платформенном прицепе.

Решение должно определяться фактической высотой установки и доступом оператора, а не словом «подкузовной».

Оборудование для погрузки и буксировки

Некоторые принадлежности обычно нужны в передней части прицепа:

• принадлежности, связанные с безопасностью буксировки;
• противооткатные упоры;
• оборудование для крепления груза;
• небольшие материалы для обслуживания.

Ящик на дышле может быть удобен, потому что при сцепке и подготовке к погрузке оператор уже работает возле сцепного устройства и домкрата.

Но это преимущество исчезает, если ящик перекрывает именно то оборудование, работе которого должен помогать.

Редко используемое или крупное оборудование

Запасные инструменты, сменные детали и оборудование, не нужное при каждой остановке, могут допускать менее удобное расположение.

Для них можно выбрать отдельную зону, если установленный ящик одобрен для их массы и размеров.

Поэтому первый вопрос при покупке должен звучать так:

Что должно быть доступно, как часто и с какой стороны прицепа?

Только после этого следует решать, где разместить ящик.

Доступ сбоку или сверху: что подходит рабочему циклу?

Дверца и направление доступа могут быть важнее заявленного объёма хранения.

Рассмотрим подрядчика, перевозящего ручной инструмент и расходные материалы.

Передний ящик на дышле может обеспечивать удобный доступ сверху на стоящем прицепе.

Но если работник обычно подходит с одной стороны, правильно установленный подкузовной ящик с боковым доступом может сократить ненужные обходы прицепа.

И наоборот, подкузовной ящик может быть неудобным, если прицеп часто ставят рядом со стенами, оградами, оборудованием или другими автомобилями.

В этих условиях для боковой дверцы может не хватить места.

При выборе необходимо учитывать реальную обстановку на объекте.

Лучшая конструкция дверцы — та, которая работает в установленном положении ящика.

Не считайте, что подкузовной ящик с боковой дверцей всегда удобнее ящика на дышле с верхней крышкой.

Когда подходит хранение на дышле

На хозяйственном или рабочем прицепе со свободным подходящим А-образным дышлом передний ящик может эффективно добавить место хранения, не занимая грузовую платформу.

Ящик GOODIN GDA006 для дышла [2] — подходящий пример такой конфигурации.

Его опубликованные максимальные наружные размеры составляют 830 × 490 × 460 мм, а масса пустого изделия — 9.15 кг. Сужающийся корпус и открывающаяся вверх крышка отличают его от прямоугольных ящиков для рабочих грузовиков.

Преимущество при выборе связано с расположением, а не только с формой.

Передний ящик позволяет держать часто используемое оборудование рядом с обычной зоной подготовки прицепа.

Кроме того, он не занимает боковую часть рамы, где подкузовной монтаж мог бы конфликтовать с подвеской.

Но необходимо выполнить три условия.

На дышле должна быть пригодная зона установки

Элементы А-образного дышла сходятся к сцепному устройству.

Поэтому доступная ширина спереди и сзади различается.

Ящик должен соответствовать реальной геометрии дышла и сохранять пространство для:

• работы сцепного устройства;
• перемещения домкрата;
• страховочных цепей;
• оборудования аварийного торможения;
• проводки;
• кронштейнов системы распределения нагрузки, если она применяется.

Свободная область на фотографии не обязательно является одобренной монтажной зоной.

Предыдущий материал GOODIN по выбору продукции, Размеры ящика для дышла: как подобрать ящик без ухудшения функций прицепа, подробно рассматривает эти размерные проверки.

Для сравнения мест установки решение проще:

Если ящик нельзя разместить на дышле без ухудшения работы другого оборудования, исключите это место до выбора более крупной или меньшей модели.

Крышка должна оставаться доступной

Большинство обычных ящиков на дышле имеют открывающуюся вверх крышку.

Для неё требуется пространство над ящиком и по траектории открывания.

Оператор должен открывать крышку и извлекать содержимое без помех со стороны кузова, домкрата и расположенных рядом принадлежностей.

Прицеп должен допускать дополнительную переднюю нагрузку

Ящик на дышле добавляет массу перед осевой группой прицепа.

Изменение измеренной нагрузки на сцепку зависит и от массы, и от её положения относительно опор прицепа.

Не считайте опубликованную массу пустого ящика массой всей установленной системы.

Необходимо также учитывать инструменты, кронштейны и прочее содержимое.

Поэтому передний ящик может оказаться неподходящим, если прицеп уже близок к пределу нагрузки на сцепку или другому применимому ограничению загрузки.

Подкузовное пространство: движение и доступ

Подкузовной ящик имеет смысл рассматривать, если под платформой есть подходящее пространство, которое можно использовать без ущерба другим функциям транспортного средства.

Коммерческое подкузовное хранение — реальная категория продукции, а не самодельная идея. Например, каталог подкузовных ящиков для грузовиков и прицепов etrailer [4] включает специально разработанные изделия для платформ, рабочих грузовиков и прицепов.

Основное преимущество понятно.

Ящик занимает другую часть компоновочного объёма прицепа.

Вместо дышла или грузовой платформы используется пространство под рабочей площадкой.

Это особенно привлекательно для:

• коммерческих платформенных прицепов;
• прицепов для оборудования с подходящими зазорами рамы;
• сервисных прицепных платформ;
• прицепов с насыщенной передней зоной сцепного оборудования;
• проектов OEM, в которых подкузовное хранение можно предусмотреть с самого начала.

Но подкузовное крепление должно пройти несколько проверок, которые для ящика на дышле не возникают в такой же форме.

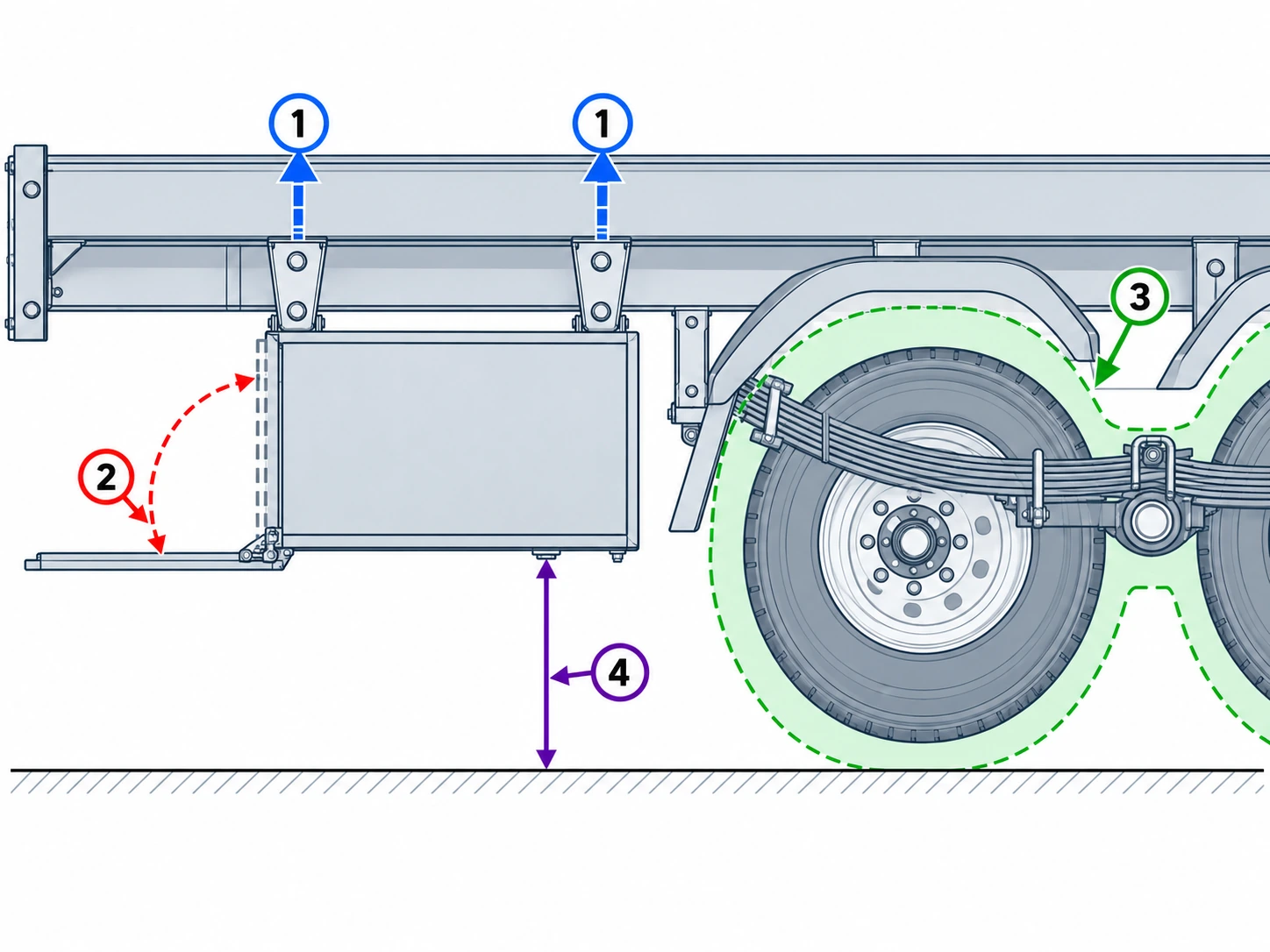

Подкузовной просвет — больше, чем расстояние до рамы

Первый вопрос предварительной оценки подкузовного места:

Сколько пригодного вертикального пространства останется после установки ящика и кронштейнов?

Измерьте расстояние от выбранной монтажной базы до земли в предполагаемом загруженном состоянии при буксировке.

Затем учтите:

• опускание за счёт кронштейнов;
• высоту ящика;
• выступающие крепёжные детали;
• самую низкую точку всей установленной системы.

Важно оставшееся расстояние под установленным ящиком, а не исходное расстояние от рамы до земли.

Измеряйте просвет при предполагаемой загрузке

Пустой прицеп может стоять выше, чем при перевозке обычного рабочего оборудования.

В некоторых подвесках добавление нагрузки изменяет высоту кузова.

Поэтому минимальный рабочий просвет нужно оценивать при соответствующих условиях загрузки и работы подвески.

Не одобряйте подкузовной ящик только потому, что пустой прицеп на ровном бетоне не касается им земли.

Учитывайте рампы и неровности

Коммерческие прицепы могут регулярно проходить через:

• крутые въезды;
• погрузочные рампы;
• въезды на строительные площадки;
• неровные дворы;
• переходы с дороги на объект;
• перепады поверхности возле колёс прицепа.

Слишком низкий ящик может стать точкой контакта при таких манёврах.

Продольное положение ящика также важно.

Низкий ящик возле свеса прицепа может сталкиваться с другими ограничениями, чем ящик ближе к середине.

При выборе проверьте требования к дорожному просвету, углам въезда и съезда и преодолению переломов профиля именно этого прицепа.

Не существует одного размера просвета подкузовного ящика, который можно считать безопасным для всех рабочих прицепов.

Шинам и подвеске нужен собственный габарит

Кажущееся свободным пространство возле оси не становится автоматически пригодной зоной хранения.

Колёса и подвеска занимают разные положения при движении прицепа.

На рессорном прицепе ось перемещается относительно рамы при сжатии и отбое подвески.

У других типов подвески габарит движения может отличаться.

Поэтому из доступного установочного объёма необходимо исключить пространство для:

• шин и колёс;
• рычагов подвески или рессор;
• балансиров и серёг;
• элементов оси и тормозов;
• хода подвески при сжатии;
• тормозных магистралей и электропроводки;
• доступа для обслуживания, требуемого изготовителем.

Статический зазор не равен динамическому

Допустим, на незагруженном прицепе между ящиком и шиной остаётся несколько дюймов.

Это ещё не подтверждает совместимость.

Расстояние от шины до ящика может изменяться при:

• сжатии подвески;
• деформации шины;
• перемещении оси;
• крене прицепа;
• изменении загрузки.

Соответствующая запретная зона должна определяться по данным изготовителей прицепа и подвески или по квалифицированной оценке.

Не задавайте произвольный минимальный зазор до шины как универсальное правило.

Не перекрывайте осмотр и обслуживание

Даже если ящик не касается движущейся подвески, он может мешать сервисным работам.

Рабочему прицепу нужен доступ к тормозам, крепежу рессор, электрическим соединениям и другим узлам.

Место, из которого ящик приходится снимать перед каждым обычным осмотром, может быть неудачным, особенно на интенсивно используемом коммерческом прицепе.

Конструктивно возможное расположение не обязательно удобно для обслуживания.

Дверца может стать главным ограничением

Ящик может помещаться под прицепом, но не удовлетворять требованиям ежедневного доступа.

Подкузовные изделия могут иметь:

• откидывающиеся вниз дверцы;
• дверцы с боковыми петлями;
• другие системы открывания конкретной модели.

Направление открывания нельзя определять только по категории изделия.

Откидной дверце требуется пространство под ящиком и перед ним, чтобы занять предусмотренное открытое положение.

Боковой дверце требуется поперечное пространство.

Некоторые исполнения также требуют доступа к наружным защёлкам, удерживающему крепежу или заданному механизму поддержки.

Это важно, потому что рабочий габарит дверцы отличается от габарита закрытого ящика.

Пример изготовителя: дверца и кронштейн

Инструкция по установке 50-дюймового подкузовного ящика Minimizer [3] даёт особенно полезный пример.

Изготовитель прямо требует проверить, что полностью открытая дверца не будет мешать центральному опорному кронштейну.

Это требование конкретной модели, но оно показывает более общий принцип выбора.

Сами монтажные кронштейны могут мешать дверце ящика.

Поэтому окончательное положение нужно оценивать при:

• полностью закрытой дверце;
• полностью открытой дверце;
• установленных кронштейнах;
• помещении и извлечении инструментов.

Ящик, который не мешает раме, но не может нормально открываться, не является пригодным решением хранения.

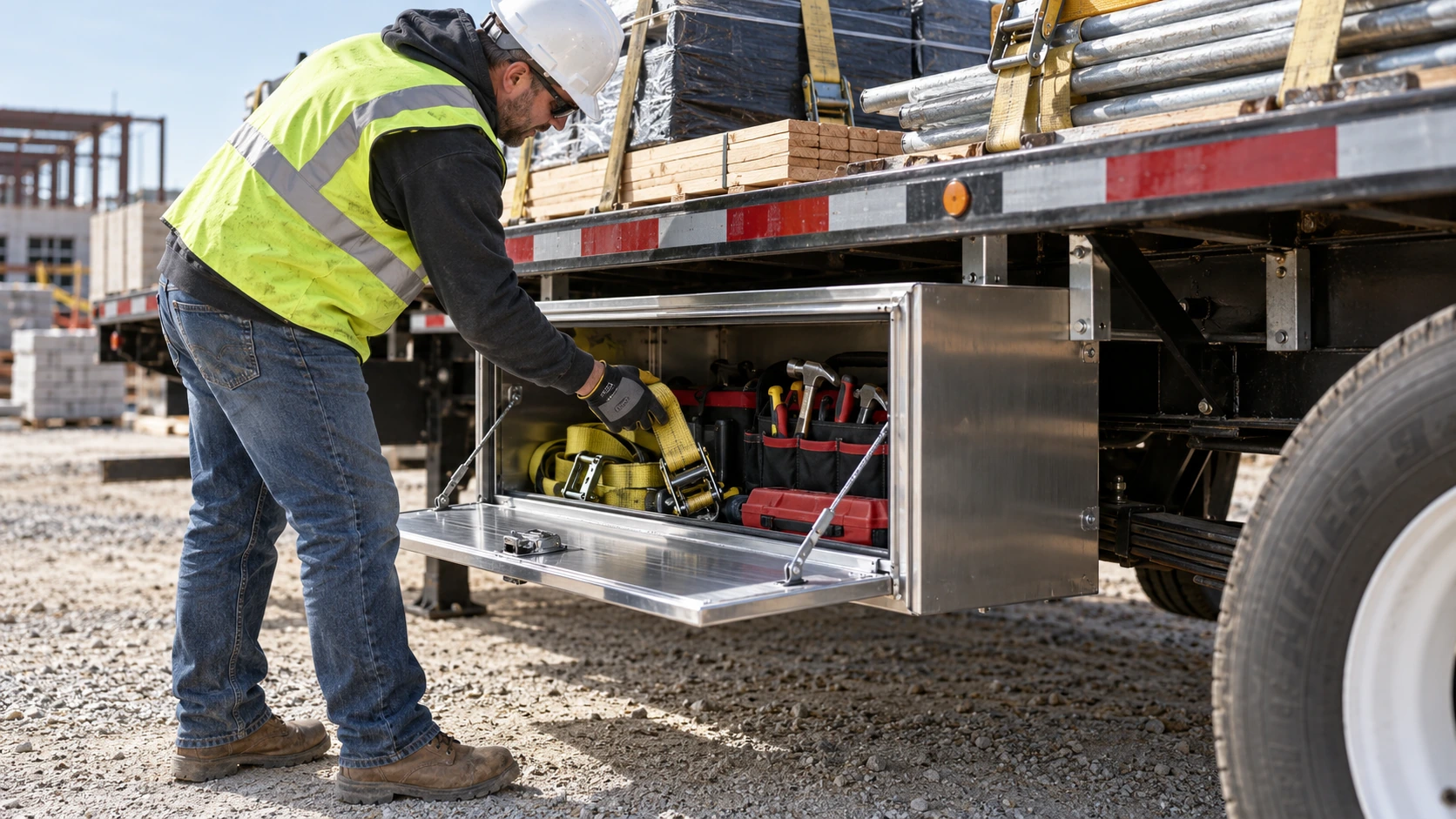

Важна высота извлечения инструментов

Правильная высота зависит и от способа использования.

К высокому подкузовному ящику может потребоваться тянуться вверх.

Низкий ящик может требовать постоянных наклонов или работы на коленях.

Боковой ящик возле рабочей зоны прицепа удобен для регулярной смены инструмента, если дверца и содержимое остаются легко доступными.

Для подрядчика, который обращается к оборудованию десятки раз в день, это может быть столь же важно, как общий объём хранения.

Лучшее место должно поддерживать рабочий процесс, а не просто прятать вещи под транспортным средством.

Полный путь нагрузки и распределение массы

Одно из главных различий между хранением на дышле и под кузовом — передача нагрузки в конструкцию прицепа.

У ящика на дышле монтажная система может опираться на одобренные несущие элементы или перекрывать расстояние между ними.

У подкузовного ящика масса часто подвешена ниже основной конструкции через кронштейны.

Получается следующий путь нагрузки:

инструменты → корпус ящика → точки крепления ящика → подвесные кронштейны → рама прицепа

Каждое звено важно.

Даже достаточно прочного корпуса недостаточно, если подвесные кронштейны или точки крепления к прицепу не рассчитаны на предполагаемую установку.

Пример изготовителя: допустимая нагрузка зависит от кронштейнов

Документация Minimizer указывает для конкретного 50-дюймового подкузовного ящика максимальную массу содержимого 250 фунтов при правильной установке.

Инструкция также определяет необходимые подвесные и центральный кронштейны и объясняет, что заданная схема крепления необходима для гарантии изготовителя.

Значение 250 фунтов относится именно к изделию Minimizer и предусмотренной для него установке.

Это не общая грузоподъёмность всех подкузовных ящиков.

Пример показывает, почему закупочная спецификация должна включать оба пункта:

1. допустимую массу содержимого ящика;
2. одобренную систему монтажных кронштейнов.

Нельзя переносить характеристику ящика на другую установку без проверки условий изготовителя.

Свободное место не означает разрешения на крепление к раме

Наличие лонжерона, поперечины или неиспользованного отверстия не подтверждает автоматически пригодность точки крепления.

В некоторых прицепах элементы рамы специально рассчитаны на нагрузку определённых направлений.

Подвешенный ящик может создавать новые местные нагрузки и моменты.

Поэтому конструкция прицепа, расположение кронштейнов, способ крепления и полностью загруженный ящик требуют одобрения для этой конфигурации.

Изготовитель ящика может указать, как его кронштейны крепятся к подходящей конструкции транспортного средства.

Это не обязательно разрешает сверление, сварку или зажимное крепление в произвольном месте любого прицепа.

При замене подтвердите предложенное крепление у изготовителя прицепа или получите соответствующую квалифицированную оценку.

Для проекта OEM определяйте подкузовную опорную конструкцию при проектировании, а не как принадлежность, добавляемую после завершения разработки рамы.

Место ящика меняет распределение массы

Хранение инструментов является частью плана загрузки прицепа.

Его нельзя считать массой, которую можно без последствий переместить куда угодно.

Загруженный ящик увеличивает массу прицепа.

Его положение влияет на распределение этой нагрузки между сцепкой и осевой группой.

Хранение на дышле

Ящик, расположенный значительно впереди осевой группы, обычно увеличивает долю общей нагрузки, приходящуюся на сцепку.

Эффект зависит от его фактического положения и остальной загрузки прицепа.

Увеличение нагрузки на дышло не обязательно равно полной массе загруженного ящика.

Хранение под кузовом

Подкузовной ящик можно разместить в разных продольных положениях.

Ближе к осевой группе он может иначе влиять на нагрузку на сцепку, чем столь же тяжёлый ящик, установленный дальше впереди.

При установке за осевой группой нагрузка на сцепку может уменьшаться по сравнению с передним расположением.

Но это не делает заднее хранение универсальным решением.

Перенос массы назад способен ухудшить распределение нагрузки или нарушить требования изготовителя прицепа.

Баланс между левой и правой сторонами

Подкузовной ящик может быть установлен только с одной стороны.

Возникает дополнительный вопрос: поперечное распределение нагрузки.

Тяжёлый инструмент с одной стороны может изменить нагрузки на колёса и соответствующие стороны оси.

Эффект следует оценивать с учётом конструкции конкретного прицепа, груза и применимых пределов колёс, шин и осей.

Для коммерческих и OEM-проектов одобренная схема хранения должна учитывать и продольное, и поперечное распределение массы.

Правило выбора:

Выбирайте место по массе полностью загруженного ящика, а не только по массе пустого изделия.

В неё входят ящик, монтажные кронштейны, крепёж, инструменты и внутреннее оснащение.

Альтернативы и границы применения GOODIN

Покупателю не следует навязывать неподходящему прицепу одну из двух конфигураций.

Иногда правильное решение — третья схема хранения.

Она может включать:

• специально разработанный ящик на платформе;
• одобренный боковой отсек;
• низкопрофильный ящик в подходящей грузовой зоне;
• отдельное хранение в рабочем автомобиле, а не на прицепе.

Подходящая альтернатива зависит от использования прицепа.

Например, ящик на платформе может обеспечить удобный доступ без изменения подкузовной части рамы.

Но он занимает грузовую площадь и может мешать погрузке оборудования или доступу к креплению груза.

Боковой ящик может быть удобен подрядчику, но требует подтверждённой несущей конструкции и не должен выходить за разрешённую ширину или рабочий габарит прицепа.

Переносной ящик обеспечивает гибкость, однако при перевозке ему тоже необходимо соответствующее закрепление.

Эти монтажные системы не взаимозаменяемы.

Цель — найти одобренное место хранения, а не просто ещё одну пустую область.

GOODIN: три разные архитектуры хранения

Текущая линейка инструментальных ящиков GOODIN [1] включает разные формы, полезные при обсуждении этих вариантов выбора.

Это опубликованные наружные габариты изделий.

Они не подтверждают:

• полезный внутренний объём;
• максимальную массу содержимого;
• дорожный просвет после установки;
• направление или габарит открывания дверцы;
• комплектность монтажного крепежа;
• совместимость с рамой прицепа.

Эти сведения требуют подтверждения для конкретной модели.

GDA006: кандидат для хранения на дышле

GDA006 прямо предназначен для проектов хранения на дышле прицепа.

Его сужающуюся форму можно предварительно сопоставить с зоной установки на А-образном дышле.

Однако фактический опорный контур, траекторию крышки и требования к креплению всё равно нужно подтвердить.

GDA007: кандидат для подкузовного расположения

GDA007 указан как подкузовной ящик для грузовика.

Это различие важно.

Ящик, разработанный для установки под кузовом грузовика, не получает автоматического одобрения для любого прицепа.

Изготовителю прицепа или установщику всё равно нужно проверить:

• несущую конструкцию рамы;
• проект кронштейнов;
• работу дверцы;
• просвет после установки;
• допустимую массу содержимого;
• предполагаемые условия эксплуатации.

Размеры GDA007 750 × 400 × 250 мм полезны для первоначальной оценки размера, но не являются одобренным монтажным комплектом.

GDA013: низкопрофильная альтернатива

GDA013 показывает другой тип геометрии ящика. [8]

Габарит 900 × 330 × 180 мм имеет сравнительно небольшую величину по одному направлению и полезен при сравнении низкопрофильных вариантов хранения.

Однако обозначение «ящик для грузовика» не разрешает произвольную установку на платформе или боковом элементе прицепа.

Выбранное положение и требования изделия к креплению всё равно необходимо подтвердить.

Таким образом, линейка GOODIN предлагает разные архитектуры ящиков, а не три взаимозаменяемых решения монтажа на прицеп.

Три примера выбора для рабочего прицепа

Рассмотрим условного подрядчика с небольшим хозяйственным прицепом.

Прицеп перевозит оборудование для ухода за газонами и регулярно проходит через въезды к жилым домам.

Покупателю требуется хранить:

• крепёжные ремни;
• перчатки;
• ручной инструмент;
• противооткатные упоры.

Переднее дышло занято центральным домкратом и другим сцепным оборудованием.

Сначала владелец рассматривает перенос хранения под платформу.

Вариант на дышле

Ящик на дышле обеспечил бы удобный доступ, но существующее оборудование не оставляет нужных зазоров для требуемого ящика.

Место не проходит проверку компоновки.

Подкузовной вариант

Сбоку прицепа кажется доступным свободное пространство.

Однако дорожный просвет сравнительно ограничен, а прицеп регулярно пересекает наклонные въезды.

Подкузовной ящик может дополнительно уменьшить просвет.

Предлагаемая опорная конструкция также ещё не одобрена.

Место не прошло необходимые проверки.

Альтернатива

Меньший ящик с подходящим креплением на платформе или в другой зоне может быть лучше, если существует пригодное место без помех грузу и погрузке.

Решение: не выбирайте подкузовной ящик только из-за занятого дышла. Сначала подтвердите динамические зазоры и крепление; иначе выберите другое одобренное место хранения.

Пример 2: коммерческая платформа со свободным местом под кузовом

Теперь рассмотрим условный рабочий прицеп с тандемной осевой группой, более высокой платформой и подходящей подкузовной конструкцией.

Оператор регулярно перевозит строительные материалы на платформе.

Инструменты должны оставаться доступными без выгрузки груза.

Прицеп ещё находится на стадии проектирования OEM.

Вариант на дышле

На А-образном дышле помещается компактный ящик, но подрядчику нужен частый доступ с рабочей стороны прицепа.

Переднее хранение потребовало бы постоянных обходов дышла.

Подкузовной вариант

Подкузовной ящик с боковым доступом может обеспечить более удобное рабочее место и сохранить грузовую площадь.

OEM может оценить:

• крепление кронштейнов;
• габарит движения подвески;
• зазоры до шин;
• дорожный просвет при загрузке;
• траекторию дверцы;
• высоту доступа к инструментам;
• поперечное распределение массы.

После подтверждения этих требований подкузовная схема может оказаться предпочтительнее.

Решение: отдайте приоритет подкузовному ящику, если полная конструкция, габарит доступа и план загрузки могут быть одобрены.

Решающим преимуществом является не просто дополнительный объём.

Это доступное хранение без занятия основной рабочей зоны прицепа.

Пример 3: тяжёлые инструменты с одной стороны

Рассмотрим сервисный прицеп, оператор которого хочет установить один большой подкузовной ящик сбоку.

Ящик, по виду, помещается и открывается с нужной рабочей стороны.

Однако предполагаемое содержимое тяжёлое.

Весь загруженный ящик будет расположен сбоку от продольной осевой линии прицепа.

В таком случае выбор нельзя завершить только по габаритам ящика.

Покупатель должен проверить:

• ожидаемую массу после загрузки;
• несущую способность кронштейнов и крепления;
• нагрузки на оси и шины;
• распределение массы слева и справа;
• разрешённую изготовителем конфигурацию.

Результатом может стать другое место хранения, распределение оборудования по одобренным отсекам или изменение OEM-конструкции крепления.

Решение: не одобряйте крупную одностороннюю подкузовную установку до оценки загруженной конфигурации прицепа.

Матрица решений, пять шагов и рабочая таблица

Используйте таблицу для сужения выбора до подбора модели изделия.

Место становится серьёзным кандидатом только после прохождения всех применимых исключающих критериев.

Пять шагов выбора места хранения

Для нового рабочего прицепа или дооснащения решение должно приниматься в последовательном порядке.

Шаг 1: определите оборудование для хранения

Запишите:

• размеры инструментов;
• ожидаемую общую массу содержимого;
• максимальную массу отдельного предмета;
• частоту доступа;
• предпочтительную сторону доступа;
• требования к защите и запиранию.

Не начинайте с самого большого ящика в каталоге.

Шаг 2: нанесите доступные зоны хранения

Определите возможные места:

• дышло;
• пространство под кузовом;
• платформа;
• другая одобренная зона хранения.

Отметьте недоступные или резервируемые области, занятые деталями прицепа, подвижными узлами и погрузочными операциями.

Шаг 3: исключите геометрически неподходящие места

Для каждого кандидата проверьте полный рабочий габарит.

Дышло: зазоры домкрата, сцепки, крышки и поворота.

Под кузовом: земля, подвеска, шины, дверца и сервисные зазоры.

Другие места: погрузка, борта, груз и доступ.

Если установка мешает важной функции прицепа, исключите её до следующего этапа.

Шаг 4: подтвердите конструктивную и весовую совместимость

Определите, есть ли у прицепа одобренная монтажная система для ожидаемого загруженного ящика.

Также оцените:

• массу загруженного прицепа;
• нагрузку на сцепку;
• нагрузки на оси и шины;
• поперечный баланс;
• применимые пределы конструкции и компонентов.

Пустое место не обеспечивает прохождения этого этапа.

Шаг 5: выберите архитектуру и размеры ящика

Только после одобрения места выбирайте:

• сужающуюся или прямоугольную форму;
• необходимые размеры;
• конструкцию дверцы или крышки;
• внутреннюю организацию хранения;
• монтажные кронштейны;
• допустимую массу содержимого;
• требования к защите от среды.

Этот порядок предотвращает распространённую ошибку:

Сначала купить понравившийся ящик, а затем пытаться приспособить к нему прицеп.

Проверка места и установки перед покупкой

Следующую рабочую таблицу можно использовать при сравнении мест хранения.

Покупатель не должен выбирать место по одному благоприятному критерию.

Требования должна пройти вся установка.

Спецификация OEM, позиция GOODIN и итоговые проверки

Для OEM-программы прицепов слов «подкузовной ящик» или «ящик на дышле» недостаточно в закупочной спецификации.

Полезный запрос предложения должен включать следующие сведения.

Прицепная платформа

• тип прицепа и предполагаемое рабочее применение;
• чертежи рамы и платформы;
• расположение осей и подвески;
• обычные и максимальные условия загрузки;
• применимые пределы нагрузки на дышло и оси;
• доступные места крепления.

Применение хранения

• тип инструментов и оборудования;
• ожидаемая масса содержимого;
• максимальные размеры отдельного предмета;
• частота доступа;
• предпочтительная сторона доступа;
• предполагаемая среда эксплуатации.

Конфигурация ящика

• на дышле / под кузовом / другое;
• наружные и внутренние размеры;
• направление открывания и необходимые зазоры;
• механизм удержания дверцы или крышки;
• требования к защёлке и замку;
• требуемое покрытие и защита от воды.

Требования установки

• одобренное расположение монтажных кронштейнов;
• интерфейс с рамой прицепа;
• разрешённый крепёж и способ соединения;
• допустимая нагрузка загруженного ящика;
• дорожный просвет после установки;
• зазоры подвижных деталей;
• доступ для осмотра и обслуживания.

Подтверждение поставщика

• актуальный производственный чертёж;
• чертёж монтажных кронштейнов;
• допустимая масса содержимого и её условия;
• поставляемый крепёж;
• инструкция по установке;
• ограничения применения;
• запасные части, если применимо.

В подкузовных проектах особенно важно отличать полный одобренный монтажный комплект от отдельно поставляемого ящика.

Поставщик может изготовить ящик, не зная окончательного проекта кронштейнов со стороны прицепа.

Это разные зоны ответственности, которые необходимо согласовать до одобрения монтажа.

Позиция GOODIN: место важнее выбора объёма

Для рабочих прицепов выбор ящика должен начинаться с условий эксплуатации.

Ящик на дышле может быть хорошим решением, если есть подходящая А-образная зона, инструменты нужны возле сцепки, а полностью загруженный ящик совместим с требованиями загрузки прицепа.

Подкузовной ящик может быть лучше, если передняя зона занята, платформа должна оставаться свободной, а одобренное место под ней обеспечивает подходящие доступ и зазоры.

Другая конфигурация может оказаться предпочтительнее, когда ни одно из этих мест не удовлетворяет применению.

Модели GOODIN GDA006, GDA007 и низкопрофильные ящики для грузовиков представляют разные архитектуры хранения.

Правильную модель следует выбирать только после определения места предполагаемой установки.

Наиболее важны три различия:

Свободное пространство не равно пригодному пространству.

Ящик должен помещаться при открытых дверцах, работе прицепа и предусмотренном движении окружающих компонентов.

Свободное пространство не равно несущей способности.

Внешне пустая зона рамы не предоставляет автоматически одобренное крепление для загруженного ящика.

Максимальный объём не равен максимальной полезности.

Большой ящик с плохим доступом, неудачным расположением или несовместимой загрузкой может быть хуже меньшего ящика в подходящем месте.

Поэтому правило выбора таково:

Выберите место хранения, сохраняющее рабочие функции прицепа, затем задайте ящик и систему крепления, которые это место действительно способно выдержать.

Рабочий прицеп должен перевозить инструменты там, где к ним удобно добраться, где они надёжно удерживаются и вписываются в полный рабочий габарит прицепа.

Это более полезное решение, чем выбор между передним и подкузовным ящиком лишь по фотографиям в каталоге.

Итоговая проверка выбора

Перед одобрением конфигурации подтвердите:

1. Какие инструменты будет хранить ящик и как часто они нужны?
2. Какое расположение обеспечивает наиболее удобный рабочий доступ?
3. Может ли ящик полностью открываться в предполагаемом положении?
4. Мешает ли ящик на дышле домкрату, сцепке или поворотному габариту?
5. Сохраняет ли подкузовной ящик достаточный дорожный просвет?
6. Свободны ли габариты движения шин и подвески?
7. Не перекрывает ли ящик обслуживание тормозов, подвески или проводки?
8. Подходит ли конструкция прицепа для предполагаемого загруженного ящика?
9. Одобрены ли кронштейны и способ крепления для этой установки?
10. Учтены ли ящик и содержимое при проверке распределения массы?
11. Не создаёт ли место недопустимую одностороннюю нагрузку?
12. Подходит ли ящик для предполагаемого воздействия среды?
13. Документированы ли требования к креплению и допустимой массе содержимого?
14. Если оба места не подходят, оценена ли другая одобренная схема хранения?

После выполнения этих проверок покупатель может выбрать подходящую архитектуру ящика и перейти к точным размерам изделия.

Если проверки не завершены, решение о месте остаётся открытым.

Источники и дополнительные материалы

Обсуждения на форумах показывают рабочие и закупочные вопросы, но не заменяют инженерное одобрение. Тема боковых обтекателей приведена только для контекста и не используется для подтверждения установки. Характеристики и инструкции изготовителей относятся только к указанным изделиям и креплениям. Изображения созданы ИИ и являются общими иллюстрациями, а не фотографиями моделей GOODIN или одобренных установок.

1. GOODIN — Линейка инструментальных ящиков
2. GOODIN — GDA006: алюминиевый ящик для дышла, 830 мм
3. Minimizer — Инструкция по установке подкузовного инструментального ящика
4. etrailer — Каталог подкузовных ящиков для прицепов
5. Reddit / r/Contractor — Обсуждение хранения лесов и инструментов в прицепе
6. Reddit / r/Tools — Обсуждение крепления ящика на дышле
7. Reddit / r/Truckers — Обсуждение боковых обтекателей — только контекст, не основание для одобрения монтажа
8. GOODIN — GDA013: низкопрофильный ящик для грузовика, 900 мм
