صندوق سفلي أم صندوق على ذراع القطر: أين تحمل مقطورة العمل أدواتها؟
دليل موقع التخزين
يحتاج مقاول إلى مساحة إضافية لحفظ الأدوات على مقطورة العمل.
تحمل المقطورة بالفعل معدات ومواد وأربطة تثبيت. ومن شأن صندوق مخصص أن ينظم القطع الصغيرة، لكن الإطار الأمامي على شكل A مزدحم بالرافعة وتجهيزات القطر.
وعند النظر أسفل المقطورة، يلاحظ المقاول مساحة غير مستخدمة بجوار الهيكل.
فلماذا لا يركب صندوق أدوات سفليًا هناك بدلًا من المقدمة؟
يبدو الحل بسيطًا. فلن ينافس الصندوق رافعة المقطورة على المساحة، ويمكن إبقاء منصة التحميل متاحة للمعدات.
لكن المساحة أسفل المقطورة لها قيود تختلف عن المساحة فوق ذراع القطر.
قد يقلل الصندوق المركب تحت الهيكل الخلوص الأرضي، أو يتداخل مع حركة التعليق، أو يجعل الباب قريبًا جدًا من الأرض بحيث يصعب استخدامه. كما يحتاج إلى بنية تثبيت قادرة على حمل الصندوق بكامل حمولته أثناء النقل.
وللصندوق المركب على ذراع القطر تنازلاته أيضًا. قد يسهل الوصول إليه، لكنه يشغل منطقة الوصل ويضيف وزنًا إلى مقدمة المقطورة.
لا يتفوق أحد الموقعين تلقائيًا.
في نقاش بين مقاولين [5]، وصف مقاول أعمال بناء نقل السقالات والأدوات والمواد في مقطورة واحدة، ومحاولته الحفاظ على تنظيم المعدات وإمكانية الوصول إليها دون تفريغ بقية الحمولة أولًا.
وفي نقاش آخر عن تثبيت صندوق على مقطورة [6]، ظهر قلق مختلف: اشترى المالك صندوقًا لذراع القطر، لكنه لم يكن متأكدًا من طريقة تثبيته دون إجراء تعديلات غير مرغوبة في هيكل المقطورة.
وتطرح المقطورات التجارية المزودة بستائر جانبية سؤالًا إضافيًا: هل يمكن تركيب صندوق أسفل البنية الموجودة دون التداخل مع الستائر أو إتلاف الأعضاء الحاملة؟ يحتاج هذا الاقتراح إلى دعم وخلوص موثقين؛ فوجود مساحة فارغة أسفل الجسم لا يعني الموافقة على التركيب. [3]
تشير هذه المواقف إلى مشكلة شراء لا يستطيع كتالوج صناديق الأدوات وحده الإجابة عنها.
أين ينبغي تخزين الأدوات، وما نوع الصندوق الذي يستطيع ذلك الموقع دعمه فعليًا؟
في مقطورة العمل، تعتمد الإجابة على أربعة متطلبات مترابطة:
- الوصول أثناء يوم العمل؛
- المساحة المتاحة للتركيب والتشغيل؛
- توزيع الوزن بعد التحميل؛
- بنية تثبيت تم التحقق منها.
ينبغي أن تحقق تهيئة الصندوق الصحيحة المتطلبات الأربعة جميعها.
إرشادات لاختيار الموقع وليست موافقة على التركيب. تحقق من نطاق التشغيل الكامل والكتلة المحملة ودعم جهة المقطورة. تصنيف المنتج كصندوق شاحنة لا يثبت ملاءمته للمقطورة أو حمل محتوياته المسموح.

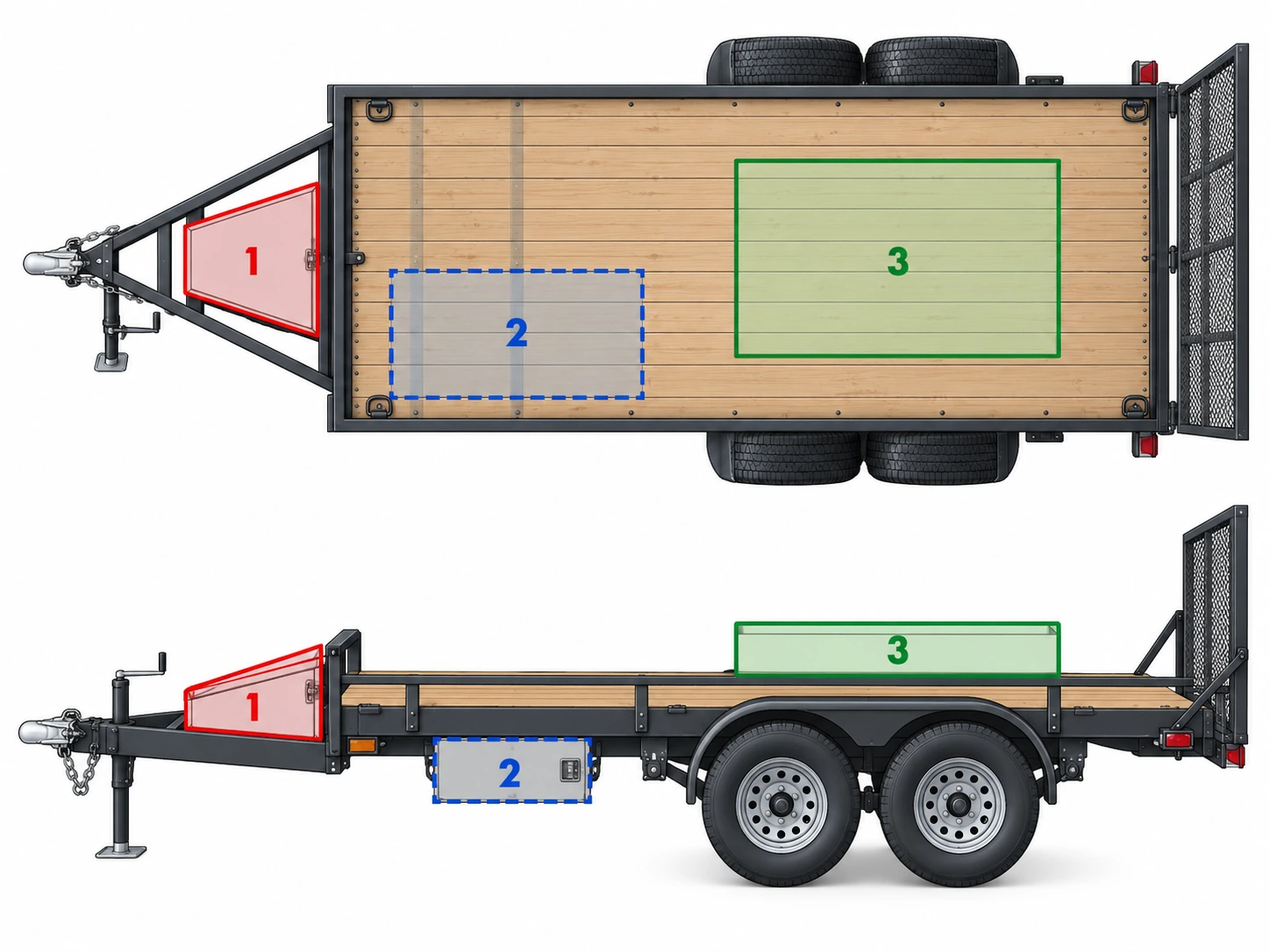

مقارنة ثلاث بنيات للتخزين
قبل مقارنة الأبعاد الفردية، قسّم الخيارات إلى ثلاث فئات تركيب.
1. صندوق ذراع القطر ذي الإطار A
يركب صندوق متدرج العرض في منطقة ذراع القطر الأمامية، عادة بين أعضاء الإطار المتقاربة أو فوقها، باستخدام ترتيب دعم معتمد.
تستفيد هذه التهيئة من مساحة خارج منصة الحمولة الرئيسية.
وقد تناسب أربطة التثبيت ومصدات العجلات والأدوات اليدوية والمعدات التي يحتاجها المشغل عند تجهيز المقطورة أو تثبيتها.
قيدها الأساسي هو التنافس مع مكونات الوصل وذراع القطر الموجودة.
2. صندوق الأدوات السفلي
يحمل الصندوق السفلي تحت منصة المقطورة أو جسمها، وتدعمه عادة منظومة حوامل متصلة ببنية مناسبة.
بحسب تصميم المقطورة، قد يحافظ ذلك على مساحة المقدمة ومنصة التحميل معًا.
كما قد يتيح الوصول الجانبي إلى المعدات كثيرة الاستخدام على مقطورة عمل تجارية.
لكن فائدته تعتمد بدرجة كبيرة على ترتيب الهيكل وارتفاع السير وخلوص التعليق وطريقة تشغيل الباب.
3. صندوق على المنصة أو الجانب أو موقع آخر معتمد
قد تستوعب بعض مقطورات العمل صندوقًا على المنصة، أو بمحاذاة بنية جانبية معتمدة، أو في موضع تخزين مصمم لهذا الغرض.
يمكن أن يكون ذلك مناسبًا عندما لا توفر المقدمة ولا المنطقة السفلية حيز تركيب مرضيًا.
وقد يقدم الصندوق المستطيل أو منخفض الارتفاع شكلًا مختلفًا للتخزين والوصول مقارنة بصندوق الإطار A المتدرج العرض.
لكن ليس كل صندوق شاحنة مناسبًا تلقائيًا للتركيب على عضو جانبي أو منصة مقطورة.
يجب التحقق من موضع التركيب وطريقة التثبيت المقصودين أيضًا.
مقارنة أولية للتهيئات
| عامل الاختيار | صندوق ذراع القطر A | صندوق سفلي | صندوق آخر معتمد على المنصة أو الجانب |
|---|---|---|---|
| الميزة الرئيسية | يستغل مساحة ذراع القطر الأمامية | يحافظ على مساحة الذراع ومنصة الحمولة | مرونة الموضع على بنى مناسبة |
| الوصول المعتاد | من مقدمة الذراع أو جانبه | من الجانب أو أسفل المنصة | يعتمد على الموضع وتصميم الغطاء أو الباب |
| خطر التداخل الأساسي | الرافعة والقارنة وتجهيزات الوصل وخلوص الانعطاف | الإطارات والتعليق والأرض والمنحدرات والمعدات الجانبية | الحمولة والبوابات والأربطة وعمليات التحميل |
| الخلوص المطلوب | حيز تشغيل الغطاء وتجهيزات الوصل | الخلوص الأرضي وفتح الباب | حيز الحمولة والتحميل والوصول |
| مسألة توزيع الوزن | كتلة إضافية أمام مجموعة المحاور | يعتمد على الموضع الطولي والجانبي | يعتمد على موضع التركيب |
| المتطلب الإنشائي | دعم وتثبيت معتمدان على الذراع | حوامل تعليق ومسار حمل موثقان | منصة أو عضو جانبي أو بنية تثبيت موثقة |
| سبب الرفض المعتاد | ذراع مزدحم أو غير مناسب إنشائيًا | خلوص غير كاف أو غياب دعم معتمد | تعطيل وظائف العمل أو تثبيت غير كاف |
تستخدم هذه المقارنة لاستبعاد المواقع غير المناسبة، لا لترتيب الصناديق من الأفضل إلى الأسوأ.
يعتمد الاختيار الصحيح على دورة عمل المقطورة وبنيتها.
اجعل الوصول اليومي يحدد الموقع
قد يكون موقع التخزين سليمًا إنشائيًا ومع ذلك غير مريح للاستخدام اليومي.
لا يستخدم المقاولون جميع الأدوات بالتكرار نفسه.
قد تلزم بعض القطع في كل مرة تحمل فيها المقطورة أو تفرغ.
ولا تستخدم قطع أخرى إلا لإصلاح المعدات أو التعامل مع مشكلة غير متوقعة.
قبل تحديد موضع الصندوق، قسّم المحتويات المتوقعة إلى ثلاث مجموعات.
الأدوات كثيرة الاستخدام
قد تشمل:
- أربطة الشد ذات السقاطة؛
- الأدوات اليدوية المعتادة؛
- القفازات؛
- ملحقات المعدات الصغيرة؛
- مستلزمات الخدمة الدورية.
لهذه القطع، تكون سهولة الوصول أهم غالبًا من أكبر حجم تخزين ممكن.
قد يكون الصندوق الذي يتطلب الركوع بجوار المقطورة عدة مرات يوميًا أقل راحة من صندوق أصغر على ارتفاع مناسب للعمل.
لكن الصندوق السفلي الموضوع جيدًا والمزود بباب جانبي مناسب قد يتيح وصولًا ممتازًا على مقطورة مسطحة أكبر.
ينبغي أن يعتمد القرار على ارتفاع التركيب الفعلي ووصول المشغل، لا على كلمة «سفلي».
معدات التحميل والقطر
تلزم بعض المعدات عادة في مقدمة المقطورة:
- ملحقات القطر المرتبطة بالسلامة؛
- مصدات العجلات؛
- معدات ربط الحمولة؛
- مستلزمات صيانة صغيرة.
قد يكون صندوق الذراع مريحًا لأن المشغل يعمل أصلًا حول القارنة والرافعة أثناء الوصل والتحضير للتحميل.
لكن هذه الفائدة تختفي إذا أعاق الصندوق معدات القطر التي يفترض أن يساعد على استخدامها.
المعدات الأقل استخدامًا أو كبيرة الحجم
قد تقبل الأدوات الاحتياطية وقطع الغيار والمعدات التي لا تلزم عند كل توقف موضع وصول أقل راحة.
ويمكن ترشيحها لموقع تخزين منفصل إذا كان الصندوق المركب معتمدًا لوزنها وأبعادها.
لذلك ينبغي أن يكون قرار الشراء الأول:
ما الذي يجب الوصول إليه، وبأي تكرار، ومن أي جانب للمقطورة؟
بعد ذلك فقط يحدد المشتري موضع الصندوق.

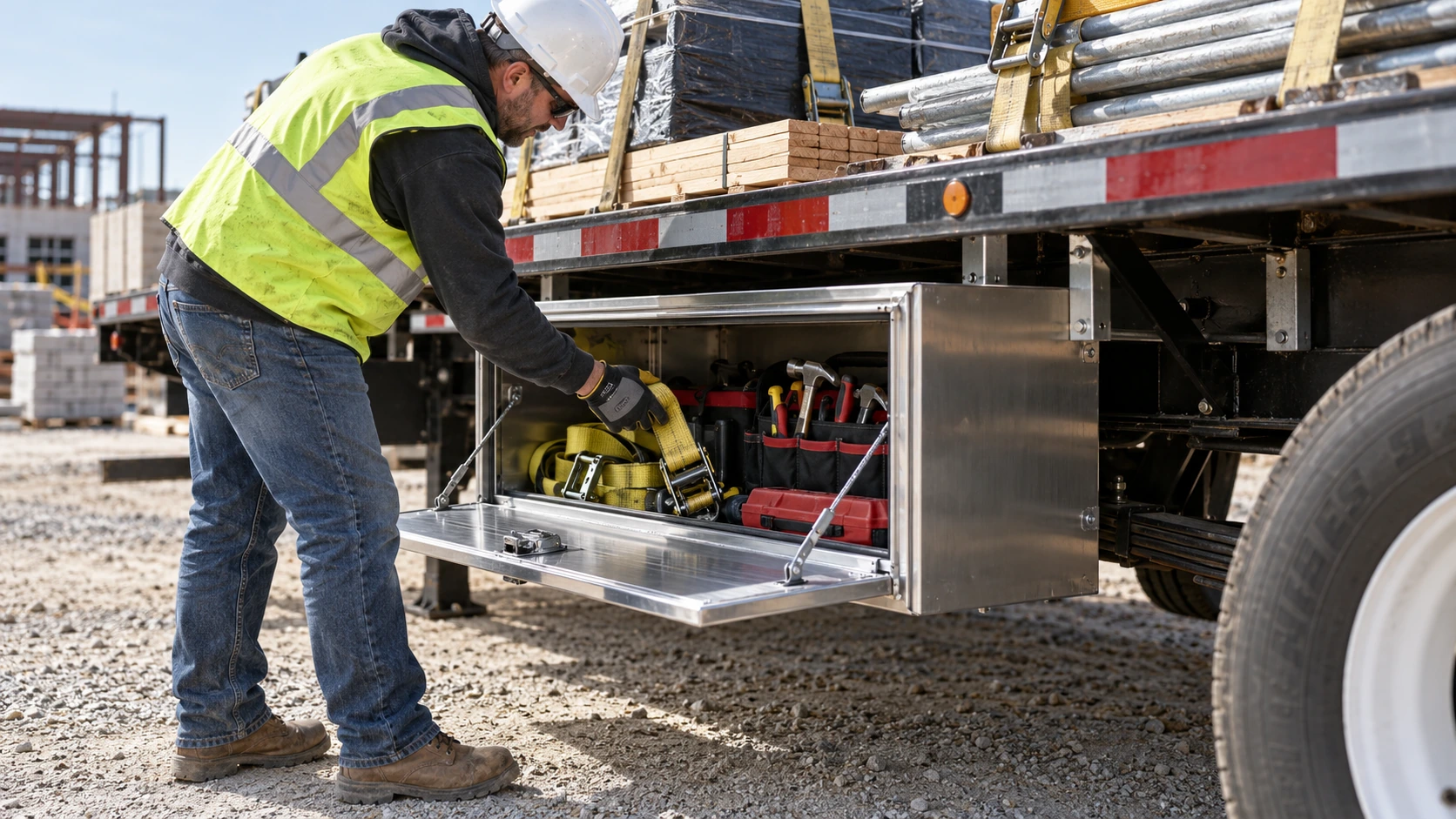

وصول جانبي أم علوي: ما الأنسب لدورة العمل؟
قد يكون الباب واتجاه الوصول أهم من حجم التخزين المعلن.
تخيل مقاولًا يحمل أدوات يدوية ومواد استهلاكية.
قد يتيح صندوق أمامي على الذراع وصولًا علويًا مريحًا عندما تكون المقطورة متوقفة.
لكن إذا كان العامل يقترب عادة من أحد الجانبين، فقد يقلل صندوق سفلي جانبي الوصول ومثبت بشكل صحيح الحركة غير الضرورية حول المقطورة.
وعلى العكس، قد يكون الصندوق السفلي غير مريح إذا كانت المقطورة توقف بانتظام بجوار جدران أو أسوار أو معدات أو مركبات أخرى.
في هذه الظروف، قد لا تتوفر مساحة كافية لفتح بابه الجانبي.
يجب أن يأخذ الاختيار بيئة الموقع الفعلية في الحسبان.
| سؤال الوصول | لماذا يهم |
|---|---|
| من أي جانب يقترب العمال عادة؟ | يحدد مدى عملية الوصول الجانبي |
| هل تتوقف المقطورة بانتظام قرب جدار أو معدات؟ | قد يعيق ذلك الأبواب التي تفتح إلى الخارج |
| كم مرة يفتح الصندوق؟ | يزيد تكرار الوصول أهمية ارتفاع العمل |
| ما حجم القطع المخزنة؟ | يحدد فتحة المرور الصافية المطلوبة |
| هل تكون المقطورة محملة عند استخدام الصندوق؟ | قد تؤثر الحمولة والمعدات الأخرى في الوصول |
| هل يمكن إبقاء الباب مفتوحًا بثبات؟ | يؤثر في إخراج الأدوات بأمان وعملية |
| هل يمكن الوصول إلى الأقفال والمزاليج؟ | يمنع تحول صندوق قابل للاستخدام نظريًا إلى صندوق مزعج عمليًا |
أفضل تصميم للباب هو الذي يعمل في موقع الصندوق بعد تركيبه.
لا تفترض أن صندوقًا سفليًا بباب جانبي أسهل دائمًا من صندوق ذراع بغطاء علوي.

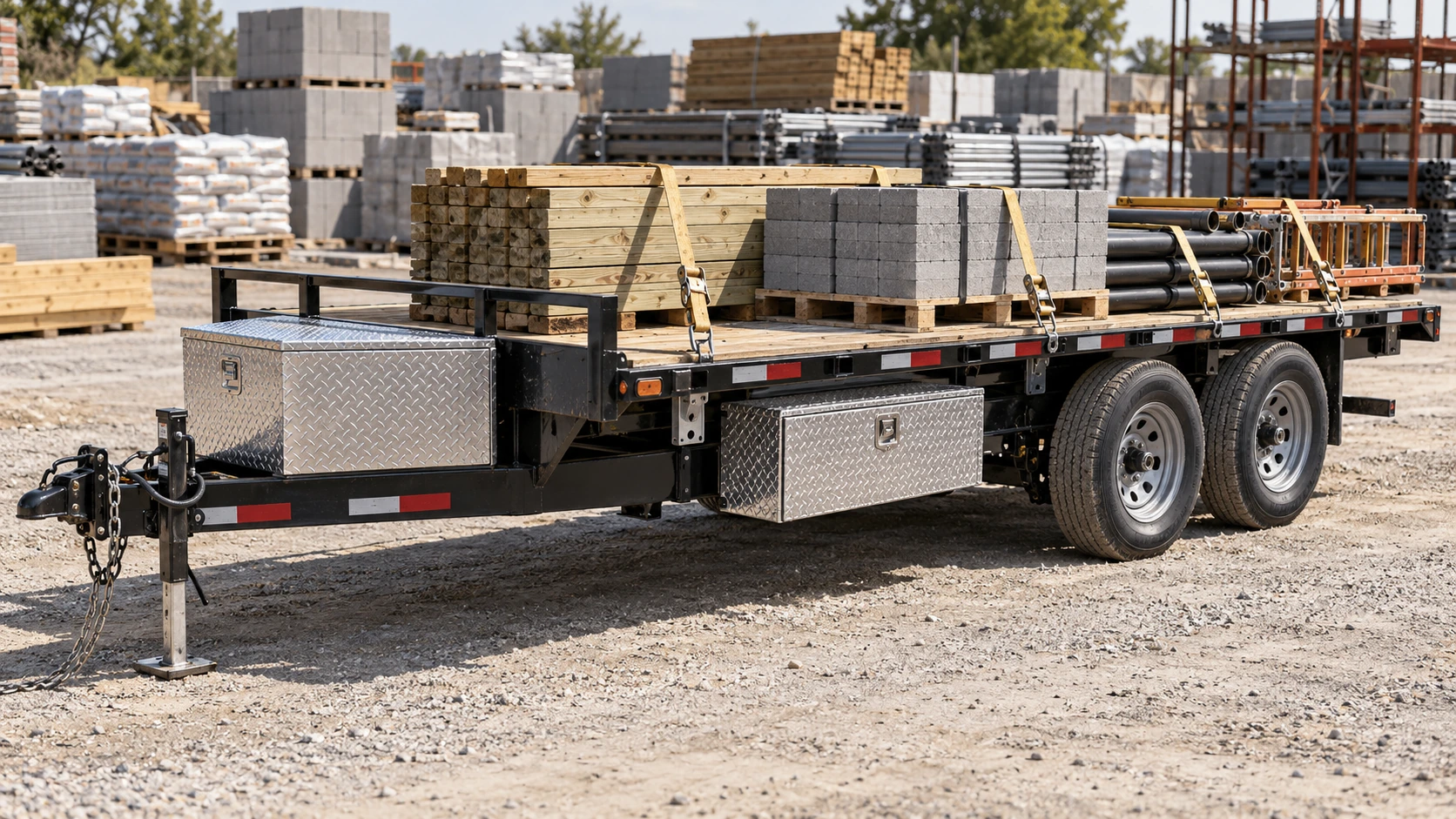

متى يكون التخزين على الذراع مناسبًا؟
في مقطورة خدمات أو مقاولات ذات إطار A مفتوح ومناسب، قد يضيف الصندوق الأمامي تخزينًا بكفاءة دون شغل منصة الحمولة.
يمثل صندوق ذراع القطر GDA006 من GOODIN [2] مثالًا لهذه التهيئة.
أبعاده الخارجية القصوى المنشورة 830 × 490 × 460 مم، ووزنه الصافي فارغًا 9.15 كجم. ويميزه جسمه المتدرج العرض وغطاؤه العلوي عن صناديق شاحنات العمل المستطيلة.
ميزة الاختيار هنا هي الموقع، وليس شكل الصندوق وحده.
يستطيع الصندوق الأمامي إبقاء المعدات المعتادة قرب منطقة تجهيز المقطورة.
وقد يجنب استخدام جانب الهيكل الذي يمكن أن يتعارض فيه تركيب سفلي مع مكونات التعليق.
لكن يجب تحقيق ثلاثة شروط.
أن يتوفر على الذراع حيز تركيب قابل للاستخدام
تتقارب أعضاء الإطار A باتجاه القارنة.
وهذا يعني اختلاف العرض المتاح بين الأمام والخلف.
يجب أن يلائم الصندوق الشكل الفعلي للذراع مع الحفاظ على مساحة من أجل:
- تشغيل القارنة؛
- حركة الرافعة؛
- سلاسل الأمان؛
- معدات الكبح عند الانفصال؛
- الأسلاك؛
- حوامل نظام توزيع الوزن عند استخدامه.
المساحة الفارغة الظاهرة في صورة ليست بالضرورة منطقة تثبيت معتمدة.
يتناول دليل GOODIN السابق لاختيار المنتجات، اختيار أبعاد صندوق ذراع المقطورة: كيف تجد صندوقًا يلائمها دون الإضرار بوظائفها، فحوص الأبعاد هذه بالتفصيل.
أما في مقارنة المواقع الحالية، فالقرار أبسط:
إذا لم يستوعب الذراع الصندوق دون التأثير في المعدات الأخرى، فاستبعد هذا الموضع قبل اختيار طراز أكبر أو أصغر.
أن يظل الغطاء قابلًا للوصول
تستخدم معظم صناديق الذراع التقليدية غطاء يفتح إلى أعلى.
وهذا يحتاج مساحة فوق الصندوق وحول مسار فتح الغطاء.
يجب أن يستطيع المشغل فتحه وإخراج المحتويات المقصودة دون عائق من جسم المقطورة أو الرافعة أو الملحقات القريبة.
أن تتحمل المقطورة الحمل الأمامي الإضافي
يضيف صندوق الذراع كتلة أمام مجموعة محاور المقطورة.
ويتوقف أثرها في الحمل الرأسي المقاس عند الوصل على الكتلة وموقعها بالنسبة إلى نقاط ارتكاز المقطورة.
لا تفترض أن الوزن المنشور للصندوق الفارغ يمثل التركيب كاملًا.
يجب احتساب الأدوات والحوامل والمحتويات الأخرى أيضًا.
لذلك قد يصبح الصندوق الأمامي غير مناسب إذا كانت المقطورة قريبة بالفعل من حد حمل الذراع أو أي حد تحميل آخر ينطبق عليها.
المساحة السفلية يجب أن تشمل الحركة والوصول
يستحق الصندوق السفلي الدراسة عندما توجد مساحة مناسبة تحت المنصة ويمكن استخدامها دون الإضرار بوظائف المركبة الأخرى.
التخزين السفلي التجاري فئة منتجات فعلية، وليس مجرد فكرة مرتجلة. فكتالوج etrailer لصناديق الشاحنات والمقطورات السفلية [4] يتضمن مثلًا منتجات مصممة للمنصات المسطحة وشاحنات العمل والمقطورات.
الفائدة الرئيسية واضحة.
يشغل الصندوق جزءًا مختلفًا من الحيز المتاح لترتيب مكونات المقطورة.
بدل استخدام الذراع أو منصة الحمولة، يوضع التخزين تحت منصة العمل.
وقد يكون ذلك جذابًا خصوصًا في:
- المقطورات المسطحة التجارية؛
- مقطورات المعدات ذات خلوص الهيكل المناسب؛
- منصات المقطورات المخصصة للخدمة؛
- المقطورات التي تزدحم مقدمتها بتجهيزات القطر؛
- تصميمات OEM التي يمكن دمج التخزين السفلي فيها من البداية.
لكن التركيب السفلي يجب أن يجتاز فحوصًا لا يواجهها صندوق الذراع بالطريقة نفسها.
الخلوص السفلي أكثر من قياس الأرض إلى الهيكل
أول سؤال عند فحص الموقع السفلي هو:
كم تبقى من المساحة الرأسية القابلة للاستخدام بعد تركيب الصندوق والحوامل؟
قس المسافة من مرجع التركيب المقترح إلى الأرض في حالة التحميل والقطر المقصودة.
ثم احسب:
- مقدار الانخفاض بسبب الحوامل؛
- ارتفاع الصندوق؛
- بروز المثبتات أو الملحقات؛
- أدنى جزء في التجميع المركب كاملًا.
البعد المهم هو الخلوص المتبقي أسفل الصندوق بعد تركيبه، وليس مجرد المسافة الأصلية بين الهيكل والأرض.
قس الخلوص في حالة التحميل المقصودة
قد تقف المقطورة الفارغة على ارتفاع أكبر مما تكون عليه عند حمل معدات العمل المعتادة.
في بعض أنظمة التعليق، يغير الحمل الإضافي ارتفاع السير.
لذلك ينبغي تقييم الحد الأدنى للخلوص التشغيلي وفق ظروف التحميل والتعليق ذات الصلة.
تجنب اعتماد صندوق سفلي لمجرد أنه لا يلامس الأرض عندما تكون المقطورة فارغة ومتوقفة على خرسانة مستوية.
ضع المنحدرات والأرض غير المستوية في الحسبان
قد تواجه المقطورات التجارية بانتظام:
- مداخل شديدة الانحدار؛
- منحدرات تحميل؛
- مداخل مواقع البناء؛
- ساحات غير مستوية؛
- انتقالات من الطريق إلى الموقع؛
- تغيرات في الأرض قرب عجلات المقطورة.
قد يصبح الصندوق المنخفض جدًا نقطة تماس أثناء هذه المناورات.
وموضعه الطولي مهم أيضًا.
قد يواجه الصندوق المنخفض قرب الجزء المتدلي من المقطورة مشكلة خلوص مختلفة عن صندوق قريب من وسطها.
عند الاختيار، تحقق من متطلبات الخلوص الأرضي وزوايا الاقتراب والمغادرة واجتياز تغير الميل للمقطورة الفعلية.
لا يوجد خلوص واحد للصندوق السفلي يمكن افتراض أنه آمن لكل مقطورة عمل.

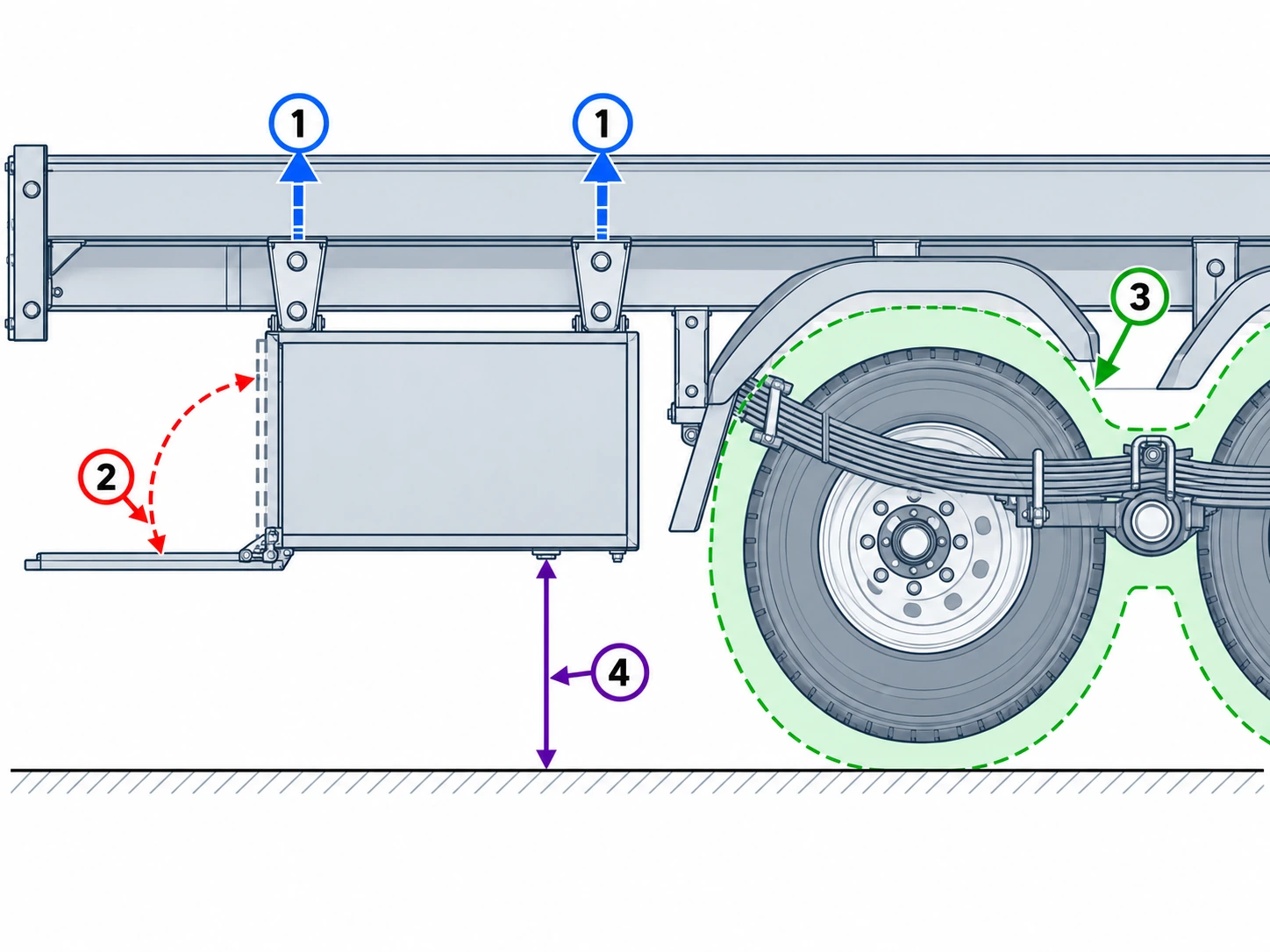

الإطارات والتعليق يحتاجان نطاق حركة خاصًا
المساحة التي تبدو فارغة قرب المحور ليست تلقائيًا مساحة تخزين صالحة.
تشغل العجلات والتعليق أوضاعًا مختلفة أثناء حركة المقطورة.
في المقطورة ذات النوابض الورقية، يتحرك المحور بالنسبة إلى الهيكل مع انضغاط التعليق وارتداده.
وقد يختلف نطاق الحركة في تصميمات التعليق الأخرى.
لذلك يجب أن يستثني حيز التخزين المساحة اللازمة من أجل:
- الإطارات والعجلات؛
- أذرع التعليق أو النوابض الورقية؛
- الموازنات والوصلات المفصلية؛
- مكونات المحور والفرامل؛
- مشوار انضغاط التعليق؛
- خطوط الفرامل والأسلاك الكهربائية؛
- وصول الصيانة الذي يطلبه المصنع.
الخلوص الساكن لا يساوي الخلوص أثناء الحركة
افترض وجود عدة بوصات بين صندوق سفلي والإطار عندما تكون المقطورة غير محملة.
هذا لا يثبت التوافق تلقائيًا.
قد يتغير الخلوص بين الإطار والصندوق بسبب:
- انضغاط التعليق؛
- تشوه الإطار تحت الحمل؛
- حركة المحور؛
- ميل المقطورة الجانبي؛
- ظروف التحميل.
يجب تحديد نطاق الاستبعاد بالرجوع إلى بيانات مصنع المقطورة والتعليق أو تقييم متخصص مؤهل.
لا تحدد فجوة دنيا اعتباطية عند الإطار على أنها قاعدة عامة.
تجنب إعاقة الفحص والصيانة
حتى إن لم يلامس الصندوق التعليق المتحرك، فقد يعوق أعمال الخدمة.
تحتاج مقطورة العمل إلى الوصول إلى الفرامل وتجهيزات النوابض والتوصيلات الكهربائية والمكونات الأخرى.
قد يكون الموقع الذي يتطلب إزالة الصندوق قبل كل فحص دوري اختيارًا سيئًا، خصوصًا لمقطورة تجارية كثيرة الاستخدام.
الموقع الممكن إنشائيًا ليس بالضرورة موقعًا قابلًا للصيانة بسهولة.

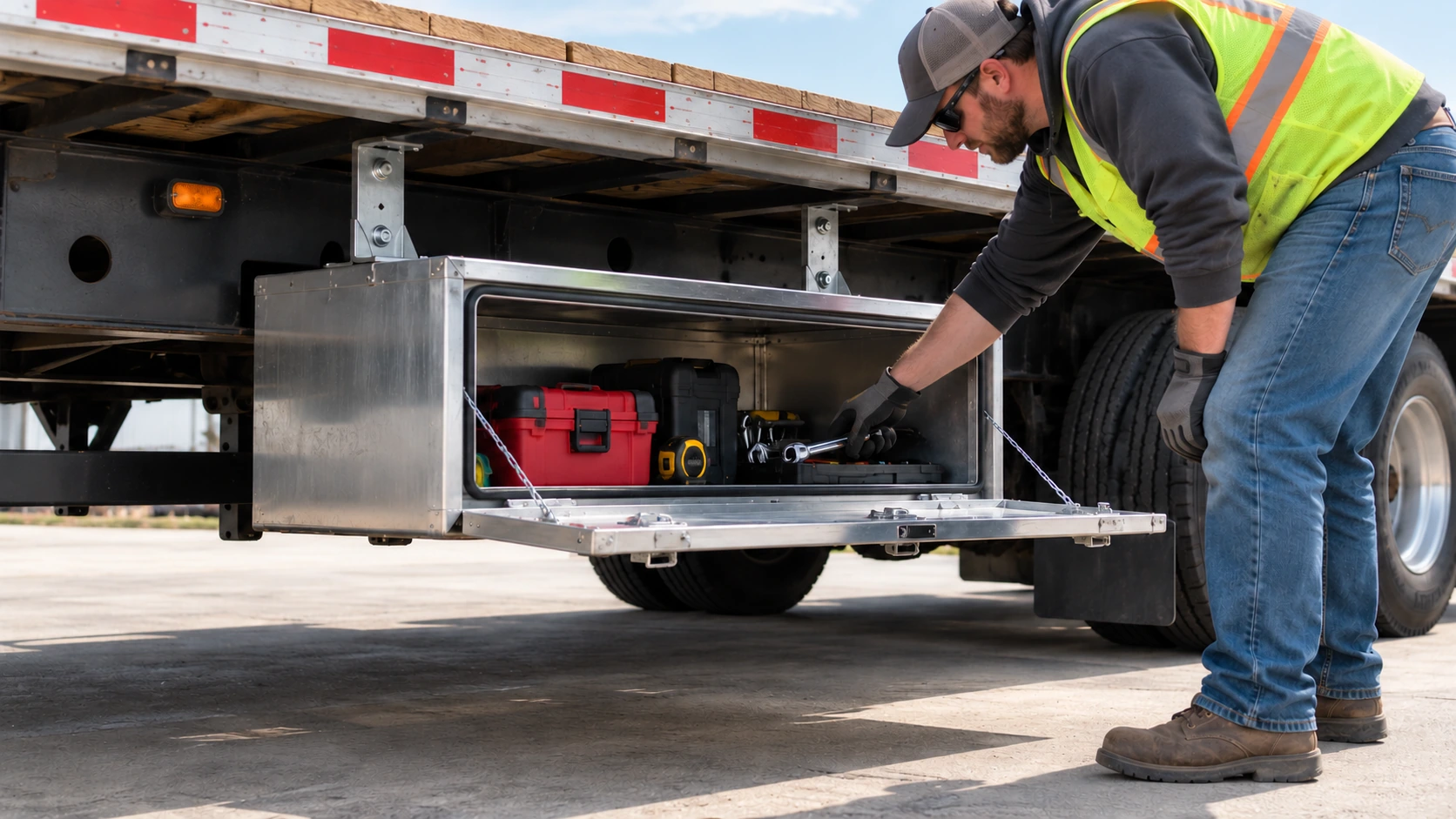

قد تصبح أبواب الصندوق السفلي القيد الرئيسي
قد يلائم الصندوق المساحة أسفل المقطورة لكنه يفشل في تلبية الوصول اليومي.
قد تستخدم المنتجات السفلية:
- أبوابًا تفتح إلى أسفل؛
- أبوابًا بمفصلات جانبية؛
- أنظمة فتح أخرى خاصة بالطراز.
لا ينبغي افتراض اتجاه الفتح من فئة المنتج وحدها.
يحتاج الباب الهابط إلى مساحة أسفل الصندوق وأمامه ليصل إلى وضع الفتح المقصود.
ويحتاج الباب ذو المفصلات الجانبية إلى مساحة جانبية.
وقد تتطلب بعض التهيئات الوصول إلى مزاليج خارجية أو تجهيزات تثبيت الباب أو آلية دعم محددة.
هذا التمييز مهم لأن حيز تشغيل الباب يختلف عن الحيز الخارجي للصندوق المغلق.
مثال من مصنع: تداخل الباب مع الحامل
تقدم تعليمات تركيب صندوق Minimizer السفلي بقياس 50 بوصة [3] مثالًا مفيدًا بشكل خاص.
يشترط المصنع صراحة أن يتحقق المركب من عدم تداخل باب الصندوق مع حامل الدعم الأوسط عند فتحه بالكامل.
هذا متطلب خاص بالطراز، لكنه يوضح مبدأ أوسع عند الشراء.
قد تكون حوامل التركيب نفسها عائقًا أمام باب الصندوق.
لذلك يجب تقييم الموضع النهائي مع:
- الباب مغلقًا بالكامل؛
- الباب مفتوحًا بالكامل؛
- الحوامل مركبة؛
- إدخال الأدوات أو إخراجها.
الصندوق الذي لا يتداخل مع الهيكل لكنه لا يفتح كما ينبغي ليس حل تخزين قابلًا للاستخدام.
ارتفاع إخراج الأدوات مهم
يعتمد الارتفاع الصحيح أيضًا على طريقة استخدام العمال للصندوق.
قد يتطلب الصندوق السفلي المرتفع مد اليد إلى أعلى داخل الحجرة.
وقد يتطلب الصندوق المنخفض انحناءً أو ركوعًا متكررًا.
يمكن أن يكون صندوق جانبي الوصول قرب منطقة العمل مريحًا لتبديل الأدوات باستمرار، إذا ظل الباب والمحتوى في متناول اليد.
ولمقاول يصل إلى المعدات عشرات المرات يوميًا، قد يعادل ذلك في أهميته سعة التخزين الكلية.
ينبغي أن يخدم أفضل موضع سير العمل المقصود، لا أن يخفي التخزين تحت المركبة فحسب.
تحقق من مسار الحمل الكامل وتوزيع الوزن
من أكبر الفروق بين تخزين الذراع والتخزين السفلي طريقة انتقال الحمل إلى بنية المقطورة.
مع صندوق الذراع، قد ترتكز منظومة التركيب على أعضاء دعم معتمدة أو تمتد بينها.
أما في الصندوق السفلي، فغالبًا ما تعلق الكتلة أسفل البنية الرئيسية عبر الحوامل.
ويشمل مسار الحمل الناتج:
الأدوات ← جسم الصندوق ← نقاط تثبيت الصندوق ← حوامل التعليق ← هيكل المقطورة
كل جزء في هذا المسار مهم.
لا يكفي أن يكون غلاف الصندوق قويًا إذا كانت حوامل تعليقه أو نقاط اتصاله بالمقطورة لا تدعم التركيب المقصود.
مثال من مصنع: الحمل المسموح يعتمد على نظام الحوامل
تذكر وثائق Minimizer أن صندوقها السفلي المحدد بقياس 50 بوصة له حمل محتويات أقصى قدره 250 رطلًا عند التركيب الصحيح.
وتحدد التعليمات كذلك مكونات التعليق والحامل الأوسط المطلوبة، وتوضح أن ترتيب الحوامل المحدد ضروري لضمان المصنع.
رقم 250 رطلًا يخص منتج Minimizer وتركيبه المحدد.
ولا يمثل تصنيف حمولة عامًا لجميع الصناديق السفلية.
وهو يوضح لماذا يجب أن تتضمن مواصفات الشراء كليهما:
- حمل المحتويات المسموح للصندوق؛
- منظومة حوامل التركيب المعتمدة.
لا تنقل تصنيف الصندوق إلى تركيب آخر دون مراجعة شروط المصنع.
لا تستنتج موافقة الهيكل من وجود مساحة
وجود عضو هيكل طولي أو عارضة عرضية أو ثقب غير مستخدم لا يثبت تلقائيًا صلاحية نقطة التثبيت.
تستخدم بعض المقطورات مكونات هيكل صممت لتحمل الأحمال في اتجاهات محددة.
وقد يضيف الصندوق المعلق أحمالًا وعزومًا موضعية جديدة.
لذلك تحتاج بنية المقطورة وترتيب الحوامل وطريقة الاتصال والصندوق المحمل بالكامل إلى اعتماد لهذه التهيئة.
قد يحدد مصنع الصندوق كيفية ربط حوامله ببنية مركبة مناسبة.
لكن ذلك لا يجيز بالضرورة الثقب أو اللحام أو التثبيت بالمشابك في موضع اعتباطي على كل مقطورة.
في مشروعات الاستبدال، أكد طريقة التثبيت المقترحة مع مصنع المقطورة أو احصل على تقييم متخصص مناسب.
وفي مشروعات OEM، حدد بنية الدعم السفلي أثناء التصميم، بدل التعامل معها كملحق يضاف بعد إنهاء تصميم الهيكل.
موقع الصندوق يغير توزيع الوزن
تخزين الأدوات جزء من خطة تحميل المقطورة.
ولا ينبغي اعتباره كتلة يمكن نقلها إلى أي موضع دون تبعات.
يضيف الصندوق المحمل وزنًا إلى المقطورة.
ويؤثر موضعه في توزيع هذا الوزن بين الوصلة ومجموعة المحاور.
التخزين على ذراع القطر
يزيد الصندوق الموضوع بعيدًا أمام مجموعة المحاور عادة حصة الوصلة من الحمل الكلي المدعوم.
يعتمد الأثر على موقعه الفعلي وبقية تحميل المقطورة.
ولا تساوي زيادة الحمل الرأسي على الذراع بالضرورة كامل كتلة الصندوق المحمل.
التخزين السفلي
يمكن تركيب الصندوق السفلي في مواضع طولية مختلفة.
إذا وضع قرب مجموعة المحاور، فقد يؤثر في حمل الذراع بصورة تختلف عن صندوق بالوزن نفسه موضوع أبعد إلى الأمام.
وإذا ركب خلف مجموعة المحاور، فقد يقلل حمل الذراع مقارنة بوضعه في الأمام.
لكن ذلك لا يجعل التخزين الخلفي حلًا عامًا.
قد يؤدي نقل الوزن إلى الخلف إلى توزيع غير ملائم أو مخالفة متطلبات التحميل لدى مصنع المقطورة.
التوازن بين اليمين واليسار
قد يركب الصندوق السفلي على جانب واحد فقط.
وهذا يضيف اعتبارًا آخر: توزيع الحمل عرضيًا.
قد تغير الأدوات الثقيلة المركزة على جانب واحد أحمال العجلات وكل جانب من المحور.
ينبغي تقييم هذا الأثر وفق تصميم المقطورة الفعلي والحمولة وتصنيفات العجلات والإطارات والمحاور المطبقة.
في التطبيقات التجارية أو OEM، يجب أن يكون التوزيع الطولي والعرضي جزءًا من ترتيب التخزين المعتمد.
قاعدة الشراء هي:
اختر الموضع باستخدام كتلة الصندوق المحمل بالكامل، وليس وزن المنتج الفارغ وحده.
ويشمل ذلك الصندوق والحوامل والمثبتات والأدوات المخزنة وأي تجهيزات داخلية.
البدائل وحدود تطبيق منتجات GOODIN
لا ينبغي أن يفرض المشتري إحدى هاتين التهيئتين على مقطورة غير مناسبة.
أحيانًا يكون الحل الصحيح ترتيب تخزين ثالثًا.
وقد يشمل:
- صندوقًا مصممًا خصيصًا للتركيب على المنصة؛
- حجرة جانبية معتمدة؛
- صندوقًا منخفض الارتفاع في منطقة حمولة مناسبة؛
- تخزينًا منفصلًا في مركبة العمل بدل المقطورة.
يعتمد البديل الصحيح على طريقة استخدام المقطورة.
فمثلًا، قد يتيح الصندوق على المنصة وصولًا مريحًا دون تعديل الجزء السفلي من الهيكل.
لكنه يستهلك مساحة الحمولة وقد يعوق تحميل المعدات أو الوصول إلى نقاط الربط.
وقد يناسب الصندوق الجانبي عمل المقاول، لكنه يحتاج إلى بنية دعم موثقة، ويجب ألا يتجاوز العرض أو نطاق التشغيل المسموحين للمقطورة.
يوفر الصندوق المحمول مرونة، لكنه يحتاج أيضًا إلى تقييد مناسب أثناء النقل.
هذه ليست أنظمة تركيب قابلة للتبادل تلقائيًا.
الهدف هو العثور على موقع تخزين معتمد، لا مجرد مساحة فارغة أخرى.
منتجات GOODIN: ثلاث بنيات تخزين مختلفة
تتضمن مجموعة صناديق الأدوات الحالية من GOODIN [1] أشكالًا مختلفة تساعد على مناقشة خيارات الشراء هذه.
| الطراز | تصنيف المنتج المنشور | الأبعاد الخارجية | اتجاه الاختيار المناسب |
|---|---|---|---|
| GDA006 | صندوق أدوات لذراع قطر المقطورة | 830 × 490 × 460 مم | تقييم ملاءمة تخزين متدرج العرض على إطار A |
| GDA007 | صندوق أدوات ألمنيوم سفلي للشاحنات | 750 × 400 × 250 مم | تقييم بنية الصندوق السفلي؛ تركيبه على مقطورة يحتاج اعتمادًا منفصلًا |
| GDA013 | صندوق أدوات ألمنيوم منخفض الارتفاع للشاحنات | 900 × 330 × 180 مم | تقييم تخزين منخفض الارتفاع في موضع متوافق ومعتمد |
تمثل هذه الأبعاد الغلاف الخارجي المنشور للمنتجات.
ولا تحدد:
- السعة الداخلية القابلة للاستخدام؛
- أقصى حمل للمحتويات؛
- الخلوص الأرضي بعد التركيب؛
- اتجاه فتح الباب أو نطاقه؛
- تجهيزات التثبيت المرفقة؛
- التوافق مع هيكل المقطورة.
تحتاج هذه المعلومات إلى تأكيد خاص بالطراز.
GDA006: مرشح للتخزين على الذراع
GDA006 مخصص صراحة لمشروعات التخزين على ذراع قطر المقطورة.
ويمكن مقارنة شكله المتدرج العرض بمنطقة التركيب على إطار A كفحص أولي.
لكن يجب تأكيد بصمة التثبيت الفعلية ومسار الغطاء ومتطلبات الاتصال.
GDA007: مرشح للتهيئة السفلية
يصنف GDA007 بوصفه صندوق أدوات سفليًا للشاحنات.
هذا التمييز مهم.
الصندوق المصمم للتخزين تحت شاحنة ليس معتمدًا تلقائيًا للتركيب على كل مقطورة.
ويظل على مصنع المقطورة أو المركب التحقق من:
- بنية الهيكل الحاملة؛
- تصميم الحوامل؛
- تشغيل الباب؛
- الخلوص بعد التركيب؛
- تصنيف حمل التخزين؛
- ظروف الخدمة المقصودة.
تقدم أبعاد GDA007 البالغة 750 × 400 × 250 مم مرجعًا أوليًا مفيدًا للحجم، لكنها لا تمثل حزمة تركيب معتمدة.
GDA013: بديل منخفض الارتفاع
يوضح GDA013 نوعًا آخر من هندسة الصندوق. [8]
غلافه الخارجي البالغ 900 × 330 × 180 مم ضحل نسبيًا في أحد الأبعاد، ما يجعله مناسبًا للمقارنة بين ترتيبات التخزين منخفضة الارتفاع.
لكن تسميته صندوق شاحنة لا تجيز تثبيته اعتباطيًا على منصة المقطورة أو عضوها الجانبي.
يجب تأكيد الموضع المختار ومتطلبات تثبيت المنتج أيضًا.
لذلك تقدم مجموعة GOODIN بنيات مختلفة للصناديق، وليست ثلاثة حلول تركيب على المقطورات قابلة للتبادل.
ثلاث حالات لاختيار تخزين مقطورة العمل
لنأخذ مثالًا افتراضيًا لمقاول يستخدم مقطورة خدمات صغيرة.
تنقل المقطورة معدات العناية بالحدائق، وتعبر بانتظام مداخل المنازل.
يحتاج المشتري إلى تخزين:
- أربطة تثبيت الحمولة؛
- قفازات؛
- أدوات يدوية؛
- مصدات عجلات.
تزدحم المقدمة برافعة مركزية وتجهيزات قطر أخرى.
يفكر المالك أولًا في نقل التخزين إلى أسفل المنصة.
خيار الذراع
يوفر صندوق الذراع وصولًا مريحًا، لكن المعدات الموجودة لا تترك خلوصًا كافيًا للصندوق المطلوب.
يفشل الموقع في فحص الحيز المتاح.
الخيار السفلي
تبدو هناك مساحة بجانب المقطورة.
لكن الخلوص الأرضي محدود نسبيًا، والمقطورة تعبر مداخل مائلة بانتظام.
وقد يقلل الصندوق السفلي ذلك الخلوص أكثر.
كما أن بنية التثبيت المقترحة لم تعتمد بعد.
لم يجتز الموقع الفحوص اللازمة.
البديل
قد يكون صندوق أصغر مثبت بطريقة مناسبة على المنصة أو في مكان آخر أفضل، إذا توفرت منطقة لا تعوق الحمولة أو التحميل.
القرار: لا تختَر صندوقًا سفليًا لمجرد ازدحام الذراع. أكد أولًا الخلوص أثناء الحركة وطريقة التثبيت، وإلا فاختر موقع تخزين آخر معتمدًا.
مثال 2: مقطورة مسطحة تجارية بمساحة سفلية متاحة
والآن تخيل مقطورة عمل بمحورين متقاربين، ومنصة أعلى، وبنية سفلية مناسبة.
يحمل المشغل مواد بناء على المنصة بانتظام.
ويجب أن تظل الأدوات متاحة دون تفريغ الحمولة.
لا تزال المقطورة في مرحلة تصميم OEM.
خيار الذراع
يستوعب إطار A صندوقًا مدمجًا، لكن المقاول يريد وصولًا متكررًا من جانب العمل.
سيتطلب التخزين الأمامي أن يدور العمال حول الذراع مرات متكررة.
الخيار السفلي
قد يقدم الصندوق السفلي جانبي الوصول موضع عمل أريح مع الحفاظ على مساحة المنصة.
يمكن للمصنع تقييم:
- تثبيت الحوامل؛
- نطاق حركة التعليق؛
- خلوص الإطارات؛
- الخلوص الأرضي عند التحميل؛
- مسار الباب؛
- ارتفاع الوصول إلى الأدوات؛
- توزيع الوزن جانبيًا.
بعد التحقق من هذه المتطلبات، قد يكون الترتيب السفلي أقوى الخيارات.
القرار: أعطِ الأولوية للصندوق السفلي إذا أمكن اعتماد البنية الكاملة وحيز الوصول وخطة التحميل.
الميزة الحاسمة ليست مجرد حجم تخزين إضافي.
إنها توفير تخزين يسهل الوصول إليه دون استهلاك مساحة العمل الرئيسية للمقطورة.
مثال 3: أدوات ثقيلة على جانب واحد
تخيل مقطورة خدمة يريد مشغلها صندوقًا سفليًا كبيرًا واحدًا على الجانب.
يبدو أن الصندوق يلائم المساحة ويمكن فتحه من جانب العمل المفضل.
لكن المحتويات المقصودة ثقيلة.
سيكون الصندوق المحمل كله خارج خط المنتصف الطولي للمقطورة.
في هذه الحالة، لا يمكن إتمام الاختيار من أبعاد الصندوق وحدها.
يجب أن يتحقق المشتري من:
- الكتلة المتوقعة بعد التحميل؛
- قدرة الحوامل ونقاط الاتصال؛
- أحمال المحاور والإطارات؛
- توزيع الوزن بين اليمين واليسار؛
- التهيئة المسموح بها لدى مصنع المقطورة.
قد تشمل النتائج تغيير موقع التخزين، أو توزيع المعدات بين حجرات معتمدة، أو تعديل تصميم تثبيت OEM.
القرار: لا تعتمد تركيبًا سفليًا كبيرًا على جانب واحد حتى تقيم تهيئة المقطورة المحملة.
مصفوفة القرار والخطوات الخمس وورقة المقارنة
استخدم الجدول لتضييق الخيارات قبل اختيار طراز المنتج.
| متطلب مقطورة العمل الفعلي | صندوق الذراع | الصندوق السفلي | تخزين آخر معتمد |
|---|---|---|---|
| الحاجة إلى الوصول قرب عمليات الوصل | مناسب غالبًا | يعتمد على الموضع | يعتمد على الموضع |
| الذراع مشغول بالرافعة وتجهيزات الوصل | قد لا يناسب | يتجنب تعارض المقدمة | قد يناسب |
| ضرورة الحفاظ على منصة الحمولة | مناسب عادة | مناسب عادة | يعتمد على الموقع |
| خلوص المقطورة الأرضي منخفض | يتجنب بروزًا سفليًا منخفضًا | قد لا يناسب | ادرس موقعًا غير سفلي |
| العمل على انتقالات ميل حادة أو مواقع وعرة | افحص الانعطاف والوصول إلى الذراع | يتطلب تدقيقًا خاصًا في الخلوص | بحسب الموقع |
| استخدام الأدوات مرارًا من جانب المقطورة | قد يتطلب الدوران حول المقطورة | مناسب إذا كان الباب متاحًا | قد يناسب |
| غياب بنية مناسبة للتثبيت السفلي | لا يحتاج دعمًا سفليًا | يرفض ما لم يوفر دعم معتمد | يقيم بصورة منفصلة |
| حركة التعليق أو الإطار تشغل المنطقة السفلية | لا يتأثر بتلك المساحة المحددة | يرفض الموضع المتداخل | يقيم بصورة منفصلة |
| الرغبة في وصول متكرر دون انحناء | يعتمد على موضع الصندوق | التركيب المنخفض قد يكون غير مريح | قد يقدم ارتفاع وصول أفضل |
| حمل الذراع قريب من الحد | الكتلة الأمامية المضافة تحتاج مراجعة | قد يوفر الموضع بدائل | بحسب الموضع |
| تخزين معدات ثقيلة على جانب واحد | الصندوق المركزي يكون عادة قرب خط المنتصف | الحمل الجانبي يحتاج مراجعة | بحسب الموضع |
| إمكانية دمج الحوامل أثناء تصميم OEM | يمكن دمجه في الذراع | يمكن تصميم حوامل مخصصة | يمكن دمجه في المنصة |
لا يصبح الموقع مرشحًا جديًا للشراء إلا بعد اجتياز جميع معايير الاستبعاد المطبقة.
الخطوات الخمس لاختيار موقع التخزين
سواء للمقطورة الجديدة أو للتعديل، ينبغي اتباع تسلسل ثابت لاتخاذ القرار.
الخطوة 1: حدد المعدات المخزنة
سجل:
- أبعاد الأدوات؛
- الكتلة الكلية المتوقعة للمحتويات؛
- أقصى كتلة للقطعة الواحدة؛
- تكرار الوصول؛
- جانب الوصول المفضل؛
- متطلبات الحماية والقفل.
لا تبدأ باختيار أكبر صندوق في الكتالوج.
الخطوة 2: ارسم مناطق التخزين المتاحة
حدد المواقع الممكنة:
- ذراع القطر؛
- أسفل الجسم؛
- المنصة؛
- منطقة تخزين أخرى معتمدة.
ضع علامات على المناطق غير المتاحة أو المحجوزة لمكونات المقطورة والأجزاء المتحركة وعمليات الحمولة.
الخطوة 3: استبعد المواقع غير المناسبة هندسيًا
افحص نطاق التشغيل الكامل لكل موقع مرشح.
الذراع: خلوص الرافعة والوصل والغطاء والانعطاف.
الأسفل: خلوص الأرض والتعليق والإطارات والباب والصيانة.
المواضع الأخرى: خلوص التحميل والبوابة والحمولة والوصول.
إذا أعاق التركيب وظيفة أساسية، فاستبعده قبل المتابعة.
الخطوة 4: أكد التوافق الإنشائي والوزني
حدد ما إذا كانت المقطورة تملك نظام تثبيت معتمدًا للصندوق بحمولته المتوقعة.
وقيم أيضًا:
- وزن المقطورة المحملة؛
- الحمل الرأسي على الذراع؛
- أحمال المحاور والإطارات؛
- التوازن الجانبي؛
- الحدود الإنشائية وحدود المكونات المطبقة.
لا تحقق المساحة الفارغة هذا الشرط وحدها.
الخطوة 5: اختر بنية الصندوق وأبعاده
بعد اجتياز الموقع فقط، يختار المشتري:
- شكلًا متدرج العرض أو مستطيلًا؛
- الأبعاد المطلوبة؛
- تصميم الباب أو الغطاء؛
- تنظيم التخزين الداخلي؛
- حوامل التثبيت؛
- تصنيف حمل المحتويات؛
- مواصفات الحماية من البيئة.
يمنع هذا الترتيب خطأ شائعًا في الشراء:
شراء الصندوق المفضل أولًا، ثم محاولة جعل المقطورة تلائمه.
فحص الموقع والتركيب قبل الشراء
يمكن استخدام ورقة العمل التالية عند مقارنة مواقع التخزين.
| بند الاختيار | تركيب على الذراع | تركيب سفلي | تأكيد المورد أو OEM |
|---|---|---|---|
| المحتويات المقصودة وكتلتها | مطلوب | مطلوب | أقصى حمل مسموح للمحتويات |
| حيز التركيب المتاح | هندسة إطار A والذراع | المساحة تحت المنصة وبجانب الهيكل | أبعاد المنتج الخارجية |
| اتجاه الوصول | علوي أو أمامي أو جانبي | باب يفتح نحو الجانب المتاح | ترتيب الباب أو الغطاء |
| خلوص الفتح | الرافعة والجدار الأمامي والمعدات | الأرض والحوامل والخلوص الجانبي | رسم الفتح الكامل |
| ارتفاع وصول المشغل | ارتفاع التركيب المقاس | ارتفاع التركيب المقاس | متطلبات الوصول العملي |
| خلوص الأجزاء المتحركة | حركة الرافعة والوصل | حركة الإطارات والتعليق | نطاق الاستبعاد المعتمد |
| خلوص الطريق | هندسة القارنة والانعطاف وما يرتبط بها | أدنى حافة مركبة إلى الأرض | متطلبات تشغيل المقطورة |
| بنية التثبيت | أعضاء الذراع أو دعامات معتمدة | حوامل وتعليقات معتمدة وربط بالهيكل | رسم التركيب |
| حد حمل المحتويات | يؤكد | يؤكد | كتلة المحتويات المسموحة وشروطها |
| توزيع الوزن | أثر التحميل الأمامي | أثر الموضع الطولي والجانبي | اعتماد المقطورة المحملة |
| وصول الصيانة | أنظمة الرافعة والوصل | الفرامل والمحور والتعليق والأسلاك | خلوص الصيانة |
| التعرض البيئي | التعرض الخارجي أثناء القطر | رذاذ الطريق وبيئة أسفل الجسم | الإحكام والتصريف والتشطيب |
| القرار النهائي | قبول / رفض / إعادة تقييم | قبول / رفض / إعادة تقييم | مواصفة معتمدة |
لا ينبغي اختيار موقع لأنه يحقق معيارًا إيجابيًا واحدًا.
يجب أن يجتاز التركيب كاملًا المتطلبات.
مواصفات OEM ورؤية GOODIN والفحوص النهائية
في برنامج OEM للمقطورات، لا تكفي عبارة «صندوق سفلي» أو «صندوق ذراع» لتحديد مواصفات الشراء.
ينبغي أن يتضمن طلب عرض السعر المفيد المعلومات التالية.
منصة المقطورة
- نوع المقطورة واستخدام العمل المقصود؛
- رسومات الهيكل والمنصة؛
- ترتيب المحاور والتعليق؛
- حالات التحميل العادية والقصوى؛
- حدود أحمال الذراع والمحاور ذات الصلة؛
- مواضع التثبيت المتاحة.
تطبيق التخزين
- نوع الأدوات والمعدات؛
- كتلة المحتويات المتوقعة؛
- أكبر أبعاد للقطعة الواحدة؛
- تكرار الوصول؛
- جانب الوصول المفضل؛
- بيئة التعرض المقصودة.
تهيئة الصندوق
- على الذراع / سفلي / غير ذلك؛
- الأبعاد الخارجية والداخلية؛
- اتجاه الفتح والخلوص المطلوب؛
- آلية إبقاء الباب أو الغطاء في وضعه؛
- مواصفات المزلاج والقفل؛
- التشطيب والحماية من الماء المطلوبان.
متطلبات التركيب
- ترتيب حوامل التثبيت المعتمد؛
- واجهة الاتصال بهيكل المقطورة؛
- المثبتات وطريقة الاتصال المسموحان؛
- سعة الصندوق المحمل؛
- الخلوص الأرضي بعد التركيب؛
- خلوص المكونات المتحركة؛
- الوصول للفحص والصيانة.
تأكيد المورد
- رسم الإنتاج الحالي؛
- رسم حوامل التركيب؛
- تصنيف حمل المحتويات وشروطه؛
- التجهيزات المرفقة؛
- تعليمات التركيب؛
- قيود التطبيق؛
- قطع الغيار حيثما ينطبق.
في المشروعات السفلية، من المهم خصوصًا التمييز بين حزمة تركيب كاملة ومعتمدة وصندوق مستقل.
قد يصنع المورد الصندوق دون معرفة التصميم النهائي لحوامل جهة المقطورة.
هذه مسؤوليات منفصلة يجب حسمها قبل اعتماد التركيب.
للاستفسار عن تخزين OEM، استعرض صناديق GOODIN وتواصل مع GOODIN مع رسومات المقطورة ومنطقة التخزين المقترحة والكتلة عند التحميل الكامل ومتطلبات الوصول. أكد رسم الصندوق وتصميم دعم جهة المقطورة معًا قبل الموافقة.
رؤية GOODIN: الموقع قبل سعة الصندوق
ينبغي أن يبدأ اختيار صندوق مقطورة العمل من بيئة التشغيل.
قد يكون صندوق الذراع حلًا قويًا عندما تتوفر منطقة A مناسبة، وتلزم الأدوات قرب عمليات الوصل، وتظل كتلة الصندوق المحمل متوافقة مع متطلبات تحميل المقطورة.
وقد يكون الصندوق السفلي أفضل عندما تزدحم المقدمة ويجب إبقاء المنصة خالية، ويوفر موقع سفلي معتمد وصولًا وخلوصًا مناسبين.
وقد يفضل ترتيب تخزين آخر عندما لا يحقق أي من الموقعين متطلبات التطبيق.
تمثل طرز GOODIN GDA006 وGDA007 وصناديق الشاحنات منخفضة الارتفاع بنيات تخزين مختلفة.
ينبغي اختيار الطراز الصحيح بعد تحديد موقع التركيب المقصود فقط.
هناك ثلاثة فروق أساسية:
المساحة المتاحة ليست بالضرورة مساحة قابلة للاستخدام.
يجب أن يلائم الصندوق المكان مع فتح الأبواب وتشغيل المقطورة وحركة المكونات المحيطة كما هو مقصود.
المساحة المتاحة لا تعني وجود قدرة إنشائية.
منطقة الهيكل التي تبدو فارغة لا توفر تلقائيًا نقطة اتصال معتمدة لصندوق محمل.
أكبر حجم تخزين لا يعني أكبر فائدة.
قد يكون الصندوق الكبير الصعب الوصول أو السيئ الموقع أو غير المتوافق مع تحميل المقطورة أقل ملاءمة من صندوق أصغر في موضع أفضل.
لذلك تكون قاعدة الشراء:
اختر موقع التخزين الذي يحافظ على وظائف عمل المقطورة، ثم حدد الصندوق ونظام التثبيت اللذين يستطيع الموقع دعمهما فعليًا.
ينبغي أن تحمل مقطورة العمل أدواتها حيث يمكن الوصول إليها بكفاءة، وتثبيتها بطريقة مناسبة، واستيعابها داخل نطاق تشغيل المقطورة الكامل.
هذا قرار شراء أكثر فائدة من الاختيار بين صندوق الذراع والصندوق السفلي اعتمادًا على صور الكتالوج وحدها.
قائمة الاختيار النهائية
قبل اعتماد تهيئة التخزين، أكد ما يلي:
- ما الأدوات التي سيحملها الصندوق، وكم مرة يلزم الوصول إليها؟
- أي موضع يقدم الوصول الأكثر عملية للعمل؟
- هل يمكن فتح الصندوق بالكامل في موضع التركيب المقصود؟
- هل يتداخل صندوق الذراع مع الرافعة أو الوصل أو نطاق الانعطاف؟
- هل يحافظ الصندوق السفلي على خلوص أرضي كاف؟
- هل نطاقا حركة الإطارات والتعليق خاليان؟
- هل سيعوق الصندوق صيانة الفرامل أو التعليق أو الأسلاك؟
- هل بنية المقطورة مناسبة للصندوق المحمل المقصود؟
- هل الحوامل وطريقة الاتصال معتمدة لهذا التركيب؟
- هل أدرج الصندوق ومحتواه في فحوص توزيع الوزن؟
- هل يسبب الموقع حملًا غير مقبول على جانب واحد؟
- هل الصندوق مناسب للتعرض البيئي المقصود؟
- هل وثقت مواصفات التثبيت وحمل المحتويات المطلوبة؟
- إذا كان الموقعان غير مناسبين، فهل قيم ترتيب تخزين آخر معتمد؟
إذا اكتملت هذه الفحوص، يستطيع المشتري اختيار بنية الصندوق المناسبة ثم الانتقال إلى أبعاد المنتج الدقيقة.
وإذا لم تكتمل، فلا يزال قرار الموقع مفتوحًا.
المصادر والقراءات الإضافية
توضح مناقشات المنتديات مشكلات العمل والشراء، ولا تمثل اعتمادًا هندسيًا. نقاش الستائر الجانبية خلفية فقط ولا يعتمد عليه لإثبات صلاحية تركيب. تنطبق تصنيفات المصانع وتعليماتها على منتجاتها وأنظمة تثبيتها المحددة. الصور المولدة بالذكاء الاصطناعي مفاهيم عامة، وليست صور طرز GOODIN أو تركيبات معتمدة.
- GOODIN — مجموعة صناديق الأدوات
- GOODIN — GDA006: صندوق ألمنيوم لذراع المقطورة بقياس 830 مم
- Minimizer — تعليمات تركيب صندوق الأدوات السفلي
- etrailer — كتالوج صناديق الأدوات السفلية للمقطورات
- Reddit / r/Contractor — نقاش تخزين السقالات والأدوات في المقطورة
- Reddit / r/Tools — نقاش تثبيت صندوق على ذراع المقطورة
- Reddit / r/Truckers — نقاش الستائر الجانبية: خلفية فقط، وليس أساسًا لاعتماد التركيب
- GOODIN — GDA013: صندوق شاحنة منخفض الارتفاع بقياس 900 مم
مصابيح LED ثابتة أم مغناطيسية: أي تجهيز يناسب مقطورتك واحتياجات السحب؟
اختيار مقاس صندوق أدوات مقدمة المقطورة: من مساحة الهيكل المثلث إلى خلوص الرافعة والقطر
مقالات لها صلة
