Caja bajo la carrocería o en la lanza: ¿dónde debe llevar sus herramientas un remolque de trabajo?
Guía de ubicación del almacenamiento
Un contratista necesita más espacio para herramientas en su remolque de trabajo.
El remolque ya transporta equipos, materiales y elementos de amarre. Una caja dedicada mantendría organizados los objetos pequeños, pero la lanza delantera en A está ocupada por el gato y los componentes del enganche.
Al mirar debajo del remolque, el contratista observa un espacio libre junto al bastidor.
¿Por qué no instalar allí una caja de herramientas bajo la plataforma?
Parece una solución sencilla. La caja dejaría de competir con el gato y la plataforma de carga seguiría disponible para los equipos.
Pero el espacio inferior tiene limitaciones distintas de las que existen encima de la lanza.
Una caja bajo el bastidor puede reducir la altura libre al suelo, interferir con el movimiento de la suspensión o dejar la puerta demasiado cerca del suelo para acceder cómodamente. También necesita una estructura de montaje capaz de sostener la caja completamente cargada durante el transporte.
Una caja en la lanza también implica compromisos. Puede resultar más accesible, pero ocupa la zona del enganche y añade peso hacia la parte delantera del remolque.
Ninguna ubicación es automáticamente mejor.
En una conversación entre contratistas [5], un profesional de albañilería describía cómo llevaba andamios, herramientas y materiales en un solo remolque, intentando mantenerlos organizados y accesibles sin descargar primero otros objetos.
Otro debate sobre el montaje de cajas en remolques [6] planteaba una preocupación diferente: el propietario había comprado una caja para la lanza, pero no sabía cómo fijarla sin realizar modificaciones indeseadas en el bastidor.
Los remolques comerciales con faldones laterales presentan otra pregunta: ¿puede instalarse una caja bajo la estructura existente sin interferir con los faldones ni dañar los elementos resistentes? La propuesta necesita soporte y holguras verificados; el espacio inferior libre, por sí solo, no autoriza la instalación. [3]
Estas conversaciones señalan un problema de compra que un catálogo de cajas no puede resolver por sí mismo.
¿Dónde deben guardarse las herramientas y qué caja puede soportar realmente esa ubicación?
En un remolque de trabajo, la respuesta depende de cuatro requisitos relacionados:
- acceso durante la jornada;
- espacio disponible para instalar y operar;
- distribución del peso con la caja cargada;
- estructura de montaje verificada.
La configuración correcta debe satisfacer los cuatro.
Orientación para elegir ubicación, no autorización de montaje. Verifique todo el espacio de funcionamiento, la masa cargada y el soporte del remolque. La clasificación como caja para camión no confirma su adaptación al remolque ni la carga admisible del contenido.

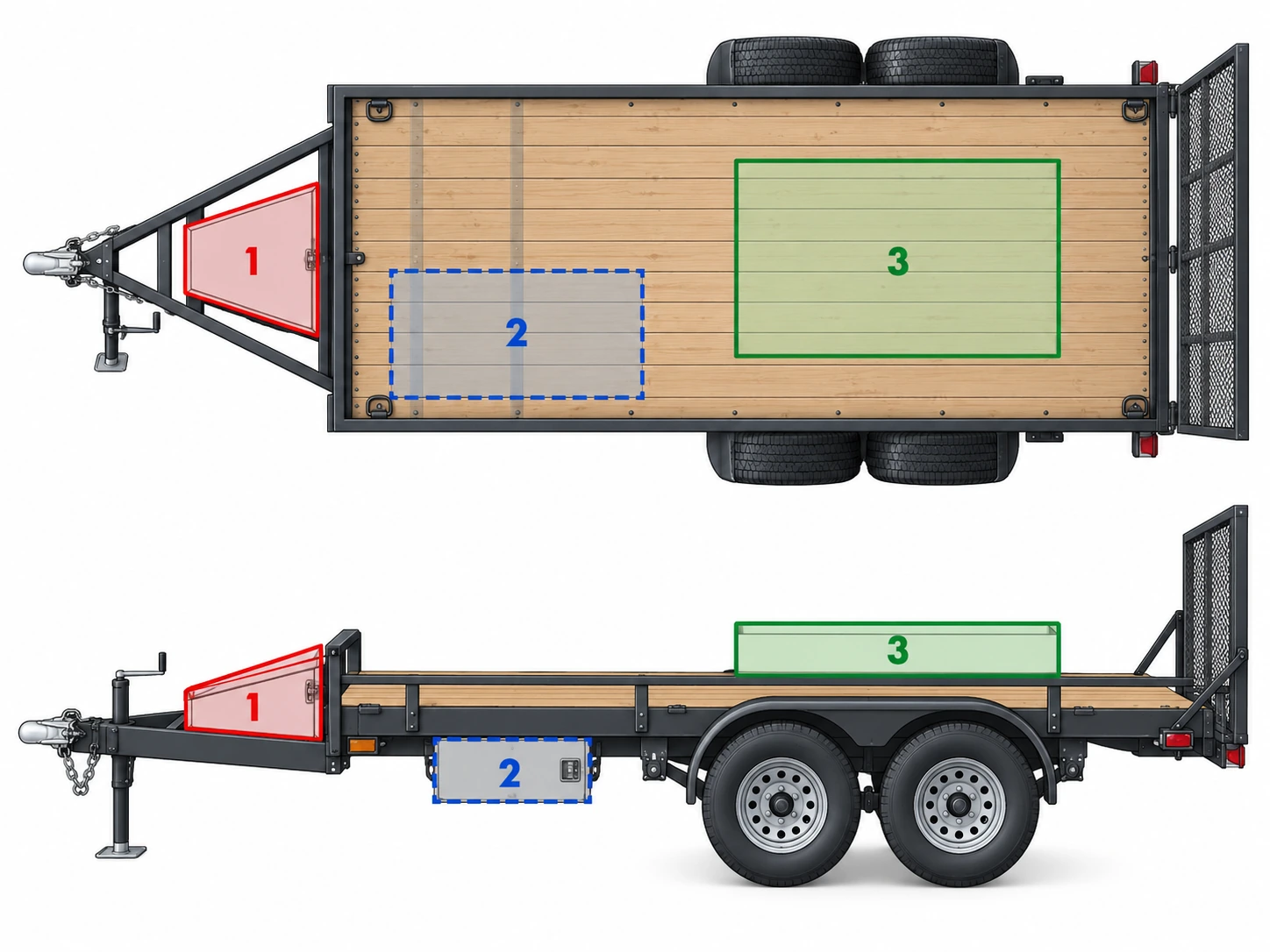

Compare tres configuraciones de almacenamiento
Antes de revisar dimensiones concretas, divida las opciones en tres categorías de montaje.
1. Caja para lanza en A
Una caja trapezoidal se instala en la lanza delantera, normalmente entre o encima de sus largueros convergentes, con una disposición de soporte aprobada.
Esta configuración utiliza espacio fuera de la plataforma principal de carga.
Puede funcionar bien para cinchas, calzos, herramientas manuales y equipos necesarios para preparar el remolque o asegurar su carga.
Su principal limitación es competir con los componentes existentes del enganche y la lanza.
2. Caja bajo la plataforma
Una caja inferior se coloca debajo de la plataforma o carrocería, normalmente sostenida por un sistema de soportes conectado a una estructura adecuada.
Según la construcción del remolque, permite conservar tanto la zona delantera de la lanza como la plataforma de carga.

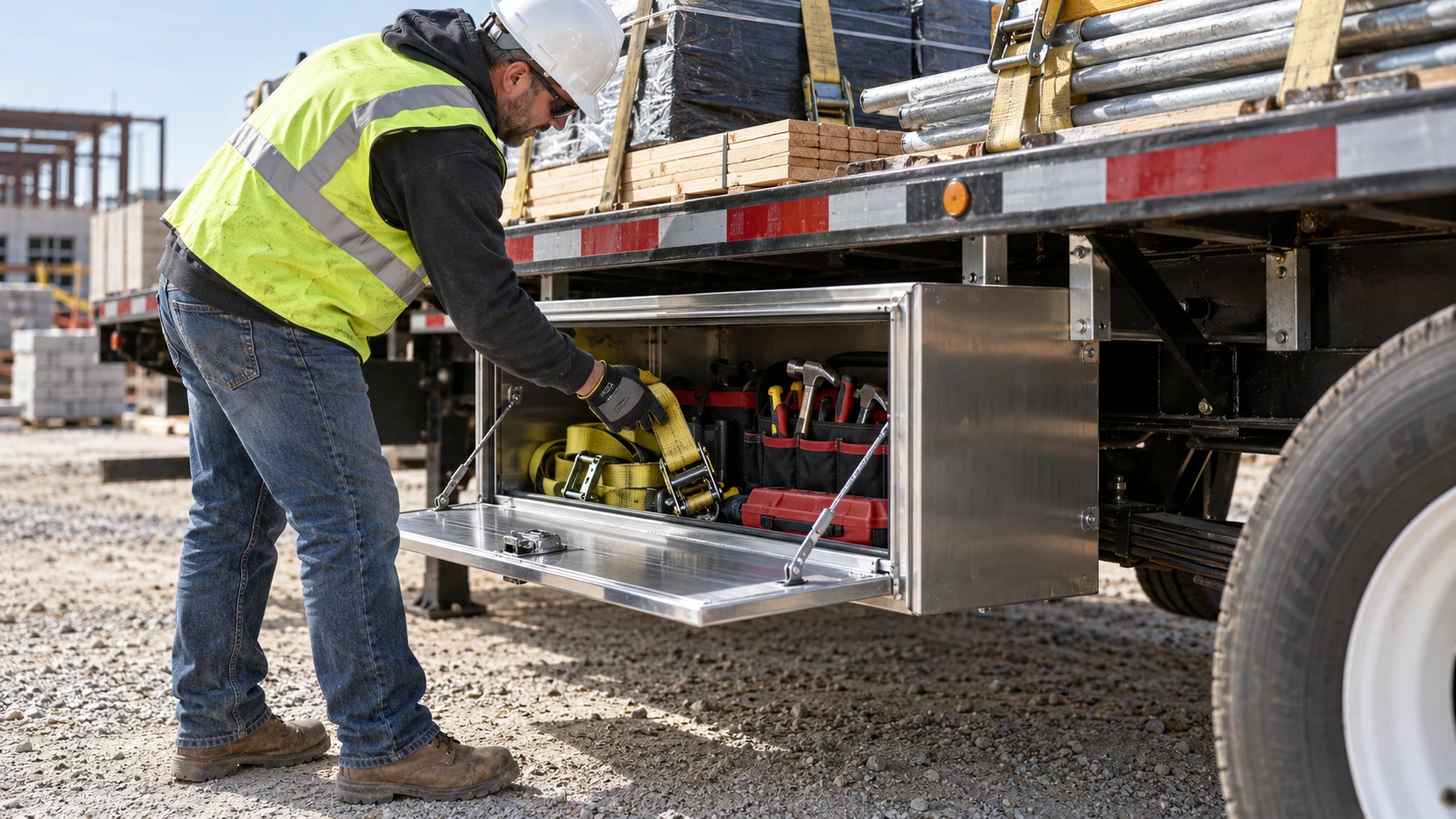

También puede ofrecer acceso lateral a los equipos usados frecuentemente en un remolque comercial de trabajo.
Sin embargo, su utilidad depende en gran medida de la disposición del bastidor, la altura de marcha, la holgura de suspensión y el funcionamiento de la puerta.
3. Caja en plataforma, lateral u otra ubicación aprobada
Algunos remolques permiten colocar una caja sobre la plataforma, en una estructura lateral aprobada o en otro espacio diseñado expresamente para almacenamiento.
Puede ser una opción adecuada cuando ni la lanza ni los bajos ofrecen una envolvente de instalación satisfactoria.
Una caja rectangular o de perfil bajo puede ofrecer geometrías de acceso y almacenamiento distintas de una caja trapezoidal para lanza.
Pero una caja para camión no es automáticamente adecuada para montarla en un larguero o plataforma de remolque.
La instalación prevista y el método de unión deben verificarse igualmente.
Comparación inicial de configuraciones
| Factor de selección | Caja en lanza en A | Caja inferior | Otra caja aprobada en plataforma/lateral |
|---|---|---|---|
| Ventaja principal | Aprovecha la lanza delantera | Conserva la lanza y la plataforma | Ubicación flexible sobre estructuras adecuadas |
| Acceso habitual | Desde delante o el lateral de la lanza | Desde el lateral o debajo de la plataforma | Depende de la ubicación y tapa/puerta |
| Riesgo principal de interferencia | Gato, acoplador, enganche y espacio de giro | Neumáticos, suspensión, suelo, rampas y equipos laterales | Carga, puertas, amarres y operaciones de carga |
| Holgura relevante | Envolvente de tapa y enganche | Altura libre y apertura de puerta | Envolvente de carga, carga/descarga y acceso |
| Distribución del peso | Masa añadida delante del grupo de ejes | Depende de la posición longitudinal y lateral | Depende del lugar de montaje |
| Requisito estructural | Soporte y fijación aprobados en la lanza | Soportes colgantes y recorrido de carga verificados | Plataforma, larguero o estructura de montaje verificados |
| Motivo habitual de rechazo | Lanza ocupada o estructuralmente inadecuada | Holgura insuficiente o soporte sin aprobar | Interferencia con el trabajo o montaje inadecuado |
Esta tabla sirve para filtrar ubicaciones, no para clasificar las cajas de mejor a peor.
La elección depende del ciclo de trabajo y de la construcción del remolque.
Deje que el acceso diario determine la ubicación
Una ubicación puede ser estructuralmente válida y aun así resultar incómoda en el uso diario.
Los contratistas no utilizan todas las herramientas con la misma frecuencia.
Algunos objetos se necesitan cada vez que se carga o descarga el remolque.
Otros se utilizan solamente al reparar equipos o resolver un problema inesperado.
Antes de especificar la ubicación, separe el contenido previsto en tres grupos.
Herramientas de uso frecuente
Pueden incluir:
- cinchas con trinquete;
- herramientas manuales habituales;
- guantes;
- pequeños accesorios de equipos;
- elementos de mantenimiento rutinario.
Para estos objetos, la facilidad de acceso suele importar más que el volumen máximo.
Una caja que obliga a arrodillarse junto al remolque varias veces al día puede ser menos conveniente que otra más pequeña situada a una altura cómoda.
Sin embargo, una caja inferior bien posicionada y con una puerta lateral adecuada puede ofrecer un acceso excelente en un remolque de plataforma mayor.
La decisión debe basarse en la altura instalada real y en el acceso del operario, no en la palabra “inferior”.
Equipos de carga y remolcado
Algunos equipos suelen necesitarse en la parte delantera:
- accesorios de seguridad para remolcar;
- calzos;
- elementos de amarre;
- pequeños suministros de mantenimiento.
Una caja en la lanza puede resultar conveniente porque el operario ya trabaja alrededor del acoplador y el gato al enganchar y preparar la carga.
Pero la ventaja desaparece si la caja bloquea precisamente los equipos que debería facilitar.
Equipos voluminosos o de uso menos frecuente
Herramientas de reserva, repuestos y equipos que no se necesitan en cada parada pueden admitir un acceso menos cómodo.
Son candidatos a una ubicación separada si la caja instalada está aprobada para su peso y dimensiones.
Por tanto, la primera decisión de compra debe ser:
¿Qué debe estar accesible, con qué frecuencia y desde qué lado del remolque?
Solo después debe decidirse dónde irá la caja.
Acceso lateral o superior: ¿cuál encaja con el trabajo?
La puerta y la dirección de acceso pueden importar más que el volumen anunciado.
Considere un contratista que lleva herramientas manuales y consumibles.
Una caja delantera puede ofrecer un acceso superior cómodo con el remolque aparcado.
Pero si el trabajador suele acercarse por un lado, una caja inferior lateral bien instalada puede reducir movimientos innecesarios alrededor del remolque.
En cambio, puede ser incómoda cuando se aparca habitualmente junto a paredes, vallas, maquinaria u otros vehículos.
En esas condiciones, la puerta lateral quizá no tenga espacio para abrir.
La selección debe considerar el entorno real de trabajo.
| Pregunta sobre acceso | Por qué importa |
|---|---|
| ¿Por qué lado se aproximan normalmente los trabajadores? | Determina si el acceso lateral es práctico |
| ¿Se aparca junto a paredes o equipos? | Puede bloquear puertas que abren hacia fuera |
| ¿Con qué frecuencia se abre la caja? | El uso frecuente aumenta la importancia de la altura |
| ¿Qué tamaño tienen los objetos? | Determina la abertura libre necesaria |
| ¿Se accederá con el remolque cargado? | La carga y otros equipos pueden afectar el acceso |
| ¿Puede mantenerse la puerta abierta con seguridad? | Afecta a la extracción segura y práctica |
| ¿Se alcanzan cerraduras y cierres? | Evita que una caja aparentemente utilizable sea incómoda |
El mejor diseño de puerta es el que funciona en la ubicación instalada.
No suponga que una puerta lateral inferior siempre es más cómoda que una tapa superior en la lanza.

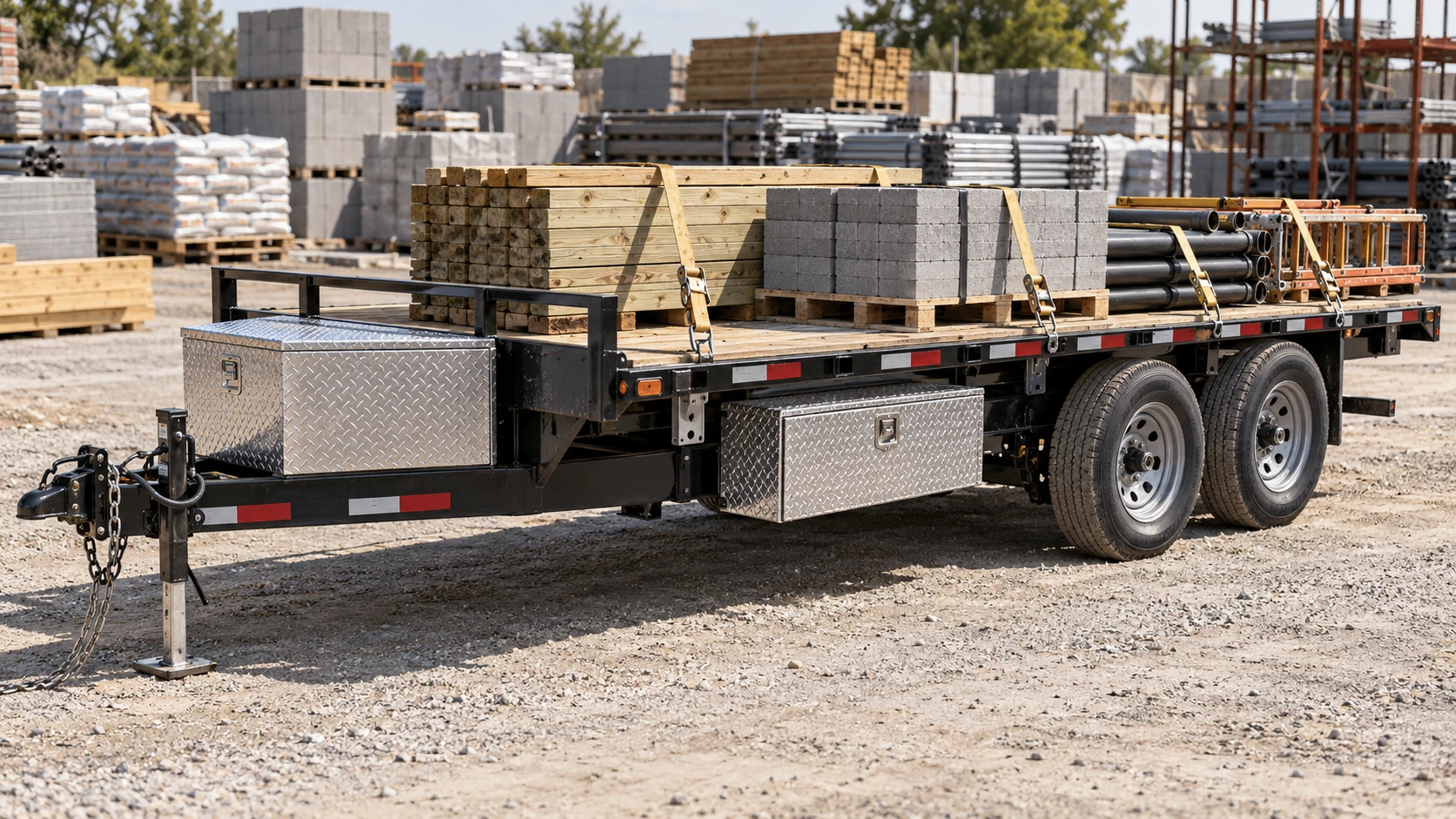

Cuándo conviene una caja en la lanza
En un remolque utilitario o de contratista con una lanza en A despejada y adecuada, una caja delantera puede añadir almacenamiento sin ocupar la plataforma de carga.
La caja para lanza GDA006 de GOODIN [2] ofrece un ejemplo pertinente.
Sus dimensiones exteriores máximas publicadas son 830 × 490 × 460 mm, con un peso neto vacío de 9.15 kg. Su cuerpo trapezoidal y tapa superior la distinguen de las cajas rectangulares para camiones de trabajo.
La ventaja de compra es la ubicación, no únicamente la forma.
Una caja delantera mantiene los equipos habituales cerca de la zona de preparación del remolque.
También evita ocupar el lateral del bastidor, donde un montaje inferior podría interferir con la suspensión.
Pero deben cumplirse tres condiciones.
La lanza debe ofrecer una zona de instalación utilizable
Los largueros de la lanza en A convergen hacia el acoplador.
Por eso, la anchura disponible delante y detrás es distinta.
La caja debe adaptarse a la geometría real, preservando espacio para:
- funcionamiento del acoplador;
- movimiento del gato;
- cadenas de seguridad;
- sistema de frenado de emergencia por separación;
- cableado;
- soportes del enganche distribuidor de peso, si corresponde.
Una zona vacía visible en una fotografía no es necesariamente un lugar de montaje aprobado.
La guía anterior de selección de productos de GOODIN, Dimensiones de la caja para la lanza: cómo elegir una caja que encaje sin comprometer el remolque, desarrolla estas comprobaciones dimensionales.
Para comparar ubicaciones, la decisión es más sencilla:
Si la lanza no admite la caja sin perjudicar otros equipos, descarte esa ubicación antes de elegir un modelo mayor o menor.
La tapa debe seguir siendo accesible
La mayoría de las cajas convencionales para lanza tienen apertura superior.
Esto exige espacio encima de la caja y alrededor de la trayectoria de la tapa.
El operario debe poder abrirla y extraer el contenido previsto sin interferir con la carrocería, el gato o los accesorios próximos.
El remolque debe admitir la carga delantera añadida
Una caja en la lanza añade masa por delante del grupo de ejes.
El efecto sobre la carga vertical medida en el enganche depende tanto de la masa como de su posición respecto a los apoyos del remolque.
No suponga que el peso vacío publicado representa toda la instalación.
También deben incluirse herramientas, soportes y otros contenidos.
Por tanto, una caja delantera puede no ser adecuada si el remolque ya está cerca del límite de carga vertical u otro límite aplicable.
El espacio inferior debe incluir movimiento y acceso

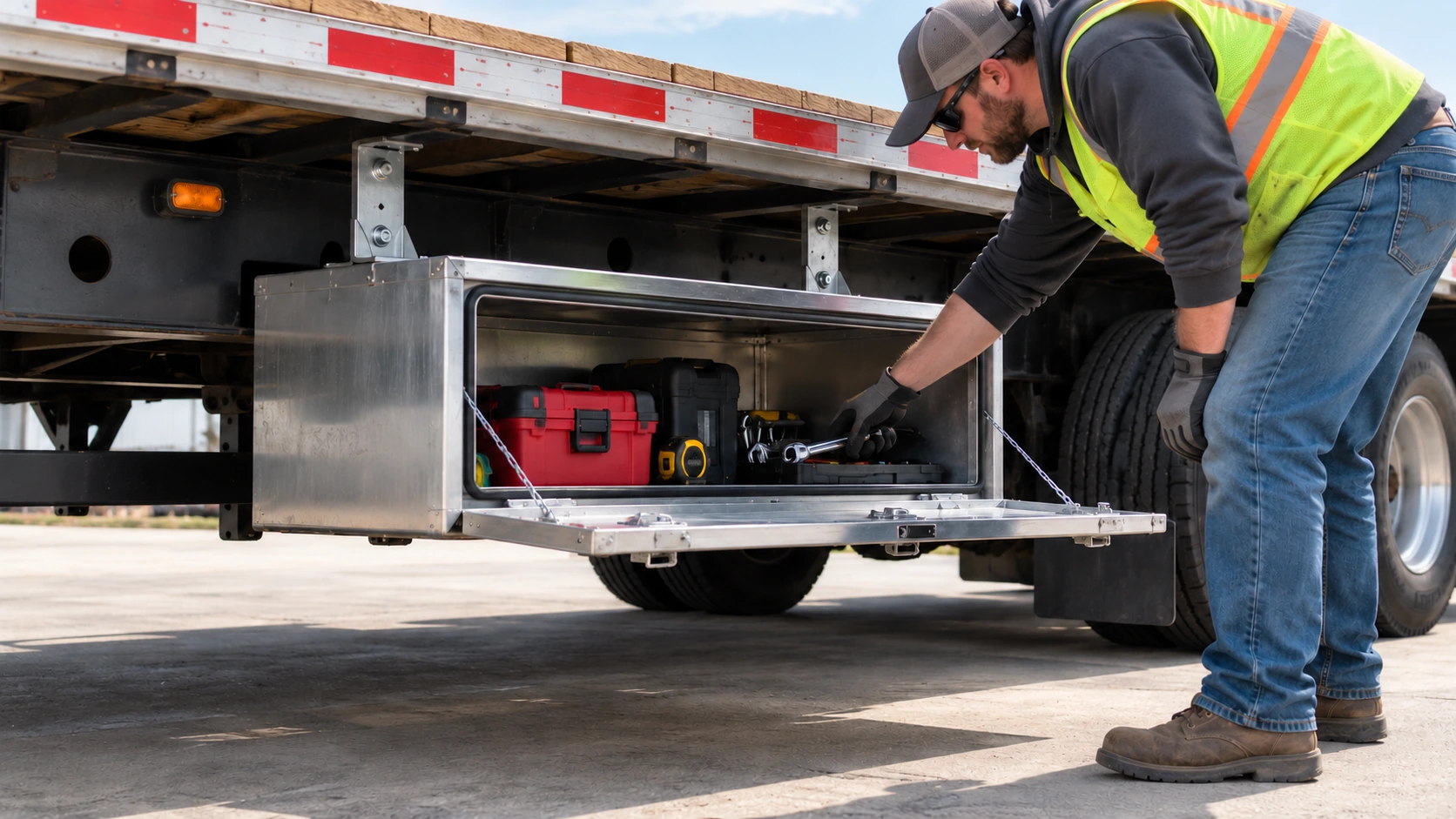

Una caja inferior merece consideración cuando existe espacio adecuado bajo la plataforma y puede aprovecharse sin perjudicar otras funciones del vehículo.
El almacenamiento inferior comercial es una categoría real, no una solución improvisada. Por ejemplo, el catálogo de etrailer para camiones y remolques [4] incluye productos diseñados para plataformas, vehículos de trabajo y remolques.
La ventaja esencial es sencilla.
La caja ocupa otra parte de la envolvente de instalación del remolque.
En lugar de usar la lanza o la plataforma de carga, el almacenamiento se sitúa debajo de la superficie de trabajo.
Puede ser especialmente interesante para:
- remolques comerciales de plataforma;
- remolques de maquinaria con holgura adecuada en el bastidor;
- plataformas de servicio;
- remolques con equipos de enganche que ocupan la parte delantera;
- proyectos OEM que integran el almacenamiento inferior desde el inicio.
Pero este montaje debe superar comprobaciones que una caja en la lanza no afronta del mismo modo.

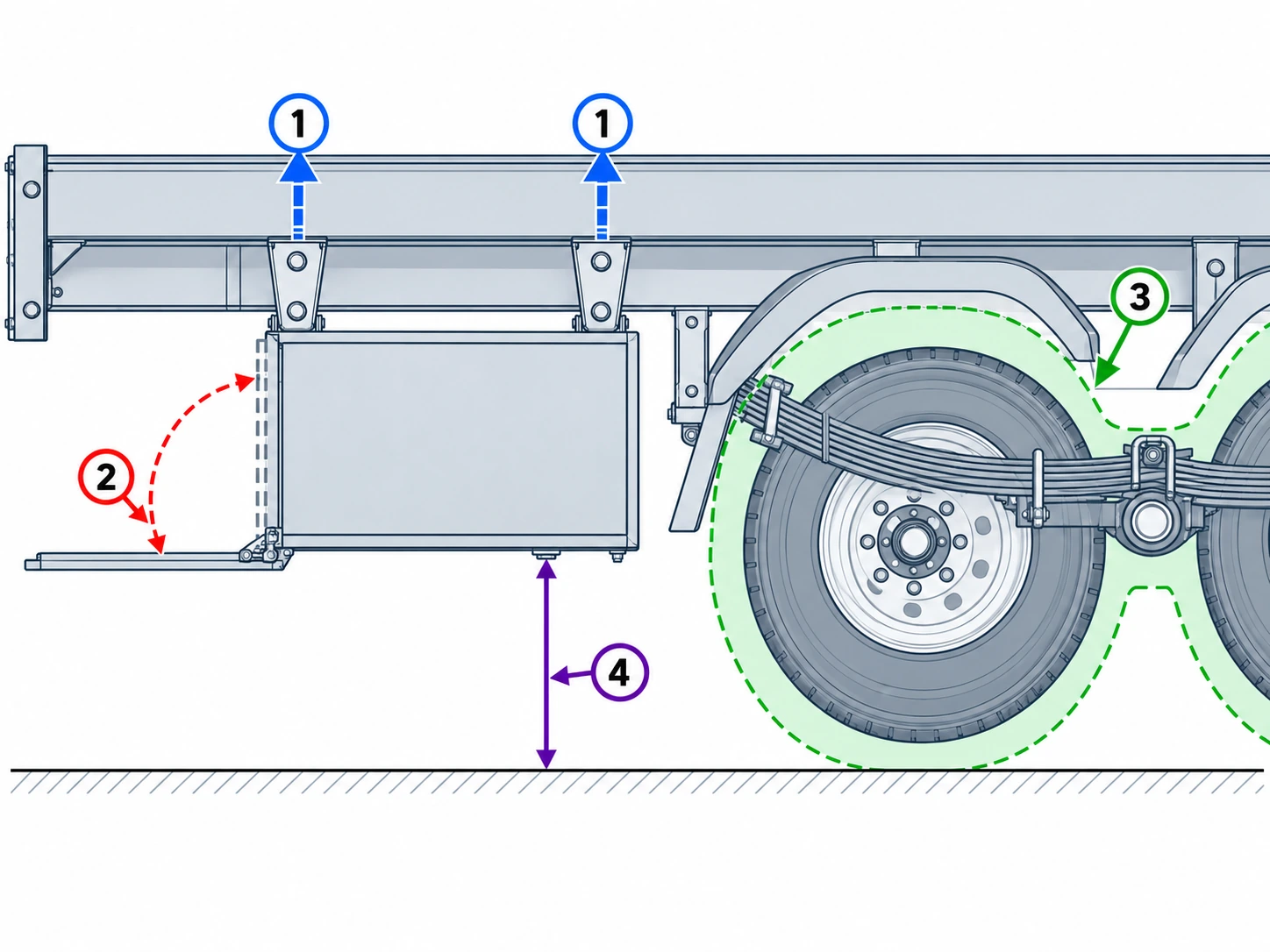

La holgura inferior es más que medir del suelo al chasis
La primera pregunta al evaluar una caja inferior es:
¿Cuánto espacio vertical útil queda después de instalar la caja y sus soportes?
Mida desde la referencia de montaje propuesta hasta el suelo, en la condición cargada prevista para circular.
Después tenga en cuenta:
- descenso de los soportes;
- altura de la caja;
- salientes de fijaciones o componentes;
- punto más bajo del conjunto completo instalado.
La dimensión importante es la holgura resultante bajo la caja instalada, no solo la distancia original del bastidor al suelo.
Medir en la condición cargada prevista
Un remolque vacío puede quedar más alto que cuando transporta sus equipos habituales.
En algunas suspensiones, la carga añadida modifica la altura de marcha.
Por ello, la holgura mínima de funcionamiento debe evaluarse bajo las condiciones relevantes de carga y suspensión.
No apruebe una caja inferior solo porque no toca el suelo con el remolque vacío y aparcado sobre hormigón nivelado.
Considerar rampas y terrenos irregulares
Los remolques comerciales pueden encontrar habitualmente:
- accesos muy inclinados;
- rampas de carga;
- entradas de obras;
- patios irregulares;
- transiciones entre carretera y obra;
- cambios de terreno cerca de las ruedas.
Una caja demasiado baja puede convertirse en un punto de contacto durante esas maniobras.
La posición longitudinal también importa.
Una caja baja cerca de un voladizo puede presentar problemas diferentes de otra situada en el centro.
Compruebe la altura libre y los requisitos de ángulos de ataque, salida y paso sobre obstáculos del remolque real.
No existe una holgura inferior única que pueda suponerse segura para todos los remolques de trabajo.
Neumáticos y suspensión necesitan su propio espacio de movimiento
Un espacio aparentemente libre cerca del eje no es automáticamente utilizable para almacenamiento.
Las ruedas y la suspensión ocupan distintas posiciones mientras el remolque se mueve.
En un remolque con ballestas, el eje se desplaza respecto al bastidor al comprimirse y recuperarse la suspensión.
En otros diseños, la envolvente de movimiento puede ser distinta.
Por tanto, el espacio disponible debe excluir lo necesario para:
- neumáticos y ruedas;
- brazos de suspensión o ballestas;
- compensadores y gemelas;
- componentes de eje y freno;
- recorrido de compresión;
- tuberías de freno y cableado;
- acceso de servicio exigido por el fabricante.
La holgura estática no es la dinámica
Suponga que una caja inferior queda a varias pulgadas del neumático con el remolque descargado.
Eso no demuestra automáticamente la compatibilidad.
La separación entre neumático y caja puede cambiar con:
- compresión de suspensión;
- deformación del neumático;
- movimiento del eje;
- balanceo del remolque;
- condiciones de carga.
La zona de exclusión debe proceder de los datos de los fabricantes del remolque y la suspensión, o de una evaluación cualificada.
No establezca una separación mínima arbitraria del neumático como regla universal.
No bloquear inspección ni mantenimiento
Aunque la caja no toque físicamente la suspensión móvil, puede obstaculizar el mantenimiento.
Un remolque de trabajo necesita acceso a frenos, fijaciones de ballestas, conexiones eléctricas y otros componentes.
Una caja que deba desmontarse antes de cada inspección rutinaria puede estar mal ubicada, especialmente en un remolque comercial de uso intensivo.
Una ubicación estructuralmente posible no es necesariamente fácil de mantener.
Las puertas inferiores pueden ser la principal limitación
Una caja que cabe debajo del remolque todavía puede incumplir la necesidad de acceso diario.
Los productos inferiores pueden utilizar:
- puertas abatibles hacia abajo;
- puertas con bisagras laterales;
- otros sistemas específicos del modelo.
No deduzca la dirección de apertura únicamente de la categoría del producto.
Una puerta abatible hacia abajo necesita espacio por debajo y delante para llegar a su posición abierta prevista.
Una puerta de bisagra lateral necesita espacio lateral.
Algunas configuraciones también requieren acceso a cierres externos, elementos de retención o un mecanismo de soporte específico.
La distinción importa porque la envolvente de la puerta operativa no coincide con la de la caja cerrada.
Ejemplo de fabricante: interferencia entre puerta y soporte
Las instrucciones de montaje de la caja inferior Minimizer de 50 pulgadas [3] ofrecen un ejemplo especialmente útil.
El fabricante exige verificar expresamente que la puerta completamente abierta no interfiera con el soporte central.
Es un requisito de ese modelo, pero ilustra un principio de compra más amplio.
Los propios soportes de montaje pueden bloquear la puerta.
Por eso, la posición final debe evaluarse con:
- puerta totalmente cerrada;
- puerta totalmente abierta;
- soportes instalados;
- herramientas entrando o saliendo.
Una caja que no toca el bastidor pero no abre correctamente no ofrece almacenamiento utilizable.
Importa la altura para extraer herramientas
La altura correcta también depende del uso que harán los trabajadores.
Una caja inferior alta puede exigir alcanzar hacia arriba dentro de un compartimento.
Una baja puede obligar a agacharse o arrodillarse frecuentemente.
Una caja lateral cerca de la zona de trabajo puede facilitar cambios regulares de herramientas si la puerta y el contenido siguen al alcance.
Para un contratista que accede al equipo decenas de veces al día, esto puede importar tanto como la capacidad total.
La mejor ubicación debe respaldar el flujo de trabajo, no solo ocultar almacenamiento bajo el vehículo.
Verifique la transmisión de carga y el reparto de peso
Una de las mayores diferencias entre almacenamiento en lanza e inferior es cómo llega la carga a la estructura.
En una caja de lanza, el montaje puede apoyarse sobre elementos aprobados o atravesar el espacio entre ellos.
En una caja inferior, la masa suele quedar suspendida bajo la estructura principal mediante soportes.
El recorrido de carga resultante incluye:
herramientas → cuerpo de la caja → puntos de unión de la caja → soportes colgantes → bastidor del remolque
Cada elemento importa.
Una carcasa adecuada no basta si sus soportes o puntos de conexión al remolque no pueden sostener la instalación prevista.
Ejemplo de fabricante: la carga admisible depende del montaje
La documentación de Minimizer indica que su caja inferior específica de 50 pulgadas tiene una carga máxima de contenido de 250 lb cuando está correctamente instalada.
También identifica los soportes colgantes y el componente central necesarios, y explica que esa disposición es requisito para la garantía.
El valor de 250 lb corresponde al producto Minimizer y a su instalación especificada.
No es una capacidad general de todas las cajas inferiores.
Demuestra por qué la especificación de compra debe incluir ambos aspectos:
- carga de contenido permitida en la caja;
- sistema de soportes aprobado.
No traslade una capacidad a otra instalación sin comprobar las condiciones del fabricante.
El espacio libre no aprueba el bastidor
La presencia de un larguero, travesaño o agujero sin usar no demuestra automáticamente un punto adecuado de montaje.
Algunos bastidores tienen componentes diseñados para soportar cargas en direcciones concretas.
Añadir una caja suspendida puede introducir nuevas cargas y momentos locales.
La estructura, los soportes, el método de unión y la caja cargada necesitan aprobación para esa configuración.
El fabricante de la caja puede indicar cómo fijar sus soportes a una estructura vehicular adecuada.
Eso no autoriza necesariamente perforar, soldar o sujetar con abrazaderas en cualquier lugar de cualquier remolque.
En sustituciones, confirme la unión propuesta con el fabricante del remolque u obtenga una evaluación cualificada adecuada.
En proyectos OEM, defina el soporte inferior durante el diseño, no como un accesorio añadido cuando el bastidor ya está terminado.
La posición de la caja cambia el reparto de peso
El almacenamiento de herramientas forma parte del plan de carga.
No debe tratarse como masa que puede desplazarse a cualquier sitio sin consecuencias.
Una caja cargada añade peso al remolque.
Su posición influye en el reparto entre enganche y grupo de ejes.
Almacenamiento en la lanza
Una caja bastante adelantada respecto al grupo de ejes suele aumentar la parte de carga soportada por el enganche.
El efecto depende de su posición real y del resto de la carga.
El aumento de carga vertical no equivale necesariamente a toda la masa de la caja cargada.
Almacenamiento inferior
Una caja inferior puede instalarse en diferentes posiciones longitudinales.
Más cerca del grupo de ejes puede afectar a la carga vertical de manera distinta a una caja del mismo peso más adelantada.
Detrás del grupo de ejes puede reducir la carga vertical en comparación con una posición delantera.
Eso no convierte el almacenamiento trasero en una solución universal.
Desplazar peso hacia atrás puede producir un reparto desfavorable o incumplir las exigencias de carga del fabricante.
Equilibrio de izquierda a derecha
Una caja inferior puede instalarse en un solo lado.
Esto añade otra consideración: el reparto lateral.
Herramientas pesadas concentradas en un lado pueden cambiar las cargas en las ruedas y a cada lado del eje.
Evalúe el efecto respecto al diseño real, la carga transportada y los límites aplicables de ruedas, neumáticos y ejes.
En aplicaciones comerciales u OEM, tanto el reparto longitudinal como el lateral deben formar parte del almacenamiento aprobado.
La regla de compra es:
Seleccione la posición según la masa de la caja completamente cargada, no únicamente su peso vacío.
Esto incluye caja, soportes, fijaciones, herramientas y accesorios interiores.
Alternativas y límites de aplicación de GOODIN
No fuerce una de estas dos configuraciones en un remolque inadecuado.
A veces la solución correcta es un tercer sistema de almacenamiento.
Puede incluir:
- caja de plataforma diseñada para esa aplicación;
- compartimento lateral aprobado;
- caja de perfil bajo en una zona de carga adecuada;
- almacenamiento separado en el vehículo de trabajo, no en el remolque.
La alternativa correcta depende del uso.
Por ejemplo, una caja sobre la plataforma puede ofrecer acceso cómodo sin modificar el bastidor inferior.
Pero consume espacio de carga y puede obstaculizar la carga de equipos o el acceso a los amarres.
Una caja lateral puede ser conveniente, pero necesita soporte estructural verificado y no debe exceder la anchura o envolvente permitidas del remolque.
Una caja portátil ofrece flexibilidad, pero requiere sujeción adecuada durante el transporte.
No son sistemas de montaje intercambiables.
El objetivo es una ubicación aprobada, no simplemente otro espacio vacío.
Productos GOODIN: tres arquitecturas de almacenamiento
La gama actual de cajas GOODIN [1] incluye formas distintas que ayudan a plantear estas decisiones de compra.
| Modelo | Clasificación publicada | Dimensiones exteriores | Orientación de selección |
|---|---|---|---|
| GDA006 | Caja para lanza de remolque | 830 × 490 × 460 mm | Evaluar dónde conviene una caja trapezoidal en A |
| GDA007 | Caja inferior de aluminio para camión | 750 × 400 × 250 mm | Evaluar una arquitectura inferior; el montaje en remolque requiere aprobación separada |
| GDA013 | Caja de aluminio de perfil bajo para camión | 900 × 330 × 180 mm | Evaluar almacenamiento bajo en una ubicación compatible y aprobada |
Estas dimensiones representan las envolventes exteriores publicadas.
No establecen:
- capacidad interior utilizable;
- carga máxima de contenido;
- altura libre instalada;
- dirección o envolvente de apertura;
- herrajes de montaje incluidos;
- compatibilidad con el bastidor.
Se necesita confirmación específica de cada modelo.
GDA006: candidata para la lanza
GDA006 está destinada expresamente al almacenamiento en la lanza de remolques.
Su forma trapezoidal puede compararse con una zona de montaje en A.
Pero deben confirmarse la huella real, el recorrido de la tapa y los requisitos de unión.
GDA007: candidata a una configuración inferior
GDA007 figura como caja inferior para camión.
La distinción importa.
Una caja concebida para los bajos de un camión no está automáticamente aprobada para todos los remolques.
El OEM o instalador debe verificar:
- estructura de soporte del bastidor;
- diseño de los soportes;
- operación de la puerta;
- holguras instaladas;
- capacidad de contenido;
- condiciones de servicio previstas.
Sus dimensiones de 750 × 400 × 250 mm son una referencia preliminar útil, no un paquete de instalación aprobado.
GDA013: alternativa de perfil bajo
GDA013 muestra otra geometría de caja. [8]
La envolvente de 900 × 330 × 180 mm es relativamente poco profunda en una dimensión, por lo que resulta pertinente al comparar formatos de perfil bajo.
Pero su denominación como caja para camión no autoriza montarla arbitrariamente en una plataforma o larguero lateral de remolque.
Debe confirmarse la posición elegida y la unión requerida por el producto.
GOODIN ofrece distintas arquitecturas de caja, no tres soluciones intercambiables de montaje en remolques.
Tres casos de selección para remolques de trabajo
Considere un contratista hipotético con un pequeño remolque utilitario.
Transporta equipos de jardinería y circula regularmente por accesos residenciales.
Necesita guardar:
- cinchas de amarre;
- guantes;
- herramientas manuales;
- calzos.
La lanza delantera está ocupada por el gato central y otros componentes.
Inicialmente piensa en trasladar el almacenamiento bajo la plataforma.
Opción en la lanza
La caja delantera facilitaría el acceso, pero los equipos existentes dejan holgura insuficiente para la caja requerida.
La ubicación no supera la comprobación de espacio.
Opción inferior
Parece haber espacio en el lateral.
Sin embargo, la altura libre es relativamente limitada y el remolque cruza accesos inclinados habitualmente.
Una caja inferior puede reducirla todavía más.
La estructura de montaje propuesta tampoco está aprobada.
La ubicación no ha superado las comprobaciones necesarias.
Alternativa
Una caja menor correctamente instalada sobre la plataforma u otra zona puede ser mejor si existe un lugar adecuado que no interfiera con carga ni operaciones.
Decisión: no elija la caja inferior solamente porque la lanza está ocupada. Confirme primero holguras dinámicas y fijación; de lo contrario, busque otra ubicación aprobada.
Ejemplo 2: plataforma comercial con espacio inferior disponible
Considere ahora un remolque hipotético de trabajo de dos ejes, con plataforma más alta y estructura inferior adecuada.
El operario lleva materiales de construcción sobre la plataforma habitualmente.
Las herramientas deben seguir accesibles sin descargar.
El remolque todavía está en la fase de diseño OEM.
Opción en la lanza
La lanza en A admite una caja compacta, pero el contratista desea acceso frecuente desde el lado de trabajo.
El almacenamiento delantero obligaría a rodear la lanza repetidamente.
Opción inferior
Una caja inferior lateral puede ofrecer acceso más conveniente sin ocupar la plataforma.
El OEM puede evaluar:
- unión de soportes;
- envolvente de suspensión;
- holgura de neumáticos;
- altura libre con carga;
- recorrido de puerta;
- altura de acceso;
- reparto lateral de peso.
Una vez verificados estos requisitos, la configuración inferior puede ser la más adecuada.
Decisión: priorice una caja inferior si pueden aprobarse la estructura completa, la envolvente de acceso y el plan de carga.
La ventaja determinante no es solamente más volumen.
Es disponer de almacenamiento accesible sin consumir la principal zona de trabajo.
Ejemplo 3: herramientas pesadas en un solo lado
Considere un remolque de servicio cuyo operario desea una sola caja inferior grande en un lateral.
Parece caber y puede abrirse desde el lado preferido.
Pero el contenido previsto es pesado.
La caja cargada quedaría completamente fuera del eje longitudinal central.
Aquí no puede concluirse la selección solo con las dimensiones.
El comprador debe verificar:
- masa cargada prevista;
- capacidad de soportes y uniones;
- cargas de ejes y neumáticos;
- reparto entre izquierda y derecha;
- configuración permitida por el fabricante.
Las posibles soluciones incluyen otra ubicación, repartir equipos entre compartimentos aprobados o modificar el montaje OEM.
Decisión: no apruebe una caja inferior grande en un solo lado hasta evaluar la configuración cargada del remolque.
Matriz de decisión, cinco pasos y ficha de comparación
Use esta tabla para acotar las opciones antes de elegir un modelo.
| Necesidad real del remolque de trabajo | Caja en lanza | Caja inferior | Otro almacenamiento aprobado |
|---|---|---|---|
| Acceso junto a las operaciones de enganche | Suele ser adecuada | Depende de la posición | Depende de la posición |
| Lanza ocupada por gato y enganche | Puede no ser adecuada | Evita ese conflicto | Puede ser adecuado |
| Conservar la plataforma de carga | Generalmente adecuada | Generalmente adecuada | Depende de la ubicación |
| Poca altura libre al suelo | Evita un saliente inferior bajo | Puede no ser adecuada | Considerar ubicación no inferior |
| Transiciones pronunciadas o terrenos difíciles | Revisar giro y acceso a lanza | Requiere especial revisión de holguras | Depende del lugar |
| Acceso repetido desde el lateral | Puede exigir rodear el remolque | Adecuada con puerta accesible | Puede ser adecuado |
| Sin estructura de unión inferior adecuada | No necesita soporte inferior | Rechazar salvo soporte aprobado | Evaluar por separado |
| Suspensión o neumáticos ocupan los bajos disponibles | No depende de ese espacio concreto | Rechazar la posición que interfiere | Evaluar por separado |
| Acceso frecuente sin agacharse | Depende de la posición | Montaje bajo puede ser incómodo | Puede ofrecer mejor altura |
| Cerca del límite de carga vertical | Revisar la masa delantera añadida | Su posición puede ofrecer alternativas | Depende de la posición |
| Equipo pesado concentrado en un lado | Normalmente centrada si la caja es central | Revisar reparto lateral | Depende de la posición |
| OEM integra fijaciones durante el diseño | Integrable en la lanza | Posibles soportes dedicados | Integrable en la plataforma |
Una ubicación solo es una candidata seria cuando supera todos los criterios de exclusión aplicables.
Cinco pasos para seleccionar la ubicación
Para un remolque nuevo o una adaptación, la decisión debe seguir una secuencia consistente.
Paso 1: definir el equipo almacenado
Registre:
- dimensiones de herramientas;
- masa total de contenido prevista;
- masa máxima de un objeto;
- frecuencia de acceso;
- lado preferido;
- protección y cerradura necesarias.
No empiece por escoger la caja más grande del catálogo.
Paso 2: identificar las zonas disponibles
Identifique posibles ubicaciones:
- lanza;
- bajos;
- plataforma;
- otra zona aprobada.
Marque áreas indisponibles o reservadas a componentes, piezas móviles y operaciones con carga.
Paso 3: descartar ubicaciones geométricamente inadecuadas
Compruebe la envolvente operativa completa de cada candidata.
Lanza: holguras del gato, enganche, tapa y giro.
Bajos: suelo, suspensión, neumáticos, puerta y mantenimiento.
Otras posiciones: carga/descarga, puertas, carga y acceso.
Si interfiere con una función esencial, descarte la instalación antes de continuar.
Paso 4: confirmar estructura y compatibilidad de peso
Determine si existe un sistema de montaje aprobado para la caja con la carga prevista.
Evalúe también:
- peso cargado del remolque;
- carga vertical en el enganche;
- cargas de ejes y neumáticos;
- equilibrio lateral;
- límites estructurales y de componentes aplicables.
Un espacio vacío no satisface este paso.
Paso 5: elegir arquitectura y dimensiones
Solo después de aprobar la ubicación seleccione:
- forma trapezoidal o rectangular;
- medidas necesarias;
- diseño de tapa o puerta;
- distribución interior;
- soportes de montaje;
- capacidad de contenido;
- protección ambiental especificada.
Este orden evita un fallo común:
Comprar primero la caja preferida y luego intentar adaptar el remolque a ella.
Ficha de ubicación e instalación antes de comprar
La siguiente hoja permite comparar ubicaciones.
| Elemento de selección | Instalación en lanza | Instalación inferior | Confirmación del proveedor/OEM |
|---|---|---|---|
| Contenido y masa previstos | Necesarios | Necesarios | Carga máxima permitida |
| Envolvente disponible | Geometría de lanza en A | Espacio bajo plataforma y junto al bastidor | Dimensiones exteriores |
| Dirección de acceso | Superior/frontal/lateral | Puerta hacia el lado accesible | Disposición de tapa o puerta |
| Holgura de apertura | Gato, mamparo y otros equipos | Suelo, soportes y espacio lateral | Dibujo de apertura completa |
| Altura de acceso | Altura instalada medida | Altura instalada medida | Requisito práctico de acceso |
| Componentes móviles | Gato y enganche | Neumáticos y suspensión | Envolvente de exclusión aprobada |
| Holgura en circulación | Acoplador, giro y geometría asociada | Borde inferior instalado hasta el suelo | Requisitos operativos |
| Estructura de montaje | Largueros o apoyos aprobados | Soportes aprobados y unión al bastidor | Dibujo de instalación |
| Límite de contenido | Confirmar | Confirmar | Masa admisible y condiciones |
| Reparto de peso | Efecto de carga adelantada | Efecto longitudinal y lateral | Aprobación del remolque cargado |
| Acceso de mantenimiento | Gato y enganche | Frenos, eje, suspensión y cableado | Holgura de servicio |
| Exposición ambiental | Exposición exterior al remolcar | Salpicaduras y ambiente inferior | Sellado, drenaje y acabado |
| Decisión final | Aprobar / rechazar / reevaluar | Aprobar / rechazar / reevaluar | Especificación aprobada |
No seleccione una posición porque cumpla un único criterio favorable.
Debe superar la evaluación la instalación completa.
Especificación OEM, perspectiva GOODIN y comprobaciones finales
Para un programa OEM, “caja inferior” o “caja en lanza” no basta como especificación de compra.
Una solicitud de cotización útil debe incluir lo siguiente.
Plataforma del remolque
- tipo y trabajo previsto;
- planos de bastidor y plataforma;
- disposición de ejes y suspensión;
- condiciones normales y máximas de carga;
- límites relevantes de lanza y ejes;
- ubicaciones disponibles de montaje.
Aplicación de almacenamiento
- herramientas y equipos previstos;
- masa de contenido;
- tamaño máximo de un objeto;
- frecuencia de acceso;
- lado preferido;
- exposición ambiental prevista.
Configuración de la caja
- lanza / inferior / otra;
- dimensiones interiores y exteriores;
- dirección de apertura y holgura;
- mecanismo de retención de tapa o puerta;
- especificación de cierre y cerradura;
- acabado y protección frente al agua.
Requisitos de instalación
- soportes aprobados;
- interfaz del bastidor;
- fijaciones y unión permitidas;
- capacidad cargada;
- altura libre tras el montaje;
- holguras de partes móviles;
- acceso para inspección y mantenimiento.
Confirmación del proveedor
- plano de producción vigente;
- plano de soportes;
- carga de contenido y condiciones;
- herrajes suministrados;
- instrucciones;
- limitaciones de aplicación;
- repuestos, si corresponde.
En proyectos inferiores es especialmente importante distinguir un paquete completo de montaje aprobado de una caja independiente.
El proveedor puede fabricar la caja sin conocer el diseño final de los soportes del remolque.
Son responsabilidades distintas que deben resolverse antes de aprobar la instalación.
Para una consulta OEM, consulte las cajas de herramientas GOODIN y contacte con GOODIN con los planos del remolque, la zona propuesta, la masa totalmente cargada y los requisitos de acceso. Confirme conjuntamente el plano de la caja y el soporte del remolque antes de la aprobación.
Perspectiva GOODIN: la ubicación precede a la capacidad
En remolques de trabajo, la selección debe comenzar por el entorno de operación.
Una caja en la lanza es una buena solución cuando hay una zona en A adecuada, se necesitan herramientas cerca del enganche y la caja cargada sigue siendo compatible con las exigencias de carga.
Una caja inferior puede ser mejor si la parte delantera está ocupada, la plataforma debe quedar libre y una ubicación inferior aprobada ofrece acceso y holguras adecuados.
Otra configuración puede ser preferible cuando ninguna ubicación satisface la aplicación.
GDA006, GDA007 y los modelos de perfil bajo de GOODIN representan arquitecturas de almacenamiento distintas.
El modelo correcto se selecciona después de establecer la ubicación prevista.
Tres distinciones son esenciales:
Espacio disponible no significa espacio utilizable.
La caja debe caber con puertas abiertas, el remolque operando y los componentes próximos moviéndose según lo previsto.
Espacio disponible no significa capacidad estructural.
Una zona del bastidor aparentemente vacía no aporta automáticamente una fijación aprobada para una caja cargada.
Máximo volumen no significa máxima utilidad.
Una caja grande difícil de alcanzar, mal ubicada o incompatible con la carga puede ser menos adecuada que una pequeña mejor situada.
Por tanto, la regla es:
Elija la ubicación que conserve las funciones de trabajo del remolque; después especifique la caja y el montaje que esa posición realmente puede soportar.
El remolque debe llevar las herramientas donde se acceda eficazmente a ellas, queden retenidas correctamente y respeten toda su envolvente operativa.
Es una decisión más útil que elegir entre lanza y bajos por las fotografías del catálogo.
Lista final de selección
Antes de aprobar la configuración, confirme:
- ¿Qué herramientas llevará y con qué frecuencia se usarán?
- ¿Qué ubicación ofrece el acceso de trabajo más práctico?
- ¿Puede abrirse completamente en la posición prevista?
- ¿La caja de lanza interfiere con gato, enganche o giro?
- ¿La inferior conserva altura libre suficiente?
- ¿Están libres las envolventes de neumáticos y suspensión?
- ¿Obstaculizará el mantenimiento de frenos, suspensión o cableado?
- ¿La estructura admite la caja cargada prevista?
- ¿Están aprobados soportes y método de unión?
- ¿Se incluyeron caja y contenido en el reparto de peso?
- ¿Produce una carga lateral inaceptable?
- ¿Es adecuada para la exposición ambiental prevista?
- ¿Están documentados montaje y carga de contenido?
- Si ambas posiciones son inadecuadas, ¿se evaluó otra disposición aprobada?
Tras completar estas verificaciones, puede elegirse la arquitectura y avanzar a las dimensiones exactas.
De lo contrario, la decisión sobre ubicación sigue abierta.
Fuentes y lecturas complementarias
Los foros ilustran problemas de trabajo y compra, no autorizaciones de ingeniería. El hilo sobre faldones laterales aporta contexto y no fundamenta afirmaciones de montaje. Las capacidades e instrucciones se aplican a los productos y sistemas de fijación especificados por cada fabricante. Las imágenes generadas con IA son conceptos genéricos, no fotografías de modelos GOODIN ni instalaciones aprobadas.
- GOODIN — Gama de cajas de herramientas
- GOODIN — GDA006: caja de aluminio para lanza, 830 mm
- Minimizer — Instrucciones de montaje de la caja bajo carrocería
- etrailer — Catálogo de cajas inferiores para remolques
- Reddit / r/Contractor — Conversación sobre andamios, herramientas y organización del remolque
- Reddit / r/Tools — Conversación sobre fijar una caja en la lanza
- Reddit / r/Truckers — Conversación sobre faldones laterales: solo contexto, sin fundamentar autorización de montaje
- GOODIN — GDA013: caja de perfil bajo para camión, 900 mm
Luces LED fijas vs. magnéticas: ¿qué configuración se adapta a su remolque y a sus necesidades?
Cómo Elegir el Tamaño de una Caja para la Lanza: Espacio en A, Gato y Holguras del Remolque
Artículo relacionado
