اختيار رافعة بديلة للمقطورة: لماذا لا تضمن الحمولة المتطابقة تركيبًا مباشرًا؟

إرشاد للاختيار وليس اعتمادًا للتركيب. تحقق من رسم الموديل الحالي وتعليمات المصنع قبل الشراء أو تعديل الحامل.

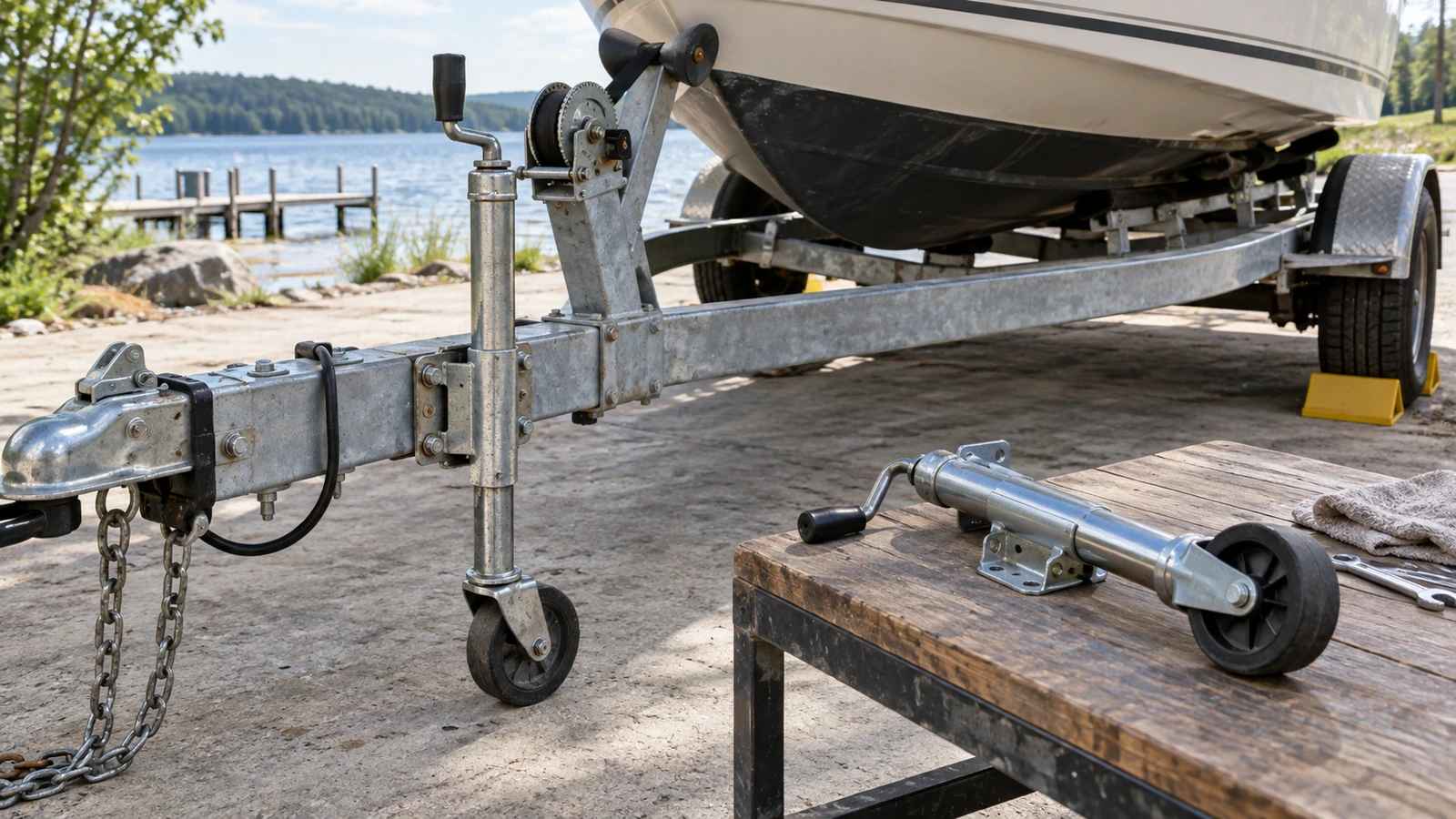

ابدأ بالتركيب الموجود

تعطل رافعة المقطورة لا يعني دائمًا ضرورة استبدال منظومة التثبيت بأكملها.

في بعض المقطورات يمكن فصل جسم الرافعة عن الحامل الدوار الموجود. وفي مقطورات أخرى يشكل الجسم والحامل مجموعة يصعب فصلها. وقد تُثبت رافعة المقدمة ذات الشكل A بالمسامير عبر لوحة تثبيت، بينما تستخدم الرافعة الجانبية مشبكًا مثبتًا بالمسامير أو وصلة أنبوبية ملحومة أو لوحة محور دوران ملحومة.

قبل البحث عن منتجات بديلة، حدد الأجزاء المتضررة والأجزاء التي تريد الاحتفاظ بها.

هناك ثلاثة مسارات عملية للاستبدال:

• استبدال الرافعة مع إبقاء الحامل الموجود على المقطورة. ويتطلب ذلك تأكيد التوافق مع واجهتي التثبيت والقفل الأصليتين.
• استبدال الرافعة ومجموعة تثبيتها. ويتطلب ذلك التأكد من اعتماد الحامل الجديد للإطار المعني وإمكان تركيبه دون الإضرار بالهيكل.
• إصلاح أو تقييم الهيكل من جهة المقطورة قبل اختيار الرافعة. وينطبق ذلك عندما تكون منطقة التثبيت مثنية أو متشققة أو شديدة التآكل أو موضع شك لأي سبب آخر.

هذا التمييز مهم؛ فقد تكون الرافعة البديلة سليمة تمامًا بينما لا يكون الحامل المتبقي على المقطورة سليمًا.

إذا كانت الرافعة الحالية تميل، فلا تفترض أن شراء جسم جديد سيصحح المشكلة. فقد يكون مصدر الميل أنبوب الرافعة، أو عناصر محور الدوران، أو لوحة التثبيت، أو ذراع المقطورة نفسه.

يجب أن يبدأ قرار الاستبدال بالفحص، لا بمرشح الحمولة في الكتالوج.

حدد نوع التثبيت الموجود

نوع التثبيت هو أول معيار رئيسي للتحقق من التوافق.

تمر رافعة المقدمة ذات الشكل A عادة عبر فتحة في الهيكل الأمامي وتُربط بلوحة تثبيت. أما الرافعة الجانبية فتُركب بجوار ذراع المقطورة. وتستخدم مقطورات القوارب كثيرًا ترتيبات دوارة تسمح بتدوير الرافعة إلى وضع التخزين قبل السحب.

لكن واجهات الربط الفعلية تختلف داخل هذه الفئات العامة.

التثبيت على مقدمة A. افحص الفتحة والشفة ونمط ثقوب المسامير. وجود ترتيب شائع من ثلاثة ثقوب لا يثبت أن كل رافعة من هذا النوع ستناسب مقطورة قديمة أو معدلة أو غير قياسية.

التثبيت الجانبي بالمسامير. افحص مقطع الإطار واتجاه الحامل وأبعاد ألواح المشبك ومكان التثبيت المسموح والمثبتات المحددة. فالحامل المصمم لمقاس معين من الإطارات قد لا يثبت مقاسًا آخر بإحكام.

التثبيت الملحوم. حدد ما إذا كانت هناك ماسورة أو لوحة أو قطعة حاملة ملحومة مخصصة للاتصال برافعة قابلة للفصل. وإذا كان لا بد من استبدالها، تصبح طريقة اتصالها بالمقطورة قرارًا إنشائيًا وتركيبيًا منفصلًا.

التثبيت الدوار. حدد كيف تدور الرافعة وكيف تُقفل. فالرافعات المتشابهة ظاهريًا قد تستخدم أقطار محاور وطرق احتجاز ومقاسات مسامير قفل وأنماط ثقوب مختلفة.

يوضح سؤال حقيقي على etrailer هذه النقطة. أراد مشترٍ الاحتفاظ بحامل ملحوم وتركيب رافعة دوارة مختلفة. واشترط الرد فحص قطر التعشيق ومقاس مسمار القفل القابل للسحب بدل الاعتماد على الحمولة وحدها. [1]

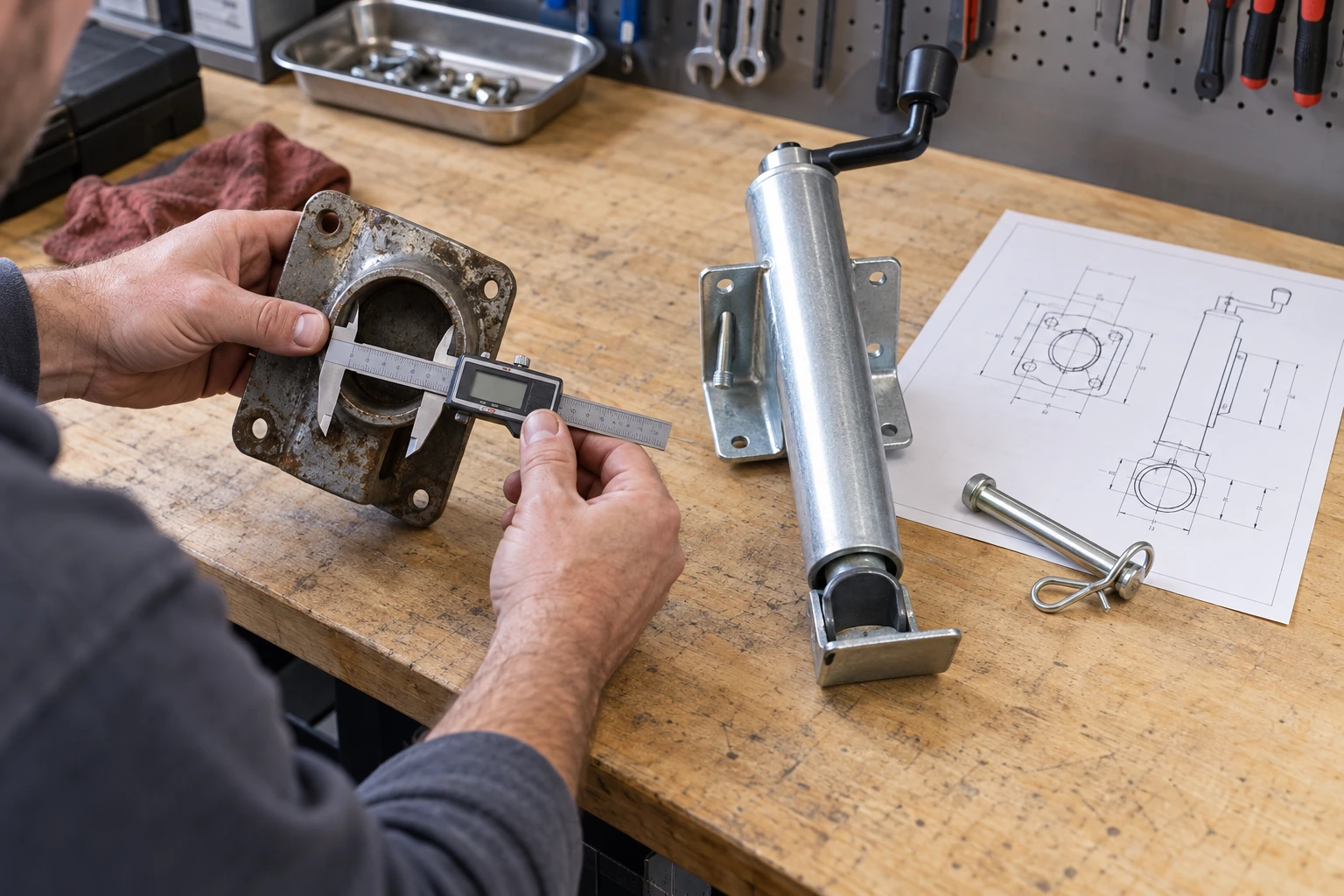

عندما سيبقى الحامل القديم في موضعه، احصل على رسم واجهة الربط من مصنع البديل أو تأكيد توافق محدد.

تطابق عبارتي «رافعة دوارة» أو «رافعة بتثبيت ملحوم» لا يعني تطابق واجهة التثبيت.

قس الواجهة وافحص حالتها

قد يسهل قياس قطر جسم الرافعة أو عرضه، لكن هذا ليس غالبًا البعد الذي يحدد إمكانية تركيب البديل.

في التثبيت بالمسامير، قس أبعاد الإطار ذات الصلة ومواضع الثقوب الموجودة.

وفي النظام الدوار، وثق الواجهة كاملة.

قد يشمل ذلك قطر أنبوب التعشيق أو محور الدوران، وترتيب حلقة الاحتجاز، والمثبت المركزي، وقطر مسمار القفل، والمسافات بين ثقوب القفل، والمسافة من مركز المحور إلى جسم الرافعة.

قس تباعد الثقوب من المركز إلى المركز حيث يحدد الرسم ذلك. وصور مجموعة التثبيت من الجانب والأمام، وسجل أي وجه يتجه نحو إطار المقطورة.

لا تفترض أن دخول المسمار في الثقب مع وجود خلوص يثبت التوافق. يجب مع ذلك تأكيد مجموعة المسمار والحامل وعناصر الاحتجاز التي يعتمدها المصنع.

يوضح مثالان حقيقيان مدى ارتباط هذه التفاصيل بالموديل:

• تستخدم رافعة Fulton دوارة بحلقة احتجاز، تناولتها etrailer، فتحة تعشيق مقاسها 2½ بوصة ومسمار قفل قابلًا للسحب بقطر ⅜ بوصة.
• ويستخدم مثال آخر من Pro Series مسمارًا بقطر ½ بوصة وواجهة حلقة احتجاز محددة بصورة منفصلة.

هذه الأبعاد تخص المنتجات المذكورة في المثالين، وليست أبعادًا عامة لجميع رافعات المقطورات. [1][2]

إذا تعذر قراءة رقم موديل الرافعة القديمة، تصبح القياسات والصور الواضحة أكثر أهمية. والتشابه البصري بين حاملين لا يكفي لاعتماد بديل مباشر.

تحقق من بقاء الحامل صالحًا للخدمة

يمكن أن يجنبك الاحتفاظ بالحامل الملحوم الموجود تعديلات غير ضرورية على المقطورة.

لكن إعادة استخدامه منطقية فقط إذا ظل مناسبًا للبديل وللحمل المقصود.

افحص منطقة التثبيت بحثًا عن انحناء ظاهر أو شقوق أو تآكل شديد أو تلف في ثقوب المثبتات. واهتم خصوصًا بمحور الدوران وثقوب مسمار القفل.

قد يصبح ثقب القفل المتآكل بيضاويًا. وقد يسمح محور مشوه أو ترتيب احتجاز مرتخٍ بميل الرافعة حتى مع استمرار عمل آليتها التلسكوبية.

في مناقشة على etrailer عن ارتخاء رافعة Fulton دوارة، حدد الرد ثقب تثبيت متطاولًا أو مشوهًا بوصفه سببًا محتملًا للخلوص، وأوضح ضرورة استبدال الحامل إذا كان تالفًا. [3]

ينشئ ذلك حدًا واضحًا لقرار الشراء.

إذا تعطلت آلية الرافعة بينما كانت واجهة التثبيت الأصلية سليمة وثبت توافقها، فقد يكون استبدال الرافعة وحدها مناسبًا.

أما إذا كان الحامل أو اتصاله بالمقطورة تالفًا، فإن تطابق أبعاده لا يجعل إعادة استخدامه آمنة.

يجب تقييم منطقة التثبيت المشكوك في سلامتها الإنشائية وتصحيحها قبل تركيب الرافعة الجديدة. كما ينبغي أن يتبع لحام عنصر حامل للأحمال أو ثقبه أو تعديله طريقة تركيب أو إصلاح معتمدة.

يتطلب البديل المباشر حاملًا صالحًا للخدمة، وليس مجرد حامل ذي قياسات صحيحة.

قارن الارتفاعات لا الشوط فقط

الحمولة وتوافق التثبيت ليستا إلا البداية.

يجب أيضًا أن يرفع البديل المقطورة ويخفضها ضمن نطاق الارتفاع اللازم للوصل والفصل والدعم أثناء الوقوف.

غالبًا ما يقارن المشترون المنتجات باستخدام رقم واحد للشوط.

وقد يكون ذلك مضللًا.

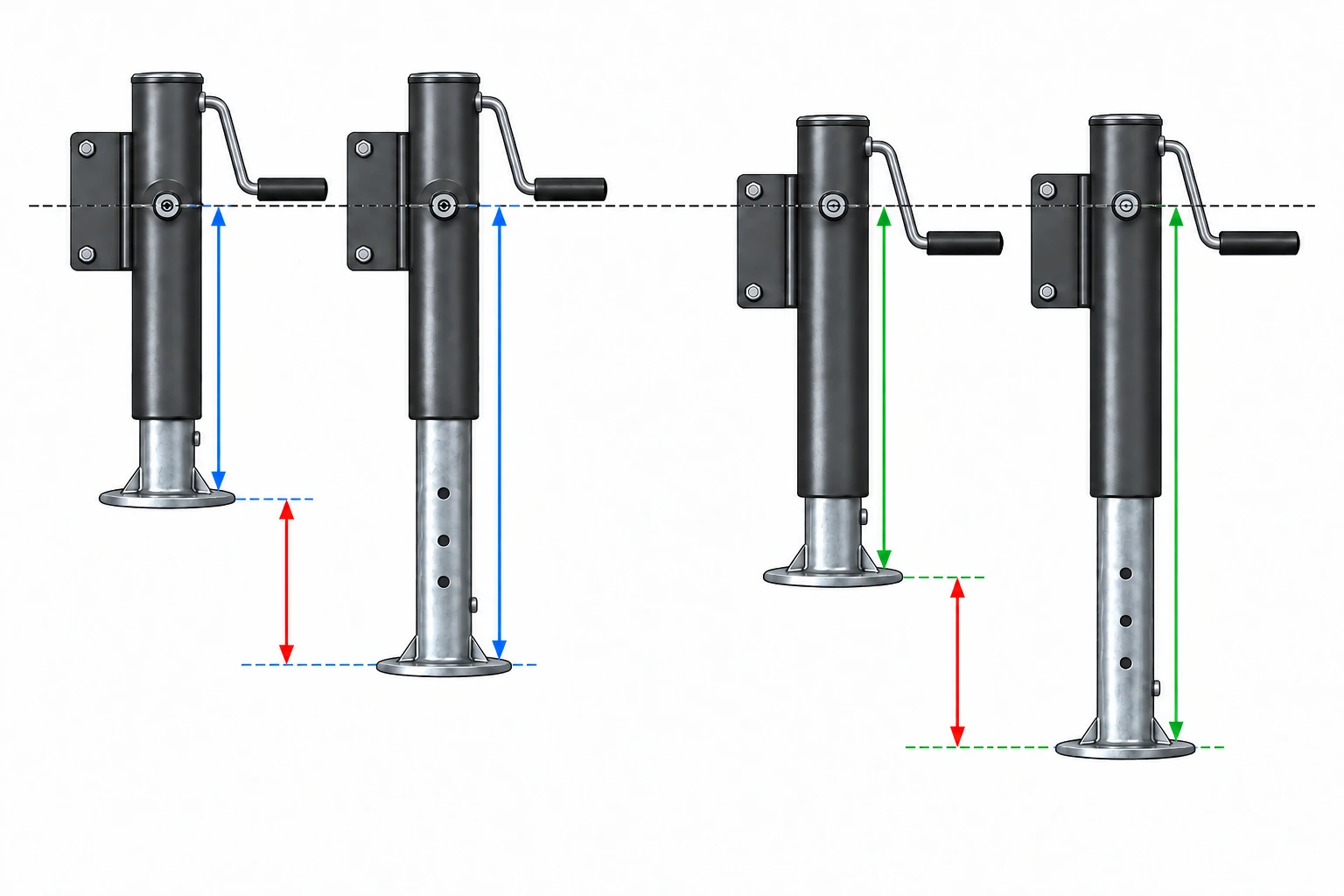

قد تعلن رافعتان شوطًا قدره 10 بوصات، لكنهما تبدآن هذا الشوط وتنهيانه عند ارتفاعين مختلفين بعد التركيب.

مرجع القياس مهم أيضًا.

قد يعرف منتج ارتفاع الحامل بأنه المسافة من مركز الحامل الجانبي إلى نقطة التلامس مع الأرض. وقد يعتمد آخر الوجه السفلي لشفة تثبيت A. أما الطول الكلي بعد الانكماش فهو بعد مختلف مرة أخرى.

السؤال المهم ليس مجرد تساوي الشوطين.

بل ما إذا كان أدنى وأعلى وضع دعم للرافعة الجديدة بعد تركيبها يغطيان الأوضاع المطلوبة للمقطورة.

حيثما أمكن، قس المقطورة الموجودة في ثلاث حالات:

• ارتفاع رأس الوصل عندما تكون المقطورة متصلة بمركبة السحب.
• الارتفاع المطلوب لرفع رأس الوصل بعيدًا عن وصلة السحب أثناء الفصل.
• ارتفاع الدعم اللازم عندما تكون المقطورة متوقفة.

سجل القياسات بالنسبة إلى مرجع واضح، مثل ذراع المقطورة أو مركز حامل الرافعة الحالي.

ثم قارنها بأبعاد الرافعة المرشحة باستخدام مرجع مكافئ.

تحدد إرشادات etrailer ارتفاع الحامل الجانبي صراحة بأنه المسافة من مركزه إلى نقطة التلامس مع الأرض. [4]

لا تفترض أن أقصى امتداد أكبر أفضل دائمًا. يجب أيضًا أن تنكمش الرافعة بما يكفي لحالة السحب أو التخزين المطلوبة.

حمولة واحدة قدرها 2,000 رطل وهندسة ارتفاع مختلفة

توضح مجموعة GOODIN الحالية لماذا لا تثبت الحمولة والشوط المنشوران وحدهما ملاءمة البديل.

القيم مأخوذة من صفحتي GOODIN الحاليتين للموديلين LF931-2010 وLF965-2010B. [5][6]

كلاهما له حمولة منشورة قدرها 2,000 رطل وشوط 10 بوصات.

لكن قيم الارتفاع وترتيبات المقابض وتكوينات التلامس مع الأرض ليست متطابقة.

كما يجب مراجعة قياسات ارتفاع الحامل المنشورة بالنسبة إلى المرجع نفسه في الرسومات الفعلية قبل مقارنة الارتفاعات بعد التركيب.

لا تثبت البيانات المتاحة أن أيًا من الموديلين سيلائم حاملًا دوارًا أو أنبوبيًا قائمًا بعينه. فهذه الواجهة تتطلب تأكيدًا مستقلًا.

وهذا بالضبط سبب عدم كفاية مطابقة أبرز مواصفتين في الكتالوج عند شراء بديل.

افحص حيز التشغيل كاملًا

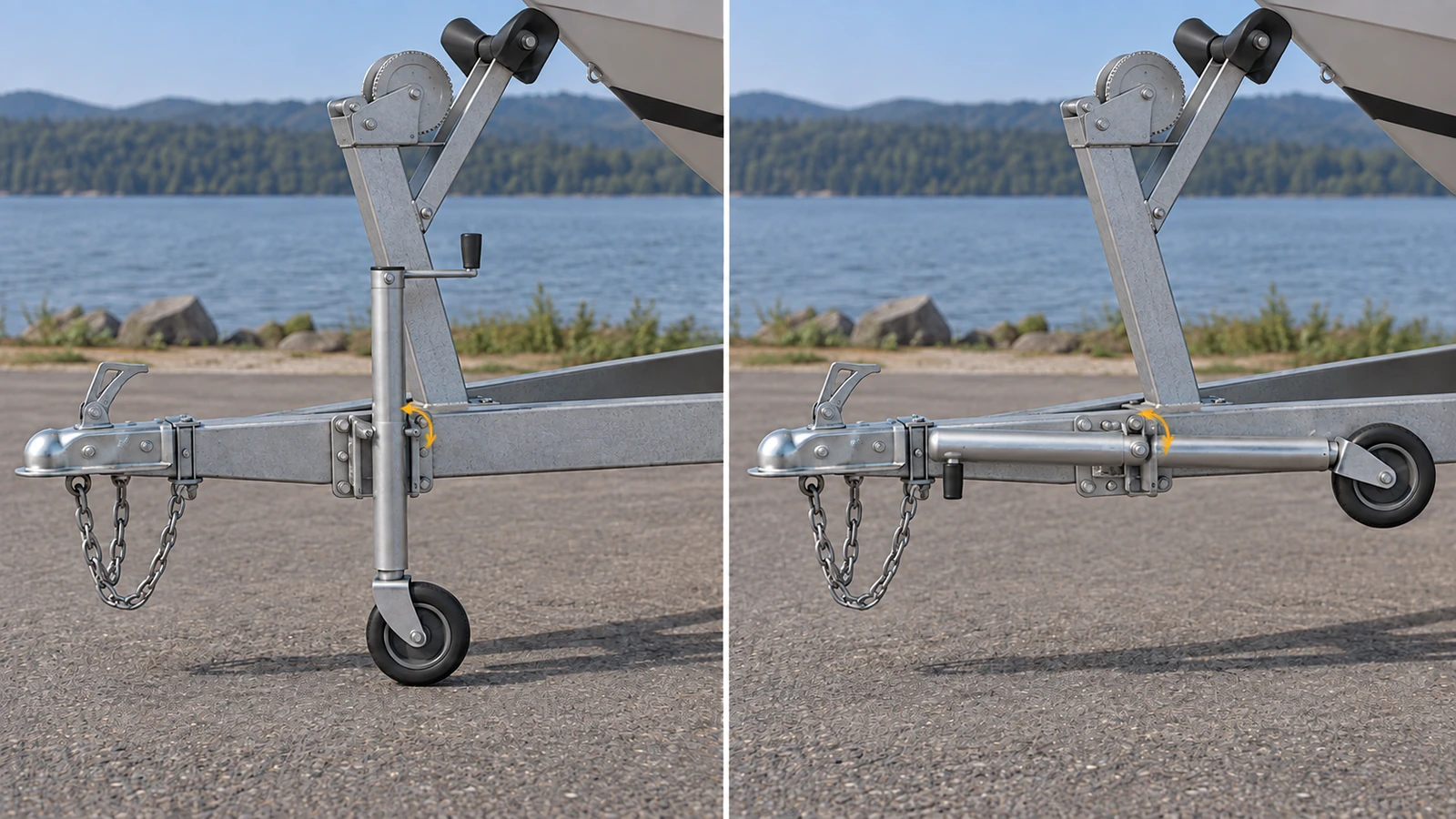

يجب أن تعمل الرافعة الدوارة في تكوينين مختلفين.

في وضع العمل، يجب أن تدعم المقطورة عبر مسار الحمل المقصود.

وفي وضع التخزين، يجب تثبيتها وفق تعليمات المصنع وإبقاؤها بعيدة عن الطريق والمعدات القريبة.

والانتقال بين الوضعين هو نفسه شرط من شروط التوافق.

قد يتصل البديل بالمحور الموجود لكنه لا يقفل في الاتجاه المطلوب.

وقد لا يتطابق مسمار القفل مع الثقوب المتاحة.

وقد تلامس العجلة أو القاعدة ذراع المقطورة قبل وصول الرافعة إلى وضع التخزين.

وقد تدور الرافعة إلى موضعها لكنها تترك خلوصًا غير كافٍ لعمود الونش أو صندوق الأدوات أو رأس الوصل أو ترتيب سلاسل الأمان.

قس المساحة المتاحة فعليًا بدل الحكم عليها من صورة المنتج.

سجل المسافة من المحور إلى الجسم الرئيسي، وطول مجموعة العجلة أو القاعدة وموقعها، وموضع مقبض التدوير.

ثم تأكد من وجود خلوص كافٍ طوال حركة الدوران المسموحة، وليس عند الوضعين النهائيين فقط.

تناول سؤال حقيقي على etrailer عن تركيب رافعة Trailer Valet دوارة هذه المسألة تحديدًا، من خلال فحص المساحة اللازمة لتدويرها إلى وضعها. [7]

الرافعة التي لا يمكن إنزالها بأمان إلى العمل وتثبيتها بأمان للسحب ليست بديلًا مباشرًا، حتى إن اصطفّت مسامير حاملها.

تشغيل علوي أم جانبي: افحص مساحة المقبض

قد يكون المقبض هو الجزء الذي يجعل بديلًا مناسبًا في الجوانب الأخرى غير قابل للاستخدام.

تحتاج الرافعة ذات التشغيل العلوي إلى مساحة فوق الرأس لدوران المقبض.

وتحتاج ذات التشغيل الجانبي إلى مساحة إلى جانبها.

يتوقف الخلوص الفعلي أيضًا على طول المقبض وآلية طيه واتجاهه.

تخيل مقطورة قارب يقع عمود الونش فيها بالقرب من الرافعة.

قد يصطدم مقبض البديل العلوي بهيكل الونش.

وفي مقطورة مغلقة، قد يتداخل المقبض الجانبي مع صندوق أدوات أو لوح من ألواح الجسم.

مركبة السحب مهمة أيضًا. فقد يتعارض بابها الخلفي مع أعلى رافعة A عندما تكون المركبة والمقطورة متصلتين.

هذه الفحوص متطلبات شراء عملية. تدعو إرشادات أحد موردي معدات المقطورات إلى ترك مساحة حول المقبض ولسان قفل رأس الوصل عند وضع صندوق أدوات على الذراع، بينما يتناول سؤال تركيب على etrailer خلوص الباب الخلفي مع رافعة A. [11][8]

قبل الطلب، تأكد من إمكان إكمال المقبض دورانه المقصود دون ملامسة المعدات الثابتة أو مركبة السحب أو المستخدم.

إذا سمح المنتج بتغيير اتجاه المقبض، فاتبع تعليمات مصنعه المحددة. ولا تفترض إمكان إعادة توجيه جميع مجموعات التشغيل الجانبي أو العلوي بالطريقة نفسها.

يجب أن يلائم البديل مساحة عمل المشغل، لا لوحة تثبيت المقطورة فقط.

راجع التلامس الأرضي والخلوص والحمل

يجب أن تصل الرافعة البديلة إلى الأرض عند الحاجة، وأن تبقى بعيدة عنها أثناء السحب.

وهذان فحصان مختلفان.

في رافعة A الثابتة، قد يظل الأنبوب السفلي أو القاعدة أسفل لوحة التثبيت حتى عند الانكماش الكامل.

وفي الرافعة الدوارة، قد يحسن تدوير الجسم إلى وضع التخزين الخلوص، ولكن فقط إذا استوعبت المساحة المتاحة العجلة والقاعدة والمقبض.

ملحق التلامس مع الأرض مهم. فالرافعة المقاسة دون قاعدتها القابلة للفك قد يصبح لها ارتفاع كلي مختلف عند الانكماش بعد تركيب تلك القاعدة.

في قياس خاص بالموديل e23ZV على etrailer، يبلغ الارتفاع الكلي بعد الانكماش الكامل 27½ بوصة دون القاعدة و29½ بوصة معها: فرق بوصتين. هذا الرقم ليس سماحية عامة لجميع القواعد، بل يبين ضرورة قياس المجموعة المركبة كاملة. [9]

عند الاستبدال، قارن المرشح بالمقطورة في تكوين السحب الفعلي. وخذ في الحسبان العجلة أو القاعدة وأدنى جزء مكشوف من الرافعة وأوضاع التخزين المسموحة.

إذا كانت الرافعة الأصلية تحتك بالأرض كثيرًا، فقد تؤدي مطابقة الشوط الاسمي إلى تكرار المشكلة. تحقق مما إذا كان بديل متوافق يوفر حيزًا أفضل عند الانكماش أو التخزين دون الإخلال بارتفاع العمل المطلوب.

لا ينبغي تعديل الرافعة أو تركها غير مقفلة بالكامل أو تشغيلها خارج الشوط المحدد للحصول على خلوص.

هل يجب تغيير القاعدة أو العجلة؟

قد تستخدم الرافعة الحالية عجلة أو قاعدة ثابتة أو ملحق تلامس أرضي قابلًا للفك.

ينبغي أن يناسب البديل احتياجات التشغيل الفعلية للمقطورة.

قد تكون العجلة مفيدة عند إعادة تموضع مقطورة متوافقة على سطح مناسب. وقد تكون القاعدة أفضل عندما تكون المهمة الأساسية هي الدعم الثابت.

لكن التحويل بينهما قد يغير ارتفاع الدعم الفعلي والخلوص بعد الانكماش والتلامس مع الأرض.

وقد يغير أيضًا ظروف الحمل المطبقة على الرافعة.

لا ينبغي اعتبار قدرة الرفع المنشورة لرافعة ذات عجلة تلقائيًا تصنيفًا منفصلًا لتحريك مقطورة محملة على أرض غير مستوية.

قبل استبدال رافعة بعجلة بأخرى ذات قاعدة، أو العكس، أكد الاستخدام المقصود وملحق التلامس المعتمد والأبعاد الناتجة بعد التركيب.

لا يهدف هذا الدليل إلى تحديد أفضل مادة للعجلات أو تصميم للقواعد في جميع المقطورات. سؤال الاستبدال أضيق من ذلك:

هل سيحافظ ترتيب التلامس الجديد على الوظائف والخلوصات التي تحتاجها المقطورة القائمة؟

إذا كانت العجلة أو القاعدة الأصلية ستُستخدم مجددًا، فتحقق من اعتمادها للرافعة المرشحة. تشابه مسامير الربط وأبعاد الأنابيب لا يثبت قابلية تبادل عامة.

الحمولة ليست وزن المقطورة الإجمالي

مطابقة الحمولة وحدها غير كافية، لكن الحمولة يجب أن تكون مناسبة أيضًا.

الحمل المعني هو الحمل الرأسي الذي تدعمه الرافعة في موضع تركيبها المقصود، وليس الوزن الإجمالي المسموح للمقطورة بالكامل.

قارب ومقطورته بوزن إجمالي 1,800 رطل لا يفرضان بالضرورة حملًا رأسيًا قدره 1,800 رطل على رافعة المقدمة.

وبالمثل، لا تعني حمولة رافعة معلنة قدرها 2,000 رطل أن وزن المقطورة بالكامل يجب أن يكون أقل من 2,000 رطل.

عند فرز البدائل، حدد الحمل الفعلي الذي ستحتاج الرافعة إلى رفعه ودعمه.

تحقق مما إذا كان المصنع يميز قدرة الرفع عن قدرة الدعم الساكن، وقارن القيم ذات التعريف نفسه.

إذا فشلت الرافعة الأصلية بسبب الحمل الزائد، فقد يكرر استبدالها بموديل مماثل في الجوانب الأخرى المشكلة.

لكن زيادة رقم الحمولة لا تحل مشكلة حامل غير متوافق أو اتصال غير كافٍ بالمقطورة أو ارتفاع عمل غير مناسب.

يمكن لرافعة أعلى تصنيفًا أن تكون بديلًا مناسبًا فقط عندما تكون منظومة التركيب كاملة متوافقة.

لا تفترض أن الرافعة الأعلى حمولة تجعل الحامل القديم المتضرر أو ذراع المقطورة قادرًا تلقائيًا على تحمل حمل أكبر.

قرر: بديل مباشر أم حامل جديد؟

بعد استكمال القياسات، ينبغي أن يتمكن المشتري من وضع المرشح في إحدى ثلاث فئات.

هذه الفئات أنفع من التعامل مع كل رافعة ذات حمولة مشابهة بوصفها قطعة محتملة للتركيب المباشر.

وهي تمنع أيضًا استبدال حامل بلا داعٍ عندما يكون الأصلي سليمًا ويتوفر بديل متوافق فعلًا.

مثال: استبدال رافعة دوارة قديمة بحامل ملحوم

تخيل مقطورة قارب قديمة مزودة برافعة دوارة جانبية.

لم تعد آلية الرافعة تعمل بموثوقية، لكن المقطورة تحمل حاملًا ملحومًا يفضل مالكها الاحتفاظ به.

يظهر في الكتالوج بديل بالحمولة نفسها وحجم عجلة مشابه.

للوهلة الأولى يبدو مناسبًا.

لكن المالك يكتشف قبل الطلب أن البديل يستخدم واجهة دوران مختلفة.

أبعاد المحور المركزي غير مؤكدة، ومسمار القفل لا يطابق المجموعة الأصلية.

لذلك لم يثبت أن المنتجين قابلان للتبادل المباشر.

هناك مساران معقولان.

يمكن تحديد بديل مؤكد صراحة للعمل مع الحامل الأصلي.

أو يمكن شراء مجموعة كاملة ومتوافقة من الرافعة والحامل، وتقييم تركيبها على المقطورة وتنفيذه وفق متطلبات المصنع.

يوضح سؤال حقيقي على etrailer عن رافعة Shelby قديمة هذا القرار. أراد المشتري الاحتفاظ باللوحة الملحومة، ولم يجد رقمًا تسلسليًا، وسأل عن بديل أطول قليلًا. لم يحدد الرد اتصالًا مطابقًا تمامًا، وأوصى برافعة مع حامل جديد قابل للحام، وشرح المفاضلة التركيبية بين اللحام والتثبيت بالمسامير. [10]

الدرس ليس أن الحوامل الملحومة القديمة يجب استبدالها دائمًا.

بل إن إعادة استخدامها يجب أن تستند إلى توافق وحالة مؤكدين.

الاحتفاظ بالحامل القديم هدف شراء مشروع، وليس سببًا لافتراض أن الرافعة الجديدة ستناسبه.

لا يوجد رقم موديل؟ أنشئ سجلًا للاستبدال

هذا شائع في المقطورات القديمة.

قد تكون بطاقة المصنع الأصلية مفقودة أو غير مقروءة أو مطلية فوقها.

وقد يكون مالك سابق قد عدل المقطورة.

في هذه الحالة، لا تخمن الموديل من الحمولة أو اللون أو شكل الأنبوب وحده.

أنشئ سجلًا للاستبدال اعتمادًا على التركيب الفعلي.

صور الرافعة في وضعي العمل والتخزين. وأظهر ذراع المقطورة كاملًا والمعدات القريبة حتى تتضح المساحة المتاحة.

التقط صورًا قريبة للحامل والمحور وترتيب الاحتجاز ومسمار القفل.

سجل أبعاد الواجهة التي قستها والنقاط المرجعية المستخدمة.

دوّن نوع المقبض الأصلي وملحق التلامس مع الأرض ونطاق ارتفاع الدعم المطلوب.

إذا كانت مجموعة التثبيت متآكلة، فوثق هذه الحالة منفصلة بدل استخدام أبعادها المتضررة كمواصفة لا تقبل الشك.

يمكن للمورد استخدام هذه التفاصيل لتحديد موديل متوافق أو توضيح القياس الإضافي المطلوب.

الصورة دليل مفيد، لكنها لا تستبدل الرسم البعدي أو تأكيد التوافق الخاص بالمصنع عندما يكون أحدهما ضروريًا.

قائمة قياسات الاستبدال

قبل تقديم الطلب، اجمع المعلومات التالية من المقطورة الموجودة والرافعة المرشحة.

لا يحتاج المشتري إلى حسابات معقدة لاستخدام القائمة.

التحسين المهم هو مقارنة كل خاصية ذات صلة بمتطلب محدد بوضوح، بدل الاعتماد على رقم حمولة مشترك.

اجعل طلب المورد محددًا

ينبغي أن يعرض طلب توصية الاستبدال التركيب الموجود بوضوح كافٍ ليتمكن المورد من تقييمه.

أرسل رقم الموديل الأصلي إن توفر، وصورًا تبين الرافعة كاملة وذراع المقطورة وتفاصيل التثبيت.

أرفق تباعد الثقوب المقاس وأبعاد المحور أو التعشيق وتفاصيل مسمار القفل ومرجع الارتفاع المستخدم.

حدد وضعي الوصل والتخزين المطلوبين، وترتيب التلامس الأرضي المقصود، والعوائق حول المقبض أو مسار الدوران.

صف حالة الحامل الحالي، خصوصًا إذا مالت الرافعة القديمة أو ارتخت أو تعرضت لصدم.

وأخيرًا قدم الحمل الرأسي المطلوب وبيئة الخدمة المقصودة.

اطلب من المورد تحديد عناصر التثبيت التي تأكد توافقها والعناصر التي يجب استبدالها.

هذا أنفع من طلب «رافعة بديلة بحمولة 2,000 رطل» فقط.

وللشراء بكميات، اطلب أيضًا أحدث مراجعة لرسم المنتج، ووضح ما إذا كانت المجموعة المعروضة تشمل الحامل والمسمار والمثبتات والعجلة أو القاعدة اللازمة للتركيب المعتمد.

ذلك يمنع أن تبدو الصفقة مكتملة على الورق وهي تفتقر إلى عناصر لازمة لتثبيت المنتج على المقطورة.

اختيار منتجات GOODIN

تتضمن مجموعة GOODIN من رافعات المقطورات خيارات للقوارب ومقدمة A والخدمة المتوسطة والثقيلة والتصاميم المخصصة.

للمقطورة القائمة، ينبغي استخدام المجموعة لتحديد تكوين مرشح، لا للادعاء بأن كل منتجات فئة حمولة واحدة تتشارك واجهة تثبيت واحدة.

مثلًا، يُنشر LF961-1010L بوصفه رافعة دوارة بقفل وحمولة 1,000 رطل، وعجلة واحدة قطرها 6 بوصات، وشوط 10 بوصات. [12]

ويُنشر LF962-1512 بوصفه رافعة دوارة بحمولة 1,500 رطل وعجلتين وشوط 12 بوصة. [13]

تساعد هذه المواصفات على تضييق عائلة المنتجات. لكنها لا تثبت وحدها تعشيق أي من الرافعتين مع حامل موجود غير معروف.

في طلب الاستبدال، ينبغي لـGOODIN تأكيد رسم تثبيت الموديل الدقيق والمثبتات اللازمة ونطاق الارتفاع بعد التركيب وخلوص الدوران مقارنة بقياسات العميل.

وحيث لا يمكن إعادة استخدام الحامل الأصلي، يجب أن يغطي الطلب مجموعة الرافعة والحامل المتوافقة كاملة، لا جسم الرافعة وحده.

ينطبق المبدأ نفسه على المجموعة كلها:

اختر المرشح وفق الوظيفة المطلوبة، واعتمد البديل وفق ملاءمة المجموعة المركبة كاملة.

رؤية GOODIN: أكد التركيب

ينبغي أن يكون استبدال رافعة المقطورة مهمة شراء واضحة.

لكن المقطورة الأصلية تحدد مسبقًا مجموعة من المتطلبات المادية.

لديها هيكل تثبيت وارتفاع وصل ووضع تخزين ومساحة محدودة حول ذراعها.

يجب أن يعمل البديل ضمن هذه الظروف.

تطابق رقم الحمولة لا يحدد نمط الثقوب.

تطابق مقاس الأنبوب لا يثبت توافق الدوران.

تطابق الشوط لا يثبت تساوي نطاق ارتفاع العمل بعد التركيب.

والرافعة التي يمكن ربطها في مكانها ليست بالضرورة قابلة للتشغيل والقفل والتخزين الصحيح.

لذلك ينبغي أن تبدأ عملية الشراء من المقطورة الموجودة، لا من كتالوج البدائل.

قس الواجهة.

افحص هيكل التثبيت الأصلي.

قارن مراجع الارتفاع الصحيحة.

تحقق من خلوص الدوران والمقبض.

أكد المجموعة كاملة والمثبتات اللازمة.

عندها فقط يمكن اعتبار المرشح بديلًا مباشرًا.

رؤية GOODIN: ليست الرافعة بديلًا مباشرًا لأن حمولتها تتطابق. تصبح كذلك فقط بعد التحقق من التثبيت وارتفاع العمل وحيز التشغيل بالنسبة إلى المقطورة الموجودة.

بالنسبة للمشترين، يمنع ذلك عملية شراء ثانية يمكن تجنبها.

وللوكلاء، يقلل عدم اليقين عند توريد أجزاء لمقطورات قديمة أو معدلة.

ولمصنعي المعدات الأصلية، ينشئ عملية قابلة للتكرار لتحديد مواصفات الاستبدال بدل الاعتماد على التشابه البصري أو افتراض قابلية التبادل.

والنتيجة قرار شراء أنفع: ليس مجرد رافعة جديدة تحمل الرقم الصحيح على البطاقة، بل بديل يلائم المقطورة المخصص لخدمتها.

المصادر وقراءات إضافية

أبعاد الموديلات المحددة أمثلة وليست معايير عامة. تدعم المصادر التحقق من التوافق، ويتطلب الاعتماد النهائي وثائق المصنع المنطبقة.

1. etrailer — Replacement Snap-Ring Trailer Jack That Uses Original Mounting Bracket
2. etrailer — Dimensions of the Pro Series Round Swivel Jack to Fit Existing Mounting Bracket
3. etrailer — Loose Fulton Magnum Series Swivel Trailer Jack on 2002 Ranger Boat Trailer
4. etrailer — What is Bracket Height for etrailer 2 Swivel Jacks e34RV and e94RV
5. GOODIN — 2000 lb Topwind Pipe-Mount Utility Trailer Jack — LF931-2010
6. GOODIN — 2000 lb Sidewind Trailer Jack with 8 in Wheel — LF965-2010B
7. etrailer — How Much Height Clearance is Needed to be Able to Rotate Trailer Valet 5X Swivel Jack
8. etrailer — Can I Rotate the Electric Jack with Footplate and 7-Way Plug on the Trailer for Tailgate Clearance?
9. etrailer — What Are the Dimensions of the Mounting Bracket on the etrailer Jack? — e23ZV
10. etrailer — Availability of Replacement for Shelby Jack with Weld-On Bracket
11. Nationwide Trailers — Trailer Tool Boxes & Storage — installation clearance guidance
12. GOODIN — 1000 lb Single-Wheel Swivel-Lock Trailer Jack with 6 in Wheel — LF961-1010L
13. GOODIN — 1500 lb Trailer Jack with Dual Wheels — LF962-1512
