Aフレーム中央取付式と側面取付式：混み合うドローバーに適したトレーラージャッキは？
このガイドの内容
トレーラージャッキは、停車中にはきれいに収まっていても、取付位置が適切とは限りません。
干渉はピックアップのテールゲートを下ろしたときに起きるかもしれません。急旋回時だけ現れる場合もあります。ドローバー上の工具箱はジャッキの筒を避けていても、ハンドルを塞ぐことがあります。回転格納式ジャッキは、垂直時にはテールゲートに当たらなくても、走行位置へ回す途中で工具箱に接触する場合があります。
購入時に考えられる二つの仮想例を見てみましょう。
一人は、下ろしたテールゲートのために旋回時も含めた空間を確保しようと、着脱を前提に設計されたジャッキを検討します。別の人は、Aフレーム中央のジャッキを5,000 lbの側面取付式へ交換しようとして、より重要な疑問に気付きます。支持点の偏りがフレームに不要なねじりを与えないでしょうか。これらは仮想例であり、確認済みの所有者報告ではありません。
この二つは、購入時に本当に解くべき問題を示しています。
単純に次を問うのではありません。
中央取付式と側面取付式のどちらが優れているか。
問うべきなのは次です。
必要なすべての動作範囲を確保し、トレーラーが想定する荷重伝達経路にも適合する取付構成はどれか。
側面への移設は、一つの干渉を解消すると同時に別の干渉を生む可能性があるため、この区別が重要です。
選定のための解説であり、取付承認ではありません。発注や取付変更前に、最新図面とメーカー説明書を確認してください。
すべての動作空間を整理する
取付構成を選ぶ前に、ドローバーを独立した部品の寄せ集めとして見るのをやめましょう。
ここは各部品が共有する一つの配置空間です。
ジャッキは次のものと共存する必要があります。
- カプラー
- ピックアップのテールゲート
- 牽引車の後部車体
- ドローバー上の工具箱
- バッテリーやガス設備
- ウインチなどの付属品
- 安全チェーンと離脱時緊急ブレーキ装置
- 使用する場合の荷重分配装置
- 配線
- ジャッキハンドル
- ジャッキ自体の格納位置
Fultonの取付説明書にも、この考え方が明示されています。取付前に、牽引車、ドローバー、地面、付属品との干渉を、静止時と動作時の両方で確認し、ハンドルの回転範囲や格納時の旋回も含めるよう求めています。[1]
ここから、製品選定の有用な原則が得られます。
取付後の占有寸法だけで選ばず、操作時と走行時に必要な動作空間全体で選んでください。
静止したジャッキの周囲に3インチの隙間があっても、その取付が成立する証明にはなりません。
四つの異なるクリアランス
ジャッキが置かれる場所だけを測ると、選定を誤りやすくなります。

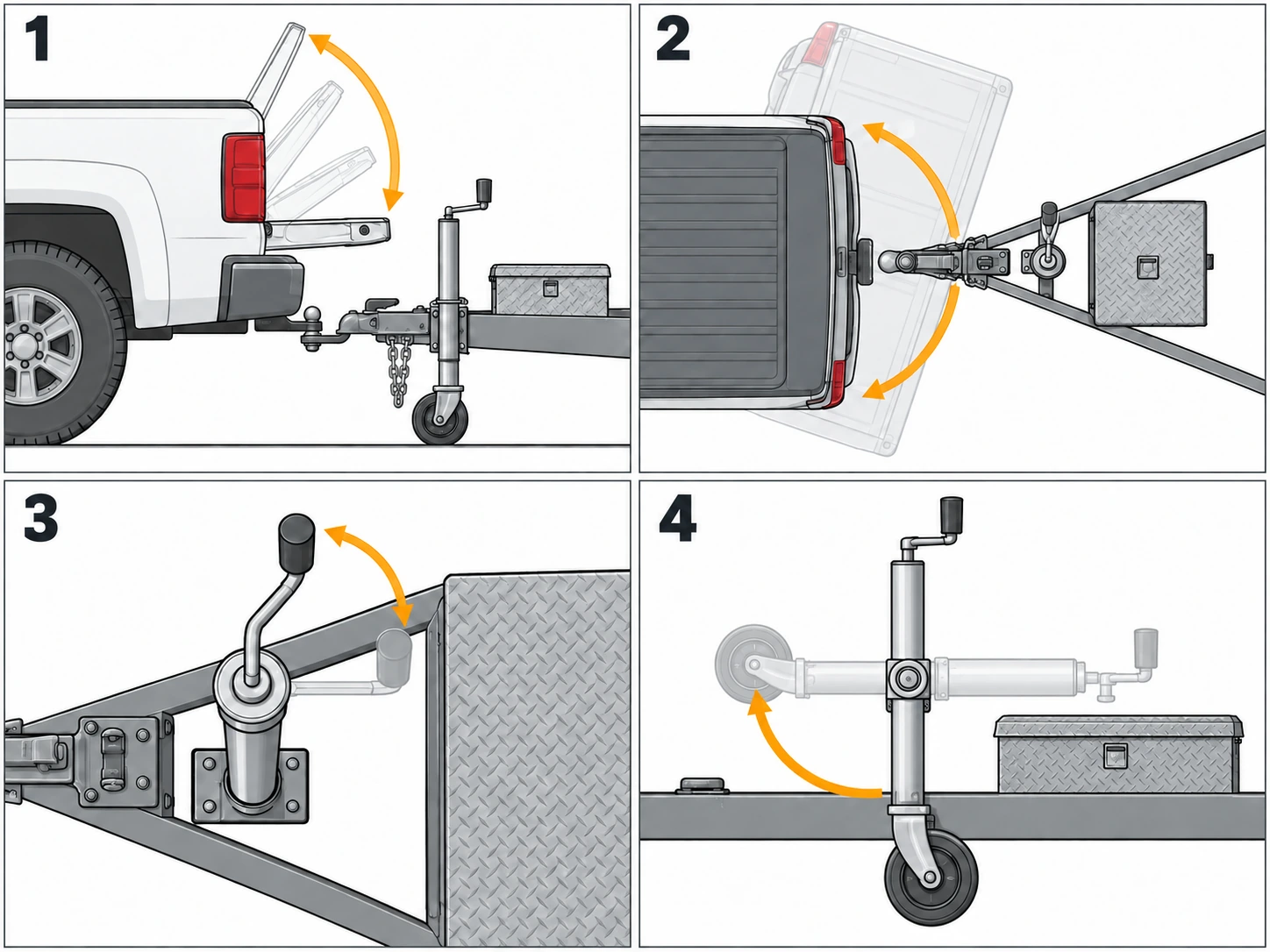

混み合ったドローバーでは、四つの動作範囲を個別に確認します。

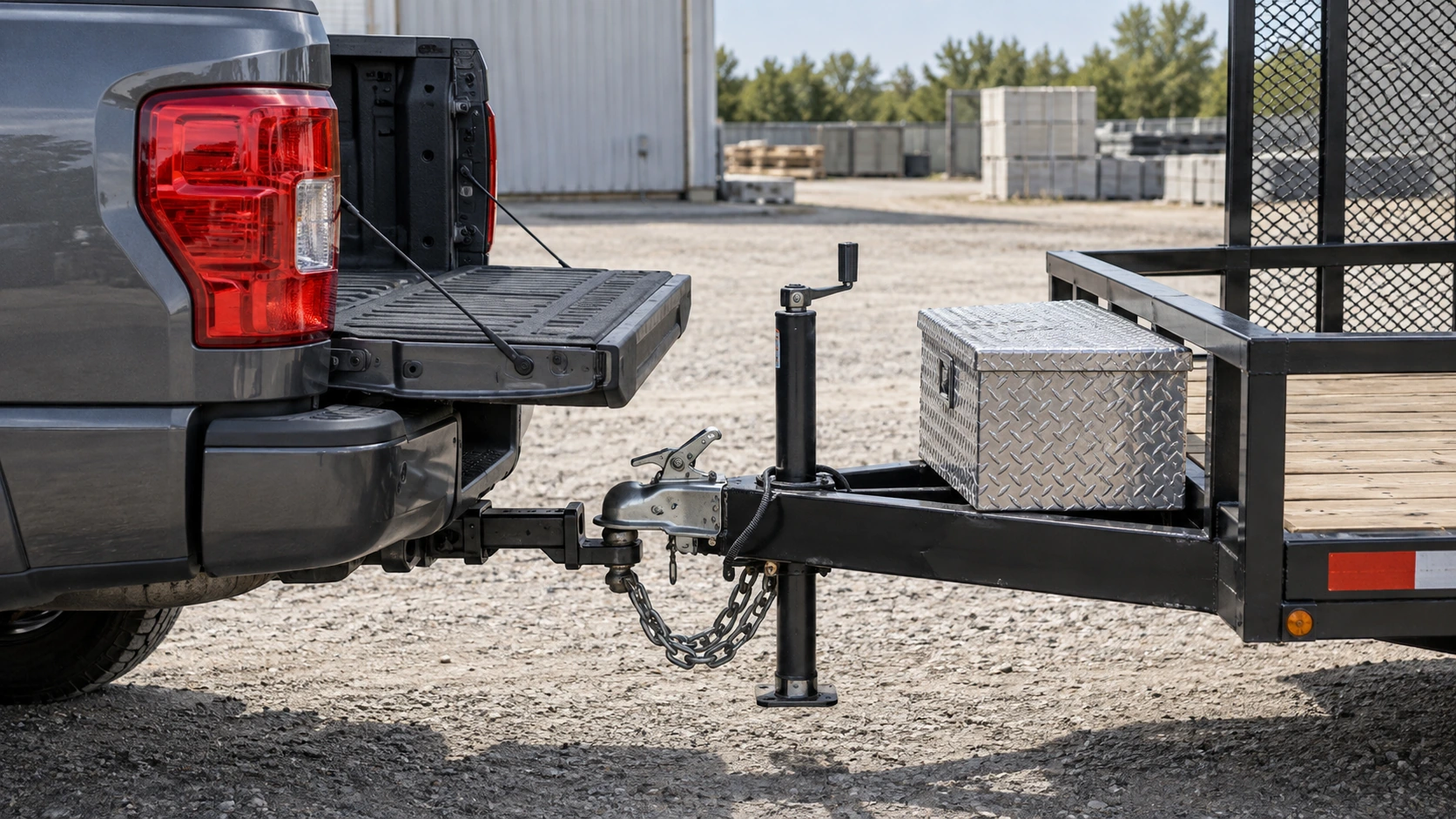

1. テールゲートと後部車体のクリアランス
通常の牽引状態で連結したうえで、テールゲートに必要な条件を整理してください。
- 走行中は閉じておく
- 連結したまま停車中に開ける
- 一部を開けた状態にする
- 特定の積載条件により、走行中も完全に下ろしておく
これらはまったく異なる要求です。
本記事は、テールゲートを下ろした状態での牽引を許可するものではありません。車両、ヒッチ、トレーラー各メーカーの制限に従ってください。その走行条件が認められていなければ、隙間があるだけでは適切な使用になりません。
キャンプ場で車両を一直線に停めたときだけ開けるのであれば、ハンドルの向きを少し変えるだけで解決する場合があります。
走行中も下ろす必要がある場合は、牽引車とトレーラーの相対角度が変わっても隙間を確保する必要があり、条件は厳しくなります。
2. 旋回時のクリアランス
牽引車とトレーラーは、常に一直線とは限りません。
曲がるとき、車体後端の角と下ろしたテールゲートは、ドローバーに対して別の領域を通過します。
直進状態では車体を避けるジャッキが、急旋回では最初の接触点になることがあります。
そのため、着脱式ジャッキの仮想例でも、静止時の距離だけでなく旋回範囲の確認が必要です。
OEMの配置設計では、予定する連結角度の範囲を図面やCADで評価するのが理想です。
交換の場合も、少なくとも角度が変わると車両のどの部分がジャッキや付属品に近づくかを把握し、直進時だけの測定で済ませないでください。
図面、または資格・技能のある施工者による管理された点検を利用します。動く車両の間に立たず、挟まれる場所に手を入れず、実際にぶつけて隙間を確認しないでください。
3. 操作に必要な空間
ジャッキには操作のための空間も必要です。
上部ハンドル式では、上側の空間が重要です。
側面ハンドル式では、ハンドルが回転する横方向の空間が必要です。
GOODINのLF932-2015は、使用可能な横方向のハンドル回転範囲と、使用位置から格納位置まで本体を回す空間の両方を必要とします。[2]
工具箱が筒に当たらなくても、ジャッキを使えなくすることがあるわけです。
4. 格納に必要な空間
回転格納式には、固定の中央取付式にはない動作があります。格納位置への移行です。
次を確認してください。
- 本体全体
- フットまたは車輪
- ハンドル
- 回転軸
- ロックピン
- フレーム
- 工具箱
- カプラー周辺の金具
- 格納後の最低地上高
単に「上に回せる」だけでは不十分です。
動作を最後まで完了し、メーカーが定めた走行位置で確実にロックできなければなりません。

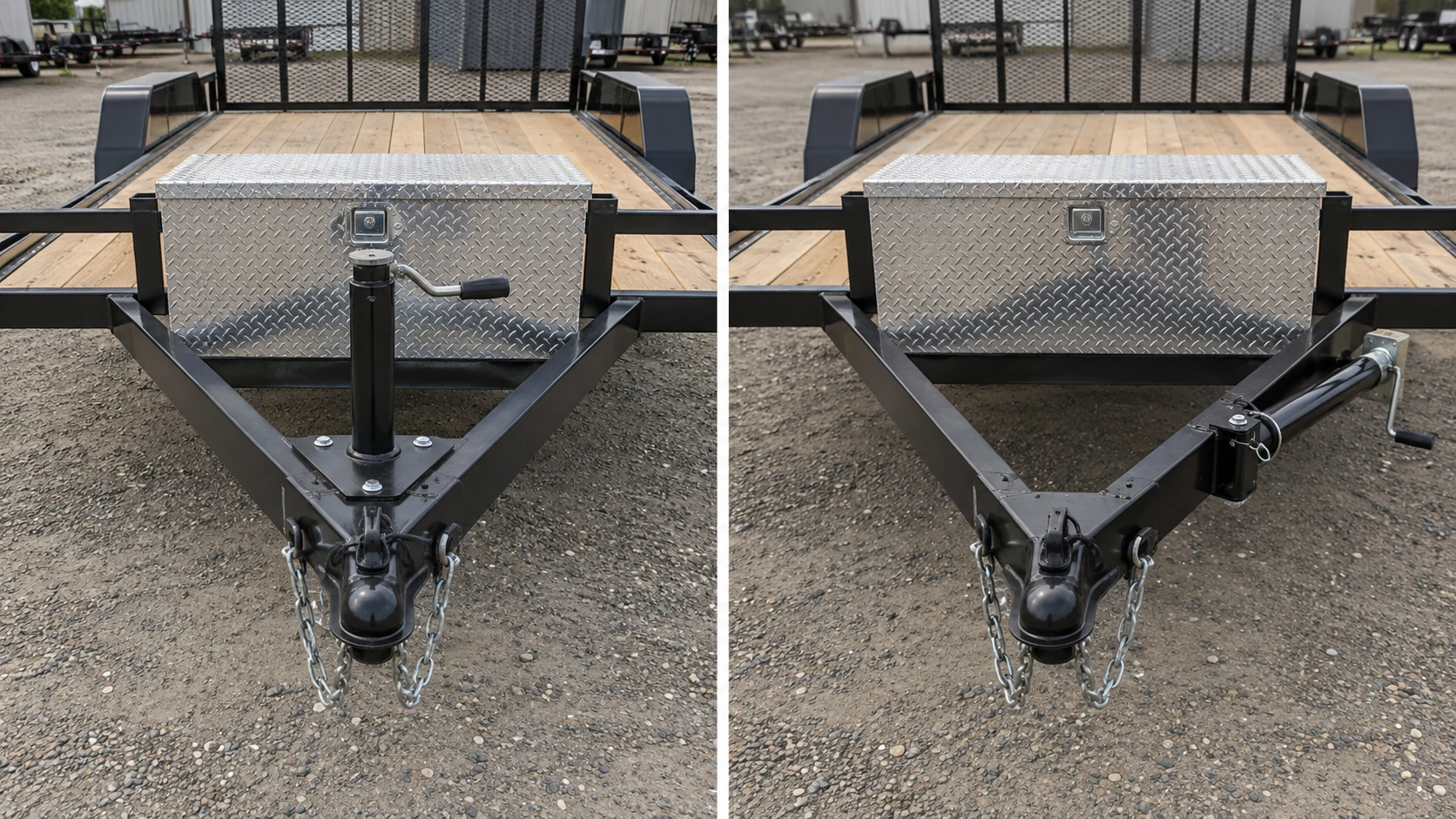

三つの取付構成を比較する
混み合ったドローバーでは、実際の選択肢は主に三つです。
| 構成 | 配置上の主な利点 | 主な制限 | 不採用または追加確認となる条件 |
|---|---|---|---|
| Aフレーム中央取付式 | 中央の取付場所を使い、支持点を中心線近くに維持 | 垂直な本体やハンドルがテールゲート・工具箱に干渉する場合がある | 既存位置が車両や付属品の必要な動きを妨げる |
| 側面取付・回転格納式 | 中央を空け、走行時に回転格納できる | 適切な側部構造とハンドル・旋回空間が必要 | フレームやブラケットが当該取付に適合確認されていない |
| 承認された着脱式・方向変更式 | 中央の構造を残しながら走行時の障害物を移動できる | モデル依存性が高く、着脱・向き・保持が設計機能である必要がある | メーカー説明を超える改造が必要 |
常に優れた一方式はありません。
空間、操作、構造を同時に満たすものが適切です。
まず既存の中央取付を確認する
Aフレーム用ジャッキは、中央の取付部を貫通するか、その周囲に固定されます。
GOODINには、適合する中央取付用途向けの専用製品群があります。[3]
すでに設計された中央取付板がある場合、その構成を残すことには重要な利点があります。
隙間の問題を解消するだけのために、フレームへの新しい荷重伝達経路を作らずに済むことです。
もちろん、どのAフレーム用ジャッキでも取り付くという意味ではありません。
引き続き、次を確認する必要があります。
- 筒径
- ボルト穴配置
- 取付板
- ブラケット高さ
- 作業高さ
- ハンドル位置
- 本体外径
- 走行時のクリアランス
ただし中央取付をやめる前に、現行ジャッキのどの部分が干渉しているかを特定しましょう。
問題は本体とは限らない
テールゲートがハンドルだけに当たる状況を考えてください。
ジャッキ全体を別のフレーム部材へ移す必要はないかもしれません。
モデルごとに検討できる対策には次があります。
- 側面ハンドルから上部ハンドルへの変更
- 側面ハンドルの別方向への配置
- 低いヘッド形状
- メーカーが上部の方向変更を認めるモデル
- 同じ中央取付部を使う別の承認済みモデル
これは単なる理論上の話ではありません。
Bulldogの電動Aフレーム用ジャッキ説明書には、牽引車側または側方へ向けて取り付けられる二通りの穴配置が記載されています。あくまでそのモデルの話であり、すべてのジャッキを自由に回したり改造したりできるという意味ではありません。トレーラーを変更する前に、そのモデルの説明書を確認する価値を示しています。[5]
購入時の順序は次です。
干渉する部品を特定 → 既存構成で承認された向き変更を確認 → それでも必要なら移設を検討。

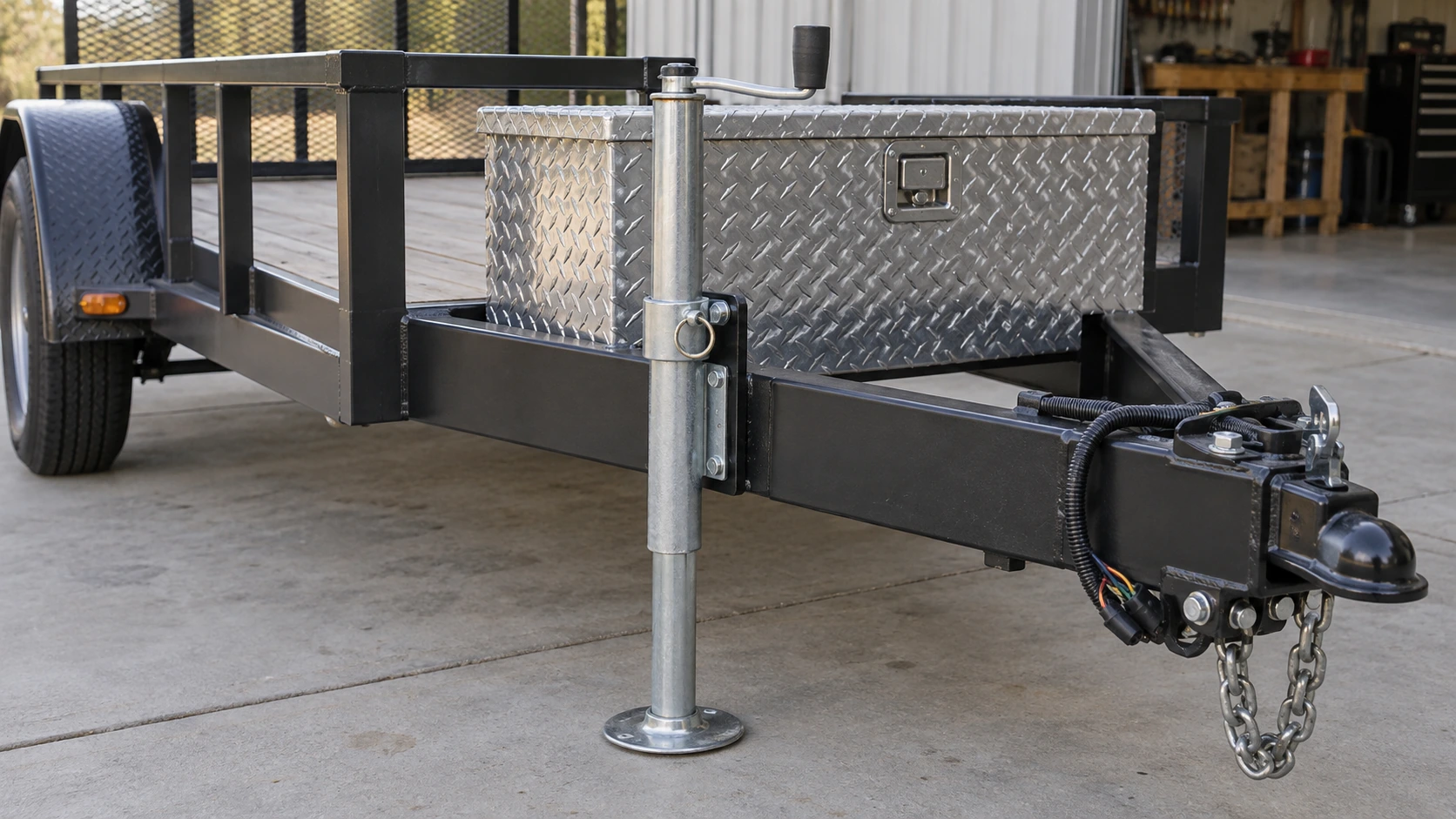

側面回転式が有効な場合
側面取付・回転格納式は、二つのことを同時に変えます。
第一に、支持装置をドローバー中央から外します。
第二に、回転機構によって、走行時は垂直の使用位置からジャッキを退避させます。
中央の空間が次のために必要な場合、有効な場合があります。
- テールゲートの動き
- Aフレーム用工具箱
- カプラーへのアクセス
- バッテリーボックス
- ウインチ
- 最低地上高の確保
中央のジャッキが車庫入口で路面に当たる、またはテールゲートを塞ぐ場合、側面回転式は検討に値します。ただし、フレーム適合性、地上高、旋回空間の確認が先です。
GOODIN LF932-2015は、表示容量2,000 lb、ストローク15インチの側面ハンドル・回転格納式という実例です。製品情報でも、使用位置だけでなく格納に至る回転の全行程で空間が必要だとしています。[2]
しかし、多くの購入者はここで確認を終えてしまいます。
側面に物理的に収まるのを見て、問題が解決したと思うのです。
まだ解決していません。
偏心支持には構造確認が必要
Aフレームの側面は、便利な取付面に見えるかもしれません。

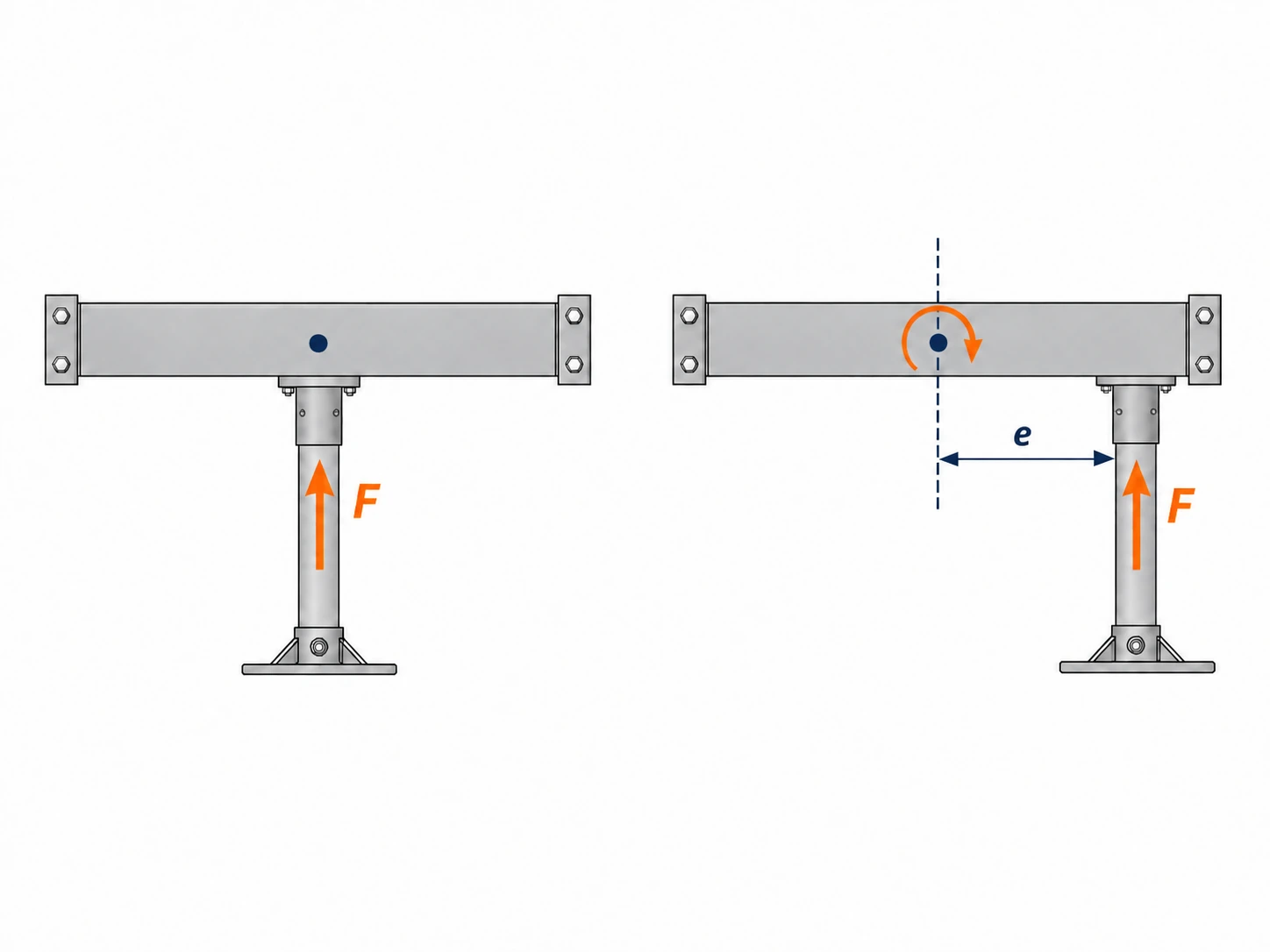

構造的には、中心線からジャッキを離すと、支持力がドローバーへ入る位置が変わります。
連結を外したトレーラーでは、中央ジャッキは車体の前後方向の中心線近くに垂直支持力を与えます。
その支持を横へ移すと、偏心荷重になります。
フレームは垂直力だけでなく、偏りによるねじり作用にも抵抗する必要が生じます。
基本的な意味を理解するのに、複雑な計算は必要ありません。
ジャッキの容量を増やしても、支持点を移した影響は消えません。
5,000 lbのジャッキでも、中心から外れていれば偏心したままです。
大きな容量が示すのはジャッキ自体の性能であり、次を個別に保証するものではありません。
- Aフレームの側部材
- 新しいブラケット
- 溶接部
- クランプ接合部
- 補強
- 新しい荷重経路に対するトレーラー構造の耐力
先の仮想的な改造で未解決なのは、この点です。過大容量の側面ジャッキだけでは、Aフレームのねじりに答えられません。
GOODIN LF932-2015の資料も同じ区別をしています。2,000 lbという容量だけでは、トレーラー側のブラケットやフレームは検証されません。[2]
製品容量は取付承認ではない
これは本記事の主要な購入原則の一つです。
次のようには考えないでください。
仮の例：ドローバー荷重 = 600 lb → 側面ジャッキ = 5,000 lb → 取付は必ず安全。
ジャッキの容量と取付構成は、異なる問いへの答えです。
一方は製品に関するものです。
もう一方は、構造全体の荷重伝達経路に関するものです。
交換で、設計済みの中央取付から新たな偏心取付へ移す場合、トレーラーとジャッキの適切なメーカー資料に照らして確認する必要があります。
OEMプロジェクトでは、ジャッキ位置、局部補強、固定方法をフレーム設計の一部として扱い、ドローバー完成後に決めるべきではありません。
側部の空間も共有されている
横へ移せば空間が自由になる、と考えるのも落とし穴です。
必要な空間の種類が変わるだけです。
側面ハンドル
側面ハンドルには横方向の回転範囲が必要です。
GOODINの製品情報でも、工具箱、フレーム、配線、金具をハンドルの動作範囲から外す必要が示されています。[2]
工具箱が移設の理由なら、蓋を閉じた状態と開いた状態の両方を測ります。
格納時の回転軌跡
ジャッキ本体も回転します。
車輪付きモデルは、車輪、フォーク、ハンドルも動くため、筒の外径から想像するより大きい格納空間が必要な場合があります。
例えばGOODIN LF961-1010Lは、使用時と格納時の両方で本体と車輪のクリアランスを必要とします。[4]
ロック位置
回転機構は、定められた使用位置・走行位置でロックが完全に掛かって初めて役立ちます。
普遍的なロック角度の指定ではなく説明例ですが、85度で工具箱に当たるジャッキは、予定された90度まで回ってロックできるものと同じではありません。
工具箱には二つの確認が必要
ドローバー上の工具箱にも固有の動作範囲があります。
最初の測定は明らかです。
箱はジャッキの横に物理的に収まるか。
見落とされがちなのは二つ目です。
ジャッキ取付後も、箱を開けて使えるか。
ジャッキは次を妨げることがあります。
- 蓋の開閉
- ラッチへのアクセス
- 作業者の手の空間
- ハンドル操作
- 収納物の出し入れ
正しい配置では、工具箱とジャッキを一緒に評価します。
Aフレームでは、部材がカプラーに向かって収束するため、利用可能な幅が位置によって変化します。特に重要な点です。
OEMでは、工具箱の外形、蓋の軌跡、ジャッキの動作範囲、牽引車とのクリアランスを一枚の配置図にまとめるのが理想です。
荷重分配設備も忘れない
旅行用・機材運搬用の一部トレーラーでは、フレームの側面を必要とするのはジャッキだけではありません。
荷重分配システムには、Aフレーム沿いのブラケットが必要な場合があります。
何も付いていないフレームには収まるジャッキでも、後から必要になるブラケット位置を占有することがあります。
Equal-i-zerの取付ガイドは、モデルごとのブラケット位置と周辺障害物を扱っています。配置上の意味は明確です。側面ジャッキとヒッチのブラケットを別々に承認せず、同じ図面で確認します。[6]
したがって側面取付の判断には、工具箱とジャッキだけでなく、常設するヒッチ設備すべてを含めます。
着脱用に設計された製品を使う
着脱を前提に設計されたジャッキは、障害物への別の対処法になります。
支持点を恒久的に移すのではなく、ジャッキへの荷重がなくなり、説明書に従ってトレーラーが安全に支持された後に、走行時の空間から取り外します。
仮想例の目的は、ヒッチ延長部材に頼らず下ろしたテールゲートの空間を作ることです。ただし、それだけでその車両とトレーラーのテールゲートを下ろした走行が許可されるわけではありません。
重要なのは「そのために設計されている」ことです。
繰り返し着脱する設計ではないジャッキから、ボルト、ピン、構造金具を安易に外して着脱式にしてはいけません。
製品と取付システムには次の定義が必要です。
- 接続方法
- 保持方法
- 取り外せる条件
- トレーラー側に残る部品の有無
- 取付部が荷重を受ける仕組み
- 走行時の固定方法
Fultonの説明書は、承認されていない改造に警告し、モデルごとの回転支持部と接続方法を定めています。[1]
着脱式は独立した構成であり、汎用金具によるその場しのぎではありません。
七つの手順で構成を決める
ドローバーが混み合っていても、最初から側面ジャッキを買うと決めないでください。
次の順番で検討します。
手順1：実際の干渉を特定する
何が当たるのか、具体的に記録します。
- テールゲートと本体
- テールゲートとハンドル
- 工具箱とハンドル
- 工具箱と回転軌跡
- ジャッキと路面
- ジャッキと荷重分配ブラケット
- 上記の複数の組み合わせ
「場所が足りない」という曖昧な説明では選定できません。
手順2：いつ干渉するかを特定する
次を分けます。
静止時の干渉
と、
旋回・走行時の干渉。
停車中に避けられるテールゲートでも、連結角度が変わればジャッキの範囲に入る場合があります。
逆に、一直線に停車しているときだけ開けばよいなら、全体移設は不要かもしれません。
手順3：中央取付を維持できるかを確認する
同じ取付構成の中で、承認済みの代替を確認します。
- ハンドル形式の変更
- 許可された向きの変更
- 小型の本体
- 異なる作業高さの形状
いずれかで解決すれば、側部材への新設を避けられます。
手順4：側面取付候補の空間を整理する
移設が必要なら、次を測ります。
- フレーム断面寸法
- 利用できる直線部分の長さ
- ブラケット位置
- ハンドルの隙間
- 回転半径
- ロックされた垂直位置
- ロックされた走行位置
- フット・車輪の隙間
- 工具箱の範囲
- ヒッチ金具
- 配線
ブラケットが見た目で十分大きそうだからという理由だけで注文しないでください。
例えばFultonの一部ボルト固定式回転ジャッキは、適合するフレーム管寸法と固定方法を指定しています。取付適合性はモデル固有の条件であり、「ボルトオン」という一般名称だけでは決まりません。[1]
手順5：新しい荷重経路を確認する
ここが構造面の判断関門です。
中央ジャッキで設計されたトレーラーの片側部材に荷重を入れるなら、次を適切に確認します。
- 取付位置
- 固定方法
- 局部のフレーム断面
- 必要な補強の有無と内容
- ジャッキブラケット
- 想定する使用荷重
確認できなければ、物理的に都合のよい側面位置を自動的に採用してはいけません。
手順6：取付変更後の高さを確認する
横への移設で、取付基準点の高さも変わる場合があります。
これは次に直接影響します。
- 最低使用高さ
- 最大作業高さ
- カプラーを外すための余裕
- 走行時の地上高
前回の選定原則は引き続き有効です。
取付状態での作業高さ範囲が、トレーラーの実際の要求をカバーしなければなりません。
手順7：走行時の全動作範囲を確認する
最後に走行状態のトレーラーを確認します。
Aフレーム式では完全に縮めた位置を確認します。
回転格納式では、最終的な格納方向と確実なロックを確認します。
着脱式ではメーカーが定める走行状態を確認します。
そのうえで、必要な相対姿勢の範囲全体にわたり、牽引車とのクリアランスを確認します。
構成の適合性比較表
最終判断は、次の実用的な絞り込み表に整理できます。
| 要求 | 中央Aフレーム式 | 側面回転格納式 | 承認済み着脱・方向変更式 |
|---|---|---|---|
| 設計済み中央取付部がある | 有力候補 | 新たな取付検討が必要 | 中央を残せる場合がある |
| 本体がテールゲートを塞ぐ | 問題が残る可能性 | 中央を空けやすい | 着脱設計なら有効な場合がある |
| ハンドルだけが干渉 | 先に別形式・別方向を確認 | 不要な移設かもしれない | モデル固有の方向変更で解決可能 |
| 中央後部を工具箱が占有 | 配置が難しい場合がある | 工具箱の横へ配置可能 | システムによる |
| 最大限の最低地上高が必要 | 十分に縮める必要 | 垂直位置から退避可能 | 障害物を外せる |
| 側部の空間が少ない | 有利な場合が多い | 不適合の可能性 | 中央接続部による |
| 荷重分配ブラケットが側部材を使用 | 側部空間を残しやすい | 干渉の可能性 | 設計による |
| 側部の構造確認ができない | 元の取付維持の方が説明しやすい | 容量から適合を推定しない | 検証済みの構成だけを使用 |
| 使用者が頻繁な着脱を許容 | 該当しない | 通常は不要 | 適する可能性がある |
| OEMトレーラーが設計段階 | 中央取付を設計に含められる | 偏心取付と補強を最初から設計可能 | 専用接続部を意図的に設計可能 |
この表は優劣ランキングではありません。
用途の条件を満たさない構成を除くためのものです。
容量だけでなく配置を指定する
GOODINには、両方の構成を検討するための製品があります。
Aフレーム製品群には、適合する中央取付用の手動モデルがあります。[3]
側面取付ではLF932-2015が側面ハンドル・回転式の例になります。LF961-1010Lのような車輪付き回転式では、格納や車輪の空間に別の条件が加わります。[4]
だからといって、製品群の名称だけで選ぶべきではありません。
問い合わせには、トレーラーの配置図を添えます。
この問題では、次のように言うより図面が有用です。
「2,000 lbのジャッキが必要です。」
推奨を求める前に送る情報
有用な見積依頼や技術問い合わせには、次を含めます。
トレーラー情報
- トレーラー形式
- ドローバー・Aフレーム図面
- フレーム断面寸法
- 現在のジャッキ取付位置
- ジャッキ位置での実際の垂直荷重
- 必要な作業高さ範囲
クリアランス情報
- 牽引車
- テールゲートの使用条件
- テールゲートからカプラーまたはジャッキまでの隙間
- 工具箱寸法と蓋の開く方向
- その他のドローバー付属品
- 必要な旋回・連結角度の範囲
- 該当する荷重分配設備
ジャッキへの要求
- 中央取付または側面取付の候補
- 上部または側面ハンドルの希望
- 回転格納の要否
- フットまたは車輪の希望
- 走行・格納位置
- 希望する固定方法
側面への変更では、特に重要な質問を加えます。
このジャッキと取付接続部は、提案するフレーム位置への使用が承認されていますか。トレーラー側にはどの構造条件が必要ですか。
単に容量を増やしてほしいと言うより、はるかに役立つ質問です。
GOODINの視点：荷重経路を変える前に干渉を解決する
混み合ったドローバーへの最初の回答は、必ずしもジャッキの移設ではありません。
まず干渉の原因を特定します。
- 取付位置
- 本体高さ
- ハンドルの向き
- 格納位置
- 工具箱の位置
- 牽引車の形状
既存のAフレーム取付を残し、承認された形状変更で問題を解消できるなら、その方がすっきりした仕様になる場合があります。
中央位置が必要なテールゲート、工具箱、走行空間と根本的に両立しないなら、側面回転式や専用着脱式は有効な選択肢です。ただし、取付構造と全動作範囲の検証が前提です。
購入の中心原則は次です。
クリアランスが、ジャッキを置く必要のある場所を決めます。構造が、そこへ置いてよいかを決めます。
片方で他方を代用することはできません。
5,000 lbの容量表示があっても、Aフレームの任意の場所が5,000 lb用の取付部になるわけではありません。
逆に構造上問題のない取付でも、最初の急旋回でテールゲートが当たるなら、構成の選択は間違っています。
適切なジャッキは、単に最小、最強、最も便利なモデルではありません。
取付位置、荷重経路、全動作範囲が、トレーラーという一つのシステムに適合する構成です。
ドローバー図面、必要な動作範囲、取付条件を添えて、GOODINにお問い合わせください。
